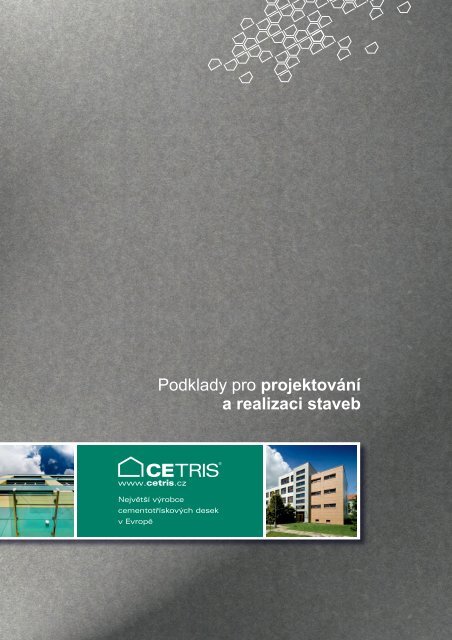

Podklady pro projektování a realizaci staveb z desek CETRIS.

Podhledy a sokly
Střešní systémy
Balkónové aplikace
Protipožární systémy
Stěnové systémy
Ztracené bednění
Dopravní stavby
Fasádní systémy
Podlahové systémy
Hobby

Obsah
1 Úvod
1.1 Představení firmy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
1.2 Politika jakosti divize CETRIS ® . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
1.3 Reference . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
2 Výrobní program
2.1 Výroba cementotřískových desek CETRIS ® . . . . . . . . . . . . . . . . . . . . . . . . . .12
2.2 Přednosti desek CETRIS ® . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
2.3 Složení cementotřískových desek CETRIS ® . . . . . . . . . . . . . . . . . . . . . . . . . .14
2.4 Druhy cementotřískových desek CETRIS ® . . . . . . . . . . . . . . . . . . . . . . . . . . .14
2.4.1 CETRIS ® BASIC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
2.4.2 CETRIS ® PD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
2.4.3 CETRIS ® PDB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
2.4.4 CETRIS ® PDI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
2.4.5 CETRIS ® PROFIL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
2.4.6 CETRIS ® AKUSTIC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
2.4.7 CETRIS ® PLUS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
2.4.8 CETRIS ® PROFIL PLUS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
2.4.9 CETRIS ® FINISH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
2.4.10 CETRIS ® PROFIL FINISH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
2.4.11 CETRIS ® LASUR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
2.4.12 CETRIS ® AKUSTIC FINISH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
2.4.13 CETRIS ® DEKOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
2.5 Balení, skladování, manipulace . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
2.6 Parametry expedovaných desek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
2.6.1 Rozměrové tolerance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
2.6.2 Vzhled . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
2.6.3 Služby . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
3 Základní vlastnosti cementotřískových desek CETRIS ®
3.1 Základní fyzikálně mechanické vlastnosti . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
3.2 Lineární roztažnost. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
3.3 Zátěžové tabulky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
3.4 Tepelně technické vlastnosti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
3.5 Zvukově izolační vlastnosti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
3.6 Paropropustnost . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33
3.7 Požární vlastnosti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34
3.8 Odolnost desky vůči blokovému vývoji vysokého napětí a nízké intenzity . .34
4 Opracování cementotřískových desek CETRIS ®
4.1 Dělení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36
4.2 Vrtání . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36
4.3 Frézování . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36
4.4 Broušení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36
5 Spojování cementotřískových desek CETRIS ®
5.1 Šroubování . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38
5.1.1 Kotvení v interiéru . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38
5.1.2 Kotvení v exteriéru . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39
5.1.3 Vzdálenosti podpor, odstupy vrutů (šroubů) . . . . . . . . . . . . . . . . . . . . .39
6 Povrchové úpravy cementotřískových desek CETRIS ®
6.1 Vyplňování spár trvale pružnými tmely . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42
6.2 Nátěry . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43
6.3 Omítky v interiérech . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45
6.4 Omítky v exteriérech. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45
6.5 Tapety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45
6.6 Keramické obklady . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46
7 Podlahové systémy CETRIS ®
7.1 Druhy podlahových systémů CETRIS ® . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48
7.2 Možnosti využití podlahových desek CETRIS ® . . . . . . . . . . . . . . . . . . . . . . . .49
7.3 Druhy podlahových desek CETRIS ® . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50
7.3.1 Podlahové desky CETRIS ® PD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50
7.3.2 Podlahové desky broušené CETRIS ® PDB . . . . . . . . . . . . . . . . . . . . . . .50
7.3.3 Podlahové desky CETRIS ® pro plovoucí podlahy (dvouvrstvé) . . . . . .51
7.3.4 Podlahové sendvičové desky CETRIS® PDI . . . . . . . . . . . . . . . . . . . . . .51
7.4 Obecné zásady pro montáž podlah z desek CETRIS ® . . . . . . . . . . . . . . . . . .52
7.4.1 Připevňování podlahových desek CETRIS ® . . . . . . . . . . . . . . . . . . . . . .52
7.4.2 Dilatační spáry při pokládání podlahových desek CETRIS ® . . . . . . . . .52
7.5 Plovoucí podlahy z desek CETRIS ® . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54
7.5.1 Plovoucí podlaha IZOCET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54
7.5.2 Plovoucí podlaha POLYCET. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .61
7.5.3 Podlahový dílec CETRIS® PDI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .75
7.6 Podlahové desky CETRIS ® PD a CETRIS ® PDB
na nosném plošném podkladu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .79
7.6.1 Nosný podklad, požadavky, pokládání . . . . . . . . . . . . . . . . . . . . . . . . . .80
7.7 Podlahové desky CETRIS ® PD a CETRIS ® PDB na nosnících . . . . . . . . . . . . .81
7.7.1 Popis konstrukce . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .81
7.7.2 Zátěžové tabulky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .81
7.7.3 Kladení podlahových desek CETRIS ® PD a CETRIS ® PDB . . . . . . . . . . .86
7.8 Podlahy ze dvou vrstev desek CETRIS ® na nosnících . . . . . . . . . . . . . . . . . .87
7.8.1 Popis konstrukce . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .87
7.8.2 Zátěžové tabulky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .87
7.8.3 Kladení desek CETRIS ® . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .88
7.9 Podlahové krytiny . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .89
7.9.1 Příprava povrchu podlahových desek CETRIS ®
pro pokládku nášlapných vrstev . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .89
7.9.2 PVC, koberec . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .90
7.9.3 Dřevěné parkety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .90
7.9.4 Keramická dlažba . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .91
7.9.5 Keramická dlažba s hydroizolační fólií . . . . . . . . . . . . . . . . . . . . . . . . . .91
7.9.6 Systémové řešení pod keramickou dlažbou . . . . . . . . . . . . . . . . . . . . .92
7.9.7 Samonivelační litá podlaha, elektrostaticky vodivá . . . . . . . . . . . . . . . .92
7.9.8 Litá komfortní dekorativní pružná podlaha . . . . . . . . . . . . . . . . . . . . . . .93
7.10 Podlahové topení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .93
7.10.1 Podlahové topení pod deskami CETRIS ® . . . . . . . . . . . . . . . . . . . . . . .93
7.10.2 Podlahové topení na deskách CETRIS ® . . . . . . . . . . . . . . . . . . . . . . . .93
8 Fasádní systémy CETRIS ®
8.1 Možnosti využití odvětraných fasád CETRIS ® . . . . . . . . . . . . . . . . . . . . . . . . .96
8.1.1 Výhody odvětraných fasád CETRIS ® . . . . . . . . . . . . . . . . . . . . . . . . . . .96
8.1.2 Rozdělení fasádních systémů s deskami CETRIS ® . . . . . . . . . . . . . . . . .97
8.2 Druhy desek CETRIS ® pro fasádní systémy . . . . . . . . . . . . . . . . . . . . . . . . . .98
8.2.1 CETRIS ® BASIC a CETRIS ® PROFIL . . . . . . . . . . . . . . . . . . . . . . . . . . . . .98
8.2.2 CETRIS ® PLUS a CETRIS ® PROFIL PLUS . . . . . . . . . . . . . . . . . . . . . . . .98
8.2.3 CETRIS ® FINISH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .98
8.2.4 CETRIS ® PROFIL FINISH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .98
8.2.5 CETRIS ® LASUR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .98
8.3 Fasádní systém CETRIS ® VARIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .99
8.4 Fasádní systém CETRIS ® PLANK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .100
8.5 Opracování fasádních desek CETRIS ® . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .101
8.6 Balení a skladování fasádních desek CETRIS ® . . . . . . . . . . . . . . . . . . . . . . .101
8.7 Složení fasádního systému CETRIS ® . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .101
8.7.1 Podkladní konstrukce . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .101
8.7.2 Tepelná izolace . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .101
8.7.3 Vzduchová mezera . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .101
8.7.4 Větrotěsná pojistná hydroizolace . . . . . . . . . . . . . . . . . . . . . . . . . . . . .102
8.7.5 Nosný rošt – dřevěný . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .102
8.7.6 Nosný rošt – hliníkové profily STYL 2000 . . . . . . . . . . . . . . . . . . . . . .102
8.7.7 Doplňkové materiály . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .104
8.8 Technologický postup montáže fasádního systému CETRIS ® . . . . . . . . . . .106
8.8.1 Montáž dřevěné nosné konstrukce fasády . . . . . . . . . . . . . . . . . . . . . .108
8.8.2 Montáž hliníkové nebo pozinkované nosné konstrukce . . . . . . . . . . . . .108
8.8.3 Montáž nosné konstrukce fasády DEKMETAL . . . . . . . . . . . . . . . . . . . .110
8.8.4 Nosná konstrukce ETANCO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .112
8.8.4 Nosná konstrukce HAFIX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .112
8.8.4 Fasádní obklad CETRIS® na stěně VELOX . . . . . . . . . . . . . . . . . . . . . .113
8.8.5 Montáž fasádních desek CETRIS ® . . . . . . . . . . . . . . . . . . . . . . . . . . . .114
2

Obsah
8.8.6 Řešení detailů fasádních systémů CETRIS ® . . . . . . . . . . . . . . . . . . . .115
8.9 Výplně zábradlí, teras, lodžií a balkonů z desek CETRIS ® . . . . . . . . . . . . . . .135
8.9.1 Doporučené a ověřené varianty řešení
výplně zábradlí z desky CETRIS ® . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .135
8.10 Podbití přesahu střech . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .137
8.11 Opláštění spodní části stavby (suterénu) – obklad soklu . . . . . . . . . . . . . .138
9 Aplikace desek CETRIS ® v požární ochraně dle EN
9.1 Problematika požární ochrany stavebních konstrukcí. . . . . . . . . . . . . . . . . .140
9.1.1 Požadavky na požární bezpečnost stavebních konstrukcí . . . . . . . . . .140
9.1.2 Požární vlastnosti stavební hmoty – hořlavost, šíření plamene . . . . .140
9.1.3 Klasifikace stavebních výrobků do eurotříd podle reakce na oheň . .140
9.1.4 Požární odolnost stavebních konstrukcí . . . . . . . . . . . . . . . . . . . . . . . .142
9.2 Svislé stěnové konstrukce . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .143
9.2.1 Rozsah platnosti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .143
9.2.2 Požárně dělící stěny, šachetní stěna na ocelové kostře . . . . . . . . . . . .148
9.2.3 Předsazené stěny, protipožární obklady stěn . . . . . . . . . . . . . . . . . . . .153
9.2.4 Požární stěny s dřevěnou nosnou konstrukcí opláštěné
cementotřískovou deskou CETRIS ® . . . . . . . . . . . . . . . . . . . . . . . . . . . .156
9.3 Vodorovné konstrukce – podhledy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .158
9.3.1 Rozsah platnosti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .158
9.3.2 Samostatný požární podhled . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .150
9.3.3 Požární podhled pod stropní (střešní) konstrukcí . . . . . . . . . . . . . . . .169
9.4 Vodorovné konstrukce – stropy a podlahy . . . . . . . . . . . . . . . . . . . . . . . . . .170
9.4.1 Úvod . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .170
9.4.2 Obecné zásady pro montáž . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .171
9.5 Obklad ocelových konstrukcí cementotřískovými deskami CETRIS ® . . . . .172
9.5.1 Úvod . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .172
9.5.2 Výpočet poměru AP/V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .172
9.5.3 Způsoby provedení obkladu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .174
9.5.4 Dimenzační tabulky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .174
9.5.5 Obecné zásady pro montáž obkladů . . . . . . . . . . . . . . . . . . . . . . . . . .177
9.6 Obklad stěn a podhledů s požárně ochrannou činností . . . . . . . . . . . . . . . .181
9.6.1 Zkušební postup obkladů s požárně ochrannou účinností . . . . . . . . .181
9.6.2 Obklad cementotřískovou deskou CETRIS ®
s požárně ochrannou účinností . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .181
9.6.3 Obecné zásady pro montáž obkladu z cementotřískové
desky CETRIS ® s požárně ochrannou účinností . . . . . . . . . . . . . . . . .181
9.7 Lehký skládaný střešní plášť . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .182
9.7.1 Úvod . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .182
9.7.2 Požární charakteristika . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .182
9.7.3 Obecné zásady pro montáž . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .182
9.8 Školení montážních firem pro aplikace s deskami CETRIS ® . . . . . . . . . . . .185
9.8.1 Osvědčení o způsobilosti montáže . . . . . . . . . . . . . . . . . . . . . . . . . . . .185
9.8.2 Kontakty na školící střediska . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .185
10 Ostatní aplikace desek CETRIS ®
10.1 Použití desek CETRIS ® v inženýrských a dopravních stavbách . . . . . . . . .188
10.2 Systém ztraceného bednění . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .190
10.2.1 Výhody ztraceného bednění . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .191
10.2.2 Stěnové prvky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .191
10.2.3 Stropní prvky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .192
10.3 Aplikace cementotřískové desky CETRIS ® AKUSTIC . . . . . . . . . . . . . . . . .194
10.4 Záhonový obrubník CETRIS ® . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .200
10.5 CETRIS ® HOBBY PLANK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .201
10.6 CETRIS ® HOBBY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .203
11 Kontakty
11.1 Seznam prodejních míst desek CETRIS ® . . . . . . . . . . . . . . . . . . . . . . . . . . .208
11.2 Přehled uvedených výrobců . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .213
11.3 Kontakty na technické a prodejní oddělení divize CETRIS ® . . . . . . . . . . . .214
Úvod
Výrobní program
Základní vlastnosti
cementotřískových desek CETRIS ®
Opracování
cementotřískových desek CETRIS ®
Spojování
cementotřískových desek CETRIS ®
Povrchové úpravy
cementotřískových desek CETRIS ®
Podlahové Sistemas de systémy pisos
CETRIS ®
Sistemas Fasádní de fachadas systémy
CETRIS ®
Aplikace desek CETRIS ®
v požární incendio ochraně según dle EN
Aplicación de los paneles CETRIS ®
en la protección contra
Las demás Ostatní aplicaciones aplikace
de los paneles desek CETRIS ®
Resumen de certificados, Kontakty
pruebas y certámenes
1
2
3
4
5
6
7
8
9
10
11
Contactos
3

Obsah
„Ani ty nejlepší materiály použité v dokonalém systému nejsou
samy o sobě zárukou stoprocentní dokonalosti stavby. Proto
je velmi důležité, aby vedoucí stavby, montážní firmy a hlavně
samotní řemeslníci dbali na řádné a důsledné dodržování
technologických postupů a ve sporných případech se na
nás, výrobce cementotřískových desek CETRIS ® , s důvěrou
obraceli. Všichni naši spolupracovníci jsou ochotni Vám podat
jakékoliv informace, které Vám pomohou řešit konkrétní
problém. Věříme, že vzájemná výměna zkušeností mezi
výrobcem cementotřískových desek CETRIS ® a zákazníkem
bude součástí úspěšné realizace stavebního díla.”
4

Úvod
1
www.cetris.cz/o-nas/
Představení firmy
Politika jakosti
Reference
1.1
1.2
1.3

1 Úvod
www.cetris.cz/o-nas/
1.1 Představení firmy
Společnost CIDEM Hranice, a.s. –
divize CETRIS je v současnosti největším
výrobcem cementotřískových
desek v Evropě.
Výstavba závodu na výrobu cementotřískových
desek v České republice byla zahájena v roce 1987,
do provozu byl pak závod uveden v roce 1991.
V roce 2011 je tedy tento materiál na trhu již celých
20 let.
V prvních letech výroby byl sortiment omezen
v podstatě pouze na základní desku CETRIS ® BASIC
bez povrchové úpravy. Postupně se nabídka rozšiřovala,
přibylo množství služeb jako např. řezání,
frézování, broušení, vrtání, nanášení povrchových
úprav a další. V současné době nabízíme celkem
jedenáct druhů cementotřískových desek a stále
vyvíjíme nové druhy, abychom uspokojili potřeby
a přání našich zákazníků.
O rozšiřující se oblibě a mnohostranném použití
desek CETRIS ® svědčí i to, že jsou v současné době
vyváženy do takřka celé Evropy, ale také do zemí
Afriky, Asie a Jižní Ameriky.
Cementotřískové desky CETRIS ® jsou vyráběny
technologickým zařízením dodaným německou
firmou BISON. V roce 2010 prošla výrobní linka
celkovou rozsáhlou rekonstrukcí s cílem zkvalitnit
a zvýšit výrobní kapacitu, která v současnosti činí
55 000 m 3 ročně. Nově je ve výrobní lince osazeno
čistící a brousící zařízení, které dokonale čistí výrobní
plechy a tím zlepšuje kvalitu povrchu desek. Byla
zrekonstruována a prodloužena sušárna a pořízena
nová formátovací pila. Při formátování vyrobených
desek lze nyní deklarovat nižší hodnoty tolerancí
přípustných odchylek rozměrů a tvarů, které jsou
výrazně pod normovými hodnotami. Velkých změn
dostála linka na nanášení povrchových úprav. Byla
pořízena plně automatizovaná linka se stříkacím
strojem KRONOS od italského výrobce MAKOR,
která dokonale povrchově ošetřuje nejen lícovou
pohledovou stranu desek, ale i její hrany.
Ve vylepšeném a rozšířeném postupu nanášení
povrchových úprav nechybí na začátku celého
procesu čistící a brousící zařízení pro přípravu lícové
plochy a výkonné sušící a chladící zařízení.
Modernizací prošla i kompresorovna, proběhlo
rozšíření expediční haly a i do budoucna počítáme
s investicemi vedoucími k modernizaci a rozšířování
našeho závodu.
Velkou a neustálou pozornost věnujeme kvalitě
vyráběných výrobků. Již v roce 1996 jsme získali
certifikát jakosti dle EN ISO 9002 od mezinárodní
akreditované certifikační společností Lloydś Register
Quality Assurance. Po vydání nové normy byl tento
systém v roce 2003 recertifikován dle ISO 9001.
Výroba cementotřískových desek CETRIS ® je dále
dozorována autorizovanými a notifikovanými osobami.
Jelikož společnost vyváží své výrobky po celé
Evropě, jsou cementotřískové desky certifikovány
nejen dle evropských harmonizovaných norem, ale
i dle norem národních.
6

Úvod
1
1.2 Politika jakosti
Politika jakosti divize CETRIS ®
Vedení akciové společnosti prostřednictvím této politiky jakosti stanovuje rozhodující
principy pro zajištění plnění požadavků a očekávání zákazníků divize
CETRIS i akcionářů společnosti v souladu se zpracovaným systémem managementu
jakosti a se závazkem tento systém neustále zlepšovat.
Divize CETRIS ® přijala následující politiku jakosti:
• Pracujeme s nadšením, abychom uspokojili oprávněná očekávání našich zákazníků
• Pracujeme, abychom dosáhli zisku v našem podnikání a abychom tím rozvíjeli a upevňovali
naši firmu
• Pracujeme bezpečně
• Vážíme si životního prostředí
• Vážíme si našich dodavatelů
Division CETRIS adopted
following philosophy:
• We work with enthusiasm to satisfy
the right expectations of our customers
• We work to bring profit to our business
in order to develop and consolidate our
Company
• We work safely
• We have respect for the external
environment
• We have respect for our suppliers
Division CETRIS nahm folgende
prinzipien an:
• Wir arbeiten mit Begeisterung,
um berechtigte Erwartungen unserer
Kunden zu erfüllen
• Wir arbeiten, um den Gewinn in unserem
Unternehmen zu erreichen und damit
unsere Firma weiterzuentwickeln und
zu festigen
• Wir arbeiten mit Sicherheit
• Wir schätzen unsere Umwelt
• Wir schätzen unsere Lieferanten
Dywizja CETRIS pod∏eja
nast´pujàcà politik´ jakoÊci:
• Pracujemy z entuzjazmem, by zaspokoiç
uzasadnione oczekiwania naszych klientów
• Pracujemy, by osiàgnàç korzyÊç w naszej
dzia∏alnoÊci i by rozwija∏a si´ i umacnia∏a
nasza firma
• Pracujemy bezpiecznie
• Szanujemy Êrodowisko
• Szanujemy naszych dostawców
éÚ‰ÂÎ «CETRIS» ÔappleËÌflÎ
ÒÎÂ‰Û˛˘Û˛ ÔÓÎËÚËÍÛ Í‡˜ÂÒÚ‚‡:
• ꇷÓÚ‡ÂÏ Ò ˝ÌÚÛÁˇÁÏÓÏ ‰Îfl ÚÓ„Ó, ˜ÚÓ·˚
Û‰Ó‚ÎÂÚ‚ÓappleËÚ¸ ÒÔapple‡‚‰ÎË‚˚ ÓÊˉ‡ÌËfl
̇¯Ëı ÍÎËÂÌÚÓ‚
• ꇷÓÚ‡ÂÏ Ú‡Í, ˜ÚÓ·˚ ‰ÓÒÚË„ÌÛÚ¸ ÔappleË·˚ÎË
ÓÚ Ì‡¯ÂÈ Ôapple‰ÔappleËÌËχÚÂθÒÍoÈ
‰ÂflÚÂθÌÓÒÚË Ë, ÚÂÏ Ò‡Ï˚Ï,
ÒÔÓÒÓ·ÒÚ‚Ó‚‡Ú¸ apple‡Á‚ËÚ˲ Ë ÛÍappleÂÔÎÂÌ˲
ÔappleÂÒÚËʇ ̇¯ÂÈ ÙËappleÏ˚
• ꇷÓÚ‡ÂÏ ·ÂÁÓÔ‡ÒÌÓ
• ñÂÌËÏ ÓÍappleÛʇ˛˘Û˛ Òapple‰Û
• 삇ʇÂÏ Ì‡¯Ëı ÔÓÒÚ‡‚˘ËÍÓ‚
....................................
generální fieditel
....................................
fieditel divize CETRIS
7

1 Úvod
www.cetris.cz/reference/
1.3 Reference
Více referencí naleznete v katalogu
„CETRIS ® – referenční stavby a aplikace“.
1
5
6
2
3
4
7
8
9 10
11 14
12 13
17
15
16
8

Úvod
1
www.cetris.cz/reference/
18 19 20
Obr. 1, 23, 33 Divadlo LUXOR,
Rotterdamm, Holandsko
CETRIS ® FINISH, fasádní opláštění,
systém PLANK
Obr. 2, 3 Rodinný dům, Česká republika
CETRIS ® BASIC, konstrukční panely
Obr. 4 Podlaha, Olomouc, Česká republika
Plovoucí podlaha IZOCET
21 22 23
Obr. 5, 27 Tenisová hala,
Praha Trója, Česká republika
CETRIS ® FINISH, fasádní opláštění,
systém PLANK
Obr. 6 Administrativní budova SPORTEN,
Nové Město, Česká republika
CETRIS ® BASIC, fasádní opláštění,
systém VARIO
24
25
Obr. 7 Administrativní budova J&T, Bratislava,
Slovenská republika
CETRIS ® FINISH, fasádní opláštění,
systém VARIO
Obr. 8, 10 Bytový komplex, Rakousko
CETRIS ® BASIC, konstrukční panely
VST-systém ztraceného bednění
Obr. 9, 26 Rodinný dům, Praha, Česká republika
CETRIS ® BASIC, fasádní opláštění,
systém PLANK
27
Obr. 11, 17, 36 Český dům, MALMÖ, Švédsko
CETRIS ® FINISH, fasádní opláštění,
systém VARIO
28 31
Obr. 12 Rodinný dům, Slavkov, Česká republika
CETRIS ® BASIC, konstrukční panely
26
29 30
Obr. 13 Vstupní brána do závodu,
Brno, Česká republika
CETRIS ® FINISH, fasádní opláštění,
systém VARIO
Obr. 14 Zástavba rodinných domů, Holandsko
CETRIS ® FINISH, podbití
Obr. 15 Záhonový obrubník, Česká republika
CETRIS ® BASIC, systém HOBBY
Obr. 16 Rodinný dům, Nijmegen, Holandsko
CETRIS ® BASIC, viditelné konstrukční
panely-interiér, schody, stropy
9

1 Úvod
www.cetris.cz/reference/
32 33
Obr. 18 Gymnázium Will, Švýcarsko
CETRIS ® BASIC, stropní a podlahové konstrukce,
zvukově izolační (vrtané) desky CETRIS ®
Obr. 19, 28, 30, 41 Zástavba obytného komplexu,
Nový Prosek, Česká republika
CETRIS ® FINISH, CETRIS ® BASIC, fasádní opláštění,
podhledové konstrukce, systém VARIO
Obr. 20 Rodinný dům, Hranice, Česká republika
CETRIS ® DOLOMIT, podbití, podhled
34
35
Obr. 21 Zástavba rodinných domů, Holandsko
CETRIS ® PROFIL FINISH, fasádní opláštění,
systém PLANK
Obr. 22 Rodinný dům, Holandsko
CETRIS ® PROFIL FINISH, typ reliéfu břidlice,
fasádní opláštění, systém VARIO
36
39
Obr. 24, 40 Řadové rodinné domy,
Roosendaal, Holandsko
CETRIS ® BASIC, konstrukční systém
Obr. 25 Bytový komplex, Krištof Plazza,
Trenčianské Teplice, Slovenská republika
CETRIS ® BASIC, systém ztraceného bednění
37
40
Obr. 29 Komplex rodinných domů,
Brno Žebětín, Česká republika
opláštění z desek CETRIS ® FINISH
a CETRIS ® PROFIL FINISH, typ reliéfu břidlice
Obr. 31 Administrativní budova, Holandsko
CETRIS ® FINISH, meziokenní vložky
Obr. 32 Pivovar, Přerov, Česká republika
CETRIS ® PROFIL FINISH, stropní podbití,
typ reliéfu – dřevo
41 42
38
Obr. 34 Rodinný dům, Říčany, Česká republika
CETRIS ® FINISH, fasádní opláštění,
systém VARIO
Obr. 35, 37 Administrativní budova fa. Müpo,
Brno, Česká republika
CETRIS ® BASIC, CETRIS ® FINISH, fasádní opláštění,
systém VARIO
Obr. 39 Rodinný dům, Oosthozien, Holandsko
CETRIS ® PROFIL FINISH, fasádní opláštění,
systém PLANK
Obr. 38, 42 Podlaha v administrativní budově,
Itálie, CETRIS ® NESITE, zdvojená podlaha,
povrch – dřevo
10

www.cetris.cz/rady-a-informace/
Výrobní
program
2
Výroba cementotřískových desek CETRIS ® 2.1
Přednosti desek CETRIS ® 2.2
Složení cementotřískových desek CETRIS ® 2.3
Druhy cementotřískových desek CETRIS ® 2.4
Balení, skladování, manipulace 2.5
Parametry expedovaných desek 2.6

2 Výrobní
program
Cementotřísková deska CETRIS ® je
kvalitní deskový materiál mimořádných
vlastností určený pro podlahové
systémy, půdní vestavby, střešní nadstavby,
odvětrané fasády, protipožární
aplikace, podhledy, stěny a příčky,
balkónové aplikace, opláštění výtahových
šachet, zahradní doplňky.
Cementotřískové desky CETRIS ® nachází uplatnění
v montovaných stavbách všeho druhu, jsou ideální
pro technologie suché výstavby, stavby v náročných
klimatických podmínkách a všude tam, kde se
mohou plně projevit další příznivé vlastnosti tohoto
stavebního materiálu.
2.1 Výroba cementotřískových desek CETRIS ®
Cementotřískové desky CETRIS ® jsou vyráběny
technologickým zařízením dodaným německou
firmou BISON. V roce 2010 prošla výrobní linka
celkovou rekonstrukcí, došlo k modernizaci strojního
zařízení a zároveň se zvýšila výrobní kapacita
na 55 000 m 3 ročně.
Zjednodušené schéma výrobního postupu:
1 roztřískování
2 míchání směsi
3 vrstvení desek
4 lisování a vytvrzování pod tlakem
5 zrání a sušení
6 formátování
7 skladování
8 expedice
Cementotřískové desky CETRIS ® jsou vyráběny dle
ČSN EN 633, 634-1 a 634-2.
Dřevní hmota smrková a jedlová, která je odkorněná,
se po tří až čtyřměsíčním skladování roztřískuje
na jehlicovité třísky a následně se dopravuje do
sil na třísky. Do míchacího zařízení se přes váhy
dopravuje připravená dřevní hmota, kvalitní portlandský
cement, podle receptury mineralizační
látky a voda, jejíž množství se přizpůsobuje podle
naměřené vlhkosti dřeva. Ve vrstvícím zařízení se
rozprostře namíchaný materiál na rovné, předem
ošetřené ocelové plechy, které v přímém sledu
obíhají dokola. Zařízení pracuje se čtyřmi oddělenými
vrstvícími stroji umístěnými za sebou. První
a čtvrtá komora vytváří pomocí větrného třídění
krycí vrstvy desek, druhá a třetí komora jsou mechanické
a rovnoměrným nanášením vytvářejí středovou
provázanou vrstvu. Plechy s rounem jsou
stohovány na sebe a lisovány vysokým tlakem na
jmenovitou tloušťku (cca. 1/3 sypné tloušťky). Po
urychleném hydratačním procesu vytvrzováním se
desky odstohují a převezou se do klimatizačního
skladu, kde min. sedm dní dozrávají. Potom se
desky CETRIS ® suší na vlhkost 9 % (±4 váhová %).
Následuje formátování základních rozměrů. Na
přání zákazníka jsou prováděny další služby, mezi
které patří dělení desek na menší rozměry, frézování
hran, fázování hran, vrtání, broušení, penetrace
a další povrchové úpravy.
12

www.cetris.cz/rady-a-informace/vlastnosti-desek-cetris/
Výrobní
program
2
2.2 Přednosti desek CETRIS ®
Cementotřískové desky CETRIS ® slučují výhodné vlastnosti cementu a dřeva. Jsou lehčí než tradiční cementovláknité
desky, jejich pevnost a odolnost proti povětrnostním vlivům, mrazu a plísním je řadí před štěpkocementové
nebo sádrokartonové desky.
Hlavní přednosti desek CETRIS ®
Ekologičnost
Cementotřískové desky jsou ekologické,
přátelské k životnímu prostředí.
Neobsahují nebezpečné látky
jako jsou azbest a formaldehyd, jsou
odolné proti benzínu a olejům.
Mrazuvzdornost
Cementotřískové desky CETRIS ® byly
odzkoušeny na 100 zmrazovacích
cyklů dle ČSN EN 1328.
Nízká hmotnost
Desky CETRIS ® se řadí mezi lehký
materiál (deska tloušky 10 mm váží
pouze 14 kg/m 2 ).
Odolnost proti ohni
Cementotřísková deska CETRIS ® je
ohnivzdorná a její klasifikace podle
třídy reakce na oheň dle evropské
normy EN 13 501-1 je A2-s1,d0 –
nehořlavá.
Hygienická nezávadnost
Desky CETRIS ® jsou hygienicky nezávadné,
nezapáchají a neobsahují
žádné nebezpečné látky.
Pružnost
Deska CETRIS ® má modul pružnosti
větší než 4 500 N/mm 2 a ohybová
pevnost desek je větší než 9 N/mm.
Dokonalá zvuková izolace
Desky CETRIS ® jsou zvukově izolační
(vzduchová neprůzvučnost
30 – 35 dB).
Odolnost proti plísním a houbám
Díky odolnosti desek CETRIS ® proti
vlhku se na povrchu desek netvoří
plísně.
Snadná opracovatelnost
Cementotřískové desky CETRIS ® lze
opracovávat všemi běžnými dřevoobráběcími
stroji. Desky je možno
vrtat, řezat, frézovat a brousit.
Odolnost proti povětrnosti
Cementotřísková deska CETRIS ® je
nejlepší materiál pro vlhká prostředí
i pro exteriér díky její odolnosti proti
vlhku. Tlouškové bobtnání při uložení
desky CETRIS ® ve vodě po dobu 24
hodin je pouze max. 1,5 %.
Odolnost proti hmyzu
Cementotřískové desky CETRIS ® jsou
pro svůj obsah cementu absolutně
odolné vůči hmyzu.
13

2 Výrobní
program
2.3 Složení cementotřískových desek CETRIS ® www.cetris.cz/produkty/
Desky CETRIS ® jsou složeny z dřevní hmoty, cementu, vody a hydratačních přísad. Obsah těchto složek
je následující (% objemová):
Struktura desky je tvořena slisováním
dřevěných třísek obalených
cementem. Jemnější frakce
je nanesena oboustranně ně
na střední hrubší vrstvě,
proto je povrch desky
hladký.
63 %
dřevěné třísky
25 %
cement
10 %
voda
2 %
hydratační
přísady
2.4 Druhy cementotřískových desek CETRIS ®
Desky bez povrchové úpravy
2.4.1 CETRIS ® BASIC
Cementotřísková deska s hladkým cementově šedým
povrchem. Vyrábí se standardně v tloušťkách
8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32 mm.
Po dohodě lze dodat i desky tloušťky 34, 36,
38 a 40 mm. Základní rozměr desky je 3 350 ×
1 250 mm. Desky dodáváme řezané na zákazníkem
požadovaný rozměr, se zaoblenou nebo sraženou
hranou pod úhlem 45°, frézované od tl. desky 12 mm
s polodrážkou, od tl. desky 16 mm s perem a drážkou.
Do desek lze rovněž předvrtat otvory.
CETRIS ® BASIC
Základní formát
Tlouťka desky
Objemová hmotnost
Služby
Typ reliéfu
Povrchová úprava
cementotřísková deska s hladkým, přírodním, cementově šedým povrchem
3 350 × 1 250 mm
8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32 mm
(po dohodě 34, 36, 38, 40 mm)
1 150 – 1 450 kg/m³
dle požadavků zákazníka – řezání, frézování, vrtání otvorů, srážení hran
hladká
bez povrchové úpravy
Mezní odchylky rozměrů (všechny údaje v mm):
TLOUŠŤKY DESEK CETRIS ®
Mezní odchylky I. jakosti
tloušťka šířka* délka*
8. 10 ± 0,7 ± 5 ± 5
12, 14 ± 1,0 ± 5 ± 5
16, 18 ± 1,2 ± 5 ± 5
20, 22, 24, 26, 28, 30, 32, 34, 36, 38, 40 ± 1,5 ± 5 ± 5
* Mezní odchylky šířky a délky ±5 mm jsou max. normové hodnoty. Skutečně dosahované odchylky hotových výrobků se pohybují ±3 mm.
14

www.cetris.cz/produkty/
Výrobní
program
2
2.4.2 CETRIS ® PD
Cementotřísková deska o rozměru 1250 × 625 mm
(včetně pera) určená pro technologie suché podlahy.
Desky dodáváme v tloušťkách 16, 18, 20, 22, 24, 26,
28 a 30 mm a na přání zákazníka i v jiných tloušťkách
a rozměrech. Desky jsou po obvodě opatřeny perem
a drážkou a jsou určeny ke kladení na nosníky nebo
k renovaci starých podlah.
CETRIS ® PD
Základní formát
Tlouťka desky
Objemová hmotnost
Služba
Tloušťkové tolerance
Povrchová úprava
cementotřísková deska opatřená perem a drážkou s hladkým povrchem
1 250 × 625 mm (včetně pera)
16, 18, 20, 22, 24, 26, 28 a 30 mm
1150 – 1450 kg/m³
hrany frézovány pero + drážka
±1,2 mm (tl. 16 a 18 mm), ±1,5 mm (ostatní)
bez povrchové úpravy
2.4.3 CETRIS ® PDB
Cementotřísková deska kalibrovaná broušením
o rozměru 1250 × 625 mm určená pro technologie
suché podlahy. Kalibrace snižuje tloušťkovou toleranci
na ±0,3 mm. Desky dodáváme v tloušťkách
16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36 a 38 mm
a na přání zákazníka i v jiných tloušťkách. Desky
jsou po obvodě opatřeny perem a drážkou a jsou
určeny ke kladení na nosníky nebo k renovaci starých
podlah.
CETRIS ® PD
Základní formát
Tlouťka desky
Objemová hmotnost
Služba
Tloušťková tolerance
Povrchová úprava
broušená cementotřísková deska s hladkým povrchem opatřená perem
a drážkou
1 250 × 625 mm (včetně pera)
16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36 a 38 mm
1150 – 1450 kg/m³
hrany frézovány pero + drážka, broušení
±0,3 mm
bez povrchové úpravy
Rozměry pera a drážky desek CETRIS ® PDB (všechny údaje v mm):
n 1
vrchní strana
d 1
d 2
d 3
n 2
d 1 16 18 20 22 24 26 28
n 2 5,5 5,5 5,5 5,5 7,0 7,0 7,0
n 1 6,0 6,0 6,0 6,0 8,0 8,0 8,0
d 2 5,0 6,0 7,0 8,0 8,0 9,0 10,0
d 3 5,25 6,25 7,25 8,25 8,5 9,5 10,5
h 1 10,0 10,0 10,0 10,0 10,0 10,0 10,0
h 2 8,5 8,5 8,5 8,5 8,5 8,5 8,5
h 1
h 2
spodní strana
15

2 Výrobní
program
www.cetris.cz/produkty/
2.4.4 CETRIS ® PDI
CETRIS ® PDI je sendvičový dílec složený z cementotřískové
desky CETRIS ® tloušťky 22 mm slepené
s dřevovláknitou izolační deskou tloušťky 12 mm.
Celý dílec je ofrézován – po obvodě opatřen perem
a drážkou. Povrch dílce je hladký. Cementotřísková
deska o rozměru 1 220 × 610 mm (včetně pera) určená
pro technologie suché podlahy. Dílec dodáváme
v tloušťce 34 mm. Desky jsou určeny ke kladení na
rovný plošný podklad (stropní konstrukce, záklop).
Podrobnější informace o použití podlahového dílce
naleznete v kapitole 7.5.3.
CETRIS ® PDI
Základní formát
Tloušťka desky
Sendvičový dílec z cementotřískové desky CETRIS ®
slepené s dřevovovláknitou izolační deskou.
1 220 × 610 mm (včetně pera), po položení 1 203 × 593 mm
34 mm ±1,5 mm
Plošná hmotnost cca 33,5 kg/m 2
Služba
Povrchová úprava
hrany frézovány pero+drážka
bez povrchové úpravy
2.4.5 CETRIS ® PROFIL
Cementotřísková deska tl. 10 nebo 12 mm, jejíž
povrch tvoří reliéf imitující strukturu dřeva nebo
břidlice. Základní rozměr desky je 3350 × 1 250 mm.
Poskytované služby jsou stejné jako u desek CETRIS ®
BASIC. Pro svůj dekorativní vzhled se desky CETRIS ®
PROFIL používají především jako fasádní obkladové
desky v exteriérech i interiérech.
CETRIS ® PROFIL PLUS Cementotřísková deska s reliéfem a cementově šedým povrchem
Základní formát 3 350 × 1 250 mm
Tloušťka desky 10, 12 mm
Objemová hmotnost 1 150 – 1 450 kg/m 3
Typ reliéfu
Služba
Povrchová úprava
Břidlice, dřevo
Dle požadavků zákazníka – řezání, vrtání otvorů, srážení hran
Bez povrchové úpravy
16

www.cetris.cz/produkty/
Výrobní
program
2
2.4.6 CETRIS ® AKUSTIC
Cementořísková deska CETRIS ® AKUSTIC je vyráběna
opracováním (vyvrtáním pravidelných otvorů
průměru 12 mm) základního typu desky CETRIS ®
BASIC. Základní rozměr desky je 1 250 × 625 mm,
tloušťka 8 a 10 mm. Povrch desky je hladký, cementově
šedivý (bez povrchové úpravy).
CETRIS ® AKUSTIC
Základní formát
Tloušťka desky
Cementotřísková deska s předvrtanými otvory, hladký cementový povrch
1 250 × 625 mm
Objemová hmotnost 1 150 – 1 450 kg/m 3
8, 10 mm (po dohodě 12, 14, 16, 18 mm)
Plošná hmotnost tl. 8 mm – 10 kg/m 2 , tl. 10 mm – 12,5 kg/m 2
Služba
vyvrtané otvory – průměr 12 mm, odstup děr 30 – 32 mm
Povrchová úprava
bez povrchové úpravy
Vrtáním pravidelných otvorů je mimo stávajících
vysokých mechanických parametrů dosaženo i zlepšení
akustických vlastností. CETRIS ® AKUSTIC slouží
jako pohltivý akustický obklad, především do sportovních
zařízení, prostor s proměnlivou teplotou
a vlhkostí, objektů se specifickými požadavky.
Zabudováním cementotřískové desky CETRIS ®
AKUSTIC do systému obkladu stěny nebo podhledu
(pod stropní nebo střešní konstrukcí) spolu s nosnou
konstrukcí, akusticky účinnou textilií a vloženou
minerální vlnou, získáme nejen esteticky zajímavý,
ale i funkční obklad, zlepšující prostorovou akustiku.
Takový obklad se příznivě podílí na pohlcování zvuku
ve vnitřních prostorách.
Desky s povrchovou úpravou
2.4.7 CETRIS ® PLUS
Cementotřísková deska tl. 8 – 32 mm s hladkým povrchem.
Po dohodě lze dodat i desky tloušťky 34, 36,
38 a 40 mm. Na obou stranách a všech hranách je nanesen
základní nátěr bílé barvy. Základní nátěr je dodáván
jako oboustranný včetně hran. Rubová strana
má nižší kryvost a nepravidelnou strukturu. Základní
rozměr desky je 3 350 × 1 250 mm. Poskytované
služby jsou stejné jako u desek CETRIS ® BASIC.
Základní nátěr zlepšuje přilnavost mezi deskou
a finální povrchovou úpravou, snižuje nasákavost
desky a spotřebu finální nátěrové hmoty.
CETRIS ® PLUS Cementotřísková deska s hladkým povrchem opatřená základním nátěrem
Základní formát 3 350 × 1 250 mm
Tloušťka desky 8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32 mm
Objemová hmotnost 1 150 – 1 450 kg/m 3
Služba
Dle požadavků zákazníka – řezání, frézování, vrtání otvorů, srážení hran
Povrchová úprava Základní barva
Odstíny
Barevný odstín bílý
17

2 Výrobní
program
www.cetris.cz/produkty/
2.4.8 CETRIS ® PROFIL PLUS
Cementotřísková deska tl. 10 nebo 12 mm, jejíž
povrch tvoří reliéf imitující strukturu dřeva nebo
břidlice. Na obou stranách a na všech hranách je
nanesen základní nátěr bílé barvy, který zlepšuje přilnavost
mezi deskou a finální povrchovou úpravou
a snižuje spotřebu finální nátěrové hmoty. Základní
rozměr desky je 3 350 × 1 250 mm. Poskytované
služby jsou stejné jako u desek CETRIS ® BASIC. Pro
svůj dekorativní vzhled se desky CETRIS ® PROFIL
PLUS používají především jako fasádní obkladové
desky v exteriérech i interiérech.
CETRIS ® PROFIL PLUS Cementotřísková deska s reliéfem opatřená základním nátěrem
Základní formát 3 350 × 1 250 mm
Tloušťka desky 10, 12 mm
Objemová hmotnost 1 150 – 1 450 kg/m 3
Typ reliéfu
Břidlice, dřevo
Služba
Dle požadavků zákazníka – řezání, vrtání otvorů, srážení hran
Povrchová úprava
Odstíny
Základní barva
Barevný odstín bílý
* Upozornění: Nátěr rubové strany nemá pravidelnou strukturu.
2.4.9 CETRIS ® FINISH
Cementotřísková deska tl. 10 – 32 mm s hladkým
povrchem opatřená základním podnátěrem a finální
barvou v barevných odstínech dle vzorkovnice
RAL, NCS. Po dohodě lze dodat i desky tloušťky
34, 36, 38 a 40 mm. Základní rozměr desky je
3 350 × 1 250 mm. Poskytované služby jsou stejné
jako u desek CETRIS ® BASIC. Desky CETRIS ® FINISH
se používají především jako fasádní obkladové desky
v exteriérech.
CETRIS ® FINISH
Základní formát
Tloušťka desky
Cementotřísková deska s hladkým povrchem opatřená základním podnátěrem
a finální povrchovou úpravou dle vzorníku
3 350 × 1 250 mm
Objemová hmotnost 1 150 – 1 450 kg/m 3
10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32 mm
Typ reliéfu
Služba
Povrchová úprava*
Odstíny
Hladká
Dle požadavků zákazníka – řezání, frézování, vrtání otvorů, srážení hran
Základní barva, finální barva
Dle vzorníku RAL, NCS (vhodnost odstínu konzultujte s výrobcem)
* Upozornění: Rubová strana desek CETRIS ® FINISH je opatřena ochranným základním nátěrem, který
nemá pravidelnou strukturu, vzhled a dostatečnou kryvost. Nátěr nemá specifikovaný barevný odstín, požadavek
na provedení v bílém nebo transparentním odstínu musí být předem uveden v objednávce.
18

www.cetris.cz/produkty/
Výrobní
program
2
2.4.10 CETRIS ® PROFIL FINISH
Cementotřísková deska tl. 10 nebo 12 mm, jejíž
povrch tvoří reliéf imitující strukturu dřeva nebo
břidlice. Deska je opatřena základním podnátěrem
a finální barvou v barevných odstínech dle
vzorkovnice RAL, NCS. Základní rozměr desky je
3 350 × 1 250 mm. Poskytované služby jsou stejné
jako u desek CETRIS ® BASIC. Pro svůj dekorativní
vzhled se desky CETRIS ® PROFIL FINISH používají
především jako fasádní obkladové desky v exteriérech
i interiérech.
CETRIS ® PROFIL FINISH
Základní formát
Tloušťka desky
Cementotřísková deska s reliéfem opatřená základním podnátěrem
a finální povrchovou úpravou dle vzorníku
3 350 × 1 250 mm
10, 12 mm
Objemová hmotnost 1 150 – 1 450 kg/m 3
Typ reliéfu
Břidlice, dřevo
Služba
Povrchová úprava*
Odstíny
Dle požadavků zákazníka – řezání, vrtání otvorů, srážení hran
Základní barva, finální barva
Dle vzorníku RAL, NCS (vhodnost odstínu konzultujte s výrobcem)
* Upozornění: Rubová strana desky je opatřena ochranným nátěrem (barevný odstín není specifikován), požadavek
na provedení v bílém nebo transparentním odstínu musí být předem uveden v objednávce.
2.4.11 CETRIS ® LASUR
Cementotřísková deska tl. 10 – 32 mm s hladkým
povrchem opatřená základním podnátěrem a finální
probarveným lazurovacím lakem v odstínech dle
vzorníku. Povrchová úprava lazurovacím lakem nevytváří
jednotný a jednolitý vzhled. Po dohodě lze
dodat i desky tloušťky 34, 36, 38 a 40 mm. Základní
rozměr desky je 3 350 × 1 250 mm. Poskytované
služby jsou stejné jako u desek CETRIS ® BASIC.
Desky CETRIS ® LASUR se používají především jako
fasádní obkladové desky v exteriérech.
CETRIS ® LASUR
Základní formát
Tloušťka desky
Cementotřísková deska s hladkým povrchem opatřená základním pigmentovaným
podnátěrem a finálním lazurovacím probarevným lakem
v odstínech dle vzorníku
3 350 × 1 250 mm
Objemová hmotnost 1 150 – 1 450 kg/m 3
Typ reliéfu
10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30 a 32 mm
(po dohodě 34, 36, 38, 40 mm)
hladká
Služba
Povrchová úprava*
Odstíny
dle požadavků zákazníka – řezání, vrtání otvorů, srážení hran
základní pigmentovaná barva, finální lazurovací probarvený lak
dle vzorníku desek CETRIS ® LASUR (pozor – barevnost je orientační)
* Upozornění: Rubová strana cementotřískových desek CETRIS ® LASUR je opatřena ochranným základním nátěrem,
který nemá pravidelnou strukturu, vzhled a dostatečnou kryvost. Rubový nátěr nemá specifikovaný barevný
odstín, požadavek na provedení v bílém nebo transparentním odstínu musí být předem uveden v objednávce.
Orientační vzorník naleznete na předposlední straně této publikace.
19

2 Výrobní
program
www.cetris.cz/produkty/
2.4.12 CETRIS ® AKUSTIC FINISH
Cementořísková deska CETRIS ® AKUSTIC FINISH
je vyráběna opracováním (vyvrtáním pravidelných
otvorů průměru 12 mm) základního typu
desky CETRIS ® BASIC. Základní rozměr desky je
1 250 × 625 mm, tloušťka 8 a 10 mm.
Povrch desky je hladký, opatřený povrchovou úpravou
– základním podnátěrem a finální povrchovou
úpravou dle vzorníku RAL, NCS. Vrtáním pravidelných
otvorů je mimo stávajících vysokých mechanických
parametrů dosaženo i zlepšení akustických
vlastností. Deska CETRIS ® AKUSTIC FINISH slouží
jako pohltivý akustický obklad, především do sportovních
zařízení, prostor s proměnlivou teplotou
a vlhkostí, objektů se specifickými požadavky.
CETRIS ® AKUSTIC FINISH
Základní formát
Tloušťka desky
Cementotřísková deska s předvrtanými otvory, hladkým povrchem,
opatřená základním nátěrem a finální povrchovou úpravou dle vzorníku
1 250 × 625 mm
Objemová hmotnost 1 150 – 1 450 kg/m 3
8, 10 mm (po dohodě 12, 14, 16, 18 mm)
Plošná hmotnost tl. 8 mm – 10 kg/m 2 , tl. 10 mm – 12,5 kg/m 2
Služba
Povrchová úprava*
Odstíny
vyvrtané otvory – průměr 12 mm, odstup děr 30 – 32 mm
základní a finální barva
dle vzorníku RAL, NCS – vhodnost odstínu konzultujte s výrobcem
* Upozornění: Nátěr rubové strany nemá pravidelnou strukturu.
2.4.13 CETRIS ® DEKOR
Cementotřísková deska CETRIS ® DEKOR je deska
tl. 12 a 14 mm s hladkým povrchem opatřená povrchovou
úpravou – základním nátěrem a dekorativní
mozaikovou omítkou s odstínem dle vzorkovnice.
Používá se především jako fasádní obkladová deska
v exteriérech.
CETRIS ® AKUSTIC FINISH
Základní formát
Tloušťka desky
Cementotřísková deska s hladkým povrchem opatřená povrchovou
úpravou – dekorativní mozaikovou omítkou s odstínem dle vzorníku.
1 250 × 625 mm (po dohodě i jiný)
12 a 14 mm (po dohodě i jiný)
Plošná hmotnost tl. 12 mm – cca 20 kg/m 2 , tl. 14 mm – cca 23 kg/m 2
Typ reliéfu
Povrchová úprava*
Odstíny
hladká
základní barva a dekorativní mozaiková omítka
dle vzorníku desek CETRIS ® DEKOR
Rubová strana cementotřískových desek CETRIS ®
DEKOR je opatřena ochranným základním nátěrem
v bílém provedení, který nemá pravidelnou strukturu,
vzhled a dostatečnou kryvost.
20

www.cetris.cz/rady-a-infomace/baleni-skladovani-manipulace-parametry/
Výrobní
program
2
2.5 Balení, skladování, manipulace
Základní údaje o balení cementotřískových desek CETRIS ®
Tloušťka Přibližná hmotnost
hmotnost
podložce desek na podložce desek hmotnost desek
desky hmotnost desky
na podložce na podložce včetně podložky
mm kg/m 2 kg/ks ks m 2 kg
Přibližná
Počet Počet desek na Plocha Plocha desek Celková přibližná
Tloušťka desky Přibližná
(mm) (kg/m 2 )
(kg/ks)
(ks)
(m 2 )
(kg)
Cementotřískové desky CETRIS ® jsou ukládány na
přepravní dřevěné podložky, které umožňují manipulaci
vysokozdvižným vozíkem. fixace je zajištěna
stažením desek k podložce páskou příčně, podélné
páskování se provádí jen na přání zákazníka.
Desky CETRIS ® jsou chráněny proti povětrnostním
vlivům obalem z PE fólie. Balení desek CETRIS ® do
PE fólie však nesplňuje podmínky pro dlouhodobé
vystavení účinkům povětrnosti při uložení na nekrytém
prostranství. Při skladování může dojít k prohnutí
horní desky vlivem rychlejšího vysychání vrchní
plochy. Tento jev se odstraní převrácením desky.
Cementotřískové desky CETRIS ® v základním formátu (rozměr 3 350 × 1 250 mm)
8 11,36 47,6 60 251,25 2 894
10 14,2 59,5 45 188,44 2 716
12 17,0 71,4 40 167,50 2 894
14 19,9 83,3 35 146,56 2 954
16 22,7 95,1 30 125,63 2 894
18 25,6 107,0 25 104,69 2 716
20 28,4 118,9 25 104,69 3 013
22 31,5 130,8 20 83,75 2 656
24 34,3 142,7 20 83,75 2 894
26 36,9 154,6 20 83,75 3 132
28 39,8 166,5 15 62,81 2 537
30 42,6 178,4 15 62,81 2 716
32 45,4 190,3 15 62,81 2 894
34 48,3 202,2 15 62,81 3 073
36 51,1 214,1 10 41,88 2 181
38 54,0 226,0 10 41,88 2 300
40 56,8 237,9 10 41,88 2 419
Podlahové desky CETRIS ® PD, CETRIS ® PDB (rozměr 1 250 × 625 mm)
16 22,7 17,8 50 39,0 895
18 25,6 20,0 45 35,1 906
20 28,4 22,2 40 31,2 895
22 31,5 24,6 35 27,3 868
24 34,3 26,8 35 27,3 946
26 36,9 28,8 30 23,4 865
28 39,8 31,1 30 23,4 932
Cementotřískové desky CETRIS ® IZOCET a POLYCET (rozměr 1 250 × 625 mm)
12 horní 17,0 13,3 70 54,7 950
12 dolní 17,0 13,3 70 54,7 950
Skladování desek CETRIS ® by mělo být prováděno
v krytých, suchých prostorách, aby desky před
upevněním do konstrukce nenavlhaly. Při skladování
lze podložky s deskami CETRIS ® o stejném půdorysném
rozměru ukládat ve více vrstvách na sebe,
maximálně však do výšky 4 m.
Při manipulaci by měly být desky CETRIS ® uloženy
na podložce. Při jiném uložení se s deskami manipuluje
ve svislé poloze. Rovněž ruční přenášení se
provádí ve svislé poloze.
Cementotřískové desky CETRIS ® AKUSTIC (rozměr 1 250 × 625 mm)
8 10,0 7,80 100 78,13 810
10 12,5 9,75 80 62,50 805
Izolační dřevovláknité desky pro podlahový systém IZOCET (rozměr 1200 × 810 mm)
20 5,0 5,0 50 48,6 260
20 5,0 5,0 150 145,8 745
Pozn.: Formát a balení se může měnit v závislosti na dodávaném sortimentu výrobce izolačních desek.
Podlahové desky CETRIS ® PDI (rozměr 1 220 × 610 mm)
34 33,5 24 30 22,32 750
21

2 Výrobní
program
www.cetris.cz/rady-a-infomace/baleni-skladovani-manipulace-parametry/
2.6 Parametry expedovaných desek
2.6.1 Rozměrové tolerance
Poznámka: Uvedené tolerance jsou stanoveny dle
ČSN EN 634-1.
VLASTNOST TLOUŠŤKA DESKY POŽADAVEK
Tloušťka nebroušené desky
Tloušťka broušené desky
Délka a šířka základního formátu
Přesnost dělení u délky a šířky
Tolerance přímosti hran
Tolerance pravoúhlosti
8, 10 mm ±0,7 mm
12, 14 mm ±1,0 mm
16, 18 mm ±1,2 mm
20 – 40 mm ±1,5 mm
±0,3 mm
±5,0 mm
±3,0 mm
1,5 mm/m
2,0 mm/m
2.6.2 Vzhled
PARAMETR I. TŘÍDA JAKOSTI II. TŘÍDA JAKOSTI
Odchylka od pravého úhlu max. 2 mm/1 m délky max. 4 mm/1 m délky
Povolené poškození hran max. do hloubky 3 mm max. do hloubky 30 mm
Výstupky v ploše max. 1 mm, vel. 10 mm max. 1 mm
Prohlubně max. 1 mm, vel. 10 mm max. 2 mm
Jiné
Řídké okraje, kůra v ploše, zalisovaný cement,
odloupnutá hrana, poškození plochy od palety,
poškození rohů a hran od kotoučových
a předřezávacích pil.
2.6.3 Služby
Odchylky při frézování, fázování, vytváření per a drážek jsou stanoveny tak, aby byla dodržena funkční správnost při montáži.
Polodrážka
Drážka
Pero a drážka
horní strana
B 1
A 1
C 1
C 2
A 2
B 2
horní strana
C
B A
horní strana
B 1
A 1
C 1
C 2
B 2
A 2
Rozměr Odchylka Rozměr Odchylka
Rozměr
Odchylka
Rozměr Odchylka Rozměr Odchylka
A 1 −1 / 0 A 2 −1 / 0
B 1 0 / +1,5 B 2 0 / +1,5
C 1 0 / +2 C 2 −2 / 0
A −0,5 / +0,5
B 0 / +1,5
C 0 / +2
A 1 ±0,5 A 2 ±0,5
B 1 0 / +0,5 B 2 −0,5 / 0
C 1 0 / +2 C 2 −2 / 0
Všechny rozměry v mm.
22

3,2
www.cetris.cz/pagedata_cz/baleni-skladovani.pdf
Výrobní
program
2
Půlkulatá drážka a pero
Sražené a zaoblené hrany
horní strana
N 1
D 1
N 2
D 2
45° 45°
Rozměr Odchylka Rozměr Odchylka
D 1 ±0,5 D 2 ±0,5
N 1 0 / +0,5 N 2 −0,5 / 0
Odchylka
Přesnost opracování:
±0,5 mm
Vrtání
D
d
Odchylka vzdálenosti jednotlivých vyvrtaných otvorů
v desce je maximálně ±5 mm.
d
x
DRUH VRTÁNÍ
PRŮMĚR OTVORU
d (mm)
D (mm)
HLOUBKA
ZAPUŠTĚNÍ
X (mm)
TLOUŠŤKA
DESKY
(mm)
Bez zapuštění 4,5 – 8,0 ±0,5 - - 8 – 40
Bez zapuštění 10,0 – 12,0 ±1,0 - - 8 – 40
Se zapuštěním 4,5 ±0,5 9,5 ±1,0 2,5 ±0,5 12 – 40
Se zapuštěním 5,5 ±0,5 10,0 ±1,0 2,5 ±0,5 12 – 40
Se zapuštěním 6,5 ±0,5 17,0 ±1,5 5,0 ±1,0 12 – 40
Povrchové úpravy
Záruční doba na stálobarevnost (dle výrobce barev)
je minimálně 3 roky.
Barevné odstíny desek CETRIS ® FINISH, PROFIL
FINISH a AKUSTIC FINISH lze volit podle vzorníku
RAL nebo NCS. Barevný odstín desek CETRIS ®
LASUR lze volit podle vzorníku na zadní straně tohoto
katalogu. Vhodnost zvoleného barevného odstínu
však doporučujeme s námi konzultovat. Rubová
strana desek CETRIS ® FINISH, FINISH PROFIL,
LASUR a AKUSTIC FINISH je opatřena ochranným
základním nátěrem, který nemá pravidelnou strukturu,
vzhled a dostatečnou kryvost. Nátěr nemá
specifikovaný barevný odstín, požadavek na provedení
v bílém nebo transparentním odstínu musí být
předem uveden v objednávce. Povrch rubové strany
desek může být v ploše nepatrně narušen manipulací
související s výrobou desek CETRIS ® .
Pokud je na žádost zákazníka vyroben vzorek s požadovaným
barevným odstínem, slouží tento pouze
pro orientační informaci o zvoleném barevném
odstínu a stupni kryvosti (rozdíl v ručním nanášení
barvy na vzorek a strojním nanášením při sériové
výrobě).
23

2 Výrobní
program
Poznámky
24

www.cetris.cz/pagedata_cz/vlastnosti-desek.pdf
Základní vlastnosti
cementotřískových desek CETRIS ®
3
Základní vlastnosti
Lineární roztažnost
Zátěžové tabulky
Tepelně technické vlastnosti
Zvukově izolační vlastnosti
Parapropustnost
Požární vlastnosti
Odolnost desky vůči blokovému výboji vysokého napětí a nízké intenzity
3.1
3.2
3.3
3.4
3.5
3.6
3.7
3.8

3 Základní vlastnosti
cementotřískových desek CETRIS ®
www.cetris.cz/pagedata_cz/vlastnosti-desek.pdf
3.1 Základní vlastnosti
TABULKA ZÁKLADNÍCH FYZIKÁLNĚ MECHANICKÝCH VLASTNOSTÍ
CEMENTOTŘÍSKOVÝCH DESEK CETRIS ®
NORMOVÉ HODNOTY
PRŮMĚRNÉ HODNOTY
SKUTEČNĚ DOSAHOVANÉ
Objemová hmotnost dle ČSN EN 323 min. 1 000 kg/m 3 1 350 kg/m 3
Pevnost v tahu za ohybu dle ČSN EN 310 min. 9,0 N/mm 2 min. 11,5 N/mm 2
Modul pružnosti dle ČSN EN 310 min. 4 500 N/mm 2 min. 6 800 N/mm 2
Pevnost v tahu kolmo na rovinu desky dle ČSN EN 319 min. 0,5 N/mm 2 min. 0,63 N/mm 2
Hmotnostní rovnovážná vlhkost při 20° a relativní vlhkosti 50 % dle EN 634-1 9 ±3 % 9,5 %
Lineární roztažnost při změně vlhkosti vzduchu z 35% na 85% při 23 °C dle ČSN EN 13 009 max. 0,122 %
Součinitel tepelné roztažnosti dle ČSN EN 13 471 10 × 10 -6 K -1
Nasákavost desky při uložení ve vodě po dobu 24 hodin max. 16 %
Tloušťkové bobtnání při uložení ve vodě po dobu 24 hodin max. 1,5 % max. 0,28 %
Součinitel tepelné vodivosti dle ČSN EN 12 664
tl. 8 mm – 0,200 W/mK
tl. 22 mm – 0,251 W/mK
tl. 40 mm – 0,287 W/mK
Vzduchová neprůzvučnost dle ČSN 73 0513
tl. 8 mm – 30 dB
tl. 24 mm – 33 dB
tl. 40 mm – 35 dB
Faktor difuzního odporu dle ČSN EN ISO 12 572
tl. 8 mm – 52,8
tl. 40 mm – 69,2
Hmotnostní aktivita Ra 226 150 Bq/kg 22 Bq/kg
Index hmotnostní aktivity I = 0,5 I = 0,21
Rozlupčivost po cyklování ve vlhkém prostředí dle ČSN EN 321 min. 0,3 N/mm 2 min. 0,41 N/mm 2
Tloušťkové bobtnání po cyklování ve vlhkém prostředí dle ČSN EN 321 max. 1,5 % max. 0,31 %
Mrazuvzdornost při 100 cyklech dle ČSN EN 1328 R L > 0,7 R L = 0,97
Odpad po 100 cyklech Odpad po 100 cyklech
Odolnosti povrchu proti působení vody a chemických rozmrazovacích látek ČSN 73 1326
max. 800 g/m 2 (metoda A) max. 20,4 g/m 2 (metoda A)
Odpad po 75 cyklech Odpad po 100 cyklech
max. 800 g/m 2 (metoda C) max. 47,8 g/m 2 (metoda C)
Odolnost vůči obloukovému výboji vysokého napětí a nízké intenzity dle EN 61 621
tl. 10 mm – min. 143 sec
pH desky 12,5
Součinitel smykového tření ČSN 74 4507
statický μ s = 0,73
dynamický μ d = 0,76
Tabulka základních požárních vlastností
Reakce na oheň dle EN 13 501-1
Index šíření plamene po povrchu dle ČSN 73 0863
3.2 Lineární roztaÏnost
Jednou z vlastností v˘robkÛ, které obsahují podíl
dfievní hmoty, je lineární roztaÏnost a smr‰tûní pfii
zmûnách vlhkosti ovzdu‰í. Toto se t˘ká i desek
CETRIS ® a pfii jejich pouÏití je nutno s touto vlastností
poãítat a umoÏnit deskám CETRIS ® dilatovat.
U oplá‰tûní svisl˘ch konstrukcí se dilatace vyná‰í
po 1250 mm v ‰ífice 4 – 5 mm, po 3350 mm v ‰ífice
12 mm. U nosn˘ch vodorovn˘ch konstrukcí (napfi.
podlahy) se desky CETRIS ® kladou na sraz a dilataãní
spáry se vytvofií okolo stûn v ‰ífice min. 15 mm.
Rozmûrové zmûny nemají vliv na kvalitu ani na
trvanlivost desek CETRIS ® .
Dosažená hodnota
A2-s1,d0
i = 0 mm/min
desorpce
sorpce
Lineární zmûna desek CETRIS ® vlivem vlhkosti
26

www.cetris.cz/pagedata_cz/vlastnosti-desek.pdf
Základní vlastnosti
cementotřískových desek CETRIS ®
3
3.3 ZátûÏové tabulky
Statick˘ v˘poãet únosnosti desek CETRIS ® byl
proveden pro uloÏení desek na nosnících (desky
pÛsobí jako spojit˘ nosník). SpolupÛsobení jednotliv˘ch
desek CETRIS ® u nosníkÛ o dvou a více polích
je zaji‰tûno slepením spoje na pero a dráÏku,
u men‰ích tlou‰tûk slepením hran.
V˘poãet byl proveden za pfiedpokladu pruÏného
chování materiálu a pfii respektování následujících
mechanicko-fyzikálních vlastností:
• pevnost v tahu za ohybu min. 9 Nmm -2
• modul pruÏnosti min. 4500 Nmm -2
• objemová hmotnost 1400 kg/m 3
Pfii stanovení únosnosti byl zapoãítán vliv vlastní
tíhy desky. Maximální normálová napûtí v krajních
vláknech pfii zatíÏení nepfiesáhnou 3,60 Nmm -2
(je dosaÏeno 2,5 násobné bezpeãnosti). Maximální
pruÏn˘ prÛhyb od provozního zatíÏení vãetnû
vlastní tíhy nepfiesáhne 1/300 rozpûtí.
ZátûÏová tabulka CETRIS ® – zatíÏení soustfiedûné – nosník o 1 poli
(platí napfi. pro urãování tlou‰Èky desky – podhledu zatíÏeného osamûl˘m bfiemenem)
V˘poãtem se ovûfiilo, Ïe pro únosnost desek CET-
RIS ® je rozhodující soustfiedûné zatíÏení. V následujících
tabulkách a grafech je uvaÏováno zatíÏení
na plochu 50 x 50 mm uprostfied desky ‰ífiky min.
1 m (dle EN). Statick˘ v˘poãet dále pfiedpokládá,
Ïe zatíÏení pÛsobí pfiímo na povrch desky.
Uvedené podklady nelze uÏít pro fie‰ení podlahov˘ch
konstrukcí. Vzorové fie‰ení podlah z desek
CETRIS ® a zátûÏové tabulky tûchto podlah jsou
uvedeny v kapitole ã. 7 Podlahové systémy CETRIS ® .
Rozpûtí nosníkÛ
Maximální zatíÏení F (kN)
l (mm)
tl. 10 tl. 12 tl. 14 tl. 16 tl. 18 tl. 20 tl. 22 tl. 24 tl. 26 tl. 28 tl. 30 tl. 32
200 0,298 0,431 0,587 0,767 0,972 1,201 1,454 1,731 2,032 2,357 2,707 3,080
250 0,291 0,420 0,573 0,750 0,951 1,175 1,423 1,694 1,990 2,309 2,651 3,018
300 0,250 0,410 0,559 0,732 0,929 1,148 1,391 1,657 1,946 2,259 2,595 2,954
350 0,205 0,361 0,545 0,714 0,906 1,121 1,359 1,619 1,903 2,209 2,538 2,889
400 0,170 0,302 0,489 0,695 0,883 1,093 1,326 1,581 1,858 2,157 2,479 2,824
450 0,141 0,255 0,417 0,632 0,860 1,065 1,292 1,541 1,812 2,105 2,420 2,757
500 0,117 0,216 0,357 0,546 0,789 1,036 1,258 1,501 1,766 2,053 2,360 2,690
550 0,097 0,183 0,307 0,473 0,688 0,958 1,223 1,461 1,719 1,999 2,300 2,622
600 0,078 0,154 0,263 0,410 0,601 0,842 1,137 1,420 1,672 1,945 2,239 2,553
650 0,062 0,128 0,225 0,356 0,526 0,741 1,006 1,325 1,624 1,891 2,177 2,483
700 0,047 0,105 0,191 0,308 0,461 0,654 0,892 1,179 1,520 1,836 2,115 2,414
750 0,033 0,084 0,160 0,265 0,402 0,576 0,790 1,050 1,359 1,720 2,052 2,343
800 0,020 0,065 0,132 0,226 0,349 0,506 0,700 0,935 1,216 1,544 1,925 2,273
850 0,007 0,047 0,106 0,190 0,301 0,443 0,619 0,832 1,087 1,387 1,734 2,132
900 0,030 0,082 0,157 0,257 0,385 0,545 0,739 0,971 1,245 1,562 1,926
950 0,014 0,060 0,127 0,217 0,333 0,478 0,654 0,866 1,116 1,406 1,739
1000 0,039 0,098 0,179 0,284 0,416 0,577 0,770 0,998 1,264 1,570
1050 0,020 0,072 0,144 0,239 0,358 0,505 0,682 0,890 1,134 1,415
1100 0,001 0,047 0,112 0,197 0,306 0,439 0,600 0,791 1,014 1,272
1150 0,024 0,082 0,158 0,256 0,378 0,525 0,700 0,904 1,141
1200 0,003 0,053 0,122 0,211 0,321 0,455 0,615 0,802
F
3,500
Únosnost desek CETRIS ® pro lokální zatíÏení 1 pole
l
(F)
3,000
2,500
tl. 32 mm
tl. 30 mm
tl. 28 mm
2,000
tl. 26 mm
1,500
1,000
0,500
0,000
(l)
27

3 Základní vlastnosti
cementotřískových desek CETRIS ®
www.cetris.cz/pagedata_cz/vlastnosti-desek.pdf
ZátûÏová tabulka CETRIS ® – zatíÏení liniové – nosník o 1 poli
(platí napfi. pro urãování tlou‰Èky desky zatíÏené liniov˘m zatíÏením)
Rozpûtí nosníkÛ
Maximální zatíÏení F (kN/m)
l (mm)
tl. 10 tl. 12 tl. 14 tl. 16 tl. 18 tl. 20 tl. 22 tl. 24 tl. 26 tl. 28 tl. 30 tl. 32
200 1,186 1,711 2,332 3,050 3,863 4,772 5,777 6,878 8,076 9,369 10,758 12,243
250 0,938 1,361 1,857 2,430 3,079 3,805 4,608 5,488 6,444 7,477 8,588 9,774
300 0,640 1,121 1,539 2,014 2,554 3,158 3,826 4,558 5,353 6,213 7,137 8,125
350 0,459 0,810 1,301 1,716 2,178 2,694 3,265 3,891 4,572 5,307 6,098 6,943
400 0,340 0,606 0,980 1,480 1,894 2,344 2,842 3,389 3,983 4,626 5,316 6,054
450 0,257 0,465 0,758 1,151 1,657 2,070 2,512 2,996 3,523 4,093 4,706 5,361
500 0,196 0,362 0,597 0,913 1,321 1,833 2,246 2,681 3,154 3,665 4,215 4,803
550 0,150 0,285 0,477 0,735 1,070 1,491 2,006 2,421 2,850 3,313 3,812 4,345
600 0,114 0,225 0,384 0,599 0,878 1,228 1,659 2,178 2,595 3,018 3,474 3,962
650 0,085 0,177 0,310 0,491 0,726 1,022 1,387 1,827 2,348 2,767 3,187 3,635
700 0,061 0,138 0,250 0,404 0,604 0,857 1,169 1,546 1,993 2,517 2,939 3,354
750 0,041 0,106 0,201 0,332 0,504 0,722 0,991 1,317 1,704 2,158 2,683 3,109
800 0,024 0,078 0,159 0,272 0,421 0,610 0,844 1,128 1,466 1,862 2,321 2,848
850 0,009 0,054 0,124 0,221 0,350 0,516 0,721 0,970 1,266 1,615 2,019 2,483
900 0,034 0,093 0,177 0,290 0,435 0,615 0,835 1,097 1,406 1,764 2,175
950 0,015 0,066 0,139 0,238 0,366 0,525 0,720 0,952 1,227 1,546 1,912
1000 0,042 0,106 0,192 0,305 0,446 0,619 0,827 1,072 1,358 1,686
1050 0,021 0,076 0,152 0,252 0,377 0,532 0,718 0,937 1,194 1,489
1100 0,001 0,049 0,116 0,204 0,316 0,454 0,621 0,819 1,050 1,317
1150 0,025 0,083 0,162 0,262 0,386 0,536 0,714 0,923 1,165
1200 0,003 0,054 0,123 0,213 0,324 0,459 0,621 0,810 1,029
Únosnost desek CETRIS ® pro liniové zatíÏení 1 pole
F
tl. 28 mm
tl. 30 mm
tl. 32 mm
(F)
tl. 26 mm
l
(l)
28

www.cetris.cz/pagedata_cz/vlastnosti-desek.pdf
Základní vlastnosti
cementotřískových desek CETRIS ®
3
ZátûÏová tabulka CETRIS ® – zatíÏení spojité – nosník o 1 poli
(platí napfi. pro urãování tlou‰Èky desky pouÏité jako ztracené bednûní)
Rozpûtí nosníkÛ
Maximální zatíÏení q (kN/m 2 )
l (mm)
tl. 10 tl. 12 tl. 14 tl. 16 tl. 18 tl. 20 tl. 22 tl. 24 tl. 26 tl. 28 tl. 30 tl. 32
200 11,860 17,112 23,324 30,496 38,628
250 6,004 10,449 14,857 19,437 24,631 30,440
300 3,416 5,976 9,560 13,429 17,028 21,053 25,505 30,384
350 2,099 3,701 5,948 8,947 12,444 15,393 18,657 22,234 26,124 30,328
400 1,360 2,424 3,920 5,920 8,496 11,720 14,212 16,944 19,916 23,128 26,580 30,272
450 0,913 1,652 2,695 4,091 5,892 8,148 10,910 13,317 15,660 18,192 20,913 23,825
500 0,628 1,159 1,911 2,922 4,227 5,864 7,870 10,281 12,615 14,661 16,860 19,213
550 0,437 0,829 1,387 2,139 3,113 4,336 5,836 7,641 9,778 12,048 13,861 15,801
600 0,304 0,600 1,024 1,596 2,340 3,276 4,424 5,808 7,448 9,364 11,580 13,205
650 0,210 0,436 0,763 1,208 1,787 2,517 3,414 4,496 5,780 7,282 9,018 11,007
700 0,140 0,316 0,572 0,922 1,380 1,959 2,672 3,533 4,555 5,752 7,137 8,723
750 0,088 0,225 0,428 0,708 1,075 1,540 2,115 2,810 3,636 4,603 5,724 7,009
800 0,048 0,156 0,319 0,544 0,842 1,220 1,689 2,256 2,932 3,724 4,643 5,696
850 0,016 0,102 0,233 0,416 0,660 0,971 1,356 1,825 2,383 3,040 3,801 4,674
900 0,060 0,165 0,315 0,516 0,773 1,094 1,484 1,951 2,499 3,136 3,867
950 0,025 0,111 0,235 0,401 0,616 0,884 1,212 1,604 2,066 2,603 3,221
1000 0,067 0,169 0,308 0,488 0,714 0,991 1,323 1,715 2,172 2,698
1050 0,032 0,116 0,232 0,383 0,575 0,810 1,094 1,428 1,819 2,269
1100 0,002 0,071 0,169 0,297 0,460 0,661 0,904 1,191 1,527 1,915
1150 0,035 0,116 0,225 0,364 0,537 0,745 0,994 1,284 1,620
1200 0,004 0,072 0,164 0,284 0,432 0,612 0,828 1,080 1,372
q
Únosnost desek CETRIS ® pro spojité zatíÏení 1 pole
l
(q)
tl. 26 mm
tl. 28 mm
tl. 30 mm
tl. 32 mm
(l)
29

3 Základní vlastnosti
cementotřískových desek CETRIS ®
www.cetris.cz/pagedata_cz/vlastnosti-desek.pdf
3.4 Tepelně technické vlastnosti
Tepelná vodivost neboli souãinitel tepelné vodivosti
je nejv˘znamnûj‰í ukazatel stavebních
materiálÛ z hlediska tepelné techniky. Cementotfiískové
desky CETRIS ® díky svému dokonalému
Grafická závislost souãinitele tepelné vodivosti λ a tlou‰Èky materiálu d
spojení dfieva a cementu bez pfiítomnosti vzdu‰-
n˘ch pórÛ jsou velmi dobr˘m vodiãem tepla.
Z tohoto dÛvodu nachází uplatnûní v‰ude tam,
kde je poÏadována pevnost materiálu s co nejmen‰ím
tepeln˘m odporem, kter˘
by zpÛsoboval tepelné ztráty,
napfi. u podlahového vytápûní.
Podlahovému topení je vûnována
samostatná ãást v kapitole
7.10 Podlahové topení.
λ = max. 0,287 W/mK
(pfii hmotnostní vlhkosti
9 3 %)
Pfii vy‰‰ích vlhkostech roste tepelná
vodivost úmûrnû, nemûla
by v‰ak pfiesáhnout hodnotu
0,35 W/mK.
Tepelná vodivost desek CETRIS ®
v závislosti na tlou‰Èce:
Tlou‰Èka Tepelná Tepeln˘
desek CETRIS ® vodivost odpor R
(mm) λ (W/mK) (m 2 K/W)
8 0,200 0,040
24 0,251 0,096
40 0,287 0,139
V˘‰e uvedené hodnoty tepelné vodivosti jsou namûfiené
v suchém stavu, vliv vlhkosti na tepelnou
vodivost v‰ak není zanedbateln˘. Se stoupající
vlhkostí se zvy‰uje i tepelná vodivost materiálu,
proto je vhodné udávat hodnotu tepelné vodivosti
v ustálené vlhkosti desek CETRIS ® .
3.5 Zvukovû izolaãní vlastnosti
Podle vyhodnocení zkou‰ek akustick˘ch vlastností
V˘zkumného ústavu pozemních staveb Praha
mají desky CETRIS ® v˘borné akustické vlastnosti a
jsou vhodné k oplá‰Èování lehk˘ch pfiíãek, stûn a
stropÛ a lze je také pouÏít jako zvukovû izolaãní
podhledy. Cementotfiískové desky CETRIS ® mají
nízkou pohltivost hluku, jsou tedy prvkem odraziv˘m.
Pro zv˘‰ení akustické pohltivosti je tfieba
desky CETRIS ® pouÏít spolu s absorbãním materiálem.
Pro pouÏití desek z akustického hlediska byly
ovûfieny následující veliãiny:
ztrátov˘ ãinitel 0,013
rychlost ‰ífiení podéln˘ch vln 2 128 m/s
materiálová konstanta 22,7
index R w tl. 8, 10 mm 30 dB
tl. 12, 14 mm
31 dB
tl. 16, 20 mm
32 dB
tl. 24 mm
33 dB
tl. 32 mm
34 dB
tl. 40 mm
35 dB
30

www.cetris.cz/pagedata_cz/vlastnosti-desek.pdf
Základní vlastnosti
cementotřískových desek CETRIS ®
3
Neprůzvučnost stěnových konstrukcí opláštěných
cementotřískovou deskou CETRIS ®
Jednou z možností jak snížit přenos hluku od zdroje
k příjemci je účinná protihluková ochrana. Schopnost
stavebních konstrukcí přenášet a zeslabovat akustický
výkon šířící se vzduchem zabezpečují akustické
materiály (izolace apod.).
Vzduchová neprůzvučnost je vlastnost konstrukce
zvukově izolovat dvě sousední místnosti z hlediska
zvuku přenášeného vzduchem. Základní pravidlo –
čím je hodnota vzduchové neprůzvučnosti vyšší,
tím lépe!
Vážená laboratorní vzduchová neprůzvučnost
Rw (dB) vybraných stěnových konstrukcí opláštěných
cementotřískovou deskou CETRIS ® byla
změřená v laboratoři na vzorcích s předepsanou
velikostí podle EN ISO 140-3 Akustika – Měření
zvukové izolace stavebních konstrukcí a v budovách
– Část 3: Laboratorní měření vzduchové neprůzvučnosti
stavebních konstrukcí. Pro ostatní
skladby stěn a příček jsou hodnoty neprůzvučnosti
uvedené v tabulce na str. 134 (kapitola Aplikace desek
CETRIS ® v požární ochraně, přehled požárních
stěn) stanoveny výpočtem.
Vážená stavební neprůzvučnost R`w (dB) – změřená
na konkrétní stavební konstrukci na stavbě.
Z důvodu rozdílnosti podmínek pro měření (vliv
bočních cest) jsou výsledky na stavbě vždy horší
než v laboratoři.
Pro stavební neprůzvučnost R`w (dB) platí vztah:
R`w = Rw – k (dB)
kde k je korekce závislá na vedlejších cestách šíření
vzduchu (běžně k = 2 – 3 dB, u složených konstrukcí
je korekce větší a doporučuje se určit individuálně
se znalostí okolí a bočních cest).
Orientační skladby – požadavky na zvukovou izolaci mezi místnostmi v budovách
dle ČSN 73 0532 Akustika – Hodnocení zvukové izolace stavebních konstrukcí a v budovách
PROSTOR
POŽADAVKY NA
ZVUKOVOU IZOLACI
PŘÍČEK R´w
Bytové domy – jedna obytná místnost vícepokojového bytu
Všechny ostatní místnosti téhož
bytu, pokud nejsou funkční součástí
chráněného prostoru
Bytové domy – byt
Všechny místnosti druhých
bytů
Veřejně používané prostory
(schodiště, chodby apod.)
Veřejně nepoužívané prostory
(např. půdy)
Průchody, podchody
42 dB
52 dB
52 dB
47 dB
52 dB
Hotely a ubytovací zařízení – ložnicový prostor, pokoje hostů
Pokoje jiných hostů
Veřejně používané prostory
(chodby, schodiště)
47 dB
47 dB
Nemocnice, sanatoria… – lůžkové pokoje, pokoje lékařů
Lůžkové pokoje, vyšetřovny
Prostory vedlejší a pomocné
Školy apod. – Výukové prostory
Výukové prostory
Veřejně používané prostory
Hlučné prostory (tělocvičny,
dílny, jídelny) LA,max ≤ 85 dB
Kanceláře a pracovny
Kanceláře a pracovny
Pracovny se zvýšenými nároky
na ochranu před hlukem
47 dB
47 dB
47 dB
42 dB
52 dB
37 dB
47 dB
NAVRŽENÁ SKLADBA
CETRIS ® 12 mm, CW profil 75 + 60 mm
minerální vlny, CETRIS ® 12 mm
CETRIS ® 2 × 12 mm, CW profil 75 + 60 mm
minerální vlny, CETRIS ® 2 × 12 mm
CETRIS ® 2 × 12 mm, CW profil 75 + 60 mm
minerální vlny, CETRIS ® 2 × 12 mm
CETRIS ® 12 mm, CW profil 75 + 60 mm
minerální vlny, CETRIS ® 12 mm
CETRIS ® 2 × 12 mm, CW profil 75 + 60 mm
minerální vlny, CETRIS ® 2 × 12 mm
CETRIS ® 12 mm, CW profil 75 + 60 mm
minerální vlny, CETRIS ® 12 mm
CETRIS ® 12 mm, CW profil 75 + 60 mm
minerální vlny, CETRIS ® 12 mm
CETRIS ® 12 mm, CW profil 75 + 60 mm
minerální vlny, CETRIS ® 12 mm
CETRIS ® 12 mm, CW profil 75 + 60 mm
minerální vlny, CETRIS ® 12 mm
CETRIS ® 12 mm, CW profil 75 + 60 mm
minerální vlny, CETRIS ® 12 mm
CETRIS ® 12 mm, CW profil 75 + 60 mm
minerální vlny, CETRIS ® 12 mm
CETRIS ® 2 × 12 mm, CW profil 75 + 60 mm
minerální vlny, CETRIS ® 2 × 12 mm
CETRIS ® 12 mm, CW profil 75, CETRIS ®
12 mm
CETRIS ® 12 mm, CW profil 75 + 60 mm
minerální vlny, CETRIS ® 12 mm
31

3 Základní vlastnosti
cementotřískových desek CETRIS ®
www.cetris.cz/pagedata_cz/vlastnosti-desek.pdf
Laboratorní měření vzduchové neprůzvučnosti podle ČSN EN ISO 140-3
Stěna č. 1
d2 d1
D
Složení:
• deska CETRIS ® tl. 14 mm
• dřevěný rám tl. 120 mm
• ORSIL Uni 2 × 60 mm
• sádrokartonová deska KNAUF GKB tl. 12,5 mm
Vyhodnocení dle ČSN EN ISO 717-1
R w (C; C tr) = 46 (-2; -6) dB
R (dB)
60
50
40
30
20
63 125 250 500 1000 2000 4000 f (Hz)
FREKVENCE Hz 100 125 160 200 250 315 400 500 630 800 1 000 1 250 1 600 2 000 2 500 3 150 4 000 5 000
R 1/3 okt. dB 25,6 26,7 33,2 38,1 38,0 38,2 40,8 42,9 46,5 47,6 49,5 50,6 50,1 45,5 44,7 46,4 51,1 56,6
Stěna č. 2
Složení:
• deska CETRIS ® tl. 12 mm
• CW profil 75 mm
• deska CETRIS ® tl. 12 mm
d
D a d
Vyhodnocení dle ČSN EN ISO 717-1
R w (C; C tr) = 43 (-2; -5) dB
R (dB)
60
50
40
30
20
63 125 250 500 1000 2000 4000 f (Hz)
FREKVENCE Hz 100 125 160 200 250 315 400 500 630 800 1 000 1 250 1 600 2 000 2 500 3 150 4 000 5 000
R 1/3 okt. dB 25,2 25,4 28,8 30,7 34,8 38,3 38,9 41,7 45,0 47,7 49,7 50,7 50,3 42,3 38,7 47,5 48,6 56,2
Stěna č. 3
d
R (dB)
70
d a
D
Vyhodnocení dle ČSN EN ISO 717-1
R w (C; C tr) = 52 (-2; -5) dB
60
50
Složení:
• deska CETRIS ® tl. 12 mm
• CW profil 75 mm
• ORSIL Hardsil 60 mm
• deska CETRIS ® tl. 12 mm
40
30
63 125 250 500 1000 2000 4000 f (Hz)
FREKVENCE Hz 100 125 160 200 250 315 400 500 630 800 1 000 1 250 1 600 2 000 2 500 3 150 4 000 5 000
R 1/3 okt. dB 33,2 35,3 38,5 40,3 45,7 48,0 51,2 53,2 53,0 52,3 54,3 54,5 55,1 50,2 46,2 51,8 55,1 58,4
32

www.cetris.cz/pagedata_cz/vlastnosti-desek.pdf
Základní vlastnosti
cementotřískových desek CETRIS ®
3
Stěna č. 4
Složení:
• 2× deska CETRIS ® tl. 12 mm
• CW profil 75 mm
• ORSIL Hardsil 60 mm
• 2× deska CETRIS ® tl. 12 mm
a d
D
d
Vyhodnocení dle ČSN EN ISO 717-1
R w (C; C tr) = 56 (-1; -3) dB
R (dB)
70
60
50
40
30
63 125 250 500 1000 2000 4000 f (Hz)
FREKVENCE Hz 100 125 160 200 250 315 400 500 630 800 1 000 1 250 1 600 2 000 2 500 3 150 4 000 5 000
R 1/3 okt. dB 44,5 44,8 45,5 44,3 48,4 49,8 52,4 54,2 54,0 55,2 57,5 58,4 60,4 59,0 55,2 61,4 64,4 67,6
Poznámka: Měření desek provedlo Centrum stavebního inženýrství, a. s. Praha, pracoviště Zlín v říjnu 2006 za následujích podmínek:
Plocha zkušebního vzorku 10,3 m 2 , objem vysílací komory 90,3 m 3 , objem přijímací komory 70 m 3 , teplota 18 – 19 °C, relativní vlhkost 44 – 47 %
3.6 Paropropustnost
Difuze je schopnost pronikání molekul plynu, páry,
nebo kapaliny mezi molekuly pórovitého materiálu.
V pfiípadû kdy pórovit˘ materiál oddûluje dvû
prostfiedí, mezi nimiÏ je rozdíl ãásteãn˘ch tlakÛ
vodní páry, dochází k difuzi vodní páry. Difuze
probíhá z prostfiedí, kde je ãásteãn˘ tlak vodní
páry vy‰‰í a dochází k ní v makrokapilárách, které
mají prÛmûr d > 10 -7 m, protoÏe v takov˘chto kapilárách
nedochází ke kapilární kondenzaci.
Difuze (faktor difuzního odporu) se zkou‰í dle
âSN EN ISO 12 572 Tepelnû vlhkostní chování
stavebních materiálÛ a v˘robkÛ – Stanovení prostupu
vodní páry. Difuze je testována na pfiesnû
definovaném vzorku, kter˘ tûsnû uzavírá prostor
zku‰ební misky obsahující buì vysou‰edlo
(Silikagel) nebo nasycen˘ roztok (mokrá miska).
Sestava se umisÈuje do zku‰ební komory s fiízenou
teplotou a vlhkostí vzduchu. Z dÛvodu rozdílného
ãásteãného tlaku vodní páry mezi prostorem zku-
‰ební misky a komorou zaãnou vodní páry proudit
skrz propustné vzorky. Pravideln˘m váÏením sestavy
se stanoví prostup vodní páry v ustáleném
stavu.
Schopnosti stavebních materiálÛ propou‰tût vodní
páry difuzí je moÏné vyjádfiit:
• souãinitelem difuzní vodivosti
(difuze vodních par) δ
• faktorem difuzního odporu μ
• ekvivalentní difuzní tlou‰Èkou sd
Mezi tûmito hodnotami hodnotami jsou pfiesnû
definované vztahy.
Souãinitelem difuzní vodivosti (difuze vodních par)
δ (s) je souãin propustnosti vodní páry a tlou‰Èky
homogenního vzorku. Souãinitel byl stanoven
u cementotfiískové desky CETRIS ® v roce 1991
(dle âSN 72 7031, testována tl. 12 mm) hodnotou
0,00239 x 10 -9 s, nebo 8,604 x 10 -6 g/mhPa.
Více uÏívaná je hodnota faktoru difuzního odporu
μ (bez rozmûru), coÏ je podíl souãinitele difuzní
vodivosti vodní páry a stavebního materiálu.
Faktor vyjadfiuje, kolikrát vût‰í je difuzní odpor
stavebního materiálu ve srovnání s vrstvou vzduchu
o stejné tlou‰Èce a teplotû, platí tedy ãím vy‰‰í
hodnota odporu – tím ménû propustn˘ materiál
(minerální vlny dosahují hodnot 1–2, polystyren
a beton hodnot 120–150, hydroizolace hodnot
v tisících). Faktor difuzního odporu byl stanoven
zkou‰kou podle âSN EN ISO 12 572 u desek
CETRIS ® s tímto v˘sledkem:
• pro tl. 8 mm (nejtenãí) μ = 52,8
• pro tl. 40 mm (nejsilnûj‰í) μ = 69,2
Ekvivalentní difuzní tlou‰Èka sd (m) – tlou‰Èka
ekvivalentní vzduchové mezery je tlou‰Èka vrstvy
klidného vzduchu, kter˘ má stejn˘ difuzní odpor
jako zku‰ební vzorek.
Pro cementofiískovou desku CETRIS ® je ekvivalentní
difuzní tlou‰Èka obecnû sd = μ x d , kde d je
tlou‰Èka materiálu, tzn.:
• pro tl. 8 mm (nejtenãí)
sd = 52,8 x 0,008 = 0,43 m
• pro tl. 40 mm (nejsilnûj‰í)
sd = 69,2 x 0,040 = 2,78 m
• pro jiné tlou‰Èky (obecnû)
sd = μ x d
d . . . . . . tlou‰Èka desky CETRIS ® vm
μ . . . . . . interpolovaná hodnota z tabulky
(pro tl. 10–38 mm)
Tlou‰Èka desky CETRIS (mm)
tl. 8 tl. 10 tl. 12 tl. 14 tl. 16 tl. 18 tl. 20 tl. 22 tl. 24 tl. 26 tl. 28 tl. 30 tl. 32 tl. 34 tl. 36 tl. 38 tl. 40
μ 52,8 53,7 54,6 55,5 56,4 57,3 58,2 59,1 60 60,9 61,8 62,7 63,6 65 66,4 67,8 69,2
sd (m) 0,43 0,54 0,66 0,78 0,90 1,03 1,16 1,30 1,44 1,58 1,73 1,88 2,04 2,21 2,39 2,58 2,78
33

3 Základní vlastnosti
www.cetris.cz/pagedata_cz/vlastnosti-desek.pdf
3.7 Požární vlastnosti
Klasifikace cementotřískové desky podle třídy
reakce na oheň dle evropské normy
Pro jednotnou klasifikaci stavebních materiálů byl
zaveden nový systém, který byl kompletován a implementován
jako norma EN 13 501-1 Požární klasifikace
stavebních výrobků a konstrukcí staveb
- Část 1: Klasifikace podle výsledků zkoušek reakce
na oheň.
Tento nový systém odstraňuje v dané oblasti principiální
rozdíly v národních systémech zemí EU,
jako závažnou překážku ve vzájemném obchodu.
Další jeho výhodou je přesnější hodnocení stavebních
výrobků. Podle nových zkušebních norem se
těsněji blíží výsledkům velkorozměrových zkoušek,
tj. chování při reálném požáru.
Pro klasifikaci cementotřísková desky CETRIS ® ,
podle její reakce na oheň byly využity výsledky
zkoušek podle následujících evropských norem:
cementotřískových desek CETRIS ® Nová aplikace cementotřískové desky CETRIS ®
• ČSN EN ISO 1182:2002 – Zkouška nehořlavosti
• ČSN EN ISO 1716:2002 – Stanovení spalného
tepla
• EN 13823:2002 – Zkouška jednotlivým hořícím
předmětem (SBI)
• EN ISO 11925-2:2002 – Zkouška zápalnosti malým
zdrojem plamene (zkouška zápalnosti)
Na základě těchto zkoušek provedených v IBS –
Institut für Brandschutztechnik und Sicherheitsforschung
Linz (Rakousko) je cementotřísková deska
CETRIS ® zařazena do třídy A2. Její dopňková klasifikace
podle tvorby kouře je s1, podle plameně
hořících kapek (částic) je d0, to znamená, že po
úpravě je klasikace A2-s1,d0. Tento výsledek je
platný pro klasifikaci chování při požáru s vyjímkou
podlahových krytin.
Cementotřísková deska je klasifikována (zatříděna)
i dle dalších národních norem:
• dle DIN 4102 (Zulasung Z-9.1-267, provedl Forschungs
und Materialprufungsanstalt Stuttgart
• Otto Graf Institut, protokol č. 16-24636 a,
č. 16-24236 b, č. 16-991 211 000/02a),) do třídy
B1 – schwer entflambar (těžce vzplanutelný)
• dle PN-B-02874:1996 (Protokol č. NP-595/02/JF,
provedl ) – klasifikace niezapalny.
3.8 Odolnost desky vůči obloukovému výboji vysokého napětí
a nízké intenzity
Cementotřísková deska CETRIS ® je univerzální deskový
materiál pro užití v interiéru a exteriéru. Oproti
jiným deskovým materiálům vyniká především díky
vysoké odolnosti vůči povětrnostním vlivům, ohni,
mechanickému porušení a užitím v náročných technologických
prostorech.
Na základě poptávky ze strany elektrárenských distribučních
společností byla cementotřísková deska
CETRIS ® odzkoušena na odolnost vůči obloukovému
výboji vysokého napětí a nízké intenzity dle
ČSN EN 61 621:1998 (IEC 61621:1997).
Odůvodnění: Průměrná i minimální hodnota naměřených
časů do vytvoření vodivé cesty je menší
než vypínací časy ochran vedení distribučních sítí
vysokého i nízkého napětí.
Toto testování proběhlo v měsíci květnu 2003
v Elektrotechnickém zkušebním ústavu v Praze -
Tróji na zkušebním zařízení MICAfiL ART 68 s tímto
výsledkem pro desku CETRIS ® , tloušťky 10 mm:
• minimální doba do vytvoření vodivé cesty 143 s
• průměrná doba do vytvoření vodivé cesty
180,25 s
Cementotřísková deska CETRIS ® vyhovuje svoji
odolností vůči elektrickému oblouku v prostorech
s vedením vysokého napětí (kolektory).
34

www.cetris.cz/pagedata_cz/sluzby-povrchove-upravy.pdf
Opracování
cementotřískových desek CETRIS ®
4
Dělení
Vrtání
Frézování
Broušení
4.1
4.2
4.3
4.4

4 Opracování
www.cetris.cz/pagedata_cz/sluzby-povrchove-upravy.pdf
cementotřískových desek CETRIS ® CETRIS ® PROFIL FINISH) je nutné řezat zásadně
Velká výhoda cementotřískových desek CETRIS ® spočívá v tom, že je lze opracovávat všemi běžnými dřevoobráběcími
stroji. Pro profesionální opracování desek CETRIS ® by se měly používat jen nástroje opatřené tvrdokovem.
Desky CETRIS ® lze řezat, vrtat, frézovat a brousit.
4.1 Dělení
Dělení desek lze provádět přímo ve výrobním závodě
podle požadavků zákazníka na speciálním
zařízení. Pokud chce zákazník dělit
desky na vlastním zařízení,
doporučujeme použít běžné
nástroje na dělení dřeva,
opatřené tvrdokovem
(SK plátky). Kvůli docílení
optimální řezné rychlosti
30 – 60 m/s je vhodné
používat stroje
s elektronickou regulací
otáček. Desky s povrchovou
úpravou (CETRIS ® FINISH,
vždy po rubové (neupravené) straně desky, tak aby
nedošlo k porušení lícové – upravené plochy.
Ihned po opracování desek s povrchovou úpravou
je nutné hranu zbavit prachu a opatřit nátěrem.
Při řezání desek CETRIS ® dochází ke vzniku velmi
jemného, prašného odpadu. I když prach neobsahuje
žádné zdravotně závadné látky, doporučujeme jeho
odsávání z důvodů ochrany pracovního prostředí.
Závislost průběhu na řezné rychlosti obráběcího nástroje
n = otáčky nástroje)
4.2 Vrtání 4.3 Frézování 4.4 Broušení
Podle zákazníkem předloženého vrtacího plánu je
možné vrtat desky, včetně zahloubení, přímo ve
výrobním závodě.
Cementotřískové desky CETRIS ® lze dle požadavků
zákazníka frézovat (např. polopero, pero a drážka,
sražení hran apod.).
min. d = 12 mm
Celoplošné strojní broušení cementotřískových
desek CETRIS ® se ve výrobním závodě provádí
pro zhotovení podlahové broušené desky
CETRIS ® PDB z důvodu snížení tloušťkové tolerance
na ±0,3 mm.
Pro vrtání desek CETRIS ® lze použít vrtáky na kov
(HSS). Při ručním vrtání je vhodné použít elektrické
vrtačky s elektronickou regulací otáček. Desky
s povrchovou úpravou (CETRIS ® FINISH, CETRIS ®
PROFIL FINISH) se vrtají zásadně směrem z lícové
(upravené) strany, při vrtání z rubové strany by došlo
k poškození lícové plochy.
d
d
d
45°
d
45°
d
d
min. d = 16 mm
min. d = 8 mm
d
3,2
Ruční broušení lze provádět ve styku desek tam, kde
je nutné odstranit nerovnosti v ploše nebo zdrsnit
povrch desky. Používají se elektrické ruční brusky
s brusným papírem zrnitosti 40 – 80. I v tomto případě
je vhodné odsávání vzniklého prachu.
Pokud chce zákazník frézovat
desky na vlastním zařízení,
platí stejné zásady jako pro
předcházející způsoby opracování.
Při frézování je však
nutno přihlížet k mechanickým
vlastnostem (min.
tloušťky) desek CETRIS ® .
Doporučená řezná rychlost
se pohybuje v intervalu 25
– 35 m/s.
36

www.cetris.cz/pagedata_cz/sluzby-povrchove-upravy.pdf
Spojování
cementotřískových desek CETRIS ®
5
Šroubování 5.1

5 Spojování
cementotřískových desek CETRIS ®
www.cetris.cz/pagedata_cz/sluzby-povrchove-upravy.pdf
Desky CETRIS ® lze upevňovat ke konstrukcím šroubováním popřípadě nýtováním. Použití hřebíků a vrutů do sádrokartonových
desek se nedoporučuje. Všechny druhy spojovacích prostředků musí být povrchově upraveny proti
korozi. Alternativně lze desky CETRIS ® přichytit k nosné konstrukci lepením nebo pomocí příchytek. Oba způsoby
se užívají zejména pro přichycení desek v systému zavěšených odvětraných fasád.
5.1 Šroubování
5.1.1 Kotvení v interiéru
5.1.1.1 Šroubování do dřeva
Pro správné připevnění desek CETRIS ® ke konstrukcím
je nezbytné dodržovat maximální rozteč nosné
konstrukce a připevňujících prvků.
Nejvhodnější pro přichycení desek CETRIS ® jsou
samořezné vruty s dvojchodým závitem, tvrzeným
hrotem a zápustnou hlavou opatřenou břity pro zahloubení.
Jako doplňkový materiál je možno dodat
tento typ vrutů s obchodním označením CETRIS,
průměr 4,2 mm, délka 35, 45, 55 mm pro spojování
dvou desek CETRIS ® v systému plovoucích podlah,
nebo pro připevnění desek na vodorovné a svislé
dřevěné konstrukce (podlahy, příčky, podhledy,
apod.). Při kotvení by vrut do dřevěné konstrukce
měl zasahovat minimálně ze 2/3 své délky, pro přichycení
podlahových desek postačí užít vrut, jehož
délka přesahuje o 20 mm tloušťku desky.
2/3d
d
5.1.1.2 Šroubování do plechu
Pro přichycení desek CETRIS ® na plechové profily je
určen samořezný vrut CETRIS 4,2 × 25 mm (tento
vrut je opatřen závitem až po hlavu), nebo vruty
4,2 × 35, 45, 55 mm (závit do cca 2/3 délky). Jako
nosná konstrukce se používají nejčastěji pozinkované
profily CW a UW. Vodorovné profily UW se kotví
přes zvuko-izolační podložky do konstrukce stropu
(podlahy). Do profilů UW se vkládají svislé profily
CW, které by měly být o cca 15 mm kratší, než je
výška místnosti. Deska CETRIS ® tvořící opláštění
stěn se přichycuje zásadně pouze k svislým profilům
(stojkám – CW). Při kotvení na plechové profily by
měl vrut přesahovat minimálně 10 mm přes tloušťku
desky. Desku CETRIS ® doporučujeme předvrtat.
V místě styku – svislé spáry na svislém CW profilu
se nejprve kotví deska CETRIS ® orientovaná blíže
k stojině CW profilu. Při opačném postupu (kotvení
na měkkou část CW profilu) nebezpečí zdeformování
profilu a následné deformace opláštění!
min. 10 mm
d
Odpor proti vytaÏení vrutu
z cementotfiískové desky CETRIS ®
A) Stanovení odporu proti vytaÏení vrutu
kolmo k rovinû desky:
Zku‰ební metoda:
âSN EN 320
F
Druh vrutu:
CETRIS 4,2 x 35 mm
(pfiedvrtání otvoru
v desce o prÛmûru
3,5 mm)
tl. desky d
odpor
8 mm 597 N
10 mm 788 N
12 mm 1 305 N
B) Stanovení odporu proti vytaÏení vrutu
rovnobûÏnû s rovinou desky:
Zku‰ební metoda:
âSN EN 320
Druh vrutu:
CETRIS 4,2 x 35 mm
(pfiedvrtání otvoru
v desce o prÛmûru
3,5 mm)
d
Samořezný vrut CETRIS do dřeva
Samořezný vrut CETRIS do plechu
Při užití běžných vrutů je nutno otvory pro šrouby předvrtat na 1,2 násobek průměru použitého šroubu
nebo vrutu a doporučujeme také vytvořit zahloubení pro zápustné hlavy. K profesionálnímu šroubování
doporučujeme pneumatické nebo elektrické šroubováky s regulovatelnými otáčkami. Tento způsob je
platný i v exteriéru pouze v případě, kdy je deska CETRIS ® použita jako podklad pod kontaktní zateplovací
systém a ve fasádním překládaném systému PLANK.
tl. desky d
odpor
22 mm 1 039 N
Poznámka: Informativní hodnoty.
38

www.cetris.cz/pagedata_cz/sluzby-povrchove-upravy.pdf
Spojování
cementotřískových desek CETRIS ®
5
5.1.2 Kotvení v exteriéru
Pro připevnění desek CETRIS ® v systému VARIO
(přiznané spáry) se používají nerezové, popř. galvanicky
ošetřené vruty s půlkulatou nebo šestihrannou
hlavou s přítlačnou vodotěsnou podložkou. Tyto
podložky mají spodní stranu opatřenou vrstvou navulkanizovaného
elastomeru EPDM, který zaručuje
vodotěsné a pružné spojení materiálů. Typ vrutu
závisí také na typu podkladu – použitého nosného
roštu. Při kotvení do pozinkované (hliníkové) konstrukce
je možné použít i nýty. Typy vrutů a nýtů
jsou popsány v kapitole 8.7.7 Doplňkové materiály.
V této kapitole najdete i informace o lepení desek
CETRIS ® na nosnou konstrukci lepícím systémem
SikaTack ® Panel.
5.1.3 Vzdálenosti podpor, odstupy vrutů (šroubů)
Stěna vnitřní – bez požadavku na požární odolnost
(popřípadě venkovní opláštění pod zateplovací kontaktní systémy)
Tloušťka desky
(mm)
a
(mm)
b
(mm)
8 < 200 < 420
10 < 250 < 500
12, 14 < 250 < 625
16, 18, 20 < 300 < 670
22, 24, 26, 28, 30 < 350 < 670
32, 34, 36, 38, 40 < 400 < 670
c 1
(mm)
c 2
(mm)
> 25 < 50 > 50 < 100
a a a a c 2
c1 b b
c1
Stěna vnitřní s požadavkem na požární odolnost
(popřípadě venkovní opláštění pod zateplovaní systémy) – podrobněji viz kapitola 9.2
Tloušťka desky
(mm)
a
(mm)
b
(mm)
c 1
(mm)
c 2
(mm)
10, 12, 14, 16, 18 < 200 < 625 > 25 < 50 > 50 < 100
Podhled vnitřní + venkovní s požadavkem na požární odolnost – podrobněji viz kapitola 9.3
Tloušťka desky
(mm)
a
(mm)
b
(mm)
c 1
(mm)
c 2
(mm)
12 < 200 < 420 > 25 < 50 > 50 < 100
Podhled vnitřní + venkovní bez požadavku na požární odolnost – podrobněji viz kapitola 8.10
Tloušťka desky
(mm)
a
(mm)
b
(mm)
c 1
(mm)
c 2
(mm)
8 < 200 < 420
10 < 250 < 500 > 25 < 50 > 50 < 100
12, 14 < 300 < 625
c1
b
b
c1
Podlahové konstrukce – podrobněji viz kapitola 7.5 a 7.6
c2
Tloušťka desky
(mm)
Desky CETRIS ® tl. 12 mm
v systému plovoucí podlahy
CETRIS ® PD (PDB)
16,18, 20, 22, 24 mm
CETRIS ® PD (PDB)
16,18, 20, 22, 24 mm
a
(mm)
b
(mm)
Horní vrstva desky předvrtána,
max. 300 mm
c 1
(mm)
c 2
(mm)
≤ 300 Dle zátěžových > 25 < 50 50
tabulek,
≤ 400 max. 621 mm
a a
c2
c 2
c 1
c 1
39

5 Spojování
cementotřískových desek CETRIS ®
www.cetris.cz/pagedata_cz/sluzby-povrchove-upravy.pdf
Připevnění cementotřískových desek CETRIS ® v exteriéru
Fasádní obklad s přiznanou vodorovnou i svislou spárou – systém VARIO – podrobněji viz kapitola 8.3
Pro připevnění desek CETRIS ® v systému VARIO
(přiznané spáry) se používají nerezové vruty s půlkulatou
nebo šestihrannou hlavou s přítlačnou vodotěsnou
podložkou. Tyto podložky mají spodní stranu
opatřenou vrstvou navulkanizovaného elastomeru
EPDM, který zaručuje vodotěsné a pružné spojení
materiálů. Typ vrutu závisí také na typu podkladu –
použitého nosného roštu.*
Typy vrutů a nýtů
Podrobné informace viz kapitola 8.7.7 Doplňkové
materiály.
c 1
c 1
5 – 10
Předvrtání desek:
Desky CETRIS ® je nutno předvrtat:
• ø 8 mm při délce desky do 1 600 mm
• ø 10 mm při délce desky nad 1 600 mm
(platí pro průměr vrutu/nýtu do 5 mm)
Pro stabilizaci polohy je vždy nutný min. jeden pevný
bod (ø 5 mm). Dilatace mezi deskami 5 – 10 mm.
SFS
S
SFS
S
c 2
c 2
TLOUŠŤKA DESKY
(mm)
ODSTUP VRUTŮ
a (mm)
ROZTEČ PODPOR
b (mm)
8

www.cetris.cz/pagedata_cz/sluzby-povrchove-upravy.pdf
Povrchové úpravy
cementotřískových desek CETRIS ®
6
Vyplňování spár trvale pružnými tmely
Nátěry
Omítky v interiérech
Omítky v exteriérech
Tapety
Keramické obklady
6.1
6.2
6.3
6.4
6.5
6.6

6 Povrchové úpravy
cementotřískových desek CETRIS ®
www.cetris.cz/pagedata_cz/sluzby-povrchove-upravy.pdf
Při aplikaci povrchových úprav na cementotřískové desky CETRIS ® je nutno dbát těchto zásad:
• všechny použité materiály musí být stabilní v alkalickém
prostředí
• před nanášením nátěrových, lepících nebo štěrkových
hmot na desky CETRIS ® je třeba desky opatřit
základovým nátěrem pro savé povrchy
• nanášení materiálu musí být provedeno na suchý
povrch desek CETRIS ® podle technologických
postupů jejich výrobců
• není vhodné pro povrchové úpravy volit, tzv. tvrdé
materiály, ale trvale pružné materiály
• dilatační spáry mezi deskami lze opatřit lištami
nebo zatmelit trvale pružnými tmely (akrylátovými,
polyuretanovými)
• povrchové úpravy a tmelení je možné provádět
po aklimatizaci desek v zabudovaném stavu
6.1 VyplÀování spár trvale pruÏn˘mi tmely
min. 5 mm
Pfii uÏití desek CETRIS ® pro oplá‰tûní stûn, pfiíãek
a podhledÛ je nutno desku dilatovat – pfiiznat spáru
o minimální ‰ífice 5 mm. Spáru je moÏno zakr˘t
li‰tou, vloÏit dfievûn˘, plastov˘ nebo plechov˘ profil,
nebo zatmelit trvale pruÏn˘m tmelem. Doporuãené
tmely jsou na bázi akrylátov˘ch pryskyfiic, polyuretanÛ.
Silikonové tmely lze aplikovat na hutné
materiály s kysel˘m pH, coÏ pro desku CETRIS ®
neplatí. Pokud je nutno silikonov˘ tmel uÏít, musí
b˘t styãné plochy upraveny penetrací.
Hlavní zásadou pro správnou funkãnost dilataãní
spáry je vylouãení tfiístranného pfiilnutí ve spáfie,
které je pfiíãinou nerovnomûrného namáhání
pruÏné v˘plnû a posléze jeho odtrhávání od
bokÛ spáry. Tomu se dá zabránit vloÏením kluzné
vloÏky – polyetylenové pásky, provazce. V˘sledkem
je pfiilnutí pruÏné hmoty jen na protilehl˘ch
stranách (hranách desek CETRIS ® ) a tím rovnomûrné
namáhání v˘plnû – „Ïv˘kaãkov˘ efekt“.
min. 5 mm
Doporuãené tmely pro vyplÀování spár:
Popis Vlastnosti PouÏití Pracovní postup
V˘robce
Akrylátov˘ flexibilní tmel
S-T 5
JednosloÏkov˘ tûsnící
spárovací tmel. Vytváfií
trvale pevn˘, elastick˘ spoj.
Vysoká pfiilnavost,
pfietírateln˘ akrylátov˘mi
a disperzními barvami.
Po vytvrzení odoln˘ vÛãi
povûtrnostním vlivÛm vãetnû
UV záfiení. Maximální povolená
deformace 20 %.
Tmelení spár obvodov˘ch
plá‰tÛ, cementotfiískov˘ch
desek CETRIS ® se ‰ífikou
spáry 5–40 mm.
Povrch musí b˘t ãist˘, such˘,
pevn˘, bez mastnot a olejÛ.
Podklad doporuãujeme
opatfiit penetrací – fiedûn˘m
tmelem S-T 5 (fiedûní
s vodou v pomûru 1:3).
DEN BRAVEN
Tmel Soudaflex 14 LM
JednosloÏkov˘ elastick˘
nízkomodulov˘ tmel na
bázi polyuretanu.
Po vyzrání trvale elastick˘,
max. dovolená deformace
25 %. Pfii pfietírání bûÏn˘mi
oxidaãními barvami mÛÏe
dojít k zpomalení prÛbûhu
schnutí nátûru
Tmelení spár s velk˘m
pohybem na kontaktu.
·ífika spáry 5–30 mm.
Povrch musí b˘t ãist˘, such˘,
pevn˘, bez mastnot a olejÛ.
Podklad doporuãujeme
opatfiit penetrací – Primer
100.
SOUDAL
MAPEFLEX AC4
JednosloÏková spárovací
hmota na bázi akrylátov˘ch
pryskyfiic.
Vodotûsná a vzduchotûsná
trvale pruÏná spárovací
hmota
V˘plÀ spojÛ s moÏn˘mpohybem
maximálnû 15 –20 %.
·ífika spáry 5–30 mm.
Povrch musí b˘t ãist˘, such˘,
pevn˘, bez mastnot a olejÛ.
MAPEI
BOTACT A4
JednosloÏkov˘
akrylov˘ tmel
Odoln˘ povûtrnostním
vlivÛm, vysoká taÏnost,
moÏno pfiebarvit
K utûsnûní spár a napojení
konstrukãních desek
Povrch musí b˘t ãist˘, pevn˘
bez prachu oleje a mastnot
BOTAMENT
42

www.cetris.cz/pagedata_cz/sluzby-povrchove-upravy.pdf
Povrchové úpravy
cementotřískových desek CETRIS ®
6
Popis Vlastnosti Použití Pracovní postup Výrobce
SCHÖNOX S 20
Trvale elastický jednosložkový
spárovací tmel na bázi
MS polymerů
Vysoká přilnavost, odolný proti
vodě, povětrnosti a UV záření,
přetíratelný akrylátovými
a disperzními barvami.
Max. povolená deformace 25 %.
Tmelení spár obvodových plášťů,
balkonů, dilatačních spar mezi
konstrukčními deskami a v keramické
dlažbě. Pro spáry 5 – 20 mm.
Povrch musí být pevný, suchý, bez
prachu, mastnost a jiných nečistot.
Podklad doporučujeme penetrovat
základ. nátěrem Casco Primer 12.
SCHÖNOX
Henkel - Stavební akrylát
disperzní těsnicí tmel
Neobsahuje rozpouštědla,
přetíratelný, bez zápachu, odolává
UV záření.
Uzavření spojovacích spár se šířkou
od 5 do 30 mm.
Povrch musí být čistý, suchý,
pevný bez prachu, oleje a mastnot.
Podklad doporučujeme před
aplikací lehce navlhčit.
HENKEL
Tmel Dexaflamm – R
Jednosložkový elastický tmel.
PROTIPOŽÁRNÍ APLIKACE.
Po vyzrání trvale elastický,
max. dovolená deformace 15 %.
Tmelení spár z deskových
materiálů, protipožární odolnost.
Šířka spáry 5 – 20 mm.
Povrch musí být čistý, suchý,
pevný, bez mastnot a olejů.
Hrany je doporučeno opatřit
penetrací – naředěným tmelem
Dexaflamm R.
TORA
Den Braven Pyrocryl
Jednosložkový těsnící
tmel na bázi akrylátové
disperze.
PROTIPOŽÁRNÍ APLIKACE.
Vysoká přilnavost, deformace
12,5 %, zadržuje oheň (při teplotě
nad 200 °C napěňuje), po vytvrzení
přetiratelný.
Tmelení spár mezi deskami
v interiéru, šířka spáry 4 – 25 mm.
Povrch musí být čistý, pevný
bez prachu, oleje a mastnot.
DEN BRAVEN
SIKA firesil
Trvale elastický
1-komponentní těsnící
tmel na silikonové bázi.
PROTIPOŽÁRNÍ APLIKACE.
Vysoká přilnavost, požárně odolný,
odolný proti vodě.
Tmelení spár mezi deskami,
maximální šířka spáry 15 mm.
Povrch musí být čistý, pevný
bez prachu oleje a mastnot.
SIKA
SIKAFLEX 11 FC
Trvale elastický jednosložkový
spárovací tmel na bázi
polyuteranu.
Vysoká přilnavost, odolný proti
vodě, povětrnosti a UV záření,
přetíratelný, překlenuje deformace
15 %.
Tmelení spár obvodových plášťů,
balkonů, keramické dlažby,
dilatačních spar.
Povrch musí být pevný, suchý,
bez prachu a mastnot. Pro
zvýšení přilnavosti doporučujeme
penetrovat základním nátěrem
Sika Primer 3N.
SIKA
6.2 Nátěry
Nátěr desky CETRIS ® je nejjednodušší povrchová
úprava. Při aplikaci povrchových úprav na cementotřískové
desky CETRIS ® je nutno dodržovat tyto
zásady:
®
• desku CETRIS je nutné upravit základním nátěrem
(stabilizace povrchu, snížení nasákavosti,
sjednocení podkladu)
• pro vrchní nátěr je nutné použít barvy doporučené
výrobci pro cementový podklad
• ve skladbě produktů je třeba užít ucelený systém
a dodržet předepsaný technologický postup (způsob
nanášení, technologické přestávky)
• nátěrové hmoty musí obsahovat pigmenty stabilní
v alkalickém prostředí. Nestabilní pigmenty mohou
vést ke změnám barevných odstínů
®
• povrch desek CETRIS musí být suchý, čistý, bez
mastnot a olejů
• nevhodné jsou vápenné nátěry
®
• pokud je spára desky CETRIS přiznaná, musí být
ošetřena stejnou skladbou nátěrů i hrana desky.
Pro zajištění rovnoměrné povrchové úpravy je nutno
i rubovou stranu opatřit ochranným základním
nátěrem.
Z estetického hlediska je možné použít
desky CETRIS ® se sraženou hranou.
Poznámka: Při obnově starších nátěrů
na CTD CETRIS ® je nutno zohlednit stav
stávajícího nátěru a typ užité barvy (složení).
Povrch je vhodné před přetřením
zdrsnit, očistit, pro přetření je doporučeno
užít barvu stejného složení jako
původní nátěr.
3
2
1
5
4
1 cementotřísková deska CETRIS ®
2 základový nátěr
3 finální nátěr
4 trvale pružný spárovací tmel
5 dilatační spára
43

6 Povrchové úpravy
cementotřískových desek CETRIS ®
www.cetris.cz/pagedata_cz/sluzby-povrchove-upravy.pdf
Doporučené nátěrové hmoty pro barevnou povrchovou úpravu desek CETRIS ®
ZÁKLADNÍ NÁTĚR VRCHNÍ NÁTĚR VÝROBCE
FORTE Penetral
Mikromolekulární penetrační prostředek.
ACRYL EMULZE
Vodou ředitelná základová barva.
HC-4
Vodou ředitelná základová barva.
EkoPEN
Hloubkový penetrační prostředek.
Quarzgrund
Pryskyřičný plněný podklad.
Sto Prim Concentrat
Penetrační koncentrát.
Mistral Primer
FANO
Fasádní napouštědlo.
KEIM Silangrund
Hydrofobizační penetrace na bázi silanu.
BILEP P
Disperzní akrylátový napouštěcí přípravek.
Funcosil Hydro-Tiefengrund
Vodou ředitelná penetrace s hlubokým průnikem.
PEN-fiX
Vodou ředitelná penetrační nátěrová hmota, slabě bílá.
REMCOLOR Imprégnation
Základní barva.
Ceresit CT 17
Hloubkový základ bez rozpouštědel.
Baumit univerzální základ
Základní nátěr pro vyrovnání nasákavosti podkladu.
Penad (H, BC-650)
Penetrační koncentrát.
ETERNAL
Univerzální disperzní nátěrová hmota.
ACRYL COLOR
Vodou ředitelná akrylátová vrchní barva.
GAMADEKOR (F, FS, FS1, SIL, SA)
Vodou ředitelné nátěrové vrchní barvy.
EkoFAS (EkoFAS Extra)
Hladká akrylátová fasádní barva.
TEX Egalisationsfarbe
Vodoodpudivá vysoce prodyšná fasádní barva.
Sto Color Royal
Matná fasádní barva na akrylátové bázi.
Mistral Univerzal
Vodou ředitelný emailový nátěr.
RENOFAS J
Jemnozrnná fasádní barva.
KEIM Granital
Homogenizovaná barva na silikátové bázi.
ETERfiX BI
Disperzní akrylátová matná vrchní barva.
Funcosil Betonacryl
Protikarbonační akrylový nátěr betonových povrchů.
ELASTACRYL SATIN
Vodou ředitelná fasádní nátěrová hmota, matná.
REMCOLOR Nátěr střešních krytin
Vodou ředitelná disperzní barva pro vnější užití.
Ceresit CT 44
Akrylátová barva.
Baumit Nanopor barva
Vysoce odolný paropropustný nátěr na silikátové bázi pro exteriér, odolný
vůči znečištění.
Actin (F, SDF, DF, THERMO, H, I, L)
Vodou ředitelné povrchové úpravy.
AUSTIS
JUB
STOMIX
EKOLAK
TEX COLOR
STO
MISTRAL
CHEMOLAK
KEIM FARBEN
BIOPOL PAINTS
REMMERS
TOLLENS
deREM
HENKEL
BAUMIT
POLYTEX
Doporučené nátěrové hmoty pro transparentní úpravu desek CETRIS ®
NÁTĚROVÁ HMOTA
IMESTA IN 290
Přípravek nepropouštějící vodu na bázi silikonového oleje.
TOLLENS Hydrofuge Incolore
Hydrofobizační roztok pro ochranu kamene, zdiva, betonu a omítek.
SIKAGARD 700S
Hydrofobizační, jednosložkový roztok na bázi siloxanové pryskyřice.
Herbol-Fassaden-Imprägnierung Hydrophob
Bezbarvý, rozpouštědlový impregnační prostředek na vytvoření vodoodpudivých nátěrů na všechny minerální podklady
ACTIN LI
Vodou ředitelný bezbarvý lak na vnitřní stěny.
VÝROBCE
IMESTA
TOLLENS
SIKA
Herbol Akzo Nobel
Deco
POLYTEX
44

www.cetris.cz/pagedata_cz/sluzby-povrchove-upravy.pdf
Povrchové úpravy
cementotřískových desek CETRIS ®
6
6.3 Omítky v interiérech
7
6
Aplikací omítek vznikne povrchová úprava s nepřiznanou
spárou.
Desky CETRIS ® se musí nejprve opatřit penetrací,
spáry musí být zatmeleny trvale pružným tmelem.
Následně se celoplošně aplikuje stěrková hmota, do
které se vtlačuje bandážovací tkanina se skelným
vláknem. Po vyrovnávací vrstvě provedené opět
aplikací stěrkové hmoty se nanese konečná povrchová
úprava. Doporučujeme vždy použít ucelený
systém jednoho výrobce povrchových úprav a při
aplikaci dodržovat technologické postupy výrobce
daného systému.
Rubová strana desky CETRIS ® musí být
ošetřena minimálně jednou vrstvou
nátěru (například penetrační – základní
barva nebo nátěr s vyšším difuzním
odporem) tak, aby při provádění povrchových
úprav z lícové strany nedocházelo
k prohnutí desky.
1 cementotřísková deska CETRIS ®
2 základový nátěr
3 stěrková hmota
4 bandážovací tkanina
5 omítka
6 dilatační spára
7 trvale pružný spárovací tmel
5
2
3
4
3
1
6.4 Omítky v exteriérech
Aplikací omítek rozumíme povrchové úpravy s nepřiznanou
spárou. Vlivem vlhkostních dilatací desek
CETRIS ® dochází k neustálému smršťování a roztahování
materiálu. Aby tyto změny neporušily fasádní
omítkovou vrstvu vlasovými trhlinami, je nutno na
desku CETRIS ® nalepit izolační desku (polystyren,
minerální vlna) o minimální tl. 30 mm, popřípadě
mechanicky přikotvit. Při použití cementotřískových
desek CETRIS ® formátu max. 1 250 × 1 250 mm postačí
tloušťka izolační desky 20 mm. Izolant vytváří
separační vrstvu, na kterou se aplikují další vrstvy
jako u kontaktních zateplovacích systémů – stěrka,
bandáž, ušlechtilá omítka.
Cementotřískové desky CETRIS ® postačí opatřit
penetrací, spáry není třeba v tomto případě tmelit.
Polystyren a minerální vlna se lepí cementovým
lepidlem nebo nízkoexpanzní pěnou, tak aby byly
překryty spáry mezi cementotřískovými deskami
CETRIS ® . Následně se celoplošně aplikuje stěrková
hmota, do které se vtlačuje bandážovací tkanina se
skelným vláknem. Po vyrovnávací vrstvě provedené
aplikací stěrkové hmoty se nanese konečná
povrchová úprava.
Mechanické kotvení izolačních desek k desce
CETRIS ® se provádí pomocí hmoždinkových talířků
(samovrtný vrut s talířovou hlavou z vysokojakostního
polyetylenu). Počet kotevních prvků udávají
výrobci izolačních desek, event. výrobce talířků,
min. počet je 4 ks/m 2 .
Doporučené produkty:
• EJOT SBH-T 65/25, průměr vrutu
4,8 mm, kotevní délka 20 – 40 mm.
Používá se v kombinaci se samovrtnými
šrouby EJOT ® Climadur-Dabo SW 8 R.
2
4
5
4
6
3
8
1
7 1 cementotřísková deska
CETRIS ®
2 základový nátěr
3 izolační deska
4 stěrková hmota
5 bandážovací tkanina
6 penetrace
7 omítka
8 dilatační spára
6.5 Tapety
5
6
V interiérech lze povrchovou úpravu s nepfiiznan˘mi
spárami vytvofiit vytapetováním vinylov˘mi
tapetami nebo tapetami se skeln˘m vláknem.
Nelze pouÏívat papírové tapety.
V tûchto pfiípadech se cementotfiískové desky
CETRIS ® napenetrují, spáry se zatmelí trvale
pruÏn˘m tmelem a tapety se nalepí lepidlem
urãen˘m k tapetování. Na tapety se skeln˘m
vláknem lze naná‰et dal‰í nátûry. Vinylové tapety
jsou urãeny k povrchov˘m úpravám s vy‰‰ími
nároky na estetické poÏadavky, omyvatelnost
a otûruvzdornost.
Pfii lepení vinylov˘ch tapet a tapet se
skeln˘m vláknem je tfieba pfiesnû dodr-
Ïovat technologické postupy doporuãované
v˘robci.
1 cementotfiísková deska CETRIS ®
2 základov˘ nátûr
3 lepidlo na tapety
4 tapeta
5 spárovací tmel – trvale pruÏn˘
6 dilataãní spára
2
3
4
1
45

6 Povrchové úpravy
cementotřískových desek CETRIS ®
www.cetris.cz/pagedata_cz/sluzby-povrchove-upravy.pdf
6.6 Keramické obklady v interiéru
7
Pfii provádûní obkladÛ je vhodné pro spárování
cementotfiískov˘ch desek CETRIS ® i pro vlastní
lepení obkladÛ pouÏít trvale pruÏné tmely. Lepící
tmel je tfieba naná‰et celoplo‰nû, ne jen bodovû.
Dilataãní spáry mezi deskami je vhodné pfiiznat buì
v obkladu nebo obkladaãku mezi deskami nalepit
jen k jedné desce CETRIS ® a v místû pfiekrytí spáry
desek CETRIS ® ji nechat bez lepícího tmelu. Toto
fie‰ení je urãeno pro prostory bûÏnû zatûÏované
vodou. Velikost obkladu max. 200 x 200 mm.
1 cementotfiísková deska CETRIS ®
2 penetrace
3 lepící tmel
4 keramick˘ obklad
5 spárovací tmel
6 trvale pruÏn˘ spárovací tmel
7 dilataãní spára
3
2
4
1
6
Prostory běžně zatěžované
5
Skladba systému Systém MAPEI Systém SCHÖNOX Systém BOTAMENT Systém BASF Systém CERESIT Systém SIKA
Penetrace
Lepící tmel
Spárovací tmel
(výplň dilatací)
nepožaduje se
ULTRAMASTIC
III
ULTRACOLOR
(MAPESIL AC)
Schönox KH,
ředěn s vodou 1 : 3
Schönox PFK resp.
Schönox PFK WHITE
Schönox WD FLEX
(Schönox ES
resp. Schönox SMP)
Botact D 11 PCI-Gisogrund Ceresit CT 17 nepožaduje se
Botact M 21
Botact M 32/Botact
S5
PCI-Nanolight
PCI-Flexfug
Ceresit CM 16 – menší zátěže
Ceresit CM 17 – vyšší zátěže
Ceresit CE 40
(Ceresit CS 25)
Sika Ceram 203
Sik Fuga
8
Do nevûtran˘ch sociálních prostor, sprchov˘ch
koutÛ a prostor s vût‰ím vlhkostním namáháním
je nutno cementotfiískové desky CETRIS ® opatfiit
hydroizolaãním nátûrem:
1 cementotfiísková deska CETRIS ®
2 penetrace
3 hydroizolaãní stûrka
4 lepící tmel
5 keramick˘ obklad
6 spárovací tmel
7 trvale pruÏn˘ spárovací tmel
8 dilataãní spára
1
2
3
4
7
5
Prostory namáhané vlhkostí
Skladba
systému
Penetrace
Hydroizolace
(bandáž rohů,
dilatací)
Lepící tmel
Spárovací tmel
(výplň dilatací)
Systém MAPEI
nepožaduje se
KERALASTIC
(tl. 1 mm)
(MAPEBAND)
KERALASTIC
ULTRACOLOR
(MAPESIL AC)
Systém SCHÖNOX
Schönox KH
ředěn s vodou 1 : 3
Schönox HA (Schönox
ST-IC, resp. ST-EA) –
splňuje požadavky normy
ETAG 022
Schönox PF,
resp. Schönox Q9
Schönox SU, resp.
Schönox UF PREMIUM
(Schönox ES, resp. SMP)
Systém
BOTAMENT
6
Systém BASF Systém CERESIT Systém SIKA
Botact D 11 PCI-Gisogrund Ceresit CT 17 nepožaduje se
Botact
DF 9/AB 78
– páska
Botact M 21
Botact M 32/
Botact S 5
PCI-Lastogum
PCI-Dichtband Objekt
PCI-Nanolight
PCI-Flexfug
Ceresit CL 51
(Ceresit CL 52)
Ceresit CM 16 – menší zátěž
Ceresit CM 17 – vyšší zátěž
Ceresit CE 40
(Ceresit CS 25)
Sika Top 109
Elastocem,
Sika Tape Seal S
Sika Ceram 203
Sika Fuga
46

www.cetris.cz/systemy/podlahove-systemy/
Podlahové systémy
CETRIS ® 7
Možnosti využití podlahových desek CETRIS ®
Druhy podlahových desek CETRIS ®
Druhy podlahových systémÛ CETRIS ®
Obecné zásady pro montáž podlah z desek CETRIS ®
Plovoucí podlahy z desek CETRIS ®
Podlahové desky CETRIS ® PD a CETRIS ® PDB na nosném plošném podkladu
Podlahové desky CETRIS ® PD a CETRIS ® PDB na nosnících
Podlahy ze dvou vrstev desek CETRIS ® na nosnících
Podlahové krytiny
Podlahové topení
7.1
7.2
7.3
7.4
7.5
7.6
7.7
7.8
7.9
7.10
47

7 Podlahové systémy
www.cetris.cz/systemy/podlahove-systemy/
CETRIS ® PODLAHOVÝ SYSTÉM OBLAST POUŽITÍ
7.1 Druhy podlahových systémů CETRIS ®
Podlahové konstrukce z cementotřískových desek CETRIS ® lze řešit v několika základních variantách podle
následujícího schématu:
Podlahové konstrukce CETRIS ®
PODLAHY POKLÁDANÉ NA PLOŠNÝ PODKLAD
PODLAHY POKLÁDANÉ NA ROŠTY NEBO NOSNÍKY
IZOCET
SP 45
SP 65
CETRIS ® PD, PDB
Na nosnících
Therm
POLYCET
Aku
Heat
CETRIS ® BASIC – dvě vrstvy
Ve dvou
vrstvách
na nosnících
Max, Min
CETRIS ® PD, PDB
CETRIS ® PDI
Na nosný
plošný
podklad
Na nosný
plošný
podklad
Na nosný
plošný
podklad
a izolaci
Rozsah a použití plovoucích podlahových systémů z desek CETRIS ®
IZOCET SP 45
IZOCET SP 65
POLYCET Therm
POLYCET Aku
POLYCET Heat
POLYCET Min
POLYCET Max
CETRIS ® PDI
CETRIS ® PDI + izolace
A – obytné plochy
B – kancelářské plochy
A – obytné plochy
B – kancelářské plochy
C1 + C2 + C3 + C5 + D1
A – obytné plochy
B – kancelářské plochy
48

www.cetris.cz/systemy/podlahove-systemy/
Podlahové systémy
CETRIS ® 7
Rozsah a použití plovoucích podlahových systémů z desek CETRIS ®
PODLAHOVÝ SYSTÉM
A. Obytné plochy a plochy pro domácí činnosti
OBLAST POUŽITÍ
Místnosti obytných budov a domů, lůžkové pokoje a sály v nemocnicích. ložnice hotelů
a ubytoven, kuchyně a toalety.
B. Kancelářské plochy
C. Plochy, kde může docházet ke shromažďování lidí
(kromě ploch uvedených v kategoriích A, B, D)
C1: Plochy se stoly atd., např. plochy ve školách, kavárnách, restauracích, jídelnách, čítárnách,
recepcích.
C2: Plochy se zabudovanými sedadly, např. plochy v kostelech, v divadlech nebo kinech,
v konferenčních sálech, přednáškových nebo zasedacích místnostech, nádražních čekárnách.
C3: Plochy bez překážek pro pohyb osob, např. plochy v muzeích, ve výstavních síních
a přístupové plochy ve veřejných a administrativních budovách a hotelích.
C4: Plochy určené k pohybovým aktivitám, např. taneční sály, tělocvičny, jeviště.
C5: Plochy, kde může dojít k vysoké koncentraci lidí, např. budovy pro veřejné akce jako
koncertní síně, sportovní haly včetně tribun, terasy nebo přístupové plochy.
D. Nákupní plochy
D1: Plochy v malých obchodech.
D2: Plochy v obchodních domech, například plochy ve skladech zboží, .
Cementotfiískové desky CETRIS ® se úspû‰nû pouÏívají jako podlahové desky pfii sanaci star˘ch dfievûn˘ch podlah,
jako nosná vrstva poloÏená na nosnících nebo v systému lehk˘ch plovoucích podlah. Pro svou tepelnou vodivost
(λ = 0,35 W/mK) nachází uplatnûní u rÛzn˘ch systémÛ podlahového vytápûní. V kombinaci s tepelnû
izolaãními materiály vytváfií podlahovou konstrukci s poÏadovan˘mi izolaãními vlastnostmi i ochranu proti ohni.
PouÏitím desek CETRIS ® lze velmi rychle a levnû bez pouÏití mokr˘ch procesÛ zlep‰it akustické a tepelnû izolaãní parametry stávající podlahové
konstrukce nebo vytvofiit novou podlahovou konstrukci. Pro zaji‰tûní kvalitní podlahové konstrukce je tfieba dodrÏovat v˘robcem doporuãené technologické
postupy, které respektují vlastnosti cementotfiískov˘ch desek CETRIS ® .
7.2 Možnosti využití podlahových desek CETRIS ®
Příklady využití podlahových systémů
z cementotřískových desek CETRIS ® :
• novostavby bytových a občanských staveb
• rekonstrukce a sanace staveb
• zhotovení podlah v nástavbách a vestavbách
půdních prostor
• montované objekty
• kancelářské, správní a školní místnosti
• speciální řešení podlah
• vytvoření pevné a pružné podlahy
• protiskluzová ochrana místností
• a další
Přednosti podlahových systémů
z cementotřískových desek CETRIS ® :
• schopnost vyrovnávat různé výškové úrovně
• možnost kombinace jednotlivých systémů
podlah podle potřeby (různé hodnoty užitného
zatížení)
• jednoduchá a rychlá montáž s vyloučením mokrých
procesů
• výborná zvuková a tepelně izolační schopnost
• nízká plošná hmotnost podlahové konstrukce
• podlaha je pochůzná ihned po položení
• vysoká požární odolnost
• vysoký útlum hluku
• možnost aplikace širokého sortimentu podlahových
krytin
• a další
49

7 Podlahové systémy
CETRIS ®
7.3 Druhy podlahových desek CETRIS ® www.cetris.cz/systemy/podlahove-systemy/
7.3.1 Podlahové desky CETRIS ® PD
1250 mm
*1242 mm
vrchní strana
h 1
h 2
625 mm
*617 mm
n 1
d 1
d 2
n 2
d 3
* Krycí rozměr
spodní strana
Standardní výrobní rozměry podlahových desek
jsou 625 × 1250 mm (0,78 m 2 ) včetně pera. Krycí
rozměry desky jsou 617 × 1242 mm (0,77 m 2 ). Vyrábí
se v tloušťkách 16, 18, 20, 22, 24, 26, 28 a 30 mm
(viz 2.4.2.). Po obvodě jsou opatřeny perem a drážkou
s hloubkou 10 mm. Po dohodě lze dodat desky i v jiných
tloušťkách. Spodní strany desek CETRIS ® PD
jsou označeny razítkem kvůli pokládce.
Rozměry pera a drážky desek CETRIS ® PD (všechny údaje v mm):
d 1 16 18 20 22 24 26 28 30
n 2 5,5 5,5 5,5 5,5 7,0 7,0 7,0 7,0
n 1 6,0 6,0 6,0 6,0 8,0 8,0 8,0 8,0
d 2 5,0 6,0 7,0 8,0 8,0 9,0 10,0 10,0
d 3 5,25 6,25 7,25 8,25 8,5 9,5 10,5 10,5
h 1 10,0 10,0 10,0 10,0 10,0 10,0 10,0 10,0
h 2 8,5 8,5 8,5 8,5 8,5 8,5 8,5 8,5
7.3.2 Podlahové desky CETRIS ® PDB
Standardní výrobní rozměry podlahových desek
CETRIS ® PDB jsou 625 × 1250 mm (0,78 m 2 ) včetně
pera. Krycí rozměry desky jsou 617 × 1242 mm
(0,77 m 2 ). Vyrábí se v tloušťkách 16, 18, 20, 22,
24, 26, 28, 30, 32, 34, 36 a 38 mm (viz kap. 2.4.3).
Podlahová deska je celoplošně broušena pro dosažení
minimálních tloušťkových tolerancí (max.
±0,3 mm). Po obvodě jsou desky opatřeny perem
a drážkou s hloubkou 10 mm. Po dohodě lze dodat
desky i v jiných tloušťkách. Kvůli pokládce jsou horní
strany CETRIS ® PDB označeny razítkem.
Podlahové desky broušené CETRIS ® PDB svým
broušeným vzhledem připomínají dřevotřískovou
nebo dřevoštěpkovou desku, což může svádět
k přímému užití jako nášlapná vrstva. Je třeba ale
uvážit, že CETRIS ® PD a CETRIS ® PDB jsou vyráběny
jako konstrukční desky s příslušnými dovolenými
tolerancemi (délka, šířka) a nikoliv jako dekorativní
podlaha. Reklamace ze vzhledových důvodů proto
nemohou být akceptovány.
625 mm
*617 mm
1250 mm
*1242 mm
Rozměry pera a drážky desek CETRIS ® PDB (všechny údaje v mm):
d 1 16 18 20 22 24 26 28
n 2 5,5 5,5 5,5 5,5 7,0 7,0 7,0
n 1 6,0 6,0 6,0 6,0 8,0 8,0 8,0
d 2 5,0 6,0 7,0 8,0 8,0 9,0 10,0
d 3 5,25 6,25 7,25 8,25 8,5 9,5 10,5
h 1 10,0 10,0 10,0 10,0 10,0 10,0 10,0
h 2 8,5 8,5 8,5 8,5 8,5 8,5 8,5
Základní údaje o balení podlahov˘ch desek CETRIS ® PD a CETRIS ® PDB (rozmûr 1250 x 625 mm)
* krycí rozmûr
h 1
vrchní strana
spodní strana
h 2
n 1
d 1
d 2
d 3
n 2
PfiibliÏná
Celk. pfiibliÏná
Tlou‰Èka PfiibliÏná hmotnost Poãet desek Plocha desek hmotnost desek
desky hmotnost desky na podloÏce na podloÏce vãetnû podloÏky
mm kg/m 2 kg/ks ks m 2 kg
16 22,7 17,8 50 39,0 895
18 25,6 20,0 45 35,1 906
20 28,4 22,2 40 31,2 895
22 31,5 24,6 35 31,2 868
24 34,3 26,8 35 31,2 946
26 36,9 28,8 30 23,4 865
28 39,8 31,1 30 23,4 932
50

www.cetris.cz/systemy/podlahove-systemy/
Podlahové systémy
CETRIS ® 7
7.3.3 Podlahové desky CETRIS ® pro plovoucí podlahy (dvouvrstvé)
Pro podlahové systémy IZOCET a POLYCET se
používají desky CETRIS ® tl. 12 mm, standardních
rozměrů 625 × 1 250 mm (0,78 m 2 ), bez úpravy hran.
Desky se pokládají ve dvou vrstvách s přesahem
312 mm, obě vrstvy se spojují samořeznými vruty
se zápustnou hlavou opatřenou břity pro zahloubení
a dvojchodým závitem 4,2 × 35 mm. Pro snadnější
montáž je vrchní vrstva desek předvrtána otvory
o průměru 4 mm. Rozmístění vrutů je stanoveno na
základě statických zkoušek suchých podlahových
konstrukcí. Průměrný počet spojovacích vrutů je
30 ks/m 2 .
Podlahové desky CETRIS ® tl. 12 mm
urãeny pro plovoucí podlahu
A – Standardní rozmûr podlahové desky CETRIS ® pro dolní vrstvu
B – Standardní rozmûr podlahové desky CETRIS ® pro horní
vrstvu s pfiedvrtan˘mi otvory 4 mm
C – Úprava standardního rozmûru podlahové desky CETRIS ®
na modulové rozmûry
1 – otvory zhotovené dodateãnû na stavbû
A B C
Základní údaje o balení desek CETRIS ® pro podlahové systémy IZOCET a POLYCET (rozměr 1 250 × 625 mm)
1250
v‰echny hodnoty v mm
PfiibliÏná
Celk. pfiibliÏná
Tlou‰Èka PfiibliÏná hmotnost Poãet desek Plocha desek hmotnost desek
desky hmotnost desky na podloÏce na podloÏce vãetnû podloÏky
mm kg/m 2 kg/ks ks m 2 kg
12 spodní 17,0 13,3 70 54,7 950
12 horní 17,0 13,3 70 54,7 950
1250
1250
312
312
312
312
1
1
7.3.4 Podlahové sendvičové desky CETRIS ® PDI
CETRIS ® PDI je sendvičový dílec určený pro technologii
suché podlahy. Je složený z cementotřískové
desky CETRIS ® tl. 22 mm slepené s dřevovláknitou
izolační deskou (hobra) tl. 12 mm. Dílec o rozměrech
1 220 × 610 mm (včetně pera) a o tloušťce 34 mm je
po obvodě opatřen perem a drážkou, jeho povrch
je hladký. Dílce jsou určeny ke kladení na rovný
plošný podklad (stropní konstrukce, záklop). Jejich
výhodou je rychlá, jednoduchá a přesná montáž.
Další předností je roznesení bodového provozního
zatížení do větší plochy.
Podlahové dílce CETRIS ® PDI lze klást přímo na
podklad – stropní konstrukci, záklop. Podmínkou
je, aby podklad byl rovný, nosný a suchý. Tímto
způsobem lze vytvořit novou roznášecí vrstvu s izolační
deskou o celkové tloušťce pouhých 34 mm,
s vysokou zatížitelností a vysokou odolností proti
bodovému zatížení provozem.
Technická specifikace
Základní formát
Orientační rozměrová tolerance
Tloušťka desky
1 220 × 610 mm (včetně pera), 1 203 × 593 mm (bez pera).
Plocha dílce po položení: 0,713 m 2
±1,5 mm
34 mm
Plošná hmotnost cca 33,5 kg/m 2
Služba
Hrany frézovány pero+drážka
1 220 mm
Povrchová úprava
Bez povrchové úpravy
Balení
Tloušťka
dílce
Přibližná
hmotnost
Přibližná
hmotnost
desky
Počet dílců
na podložce
Plocha dílců na
podložce
Celková přibližná
hmotnost dílců včetně
podložky
1 203 mm
593 mm
610 mm
34 mm 33,5 kg/m 2 24 kg/ks 30 ks 22,32 m 2 750 kg
51

7 Podlahové systémy
CETRIS ®
www.cetris.cz/systemy/podlahove-systemy/
7.4 Obecné zásady pro montáž podlah z desek CETRIS ®
7.4.1 PfiipevÀování podlahov˘ch desek CETRIS ®
Podlahové desky CETRIS ® PD a CETRIS ® PDB se
připevňují k podkladu šroubováním. Takto lze navzájem
spojit jednotlivé vrstvy mezi sebou (systém
IZOCET, POLYCET). Sponkování nebo ruční přibíjení
hřebíky nedoporučujeme. Pro spojení vruty doporučujeme
samořezné vruty se zápustnou hlavou
opatřenou břity pro zahloubení s dvojchodým
závitem (např. vruty VISIMPEX, BÜHNEN). Pro
stanovení délky vrutu platí zásada, že do podkladu
(nosníku) by měla zasahovat část vrutu minimálně
20 mm (dřevěný masív), respektive 10 mm (ocelové
profily).
Pro ‰roubování jin˘m typem vrutu a v pfiípadû
pouÏití ‰roubu pfii kotvení k ocelové konstrukci je
nutné otvory v pfiipevÀované desce pfiedvrtávat
1,2 násobkem prÛmûru pouÏitého ‰roubu ãi vrutu.
Dále je nutno vytvofiit zahloubení pro hlavu.
Maximální osové vzdálenosti spojovacích prvkÛ
jsou uvedeny v tabulce. Osové vzdálenosti
otvorÛ od okrajÛ desky jsou min. 25 mm, max.
50 mm. Minimální ‰ífika podpory (nosníku)
je 50 mm, v pfiípadû styku dvou desek CETRIS ®
minimálnû 80 mm.
• Pro spojování desek CETRIS ® nejsou vhodné samofiezné vruty pouÏívané pro sádrokartonáfiské
úãely a hfiebíky.
• U podlahov˘ch dílcÛ kladen˘ch na pol‰táfie je tfieba dbát na to, aby byly spáry nejménû v jednom
smûru podloÏeny. V pfiípadû jednosmûrn˘ch nosníkÛ pokládáme CETRIS ® PD a CETRIS ® PDB
del‰í stranou kolmo k nosníkÛm (spojit˘ nosník).
• U podlahov˘ch dílcÛ kladen˘ch na prkennou podlahu se desky kladou kfiíÏem na smûr pÛvodní
prkenné podlahy.
50 mm a a 50 mm
c
b b c
c
c
50 mm
25 mm
20 mm
Typ v˘robku a b c
Tlou‰Èka desky (mm) (mm) (mm) (mm)
Desky CETRIS ®
pro systémy plovoucích podlah tl. 12 mm
Horní vrstva desek je předvrtána ve výrobě,
max. 300 mm
CETRIS ® PD (PDB) tl. 16, 18, 20, 22, 24 mm ≤ 300 max. 621 25 ≥ c ≥ 50
min. 80 mm
CETRIS ® PD (PDB) tl. 26, 28 mm ≤ 400 max. 621 25 ≥ c ≥ 50
7.4.2 Dilataãní spáry pfii pokládání podlahov˘ch desek CETRIS ®
Jednou z vlastností v˘robkÛ, které obsahují
dfievní hmotu jsou rozmûrové zmûny pfii zmûnách
vlhkosti ovzdu‰í – roztaÏnost a smr‰tûní.
Toto se t˘ká i desek CETRIS ® a pfii aplikacích je
nutno s touto vlastností poãítat. U podlahov˘ch
konstrukcí se desky CETRIS ® kladou na sraz a dilataãní
spára se vyná‰í okolo stûn v ‰ífice 15 mm.
Dilataãní spáry rozdûlují plochu podlahy na
men‰í pole. Dilataãní spáry prochází od povrchu
aÏ po izolaci, popfi. aÏ po nosnou konstrukci.
Dilataãní spáry je nutno provést:
• u velkoplo‰n˘ch podlah, pokud je velikost podlahy
víc neÏ 6 x 6 m
• pfii zmûnû tlou‰Èky a druhu podlahy, pfii náhlé
zmûnû pÛdorysu aj.
• u svisl˘ch konstrukcí – stûn, sloupÛ
• u dvefiních prahÛ
Úprava dilataãních spár (styk stûna/podlaha) pfii
pokládání podlahové krytiny je fie‰ena:
• rohovníkem z PVC , kobercem
• dfievûnou krajovou li‰tou (u dfievûné podlahoviny)
• systémov˘mi profily Schlıter ®
Pfii úpravû u dvefiního prahu vÏdy provádíme
souãasnû dilataãní spáru. Pfii pfiechodu suché
podlahové konstrukce na jin˘ podlahov˘
systém (napfi. tradiãní) doporuãujeme pouÏít,
pokud moÏno vÏdy u dvefiního prahu, pfiechodov˘
systémov˘ dilataãní profil od firmy
Schlıter ® (oznaãení DILEX-EX, EKE, EDP, BWB,
BWS, KS, apod.).
52

www.cetris.cz/systemy/podlahove-systemy/
Podlahové systémy
CETRIS ® 7
Konstrukce dilataãních spár
Pomûr ‰ífiky k hloubce spáry je 1:1, u vût‰ích
‰ífiek 2:3. Dilataãní spáry pfiipravené k zaplnûní
musí b˘t suché, zbavené prachu. Lep‰í pfiilnavost
lze zajistit penetrováním bokÛ spáry pfiedepsan˘m
primárním nátûrem (popfiípadû nafiedûn˘m
tmelem), poté je nutno vyãkat aÏ nátûr
dokonale zaschne. Hlavní zásadou pro správnou
funkãnost dilataãní spáry je vylouãení tfiístranného
pfiilnutí ve spáfie, které je pfiíãinou nerovnomûrného
namáhání pruÏné v˘plnû a posléze jeho
odtrhávání od bokÛ spáry. Tomu se dá zabránit
vloÏením kluzné vloÏky na dno spáry – polyetylenové
pásky, u hlub‰ích spár vloÏením provazce.
V˘sledkem je pfiilnutí pruÏné hmoty jen na protilehl˘ch
stranách a tím rovnomûrné namáhání
v˘plnû – „Ïv˘kaãkov˘ efekt“.
Provedení dilataãní spáry
1) ·patnû: tfiístranné pfiilnutí tmelu v dilataãní spáfie
min. 5 mm
Provedení dilataãní spáry
2) Správnû: oddûlení tmelu ode dna spáry kluznou podloÏkou
min. 5 mm
A) Spáry zaplnûné pruÏnou hmotou
A 1
styk podlaha a stûna
01
02
03
B) Spáry vyplnûné speciálními dilataãními profily:
B 1
styk podlaha a stûna
01 koutov˘ dilataãní profil
09 deska CETRIS ® 09 deska CETRIS ®
01
01 pruÏn˘ tmel
02 tûsnící provazec
03 rohová izolaãní páska
08 deska CETRIS ® 06 deska CETRIS ®
do hydroizolaãní stûrky
Schlıter
02
04
04 dlaÏba, flexibilní vodovzdorná
02 dlaÏba, flexibilní
03
spárovací hmota
05
vodovzdorná spárovací hmota
04
05 lepící vysoce flexibilní tmel
06
03 lepící vysoce flexibilní tmel
05
06 rohová izolaãní páska
04 rohová izolaãní páska
07
do hydroizolaãní stûrky
do hydroizolaãní stûrky
06
07 penetrace
08
05 penetrace
A 2
detail podlaha
B 2
detail podlaha
01
02
03
04
01
02
03
04
01 pruÏn˘ tmel
02 rohová izolaãní páska
01 spárovací tmel
05
03 tûsnící provazec
05
02 dilataãní profil Schlıter ®
06
04 separaãní vrstva
06
03 pruÏn˘ tmel
05
(polystyren, minerální vlna)
04 tûsnící provazec
07
07
dlaÏba, flexibilní vodovzdorná
05 dlaÏba, flexibilní vodovzdorná 08
spárovací hmota
08
spárovací hmota
06 lepící vysoce flexibilní tmel
09
06 lepící vysoce flexibilní tmel
09
07 hydroizolaãní stûrka
07 hydroizolaãní stûrka
08 penetrace
08 penetrace
53

7 Podlahové systémy
CETRIS ® 01
www.cetris.cz/systemy/podlahove-systemy/
7.5 Plovoucí podlahy z desek CETRIS ®
Plovoucí podlaha označuje podlahu, která je oddělena
od ostatních konstrukcí, stropu a stěn pružným
materiálem – podlaha je uložena ve vaně z tohoto
materiálu a tzv. „plave“.
Účelem suché podlahové konstrukce je především
velmi rychle a levně bez použití mokrého procesu
vytvořit novou podlahovou konstrukci při současném
zlepšení akustických a tepelně izolačních parametrů
stropní konstrukce. Plovoucí podlahy působí
oproti tradičním podlahám příznivě na kloubní mechanismus
člověka.
Při navrhování suchých plovoucích konstrukcí je
třeba počítat s vyšší pružností, proto uvedené systémy
nejsou vhodné do prostor s vyšším výskytem
vlhkosti (sprchy, koupelny, prádelny, sauny, apod.),
kde by dovolené průhyby mohly ohrozit funkčnost
hydroizolační vrstvy.
Pokud je ve skladbě použita jiná izolační deska než
dřevovláknitá deska, je nutné, aby její vlastnosti
byly srovnatelné s touto deskou (zejména tuhost).
Užití izolačních desek určených do těžkých plovoucích
podlah je nepřípustné.
7.5.1 Plovoucí podlaha IZOCET
Suchá podlahová konstrukce IZOCET patří do kategorie
lehkých plovoucích podlah (hmotnost plovoucí
podlahy do 75 kg/m 2 ). Mechanické parametry
byly ověřeny dle EN 13 810-1 Desky na bázi dřeva
– Plovoucí podlahy – Část 1: Specifikace užitných
vlastností a požadavky.
Skladba plovoucí podlahy IZOCET:
A – nášlapná vrstva – může být tvořena kobercem, parketami, PVC, dlažbou
B – roznášecí vrstva – je tvořena dvěma deskami CETRIS ® tl. 12 mm, které jsou navzájem sešroubovány
samořeznými vruty 4,2 × 35 mm se zápustnou hlavou
C – tepelně izolační vrstva – je nejdůležitější součástí plovoucí podlahy, zajišťuje zvýšení kročejové a vzduchové
neprůzvučnosti, zároveň zlepšuje také izolaci tepelnou. Tuto funkci plní lisované dřevovláknité
desky
D – okrajové pásky – cementotřískové desky CETRIS ® je třeba oddělit od stěn materiálem s obdobnými
zvukově izolačními vlastnostmi jako má samotná izolace
7.5.1.1 Popis konstrukce podlahy IZOCET
Obchodní označení:
IZOCET SP 45: CETRIS ® tl. 12 mm, 2 vrstvy,
izolační desky tl. 19 mm
IZOCET SP 65: CETRIS ® tl. 12 mm, 2 vrstvy,
izolační desky tl. 19 mm, 2 vrstvy
Specifikace materiálů:
• Izolační desky jsou měkké dřevovláknité desky
(hobra) tl. 19 (±1,0) mm, objemové hmotnosti
250 kg/m 3 ±30 kg/m 3 , dodáváme je v rozměru
810 × 1200 mm
08
02 03 04 05 06 07 09
Svisl˘ fiez – plovoucí podlaha IZOCET
®
• Desky CETRIS tl. 12 (±1,0) mm, s pevností
v tahu za ohybu min. 9 Nmm -2 , o rozměru 625 ×
1250 mm, desky pro horní vrstvu jsou dodávány
předvrtané (průměr 4 mm)
• Samořezné vruty CETRIS 4,2 × 35 mm s dvojchodým
závitem a se zápustnou hlavou opatřenou
břity pro zahloubení
01 rohová li‰ta
02 ná‰lapná vrstva
03 deska CETRIS ® tl.12 mm horní – pfiedvrtaná
04 deska CETRIS ® tl.12 mm spodní – nevrtaná
05 vrut CETRIS 4,2 x 35 mm
06 izolaãní deska
07 parozábrana
08 dilataãní spára tl. 15 mm
09 stropní konstrukce
54

www.cetris.cz/systemy/podlahove-systemy/
Podlahové systémy
CETRIS ® 7
7.5.1.2 Vlastnosti podlahy IZOCET
Únosnost podlahy
Únosnost podlahy IZOCET byla stanovena na základě
zkoušek určených pro lehké podlahové konstrukce
v EN 13 810-1. Jednotlivé testy byly provedeny
v akustické komoře zkušebny CSI Praha a.s.,
pobočce Zlín, na vzorcích o rozměru 3,6 × 3,0 m.
Podlaha byla vždy uložena na železobetonové stropní
konstrukci.
Způsoby zatěžování při zkoušce:
• Soustředěné zatížení – působení lokálního břemene
o hmotnosti 130 kg na kruhovou plochu
o průměru 25 mm. Hodnota mezního průhybu
pod zatěžovacím ramenem je max. 3 mm.
• Zatížení rázem – břemeno o váze 40 kg dopadá
z výšky 350 mm, po 10 dopadech je mezní hodnota
průhybu max. 1,0 mm. Toto zatížení simuluje
padající předměty, pády osob, skákání, tanec.
• Zatížení rovnoměrným zatížením
Vyhodnocení testů pro užitnou kategorii A (obytné plochy) a B (kancelářské plochy)
NÁZEV PARAMETRU
A ZKUŠEBNÍ METODA
Odolnost proti
soustředěnému zatížení
ČSN EN 13 810-1
Odolnost proti dynamickému
zatížení nárazy ČSN EN 1195
Odolnost proti
rovnoměrnému zatížení
ČSN EN 12 431
HODNOTA PARAMETRU
A OZNAČENÍ NTD
Při F k=1,3 kN průhyb
d F ≤3,0 mm
ČSN EN 13 810-1
Přírůstek průhybu
∂d F ≤ 1,0 mm
Při qK 3,0 kN/m 2 stlačení
d q ≤2,0 mm
ČSN EN 1991-1-1
* Poznámka: Nárazy zkušebního tělesa způsobily ztužení (zhutnění) izolační podložky.
IZOCET SP45
d F = 2,7 mm
∂d F= −0,7* mm
d q = 0,26 mm
IZOCET SP65
d F = 2,0 mm
∂d F= 0,0 mm
d q = 0,43 mm
Z dosažených výsledků vyplývá, že všechny varianty
podlah IZOCET jsou vhodné pro kategorie
zatížení A (obytné plochy a plochy pro domácí
činnost) a B (kancelářské plochy) dle EN 1991-1-1
Eurokód 1: Zatížení konstrukcí – Část 1-1: Obecná
zatížení - Objemové tíhy, vlastní tíha a užitná zatížení
pozemních staveb.
Při navrhování suchých podlahových konstrukcí
je třeba počítat s dovolenými průhyby a je nutné
uvažovat s únosností podkladu.
Suchá podlahová konstrukce IZOCET není vhodná
do prostor s větším normovým zatížením než je předepsáno
pro tento typ podlahy a do trvale vlhkých
prostor jako jsou sauny, prádelny, sprchy aj.
Zvukově izolační vlastnosti
Akustické vlastnosti suché podlahy IZOCET byly stanoveny
laboratorní metodou dle ČSN EN ISO 140-3,
ČSN EN ISO 140-6 na normalizované stropní desce
(železobetonová stropní konstrukce tl. 120 mm).
Z hlediska kvality kročejového útlumu lze podlahu
IZOCET využít na nosných konstrukcích o plošné
hmotnosti 300 kg/m 2 nebo na stropních konstrukcích
bez akustických požadavků.
SKLADBA PODLAHY
INDEX VZDUCHOVÉ
NEPRŮZVUČNOSTI R W
INDEX HLADINY
NORMALIZOVANÉHO HLUKU L nv
IZOCET SP 45 58 dB 54 dB
IZOCET SP 65 59 dB 52 dB
Výpočtem jsou stanoveny orientační zvukově-izolační parametry podlahy IZOCET na dřevěném stropní
konstrukci:
Index vzduchové neprůzvučnosti R w = 58 dB
Index hladiny normalizovaného kročejového hluku L nw = 62 dB
Snížení hladiny normalizovaného kročejového hluku ∆L w = 8 dB
Tepelně izolační vlastnosti
Tepelně izolační vlastnosti plovoucí podlahy IZOCET
jsou charakterizovány především vlastnostmi izolačních
dřevovláknitých desek.
DESKA
Izolační dřevovláknité desky
CETRIS ®
SOUČINITEL TEPELNÉ VODIVOSTI
U
0,05 W/mK
0,277 W/mK
PODLAHA
IZOCET SP 45
IZOCET SP 65
TEPELNÝ ODPOR
R
0,49 m 2 K/W
0,89 m 2 K/W
55

7 Podlahové systémy
CETRIS ®
www.cetris.cz/systemy/podlahove-systemy/
7.5.1.3 Příprava podkladu před kladením podlahy
Nosn˘ podklad, poÏadavky a pfiíprava
Pro zaji‰tûní koneãné kvality povrchu plovoucí
podlahy pro pokládku ná‰lapn˘ch vrstev je dÛle-
Ïitá pfiíprava nosného podkladu. Nosn˘m podkladem
mÛÏe b˘t masivní stropní konstrukce
(Ïelezobetonová deska, keramické stropy, stropy
HURDIS aj.) nebo také dfievûn˘ trámov˘ strop
s prkenn˘m záklopem, dfievûn˘ povalov˘ strop
popfiípadû základová betonová deska.
U nosného podkladu se pfiedpokládá schopnost
pfienést v minimální velikosti zatíÏení = normové
(uÏitné) zatíÏení + hmotnost podlahy pfii poÏadavku
na maximální prÛhyb stropní konstrukce
dle dan˘ch poÏadavkÛ.
Plovoucí podlaha IZOCET vyÏaduje such˘ a únosn˘
podklad s rovinností max. 4 mm na 2 m.
V pfiípadû, Ïe nebudou dodrÏeny pfiípustné odchylky
od rovinnosti u nosného podkladu, není
moÏno následnû garantovat pfiípustné odchylky
rovinnosti pod ná‰lapnou vrstvou. Lokální
nerovnosti mohou b˘t aÏ do 5 mm (napfi. jednotlivû
vystupující plnivo, otfiepy betonu nebo suky
v dfievûném podkladu) vzhledem k moÏnosti
dodateãného dotvarování izolaãní vrstvy.
Pokud není podklad dostateãnû rovinn˘, je ho
tfieba vyrovnat .
Vyrovnání nosného podkladu
Vyrovnání podkladu lze provést dvûma zpÛsoby:
1. mokr˘ zpÛsob – pomocí cementové malty
s pískem nebo vrstvou samonivelizaãní stûrky
dle pokynÛ jednotliv˘ch v˘robcÛ
2. such˘m podsypem – pro násyp je moÏno pouÏít
such˘ch vyrovnávacích smûsí na bázi drceného
pórobetonu, perlitu. Minimální v˘‰ka podsypu je
10 mm, maximální v˘‰ka 40 mm. Lze doporuãit
podsypy FERMACELL, BACHL BS Perlit, Liapor,
SILIPERL.
Pfii vyrovnávání povrchu dfievûného trámového
stropu se nejprve posoudí kvalita nosné konstrukce,
Vy‰lapaná, zproh˘baná (nerovnosti nad
5 mm) a jinak po‰kozená prkna se vymûní. Na
záklop se poloÏí papírová lepenka jako ochrana
proti propadávání suchého podsypu v otvorech
po sucích a v mezerách mezi prkny.
Vyrovnávací podsypy se provádí dle pokynÛ
jednotliv˘ch v˘robcÛ.
Doporuãen˘ postup:
• Urãíme poÏadovanou koneãnou v˘‰ku budované
podlahy a pfieneseme ji na pfiilehlé stûny (úroveÀ
1 m nad koneãnou úrovní podlahy).
• Podél jedné stûny nasypeme podsyp v ‰ífice
cca 20 cm do v˘‰ky odpovídající poÏadované
v˘‰ce podsypu (je tfieba respektovat stavební
v˘‰ku podlahového systému). Ve vzdálenosti
rovné délce stahovací latû vytvofiíme rovnobûÏn˘
pás podsypu.
• Na pásy poloÏíme vyrovnávací latû a vyrovnáme
pomocí vodováhy. Pro tuto ãinnost je
v˘hodné opatfiit si sadu stahovacích latí (napfi.
z dfievûn˘ch hranolÛ). Stahovací laÈ musí b˘t
opatfiena boãními v˘fiezy, odpovídající v˘‰ce
vyrovnávajících latí.
• Vysypeme podsypem prostor mezi pásy a stahovací
latû následnû stáhneme na poÏadovanou
v˘‰kovou úroveÀ.
Vlhkost podkladu
Maximální pfiípustná hmotnostní vlhkost podkladu
• dfievûn˘ podklad – 12 %
• silikátov˘ podklad – 6 %
Izolace proti vlhkosti
Pro zamezení transportu vlhkosti do tepelnû
a zvukovû izolaãní vrstvy je tfieba tuto vrstvu
oddûlit od stropní konstrukce pomocí hydroizolaãní
vrstvy. Tato zábrana se t˘ká pfiedev‰ím
nosné stropní konstrukce, která obsahuje zbytkovou
vlhkost nebo tam, kde se pfiedpokládá
zv˘‰en˘ prÛnik vlhkosti stropních konstrukcí.
Pro tento úãel se rozprostfie na vyãi‰tûnou plochu
hydroizolaãní fólie napfi. PE fólie tl. 0,2 mm
s pfiesahy mezi jednotliv˘mi pásy min. 200 mm
(popfiípadû se spoje pfielepí lepící páskou),
s vytaÏením na svislé konstrukce nad úroveÀ
pfiedpokládané podlahy.
Pfii vyrovnávání povrchu samonivelaãní stûrkou
se izolace proti vlhkosti ukládá na zhotovenou
stûrku, pfii vyrovnávání podsypem se vkládá
mezi nosnou konstrukci a podsyp.
Pfii pokládání podlahy na dfievûnou nosnou
konstrukci se pouÏití PE fólie nedoporuãuje, aby
bylo zaji‰tûno „d˘chání stropu“. Pokud se pod
stropem nachází místnosti, ve kter˘ch se pfiedpokládá
zv˘‰ená vzdu‰ná vlhkost (koupelna,
kuchyÀ), je nutno zabránit transportu vlhkosti
do konstrukce nebo zajistit její volné odpafiení.
Zaji‰tûní izolace proti vlhkosti se musí fie‰it
v rámci celé konstrukce stropu a podlahy.
Pro pfiípadné odvûtrání vlhk˘ch konstrukcí
je moÏné pouÏít mikroventilaãní vrstvu (napfi.
OLDROYD, TECHNODREN).
56

www.cetris.cz/systemy/podlahove-systemy/
Podlahové systémy
CETRIS ® 7
7.5.1.4 Kladení plovoucí podlahy IZOCET
1
Plovoucí podlaha IZOCET se klade jako finální
konstrukce, aÏ po ukonãení „mokr˘ch“ stavebních
prací (po vybudování pfiíãek, po provedení
omítek apod.).
2
3
Plovoucí podlaha IZOCET se klade na such˘
a ãist˘ podklad.
Pfied kladením podlahové konstrukce je vhodné
podlahové dílce aklimatizovat a to po dobu
min. 48 hodin pfii teplotû min 18 °C a relativní vlhkosti
vzduchu max. 70 %. Klimatizace pfiibliÏuje
v˘robní vlhkost desky rovnováÏné vlhkosti pfii
pouÏití a úãinnû tím zmen‰uje problém pozdûj-
‰ích tvarov˘ch zmûn.
4
Na nosnou konstrukci stropu se poloÏí PE folie,
v pfiípadû dfievûného stropu papírová lepenka
popfi. mikroventilaãní vrstva, s pfiesahem mezi
jednotliv˘mi pásy 200 mm a vytaÏením na svislé
konstrukce min. do v˘‰ky podlahové konstrukce
NataÏení fólie
pfiíãku. Pfii upevÀování dvefiního prahu je nutno
pouÏít del‰í vruty tak, aby do‰lo ke spojení zárubnû
s podkladním profilem. U dvefiního prahu v tomto
pfiípadû vÏdy doporuãujeme osadit z obou stran
podkladní li‰ty pod desky CETRIS ® (viz. fie‰ení
detailÛ plovoucí podlahy IZOCET). Pro zaji‰tûní
kvalitního dosednutí dvefiního prahu zejména na
ná‰lapnou vrstvu z keramické dlaÏby doporuãujeme
podmazání prahu silikonov˘m tmelem.
7
Urãíme smûr pokládky horní vrstvy desek
CETRIS ® a na nûm závisl˘ smûr pokládky
spodních vrstev. Pro pokládání jednotliv˘ch
vrstev je nutno dodrÏet kladení vrstev kfiíÏem
pfies sebe. Nutno dbát na to, aby spáry
izolaãních desek a podlahov˘ch desek CETRIS ®
neleÏely nad sebou.
8
Izolační desky pokládáme ke svislým konstrukcím
nadoraz. Izolační desky se kladou bez dilatačních
spár v ploše.
Kladení první vrstvy
izolačních desek
9 S kladením desek CETRIS® se zaãíná celou
deskou naproti dvefiím. Desky se pokládají na
sraz s kfiíÏovou spárou.
10
Kladení první vrstvy
desek CETRIS ®
15
625 625 625
1250 15
Kolem svisl˘ch konstrukcí (stûn, sloupÛ aj.)
se vytvofií dilataãní spára ‰ífie 15 mm.
11 Druhá vrstva desek CETRIS® se klade kfiíÏem
pfies první vrstvu s pfiesazením o 1/3 desky
tj. o 312 mm. Pro snadnûj‰í montáÏ je horní vrstva
podlahov˘ch desek CETRIS ® pfiedvrtána.
PrÛmûr pfiedvrtan˘ch otvorÛ je 4,0 mm.
1200
Kladení druhé vrstvy
desek CETRIS ®
810
625 625 312
312 1250
5
Pokud je nutné podklad vyrovnat such˘m
podsypem, podsyp se rozprostírá vÏdy
pouze na ãást plochy.
Při použití dvou vrstev izolačních desek se druhá vrstva
klade oproti první s přesazením min. 200 mm.
6
V pfiípadû, Ïe konstrukce podlahy nevyhovuje
kritériím únosnosti pfii lokálním zatíÏení,
doporuãuje se eliminovat vliv nepfiízniv˘ch pfietvofiení
pouÏitím podkladních rozná‰ecích prvkÛ.
Tyto rozná‰ecí prvky – prkna ‰iroká 100 mm – se
umístí v místech pfiechodÛ místností, v místech
pfiechodÛ jednotliv˘ch typÛ podlah a tam, kde
se pfiedpokládá zatíÏení soustfiedûn˘mi bfiemeny
vût‰ími neÏ je dovoleno pro dan˘ typ podlahy.
Pfii prÛchodu suché podlahové konstrukce pfies
dvefiní práh je tfieba fie‰it otázku osazení dvefiní
zárubnû. Tu je tfieba vyrovnat a podloÏit do pfiesné
v˘‰ky po celé délce zárubnû pod spodní stfiedovou
Kladení druhé vrstvy
izolačních desek
810
1200
200
12
Do dilataãní spáry kolem svisl˘ch konstrukcí
se doporuãuje vloÏit pásek minerální vaty
(napfi. ORSILu) v tl. 15 mm, kter˘ zabrání zaná‰ení
dilataãní spáry pfii následn˘ch pracích. Tento
pásek se ofiízne v potfiebné v˘‰ce po dokonãení
finální úpravy povrchu plovoucí podlahy pfied
pokládkou podlahové krytiny.
13
Ihned po poloÏení je nutné desky CETRIS®
spojit samofiezn˘mi vruty o prÛmûru 4,2 mm
a délce 35 mm se zápustnou hlavou. Vruty se
v‰echny hodnoty v mm
57

7 Podlahové systémy
CETRIS ®
www.cetris.cz/systemy/podlahove-systemy/
vkládají do předvrtaných otvorů. Pro případ
dořezávání desek je nutno umisťovat vruty
25 – 50 mm od okraje desky, maximální rozteč
mezi jednotlivými spojovacími prvky je 300 mm.
Vruty nesmí procházet spárami spodní vrstvy desek
CETRIS ® . Průměrný počet spojovacích vrutů na
1 m 2 je 28 ks.
Při kladení základních formátů desky CETRIS ®
(1250 × 3350 mm) postačí pro sešroubování cca
20 vrutů na 1 m 2 při zachování těchto podmínek:
• min. vzdálenost vrutu od hrany desky je 25 mm
• max. vzájemná vzdálenost vrutů v ploše je
300 mm
• v místě styku spodních desek je nutné dvojité
sešroubování - k oběma deskám spodní vrstvy
• horní desku je nutno předvrtat průměrem 4 mm
14 Pro šroubování doporučujeme použít
elektrické šroubováky. Při vlastním spojení
desek CETRIS ® je třeba desky lokálně v místě spojování
zatížit, nejlépe vahou pracovníka. Zabrání
se tak nadzvednutí horní vrstvy desek a možnému
zanesení vyvrtaných pilin mezi spoji. Jednotlivé
desky se začínají šroubovat od jejich středu.
Druhá vrstva
desek CETRIS ®
Rozmístění
vrutů
Druhá vrstva
desek CETRIS ®
Dilatační spára
š. 15 mm
desek CETRIS ®
První vrstva
1250 mm 1250 mm 1250 mm 1250 mm
Druhá vrstva
desek CETRIS ®
300 mm
300 mm
3350 mm 3350 mm
1250 mm 1250 mm 1250 mm 1250 mm
3350 mm
3350 mm
První vrstva
desek CETRIS ®
7.5.1.5 Řešení detailů plovoucí podlahy IZOCET
Přechod podlahy přes práh
svislý řez
15 Po spojení obou vrstev desek CETRIS® se
nožem odřízne okrajový pásek a izolační folie
v požadované výšce.
16
Sešroubovaná podlaha je ihned pochůzná. Je
možné okamžitě aplikovat nášlapnou vrstvu.
01 dřevěný dveřní práh
02 prahová spojka
03 dřevěný podkladní profil
04 nášlapná vrstva
05 podlahová deska CETRIS ®
tl. 12 mm, horní, předvrtaná
06 podlahová deska CETRIS ®
tl. 12 mm, spodní
07 vrut 4,2 x 35 mm
08 dřevěná podkladová lišta
09 izolační deska
10 parozábrana
11 dilatační spára 15 mm
12 stropní konstrukce
17
Při montáži rozsáhlé podlahové plochy
doporučujeme postupnou pokládku izolace
a desek po jednotlivých dilatačních polích. Sníží se
tak možnost poškození izolačních desek pohybem
pracovníků.
Upozornění: Vlivem vysychání a postupné aklimatizace
desek CETRIS ® po položení podlahy může
zejména v zimních měsících docházet k mírnému
nadzvedávání volných okrajů (u stěn, v rozích). Tento
jev je možné elimilovat lokálním přikotvením desek
CETRIS ® do podkladu (záklop, strop).
Všechny rozměry v mm.
58

www.cetris.cz/systemy/podlahove-systemy/
Podlahové systémy
CETRIS ® 7
Vyrovnání nerovného podkladu,
zv˘‰ení konstrukãní v˘‰ky
svisl˘ fiez
01 02 03 04
05 06 07 08
01 ná‰lapná vrstva
02 podlahová deska CETRIS ® tl. 12 mm, horní, pfiedvrtaná
03 podlahová deska CETRIS ® tl. 12 mm, spodní
04 vrut 4,2 x 35 mm
05 izolaãní deska 2 x 19 mm
06 podsyp (Fermacel, BACHL Perlit BS, Silipert) – max tl.40 mm
07 parozábrana
08 stropní konstrukce
Dilataãní spára v plo‰e
svisl˘ fiez
01
02 04 05 06
07 03 07 08 09 10
01 dilataãní profil Schlüter DILEX – BWB
02 ná‰lapná vrstva
03 dilataãní spára tl. 15 mm
04 podlahová deska CETRIS ® tl. 12 mm, horní, pfiedvrtaná
05 podlahová deska CETRIS ® tl. 12 mm, spodní
06 vrut 4,2 x 35 mm
07 dfievûná podkladová li‰ta
08 izolaãní deska
09 parozábrana
10 stropní konstrukce
Pfiechod
na jinou podlahu
svisl˘ fiez
06
05
04
02
01
10
09
08
07
03
01 dilataãní profil Schlüter DILEX – BWB
02 ná‰lapná vrstva
03 dilataãní spára tl. 15 mm
04 podlahová deska CETRIS ® tl. 12 mm, horní, pfiedvrtaná
05 podlahová deska CETRIS ® tl. 12 mm, spodní
06 vrut 4,2 x 35 mm
07 dfievûná podkladová li‰ta
08 izolaãní deska
09 parozábrana
10 stropní konstrukce
59

7 Podlahové systémy
CETRIS ®
www.cetris.cz/systemy/podlahove-systemy/
Bezprah˘ pfiechod podlahy
svisl˘ fiez
04 05 06 07 01
02
11 03 08 09 10 12
01 dilataãní profil Schlüter DILEX
02 prahová spojka
03 dfievûn˘ podkladní profil
04 ná‰lapná vrstva
05 podlahová deska CETRIS ® tl. 12 mm, horní, pfiedvrtaná
06 podlahová deska CETRIS ® tl. 12 mm, spodní
07 vrut 4,2 x 35 mm
08 dfievûná podkladová li‰ta
09 izolaãní deska
10 parozábrana
11 dilataãní spára 15 mm
12 stropní konstrukce
Návaznost podlahy
s pfiíãkou
01
04
01 pfiíãka
02 hmoÏdinka
03 tûsnící podloÏka
04 ná‰lapná vrstva
05 podlahová deska CETRIS ® tl. 12 mm, horní, pfiedvrtaná
06 podlahová deska CETRIS ® tl. 12 mm, spodní
07 vrut 4,2 x 35 mm
08 izolaãní deska
09 parozábrana
10 stropní konstrukce
02 03 05 06 07 08 09
10
60

www.cetris.cz/systemy/podlahove-systemy/
Podlahové systémy
CETRIS ® 7
7.5.2 Plovoucí podlahy POLYCET
Plovoucí podlaha POLYCET rozšiřuje nabídku lehkých
plovoucích podlah s roznášecí vrstvou z cementotřískové
desky CETRIS ® . Ve skladbě složené
suché plovoucí podlahy jsou použity izolační desky
z elastifizovaného pěnového polystyrénu – v různé
kombinaci typů a tloušťek dle způsobu použití.
Roznášecí vrstva je vytvořená dvěmi vrstvami
cementotřískových desek CETRIS ® . Tyto podlahy
jsou určeny pro obytné a kancelářské prostory.
Podobně jako u podlahového systému IZOCET,
tak i v případě podlahy POLYCET je nutno počítat
s vyšší pružností, proto uvedené systémy nejsou
vhodné do prostor s vyšším výskytem vlhkosti
(sprchy, koupelny, prádelny, sauny, apod.), kde by
dovolené průhyby mohly ohrozit funkčnost hydroizolační
vrstvy.
Při návrhu skladby a samotné realizaci podlahy
POLYCET je nutno dodržet zásady uvedené v montážním
návodu. Při záměně izolační desek na bázi
EPS nelze použít izolační desku o nižší třídě.
Suchá podlahová konstrukce POLYCET patří do
kategorie lehkých plovoucích podlah (hmotnost
plovoucí podlahy do 75 kg/m 2 ). Veškeré zkoušky
a posuzování proběhlo v akreditované zkušebně
Centra stavebního inženýrství Praha a.s., pobočce
Zlín na základě požadavků těchto norem:
• ČSN 74 45 05 Podlahy, Základní ustanovení
• ČSN EN 13810-1 Desky na bázi dřeva – Plovoucí
podlahy – Část 1: Specifikace užitných vlastností
a požadavky
• ČSN EN ISO 140-3 Akustika – Měření zvukové izolace
stavebních konstrukcí a v budovách – Část 3:
Laboratorní měření vzduchové neprůzvučnosti
stavebních konstrukcí (ISO 140-3:1995)
• ČSN EN ISO 140-6 Akustika – Měření zvukové izolace
stavebních konstrukcí a v budovách – Část 6:
Laboratorní měření kročejové neprůzvučnosti
stropních konstrukcí
• ČSN EN ISO 717-1 Akustika. Hodnocení zvukově
izolačních vlastností staveb a stavebních konstrukcí.
Část 1: Vzduchová neprůzvučnost staveb
a vnitřních stavebních konstrukcí
• ČSN EN ISO 717-2 Akustika – Hodnocení zvukové
izolace stavebních konstrukcí a v budovách
– Část 2: Kročejová neprůzvučnost.
Skladba plovoucí podlahy POLYCET
• Nášlapná vrstva – může být tvořena kobercem,
parketami, PVC, dlažbou (doporučený max. formát
200 × 200 mm).
• Roznášecí vrstva – je tvořena dvěma deskami
CETRIS ® tl. 12, popř. 10 mm (POLYCET Min),
které jsou navzájem sešroubovány samořeznými
vruty se zápustnou hlavou (popřípadě slepeny
celoplošně lepidlem, sponkovány).
• Separační vrstva – měkčená fólie z pěnového
polyetylénu (eliminace vrzání ve styku CETRIS ®
a EPS). V případě použití izolačních desek s natavenou
hliníkovou fólií není separace nutná.
• Tepelně izolační vrstva – je nejdůležitější součástí
plovoucí podlahy, zajišťuje zvýšení kročejové
a vzduchové neprůzvučnosti, zároveň zlepšuje
také izolaci tepelnou. V podlaze POLYCET jsou
použity jedna nebo maximálně dvě vrstvy izolační
desky z elastifizovaného pěnového polystyrénu
EPS, maximální tloušťky 60 mm
• Okrajové pásky – plovoucí podlahu je třeba oddělit
od stěn materiálem s obdobnými zvukověizolačními
vlastnostmi jako má samotná izolace.
7.5.2.1 Popis a varianty podlahy POLYCET
POLYCET Therm – lehká podlaha s vysokou hodnotou tepelného odporu
Podlaha POLYCET Therm je ideálním řešením především
pro podlahy v suterénu (na terénu). Použitím
dvou vrstev polystyrénových izolačních desek třídy
EPS 100Z o celkové výšce 120 mm je dosaženo
vysoké hodnoty tepelného odporu, která výrazně
převyšuje minimální požadované hodnoty a odpovídá
doporučeným hodnotám součinitele prostupu
tepla dle ČSN 73 0540-2.
01
02
03
04
05
06
07
cementotřísková deska
CETRIS ® 12 mm, horní vrtaná
cementotřísková deska
CETRIS ® 12 mm, spodní
separační vrstva – pěnová
fólie tl. 2 mm
pěnový polystyrén EPS 100 Z,
tl. 60 mm
pěnový polystyrén EPS 100 Z,
tl. 60 mm
stropní konstrukce
samořezný vrut 4,2 × 35 mm
01
02 03 04 05 06 07
POLYCET Aku – lehká podlaha pro stropní konstrukce mezi bytovými prostory
I při nízké celkové výšce podlahy POLYCET Aku jsou
splněny požadavky na vzduchovou neprůzvučnost
dle ČSN EN ISO 717-1,2 a ČSN 73 0532 pro stropní
konstrukce v bytových domech. Funkci akustické
podložky plní izolace z pěnového polystyrenu třídy
EPS T4000, která odpovídá požadavkům na izolaci
proti strukturálnímu hluku a proti kročejovému
útlumu.
01
02
03
04
05
06
cementotřísková deska
CETRIS ® 12 mm, horní vrtaná
cementotřísková deska
CETRIS ® 12 mm, spodní
separační vrstva – pěnová
fólie tl. 2 mm
pěnový polystyrén
EPS T 4000, tl. 50 mm
stropní konstrukce
samořezný vrut 4,2 × 35 mm
01
02 03 04 05 06
61

7 Podlahové systémy
CETRIS ®
www.cetris.cz/systemy/podlahove-systemy/
POLYCET Heat – lehká podlaha se zabudovaným podlahovým topením
Izolační desky v podlaze POLYCET Heat jsou upravené
dílce z pěnového polystyrénu třídy EPS 100S.
Tyto dílce jsou opatřeny samosvornými drážkami pro
uložení potrubí a celoplošně pokryty hliníkovou folií
tl. 0,09 mm (pro dokonalý přenos tepla). Na spodní
straně desky jsou vzduchové žlábky. Samolepicí
přesahy hliníkové fólie slouží k uchycení přilehlých
izolačních desek. Tuhost roznášecí vrstvy ze dvou
desek CETRIS ® tloušťky 12 mm je zajištěna celoplošným
slepením (lepidlo Uzin MK-73) a sešroubováním
vruty délky max. 25 mm (šest vrutů na jednu desku
formátu 1 250 × 625 mm).
01
02
03 04 05 06
01 cementotřísková deska
CETRIS ® 12 mm, horní
02 cementotřísková deska
CETRIS ® 12 mm, spodní
03 pěnový polystyrén EPS 100S
tl. 50 mm s hliníkovou fólií
a rozvodem podlahového
topení
04 stropní konstrukce
05 lepidlo UZIN MK-73
(800 – 1 000 gr/m 2 )
06 samořezný vrut 4,2 × 25 mm
POLYCET Max – lehká podlaha s vyšším užitným zatížením
Většina lehkých plovoucích podlah je určena do prostor
s kategorií zatížení A nebo B dle EN 1991 – 1-1
Eurokód 1: Zatížení konstrukcí - Část 1-1: Obecná
zatížení - Objemové tíhy, vlastní tíha a užitná zatížení
pozemních staveb. Podlaha POLYCET Max byla testována
dle EN 13810 Desky na bázi dřeva – Plovoucí
podlahy - Část 1: Specifikace užitných vlastnosti
a požadavky i pro vyšší třídy zatížení – C1-C3, C5
(plochy ve školách, v divadlech, v administrativních
budovách). Vysoké mechanické odolnosti podlahy
je dosaženo použitím izolace z pěnového polystyrénu,
určené pro vysoce tlakově namáhané podlahové
a střešní konstrukce. Novinkou pro systémy
lehkých podlah s roznášecí vrstvou ze dvou vrstev
cementotřískových desek CETRIS ® je i systém vzá-
01
jemného spojení – moderní technologiií sponkování
s výrazně nižším časem samotné montáže. Desky
CETRIS ® jsou sponkovány (systém „deska na desku“)
sponkami Haubold, popřípadě sešroubovány
vrutem (horní deska předvrtána).
02
03 04 05 06
01 cementotřísková deska
CETRIS ® 12 mm, horní vrtaná
02 cementotřísková deska
CETRIS ® 12 mm, spodní
03 separační vrstva
04 pěnový polystyrén EPS 200S,
tl. 30 mm
05 stropní konstrukce
06 samořezný vrut 4,2 × 35 mm,
popřípadě sponka Haubold
KG 700 CNK
POLYCET Min – lehká plovoucí podlaha s nízkými pořizovacími náklady
Plovoucí podlaha POLYCET Min je určena do prostor
s kategorií zatížení A nebo B (obytné a kancelářské
plochy) dle EN 1991 – 1-1 Eurokód 1: Zatížení konstrukcí
- Část 1-1: Obecná zatížení - Objemové tíhy,
vlastní tíha a užitná zatížení pozemních staveb. Celá
skladba při zachování příznivých mechanických
a akustických parametrů vyniká především nízkými
pořizovacími náklady. Na izolaci z pěnového polystyrenu
pro kročejový útlum jsou položeny dvě
vrstvy cementotřískových desek CETRIS ® tl. 10 mm,
vzájemně přeloženy a sešroubovány vrutem se zápustnou
hlavou (horní deska předvrtána).
01 02 03 04 05 06
01
02
03
04
05
06
cementotřísková deska
CETRIS ® 10 mm, horní vrtaná
cementotřísková deska
CETRIS ® 10 mm, spodní
separační vrstva – pěnová
fólie tl. 2 mm
pěnový polystyrén EPS T4000
tl. 30 mm
stropní konstrukce
samořezný vrut 4,2 × 35 mm
62

www.cetris.cz/systemy/podlahove-systemy/
Podlahové systémy
CETRIS ® 7
Specifikace materiálů
®
• Cementotřískové desky CETRIS tl. 12 ±1,0 mm
(10 ±0,7 mm – pro POLYCET Min), s pevností
v tahu za ohybu min. 9 MPa, o rozměru
1 250 × 625 mm, ve variantě POLYCET Therm,
Aku, Min a Max jsou desky pro horní vrstvu
dodávány předvrtané (ø 4 mm). Alternativně
ve variantách POLYCET Therm, Aku, Min a Max
lze použít i formát desky základního formátu
3 350 × 1 250 mm.
• Samořezné vruty 4,2 × 35 mm s dvojchodým závitem
a se zápustnou hlavou opatřenou břity pro
zahloubení (pro sešroubování desek CETRIS ® ve
variantě POLYCET Therm, Aku, Max a Min).
• Samořezné vruty 4,2 × 25 mm s dvojchodým
závitem a se zápustnou hlavou opatřenou břity
pro zahloubení (pro sešroubování desek CETRIS ®
ve variantě POLYCET Heat).
• Sponka Haubold KG 700 CNK (pro spojení dvou
vrstev desek CETRIS ® tl. 12 mm – variant Max).
• Izolační fólie z lehčeného pěnového polyetylénu
s uzavřenou buňkovou strukturou, vyráběná bez
použití freonu. Separační vrstva pro eliminaci
vrzání, zvýšení kročejové neprůzvučnosti.
• Lepidlo UZIN MK 73 pro celoplošné slepení
desek CETRIS ® ve variantě POLYCET Heat.
Rozpouštědlové lepidlo na bázi umělé pryskyřice.
Na dřevotřískové, cementové, magnéziové,
vytápěné potěry, na litý asfalt a na izolační podložky
UZIN. Velmi dobře se roztírá, dobře plní,
velmi rychle váže, je tvrdě elasticky tvárné a má
vysokou pevnost ve smyku.
• Izolační desky EPS z elastifizovaného pěnového
polystyrénu. Typ a tloušťka dle konkrétní skladby.
Nelze použít izolační desky nižšího typu nebo větší
tloušťky než 60 mm. Přípustné jsou max. dvě
vrstvy izolačních desek.
Přehled použitých typů EPS ve skladbě podlahy POLYCET a klasifikace jejich vlastností podle ČSN EN 13163
VARIANTA PODLAHOVÉHO SYSTÉMU POLYCET THERM AKU, MIN HEAT MAX
Typ izolantu - EPS EPS 100 Z EPS T4000
EPS 100 S Stabil
pro podlahové topení
EPS 200 S Stabil
Součinitel tepelné vodivosti 0,038 W/m.K 0,045 W/m.K 0,038 W/m.K 0,034 W/m.K
Rozměry
1 000 × 500 mm
2 000 × 1 000 mm (Bachl)
480 × 960 mm (Fana)
1 000 × 500 mm
Tloušťka (do systému POLYCET) 10 – 60 mm 15 – 50 mm 20 – 50 mm 10 – 30 mm
Odchylka tloušťky T
±2 mm
Odchylka délky L pro šířky

7 Podlahové systémy
CETRIS ®
www.cetris.cz/systemy/podlahove-systemy/
7.5.2.2 Vlastnosti podlahy POLYCET
Únosnost podlahy
Při navrhování suchých podlahových konstrukcí
je třeba počítat s dovolenými průhyby a je nutné
uvažovat s únosností podkladu. Suchá podlahová
konstrukce POLYCET není vhodná do prostor s větším
normovým zatížením než je předepsáno pro
tento typ podlahy a do trvale vlhkých prostor jako
jsou sauny, prádelny, sprchy aj.
Únosnost podlahy POLYCET byla stanovena na
základě zkoušek určených pro lehké podlahové
konstrukce v EN 13 810-1. Jednotlivé testy byly provedeny
v akustické komoře zkušebny CSI Praha a.s.,
pobočce Zlín, na vzorcích o rozměru 3,6 × 3 m.
Podlaha byla vždy uložena na železobetonové stropní
konstrukci.
Způsoby zatěžování při zkoušce byly:
• Soustředěné zatížení – působení lokálního břemene
o hmotnosti 130 kg na kruhovou plochu
o průměru 25 mm. Hodnota mezního průhybu
pod zatěžovacím ramenem je max. 3 mm.
• Zatížení rázem – břemeno o váze 40 kg dopadá
z výšky 350 mm, po 10 dopadech je mezní hodnota
průhybu max. 1,0 mm. Toto zatížení simuluje
padající předměty, pády osob, skákání, tanec.
Z dosažených výsledků vyplývá, že varianty podlah
POLYCET Therm, Aku, Heat a Min jsou vhodné pro
zatížení kategorie A (obytné plochy a plochy pro
domácí činnost) a kategorie B (kancelářské plochy)
dle EN 1991-1-1 Eurokód 1: Zatížení konstrukcí – Část
1-1: Obecná zatížení – Objemové tíhy, vlastní tíha
a užitná zatížení pozemních staveb.
Vyhodnocení pro užitnou kategorii A (obytné plochy) a B (kancelářské plochy)
NÁZEV PARAMETRU
A ZKUŠEBNÍ METODA
Odolnost proti soustředěnému
zatížení ČSN EN 13 810-1
Odolnost proti dynamickému
zatížení nárazy ČSN EN 1195
Odolnost proti rovnoměrnému
zatížení ČSN EN 12 431
HODNOTA PARAMETRU
A OZNAČENÍ NTD
Při F k = 1,3 kN průhyb d F ≤3,0 mm
ČSN EN 13 810-1
POLYCET THERM POLYCET AKU POLYCET HEAT POLYCET MIN
d F = 1,7 mm d F = 1,9 mm d F = 1,9 mm d F = 2,58 mm
Přírůstek průhybu ∂d F ≤ 1,0 mm ∂d F = 0,1 mm ∂d F = 0,0 mm ∂d F = 0,2 mm ∂d F = 0,15 mm
Při qK 3,0 kN/m 2 stlačení d q ≤2,0 mm
ČSN EN 1991-1-1
d F = 0,9 mm d F = 0,8 mm d F = 1,0 mm d F = 0,48 mm
Varianta podlahy POLYCET Max je určena pro vyšší
kategorie zatížení dle EN 1991-1-1 :
C1 – plochy se stoly – např. ve školách, kavárnách,
restauracích, jídelnách apod.
C2 – plochy se zabudovanými sedadly – např.
plochy v kostelích, divadlech, kinech, zasedacích
místnostech, čekárnách atd.
C5 – plochy, kde může dojít k nahromadění osob,
např. budovy pro veřejné akce jako koncertní haly.
Vyhodnocení pro užitnou kategorii C1 až C3 a C5
NÁZEV PARAMETRU
A ZKUŠEBNÍ METODA
Odolnost proti soustředěnému zatížení
ČSN EN 13 810-1
Odolnost proti dynamickému zatížení
nárazy ČSN EN 1195
Odolnost proti rovnoměrnému zatížení
ČSN EN 12 431
HODNOTA PARAMETRU
A OZNAČENÍ NTD
Při F k = 2,6 kN průhyb d F ≤3,0 mm
ČSN EN 13 810-1
Přírůstek průhybu ∂d F ≤ 1,0 mm
Při qK 5,0 kN/m 2 stlačení d q ≤2,0 mm
ČSN EN 1991-1-1
POLYCET MAX
d F = 2,96 mm
∂d F = −0,35 mm
d F = 0,38 mm
Zvukově izolační vlastnosti
Akustické vlastnosti suché podlahy POLYCET byly stanoveny
laboratorní metodou dle ČSN EN ISO 140-3,
ČSN EN ISO 140-6 na normalizované stropní desce
(železobetonová stropní konstrukce tl. 140 mm).
Výpočtem byly stanoveny i hodnoty pro variantu
s lehkým dřevěným trámovým stropem.
Vodorovné konstrukce jsou posuzovány z hlediska
šíření zvuku vzduchem (vzduchová neprůzvučnost)
a z hlediska kročejového hluku, vzniklého dynamickým
zatížením mechanickými nárazy (kročejová
neprůzvučnost).
Vzduchová neprůzvučnost je schopnost konstrukce
zvukově izolovat dva prostory z hlediska zvuku
šířeného zvukem. Hodnotícím parametrem je vážená
vzduchová neprůzvučnost R ẃ nebo laboratorní
vzduchová neprůzvučnost R w. Se vzrůstající hodnotou
vzduchové neprůzvučnosti je dosaženo vyšší
zvukověizolační schopnosti.
Platí:
R´w = R w – C (dB)
C.… korekce závislá na přenosu zvuku bočními
cestami
Kročejová neprůzvučnost vyjadřuje schopnost
konstrukce tlumit zvukovou energii, která vzniká
mechanickým nárazem na konstrukci. Hodnotícím
parametrem je vážená hladina kročejového zvuku
Ĺ nw, nebo laboratorní hladina kročejového zvuku
L nw. Čím vyšší hodnota, tím nižší je kročejová neprůzvučnost
mezi dvěmi prostory.
Snížení hladiny kročejového hluku – ∆L w – zlepšení
neprůzvučnosti, rozdíl hodnot hladiny kročejového
hluku pouze stropní konstrukce (bez akustické
úpravy) a hladiny kročejového hluku stropu včetně
akustické úpravy, upravené o korekční faktor (závisí
na typu stropní konstrukce).
Z hlediska kvality kročejového útlumu lze podlahu
POLYCET využít na nosných konstrukcích o plošné
hmotnosti vyšší 300 kg/m 2 nebo na stropních
konstrukcích bez akustických požadavků. Z těchto
důvodů doporučujeme pro zlepšení akustických
vlastností podlahy kladené na dřevěný trámový
strop provést přitížení záklopu stropu – například
betonovými dlaždicemi tloušťky min. 40 mm.
64

www.cetris.cz/systemy/podlahove-systemy/
Podlahové systémy
CETRIS ® 7
SCHÉMA KONSTRUKCE
SKLADBA PODLAHY
INDEX
VZDUCHOVÉ NE-
PRŮZVUČNOSTI
R W
INDEX HLADINY
NORMALIZOVANÉ-
HO KROČEJOVÉ-
HO HLUKU
L NW
SNÍŽENÍ HLADINY
NORMALIZOVANÉ-
HO KROČEJOVÉ-
HO HLUKU
∆L W
POLYCET Therm
• 2× deska CETRIS ® 12 mm
• pěnový polystyrén EPS 100Z
tl. 2 × 60 mm
• železobetonová stropní deska
tl. 140 mm
POLYCET Aku
• 2× deska CETRIS ® 12 mm
• pěnový polystyrén EPS T4000
tl. 50 mm
• železobetonová stropní deska
tl. 140 mm
58 dB 54 dB 25 dB
59 dB 52 dB 22 dB
POLYCET Aku
• 2× deska CETRIS ® 12 mm
• pěnový polystyrén EPS T4000
tl. 50 mm
• dřevěný trámový strop
58 dB
Hodnota z výpočtu
63 dB
Hodnota z výpočtu
7 dB
Hodnota z výpočtu
POLYCET Min
®
• horní deska CETRIS 10 mm
®
• spodní deska CETRIS 10 mm
• pěnový polystyrén EPS T4000
tl. 30 mm
• železobetonová stropní deska
tl. 140 mm
POLYCET Max
®
• horní deska CETRIS 12 mm
®
• spodní deska CETRIS 12 mm
• pěnový polystyrén EPS 200S
tl. 30 mm
• železobetonová stropní deska
tl. 140 mm
54 dB 57 dB 23 dB
55 dB 58 dB 22 dB
Z hlediska kvality kročejového útlumu lze podlahu
POLYCET využít na nosných konstrukcích o plošné
hmotnosti vyšší 300 kg/m 2 nebo na stropních konstrukcích
bez akustických požadavků.
Z těchto důvodů doporučujeme pro zlepšení akustických
vlastností podlahy kladené na dřevěný trámový
strop provést přitížení záklopu stropu – například
betonovými dlaždicemi tloušťky min. 40 mm.
65

7 Podlahové systémy
CETRIS ®
www.cetris.cz/systemy/podlahove-systemy/
Požadované hodnoty na zvukovou izolaci stropní konstrukce dle ČSN 73 0532:2010 a ČSN EN ISO 717-1,2
POŽADAVKY NA ZVUKOVOU IZOLACI
R´W
L´BW
Bytové domy – jedna obytná místnost vícepokojového bytu
Všechny ostatní místnosti téhož bytu, pokud nejsou funkční součástí chráněného prostoru
Bytové domy – byt
47 dB 63 dB
Všechny místnosti druhých bytů 53 (52) dB 55 (58) dB
Veřejně používané prostory (schodiště, chodby apod.) 52 dB 55 dB
Veřejně nepoužívané prostory (např. půdy) 47 dB 63 dB
Průchody, podchody 57 dB 53 dB
Průjezdy, podjezdy, garáže 57 dB 48 dB
Provozovny s hlukem LA,MAX ≤85 dB s provozem do 22:00 hod 57 dB 53 dB
Řadové rodinné domy a dvojdomy
Místnosti v sousedním domě 57 dB 48 dB
Hotely a ubytovací zařízení – ložnicový prostor, pokoje hostů
Pokoje jiných hostů 52 dB 58 dB
Veřejně používané prostory (chodby, schodiště) 52 dB 58 dB
Restaurace, společenské prostory a služby s provozem do 22 hod 57 dB 53 dB
Nemocnice, sanatoria… – lůžkové pokojem, pokoje lékařů
Lůžkové pokoje, vyšetřovny 52 dB 58 dB
Prostory vedlejší a pomocné 52 dB 58 dB
Školy apod. – Výukové prostory
Výukové prostory 52 dB 58 dB
Veřejně používané prostory 52 dB 58 dB
Kanceláře a pracovny
Kanceláře a pracovny s běžnou činností 47 dB 63 dB
Pracovny se zvýšenými nároky na ochranu před hlukem 52 dB 58 dB
66

www.cetris.cz/systemy/podlahove-systemy/
Podlahové systémy
CETRIS ® 7
Tepelně izolační vlastnosti
Tepelně-technické vlastnosti plovoucí podlahy
POLYCET jsou charakterizovány především vlastnostmi
izolačních desek EPS.
TYP IZOLANTU – EPS EPS 100 Z EPS T4000
Součinitel tepelné vodivosti
(W/m.K)
EPS 100 S STABIL
pro podlahové topení
EPS 200 S
STABIL
0,038 0,045 0,038 0,034
Zlepšení tepelného odporu stropní konstrukce podlahou POLYCET
PODLAHA
Požadované a doporučené hodnoty součinitele prostupu tepla a tloušťky tepelné izolace dle ČSN 73 0540-2
TYP KONSTRUKCE
ROZNÁŠECÍ VRSTVA
Typ (třída)
IZOLACE
SOUČINITEL PROSTUPU TEPLA
U (W/m 2 K)
Tloušťka (mm)
ZLEPŠENÍ TEPELNÉHO
ODPORU
R (Wm -2 K -1 )
POLYCET Therm
60+60 mm 3,24
EPS 100Z
POLYCET Therm 60 mm 1,62
POLYCET Aku
30 mm 0,75
EPS T4000
POLYCET Aku Deska CETRIS ® 2 × 12 mm
50 mm 1,19
POLYCET Heat
50 mm 1,40
EPS 100S
POLYCET Heat 60+60 mm 3,24
POLYCET Max EPS 200S 30 mm 0,97
POLYCET Min Deska CETRIS ® 2 × 10 mm EPS T4000 30 mm 0,84
ODPOVÍDAJÍCÍ TLOUŠŤKA TEPELNÉ IZOLACE
(mm)
Požadovaná hodnota Doporučená hodnota Požadovaná hodnota Doporučená hodnota
Strop pod nevytápěnou půdou 0,30 0,20 120 180
Strop z vytápěného do nevytápěného prostoru 0,60 0,40 60 90
Strop nad nevytápěným prostorem 0,30 0,20 120 180
Podlaha na terénu (základové desce) ve vzdálenosti
do 1 m od rozhraní zeminy a vnějšího vzduchu
0,38 0,25 100 150
Podlaha na terénu (základové desce) ve větší vzdálenosti
než 1 m
0,60 0,40 60 90
Podlaha s podlahovým vytápěním 0,30 0,20 120 180
Strop mezi prostory s rozdílem teplot do 10 °C včetně
1,05 0,70 40 50
Strop mezi prostory s rozdílem teplot do 5 °C včetně 2,20 1,45 20 30
7.5.2.3 Příprava podkladu před kladením podlahy
Nosný podklad, požadavky a příprava
Pro zajištění konečné kvality povrchu plovoucí
podlahy pro pokládku nášlapných vrstev je důležitá
příprava nosného podkladu. Nosným podkladem
může být masivní stropní konstrukce (železobetonová
deska, keramické stropy, stropy HURDIS aj.)
nebo také dřevěný trámový strop s prkenným záklopem,
dřevěný povalový strop popřípadě základová
betonová deska.
U nosného podkladu se předpokládá schopnost
přenést v minimální velikosti zatížení = normové
(užitné) zatížení + hmotnost podlahy při požadavku
na maximální průhyb stropní konstrukce dle daných
požadavků.
Plovoucí podlaha POLYCET vyžaduje suchý a únosný
podklad s rovinností max. 4 mm na 2 m. V případě,
že nebudou dodrženy přípustné odchylky od rovinnosti
u nosného podkladu, není možno následně
garantovat přípustné odchylky rovinnosti pod nášlapnou
vrstvou. Lokální nerovnosti mohou být až
do 5 mm (např. jednotlivě vystupující plnivo, otřepy
betonu nebo suky v dřevěném podkladu) vzhledem
k možnosti dodatečného dotvarování izolační vrstvy.
Pokud není podklad dostatečně rovinný, je ho
třeba vyrovnat.
Vyrovnání nosného podkladu
Vyrovnání podkladu lze provést dvěma způsoby:
1. mokrý způsob – pomocí cementové malty s pískem
nebo vrstvou samonivelizační stěrky dle
pokynů jednotlivých výrobců
2. suchým podsypem – pro násyp je možno použít
suchých vyrovnávacích směsí na bázi drceného
pórobetonu, perlitu. Minimální výška podsypu
je 10 mm, maximální výška 40 mm. Lze doporučit
podsypy FERMACELL, BACHL BS Perlit,
Siliperl.
Při vyrovnávání povrchu dřevěného trámového
stropu se nejprve posoudí kvalita nosné konstrukce,
vyšlapaná, zprohýbaná (nerovnosti nad 5 mm)
a jinak poškozená prkna se vymění. Na záklop se
položí papírová lepenka jako ochrana proti propadávání
suchého podsypu v otvorech po sucích
a v mezerách mezi prkny.
Vyrovnávací podsypy se provádí dle pokynů jednotlivých
výrobců.
67

7 Podlahové systémy
CETRIS ®
www.cetris.cz/systemy/podlahove-systemy/
Doporučený postup:
Určíme požadovanou konečnou výšku budované
podlahy a přeneseme ji na přilehlé stěny (úroveň
1 m nad konečnou úrovní podlahy).
Podél jedné stěny nasypáme podsyp v šířce cca
20 cm do výšky odpovídající požadované výšce podsypu
(je třeba respektovat stavební výšku podlahového
systému). Ve vzdálenosti rovné délce stahovací
latě vytvoříme rovnoběžný pás podsypu.
Na pásy položíme vyrovnávací latě, a vyrovnáme
pomocí vodováhy. Pro tuto činnost je výhodné
opatřit si sadu stahovacích latí (např. z dřevěných
hranolů). Stahovací lať musí být opatřena bočními
výřezy, odpovídající výšce vyrovnávajících latí.
Vysypeme podsypem prostor mezi pásy a stahovací
latí následně stáhneme na požadovanou výškovou
úroveň.
Vlhkost podkladu
Maximální přípustná hmotnostní vlhkost podkladu:
• dřevěný podklad – 12 %
• silikátový podklad – 6 %
Izolace proti vlhkosti
Pro zamezení transportu vlhkosti do tepelně a zvukově
izolační vrstvy je třeba tuto vrstvu oddělit od
podlahové konstrukce pomocí pojistné fólie. Tato
zábrana se týká především nosné stropní konstrukce,
která obsahuje zbytkovou vlhkost nebo
tam, kde se předpokládá zvýšený průnik vlhkosti
stropní konstrukcí. Pro tento účel se rozprostře na
vyčištěnou plochu hydroizolační fólie např. PE fólie
tl. 0,2 mm s přesahy mezi jednotlivými pásy min.
200 mm (popřípadě se spoje přelepí lepící páskou),
s vytažením na svislé konstrukce nad úroveň předpokládané
podlahy.
Při vyrovnávání povrchu samonivelační stěrkou se
izolace proti vlhkosti ukládá na zhotovenou stěrku,
při vyrovnávání podsypem se vkládá mezi nosnou
konstrukci a podsyp.
Při pokládání podlahy na dřevěnou nosnou konstrukci
nebo na původní stropní konstrukci se
použití PE fólie nedoporučuje, aby bylo zajištěno
„dýchání stropu“. Pokud se pod stropem nachází
místnosti, ve kterých se předpokládá zvýšená vzdušná
vlhkost (koupelna, kuchyň), je nutno zabránit
transportu vlhkosti do konstrukce nebo zajistit její
volné odpaření.
Zajištění izolace proti vlhkosti se musí řešit v rámci
celé konstrukce stropu a podlahy.
Pro případné odvětrání vlhkých konstrukcí je možné
použít mikroventilační vrstvu (např. OLDROYD,
TECHNODREN) nebo nopovou fólii.
7.5.2.4 Kladení plovoucí podlahy POLYCET
1 Plovoucí podlaha POLYCET se klade jako finální
konstrukce, až po ukončení „mokrých“ stavebních
prací (po vybudování příček, po provedení omítek
apod.).
2 Plovoucí podlaha POLYCET se klade na suchý
a čistý podklad.
3 Před kladením podlahové konstrukce je nutné
podlahové dílce aklimatizovat a to po dobu min.
48 hodin při teplotě min. 18 °C a relativní vlhkosti
vzduchu max. 70 %. Klimatizace přibližuje výrobní
vlhkost desky rovnovážné vlhkosti při použití a účinně
tím zmenšuje problém pozdějších tvarových změn.
Natažení fólie
5 Pokud je nutné podklad vyrovnat suchým podsypem,
podsyp se rozprostírá vždy pouze na část
plochy.
6 Určíme směr pokládky horní vrstvy desek
CETRIS ® a na něm závislý směr pokládky spodních
vrstev pokládky. Pro pokládání jednotlivých vrstev je
nutno dodržet zásadu, aby se jednotlivé vrstvy kladly
křížem přes sebe. Je nutno dbát na to, aby spáry izolačních
desek a podlahových desek CETRIS ® neležely
nad sebou.
7 Izolační desky z elastifizovaného pěnového
polystyrénu (dále jen EPS) pokládáme ke svislým
konstrukcím nadoraz. Izolační desky se kladou bez
dilatačních spár v ploše. Při průchodu suché podlahové
konstrukce přes dveřní práh je třeba řešit otázku
osazení dveřní zárubně. Tu je třeba vyrovnat a podložit
do přesné výšky po celé délce zárubně pod spodní
středovou příčku. Při upevňování dveřního prahu
je nutno použít delší vruty tak, aby došlo ke spojení
zárubně s podkladním profilem. U dveřního prahu
v tomto případě vždy doporučujeme osadit z obou
stran podkladní lišty pod desky CETRIS ® . Doporučený
rozměr podkladní desky je 80 × 30 mm, do celkové
výšky izolace je doplněna přířezem z EPS desky adekvátní
tloušťky (viz. detail). Vliv snížení kročejového
útlumu vzhledem k lokálnímu užití je zanedbatelný.
Řešení s podkladní lištou doporučujeme i v případě
dilatace podlahy v ploše (plocha větší než 6 × 6 m),
přechodu podlahy apod.
Pro zajištění kvalitního dosednutí dveřního prahu
zejména na nášlapnou vrstvu z keramické dlažby
doporučujeme, podmazání prahu silikonovým
tmelem.
8 Při použití dvou vrstev desek EPS se druhá
vrstva klade oproti první s přesazením min. 200 mm.
Vzhledem k výšce izolace doporučujeme eliminovat
vliv nepříznivých přetvoření použitím podkladních
roznášecích prvků.
4 V případě, kdy podklad obsahuje vysokou hodnotu
zbytkové vlhkosti, nebo je nebezpečí zvýšeného
průniku vlhkosti stropní konstrukcí, se na podklad
položí PE folie s přesahem mezi jednotlivými pásy
200 mm a vytažením na svislé konstrukce min. do
výšky podlahové konstrukce.
Kladení první vrstvy EPS
1000
1000
500 500 500 500
Jako nejvhodnější z hlediska vyztužení podlahy
doporučujeme použít prkna 80 × 30 mm, tloušťka
je doplněná deskami EPS do celkové výšky izolační
podložky. Tyto „výztuhy“ se umístí v místech přechodů
místností, v místech přechodů jednotlivých typů
podlah, po obvodě místnosti a tam, kde se předpokládá
zatížení soustředěnými břemeny většími než
je dovoleno pro daný typ podlahy.
68

www.cetris.cz/systemy/podlahove-systemy/
Podlahové systémy
CETRIS ® 7
Kladení druhé
vrstvy EPS
200 500 500 500
500 500
200
tepelné ztráty. Univerzální rozmístění žlábků nabízí
možnost kombinace roztečí topných rozvodů – pro
rozteč 125 mm i 250 mm. Montáž je shodná s běžnými
technologickými postupy pro podlahová topení.
Nová technologie umožňuje překrývání podélných
spár mezi tvarovkami samolepicími hliníkovými
přesahy. Po položení izolačních desek následuje
vložení potrubí.
Před pokládkou roznášecí vrstvy musí dojít k ověření
funkčnosti a těsnosti podlahového potrubí!
Kladení první vrstvy
desek CETRIS ®
625 625 625
1250
5
V případě varianty POLYCET Heat jsou použity
systémové izolační desky s drážkami pro vložení
podlahového topení. V ploše je použita rovná izolační
deska s průběžnými drážkami. U stěny, kde
bude docházet ke změně směru potrubí je umístěn
koncový kus.
Koncový prvek je díky nové technologii celoplošně
pokryt hliníkovou folií, čímž jsou minimalizovány
Před položením roznášecí vrstvy z desek CETRIS ®
doporučujeme pro zamezení vzniku vrzání položit
separaci – měkčenou PE fólii (např. Mirelon)
tl. 2 mm. V případě podlahy POLYCET HEAT, kde
jsou použity izolační desky s hliníkovou fólií tato
separace není nutná.
9 S kladením desek CETRIS ® se začíná celou
deskou naproti dveřím. Desky se pokládají na sraz
s křížovou spárou.
10 Kolem svislých konstrukcí (stěn, sloupů apod.)
se vytvoří dilatační spára šíře 15 mm. Do dilatační
spáry kolem svislých konstrukcí se doporučuje vložit
pásek minerální vaty nebo polystyrénu v tl. 15 mm,
který zabrání zanášení dilatační spáry při následných
pracích.
Tento pásek se ořízne v potřebné výšce po dokončení
finální úpravy povrchu plovoucí podlahy před
pokládkou podlahové krytiny.
Skladba podlahového systému POLYCET Heat
2
01 stropní konstrukce
02 stěna
03 podkladní izolace
04 rovná izolační deska
05 koncová izolační deska
06 spodní vrstva – deska CETRIS ® tl. 12 mm
07 horní vrstva – deska CETRIS ® tl. 12 mm
08 topné potrubí
09 dilatace
5
7
9
6
4
8
3
1
69

7 Podlahové systémy
CETRIS ®
www.cetris.cz/systemy/podlahove-systemy/
Další postup kladení podlahy je závislý na variantě podlahy POLYCET!
Varianty podlahy POLYCET Therm, Aku, Max a Min
11 Druhá vrstva desek CETRIS ® se klade křížem přes
první vrstvu s přesazením o 1/3 desky, tj. o 312 mm.
Pro snadnější montáž je horní vrstva podlahových
desek CETRIS ® předvrtána. Průměr předvrtaných
otvorů je 4,0 mm.
12 Ihned po položení je nutné desky CETRIS ® spojit
samořeznými vruty o průměru 4,2 mm a délce
35 mm se zápustnou hlavou. Vruty se vkládají do
předvrtaných otvorů. Pro případ dořezávání desek je
nutno umisťovat vruty 25 – 50 mm od okraje desky,
maximální rozteč mezi jednotlivými spojovacími prvky
je 300 mm. Vruty nesmí procházet spárami spodní
vrstvy desek CETRIS ® . Průměrný počet spojovacích
vrutů na 1 m 2 je 30 ks.
13 Pro šroubování doporučujeme použít elektrické
šroubováky. Při vlastním spojení desek CETRIS ® je
třeba desky lokálně v místě spojování zatížit, nejlépe
vahou pracovníka. Zabrání se tak nadzvednutí horní
vrstvy desek a možnému zanesení vyvrtaných pilin
mezi spoje. Jednotlivé desky se začínají šroubovat
od jejich středu.
Při kladení základních formátů desky CETRIS ®
(3 350 × 1 250 mm) postačí pro sešroubování cca
20 vrutů na 1 m 2 při zachování těchto podmínek:
Kladení druhé vrstvy
desek CETRIS ®
625 625 312
• min. vzdálenost vrutu od hrany desky je 25 mm
• maximální vzájemná vzdálenost vrutů v ploše
je 300 mm
• v místě styku spodních desek je nutné dvojité sešroubování
– k oběma deskám spodní vrstvy
• horní desku je nutno předvrtat otvory Ø 4 mm
14 Po spojení obou vrstev desek CETRIS ® se nožem
odřízne okrajový pásek a izolační folie v požadované
výšce.
312
1250
15 Sešroubovaná podlaha je ihned pochůzná. Je
možné okamžitě aplikovat nášlapnou vrstvu.
16 Při montáži rozsáhlé podlahové plochy doporučujeme
postupnou pokládku izolace a desek po
jednotlivých úsecích dilatačního celku. Sníží se tak
možnost poškození izolačních desek pohybem pracovníků.
Vzájemné spojení a spolupůsobení dvou vrstev
cementotřískových desek CETRIS ® tl. 12 mm lze
dosáhnout i sponkováním. Doporučené pokyny pro
sponkovnání „desky CETRIS ® na desku“:
• typ sponky – KG 700 CNK geh (DIN 1052), průměr
drátu 1,53 mm, délka 35 mm
• typ sponkovačky – PN 755 XI
• počet a umístění sponek – 28 sponek/m 2
, poloha
dle vrtací šablony pro horní desky CETRIS ®
tl. 12 mm. Minimální odstup sponky od okraje
je 25 mm, sponka musí svírat s hranou desky
úhel 45°.
Upozornění: Vlivem vysychání a postupné aklimatizace
desek CETRIS ® může zejména v zimních
měsících po položení podlahy docházet k mírnému
nadzvedávání volných okrajů (u stěn, v rozích). Tento
jev je možné eliminovat lokálním přikotvením desek
CETRIS ® do podkladu (záklop, strop).
Pokládání desek CETRIS ® v systému POLYCET Therm, Aku, Max a Min
Druhá vrstva
desek CETRIS ®
Rozmístění
vrutů
Druhá vrstva
desek CETRIS ®
Dilatační spára
š. 15 mm
desek CETRIS ®
První vrstva
1250 mm 1250 mm 1250 mm 1250 mm
Druhá vrstva
desek CETRIS ®
300 mm
300 mm
3350 mm 3350 mm
1250 mm 1250 mm 1250 mm 1250 mm
3350 mm
3350 mm
První vrstva
desek CETRIS ®
70

www.cetris.cz/systemy/podlahove-systemy/
Podlahové systémy
CETRIS ® 7
Varianta podlahy POLYCET Heat
Před položením druhé vrstvy desek CETRIS ® je nutno
nejprve nanést lepidlo UZIN MK 73 na horní stranu
spodní vrstvy desek CETRIS ® . Líc spodní vrstvy
desky CETRIS ® musí být suchý a čistý – bez látek
snižující přídržnost. Lepidlo je nutno rovnoměrně
nanést na celou plochu zubovou stěrkou s výškou
zubu B3. Doporučená spotřeba je 0,8 – 1,0 kg/m 2 .
Podlahové lepidlo
UZIN MK 73
11 Do vrstvy lepidla se poté klade druhá vrstva
desek CETRIS ® . Deska se klade křížem přes první
vrstvu s přesazením o 1/3 desky tj. o 312 mm.
12 Ihned po položení je nutné horní vrstvu desek
CETRIS ® lokálně sešroubovat se spodní. Při formátu
desky CETRIS ® 1250 × 625 mm je nutné sešroubování
v rozích a uprostřed delší hrany – tj. 6 ks/1 desku.
Doporučujeme horní desku CETRIS ® předvrtat průměrem
4 mm a použít samořeznými vruty o průměru
4,2 mm a délce 25 mm se zápustnou hlavou. Vruty
se vkládají do předvrtaných otvorů. Vruty je nutno
umisťovat 25 – 50 mm od okraje desky, Vruty nesmí
procházet spárami spodní vrstvy desek CETRIS ® .
Kladení desek CETRIS ® základního formátu u varianty
POLYCET Heat nedoporučujeme kvůli rychlému
zasychání lepidla.
13 Pro šroubování doporučujeme použít elektrické
šroubováky. Při vlastním spojení desek CETRIS ® je
třeba desky lokálně v místě spojování zatížit, nejlépe
vahou pracovníka. Zabrání se tak nadzvednutí horní
vrstvy desek a možnému zanesení vyvrtaných pilin
mezi spoje.
14 Po spojení obou vrstev desek CETRIS ® se nožem
odřízne okrajový pásek a izolační folie v požadované
výšce.
15 Vzhledem ke slepení vrstev desek CETRIS ® není
podlaha POLYCET Heat ihned pochůzí. Chodit po
položené podlaze a aplikovat nášlapnou vrstvu lze
nejdříve po 48 hodinách od montáže.
16 Při montáži rozsáhlé podlahové plochy doporučujeme
postupnou pokládku izolace a desek po
jednotlivých úsecích dilatačního celku. Sníží se tak
možnost poškození izolačních desek pohybem pracovníků.
Upozornění: Vlivem vysychání a postupné aklimatizace
desek CETRIS ® může zejména v zimních
měsících po položení podlahy docházet k mírnému
nadzvedávání volných okrajů (u stěn, v rozích). Tento
jev je možné eliminovat lokálním přikotvením desek
CETRIS ® do podkladu (záklop, strop).
Pokládání desek CETRIS ® v systému POLYCET Heat
Druhá vrstva
desek CETRIS ®
Rozmístění
vrutů
Druhá vrstva
desek CETRIS ®
Dilatační spára
š. 15 mm
desek CETRIS ®
První vrstva
71

7 Podlahové systémy
CETRIS ®
www.cetris.cz/systemy/podlahove-systemy/
Přechod podlahy POLYCET přes práh
svislý řez
04 05 06 07 08
01
02
13 03 09 10 11 12 14
01 dřevěný dveřní práh
02 prahová spojka
03 dřevěný podkladní prahový profil
04 nášlapná vrstva
05 deska CETRIS ® tl. 12 mm, horní
06 deska CETRIS ® tl. 12 mm, spodní
07 vrut 4,2 × 35 mm
08 separační vrstva – pěnová fólie tl. 2 mm
09 podkladní dřevěná lať 80 × 30 mm
10 izolace EPS
11 izolační deska EPS (typ 100Z nebo 100 S nebo T3500)
12 parozábrana
13 dilatace (15 mm)
14 stropní konstrukce
Bezprahý přechod podlahy POLYCET
svislý řez
04 05 06 07 08 01 02
01 dilatační profil Schlűter DILEX
02 prahová spojka
03 dřevěný podkladní prahový profil
04 nášlapná vrstva
05 deska CETRIS ® tl. 12 mm, horní
06 deska CETRIS ® tl. 12 mm, spodní
07 vrut 4,2 × 35 mm
08 separační vrstva – pěnová fólie tl. 2 mm
09 podkladní dřevěná lať 80 × 30 mm
10 izolace EPS
11 izolační desky EPS, typ 100Z nebo 100S (dvě vrstvy)
12 parozábrana
13 dilatace (15 mm)
14 stropní konstrukce
13 03 09 10 11 12 14
72

www.cetris.cz/systemy/podlahove-systemy/
Podlahové systémy
CETRIS ® 7
Návaznost podlahy POLYCET Therm na příčku
svislý řez
01 nášlapná vrstva
02 hmoždinka
03 těsnící podložka
04 podkladní dřevěná lať 80 × 30 mm
05 izolace EPS
06 deska CETRIS ® tl. 12 mm, horní
07 deska CETRIS ® tl. 12 mm, spodní
08 separační vrstva – pěnová fólie tl. 2 mm
09 vrut 4,2 × 35 mm
10 izolační deska EPS 100Z (dvě vrstvy)
11 parozábrana
12 stropní konstrukce
01
08
04 02 03 05 06 07 09 10 11 12
Návaznost podlahy POLYCET Aku na příčku
svislý řez
01 nášlapná vrstva
02 hmoždinka
03 těsnící podložka
04 podkladní dřevěná lať 80 × 30 mm
05 izolace EPS
06 deska CETRIS ® tl. 12 mm, horní
07 deska CETRIS ® tl. 12 mm, spodní
08 vrut 4,2 × 35 mm
09 separační vrstva – pěnová fólie tl. 2 mm
10 izolace EPS
11 parozábrana
12 stropní konstrukce
01
09
04 02 03 05 06 07 08 10 11 12
73

7 Podlahové systémy
CETRIS ®
www.cetris.cz/systemy/podlahove-systemy/
Přechod na jinou podlahu
svislý řez
07
06 05 04 02 01
12 11 10 09 08 03
01 dilatační profil Schlűter DILEX
02 nášlapná vrstva
03 dilatace (15 mm)
04 deska CETRIS ® tl. 12 mm, horní
05 deska CETRIS ® tl. 12 mm, spodní
06 vrut 4,2 × 35 mm
07 separační vrstva – pěnová fólie tl. 2 mm
08 podkladní dřevěná lať 80 × 30 mm
09 izolace EPS
10 izolační deska EPS T3500
11 parozábrana
12 stropní konstrukce
Dilatační spára v ploše
svislý řez
01
02 04 05 06 07
01 dilatační profil Schlűter DILEX
02 nášlapná vrstva
03 dilatace (15 mm)
04 deska CETRIS ® tl. 12 mm, horní
05 deska CETRIS ® tl. 12 mm, spodní
06 vrut 4,2 × 35 mm
07 separační vrstva – pěnová fólie tl. 2 mm
08 podkladní dřevěná lať 80 × 30 mm
09 izolace EPS
10 izolační deska EPS 100Z
11 izolační deska EPS 100Z
12 parozábrana
13 stropní konstrukce
08 03 09 10 11 12 13
74

www.cetris.cz/systemy/podlahove-systemy/
Podlahové systémy
CETRIS ® 7
7.5.3 Podlahový dílec CETRIS ® PDI
CETRIS ® PDI je sendvičový dílec určený pro technologii suché podlahy. Je složený z cementotřískové
desky CETRIS ® tl. 22 mm slepené s dřevovláknitou izolační deskou (hobra) tl. 12 mm. Dílec
o rozměrech 1 220 × 610 mm (včetně pera) a o tloušťce 34 mm je po obvodě opatřen perem a drážkou, jeho
povrch je hladký. Dílce jsou určeny ke kladení na rovný plošný podklad (stropní konstrukce, záklop). Jejich výhodou je
rychlá, jednoduchá a přesná montáž. Další předností je roznesení bodového provozního zatížení do větší plochy.
Základní formát
Orientační rozměrová tolerance
Tloušťka desky
1 220 × 610 mm (včetně pera), 1 203 × 593 mm (bez pera).
Plocha dílce po položení: 0,713 m 2
±1,5 mm
34 mm
Plošná hmotnost cca 33,5 kg/m 2
Služba
Hrany frézovány pero+drážka
Povrchová úprava
Bez povrchové úpravy
1 220 mm
1 203 mm
Tloušťka
dílce
Přibližná
hmotnost
Přibližná
hmotnost
desky
Počet dílců
na podložce
Plocha dílců
na podložce
Celková přibližná
hmotnost dílců včetně
podložky
34 mm 33,5 kg/m 2 24 kg/ks 30 ks 22,32 m 2 750 kg
593 mm
610 mm
Podlahové dílce CETRIS ® PDI jsou ukládány na
přepravní dřevěné podložky, které umožňují manipulaci
vysokozdvižným vozíkem. Fixace je zajištěna
stažením desek k podložce páskou příčně. Dílce
CETRIS ® PDI jsou chráněny proti povětrnostním
vlivům obalem z PE fólie. Balení do PE fólie však
nesplňuje podmínky pro dlouhodobé vystavení
účinkům povětrnostních vlivů při uložení na nekrytém
prostranství. Dílce CETRIS ® PDI musí být
skladovány v krytých, suchých prostorách, aby
před kladením nenavlhaly (platí především pro
dřevovláknitou desku). Při skladování lze podložky
s dílcemi CETRIS ® PDI ukládat maximálně ve dvou
vrstvách na sebe. Při manipulaci by měly být desky
uloženy na podložce. Při jiném uložení se s deskami
manipuluje ve svislé poloze. Rovněž ruční přenášení
se provádí ve svislé poloze.
Skladby podlah z dílců CETRIS ® PDI
Podlahové dílce CETRIS ® PDI lze klást přímo na
podklad – stropní konstrukci, záklop. Podmínkou
je, aby podklad byl rovný, nosný a suchý. Tímto
způsobem lze vytvořit novou roznášecí vrstvu s izolační
deskou o celkové tloušťce pouhých 34 mm,
s vysokou zatížitelností a vysokou odolností proti
bodovému zatížení provozem.
V případech, kdy je nutno řešit větší skladebnou
výšku, popřípadě je požadavek na podlahovou
konstrukci s vyšším tepelným odporem, doporučujeme
pod podlahový dílec CETRIS ® PDI umístit
izolační desky. Vhodné jsou izolační desky na bázi
polystyrenu (min. třída EPS S 70), desky z kamenné
nebo minerální vlny, dřevovláknité izolační desky
– vždy ale musí být určeny do lehkých plovoucích
podlah. Maximální doporučená výška izolační desky
je 50 mm.
01 02 03
01 02 03 04
®
01 podlahový dílec CETRIS PDI
02 stropní konstrukce
03 lepený spoj (polyuretanové lepidlo)
®
01 podlahový dílec CETRIS PDI
02 izolační deska tl. max. 50 mm
03 stropní konstrukce
04 lepený spoj (polyuretanové lepidlo)
75

7 Podlahové systémy
CETRIS ®
www.cetris.cz/systemy/podlahove-systemy/
7.5.3.1 Vlastnosti podlahy z dílců CETRIS ® PDI
Únosnost podlahy
Únosnost podlah z dílců CETRIS ® PDI byla stanovena
na základě zkoušek určených pro lehké podlahové
konstrukce dle EN 13 810-1. Jednotlivé testy byly
provedeny v akustické komoře zkušebny CSI Praha
a.s., pobočce Zlín, na vzorcích o rozměru 3,6 × 3,0 m.
Podlaha byla vždy uložena na železobetonové stropní
konstrukci tl. 140 mm.
Způsoby zatěžování při zkoušce byly:
• Soustředěné zatížení – působení lokálního břemene
o hmotnosti 130 kg (260 kg) na kruhovou plochu
o průměru 25 mm. Hodnota mezního průhybu
pod zatěžovacím ramenem je max. 3 mm.
• Zatížení rázem – břemeno o váze 40 kg dopadá
z výšky 350 mm, po 10 dopadech je mezní hodnota
průhybu max. 1,0 mm. Toto zatížení simuluje
padající předměty, pády osob, skákání, tanec.
Z dosažených výsledků vyplývá, že varianta podlahy
z dílců CETRIS ® PDI kladených přímo na podklad (bez
vložené izolace) je vhodná pro kategorie zatížení:
• C1 – plochy se stoly – např. ve školách, kavárnách,
restauracích, jídelnách apod.
• C2 – plochy se zabudovanými sedadly, např.
plochy v kostelích, divadlech, kinech, zasedacích
místnostech, čekárnách atd.
• C5 – plochy, kde může dojít k nahromadění
osob, např. budovy pro veřejné akce jako koncertní
haly.
Skladba podlahy s vloženou izolační deskou
(s max. tloušťkou 50 mm) pod podlahovým dílcem
CETRIS ® PDI je vhodná pro kategorie zatížení:
• A – obytné plochy a plochy pro domácí činnost
• B – kancelářské plochy
Způsob určení zatížení byl proveden dle EN 1991-1-1
Eurokód 1: Zatížení konstrukcí – Část 1-1: Obecná
zatížení – Objemové tíhy, vlastní tíha a užitná zatížení
pozemních staveb.
Při navrhování suchých podlahových konstrukcí je
třeba počítat s dovolenými průhyby a s únosností
podkladu.
Suchá lehká podlaha z dílců CETRIS ® PDI není vhodná
do prostor s větším normovým zatížením než je
předepsáno pro tento typ podlahy a do trvale vlhkých
prostor jako jsou sauny, prádelny, sprchy aj.
Zvukově izolační a tepelně izolační vlastnosti
Akustické vlastnosti suché podlahy z dílců
CETRIS ® PDI byly stanoveny laboratorní metodou
dle ČSN EN ISO 10140-2, ČSN EN ISO 10140-3
na normalizované stropní desce (železobetonová
stropní konstrukce tl. 140 mm). Tepelně-technické
vlastnosti plovoucí podlahy z desek CETRIS ® PDI
jsou charakterizovány především vlastnostmi izolačních
desek, hodnoty zlepšení tepelného odporu
byly stanoveny výpočtem.
Zvukově a tepelně izolační vlastnosti
SCHÉMA
KONSTRUKCE
SKLADBA PODLAHY
Index vzduchové
neprůzvučnosti
R W
Index hladiny
normalizovaného
kročejového hluku
L nw
Snížení hladiny
normalizovaného
kročejového hluku
∆L W
Zlepšení tepelného
odporu
R (Wm -2 K -1 )
• Podlahový dílec
CETRIS ® PDI, tl. 34 mm
• Železobetonová stropní
deska tl. 140 mm
• Podlahový dílec
CETRIS ® PDI, tl. 34 mm
• Polystyren EPS S 70,
tl. max. 50 mm
• Železobetonová stropní
deska tl. 140 mm
57 dB 60 dB 21 dB 0,33
58 dB 55 dB 26 dB 1,65
7.5.3.2 Příprava podkladu před kladením podlahy
Nosný podklad, požadavky a příprava
Pro zajištění konečné kvality povrchu plovoucí
podlahy pro pokládku nášlapných vrstev je důležitá
příprava nosného podkladu. Nosným podkladem
může být masivní stropní konstrukce (železobetonová
deska, keramické stropy, stropy HURDIS aj.)
nebo také dřevěný trámový strop s prkenným záklopem,
dřevěný povalový strop popřípadě základová
betonová deska.
U nosného podkladu se předpokládá schopnost
přenést v minimální velikosti zatížení = normové
(užitné) zatížení + hmotnost podlahy při požadavku
na maximální průhyb stropní konstrukce dle daných
požadavků.
Podklad musí být suchý a únosný s povrchovou
nerovností max. 4 mm na 2 m. V případě, že ne-
budou dodrženy přípustné odchylky od rovinnosti
u nosného podkladu, není možno následně garantovat
přípustné odchylky rovinnosti pod finální
nášlapnou vrstvou a snížení kročejového hluku.
Lokální nerovnosti mohou být až do 5 mm (např.
jednotlivě vystupující plnivo, otřepy betonu nebo
suky v dřevěném podkladu) vzhledem k možnosti
dodatečného dotvarování izolační vrstvy.
Pokud není podklad dostatečně rovinný, je třeba
jej vyrovnat.
Vyrovnání nosného podkladu
Vyrovnání podkladu lze provést dvěma způsoby:
1. Mokrým způsobem – pomocí cementové malty
s pískem nebo vrstvou samonivelizační stěrky dle
pokynů jednotlivých výrobců.
2. Suchým podsypem – pro násyp je možno použít
suchých vyrovnávacích směsí na bázi drceného
pórobetonu, perlitu. Minimální výška podsypu
je 10 mm, max. výška 40 mm. Lze doporučit
podsypy FERMACELL, BACHL BS Perlit, Siliperl.
Při vyrovnávání povrchu dřevěného trámového
stropu se nejprve posoudí kvalita nosné konstrukce,
vyšlapaná, zprohýbaná (nerovnosti nad 5 mm)
a jinak poškozená prkna se vymění. Na záklop se
položí papírová lepenka jako ochrana proti propadávání
suchého podsypu v otvorech po sucích
a v mezerách mezi prkny.
Vyrovnávací podsypy se provádí dle pokynů jednotlivých
výrobců.
76

www.cetris.cz/systemy/podlahove-systemy/
Podlahové systémy
CETRIS ® 7
Vlhkost podkladu
Maximální přípustná hmotnostní vlhkost podkladu
• dřevěný podklad: 12 %
• silikátový podklad: 6 %
Izolace proti vlhkosti
Pro zamezení transportu vlhkosti do tepelně a zvukově
izolační vrstvy je třeba tuto vrstvu oddělit od
podlahové konstrukce pomocí pojistné fólie. Tato
zábrana se týká především nosné stropní konstrukce,
která obsahuje zbytkovou vlhkost nebo
tam, kde se předpokládá zvýšený průnik vlhkosti
stropní konstrukcí. Pro tento účel se rozprostře na
vyčištěnou plochu hydroizolační fólie (např. PE fólie
tl. 0,2 mm) s přesahy mezi jednotlivými pásy min.
200 mm (popřípadě se spoje přelepí lepící páskou),
s vytažením na svislé konstrukce nad úroveň předpokládané
podlahy.
Při vyrovnávání povrchu samonivelační stěrkou se
izolace proti vlhkosti ukládá na zhotovenou stěrku,
při vyrovnávání podsypem se vkládá mezi nosnou
konstrukci a podsyp.
Při pokládání podlahy na dřevěnou nosnou konstrukci
nebo na původní stropní konstrukci se
použití PE fólie nedoporučuje, aby bylo zajištěno
„dýchání stropu“. Pokud se pod stropem nachází
místnosti, ve kterých se předpokládá zvýšená vzdušná
vlhkost (koupelna, kuchyň), je nutno zabránit
transportu vlhkosti do konstrukce nebo zajistit její
volné odpaření.
Zajištění izolace proti vlhkosti se musí řešit v rámci
celé konstrukce stropu nebo podlahy.
Pro případné odvětrání vlhkých konstrukcí je možné
použít mikroventilační vrstvu (např. OLDROYD,
TECHNODREN) nebo nopovou fólii.
7.5.3.3 Kladení podlahových dílců CETRIS ® PDI
1 Plovoucí podlaha z dílců CETRIS ® PDI se klade
jako finální konstrukce, až po ukončení „mokrých“
stavebních prací (po vybudování příček, po provedení
omítek apod.).
2 Plovoucí podlaha z dílců CETRIS ® PDI se klade
na suchý a čistý podklad.
3 Před kladením podlahové konstrukce je nutné
podlahové dílce aklimatizovat a to po dobu min.
48 hodin při teplotě min 18° C a relativní vlhkosti
vzduchu max. 70 %. Klimatizace přibližuje výrobní
vlhkost desky rovnovážné vlhkosti při použití a účinně
tím zmenšuje problém pozdějších tvarových a rozměrových
změn.
4 V případě, kdy podklad obsahuje vysokou hodnotu
zbytkové vlhkosti, nebo je nebezpečí zvýšeného
průniku vlhkosti stropní konstrukcí, se na podklad
položí PE folie s přesahem mezi jednotlivými pásy
200 mm a vytažením na svislé konstrukce minimálně
do výšky podlahové konstrukce.
Natažení fólie
5 Pokud je nutné podklad vyrovnat suchým podsypem,
podsyp se rozprostírá vždy pouze na část
plochy.
6 V případě, kdy ve skladbě podlahy s dílcemi
CETRIS ® PDI je vložena izolační deska, je před pokládkou
nutno rozvrhnout směr kladení izolačních
desek. Pro pokládání jednotlivých vrstev je nutno
dodržet zásadu kladeních jednotlivých vrstev křížem
přes sebe. Nutno dbát na to, aby spáry izolačních
desek a podlahových dílců CETRIS ® PDI neležely nad
sebou.
7 Izolační desky pokládáme ke svislým konstrukcím
nadoraz s dilatační vložkou a bez dilatačních spár
v ploše.
Kladení izolačních
desek
1000
1000
500 500 500 500
Při průchodu suché podlahové konstrukce přes
dveřní práh je třeba řešit otázku osazení dveřní
zárubně. Tu je třeba vyrovnat a podložit do přesné
výšky po celé délce zárubně pod spodní středovou
příčku. Při upevňování dveřního prahu je nutno
použít delší vruty tak, aby došlo ke spojení zárubně
s podkladním profilem.
Pokud je do skladby vložena izolační deska, doporučujeme
u dveřního prahu osadit z obou stran
podkladní lišty pod dílce CETRIS ® PDI. Doporučený
rozměr podkladní desky je 80 × 30 mm, do celkové
výšky izolace může být doplněna přířezem
z EPS desky potřebné tloušťky (viz detail). Vliv snížení
kročejového útlumu celé podlahy je vzhledem
k lokálnímu užití zanedbatelný. Řešení s podkladní
lištou doporučujeme i v případě dilatace podlahy
v ploše (plocha větší než 6 × 6 m), přechody podlahy
apod.
8 Kolem svislých konstrukcí (stěn, sloupů apod.)
se vytvoří dilatační spára šíře 15 mm. Do dilatační
spáry kolem svislých konstrukcí se doporučuje vložit
pásek minerální vaty nebo polystyrénu v tl. 15 mm,
který zabrání zanášení dilatační spáry při následných
pracích. Tento pásek se ořízne v potřebné výšce po
dokončení finální úpravy povrchu plovoucí podlahy
před pokládkou podlahové krytiny.
4
7
3
Bez pera na podélné straně
6
2
9 S kladením podlahových dílců CETRIS ® PDI, se
začíná celým dílcem naproti dveřím. Dílce se pokládají
na sraz s křížovou vazbou.
10 Podlahové dílce CETRIS ® PDI se kladou zprava
doleva, při kladení nesmí vzniknout křížové spáry,
minimální převázání spar je 200 mm. U prvního dílce
v první řadě je nutno uříznout přečnívající pero na
dlouhé (podélné), i krátké (příčné) straně. U zbývajících
dílců v první řadě je nutno uříznout pero na delší
(podélné) straně.
Před kladením je nutno nanést lepidlo na horní stranu
pera přikládaného dílce a do drážky (spodní část) již
položeného dílce.
5
4
7
1
Bez pera na
příčné straně
77

7 Podlahové systémy
www.cetris.cz/systemy/podlahove-systemy/
Pro lepení je nutno použít polyuretanové lepidlo
na dřevo (např. Polyuretanové lepidlo na dřevo
Den Braven D4, Soudal PRO 45 P apod.). Orientační
spotřeba lepidla je 40 g/m 2 kladené plochy (balení
500 ml = cca 12 m 2 podlahy). Lepení podlahových
prvků se musí provádět při relativní vlhkosti vzduchu
max. 80 % a minimální pokojové teplotě 5° C.
Podlahové dílce CETRIS ® PDI je nutno klást navzájem
nadoraz.
CETRIS ® Bezprahý přechod podlahy
Svislý řez
04 05 06 01
04 01 02
01 Dilatační profil Schlüter DILEX
02 Prahová spojka zárubně
03 Dřevěný podkladní profil pod zárubeň
04 Nášlapná vrstva
®
05 Podlahový dílec CETRIS PDI
06 Parozábrana
07 Dilatační spára 15 mm
08 02 Stropní konstrukce
11 V případě posledního dílce v řadě nejprve uřízněte
dílec na požadovanou délku, poté seřízněte pero na
podélné straně. Odříznutý zbytek (o minimální délce
200 mm) můžete využít na založení druhé řady.
12 Po položení podlahy z dílců CETRIS ® PDI se
nožem odřízne okrajový pásek a izolační folie v požadované
výšce.
07 03 08
13 Při montáži rozsáhlé podlahové plochy doporučujeme
postupnou pokládku izolace a dílců po
jednotlivých úsecích dilatačního celku. Sníží se tak
možnost poškození izolačních desek pohybem pracovníků.
14 Plné zatížení podlahy nebo provádění dalších prací
(kladení podlahových krytin) je možné až po úplném
vytvrzení polyuretového lepidla (min. 24 hodin). Po
vytvrzení lepidla odstraňte vyteklé lepidlo špachtlí.
15 Pro pokládku finální podlahové krytiny doporučujeme
dodržet principy popsané v kapitole
7.9 Podlahové krytiny (publikace Podklady pro projektování
a realizaci z desek CETRIS ® )
Přechod podlahy přes práh
Svislý řez
05 06 07 08
01 Dřevěný dveřní práh tl. 20 mm
02 Prahová spojka zárubně
03 Dřevěný podkladní profil pod zárubeň
04 Nášlapná vrstva
®
05 Podlahový dílec CETRIS PDI
06 Izolační deska (tl. max. 50 mm)
07 Parozábrana
08 Podkladní dřevěná lišta
09 Dilatační spára 15 mm
10 Stropní konstrukce
Upozornění: Vlivem vysychání a postupné aklimatizace
dílců CETRIS ® PDI může po položení podlahy
zejména v zimních měsících docházet k mírnému
nadzvedávání volných okrajů (u stěn, v rozích). Tento
jev je možné eliminovat lokálním přikotvením dílců
CETRIS ® PDI do podkladu (záklop, strop).
09 03 10
Návaznost podlahy s příčkou
Svislý řez
08
01
04
01 Příčka
02 Těsnící podložka
03 Hmoždinka
04 Nášlapná vrstva
®
05 Podlahový dílec CETRIS PDI
06 Parozábrana
07 Stropní konstrukce
08 Dilatační spára
02 03 05 06 07
78

www.cetris.cz/systemy/podlahove-systemy/
Podlahové systémy
CETRIS ® 7
7.6 Podlahové desky CETRIS ® PD a CETRIS ® PDB
na nosném plo‰ném podkladu
Cementotfiískové desky CETRIS ® PD a CETRIS ® PDB
uloÏené na nosném podkladu se pouÏívají pro
sanaci ná‰lapn˘ch podlahov˘ch vrstev, kde
nejsou závady na vlastní nosné konstrukci, ale
ná‰lapné vrstvy jsou vzhledem k délce uÏívání
a fyzickému opotfiebení ãi zanedbané údrÏbû
po‰kozené. PouÏívají se napfiíklad pfii sanaci
star˘ch dfievûn˘ch podlah.
Podlahová deska CETRIS ® PD (CETRIS ® PDB) je
tedy celoplo‰nû podepfiena a nemá Ïádnou nosnou
funkci, zaji‰Èuje pouze kvalitní plochu pro pokládání
finální ná‰lapné vrstvy. Pro toto fie‰ení postaãí
deska CETRIS ® PD (CETRIS ® PDB) tlou‰Èky 16 mm.
Vzorov˘ fiez – CETRIS ® PD (CETRIS ® PDB) na podkladu
svisl˘ fiez
08
01 02 03 04 05 06 07
Podlahové desky CETRIS ® PD a CETRIS ® PDB
na nosném podkladu
dilatace 15 mm
dilatace 15 mm
01
02
03
01 podlahová deska CETRIS ® PDB
02 vrut CETRIS ® 4,2 × 45 mm
03 zvukověizolační podložka
– separační fólie tl. max. 5 mm
04 stropní konstrukce
05 stávající dřevěná podlaha
04
05
01 rohová lišta
02 nášlapná vrstva
03 podlahová deska CETRIS ® PDB
04 vrut CETRIS ® 4,2 × 45 mm
05 zvukověizolační podložka
– separační fólie tl. max. 5 mm
06 stávající dřevěná podlaha
07 stropní konstrukce
08 dilatační spára tl. 15 mm
79

7 Podlahové systémy
CETRIS ®
www.cetris.cz/systemy/podlahove-systemy/
7.6.1 Nosn˘ podklad, poÏadavky, pokládání
DÛleÏitou podmínkou pro aplikaci tohoto druhu podlahy je schopnost podkladu (napfi. dfievûného záklopu)
a nosné stropní konstrukce (napfi. stropních trámÛ, ocelov˘ch profilÛ) pfienést potfiebné zatíÏení.
Doporuãen˘ technologick˘ postup pro sanaci pÛvodní dfievûné podlahy:
• pfii lokálních nerovnostech vût‰ích neÏ 2 mm
se pfiípadné v˘ãnûlky – suky, vystouplé letokruhy
– pfiebrousí (pozor na sníÏení únosnosti prkenného
záklopu pfii brou‰ení vût‰ích ploch!), prohlubnû
se pfietmelí vhodn˘m tmelem
• u zdravého nepfiíli‰ po‰kozeného prkenného
záklopu s dílãími nerovnostmi do 2 mm se
na stávající podlahu poloÏí separaãní vrstva
(netkaná textilie, papírová lepenka) a pfiímo na
ni se kladou desky CETRIS ® PD (CETRIS ® PDB)
o tlou‰Èce 16 mm
• s kladením podlahové desky CETRIS ® PD
(CETRIS ® PDB) se zaãíná celou deskou v rohu
naproti dvefiím. CETRIS ® PD (CETRIS ® PDB) se
kladou k sobû na sraz a spoj se zajistí lepidlem.
Pro lepení doporuãujeme dispersní lepidla odolná
proti alkáliím UZIN MK33, MAPEI – ADESIVIL D3,
SCHÃNOX HL, CONIBOMD PRO 1005, HENKEL
PONAL SUPER 3 (PATEX SUPER 3).
• desky musí b˘t poloÏeny do 15 minut (doba
zpracovatelnosti lepidla). Pfiebyteãné (vytlaãené)
lepidlo se po sraÏení desek k sobû odstraní, tak
aby byla spára zcela zaplnûna lepidlem. Poté se
desky pfii‰roubují k staré dfievûné podlaze.
• pfii pokládání cementotfiískov˘ch desek
CETRIS ® PD (CETRIS ® PDB) nesmí vznikat kfiíÏové
spáry. Jednotlivé fiady desek se kladou
s pfiesahy min. 1/3 délky desky, kolmo na smûr
pÛvodní prkenné podlahy. Délku první desky
v fiadû je nutno zvolit tak, aby minimální velikost
dofiezávané desky byla 250 mm. Okolo
svisl˘ch konstrukcí (stûn, sloupÛ aj.) je nutné
dodrÏet dilataãní spáru o min. ‰ífice 15 mm.
V okolí dvefií pokládáme CETRIS ® PD (CETRIS ®
PDB) prÛbûÏnû tak, aby spára nevycházela do
profilu dvefií.
• pokud se jedná o podlahu napadenou plísní
nebo je podlaha ztrouchnivûlá, je vhodné prkna
vymûnit nebo odstranit a poloÏit novou podlahu
z desek CETRIS ® PD (CETRIS ® PDB) uloÏen˘ch
na nosnících viz kapitola 7.7 Podlahové desky
CETRIS ® PD a CETRIS ® PDB na nosnících
• je-li podlaha vlhká je potfieba zabezpeãit odvod
vlhkosti napfi. vloÏením separaãní folie
• pokud není prkenná podlaha dostateãnû únosná
(je pfiíli‰ pruÏná), je nutno posoudit tlou‰Èku
desky CETRIS ® PD (CETRIS ® PDB) dle zátûÏov˘ch
tabulek, nebo prkennou podlahu zesílit vloÏením
ztuÏujících prken. Dal‰í moÏností je zhotovení
nosného ro‰tu nad stávajícím záklopem.
Pokládání podlahy z desek CETRIS ® PD a CETRIS ® PDB na nosn˘ plo‰n˘ podklad
2 1 1
1 2
80

www.cetris.cz/systemy/podlahove-systemy/
Podlahové systémy
CETRIS ® 7
7.7 Podlahové desky CETRIS ® PD a CETRIS ® PDB na nosnících
Cementotfiískové desky CETRIS ® PD a CETRIS ® PDB uloÏené na nosnících
se pouÏívají jak pro vytvofiení podlahy v novostavbách tak pfii rekonstrukcích.
7.7.1 Popis konstrukce
Klasická pevná konstrukce podlah se skládá z nosníků
jedno nebo obousměrných (dřevěné hranoly
– polštáře, ocelové nosníky, apod.). Jako záklop
jsou použity cementotřískové desky CETRIS ® PD
a PDB v jedné vrstvě, přišroubovány k nosníkům.
Podlahové desky CETRIS ® PD a PDB se kladou na
sraz a spoj se zajistí dispersním lepidlem, aby bylo
zaručeno spolupůsobení desek. Tepelná a zvuková
izolace se podle nároků vkládá mezi nosníky, pro zabránění
vzniku zvukových mostů se zvuková izolace
klade i nad nosníky v tl. max. 5 mm. Okolo stěn je
podlaha ukončena dilatační spárou o šířce 15 mm.
Do dilatační spáry kolem svislých konstrukcí se doporučuje
vložit pásek minerální vaty (např. ORSIL)
v tl. 15 mm, který zabrání zanášení dilatační spáry
při následných pracích. Tento pásek se ořízne v potřebné
výšce po dokončení finální úpravy povrchu
podlahy před pokládkou podlahové krytiny.
Nosníky musí být dostatečně únosné, uložené na
únosné nosné konstrukci. Je nutné ověřit především
jejich průhyb. Pokud je nosná konstrukce
plošná, měly by být nosníky uložené po celé délce
na konstrukci.
08
01 rohová lišta
02 nášlapná vrstva
03 podlahová deska CETRIS ® PD (CETRIS ® PDB)
04 vruty 4,2 × 45 (55) mm
05 zvukověizolační podložka tl. max. 5 mm
06 dřevěný nosník
07 tepelná izolace
08 dilatační spára
09 stropní konstrukce
Svislý řez – podlahové desky na nosnících
01 02 03 04 05 06 07 09
7.7.2 ZátûÏové tabulky
Statick˘ v˘poãet únosnosti podlahov˘ch desek
CETRIS ® PD a CETRIS ® PDB byl proveden pro
uloÏení desek na nosnících (jednosmûrné uloÏení)
nebo na ro‰tu (obousmûrné uloÏení). Ro‰t má
rozteãe nosníkÛ v obou smûrech stejné (ãtvercová
pole). SpolupÛsobení desek CETRIS ® PD (CETRIS ®
PDB) je zaji‰tûno spojem na pero a dráÏku a jeho
slepením.
V˘poãet je zpracován za pfiedpokladu pruÏného
chování materiálu a pfii respektování následujících
mechanicko-fyzikálních vlastností:
pevnost v tahu za ohybu σ = min. 9 N/mm 2
modul pruÏnosti E = min. 4500 N/mm 2
objemová hmotnost ρ = 1400 kg/m 3
Pfii stanovení únosnosti byl zapoãítán
vliv vlastní tíhy desky. Maximální normálová
napûtí v krajních vláknech nepfiesáhnou
3,6 N/mm 2 (je dosaÏeno 2,5 násobné bezpeãnosti).
Maximální pruÏn˘ prÛhyb desky od provozního
zatíÏení vãetnû vlastní tíhy nepfiesáhne
1/300 rozpûtí.
V˘poãtem se ovûfiilo, Ïe pro únosnost cementotfiískov˘ch
desek CETRIS ® je rozhodující soustfiedûné
zatíÏení podle âSN 73 00 35 (ZatíÏení
stavebních konstrukcí). Pfii urãování maximálního
uÏitného zatíÏení je respektována âSN 73 00 35
ãl. 6, podle kterého je nutno na stropech, schodi‰tích,
ploch˘ch stfiechách a terasách uvaÏovat
soustfiedûné svislé normové zatíÏení, jehoÏ hodnota
v kN je rovna hodnotû uÏitného rovnomûrného
normového zatíÏení na 1m 2 stropu.
Pfiedpokládá se, Ïe toto soustfiedûné zatíÏení
pÛsobí na ãtvercové plo‰e o stranách 100 mm.
V˘poãet dále pfiedpokládá, Ïe zatíÏení pÛsobí pfiímo
na povrch desky, v pfiípadû pouÏití rozná‰ecích
vrstev bude únosnost podlahové desky
CETRIS ® vy‰‰í, je tfieba ji v‰ak prokázat v˘poãtem
pro konkrétní pfiípad. V˘sledky statického
v˘poãtu uvádí následující tabulky a grafy.
81

tl. 30 mm
7 Podlahové systémy
CETRIS ®
www.cetris.cz/systemy/podlahove-systemy/
Únosnost podlahov˘ desek CETRIS ® PD a CETRIS ® PDB pfii jednosmûrném uloÏení nosníkÛ
Max. prÛhyb L/300, max. napûtí v tahu za ohybu 3,6 N/mm 2 , zatíÏená plocha 100 x 100 mm
Rozpûtí
Maximální zatíÏení F (kN)
(m)
tl. 16 mm tl. 18 mm tl. 20 mm tl. 22 mm tl. 24 mm tl. 26 mm tl. 28 mm tl. 30 mm tl. 32 mm
0,200 1,532 1,940 2,396 2,899 3,451 4,052 4,700 5,396 6,140
0,250 1,335 1,691 2,089 2,529 3,010 3,534 4,100 4,708 5,357
0,300 1,200 1,520 1,878 2,274 2,707 3,179 3,688 4,235 4,820
0,350 1,099 1,393 1,721 2,085 2,483 2,916 3,384 3,886 4,423
0,400 1,020 1,293 1,599 1,937 2,308 2,711 3,146 3,614 4,114
0,450 0,922 1,212 1,499 1,817 2,165 2,544 2,953 3,392 3,862
0,500 0,802 1,144 1,415 1,716 2,045 2,403 2,790 3,207 3,651
0,550 0,703 1,010 1,343 1,628 1,942 2,282 2,651 3,047 3,470
0,600 0,620 0,893 1,235 1,551 1,851 2,176 2,528 2,906 3,311
0,650 0,550 0,794 1,101 1,476 1,769 2,081 2,418 2,781 3,168
0,700 0,488 0,708 0,985 1,323 1,695 1,994 2,318 2,667 3,039
0,750 0,435 0,634 0,884 1,190 1,559 1,915 2,227 2,562 2,920
0,800 0,387 0,568 0,795 1,073 1,409 1,807 2,141 2,465 2,810
0,850 0,345 0,509 0,715 0,970 1,276 1,639 2,062 2,373 2,707
0,900 0,307 0,456 0,644 0,877 1,157 1,489 1,878 2,288 2,610
0,950 0,272 0,408 0,580 0,793 1,049 1,354 1,711 2,124 2,518
1,000 0,240 0,364 0,522 0,717 0,952 1,232 1,560 1,940 2,375
1,050 0,211 0,325 0,469 0,648 0,864 1,121 1,423 1,773 2,174
1,100 0,184 0,288 0,420 0,584 0,783 1,020 1,298 1,621 1,991
1,150 0,159 0,254 0,375 0,526 0,709 0,927 1,184 1,482 1,823
1,200 0,136 0,223 0,334 0,472 0,641 0,842 1,079 1,354 1,669
1,250 0,115 0,194 0,296 0,423 0,578 0,763 0,982 1,235 1,527
1,300 0,095 0,166 0,259 0,375 0,517 0,687 0,888 1,121 1,390
1,350 0,076 0,141 0,225 0,332 0,462 0,618 0,803 1,018 1,265
1,400 0,059 0,118 0,195 0,292 0,412 0,556 0,726 0,924 1,153
1,450 0,043 0,097 0,167 0,256 0,366 0,499 0,656 0,840 1,051
1,500 0,029 0,077 0,141 0,223 0,325 0,447 0,592 0,762 0,959
tl. 32 mm
(F)
(l)
82

tl. 32 mm
tl. 30 mm
www.cetris.cz/systemy/podlahove-systemy/
Podlahové systémy
CETRIS ® 7
Únosnost podlahov˘ desek CETRIS ® PD a CETRIS ® PDB pfii obousmûrném uloÏení ro‰tu
Max. prÛhyb L/300, max. napûtí v tahu za ohybu 3,6 N/mm 2 , zatíÏená plocha 100 x 100 mm
Rozpûtí
Maximální zatíÏení F (kN)
(m)
tl. 16 mm tl. 18 mm tl. 20 mm tl. 22 mm tl. 24 mm tl. 26 mm tl. 28 mm tl. 30 mm tl. 32 mm
0,200 1,999 2,530 3,124 3,781 4,500 5,282 6,126 7,033 8,002
0,250 1,692 2,142 2,645 3,201 3,810 4,472 5,187 5,955 6,776
0,300 1,487 1,882 2,325 2,814 3,349 3,932 4,560 5,236 5,958
0,350 1,340 1,697 2,096 2,537 3,020 3,545 4,113 4,722 5,374
0,400 1,229 1,557 1,924 2,329 2,773 3,255 3,776 4,336 4,935
0,450 1,143 1,448 1,789 2,167 2,580 3,029 3,514 4,036 4,593
0,500 1,074 1,361 1,682 2,036 2,425 2,848 3,304 3,795 4,319
0,550 1,017 1,289 1,593 1,930 2,298 2,699 3,132 3,597 4,095
0,600 0,969 1,229 1,519 1,840 2,192 2,575 2,988 3,432 3,907
0,650 0,913 1,177 1,456 1,764 2,102 2,469 2,866 3,292 3,748
0,700 0,836 1,133 1,401 1,698 2,024 2,378 2,760 3,171 3,611
0,750 0,768 1,094 1,354 1,641 1,956 2,299 2,669 3,066 3,492
0,800 0,708 1,019 1,312 1,591 1,896 2,229 2,588 2,974 3,387
0,850 0,655 0,945 1,274 1,546 1,843 2,167 2,516 2,892 3,294
0,900 0,608 0,879 1,219 1,505 1,795 2,111 2,452 2,818 3,211
0,950 0,566 0,820 1,140 1,469 1,752 2,060 2,394 2,752 3,136
1,000 0,527 0,766 1,067 1,435 1,713 2,015 2,341 2,692 3,068
1,050 0,491 0,717 1,002 1,351 1,677 1,973 2,293 2,637 3,005
1,100 0,459 0,673 0,942 1,273 1,644 1,934 2,249 2,587 2,948
1,150 0,428 0,631 0,887 1,201 1,580 1,899 2,208 2,540 2,896
1,200 0,400 0,593 0,836 1,135 1,496 1,866 2,170 2,497 2,847
1,250 0,374 0,557 0,789 1,074 1,419 1,828 2,134 2,456 2,801
1,300 0,349 0,524 0,745 1,018 1,347 1,739 2,101 2,419 2,759
1,350 0,325 0,492 0,704 0,965 1,281 1,656 2,069 2,383 2,719
1,400 0,302 0,462 0,665 0,915 1,219 1,579 2,002 2,350 2,681
1,450 0,281 0,434 0,628 0,869 1,160 1,507 1,914 2,318 2,646
1,500 0,260 0,406 0,593 0,825 1,105 1,439 1,832 2,287 2,612
(F)
(l)
83

7 Podlahové systémy
CETRIS ®
www.cetris.cz/systemy/podlahove-systemy/
Z výsledků statického výpočtu vyplývají tyto možnosti využití podlahových desek CETRIS ® :
Charakter místnosti
Půdy, nepřístupné terasy,
a ploché střechy s prvky zastřešení
o rozpětí do 9,00 m.
Byty včetně předsíní a chodeb, pokoje
ubytoven, hotelů, místnosti v dětských
školkách a jeslích, ložnice školních internátů
a zotavoven, pokoje sanatorií, nemocnic,
poliklinik a jiných léčebných zařízení,
lékařské ordinace a čekárny.
Normové zatížení (kNm -2 ) 0,75 1,50
podlahové desky CETRIS ® PD (PDB) tl. 18 mm
na nosnících po 0,621 m
podlahové desky CETRIS ® PD (PDB) tl. 22 mm
na nosnících po 0,621 m
1242
1242
1242
1242
617
617
617
621
621
Doporučená
nosná konstrukce podlahy
podlahové desky CETRIS ® PD (PDB) tl. 16 mm
s nosníky v obou směrech po 0,621 m
podlahové desky CETRIS ® PD (PDB) tl. 20 mm
s nosníky v obou směrech po 0,621 m
1 242
1 242
617
617
617
617
617
617
1242
1242
617
617
617
621
621
84

www.cetris.cz/systemy/podlahove-systemy/
Podlahové systémy
CETRIS ® 7
Pokoje a kancelářské místnosti vědeckých
institucí, administrativních budov, čítárny,
učebny škol i jiných zařízení s výukou bez
umístění těžkého zařízení nebo skladování
materiálu, zemědělské místnosti a prostory.
Dvorany a chodby ve výše uvedených
místnostech s výjimkou školských
zařízení, posluchárny, sály jídelen, kaváren
a restaurací.
Dvorany a chodby jídelen, kaváren,
restaurací, škol, nádraží (jejich veřejné
části), divadel, kin, klubů koncertních
síní, sportovních hal, obchodních domů,
muzeí, výstavních síní a pavilonů, knihoven
a archivů průmyslových budov.
2,00 3,00 4,00
podlahové desky CETRIS ® PD (PDB) tl. 22 mm
na nosnících po 0,414 m
podlahové desky CETRIS ® PD (PDB) tl. 28 mm
na nosnících po 0,414 m
podlahové desky CETRIS ® PD (PDB) tl. 32 mm
na nosnících po 0,414 m
1242
1242
1242
1242
1242
1242
617
617
617
414
414
podlahové desky CETRIS ® PD (PDB) tl. 24 mm
s nosníky v obou směrech po 0,621 m
podlahové desky CETRIS ® PD (PDB) tl. 30 mm
s nosníky v obou směrech po 0,621 m
1242
1242
617
617
617
617
617
617
617
617
414
Or individual solutions with thicker boards
1242
1242
617
617
617
621
617
621
Poznámka:
Případy většího užitného zatížení nebo
velkých osamělých břemen je nutno řešit
individuálně.
všechny hodnoty v mm
85

7 Podlahové systémy
CETRIS ®
www.cetris.cz/systemy/podlahove-systemy/
7.7.3 Kladení podlahových desek CETRIS ® PD a CETRIS ® PDB
1 Podlahové desky CETRIS ® PD a CETRIS ® PDB
se kladou jako finální konstrukce, až po ukončení
„mokrých” stavebních prací (po vybudování příček, po
provedení omítek apod.). V případě, kdy na podlaze
bude umístěna lehká příčka (sádrokartonová, z desek
CETRIS ® na roštu) je třeba její hmotnost zohlednit při
návrhu dimenzí a rozmístění podlahových nosníků.
V tomto případě je nutno zvážit možnost přenosu
hluku podlahou z jedné místnosti do druhé.
2 Šířka nosníku vychází nejen z požadavku na
únosnost, ale také z požadavku pro dostatečné ukotvení
podlahových dílců CETRIS ® PD (CETRIS ® PDB)
do nosné konstrukce. Pro dřevěné nosníky platí, že
šířka nosníků v místě styku dvou desek CETRIS ® PD
(CETRIS ® PDB) musí být min. 100 mm. Mezi nosníky
a nosnou konstrukci se doporučuje vložit pružnou
podložku (guma, tuhá plsť – filc, vrstva PE fólie
o tl. min. 5 mm) pro omezení přenosu hluku. Zároveň
se nosníky pomocí podložek nebo klínů výškově vyrovnají.
Vyrovnané nosníky zakotvíme do podkladu,
do dřevěného podkladu kotvíme vruty, do betonu
zatloukacími hmoždinkami. Podlahové nosníky se
usazují v osových vzdálenostech dle potřebného
zatížení.
3 Desky CETRIS ® PD a PDB je vhodné oddělit od
nosníků separační vrstvou (netkanou textilií – plstí,
pryží, papírovou lepenkou), aby nedocházelo k případnému
klepání podlahy. Na nosníky postačuje položit
pásek o šířce nosníku po celé jeho délce.
4 Hrana s perem u stěny se odřízne.
Minimální velikost dořezané desky je 250 mm. Okolo
svislých konstrukcí (stěn, sloupů aj.) je nutné dodržet
dilatační spáru o min. šířce 15 mm.
7 V případě jednosměrných nosníků pokládáme
CETRIS ® PD (CETRIS ® PDB) delší stranou kolmo
k nosníkům.
3 V okolí dveří pokládáme desky CETRIS ® PD
(CETRIS ® PDB) průběžně tak, abychom se vyhnuli
křížové spáře.
9 Pokud se mezi nosníky provádí dodatečná tepelná
izolace zásypem (např. LIAPORem) do výše nosníků
doporučuje se provést nadvýšení zásypu pro
možnost dodatečného stlačení. Na provedený zásyp
je vhodné uložit celoplošně papírovou lepenku pro
zamezení vnikání zrn do spár podlahových desek při
jejich montáži a pro omezení vrzání podlahy.
Podlahové desky na nosnících – řešení dilatace
Podlahové desky na
nosnících – postup
pokládání
®
01 podlahové desky CETRIS PD (PDB)
02 vrut CETRIS
03 podkladní a vyrovnávací podložka
04 stávající trám
05 nosníky
06 dilatační spára
02 04 08 09 06 03 01 05 10 07
06
01
02
03
04
05
5 Desky CETRIS ® PD (CETRIS ® PDB) se kladou
k sobě na sraz a spoj se zajistí lepidlem. Pro lepení
doporučujeme dispersní lepidla odolná proti alkáliím
UZIN MK33, MAPEI – ADESIVIL D3, SCHÖNOX HL,
HENKEL PONAL SUPER 3 (PATEX SUPER 3) apod.
Po nanesení lepidla a usazení se podlahová deska
ihned přišroubuje. Přebytečné (vytlačené) lepidlo
se po sražení desek k sobě odstraní, tak aby byla
spára zcela zaplněna lepidlem. Rozteče vrutů musí
být max. 600 mm v podélném směru, ve směru příčném
musí být max. 300 mm, od okraje desky musí
být vruty vzdáleny min. 25 mm, max. 50 mm.
6 Při pokládání podlahových desek CETRIS ® PD
(CETRIS ® PDB) by neměly vznikat křížové spáry
a styčné spáry by měly být nejméně v jednom směru
podloženy. Jednotlivé řady desek se kladou s přesahy
v závislosti na vzdálenosti nosníků, minimálně
však 1/3 délky desky.
01 dilatační profil
02 nášlapná vrstva
03 dilatační spára
®
04 podlahové desky CETRIS PD (CETRIS ® PDB)
05 vrut CETRIS
06 podkladní a vyrovnávací podložka
07 nosníky
08 tepelná a zvuková izolace
09 stropní konstrukce
10 separační podložka
86

www.cetris.cz/systemy/podlahove-systemy/
Podlahové systémy
CETRIS ® 7
7.8 Podlahy ze dvou vrstev desek CETRIS ® na nosnících
V poslední době se setkáváme při realizacích s řešením
podlah ze základních desek CETRIS ® ve dvou
a více vrstvách, pokládaných na nosníky. Uvedené
řešení je užíváno především pro lepší dostupnost
základních desek oproti podlahovým deskám. Tento
způsob je často užíván také v případě různých (měnících
se) osových vzdáleností nosníků (rekonstrukce
starých dřevěných podlah).
Maximální přípustná osová vzdálenost nosníků je
625 mm. Při srovnání s pokládáním podlahových
desek je tento způsob pracnější – více kroků, hustá
siť šroubů pro dokonalé spolupůsobení vrstev,
nutnost dělení základního formátu.
Pozor!
Pouze jedna vrstva desek CETRIS ® na nosnících
není plně pochůzí, při montáži je dovolen pohyb
pracovníků pouze v místech nosníků (podpor).
Celkové únosnosti podlahy je dosaženo až po sešroubování
obou vrstev desek CETRIS ® !
Aby byl tento způsob účinný, je nutné zajistit dokonalé
spolupůsobení obou vrstev desek CETRIS ®
(spřažení sešroubováním, popřípadě snýtováním)
pro dokonalý přenos smykového a tahového napětí.
Pokud vrstvy nejsou dokonale provázané, chová
se každá vrstva samostatně – nebezpečí vzniku
výrazných průhybů.
Toto řešení se používá jak pro vytvoření podlahy
v novostavbách, tak i při rekonstrukcích stropů.
7.8.1 Popis konstrukce
Klasická pevná konstrukce podlah se skládá
z nosníkÛ jedno nebo obousmûrn˘ch (dfievûné
hranoly – pol‰táfie, ocelové nosníky, apod.). Jako
záklop jsou pouÏity cementotfiískové desky CET-
RIS ® ve dvou vrstvách. KvÛli statickému pÛsobení
je v˘hodn˘ co nejvût‰í rozmûr desek CETRIS ® .
První vrstva desek CETRIS ® se klade na sraz a je
pfii‰roubována k nosníkÛm. Krat‰í strany desky
jsou uloÏeny na nosnících. Druhá vrstva desek
CETRIS ® se klade s oboustrann˘m pfiesahem, tak
aby byly krat‰í strany opût uloÏeny na nosnících
(pfiesah je roven v kolmém smûru na nosníky délce
jednoho pole, ve smûru podpor polovinû ‰ífiky
desky). Desky v druhé vrstvû se kladou opût
na sraz a ‰roubují se, aby bylo zaruãeno spolupÛsobení
obou vrstev desek. Tepelná a zvuková
izolace se podle nárokÛ vkládá mezi nosníky, pro
zabránûní vzniku zvukov˘ch mostÛ se zvuková
izolace klade i pod nosníky. Okolo stûn je podlaha
ukonãena dilataãní spárou o ‰ífice 15 mm. Nosníky
musí b˘t dostateãnû únosné, uloÏené na únosné nosné konstrukci. Je nutné ovûfiit pfiedev‰ím jejich
prÛhyb. Pokud je nosná konstrukce plo‰ná, mûly by b˘t nosníky uloÏené po celé délce na konstrukci.
Podlahy ze dvou vrstev desek CETRIS ® na nosnících
09
01 02 03 04 05 06
01 rohová li‰ta (soklíková)
02 ná‰lapná vrstva
03 deska CETRIS ® vrchní vrstva
04 deska CETRIS ® spodní vrstva
05 podkladní a vyrovnávací zvukoizolaãní podloÏka
07 08 10
06 dfievûné nosníky
07 vrut CETRIS 4,2 x 35, (45,55) mm
08 tepelná a zvuková izolace
09 dilataãní spára tl. 15 mm
10 stropní konstrukce
7.8.2 ZátûÏové tabulky
Pfii dodrÏení technologického postupu kladení (pfiedev‰ím
spojení obou vrstev) je moÏno pfii navrhování
tohoto typu podlahy vycházet ze statického
v˘poãtu únosnosti pro podlahové desky CETRIS ® .
SpolupÛsobení vrstev desek CETRIS ® je nutno zajistit
vzájemn˘m spfiaÏením – se‰roubováním, popfiípadû
sn˘továním (max. vzdálenost spojovacích
prostfiedkÛ v podélném a pfiíãném smûru je 300 mm).
Pokud je dokonale zaji‰tûno spolupÛsobení obou
vrstev, pak celková únosnost podlahy sloÏené
ze dvou vrstev je rovna únosnosti podlahy z jedné
vrstvy podlahov˘ch desek CETRIS ® PD (CETRIS ®
PDB) slepen˘ch v peru a v dráÏce o stejné celkové
tlou‰Èce, poníÏené z bezpeãnostních dÛvodÛ
o 25 %. Ostatní pfiedpoklady v˘poãtu a zátûÏové
tabulky jsou uvedeny v kapitole 7.7 Podlahové
desky CETRIS ® PD a CETRIS ® PDB na nosnících.
Maximální uÏitné zatíÏení v kN pro nejãastûj‰í pfiíklady pouÏití
(podlaha ze dvou se‰roubovan˘ch vrstev desek CETRIS ® uloÏené na jednosmûrném ro‰tu):
Rozpûtí
(m)
10 + 10 10 + 12
Skladba konstrukce (tl. + tl. v mm)
12 + 12 12 + 14 14 + 14
0,35 1,29 1,56 1,86 2,19 2,54
0,40 1,20 1,45 1,73 2,03 2,36
0,45 1,12 1,36 1,62 1,91 2,21
0,50 1,06 1,29 1,53 1,80 2,09
0,55 1,01 1,22 1,46 1,71 1,99
0,60 0,93 1,16 1,39 1,63 1,90
0,625 0,88 1,14 1,36 1,60 1,85
87

7 Podlahové systémy
CETRIS ®
7.8.3 Kladení desek CETRIS ® www.cetris.cz/systemy/podlahove-systemy/
1 Podlaha z desek CETRIS® se klade jako finální
konstrukce aÏ po ukonãení „mokr˘ch“ stavebních
procesÛ (po vybudování pfiíãek, po provedení
omítek apod.). V pfiípadû, kdy na podlaze
bude umístûna lehká pfiíãka (sádrokartonová,
z desek CETRIS ® na ro‰tu) je tfieba aby byla podloÏena
podlahov˘m nosníkem. V tomto pfiípadû
je nutno zváÏit moÏnost pfienosu hluku podlahou
z jedné místnosti do druhé.
Pokládání podlahy ze dvou vrstev desek CETRIS ® na nosnících
spodní vrstva
2
·ífika nosníku vychází nejen z poÏadavku
na únosnost, ale také z poÏadavku pro dostateãné
ukotvení desek CETRIS ® do nosné
konstrukce. Pro dfievûné nosníky platí, Ïe ‰ífika
nosníkÛ v místû styku dvou desek CETRIS ®
musí b˘t min. 100 mm. Mezi nosníky a nosnou
konstrukci se doporuãuje vloÏit pruÏnou podloÏku
(guma, tuhá plsÈ – filc, vrstva PE fólie
o tl. max. 5 mm) pro omezení pfienosu hluku.
ZároveÀ se nosníky pomocí podloÏek nebo
klínÛ v˘‰kovû vyrovnají. Vyrovnané nosníky
zakotvíme do podkladu, do dfievûného podkladu
kotvíme vruty, do betonu zatloukacími
hmoÏdinkami.
3 Desku CETRIS® je vhodné oddûlit od nosníkÛ
separaãní vrstvou (netkanou textilií – plstí,
pryÏí, mûkãené PE fólie), aby nedocházelo k pfiípadnému
klepání podlahy. Postaãuje poloÏit
pásek o ‰ífice nosníku po celé jeho délce.
Pokládání podlahy ze dvou vrstev desek CETRIS ® na nosnících
horní vrstva
4 První vrstva desek CETRIS® se klade k sobû na
sraz s kfiíÏovou spárou. Deska se usadí a ihned
pfii‰roubuje. V pfiípadû jednosmûrn˘ch nosníkÛ
pokládáme první vrstvu desek CETRIS ® del‰í
stranou kolmo k nosníkÛm, krat‰í strany jsou
podepfieny na nosnících. Rozteãe vrutÛ ve smûru
nosníkÛ max. 300 mm, od okraje desky musí b˘t
vruty vzdáleny min. 25 mm, max. 50 mm. Okolo
svisl˘ch konstrukcí (stûn, sloupÛ aj.) je nutné
dodrÏet dilataãní spáru o min. ‰ífice 15 mm.
5 V druhé vrstvû se desky CETRIS® kladou s pfiesahem,
tak aby byly krat‰í strany opût uloÏeny na
nosnících (pfiesah je roven délce jednoho pole).
Desky se pokládají opût k sobû na sraz s kfiíÏovou
spárou. Deska se usadí a ihned se‰roubuje se
spodní vrstvou. Rozteãe vrutÛ v podélném a pfiíãném
smûru jsou max. 300 mm, od okraje desky
musí b˘t vruty vzdáleny min. 25 mm, max. 50 mm.
Okolo svisl˘ch konstrukcí (stûn, sloupÛ aj.) je nutné
dodrÏet dilataãní spáru o min. ‰ífice 15 mm.
Poznámka:
V pfiípadû, Ïe je mezi vrstvy desek CETRIS ® vlo-
Ïena mûkãená PE fólie pro zv˘‰ení kroãejového
útlumu, je nutné v druhé vrstvû pouÏít frézovanou
podlahovou desku CETRIS ® PD (CETRIS ®
PDB). Pfii pouÏití nefrézovan˘ch desek mÛÏe
docházet k rozdílnému lokálnímu stlaãení a vzniku
nerovností v kfiíÏov˘ch spojích desek CETRIS ® .
Podlahová deska CETRIS ® PD (CETRIS ® PDB)
se lepí ve spoji a dráÏce a pfii‰roubují se k první
vrstvû desek CETRIS ® .
6 V okolí dvefií pokládáme desky CETRIS® prÛbûÏnû
tak, aby nevznikala spára.
7
Pokud se mezi nosníky provádí dodateãná
tepelná izolace zásypem (napfi. LIAPORem) do
v˘‰e nosníkÛ doporuãuje se provést nadv˘‰ení
zásypu pro moÏnost dodateãného stlaãení.
Na proveden˘ zásyp je vhodné uloÏit celoplo‰nû
papírovou lepenku pro zamezení vnikání zrn
do spár podlahov˘ch desek pfii jejich montáÏi
a pro omezení vrzání podlahy.
88

www.cetris.cz/systemy/podlahove-systemy/
Podlahové systémy
CETRIS ® 7
7.9 Podlahové krytiny
7.9.1 Příprava povrchu podlahových desek CETRIS ® pro pokládku nášlapných vrstev
Po zhotovení podlah z cementotřískových desek CETRIS ® PD a PDB se plocha překontroluje z hlediska rovinnosti, se zaměřením na odstranění výškových nerovností
mezi jednotlivými deskami tak, aby se připravila dokonale rovná plocha pro položení našlápné vrstvy. Způsob odstranění případných nerovností se
liší dle požadavků pro jednotlivé druhy našlápne vrstvy.
Vyrovnání plochy se provede přebroušením spojů nebo celoplošnou vyrovnávací stěrkou.
®
• Styčné spáry desek CETRIS není nutno dodatečně
opracovávat pokud se předpokládá pokládání
lepených dřevěných parket a vlysů nebo
dlažby.
• Pokud se parkety kladou jako plovoucí a případné
nerovnosti nebrání jejich pokládce, není nutná
penetrace. Je však vhodné vložit mezi parkety
a desky CETRIS ® separační fólii z netkané textilie
nebo pěněného polyethylenu – MIRELONu (pro
omezení vrzání).
• V případech celoplošného tmelení nebo nanášení
lepidla je třeba desky CETRIS ® penetrovat.
Penetrace se doporučuje provést ihned po položení
desek na suchý a vyčištěný povrch desek.
Penetrací se rozumí nátěr povrchu desek CETRIS ® ,
