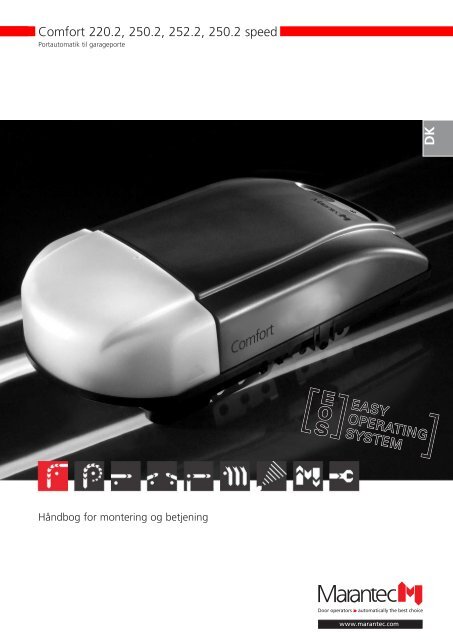

Comfort 220.2, 250.2, 252.2, 250.2 speed - Marantec

Comfort 220.2, 250.2, 252.2, 250.2 speed

Portautomatik til garageporte

Håndbog for montering og betjening

DK

1. Symbolforklaring

Symboler for styring og motorenhed Henvisninger

Fotoceller

Slutposition ÅBEN

Mellemposition

Slutposition LUKKET

Kontrol referencepunkt

Uden funktion

Impulsgivning

(Fjernbetjening, eksterne betjeningselementer)

Drift

Fingerklemsikring på underkanten

Stop

Eksterne betjeningselementer

Modulantenne

Forsigtig!

Risiko for personskader!

Her er angivet vigtige sikkerhedshenvisninger,

som ubetinget skal følges med

henblik på at undgå personskader!

OBS!

Risiko for materiel skade!

Her er angivet vigtige sikkerhedshenvisninger,

som ubetinget skal følges med

henblik på at undgå materielle skader!

Bemærk / Tip

Kontrol

Krydshenvisning

2 Håndbog for montering og betjening, Comfort 220.2, 250.2, 252.2, 250.2 speed DK (#84010)

i

Typeskilt

Type: ________________________________________________

Varenummer: _________________________________________

Produkt-nr.:___________________________________________

2. Indholdsfortegnelse

1. Symbolforklaring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2. Indholdsfortegnelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

3. Generelle sikkerhedsanvisninger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

4. Oversigt over delene . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

4.1 Leveringsomfang Comfort 220.2, 250.2, 252.2, 250.2 speed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

4.2 Porttyper . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

5. Forberedelser til montering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

5.1 Generelle oplysninger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

5.2 Kontroller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

6. Montering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

6.1 Klargøring af styreskinnen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

6.2 Montering af motorenhed og styreskinne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

6.3 Montering på udad svingende vippeport (svingport) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

6.4 Montering på ledhejseport . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

6.5 Loftmontering af portautomatikken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

6.6 Frigørelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

6.7 Tilslutninger til styring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

7. Håndsender . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

7.1 Betjening og tilbehør . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

7.2 Indkodning af håndsenderne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

8. Idriftsættelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

8.1 Tilslutning af portautomatikken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

8.2 Oversigt over styringen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

8.3 Oversigt over indikatorfunktionerne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

8.4 Referencepunkt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

8.5 Hurtigprogrammering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

8.6 Funktionskontrol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

9. Udvidede driftsfunktioner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

9.1 Generelle oplysninger om udvidede driftsfunktioner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

9.2 Forløbsdiagram for udvidet programmering (Eksempel for niveau 2, menu 2) . . . . . . . . . . . . . . . . . . . .31

9.3 Samlet oversigt over programmerbare funktioner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

9.4 Funktionsoversigt for niveauerne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

10. Meldinger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

10.1 Statusmeldinger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

10.2 Fejlmeldinger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

10.3 Afhjælpning af fejl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

11. Addendum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48

11.1 Oversigt over reservedele Comfort 220.2, 250.2, 252.2, 250.2 speed . . . . . . . . . . . . . . . . . . . . . . . . . .48

11.2 Tekniske data Comfort 220.2, 250.2, 252.2, 250.2 speed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51

11.3 Fabrikanterklæring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52

11.4 EF-overensstemmelseserklæring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52

Håndbog for montering og betjening, Comfort 220.2, 250.2, 252.2, 250.2 speed DK (#84010) 3

3. Generelle sikkerhedsanvisninger

Skal under alle omstændigheder læses!

Målgruppe

Denne portautomatik må kun monteres, tilsluttes og sættes i drift af uddannet og kvalificeret fagpersonale!

Kvalificeret og uddannet personale i denne beskrivelses forstand er personer

- som har kendskab til de generelle og specifikke sikkerhedsforskrifter og forskrifter til forebyggelse af ulykker,

- som har kendskab til de relevante forskrifter om elektriske installationer,

- som er uddannet i anvendelse og vedligeholdelse af passende sikkerhedsudstyr,

- med tilstrækkelig instruktion og tilsyn via elektrikere,

- som har evnen til at kunne erkende farer og risici, som elektrisk strøm kan forårsage,

- som har kendskab til anvendelse af EN 12635 (krav til installation og brug).

Garanti

For garanti med hensyn til funktion og sikkerhed skal henvisningerne i denne vejledning overholdes. Tilsidesættelse af

advarselshenvisningerne kan medføre kvæstelser eller materielle skader. Producenten fralægger sig ethvert ansvar for

skader resulterende af tilsidesættelse af henvisningerne.

Batterier, sikringer og glødelamper er ikke omfattet af garantien.

For at undgå fejl ved monteringen samt beskadigelse af port og automatik, skal monteringen gennemføres i

overensstemmelse med monteringsvejledningen. Produktet må først tages i drift, når den tilhørende monterings- og

betjeningsvejledning er blevet læst og forstået.

Monterings- og betjeningsvejledningen skal udleveres til kunden og opbevares hos kunden. Den indeholder vigtige

henvisninger vedr. betjening, kontrol og vedligeholdelse.

Dette produkt er blevet fremstillet i henhold til normerne og retningslinjerne, som er angivet i fabrikant- og

overensstemmelseserklæringen. Produktet er blevet udleveret fra fabrikken i sikkerhedsteknisk fejlfri tilstand.

Motordrevne vinduer, døre og porte skal efterses af en sagkyndig person (inklusive skriftligt protokol) inden første

idriftsættelse og hvis der er behov for det, dog mindst én gang om året.

Formålsbestemt anvendelse

Portautomatikken er udelukkende beregnet til åbning og lukning af garageporte.

Den må kun anvendes i tørre rum.

Der skal tages højde for den maksimale træk- og trykkraft.

Krav til porten

Porten skal:

- selvstændigt blive stående i enhver position (afbalanceret via fjeder),

- være let bevægeligt.

Udover henvisningerne i denne vejledning skal der også tages højde for de almene sikkerhedsforskrifter

samt forskrifter til forebyggelse af ulykker. I øvrigt gælder vores salgs- og leveringsbetingelser.

4 Håndbog for montering og betjening, Comfort 220.2, 250.2, 252.2, 250.2 speed DK (#84010)

3. Generelle sikkerhedsanvisninger

Skal under alle omstændigheder læses!

Henvisninger til montering af portautomatikken

• Kontrollér, at portens mekanik befinder sig i en fejlfri tilstand.

• Kontrollér, at porten bliver stående i enhver position.

• Kontrollér at porten let kan bevæges både i retningerne ÅBEN og LUKKET.

• Kontrollér, at porten åbner og lukker korrekt.

• Fjern alle komponenter fra porten, som der ikke mere er brug for (fx. wirer, kæder, vinkler mm.).

• Tag alle anordninger ud af drift, som der ikke mere er brug for efter montering af portautomatikken.

• Inden der foretages arbejder på eltilslutningen, skal portautomatikken kobles fra strømforsyningen.

Sikr strømforsyningen mod at blive koblet til, så længe arbejdet på eltilslutningen foregår.

• De lokale sikkerhedsbestemmelser skal overholdes.

• Ledningerne for strømforsyning og styrestrøm skal under alle omstændigheder lægges separat.

Styrespændingen er 24 V DC.

• Portautomatikken må kun monteres, mens porten er lukket.

• Impulssendere og alle styreanordninger (fx. trådløs kodetastatur) skal monteres inden for synsvidde af porten samt i

sikker afstand fra portens bevægelige dele. En monteringshøjde på mindst 1,5 m skal overholdes.

• Anbring på holdbar måde og på synlige steder advarselsskilte for klemningsfare.

• Sørg for, at ingen af portens dele rager ud på offentlige fortove eller gader efter monteringen.

Henvisninger til idriftsættelse af portautomatikken

Efter idriftsættelse af anlægget skal portanlæggets ejer eller dennes stedfortræder instrueres i betjeningen.

• Sørg for, at børn ikke kan lege med portstyringen.

• Kontrollér inden porten bevæges, at hverken personer eller genstande befinder sig i portens farezone.

• Kontrollér alle forhåndenværende nød-kommandoanordninger.

• Grib aldrig ind i den kørende port eller bevægede dele.

• Pas på mulige klemmende og forskydelige dele på portanlægget.

Der skal tages højde for bestemmelserne i EN 13241-1.

Henvisninger til vedligeholdelse af portautomatikken

For at sikre en fejlfri funktion, skal følgende punkter kontrolleres i regelmæssige afstande og om nødvendigt sættes i

stand. Før der gennemføres arbejder på portanlægget, skal portautomatikken i hvert fald kobles fra strømforsyningen.

• Kontroller en gang om måneden, om portautomatikken reverserer, når porten møder en forhindring.

Til dette formål placeres en forhindring med en bredde og højde på 50 mm i portens bane.

• Kontrollér justeringen af den automatiske frakobling for stillingerne ÅBEN og LUKKET.

• Kontrollér alle bevægelige dele på port og portautomatik.

• Kontrollér portanlægget med hensyn til slitage eller beskadigelse.

• Kontroller, om porten er letløbende, ved at køre den manuelt.

Henvisninger til rengøring af portautomatikken

Følgende må under ingen omstændigheder anvendes: direkte vandstråle, højtryksrensere, syrer eller lud.


4. Oversigt over delene

4.1 Leveringsomfang

Comfort 220.2, 250.2, 252.2,

250.2 speed

Standard-leveringsomfang

4.1 / 1 1

2

3

1 Motorenhed


2 Ophængningsskinne

3 Port-medbringerbeslag

4.1 / 2

4

7

6 8

4 Skinneklemme (2x)

5 Ophængningsklemme (2x)

6 Koblingselement til porten

7 Port-medbringervinkel (2x)

8 Koblingsbeslag til portkæmpfer

5

9 Materiale til fastgørelse af skinne


4.1 / 3

4.1 / 4

9

!¯

10 Sikringsmuffe

11 Adaptermuffe

12 Skrue 4,0 x 10

4.1 / 5

!#

13 Skrue 4,0 x 18 (2x)

14 Bolt 8 x 20

!∏ !”

!£


4.1 / 6

!5

!^

4.1 / 7

„∏

„”

!\

15 Skrue 6 x 14 (4x)

16 Sekskantskrue M6 x 20 (2x)

17 Pladeskruer 6,3 x 16 (4x)

18 Bolt A8 med SL-lås

19 Sikringsclips (2x)

20 Ledbolt Ø 6

„#

„5

!˜

„£

!·

„^

„\

„¯

21 Mini-håndsender

22 Mikro-håndsender (kun ved Comfort 250.2,

Comfort 252.2 og Comfort 250.2 speed –

landsspecifikke afvigelser mulige)

23 Kommunikationsstik

24 Dæksel solskærmsclip

25 Anhænger

26 Modulantenne

27 Solskærmsclip

Håndbog for montering og betjening, Comfort 220.2, 250.2, 252.2, 250.2 speed DK (#84010) 7

4.1 / 8

„˜ „·

28 Advarselsskilt frigørelse

29 Advarselsmærkat

30 Mærkat hurtigprogrammering

Udover standard-leveringsomfanget er følgende

tilbehør nødvendig til monteringen:

- Styreskinne

Styreskinner

Motorenheden kan kombineres med forskellige

styreskinner.

4.1 / 9

31 Styreskinne

§@

§¯


4.2 Porttyper

Standard-leveringsomfanget med tilsvarende

styreskinne er egnet til følgende porttyper.

Udad svingende vippeport (svingport)

4.2 / 1

Sektionsport med en bredde op til 3 m

4.2 / 2

For følgende porttype kræves specielt tilbehør.

Ikke udad svingende vippeport

4.2 / 3

Sektionsport med en bredde fra 3 m

4.2 / 4


5. Forberedelser til montering

5.1 Generelle oplysninger

Illustrationerne i denne vejledning er ikke gengivet

målestokstro. Længdemål angives generelt i

millimeter (mm).

For en korrekt montering skal følgende værktøj stå til

rådighed:

5.1 / 1

10 13 10

13 2 ø 10 ø 5

5.2 Kontroller

OBS!

For at sikre en korrekt montering,

skal følgende kontroller i hvert fald

gennemføres, inden arbejdet

påbegyndes.

Leveringsomfang

• Tjek, om hele leveringsomfanget er kommet med.

• Tjek, om alt tilbehør, som er nødvendig i den

specielle monteringssituation, er tilstede.

Garage

• Tjek, om garagen er udstyret med en passende

strømforsyning samt anordning til frakobling fra

nettet.


Port

OBS!

Ved garager uden andre indgange:

For at få adgang til garagen også i

tilfælde af fejlfunktioner, skal

garageporten forsynes med en

nødoplukning.

Hvis et frigørelsessæt anvendes:

• Kontrollér portlåsene med hensyn til korrekt

funktion. Portlåsene må under ingen

omstændigheder sættes ud af drift.

Hvis der ikke anvendes et frigørelsessæt:

• Fjern portlåsene eller sæt dem ud af funktion.

• Kontrollér, om porten opfylder følgende krav:

- Porten skal let kunne betjenes manuelt.

- Porten bør selvstændigt blive stående i enhver

position.

i

Krydshenvisning:

Ved anvendelse/montering af tilbehør

skal der tages højde for pågældende

vedlagte vejledning.

6. Montering

6.1 Klargøring af styreskinnen

6.1 / 1

6.1 / 2

i

• Tryk den røde frigørelsesstift (A) ind til bundstop i

den røde åbning på styreslæden.

• Træk i træksnoren (B), for derved at frigøre

styreslæden.

i

A


Anvendes en skinne, som består

af flere dele, skal den tilsvarende

vejledning følges.

A

• Tag den røde frigørelsesstift (A) ud.

B


Styreslædens frigørelsesfunktion er

beskrevet i punkt 6.6.

Styreslæden er nu koblet fra portautomatikken og kan

frit skydes frem og tilbage i styreskinnen.

• Sæt port-medbringerbeslaget (C) sammen med

bolten (D) ind i styreslæden.

• Spænd bolten (D) fast ved hjælp af to skruer.


6.1 / 3

4 x 18

6.1 / 4

C

E F

D

• Skyd den røde sikringsmuffe (E) hen over

spændeskruen (F).

Bemærk:

Sikringsmuffen er beregnet til sikring

mod ubeføjet voldelig demontering

udefra (indbrud).

6. Montering

6.1 / 5

6.1 / 6

I

H

H

J

• Sæt en sikringsclips (G) på ledbolten (H).

• Forbind koblingsbeslaget til portkæmperen (I) og

skinnens endestykke (J) med ledbolten (H).

G

• Sikr herefter ledbolten (H) ved at sætte den næste

sikringsclips (G) på ledbolten.

G

H


6. Montering

6.2 Montering af motorenhed og

styreskinne

6.2 / 1

6.2 / 2

6,0 x 14

C

A

B

• Adaptermuffen (A) skydes til bundstop hen over

gearets udgangsaksel (B).

OBS!

Styreskinnen (C) skal monteres

forsigtigt på motorenheden (F).

Der må ikke anvendes magt, idet der

ellers er mulighed for beskadigelse af

fortandingen!

E

F

• Placér styreskinnen (C) i korrekt position på

adaptermuffen.

• Sænk styreskinnen (C) ved hjælp af let tryk ned på

motorenheden.

Tip:

Hvis styreskinnen (C) er korrekt rettet til,

er det tilstrækkelig med et kort ryk i

trækelementet (rullekæde, tandrem eller

kuglesnor) for at sænke styreskinnen (C)

på plads.

• Placér skinneklemmerne (F) på styreskinnen (C).

• Skinneklemmerne (F) skrues fast til motorenheden

ved hjælp af de fire skruer (E).


6. Montering









































































6.3 Montering på udad svingende

vippeport (svingport)

6.3 / 1

6.3 / 3

C

A

B

6,3 x 16

B

C

• Forbind begge port-medbringervinklerne (A) med

• Bor de nødvendige huller på portbladets øvre kant

koblingselementet til porten (B).

(ø 5 mm).

• Koblingselementet til porten (B) skrues fast på

6.3 / 2

portbladets øvre kant ved hjælp af fire skruer (C).

6.3 / 4

10–50 mm

• Find frem til positionen for koblingselementet til

porten i midten af portbladets øvre kant.

Bemærk:

• Åbn porten.

Hvis koblingselementet til porten ikke

kan placeres i midten (ved porte med

• Find frem til det højeste punkt, som porten når

ydre håndtag i midten og ved lav

under hele sin bevægelse.

lofthøjde), monteres elementet

ca. 100 mm til venstre eller til højre for

På dette højest beliggende punkt på portens bane skal

portens midtpunkt.

portbladets øvre kant befinde sig 10 - 50 mm under

styreskinnens vandrette underkant.

Drevets styreskinne skal monteres parallelt med portens

styreskinner.






































































































































































































• Luk porten.

6. Montering

Forsigtig!

Indtil den endelige fastgørelse skal

portautomatikken sikres mod at

falde ned (fx. ved hjælp af monterings -

hjælp (E), varenummer 66427).

OBS!

For at sikre en fejlfri gang af porten,

skal styreskinnens koblingsbeslag til

portkæmperen monteres i midten oven

Alt efter de bygningsmæssige forhold findes to muligheder

for montering af koblingsbeslaget til portkæmperen (F):

Fastgøring på kæmperen

6.3 / 56.3

Fastgøring på loftet

6.3 / 7

F

8,0 x 70

E

A8 / U10

• Placér motorenheden med styreskinnen på

• Montér koblingsbeslaget til portkæmperen (F) i

portkæmperen i midten oven over koblingselementet overensstemmelse med den relevante monteringstype.

til porten.

• Sikr portautomatikken mod af falde ned.

/ 8



























































• Isæt port-medbringerbeslaget (G) i forbindelseselement

til porten (B).

• Sikr port-medbringerbeslaget (G) med bolten (H) og

SL-låsen (I).


6.3 / 6

over koblingselementet til porten. 8,0 x 70

A8 / U10

I

F

B

G

H

6.



















Montering





























































6.4 Montering på ledhejseport

















































































6.4 / 1

6.4 / 3

A

C

B

B

6,3 x 13

D

C

M6 x 20

• Forbind begge port-medbringervinklerne (A) med

• Bor de nødvendige huller til de fire skruer (C) på

koblingselementet til porten (B).

portbladets øvre kant (ø 5 mm).

• Koblingselementet til porten (B) skrues fast på

6.4 / 2

portbladets øvre kant ved hjælp af fire skruer (C).

• Drej to skruer (D) så langt ned i koblingselementet til

porten, at de slutter tæt op ad portbladet.

6.4 / 4

• Find frem til positionen for koblingselementet til

porten i midten af portbladets øvre kant.

10–50 mm

Bemærk:

- Hvis koblingselementet til porten ikke

kan placeres i midten (ved porte med

ydre håndtag i midten og ved lav

• Åbn porten.

lofthøjde), monteres elementet

ca. 100 mm til venstre eller til højre

• Find frem til det højeste punkt, som porten når

for portens midtpunkt.

under hele sin bevægelse.

- Ved ledhejseporte med torsionsfjeder-























































































































































aksel kan koblingselementet til porten

anbringes på hele portens bredde.


6. Montering

På dette højest beliggende punkt på portens bane skal

portbladets øvre kant befinde sig 10 - 50 mm under

styreskinnens vandrette underkant.

Drevets styreskinne skal monteres parallelt med portens

styreskinner.

• Luk porten.

6.4 / 5

Forsigtig!

Indtil den endelige fastgørelse skal

portautomatikken sikres mod at

falde ned (fx. ved hjælp af monterings -

hjælp (E), varenummer 66427).

OBS!

For at sikre en fejlfri gang af porten,

skal styreskinnens koblingsbeslag til

portkæmperen monteres i midten oven

over koblingselementet til porten.

Alt efter de bygningsmæssige forhold findes to muligheder

for montering af koblingsbeslaget til portkæmperen (F):

Fastgøring på kæmperen

























































• Placér motorenheden med styreskinnen på

portkæmperen i midten oven over koblingselementet

til porten.

• Sikr portautomatikken mod af falde ned.

E

• Montér koblingsbeslaget til portkæmperen (F) i

overensstemmelse med den relevante monteringstype.

• Isæt port-medbringerbeslaget (G) i koblingselementet

til porten (B).

• Sikr port-medbringerbeslaget (G) med bolten (H) og

SL-låsen (I).


6.4 / 6

8,0 x 70

A8 / U10

Fastgøring på loftet

6.4 / 7

8,0 x 70

A8 / U10

6.4 / 8

I

F

B

G

F

H

6. Montering

6.5 Loftmontering af portautomatikken

























































6.5 / 1

6.5 / 2

i


Anvendes en skinne, som består af

flere dele, skal den tilsvarende

vejledning følges.

1 3 2 3

2

Portautomatikken fastgøres under loftet ved hjælp af

to ophængningsbeslag.

• Find frem til positionen for ophængningsbeslagene.

B

• Placér en ophængningsklemme (A) på første

ophængningsposition (1) på styreskinnen.

• Bøj laskerne til sikring (C) ned.

A

• Før en ophængningsskinne (B) ind i

ophængningsklemmen.

1

C

• Placér den næste ophængningsklemme (A) på næste

ophængningsposition (2) på styreskinnen.

• Bøj laskerne til sikring (C) ned.

• Før en ophængningsskinne (B) ind i

ophængningsklemmen.


6.5 / 3

6.5 / 4

B

A

C

• Bøj begge ophængningsskinnerne til passende til de

bygningsmæssige forhold på stedet.

• Drevets styreskinne afrettes parallelt med portens

styreskinner.

6. Montering

6.5 / 5

8,0 x 70

A8 / U10

65 mm

15 - 30°

• Skru begge ophængningsskinnerne fast i loftet.


6. Montering

6.6 Frigørelse

Forsigtig!

- Ved frigørelse af porten kan det ske,

at porten bevæger sig ukontrolleret:

- hvis portens fjedre er for svage eller

brudt.

- hvis porten ikke befinder sig i

ligevægt.

- Åbnes porten manuelt, er der mulighed

for, at styreslæden støder sammen

med motorenheden.

- Når porten er frigjort, må den kun

bevæges med moderat hastighed!

• Begræns portens bane i opadgående retning ved

hjælp af bygningsmæssige foranstaltninger.

• Kontrollér, at træksnorens højde er på mindst 1,8 m.

• Placér "advarselsskilt frigørelse" på træksnoren.

Frigørelse

• Træk træksnoren (A) ned til nederste endestop for at

frigøre styreslæden.

Sammenkobling

• Tryk den røde frigørelsesstift (B) tilbage i pilens

retning.

• Start portautomatikken, for derved at koble port og

styreslæde sammen igen.


6.6 / 1

6.6 / 2

B

A

6. Montering

6.7 Tilslutninger til styring

Forsigtig!

Risiko for elektrisk stød:

Inden der foretages arbejder på

eltilslutningen, skal det sikres, at alle

ledninger er koblet fra strømforsyningen.

Derudover skal det sikres, at ledningerne

ikke kan blive koblet til strømforsyningen,

mens arbejderne på eltilslutningen foregår

(fx. skal forhindres, at strømforsyningen

kan blive koblet til igen).

OBS!

For at undgå beskadigelse af styringen:

- De lokale sikkerhedsbestemmelser

skal til enhver tid overholdes.

- Ledningerne for strømforsyning og

styrestrøm skal under alle

omstændigheder lægges separat.

- Styrespændingen er 24 V DC.

- Fremmed spænding på kontakterne

XB020, XB10 eller XP01 vil medføre

ødelæggelse af hele elektronikken.

- Kun potentialfrie sluttekontakter må

tilsluttes klemmerne 1 og 2 (XB01).

- Kortslutningsstikket må ikke sættes i

systemstikbøsning XP020!

3127071


Til montering af eksterne

betjeningselementer, sikkerheds- og

signalenheder skal der tages højde for

de tilsvarende vejledninger.


6.7 / 1

XB10

i

XB01

XP020

Betegnelse Type / funktion i

XB01

XB10

XP020

Tilslutning af eksterne

betjeningselementer uden

systemkabler og totråds

fotocelleanlæg

Tilslutning af eksterne

betjeningselementer med

systemkabler

Tilslutning til systemfotocelleanlæg

eller adapterkabel

til modulantenne

XB70

XB70 Tilslutning modulantenne 8.1

6.7 / 2

6.7 / 3

9.4 /

Niveau 8

Bemærk:

Inden tilslutning af et betjeningselement

på tilslutninger med systemstikbøsninger

skal det pågældende kortslutningsstik

fjernes.

6. Montering

Kontakt XB01

6.7 / 2

M08E004

Betegnelse Type / funktion

1 GND (0 V)

2 Impuls

3 24 V DC (max. 50 mA)

70 GND

70 + 71 Totråds fotocelleanlæg

RX Modtager for totråds fotocelleanlæg

Sb1

Ekstern impulskontakt

(hvis disse findes)

TX Sender for totråds fotocelleanlæg

Bemærk:

Hvis der tilsluttes et fotocelleanlæg,

skal dette blive installeret, inden

hurtigprogrammeringen finder sted.

Kun i dette tilfælde identificeres det

automatisk af styringen.

I modsat fald er det nødvendigt at

programmere fotocelleanlægget senere.

Kontakt XB10


6.7 / 3

6.7 / 4

6. Montering 7. Håndsender

Betegnelse Type / funktion

K1

K2

K3

Relæ "Porten er LUKKET"

(Relækontakt 250 V AC max. 60 W)

Relæ "Porten er ÅBEN"


Relæ "3 min. belysning"


X8A Tilslutning relækontakt

X8B Tilslutning lysrelæ

X10 Tilslutning “styring”

X10A Tilslutning “eksterne betjeningselementer”

7.1 Betjening og tilbehør

Oversigt

Forsigtig!

- Håndsendere må ikke komme i

børnehænder!

- Håndsenderen må kun aktiveres, hvis

det er sikret, at hverken personer eller

ting befinder sig i portens bane.


7.1 / 1

D

B

C

A Betjeningstast stor

B Betjeningstast lille

C Batteri - sendekontrollampe

D Bøsning til kommunikationsstik

A

D

Med den anden betjeningstast kan en yderligere

portautomatik betjenes.

i


Programmering af håndsenderne

(fjernbetjening) til portautomatikken er

beskrevet i punkt 8.5.3.

7. Håndsender

Udskiftning af batteri

7.1 / 2

1

E Håndsenderens bagside

F Batteri 3V CR 2032

• Åbn håndsenderens bagside (E), fx. ved hjælp af en

mønt.

• Skift batteriet (F) og sørg for, at det vender den

rigtige vej.

Tilbehør

7.1 / 3

F

E

Clips til solskærm, beregnet til at placere håndsenderen

på en solskærm i bilen.

7.2 Indkodning af håndsenderne

7.2.1 Overførsel af kode

Denne funktion er beregnet til overførsel af koden fra

en håndsender, som allerede er programmeret til

portautomatikken (master), til en anden håndsender.

7.2.1 / 1

Forsigtig!

Håndsenderen må kun aktiveres, hvis

det er sikret, at hverken personer eller

ting befinder sig i portens bane.

• Begge håndsenderne forbindes via medleverede

kommunikationsstik.

Bemærk:

Stikforbindelserne på begge sider af

håndsenderen er identiske.


7. Håndsender

7.2.1 / 2

• Aktiver master-senderen og hold tasten nede.

Senderens LED lyser.

7.2.1 / 3

• Tryk den ønskede tast på håndsenderen, som ønskes

ny kodet, mens tasten på master-senderen holdes

nede.

LED'en blinker.

Efter 1 - 2 sekunder begynder LED'en på den ny

indkodede sender at lyse konstant.

Kodningsprocessen er nu afsluttet.

Håndsenderen har overtaget koden fra mastersenderen.

• Tag kommunikationsstikket ud.

Bemærk:

Ved flerkanals-sendere skal

kodningsprocessen gennemføres

enkeltvis for hver tast.

7.2.2 Ændring af koden

Denne funktion er beregnet til ændring af koden på de

forhåndenværende fjernstyringer, i tilfælde af at en

håndsender er gået tabt.

7.2.2 / 1

• Placér kommunikationsstikket i håndsenderen.

• Kortslut for et øjeblik et af kommunikationsstikkets

to ydre ben med det midterste ben (fx. ved hjælp af

en skruetrækker).

• Tryk den ønskede tast på håndsenderen. En ny kode

genereres via integreret tilfældighedskodning.

LED'en blinker hurtigt.

Så snart LED'en lyser konstant, har håndsenderen lært

en ny kode.

Nu kan tasten slippes og kommunikationsstikket tages

ud igen.

Bemærk:

- Efter ny indkodning af håndsenderen

skal portautomatikken ligeledes

nyprogrammeres til den nye kode.

- Ved flerkanals-sendere skal

kodningsprocessen gennemføres

enkeltvis for hver tast.


8. Idriftsættelse

8.1 Tilslutning af portautomatikken

8.1 / 1

• Placér modulantennen (A) i åbning (B) på

motorenheden.

8.1 / 2

B

A

• Kobl motorenhedens stikkontakt til strømforsyningen.

Bemærk:

Alle kontrollamper vil nu lyse i

3 sekunder. Herefter lyser LED 8 og 4.

8.2 Oversigt over styringen

1

23

7

6 5 4

8


8.2 / 1

Betjeningselementer

A B D

1 2

C

Betegnelse Type / Funktion i

A Visning karrusel 8.3

B

C

D

Tast ÅBN (+)

(kør fx porten i position

ÅBN eller forøg et parameter i

programmeringen)

Tast LUK (-)

(kør fx porten i position

LUK eller for at nedsætte et

parameter)

Tast (P)

(skift fx til programmeringsmodus

eller for at gemme

parametre)

P

-

-

-


8.3 Oversigt over indikatorfunktionerne

LED-indikatorer i driftsmodus

Tegnforklaring:

LED slukket

LED lyser

LED blinker langsomt

LED blinker rytmisk

LED blinker hurtigt

Fotocelle eller SKS afbrudt

Porten kører i retning ÅBEN

Porten befinder sig i position ÅBEN

Porten står i mellemposition

Porten kører i retning LUKKET

Porten befinder sig i position LUKKET

Referencepunkt kobles

Kontinuerlig betjening på et eksternt

betjeningselement

Fjernbetjeningen er aktiveret

Driftsklar

Levering fra fabrikken

Ikke mulig –

8.4 Referencepunkt

I driftsmodus lyser LED 5 et lille øjeblik, når

referencepunktet passeres.

Bemærk:

I fabriksindstillingen og efter en reset

befinder styringen sig i slutposition

LUKKET.

For at sikre en fejlfri programmering,

skal porten og portautomatikken derfor

stå i slutposition LUKKET, inden en

hurtigprogrammering eller en reset

gennemføres.



8.5 Hurtigprogrammering

8.5.1 Generelle oplysninger om

hurtigprogrammering

Bemærk:

Til en korrekt idriftsættelse af

portautomatikken er det nødvendigt, at

hurtigprogrammeringen gennemføres.

Dette gælder både for første

idriftsættelse og efter en reset.

Forudsætninger

Før hurtigprogrammeringen foretages, skal følgende

forudsætninger være opfyldt:

- Porten står i slutposition LUKKET.

- Styreslæden er koblet til motorenheden.

Hurtigprogrammering

I hurtigprogrammeringen indstilles portautomatikkens

grundfunktioner.

- Slutposition ÅBEN

- Slutposition LUKKET

- Trådløs styring

Denne programmeringsprocedure er fortløbende og

skal absolut gennemføres.

Efter hurtigprogrammeringen og en indlæringskørsel til

den automatiske frakobling i slutpositionerne ÅBEN og

LUKKET er portautomatikken klar til drift.

Bemærk:

Under programmeringen af

slutpositionerne ÅBEN og LUKKET er

det nødvendigt, at referencepunktet

passeres.

8.5.2 Taster til programmering

Programmeringen foretages ved hjælp af tasterne

Plus (+), Minus (-) og (P).

Hvis der i programmeringsmodus ikke trykkes nogen

taster inden for 120 sekunder, skifter styringen tilbage

til driftsmodus. Dette vises via en tilsvarende melding.


Forklaringen vedrørende meldingerne

er beskrevet i punkt 10.


i

• Hurtigprogrammeringen skal gennemføres på

grundlag af nedenstående forløbsdiagram.


LED slukket

LED lyser





Ikke mulig –


8.5.3 Forløbsdiagram for hurtigprogrammering

Driftsmodus

1.

2.

3.

4.

5.

6.

7.

1x >2s


8.6 Funktionskontrol

8.6.1 Kørsel til indlæring af drivkraften

Portautomatikken lærer den maksimalt nødvendige

drivkraft under de to første kørsler efter indstilling af

slutpositionerne.

• Kør portautomatikken (med porten koblet til) uden

afbrydelse én gang fra slutposition LUKKET til

slutposition ÅBEN og tilbage igen.

Portautomatikken finder under denne indlæringskørsel

frem til den maksimale træk- og trykkraft plus

kraftreserven, som er nødvendig for at bevæge porten.

Kontrol:

1.

2.

3.

4.

5.

Kontrol:

Efter hurtigprogrammeringen eller efter

forandringer i menuen til programmering

skal de følgende indlæringskørsler og

kontroller gennemføres.

Efter tryk på tasten (+):

Porten skal åbnes og køre til den

lagrede slutposition ÅBEN.

Efter tryk på tasten (-):

Porten skal lukkes og køre til den

lagrede slutposition LUKKET.

Efter tryk på tasten på håndsenderen:

Portautomatikken skal køre porten i hhv.

retning ÅBEN eller LUKKET.

Efter tryk på tasten på håndsenderen

mens portautomatikken kører:

Portautomatikken skal standse.

Efter næste tryk kører portautomatikken

i modsat retning.

8.6.2 Kontrol af automatisk frakobling

Forsigtig!

For at undgå person- og materialeskader

er en korrekt justering af den automatiske

frakobling OP og NED nødvendig.

Automatisk frakobling OP

For portautomatikker til porte med åbninger i

portfløjen (åbningens diameter > 50 mm):

• Porten belastes med en vægt på 20 kg midt på

underkanten mens den kører.

Port skal standse øjeblikkeligt.

Automatisk frakobling NED

• Placér en forhindring med en højde på 50 mm på

gulvet.

• Kør porten ned mod forhindringen.

Portautomatikken skal standse og reversere i det

øjeblik, porten støder imod forhindringen.

Bemærk:

Indstillingerne af parametrene forbliver

lagret også efter strømsvigt.

Kun ved en reset sættes drivkræfterne

ÅBEN og LUKKET tilbage til de

fabriksindstillede værdier.


9. Udvidede driftsfunktioner

9.1 Generelle oplysninger om udvidede

driftsfunktioner

De udvidede driftsfunktioner er beregnet til

programmering af portautomatikkens tillægsfunktioner.

Forsigtig!

I de udvidede driftsfunktioner kan der

ændres på vigtige fabriksindstillinger.

For at undgå person- og

materialeskader er en korrekt justering

af de forskellige parametre nødvendig.

Programmeringen er delt op i tre felter:

Felt 1: Niveau

De justerbare funktioner er samlet til

funktionsgrupper i 8 niveauer.

Hvert niveau kan omfatte op til 8 funktioner

(menuer).

Med tasterne (+) og (-) foretages et omløbende

valg inden for de enkelte niveauer.

Niveauer uden funktion vises, men kan ikke

åbnes.

Via niveau-exit kan der skiftes fra

programmering til driftsmodus.

Felt 2: Menu

Hvert menu omfatter én funktion.

Med tasterne (+) og (-) foretages et omløbende

valg inden for de enkelte menuer.

Menuer uden funktion springes over og vises

ikke.

Via menu-exit kan der skiftes tilbage til

udgangs-niveauet.

Felt 3: Parametre

Hver funktion kan indstilles i maksimalt 16 trin.

Med tasterne (+) og (-) foretages et valg inden

for de indstillelige parametre.

Parametre uden funktion springes over og vises

ikke.

Et overløb på grund af tryk på tasterne (+) og (-)

er ikke mulig.

Ved tryk på tast (P) gemmes de indstillede

parametre.

Afslutning af programmeringen

Programmeringen kan afsluttes på to måder:

1. Via niveau-exit ved tryk på tast (P).

Styringen skifter da om til driftsmodus.

2. Til ethvert tidspunkt og fra hvilket som helst felt ved

at trykke tast (P) længere end 5 sekunder. Styringen

skifter da om til driftsmodus. Herved gemmes

eventuelt ændrede parametre.

Ved afslutning af programmeringen lyser alle LED'er på

én gang og slukkes herefter i rækkefølgen fra 8 til 1.

Hvis der i programmeringsmodus ikke trykkes nogen

taster inden for 120 sekunder, skifter styringen tilbage

til driftsmodus. Dette vises via en tilsvarende melding.


- Alle tilgængelige niveauer og menuer

er beskrevet i den samlede oversigt

over programmerbare funktioner

(punkt 9.3).

- Forklaringen vedrørende meldingerne

er beskrevet i punkt 10.


i


9.2 Forløbsdiagram for udvidet programmering

(Eksempel for niveau 2, menu 2)

Driftsmodus

P

> 10 sek.

P

Niveau

+

Niveau 3

Menu

Niveau 4 Menu 3

+

+

Niveau 2

+

Niveau 1

+

Niveau-exit

+

Niveau 8

+

-

-

-

-

-

-

-

P

P

+

+

+

+

Menu 2

Menu 1

Menu-Exit

(Niveau 2)

-

+

+

Menu 8

Parametre

Parametre

Afslutning af

programmeringen


-

-

-

-

-

P

P

P

+

+

+

Forøget

værdi

-

-

-

Reduceret

værdi

-

+

P

> 5 sek.

P

> 5 sek.

P

> 5 sek.


9.3 Samlet oversigt over programmerbare funktioner

Niveau 1 – Grundfunktioner

Niveau Menu Fabriksindstilling

Niveau 2 – Indstillinger for drivenhed

Niveau 3 – Automatisk lukning

Menu 3: Mellemposition OP –

Menu 4: Mellemposition NED –

Menu 7: Relæ-udgang Signallampe

Menu 8: Reset Ingen reset

Menu 1: Nødvendig drivkraft OP Trin 8

Menu 2: Nødvendig drivkraft NED Trin 8

Menu 3: Automatisk frakobling OP Trin 8

Menu 4: Automatisk frakobling NED Trin 8

Menu 1: Automatisk lukning Deaktiveret

Menu 3: Tid for kørsel af port 2 sekunder

Menu 4: Varslingstid 1 sekunder

Menu 5: Startvarsling 0 sekunder

Menu 7: Signallampe

Niveau 4 – Trådløs programmering Menu 2: Mellemposition –

Niveau 5 – Særfunktion

Menu 1: Programmerbar impulsindgang Impuls

Portbevægelse/

Advarsel: blinker

Portstilstand: stop

Menu 4: Belysningstid 180 sekunder



Niveau 6 – Variabel hastighed

Niveau 8 – Systemindstillinger

Niveau Menu Fabriksindstilling

Menu 1: Hastighed OP Trin 16

Menu 2: Hastighed softløb OP

Menu 3: Softløbsposition OP –

Menu 4: Hastighed NED

Menu 5: Hastighed smartløb NED Trin 10

Menu 6: Hastighed softløb NED

Menu 7: Smartløbposition NED –

Menu 8: Softløbsposition NED –

Trin 6: Comfort 220.2


Comfort 252.2

Comfort 250.2 speed

Trin 10: Comfort 250.2 speed








Menu 1: Fotoceller Drift uden fotoceller

Menu 3: Funktion frakoblingsautomatik

Porten standser (OP)

Porten reverserer kort (LUK)

Menu 4: Driftsmåder Selvhold (ÅBN/LUK)

Menu 5: Funktion retningskommandogiver Ikke aktiv

Menu 6: Funktion impulskommandogiver

Kun STOP, derefter

standardfølge



9.4 Funktionsoversigt for niveauerne

Niveau 1 – Grundfunktioner

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

Menu 3: Mellemposition OP

Indstilles med tast (+ / OP) og (- / NED)

"Mellemposition OP" – Lukkefunktion er mulig med automatisk lukning

Menu 4: Mellemposition NED


Menu 7: Relæ-udgang (kun programmerbar med signallamperelæ (option)

Menu 8: Reset

i

A7 B7 C7 D7 E7 F7 G7 H7 I7 J7 K7 – – – – –

Nej Ja – – – – – – – – – – – – – –

OBS!

Efter en reset vil alle parametre igen være indstillet til fabriksindstillingerne.

For at sikre en korrekt drift af styringen:

- skal alle ønskede funktioner programmeres på ny,

- skal fjernbetjeningen teaches,

- skal portautomatikken én gang køres til slutpositionerne OP og NED.

Bemærk:

- Kun den til sidst programmerede mellemposition kan anvendes.

- Ved aktiveret automatisk lukning (niveau 3 / menu 1) kan relæ-udgangen (niveau 1 / menu 7) ikke

programmeres.


- Efter ændringer i menu 3 og 4 på niveau 1, skal der gennemføres en ny funktionskontrol (punkt 8.6).

- Signallampefunktionen (A7) bliver indstillet på niveau 3, menu 7.

- Drivbelysningsfunktionen (H7) bliver indstillet på niveau 5, menu 4.

Menu 7: Relæ-udgang

A7 Signallampe

B7 Portposition ÅBN

C7 Portposition LUK

D7 Mellemposition ÅBN

E7 Mellemposition LUK

F7 Motor startet (kort impuls – 1 sekund)

G7 Fejlfunktion

H7 Drivbelysning

I7 Aflåsningsfrigivelse

J7 Frigivelse lås

K7 Sikring mod utilsigtet åbning



Niveau 2 – Indstillinger for drivenhed

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

Menu 1: Nødvendig drivkraft OP (følsomhed i trin*)

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

Menu 2: Nødvendig drivkraft NED (følsomhed i trin*)

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

Menu 3: Automatisk frakobling OP (følsomhed i trin**)

SLUK-

KET

2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

Menu 4: Automatisk frakobling NED (følsomhed i trin**)

SLUK-

KET

2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

* med stigende værdi for trin forøgaes også drivkraften.

** med faldende værdi for trin forøges følsomheden for den automatiske frakobling.

Forsigtig!

For at udelukke en fare for tilskadekomst, må den automatiske frakobling (menuer 3 og 4) kun

programmeres til at være SLUKKET, hvis et gennemkørsels-fotocelleanlæg eller en kantsikring er

tilsluttet.


LED slukket

LED lyser








Niveau 3 – Automatisk lukning

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

Menu 1: Automatisk lukning

A1 B1 C1 D1 E1 F1 G1 H1 – – – – – – – –

Menu 3: Tid for kørsel af port (i sekunder)

2 5 10 15 20 25 30 35 40 50 80 100 120 150 180 255

Menu 4: Varslingstid (i sekunder)

1 2 5 10 15 20 25 30 35 40 45 50 55 60 65 70

Menu 5: Startvarsling (i sekunder)

0 1 2 3 4 5 6 7 – – – – – – – –


A7 B7 C7 D7 E7 F7 – – – – – – – – – –

Bemærk:

- Den automatiske lukning kan kun programmeres, hvis der er tilsluttet en fotocelle.

- Funktionerne fra menu 1 kan ændres vilkårligt via tidsværdierne i menuerne 3, 4 og 5.


LED slukket

LED lyser








Menu 1: Automatisk lukning

Trin Port åben tid Forvarslingstid Auto. lukning andre funktioner

A1 - - deaktiveret -

B1 15 5 aktiveret

C1 30 5 aktiveret

D1 60 8 aktiveret

E1 15 5 aktiveret

F1 30 5 aktiveret

G1 60 8 aktiveret

Forlængelse (nystart) port-åben-tiden efter gennemkørsel

af fotocellen

Afbrydelse af port-åben-tiden efter gennemkørsel af fotocellen

H1 uendelig 3 aktiveret Luk efter gennemkørsel af fotocellen / lukkeforhindring


Bemærk:

Uden tilsluttet fotocelle eller lukkeforhindring er det kun parameter A1, der kan indstilles.

Trin Portbevægelse / advarsel Poststilstand

A7 blinker Fra (energispar)

B7 lamper Fra (energispar)

C7 blinker blinker

D7 lamper lamper

E7 blinker lamper

F7 lamper blinker

i


Tilslutningen af signallampen kan indstilles på niveau 1, menu 7.



Niveau 4 – Trådløs programmering

Menu 2: Mellemposition

Niveau 5 – Særfunktion

LED 7 blinker langsomt -> Aktivering af tast håndsender -> LED 7 blinker hurtigt

Menu 1: Programmerbar impulsindgang

A1 Impuls (kun lukker)

B1 Automatik start/stop (kun lukker)

C1 Portautomatik standser og reverserer (kun i retning NED – kun åbner)

D1 Impuls OP (induktionssløjfe – kun lukker)

E1 Stop (kun åbner)

i

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

Menu 1: Programmerbar impulsindgang – Klemme 1/2

A1 B1 C1 D1 E1 – – – – – – – – – – –

Menu 4: Belysningstid (i sekunder)

2 5 10 15 20 25 30 35 40 50 80 100 120 150 180 255


- Specialfunktionernes programmering er afhængig af tilslutning XB01.

Tilslutning XB01 beskrives i punkt 6.7.

- Den indstillede belysningstid er kun aktiv, hvis relæudgang (niveau 1 / menu 7) er programmeret til

3-minutters-lys.



Niveau 6 – Variabel hastighed

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

Menu 2: Hastighed OP (i trin)

– – – – – – 7 8 9 10 11 12 13 14 15 16

Menu 2: Hastighed softløb OP (i trin)

1 2 3 4 5

Menu 3: Softløbsposition OP

Menu 4: Hastighed NED (i trin)

6

(A)

7

(B, C, D)

8 9 10 11 12 13 14 15 16


– – – – – – 7 8 9

Menu 5: Hastighed smartløb NED (i trin)


10

(D)

11 12 13 14 15

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

Menu 6: Hastighed softløb NED (i trin)

1 2 3 4 5

Menu 7: Smartløbposition NED

Menu 8: Softløbsposition NED

A Comfort 220.2

B Comfort 250.2

C Comfort 252.2

D Comfort 250.2 speed

i

6

(A)

7

(B, C, D)

16

(A, B, C)

8 9 10 11 12 13 14 15 16




Efter ændringer i menu 1, 2, 3, 4, 6, og 8 på niveau 6, skal der gennemføres en ny funktionskontrol

(punkt 8.6).


Niveau 8 – Systemindstillinger

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

Menu 1: Fotocelle

A1 B1 C1 D1 – – – – – – – – – – – –


A3 B3 C3 D3 – – – – – – – – – – – –

Menu 4: Driftsmåder

A4 B4 C4 D4 – – – – – – – – – – – –

Menu 5: Funktion retningskommandogiver

A5 B5 – – – – – – – – – – – – – –


A6 B6 – – – – – – – – – – – – – –

OBS!

En tilsluttet fotocelle erkendes automatisk af styringen efter NET TIL.

Fotocellen kan omprogrammeres senere.


LED slukket

LED lyser








Menu 1: Fotocelle

Portbevægelse ÅBN Portbevægelse LUK

A3 Porten standser Porten reverserer kort 1

B3 Porten reverserer kort 1

Porten reverserer kort 1

C3 Porten standser Porten reverserer længe 2

D3 Porten reverserer længe 2

Drivsystem

A1 Drift uden fotoceller

B1 Drift med system-fotocelleanlæg (XP020)

C1 Drift med 2-tråds fotocelleanlæg (på klemme 70+71)

D1 Drift med system- og 2-tråds fotocelleanlæg


Menu 4: Driftsmåder

Porten reverserer længe 2

1 Porten reverserer kort: Drivsystemet bevæger kort porten i modsat retning, for at frigive en hindring.

2 Porten reverserer længe: Portautomatikken kører porten helt hen til den modsatte yderposition.

ÅBN LUK

A4 Dødmand Dødmand

B4 Selvhold Dødmand

C4 Dødmand Selvhold

D4 Selvhold Selvhold



Menu 5: Funktion retningskommandogiver

A5 ikke aktiv


Retningskommandogiver Forklaringer

Retningskommandogiverne udløser kun en kommando ved

stillestående port.

B5 kun STOP En kørende port stoppes af enhver retningskommandogiver.

A6 ikke aktiv

Impulskommandogiver Forklaringer

B6 kun STOP, derefter standardfølge

Impulskommandogiverne udløser kun en kommando ved

stillestående port.

En kørende port stoppes af enhver impulskommandogiver.

En følgekommando starter drivsystemet i den modsatte

retning (ÅBN - STOP - LUK - STOP - ÅBN).


10. Meldinger

10.1 Statusmeldinger

Supplerende til meldingerne om slutposition giver

statusmeldingerne oplysning om portautomatikkens

status under drift.

Sikkerhedselementer:


LED slukket

LED lyser




LED 1 anvendes som statusindikator til

tilsluttede sikkerhedselementer mens porten

kører (kantsikring, fotoceller).

Aktiveres det pågældende

sikkerhedselement, lyser LED 1 under

aktiveringen.

Betjeningselementer / trådløs:

LED 7 anvendes som statusindikator mens

porten kører og ved komponenttest af

tilsluttede betjeningselementer (OP, NED,

STOP, halvvejs OP, etc. ...).

Aktiveres det pågældende betjeningselement,

lyser LED 7 under aktiveringen.

Hvis der modtages et radiosignal,

blinker LED 7 hurtigt.



10.2 Fejlmeldinger

Fejl i anlægget vises ved hjælp af et tilsvarende

meldingsnummer.

Styringen skifter om til meldingsmodus.


1.

Visning af meldingsnummer i ca.

3 sekunder (eksempel: Melding 15).

2. Visning afbrydes ca. 1 sekund.

3.

Visning af driftsmodus i ca. 3 sekunder

(Eksempel: Driftsspænding).

4. Visning afbrydes ca. 1 sekund.

5. Gentagelse af visninger 1 – 4.

Bemærk:

- Styringen viser meldingsnummeret via

rytmisk blinken med én eller flere

indikatorer.

Meldingsnummeret findes frem til

ved addition af de tilhørende cifre.

- Mens programmeringen foregår,

undertrykkes statusmeldinger og/eller

øvrige meldinger. Visningerne i

programmeringsmodus altid er

entydige.

10. Meldinger

Meldingsnumrene har to funktioner:

1. De giver oplysninger om, hvorfor styringen ikke

kunne gennemføre den aktuelle kørekommando

korrekt.

2. De viser, hvilke komponenter er fejlbehæftet,

for på denne måde at sørge for en bedre og

hurtigere service på monteringsstedet plus at

der kun udskiftes dele på styringen, som faktisk

er defekt.

Styringen befinder sig i meldingsmodus, indtil styringen

skifter til drifts- eller diagnosemodus.

Skift til driftsmodus

Styringen skifter til driftsmodus i det øjeblik den

modtager en bevægelsesimpuls.

Skift til diagnosemodus

Et skift til diagnosemodus kan ske ud fra

meldingsmodus og ud fra driftsmodus.

• Tryk kort tast (P).

Styringen skifter til diagnosemodus og viser den sidste

fejl.


10. Meldinger

10.3 Afhjælpning af fejl

10.3.1 Fejl uden visning af fejlmeldinger

Fejl Årsag Afhjælpning

Indikator 8 lyser ikke. - Ingen spænding tilstede. - Kontrollér at netspænding er tilstede.

- Kontroller ettilslutningen.

Ingen reaktion efter impulsgivning.

Ingen reaktion efter

impulsgivning via

håndsender.

- Termosikringen i nettransformatoren

har reageret.

- Lad nettransformatoren køle ned.

- Styringsenhed defekt. - Lad portautomatikken undersøge.

- Tilslutningsklemme til tast "impuls"

kortsluttet, fx. på grund af kortslutning

i ledning eller fladklemmer.

- Kobl for kontrol eventuelt tilsluttede nøglekontakter eller

indre trykkontakter fra styringsenheden (punkt 6.7):

Træk ledningen ud af dåse XB10, sæt kortslutningsstikker i

og søg efter fejl i kabelføringen.

- Modulantenne ikke sat i. - Kobl modulantennen til styringsenheden (punkt 8.1).

- Håndsenderens kodning stemmer ikke

overens med modtagerens kodning.

- Aktivér håndsenderen på ny (punkt 8.5.3).

- Håndsenderens batteri er afladet. - Isæt et nyt batteri (punkt 7.1).

- Håndsender eller styringselektronik

eller modulantenne defekt.

- Lad alle tre komponenter undersøge.


LED slukket

LED lyser







10. Meldinger

10.3.2 Fejl med visning af fejlmeldinger


Melding 7 - Efter 120 sekunder uden der er blevet trykket på en tast afsluttes programmeringsmodus automatisk.

- Programmering af slutpositionerne ÅBEN og LUKKET uden at referencepunktet passeres.

Melding 8 - Referencepunktføler defekt. - Lad portautomatikken undersøge.

Melding 9 - Ingen impulser fra hastighedssensoren

tilstede, portautomatik blokeret.

Melding 10 - Porten går for trægt.

- Porten blokeret.

- Maksimal drivkraft indstillet til en for

lav værdi.

- Lad portautomatikken undersøge.

- Etablér portens lette gang.

- Lad en autoriseret fagmand kontrollere den maksimale

drivkraft (punkt 9.4 / niveau 2 / menu 1+2).

Melding 11 - Løbetidsbegrænsning. - Lad portautomatikken undersøge.

Melding 15 - Eksterne fotoceller afbrudt eller

defekt.

- Fotoceller programmeret, men ikke

tilsluttet.

Melding 16 - Strømsensor for automatisk frakobling

defekt.

- Fjern forhindringen eller lad fotocellerne undersøge.

- Sæt fotocellerne ud af funktion / tilslut fotocellerne.

- Lad motorenheden undersøge.


10. Meldinger


Melding 26 - Underspænding, overbelastning af

portautomatikken ved indstilling max.

kraft på trin 16.

Melding 28 - Porten går for trægt eller for ujævnt.

- Porten blokeret.

- For følsom indstilling af den

automatiske frakobling.

- Lad den eksterne spændingsforsyning undersøge.

- Etablér portens lette gang.

- Kontrollér porten og etablér portens lette gang.

- Lad en autoriseret fagmand kontrollere den automatiske

frakobling (punkt 9.4 / niveau 2 / menu 3+4).

Melding 35 - Elektronik defekt. - Lad portautomatikken undersøge.

Melding 36 - Kortslutningsstik fjernet, men

stop-tasten er ikke tilsluttet.

- Kredsløb for hvilestrøm afbrudt.

- Tilslut stop-tasten eller sæt kortslutningsstikket i (punkt 6.7).


LED slukket

LED lyser







11. Addendum

11.1 Oversigt over reservedele Comfort 220.2, 250.2, 252.2, 250.2 speed

11.1.1 Reservedele skinne

11.1.1 / 1

#77690

#77692

#8053699

#8050153

#8051653

#8011292

#47500

#77684

#77687

#8050333

#72182

#74266

#71104

#79015

#72945

Varenummer Beskrivelse

77690 Kuglesnor-reservesæt ST-11-L

77692 Kuglesnor-reservesæt ST-12-L


#71107

#77682

#77683

#79012

Tegnforklaring reservedele 11.1.1 / 1

72945

Udløserknast til montering

på kuglesnor (a 5 stk.)

8053699 Omstyring / styreskinne

77684 Rullekæde SK-11-L

77687 Rullekæde SK-12-L

8050333 Rullekæde SK-13

71107

Udløser til montering på

rullekæde (a 5 stk.)

47500 Forbindelsessæt til kæde

72182 Drivenhed SK

77682 Tandrem SZ-11-L

77683 Tandrem SZ-12-L

79012 Tandrem SZ-13

8011292 Forbindelsessæt til tandrem

74266 Drivenhed SZ

8050153 Port-medbringerbeslag

8051653 Styreslæde

71104 Adaptermuffe (a 5 stk.)

79015 Tandremclip (a 10 stk.)

11. Addendum

11.1.2 Reservedele Comfort 220.2, 250.2, 252.2, 250.2 speed

11.1.2 / 1

#83706

#84670

#84671

#84672

#83844

#84656

#84657

#84659

#83828

#84662

#84663

#84664

#84667

#83429

#83430

#83431

#82830

#8054389

#74449




83429

83430

83431

82830

Dæksel til drivenhed








74449 Skærm til drivenhed

84670

84671

84672

83844

Jævnstrøms gearmotor







Comfort 250. speed

8054389 Referencepunktføler

84656

84567

84569

83828

84662

84663

84664

84667

83706

Transformator

Comfort 220.2 EU

Transformator


Transformator


Transformator

Comfort 250.2 speed EU

Transformator

Comfort 220.2 GB

Transformator


Transformator


Transformator

Comfort 250.2 speed GB

Pose med tilbehør

Comfort 220.2, 250.2,

252.2, 250.2 speed

11. Addendum

11.1.2 / 2

#83717

#83713

#83722

#83688

#83708

#83714

#83723

#83710




83717

83713

83722

83688

83718

83714

83723

83710

Motoraggregat


Motoraggregat


Motoraggregat


Motoraggregat

Comfort 250.2 speed EU

Motoraggregat


Motoraggregat


Motoraggregat


Motoraggregat

Comfort 250.2 speed GB

11. Addendum

11.2 Tekniske data Comfort 220.2, 250.2, 252.2, 250.2 speed

Elektriske data Comfort 220.2 Comfort 250.2 Comfort 252.2 Comfort 250.2 speed

Nominel spænding *) V 230 / 260

Mærkefrekvens Hz 50 / 60

Strømforbrug A 1,1

Optagen effekt under drift KW 0,25

Optagen effekt standby W 3,9 1,7

Driftsform (indkoblingstid) min. korttidsdrift 2 korttidsdrift 5 korttidsdrift 2

styrespænding V DC 24

Kapslingsklasse motorenhed IP 20

Isolationsklasse II

*) landsspecifikke afvigelser mulige

Mekaniske data Comfort 220.2 Comfort 250.2 Comfort 252.2 Comfort 250.2 speed

Max. træk- og trykkraft N 500 700 1.000 700

Løbehastighed mm/sek. 140 220

Åbningshastighed (afhængig af

porten)

sek. 15 9,5

Omgivelsesdata Comfort 220.2 Comfort 250.2 Comfort 252.2 Comfort 250.2 speed

Dimensioner motorenhed mm 220x125x395

Vægt kg 3,8 4,1 4,2 4,5

Temperaturområde °C -20 til +60

Leveringsomfang *)

Motorenhed


med integreret elektronisk styring

Multibit-fjernbetjening, 868 MHz,

Digital 302 mini-håndsender, 2 kanaler,

Multibit-fjernbetjening, 868 MHz,

Digital 313 mikro-håndsender, 3 kanaler

*) landsspecifikke afvigelser mulige

Egenskaber/sikkerhedsfunktioner

Referencepunkt-teknik x

Soft-start / soft-stop x

Sikring mod utilsigtet åbning x

Automatisk frakobling x

Blokeringsbeskyttelse x

Underspændingsbeskyttelse x

Løbetidsbegrænsning x

Elektronisk endeafbrydelse x

Tilslutning for tryk-, kode- og nøglekontakter x

Tilslutning potentialfri stopkontaktmelding x

Fejlsignalisering x

Tilbehør

Modulantenne, 868 MHz, IP 65 x

Montagekonsol til ledhejseporte x

Frigørelsessæt til svingporte x

Kurveportarm til vippeporte x

Drejeportsbeslag til drejeporte x

Fotoceller x

Nødoplukning x

Relæ til blinklys ved drift med automatisk lukning

Sæt til senere montering af potentialfrie stopkontakter

x

OP/NED/LYS x

Trykkontakt x

Nøglekontakt x

Kodekontakt x


11. Addendum

11.3 Fabrikanterklæring 11.4 EF-overensstemmelseserklæring

Hermed erklærer vi, at nedenstående produkt på

grund af sin opbygning og konstruktionsmåde samt

i den af os markedsførte type stemmer overens med de

gældende grundlæggende krav vedr. sikkerhed og

sundhed indeholdt i EF-direktivet om elektromagnetisk

kompatibilitet, maskindirektivet og

lavspændingsdirektivet.

Ved en ændring af produkterne, der ikke er aftalt med

os, mister denne erklæring sin gyldighed.

Produkt: Comfort 220.2, 250.2, 252.2, 250.2 speed

Relevante EF-direktiver:

EF-direktiv om elektromagnetisk kompatibilitet

(89/336/EØF),

Maskindirektivet (98/37/EF)

og Lavspændingsdirektivet (73/23/EØF und 93/68/EØF).

Anvendte harmoniserede standarder, herunder især:

EN 292-1

EN 61000-6-2

EN 61000-6-3

EN 55014

EN 61000-3-2

EN 61000-3-3

EN 60335-1

EN 60335-2-95

EN 12445

EN 12453

EN 300220-1

EN 301489-3

ETS 300683

02.01.2008 ppa. K. Goldstein

Marantec Antriebs- und Steuerungstechnik GmbH & Co. KG

Remser Brook 11 · 33428 Marienfeld · Germany

Fon +49 (52 47) 7 05-0

Hermed erklærer vi, at nedenstående produkt på

grund af sin opbygning og konstruktionsmåde samt

i den af os markedsførte type stemmer overens med de

gældende grundlæggende krav vedr. sikkerhed og

sundhed indeholdt i EF-direktivet om elektromagnetisk

kompatibilitet, maskindirektivet og

lavspændingsdirektivet.

Ved en ændring af produkterne, der ikke er aftalt med

os, mister denne erklæring sin gyldighed.

Produkt:

Relevante EF-direktiver:

EF-direktiv om elektromagnetisk kompatibilitet

(89/336/EØF),

Maskindirektivet (98/37/EF)

og Lavspændingsdirektivet (73/23/EØF und 93/68/EØF).

Anvendte harmoniserede standarder, herunder især:

EN 292-1

EN 61000-6-2

EN 61000-6-3

EN 55014

EN 61000-3-2

EN 61000-3-3

EN 60335-1

EN 60335-2-95

EN 12445

EN 12453

EN 300220-1

EN 301489-3

ETS 300683

Dato/underskrift


11. Addendum


Dansk Ophavsretligt beskyttet.

Genoptryk - også i uddrag - er kun tilladt med vores tilladelse.

Ret til ændringer, som tjener teknisk fremskridt, forbeholdes.

84010

Redigering status: 04.2008

#84 010

1 - DK 360283 - M - 0.5 - 0308

Comfort 220.2, 250.2, 252.2, 250.2 speed - Marantec

Create successful ePaper yourself

Delete template?

Save as template?
