Vejle Kommune - Sejlklubben Neptun

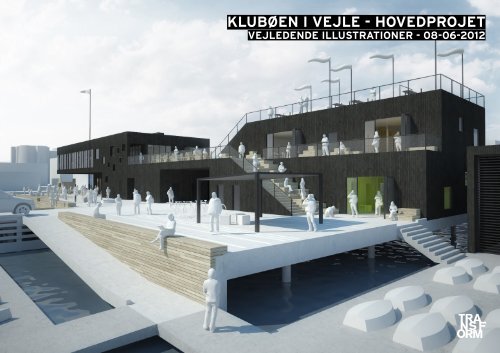

KLUBØEN I VEJLE - HOVEDPROJET
VEJLEDENDE ILLUSTRATIONER STATUS - 08-06-2012
27-04-2012

INTRODUKTION
Området for Klubøen er i dag vand og den pælebårede ø, som bærer bygningen placeres,
så den danner overgang mellem havnekajen og den nye lystbådehavn. Der
er fantastisk udsigt mod de skovklædte dalskråninger, Vejle broen, vandet og ikke
mindst den kommende havneby. Stedet har tæt kontakt til centrum, og vil derfor i høj
grad blive en ny bydel i Vejle. Et område med sin egen karakter - et urbant område
med tæt kontakt til vandet. Vest og syd for Klubøen vil det nye havnekvarter skyde
op og øst for Klubøen foregår anlægningen af den nye lystbådehavn. Byen mod vest
og vandet mod øst. Det er ambitionen, at Klubøen vil favne disse to verdener og blive
et aktivt mødested for forskelligartede aktiviteter.

KLUBØEN I VEJLE
Klubøen i Vejle skal huse de maritime klubber - Sejlklubben Neptun Vejle - SNV, SNV
juniorer, Vejle Motorbådsklub - VMK samt div. grupper fra byen, som vil kunne bruge
huset. Det kan være skoler, daginstitutioner, foreninger, organisationer, virksomheder,
kommunen og andre, som kan låne bygningens rum. Sammenstillingen af de maritime
brugere er en mulighed for at dele faciliteter, men også for at skabe et miljø,
der er større end enkeltdelene. Ved at sammenstille de havnerelaterede aktiviteter
og danne basis for samarbejde med andre grupper etableres et samlet miljø - til
glæde for klubberne, og som en attraktion for byen og ikke mindst gæsterne fra lystbådehavnen.
Livet UDENFOR husene skal kultiveres og er ofte den vigtigste del af livet på havnen.
Klubøen skal danne ramme om et mangfoldigt liv - et væld af aktiviteter, som det dels
er en kvalitet af deltage i dels interessant at være tilskuer til. Fælles for det hele er
nærheden til vandet og aktiviteterne i, på og ved vandet.
Projektet arbejder med en stor grad af overlap i funktioner og brugergrupper både i
og på huset samt i landskabet på øen. Rummene inde og ude skal kunne rumme forskellige
funktioner på forskellige tidspunkter og et bredt spænd af brugere - byens
borgere, gæster i lystbådehavnen, klubbernes medlemmer, organisationer og børnefamilier
skal føle sig velkomne på stedet. Det er ambitionen, at Klubøens faciliteter
er igang så meget af døgnets timer som muligt. Klubøen vil danne ramme om mødet
mellem mennesker og aktiviteter tæt ved vandet.
EKSISTERENDE HAVNEMILJØ

?
KONCEPT
Øen udformes som et rektangulært element, som optager kørselsvejen samt promenaden
langs havnebassinet. Bygningen ligger som en “kant” en “ryg” på øen og indeholder
de forskellige funktioner. Klubøens bygning danner mod byen et smalt urbant
rum med kanalen og broerne og mod vandet åbner bygningen sig mod øens flade og
aktiviteterne på vandet.
Udgangspunkt Udfordring Klubøen forbindes med vej og promenade Klubøen placeres mod vest og efterlader
en funktionel flade mellem vand og bygning

?
SITUATIONSPLAN
Adgangsvejen til lystbådehavnen er også være adgangsvej til Klubøen. På “land” ud
for Klubøen etableres promenade, så det er muligt at bevæge sig langs kanalen på
vestsiden af Klubøen. Promenaden langs den nye havnekanal mod syd fanges op af
Klubøen, og man kan gå op til 1. sal via en bred trappe.
Klubøen kobles til landsiden via en kørebro og en promenadebro. Herved sikres flow
fra byen og ud på øen. Kørebroen er også adgangsvej til den nye lystbådehavn og
sejlere i havnen vil som det første møde Klubøen når de bevæger sig mod land.
Fra begge sider at bygningen er det muligt via store trappeanlæg at komme op og
rundt på bygningen. Herved skabes en slags nye “stier” i byen, som gør det muligt
at bevæge sig rundt i og på Klubøen samt opholde sig der både som besøgende og
som bruger.
Kontakt øst vest Påvirkning fra sted, program og flow Adgang op på bygningen Flow på bygning og ø

Slippen
Østerled
Nordkajen
Strandgade
Ndr Tværkaj
Dyrskuevej
Kahytsvej
Vinterplads for både
Sommerparkering for havnens
brugere og gæster
Ved Svajebassinet
Svajebassin
rkaj
Østerbo
Kanal
Sydkajen
Pension
Danmark
Dragevej
j
Pension Danmark
P-plads
Promenade
Kanal
Ved Bølgen
Bølgen
Svineryggen
Flydebro
Kajakklub
KLUBØEN
Hovedadgangsbro
Haveforeningen Nørreskov

HOVED-Ø
Areal af ø inklusiv kørevej: 1956 m2
Uopvarmet areal - brutto: 110 m2
Opvarmet areal - brutto: 1100 m2
Bebyggelsesprocent: 61
STAKLADE-Ø - placeret nord for hoved-ø:
Areal af ø til staklade: 220 m2
Areal af staklade: 109 m2
BYGNINGEN OG AREAL
Med udgangspunkt i konceptet om at bygningens landskab og øens landskab tænkes
sammen, at bygningen forholder sig til omgivelserne, samt at bygningen skaber varierede
uderum udvikles projektet. Det er ambitionen at skabe en bygning, som tilbyder
at være et “sted” - en destination man kan opholde sig på, i, under og ved.
Man ankommer til Klubøen enten via vejbroen eller via promenadebroen. Bygningens
vestfacade står “ned i vandet” og danner en “ryg” mod byen. Man passerer under
bygningen for herefter at komme “ud på den anden side” til fladen foran bygningen
og udsigten til vandet, Vejlebroen og bådene i havnen.
Stueetagen, som indeholder en bred vifte af funktioner - placeret skulder ved skulder
og med egen indgang - har jolleafdeling og omklædningsfaciliteter placeret mod
nord. Syd for vejbroen er placeret servicefunktioner, omklædningsfaciliteter for
gæster, havnemesterkontor samt samværsrum for klubberne og gæster i lystbådehavnen.
På 1. salen placeres de store rum til restauranten, samt klubbernes egne lokaler. Ud
over dette etableres et fleksibelt rum, som dels klubberne dels restauranten eller
andre kan få adgang til efter behov. Fælles for jolleafdelingen, samværsrummet og
det fleksible rum er, at de vil kunne benyttes af andre brugere end klubberne, og
herved være med til at gøre Klubøen til en del af byen.
Trappeforløb fører op på og over bygningen hvorfra man har udsigt til fjorden og
aktiviteterne på øen. Store terrasser med udsyn, læ og god solorientering skaber
gode steder at være. Forbindelserne op på huset kan blive til nye ”stier” i området
og gøre stedet til en destination - et sted at bevæge sig ned til og rundt i.
En række øer ”lægger til” ved Klubøen - de mange udearealer kan tænkes brugt
i mange sammenhænge: til jolleklubbens aktiviteter, til gåture for byens borgere,
leg og ophold, terrasser, udsigtspunkt, som destination på løberuten, som soldæk,
tribune ved stævner mm.

VÆGOVERFLADER - STUEPLAN
Flisebeklædning Malerbehandling Andet
RAL 2307015 (lys blå)
RAL 2406025 (klar blå)
RAL 2008020 (lys tyrkis)
RAL 0001500 (sort)
RAL 9016 (hvid)
RAL 0808080 (gulorange)
RAL 1008080 (limegrøn)
RAL 0908080 (gulgrøn)
RAL 0007500 (lys grå)
RAL 9016 (hvid)
dør
dør
dør
støvbunden beton
fibercement plade
farve: som RAL 0007500
markering af dør - for farve se RAL-farver i farvesignatur

VÆGOVERFLADER - 1. SAL
Flisebeklædning Malerbehandling Andet
RAL 2307015 (lys blå)
RAL 2406025 (klar blå)
RAL 2008020 (lys tyrkis)
RAL 0001500 (sort)
RAL 9016 (hvid)
RAL 0808080 (gulorange)
RAL 1008080 (limegrøn)
RAL 0908080 (gulgrøn)
RAL 0007500 (lys grå)
RAL 9016 (hvid)
støvbunden beton
fibercement plade
farve: som RAL 0007500
markering af dør - for farve se farvesignatur

SOLSTUDIER
N
21. marts
08:00
16:00
10:00
18:00
14:00
20:00

N
21. juni
08:00
16:00
10:00
18:00
SOLSTUDIER
14:00
20:00
