Ansøgning

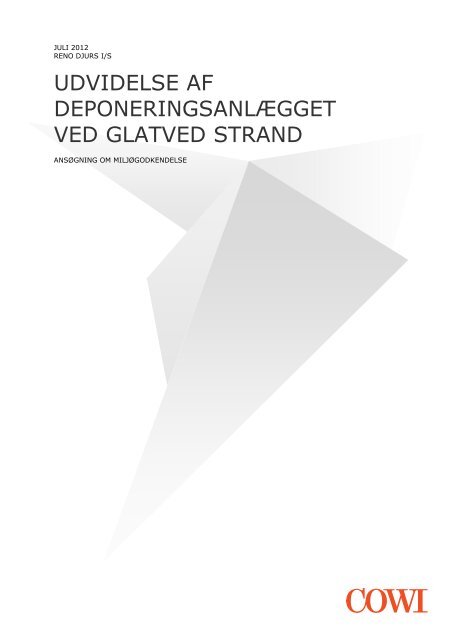

JULI 2012

RENO DJURS I/S

UDVIDELSE AF

DEPONERINGSANLÆGGET

VED GLATVED STRAND

ANSØGNING OM MILJØGODKENDELSE

JULI 2012

RENO DJURS I/S

UDVIDELSE AF

DEPONERINGSANLÆGGET

VED GLATVED STRAND

ANSØGNING OM MILJØGODKENDELSE

PROJEKTNR. A024744

DOKUMENTNR. SNS0020016-04

VERSION 01

UDGIVELSESDATO 10. juli 2012

UDARBEJDET SNS

KONTROLLERET

GODKENDT SNS

ADRESSE COWI A/S

Parallelvej 2

2800 Kongens Lyngby

Danmark

TLF +45 56 40 00 00

FAX +45 56 40 99 99

WWW COWI.DK

UDVIDELSE AF RENO DJURS I/S' DEPONERINGSANLÆG VED GLATVED STRAND - MGK

INDHOLD

1 Ikke-teknisk resumé 9

2 Ansøger og ejerforhold - Stamdata: 12

3 Oplysninger i ansøgningsmaterialet 13

3.1 Oplysninger om virksomhedens art 13

3.2 Oplysninger om etablering 14

3.3 Gældende miljøgodkendelser 15

4 Beliggenhed og lokalisering 16

4.1 Lokalisering af udvidelsen 16

5 Affald 21

5.1 Affaldstyper og -mængder 21

5.2 Positivliste 23

5.3 Klassificering i anlægsklasser 23

6 Indretning af udvidelsen 26

6.1 Anlæggets indretning 26

6.2 Anlæggets drift 35

6.3 Udledninger 41

7 Miljøbeskrivelse 43

7.1 Beboelse og erhverv 43

7.2 Plan- og fredningsmæssige bindinger 43

7.3 Klimatiske forhold 44

7.4 Geologi 45

7.5 Potentialekort 47

7.6 Overfladevand (ferske og marin) 48

E:\My documents 9-5-12\Glatved etape II\Etape 3\VVM-SMV-MGK\MGK\MGK Vers 01\MGK Ans SNS0020016-04 Vers 01.docx

5

6 UDVIDELSE AF RENO DJURS I/S' DEPONERINGSANLÆG VED GLATVED STRAND - MGK

8 Miljøpåvirkninger og forureningsbegrænsende

foranstaltninger 51

8.1 Spredning af miljøbelastende stoffer til

recipienter 51

8.2 Indvirkning på landskabelige forhold 52

8.3 Støj 53

8.4 Spildevand/overfladevand 53

8.5 Lugt 54

8.6 Luft / støv og røg 54

8.7 Papir- og plastflugt 54

8.8 Skadedyr 54

8.9 Driftsforstyrrelser og uheld 55

9 Forebyggende og afhjælpende foranstaltninger 56

9.1 Perkolatdannelse 56

9.2 Grundvandsforurening 56

9.3 Drift 57

9.4 Kontrolprogrammer 57

9.5 Uddannelse og træning 57

10 Moniterings- og kontrolprogram 58

10.1 Affald 58

10.2 Perkolat 58

10.3 Grundvand 59

10.4 Recipienter 61

10.5 Kriterier for at gøre aktive systemer passive 61

10.6 Støj 61

10.7 Luft 62

10.8 Dokumentation 62

E:\My documents 9-5-12\Glatved etape II\Etape 3\VVM-SMV-MGK\MGK\MGK Vers 01\MGK Ans SNS0020016-04 Vers 01.docx

BILAG


Bilag A Indretningsplan 63

Bilag B Landskabsplan 64

Bilag C Beregning af belastning på kystvandet 65

Bilag D Positivliste 66

Bilag E Beregning af belastning på kystvandet -

langtidstilstand 69

Bilag F Forslag til vilkårsændringer 70


7


1 Ikke-teknisk resumé

På Reno Djurs I/S' deponeringsanlæg ved Glatved Strand kan det nu forudses, at

der på den igangværende Etape II, A vil mangle kapacitet for visse affaldstyper

indenfor ca. 6 år. Reno Djurs I/S ønsker derfor, at udvide deponeringsanlægget for

herved at sikre fortsat og langsigtet deponeringskapacitet for ejerkommunerne. Reno

Djurs I/S forventer endvidere, at deponeringsanlægget i stadig større grad vil

opnå position som et regionalt anlæg, som vil betjene større oplande end i dag.

Som en del af projektet ønsker Reno Djurs I/S at ændre det fremtidige landskab i

forhold til de bestemmelser om landskab, som er indeholdt i den gældende lokalplan

for området.

Udvidelsen af deponeringsanlægget omfatter etablering af følgende:

› Nye deponeringsenheder til farligt, blandet og mineralsk affald.

› Flytning af det eksisterende komposteringsanlæg

› Måle- og reguleringsbygværk (til prøvetagning og disponering af perkolat)

› Perkolattanke (til oplagring af perkolat inden afledning til fx renseanlæg)

› Flytbar kompaktorgarage

› Arealreservation til muligt fremtidigt behandlingsanlæg for perkolat

› Nedsivningsanlæg til overfladevand og perkolat

› Adgangsveje

Reno Djurs I/S skal med fremsendelsen af ansøgningsmaterialet ansøge om godkendelse

efter miljøbeskyttelseslovens § 33 til:

› Udvidelse af deponeringsanlægget med nye deponeringsenheder på Etape III,

A


9


› Flytning af komposteringsaktiviteterne til ny placering de nye deponeringsenheder.

VVM Projektet omfatter etablering af deponeringsenheder til farligt affald og er således

omfattet af VVM-bekendtgørelsens bilag 1, jf. bilag 1, pkt. 9. Der skal derfor, ifølge

VVM-bekendtgørelsens § 3, stk. 1, gennemføres en vurdering af projektets indvirkninger

på miljøet (VVM). Der skal endvidere meddeles miljøgodkendelse for

udvidelsen, jf. VVM-bekendtgørelsens § 9, stk. 3.

Med det formål, at give det bedst mulige grundlag for både en offentlig debat og

for den endelige beslutning om tilladelse til gennemførelse af projektet skal der

udarbejdes en VVM-redegørelse, som skal:

› Gøre rede for, hvilke foranstaltninger, der skal tages for at modvirke eller

nedbringe uønskede virkninger af projektet på miljøet.

› Undersøge, beskrive og vurdere projektets direkte og indirekte virkninger på

mennesker, fauna og flora, jordbund, vand, luft, klima og landskab, materielle

goder og kulturarv, samt samspillet mellem ovennævnte faktorer.

› Indeholde en beskrivelse af mulige afværgeforanstaltninger til at undgå, mindske

eller kompensere for eventuelle negative påvirkninger.

VVM-reglerne er nærmere beskrevet i Miljøministeriets bekendtgørelse nr. 1510 af

15. december 2010.

Norddjurs Kommune er planmyndighed og forestår dermed gennemførelsen af

VVM-proceduren, og giver på baggrund heraf den nødvendige VVM-tilladelse.

Miljøvurdering af planer Der er i den gældende lokalplan for området omfattende både det eksisterende

deponeringsanlæg og den planlagte udvidelse fastlagt bestemmelser om det fremtidige

landskab. Reno Djurs I/S har i forbindelse med projektet fremlagt forslag til

ændring af dette landskab. En gennemførelse af disse ændringer kræver, at der tages

stilling hertil og vedtages en ny lokalplan i overensstemmelse hermed.

Norddjurs Kommune skal således som planmyndighed udarbejde kommuneplantillæg

og lokalplan for den planlagte udvidelse af Reno Djurs I/S’ deponeringsanlæg

før udvidelsen kan realiseres. Lokalplanen og det til VVM-redegørelsen knyttede

kommuneplantillæg er omfattet af reglerne i Miljøministeriets lovbekendtgørelse

nr. 936 af 24. september 2009 for gennemførelse af en miljøvurdering af planer

(SMV). Kommuneplantillægget, der udarbejdes i forbindelse med VVM-processen

er omfattet af krav om en miljøvurdering i medfør af lovens § 3, stk. 1. Lokalplanen

er omfattet af et krav om screening af indvirkningerne på miljøet, forud for en

stillingtagen til hvorvidt en miljøvurdering er påkrævet, jf. bilag 3 i lov om miljøvurdering

af planer og programmer. Da en af projektets dominerende indvirkninger

er den ændrede landskabsplan er det antaget at en miljøvurdering er påkrævet. Resultaterne

heraf afrapporteres i en miljørapport.

Det er en forudsætning for at kunne give en VVM-tilladelse, at der foreligger en

vedtaget lokalplan, som giver mulighed for gennemførelsen af projektet.


Parallel myndighedsbehandling


Der er stor grad af overlap i kravene til VVM-redegørelsen for deponeringsanlæggets

udvidelse og forslagene til kommuneplantillæg og lokalplan for udvidelsen.

Derfor har Norddjurs Kommune besluttet at gennemføre de administrative processer

parallelt og rapportere resultaterne i en samlet rapport, der opfylder såvel kravene

til en VVM-redegørelse og kravene til en miljørapport. Redegørelsen er ikke

indeholdt i nærværende ansøgningsmateriale.

Miljøgodkendelse Etablering af nye deponeringsanlæg og udvidelser af eksisterende anlæg er

godkendelsespligtigt efter miljøbeskyttelseslovens § 33. Reno Djurs I/S skal derfor

udarbejde og fremsende det nødvendige ansøgningsmateriale til Norddjurs Kommune,

som er den godkendende miljømyndighed.

Parallel myndighedsbehandling

Der er i gældende lovgivning krav om parallelitet mellem den planlovsmæssige og

den miljømæssige myndighedsbehandling således, at det endelige forslag til VVMtilladelse

og til miljøgodkendelse med tilhørende vilkår offentliggøres samtidigt.

Det er derfor aftalt med Norddjurs Kommune, at kommunen foretager den nødvendige

miljøsagsbehandling parallelt med VVM-proceduren og miljøvurderingen af

kommuneplantillæg og af ændringerne i lokalplanen.

Læsevejledning

Der er i nærværende ansøgningsmateriale fremlagt de nødvendige oplysninger for

ansøgningsmaterialet for en miljøgodkendelse af udvidelse af et deponeringsanlæg

- dvs. at der fremlægges oplysninger både i henhold til kravene i godkendelsesbekendtgørelsens

bilag 3 og i henhold til deponeringsbekendtgørelsens bilag 2.

I en efterfølgende tekst er der derfor markeret referencer til disse ved margintekster,

som følger:

BEK 719 BIL 1-1 henviser til deponeringsbekendtgørelsens bilag 1 afsnit 1

B-6 henviser til godkendelsesbekendtgørelsens bilag 3, afsnit B

punkt 6


11


2 Ansøger og ejerforhold - Stamdata:

A-1: Ansøger: (som virksomhed)

A-2: Virksomheden: Reno Djurs I/S

Nymandsvej11

8444, Balle

56 87 77 77

CVR: 20 21 74 72

P-nr.: 1.009.572.941

A-4:Kontaktperson Morten Therkildsen

Nymandsvej11

8444, Balle

56 87 77 77

mt@renodjurs.dk

B-1: Listebetegnelser Hovedaktivitet: K 105:Deponeringsanlæg for ikke-farligt affald,

som enten modtager mere end 10 tons affald

pr. dag, eller som har en samlet kapacitet

på mere end 25.000 tons, med undtagelse af

anlæg for deponering af inert affald.

Bi-aktiviteter: K 102: Anlæg for bortskaffelse af farligt affald

2) efter en af metoderne D1 – D9 eller D11 -

D13, som nævnt i bilag 6A til affaldsbekendtgørelsen.

(i)


K 214: Komposteringsanlæg i øvrigt med en

kapacitet for tilførsel af affald på 100 tons pr.

år eller derover bortset fra husdyrgødning

B-6


3 Oplysninger i ansøgningsmaterialet

Det skal indledningsvist bemærkes, at Reno Djurs I/S med fremsendelsen af nærværende

ansøgning ansøger om:

› Miljøgodkendelse af den planlagte udvidelse af deponeringsanlægget i form af

et tillæg til den eksisterende miljøgodkendelse dateret 30. oktober 2006.

› Tilladelse til indenfor den gældende miljøgodkendelse inkl. tillæg (1) af 23.

januar 2009, at flytte komposteringsaktiviteterne til en ny placering på de nye

deponeringsenheder på Etape III, A.

Nærværende ansøgningsmateriale skal derfor ses i sammenhæng med de oplysninger,

forhold og vilkår, der allerede fremgår af ovennævnte miljøgodkendelse med

tillæg (1). Der er således i ansøgningsmaterialet angivet de oplysninger, der er

nødvendige for vurderingerne i forbindelse med en tilladelse til den ansøgte udvidelse

af deponeringsarealerne henholdsvis den ansøgte flytning af komposteringsanlægget.

3.1 Oplysninger om virksomhedens art

Udvidelse af deponeringsanlægget

På Reno Djurs I/S' deponeringsanlæg ved Glatved Strand kan det nu forudses, at

der på den igangværende Etape II, A vil mangle kapacitet for visse affaldstyper

indenfor ca. 6 år. Reno Djurs I/S ønsker derfor, at udvide deponeringsanlægget for

herved at sikre fortsat og langsigtet deponeringskapacitet for ejer kommunerne.

Reno Djurs I/S forventer endvidere, at deponeringsanlægget i stadig større grad vil

opnå position som et regionalt anlæg, som vil betjene større oplande end i dag.

Udvidelsen af deponeringsanlægget omfatter etablering af følgende:

› Nye deponeringsenheder til farligt, blandet og mineralsk affald..

› Nyt måle- og reguleringsbygværk, 2 nye perkolattank

› Flytbar kompaktorgarage


13


B-7

B-8

C-9

C-10

› Arealreservation til muligt fremtidigt behandlingsanlæg for perkolat

› Nedsivningsanlæg til overfladevand og perkolat

› Adgangsvej

De eksisterende faciliteter på Reno Djurs I/S' anlæg i form af administrationsbygninger,

brovægte, anlæg til sorterings- og oplagsfaciliteter, vaskeanlæg, nedsivningsanlæg,

pumpestationer mv. vil ikke blive ændrede og skal fortsat fungere.

Udvidelsen med den nye Etape III, A er en driftsmæssig udvidelse af det bestående

deponeringsanlæg.

Flytning af komposteringsanlæg

Reno Djurs I/S har ved "Tillæg (1) til miljøgodkendelse" af 23. januar 2009 tilladelse

til at kompostere have- og parkaffald på deponeringsenhederne C og D på

anlæggets Etape II, A , som samlet udgør et areal på ca. 15.000 m 2 .

I forbindelse med etableringen af Etape III, B ønsker Reno Djurs I/S, at flytte komposteringsaktiviteterne

til en ny placering på Etape III, B. Komposteringsanlægget

agtes etableret på 3 af de nye deponeringsenheder på etapen under ganske de samme

forhold som ved Etape II, A., idet dog det tilgængelige areal vil blive ca. 26.000

m 2 .

Øvrige oplysninger

Det vurderes, at den ansøgte udvidelse af deponeringsanlægget ikke er omfattet af

Miljøministeriets bekendtgørelse om kontrol med risikoen for større uheld med

farlige stoffer.

Det ansøgte projekt er ikke midlertidigt. Deponering af affald på den enkelte deponeringsenhed

vil typiske strække sig over en 5-8 år, hvorefter enheden vil blive

nedlukket og slutafdækket. Efterfølgende overgår enheden til sin efterbehandlingsperiode,

der forventes at være ca. 30 år. Den samlede periode, hvor anlæggets drift

skal være dækket af miljøgodkendelsen er dermed i størrelsesordenen 50-80 år afhængigt

af affaldsmængderne og af efterbehandlingstiderne for de enkelte enheder.

3.2 Oplysninger om etablering

Der skal i forbindelse med etablering af udvidelsen ikke etableres bygningsmæssige

udvidelser / ændringer, andet end perkolattanke, måle- og reguleringsbygværket,

samt en flytbar kompaktorgarage.

Etableringen af de nye deponeringsenheder forventes påbegyndt indenfor 4 år, så

snart de nødvendige tilladelser og godkendelser foreligger.

Anlægsperioden vurderes til ca. 9 mdr. efter anlægsarbejdernes start.

De første deponeringsenheder forventes idriftsat umiddelbart efter ibrugtagningstilladelsen

foreligger og senest om 5-6 år.



3.3 Gældende miljøgodkendelser

Godkendelse af: Dato

Overgangsplan – påbud vedrørende nedlukning for Reno Djurs I/S, 30. oktober 2006

etape 1, Glatved

Reno Djurs I/S, Glatved – etape IIa 30. oktober 2006

Afledningstilladelse – Afledning af spildevand til det kommunale 3. februar 2009

kloaksystem.

Nedsivningstilladelse – Nedsivning af perkolat og overfladevand 20. januar 2009

fra deponeringsanlæg etape IIa.

Tillæg (1) til miljøgodkendelse - Komposteringsanlæg til have- og 23. januar 2009

parkaffald

Inden for det af Reno Djurs I/S ejede areal i Glatved er der desuden meddelt følgende

miljøgodkendelser til andre virksomheder, der opererer på arealet:

Godkendelse af: Dato

Etablering af indvindingsanlæg for lossepladsgas, NRGI A/S 27. maj 1998

Behandlingsanlæg for forurenet jord samt bygge- og anlægsaffald,

RGS 90 A/S

26. september 2005

Biologisk jordrenseanlæg, Dansk Jordrens A/S 29. november 2005 1

Nedsivningstilladelse - Nedsivning af let forurenet overfladevand

fra jordbehandlingsanlæg

4. juni 2009

Modtagelse, oplagring og behandling af imprægneret træ og jernbanesveller.

18. december 2009

Modtagelse og håndtering af udtjente dæk 24. august 2010

1 Erstatter tidligere godkendelse af 4. marts 1999 til RGS 90 A/S, der udløb 31. december 2005.


15


D-11

BEK 719-BIL 1-1

4 Beliggenhed og lokalisering

Placeringen af både det eksisterende deponeringsanlæg og den ansøgte udvidelse er

angivet på nedenstående figur:

Figur 4-1: Beliggenhed af Reno Djurs I/S' deponeringsanlæg ved Glatved

4.1 Lokalisering af udvidelsen

Til- og frakørsel til

Reno Djurs I/S


Deponeringsanlæg v.

Glatved - Etape II

Nedlukket deponi

Etape I

Ansøgt Etape III, A

Den planlagte Etape III ligger mellem 0,3 km og 1,3 km fra kysten til Kattegat og

er dermed i kystnærhedszonen, men udenfor kystbeskyttelseslinjen.

BEK 719-BIL 1-1

BEK 719-BIL 1-1

BEK 719 BIL 1-5

D-14


Udvidelsen bliver etableret over den øverste vandstandslinje på kysten mod Kattegat

med en bundkote beliggende i kote ca. 2,2 - 5,8 m over DNN. Den beregnede

højvandsstatistik (100 års vandstand) ved Grenå Havn viser, at den maksimale

vandstand ved Grenå Havn ikke vil overstige ca. 178 cm over DNN (Kystinspektoratet,

1997). Der anses derfor ikke at være risiko for oversvømmelse på udvidelsen.

Deponeringsanlægget og hovedparten af den planlagte udvidelse er beliggende i en

tidligere råstofgrav, hvor der er foretaget udgravninger i indtil 18-20 m under det

omkringliggende terræn. Dog er ca. en tredjedel af den samlede Etape III placeret

på et område, som ikke tidligere har været udgravet.

Underbunden under udvidelsen består af glaciale aflejringer af grus, sten, sand og

kalk og vurderes som udgangspunkt ikke at ville give anledning til sætninger af en

størrelsesorden, der kan være kritisk for integriteten eller funktionen af membran-

eller perkolatopsamlingssystemerne. Imidlertid er der ved de tidligere råstofudvindingsaktiviteter

etableret såkaldte skylle-huller, som er udgravet til et niveau op til

6-7 m under det nuværende terræn. Der er i disse skyllehuller sedimenterede aflejringer

af sand og silt fra skylleaktiviteterne, som ikke har været is-belastede, og

derfor kan give anledning til sætninger. Placeringen og udstrækningen er kendt og i

forbindelse på baggrund af detailundersøgelserne for den videre projektering vil

der blive taget stilling til hvorledes sådanne sætninger kan undgås. F.eks. ved komprimering

eller udskiftning af de sætningsgivende aflejringer.

Ved anlægsarbejderne for udvidelsen vil der langs Etape III, A's nordlige og nordøstlige

afgrænsning blive foretaget udgravninger i ind til ca. 12 m under det eksisterende

terræn. Udgravnings skråninger bliver reguleret til en hældning 1:3. Det

vurderes, at der dermed ikke vil være risiko for jordskred på anlægget.

Det nedlukkede deponi med restprodukter fra energiproduktionen er etableret uden

membransystem eller tæt overdækning. De vestvendte, slutafdækkede skrænter af

deponiet står med hældninger mellem 1: 3 til 1:5. Udvidelsen med Etape III, A vil

alene berøre dette deponi i etapens sydøstligste hjørne, hvor udvidelsen skal etableres

op ad disse skråninger. Den østlige afgrænsning af en fremtidig udvidelse med

Etape III, B skal etableres primært op ad disse skråninger.

Som udgangspunktet skal der ved etableringen af udvidelsen alene foretages afretning

ved påfyldning af ren jord fra udgravningsarbejderne på det nedlukkede deponi,

og der vil således ikke være tale om egentlige afretningsarbejder i det deponerede

affald. I det sydøstligste hjørne af Etape II; B ligger der dog en mindre mængde

restprodukter i et op til ca. 4 m højt, slutafdækket deponi. Dette affald vil ved anlægsarbejderne

for Etape III, B blive flyttet og indbygget i skråningerne og afdækket.

Til- og fra kørsel til anlægget

Der vil på den nye Etape III, A blive modtaget affaldsmængder til deponering i

samme størrelsesorden som hidtil modtaget på Etape II, A. Der vil således ikke ske

en væsentlig ændring i antallet af transporter til og fra anlægget i forhold til tidligere,

som i 2011 udgjorde ca. 12.050 transporter til anlægget.


17


BEK 719-BIL 1-1

Der er ikke tidligere modtaget klager over støj fra omgivelserne.

På denne baggrund vurderes det, at støjbelastningen fra til- og frakørsel til anlægget

ikke påvirker omgivelserne uacceptabelt.

4.1.1 Omgivelserne

Beboelse og erhverv i området

Placeringen af Reno Djurs I/S' deponeringsanlæg og den udvidelse heraf som er

omfattet af projektet er gengivet i nedenstående figur, sammen med en afmærkning

af beboelse og erhverv i området.

1

Figur 4-2Placering af beboelse og erhverv i projektets umiddelbare nærhed:

Beboelse

Landbrugsejendom

Erhverv

Eksisterende depot til restprodukter fra energiproduktion (DONG)

I området findes landbrugsejendommene Nymandsgård (1) og Glatved Nygård (2),

beboelsesejendommene langs Nymandsvej og Glatved Strandvej, samt kystanlæggene

Glatved Strand Industrihavn og Glatved Strand Ladeplads (3).


2

3

BEK 719-BIL 1-1


Afstanden mellem beboelsesejendomme og deponeringsanlægget er som følger:

Afstande til beboelse Eks. deponeringsen- Udvidelsen

heder - Etape II, A Etape III, A

Nymandsgård 330 m 940 m

Glatved Nygård 940 m 280 m

Ejendomme Glatved Strandvej 780 - 970 m 150 - 200 m

Ejendomme Nymandsvej 75 - 140 m 720 - 760 m

Tabel 4-1 Afstande fra anlægget til beboelsesejendomme

Rekreative arealer, mv.

De primære rekreative områder findes langs med kysten og i de beskyttede områder

syd ved og syd for nymandsvej, samt kyst- og skovområder nord og nordøst for

Nymandsvej.

Overjordiske anlæg, kulturhistoriske monumenter, mv.

På Figur 7-2er vist de planmæssige bindinger og udpegninger, der har relevans for

hhv. landskab, jordbund og friluftsliv samt kulturarv. Projektområdet ligger i kystnærhedszonen.

Figur 4-3 Beskyttelseslinjer i projektområdet

Der er ikke i projektområdet registreret arkæologiske fundsteder eller udpeget arealer

af arkæologisk interesse. Ligeledes findes der ej heller indenfor projektområdet


19


BEK 719-BIL 1-1

D-12

BEK 719-BIL 1-1

beskyttede stendiger og beskyttelseslinjer for skov, å og strand ligger alle uden for

området.

Der er ikke kortlagt forurenet jord i projektområdet eller i dets umiddelbare opland.

Nedstrøms for udvidelsens Etape III, A ligger det nedlukkede og slutafdækkede

deponi med restprodukter fra energiproduktion. Deponeringsanlægget er anlagt

uden bundmembran og perkolatopsamling.

Lokaliseringsovervejelser

Området ved Glatved Strand har siden 1980 været benyttet til deponering af affald.

I forbindelse med en lokalisering af egnede deponeringsarealer i 1998 er området

af myndighederne blevet udpeget som den bedst egnede placering for et deponeringsanlæg

i Østjylland. Den vurdering baseres på relativ stor afstand til naboer,

kystnær beliggenhed og ingen særlige grundvandsinteresser i området, Samt en stor

opblandingskapacitet i både grundvand og kystvandet.

Der er på denne baggrund ikke overvejet andre mulige placeringer af udvidelsen af

anlægget.


BEK 719-BIL 1-2

F-16


5 Affald

5.1 Affaldstyper og -mængder

På deponeringsanlægget modtages affald fra de 2 interessentkommuner i Reno

Djurs I/S, samt fra Aarhus Kommune og Reno Syd I/S, som Reno Djurs I/S samarbejder

med om udveksling af behandlingskapacitet.

Affald fra Aarhus Kommune og Reno Syd I/S omfatter udelukkende deponeringsegnet

affald, herunder forurenet jord.

Tilført affald

Tilført affald omfatter

› deponeringsegnet affald til deponering,

› have- og parkaffald til kompostering, der fraføres efter endt behandling

› genanvendeligt affald og forbrændingsegnet affald, der efterfølgende evt. oplag

fraføres

I 2011 blev der tilført 99.422 tons affald til Reno Djurs I/S´ anlæg i Glatved fordelt

på 12.059 vejninger (lastbiler). De samlede affaldsmængder tilført Reno Djurs I/S

er steget med ca. 6,5 % i forhold til 2010.

Samlede affaldsmængder til deponering

De indvejede affaldsmængder fordelt på affaldsklasser fremgår af nedenstående

tabel.


21


Oversigt over tilført deponeringsegnet affald i 2011.

Affaldsklasse Affaldstyper Indvejet mængde (ton)

Farligt Shredderaffald og affald fra skibsophug 39.477

Mineralsk Asbest 7.732

Mineralsk affald 2.160

Blandet Blandet affald 27.940

Forurenet jord 256

Modtaget på Etape II, A i alt 2011 77.565

Tabel 5-1 Tilført affald til deponering på Etape II, A - 2011

Udvikling i affaldsmængder

De seneste 10 års udvikling af mængder til deponering fra kommunerne i Reno

Djurs I/S fremgår af nedenstående oversigt. Ren jord, der anvendes som driftsmiddel,

er ikke medtaget i denne opgørelse.

Mængder i ton

100.000

80.000

60.000

40.000

20.000

0

40.632

21.572

Udvikling i mængder til deponering fra

kommuner i Reno Djurs I/S

Figur 5-1 Udviklingen i mængder til deponering

Affaldsmængden til deponering er i 2011 steget med ca. 42 %, som primært skyldes

en levering af farligt affald stammende fra neddeling af skibe.

Affaldstyper og mængde til Etape III, A.

På udvidelsen ønsker Reno Djurs I/S, at modtage de samme affaldstyper, som der

hidtil er modtaget på Etape II, A med nogenlunde den samme fordeling og årlige

mængde.


55.961

19.471

39.359

21.075

44.028

33.829

47.141

38.504

49.356

36.417

81.829

59.291

55.301

48.171

41.357

40.559

57.588

57.455

2002 2003 2004 2005 2006 2007 2008 2009 2010 2011

Inkl. forurenet jord Ekskl. forurenet jord

BEK 719-BIL 1-2

BEK 719-BIL 1-2


Dem samlede deponeringskapacitet af den ansøgte udvidelse Etape III, A og den

Udvidelsens samlede deponeringskapacitet forventes at blive ca. 3 mio. m 3 fordelt

på deponeringsenheder med følgende grundflader:

Mineralsk i alt 152.000 m 2

Blandet i alt 152.000 m 2

Farligt i alt 76.000 m 2

5.2 Positivliste

380.000 m 2

På baggrund af affaldets oprindelse, sammensætning og egenskaber er der udarbejdet

et forslag til positivliste for de nye deponeringsenheder.

Reno Djurs I/S ønsker på Etape III, A at modtage de samme affaldstyper som modtaget

hidtil på Etape II, A, hvorfor der ansøges om samme positivliste, se Bilag D.

I bilag D er endvidere vedlagt resultaterne af gennemførte grundlæggende klassificeringer

af affaldet.

5.3 Klassificering i anlægsklasser

Alle deponeringsenhederne på udvidelsens Etape III, A ligger ganske tæt på kystlinjen,

og med en udbrudt grundvandsstrøm mellem enhederne og kystlinjen opfyldes

kriterierne for at deponeringsenhederne både på Etape II, A og på evt. fremtidige

enheder på en Etape III, B kan klassificeres som kystnære deponeringsenheder

til farligt affald, blandet affald, eller mineralsk affald.

Anlægsfaktorberegning

Det fremgår af BEK619 Bilag 3, afsnit 4, at der ved beregningen af anlægsfaktoren

skal tages udgangspunkt i arealet af alle enheder - også dem som er nedlukket efter

1. juli 2001. Etape II, A er allerede klassificeret som værende kystnære anlæg og

der er til tilsynsmyndigheden fremsendt en anlægsfaktor beregning herfor.

Imidlertid befinder deponeringsenhederne på Etape III, A og en evt. fremtidig udvidelse

på en Etape III, B sig i en selvstændig strømkanal i grundvandet, jf. potentialekortet

i Figur 10-1, i forhold til de allerede nedlukkede enheder på Etape I hhv.

de igangværende enheder på Etape II, A. Det vurderes på denne baggrund muligt at

foretage en beregning af anlægsfaktoren for udvidelsen alene - omfattende Etape

III, A og den evt. fremtidige udvidelse på en Etape III, B.

Med udgangspunkt i et samlet deponeringsareal på i alt 380.000 m 2 svarende til

etape Etape III, A og den evt. fremtidige udvidelse på en Etape III, B kan der gennemføres

en anlægsfaktor beregning som følger:


23


BEREGNING AF ANLÆGSFAKTOR

Etape III Aktuel dep.areal Fortyndingskrav Aktuel fortynding

DA FK SA Akt.Fort. AF

(m 2 ) (m 2 )

Mineralsk 152.000 250 10.000 10.000 0,38

Farligt 76.000 1.300 10.000 10.000 0,988

Blandet 152.000 250 10.000 10.000 0,38

Areal i alt 380.000 m 2

På baggrund af ovenstående beregning skal Reno Djurs I/S anmode om, at enhederne

ved godkendelse klassificeres som følger:

› Enheder til mineralsk affald som Kystnære enheder (MA1)

› Enheder til blandet affald som Kystnære enheder (BA)

› Enheder til farligt affald som Kystnære enheder (FA3)

En beregning af den vægtede anlægsfaktor:

BEREGNING AF VÆGTET ANLÆGSFAKTOR

Etape III Aktuel dep.areal Fortyndingskrav Aktuel fortynding

DA FK SA Akt.Fort. AF

(m2) (m2)

Mineralsk (MA1) 152.000 250 10.000 10.000 0,38

Farligt (FA3) 76.000 200 10.000 10.000 0,152

Blandet 152.000 250 10.000 10.000 0,38

Areal i alt 380.000 m 2 VF = 0,912 < 1,0

Jf. Deponeringsbekendtgørelsens bilag 3, afsnit 6 kan det hermed tillades, at acceptkriterierne

kan hæves med en faktor 3 for en række parametre, idet det dog

samtidigt kræver, at "godkendelses- eller tilsynsmyndigheden har foretaget en vurdering

af, at en tilladelse til lempeligere grænseværdier ikke udgør en forøget fare

for miljøet."

Reno Djurs I/S har endvidere foretaget en beregningsmæssig vurdering af belastningen

på recipienten dels på kort sigt (alle affaldstyper) og dels på langt sigt (farligt

affald). I Bilag C er belastningen af kystvandet beregne baseret på en JAGG

beregning for en samlet udvidelse (Etape III, A og Etape III, B) med udgangspunkt

i de perkolatkoncentrationer, der hidtil er målt på Etape II,A. I Bilag E er foretaget

en beregning af den nødvendige fortynding i recipienten efter de samme principper


BEK 719-BIL 1-3


som ligger til grund for fastlæggelsen af acceptkriterierne. Der er ved denne beregning

taget udgangspunkt i de udvaskningsegenskaber, der bestemt ved den grundlæggende

karakterisering af shredder affald, jf. oplysningerne herom i Bilag D.

Beregningerne viser, at der hverken på kort eller langt sigt vil ske overskridelser af

miljøkvalitetskriterierne for recipienten.

På denne baggrund ønsker Reno Djurs I/S, at der for alle grænseværdier for MA1

og FA3 meddeles en lempelse heraf med en faktor 3. Følgende parametre dog undtaget,

jf. Deponeringsbekendtgørelsens bilag 3, afsnit 9:

- Udvaskningsegenskaber for cadmium, kviksølv, bly og DOC

- Faststofindholdet af TOC for farligt affald.

Dokumentation for specifikke affaldstyper

Reno Djurs I/S ønsker at have den samme positivliste for de nye enheder på udvidelsen,

som for nærværende er gældende for enhederne på Etape II, A. Der er således

tidligere fremsendt dokumentation for relevante affaldstyper til tilsynsmyndigheden.

Fysisk stabilitet og bæreevne

Der skal på enheder for farligt affald alene deponeres shredder affald, som Reno

Djurs I/S for nærværende modtager på deponeringsenhederne A og B på Etape II,

A. Erfaringerne fra nævnte enheder viser, at shredder affaldet kan indbygges uden

problemer i form af fysisk in-stabilitet eller manglende bæreevne. Det er ligeledes

intet i affaldets sammensætning, foretagne udvaskningsforsøg eller analyser af perkolatet,

der antyder, at affaldet efter deponeringen vil blive nedbrust eller udvasket

i en sådan grad, at der efterfølgende vil opstå fysiske in-stabilitet eller manglende

bæreevne i forhold til den endelige terræn udformning.

Shredder affaldets indhold af bio-omsætteligt materiale er relativt begrænset, hvorfor

der ej heller forventes sætninger i affaldet, som på sigt kan forårsage instabilitet

eller bæreevnesvigt.

5.3.1 Sikkerhedsstillelse

Reno Djurs I/S fremsender forud for idriftsættelse af de enkelte enheder på udvidelsens

Etape III, A en beregning af sikkerhedsstillelsen herfor efter de i Deponeringsbekendtgørelsen

fastsatte retningslinjer.


25


6 Indretning af udvidelsen

6.1 Anlæggets indretning

Figur 6-1 Overordnet indretning af Reno Djurs I/S' deponeringsanlæg:

Administration og vejebod

Nedlukket Etape I

Igangværende deponeringsenheder - Etape II, A

Ikke-etableret Etape II, B (GRS90 jordbehandlingsanlæg)

Sorteringshal og oplagsområder

Disponibelt område m. perkolattank, vaskeanlæg, brovægt og

nedsivningsanlæg

Udvidelsens Etape III, A

Mulighed for fremtidig deponeringskapacitet

Eksisterende depot til restprodukter fra energiproduktion (DONG)



E-15 Den overordnede indretning af Reno Djurs I/S' deponeringsanlæg inklusive

udvidelsen er skitseret på ovenstående figur 6-1.

Ny perkolattank

til recirkulation

Nyt komposteringsareal

Måle- og reguleringsbygværk

m.

pumpebrønde

Ny perkolattank

Nyt nedsivningsanlæg

til overfladevand

og perkolat

Eksisterende perkolattank

m. pumpestation

til afledning

til Aquadjurs

Udvidelsen er på Bilag A gengivet i fast målestok og med angivelse af nordpil.

Figur 6-2 Indretning af udvidelsen - Etape III, A

Adgangsvej fra sorteringsområdet

Intern servicevej

Intern adgangsvej - midlertidig

Afgrænsning af komposteringsanlægget

Slutafdækket deponi

til restprodukter

fra energiproduktion

Etape III, A er alene en driftsmæssig udvidelse af deponeringsarealet for deponeringsanlægget.

Deponeringsanlæggets øvrige faciliteter vil derfor alle fortsat blive

drevet efter anlæggets samlede eller faciliteternes særskilte miljøgodkendelser.

Der henvises derfor til den gældende miljøgodkendelse for deponeringsanlægget,

henholdsvis de særskilte godkendelser, for beskrivelser af indretning og drift heraf.

I nærværende beskrivelse er alene medtaget beskrivelse er således alene medtaget

anlæggene på den ansøgte udvidelse.

Det skal bemærkes, at komposteringsanlægget til haveaffald, der i dag er placeret

på Etape II, A, vil blive flyttet til ny placering på udvidelsesområdet, jf. ovenståen-


27


D-14

D-13

BEK 719 BIL 1-15

de figur. Komposteringsanlæggets areal vil ved den nye placering få et samlet areal

på ca. 26.000 m 2 mod ca. 15.000 m 2 ved den nuværende placering.

6.1.1 Adgang til udvidelsen

Til- og frakørsel til deponeringsanlægget sker via hovedindkørslen fra Nymandsvej,

jf. ovenstående Figur 3-1. Efter modtagelsesproceduren ved indkørslen køres

ad den centrale adgangsvej ned over anlæggets Etape 1 og langs Etape II; A til sorteringsområdet.

Herfra fortsættes transporten op til Etape III, A og ud til den relevante

deponeringsenhed.

Deponeringsegnet affald fra sorterede læs transporteres ligeledes fra sorteringsområdet

og op til deponeringsenhederne på etapen.

6.1.2 Modtagelse af affald

Åbningstider

Deponeringsanlægget har åbnings- og driftstider som følger:

Mandag - fredag Lørdag Søndag

Åbningstider 07:00 - 16:00 (lukket) (lukket)

Driftstider 06:00 - 18:00 07:00 - 12:00 (lukket)

Der er altid opsyn på anlægget i åbningstiden.

Der vil ikke være støjende aktiviteter udenfor de ovenfor angivne driftstider.

Kontrol ved modtagelse

Ved enhver modtagelse af affald føres kontrol med,

at der fra affaldsproducenten/-leverandørens side foreligger den fornødne dokumentation,

jf. §§ 49 a og 49 b i affaldsbekendtgørelsen,

at affaldet må deponeres på anlægget i henhold til gældende miljøgodkendelse,

og

at affald, der aflæsses på en deponeringsenhed er i overensstemmelse med de

typer af affald, der må deponeres på den pågældende enhed.

Ved enhver modtagelse af affald:

› Registreres mængde, karakteristika og oprindelse, leveringsdato og producent.

For farligt affald registreres den nøjagtige placering på deponeringsenheden.

› Inspiceres affaldet visuelt ved indgangen til anlægget og på deponeringsstedet.

Ved begrundet mistanke om uoverensstemmelse mellem affaldet og dokumentationen

sker der en yderligere kontrol af affaldet, jf. nedenstående.



› Udsteder Reno Djurs I/S en skriftlig kvittering for modtagelse af hvert læs

affald, der modtages til deponering på deponeringsanlægget.

På sorteringsområdet har Reno Djurs I/S faciliteter, hvor modtaget affald kan aflæsses

til nærmere visuel kontrol. Denne benyttes til stikprøve kontrol af overensstemmelse

mellem det modtagne affald og den medfølgende dokumentation inden

deponering på den relevante deponeringsenhed.

I lighed med de eksisterende deponeringsenheder etableres et min. 1,8 m højt trådhegn

om hele Etape III, A således, at der ikke er uautoriseret adgang hertil. Alle

låger vil være aflåste udenfor normal driftstid.

6.1.3 Deponeringsenhederne

De eksisterende faciliteter på deponeringsanlægget bibeholdes, idet udvidelsen alene

omfatter etablering og drift af nye deponeringsenheder til erstatning for enheder,

der fyldes op og skal nedlukkes.

De nye deponeringsområder indrettes med membran- og perkolatopsamlingssystemer,

måle- og reguleringsbygværk, pumpebrønde til transport af perkolat til bortledning,

rensning eller nedsivning, perkolattanke og nedsivningsanlæg til overfladevand

og perkolat. Endvidere indrettes området med de nødvendige adgangs- og

serviceveje.

Deponeringsenhederne etableres over en årrække efterhånden som der er behov og

der etableres standplads/garage for kompaktor på området.

Komposteringsanlægget

På en del af området etableres et komposteringsanlæg til erstatning for komposteringsanlægget

på Etape II, A. Anlægget etableres på 3 deponeringsenheder idet der

over disse enheders perkolatopsamlingssystem udlægges følgende (beskrevet i

rækkefølgen nedefra og op):

› Signalnet til beskyttelse af perkolatopsamlingssystemet

› 1,0 m sand, der opfylder filterkriterierne mod perkolat drænlaget

› 0,3 m stabil grus til kørestabilt underlag for kompostmadrasser og adgangsveje

Ovenstående opbygning vil sikre perkolatopsamlings- og membransystemerne mod

skader fra aktiviteterne på komposteringsanlægget, samt sikre, at anlægget kan

fjernes igen uden at disse beskadiges.

Disponibelt område

Det disponible område indeholder for nærværende nedsivningsanlæg til overfladevand

og perkolat fra Etape II, A og fra sorteringsområdet, perkolattank og pumpestation

for bortledning af perkolat, samt et vaskeanlæg og en intern vejebro. På området

kan det tænkes, at der fremtidigt etableres supplerende rensningsmuligheder


29


for perkolat, faciliteter for forbehandling af affald forud for deponering, forsøgsområder,

mv.

På ovenstående Figur 6-2 er skitseret opdelingen af projektområdet i deponeringsenheder

med system for opsamling og håndtering af perkolat.

Frembygningstakt

Deponeringsenhederne agtes etableret over flere faser efterhånden som behovet for

deponeringskapacitet opstår. På nuværende tidspunkt tænkes frembygningen etableret

som illustreret nedenstående figurer:

Figur 6-3: Etablering af 1. Fase af Etape III, A

Deponeringsenheder

Komposteringsanlæg



Figur 6-4 Etablering af 2. Fase af Etape III, A

Deponeringsenheder Fase 1

Deponeringsenheder Fase 2

Komposteringsanlæg

I en sidste fase fjernes komposteringsanlægget og enhederne - hvorpå komposteringsanlægget

er placeret - overgår til deponering.

Anlægsarbejder

Som det fremgår, skal der foretages omfattende udgravningsarbejder i området for

Etape III, A. Der skal således på ca. 50 % af etapens areal foretages udgravning fra

den nuværende terrænkote på 5-20 m DNN til 4-6 m DNN. Omvendt skal der

fremtidigt på Etape III, B tilføres en jordmængde til regulering af deponeringsenhedernes

bund. Ligeledes skal der bruges en vis mængde jord til regulering af terrænet

umiddelbart uden for Etape III, A's nordlige og nordøstlige afgrænsning op

til kote ca. 18 m DNN.


31


Reno Djurs I/S planlægger, at foretage ovennævnte udgravnings- og reguleringsarbejder

i forbindelse med etableringen af de første deponeringsenheder, jf. Figur 6-2

ovenfor.

Bunden af begge etaper reguleres til et ensidigt fald ca. 5-10 ‰ ind mod måle- og

reguleringsbygværkerne. Der etableres ca. 1,5 m høje skelvolde som adskillelse

mellem de enkelte deponeringsenheder.

Membransystem og perkolathåndtering

På deponeringsenhedernes bund og op ad udgravningsskråningerne - henholdsvis

op ad skråningerne af restprodukt deponiet - etableres membransystemer med geologisk

barriere og plastmembran efter gældende bestemmelser i DS/Inf 466.

Der etableres på alle membrandækkede flader et dræn- og beskyttelseslag af sand

og grus. På bunden af de enkelte enheder etableres et perkolatopsamlingssystem

med drænrør i stenfaskiner, der leder til en samle- og rensebrønd i det dybeste

punkt i den enkelte enhed. Drænledningerne vil blive forlænget med en tæt ledning

op ad de afgrænsende skråninger til et niveau svarende til det fremtidige terræn.

Der skabes således mulighed for at drænledningerne også efter at den enkelte deponeringsenhed

er fyldt op kan vedligeholdes ved trykspuling og kan tv-inspiceres.

Figur 6-5 Snit i afgravningsskråninger

For de enheder, der ikke er placeret helt ude ved deponeringsanlæggets afgrænsende

skråninger, etableres lignende tætte ledninger op af opfyldningsfronten på naboenhederne,

hvorved der også for disse skabes muligheder for vedligeholdelse.



Efterhånden som enhederne bliver fyldt op, vil samle- og rensebrøndene blive

dækket af affald. Etableringen af de skrå renseledninger vil sikre, at drænledningerne

fortsat kan renses herefter.

Figur 6-6Afslutning ved samlebrønd og opføring af spulerør

Fra samle- og rensebrøndene etableres tætte ledninger under membransystemet i de

øvrige enheder og frem til måle- og reguleringsbygværket. Umiddelbart før måle-

og reguleringsbygværket etableres rensebrønde på den enkelte ledning således, at

transportledningerne kan vedligeholdes herfra.

I måle- og reguleringsbygværket kan der udtages perkolatprøver fra den enkelte

enhed ligesom perkolatmængden kan måles. Det er endvidere muligt med et ventilsystem

i bygværket, at lede perkolatet til én af tre pumpestationer etableret umiddelbart

op til bygværket. Herfra kan perkolatet pumpes enten videre til en ny perkolattank,

til et nedsivningsanlæg ved udvidelsen eller til bortledning til rensning

på Aquadjurs' Renseanlæg i Grenå. Sidstnævnte vil ske via den eksisterende pumpestation

og trykledning fra på det disponible område, der er tilsluttet det offentlige

spildevandssystem.

Recirkulation af perkolat

Reno Djurs I/S ønsker at have muligheder for at recirkulere perkolatet over det deponerede

affald. Der etableres derfor en trykledning fra den nye perkolattank op til

en højt beliggende ny perkolattank i Etape III, A's nordvestlige hjørne. Der tænkes

etableret en tæt ledning herfra til ventilbrønde placeret langs servicevejen ud for de

enkelte enheder. Fra disse ventilbrønde kan perkolatet recirkuleres over affaldet på

enhederne ved sprinkling eller ved nedsivningsanlæg udlagt i eller over affaldet.

Nedsivning

For nærværende har Reno Djurs I/S på Etape II, A tilladelse til at nedsive perkolat

fra enheder med asbest og med forurenet jord i det omfang, at perkolatet overfolder


33


BEK 719 BIL 1-13

BEK 719 BIL 1-10

BEK 719 BIL 1-10

fastsatte grænseværdier. Reno Durs I/S agter på tilsvarende vis og under tilsvarende

forhold, at nedsive dele af perkolatet fra udvidelsen. Den endelige placering af

ét eller flere nedsivningsanlæg til dette formål er ikke fastlagt endnu, men forventes

placeret nedstrøms for Etape III, A eller på det disponible område. Der fremsendes

separat ansøgning om nedsivningstilladelse.

Reno Djurs I/S forventer fremadrettet, at der skal undersøges muligheder for at

rense alt perkolat til nedsivnings- eller udledningskriterier lokalt på anlægget.

Nedlukning af deponeringsenhederne

Efterhånden som indfyldningen af affald når den maksimale højde på den enkelte

enhed, etableres slutafdækning på denne.

6.1.4 Dimensionering mv.

Membransystem

Jf. de geologiske forhold, som beskrevet i afsnit 7.4, eksisterer der ingen naturlig

geologisk barriere under deponeringsanlægget. De nye deponeringsenheder til mineralsk,

blandet og farligt affald etableres derfor med flg. membransystem

› en kunstigt etableret geologisk barriere, min. 0,5 m med en permeabilitetskoefficient,

k ≤ 1*10 -10 m/s. Den geologiske barriere etableres ved brug af dertil

egnede naturlige ler-materialer eller med bentonitforstærket råjord.

› bundmembran i form af en 1,5 mm tyk HDPE (high density polytethylen) polymermembran.

I forbindelse med fremsendelsen af detailprojekt til myndighedsgodkendelse vil der

blive fremlagt oplysninger om dimensionering, udlægning og kontrol af membransystemets

enkelte komponenter svarende til kravene i DS/Inf. 466.

Perkolatopsamlingssystemet

Reno Djurs I/S ønsker at kunne foretage recirkulering af perkolat og/eller vanding

med rent vand over affaldet i deponeringsenhederne - både under indbygningen og

i efterbehandlingsperioden. Perkolatsystemet skal derfor dimensioneres for denne

supplerende hydrauliske belastning.

I forbindelse med fremsendelsen af detailprojekt til myndighedsgodkendelse vil der

blive fremlagt oplysninger om dimensionering, udlægning og kontrol af perkolatopsamlingssystemets

enkelte komponenter svarende til kravene i DS/Inf. 466.

Perkolatopsamlingssystemet vil bestå af et 0,5 m dræn- og beskyttelseslag af grus

og sand etableret over membransystemet, samt filter- og bortledningselementer.

Filter- og bortledningselementer påtænkes etableret som stenfaskiner med drænrør

i PEHD.

Samle- og spulebrønden er en midlertidig konstruktion i den forstand, at når den

enkelte enhed er fyldt vil brønden være dækket af affaldet, og er ikke længere til-


F-16, F-17


gængelig. Det vil imidlertid være muligt ude fra at spule de enkelte drænrør henholdsvis

at spule transportledninger fra brønden.

Perkolattanke og pumpebrønde

De to perkolattanke udføres delvist over terræn som tætte konstruktioner af f.eks.

plansiloelementer i beton og med støbt bund.

Alle pumpebrønde etableres som tætte konstruktioner.

Både pumpebrønde og perkolattanke etableres med kontrolsystemer for vandstand

og pumpestop, og med alarm til sikring mod overløb.

Ledninger

Alle ledninger udenfor og under membrandækkede arealer udføres som tætte svejste

ledninger i PEH.

6.2 Anlæggets drift

Ved etablering af Etape II, A og under forudsætning af, at der fastlægges en ny

landskabsplan for hele området i kommuneplanen forventer Reno Djurs I/S, at den

nye etape III, A vil have en kapacitet på ca. 3,0 mio. m 3 svarende til godt 2,0 mio.

ton affald.

Et deponeringsanlæg er ikke en produktionsvirksomhed og har dermed ikke en

produktionskapacitet. Der skal i forbindelse med driften af det samlede deponeringsanlæg

bruges diesel (til kørende materiel) og el til administrationsbygning,

pumper, belysning, vejebod, etc. Endvidere benyttes ren jord som driftsmiddel til

afdækning mv.

Reno Djurs I/S har for 2011 opgjort forbruget af primære råstoffer i form af jord og

vand, samt neddelt byggeaffald benyttet som driftsmidler som følger:


35


BEK 719 BIL 1-15

Enhed med: Sand, sten og

grus

Oversigt over tilførte driftsmidler i 2011 (ton)

Ren jord Byggematerialer

til anlæg


Vand *)

Shredderaffald 2.036 66 24 10.000

Asbest 3.139 0 0 119

Forurenet jord 51 0 0 0

Inert 0 0 0 0

Mineralsk 6 0 0 0

Blandet 1.397 52 772 152

Haveaffald 0 0 381 0

Etape II, A i alt 2011 6.629 118 1.177 10.271

Tabel 6-1 Tilførte driftsmidler

*) henter Reno Djurs I/S fra egne indvindingsboringer på området

Da der som udgangspunkt skal modtages de samme mængder affald til deponering

som på det eksisterende anlæg, forventes forbrug af råstoffer at være af samme

størrelsesorden for den nye Etape III, A.

Herudover vurderes det - på baggrund af forbruget i 2011 og de forventede affaldsmængder,

at der samlet, årligt skal bruges ca. 49 m 3 diesel og ca. 274 MWh

fordelt som følger:

Samlet elforbrug (kWh) 273.577

Heraf:

Varme og ventilation i administrationsbygninger 105.117

Vaskeanlæg 19.054

Pumper inkl. pladsbelysning 64.580

Øvrigt (opvarmning af maskinhal, køling server- rum,

it-udstyr, bomme etc.)

Tabel 6-2 El-forbrug på deponeringsanlægget 2011

6.2.1 Håndtering af affald

Modtagelse

84.826

Kunderne har pligt til at oplyse om affaldets art og oprindelse samt for affald til

deponering at deklarere affaldet efter særlig procedurer.

Personalet ved vægten foretager følgende procedure:

• Besigtiger læsset via kamera.

• Træffer afgørelse af, om affaldet kan modtages på grundlag af deklaration (i tvivlsfælde

foretages proceduren i samråd med teknikere).

• Anviser, hvor affaldet skal aflæsses.


• Tilkalder ved usikkerhed om læssets indhold maskinfører, der besigtiger ved aflæsning.

• Tilkalder ved modtagelse af jord og deponiaffald altid maskinfører, der besigtiger

ved aflæsning.

• Indvejer og registrerer affaldet på edb-system.

Personalet på pladsen udfører følgende:

• Kontrollerer affald ved aflæsning.

• Meddeler til vejerbod om eventuelle fejlsorteringer.

• Meddeler godkendelse/ikke godkendelse til vejebod om deponiaffald.

• Vejleder kunderne.

For affald til deponering følges der særlige procedurer i overensstemmelse med

bekendtgørelse om deponeringsanlæg. Dette indebærer bl.a., at alt affald til deponering

skal følges af en af affaldsproducenten udfyldt deklaration for affaldet. Ligeledes

skal affaldet kontrolleres både ved indvejning og aflæsning.

Stikprøvekontrol

Der udtages rutinemæssigt stikprøvekontroller af deponeringsegnet blandet affald

til udvidet kontrol. Den udvidede kontrol foretages i sorteringshallen og læsset finsorteres

i affaldsklasserne: Inert, mineralsk, blandet og farligt.

6.2.2 Indbygning af affaldet

Mineralsk affald

Mineralsk affald er kendetegnet ved ikke-farligt affald, som primært består af uorganisk,

mineralsk materiale med et indhold af total organisk kulstof (TOC) på

maksimalt 50 g per kg tør prøve. Mineralsk affald må kun i begrænset omfang

kunne opløses i eller reagere kemisk med vand.

Asbest er mineralsk affald og deponeres i særskilt enhed til mineralsk affald. Der

deponeres ikke-støvende asbest og emballeret støvende asbest. Affaldet dækkes

løbende med sand for at mindske risikoen for emission af asbestfibre. Der foretages

i forbindelse med indbygningen ikke kompaktering af asbestaffaldet, og transport

over allerede deponerede materialer begrænses mest muligt, jf. de særskilte regler

for deponering af asbest affald i Deponeringsbekendtgørelsen.

Andre mineralske affaldstyper deponeres i øvrige deponeringsenheder til mineralsk

affald. Disse affaldstyper vil typisk være aske stammende fra bio-kraftvarmeværker,

gartnerier m.v. I forbindelse med indbygningen foretages ikke særlige tiltag

som f.eks. kompaktering.

PCB-holdigt, ikke-farligt mineralsk affald (dvs. med et PCB indhold mindre end

50mg/kg TS og med TOC < 5 %) modtages som blandet bygnings og nedrivningsaffald

(EAK: 17 09 04). Affaldet deponeres i overensstemmelse med retningslinjerne

i bekendtgørelse om deponeringsanlæg samt Miljøstyrelsens Orientering om

håndtering af PCB-holdigt bygge- og anlægsaffald af 5. juli 2011 - dvs. for nærværende

i en særskilt celle I på deponeringsenhed H-I til mineralsk affald på Etape II,


37


A. På Etape III, A vil dette affald ligeledes blive deponeret på en særskilt celle på

en enhed til mineralsk affald.

Blandet affald

Blandet affald er ikke-farligt affald, som består af en blanding af organisk og uorganisk

materiale med et indhold af total organisk kulstof (TOC) på 50 g eller mere

per kg tør prøve.

Affaldet aflæsses på tippen, hvor kompaktoren udlægger affaldet i maksimalt 30

cm tykke lag, der overkøres gentagne gange for at sikre neddeling og effektiv

komprimering.

PCB-holdigt, ikke-farligt blandet affald (dvs. med et PCB indhold mindre end

50mg/kg TS og med TOC > 5 %) modtages som blandet bygnings og nedrivningsaffald

(EAK: 17 09 04). På Etape III, A vil dette affald blive deponeret på en særskilt

celle på en enhed til blandet affald.

Ren jord og forurenet jord modtages på særskilte enheder til blandet affald. Jord

modtages kun efter anvisning fra oprindelseskommunen. Administrationen skal

godkende analyseresultater og den kommunale anvisning, inden jorden modtages.

Ren jord anvendes til anlægsarbejder og afdækning/slutafdækning på deponierne.

Muldjord lægges i mellemdepot til senere anvendelse som afdækning af skråninger.

Forurenet jord, som ikke er karakteriseret som farligt affald, deponeres på afgiftsfritaget

specialdepot og må ikke indeholde fremmedlegemer - f.eks. mursten, betonrør

mm. Jorden kontrolleres ved aflæsning.

Farligt affald

Shredderaffald er klassificeret som farligt affald.

Shredderaffald modtages kun fra én leverandør. I 2011 blev der ekstraordinært foretaget

en oprydning på en erhvervsgrund i Grenaa, hvor affaldet blev klassificeret

som farligt affald og havde karakter af shredderaffald. Farligt affald deponeres på

afgiftsfritaget specialdepot, hvor tipfronten er begrænset. Der afdækkes løbende

med sand.

I forbindelse med indbygningen af affald tilsættes rent vand og/eller - efter særlig

tilladelse - perkolat. Affaldet spredes ud ved tipfronten og vandes grundigt, hvorefter

det med kompaktoren bygges ind i tipfronten med adskillige overkørsler. Der

sikres med denne fremgangsmåde en stor grad af homogenitet, et maksimalt vandindhold

og en høj komprimeringsgrad

Sorteringsegnet affald

Blandet affald, hvor der ikke i tilstrækkelig grad er udsorteret farligt, genanvendeligt

og/eller forbrændingsegnet affald, kan ikke modtages til deponering. Reno

Djurs I/S modtager i stedet dette til sortering. Sorteringen foretages i sorteringshal-


BEK 719 BIL 1-11

BEK 719 BIL 1-12


len i sorterings- og oplagsområdet med gravemaskine med sorteringsudstyr. Der

foretages kun maskinel sortering. Der sorteres i følgende fraktioner:

• Forbrændingsegnet

• Jern og metal

• Plastrør

• Møbler og madrasser med jernrammer eller fjedre

• Tegl og beton

• Deponeringsegnet

Deponeringsegnet affald føres til deponi. Forbrændingsegnet affald køres til forbrænding

i Aarhus og Grenaa. Jern og metal afhentes af skrothandler til omsmeltning.

Plastrør afsættes til genanvendelse. Møbler og madrasser med jernrammer

eller fjedre neddeles med specialneddeler og køres til forbrænding. Tegl og beton

føres i nødvendigt omfang til videre sortering på eksternt anlæg, hvorefter det oparbejdes

til stabilt grus.

6.2.3 Gasindvindingsanlæg, indretning og drift

Der vil kun blive deponeret affaldsfraktioner med meget begrænset indhold af bionedbrydeligt

affald på udvidelserne. Det forventes derfor kun at give anledning til

en særdeles ringe produktion af metangas herfra.

Efter nedlukning af de enkelte deponeringsenheder agter Reno Djurs I/S at gennemføre

årlige moniteringer af metan emissionen. I det omfang det viser sig, at der

fra de nedlukkede deponeringsenheder er en væsentlig og uacceptabel emission

(f.eks. ved at metangasproduktionen overstiger den fremtidige slutafdæknings omsætningskapacitet)

vil Reno Djurs I/S etablere den nødvendige opsamling og affakling

/ udnyttelse af gassen.

6.2.4 Afhjælpning af gener fra lugt, støv, skadedyr etc.

Der kan ske en vis lugtafgivelse i forbindelse med driften af deponeringsanlægget.

Deponeringsanlægget modtager slam eller slamlignende affaldstyper, der potentielt

kan give anledning til lugtgener. Ved modtagelse af sådanne lugtende affaldstyper

dækkes disse umiddelbart efter deponering for at mindske udbredelsen af lugte

mest muligt.

I tørre perioder kan der forekomme støvgener fra deponeringsanlægget. Støvgener

begrænses gennem følgende tiltag:

› Særligt støvende affald udlægges straks efter modtagelse og overdækkes med

jord eller andet ikke støvende affald.

› Støvende affald som asbest, aske m.v. leveres og deponeres emballeret eller

befugtet. Ikke støvende cementbundet asbest dækkes løbende med sand for at

undgå støvdannelse.

› Arealer og interimsveje befæstet med stabilt grus vandes i tørre perioder for at

binde støvet.


39


BEK 719 BIL 1-12

BEK 719 BIL 1-14

BEK 719 BIL 1-13

Skadedyr som f.eks. rotter kan tiltrækkes af deponeret affald såfremt dette kan fungere

som føde. Gennem kontrol af affaldet og effektiv kompaktering mindskes tilgængeligheden

af mulige fødeemner.

Personalet er ligeledes opmærksomt på tilstedeværelsen af skadedyr. Konstateres

der skadedyr, kontaktes Norddjurs Kommunes skadedyrsekspert, således en effektiv

bekæmpelse kan iværksættes.

Papir, plast og andre lette materialer vil kunne give anledning til affaldsflugt i forbindelse

med blæsevejr. Affaldsflugt bekæmpes ved løbende kompaktering og afdækning

af det modtagne affald samt anvendelse af mobile hegn, der opstilles i

umiddelbar nærhed af affaldstippen.

Desuden foretages der løbende renholdelse af anlægget og arealer udenfor anlægget

kontrolleres jævnligt for affald.

Det vurderes, at da der på etapen ikke vil ske anden håndtering af affald med et

organisk indhold end aflæsning og indbygning eller håndtering af perkolat i fri luft

vil der ikke kunne ske en betydende emission af aerosoler fra affaldet.

6.2.5 Drift og vedligehold

For alle Reno Djurs I/S aktiviteter på anlægget foreligger der drifts- og vedligeholdelsesinstrukser.

Disse instrukser fastlægger alle aktiviteterne med det formål at

sikre korrekt udførelse af aktiviteterne og for minimering af uheld og påvirkninger

på medarbejderne og på miljøet og at det i øvrigt sker i overensstemmelse med

gældende miljøgodkendelse.

Der vil tillige være regelmæssige kontrol og eftersyn af brønde, pumper, dræn, befæstelser,

kontrol af maskiner og udstyr, så nedbrud, funktionsstop og uheld kan

forebygges og evt. uheld kan opdages i tide og konsekvenserne minimeres.

Alle dræn- og transportledninger til perkolat etableres således, at det er muligt at

foretage spuling og eftersyn, både under driften og efter den enkelte deponeringsenhed

er nedlukket.

6.2.6 Nedlukning og efterbehandling

Slutafdækning

Opfyldte deponeringsenheder slutafdækkes, når færdig fyldhøjde er nået, hvorved

der sikres kontrol med indsivning af overfladevand til affaldet og dermed med perkolatdannelsen.

Slutafdækningen har en samlet lagtykkelse på ca. 1,0 m og består af:

› Nederst: min. 0,8 m mineraljord

› Øverst: min. 0,2 m stærkt kalkholdigt jord


BEK 719 BIL 1-14

BEK 719 BIL 1-8

BEK 719 BIL 1-12


Efterbehandling

Efter nedlukning fortsætter driften af perkolatopsamlingssystemer, behandling af

perkolat, opsamling og behandling af deponigas, samt af og kontrolsystemer indtil

det tidspunkt, hvor anlægget kan overgå til passiv drift.

I efterbehandlingsperioden vil

› Alle afværgeforanstaltninger blive efterset og vedligeholdt på samme niveau,

som under indfyldningsperioden.

› Egenkontrol af klima, perkolat, grundvand og recipient fortsætte efter samme

kontrolplan som under indfyldningsperioden idet det dog forventes, at antallet

af prøveudtagelser kan nedsættes, jf. mulighederne herfor som nævnt i Deponeringsbekendtgørelsen.

› Sætninger af overfladen af de nedlukkede enheder blive målt årligt.

6.3 Udledninger

6.3.1 Overfladevand

Overfladevand - der fremkommer ved afstrømning fra interne køreveje med asfaltbelægning

- nedsives direkte langs kørevejene idet det forventes, at der kan opnås

nedsivningstilladelse hertil i lighed med håndteringen af overfladevandet fra belagte

arealer på den eksisterende del af deponeringsanlægget.

Overfladevand - opsamlet i deponeringsenheder, der endnu ikke er taget i brug -

føres via enhedens perkolatopsamlingssystem og samlebrønd til nedsivning umiddelbart

udenfor enhedens areal.

6.3.2 Perkolat

Jf. ovenstående beskrivelse af systemerne til håndtering af perkolat fra udvidelsens

deponeringsenheder, vil perkolatet blive opsamlet og recirkuleret eller sendt til

rensning på Grenaa Renseanlæg. I det omfang at der kan opnås nedsivningstilladelse

hertil forventes det, at dele af perkolatstrømmene kan nedsives direkte på arealerne.

6.3.3 Støj

I forbindelse med driften af udvidelsen med Etaperne III, A og III, B er der følgende

kilder, som kan give et støjbidrag til omgivelserne

› Lastbiltrafik til og fra anlægget

› Kørsel med kompaktor på deponeringsenhederne


41


› Intern kørsel med gummihjulslæsser og gravemaskiner.

I forhold til den nuværende drift af det eksisterende anlæg vil der ikke ske en forøgelse

af den samlede støjemission fra deponeringsanlægget. Dog vil aktiviteterne

med de ovennævnte maskiner flytte fra Etape II, A til de nye etaper. Herved vil støj

emissionen flytte væk fra boliger og skovarealerne syd for Etape II, A (hvor de 3

nærmeste boliger ligger 75-150 m fra kanten af deponiet) og op mod beboelsesejendommene

langs Glatved Strandvej. Disse bygninger vil komme til at ligge i en

tilsvarende afstand fra udvidelsens afgrænsninger mod nord og mod nordøst.

Det bemærkes, at der ikke hidtil er modtaget klager over støj fra anlægget. Indtil

opfyldningen af deponeringsenhederne når en niveau med det omgivende terræn -

svarende til en opfyldningshøjde på ca. 12-15 m - vil alle støjende aktiviteter foregå

afskærmet i forhold til omgivelserne. Ved opfyldning op over det omgivende

terræn vil Reno Djurs I/S holde opfyldningen langs deponiets kant højere end tipfronten

således, at der fortsat sker en afskærmning i forhold til omgivelserne.

Andre støjende aktiviteter på deponeringsanlægget vil ikke blive ændret ved etablering

og drift af udvidelsen.

Tidligere støjberegninger i forbindelse med myndighedsbehandlingen af Etape II, a

har vist, at gældende støjgrænser i skel og omgivelser ikke ville blive overskredet.



7 Miljøbeskrivelse

7.1 Beboelse og erhverv

1

2

Figur 7-1Placering af beboelse og erhverv i projektets umiddelbare nærhed:

Beboelse

Landbrugsejendom

Erhverv

I området findes landbrugsejendommene Nymandsgård (1) og Glatved Nygård (2),

beboelsesejendommene langs Nymandsvej og Glatved Strandvej, samt kystanlæggene

Glatved Strand Industrihavn og Glatved Strand Ladeplads (3).

7.2 Plan- og fredningsmæssige bindinger

På Figur 7-2er vist de planmæssige bindinger og udpegninger, der har relevans for

hhv. landskab, jordbund og friluftsliv samt kulturarv. Projektområdet ligger i kystnærhedszonen.


3

43


Figur 7-2 Beskyttelseslinjer i projektområdet

Der er ikke i projektområdet registreret arkæologiske fundsteder eller udpeget arealer

af arkæologisk interesse. Ligeledes findes der ej heller indenfor projektområdet

beskyttede stendiger og beskyttelseslinjer for skov, å og strand ligger alle uden for

området.

7.3 Klimatiske forhold

De nærmeste målestationer, udvalgt som repræsentative for den oprindelige fortyndingsmodel

og dækkende referenceperioden 1961-1990, ligger henholdsvis nord

for Glatved ved Fornæs Fyr og sydvest for Ebeltoft. For disse stationer var gennemsnitsnedbøren

i referenceperioden henholdsvis 643 mm/år og 595 mm/år og

dermed altså betydeligt under gennemsnittet for landet som helhed. For referenceperioden

1961-1990 var landsgennemsnittet 712 mm/år

I 1981 blev Gravlev station, beliggende ved Glatved strand ca. 8 km SV for det

fremtidige deponi, taget i brug. I overlapsperioden 1981-1990 er den registrerede

nedbør målt til 627 mm svarende til 96 % af gennemsnittet for Fornæs og Ebeltoft.

Denne station vurderes som den mest repræsentative for området.

Der er foretaget en simpel vurdering af udviklingen i nedbørsmængden i området.

Udviklingen i Gravlev følger overordnet en tendens til stigende nedbørsmænge,

som også er set i resten af landet. Således var nedbøren i perioderne 82-90, 91-00,


BEK 719 BIL 1-5


01-07 henholdsvis 627 mm, 671 mm og 730 mm. Der forventes at ske en gennemsnitlig

øgning af nedbøren med 8-10 % sammenholdt med referenceperioden 1961-

1990 samt forekomme mere vinternedbør og kortere men kraftigere sommernedbør.

Modelberegninger indikerer, at der kan forventes stigninger i nettonedbør på

mellem 22-27 %.

Klimaforandringer

Det vurderes, at 1996-2005, hvor nedbøren er ca. 20 % højere end i DMIs referenceperiode

1961-1990, er repræsentativ i forhold til klimaforandringer indtil 2050.

Der forventes en yderligere stigning i nedbør, med nogle få procent af det anvendte.

Da denne ændring i nedbøren ikke ændrer væsentligt på forholdet mellem perkolatmængde

og grundvandsdannelse, bibeholdes fortyndingsfaktorerne i grundvandsmagasinet

i al væsentlighed. Derimod kan strømningsmønsteret ændres som

følge af højere grundvandsstand som til dels styres af havniveauet.

Balanceforholdet mellem grundvand og den marine recipient vil ændres, men det

udstrømmende vand set i forhold til den marine recipient er stadig meget begrænset,

så dette vurderes af mindre betydning. Der er til gengæld stor usikkerhed for,

hvilken effekt klimaforandring har på vandniveauet og vandstrøm i de indre danske

farvande og dermed betydningen for fortyndingen langs den berørte kyststrækning.

7.4 Geologi

Området består af kvartære aflejringer aflejret på Danien-kalk, hvis overflade i området

ligger i kote -10 til -30 m. Udbredte kvartære aflejringer bestående af sand,

grus, sten og blokke er baggrunden for etablering af grusgraven som i dag delvis er

indrettet som Reno Djurs' deponeringsanlæg for affald. De geologiske forhold ved

Glatved er yderligere beskrevet i en tidligere VVM-redegørelse (COWI, 1998).

Der er udarbejdet et nyt geologisk tværsnit baseret på boringer i området.


45


Deponi

Etape III

Figur 7-3 Geologisk tværsnit gennem Etape III:

DS Smeltevandssand

DG Smeltevandssand og -grus

ML Moræneler

DI Smeltevandssilt

K Kalk

Sammenholdt med geologiske tværsnit udarbejdet i forbindelse med af den tidligere

VVM-redegørelse (COWI, 1998) fremgår det, at kalkoverfladen generelt varierer

mellem kote -10 m og -30 m. Under deponeringsarealerne på etape III varierer

kalkoverfladen fra korte -20 m til kote -30 m. Over kalken er hovedsagelig aflejret

grovkornede glaciale sedimenter af sand, grus, sten og blokke. De mest grovkornede

aflejringer forekommer formodentlig i øst-vest gående erosionskanaler. Placeringen

af disse erosionskanaler er ikke veldefineret, men det vurderes, at de kvartære

aflejringer er stort set uforstyrrede, og ligger omtrent horisontalt.

Med hensyn til den horisontale udbredelse tyder de geologiske data på, at der generelt

forekommer relativt mere finkornede sedimenter (sand) mod syd mod Hoed Å,

mens de mere grovkornede sedimenter forekommer under områderne med råstofgravningen.

Det er nærliggende at antage, at de mest grovkornede lag ligger netop

der hvor der graves eller er blevet gravet efter råstoffer. Denne antagelse støttes af

potentialekort for området.

Aflejringerne under deponi Etape III består af varierende lag af sand, grus, sten og

blokke. De meget grovkornede lag af grus og sten veksler med relativt mindre

grovkornede lag af sand. De meget grovkornede lag har ikke kunnet følges i et bestemt

niveau under depotet. Det vurderes dog at lagene i størrelsesorden 20-30 m


Deponi DONG

BEK 719 BIL 1-6


under depotet består af højpermeable aflejringer hvorigennem der kan strømme

betydelige vandmængder.

Der er ikke på arealerne ler-forekomster, der vurderes egnede som en geologisk

barriere - hverken som in-situ barriere eller indbygget som en kunstigt etableret

barriere. Ligeledes vurderes det, at forekomsten af siltede sandmaterialer ikke uden

væsentlig bearbejdning er anvendelige til drænlag mv. Derimod er materialerne

velegnede som fyldmaterialer i anlægsarbejderne, bortset for siltede jordtyper i de

tidligere skyllehuller - disse materialer vil blive udskiftede og evt. benyttet som

afdækningsmaterialer.

7.5 Potentialekort

På basis af synkronpejlerunde udført d.18. juni 2008 er der udarbejdet et potentialekort,

der viser strømnings- vandspejlsforholdene i området. Selvom der er udarbejdet

potentialekort for 2010 og 2011 vurderes det, at datagrundlaget for potentialekortet

fra 2008 er det bedste og det mest gennemarbejdede.

Figur 7-4 Potentialekort


47


Potentialekurverne i områder længere inde i landet vest og nordvest for Reno Djurs

I/S' deponeringsområde er hovedsageligt baseret på ældre pejlinger, heriblandt enkelte

der går helt tilbage til boringernes udførselstidspunkt. Det er vurderet at disse

ældre pejlinger dog tilføjer kortet væsentlig værdi.

Grundvandets generelle strømningsretning går fra nordvest og mod sydøst ud mod

Kattegat. Det fremgår tydeligt, at grundvandet fra omgivelserne fra begge sider

bevæger sig mod det centralt beliggende delområde 3, hvor der tidligere blev gravet

grus.

Det fremgår af potentialekortet, at grundvandet, der strømmer under Etape III kun i

meget ringe grad bliver opblandet med grundvandet, der strømmer under de tidligere

etaper I og II beliggende syd og sydvest for etape III.

De hydrauliske gradienter er højst i den vestlige del og aftagende mod øst. Det vil

sige, at de lave gradienter findes i depotområdet og ud mod Kattegat. De lave hydrauliske

gradienter svarer til høje transmissivitetsværdier (T-værdier) og omvendt.

Dette er i overensstemmelse med T-værdier beregnet på basis af prøvepumpningstest.

På basis af potentialforholdene vurderes gradienten af grundvandsspejlet i de kvartære

aflejringer under deponiet i på gennemsnit omkring 2 0 /00.beregnet som gennemsnitsgradienten

mellem 0,5 m og 2 m potentialkurverne.

Der er direkte hydraulisk forbindelse mellem magasinet for det ferske grundvand

og havet via de grovkornede glaciale sedimenter. Dette fremgår dels af den geologiske

opbygning af området og dels af den konstaterede saltvandsindtrængning i

forbindelse med den tidligere kystnære oppumpning af grundvand til vaskning af

råstofmaterialer.

Udsivning af grundvand til havet

Som nævnt er grundvandsmagasinet frit, og der er derfor ikke mulighed for opbygning

af et kraftigt hydraulisk tryk ud mod havet, men derimod et fladt potentiale

med en grundvandskote på ca. 0 m i kystzonen. Der er således ikke tilstrækkeligt

tryk på grundvandet til, at opsivningen til havet vil foregå længere ude end i brændingszonen

som følge af saltvandets større densitet. Udledning til havet vil være

betinget af sedimenternes kornstørrelsesfordeling, og en evt. kanaldannelse ud mod

havet (opfyldt med grove sedimenter), der vil medføre en større lokal vandtransport.

7.6 Overfladevand (ferske og marin)

Ferske recipienter

Hoed Å er relativt klarvandet, og flere steder er der en kraftigt udviklet kantvegetation

af høje urter og rør-Græs, der tyder på nogen næringsstofbelastning. Hvor åen

løber gennem skoven er vandet mere brunt, formodentligt pga. humus.

Det fremgår af kommunens vandplan, at Hoed Å i den nedre del er målsat som laksefiskevand

(B1-målsat). Det drejer sig om strækningen fra nordvest for Balle og



til udløbet. Åen har et meget varieret forløb gennem marker, enge og bymæssig

bebyggelse.

Strækningen før udløbet ved Glatved Strand er sammen med den øvre del af Hoed

Å de strækninger, der har det største fald og de mest varierede fysiske forhold. De

danner derfor også grundlag for den mest varierede og værdifulde fiskefauna, og

vandløbet har her den bedste vandkvalitet.

Bunden består på disse strækninger af sand, grus og sten, og flere steder er der en

veludviklet grøde af Smalbladet Mærke, der giver skjul til fisk og smådyr. Langs

vandløbet vokser flere steder Rød-El, der giver skygge til vandløbet, befæster brinkerne

og er levested for fisk.

Det eneste vandområde, der findes i omgivelserne, er et mindre vandhul beliggende

på forstranden ud for den sydlige del af Reno Djurs området. Der er tale om et lavvandet,

temmelig tilgroet vandhul med vegetation domineret af rør-græs og buske,

der tyder på en vis næringsstofbelastning.

Marin recipient

Glatved Strand ligger ud mod Kattegat. Der er relativt dybt tæt under kysten og

dybden tiltager hurtigt. Der er ca. 8 m dybt 1 km fra land.

Det fremgår af Århus Amt recipientkvalitetsplan, at kysten langs Glatved Strand er

underlagt generel målsætning. Vandmiljøet skal være upåvirket eller må kun være

svagt påvirket af kulturbetingede faktorer.

Vandudskiftningen i Kattegat ud for Glatved Strand er betydelig. Der forekommer

hyppigt strømhastigheder på op til 1-2 m/s. De dominerende vandbevægelser er

nordgående. Bevægelserne er induceret af tidevand og af forskelle mellem densiteterne

af vandmasserne, samt meteorologiske forhold, der primært påvirker hydrografien

i Kattegat.

Der vurderes, at forekomme en god opblanding af vandmasserne det meste af året.

Der kan forekomme lagdeling, men kun dybere end 10 meter og primært mellem

20-30 meters dybde.

Vestenvind er den mest fremherskende vindretning. Ved Glatved Strand svarer vestenvind

omtrent til fralandsvind. Den medfører en udadgående strøm i overfladen,

væk fra land. Samtidig induceres en indadgående strøm langs bunden og ind mod

kysten. Denne strøm transporterer bundvand fra et område foran kysten ind mod

land, hvor det løftes op til overfladen helt inde ved kysten.

Det vurderes, at der er gode iltforhold ned til 10 m dybde. På dybere vand fra 20-30

m, kan der sensommer og efterår optræde iltsvindslignende forhold. Disse forhold

skyldes dog iltfattigt bundvand fra Kattegat og vurderes derfor ikke at kunne relateres

til udledninger fra kysten ved Glatved Strand.

Intet tyder på, at bundfaunaen ved Glatved Strand har været væsentligt påvirket af

iltsvind.


49


Sedimentet ud for Glatved Strand består primært af lyst finsand fra 2-3 m med lavt

indhold af organisk stof. Fra kystzonen og 50-75 m ud fra land er der en næsten

sammenhængende zone med sten. Bundforholdene er i øvrigt varierende med hård

bund og rest sediment af sand, grus og sten. Den hårde bund er bevokset af fastsiddende

alger (64 arter) ud til 10-12 m dybde. Vegetationens dækningsgrad vurderes

til at være væsentligt mindre end 50% i området foran Glatved Strand.

Forekomsten af bunddyr ud for Glatved Strand er blevet undersøgt fra 5-26 m dybde.

Biomassen af bunddyr er domineret af muslinger, mens der er flest arter af børsteorm

(VKI, 1992). Samlet vurderes bundfaunasamfundene ved Glatved Strand, at

være varierede, rige på arter og med et stort antal individer.

Der drives erhvervsfiskeri i området. Der fanges primært rødspætter og torsk, men

også mange andre arter. Området betegnes som rigt fiskeområde, og der fiskes intensivt

hele året.


BEK 719 BIL 1-8


8 Miljøpåvirkninger og

forureningsbegrænsende

foranstaltninger

Den primære spredning af miljøbelastende stoffer vurderes at kunne ske til grundvandet

og via dette til overfladevand ved deponeringsområdet. Det fremgår af potentialeforholdene,

at der næppe vil ske en væsentlig opblanding af det grundvand,

der strømmer under Etape III og det grundvand, der strømmer under deponeringsanlæggets

Etaper II og I.

I det efterfølgende er derfor alene påvirkningen fra Etape III beskrevet.

8.1 Spredning af miljøbelastende stoffer til

recipienter

Der er i det efterfølgende taget udgangspunkt i, at der ikke sker eller vil ske udvinding

af grundvandet nedstrøms for deponeringsanlægget, hvorfor der alene er set

på påvirkningen af den marine recipient.

De fremtidige deponeringsenheder på Etape III, A vil blive drevet aktivt med opsamling

og behandling af perkolatet. Der vil i etapens opfyldningsperiode henholdsvis

i efterbehandlingsperioden kun være meget begrænset perkolatudsivning -

gennem membransystemet - mindre end 1 % af det dannede perkolat.

Reno Djurs I/S agter at ansøge om nedsivningstilladelse for den del at perkolatet,

som kan nedsives uden at dette vil medføre en uacceptabel belastning af den marine

recipient. Som udgangspunkt vil dette omfatte perkolat fra enheder med asbest

og enheder med forurenet jord.

Perkolatet fra de øvrige enheder vil blive afledt til Auquadjurs' renseanlæg i Grenaa.

Reno Djurs I/S agter derudover, at undersøge mulighederne for at etablere en

lokal rensning på området, således at perkolatet efter rensning kan nedsives eller

udledes.

Ca. 30 år efter nedlukning af etapen, når perkolatet har en kvalitet, der kan accepteres

nedsivet i det omgivende grundvand og i recipienten, forventes deponeringsenhederne

på etapen at kunne overgå til passiv drift. Perkolatet fra de enkelte deponeringsenheder

kan da nedsives separat - f.eks. via nedsivningsanlæg langs etapens

nedstrøms afgrænsninger.

Som grundlag for ansøgningsmaterialet er udført en konservativ beregning af opblandingen

af grundvandet under Etape III, A. Denne beregning er vedlagt som


51


BEK 719 BIL 1-13

bilag C, hvortil der henvises for mængder og sammensætning af perkolat, baggrundsbelastning,

opblandingsforhold i grundvand og recipient, mv.

Der er i beregningen foretaget en forudsætning om, at perkolat fra enheder med

asbest og forurenet jord nedsives i nedsivningsanlæg ved etapen.

Det fremgår, at der for stort set alle stoffer ikke vil ske en overskridelse af recipientkvalitetskriterierne,

idet dog arsen - bl.a. på grund af en høj baggrundsbelastning

i det opstrøms grundvand - alene kan overholde kriterierne som tillægsværdi.

Det konkluderes således, at Miljøministeriets kriterier for alle stoffer, hvortil der er

stillet krav overholdes i det marine miljø.

8.1.1 Ferske recipienter

Den nærmest liggende ferskvandsrecipient er Hoed Å, syd for deponeringsanlægget.

På grund af potentialeforholdene vurderes, at grundvandsstrømmen generelt vil

være rettet bort fra Hoed Å. Kun ved en kraftigt forøget og næppe sandsynlig vandindvinding

i indvindingsboringer syd for åen, kan potentialebilledet evt. vendes,

således at nedsivet perkolat fra deponeringsanlæggets etape I og II kan påvirke den

nederste del af åen.

Det vurderes ligeledes på baggrund af potentialekortet ikke for sandsynligt, at

grundvandet under Etape III, A kan påvirke Hoed Å.

8.2 Indvirkning på landskabelige forhold

Under drift

Alle Reno Djurs I/S' aktiviteter på Etape III, A vil foregå enten nede i det tidligere

udgravningsområde - dvs. 12-20 m under det omgivende terræn eller bag afskærmende

voldanlæg ved anlæggets periferi. Reno Djurs I/S vil endvidere etablere en

midlertidig tilplantning med hurtigt voksende træer og buske langs deponiets kanter

på de steder, hvor dette måtte blive nødvendigt. Der er således i anlæggets

driftsperiode en effektiv afskærmning mod indsigt til anlæggets arealer.

Efter driftsperioden

Den eksisterende ydre skråning og overdrev ved Reno Djurs I/S østlige afgrænsning

bevares så vidt muligt uændret. Ved slutretableringen af anlægget forudsættes

benyttet næringsfattig mineraljord og kalk-rig overjord/kalk udgravet i forbindelse

med anlægsarbejderne. Herved fremmes spredningen og genetableringen af de

mange sjældne og lokalt udbredte plantearter i området.

Deponiets slutudformning tilsigter et kulturlandskab, der afspejler de aktiviteter,

der forudgående er sket i området, og følger den landskabsudformning, som er angivet

i den for området gældende lokalplan.

Indvirkningen på landskabet er nærmere beskrevet - bl.a. via visualiseringer - i Bilag

B.


H-30, H-31, H-32

H-26, H-27


Figur 8-1 Retableret terræn på Reno Djurs I/S deponeringsanlæg

8.3 Støj

De væsentlige støjkilder på virksomheden er neddelere, kompaktor, lastbilkørsel til

og fra området, samt intern kørsel med gummihjulslæssere og gravemaskiner.

Der er tidligere (Ødegaard & Danneskiold-Samsøe, Jylland ApS, 2001) foretaget

beregninger af støjbelastningen på omgivelserne fra driften af etape I. Ved beregningen

vurderedes på baggrund af tre referencepunkter ved de nærmestliggende

beboelser, at Reno Djurs I/S ikke vil overskride gældende grænseværdier under

normale driftsbetingelser. Forholdene - hvad angår støjkildernes styrke og det niveau

hvor de vil være aktive - er ikke ændret væsentligt under aktiviteterne på anlæggets

Etape II, A, og der ikke modtaget klager eller registreret uacceptabel støjpåvirkning

i omgivelserne herfra.

Ved overflytning af deponeringsaktiviteterne til Etape III, A vil der ikke ske en

ændring af kildestyrkerne af det benyttede materiel eller arbejdsintensiteten heraf.

Aktiviteterne vil ligeledes her ske bag afskærmende skrænter eller volde.

Det vurderes derfor, at der næppe vil ske en uacceptabel støjpåvirkning i omgivelserne

fra driften af Etape III, A.

8.4 Spildevand/overfladevand

Driften af Etape III, A vil ikke medføre forøget produktion og afledning af sanitært

spildevand fra deponeringsanlægget.

Overfladevand fra belagte arealer, hvilket alene omfatter adgangsvejen fra sorteringsområdet

til etapens centrale plads, vil blive nedsivet direkte langs samme.


53


BEK 719 BIL 1-8

H-22

H-22

BEK 719 BIL 1-12

Hvor der fra det omgivende terræn er risiko for, at afstrømmende overfladevand

kan trænge ind over deponeringsenhedernes afgrænsninger - f.eks. langs adgangsvejen

ved etapens afgrænsning vestlige, nordlige og nordøstlige afgrænsninger -

etableres en afskærende grøft med afledning herfra til det omgivende terræn eller

til nedsivning udenfor det membrandækkede område.

8.5 Lugt

Der kan ske en vis lugtafgivelse i forbindelse med driften af deponeringsanlægget

og herunder Etape III, A. Det vurderes, at lugtgener i omgivelserne vil være begrænsede,

idet der ikke vil blive deponeret affald med væsentlige mængder af let

omsætteligt organisk affald. Ligeledes vil de åbne forhold og den tætte beliggenhed

til kysten sikre en god opblanding.

8.6 Luft / støv og røg

Røg vil kun forekomme ved brand i affaldet på anlægget, hvilket i givet fald straks

vil blive håndteret i henhold til sikkerhedsbestemmelserne i driftsinstruksen.

I tørre perioder er der risiko for støvgener fra deponeringsanlægget. Der foretages

driftsmæssige tiltag til forebyggelse og afværgelse af støvgener.

Ved støvgener på eller uden for pladsen hidrørende fra aktiviteter på pladsen, befugtes

kilden til støvgenerne ved sprinkling.

8.7 Papir- og plastflugt

Ved håndtering af affald indeholdende papir og plastik, vil der kunne forekomme

papir- og plastflugt i tilfælde af blæsevejr.

Papir- og plastflugt bekæmpes gennem kompaktering af det modtagne affald, daglig

afdækning, og ved at det opfanges på flytbare hegn, der placeres nær affaldstippen

samt hegnet/voldene omkring etapen og hele centeret.

Reno Djurs I/S foretager løbende renholdelse af pladsen samt de tilstødende arealer.

8.8 Skadedyr

Der modtages normalt ikke affaldstyper, der er fødeemner for skadedyr.

Hvis der konstateres skadedyr på anlægget, bekæmpes disse ved at sikre mindst

mulig tilgængelighed af mulige fødeemner gennem grundig kompaktering af affaldet

og daglig afdækning.

Personalet vil ved jævnlige eftersyn og i det daglige være opmærksomme på tegn

på skadedyr. Såfremt der konstateres skadedyr på deponeringsanlægget, underrettes

Norddjurs kommunes skadedyrsekspert, således at en effektiv bekæmpelse kan

påbegyndes.


H-38, H-39, H-40

BEK 719 BIL 1-12


8.9 Driftsforstyrrelser og uheld

Under forudsætning af, at der kun modtages godkendte affaldstyper, vurderes risikoen

for, at der opstår driftsforstyrrelser eller uheld - der kan medføre væsentlig

øget forurening - som værende meget lille.

Personalet på Reno Djurs I/S´ deponeringsanlæg er instrueret om egenskaberne af

de stoffer der håndteres, om de sikkerhedsforanstaltninger der skal overholdes, og

om forholdsregler i tilfælde af spild eller brud på emballage.

Personalet er ligeledes ved den gældende driftsinstruks instrueret om de foranstaltninger

til imødegåelse af driftsforstyrrelser og uheld.


55


H-22 til H-36

BEK 719 BIL 1-8

H-36

9 Forebyggende og afhjælpende

foranstaltninger

Udformningen af de forebyggende og afhjælpende foranstaltninger i form af tekniske

og driftsmæssige tiltag, der påtænkes gennemført på etape III, A, er beskrevet i

afsnit 6 ovenfor.

De følgende afsnit giver en overordnet beskrivelse af de bagvedliggende principper

for forebyggende og afhjælpende foranstaltninger i forbindelse med drift af etapen

Det er kendskabet til det affald, der deponeres, der udgør det væsentligste element i

miljøbeskyttelsen. Derudover gennemføres en række forebyggende og afhjælpende

foranstaltninger gennem den daglige drift af deponeringsenhederne. Endeligt foretages

der kontrol af grundvand og overfladerecipient.

Princippet for etapens drift er, at tilstrømning og afstrømning til hver en tid kendes,

og at det via kontrolprogrammerne er muligt at kende miljøpåvirkningerne.

Ved projekteringen af etape III, A anvendes de nyeste teknologier på området.

Et andet væsentligt element i miljøbeskyttelsen er driftspersonalets bevidsthed og

færdigheder i forbindelse med affaldshåndtering på deponeringsanlægget.

9.1 Perkolatdannelse

Via moniterings- og kontrolprogrammerne følges påvirkningerne på grundvand og

recipient nøje. Hvis der imod forventning viser sig at der er en uacceptabel påvirkning

med perkolat fra deponeringsenheder på etapen, kan der etableres en tæt afdækning

af de aktuelle deponeringsenheder. Derved reduceres perkolatdannelsen

til et minimum.

Retableringen af terrænet over etapen og slutafdækningens opbygning er planlagt

udformet således, at perkolatdannelsen kontrolleres uden at infiltration forhindres,

dvs. med materialer, der ikke medfører en tæt slutafdækning, men tillader en vis

infiltration til affaldet.

Der foretages en registrering af mængden af perkolat, der pumpes bort fra de enkelte

deponeringsenheder.

9.2 Grundvandsforurening

På etapen etableres for hver deponeringsenhed et membransystem og et separat

system til opsamling af perkolatet. Dermed kan perkolatet med en høj grad af sik-


BEK 719 BIL 1-12

I-37

BEK 719-BIL 2-4


kerhed fjernes fra oversiden af membransystemet og således reduceres risici for

forurening af grundvand og recipient.

Opsamlet perkolat transporteres til rensning på kommunalt renseanlæg, medmindre

analyser af perkolatsammensætningen viser, at det uden fare kan nedsives eller udledes

til recipienten. I det omfang at der fremtidigt etableres faciliteter for rensning

af perkolatet på stedet vil disse blive benyttet.

Moniterings- og kontrolprogrammet for perkolat, grundvand og recipient giver mulighed

for at følge udviklingen i perkolatmængde og sammensætning nøje, ligesom

en evt. påvirkning af grundvand og recipient kan afsløres.

9.3 Drift

Reno Djurs I/S agter inden etableringen af de første deponeringsenheder på etapen

at revidere den nuværende driftsinstruks således, at alle aktiviteter på etapen inkluderes.

Driftsinstruksen vil ligesom som nu indeholde en beskrivelse af de driftsmæssige

procedurer, der skal følges for at imødegå risici for driftsforstyrrelser og uheld.

Den gældende driftsinstruks indeholder en sikkerhedsinstruktion, der beskriver de

procedurer, der skal følges i tilfælde af, at der alligevel opstår driftsforstyrrelser

eller uheld med potentiel fare for forurening af omgivelserne.

Sikkerhedsinstruktionen omhandler alle forhold, der har sikkerhedsmæssig betydning

for ansatte hos Reno Djurs I/S. Disse omfatter forholdsregler ved ulykker,

uheld, brand, samt personlige forholdsregler ved håndtering af affaldet så som

færdsel på pladsen, arbejdsbeklædning, indtag af mad og drikke på pladsen mv.

Der er videre indarbejdet en beredskabsplan i ovennævnte driftsinstruktion, som

skal tages i anvendelse, såfremt der opstår brand eller eksplosion på deponeringsanlægget

eller på oplaget af forbrændingsegnet affald.

9.4 Kontrolprogrammer

Etapen etableres med membransystem og perkolatopsamlingssystem, og perkolatet

ledes separat fra enheden frem til det centrale måle- og reguleringsbygværk. Det er

herved muligt, at udtage prøver af perkolatet fra de enkelte deponeringsenheder og

at registrere mængden af det perkolat, der bortpumpes fra enhederne.

Der vil alene blive udtaget perkolatprøver i deponeringsenhedernes aktive fase,

dvs. indtil overgangen til passiv drift.

9.5 Uddannelse og træning

Driften af Etape III, A varetages af de samme medarbejdere og den samme ledelse,

som forestår driften af deponeringsanlægget i sin helhed. Alle medarbejdere og

ledelsespersoner har de relevante uddannelsesbeviser, jf. vilkår i den nugældende

miljøgodkendelse.


57


I-37

BEK 719 BIL 1-8

10 Moniterings- og kontrolprogram

Kontrolrutinerne for de enkelte funktioner er beskrevet i de efterfølgende afsnit.

Omfanget af egenkontrollen omfatter bl.a. kontroller for:

› accept af affald til deponering

› perkolat, grundvand og overfladevand

› støj

› andet (lugt, støv, skadedyr etc.).

10.1 Affald

Kun affald, der

› har den fornødne dokumentation for affaldstype og oprindelse, samt

› ved modtagekontrollen viser sig at være i overensstemmelse med den medfølgende

dokumentation,

vil blive modtaget på deponeringsanlægget til deponering.

Ethvert læs affald, der modtages på deponeringsanlægget registreres i henhold til

retningslinjerne i driftsinstrukserne med angivelse af mængde, karakteristika og

oprindelse, leveringsdato, producent og for farligt affald den nøjagtige placering på

deponeringsenheden.

Der foretages visuel inspektion af ethvert læs både ved indgangen til anlægget og

på deponeringsstedet. Der sker yderligere kontrol ved begrundet mistanke om

uoverensstemmelse mellem affaldet og dets dokumentation.

10.2 Perkolat

Formålet med monitering af perkolatet er at beskrive perkolatets sammensætning,

forureningsgrad og udviklingen i denne, samt den dannede perkolatmængde.

Der foreslås udtaget og analyseret perkolatprøver efter kontrolprogrammet for anlæggets

Etape II, A - dvs. 4 gange årligt med udførelse af analyser efter et rutineprogram

3 gange og et udvidet program 1 gang årligt.. Alle analyser vil blive foretaget

på akkrediteret laboratorium.

Der udtages kun prøver i deponeringsenhedens aktive fase - dvs. indtil anlægget er

overgået til passiv drift.


BEK 719 BIL 1-9

BEK 719 BIL 1-7


10.2.1 Analyseparametre

Udtagning af prøver og analyser af samme vil følge det samme program som for

deponeringsanlæggets Etape II, A, dvs. med 4 årlige prøvetagningsrunder - 3 med

rutine analyseprogram og 1 med et udvidet analyseprogram.

10.2.2 Mængder

Der foretages en registrering af mængden af perkolat, der ledes bort fra de enkelte

deponeringsenheder.

10.2.3 Meteorologiske data

Data om nedbørsmængder og fordampning rekvireres gennem DMI's GRID-system

og indføres i årsrapporten.

Baseret på disse data gennemføres beregningsmæssige vurderinger af den samlede

perkolatproduktion til kontrol med de registrerede perkolatmængder fra deponeringsenhedernes

perkolatopsamlingssystem.

10.3 Grundvand

I overensstemmelse med godkendelsen af anlæggets Etape II, A er etableret 7 moniteringsboringer.

I forbindelse med etableringen af Etape III, A foreslår Reno

Djurs I/S, at der etableres yderligere 2 opstrøms. Det undersøges, om de eksisterende

boringer - DGU nr. 81.195 og 81.207 - kan anvendes til udtagning af grundvandsprøver.

Såfremt dette er muligt foreslås disse inddraget som moniteringsboringer

for etapen. I modsat fald påregnes etableret 2 nye nedstrøms moniteringsboringer

med stort set samme placering

Placeringen af de eksisterende og foreslåede nye boringer fremgår af nedenstående

figur. Boringerne agtes etableret i forbindelse med gennemførelsen af anlægsarbejderne

for den første fase af deponeringsenhederne.


59


Figur 10-1 Moniteringsboringer

Ny boring

Eksisterende boring

Potentialeforhold

Under deponeringsanlæggets aktive fase gennemfører Reno Djurs I/S 2 gange årligt

pejlinger af grundvandet i de moniteringsboringer, der er knyttet til deponeringsområderne.

Derudover foretager Elsam A/S tilsvarende moniteringer. Resultaterne

fra alle pejlingerne registreres hos Reno Djurs I/S.

Formålet med registrering af vandstanden er, at

› verificere de beskrevne strømningsforhold i området. Dette gælder specielt

strømningsretning og variationerne i denne, strømningsforholdene nær recipienter,

de vertikale trykforskelle i området og sæsonvariation i grundvandsstand.


BEK 719 BIL 1-7

BEK 719 BIL 1-7


› konstatere eventuelle ændringer i strømningsforhold f.eks. i forbindelse med

ændring af vandløb eller indvindingsforhold.

Placeringen af nuværende pejle- og moniteringsboringer fremgår af ovenstående

figur.

Grundvandsprøver

Formålet med grundvandskontrollen er:

› Vurdering af baggrundsniveauet i området opstrøms deponeringsanlægget.

› Bestemmelse af vandkvaliteten i grundvandsmagasinet til nærmere vurdering

af belastningen af recipienten (Kattegat)

Det foreslås, at der i de 4 nye moniteringsboringer udtages grundvandsprøver 2

gange årligt og at de analyseres efter det samme program, som for deponeringsanlæggets

Etape II, A. Alle analyser foretages af akkrediteret laboratorium.

10.4 Recipienter

Da Reno Djurs I/S´ deponeringsanlæg er beliggende umiddelbart ud til kysten, skal

grundvandskontrollen suppleres med (evt. erstattes af) recipientmonitering af Kattegat.

I henhold til godkendelsen af deponeringsanlæggets Etape II, A er der gennemført

recipientundersøgelse i 2011. Der kunne ikke ved denne undersøgelse påvises

en påvirkning af recipienten. Undersøgelserne er skemasat til at skulle foretages

hvert 5.år. Der netop i 2011 gennemført en sådan undersøgelse samordnet med

recipientundersøgelse for DONG's deponi

Det foreslås på baggrund af de hidtidige undersøgelser, at der samlet foretages lignende

recipientundersøgelser omfattende hele deponeringsanlægget hvert 10. år.

Efter endt deponering fortsætter kontrolprogrammet efter ovenstående retningslinjer

indtil deponeringsenhederne overgår til passiv drift.

10.5 Kriterier for at gøre aktive systemer passive

Inden der tages endelig stilling til at lade etapen overgå fra aktiv til passiv drift skal

koncentrationsniveauerne i perkolatet have været stabile og på samme niveau eller

mindre end beregnede accepterede koncentrationer i en periode på mindst 2 år.

Det skal på baggrund af kendte udvaskningsdata fra affaldets grundlæggende karakterisering

og overensstemmelsestestning sandsynliggøres, at der ikke herefter

vil ske uacceptable stigninger i koncentrationerne, hvorved recipientkvalitetskriterierne

kan blive overskredet.

10.6 Støj

Målinger/beregninger til dokumentation for at støjvilkår er overholdt vil finde sted

på tilsynsmyndighedens forlangende.


61


10.7 Luft

På deponeringsenhederne for blandet affald og for shredder affald vil der blive foretaget

monitering af hvor meget deponigas, der dannes.

10.8 Dokumentation

10.8.1 Årsrapport

Reno Djurs I/S indrapporterer resultaterne af egenkontrollen i en årsrapport til tilsynsmyndigheden.

Resultaterne fra egenkontrollen for Etape III, A indeholdes i denne årsrapport.



Bilag A Indretningsplan


63


Bilag B Landskabsplan



Bilag C Beregning af belastning på

kystvandet


65


Inert affald



Bilag D Positivliste

EAK-kode Affaldsfraktion Affaldsoprindelse

10 11 03 Affaldsglasbaserede fibermaterialer Affald fra fremstilling af glas og glaspro-

10 11 12 Affaldsglas, bortset fra affald henhørende under 10

11 11

dukter

17 01 01 Beton Beton, mursten, tegl og keramik

17 01 02 Mursten

17 01 03 Tegl og keramik

20 01 02 Glas Separat indsamlede fraktioner (med undtagelse

af 15 01)

20 02 02 Jord og sten Have- og parkaffald (inkl. affald fra kirkegårde)


02 04 01 Jord fra rengøring og vask af roer Affald fra sukkerfremstilling

06 03 14 Salte i fast form og opløsninger heraf, bortset fra

affald henhørende under 06 03 11 og 06 03 13


Affald fra fremstilling, formulering, distribution

og brug af salte og opløsninger

heraf samt metaloxider

06 08 99 Andet affald, ikke andetsteds specificeret Affald fra fremstilling, formulering, distribution

og brug af silicium og siliciumderi-

10 01 01 Bundaske, slagge og kedelstøv (bortset fra kedelvater

Affald fra kraftværker og andre forbrænstøv

henhørende under 10 01 04)

dingsanlæg (med undtagelse af 19)

10 01 02 Flyveaske stammende fra kul

10 01 03 Flyveaske fra tørv og ubehandlet træ

10 01 99 Andet affald, ikke andetsteds specificeret

10 02 01 Affald fra slaggebehandling Affald fra jern- og stålindustrien

10 02 02 Ubehandlet slagge


10 03 02 Anodeaffald Affald fra termisk baserede aluminiums-

10 03 05 Aluminiumoxidaffald

værker

10 03 20 Støv fra røggasrensning, bortset fra affald henhørende

under 10 03 19

10 03 22 Andet partikelformet materiale og støv (herunder

fra kuglemøller), bortset fra affald henhørende

under 10 03 21


10 04 99 Andet affald, ikke andetsteds specificeret Affald fra termisk baserede blyværker

10 05 99 Andet affald, ikke andetsteds specificeret Affald fra termisk baserede zinkværker

10 06 01 Slagge fra primær og sekundær forarbejdning Affald fra termisk baserede kobberværker

10 06 02 Slagge og afskummet materiale fra primær og

sekundær forarbejdning

10 06 04 Andet partikelformet materiale og støv


10 07 01 Slagge fra primær og sekundær forarbejdning Affald fra termisk baserede sølv-, guld- og

10 07 02 Slagge og afskummet materiale fra primær og

sekundær forarbejdning

platinværker

10 07 03 Fast affald fra røggasrensning

10 07 04 Andet partikelformet materiale og støv



10 08 04 Partikelformet materiale og støv Affald fra andre termisk baserede ikke-

10 08 09 Andre slagger

jernmetalværker

10 08 11 Slagge og afskummet materiale, bortset fra affald

henhørende under 10 08 10

10 08 16 Støv fra røggasrensning, bortset fra affald henhørende

under 10 08 15

10 08 18 Slam og filterkager fra røggasrensning, bortset fra

affald henhørende under 10 08 17


10 09 03 Ovnslagge Affald fra jernstøberier

Farligt affald


10 10 03 Ovnslagge Affald fra metalstøberier

10 11 05 Partikelformet materiale og støv Affald fra fremstilling af glas og glaspro-

10 11 10 Affald af råvareblandinger før termisk behandling,

bortset fra affald henhørende under 10 11 09

dukter

10 11 16 Fast affald fra røggasrensning, bortset fra affald


10 12 03 Partikelformet materiale og støv Affald fra fremstilling af keramikvarer,

10 12 06 Kasserede forme

mursten, tegl og byggematerialer

10 12 10 Fast affald fra røggasrensning, bortset fra affald


10 13 04 Affald fra brænding og læskning af kalk Affald fra fremstilling af cement, kalk og

10 13 06 Partikelformet materiale og støv (med undtagelse

af 10 13 12 og 10 13 13)

mørtel og produkter baseret herpå

12 01 01 Filspåner og drejespåner af jern Affald fra formning, tildannelse samt fy-

12 01 02 Metalstøv og -partikler af jern

sisk og mekanisk overfladebearbejdning af

12 01 03 Filspåner og drejespåner af ikke-jernmetal metal og plast

12 01 04 Metalstøv og -partikler af ikke-jernmetal

12 01 13 Affald fra svejsning

15 01 04 Metalemballage Emballageaffald

16 11 02 Kulstofbaserede foringer og ildfaste materialer fra

metallurgiske processer, bortset fra affald henhørende

under 16 11 01

Affald fra foringer og ildfaste materialer

16 11 04 Andre foringer og ildfaste materialer fra metallurgiske

processer, bortset fra affald henhørende under

16 11 03

16 11 06 Foringer og ildfaste materialer fra ikkemetallurgiske

processer, bortset fra affald henhørende

under 16 11 05

17 02 02 Glas Træ, glas og plast

17 06 04 Isolationsmateriale, bortset fra affald henhørende Isolationsmateriale og asbestholdige byg-

under 17 06 01 - 17 06 03

gematerialer

17 06 05 Asbestholdige byggematerialer

17 08 02 Gipsbaserede byggematerialer, bortset fra affald


Gipsbaserede byggematerialer

17 09 04 Blandet bygnings- og nedrivningsmateriale bortset Bygnings- og nedrivningsaffald med TOC

fra affald henhørende under 17 09 01, 17 09 02 og

17 09 03 fra bygnings og nedrivningsaffald

< 5% og PCB < 50 ppm

19 01 02 Jernholdigt materiale fjernet fra bundaske Affald fra forbrænding eller pyrolyse af

19 01 12 Bundaske og slagge, bortset fra affald henhørende

under 19 01 11

affald

19 01 14 Flyveaske, bortset fra affald henhørende under 19

01 13

19 04 01 Forglasset affald Forglasset affald og affald fra forglasning


19 10 03 Den lette fraktion og støv indeholdende farlige

stoffer

Affald fra fragmentering af metalholdigt

affald

17 06 01 Isolationsmateriale indeholdende asbest Bygnings- og nedrivningsaffald

17 06 06 Asbestholdige byggematerialer, støvende


67


Blandet affald


Ingen EAK

kode

Diverse deponeringsegnet affald. Med dette menes

læs med både mineralske forbrændingsegnede

affaldstyper fra kilder hvor forsortering ikke har

været mulig og som ikke kan adskilles uden forholdmæssig

store omkostninger.

07 01 99 Andet affald, ikke andetsteds specificeret Affald fra fremstilling, formulering, distri-

10 09 05 Ubenyttede støbekerner og -forme indeholdende

farlige stoffer

bution og brug

af primære organisk-kemiske forbindelser

Affald fra jernstøberier

10 09 06 Ubenyttede støbekerner og -forme, bortset fra

affald henhørende under 10 09 05

10 09 07 Brugte støbekerner og -forme indeholdende farlige

stoffer

10 09 08 Brugte støbekerner og -forme, bortset fra affald


12 01 05 Plastspåner Affald fra formning, tildannelse samt fy-

12 01 16 Affald fra sandblæsning indeholdende farlige stofsisk og mekanisk overfladebearbejdning af

fer

metal og plast

12 01 17 Affald fra sandblæsning, bortset fra affald henhørende

under 12 01 16

16 06 04 Alkaliske batterier (undtagen 16 06 03) Batterier og akkumulatorer

16 06 05 Andre batterier og akkumulatorer

17 02 04 Hård PVC til deponi Glas, plast og træ, som indeholder eller er

forurenet med farlige stoffer

17 05 03 Jord og sten indeholdende farlige stoffer Olieforurenet jord

17 05 04 Jord og sten, bortset fra affald henhørende under Tungmetalforurenet jord

17 05 03

Lettere forurenet jord

17 09 04 Blandet bygnings- og nedrivningsmateriale bortset

fra affald henhørende under 17 09 01, 17 09 02 og

17 09 03 fra bygnings og nedrivningsaffald

19 02 03 Forblandet affald, som udelukkende består af ikkefarligt

affald


Olieforurenet jord med fremmedlegemer

Tungmetalforurenet jord med fremmedlegemer

Lettere forurenet jord med fremmedlegemer

Bygnings- og nedrivningsaffald med TOC

> 5% og PCB < 50 ppm

Affald fra fysisk/kemisk behandling af

affald (herunder fjernelse af chrom eller

cyanid samt neutralisering)

Affald fra aerob behandling af fast affald

19 05 01 Ikke-komposteret fraktion af kommunalt indsamlet

affald og lignende affald

19 05 02 Ikke-komposteret fraktion af animalsk og vegetabilsk

affald

19 05 03 Kompost, som ikke overholder specifikationerne

19 06 04 Fermentat fra anaerob behandling af kommunalt

indsamlet affald

Affald fra anaerob behandling af affald

19 06 06 Fermentat fra anaerob behandling af animalsk og

vegetabilsk affald

19 08 01 Ristegods Affald fra spildevandsrensningsanlæg,

19 08 05 Slam fra behandling af byspildevand

ikke andetsteds specificeret

19 08 14 Slam fra anden behandling af industrispildevand,

bortset fra affald henhørende under 19 08 13

20 03 03 Affald fra gadefejning Andet kommunalt indsamlet affald


Bilag E Beregning af belastning på

kystvandet - langtidstilstand


69


Bilag F Forslag til vilkårsændringer

Reno Djurs I/S forslår, at der som konsekvens af godkendelsen af Etape III, A foretages

følgende ændringer/tilføjelser af vilkårene for deponeringsanlægget.

Vilkår A1

"opdateret" slettes.

" nr. 650 af 29. juni 2001" erstattes af "nr. 719 af 24. juni 2011"

Vilkår B1

Vilkåret bortfalder idet det er opfyldt og alene havde relevans for Etape II, A

Vilkår C1

"lokalplan 116,. der er vedtaget af Grenå Byråd 7. marts 1995" erstattes af "den

gældende lokalplan for området"

Vilkår C3

"kalksandsten" erstattes af "kalksandsmaterialer"

Vilkår C4

"650 af 29. juni 2001" erstattes af "719 af 24. juni 2011"

Vilkår D1

Der tilføjes: "Den totale mængde til deponering på Etape III, A må ikke overstige

3,0 mio. m 3 "

Vilkår D2

Der tilføjes:

"4) Mineralsk affald med et PCB indhold på mindre ens 50 mg/kg TS må deponeres

et særskilt område på en enhed til mineralsk affald

5) Blandet affald med et PCB indhold på mindre ens 50 mg/kg TS må deponeres

et særskilt område på en enhed til blandet affald

Vilkår D5

"På deponeringsanlæg med blandet affald skal der foretages monitering af, hvor

meget deponigas, der dannes." Udgår da dette er beskrevet af ´´i vilkår G3.

Vilkår D6

Vilkåret erstattes i sin helhed af:

"I driftsperioden skal der minimum en gang årligt og for hver af deponeringsanlæggets

enheder foretages en opgørelse af det samlede deponeringsareal, mængde

og sammensætning af det deponerede affald, deponeringsmetoder, tidspunkt for og

varigheden af deponeringen, samt en beregning af deponeringsanlæggets samlede

restvolumen. I efterbehandlingsperioden erstattes ovenstående opgørelse af en registrering

af sætningerne i det deponerede affald."


Vilkår F1


"lokalplan 116" erstattes af "den gældende lokalplan for området"

Vilkår G3

"registreres gasdannelse" erstattes af "registreres gas emission fra nedlukkede enheder"

idet der altid vil være gasdannelse - og dermed gas emission - fra alle enheder,

der indeholder bio-omsætteligt materiale. I driftsperioden, hvor enhederne er

åbne - er det i praksis stort set umuligt at forhindre en gas emission fra disse enheder.

Vilkår J3

"Etape II,a" ændres til "deponeringsanlægget"

Vilkår J6

"pumpe- og målebrønd" erstattes af "samlebrønd"

Vilkår J7

"Målebrøndene" erstattes af "Afledningen af perkolatet fra de enkelte enheder"

Vilkår J10

Efter "lokalt i planområdet" tilføjes "ved lokal vejrstation eller ved DMI's GRIDdata

i det omfang at disse er repræsentative herfor. Registreringerne er "

I tabel over klimadata udgår temperatur, vindretning og styrke, samt luftfugtighed.

Vilkår K1

" … 5 moniteringsboringer, heraf 3 opstrøms og 2 nedstrøms for deponeringsanlægget."

ændres til " … 9 moniteringsboringer. heraf 5 opstrøms og 4 nedstrøms

for deponeringsanlægget."

Vilkår N1

Hele vilkårsteksten udgår og erstattes af følgende:

"Der skal forud for ibrugtagning af nye deponeringsenheder på anlægget foreligge

en godkendelse af sikkerhedsstillelsens størrelse og grundbeløbet for enhederne på

etapen. Fastsættelsen foretages af godkendelsesmyndigheden senest i forbindelse

med accept af detailprojektet, jf. vilkår A1.

Beløbsstørrelse og sikkerhedsstillelsesordning skal endvidere være accepteret af

tilsynsmyndigheden, jf. vilkår N4.

Sikkerhedsstillelsen skal endvidere omfatte modtageområdet og grundbeløbet skal

pristalsreguleres i overensstemmelse med entrepriseindekset for jordarbejder mv."

Positivlisten

Under "Farligt affald" udgår

"17 09 03 Andet bygnings- og nedrivningsaffald (herunder blandet affald) indeholdende

farlige stoffer"


71


Under "Mineralsk affald" tilføjes:

17 09 04 Blandet bygnings- og nedrivningsmateriale bortset fra

affald henhørende under 17 09 01, 17 09 02 og 17 09

03 fra bygnings og nedrivningsaffald

Under "Blandet affald" tilføjes:

17 09 04 Blandet bygnings- og nedrivningsmateriale bortset fra

affald henhørende under 17 09 01, 17 09 02 og 17 09

03 fra bygnings og nedrivningsaffald

Bygnings- og nedrivningsaffald med TOC <

5% og PCB < 50 ppm

Bygnings- og nedrivningsaffald med TOC >

5% og PCB < 50 ppm

Ansøgning - Norddjurs Kommune

Transform your PDFs into Flipbooks and boost your revenue!

Ansøgning - Norddjurs Kommune

Transform your PDFs into Flipbooks and boost your revenue!

Delete template?

Save as template ?
