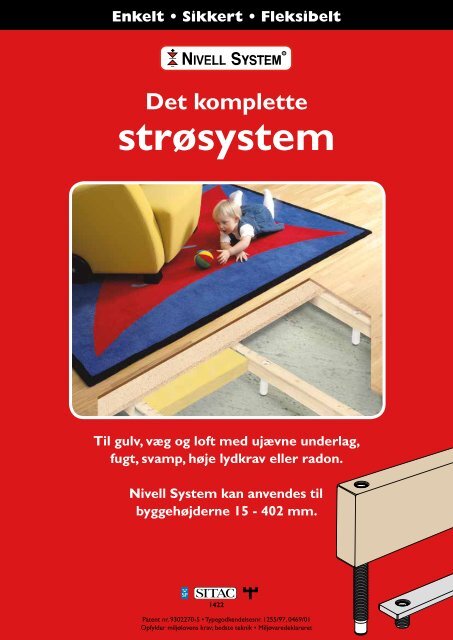

strøsystem - Nivell System

Enkelt • Sikkert • Fleksibelt
Det komplette
strøsystem
Til gulv, væg og loft med ujævne underlag,
fugt, svamp, høje lydkrav eller radon.
Nivell System kan anvendes til
byggehøjderne 15 - 402 mm.
1422
Patent nr. 9302270-5 • Typegodkendelsesnr. 1255/97, 0469/01
Opfylder miljølovens krav; bedste teknik • Miljøvaredeklareret

Ideen til Nivell System kommer fra to bygnings-
arbejdere. Mange års erfaring med det tunge og
tidskrævende arbejde med at nivellere og rette
betongulve op forstærkede overbevisningen om, at
der måtte findes en både bedre og enklere løsning.
Med en god portion ambition og ideer kastede de
sig over opgaven. I 1993 lykkedes det dem at tage
patent på Nivell System. Siden da har Nivell System
udviklet sig til et heldækkende byggesystem til
undergulve, som er typegodkendt af Sitac. I dag
er ikke blot problemet med ujævnt underlag løst.
Den geniale konstruktion har også løst problemer i
forbindelse med høje lydkrav, og “syge huse” er nu
en saga blot for dem, der vælger Nivell System.

Indholdsfortegnelse
Det komplette strøsystem
4-5 Nivell System - anvendelsesområder
6 Det robuste gulvstrøsystem
7 Gulvtyper
8 Lyddæmpende gulv
9 Gulvventilation
10 Sports-, aktivitets- og “installationsgulv”
Vægge og loft
11 Miljøloven / Typegodkendt
12 Det fleksible strøsystem
Systembeskrivelse
14-16 Monteringsråd
17-19 Komponenter og værktøj til …
20 Gulvventilation - hvornår?
21 Gulvventilation
22 Systemløsninger og blæseralternativer
23 AD-profilen / BS-dysen
24 Lyddæmpning
25-26 Selvkontrolplan 6:2 1
Montering af strøer
27 Underlag til gulvventilation
28 Selvkontrolplan 6:2 2
Ventilationsmontering
29 Selvkontrolplan 6:2 5
30 Artikler
Lyddæmpende gulv
31 Egne notater
Nivell System

Nivell System
Det komplette
strøsystem til …
Syge huse
Ujævne underlag
Høje lydkrav
Gulv til installationer
Gulv med dæmpende egenskaber
Nivell System
kan anvendes i …
Boliger
Skoler og daginstitutioner
Kontorer
Industrier
Offentlige bygninger
Sports-/aktivitetsgulv
Kontakt Nivell System …
- Vi hjælper dig med dine gulve!
Økonomi
Funktion/kvalitet
Miljø
er indlysende størrelser for os,
når vi anbefaler en løsning.
4

Det robuste gulvstrøsystem
En genial løsning
Nivell System er et enkelt og smidigt system til gulvopretning, der er let at montere. Hver detalje i systemet er typegodkendt
(dog ikke plaststrøer), hvilket sikrer en robust og stabil gulvkonstruktion, som løser mange forskellige gulvproblemer.
Den høje kvalitet i alle detaljer garanterer et godt slutresultat. Nivell System er miljøvaredeklareret, opfylder kravene i miljøloven
hvad angår “principper for bedst mulige teknik” og er et fuldt integreret system, hvis funktioner og kontrollerbarhed
er garanteret. Få flere oplysninger ved at gå ind på www.nivellsystem.se, eller læs brochuren “Byg”.
6

Gulvtyper
Eksempel på standardgulv
Byggehøjder fra 44 mm til 386 mm til overkant af strøer. Se brochuren “Byg” for at få flere oplysninger.
Byggehøjde 44-100 mm med strøer Byggehøjde 55-111 mm med strøer Byggehøjde op til 386 mm med strøer
art. nr. 200 og skrue 501. art. nr. 201 og skrue 501. art. nr. 204 og skrue 530. c/c 600 med
skruestøtte 570. Ellers c/c 300.
Eksempel på lyddæmpende gulv
Byggehøjde fra 35 mm til 402 mm. Se brochuren “Lyd” for at få flere oplysninger om lydgulv.
Byggehøjde fra 35 mm med strøer Byggehøjde 55-127 mm med strøer Byggehøjde op til 402 mm med strøer
art. nr. 300, skrue 506 og betonskrue 914. art. nr. 201 og skrue 503. art. nr. 204 og skrue 535. c/c 600 med
skruestøtte 570. Ellers c/c 300.
Eksempel på sports-, lege- og aktivitetsgulv LP/lavprofilgulv
Byggehøjde fra 35 mm til 402 mm. Byggehøjde fra 15 mm.
Byggehøjde fra 35 mm med strøer Byggehøjde op til 402 mm med strøer Byggehøjde fra 15-66 mm med strøer art. nr.
art. nr. 300 og skrue 506. c/c 300. art. nr. 204 og skrue 535. c/c 300. 300, skrue 506 og betonskrue 913. Gulvskinnen
monteres med Nivell tætnings-/monteringsmasse
art. nr. 1421 mellem pladen og strøen.
“Installationsgulv” Industrigulv, høj belastning
Frihøjde for installationer 399 mm. Kan bygges til meget høje belastninger, byggehøjde 80-165 mm.
Med strø art. nr. 202 og skrue 535 Byggehøjde fra 80 mm med strøer Byggehøjde op til 165 mm med strøer
opnås en frihøjde på maks. 399 mm art. nr. 202 og skrue 525. c/c 300. art. nr. 204 og skrue 525. c/c 300.
c/c 600 med skruestøtte 570. Ellers c/c 300. Kontakt Nivell for at få flere oplysninger.
7

Lyddæmpende gulv
21-28 dB trinlyddæmpning (afhængig af ydre forhold)
Nivell Systems lyddæmpende gulvkonstruktion med lydskrue art. nr. 503, 506, 517 og 535 er også typegodkendt og
opfylder behovet for et lydsvagt brugermiljø vha. en konstruktion med gode lyddæmpende egenskaber. Det unikke ved
systemet er, at det er konstrueret og afprøvet for at det kan fungere sammen med hele bygningen under virkelige forhold
pga. en progressiv fjedring i skruen. Det giver gode forudsætninger for miljølovens skærpede krav til et godt indemiljø. Få
flere oplysninger ved at gå ind på www.nivellsystem.se , eller læs brochuren “Lyd”.
8

Gulvventilation
Udgangsluftrør
Gulvventilation
Gulvkonstruktioner, som er påvirkede af eller risikerer at blive udsat for fugt, fugtsætninger, gamle restlufte eller emissioner
skal altid ventileres. Nivell Systems gulvventilation løser gulvproblemer i “syge huse”.
Nivell Systems typegodkendte undertryksventilation er et velgennemprøvet mekanisk ventilationssystem, som kontrollerer
luftflowet under gulvet fuldstændigt. Funktionen bygger på, at varm, tør og støvfri indeluft ventilerer luften under gulvet
vha. en udluftningsblæser med luftfordelende kanalsystem og luftenhed til filtrering af luften. Få flere oplysninger ved at gå
ind på www.nivellsystem.se , eller læs brochuren “Vent”.
9
BS-dyse
Luftfordelere
AD-profil

Sports-/aktivitetsgulv
Nivell Systems lyddæmpende
gulvkonstruktion kan med
fordel anvendes som sports-/
aktivitetsgulv takket være den
progressive fjedring i Nivells
lydskrue. Du får et blødt og
smukt gulv til f.eks. at dyrke
idræt på. c/c afstand 300 mm.
“Installationsgulv”
Takket være Nivell Systems
geniale løsning fungerer
gulvkonstruktionen også
udmærket som en type installationsgulv
ved at man kan få
en frihøjde til installationer på
maks. 399 mm. Vand, afløb
og andre installationsføringer
kan let udføres i en “åben”
gulvkonstruktion, hvilket
indebærer mange fordele.
Vægge og loft
Nivell System kan også anvendes til opretning af vægge og
loft på en smidig og effektiv måde. Der er mulighed for - i ét
og samme system - at kunne ventilere, trække installationer,
isolere yderligere, lyddæmpe eller bare rette en væg eller et
loft op.
10

Miljøloven
Skærpede miljøkrav
I de senere år har Sveriges Riksdag skærpet miljøkravene via
den nye miljølov. Et af de områder, der fokuseres på, er et godt
indemiljø.
Opfyldelses af kravene
Der findes mange eksisterende systemer og traditionelle tekniske
løsninger, som har svært ved at opfylde nye krav og love. I en
del tilfælde kræves ændringer eller udskiftninger. Nivell System
opfylder miljølovens krav, og vi udfører endvidere en løbende
udvikling for også at opfylde fremtidige krav. Nivell System er
specielt udviklet til gulve på ujævnt underlag, gulve med fugt- og
lugtproblemer samt gulve, hvor der kræves lyddæmpning.
Sundhed og helbred
I miljøloven anvendes begrebet “skade på menneskers helbred”.
Dette gælder alt fra medicinske påvirkninger til forhold, som ikke
er direkte sundhedsskadelige, f.eks. en konstant lugt.
Forsigtighedsprincipper og regler om hensyn
De såkaldte forsigtighedsprincipper gælder for menneskets
sundhed og helbred. Dette indebærer, at hvis der foreligger en
risiko, skal den undgås.
Typegodkendt
Typegodkendelsesbevis 1255/97 OG 0469/01
Nivell System
Hele Nivell System er typegodkendt (undtagen plaststrøer) fra
den mindste fastgørelse til hele konstruktioner, hvilket har krævet
en omfattende afprøvning og undersøgelse af komponenterne
og systemet. Der er udført tests i laboratorium og i bygninger,
hvilket har indebåret nøje undersøgelser af både komponenter
og system. Testdata og dokumentation er vurderet på basis af det
svenske Boverkets regler.
SP
Sveriges Provnings- och Forskningsinstitut har udført omfattende
test af både Nivell Systems træstrøsystem som af Nivell
Systems ventilation.
SP-afdelingen for byggeteknik, træsektionen har testet træstrøsystemet
i alle byggehøjder og med de tilhørende skruetyper.
Komponenterne er testet separat hvad angår skruer og gevind.
SP-afdelingen for energiteknik, byggefysik, har testet Nivell
Systems ventilation på færdige gulve med måling af sporgas, undertryk,
luftfugtighed og luftflow.
11
Når det gælder krav om forholdsregler til undgåelse af disse risici,
gælder det, der generelt kendes som regler om hensyn.
En vigtig regel, som omhandler erhvervsmæssig virksomhed, er
i denne sammenhæng “principper for bedst mulig teknik”. Som
erhvervsmæssig regnes al ejendomsbesiddelse undtagen egen
bolig. Andre regler om hensyn er principperne om produktvalg
udskiftning samt økonomiprincipper, kredsløbsprincipper og
forsvarlighedsbedømmelse.
Bedst mulige teknik
Yderligere krav, der skal opfyldes, findes i principperne om
bedst mulige teknik, som omfatter såvel den anvendte teknik
som det måde, en anlægsopgave er konstrueret. Endvidere skal
teknikken være mulig at anvende, den må ikke befinde sig på
eksperimentstadiet, men skal være tilgængelig.
Nivell opfylder kravene
Nivell System opfylder de høje krav, som den svenske
miljølovgivning stiller til et system vedrørende afhjælpning af
miljøproblemer i forbindelse med gulve.
IFP-Research,
afdelingen for plastik og gummi, har udført simulerede ældningstests
i aggressive miljøer af Nivell Systems skruer.
LTH
Lunds Tekniska Högskola, afdelingen for teknisk akustik, har
udført lydtests af Nivell Systems lyddæmpende gulv. Gulvet
opfylder højeste gulvbelægningsklasse 8A jf. SS 025267.
SITAC
Swedish Institute for Technical Approval in Construction, har
vurderet dokumentation og testresultater på basis af det svenske
Boverkets regler.
Tæthed BBR 6:255
Fugt generelt BBR 6:51
Fugtsikkerhed BBR 6:53
Modstandsdygtighed BKR 2:13
Formændring BKR 2:121
Bæreevne BKR 3:41
Støjbeskyttelse BBR 7
Typegodkendelsesbevis 1255/97, 0469/01

Det fleksible strøsystem
Byggehøjde:
15- 402 mm
Det fleksible strøsystem
I ét og samme system kan vi klare:
- byggehøjder fra 15-402 mm regnet til strøens overkant
- trinlydsreduktion gennem dæk med 21-28 dB (afhængig af ydre forhold)
- behandling af fugt- og svampeskadede gulvkonstruktioner
i kombination med vores unikke ventilationssystem
- belastningskravene for belastningsgruppe 1-3 jf. BKR 3:4.
Disse problemer samt mange flere i byggesektoren løses dagligt på let og
afprøvet vis med Nivell System i alle typer ejendomme og lokaler.
Træstrø Min. Maks.
o k strø o k strø
Træstrø art. nr. 200 (45x34x3600) 44 116
Træstrø art. nr. 201 (45x45x3600) 55 177
Træstrø art. nr. 202 (45x70x3600) 80 352
Træstrø art. nr. 203 (45x95x3600) 105 377
Træstrø art. nr. 204 (45x120x3600) 130 402
Plaststrø art. nr. 300 (10x45x3250) 15 66
De maksimale højder nås med Nivells lydskruer.
Min. o k strø = mindste byggehøjde fra betonoverflade til strøens overkant.
Maks. o k strø = største byggehøjde fra betonoverflade til strøens overkant.
Maks. u k strø = største frihøjde fra betonoverflade til strøens overkant.
Der kan fås skruer med støtteplade
til alle længder.
12
Ved byggehøjder
over 402 mm
(ikke typeg.):
Kontakt vores
supportafdeling på
+46 (0)500-46 98 76

Systembeskrivelse

Monteringsråd i forbindelse
med standardgulve
Læs brochuren “Vent” eller “Lyd”, hvis gulvet skal ventileres eller lyddæmpes.
1
2
3
4
A. “Kantstrø” 60 mm fra væggen.
B. Strøender med en afstand på 5-20 mm.
C. Strøafstand normalt c/c 600 mm.
D. Strøafslutning forskydes med mindst 10 cm.
(Ikke ved gulvspånplade).
E. Ekstra “kantstrø” c/c 300 (pga. af overgulvet).
Forberedelser
1. Niveller gulvfladerne, og kontroller højdemålet til
færdigt gulvniveau. Tag hensyn til mål for overgulv og
belægninger så f.eks. døre kan gå frit. Underlaget skal være
rengjort og tæt.
2. Formonter Nivell-skruerne i strøerne. Udfør gerne dette
arbejde stående ved en arbejdsbuk eller lignende (se ill. 1).
Skru skruerne i enderne ned til ca. færdig højde og de mellemliggende
skruer et par cm mindre (se ill. 3).
Montering af strøer Se Fastgørelse
3. Begynd med at fastgøre strøerne i en ramme langs med
væggene i rummet.
Fastgør først endeskruerne samt en af midterskruerne, og
juster disse i højden til det korrekte niveau (se ill. 3 - 4).
Skru de resterende skruer ned til det faste underlag, gør
dem fast, og finjuster alle skruer. (Min. 34 mm af Nivellskruen
skal sidde tilbage i strøen, gælder ikke 10 mm
plast-strøer). Kontroller fastgørelsen omhyggeligt! Efterslå
betonekspanderne, eller efterspænd betonskruerne, hvis det
er nødvendigt. Strøerne skal monteres med 60 mm afstand
til væg (A) og 5-20 mm afstand mellem strøernes ender (B).
Derefter monteres de resterende strøer. Undgå, at strøernes
samlinger kommer til at ligge i en lige linje gennem rummet
(D).
Støvsug betonpladen inden montering af isolering og overgulv.
Ved isolering
4. Placér isoleringsholderne, så hver enkelt isoleringsplade
understøttes af tre punkter på hver side, og udlæg isoleringspladerne
med den forstærkede side nedad.
OBS!
• Ved vægge, hvor der skal stå møbler, anbefales det at udlægge en
ekstra “kantstrø” på c/c 300 (pga. af overgulvet og ved parallel
montering med væggen). (E)
• Et godt hjælpemiddel ved monteringen er art 990 “Hållger”,
som holder strøerne med den korrekte c/c-afstand (C).
• Justering af plaststrøerne bør foretages så tæt på Nivell-skruerne
som muligt.
• Fastgør spånfladerne på plaststrøerne med tætnings-/monteringsmasse,
art. nr. 1425 (rækker til ca. 15 lm strøer/pakning).
• Ved montering med plastskrue 530 og 535 skal skruestøtte art. 570
bruges ved c/c 600. Ellers c/c 300.
• For at eliminere bevægelser i gulvet ved anvendelse af art. nr.
530/535 skal der monteres en støtteskrue af typen art. nr. 501/503
vandret i kantstrøerne, ca. 2 stk. pr. strø. Skrues direkte i væggen
uden at spænde (uden fastgørelse).
14 15

Fastgørelse
Nivell-skruerne kan fastgøres i underlaget på fire forskellige måder.
A. Betonskrue (art. 913, 914)
1. Bor mindst 45 mm, og fjern borestøvet.
Brug et 5 mm bor art. nr. 970-972.
B. Betonekspander (art. 901, 910)
1. Bor mindst 45 mm, og fjern borestøvet.
Brug et 6 mm bor art. nr. 950-952.
2. Skru betonskruen i med magnettop
935 og topholder 936 eller 937.
2. Slå ekspanderen ned med den
røde dorn 601 A/602 A/603 A.
14 15
Vær opmærksom
på...
• Hvis underlaget, hvor skruen
skal sidde, er meget ujævn, skal
det slås rent med en hammer.
• Nivell-skruerne skal sidde helt
fast i underlaget.
• Hvis en Nivell-skrue monteres
forkert, skal den fjernes.
Bor et nyt hul ved siden af det
gamle, og monter en ny skrue.
• Laveste højde mellem beton og
Nivell-træstrøer er 10 mm, for
plaststrøer 5 mm.
3. Slå ekspanderen fast med den
blå dorn 601 B/602 B/603 B.
C. Hilti-specialsøm D. Træskrue (art. 942, 943)
1-2. brug Hilti-pistol DX 41 med styrerør og specialsøm til Nivell System.
Kontakt den lokale Hilti-repræsentant.
Producentgaranti: I overensstemmelse med 16 § i den svenske BFS 2000:27 type
2. Ved levering til byggearbejdsplads skal denne producentgaranti altid overdrages til
arbejdslederen.
Ved trædæk anvendes træskrue 942 eller 943
og magnettop 935 med topholder 936 og 937.
E. Plastskrue inkl. støtteplade
Når fastgørelse med skrue (A,D), ekspander (B)
eller specialsøm (C) ikke er muligt, kan Nivell
Systems plastskrue med støtteplade (ikke typegodkendt)
anvendes. Den monteres med tilpasset lim
(ingen boring). Kontakt Nivells supportafdeling for
at få flere oplysninger.
Bygginnovationer i Mariestad AB garanterer, at fremstillingen af NIVELL SYSTEM
sker i overensstemmelse med det svenske typegodkendelsesbevis nr. 1255/97 og
0469/01 samt de til dette bevis hørende og refererende dokumenter.

Skillevægge
TM-planken gør det nemt at løfte gulvet under skillevægge
og få det tæt. Skal gulvet ventileres, eller hvis der
foreligger lydkrav, skal fugning og tætning udføres omhyggeligt
for at sikre funktionen.
Ved lydisolering mellem rum - se Nivell Systems lydbrochure
side 7-8.
Afslutning
Sav de opstikkende skruer af med en stiksav eller med et
skarpt stemmejern. (Skruerne må ikke brækkes eller slås
af). Efterslå om nødvendigt betonekspanderne, eller efterspænd
betonskruerne. Kontroller, at skruerne sidder fast i
underlaget.
Gør arbejdsstillingen bedre
med Nivell Systems lange værktøj!
602/603 A og B
706/708
715
Lange dorne
(500/950 mm)
Lange justeringsværktøjer
(600/1000 mm)
Justeringsværktøj til laser
16 17
TM-planke, art. nr. 225
SUPPORT
+46 (0)500-46 98 76
Overgulv
For bedste slutresultat skal der anvendes 22 mm gulvspånplade.
Følg pladeleverandørens monteringsanvisninger.
Oven på denne plade lægges en valgfri gulvbelægning iht.
leverandørens anvisninger.
Parket- eller trægulv skal beskyttes af en diffusionsspærre
i henhold til branchekrav. Monter diffusionsspærren
efter leverandørens anvisninger.
Til fugt- og/eller emissionspåvirkede konstruktioner
anbefales altid Nivell Systems typegodkendte gulvventilation.
Gulvvarme
Når der skal installeres gulvvarme, skal dette ske iht. gulvvarmeleverandørens
anvisninger for gulve lagt på strøer.
Høje gulvkonstruktioner
For at eliminere bevægelser i gulvet ved brug
af art. nr. 530/535 skal der monteres en
støtteskrue af typen art. nr. 501/503 vandret
i kantstrøerne (ca. 2 stk. pr. strø). Skrues
direkte i væggen uden at spænde (uden
fastgørelse).
Ved gipsvæg skal støtteskruen monteres, hvor
gipspladen er monteret på vægstrøen.
• Ved montering med plastskrue 530 og 535 skal skruestøtte art. 570
bruges ved c/c 600. Ellers c/c 300.
5 mm
art 570
Når lydskrue 535 bruges, skal skruestøtte
art. nr. 570 altid skæres over 5 mm under
strøens overkant for at forhindre “kortslutning”

Komponenter og værktøj til at …
Lægge strøer
204 203 202 201 200 300
Skrue
Belastningsdiagrammer for Nivell System iht. det
svenske BKR 3:4, nyttelast, under forudsætning af:
At der anvendes en typegodkendt gulvplade.
At gulvpladen opfylder kravene til punktbelastning for
den valgte belastningsgruppe.
At hver gulvplade ligger over mindst 2 fag, strøafstand
maks. c/c 600 mm.
At afstanden mellem strøerne ved belastningsgruppe 3 er
maks. c/c 300 mm.
501
503
530
535
225
TM-planken gør det nemt
at løfte gulvet under skillevægge
og få det tæt.
Art. nr. Betegnelse Længde Mindstemål for strøer**
Belastningsgruppe
1 2 3
505 Lavprofilskrue 50 mm
506 Lydskrue 66 mm
501 Original plastskrue 100 mm
503 Lydskrue*** 116 mm
515 Plastskrue 150 mm
517 Lydskrue*** 166 mm
530 Lang plastskrue 300 mm
535 Lang lydskrue*** 316 mm
16 17
Art. nr. Mål Hulafstand Huller/strø Materiale
200 45 x 34 x 3.600 c/c ca. 350 mm 11 Træ
201 45 x 45 x 3.600 c/c ca. 500 mm 8 Træ
202 45 x 70 x 3.600 c/c ca. 500 mm 8 Træ
203 45 x 95 x 3600 c/c ca. 500 mm 8 Træ
204 45 x 120 x 3600 c/c ca. 500 mm 8 Træ
300 45 x 10 x 3.250 c/c ca. 315 mm 11 Plast (ikke
typegodk.)
225 45 x 220 x 3.600 c/c ca. 500 mm 16 Træ
Træstrøerne har kvalitetsklasse T0, og de er fugtkvote- og
spændingsudjævnede til fugtkvoteklasse 12.
Plaststrøer er ikke typegodkendte, fordi polypropenplast
(PP-plast) ikke er et sporbart materiale. Bæreevne og funktion
er den samme som for træstrøer.
Langs vægge, hvor der skal stå møbler, bør man tage
hensyn til, at belastningen øges. Vi anbefaler derfor altid at
lægge dobbelte kantstrøer c/c 300 mm (pga. overgulvet).
Belastningsgruppe Afstand mellem strøerne
1 Opholdsbelastning (boliger, hoteller etc.). maks. 600 mm
2 Samlingsbelastning (skoler, daginstitutioner,
kontorer etc.). maks. 600 mm
3 Trængselsbelastning (sportshaller, butikker etc.) maks. 300 mm
45 x 45
45 x 34
45 x 10*
45 x 45
45 x 34
45 x 10*
45 x 45
45 x 34
45 x 45
45 x 34
45 x 45
45 x 34
45 x 45
45 x 34
45 x 70****
45 x 70****
* Plaststrøer er ikke omfattet af typegodkendelsen
** Skrue-/strøkombination med strøer i grovere dimensioner end i skemaet indgår naturligvis i belastningsgruppen.
*** Kræver, at man projekterer med hensyn til, at der kan forekomme punktbelastninger af længere varighed.
Læg dobbelte kantstrøer c/c 300 mm ved vægge, hvor der skal stå møbler. Lydskruer kræver også et nogenlunde
plant underlag direkte under skruen, så den ikke skævbelastes.
**** c/c 600 med skruestøtte 570, ellers c/c 300.

Gevindskæring • Fastgørelse • Måling • Justering
401 410
700/710
702
706
701
708
715 990
991
950 - 952
703
601 A+B 250 mm
602 A+B 500 mm
603 A+B 950 mm
18 19
Standardværktøj
401 Bor og gevindskæringsværktøj til
fremstilling af ekstra gevindhuller
410 Reservebor til ovenstående, 21 mm
700 T-håndtag til skrueværktøj, 200 mm
701 Skrueværktøj med håndsving, kort, 200 mm
702 Skrueværktøj til maskine, 200 mm
703 Skrueværktøj med håndsving, langt, 1.000 mm
704 Skrueværktøj maskinfastgørelse, 200 mm
706 Skrueværktøj til maskine, 600 mm
707 Skrueværktøj maskinfastgørelse, 600 mm
708 Skrueværktøj til maskine, 1.000 mm
710 T-håndtag til skrueværktøj, 1.000 mm
715 Justeringsværktøj til laser
990 “Hållger” strøholder til strøafstand
c/c 300, 400 og 600 mm
991 Håndtag til “Hållger”
995 “Hållger” lang 1.900 mm, c/c 300 og 600 mm
Værktøj til montering af ekspanders
601A Dorn til nedtrykning af betonekspanderen
i hullet. 250 mm.
601A Dorn til ekspandering af betonekspanderen. 250 mm.
602A Dorn til nedtrykning af betonekspanderen
i hullet. 500 mm.
602A Dorn til ekspandering af betonekspanderen. 500 mm.
603A Dorn til nedtrykning af betonekspanderen
i hullet. 950 mm.
603B Dorn til ekspandering af betonekspanderen. 950 mm.
950H Betonbor 6 x 300 mm
951H Betonbor 6 x 210 mm
952 Betonbor 6 x 400 mm
963 Betonbor 6 x 160 mm

Værktøj til montering af skruer
927 Bits til betonskrue industri
935 Magnettop 8 mm
936 Topholder 200 mm
937 Topholder 400 mm
964 Betonbor 5 x 160 mm
970 D Betonbor 5 x 400 mm
971 Betonbor 5 x 300 mm
972 Betonbor 5 x 210 mm
110 120
Udfyldningsbeslag til strøer Udfyldningsbeslag
til væg
Montering af ekspandere/skruer
901 Betonekspander til skrue: 501, 505, 515 og 530
910 Betonekspander til lydskrue: 503, 506, 517 og 535
913 Betonskrue til skrue: 501, 505, 515 og 530
914 Betonskrue til lydskrue: 503, 506, 517 og 535
915 L-betonekspander
926 Betonskrue industri til skrue: 525
942 Træskrue/L-betonskrue til skrue: 501, 505, 515 og 530
943 Træskrue/L-betonskrue til lydskrue 503, 506, 517
og 535
Øvrigt
1425 Tætnings/monteringsmasse til sokkel- og plaststrøer
1430 Pistol til tætningsmasse
Hilti
Hilti-montering, specialudviklede
værktøjer og monteringselementer
til Nivell System. Fås hos
Hiltis repræsentanter.
964
18 19
Isolering
Nivell System isolering, ekstra formstabil og specielt
tilpasset til Nivell System.
Isover Paroc Roxull Isoleringstykkelse Isoleringsholdere
GI 20 35 20 mm 805
GI 35 35 * * 34 mm 810
GI 4535 * * 45 mm 811
GI 7035 * * 70 mm 812
GI 9535 * 95 mm 813
* Roxull og Paroc bestilles og faktureres direkte hos de respektive
leverandører. Dine aftalevilkår med leverandøren er
gældende.
Ovenstående art. nr. gælder for c/c 600 mm.
Andre bredder tilbydes på forespørgsel.
Ventilering
935 og 936
970-972
Se Nivell Systems brochure “Vent”.
805 - 814
20-120 mm

Gulvventilation - hvornår?
Gulvkonstruktioner, der er påvirket af eller som risikerer at blive udsat for;
fugt, fugtsætninger, gamle restlugte eller emissioner, bør altid ventileres!
Spar tid og penge!
Med Nivell ventilation
forkortes bygge- og
tørretiden væsentlig, også
ved nybyggeri.
Øverste etage
Overliggende etager behøver normalt ikke at skulle ventileres. Der kan imidlertid
være behov for ventilering efter vandskade for at forkorte byggetiden ved at tørre byggefugten
ud eller for at fjerne lugte og emissioner.
Plade på jord
En plade på jord kan slippe store mængder fugt igennem. Lægger man gulv på en
sådan konstruktion, bør gulvet altid ventileres. Fugt er et almindeligt problem i ældre
huse, men også nybyggede huse udføres med for dårlig fugtsikkerhed og for meget
restbyggefugt i konstruktionen. Med Nivell Systems typegodkendte ventilerede gulv
får man en garanteret fugtsikker konstruktion.
Grundlæggende forudsætninger
For at gulvventilationen skal kunne fungere, skal der være rimelige
forudsætninger til stede. Der må ikke forekomme frit vand eller vandtilførsel
i form af lækkende rør. Der skal være veldrænet.
20 21

Gulvventilation
Systembeskrivelse
Nivell Systems typegodkendte undertryksventilation er en
metode til mekanisk ventilation af rummet under et
“Nivell-gulv”. Ventilationen sikrer et frisk gulv og borttransporterer
eventuel fugt, lugt og emissioner.
Systemet består på udsugningsluftsiden af en blæser,
som via et kanalsystem suger luft ud fra rummet under
gulvet og på indsugningsluftsiden af luftdyser med filtre,
som slipper luften ned i en fordelingskanal, der fordeler
indsugningsluften under gulvet. Systemet skaber undertryk
og en kontrolleret luftudskiftning i hele rummet
under gulvet.
Ydervægssokler, sprækker i bundpladen, skillevægge og
forskellige gennemføringer m.m. skal tætnes omhyggeligt.
Tænk på rummet under gulvet som et rum, der skal være
tæt. For at ventilationssystemet og gulvventilationen ikke
skal konkurrere, bør lokalet tilføres kompensationsluft
(ekstra tilførsel af luft), som svarer til den luftmængde,
der suges ned i rummet under gulvet. Ekstra lufttilførsel
kan f.eks. ske gennem en ekstra udeluftventil eller i store
systemer ved en justering af ventilationssystemet.
Projektering/konstruktion
Ventilationssystemet skal projekteres for optimal funktion.
Projekteringen redegøres ved brug af en plantegning, som
viser placeringen af blæseren, kanalsystemet og eventuel
celleinddeling for ventilationen, luftfordelingsspalter
(AD-profilen) og de områder, hvor indsugningsluftdyserne
(BS-dysen) skal placeres.
Får flere oplysninger ved at gå ind på www.nivellsystem.
se, eller læs brochuren “Vent”.
Radon?
Nivell System kan bidrage til
at reducere radonproblemer.
Kontakt Teknisk Support,
tlf. +46 (0)500 - 46 98 76
for at få flere oplysninger.
20 21
Arbejdsgang
1. Ordregiveren overdrager tegninger og øvrige oplysninger
til konstruktøren om forudsætninger som gulvhøjde,
evt. eksisterende ventilationssystem m.m.
2. Gulvventilationen projekteres af Nivell Systems
personale eller af Nivell Systems uddannede og godkendte
konstruktører.
3. Nivell Systems personale eller en af Nivell System uddannet
og godkendt entreprenør udfører monteringen af
ventilationen. Montering af gulv og ventilation samordnes.
4. Bygningsentreprenøren monterer undergulvet, tætner
alle fuger og samlinger og monterer luftfordelingsprofiler
og evt. tætningsprofiler iht. anvisning. Bygningsentreprenøren
arbejder iht. Nivell Systems projektering. Opfølgning
iht. den kontrolplan, der er opstillet af Nivell System.
5. Overgulvet monteres. Efter lægning af parket/tæppe
monteres BS-dysen iht. tegning.
6. Nivell Systems personale eller en af Nivell System uddannet
og godkendt entreprenør justerer og kontrollerer
ventilationssystemet.
7. DV-dokumenter, justeringsprotokol og relationstegninger
udfærdiges af Nivell System og overdrages til ordregiveren.
8. Ordregiveren overdrager DV-dokumenterne (retningslinjer
for drift og vedligeholdelse) til brugeren/driftspersonalet/
ejendomsejeren.

Systemløsninger og blæseralternativer
Loftsdyse
Ydervægsgitter
a.
Udgangsluftrør
a. Nivell System 300/150
Til rumarealer på op til 250 m 2 . 5-trinstransformator.
Blæseren har indkoblingskapacitet til rumventilation
i f.eks. badeværelser/toiletrum.
b. Nivell System 100
Til rumarealer på op til 100 m 2 . Med spjæld og
5-trinstransformator.
b.
c.
c. Nivell System 70
Ydervægsblæser dimensioneret til rumarealer
på op til 70 m 2 . Med 5-trinstransformator.
d. Nivell System 50
Til rumarealer på op til ca. 50 m 2 .
22 23
Indsugningsluftdyse
Indsugningsluften afbalanceres i
forhold til undergulvsventilationen
d.
BS-dyse
Luftfordelere
AD-profil
Funktionsalarm
Passer til alle Nivell
Systems blæsere.

AD-profilen
– Fordeler og styrer luftflowet
60 mm
Filterboks
Plastprop
Luftfordelingskanal
AD-profil
BS-dysen
Nivell Systems
tætningsprodukt
Tætner gulvpladen
ind mod væggen
Nivell System isoleringsplade
– Filtrerer indsugningsluften
Filter
BS 02
Kappe
22 23
Luftfordeling under gulvet
AD-profilen danner en fordelingskanal med luftspalte for
at fordele luften i undergulvet. Ved at fordele luften under
gulvet og suge luften ind gennem en gulvdyse med filter
(BS-dysen) kan systemet let vedligeholdes og opnå fuld levetid.
Montering
AD-profilen monteres normalt fast på den del af kantstrøen,
der ligger nærmest ydervæggen. Strøen lægges i en
afstand til væggen på 60 mm - løber der rør på væggen
øges denne afstand. Fastgør AD-profilen til strøen med
skruer eller kraftige hæfteklammer. Bor huller til at fastgøre
profilen til gulvet. Fjern betonstøvet med en støvsuger.
Fastgør profilen med de medfølgende plastpropper. Gulvet
under AD-profilen skal være så jævnt, at luftspalten i hele
sin udstrækning er 3-5 mm. På ujævne gulve kan det være
nødvendigt at spartle området omkring luftspalten.
Få flere oplysninger i brochuren “Vent”.
Fuld kontrol og sikkerhed
Findes i tre forskellige modeller til offentlige miljøer og
boliger. BS-dysen er et målecenter. Ved hjælp af en enkel
luftflowmåling ved blæser og BS-dyse samt en undertryksmåling
af undergulvet kontrolleres gulvets ventilerende
funktion let.
Enkel montering
Dysen anvendes altid sammen med AD-profilen.
Afmærk monteringshullet gennem hullet i filterboksen.
Bor og udsav et hul til indsugningsluften i gulvpladen.
Skru først dysen fast til gulvet og derefter til væggen.
Montér filter og kappe.
BS 02
Højde = 100 mm
Bredde = 285 mm
Dybde = 25 mm
BS 05
Højde = 230 mm
Bredde = 135 mm
Dybde = 60 mm
BS 10
Højde = 230 mm
Bredde = 275 mm
Dybde = 60 mm

Lyddæmpning
Typegodkendt
Nivell System lyddæmpende gulv består af træstrøer og
justeringsskruer (lydskruer) med en fjedrende bøsning og en
styring til fastgørelse i dækket.
Nivell System lyddæmpende gulv er typegodkendt.
Forbedring af trinlydniveauet
og luftlydisolering
Iht. målinger foretaget af Lunds Tekniska Högskola, Teknisk
Akustik, giver Nivell System en forbedring af trinlydniveauet
med 25-28 dB på et 185 HDF-dæk. Ved målinger ved SP
opnås en trinlydforbedring, der svarer til ∆ Lw 21-28 dB
afhængig af opbygningen.
Nivell System med parket giver lydklasse B i mange af de byggesystemer,
der anvendes i dag. I lettere byggekonstruktioner
kan det være nødvendigt at supplere Nivell med gips og/eller
mineraluld.
I ældre huse, der er støbt på stedet med tynde betondæk med
sand til at give vægt og tynde indervægge af beton, kan sand
og overgulv udskiftes med Nivell Systems lyddæmpende gulv.
I visse huse begrænser flanketransmissionen i indervæggene
resultaterne til lydklasse C. På ældre trædæk kan der også opnås
klasse B, men det kan være nødvendigt med yderligere tiltag
som f.eks. gipsplader for at kompensere for en begrænset vægt i
det eksisterende trædæk.
Lydisolering i boliger angives i klasse A, B, C og D.
C er minimumkravet i nybyggeri (SS 25267(3)).
Værdierne i parentes er gældende for lydkrav i
Norge (NS 8175:1997).
Klasse Luftlydisolering dB Trinlydniveau dB
A 61 (63) 48 (43)
B 57 (58) 52 (48)
C 53 (55) 56 (53)
D 49 (50) 60 (58)
Kravene gælder i dag også for køkkener og vådrum.
Stabilitet
Nivell Systems lyddæmpende gulv med lydskrue fastgøres
til dækket med en muffe gennem gummibøsningen. Denne
fastgørelse styrer gulvets bevægelser, så de kun bliver lodrette.
Den fjedrende bevægelse dæmpes via gummibøsningens materialeegenskaber
og udformning, så elasticiteten i gulvet stort
set ikke kan mærkes. Fornemmelsen bliver behagelig.
Bæreevne
Som grundlag for Nivell Systems typegodkendelse ligger bl.a.
det svenske Boverkets konstruktionsregler BKR. Dette betyder,
at der skal anvendes en typegodkendt gulvspånplade og gulvstrøer
af konstruktionstræ K 12. Hvis afstanden mellem strøerne
er 600 mm, må nedbøjningen midt mellem strøerne ikke
nå op på mere end 2 mm ved en belastning på 1kN (punktbelastning).
Den sammenlagte nedbøjning for gulvspånplade og
lydskruens fjederbøsning bliver i så fald maks. 3 mm. På side 15
i brochuren finder du et belastningsdiagram for Nivell System
iht. Boverkets Konstruktionsregler BKR 3:4, nyttelast.
Lydtests
Lydkravene skal opfyldes i den færdige bygning. Støjgener via
utætheder, installationsgennemføringer og kanaler m.m. kan
gøre slutresultatet dårligere. Rådækket skal derfor lydtestes for at
lære bygningskroppens egenskaber at kende, inden monteringen
af Nivell-gulvet påbegyndes. Kontakt os på et tidligt stadie af
projektet, gerne i projekteringsstadiet, så er vi behjælpelig med
vores viden via vores samarbejdspartnere/akustiker, som også kan
være behjælpelig med målinger og give professionelle råd.
Montering
Monteringen sker som for et
almindeligt Nivell System gulv
på træ- eller betonunderlag. Bemærk,
at kantstrøen sættes med
afstand til væggen, normalt 60
mm. Gulvpladen afsluttes min.
5 mm fra væggen (i henhold til
gulvfabrikantens anvisninger for
fugtsætning). Ved vægge, hvor
24
Spånplade
5 mm
art 570
Når lydskrue 535 bruges, skal
skruestøtte art. nr. 570 altid
skæres over 5 mm under strøens
overkant for at forhindre
“kortslutning”.
der f.eks. skal stå en bogreol, og der derfor kan forventes stor
belastning af gulvet, placeres dobbelte kantstrøer med c/c afstand
300 mm (på grund af overgulvet).
Kontakt Nivell System på telefon
+46 (0)500-46 98 76 for at få forslag til
konstruktioner, som opfylder alle dine lydkrav.

Grundlag for
Selvkontrolplan
For Nivell System MONTERING AF STRØER
Punkt
BY-1 Indstøbte træklodser
BY-2 Rent underlag
BY-3 Fungicidbehandling
BY-4 Sokkeltætning
BY-5* Rørgennemføringer i skillevægge
BY-6* Brandtætning
BY-7 Montering af strøer
BY-8 Montering af Nivell-skruer
BY-9* Tætning af rørkanaler og rørgennemføringer
BY-10 Tætning af sprækker
BY-11 Kontrol af isoleringsplader og isoleringsholdere
BY-12* Kontrol af ventilationsmontering
BY-13 Ingen hindringer for ventilationsflowet
BY-14* AD-profilen / BS-dysen monteres i henhold til ventilationstegning og anvisninger.
BY-15* Tætninger
BY-16* Ventilationsaggregat i drift
24
Ikke udført Godkendt
Øvrigt: Gulvventilationsaggregatet skal være tilgængeligt med henblik på inspektion og service.
Blæser, spjæld og rør skal være tilgængelige.
Projekt
Litra nr.:
11- 07
6:2.1
Navn/stilling
BY-X Relaterede selvkontrolplaner ud over dette dokument: Lyd 6:2.5 Ventilation 6:2.3-4 Øvrigt....side.
Bemærkninger:
By __________________ Dato ________
Underskrift kvalitetsansvarlig/monteringsansvarlig _____________________
Navn med blokbogstaver: ___________________________________________

Forklaringer til kontrolpunkterne på foregående side:
BY-1 Evt. indstøbte træklodser/strøer m.m. fjernes.
BY-2 Underlaget rengøres for organiske materialer,
spartel- og limrester m.m. Overfladen støvsuges. Den
sidste rengøring (støvsugning) udføres, umiddelbart inden
gulvpladen lægges.
BY-3 Fungicidbehandling, udformning og omfang
bedømmes af en af ordregiveren valgt sagkyndig.
BY-4 Tætning af soklens langs hele ydervæggen med
Nivell Systems tætningsmateriale eller tilsvarende for at
opnå en lufttæt sokkel. Tætningen skal godkendes af en
sagkyndig.
* BY-5 Ved krav om ventilationsforbindelse gennem skillevægge
udføres åbningen i underkanten af disse i henhold til
ventilationstegning eller anvisninger fra den ventilationsansvarlige.
* BY-6 Ved rørgennemføringer i brandvægge tætnes med
godkendt tætningsmasse (f.eks. SIKA Fireswell).
BY-7 Nivell Systems strøer skal placeres fritstående fra
hinanden og fra sokkel/væg. Kantstrøerne langs med væggene
i rummet skal normalt placeres 60 mm fra væg.
For at eliminere bevægelser i gulvet ved brug af art. nr.
530/535 skal der monteres en støtteskrue af typen art. nr.
501/503 vandret i kantstrøerne (ca. 2 stk. pr. strø). Skrues
direkte i væggen uden at spænde (uden fastgørelse). Ved
gipsvæg skal støtteskruen monteres, hvor gipspladen er
monteret på vægstrøen.
* Hvis BS-dysen monteres et stykke fra væggen (radiatorrør
etc.), skal afstanden mellem væg og kantstrø øges
tilsvarende ved den væg, hvor AD-profilen skal monteres.
BY-8 Kontrollér, at alle Nivell-skruer er hele og fastgjort
til underlaget uden slup. Den overskydende del af Nivellskruen
overskæres i flugt med strøens overkant med en sav
eller et skæreværktøj. Skruen må ikke slås af med en hammer.
* Kun ved ventilation
*
BY-9 Rørkanaler eller rørgennemføringer i betondæk
eller vægge tætnes.
BY-10 Sprækker og skader i betonoverfladen repareres
med Nivells tætningsmateriale eller tilsvarende.
BY-11 Isoleringsplader skal ligge på isoleringsholdere og
må ikke være i kontakt med betonoverfladen. Isoleringspladens
belagte side skal vende nedad. Luftspalten under
isoleringspladen skal være mindst 10 mm. Hver plade skal
understøttes af mindst 6 isoleringsholdere.
* BY-12 Kontroller sammen med den ventilationsansvarlige, at
ventilationssystemet er monteret, inden gulvet lægges igen.
Se separat kontrolplan.
BY-13 Luftspalten under strøerne bør være mindst
10 mm for standardgulve og 5 mm for LP-gulve.
(skruen skruet min. 10 eller 5 mm ud). Kontakt den ventilationsansvarlige,
hvis luftspalten bliver mindre. Luftflowet
under gulvet må ikke hindres. Rør i gulvet kan f.eks. kiles
op med plastkiler. Hullerne i ventilationsrørene må ikke
blokeres af isolering, strøer eller lignende.
* BY-14 AD-profilen og BS-dysen monteres i henhold til
ventilationstegning og monteringsanvisninger.
* BY-15 Generelt gælder det, at gulvkonstruktionen skal
være så lufttæt, at funktionskravene kan opfyldes. Fuger i
overgulvet tætnes med Nivell Systems tætningsmateriale
eller tilsvarende. Rørgennemføringer eller lignende gennem
gulv pladen tætnes. Utætheder oppe i skillevægge etc.
tætnes.
Nivell Systems TM-planke kan med fordel anvendes.
* BY-16 Når overgulvet er klar, skal ventilationsaggregatet
startes på fuld hastighed, og alle spjæld skal stå åbne. Meddel
Prästängen, at ventilationssystemet er klar til justering.
26 27

Underlag for gulvventilation:
For at kunne oplyse en korrekt pris er det vigtigt, at så mange dokumenter og oplysninger om objektet som muligt
vedlægges. Derfor skal nedenstående spørgsmål besvares, oplysningerne udfyldes og indsendes til den lokale
Nivell-forhandler sammen med tilgængelige tegninger og tilbudsdokumenter.
Dokumenter:
Måltegning (referencemål er tilstrækkeligt)
Tilbudsdokumenter
Oplysninger om:
Hvilke overflader skal behandles?
Skal der behandles flere overflader i fremtiden?
Hvor mange etaper skal arbejdet udføres i?
Byggehøjde (betonplade - strøens overkant)?
Hvilke væge er der/er der ikke
luftkommunikation under?
Evt. brandcelleinddeling?
Objektnavn
Ejendomsbetegnelse
Adresse
By
Spørgsmålsstiller
Tilbudsmodtager
Adresse
Postadresse
Kontaktperson
Telefonnr. Faxnr.
Endelig ordregiver
Øvrigt
Prästängen Sverige AB/ Nivell System objektsnr.
Tak for hjælpen!
Egnet/uegnet placering af blæser/blæsere?
Udblæsning fra blæser/blæsere via loftsdyse eller
ydervægsgitter?
Placering?
Hvilken type ventilation har objektet nu?
Placering af radiatorrør m.m., som kan influere
på placeringen af BS-dysen?
26 27

Grundlag for
Selvkontrolplan
For Nivell System MONTERING AF VENTILATION
Punkt
VE-1 Planlæg monteringen i henhold til tegningen. Følg de gældende monteringsanvisninger under
arbejdet.
VE-2 Kontroller, at blæseren ikke forstyrrer (lydmæssigt) mod soverum, hvilerum etc. Afhjælp evt.
ved at montere isoleringsplader mod disse rum. Kontroller også, at udblæsningen ikke kommer
for tæt på vinduer, der kan åbnes, eller for tæt på uderum, hvor lyd/lugt kan genere. Blæser og
kanaler i kolde rum skal varmeisoleres (kondens).
VE-3 Placer styreanordningen (tyristor eller transformator) i børnesikker højde, eller gør
opmærksom på, at børn ikke må have adgang til installationsstedet.
VE-4 Kontroller/gør opmærksom på, at røret mellem blæseren og risten i ydervæggen eller
taghætten kan inspiceres.
VE-5 Bor huller i PRH-strækninger i henhold til tegningen og med en indbyrdes afstand i henhold til
den separate "hulskabelon". Placer og kontroller, at rørene ligger med hullerne parallelt med
bundpladen og vender mod den markerede luftspalte i gulvet i henhold til tegningen. Kontroller,
at hullerne ikke begrænses af isolering etc.
VE-6 Kontroller, at gulvrørsystemet er korrekt samlet i alle samlinger. Glem ikke dækpladen i enden.
VE-7 Fastgør gulvrørsystemet på bundpladen med f.eks. galvaniseret hulbånd. Kontroller, at der ikke
er opstået sprækker i rørene efter fastgørelsen.
VE-8 Kontroller blæseren, og lad den derefter køre med alle spjæld åbne i stilling 0. Informer den byggeansvarlige
om, at systemet derefter skal køre i denne stilling, til den endelige justering udføres.
VE-9 Kontroller, at det byggeansvarlige personale er informeret om:
– Ændringer i den oprindelige arbejdstegning.
– Hvor og hvordan AD-profilen skal monteres.
– Hvor og hvordan BS-dysen skal placeres.
– At hvis BS-dysen af en eller anden årsag skal udskiftes med en BS-dyse af en anden størrelse,
skal der foretages en ny luftmængdeberegning, og at antallet af luftdyser og placeringen af disse
skal fastlægges på basis af den nye forudsætning
Øvrigt: Gulvventilationsaggregatet skal være tilgængeligt med henblik på inspektion og service.
Blæser, spjæld og rør skal være tilgængelige.
Projekt:
Litra nr.:
04- 05
6:2.2
Godkendt
VE-X Relaterede selvkontrolplaner ud over dette dokument: Byg 6:2.1 Lyd 6:2.5 Øvrigt......side.
Bemærkninger:
By __________________ Dato ________
Underskrift kvalitetsansvarlig/monteringsansvarlig _____________________
Navn med blokbogstaver: ___________________________________________

Grundlag for
Selvkontrolplan
Ved montering af Nivell System
LYDDÆMPENDE GULV
Punkt
FORUDSÆTNINGER:
LJ-1 Arbejdstegning gennemset: Tegning nr.: ....................... Dato: ..................... Rev: .......................
LJ-2 Dæktype: ...............................................................................................................................................
LJ-3 Hvilke lydkrav skal opfyldes? A, B, C, ... : .......................................................................................
LJ-4 Er dækket lydtestet? Hvis ja, vedlæg da resultatet:..............................................antal sider
FØR MONTERING AF STRØER SKAL FØLGENDE KONTROLLERES:
LJ-5 Er der gennemføringer for: Vandrør Er de tætte?
Afløb "
Varmerør "
Elkanaler "
Ventilationskanaler "
Andet........................ "
LJ-6 Er der sprækker i dækket?
Små hårfine sprækker har betydning. Foretag en lydtest i tvivlstilfælde.
LJ-7 Er der spalter under vægge med lydkrav?
LJ-8 Sidder radiatorerne over hinanden på samme lodrette streng?
LJ-9 Afstand mellem strøerne:...................................................mm
EFTER MONTERING AF STRØER SKAL FØLGENDE KONTROLLERES:
LJ-10 At alle strøer kan bøjes blødt ca. 15° til begge sider, og der ikke opstår lyde herved.
At alle skruer er hele og fastgjort til underlaget uden slør.
At ingen strøer rører vægge eller hinanden.
At undergulvet er omhyggeligt rengjort for byggeaffald som f.eks. savsmuld etc.
At skruestøtte art. nr. 570 er skåret af 5 mm under strøens overkant
ved anvendelse sammen med lydskrue art. nr. 535.
EFTER MONTERING AF GULVPLADER SKAL FØLGENDE KONTROLLERES:
LJ-11 At der er mellemrum mellem gulvplade og væg, og at det er tætnet akustisk.
LJ-12 At gennemføringer i gulvpladen er tætnet.
11- 07
6:2.5
Ja Nej Afhjulpet
LJ-X Relaterede selvkontrolplaner ud over dette dokument: Byg 6:2.1 Ventilation 6:2.2/6:2.4 Øvrigt.....side.
Bemærkninger:
By __________________ Dato ________
Underskrift kvalitetsansvarlig/monteringsansvarlig _____________________
Navn med blokbogstaver: ___________________________________________
Projekt:
Litra nr.:

Artikler
Værktøj
ART. NR. PRODUKT MåL
Standardværktøj
401 Bor og gevindtap, komplet
410 Træbor til art. nr. 401 21 mm
700 T-håndtag til skrueværktøj
701 Skrueværktøj med håndsving, kort 200 mm
703 Skrueværktøj med håndsving, langt 1.000 mm
704 Skrueværktøj maskinfastgørelse 200 mm
707 Skrueværktøj maskinfastgørelse 600 mm
702 Skrueværktøj til maskine 250 mm
706 Skrueværktøj til maskine 600 mm
708 Skrueværktøj til maskine 1.000 mm
710 T-håndtag til skrueværktøj 1.000 mm
715 Justeringsværktøj til laser
990 Strøholder “Hållger”
991 Håndtag til strøholder
995 “Hållger” lang 1.900 mm
Værktøj til montering af ekspanders
601 A Dorn A til betonekspanders (rør med hul) 250 mm
601 B Dorn B til betonekspanders (blå ekspanders) 250 mm
602 A Dorn A til betonekspanders (rør med hul) 500 mm
602 B Dorn B til betonekspanders (blå ekspanders) 500 mm
603 A Dorn A til betonekspanders (rør med hul) 950 mm
603 B Dorn B til betonekspanders (blå ekspanders) 950 mm
950 H Betonbor 6 x 300 mm
951 H Betonbor 6 x 210 mm
952 Betonbor 6 x 400 mm, langt
963 Betonbor 6 x 160 mm
Værktøj til montering af skruer
935 Magnettop 8 mm
936 Topholdere 200 mm
937 Topholdere 400 mm
964 Betonbor 5 x 160 mm
970 D Betonbor 5 x 400 mm
971 Betonbor 5 x 300 mm
972
Øvrigt
Betonbor 5 x 210 mm
0545 Komfortstrimmel 5 x 45 x 2.000 mm
110 Udfyldningsbeslag til strøer
120 Udfyldningsbeslag til væg
Ventilation
ART. NR.
Lufttilførsel
PRODUKT MåL
049102 Gulvdyse plade BS -02 inklusive filter
049105 Gulvdyse plade BS -05 inklusive filter
049110 Gulvdyse plade BS -10 inklusive filter
049120 AD-profil, inklusive plastprop L = 2000 mm
Udgangsluft (rørfittings findes også i 40 mm dim.)
220150 Plastrør 52 mm (2 meter)
220155 Bøjning 45° / 52
220165 Bøjning 90° / 52
220175 T-rør 52-52
220185 Muffe 52
220190 Dækplade 52
031061 Spjæld 52
026062 Overgangsstykke 63-52
220215 Lim 50 ml
114415 Rørsæt (14 m rør komplet med bøjninger og monteringsmateriale)
Blæsere/andet
114456 Nivell System 50, komplet inkl. rør, AD-profil, BS-dyse m.m.
114477 Nivell System 70, komplet med 5-trinstransformator.
114499 Nivell System 100, komplet med spjæld og 5-trinstransformator.
114466 Nivell System 300/150, komplet med spjæld og 5-trinstransformator.
114410 Udgangsluftpakke med loftsdyse
114420 Udgangsluftpakkevæg akustik
114433 Alarmsæt
Gulvkonstruktion
ART. NR. PRODUKT MåL
Strøer
200 Træstrø 45 x 34 x 3.600 mm
201 Træstrø 45 x 45 x 3.600 mm
202 Træstrø 45 x 70 x 3.600 mm
203 Træstrø 45 x 95 x 3.600 mm
204 Træstrø 45 x 120 x 3.600 mm
225 TM-planke 45 x 220 x 3.600 mm
300 Plaststrø* 45 x 10 x 3.250 mm
Skruer
505 Lavprofilskrue 50 mm
506 Lydskrue 66 mm
525 Rød industriskrue 100 mm
501 Original plastskrue 100 mm
503 Lydskrue 116 mm
515 Plastskrue 150 mm
517 Lydskrue 166 mm
530 Lang plastskrue 300 mm
535 Lang lydskrue 316 mm
570 Skruestøtte 400 mm
Art. 501, 503, 505, 506, 515 og 517 kan fås med en støtteplade, til montering
med monteringsmasse (ingen boring).
Montering af ekspanders
901 Betonekspander
910 Betonekspander, lydskrue
926 Betonekspander, industri
Montering af skruer
913 Betonskrue
914 Betonskrue, lydskrue
915 L-betonekspander
942 Træskrue/L-betonskrue
943 Træskrue/L-betonlydskrue
Isoleringsholdere
805 Isoleringsholdere 20 mm
810 Isoleringsholdere 34 mm
811 Isoleringsholdere 45 mm
801 Isoleringsholdere 55 mm
812 Isoleringsholdere 70 mm
813 Isoleringsholdere 95 mm
814 Isoleringsholdere 120 mm
Isoleringsplader
Isover Paroc Roxull
GI 2035 20 x 555 x 1.200 mm
GI 3533 * * 35 x 555 x 1.200 mm
GI 4533 * * 45 x 555 x 1.200 mm
GI 7033 * * 70 x 555 x 1.200 mm
GI 9533 *
* Roxull og Paroc bestilles og faktureres direkte hos de respektive leverandører.
Dine aftalevilkår med leverandøren er gældende.
Tætning og monteringsmasse
ART. NR. PRODUKT MåL
1425 Tætnings-/monteringsmasse 300 ml grå
1430 Pistol til tætningsmasse
049124 Tætningsbånd 3 m rulle
* Plaststrøer er ikke omfattet af typegodkendelsen
Øvrigt sortiment
Nivell System lagerfører ud over dette et stort sortiment med ventilationsprodukter
såsom aggregater, spirorør, dyser, lyddæmpere, fittings og reservedel.
Kontakt os vedrørende aktuelle lister og priser.

EGNE NOTATER

Enkelt • Sikkert • Fleksibelt
Det komplette
strøsystem
Gå ind på vores hjemmeside for at finde nærmeste regionskontor og/eller forhandler:
www.nivellsystem.com
(hovedkontor)
Prästängen Sverige AB • Kylarvägen 7, 541 34 Skövde
Tlf. +46 (0)500 - 46 98 60 • Fax +46 (0)500 - 48 97 95
prastangen@prastangen.se
Kontakt hovedkontoret Moland byggevarer Kontakt hovedkontoret
Prästängen Sverige AB Strandvejen 16, DK-7800 Skive Prästängen Sverige AB
Tlf. +46 (0)500 - 46 98 60 Tlf. +45 - 96 14 50 00 Tlf. +46 (0)500 - 46 98 60
Fax +46 (0)500 - 48 97 95 Fax +45 - 96 14 50 99 Fax +46 (0)500 - 48 97 95
www.nivellsystem.com www.nivellsystem.com www.nivellsystem.com
Producentgaranti:I overensstemmelse med 16 § i den svenske BFS 2000:27 type 2. Ved levering til byggearbejdsplads skal denne producentgaranti altid overdrages til arbejdslederen. Bygginnovationer i Mariestad AB
garanterer, at fremstillingen af NIVELL SYSTEM sker i overensstemmelse med det svenske typegodkendelsesbevis nr. 1255/97 og 0469/01 samt de til dette bevis hørende og refererende dokumenter.
Gulv • Væg • Loft
www.stafett.se • NIV 2010 08 DK
