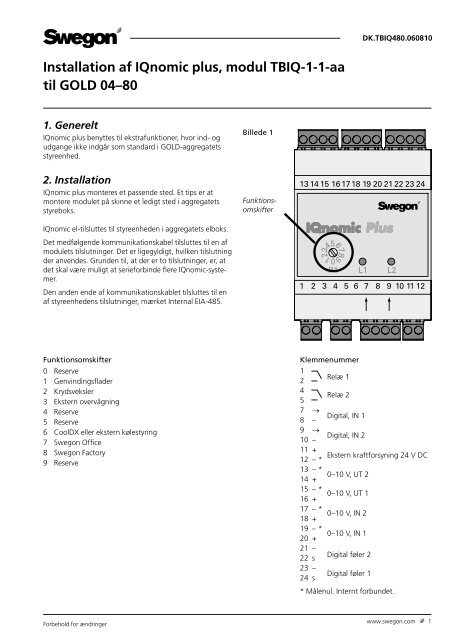

Installation af IQnomic plus, modul TBIQ-1-1-aa
til GOLD 04–80
1. Generelt
IQnomic plus benyttes til ekstrafunktioner, hvor ind- og
udgange ikke indgår som standard i GOLD-aggregatets
styreenhed.
2. Installation
IQnomic plus monteres et passende sted. Et tips er at
montere modulet på skinne et ledigt sted i aggregatets
styreboks.
IQnomic el-tilsluttes til styreenheden i aggregatets elboks.
Det medfølgende kommunikationskabel tilsluttes til en af
modulets tilslutninger. Det er ligegyldigt, hvilken tilslutning
der anvendes. Grunden til, at der er to tilslutninger, er, at
det skal være muligt at serieforbinde flere IQnomic-systemer.
Den anden ende af kommunikationskablet tilsluttes til en
af styreenhedens tilslutninger, mærket Internal EIA-485.
Funktionsomskifter
0 Reserve
Genvindingsflader
2 Krydsveksler
3 Ekstern overvågning
4 Reserve
5 Reserve
6 CoolDX eller ekstern kølestyring
7 Swegon Office
8 Swegon Factory
9 Reserve
Forbehold for ændringer
Billede 1
Funktionsomskifter
Klemmenummer
2
4
5
7 →
8 –
9 →
0 –
+
2 – *
3 – *
4 +
5 – *
6 +
7 – *
8 +
9 – *
20 +
2 –
22 s
23 –
24 s
1 2 3 4 5 6 7 8 9 0
* Målenul. Internt forbundet.
DK.TBIQ480.060810
13 14 15 16 17 18 19 20 21 22 23 24
P1 L1 L2
1 2 3 4 5 6 7 8 9 10 11 12
Relæ
Relæ 2
Digital, IN
Digital, IN 2
Ekstern kraftforsyning 24 V DC
0– 0 V, UT 2
0– 0 V, UT
0– 0 V, IN 2
0– 0 V, IN
Digital føler 2
Digital føler
www.swegon.com

3. Funktion
3.1 Genvindingsflader
IQnomic Plus kan indstilles til funktionen genvindingsflader.
Et IQnomic Plus-modul er monteret som standard i alle
GOLD CX-aggregater. IQnomic Plus-modulets funktionsomskifter
er sat i position .
Modulet styrer shuntens cirkulationspumpe og ventilen på
genvindingsfladerne.
En begrænsningsføler er tilsluttet modulet. Temperaturføleren
forhindrer vandtemperaturen til fladen til udsugning
i at nå så lave temperaturer, at der er risiko for frostsprængning.
Signalsvar fra cirkulationspumpen og ventilens aktuelle
position er tilsluttet modulet.
GOLD CX-aggregatet kræver kommunikation med et
IQnomic Plus-modul ( ) for at undgå udløsning af alarm.
Relæ til styring af cirkulationspumpen tilsluttes klemme
og 2 på modulet.
Signalsvar fra relæ tilsluttes klemme 7 og 8 på modulet.
Styresignal (Y) til ventilen tilsluttes klemme 6 (+) på
modulet.
Ventilens positionssignal (U) tilsluttes klemme 20 (+) på
modulet.
Ventilen skal kobles med strømforsyning 24 V AC til
klemme 203(G0) og 204(G). Der skal være en lus mellem
klemme 2 på modulet og klemme 203(G0) for at give
reference til styresignalerne.
Temperaturføler tilsluttes klemme 24 (hvid leder) og 23
(brun leder).
Ventilmotor
101 203
102
204
Relæ C1, tilsl. A1
Relæ C1, tilsl. 13
Relæ C1, tilsl. 14
2 www.swegon.com
Hvid Brun
Gul
Brun
Grøn
Hvid
13 14 15 16 17 18 19 20 21 22 23 24
P1 L1 L2
123456789 0
1 2 3 4 5 6 7 8 9 10 11 12
Temp.
føler
Billede 2
DK.TBIQ480.060810
3.2 Krydsveksler
IQnomic Plus kan indstilles til funktionen krydsveksler.
Et IQnomic Plus-modul er monteret som standard i alle
GOLD PX-aggregater. IQnomic Plus-modulets funktionsomskifter
er sat i position 2.
Modulet styrer spjældmotoren for omløbs- og lukkespjæld
på krydsveksleren.
To begrænsningsfølere er tilsluttet modulet. Temperaturføleren
forhindrer temperaturen i lamellerne i vekslerkubens
udsugningskanaler i at nå så lave temperaturer, at der er
risiko for tilisning.
Signalsvar fra ventilens aktuelle position er tilsluttet modulet.
GOLD PX-aggregatet kræver kommunikation med et IQnomic
Plus-modul (2) for at undgå udløsning af alarm.
Styresignal (Y) til spjældmotoren tilsluttes klemme 6 (+)
på modulet.
Ventilens positionssignal (U) tilsluttes klemme 20 (+) på
modulet.
Spjældmotoren skal tilsluttes med strømforsyning 24 V
AC til klemme 20 (G0) og 202(G). Der skal være en lus
mellem klemme 2 på modulet og klemme 20 (G0) for at
give reference til styresignalerne.
Den ene temperaturføler tilsluttes til klemme 24 (hvid
leder) og 23 (brun leder), den anden til klemme 22 (hvid
leder) og 2 (brun leder).
Brun
Hvid
Temp.
føler 2
Ventilmotor
Rosa
Grå
Rød
Brun
Hvid
Temp.
Sort
føler 1
201
202
13 14 15 16 17 18 19 20 21 22 23 24
P1 L1 L2
123456789 0
1 2 3 4 5 6 7 8 9 10 11 12
Billede 3
Forbehold for ændringer

3.1 Ekstern overvågning
IQnomic kan indstilles til ekstern overvågning ved hjælp af
analoge og digitale signaler (funktionsomskifter i position
3, se billede ), i de tilfælde hvor kommunikation til aggregatet
ikke kan anvendes. Modulet kan f.eks. benyttes, hvis
aggregatet skal styres/overvåges via et DUC- eller PLCsystem.
Funktionen aktiveres på GOLD-aggregatets håndholdte
terminal eller via et kommunikations-interface.
Relæ Sluttes mellem klemme og 2, når
GOLD-styringen, på den håndholdte
terminal, indikerer Valgt funktion*, aktiv.
Fabriksindstillet funktion:
Varmebehov for varmeveksleren.
Relæ 2 Sluttes mellem klemme 4 og 5, når
GOLD-styringen, på den håndholdte
terminal, indikerer Valgt funktion*, aktiv.
Fabriksindstillet funktion: Kølebehov.
Digital In Nulstiller evt. alarmer ved sluttet kontakt.
Digital In 2 Reserve
Digital føler Reserve
Digital føler 2 Reserve
0– 0 V In Reserve
0– 0 V In 2 Reserve
0– 0 V Out Indikerer aktuel indblæsningsluftmængde,
fra 0 til aggregatets maksimumhastighed.
0– 0 V Out 2 Indikerer aktuel udsugningsluftmængde,
fra 0 til aggregatets maksimumhastighed.
* Indikering kan fås for to af nedenstående funktioner:
Cooling Boost, Heating Boost, Kølebehov, Varmebehov VVX, Varmebehov
eftervarme, Indblæsningsluft nedregulering, El-batteri effektreducering,
Intermitterende nattevarme, Sommernatkøling, Morning Boost,
Afisning VVX.
3.4 CoolDX eller ekstern kølestyring
IQnomic Plus kan indstilles til funktionen CoolDX eller
ekstern kølestyring.
Et IQnomic Plus-modul er monteret som standard i alle
CoolDX’er. IQnomic Plus-modulets funktionsomskifter er
sat i position 6.
Kølemaskine CoolDX monteres og prøvekøres i komplet
udførelse.
Vælges funktionen CoolDX aktiv i håndterminalen, køres
kølestyring som køling, On/Off, 3 trin binært.
IQnomic Plus-modulets relæudgange DO (klemme -2)
og DO2 (klemme 4-5) styrer kølemaskinens to kompressorer.
De digitale indgange DI (klemme 7-8) og DI 2 (klemme
9- 0) modtager svar fra kompressorernes relæer.
Udebliver driftssignal fra relæ, udløses der alarm.
Den analoge udgang AO 2 (klemme 4 (+)) anvendes til at
give 5 V signal til overvågningen på de analoge indgange.
Forbehold for ændringer
DK.TBIQ480.060810
De analoge indgange AI (klemme 20 (+)) og AI 2 (klemme
8 (+)) anvendes som indgange fra driftspressostater.
Når IQnomic Plus-modulet anvendes til ekstern kølestyring,
arbejder modulets ind- og udgange parallelt med
den normale kølestyring på styreenheden.
IQnomic Plus-modul nummer 6 skal aktiveres manuelt i
håndterminalen.
Relæudgang DO (klemme -2) og DO2 (klemme 4-5)
arbejder parallelt med relæudgangene på styreenheden.
Styresignalet for 0- 00% findes på AO (klemme 5- 6
(+)).
De digitale indgange DI (klemme 7-8) og DI 2 (klemme
9- 0) kan bruges til alarm med afbrydende funktion.
Alarmteksten er den samme som for CoolDX (alarm 85
- 86). Der er ingen funktion med overvågning, svarende til
relæsvaret i CoolDX. Indgangene skal være forsynet med
lus, hvis de ikke anvendes.
Den analoge udgang AO 2 (klemme 4 (+)) anvendes til at
give 5 V signal til overvågningen på de analoge indgange.
De analoge indgange AI (klemme 20 (+)) og AI 2 (klemme
(+)) kan anvendes som eksterne alarmer. 0 V på en
indgang stopper den pågældende relæudgang og udløser
genstartstiden. Der skal være lus fra klemme 4 til klemme
20 og 8, hvis der ikke anvendes eksterne driftspressostater.
Evt. 0-10 VDC
Kompressor 1
Kompressor 2
13 14 15 16 17 18 19 20 21 22 23 24
P1 L1 L2
123456789 0
*
1 2 3 4 5 6 7 8 9 10 11 12
* *
Evt. driftsstop
Evt. driftsstop
* Indgangene skal
være forsynet med
lus, hvis de ikke
anvendes.
Evt. alarmindgang 1
Evt. alarmindgang 2 Billede 4
www.swegon.com 3

3.5 Swegon Office
(affugtning/dugpunktsregulering)
IQnomic Plus kan indstilles til funktionen Swegon Office,
dugpunktsregulering (funktionsomskifter i position 7, se
billede ).
Funktionen dugpunktsregulering af kølebafler/køleloft
benytter IQnomic Plus-modulet. Funktionerne affugtning
og dugpunktsregulering aktiveres via GOLD-aggregatets
håndholdte terminal under Funktioner og Fugt. De kan
være aktiverede samtidig eller hver for sig.
Affugtning indblæsningsluft benytter ingen ind-/udgang
på modulet.
Dugpunktsregulering kølebafler/køleloft benytter temperaturføler
indgang , klemme 23 (- Brun) og 24 (+ Hvid), til
temperaturføler til fremføringstemperatur.
Analog udgang , klemme 5 (–) og 6 (+), til ventilmotor
til fremføring af køling. For tilkobling, se figur 5.
3.6 Swegon Factory
IQnomic kan kan indstilles til funktionen Swegon Factory
(funktionsomskifter i position 8, se billede ), hvor et
lavhastighedsarmatur, som f.eks. BOOSTER med spjældmotor,
benyttes. Relæ på modulet trækker, når indblæsningstemperaturen
er højere end rumtemperaturen.
Relæ 2 har inverteret funktion i forhold til relæ , dvs. at
når relæ trækker, falder relæ 2, og vice versa. Angående
tilslutning, se billede 6.
4. Data
Tilslutningskontakt 2 x RJ 2 6/6
Spændingsforsyning
(via modulkontakt) 24 V DC
Relækontaktor
Omgivelsestemp.
5 A/AC3
2 A/AC
Normal –20 °C–40 °C, 0–95 % RH
Kapslingsklasse IP 20 iht. EN 60529
CE-godkendelse EN 6 000-6-2, EN 6 000-6-3
4 www.swegon.com
Billede 5
* Strømforsyning 24
VAC kan tilsluttes på
aggregatets styreenhed,
klemme 60 (G)
og 61 (G0).
Billede 6
24 VAC*
Ventil, køling G G0 Y
123456789 0
1 2 3 4 5 6 7 8 9 0
DK.TBIQ480.060810
13 14 15 16 17 18 19 20 21 22 23 24
P1 L1 L2
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
P1 L1 L2
1 2 3 4 5 6 7 8 9 10 11 12
G0
G
Swegon
1
ASM114SF901
2a
2b
BOOSTER
Temp.føler
Brun
Hvid
24 VAC
Forbehold for ændringer
