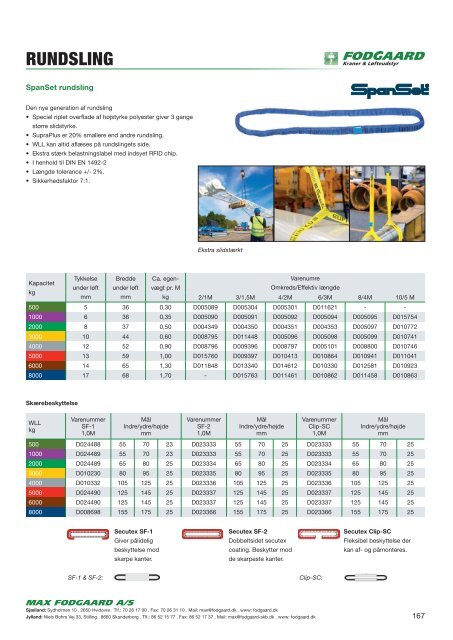

rundSling - F.wood-supply.dk

undSling
SpanSet rundsling
Den nye generation af rundsling
• Speciel riplet overflade af højstyrke polyester giver 3 gange
større slidstyrke.
• SupraPlus er 20% smallere end andre rundsling.
• WLL kan altid aflæses på rundslingets side.
• Ekstra stærk belastningslabel med indsyet RFID chip.
• I henhold til DIN EN 1492-2
• Længde tolerance +/- 2%.
• Sikkerhedsfaktor 7:1.
Kapacitet
kg
Tykkelse
under løft
mm
Bredde
under løft
mm
Ca. egenvægt
pr. M
kg 2/1M 3/1,5M
Varenumre
Omkreds/Effektiv længde
4/2M 6/3M 8/4M 10/5 M
500 5 36 0,30 D005089 D005304 D005301 D011621 - -
1000 6 36 0,35 D005090 D005091 D005092 D005094 D005095 D015754
2000 8 37 0,50 D004349 D004350 D004351 D004353 D005097 D010772
3000 10 44 0,60 D008795 D011448 D005096 D005098 D005099 D010741
4000 12 52 0,90 D008796 D009396 D008797 D005101 D008800 D010746
5000 13 59 1,00 D015760 D009397 D010413 D010864 D010941 D011041
6000 14 65 1,30 D011848 D013340 D014612 D010330 D012581 D010923
8000 17 68 1,70 - D015763 D011461 D010862 D011458 D010863
Skærebeskyttelse
WLL
kg
Varenummer
SF-1
1,0M
Mål
Indre/ydre/højde
mm
Ekstra slidstærkt
Varenummer
SF-2
1,0M
Mål
Indre/ydre/højde
mm
Varenummer
Clip-SC
1,0M
Mål
Indre/ydre/højde
mm
500 D024488 55 70 23 D023333 55 70 25 D023333 55 70 25
1000 D024489 55 70 23 D023333 55 70 25 D023333 55 70 25
2000 D024489 65 80 25 D023334 65 80 25 D023334 65 80 25
3000 D010230 80 95 25 D023335 80 95 25 D023335 80 95 25
4000 D010332 105 125 25 D023336 105 125 25 D023336 105 125 25
5000 D024490 125 145 25 D023337 125 145 25 D023337 125 145 25
6000 D024490 125 145 25 D023337 125 145 25 D023337 125 145 25
8000 D008698 155 175 25 D023366 155 175 25 D023366 155 175 25
Secutex SF-1
Giver pålidelig
beskyttelse mod
skarpe kanter.
Secutex SF-2
Dobbeltsidet secutex
coating. Beskytter mod
de skarpeste kanter.
SF-1 & SF-2: Clip-SC:
Secutex Clip-SC
Fleksibel beskyttelse der
kan af- og påmonteres.
Sjælland: Sydholmen 10 . 2650 Hvidovre . Tlf.: 70 26 17 00 . Fax: 70 26 31 10 . Mail: max@fodgaard.dk . www: fodgaard.dk
Jylland: Niels Bohrs Vej 33, Stilling . 8660 Skanderborg . Tlf.: 86 52 15 77 . Fax: 86 52 17 37 . Mail: max@fodgaard-skb.dk . www: fodgaard.dk 167

undSling
SpanSet Magnum-X rundsling Bæreevne: 10.000 - 400.000 kg.
Den nye dimension i løfteteknik
• X-trem kompakt.
• X-tra høj belastning.
• X-tremt slidstærkt.
• X-trem nem håndtering.
• X-tra lang levetid.
• X-tra beskyttet belastningslabel.
• X-tra omkostningseffektiv.
• X-tremt fleksibelt.
• Fremstillet af højstyrke polyester.
• 50% smallere end andre rundsling.
• 50% lavere egenvægt.
• WLL altid synlig.
• Indsyet data chip.
• Bedre pasform rundt om krankrogen.
• Det fleksible materiale kan tåle skarpere kanter end sammenlignelige rundsling.
• Kan beskyttes yderligere med Secutex.
• Sikkerhedsfaktor 7:1.
X-trem kompakt
Fremstillet af højstyrke polyester og med en påsyet kompakt beskyttelsesslange
gør Magnum-X op til 50% smallere end sammenlignelige rundslings.
Fordele: Rundslinget bliver ikke sammenmast og passer derfor i mindre krankroge.
Meget nemmere håndtering.
X-tra høj belastning
Højstyrke materialet kan belastes betydeligt kraftigere end lignende materialer.
Egenvægten er nedsat med ca. 50% i forhold til andre rundsling.
Fordele: Magnum-X fylder mindre og er mere fleksibelt. Det kan derfor anvendes
ved skarpere kanter end andre PES rundslings.
Bedre pasform omkring krankrogen end andre rundslings.
Meget nemmere håndtering.
X-tra genkendelig label
Magnum-X har et ekstra ærme med indsyet belastningen (WLL), der altid er
synligt.
Fordele: Belastningen kan ses fra lang afstand, selv hvis rundslinget er ekstremt
beskidt.
Mindsker risikoen for forvekslinger og dermed også risikoen for arbejdsulykker.
X-tremt slidstærkt
Slangen er forstærket med et ekstremt slidstærkt højstyrke polyester. Det kompakte
design reducerer krøller på slangen ved anhugningspunktet, hvilket giver
bedre pasform og dermed mindre slid hvilket forøger rundslingets levetid.
Fordele: Magnum-X er ekstremt driftsikkert og har meget lang levetid, selv i de
hårdeste miljøer.
X-tra cost/benefit for dig.
Sjælland: Sydholmen 10 . 2650 Hvidovre . Tlf.: 70 26 17 00 . Fax: 70 26 31 10 . Mail: max@fodgaard.dk . www: fodgaard.dk
Jylland: Niels Bohrs Vej 33, Stilling . 8660 Skanderborg . Tlf.: 86 52 15 77 . Fax: 86 52 17 37 . Mail: max@fodgaard-skb.dk . www: fodgaard.dk 168

åndStrop
SpanSet PowerStar båndstrop
Båndstroppen der beskytter din byrde
• 2-lags båndstrop i henhold til DIN EN 1492-1
• Ekstra slidstærke øjer giver længere levetid.
• Båndstroppens overflade er coatet og yder
ekstra beskyttelse af byrden.
• Lavere egenvægt giver lettere håndtering.
• WLL er indsyet og kan altid aflæses =
yderligere sikkerhed.
• Ekstra stærk belastningslabel med indsyet RFID chip.
• Længde tolerance +/- 3%.
• Sikkerhedsfaktor 7:1.
WLL
kg
Øje
bredde
mm
Øje
længde
mm
Bånd
bredde
mm
Bånd
tykkelse
mm
Varenummer
2M 3M 4M 5M 6M 8M
1000 30 300 30 5,6 D005051 D005064 D005065 D012009 D005067 D015830
2000 35 300 60 5,6 D005073 D005077 D005078 D005080 D005081 D015831
3000 50 400 90 6,0 D011451 D005082 D005084 D013414 D010410 D015834
4000 65 400 120 6,2 D015846 D008804 D008805 D015847 D015848 D015884
5000 80 500 150 6,4 D015850 D015851 D015852 D015854 D015853 D015855
6000 70 700 180 7,6 D015856 D015857 D015858 D018859 D015860 D015861
8000 90 800 240 7,6 - D015862 D015863 D015864 D015865 D015867
10000 160 1000 300 7,6 - D015868 D015869 D015870 D012097 D012096
Skærebeskyttelse
WLL
kg
Varenummer
SF-1
1,0M
Mål
Indre/ydre/højde
mm
Ekstra slidstærkt
Varenummer
SF-2
1,0M
Mål
Indre/ydre/højde
mm
Varenummer
Clip-SC
1,0M
Mål
Indre/ydre/højde
mm
1000 D008320 35 55 20 D0023453 35 55 20 D017912 35 55 20
2000 D008176 65 80 23 D023454 65 80 23 D017913 65 80 23
3000 D008432 95 110 25 D023455 95 110 25 D017921 95 110 25
4000 D023443 125 145 25 D023456 125 145 25 D023448 125 145 25
5000 D023444 155 175 25 D023457 155 175 25 D023449 155 175 25
6000 D023445 185 210 30 D023458 185 210 30 D023450 185 210 30
8000 D023446 245 270 35 D023459 245 270 35 D023451 245 270 35
10000 D023447 310 340 35 D023460 310 340 35 D023452 310 340 35
Secutex SF-1
Giver pålidelig
beskyttelse mod
skarpe kanter.
Secutex SF-2
Dobbeltsidet secutex
coating. Beskytter mod
de skarpeste kanter.
Secutex Clip-SC
Fleksibel beskyttelse der
kan af- og påmonteres.
Sjælland: Sydholmen 10 . 2650 Hvidovre . Tlf.: 70 26 17 00 . Fax: 70 26 31 10 . Mail: max@fodgaard.dk . www: fodgaard.dk
Jylland: Niels Bohrs Vej 33, Stilling . 8660 Skanderborg . Tlf.: 86 52 15 77 . Fax: 86 52 17 37 . Mail: max@fodgaard-skb.dk . www: fodgaard.dk 169

åndStrop m/ SkærebeSkYttelSe
Secutex SX
Special båndstrop med påstøbt secutex
beskyttelse mod skarpe kanter
• Optimal beskyttelse på den lastbærende side med et 5 mm.
tykt coatet beskttende lag.
• Ekstremt skærebeskyttende på den coatede side.
• Nedsat slid pga. de forstærkede øjer.
• Lavere egenvægt giver nemmere håndtering.
• Testet i henhold til DIN EN 1492-1
Secutex S2
• Optimal beskyttelse med 5mm. tykt beskyttende lag på
begge sider.
• Ekstremt skærebeskyttende.
• Nedsat slid pga. de forstærkede øjer.
• Lavere egenvægt giver nemmere håndtering.
• Testet i henhold til DIN EN 1492-1
Se venligst vores hjemmeside for varenumre på ovenstående.
Type SX
Type SX-C
Type SX-DD
Sjælland: Sydholmen 10 . 2650 Hvidovre . Tlf.: 70 26 17 00 . Fax: 70 26 31 10 . Mail: max@fodgaard.dk . www: fodgaard.dk
Jylland: Niels Bohrs Vej 33, Stilling . 8660 Skanderborg . Tlf.: 86 52 15 77 . Fax: 86 52 17 37 . Mail: max@fodgaard-skb.dk . www: fodgaard.dk 170

jokerkrog
SpanSet Jokerkrog
Jokerkroge til anvendelse på rundsling og båndstropper
Jokerkrogene følger farvekoden i henhold til
DIN EN 1492, så du altid kan se hvilken strop og
belastning krogen hører til.
1T 2T 3T 4T 5T 6T
Type
Belastning
kg
A B1 B2 F
mm
G H L Egenvægt
kg
ASH.1T.000 1000 84 27 32 30 20 25 112 0,6
ASH.2T.000 2000 110 33 42 36 20 25 134 1,7
ASH.3T.000 3000 132 30 50 46 22 28 145 2,5
ASH.4T.000 4000 130 49 60 55 31 35 180 3,2
ASH.5T.000 5000 130 49 60 55 31 35 180 3,3
ASH.6T.000 6000 130 49 60 55 31 35 180 3,3
Palsæt for Joker kroge
Varenummer
D003116 Palsæt for ASH.1T.000
D003117 Palsæt for ASH.2T.000 og ASH.3T.000
D003118 Palsæt for ASH.4T.000, ASH.5T.000 og ASH.6T.000
Klasse 8 +
Joker krogene er fremstillet
i klasse 8+ stål
og har en ekstra stærk
sikkerhedspal.
Krogspidsen med ny
udformning giver bedre
håndtering ved anhugning
af stroppen.
Ekstra sikkerhed
Normen fordrer sikkerhedsfaktor
1:4 for stål
komponenter til tekstilt
løfteudstyr.
Joker kroge har en sikkerhedsfaktor
på 5:1.
Et ekstra plus for din
sikkerhed.
1 2 3 4
Pasform
Jokerkrogene er specielt
udviklet til rundsling &
båndstropper. Anlægsfladen
er specielt glat og
afrundet så det passer
perfekt til løftestroppen.
Sjælland: Sydholmen 10 . 2650 Hvidovre . Tlf.: 70 26 17 00 . Fax: 70 26 31 10 . Mail: max@fodgaard.dk . www: fodgaard.dk
Jylland: Niels Bohrs Vej 33, Stilling . 8660 Skanderborg . Tlf.: 86 52 15 77 . Fax: 86 52 17 37 . Mail: max@fodgaard-skb.dk . www: fodgaard.dk 171

SpecielStropper
SpanSet fritrækningsstrop - SafetyPlus
• Fritræningsstroppen er forsynet med en sikkerhedsslange af ekstra
stærkt polyester.
• I tilfælde af sprængning forbliver den overrevne strop inde i sikker-
hedsslangen og slår ikke ud til siden. Således forårsager den ikke
person- eller materielskade.
• Fritrækningsstroppen er essentielt et forstærket rundsling med
påsyede øjer af ekstra stærkt polyester.
• SafetyPlus fremstilles i henhold til DIN EN 1494-2 og leveres med
speciel label der indikerer den maksimale trækbelastning samt
brugerinstruktioner for stroppen.
Type
Trækbelastning
kg
Min. længde
M
Max. længde
M
Øje længde
mm
Ca, øje bredde
mm
Ca. egenvægt pr M
kg
SafetyPlus 4.000 4.000 2 10 200 60 0,8
SafetyPlus 8.000 8.000 2 20 200 70 1,2
SafetyPlus 12.000 12.000 3 20 300 90 1,6
SafetyPlus 16.000 16.000 3 40 300 90 2,0
SafetyPlus 20.000 20.000 4 40 400 100 2,5
SafetyPlus 30.000 30.000 4 40 400 120 4,0
SafetyPlus 40.000 40.000 4 40 400 140 5,5
SpanSet Tøndeløftersæt
• 500 kg. bæreevne.
• Egnet for tønder med dia. op til max. 0,7 m.
• Hurtig og fleksibel håndtering.
• Fylder meget lidt.
• Lav egenvægt.
1. 2 x A 40, 900 mm. Lang,
300 mm. Øjer
2. Powerflex beskyttelsesmuffe 500 mm. lang.
3. SPL 10x100x200 mm. surringsspænde med beskyttelse.
4. Båndlængde 2500 mm.
Varenr.
Bæreevne
kg
Ø max.
mm
D025006 500 700
Sjælland: Sydholmen 10 . 2650 Hvidovre . Tlf.: 70 26 17 00 . Fax: 70 26 31 10 . Mail: max@fodgaard.dk . www: fodgaard.dk
Jylland: Niels Bohrs Vej 33, Stilling . 8660 Skanderborg . Tlf.: 86 52 15 77 . Fax: 86 52 17 37 . Mail: max@fodgaard-skb.dk . www: fodgaard.dk 172

kantbeSkYttelSe
SpanSet Kantbeskyttelse
KaSi
Specielt udviklet til at skåne kanterne ved surring af papircoils. Den konkave indre kant sikrer at spændkraften
fra båndet fordeles jævnt over hele kantbeskytteren. Den integrerede ”båndholder” forhindrer båndet i at glide
ud af plads. ”Puklen” øverst sørger for at båndet giver spændkraft nedad uden at det trykker på papiret.
UWI
Kraftig kantbeskyttelse for gods med lige kanter.
UWI fordeler kræfterne fra surringen jævnt over hele surringen, så godset beskyttes optimalt.
LOX
Kantbeskyttelse for gods med lige kanter. Kan monteres hurtigt og fastholder surringsbåndet så det ikke
glider. De to ben holder surringsbåndet på plads og beskytter godsets kanter. LOX kantbeskyttelse er
designet for bånd med bredde fra 35-50mm.
Bøjelig kantbeskytter
Denne kantbeskytter er nem og praktisk at anvende. Fastgøres direkte på båndet og skubbes herefter på
plads. Det fleksible materiale gør at du selv bestemmer hvor kantbeskytteren skal sidde. Anvendes for
bånd med bredde fra 9-19mm eller 25-38mm.
Skralde beskytter
Beskytter dit gods mod mærker fra skralden og omvendt.
LaWi
Robust lang kantbeskyttelse fremstillet af polyethylen. Den indre hulkel beskytter lastens kant som ved
KaSi, og den store runding beskytter surringsbåndet samt giver en bedre spændkraft på lasten.
Varenummer Navn
Max. båndbredde
mm
Materiale
Dimensioner
mm
D002859 KaSi 50 PP 145 x 145 x 80
D020992 UWI 50 PP 135 x 145 x 90
D002866 LOX 35 - 55 PP 95 x 95
D015585 Bøjelig beskyt. 9 - 19 Plastik -
D015586 Bøjelig beskyt. 25 - 38 Plastik -
D000195 Skralde beskyt. 35 PU -
D000196 Skralde beskyt. 50 PU -
D000197 Skralde beskyt. 75 PU -
D031069 LaWi 1636sz Alle PE 210 x 120 x 800
D030586 LaWi 1636sz Alle PE 210 x 120 x 1200
D031071 LaWi 1636sz Alle PE 210 x 120 x 2400
D031074 LaWi 1637rt Alle PE 140 x 100 x 800
D030588 LaWi 1637rt Alle PE 140 x 100 x 1200
D031075 LaWi 1637rt Alle PE 140 x 100 x 2400
KaSi LOX Skralde beskytter LaWi LaWi
Sjælland: Sydholmen 10 . 2650 Hvidovre . Tlf.: 70 26 17 00 . Fax: 70 26 31 10 . Mail: max@fodgaard.dk . www: fodgaard.dk
Jylland: Niels Bohrs Vej 33, Stilling . 8660 Skanderborg . Tlf.: 86 52 15 77 . Fax: 86 52 17 37 . Mail: max@fodgaard-skb.dk . www: fodgaard.dk 177
KaSi
UWI
LOX
Bøjelig kantbeskytter
Skralde beskytter
sz
rt

kantbeSkYttelSe til Surringer
SpanSet Kantbeskyttelse
sliP
Beskyttelsesslange af forstærket højstyrke fibre. Må ikke anvendes
ved skarpe kanter.
PF/2
Den ekstra lave friktion tillader kantbeskyttelse at glide let.
God til betonelementer.
Varenr.
Max. båndbredde
mm
Længde
cm
D013546 35 100
D013545 50 100
D013544 75 100
LSP-SF1
Tyk PU coatet væg til anvendelse ved de skarpeste kanter.
Varenr.
Max. båndbredde
mm
D000777 25
D000778 35
D000780 50
D000841 75
clip SC
Kan nemt og hurtigt fastgøres omkring enhvert bånd uden
at båndet skal løsnes først. Secutex med polyesterindlæg.
Varenr.
Max. båndbredde
mm
Min. længde
Cm
D000871 50 250
D000870 50 300
D000874 50 500
D000876 50 5.000
clip SC med tekstil
Hurtig at fastgøre. Det robuste materiale giver længere levetid.
Anvendes ved meget skarpe kanter, ex. stål coils.
Varenr.
Max. båndbredde
mm
Længde
cm
D013538 35 50
D013539 35 100
D013540 50 50
D013541 50 100
D013542 75 50
D013543 75 100
Sjælland: 1 Sydholmen 10 . 2650 Hvidovre 2 . Tlf.: 70 26 17 00 . Fax: 70 26 31 10 3 . Mail: max@fodgaard.dk . www: fodgaard.dk 4
Jylland: Niels Bohrs Vej 33, Stilling . 8660 Skanderborg . Tlf.: 86 52 15 77 . Fax: 86 52 17 37 . Mail: max@fodgaard-skb.dk . www: fodgaard.dk 178
