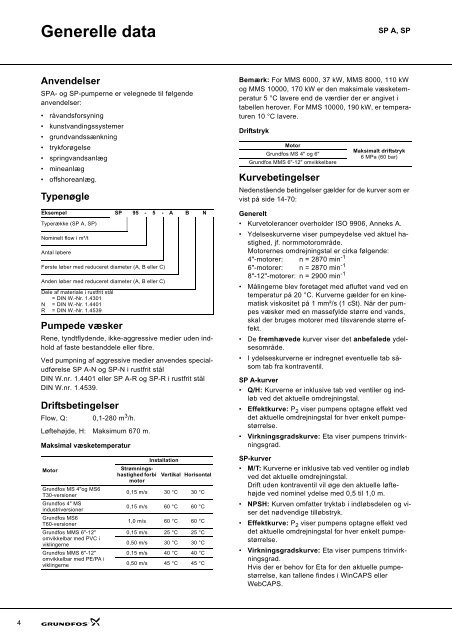

SP A, SP - NRF

4
Generelle data
Anvendelser
SPA- og SP-pumperne er velegnede til følgende
anvendelser:
• råvandsforsyning
• kunstvandingssystemer
• grundvandssænkning
• trykforøgelse
• springvandsanlæg
• mineanlæg
• offshoreanlæg.
Typenøgle
Eksempel
Typerække (SP A, SP)
SP 95 - 5 - A B N
Nominelt flow i m³/t
Antal løbere
Første løber med reduceret diameter (A, B eller C)
Anden løber med reduceret diameter (A, B eller C)
Dele af materiale i rustfrit stål
= DIN W.-Nr. 1.4301
N = DIN W.-Nr. 1.4401
R = DIN W.-Nr. 1.4539
Pumpede væsker
Rene, tyndtflydende, ikke-aggressive medier uden indhold
af faste bestanddele eller fibre.
Ved pumpning af aggressive medier anvendes specialudførelse
SP A-N og SP-N i rustfrit stål
DIN W.nr. 1.4401 eller SP A-R og SP-R i rustfrit stål
DIN W.nr. 1.4539.
Driftsbetingelser
Flow, Q: 0,1-280 m 3 /h.
Løftehøjde, H: Maksimum 670 m.
Maksimal væsketemperatur
Motor
Grundfos MS 4"og MS6
T30-versioner
Grundfos 4" MS
industriversioner
Grundfos MS6
T60-versioner
Grundfos MMS 6"-12"
omvikkelbar med PVC i
viklingerne
Grundfos MMS 6"-12"
omvikkelbar med PE/PA i
viklingerne
Installation
Strømningshastighed
forbi Vertikal Horisontal
motor
0,15 m/s 30 °C 30 °C
0,15 m/s 60 °C 60 °C
1,0 m/s 60 °C 60 °C
0,15 m/s 25 °C 25 °C
0,50 m/s 30 °C 30 °C
0,15 m/s 40 °C 40 °C
0,50 m/s 45 °C 45 °C
SP A, SP
Bemærk: For MMS 6000, 37 kW, MMS 8000, 110 kW
og MMS 10000, 170 kW er den maksimale væsketemperatur
5 °C lavere end de værdier der er angivet i
tabellen herover. For MMS 10000, 190 kW, er temperaturen
10 °C lavere.
Driftstryk
Motor
Grundfos MS 4" og 6"
Grundfos MMS 6"-12" omvikkelbare
Kurvebetingelser
Maksimalt driftstryk
6 MPa (60 bar)
Nedenstående betingelser gælder for de kurver som er
vist på side 14-70:
Generelt
• Kurvetolerancer overholder ISO 9906, Anneks A.
• Ydelseskurverne viser pumpeydelse ved aktuel hastighed,
jf. normmotorområde.
Motorernes omdrejningstal er cirka følgende:
4"-motorer: n = 2870 min-1 6"-motorer: n = 2870 min -1
8"-12"-motorer: n = 2900 min -1
• Målingerne blev foretaget med afluftet vand ved en
temperatur på 20 °C. Kurverne gælder for en kinematisk
viskositet på 1 mm²/s (1 cSt). Når der pumpes
væsker med en massefylde større end vands,
skal der bruges motorer med tilsvarende større effekt.
• De fremhævede kurver viser det anbefalede ydelsesområde.
• I ydelseskurverne er indregnet eventuelle tab såsom
tab fra kontraventil.
SP A-kurver
• Q/H: Kurverne er inklusive tab ved ventiler og indløb
ved det aktuelle omdrejningstal.
• Effektkurve: P2 viser pumpens optagne effekt ved
det aktuelle omdrejningstal for hver enkelt pumpestørrelse.
• Virkningsgradskurve: Eta viser pumpens trinvirkningsgrad.
SP-kurver
• M/T: Kurverne er inklusive tab ved ventiler og indløb
ved det aktuelle omdrejningstal.
Drift uden kontraventil vil øge den aktuelle løftehøjde
ved nominel ydelse med 0,5 til 1,0 m.
• NPSH: Kurven omfatter tryktab i indløbsdelen og viser
det nødvendige tilløbstryk.
• Effektkurve: P2 viser pumpens optagne effekt ved
det aktuelle omdrejningstal for hver enkelt pumpestørrelse.
• Virkningsgradskurve: Eta viser pumpens trinvirkningsgrad.
Hvis der er behov for Eta for den aktuelle pumpestørrelse,
kan tallene findes i WinCAPS eller
WebCAPS.
