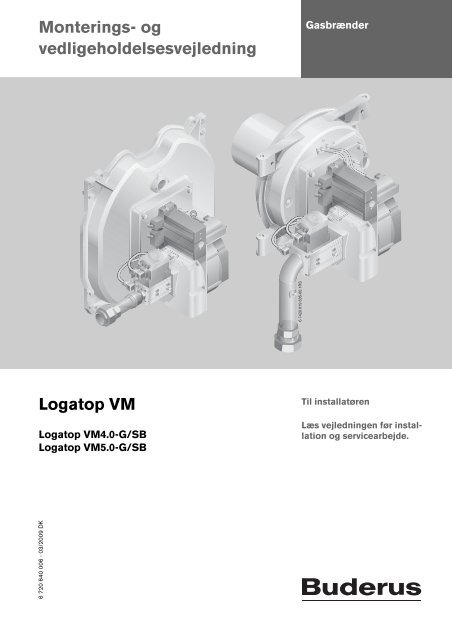

Monterings- og

vedligeholdelsesvejledning

Logatop VM

Logatop VM4.0-G/SB

Logatop VM5.0-G/SB

6 720 640 006 - 03/2009 DK

Gasbrænder

Til installatøren

Læs vejledningen før installation

og servicearbejde.

Indholdsfortegnelse


1 Symbolforklaring og sikkerhedsanvisninger . . . . . 4

1.1 Symbolforklaring . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

1.2 Sikkerhedsforskrifter . . . . . . . . . . . . . . . . . . . . . . . . 4

2 Information om brænderen . . . . . . . . . . . . . . . . . . . . 6

2.1 CE-overensstemmelseserklæring . . . . . . . . . . . . . 6

2.2 Bestemmelsesmæssig anvendelse . . . . . . . . . . . . 6

2.3 Produktbeskrivelse . . . . . . . . . . . . . . . . . . . . . . . . . 7

2.3.1 Opbygning for brænder

Logatop VM4.0-G og 5.0-G . . . . . . . . . . . . . . . . . 7

2.3.2 Opbygning for brænder

Logatop VM4.0-SB og 5.0-SB . . . . . . . . . . . . . . . 8

2.3.3 Funktionsbeskrivelse . . . . . . . . . . . . . . . . . . . . . . . 9

2.4 Tekniske data . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

2.4.1 Tekniske data for alle brændere . . . . . . . . . . . . . 10

2.4.2 Tekniske data for

Logatop VM4.0-145 for SB615/145 . . . . . . . . 10


Logatop VM4.0-185 for SB615/185 . . . . . . . . 11


Logatop VM5.0-230 til SB615/230 . . . . . . . . . 11


Logatop VM5.0-310 til SB615/310 . . . . . . . . . 12

2.4.6 Tekniske data til

Logatop VM4.0-105 til GE315/105 . . . . . . . . . 12









2.4.11 Brændstoffer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

2.5 Værktøj, materialer og hjælpemidler . . . . . . . . . . 15

3 Forskrifter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

4 Montering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

4.1 Leveringsomfang for brænder

Logatop VM4.0-G og 5.0-G . . . . . . . . . . . . . . . . 17

4.2 Leveringsomfang brænder

Logatop VM4.0-SB og 5.0-SB . . . . . . . . . . . . . . 18

4.3 Udtagning af brænderen fra

emballagen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

4.4 Montering af brænder på SB615 . . . . . . . . . . . . 19

4.5 Montering af brænderen på GE315 . . . . . . . . . . 20

4.5.1 Ilægning af retardere . . . . . . . . . . . . . . . . . . . . . . 20

4.5.2 Montering af studs til fordelerrør på kedlen . . . . 20

4.5.3 Montering af brænderdør . . . . . . . . . . . . . . . . . . . 21

4.6 Montering af gastilslutningsrøret

på brænderen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

4.7 Etablering af gastilslutning . . . . . . . . . . . . . . . . . . 22

2

4.7.1 Kontrol af gastype . . . . . . . . . . . . . . . . . . . . . . . . 22

4.7.2 Omstilling til naturgas L . . . . . . . . . . . . . . . . . . . 22

4.8 Etablering af eltilslutning . . . . . . . . . . . . . . . . . . . 23

4.9 Montering af brænderkappen . . . . . . . . . . . . . . . 24

5 Opstart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

5.1 Kontrol af luftgennemstrømning samt

røggastilslutning . . . . . . . . . . . . . . . . . . . . . . . . . . 25

5.2 Udluftning af gasledning og kontrol

for tæthed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

5.3 Kontrol af parametre og indstilling af

brænder til varmeanlægget . . . . . . . . . . . . . . . . . 26

5.3.1 Start af brænder og drift til

belastningspunkter . . . . . . . . . . . . . . . . . . . . . . . . 26

5.3.2 Måling af blæsertryk . . . . . . . . . . . . . . . . . . . . . . 27

5.3.3 Måling af gasdysetryk . . . . . . . . . . . . . . . . . . . . . 27

5.3.4 Måling af tilslutningstryk . . . . . . . . . . . . . . . . . . . 28

5.3.5 Måling af CO 2 - og CO-værdier . . . . . . . . . . . . . 29

5.3.6 Måling af transporttryk . . . . . . . . . . . . . . . . . . . . 29

5.3.7 Afslutning af målingerne . . . . . . . . . . . . . . . . . . . 29

5.3.8 Kontrol for tæthed . . . . . . . . . . . . . . . . . . . . . . . . 29

5.4 Afsluttende arbejde . . . . . . . . . . . . . . . . . . . . . . . 29

5.4.1 Efterspænding af brænderdørens skruer . . . . . 29

5.4.2 Tæthedskontrol i driftstilstanden . . . . . . . . . . . . 30

5.4.3 Kontrol af flammeovervågning . . . . . . . . . . . . . . 30

5.5 Brugerinstruktion . . . . . . . . . . . . . . . . . . . . . . . . . 30

5.6 Opstartsprotokol . . . . . . . . . . . . . . . . . . . . . . . . . 31

6 Eftersyn og vedligeholdelse . . . . . . . . . . . . . . . . . . . 32

6.1 Visuel kontrol af brænderen . . . . . . . . . . . . . . . . 32

6.1.1 Anbring brænderen i eftersynsposition . . . . . . . 32

6.1.2 Eftersyn af luftkanalen og rengøring

af blæserhjulet . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

6.1.3 Kontrol af position og udbrænding

for elektroderne . . . . . . . . . . . . . . . . . . . . . . . . . . 34

6.1.4 Kontrol af brænderstavens overflade,

isolering og brænderdørspakning . . . . . . . . . . . . 34

6.1.5 Anbring brænderen i driftsposition . . . . . . . . . . 35

6.2 Indskrivning af parametre . . . . . . . . . . . . . . . . . . 35

6.2.1 Kontrol af blæsertryk . . . . . . . . . . . . . . . . . . . . . . 35

6.2.2 Måling af gasdysetryk . . . . . . . . . . . . . . . . . . . . . 36

6.2.3 Måling af gastilslutningstrykket . . . . . . . . . . . . . 37

6.2.4 Måling af CO 2- og CO-værdier . . . . . . . . . . . . . 37

6.2.5 Måling af transporttryk . . . . . . . . . . . . . . . . . . . . 37

6.2.6 Måling af ioniseringsstrøm . . . . . . . . . . . . . . . . . 37

6.2.7 Afslutning af målingerne . . . . . . . . . . . . . . . . . . . 38

6.2.8 Kontrol for tæthed . . . . . . . . . . . . . . . . . . . . . . . . 38

6.3 Afsluttende arbejde . . . . . . . . . . . . . . . . . . . . . . . 39

6.3.1 Efterspænding af brænderdørens skruer . . . . . 39

6.3.2 Tæthedskontrol i driftstilstanden . . . . . . . . . . . . 39

6.3.3 Kontrol af gaspressostat . . . . . . . . . . . . . . . . . . . 39

6.3.4 Kontrol af flammeovervågning . . . . . . . . . . . . . . 39

6.4 Eftersyns- og

vedligeholdelsesprotokol . . . . . . . . . . . . . . . . . . . 40

Gasbrænder Logatop VM - Vi forbeholder os ret til ændringer og forbedringer.

7 Afhjælpning af brænderfejl . . . . . . . . . . . . . . . . . . . . 42

7.1 Fyringsautomat CM221/CM222 . . . . . . . . . . . . 42

7.2 Justering og udskiftning af komponenter . . . . . . 44

7.2.1 Udskiftning af gasarmatur . . . . . . . . . . . . . . . . . . 44

7.2.2 Udskiftning af blæseren . . . . . . . . . . . . . . . . . . . 46

7.2.3 Rengøring eller udskiftning af

brænderstav og isolering . . . . . . . . . . . . . . . . . . .48

7.2.4 Udskiftning af elektrodeblok . . . . . . . . . . . . . . . . 51

7.2.5 Udskiftning af fyringsautomat . . . . . . . . . . . . . . . 52

Indeks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54


Gasbrænder Logatop VM - Vi forbeholder os ret til ændringer og forbedringer. 3

4

1 Symbolforklaring og sikkerhedsanvisninger

1 Symbolforklaring og sikkerhedsanvisninger

1.1 Symbolforklaring

Advarselshenvisninger

Advarselshenvisninger i teksten markeres

med en advarselstrekant med grå baggrund

og kant.

Ved fare på grund af strøm udskiftes udråbstegnet

i advarselstrekanten med et lynsymbol.

Signalord ved advarselshenvisningens start markerer konsekvensernes

type og alvor, hvis aktiviteterne for forebyggelse

af faren ikke følges.

• BEMÆRK betyder, at der kan opstå materielle skader.

• FORSIGTIG betyder, at der kan opstå personskader af

lettere til middel grad.

• ADVARSEL betyder, at der kan opstå alvorlige personskader.

• FARE betyder, at der kan opstå livsfarlige personskader.

Vigtige informationer

Vigtige informationer uden fare for mennesker

eller materiale markeres med det viste

symbol. De markeres med linjer over og under

teksten.

Øvrige symboler

Symbol Betydning

B Handlingstrin

Henvisning til andre steder i dokumentet

eller til andre dokumenter

• Opremsning/listeindhold

– Opremsning/listeindhold (2. niveau)

Tab. 1

1.2 Sikkerhedsforskrifter

Brandfare på grund af forkert brug

B Anvend kun brænderen, når den er korrekt installeret.

Fare ved gaslugt

B Luk gashanen.

B Åbn vinduer og døre.

B Betjen ikke elektriske kontakter. Heller ikke telefonen,

stikkontakter eller dørklokker.

B Sluk åben ild. Rygning forbudt! Brug ikke lighter eller

tændstikker.

B Advar husets beboere, men ring ikke på døren.

B Forlad omgående bygningen, hvis gasudstrømning kan

høres. Sørg for, at andre personer forhindres i at gå ind,

og kontakt politi og brandvæsen uden for bygningen.

B Kontakt gasselskabet og det autoriserede VVS-firma

udefra.

Fare ved gaslugt

B Sluk varmeanlægget.

B Åbn vinduer og døre.

B Tilkald et autoriseret VVS-firma.

Fare på grund af forgiftning ved for høje CO-værdier

CO-værdier på 400 ppm eller 0,04 vol.-% og højere tyder

på forkert indstilling af brænderen, mangelfuldt udstyr,

snavs eller defekter på brænderen.

B Sørg for, at CO-værdierne i luftfri tilstand er under 400

ppm eller 0,04 vol.-%.

B Find årsagen ved højere værdier, og afhjælp den omgående.

Fare på grund af forgiftning. Utilstrækkelig lufttilførsel

kan medføre risiko for kulilteforgiftning.

B Sørg for, at der er fri luftgennemstrømning gennem

ventilationsåbningerne.

B Kedlen må ikke tages i brug, så længe disse forhold

ikke er bragt i orden.

B Gør anlæggets ejer skriftligt opmærksom på mangler

og farer.

Fare på grund af eksplosion af antændelige gasser

efter vedligeholdelse

Under vedligeholdelse kan der opstå lækage på ledninger

og forskruninger.

B Foretag korrekt lækagesøgning efter vedligeholdelse.

B Brug kun godkendte læksøgningsmidler, der danner

skum, til læksøgning.

B Afdæk udsatte steder, så kortslutning undgås. Sprøjt

ikke læksøgningsmidlet på elektriske komponenter,

kabelføringer, stik eller eltilslutninger, og lad det ikke

dryppe på disse dele.


Brandfare ved eksplosive og let antændelige

materialer

B Opbevar eller anvend ikke let antændelige materialer

(papir, gardiner, tøj, fortynder, maling m.v.) i nærheden

af kedlen.

Fare på grund af elektrisk strøm, når kedlen er

åben

Før kedlen åbnes:

B Afbryd strømmen på alle poler med hovedafbryderen.

B Det er ikke tilstrækkeligt at slukke instrumentpanelet.

B Sørg for, at kedlen ikke kan startes utilsigtet.

Forbrændingsluft

B Hold forbrændingsluften fri for aggressive stoffer (f.eks.

halogenkulbrinter, der indeholder klor- eller fluorforbindelser).

På den måde undgås korrosion.

B Undgå kraftig forekomst af støv.

Fare på grund af kortslutning

For forebyggelse af kortslutning:

B Brug kun producentens originale kabelføringer.

Opstilling, montering, ombygning

Forskriftsmæssig installation og indstilling af brænderen

og instrumentpanelet er forudsætning for sikker og økonomisk

drift af kedlen.

B Brænderen må kun installeres af et autoriseret VVSfirma.

B Udfør kun arbejde på gasførende komponenter, hvis du

har autorisation til et sådant arbejde.

B Dele af røggasføringen må ikke ændres.

B Udfør kun elarbejde, hvis du har de nødvendige kvalifikationer

til dette arbejde. Installationsforskrifterne skal

overholdes.

B Sørg for, at børn ikke betjener eller leger med anlægget

uden opsyn.

B Sørg for, at kun personer, som kan betjene anlægget

korrekt, har adgang til det.

B Sikkerhedsventilerne må ikke afspærres! Under

opvarmning kan vandet slippe ud ved sikkerhedsventilen

på varmtvandskredsen og -rørsættet.

B Opbevar vejledningen for senere brug.

Symbolforklaring og sikkerhedsanvisninger

Eftersyn, vedligeholdelse

Varmeanlæg skal vedligeholdes regelmæssigt. Derved

opnås der høj virkningsgrad, lavt brændstofforbrug, miljøvenlig

forbrænding samt høj driftssikkerhed.

B Vedligeholdelse og reparationer må kun udføres af

autoriserede VVS-installatører.

B Afhjælp omgående mangler, så skader på anlægget

forebygges.

B Den driftsansvarlige er ansvarlig for varmeanlæggets

miljømæssige drift.

B Brug kun originale reservedele! Buderus hæfter ikke for

skader forårsaget af anvendelse af uoriginale dele.

B Anbefaling til kunden: Indgå en service- og eftersynsaftale

med eftersyn og service efter behov med et

autoriseret servicefirma.

Brugerinstruktion

B Giv kunden informationer om, hvordan brænderen fungerer

og betjenes.

B Gør kunden opmærksom på, at det ikke er tilladt selv at

foretage ændringer og reparationer.

Gasbrænder Logatop VM - Vi forbeholder os ret til ændringer og forbedringer. 5

1

6

2 Information om brænderen


Denne vejledning indeholder vigtige oplysninger om sikker

og korrekt montering, opstart og vedligeholdelse af

premixbrænderen Logatop VM.

Gas-premixbrænderen leveres i modellerne VM4.0-G,

5.0-G, 4.0-SB og 5.0-SB. Den kaldes efterfølgende for

brænderen. Når der er forskel på de to udgaver, gøres der

udtrykkeligt opmærksom på dette.

Nærmere informationer om kedlen og instrumentpanelet

kan findes i de tilhørende dokumenter.

Monterings- og vedligeholdelsesvejledningen henvender

sig til VVS Installatøren, der – på grundlag af sin faguddannelse

og erfaring – har kendskab til varmeanlæg og

gasinstallationer.

2.1 CE-overensstemmelseserklæring

Dette produkt opfylder i sin konstruktion og sin driftsfunktion

de europæiske direktiver samt eventuelle supplerende,

nationale krav. Overensstemmelsen er bekræftet

med CE-mærket.

Produktets overensstemmelseserklæring kan downloades

på internettet på www.buderus.de/konfo eller kan

rekvireres hos den nærmeste Buderus-afdeling.

2.2 Bestemmelsesmæssig anvendelse

Brænderen må kun installeres i følgende kedler i serien

Logano og videreudviklingen af disse.

• Logano GE315

• Logano SB615

Den er beregnet til følgende kedel-brænder-kombinationer:

Kedel Brænder

Logano GE315 VM4.0-G

VM5.0-G

Logano SB615 VM4.0-SB

Tab. 2

VM5.0-SB

Alle brændere er kontrolleret i varm tilstand fra fabrikken

og forindstillet til kedlens nominelle ydelse ( etiket på

brænderen). Ved første opstart skal brænderindstillingerne

kontrolleres og evt. efterstilles eller justeres efter de

lokale forhold.

Brænderen udleveres med forseglede funktionsrelevante

komponenter.


2.3 Produktbeskrivelse

2.3.1 Opbygning for brænder Logatop VM4.0-G og 5.0-G

Fig. 1 Brænder Logatop VM4.0-G og 5.0-G

1 Skueglas

2 Brænderdør

3 Fire- og syvpolet stik fra instrumentpanelet

4 Gaspressostat

5 Gastilslutningsrør

6 Måledyse for måling af gastrykket

7 Gasarmatur

8 Måledyse for måling af gasdysetrykket

9 Lyddæmper

10 Gasdyse

11 Blæser

12 Kontrolkasse

13 Tændtransformer

14 Brænderrør

15 Ioniseringselektrode

16 Tændelektroder

Information om brænderen


2


2.3.2 Opbygning for brænder Logatop VM4.0-SB og 5.0-SB

Fig. 2 Brænder Logatop VM4.0-SB og 5.0-SB


2 Fire- og syvpolet stik fra instrumentpanelet

3 Gaspressostat



6 Gasarmatur


8 Lyddæmper

9 Gasdyse

10 Blæser

11 Kontrolkasse

12 Tændtransformer

13 Skueglas




8


2.3.3 Funktionsbeskrivelse

Gas-premixbrænderen Logatop VM arbejder modulerende

og er justeret til direkte funktion med gaskedlen.

Styring og overvågning

Fyringsautomaten [2] overtager styringen og overvågningen

af brænderen.

Hvis der aktiveres varmeproduktion fra gaskedlen og varmekredsreguleringen,

starter brænderen op.

Før brænderen starter op, kontrollerer den automatisk

gastrykket og ventiltætheden.

Først udfører blæseren [4] forskylning af kedlen med

nominel volumenstrøm. Når forskylningstiden er gået, drejer

blæseren med starthastighed. Tændingen aktiveres,

ventilerne åbner sig, og gas-luft-blandingen tændes.

Brænderens gasdysetryk styres via lufttrykket

på blæserens indgangsside. Hvis blæsertrykket

ændres, ændres gasdysetrykket også.

Fig. 3 Beskrivelse af brænderens funktion, snitbillede

forfra

1 Reset-taste med display (fejlvisning)

2 Fyringsautomat

3 Gasarmatur

4 Blæser


Tænding

Gas-luft-blandingen tændes direkte via tændelektroderne

[1,2]. Flammeovervågningen foregår via ioniseringsstrømprincippet.

I løbet af en sikkerhedstid på 3 sekunder skal der meldes

et tilstrækkeligt flammesignal. Hvis der ikke meldes noget

flammesignal, følger der en fejlkobling efter fire mislykkede

forsøg. Ved flammeudfald i driftsfasen følger der en

genstart på mindre end et sekund.

Efter et mislykket forsøg på genstart, går brænderen på

fejl. Display på fyringsautomaten ( fig. 3, [2]) viser så et

blinkende fejlnummer.

Efter en fejlfrakobling skal der trykkes på reset-tasten

( fig. 3, [1]) for genopstart af brænderen.

Fig. 4 Beskrivelse af brænderens funktion, snitbillede

fra højre

1 Tændelektrode

2 Tændelektrode

3 Blæser


2

10


2.4 Tekniske data

Blæser- og dysetrykket i de efterfølgende tabeller

er retningsvisende. Blæser- og dysetrykket

refererer til p kedelslut =0mbar.

2.4.1 Tekniske data for alle brændere

Ioniseringsstrøm > 7 μA

CO2 9 ± 0,5 vol.-% ved naturgas

CO < 100 ppm

Gastilslutningstryk 20 til 50 mbar

p kedelslut ved fuld belastning 0,5 mbar

2.4.2 Tekniske data for Logatop VM4.0-145 for SB615/145

Startbelastning Fuld belastning

Delvis belastning

Blæsertryk mbar 5,2 12,8 ± 2,5 1,5

Gasdysetryk mbar 5,2 9,6 ± 1 1,3

Nominel varmeydelse (40/30 °C) kW - 145,0 51,8


Brænderbelastning kW 90 134,3 51,4

Modstand på røggassiden mbar 0,3 1,2 0,1

Omdrejningstal (± 10%) 1/min 3480 5040 1920

Indstilling af gasarmaturet V~4 / N~0

Gasdysediameter

mm

Naturgas H

10,6

Naturgas L

11,7

Højde x bredde x dybde mm 695 x 639 x 624

Vægt kg 49,4

Tab. 3 Tekniske data for VM4.0-145 til SB615/145


2.4.3 Tekniske data for Logatop VM4.0-185 for SB615/185

2.4.4 Tekniske data for Logatop VM5.0-230 til SB615/230



Delvis

belastning





Brænderbelastning kW 92,0 171,6 66,2





mm

Naturgas H

11,1

Naturgas L

12,4


Vægt kg 49,4



Delvis

belastning










mm

Naturgas H

13,2

Naturgas L

14,4


Vægt kg 49,4



2

12


2.4.5 Tekniske data for Logatop VM5.0-310 til SB615/310


Delvis

belastning










mm

Naturgas H

14,0

Naturgas L

15,3


Vægt kg 49,4


2.4.6 Tekniske data for Logatop VM4.0-105 til GE315/105


Delvis

belastning









mm

Naturgas H

10,4

Naturgas L

11,7


Vægt

Retardere

kg 55,1

Antal

4

Længde

mm

440

Anvisninger til installation

øverst til højre, øverst til venstre, nederst til højre,

nederst til venstre

Tab. 7 Tekniske data for VM4.0-105 til GE315/105






Delvis

belastning









mm

Naturgas H

11,1

Naturgas L

12,4


Vægt

Retardere

kg 55,1

Antal

4

Længde

mm

440






Delvis

belastning









mm

Naturgas H

13,2

Naturgas L

14,4


Vægt

Retardere

kg 55,1

Antal

4

Længde

mm

440






2

14




Delvis

belastning







Indstilling af gasarmaturet V~1,5 / N~0


mm

Naturgas H

13,2

Naturgas L

14,4


Vægt

Retardere

kg 55,1

Antal

4

Længde

mm

360







Delvis

belastning







Indstilling af gasarmaturet V~1,5 - 2,0 / N~0


mm

Naturgas H

14,0

Naturgas L

15,3


Vægt

Retardere

kg 55,1

Antal

4

Længde

mm

360






2.4.11 Brændstoffer

2.5 Værktøj, materialer og hjælpemidler

Til montering og vedligeholdelse af brænderen kræves

standardværktøj til varme-, vand- og gasinstallation.


Land Brændstoffer Bemærkning

Tyskland, Østrig Naturgas H (G20) Brænderen kan kun bruges med den anførte type brændstof. Rengøring og vedligehol-

Brænderen kan

omstilles til naturgas

L (G25)

delse skal udføres en gang om året. Herunder skal det kontrolleres, at hele varmeanlægget

fungerer fejlfrit. Fundne defekter skal straks afhjælpes.

Schweiz Naturgas H (G20) Brænderen kan kun bruges med den anførte type brændstof. Rengøring og vedligehol-

(kun til SB615)

delse skal udføres en gang om året. Herunder skal det kontrolleres, at hele varmeanlægget

fungerer fejlfrit. Fundne defekter skal straks afhjælpes. Overholdelse af de maksimalt tilladte

grænseværdier for LRV med hensyn til CO og NOx skal kontrolleres ved målinger på

opstillingsstedet.

Tab. 12 Landespecifikke brændstoffer og bemærkninger


2

16

3 Forskrifter

3 Forskrifter

Standarder og direktiver

B Ved installation og drift af brænderen skal de lokale forskrifter

og standarder overholdes:

• Bestemmelserne om eltilslutning til strømforsyningen.

• Forskrifter og standarder for varmeanlæggets sikkerhedstekniske

udstyr.

Der findes en liste over gældende nationale forskrifter,

standarder og direktiver i den tekniske dokumentation til

gaskedlen.

Det autoriserede VVS-firma skal informere det ansvarlige

gasforsyningsselskab om det planlagte varmeanlæg og

installationsarbejdets type og omfang.


4 Montering

4.1 Leveringsomfang for brænder

Logatop VM4.0-G og 5.0-G

De følgende dele hører til brænderens leveringsomfang.

Kontrollér først, at alle dele er ubeskadigede og fuldstændige.

Komponent Stk. Emballage

Gas-premixbrænder Logatop

VM med brænderdør

Gastilslutningsrør med o-ring

og 4 skruer

Gasdyse til naturgas L 1

Skruer med spændeskiver 4

Hængseløjer med monterede

skruer

Tekniske dokumenter 1

Tab. 13 Leveringsomfang

Fig. 5 Brænder Logatop VM4.0-G og 5.0-G


1 1 kasse

1

2

Fig. 6 Leveringsomfang små dele

1 Gasdyse til naturgas L

2 Skruer med spændeskiver

3 2 hængseløjer med monterede skruer

Montering


4

18

4 Montering

4.2 Leveringsomfang brænder Logatop

VM4.0-SB og 5.0-SB

De følgende dele hører til brænderens leveringsomfang.

Kontrollér først, at alle dele er ubeskadigede og fuldstændige.

Komponent Stk. Emballage

Gas-premixbrænder Logatop

VM med brænderdør

Gastilslutningsrør med o-ring

og 4 skruer

Gasdyse til naturgas L 1

Skruer med spændeskiver 4

Hængselbolte med spændeskiver

Tekniske dokumenter 1

Tab. 14 Leveringsomfang

Fig. 7 Brænder Logatop VM4.0-SB og 5.0-SB


1 1 kasse

1

2

Fig. 8 Leveringsomfang små dele

1 Gasdyse til naturgas L

2 Skruer med spændeskiver

3 2 hængselbolte med spændeskiver


4.3 Udtagning af brænderen fra

emballagen

ADVARSEL: Fare for personskader, hvis der

bæres tunge laster!

B Vær mindst 2 personer til at løfte brænderen,

eller anvend egnet løftegrej.

B Stil forsigtigt brænderen på et rent underlag (f.eks.

pap) med brænderstaven fremad.

B Hav hængselboltene eller hængseløjerne klar til brug.

Fig. 9 Pak brænderen ud

4.4 Montering af brænder på SB615

Brænderdøren monteres med højreanslag. Det betyder, at

brænderdøren med brænderen kan svinges op til højre.





B Brænderen skal løftes af to personer.

Montering

B Fastgør brænderdøren til højre med de to hængselbolte

[2] og de selvklæbende spændeskiver [1] foroven

og forneden.

Fig. 10 Montering af døranslaget

1 Underlagsskiver

2 Hængselbolte

B Luk brænderdøren, og skru den fast med 4 skruer [1].

B Krydsspænd skruerne ensartet med 10 til 15 Nm.

Fig. 11 Luk brænderdøren, og skru den fast

1 Monteringsskruer


4

20

4 Montering

4.5 Montering af brænderen på GE315

4.5.1 Ilægning af retardere

B Sæt retarderne [1] ind i gastrækkene, som den

påstøbte tekst viser ( efterfølgende tabel).

Brænderydelse

i

kW

Fig. 12 Montering af retardere

1 Retardere

BEMÆRK: Skader på anlægget på grund af

forkerte retardere!

B Anvend de medleverede beslag til

brænderen.

B Hvis der allerede er monteret retardere i

kedlen, skal de kontrolleres og evt.

udskiftes.

Antal

plader

Længde

i mm

Installationsanvisninger

105 4 440 øverst til højre

140 4 440

øverst til venstre

nederst til højre

170 4 440

nederst til

venstre

200 4 360

230 4 360

Tab. 15 Retardernes antal og mål

4.5.2 Montering af studs til fordelerrør på kedlen

Studsen til fordelerrøret [3] skal monteres på

det bageste elements [5] returtilslutning [1].

B Sæt pakningen [2] og studsen til fordelerrøret [3] på

returtilslutningen [1].

B Sæt pakningen [2] og svejseflangen [4] bag studsen til

fordelerrøret, og skru på.

B Montér fordelerrøret efter de tekniske dokumenter til

kedlen.

Fig. 13 Montering af studs til fordelerrøret

1 Returtilslutning

2 Pakning

3 Studs til fordelerrøret

4 Svejseflange

5 Bageste element


4.5.3 Montering af brænderdør





Brænderdøren monteres med højreanslag. Fra fabrikken

er de to hængseløjer [3] monteret på højre side af brænderdøren.

B Skru hængselkrogene [1] fast med maskinskruer

M 12 x 50 på det forreste element.

B Klæb GP-tætningssnoren [2] ind i det forreste element

med Silastik-klæber. Anbring tætningssnorens samling

på siden.

B Hæng brænderdøren på ved at hægte hængseløjerne

[3] på hængseltappene [1].

B Luk brænderdøren, og skru den fast med 4 skruer [4].

B Krydsspænd skruerne ensartet med 10 til 15 Nm.

Fig. 14 Ophængning af brænderdør

1 Hængseltappe

2 GP-tætningssnor Ø 18 mm

3 Hængseløjer

4 Monteringsskruer

Montering

4.6 Montering af gastilslutningsrøret på

brænderen

FARE: Eksplosionsfare på grund af utæt oring!

O-ringen på gastilslutningsrørets tilslutningsplade

må kun anvendes én gang.

B Hvis gastilslutningsrøret skal skrues af,

skal o-ringen altid udskiftes.

B Fastgør gastilslutningsrøret [2] med o-ringen [1] med

fire skruer på brænderen.

B Krydsspænd skruerne ensartet med 4,4 – 5,5 Nm.

Fig. 15 O-ring på gastilslutningsrør

1 O-ring



4

22

4 Montering

4.7 Etablering af gastilslutning

FARE: Livsfare på grund af utæt gastilslutning!

B Montér gastilslutningsledningen spændingsfrit

på brænderens gastilslutning.

B Spænd gastilslutningsledningernes forskruning

med 50 - 80 Nm.

B Kontrollér gastilslutningsledningernes forskruning

for tæthed efter monteringen.

B Etablér gastilslutningen spændingsfrit.

Fig. 16 Gastilslutning til GE315 og SB615

1 Gastilslutning


4.7.1 Kontrol af gastype

Brænderen er fra fabrikken forindstillet til naturgas

H.

B Kontakt det lokale gasforsyningsselskab vedrørende

parametrene for din gastype ( tab. 16).

B Kontrollér, om den rigtige gasdyse er installeret til forsyningsgassen

( tab. 17 og 18).

Gastype Fabriksindstilling

Naturgas H

(G20)

Naturgas L

(G25)

Tab. 16 Fabriksindstilling

Indstillet driftsklar ved leveringen. Indstilling

af brænderen er ikke nødvendig.

Wobbetal for 15 °C, 1013 mbar:

- indstillet på 14,1 kWh/ m³

- kan anvendes fra 11,4 til 15,2 kWh/ m³




Egnet til følgende wobbetalsområde

efter dyseskift. Indstilling af brænderen

er ikke nødvendig.







4.7.2 Omstilling til naturgas L

Brænderen er fra fabrikken indstillet til naturgas H. Hvis

du vil omstille til naturgas L, skal gasdysen [5] skiftes.

B Kontrollér gasdysens mærkning efter tab. 17 og 18.

B Luk gashanen.

B Løsn skruen til stikforbindelsen på gaspressostaten [4]

og gasarmaturet [2], og tag stikket ud.

B Løsn gastilslutningen på forskruningen ( fig. 16).

B Skru de fire skruer [1] på lyddæmperhuset [3] af.

B Tag lyddæmperhuset [3] med armaturerne af.


defekt impulsledning!

B Bøj ikke impulsledningen [6], når gasdysen

skrues ud.

B Skru gasdysen [5] ud med nøglen SW 30.


B Skru gasdysen til naturgas L, som medfølger ved levering,

ind, og spænd den med 20 – 25 Nm.

Fig. 17 Omstilling til naturgas L: Udskiftning af gasdyse

1 Skrue på lyddæmperhus

2 Stikforbindelse på gasarmaturet

3 Lyddæmperhus

4 Stikforbindelse på gaspressostat

5 Gasdyse

6 Impulsledning

B Montér lyddæmperhuset, stikket og gastilslutningen

igen i omvendt rækkefølge.

B Etablér gastilslutningen igen.

Brænder

FARE: Eksplosionsfare på grund af udstrømmende

gas!

B Kontrollér tæthed og funktion, når arbejdet

er færdigt.

Logatop VM

4.0-SB 5.0-SB

kW 145 185 230 310

Naturgas H 10,6 11,1 13,2 14,0

Naturgas L 11,7 12,4 14,4 15,3

Tab. 17 Gasdysediameter for SB615, mål i mm

Brænder

Logatop VM

4.8 Etablering af eltilslutning

Montering

4.0-G 5.0-G

kW 105 140 170 200 230

Naturgas

H

Naturgas

L


4

10,4 11,1 13,2 13,2 14,0

11,7 12,4 14,4 14,4 15,3

Tab. 18 Gasdysediameter for GE315, mål i mm

FARE: Livsfare på grund af elektrisk strøm!

B Lad elarbejdet udføre af en installatør med

de nødvendige kvalifikationer.

B Før åbning af anlægget: Afbryd varmeanlægget

med nødkontakten på alle poler, så

det er strømløst. Afbryd varmeanlægget

fra strømnettet via den tilhørende sikring,

og sørg for, at det ikke kan tændes ved en

fejltagelse igen.

B Overhold installationsanvisningerne.

Indstil instrumentpanelet på modulerende

drift. Overhold de tekniske dokumenter til instrumentpanelet.

BEMÆRK: Funktionsfejl på grund af ombyttede

tilslutninger!

Hvis der byttes om på tilslutningerne, starter

brænderen kort op, men slukkes igen efter 3

sekunder.

B Byt ikke om på fasen og nullederen på instrumentpanelet.

4 Montering

B Etablér stikforbindelserne [1] mellem instrumentpanelet

og brænderen.

Fig. 18 Eltilslutning

1 Stikforbindelse fra instrumentpanelet

24

4.9 Montering af brænderkappen

B Montér brænderkappen på kedlen.

Fig. 19 Montering af brænderkappen

1 Skrue


B Anvend kun kedlen med monteret brænderkappe.


5 Opstart

Alle brændere er kontrolleret i varm tilstand fra fabrikken

og forindstillet til kedlens nominelle ydelse ( etiket på

brænderen). Ved første opstart skal brænderindstillingerne

kontrolleres og evt. efterstilles eller justeres efter de

lokale forhold.

Inden du starter brænderen, skal du udføre det efterfølgende

arbejde.

B Udfyld opstartsprotokollen ved opstart, og skriv parametrene

ind ( side 31).

Nødvendige måleapparater

Til opstarten skal der bruges følgende måleapparater:

• Manometer til skrårør/U-rør eller digital tryktransducer

• Røggasanalyseapparat

5.1 Kontrol af luftgennemstrømning

samt røggastilslutning

Røggas skal ledes ud i det fri via røggasledninger

og skorstene, som er godkendt til den

pågældende driftsform. Anvend godkendte

røggasledninger og skorstene. Til SB 615

skal røggasledninger og skorstene endvidere

være fugtresistente og modstandsdygtige

over for røggas og aggressivt kondensat.

B Kontrollér før varmeanlægget startes op, at røggassystemet

er justeret efter kedlen.

FARE: Fare for forgiftning på grund af udstrømmende

røggas!

Utilstrækkelig lufttilførsel kan medføre livsfarlig

kulilteforgiftning.

B Afhjælp omgående mangler.

B Anvend ikke gaskedlen, så længe manglerne

ikke er afhjulpet.

B Gør anlæggets ejer skriftligt opmærksom

på mangler og farer.

B Kontrollér, at ventilationsåbningerne opfylder de stedlige

krav eller gasinstallationsforskrifterne.

B Kontrollér, at ventilationsåbningerne fungerer, dvs. at

de ikke er tildækkede eller tilstoppede.

B Røggasanlæggets dimensionering skal være i overensstemmelse

med DIN EN 13384-1.

B Røggaskanalen skal være så kort som muligt, og røggasrørene

skal lægges med stigning til skorstenen.

Følg anvisningerne i planlægningsdokumenterne

og i monteringsvejledningen til gaskedlen.

Opstart

5.2 Udluftning af gasledning og kontrol

for tæthed

Før første opstart


gas!

Der kan strømme gas ud på grund af lækage.

B Udfør en korrekt læksøgning.

B Kontrollér, at ledningsstykket før gasarmaturet er tæt

udenpå. Prøvetrykket ved indgangen til gasarmaturet

må maksimalt være 150 mbar.


B Sprøjt ikke læksøgningsmidlet på elektriske

komponenter, kabelføringer, stik eller

tilslutningsledninger, og lad det ikke dryppe

på disse dele.

B Udfør læksøgningen på alle forbindelser med et skumdannende

middel. Anvend kun godkendte læksøgningsmidler.

Udluftning af gastilførselsledningen

B Åbn gashanen.

B Udluft gasledningen efter forskrifterne.

B Kontrollér måledysen for tæthed.


5

26

5 Opstart

5.3 Kontrol af parametre og indstilling

af brænder til varmeanlægget

Kontrollér følgende parametre ( Opstartsprotokol,

side 31):

• CO2- og CO-værdier

• Blæsertryk

• Gasdysetryk

• Gastilslutningstryk

• Træk

Vær opmærksom på følgende:

• Ydelsen for brænderens tre belastningstrin er fra fabrikken

indstillet via fyringsautomatens omdrejningstal og

forseglet.

• Med indstillingsskruerne V [1] og N [2] på gasarmaturet

kan du indstille brænderens CO2-værdi og gasdysetryk

til varmeanlægget.

• Startbelastningens parametre beregnes ud fra indstillingerne

i drift med fuld belastning og delvis belastning.

Det er nok at protokollere disse værdier.

Fig. 20 Indstillingsskruer på gasarmaturet

1 Indstillingsskrue V til fuld belastning

2 Indstillingsskrue N til delvis belastning

5.3.1 Start af brænder og drift til belastningspunkter

Foretag målingerne på følgende måde:

B Start op hen imod belastningspunkterne som beskrevet

efterfølgende, og kontrollér alle parametre

( Opstartprotokol, side 31).

B Efterindstil parametrene ved behov, og skriv dem i protokollen.

Der findes vejledninger til måling af de enkelte parametre

fra kapitel 5.3.2, side 27.

Startbelastning

B Tag det firpolede stik [1] ud.

B Start brænderen op. Stil instrumentpanelets driftskontakt

på stillingen "I" (On) ( Betjeningsvejledningen til

instrumentpanelet). Brænderen startbelastes vedvarende

efter flammedannelsen.

B Aflæs parametrene, og skriv dem i protokollen.

Fig. 21 Indstilling af belastningspunkt: Tag stikket ud

1 Stik

Hvis brænderen ikke starter:

B Reset brænderen på fyringsautomatens reset-knap [1].

Fig. 22 Reset-knap



B Aflæs gasdysetrykket og blæsertrykket under startfaserne

"Tændingshastighed" og "Sikkerhedstid". Tændingshastigheden

vises på reset-knappens display

med indstilling "4", sikkerhedstiden med indstilling "5".

B Sammenlign de aflæste parametre med de tekniske

data ( kapitel 2.4.1, side 10).

B Efterindstil parametrene på gasarmaturets indstillingsskrue

N ved afvigelser ( Fig. 20, side 26, [2]).

BEMÆRK: Driftsfejl på grund af for lavt

gastilslutningstryk!

Gastilslutningstrykket må ikke være under 18

mbar i tilslutningsøjeblikket.

B Hvis trykket er < 18 mbar, skal gasledningens

dimensionering kontrolleres, eller det

lokale gasforsyningsselskab skal kontaktes.

Fuld belastning

B Sæt det firpolede stik ind igen ( fig. 21, side 26, [1]).

B Indstil fuld belastning på instrumentpanelet

( Instrumentpanelets betjeningsvejledning).





V ved afvigelser ( fig. 20, side 26, [1]).

Delvis belastning

B Indstil delvis belastning på instrumentpanelet

( Instrumentpanelets betjeningsvejledning).





N ved afvigelser ( fig. 20, side 26, [2]).

Protokollering af parametre ved startbelastning

Indstillingerne i fuld og delvis belastningsdrift påvirker

parametrene ved startbelastning. Derfor skal parametrene

for startbelastning kontrolleres endnu engang til slut og

protokolleres.

B Kør brænderen til startbelastning ( side 26).


Opstart

5.3.2 Måling af blæsertryk

Mål blæsetrykket på de forskellige belastningspunkter

(kapitel 5.3.1, side 26).


gas!

B Bemærk, at der er en luft-gas-blanding

ved måledysen [1].

B Løsn skruen i måledysen til måling af blæsetrykket [1]

en halv til hel omgang med en skruetrækker.

B Slut manometerets slange til måledysen [1].

B Indstil brænderen til det ønskede belastningspunkt.

B Aflæs trykket, og skriv det i protokollen.

B Tag slangen af.

B Luk skruen i måledysen [1] igen.

Fig. 23 Kontrol af blæsertrykket

1 Måledyse for måling af blæsertrykket

5.3.3 Måling af gasdysetryk

Mål gasdysetrykket på de forskellige belastningspunkter

( kapitel 5.3.1, side 26).


gas!

B Bemærk, at der er gas ved måledysen [1].

B Løsn skruen i måledysen til måling af gasdysetrykket [1]


B Slut manometerets slange til måledysen.





5

5 Opstart


Fig. 24 Kontrol af gasdysetrykket


5.3.4 Måling af tilslutningstryk

Mål gastilslutningstrykket ved fuld belastning


28


gas!


B Løsn skruen i måledysen til måling af gastilslutningstrykket

[1] en halv til hel omgang med en skruetrækker.


B Indstil brænderen til fuld belastning.




Fig. 25 Måling af gastilslutningstrykket på GE315


Fig. 26 Måling af gastilslutningstryk på SB615




Gastilslutningstrykket må ikke være under 18

mbar ved drift med fuld belastning.



lokale gasforsyningsselskab skal kontaktes.


5.3.5 Måling af CO 2- og CO-værdier


forkerte CO 2 - eller CO-værdier!

B CO 2 -indholdet skal være 9 ±0,5 %. COmåleværdien

må ikke ligge over 100 ppm.

Foretag målingerne, når brænderkappen er sat på. Mål

parametrene ved røggasåbningen.

B Tætn røggasrøret på røggasstudsen før målingerne.


B Målesonden skal føres ned til røggassens kernestrøm.

B Mål røggasværdierne med analyseapparatet, og skriv

dem ind i protokollen.

5.3.6 Måling af transporttryk

FARE: Fare for forgiftning på grund af udslippende

røggas!

B Kontrollér, at gaskedlen og røggasanlægget

er tæt.

Mål røggasanlæggets transporttryk ved gaskedlens

afslutning.


B Mål transporttrykket med analyseapparatet, det digitale

manometer eller manometeret til skrå rør, og skriv resultatet

ind i protokollen.

5.3.7 Afslutning af målingerne

B Fjern alle måleapparater.

B Kontrollér, om alle måledyser er lukkede.

5.3.8 Kontrol for tæthed


gas!

B Kontrollér måledyserne for tæthed, når arbejdet

er færdigt.


B Afdæk blæseren og de udsatte steder før

læksøgning.


komponenter, kabelindføringer, stik eller

tilslutningsledninger, og lad det ikke


B Dæk blæseren til.

B Udfør læksøgningen på alle måledyser [2], [3] med et

godkendt, skumdannende læksøgningsmiddel, fig. 25/

fig. 26 [1].

Fig. 27 Tæthedskontrol af måledyserne

1 Afdækning af blæseren



5.4 Afsluttende arbejde

Opstart

5.4.1 Efterspænding af brænderdørens skruer

B Efterspænd skruerne til brænderdøren [1] eller [2] i

varm tilstand med 10 til 15 Nm.

Fig. 28 Efterspænd skruerne på brænderdøren

1 Skruer på VM4.0-G og 5.0-G

2 Skruer på VM4.0-SB og 5.0-SB


5

5 Opstart

5.4.2 Tæthedskontrol i driftstilstanden

Udfør tæthedskontrollen, mens brænderen kører, og

brænderkappen er taget af. Brug et tilladt, skumdannende

læksøgningsmiddel.

30



læksøgning.





B Kontrollér alle tætningssteder i hele brænderens gaskanal

med læksøgningsmidlet, og tætn ved behov

(f.eks. måledyse, forskruninger osv.).

5.4.3 Kontrol af flammeovervågning

B Tag stikket til ioniseringskablet af ioniseringselektroden,

mens brænderen er i drift [1].

Fig. 29 Kontrol af flammeovervågning: tag stikket til ioniseringskablet

ud

1 Ioniseringskablets stik

B Brænderen skal gå på fejl efter et enkelt forsøg på at

starte igen.

B Slut ioniseringskablet til igen.

B Tryk på reset-knappen [1].

Fig. 30 Reset-knap

1 Reset-knap med 7-segmentvisning (fejlvisning)

B Sæt brænderkappen på igen, og skru den fast.

( kapitel 4.9, side 24).

5.5 Brugerinstruktion

B Giv informationer til reset af brænderen.

B Forklar nøddriften via instrumentpanelet.

B Fortæl om forholdsregler, der skal træffes ved gaslugt.

B Aflever de tekniske dokumenter.


5.6 Opstartsprotokol

B Kryds de udførte opstartsopgaver af, skriv måleværdierne

ind, og underskriv opstartsprotokollen.

Montering

Monterings- og opstartsarbejde Side: Dato:

1. Kontrol af leveringsomfang Side 17

2. Montering af brænder Side 19

3. Kontrollér gastypen, notér gasparametrene ned,

omstil evt. gastypen, og skift gasdysen

4. Eltilslutning Side 23

Opstart

5. Kontrol af ventilationsåbninger og

røggastilslutning

Opstart

Side 22 Wobbetal:_____kWh/ m³

Varmeværdi:_____kWh/ m³

Side 25

6. Udluftning af gasledningen og kontrol for tæthed Side 25

7. Indskrivning af parametre: Nominelle

værdier:

Side 26 Startbelastning

Fuld

belastning

Delvis

belastning

Blæsertryk pL ______ mbar ______ mbar ______ mbar

Gasdysetryk pGD ______ mbar ______ mbar ______ mbar

Gastilslutningstryk p Gastilslutn min. 18 mbar ______ mbar ______ mbar ______ mbar

CO 2 -indhold 9 ± 0,5 % ______ bar ______ bar ______ bar

CO-indhold maks. 100 ppm ______ ppm ______ ppm ______ ppm

Træk maks. 50 Pa ______ Pa ______ Pa ______ Pa

8. Efterspænding af brænderdørens skruer Side 29

9. Tæthedskontrol i driftstilstand Side 29

11. Kontrol af flammeovervågning Side 29

12. Oplæring af ejeren og aflevering af tekniske

dokumenter

13. Bekræft den fagligt korrekte opstart:

Firmastempel / dato / underskrift:

Side 30


5

32

6 Eftersyn og vedligeholdelse


Ved starten på eftersynet og vedligeholdelsen skal måleværdierne

registreres, mens varmeanlægget er i drift. Ved

det efterfølgende eftersyn og vedligeholdelse skal varmeanlægget

afbrydes.

B Udfyld eftersyns- og vedligeholdelsesprotokollen

under eftersyn og vedligeholdelse, og skriv måleværdierne

ind ( side 40).

Reservedele kan bestilles ud fra Buderus'

reservedelskatalog.

Nødvendige måleapparater

Følgende måleapparater skal bruges til vedligeholdelsen:

• Manometer til skrårør/U-rør eller digital tryktransducer

• Røggasanalyseapparat

• Multimåleapparat til spændings-, gennemgangs- og

ioniseringstest (0-100 μA)

Sørg for, at multimåleapparatet er sluttet

potentialfrit til.

6.1 Visuel kontrol af brænderen

6.1.1 Anbring brænderen i eftersynsposition

For at kunne foretage en visuel kontrol af brænderen skal

den først anbringes i eftersynspositionen.

B Sluk for brænderen på instrumentpanelet.

B Luk for gashanen.

B Afbryd varmeanlægget, så det er strømløst på alle poler

– f.eks. på nødkontakten – og sørg for, at det ikke kan

tændes igen ved en fejltagelse.

B Tag brænderkappen af ( fig. 19, side 24).

B Løsn stikforbindelsen mellem instrumentpanelet og

brænderen ( fig. 18, side 24).

B Løsn gastilslutningen på forskruningen [1].

Fig. 31 Gastilslutningen løsnes

1 Forskruning på gastilslutningen

B Løsn skruerne på brænderdøren [1] ensartet.

Fig. 32 Løsn skruerne på brænderdøren,

VM4.0-SB og VM5.0-SB

1 Skruer


Fig. 33 Løsn skruerne på brænderdøren,

VM4.0-G og VM5.0-G

1 Skruer

B Åbn brænderdøren.

B Kontrollér alle brænderens dele og brænderstaven for

mulige skader.

6.1.2 Eftersyn af luftkanalen og rengøring af

blæserhjulet

For at efterse luftkanalen skal lyddæmperhuset

afmonteres.

B Løsn skruen på gaspressostatens [5] stik, og tag

stikket af.

B Løsn skruen på gasarmaturets [2] stik, og tag stikket af.

Eftersyn og vedligeholdelse

B Løsn de 4 skruer [1] og tag lyddæmperhuset [3] med

gasarmaturet af.

Fig. 34 Afmontering af lyddæmperhuset

1 Skruer

2 Stik til gasarmaturet

3 Lyddæmperhus


5 Stik til gaspressostaten

B Kontrol af luftkanalen og blæserhjulet [1] for snavs.

B Rengør det snavsede blæserhjul med en støvsuger.

Fig. 35 Kontrol af blæserhjulet

1 Luftkanal og blæserhjul

B Fastgør lyddæmperhuset med gasarmaturet igen.


6

34


BEMÆRK: Skader på anlægget, hvis stikkene

byttes om!

B Byt ikke om på stikkene til gasarmaturet

og gaspressostaten ved montering.

B Etablér alle stikforbindelserne igen, og kontrollér.


gas!

B Kontrollér gastilslutningen og gasarmaturet

for tæthed, når arbejdet er færdigt.

B Udfør tæthedsprøve.

6.1.3 Kontrol af position og udbrænding for

elektroderne

Elektrodernes position skal svare til fig. 36 og tab. 19.

Fig. 36 Elektrodernes position




Brænder Mål A Mål B Mål C

VM4.0/5.0-G 8 ± 2 3 - 4 12,5 ± 2

VM4.0/5.0-SB 11 ± 2 3 - 4 13,3 ± 2

Tab. 19 Mål A, B og C i mm

Hvis elektrodernes position ikke svarer til bestemmelserne,

korrigeres den på følgende måde:

B Løsn skruerne [1] på elektrodeblokken [2].

B Justér elektrodeblokken så elektrodepositionen svarer

til Fig. 36.

Fig. 37 Justering af elektrodeblokken

1 Skrue

2 Elektrodeblok

B Stram skruerne på elektrodeblokken igen.

6.1.4 Kontrol af brænderstavens overflade,

isolering og brænderdørspakning

Hvis udstående tråde fra brænderstaven

rører ved elektroden, kan der opstå

fejlafbrydelse.

B Sørg for, at brænderstavens overflade er i

orden i elektrodernes område (ingen udstående

tråde).

B Kontrollér tekstiloverfladen [3] på brænderstaven for

skader.

B Kontrollér brænderstavens dæksel [4] og svejsetråden

for revner. Hvis der er revner, skal brænderstaven

udskiftes ( kapitel 7.2.3, side 48).

B Kontrollér isoleringen [2] for grove skader (revner,

brud). Hvis der er skader, skal isoleringen udskiftes



B Kontrollér pakningen [1] til brænderdøren over hele

dens omfang for porøsitet og andre skader. Hvis der er

skader, skal pakningen udskiftes.

Fig. 38 Kontrol af brænder

1 Pakning

2 Isolering

3 Tekstiloverflade på brænderstaven

4 Brænderstavens dæksel

6.1.5 Anbring brænderen i driftsposition

Når den visuelle kontrol er afsluttet, anbringes brænderen

igen i driftsposition:

B Luk brænderdøren.

B Fastgør brænderdørens skruer.

B Etablér gastilslutningen.

B Etablér eltilslutningen.

B Start varmeanlægget

B Åbn gashanen i gasledningen.

B Tænd for brænderen på instrumentpanelet.

B Sæt brænderkappen på ( fig. 19, side 24).

6.2 Indskrivning af parametre

Mål parametrene, mens brænderkappen er sat på.

6.2.1 Kontrol af blæsertryk

Røggasanlæggets transporttryk påvirker trykværdierne.

Pr. 10 Pa trykændring på gaskedlens ende ændres blæsertrykket

sig ca. 10 Pa.

Alle blæsertrykværdier refererer til et transporttryk

på gaskedlens ende på ±0 Pa.


Mål blæsertrykket på de forskellige belastningspunkter.

Sammenlign måleværdierne med værdierne fra tab. 20 og

side 36. Følgende afvigelse fra måleværdien er tilladt:

2,5 mbar ved fuld belastning.


gas!

B Bemærk, at der er en luft-gas-blanding

ved måledysen [1].

B Løsn skruen i måledysen til måling af blæsetrykket [1]


Fig. 39 Kontrol af blæsertrykket



B Indstil brænderen til det ønskede belastningspunkt


B Aflæs trykket, sammenlign det med værdierne fra

tab. 20 og tab. 21, og skriv det ind i protokollen.

B Fjern manometerets slange fra måledysen.

B Luk skruen i måledysen [1].


6

36


Brænder

Logatop VM

4.0-SB 5.0-SB

kW 145 185 230 310

Fuld

belastning

Delvis

belastning


12,8 15,0 12,3 11,2

1,5 1,5 1,7 1,2

5,2 4,2 4,1 2,8

Tab. 20 Blæsertryk ved fuld, delvis og startbelastning for

SB615, værdier i mbar, refererer til ± 0 Pa

transporttryk på gaskedlens ende. De angivne

værdier er vejledende.

Brænder

Logatop VM

4.0-G 5.0-G

kW 105 140 170 200 230

Fuld

belastning

Delvis

belastning


14,8 17,5 15,5 13,0 13,1

3,8 4,1 4,0 2,6 2,9

7,2 4,1 5,0 2,6 4,0

Tab. 21 Blæsertryk ved fuld, delvis og startbelastning for

GE315, værdier i mbar, refererer til ± 0 Pa

transporttryk på gaskedlens ende. De angivne

værdier er vejledende.

Værdierne i tabellen kan variere afhængigt af

anlæggets betingelser.

6.2.2 Måling af gasdysetryk

Mål gasdysetrykket på de forskellige belastningspunkter.

Sammenlign måleværdierne med værdierne fra tab. 22 og

tab. 23.


gas!


B Løsn skruen i måledysen til måling af gasdysetrykket



Fig. 40 Måling af gasdysetryk


B Indstil brænderen til det ønskede belastningspunkt


B Aflæs trykket, sammenlign det med værdierne fra

tab. 22 og tab. 23, og skriv det ind i protokollen.


B Luk skruen i måledysen [1].

Brænder

Logatop VM

4.0-SB 5.0-SB

kW 145 185 230 310

Fuld

belastning

Delvis

belastning


9,6 10,9 8,8 7,1

1,3 2,0 2,3 1,1

5,2 4,6 4,5 2,5

Tab. 22 Gasdysetryk ved fuld, delvis og startbelastning

for SB615, værdier i mbar. De angivne værdier

er vejledende.


Brænder

Logatop VM

4.0-G 5.0-G

kW 105 140 170 200 230

Fuld

belastning

Delvis

belastning


8,6 10,0 8,0 7,2 5,7

2,1 3,2 2,0 3,2 2,2

3,8 3,2 3,5 3,2 1,8

Tab. 23 Gasdysetryk ved fuld, delvis og startbelastning

for GE315, værdier i mbar. De angivne værdier

er vejledende.

6.2.3 Måling af gastilslutningstrykket

B Mål gastilslutningstrykket ved fuld belastning



gas!


B Løsn skruen i måledysen til måling af gastilslutningstrykket



B Indstil brænderen til fuld belastning.



Gastilslutningstrykket må ikke være under

18 mbar ved drift med fuld belastning.



lokale gasforsyningsselskab skal

kontaktes.




B Spænd skruen i måledysen [1] fast igen.

Fig. 41 Måling af gastilslutningstrykket på GE315


Fig. 42 Måling af gastilslutningstryk på SB615


6.2.4 Måling af CO 2 - og CO-værdier

B Måling af CO 2- og CO-værdier


6.2.5 Måling af transporttryk

B Måling af transporttryk


6.2.6 Måling af ioniseringsstrøm

B Afbryd strømmen til varmeanlægget.


6

38


B Tag stikket til ioniseringskablet af

ioniseringselektroden [1].

Fig. 43 tag stikket til ioniseringskablet ud

1 Ioniseringskablets stik

B Slut måleapparatet til i række mellem ioniseringskablet

og ioniserings-elektroden. Vælg μA-jævnstrømsområdet

på måleapparatet.

Fig. 44 Måling af ioniseringsstrøm

B Start varmeanlægget op igen elektrisk, og mål ioniseringsstrømmen

i delvis belastning.

Fejlfri drift er kun mulig, hvis ioniseringsstrømmen

er mindst 7 μA.

B Afbryd strømmen til varmeanlægget.

B Måleinstrumentet aftages.

B Slut ioniseringskablet til igen.

B Sæt fyringsanlægget i drift elektrisk igen.

6.2.7 Afslutning af målingerne

B Fjern alle måleapparater.

B Kontrollér, om alle måledyser er lukkede.

6.2.8 Kontrol for tæthed


gas!

B Kontrollér måledyserne for tæthed, når arbejdet

er færdigt.



læksøgning.





B Dæk blæseren til.

B Udfør læksøgningen på alle måledyser [2], [3] med et

godkendt, skumdannende læksøgningsmiddel, fig. 25/

fig. 26 [1].

Fig. 45 Tæthedskontrol af måledyserne

1 Afdækning af blæseren




6.3 Afsluttende arbejde

6.3.1 Efterspænding af brænderdørens skruer

B Efterspænd brænderdørens skruer ( kapitel 5.4.1,

side 29).

6.3.2 Tæthedskontrol i driftstilstanden

Udfør tæthedskontrollen, mens brænderen kører, og

brænderkappen er taget af. Brug et tilladt, skumdannende

læksøgningsmiddel.



læksøgning.





B Kontrollér alle tætningssteder i hele brænderens gaskanal

med læksøgningsmidlet, og tætn ved behov

(f.eks. måledyse, forskruninger osv.).

6.3.3 Kontrol af gaspressostat

B Løsn måledysens lukkeskrue for måling af gastilslutningstrykket

[2] eller [3] på gastilslutningsrøret en halv

til en hel omgang.

B Slut manometeret til måledysen.

Fig. 46 Kontrol af gaspressostaten

1 Reset-knap med display

2 Måledyse til måling af gastilslutningstrykket på VM4.0-G

og VM5.0-G

3 Måledyse til måling af gastilslutningstrykket på VM4.0-SB

og VM5.0-SB

B Tænd for brænderen.

B Indstil brænderen på delvis belastning.

B Luk gashanen langsomt.

B Aflæs gastrykværdien, hvor brænderen kobler fra, og

skriv den i protokollen.


B Luk måledysen [2] eller [3] igen, når målingen er afsluttet.

B Åbn gashanen.

B Kontrollér måledysen for tæthed ( kapitel 6.2.8,

side 38).

6.3.4 Kontrol af flammeovervågning

B Kontrollér flammeovervågningen ( kapitel 5.4.3,

side 30)


6

40


6.4 Eftersyns- og

vedligeholdelsesprotokol

B Kryds de udførte eftersyn og vedligeholdelsesarbejdet

af, skriv måleværdierne ind, og underskriv eftersyns- og

vedligeholdelsesprotokollen.

Eftersyn og vedligeholdelse Side: Dato:

Visuel kontrol af brænderen

1. Anbring brænderen i eftersynsposition Side 32

2. Efterse luftkanalen, og rengør blæserhjulet Side 33

3. Kontrollér elektrodernes position og udbrænding Side 34

4. Kontrollér brænderstavens overflade Side 34

5. Kontrollér isoleringen Side 34

6. Kontrollér brænderdørens pakning Side 34

7. Anbring brænderen i driftsposition Side 35

Indskrivning af parametre

8. Parametre: Side 35 Startbelastning

Fuld

belastning

Delvis

belastning

Blæsertryk pL ______ mbar ______ mbar ______ mbar

Gasdysetryk pGD ______ mbar ______ mbar ______ mbar

Gastilslutningstryk p Gastilslutn ______ mbar ______ mbar ______ mbar

Gasdysetryk ______ mbar ______ mbar ______ mbar

CO 2 -indhold ______ % ______ % ______ %

CO-indhold ______ ppm ______ ppm ______ ppm

Træk ______ Pa ______ Pa ______ Pa

Ioniseringsstrøm ______ μA

Afsluttende arbejde

9. Efterspænding af brænderdørens skruer Side 39

10. Tæthedskontrol i driftstilstand Side 39

11. Kontrol af gaspressostaten Side 39

12. Kontrol af flammeovervågning Side 39

13. Bekræft korrekt eftersyn og vedligeholdelse:

Firmastempel / dato / underskrift:


Dato: Dato:

1.

2.

3.

4.

5.

6.

7.

8. Startbelastning

Fuld

belastning

Delvis

belastning


Fuld

belastning


Delvis

belastning

______ mbar ______ mbar ______ mbar ______ mbar ______ mbar ______ mbar




______ % ______ % ______ % ______ % ______ % ______ %

______ ppm ______ ppm ______ ppm ______ ppm ______ ppm ______ ppm

______ Pa ______ Pa ______ Pa ______ Pa ______ Pa ______ Pa

9.

10.

11.

12.

13.

______ μA ______ μA


6

7 Afhjælpning af brænderfejl


7.1 Fyringsautomat CM221/CM222

42

Hvis der forekommer en fejl, blinker

displayet [1] i fyringsautomatens reset-knap.

Fig. 47 Fyringsautomat CM221/CM222, forside



Afhjælpning af brænderfejl

Fejlsøgning og fejlafhjælpning med visning af fejl-koderne på fyringsautomaten

Den følgende tabel viser, hvad fejlkoderne på fyringsautomatens display betyder, og hvordan fejlen kan afhjælpes.

Blinkende

visning Fejlbeskrivelse Aktiviteter for afhjælpning

1 Fejl blæser omdrejningstal for blæser opnås

ikke

2 Fejl gaspressostat reaktionstryk < 14 mbar

Brænderen forsøger at starte op igen efter ca.

2 minutter, efter yderligere to forsøg vises der

en fejl på instrumentpanelet.

3 Fejl flamme

a) i forventilationen:

ioniseringsstrøm >1 μA

b)i sikkerhedstiden eller under driften:

ioniseringsstrøm < 7 μA

i sikkerhedstiden:

4 startforsøg under driften: 1 startforsøg

Kontrollér blæseren og blæserkablet, og udskift

evt. ( side 46)

Kontrol af gastilslutningstryk ( side 37)

Kontrollér gaspressostaten, og udskift evt.

Kontrollér tændelektroderne og ioniseringselektroderne,

indstil eller udskift evt.

Kontrollér gas-/luftforholdet, foretag ændring

ved behov.

Kontrollér, om der er byttet om på fasen og nullederen,

foretag evt. ændring

Kontrollér brænderstaven, transformatoren, ledningerne

på elektroderne og fyringsautomaten,

og udskift evt.

4 BCC fejl brænderchip skal være sat i Sæt brænderchippen i (ekstraudstyr)

5 Fejl fjernåbning Mere end 5 åbninger på 15

minutter

6 Fejl ventilkontrol Ved brænderstart/driftsafslutning

Reset fyringsautomaten på reset-knappen

Kontrollér gasarmaturet, og udskift evt.

( side 44)

8 Fejl CRC EMC-fejl Giv Buderus-kundeservice besked

9 Fejl spændingsforsyning spænding under

185 volt eller over 270 volt

Kontrollér spændingsforsyningen

E Fejl elektronisk modul egenfejl fyringsautomat Udskift fyringsautomaten ( side 52)

Tab. 24 Fejlkoder på fyringsautomaten


7


Fejlsøgningog fejlafhjælpning uden visning af fejl-koderne på fyringsautomaten

Hvis brænderen ikke brænder eller kun brænder uregelmæssigt, og fyringsautomatens display alligevel ikke viser nogen

fejlkode, findes og afhjælpes fejlen på følgende måde.

44

Visning Fejlbeskrivelse Aktiviteter for afhjælpning

Fyringsautomatens display lyser

ikke

7.2 Justering og udskiftning af

komponenter

Under visse omstændigheder skal nogle af brænderkomponenterne

kontrolleres og justeres på ny, hvis der f.eks.

udskiftes dele.

7.2.1 Udskiftning af gasarmatur







Instrumentpanelet viser fejlen instrumentpanelets tekniske dokumentation

Kontrollér fyringsautomatens sikring Udskift sikringen, hvis den er defekt

( side 52)

Fyringsautomatens display lyser Brænderen brænder ikke eller kun uregelmæssigt

Tab. 25 Fejlafhjælpning, hvis der ikke vises nogen fejlkode

Hvis sikringen er intakt: Kontrollér kablet

og stikket til instrumentpanelet, og

udskift evt.

Kontrollér varmeanlægget, f.eks. de

elektroniske forbindelser

Kontrollér indstillingen for luft-gasblandingen

Kontrollér brænderstaven, og udskift

evt. ( side 48)


Fig. 48 Gastilslutningen løsnes

1 Forskruning på gastilslutningen


B Løsn skruerne til stikforbindelsen [2] på gaspressostaten

og gasarmaturet.

B Tag stikforbindelserne [1] på gaspressostaten og gasarmaturet

af.

Fig. 49 Løsn stikforbindelsen mellem fyringsautomaten,

gaspressostaten og gasarmaturet

1 Stikforbindelse

2 Skrue på stikket

B Tag de fire skruer [1] på gastilslutningsrøret [2] af, og

tag gastilslutningsrøret af.

Fig. 50 Afskruning af gastilslutningsrøret

1 Skruer



B Tag de fire skruer [1] på lyddæmperen [2] af, og tag

lyddæmperen med gasarmaturet af.

Fig. 51 Afskruning af lyddæmperen med gasarmatur

1 Skruer

2 Lyddæmper


defekte styreledninger

B Bøj ikke styreledningerne [2].

B Skru møtrikkerne [1] på styreledningerne [2] fra gasarmaturet

[3] af.

Fig. 52 Afskruning af styreledningerne fra gasarmaturet

1 Møtrikker

2 Styreledninger

3 Gasarmatur


7

46


B Skru de fire skruer [1] i lyddæmperen af, og tag forsigtigt

lyddæmperen af gasarmaturet [3].

B Udskift den gamle pakning [2] på lyddæmperen med

en ny pakning.

B Skru det nye gasarmatur [3] på lyddæmperen med fire

skruer [1], og stram med 4 – 4,5 Nm.

Fig. 53 Afskruning af gasarmaturet fra lyddæmperen

1 Skruer

2 Pakning

3 Gasarmatur

B Skru møtrikkerne ( fig. 52,[1]) på styreledningerne

( fig. 52, [2]) på gasarmaturet ( Fig. 52, [3]), og

stram med 10 -12 Nm.

B Skru lyddæmperen ( fig. 51, [1]) på brænderen med

fire skruer ( fig. 51, [1]), og stram med 4 - 4,5 Nm.

B Kontrollér indstillingsskruerne V [1] og N [2] på gasarmaturet,

og indstil evt. ( kapitel 2.4, side 10).

FARE: Eksplosionsfare på grund af utæt oring!

O-ringen på gastilslutningsrørets tilslutningsplade

må kun anvendes én gang.

B Hvis gastilslutningsrøret skal skrues af,

skal o-ringen altid udskiftes ( fig. 15,

side 21).

B Skru gastilslutningsrøret [6] på brænderen med en ny

o-ring og fire skruer [7].

B Krydsspænd skruerne ensartet med 4 – 4,5 Nm.

B Sæt stikforbindelsen på gaspressostaten [5] og gasarmaturet

[3], og fastgør med en skrue [4] på hver.

B Etablér gastilslutningen igen.


gas!

B Kontrollér gastilslutningsrøret og gasarmaturet

for tæthed, når arbejdet er

afsluttet.


B Sæt brænderkappen på igen, og skru den fast

( fig. 19, side 24).

B Start varmeanlægget igen.

B Åbn gashanen igen.


Fig. 54 Indstilling af gasarmaturet

1 Indstillingsskrue V

2 Indstillingsskrue N

3 Stik på gasarmaturet

4 Skrue på stikket

5 Stik på gaspressostaten


7 Skruer på gastilslutningsrøret

7.2.2 Udskiftning af blæseren








B Løsn skruen til stikforbindelsen på gaspressostaten [3]

og gasarmaturet [2].

B Tag stikforbindelsen på gaspressostaten [2] og gasarmaturet

[3] af.

B Tag de to stikforbindelser af instrumentpanelet på

brænderen [1].


B Tag de to stikforbindelser på blæseren [5] af.

Fig. 55 Stikforbindelserne løsnes

1 Tag stikforbindelserne af instrumentpanelet

2 Tag stikforbindelsen på gasarmaturet af

3 Tag stikforbindelsen på gaspressostaten af

4 Forskruning på gastilslutningsrøret

5 Tag stikforbindelserne på blæseren af

B Tag de fire skruer [1] på lyddæmperen [2] af, og tag

lyddæmperen med gasarmaturet af. Drejemoment ved

senere montering: 4 – 4,5 Nm.

Fig. 56 Afskruning af lyddæmperen med gasarmatur

1 Skruer

2 Lyddæmper


B Tag stikkene af tændelektroderne [1] og ioniseringselektroden

[2] af.

Fig. 57 Stikkene tages af elektroderne



B Skru de tre møtrikker [1] og monteringspladen [2] med

fyringsautomaten af.

Fig. 58 Aftagning af monteringspladen med

fyringsautomaten

1 Møtrikker

2 Monteringsplade


7


B Skru de fire møtrikker [1] af, og tag blæseren [3] af.

Fig. 59 Aftagning af blæseren

1 Møtrik

2 Pakningsskive

3 Blæser

B Afmontér o-ringen [1] på brænderdøren [2].

B Rengør tætningsfladen, og montér en ny o-ring [1].

Fig. 60 Udskiftning af pakningen

1 O-ring


B Skru en ny blæser ( fig. 59, [3]) på brænderdøren.

B Montér en ny pakningsskive ( fig. 59, [2]) mellem

blæseren og monteringspladen.

B Montér brænderen i omvendt rækkefølge. Drejemoment

ved montering af lyddæmperen: 4 - 4,5 Nm.

48


gas!


for tæthed, når arbejdet er

afsluttet.



( fig. 19, side 24).




7.2.3 Rengøring eller udskiftning af brænderstav

og isolering

Hvis brænderstavens dæksel eller overflade er beskadiget,

skal brænderstaven udskiftes.

Kontrol og rengøring eller udskiftning af brænderstaven







B Løsn gastilslutningen [1] på forskruningen.

B Tag de to stikforbindelser [2] af instrumentpanelet på

brænderen.

B Tag stikkene af tændelektroderne [4] og ioniseringselektroden

[5] af.


B Skru de fire møtrikker [3] af, og tag blæseren af.

Fig. 61 Afmontering af brænderen


2 To stikforbindelser til instrumentpanelet

3 Fire møtrikker

4 To stik på tændelektroderne

5 Stik på ioniseringselektroden

B Løsn skruerne til brænderdøren ensartet [1] eller [2].

Fig. 62 Skruerne på brænderdøren løsnes

1 Skruer på VM4.0-G og 5.0-G

2 Skruer på VM4.0-SB og 5.0-SB

B Åbn brænderdøren.

B Skru de fire møtrikke [1] af.

Fig. 63 Møtrikkerne løsnes

1 Møtrikker


B Tag forsigtigt brænderstaven [2] ud forfra.

B Kontrollér brænderstaven [2] for skader, og udskift evt.

B Hvis brænderstaven stadig kan anvendes, rengøres

den tørt, suges ud indefra og bankes ren.

B Tag o-ringen [1] ud af noten.

B Kontrollér o-ringen [1] for skader, og udskift evt.

B Rengør noten, og sæt o-ringen ind i noten igen.

Fig. 64 Udtagning af brænderstaven

(vises uden isolering)

1 O-ring



7


Udskiftning af isoleringsmåtte

B Fjern den gamle isoleringsmåtte [2].

B Kontrollér, om brænderstavens overflade [3] er beskadiget.

B Vikl en ny isoleringsmåtte [2] om brænderstaven [3].

Sørg for, at isoleringsmåttens søm peger nedad. Ellers

ligger isoleringen ikke rigtigt.

Fig. 65 Udskiftning af isoleringsmåtte

1 O-ring

2 Isoleringsmåtte


50

Udskiftning af isolering

B Skru de fire skruer [1] af.

B Tag den gamle isolering [2] af forfra.

B Skru den nye isolering [2] fast igen med skruer og

spændeskiver [1].

Fig. 66 Udskiftning af isolering

1 Skrue og spændeskive

2 Isolering

Indsætning af brænderstaven igen


utætte pakninger!

B Sørg for, at pakningen og pakningsfladen

mellem brænderdøren [1] og brænderstaven

[3] er ren ved montering af brænderstaven.

B Indsætning af brænderstaven [3] igen Sørg for, at

brænderstavens flade side [2] vender opad.


B Skru brænderstaven på brænderdøren igen med fire

møtrikker, og spænd med 10 – 12 Nm.

Fig. 67 Indsætning af brænderstaven igen, visning uden

isolering


2 Flad side på brænderstaven


B Luk brænderdøren, skru den på gaskedlen med

skruerne, og spænd med 10 til 15 Nm.

B Montér brænderen i omvendt rækkefølge.




gas!


for tæthed, når arbejdet er færdigt.



( fig. 19, side 24).





7.2.4 Udskiftning af elektrodeblok







B Løsn gastilslutningen på forskruningen ( fig. 48,

side 44).

B Tag stikket [1] af tændelektroderne.

B Skru de to skruer [2] på elektrodeblokken [3] af.

B Beklæd den nye elektrodeblok [3] med isolering.

B Fastgør den nye elektrodeblok og den nye pakning

med de to skruer [2].

Fig. 68 Udskiftning af elektrodeblok


2 Skrue

3 Elektrodeblok

B Brænderdørens skruer løsnes ensartet, og brænderdøren

åbnes.


7

52


B Justér elektrodeblokken så elektrodepositionen svarer

til fig. 69 og tab. 26.

Fig. 69 Elektrodernes position




Brænder Mål A Mål B Mål C

VM4.0/5.0-G 8 ± 2 3 - 4 12,5 ± 2

VM4.0/5.0-SB 11 ± 2 3 - 4 13,3 ± 2

Tab. 26 Mål A, B og C i mm

B Stram skruerne på elektrodeblokken ( fig. 68).

B Sæt stikket til tændelektroderne på igen ( fig. 68).

B Luk brænderdøren, skru den på gaskedlen med

skruerne, og spænd med 10 til 15 Nm.




gas!

B Kontrollér tæthed og funktion for brænderen,

når arbejdet er færdigt.

B Udfør tæthedskontrol og funktionskontrol.


( fig. 19, side 24).




7.2.5 Udskiftning af fyringsautomat

B Kontrollér sikringen i fyringsautomaten, før den

udskiftes.

Når dækslet [4] på fyringsautomaten skrues

af, ses sikringen øverst til venstre.







B Tag de to stikforbindelser af instrumentpanelet [1] på

brænderen.

B Løsn skruen [5] på dækslet [4] til fyringsautomaten, og

tag dækslet af.

B Tag alle stikforbindelser på fyringsautomaten af.

Fig. 70 Stikforbindelserne løsnes

1 Tag stikforbindelsen af instrumentpanelet

2 Kabel til tændtransformator

3 Kabel til blæser

4 Dæksel på fyringsautomaten

5 Skrue

6 Tag stikforbindelsen af gasarmaturet

7 Tag stikforbindelsen af gaspressostaten


B Skru de tre skruer [1] og [3] af, og tag

fyringsautomaten [2] af monteringspladen.

B Skru den nye fyringsautomat [2] på.

B Forindstil potentiometrene [5], [6] og [7] på den

samme indstilling som på den udskiftede

fyringsautomat.


B Sæt ioniseringselektrodens stikforbindelser, gasarmaturet,

gaspressostaten og blæseren ind i fyringsautomaten

igen ( eldiagram, trykt på fyringsautomaten).

Fig. 71 Udskiftning af fyringsautomaten

1 Skrue

2 Fyringsautomat

3 Skrue

4 Kabel til ioniseringselektroden

5 Potentiometer til fuld belastnings-trin

6 Potentiometer til startbelastnings-trin

7 Potentiometer til delvis belastnings-trin

Stikforbindelserne i fyringsautomaten er

kodede.

B Sæt stikforbindelserne fra instrumentpanelet til fyringsautomaten.

B Start anlægget igen.

Kontrol og efterregulering af parametrene

B Aktivér de enkelte belastningstrin, og mål blæsertrykket


B Sammenlign de målte værdier med standardværdierne

( kapitel 2.4, side 10).

B Efterreguler blæsertrykket via potentiometeret til det

pågældende belastningstrin, hvis der er afvigelser: Drej

potentiometeret mod urets retning ved for højt blæsertryk.

Drej potentiometeret i urets retning ved for lavt

blæsertryk.

B Aktivér derefter belastningspunkterne delvis belastning

og fuld belastning igen, mål parametrene, og skriv dem

i protokollen.


( fig. 19, side 24).



7

Indeks

Indeks

A

Afhjælpning af fejl ......................................................... 42

B

Belastningspunkt.......................................................... 26

Bestemmelsesmæssig anvendelse .................................... 6

Blæser ..................................................................... 7, 9

Blæserhjul ................................................................... 33

Blæsertryk ................................................................... 35

Brænderdør ........................................... 7, 19, 21, 29, 39

Brænderdørspakning..................................................... 34

Brænderstav ...................................................... 7, 34, 48

Brænderstavens overflade.............................................. 34

Brændstoffer................................................................ 15

C

CO 2 - og CO-værdier............................................... 29, 37

D

Delvis belastning .......................................................... 27

E

Eftersyn....................................................................... 32

Eftersyns- og vedligeholdelsesprotokol ............................ 40

Eftersynsposition .......................................................... 32

Elektroder.................................................................... 34

Elektrodernes position................................................... 34

Elektrodernes udbrænding ............................................. 34

Eltilslutning .................................................................. 23

F

Fejlsøgning ............................................................ 43, 44

Flammeovervågning ...................................................... 39

Forskrifter .................................................................... 16

Fuld belastning............................................................. 27

Fyringsautomat.................................................... 7, 9, 42

G

Gasarmatur.................................................................... 7

Gasdyse........................................................................ 7

Gasdysetryk........................................................... 27, 36

Gasledning.................................................................. 25

Gaspressostat.......................................................... 7, 39

Gastilslutning............................................................... 22

Gastilslutningsrør.......................................................... 21

Gastilslutningstryk................................................... 28, 37

Gastryk ......................................................................... 9

Gastype ...................................................................... 22

I

Indstillingsskrue N......................................................... 46

Indstillingsskrue V......................................................... 46

Ioniseringsstrøm ........................................................... 37

Isolering ................................................................ 34, 48

K

Kontrol for tæthed................................................... 29, 38

54

L

Leveringsomfang .......................................................... 17

Luftgennemstrømning.................................................... 25

Luftkanal...................................................................... 33

Lyddæmper.............................................................. 7, 44

Lyddæmperhus............................................................. 33

M

Måleapparater ........................................................ 25, 32

Måledyse for måling af gasdysetrykket ............................... 7

Måledyse for måling af gastrykket...................................... 7

Måledyse til måling af blæsertrykket........................... 26, 35

Måledyse til måling af gasdysetrykket......................... 27, 36

Måledyse til måling af gastilslutningstrykket....................... 37

N

Naturgas H .................................................................. 22

Naturgas L................................................................... 22

O

Opstart ....................................................................... 25

Opstartsprotokol........................................................... 31

Overvågningselektrode.................................................... 7

P

Produktbeskrivelse.......................................................... 7

R

Røggastilslutning .......................................................... 25

S

Skueglas ....................................................................... 7

Startbelastning............................................................. 26

T

Tekniske data............................................................... 10

Tilslutningsrør................................................................. 7

Transporttryk.......................................................... 29, 37

Tændelektroder .............................................................. 7

Tænding........................................................................ 9

Tændtransformator.......................................................... 7

Tæthedskontrol i driftstilstanden................................ 30, 39

U

Udskiftning af blæseren ................................................. 46

Udskiftning af elektrodeblok ........................................... 51

Udskiftning af fyringsautomat.......................................... 52

Udskiftning af gasarmatur............................................... 44

V

Vedligeholdelse............................................................ 32

Værktøj ....................................................................... 15

Å

Åbningstrykkontakt 9


Noter

Gasbrænder Logatop VM - Vi forbeholder os ret til ændringer og forbedringer. 55

Download - Buderus

Transform your PDFs into Flipbooks and boost your revenue!

Delete template?

Save as template ?
