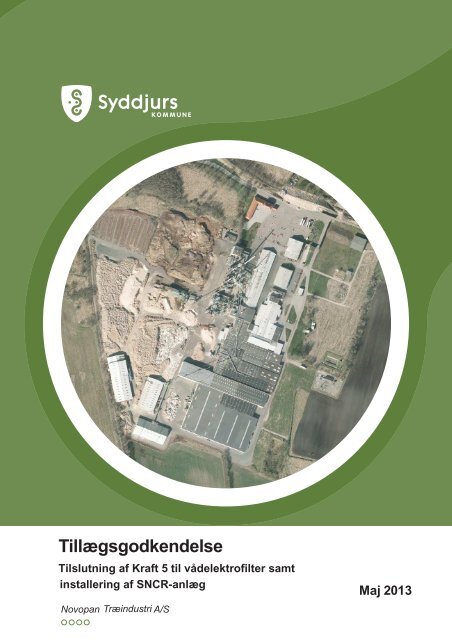

Tillægsgodkendelse
Tilslutning af Kraft 5 til vådelektrofilter samt
installering af SNCR-anlæg Maj3
Novopan Træindustri A/S

Tillæg til miljøgodkendelse
i henhold til kap. 5 i lovbekendtgørelse nr. 1454 af 20 december 2012
Virksomhedens navn og adresse: Novopan Træindustri A-S
Fabriksvej 2
8550 Ryomgård
Telefon nr.: 89 74 74 74
CVR nr.: 11766110
P-nummer: 1.002.911.982
Virksomhedens art, listebetegnelse: 6.1.c. En eller flere af følgende træbaserede plader:
OSB-plader, spånplader eller fiberplader, hvor produktionskapaciteten
er større end 600 m 3 /dag.
Matrikel nr.: 11bd m. fl. Pindstrup By, Marie Magdalene
Virksomheden ejes og drives af: Novopan Træindustri A-S
Kontaktperson: Anders Skov Madsen
Bygninger og grund ejes af: Novopan Træindustri A-S
Syddjurs Kommune
Team Miljø
................................................. ..................................................
Susanne Kornvig Helle Kløcher
Teamleder miljøsagsbehandler
Side 1 af 24
27. maj 2013
Sagsnr.: 12/25484
Klagefristen udløber
den 26. juni 2013
Søgsmålsfristen udløber
den 29. november 2013
Natur og Miljø Hovedgaden 77
8410 Rønde
Fysisk besøgsadresse 87 53 50 00
Lundbergsvej 2 natur.miljoe@syddjurs.dk
8400 Ebeltoft syddjurs.dk

Indhold
Resumé ......................................................................................................................................... 4
1. Tillægsgodkendelse ............................................................................................................. 5
2. Vilkår ...................................................................................................................................... 5
2.1. Generelt ........................................................................................................................ 5
2.2. Indretning og drift .......................................................................................................... 5
2.3. Luft ................................................................................................................................ 6
2.3.1. Emissionsgrænseværdier ................................................................................. 6
2.3.2. Immissionskoncentrationsværdier (B-værdier) ................................................. 6
2.3.3. Afkasthøjde ....................................................................................................... 7
2.4. Kontrol af luftvilkår ......................................................................................................... 7
2.4.1. Støv .................................................................................................................. 7
2.4.2. Metaller, TOC ................................................................................................... 7
2.4.3. NOx og SO2 ...................................................................................................... 7
2.4.4. CO, O2 og røggastemperatur ........................................................................... 7
2.4.5. Formaldehyd ..................................................................................................... 7
2.4.6. Målefirma .......................................................................................................... 8
2.5. Overholdelse af B-værdien for støv .............................................................................. 8
2.6. Prøvetagnings- og analysemetoder .............................................................................. 8
2.7. Støj ................................................................................................................................ 8
2.7.1. Støjgrænser ...................................................................................................... 8
2.8. Kontrol af støjvilkår ........................................................................................................ 8
2.9. Affald ............................................................................................................................. 9
2.10. Egenkontrol ................................................................................................................... 9
2.11. Journalføring og indberetning ....................................................................................... 9
2.12. Beskyttelse af jord og grundvand ................................................................................ 10
2.13. Spildevand .................................................................................................................. 10
2.14. Sikkerhedsforanstaltninger ......................................................................................... 10
2.15. Ophør af driften ........................................................................................................... 10
3. Afgørelse om ikke-VVM pligt ............................................................................................. 10
4. Vurdering ............................................................................................................................. 11
4.1. Beliggenhed ................................................................................................................ 12
4.2. Risikovurdering i forhold til habitatbekendtgørelsen ................................................... 12
4.3. Generelt ...................................................................................................................... 13
4.4. Indretning og drift ........................................................................................................ 14
4.5. Luft .............................................................................................................................. 14
4.6. Kontrol af luftvilkår ....................................................................................................... 16
4.7. Støj .............................................................................................................................. 17
4.8. Kontrol af støjgrænser ................................................................................................. 18
4.9. Affald ........................................................................................................................... 18
4.10. Egenkontrol ................................................................................................................. 19
4.11. BAT ............................................................................................................................. 19
4.12. Journalføring og indberetning ..................................................................................... 20
4.13. Beskyttelse af jord og grundvand ................................................................................ 20
Side 2 af 24

4.14. Spildevand .................................................................................................................. 20
4.15. Sikkerhedsforanstaltninger ......................................................................................... 21
4.16. Høring af virksomhed og offentligheden ..................................................................... 21
4.17. Vurdering af VVM-pligt ................................................................................................ 22
5. Klagevejledning .................................................................................................................. 23
5.1. Klage over tillægsgodkendelsen ................................................................................. 23
5.2. Klage over VVM-afgørelsen ........................................................................................ 23
5.3. Skriftlig klage og klagefrist .......................................................................................... 23
5.4. Gebyr på klage ............................................................................................................ 23
5.5. Betingelser, mens en klage behandles ....................................................................... 23
5.6. Søgsmål ...................................................................................................................... 24
5.7. Underretning om afgørelserne .................................................................................... 24
Bilagsliste:
Bilag 1: Oversigtskort 1:8.000
Bilag 2: Situationstegning for tilslutning
af Kraft 5 til vådelektrofilter
Bilag 3: VVM-screeningsnotat
Bilag 4: Ansøgning om miljøgodkendelse
Bilag 5: Sagens akter
Bilag 6: Lovgrundlag m.m.
Side 3 af 24

Resumé
Novopan Træindustri A-S har over en længere periode ikke kunnet overholde emissionsgrænsen
for støv, bly og NOx fra 27 MW kraftvarmecentralen (herefter Kraft 5). For at reducere
emissionen af støv, bly og NOx har virksomheden valgt at lede røggasserne til et nyetableret
vådelektrofilter samt installere et SNCR-anlæg til reducering af NOx.
Denne tillægsgodkendelse omfatter tilslutning af røggasserne til vådelektrofilteret samt installering
af et SNCR-anlæg. Kraft 5 reguleres fortsat af den gældende miljøgodkendelse fra
13. april 2000 som stadfæstet med ændringer af Miljøstyrelsen den 6. september 2004 undtaget
de vilkår, der ændres i forbindelse med denne tillægsgodkendelse.
Tillægsgodkendelsen meddeles som en midlertidig godkendelse gældende indtil 2017, hvor
Novopan Træindustri A-S ønsker at etablere et nyt tørreanlæg til træspåner herunder ny
varmeforsyning. Denne tillægsgodkendelse skal sikre, at de hidtidig gældende emissionsgrænser
fastholdes samt skærpe emissionsgrænsen for støv fra både Kraft 5 og spåntørrerne
indtil den nye varmeforsyning er etableret i 2017.
Med denne tillægsgodkendelse bortfalder emissionsgrænsen for støv fra spåntørrerne
meddelt i miljøgodkendelsen fra den 18. juni 2012 – vådelektrofilter, og der gælder nu en
samlet emissionsgrænse for totalstøv for Kraft 5 og spåntørrerne.
Syddjurs Kommune har skærpet emissionsgrænsen for støv, da afkasthøjden er reduceret
fra 70 m til 35 m, samt da det måleteknisk ikke er muligt at adskille flyveaske fra Kraft 5 og
træstøv fra spåntørrerne. Kommunen har derfor valgt, at der meddeles en samlet emissionsgrænse
for støv fra Kraft 5 og spåntørringsanlæggene.
Virksomheden har i forbindelse med ansøgningen sandsynliggjort, at med tilslutning af røggasserne
til vådelektrofilteret samt en forbedret sortering af det materiale, der anvendes
som brændsel, vil de skærpede emissionsvilkår for støv samt emissionsgrænsen for bly
kunne overholdes. Ved installering af SNCR-anlægget forventes emissionsgrænsen for NOx
overholdt. Endvidere har virksomheden sandsynliggjort, at tilslutningen af røggasserne fra
Kraft 5 ikke øger støjbelastningen i omgivelserne.
Samlet vurderer Syddjurs Kommune, at der ikke er planmæssige eller miljømæssige hindringer
for det ansøgte.
Side 4 af 24

1. Tillægsgodkendelse
På grundlag af oplysningerne i den indsendte ansøgning meddeler Team Miljø i Syddjurs
Kommune på Natur-, Teknik- og Miljøudvalgets vegne godkendelse til tilslutning af røggasserne
fra Kraft 5 til det eksisterende vådelektrofilter samt installering af et SNCR-anlæg for
NOx-rensning på virksomheden Novopan Træindustri A-S, Fabriksvej 2, 8550 Ryomgård.
Godkendelsen omfatter kun de miljømæssige forhold, der er defineret i miljøbeskyttelseslovens
kapitel 5 og i godkendelsesbekendtgørelsen dvs. forhold af betydning for det ydre miljø.
I forbindelse med meddelelse af denne tillægsgodkendelse skærpes emissionsgrænsen for
støv i forhold til det hidtidige vilkår og det eksisterende vilkår G2 om kontinuert støvmåling
ophæves, jf. miljøgodkendelsen fra den 13. april 2000 og som stadfæstet med ændringer af
Miljøstyrelsen den 6. september 2004.
Endvidere ophæves det eksisterende vilkår 3.4.1, punkt 11 for så vidt angår emissionsgrænsen
for træstøv i miljøgodkendelse af 18. juni 2012 – vådelektrofilter.
Tillægsgodkendelsen meddeles på følgende vilkår:
2. Vilkår
2.1. Generelt
1. Et eksemplar af nærværende afgørelse skal til enhver tid være tilgængelig på virksomheden,
og driftspersonalet skal være orienteret om afgørelsens indhold.
2. Ved nye etableringer eller driftsændringer, skal der indsendes en anmeldelse herom til
Syddjurs Kommune. Kommunen tager herefter stilling til, om forholdet er godkendelsespligtigt.
3. Eventuelt ejerskifte skal meddeles tilsynsmyndigheden senest 1 måned efter, at det har
fundet sted.
4. Tilslutningen til vådelektrofilteret og installering af SNCR-anlægget skal udføres som
beskrevet i ansøgningen, bortset fra de ændringer, der fremgår af nedenstående vilkår.
5. Vilkårene i tillægsgodkendelsen træder i kraft henholdsvis, når røggasserne fra Kraft 5
er tilsluttet vådelektrofilteret og når SNCR-anlægget er installeret.
6. Tillægsgodkendelsen bortfalder, såfremt den ikke er udnyttet inden 2 år efter at tillægsgodkendelsen
er meddelt.
7. Tillægsgodkendelsen er tidsbegrænset og ophæves den 1. januar 2017.
2.2. Indretning og drift
8. For indretning af prøveudtagningssted for luft med henblik på analyse for NOx henvises
der til vilkår B17 i miljøgodkendelse af 13. april 2000 og som stadfæstet med ændringer
af Miljøstyrelsen den 6. september 2004.
9. Der skal etableres overvågning og alarmer på de dele af SNCR-anlægget og tilhørende
anlæg, hvor funktionssvigt kan give anledning til en øget udledning af NOx.
10. Blande- og oplagstankene til opløst urea skal enten være dobbeltvæggede eller placeret
så de opfylder kravene i vilkår B2 i miljøgodkendelse af 13. april 2000 og som stadfæstet
med ændringer af Miljøstyrelsen den 6. september 2004.
11. Nødafkast fra Kraft 5 må kun benyttes i tilfælde af driftsstop på quenchen og scrubberen
i vådelektrofilteret. Nødafkastet må kun benyttes i den tid, det tager at lukke Kraft 5 ned
– 15 til 20 minutter.
Side 5 af 24

2.3. Luft
2.3.1. Emissionsgrænseværdier
12. Kraft 5 skal overholde emissionsgrænserne angivet i tabel 2.
Samtidig bortfalder emissionsgrænsen for træstøv i vilkår 3.4.1. punkt 11 miljøgodkendelsen
fra den 18. juni 2012 og erstattes med nedennævnte emissionsgrænseværdi for
totalstøv.
Stof Enhed Emissionsgrænseværdi
NOx regnet
som NO2
mg/Nm 3 , 10% O2 300
CO mg/Nm 3 , 10% O2 625
Totalstøv 1
mg/Nm 3 24
TOC 2 mg C/Nm 3 20
Cd & Hg 3 mg/Nm 3 0,2
Ni & As 3 mg/Nm 3 1
Pb+Cr+Cu+
Mn 3
mg/Nm 3 5
Pb 3 mg/Nm 3 1
Tabel 2: Emissionsgrænseværdier.
1 Totalstøv - Ny samlet emissionsgrænseværdi for flyveaske og træstøv.
2 Sum af brændbare og organiske stoffer målt som kulstof, undtagen CO.
3 Sum af partikel og gasfase.
2.3.2. Immissionskoncentrationsværdier (B-værdier)
13. Der henvises til vilkår D5 i miljøgodkendelse af 13. april 2000 og som stadfæstet med
ændringer af Miljøstyrelsen den 6. september 2004. Relevante parametre fra vilkår D5
er oplistet i tabel 3.
Stof B-værdier
mg/m 3
Totalstøv 1 0,025
NOx 0,125
CO 1
SO2 0,25
As (Arsen) 0,00001
Cd (Cadmium) 0,00001
Cr (Crom) 0,001
Cu Kobber) 0,01
Hg (Kviksølv) 0,0001
Mn (Mangan) 0,001
Ni (Nikkel) 0,0001
Pb (Bly) 0,0004
Tabel 3: B-værdier.
1 Totalstøv omfatter flyveaske og træstøv
Side 6 af 24

14. De angivne B-værdier gælder for virksomhedens samlede udledning og skal betragtes
som middelværdier over 1 time, der højst må overskrides i 1 % af tiden.
2.3.3. Afkasthøjde
15. Røggasserne skal minimum afkastes 35 m over terræn for at sikre, at B-værdierne, for
de stoffer der udledes fra Kraft 5, er overholdt ved de fastsatte grænseværdier.
2.4. Kontrol af luftvilkår
2.4.1. Støv
16. Kontrol af udledningen af totalstøv omfattes af vilkår 3.5.1, punkt 19 – 21 i miljøgodkendelse
af 18. juni 2012 – vådelektrofilter.
Såfremt Kraft 5 tilsluttes senere til vådelektrofilteret end spåntørrerne, skal virksomheden
senest 3 måneder efter tilslutningen til vådelektrofilteret fremsende resultatet af
emissionsmålingen. Kravet om emissionsmåling svarer til vilkår 3.5.1, punkt 19 – 21 i
miljøgodkendelse af 18. juni 2012.
2.4.2. Metaller, TOC
17. Der henvises til vilkår G4 i miljøgodkendelse af 13. april 2000 og som stadfæstet med
ændringer af Miljøstyrelsen den 6. september 2004, dog med følgende ændringer:
• Præstationsmålingen skal udtages i afkastet fra vådelektrofilteret.
• Første måling skal udtages i forbindelse med tilslutningen af Kraft 5 til vådelektrofilteret
og måleresultatet fremsendes senest den 1. september 2013
Såfremt Kraft 5 tilsluttes senere til vådelektrofilteret end spåntørrerne, skal virksomheden
senest 3 måneder efter tilslutningen til vådelektrofilteret fremsende resultatet
af emissionsmålingerne.
• Luftmængden fra Kraft 5 samt den samlede luftmængde fra vådelektrofilteret skal
måles ved hver prøveudtagning, så det ved beregning kan dokumenteres, at emissionsgrænseværdierne
for metallerne og TOC for Kraft 5 er overholdt. Forholdet mellem
luftmængderne skal fremgå af målerapporten.
2.4.3. NOx og SO2
18. For kontrol af NOx og SO2 henvises der til vilkår G4 miljøgodkendelse af 13. april 2000
og som stadfæstet med ændringer af Miljøstyrelsen den 6. september 2004.
19. Virksomheden skal senest 3 måneder efter installering af SNCR-anlægget fremsende
dokumentation for, at emissionsgrænsen for NOx er overholdt, jf. kravene til dokumentationen
i ovennævnte vilkår.
2.4.4. CO, O2 og røggastemperatur
20. For kontrol af miljø- og driftsparametrene CO, O2 og røggastemperatur henvises der til
vilkår G2 i miljøgodkendelse af 13. april 2000 og som stadfæstet med ændringer af Miljøstyrelsen
den 6. september 2004.
2.4.5. Formaldehyd
21. Vilkår 3.5.2 i miljøgodkendelse af 18. juni 2012 suppleres med følgende vilkår:
Luftmængden fra Kraft 5 samt den samlede luftmængde fra vådelektrofilteret skal måles
ved hver prøveudtagning, så det ved beregning kan dokumenteres, at emissionsgrænseværdien
for formaldehyd for spåntørrerne er overholdt. Forholdet mellem luftmængderne
skal fremgå af målerapporten.
Side 7 af 24

2.4.6. Målefirma
22. Målingerne skal udføres af et firma/laboratorium, der er akkrediteret hertil af Den Danske
Akkrediterings- og Metrologifond (DANAK) eller af et tilsvarende akkrediteringsorgan,
som er medunderskriver af EA’s multilaterale aftale om gensidig anerkendelse.
2.5. Overholdelse af B-værdien for støv
23. Der henvises til vilkår G8 i miljøgodkendelse af 13. april 2000, Miljøstyrelsens stadfæstelse
med ændringer af 6. september 2004 samt Aarhus Amts påbud af 22. juni 2005,
hvor bl.a. fristen for indsendelse af OML-beregningen er fastsat til den 1. september.
2.6. Prøvetagnings- og analysemetoder
24. Prøver skal udtages og analyseres efter metoderne oplyst i tabel 4.
2.7. Støj
Navn Parameter Standard /
Metodeblad nr.
Bestemmelse af koncentrationen af totalt
partikulært materiale i strømmende gas
Bestemmelse af koncentrationer af kvælstofoxider
(NOx) i strømmende gas (chemiluminescens
metode)
Bestemmelse af koncentrationer af gasformig
TOC (total organisk carbon) i strømmende
gas (flammeionisationsdetektion)
Bestemmelse af carbonmonooxid (CO) i
strømmende gas
Bestemmelse af koncentrationer af svovldioxid
(SO2) i strømmende gas (manuel opsamling
i vandig brintperoxid)
Bestemmelse af koncentrationer af metaller
i strømmende gas (manuel opsamling på
filter og vaskeflasker)
Bestemmelse af koncentrationer af kviksølv
i strømmende gas (manuel opsamling ved
hjælp af filter og vaskeflasker)
Tabel 4: Analysemetoder
2.7.1. Støjgrænser
Side 8 af 24
Støv MEL-02
NOx MEL-03
TOC MEL-07
CO MEL-06
SO2
Metaller undtaget
Hg
MEL-04
MEL-08a
Hg MEL-08b
25. Der henvises til vilkår C1 i miljøgodkendelse af 13. april 2000, Miljøstyrelsens stadfæstelse
med ændringer af 6. september 2004 samt Aarhus Amts påbud af 19. maj 2006.
2.8. Kontrol af støjvilkår
26. Der henvises til vilkår G1 i miljøgodkendelse af 13. april 2000, Miljøstyrelsens stadfæstelse
med ændringer af 6. september 2004 og Aarhus Amts påbud af 19. maj 2006.
27. Virksomheden skal i forbindelse med drift af Kraft 5 og efter tilslutning til vådelektrofilter
samt installering af SNCR-anlæg dokumentere, at de anvendte kildestyrker i ansøgningsmaterialet
ikke overskrides. Dokumentationen skal være fremsendt senest den 1.
marts 2014.

2.9. Affald
Støjmålingen skal udføres som ”Miljømåling - ekstern støj” og skal foretages, når vådelektrofilteret
er i fuld drift eller efter anden aftale med tilsynsmyndigheden.
Dokumentationen skal udføres af et målefirma, som er akkrediteret af DANAK eller godkendt
af Miljøstyrelsen til ”Miljømålinger - ekstern støj” eller af et laboratorium, der beskæftiger
personer, der er certificeret af DELTA til at udføre støjmålinger.
28. For maksimal mængde opbevaret affald henvises der til vilkår 3.10. punkt 31 i miljøgodkendelse
fra den 18. juni 2012 – vådelektrofilter.
29. For opbevaring og håndtering af træopslemning henvises der til vilkår 3.10. punkt 32 -
34 i miljøgodkendelse fra den 18. juni 2012 – vådelektrofilter.
2.10. Egenkontrol
30. For eftersyn og kontrol af Kraft 5 samt SNCR-anlægget henvises der til vilkår H1 i miljøgodkendelse
af 13. april 2000 og som stadfæstet med ændringer af Miljøstyrelsen den
6. september 2004.
Eftersyn og kontrol omfatter endvidere alarmsystemer på SNCR-anlægget, hvor funktionssvigt
kan give anledning til en øget forurening eller driftsforstyrrelser.
31. Virksomheden skal, såfremt der etableres en oplagsplads for opløst urea, løbende og
mindst en gang årligt foretage visuel kontrol for revner, utætheder og vedligeholdelsesstand
af oplagspladsen. Dato for eftersyn skal registreres. Eventulle utætheder skal udbedres
hurtigst muligt.
2.11. Journalføring og indberetning
Journalføring
32. For journalføring af eftersyn og kontrol henvises der til vilkår H1 i miljøgodkendelse af
13. april 2000 og som stadfæstet med ændringer af Miljøstyrelsen den 6. september
2004.
Vilkåret omfatter herefter også reparationer og udskiftninger på SNSR-anlæg og NOxmåler.
Journalføringen skal endvidere omfatte oplysninger om eventuelt forekommende driftsforstyrrelser
på SNCR-anlægget.
33. For journalføring henvises der endvidere til vilkår H2 i miljøgodkendelse af 13. april
2000 og som stadfæstet med ændringer af Miljøstyrelsen den 6. september 2004.
Udover det i vilkår H2 angivne, skal journalen omfatte følgende:
• Den anvendte mængder af urea i SNCR-anlægget, angivet som årligt forbrug.
• Tidspunkt for nødudledning af røggasserne fra Kraft 5 med angivelse af dato og
tidspunkt for nødudledning og årsagen til nødudledning samt varigheden heraf.
• Den årlige mængde samt hvortil affald fra vådelektrofilteret bortskaffes.
• Dato for eftersyn af oplagspladsen for flydende urea.
Indberetning
34. For indberetning henvises der til vilkår J2 i miljøgodkendelse af 13. april 2000 som stadfæstet
med ændringer af Miljøstyrelsen den 6. september 2004.
Udover det i vilkår J2 angivne, skal indberetning indeholde følgende oplysninger:
Side 9 af 24

1) Den årlige mængde samt hvortil affald fra vådelektrofilteret bortskaffes, jf. vilkår 3.12
punkt 40 nr. 2 i miljøgodkendelse af 18. juni 2012 – vådelektrofilteret.
2) Dato og tidspunkt for driftsforstyrrelser på SNCR-anlægget herunder NOx-måleren og
årsagen hertil samt varigheden heraf.
Kravet i vilkår J2 om, at årsrapporten skal indeholde månedsmiddelværdier for støvemissionen
fra Kraft 5 bortfalder.
2.12. Beskyttelse af jord og grundvand
35. For opbevaring af flydende urea henvises der til vilkår B2 i miljøgodkendelsen fra 13.
april 2000 og som stadfæstet med ændringer af Miljøstyrelsen den 6. september 2004.
Alternativt kan tankene til flydende urea opbevares i dobbeltvæggede tanke.
36. Spild af råvarer, hjælpestoffer og affald skal straks opsamles.
2.13. Spildevand
37. Såfremt spildevand fra vådelektrofilteret ønskes afledt til den offentlige spildevandsledning,
skal der indsendes en ansøgning herom til kommunen.
2.14. Sikkerhedsforanstaltninger
38. Der henvises til vilkår A3 i miljøgodkendelse af 13. april 2000 og som stadfæstet med
ændringer af Miljøstyrelsen den 6. september 2004.
2.15. Ophør af driften
39. Ved ophør af driften skal virksomheden træffe de nødvendige foranstaltninger for at
imødegå fremtidig forurening af jord og grundvand og for at bringe stedet tilbage i en
miljømæssig tilfredsstillende tilstand. En redegørelse for disse foranstaltninger skal
fremsendes til tilsynsmyndigheden senest 3 måneder, før driften ophører helt eller delvist.
3. Afgørelse om ikke-VVM pligt
På baggrund af oplysningerne i ansøgningen om miljøgodkendelse afgør Syddjurs Kommune
på vegne af Natur-, Teknik- og Miljøudvalget, at der ikke er VVM-pligt i sagen om tilslutning
af røggasserne fra Kraft 5 til vådelektrofilteret. Afgørelsen er truffet i henhold til VVMbekendtgørelsens
§ 3, stk. 2.
Side 10 af 24

4. Vurdering
Novopan Træindustri A-S har gennem længere tid ikke kunnet overholde emissionsvilkårene
for støv, bly og NOx til Kraft 5. Syddjurs Kommune har derfor i foråret 2012 indskærpet
overfor virksomheden, at emissionsvilkårene skulle overholdes og, at der skulle udarbejdes
en handlingsplan herfor.
Som reaktion herpå har Novopan Træindustri A-S:
• den 21. august 2012 ansøgt om miljøgodkendelse til tilslutning af røggassen fra Kraft
5 til et vådelektrofilter, der etableres for rensning af støv i forbindelse med spåntørrerne
i sommeren 2013, samt installering af SNCR-anlæg til reducering af NOx.
• oplyst at det i perioden fra sommer 2012 til tilslutning af røggassen fra Kraft 5 til
vådelektrofilteret i sommeren 2013 vil sikres, at støvemissionen begrænses ved service
og renovering af det eksisterende filteranlæg på Kraft 5.
• den 26. november 2012 anmeldt etablering af et nyt spåntørreanlæg efter VVMreglerne.
Efter etablering af spåntørreanlægget vil Kraft 5 blive taget ud af drift.
Syddjurs Kommune vurderer, at den miljømæssigt mest fremtidssikre løsning er udskiftning
af Kraft 5 med et nyt moderne spåntørreri. Etablering af spåntørreriet skal dog VVMbehandles
og der pågår derfor et større arbejde med udarbejdelse af kommuneplantillæg
med tilhørende VVM-redegørelse, miljøgodkendelse, byggetilladelse med mere og senere
indkøb, etablering og afprøvning på virksomheden. Det nye spåntørreri forventes derfor
først i drift medio 2016.
Kraft 5 og den 70 m høje skorsten udgør desuden en betydende støjkilde på virksomheden.
Ved tilslutning af røggasserne fra Kraft 5 på vådelektrofilteret vil en afledt effekt være, at
støjniveauet blive reduceret i flere beregningspunkter i aften- og nattetimerne.
Syddjurs Kommune ser derfor tilslutningen af røggasser til vådelektrofilteret som en midlertidig
løsning på støv- og NOx-emissionsproblemerne samt en forbedring af støjemissionen
fra virksomheden og har derfor valgt, at behandle ansøgningen og at meddele en midlertidig
miljøgodkendelse.
Nye regler og krav
Med den nye godkendelsesbekendtgørelse fra december 2012 overgik Novopan Træindustri
A-S’ aktivitet fra bilag 2 til bilag 1 og er nu omfattet af kravene til en IED-virksomhed.
For Novopan Træindustri A-S betyder det bl.a. at:
• der skal være en forudgående offentlighed som betyder, at offentligheden har ret til at
udtale sig om ansøgningen og udkast til afgørelsen.
• kommunen skal tage virksomhedens miljøgodkendelser op til revurdering, når der foreligger
en relevant BAT-konklusion. Første revurdering skal dog være afsluttet senest
den 7. juli 2015, selvom der ikke foreligger en BAT-konklusion.
• det skal undersøges om virksomheden er omfattet af kravet om at udarbejde en basistilstandsrapport
med oplysninger om og dokumentation for jordens og grundvandets tilstand
med hensyn til forurening. Idet den første basistilstandsrapport skal udarbejdes i
forbindelse med den første revurdering efter den 1. juli 2015 eller ved senere ændringer/udvidelser,
har Syddjurs Kommune endnu ikke taget stilling til, om Novopan Træindustri
A-S er omfattet af pligten til at udarbejde en basistilstandsrapport.
Side 11 af 24

4.1. Beliggenhed
Virksomheden er beliggende i byzone i den sydlige del af Pindstrup By.
Virksomhedens areal er i Syddjurs Kommuneplan 2009 udlagt til erhvervsområde under
kommuneplanrammen 5.2.E1. Der er ligeledes vedtaget lokalplan nr. 45 fra den tidligere
Midtdjurs Kommune gældende for virksomhedens arealer. Lokalplanen udlægger området
som erhvervsområde.
Tilslutning af røggasserne fra Kraft 5 giver ikke anledning til ændringer af selve vådelektrofilteret,
men røggaskanalerne fra cyklonerne vil blive ført til kanalen ved Pondoff 0.
Det tørre elektrofilter og røggaskanalen til 70 m skorstenen vil blive nedlagt.
Området har desuden status som område med almindelige drikkevandsinteresser og er
kortlagt på vidensniveau 1 i henhold til jordforureningsloven.
Nord for virksomheden ligger byen Pindstrup, og øst, vest og syd for virksomheden findes
det åbne land.
Til- og frakørsel sker hovedsageligt via Ringsøvej men kan også ske via Hvidebrovej.
Syddjurs Kommune vurderer med baggrund i ovenstående, at der ikke er planmæssige
forhold til hinder for det ansøgte.
4.2. Risikovurdering i forhold til habitatbekendtgørelsen
I henhold til §§ 7, 8 og 11 i habitatbekendtgørelsen skal kommunen i forbindelse med
udarbejdelse af miljøgodkendelser foretage en vurdering af, om det ansøgte kan,
1. påvirke et Natura 2000-område væsentligt,
2. beskadige yngle- eller rasteområder for dyrearter der er optaget på EFhabitatdirektivets
bilag IV, eller
3. beskadige plantearter der er optaget på EF-habitatdirektivets bilag IV
Novopan Træindustri A-S ligger i en afstand af ca. 6 km sydvest for nærmeste Natura
2000 område, nr. 43 Eldrup Skov og søer og moser i Løvenholm Skov. Området består
af 5 separate delområder, der ligger inde i et større overvejende løvskovsområde, Eldrup
og Løvenholm-skovene. Ca. 75 % af området er dækket af skov. En af de store
trusler mod områdets naturtyper er næringsstofberigelse i form af atmosfærisk nedfald
af kvælstof. Desuden er afvanding af højmosepartierne en trussel mod gendannelsen af
aktiv højmose, og der er som følge af afvandingen sket en fragmentering af de lysåbne
naturtyper. Løvenholm Langsø er truet af forsuring. Syddjurs Kommune vurderer, på
grund af afstanden, at det er udelukket, at det ansøgte på Novopan Træindustri A-S kan
give anledning til negative påvirkninger af udpegningsgrundlaget, der består af 9 naturtyper.
I Syddjurs Kommune er der formodet eller konstateret forekomst af følgende bilag IVarter:
• Odder
• Løgfrø
• Stor vandsalamander
• Spidssnudet frø
• Strandtudse
• Markfirben
• Arter af flagermus
• Mygblomst
Side 12 af 24

I en afstand af knap 200 m vest for skel til Novopan Træindustri A/S er der i et mindre
vandhul fundet spidssnudet frø, og søen er potentielt levested for stor vandsalamander,
der begge er på listen over bilag IV dyrearter i Danmark. Idet det ansøgte ikke udleder
spildevand til sådanne vandhuller eller på anden måde påvirker arealer, der kan være
landhabitat for arten, vurderer Syddjurs Kommune, at de ansøgte aktiviteter ikke påvirker
disse bilag IV arter.
Idet Novopan Træindustri A-S ligger på en industrigrund i et tæt bebygget område, vurderer
Syddjurs Kommune desuden, at ejendommen er uegnet som levested for nogen
af ovennævnte bilag IV arter.
Det er således Syddjurs Kommunes samlede vurdering, at det ansøgte ikke medfører
væsentlig påvirkning på Natura2000 områder eller bilag IV arter. Der er derfor ikke foretaget
yderligere konsekvensvurdering.
4.3. Generelt
Tilslutning til vådelektrofilteret
For at reducere emissionen af støv fra Kraft 5 vil Novopan Træindustri A-S lede røggasserne
til vådelektrofilteret, der er etableret i forbindelse med spåntørringsanlæggene.
Emissionen af støv fra Kraft 5 vil blive reduceret markant, så den samlede emission af
støv fra Kraft 5 og spåntørrerne reduceres til maksimalt 24 mg/Nm 3 .
Ud fra de foreliggende oplysninger vurderer Syddjurs Kommune, at tilledning af røggasserne
fra Kraft 5 til vådelektrofilteret er en tilfredsstillende løsning indtil, der foreligger en
ny samlet løsning for både spåntørrerne og varmeforsyningen.
Installering af SNCR-anlæg og NOx-måler
For at reducere emissionen af NOx fra Kraft 5 vil Novopan Træindustri A-S installere et
SNCR-anlæg. Virksomheden oplyser, at de med SNCR-anlægget forventer, at det vil
være muligt at reducere emissionen af NOx til 300 mg/Nm 3 . SNCR-anlægget omfatter
også en NOx-måler, så der kan ske en løbende regulering af doseringen af urea til
SNCR-anlægget.
Ud fra de foreliggende oplysninger er installering af et SNCR-anlæg den mest optimale
løsning på et kedelanlæg som Kraft 5.
Midlertidig tillægsgodkendelse
Virksomheden har anmeldt etablering af nyt spåntørringsanlæg i henhold til VVMreglerne.
Etablering af nyt spåntørreri omfatter også en ny varmeforsyning. Etablering af
spåntørreriet og varmeforsyning skal VVM-behandles og der pågår derfor et større arbejde
med at udarbejde et kommuneplantillæg med tilhørende VVM-redegørelse, miljøgodkendelse,
byggetilladelse med mere og senere indkøb, etablering og afprøvning på
virksomheden. Det nye spåntørreri forventes derfor først i drift medio 2016.
Syddjurs Kommune vurderer, at i den mellemliggende periode er tilslutning af Kraft 5 til
vådelektrofilteret den miljømæssigt mest optimale løsning indtil udskiftning af Kraft 5
med et nyt moderne spåntørreri.
Side 13 af 24

Syddjurs Kommune har med baggrund i ovennævnte meddelt en tidsbegrænset godkendelse.
4.4. Indretning og drift
4.5. Luft
Alarmer på SNCR-anlægget og NOx-måleren
Det er i ansøgningen oplyst, at der installeres et in-situ anlæg til måling af NOx for regulering
af den nødvendige mængde urea. Det er dog i ansøgningen ikke nærmere oplyst,
om der er etableret overvågnings- og alarmsystemer på SNCR-anlægget og NOxmåleren.
Temperaturen har stor indflydelse på, hvor optimal processen for omdannelsen af NOx
til N2 og vand fungerer. Bl.a. falder effektivteten ved for høj temperatur og der er risiko
for at NOx ikke reduceres tilstrækkeligt til at overholde emissionsgrænsen.
For at sikre en optimal drift af SNCR-anlægget og dermed en tilstrækkelig reduktion af
NOx, stiller Syddjurs Kommune vilkår om etablering et overvågningssystem og alarmer
på SNCR-anlægget og NOx-måleren.
Ved for lav temperatur udledes der NH3. Syddjurs Kommune vurderer dog, at NH3 ikke
vil give anledning til problemer i afkastluften, da det må forventes, at NH3 vil blive opfanget
i vandet i vådelektrofilteret.
Opbevaring af flydende urea
I forbindelse med installering af SNCR-anlægget opstilles der 2 tanke med flydende
urea i kedelcentralen. Det er i ansøgningen oplyst, at tankene enten vil være dobbeltvæggede
eller enkeltvæggede, der vil blive opstillet på et befæstet areal med afløb til
opsamlingsbeholder.
For at sikre at der ikke kan ske forurening af jord og grundvand eller afledning til kloak,
stiller Syddjurs Kommune vilkår til opbevaring af den flydende urea. Tankene skal enten
være dobbeltvæggede eller opfylde vilkår B2 i miljøgodkendelsen fra 2000 om, at tankene
skal være placeret på tæt opsamlingsplads, hvor det er muligt at opsamle indholdet
af den største tank.
Nødafkast fra Kraft 5
For at minimere risikoen for brand i elektrofilteret, hvis quench- og scrubberfunktionen er
ude af drift, har virksomheden behov for, i den tid det tager at lukke Kraft 5 ned, at lede
røggasserne ud umiddelbart efter cyklonerne. Det er i ansøgningen oplyst, at emissionen
efter grovcyklonerne vil være ca. 350 mg/Nm 3 og emissionsgrænsen er derfor markant
overskredet. Syddjurs Kommune har derfor vurderet, at nødudledningen kun må foregå
i den begrænsede tid, det tager at lukke Kraft 5 ned (15 til 20 min) og stillet vilkår
herom.
Totalstøv:
For at reducere emissionen af støv har Novopan Træindustri A-S valgt at lede røggasserne
fra Kraft 5 til det nyetablerede vådelektrofilter. Ved tilledning af røggasser fra Kraft
5 til vådelektrofilteret blandes luft indeholdende flyveaske med luft indeholdende træstøv
fra spåntørreanlægget. Det er ikke muligt måleteknisk at skelne mellem flyveaske og
træstøv og Novopan Træindustri A-S har derfor i ansøgningen foreslået, at støvet betragtes
samlet og vurderes efter kravene til træstøv (herefter kaldet totalstøv).
Side 14 af 24

For at kunne overholde den gældende B-værdi for totalstøv(træstøv) ved en afkasthøjde
på 35 m er det nødvendigt at reducere den samlede støvemission fra de to anlæg til
maksimalt 24 mg/Nm 3 . Det er en markant skærpelse af emissionsgrænsen for både flyveaske
og træstøv i miljøgodkendelserne for henholdsvis Kraft 5 og spåntørringsanlæggene(vådelektrofilteret).
Virksomheden har i den fremsendte OML-beregning godtgjort, at ved at reducere den
samlede emission af totalstøv til 24 mg støv/Nm 3 , kan B-værdien for træstøv på 0,025
mg/m 3 overholdes ved en afkasthøjde på 35 m.
For emissionen af totalstøv fra Kraft 5 og spåntørreanlægget stiller Syddjurs Kommune
følgende nye vilkår:
• en ny samlet emissionsgrænse for totalstøv på 24 mg/Nm 3
• en B-værdi på 0,025 mg/m 3 for totalstøv
Ved opstilling af dette vilkår bortfalder vilkår 3.4.1, punkt 11 for så vidt angår træstøv i
miljøgodkendelse af 18. juni 2012 (Vådelektrofilter).
Ud fra de foreliggende oplysninger om vådelektrofilteret vurderer Syddjurs Kommune, at
den nye emissionsgrænse for totalstøv kan overholdes.
Virksomheden har telefonisk oplyst, at der i forbindelse med tilslutning af Kraft 5 til
vådelektrofilteret ikke er en indkøringsperiode, hvor der kan forekomme andre uregelmæssigheder/emissioner
udover de nødsituationer, der i forvejen er beskrevet i ansøgningen.
NOx
Kraft 5 er en ældre kedel og på grund af opbygningen af kedlen forventer Novopan Træindustri
A-S ikke, at emissionen af NOx kan reduceres yderligere end ned til 300
mg/Nm 3 .
Syddjurs Kommune har derfor fastholdt den tidligere emissionsgrænse på 300 mg/Nm 3
ved 10% O2.
Metaller og TOC
Syddjurs Kommune har fastholdt de hidtidige emissionsgrænser for metaller og TOC.
Emissionsgrænserne er dog ikke længere koblet op på en referencetilstand, da emissionsmålingen
udtages efter sammenblandingen af røggasser og luft fra spåntørrerne. Se
yderligere forklaring under 4.6 – Metaller og TOC.
CO
Syddjurs Kommune finder ikke anledning til at ændre på emissionsgrænsen for CO, da
tilslutningen af Kraft 5 til vådelektrofilteret ingen indflydelse har på driften af kedlen.
Afkasthøjde
Virksomheden har medsendt en OML-beregning for virksomhedens udledning af bl.a.
totalstøv (træstøv og flyveaske) og NOx.
Syddjurs Kommune har foretaget en spredningsberegning ved anvendelse af emissionsgrænseværdierne
for metallerne og alle beregningsresultaterne er mindre end
Side 15 af 24

spredningsfaktoren for totalstøv. Emissionen af totalstøv er derfor den dimensionsgivende
parameter for afkasthøjden.
I den fremsendte OML-beregningen er der for totalstøv indsat den forventet maksimale
emission på 24 mg/Nm 3 og for NOx er indsat emissionsgrænsen på 300 mg/Nm 3 . OMLberegningen
viser, at B-værdierne for totalstøv og NOx overholdes uden for virksomhedens
egen grund, når afkastet fra vådelektrofilteret føres 35 m over terræn.
På den baggrund stiller Syddjurs Kommune vilkår om, at røggasserne skal afkastes minimum
35 m over terræn.
4.6. Kontrol af luftvilkår
Støv
Kraft 5 har tidligere haft krav om, at emissionen af støv blev målt kontinuert. Med tilslutning
til vådelektrofilteret er dette ikke længere muligt, da der ikke kan foretages kontinuerte
målinger i afkast med høj luftfugtighed.
Da emissionen af støv fra henholdsvis Kraft 5 og spåntørrerne skal betragtes under et
har Syddjurs Kommune valgt, at emissionen af støv fra Kraft 5 skal være omfattet af
kravene i punkt 19-21 i vilkår 3.5.1 i miljøgodkendelsen fra den 18. juni 2012 for
vådelektrofilteret. I vilkåret er der krav om 1 årlig måling og såfremt emissionsgrænsen
ikke er overholdt mulighed for at stille krav om yderlig måling af emissionen af støv.
Syddjurs Kommune vurderer, at med tilslutning af røggasserne til vådelektrofilteret vil
der være en væsentlig forbedret rensning af røggasserne. Endvidere vurderes driftssikkerheden
af vådelektrofiltret at være markant større end for det eksisterende elektrofilter.
På den baggrund har Syddjurs Kommune ikke fundet anledning til at ændre på antallet
af præstationsmålinger i forhold til det krav, der er stillet til vådelektrofilteret.
Derudover har Syddjurs Kommune stillet vilkår om, at såfremt røggasserne ikke bliver
tilsluttet vådelektrofilteret samtidig med spåntørringsanlæggene, skal der i forbindelse
med tilslutning af røggasserne foretages en præstationsmåling for totalstøv ved normaldrift
samt når højspændingsdelen i vådelektrofilteret er ude af drift.
Metaller og TOC
Syddjurs Kommune fastholder vilkåret om 1 årlig måling af emissionen af metaller og
TOC i vilkår G4 i miljøgodkendelse fra den 13. april 2000 og som stadfæstet med ændringer
af Miljøstyrelsen den 6. september 2004.
Emissionsgrænserne for Kraft 5 er fastsat i forhold til en referencetilstand. Der kan dog
være en stor usikkerhed i måleresultatet såfremt, der er for stor forskel mellem det faktiske
O2 -indhold og referencetilstanden eller hvis O2-indholdet i afkastluften nærmere sig
18%. Begge forhold gør sig gældende her, hvor røggasserne fra Kraft 5 kun udgør ca.
1/3 af den totale luftmængde i afkastet fra vådelektrofilteret.
For at emissionsgrænserne for både Kraft 5 og spåntørrerne ikke skal blive overholdt
ved fortynding, skal der ved hver måling foretages en måling af luftmængden fra Kraft 5.
Forholdet mellem den totale luftmængde og luftmængden fra Kraft 5 skal indgå i beregningen
af og dokumentationen for, at emissionsgrænseværdierne for metaller og TOC
er overholdt. Forholdet mellem luftmængderne skal fremgå af målerapporten.
Side 16 af 24

4.7. Støj
Med henvisning til ovennævnte, vil det hidtidige krav for metaller og TOC i vilkår D1 i
miljøgodkendelse af 13. april 2000 og som stadfæstet af Miljøstyrelsen den 6. september
2004 om, at emissionsgrænseværdierne skal relateres til en referencetilstand på
10% O2 ikke blive videreført.
NOx
Tilslutning af Kraft 5 til vådelektrofilteret har ingen indflydelse på måling og kontrol af
NOx-emissionen. Syddjurs Kommune finder derfor ikke anledning til at ændret på kravet
om 1 årlig måling, som angivet i vilkår G4 i miljøgodkendelse af 13. april 2000 og som
stadfæstet af Miljøstyrelsen den 6. september 2004.
For at sikre at emissionsgrænsen for NOx er overholdt efter installering af SNCRanlægget,
har Syddjurs Kommune stillet vilkår om, at der i forbindelse med idriftsættelse
af SNCR-anlægget skal indsendes dokumentation herfor.
CO, O2 og røggastemperatur
Tilslutning af Kraft 5 til vådelektrofilteret har ingen indflydelse på metoderne for måling
og kontrol af CO, O2 og røggastemperatur, hvorfor Syddjurs Kommune ikke finder anledning
til at stille supplerende vilkår.
Formaldehyd fra spåntørrerne
Der gælder den samme problemstilling for dokumentation af emissionen af formaldehyd
fra spåntørrerne som for emissionen af TOC og metaller fra Kraft 5.
For at sikre, at emissionsgrænserne for formaldehyd ikke bliver overholdt ved fortynding,
finder Syddjurs Kommune det relevant, at stille et supplerende krav til dokumentation
for emissionen af formaldehyd fra spåntørrerne.
Syddjurs Kommune supplerer vilkår 3.5.2, punkt 22 i miljøgodkendelse fra den 18. juni
2012 – vådelektrofilteret med at luftmængden fra Kraft 5 samt den samlede luftmængde
fra vådelektrofilteret skal måles ved hver prøveudtagning, så emissionen kan beregnes.
Det er i ansøgningen oplyst, at der i forbindelse med tilslutning af røggasser fra Kraft 5
til vådelektrofilteret sker følgende ændringer, der samlet set har en positiv indflydelse på
støjniveauet:
• Røggassugeren flyttes og indkapsles, således at den bliver ubetydelig for det samlede
lydbillede.
• Kraft 5’s røggasafkast via 70 m skorstenen nedlægges, hvilket lader skorstenen udgå
af støjberegningerne som støjkilde.
• Støjbidraget fra 70 m skorstenen i form af skorsten for Kraft 6 forventes, at være
ubetydeligt, idet den kun i begrænset omfang forventes i drift.
• Forøgelsen af transporter til og fra virksomheden er så begrænset, at den ikke får
nogen reel indflydelse på støjniveauet fra virksomheden.
• Nyt anlæg til ureadosering placeres indendøre og således at det ikke skal indgå som
en ny støjkilde.
Påstandene er dokumenteret ved ”miljømåling-ekstern støj” samt virksomhedens seneste
handlingsplan for støj.
Side 17 af 24

Syddjurs Kommune vurderer på baggrund af oplysningerne i den fremsendte ansøgning,
at tilslutning af Kraft 5 til vådelektrofilteret faktisk medfører en reduktion af støjbelastningen
i flere af beregningspunkterne i både aften- og nattetimerne.
For virksomhedens eksisterende produktion gælder støjvilkår C1 i miljøgodkendelse af
13. april 2000 med ændringer i Miljøstyrelsens stadfæstelse af 6. september 2004 samt
Aarhus Amts påbud af 19. maj 2006.
Støjvilkårene er i øjeblikket ikke overholdt og overholdes ifølge ansøgningsmaterialet
forsat ikke efter tilslutning af Kraft 5 til vådelektrofilteret trods en forventet forbedring.
Idet Novopan Træindustri A-S løbende arbejder på, at reducere støjbelastningen og senest
i januar 2013 har fremsendt en handlingsplan for overholdelse af vilkårene senest i
år 2016, vurderer Syddjurs Kommune, at de nuværende støjvilkår også skal stilles for
de her behandlede ansøgte ændringer.
Syddjurs Kommune stiller desuden vilkår om, at Novopan Træindustri A-S i forbindelse
med drift af tilslutningen til vådelektrofilteret skal dokumentere, at de anvendte kildestyrker
i ansøgningsmaterialet ikke overskrides.
4.8. Kontrol af støjgrænser
4.9. Affald
Som nævnt tidligere har Novopan Træindustri A-S problemer med at overholde de gældende
støjgrænser. Syddjurs Kommune vurderer derfor, at det gældende vilkår G1 i miljøgodkendelse
af 13. april 2000 og som stadfæstet af Miljøstyrelsen den 6. september
2004 skal suppleres med et vilkår om, at virksomheden skal dokumentere, at den faktiske
kildestyrke fra vådelektrofilteret ikke overskrider den værdi, der er benyttet i støjrapporten
i ansøgningen om miljøgodkendelse af anlægget.
I forbindelse med tilslutningen af Kraft 5 til vådelektrofilteret sammenblandes to eksisterende
affaldsstrømme:
• Træstøv fra spåntørring
• Flyveaske fra røggassen
med rent træstøv, der doseres direkte i absorberen.
Det er i ansøgningen oplyst, at mængden af træopslemning fra vådelektrofilteret vil stige
markant fra ca. 160 tons til ca. 510 tons.
Opbevaring af træopslemning
Der er i miljøgodkendelsen fra den 18. juni 2012 (vådelektrofilter) i vilkår 3.10, punkt 32
til 34 fastsat vilkår for opbevaring og håndtering af træopslemningen fra vådelektrofilteret.
Syddjurs Kommune vurderer, at ovennævnte vilkår er tilstrækkelige til at sikre en miljømæssig
tilfredsstillende opbevaring og håndtering af træopslemningen og kommunen
har derfor ikke stillet supplerende vilkår.
Bortskaffelse af træopslemning
Novopan Træindustri A-S har i ansøgningen oplyst, at da træopslemningen fra vådelektrofilteret
ikke må afbrændes i Kraft 5, er der kun mulighed for at deponere affaldet.
Side 18 af 24

Syddjurs Kommune skal her oplyse, at virksomheden kan bortskaffe affaldet til et forbrændingsanlæg,
der er godkendt som affaldsforbrændingsanlæg.
Generelt kan kommunen oplyse, at genanvendeligt affald skal bortskaffes efter reglerne
i den til enhver tid gældende affaldsbekendtgørelse. Ikke genanvendeligt affald skal
bortskaffes efter kommunens til enhver tid gældende affaldsregulativ
4.10. Egenkontrol
4.11. BAT
SNCR-anlæg
For at sikre at SNCR-anlægget fungerer tilfredsstillende, bliver anlægget omfattet af vilkår
H1 om regelmæssig kontrol og eftersyn i den eksisterende miljøgodkendelse fra den
13. april 2000 og som stadfæstet med ændringer af Miljøstyrelsen den 6. september
2004. Derudover har Syddjurs Kommune i vilkåret præciseret, at alarmer på hele anlægget
skal omfattes af eftersyn og kontrol.
Hjælpestoffer
For at minimere risikoen for forurening af jord og grundvand har Syddjurs Kommune
fundet det relevant at stille vilkår om, at en eventuel oplagsplads for flydende urea skal
efterses mimimum en gang årligt.
Det er et grundlæggende princip i miljøbeskyttelsesloven, at forurenende virksomheder
skal begrænse forureningen mest muligt ved at anvende den bedste tilgængelige teknik,
BAT. Der skal først og fremmest lægges vægt på at forebygge forureningen ved anvendelse
af renere teknologi. Næste skridt er at begrænse forureningen mest muligt med
forureningsbegrænsende foranstaltninger, herunder bedst mulig rensning.
Godkendelsesbekendtgørelsen indeholder således også krav om, at godkendelsesmyndigheden
ikke må meddele godkendelse, medmindre den vurderer, at virksomheden har
truffet de nødvendige foranstaltninger til at forebygge og begrænse forureningen ved
anvendelse af BAT og om, at godkendelsesmyndigheden skal fastlægge vilkår om BAT,
hvis aktiviteten ikke er omfattet af relevante BAT-konklusioner eller standardvilkår.
Der findes i dag ingen BAT-konklusioner for hovedaktiviteten på Novopan Træindustri
A-S, men der er referencedokumenter for affaldsforbrændingsanlæg og for store fyringsanlæg.
Kraft 5 er dog ikke direkte omfattet af disse dokumenter, der således kun
anvendes vejledende i denne sammenhæng.
I begge referencedokumenter angives anvendelse af elektrofiltre som BAT vedrørende
støvemissioner og det er særskilt angivet, at BAT til nedbringelse af tungmetaller generelt
er, at fjerne støv effektivt med eksempelvist elektrofiltre.
Det fremgår ligeledes i begge referencedokumenter, at anvendelse af SNCR-anlæg for
NOx reduktion er BAT.
Det ansøgte projekt indebærer, at røggassen fra den eksisterende kraftvarmecentral
sammenblandes med tørreluft fra spåntørreanlægget. Det betyder miljømæssigt set, at
Side 19 af 24

der opstår en ny affaldsstrøm bestående af en blanding af flyveaske og træstøv samt
spildevand af en anden karakter end hidtil. Syddjurs Kommune vurderer dog, at affaldsstrømmen
vil kunne bortskaffes til forbrænding på et dertil godkendt anlæg og, at spildevandet
vil kunne overholde vejledende grænseværdier – evt. efter passage af et spildevandsrensningsanlæg
på virksomheden.
Det er i ansøgningen oplyst, at det er almindelig teknik på tilsvarende virksomheder, at
anvende direkte fyrede spåntørreanlæg. Disse oplysninger sammenholdt med, at Novopan
Træindustri A-S påtænker etablering af et direkte fyret spåntørreanlæg i 2016 betyder,
at Syddjurs Kommune vurderer, at det ansøgte udgør BAT.
4.12. Journalføring og indberetning
Journal
Novopan Træindustri A-S fører journal over eftersyn af filteranlæg, fyringsanlæg, procesanlæg
m.m. For at sikre, at det nye SNCR-anlæg bliver omfattet af journalpligten,
henviser Syddjurs Kommune til vilkår H1 og H2 i miljøgodkendelse fra den 13. april
2000 og som stadfæstet med ændringer af Miljøstyrelsen den 6. september 2004, samt
supplerer med de oplysninger, som kommunen finder relevante for det nye SNCRanlæg.
Indberetning
Novopan Træindustri A-S indberetter jf. vilkår J2 i miljøgodkendelse fra den 13. april
2000 og som stadfæstet med ændringer af Miljøstyrelsen den 6. september 2004 det årlige
forbrug af bl.a. råvarer, hjælpestoffer, affaldsmængder m.m. For at sikre, at det nye
SNCR-anlæg bliver omfattet af indberetningspligten, henviser Syddjurs Kommune til eksisterende
vilkår, samt supplerer med de oplysninger, som kommunen finder relevante
for det nye SNCR-anlæg.
4.13. Beskyttelse af jord og grundvand
Opbevaring af hjælpestoffer
Novopan Træindustri A-S har oplyst, at tankene til flydende urea enten vil være dobbeltvæggede
eller blive placeret på en opsamlingsplads, hvor det er mulige at opsamle
mængden af den største beholder.
Syddjurs Kommune vurderer, at virksomhedens forslag til opbevaring af flydende urea
begge vil sikre en miljømæssig forsvarlig opbevaring.
Syddjurs Kommune henviser derfor til vilkår B2 om opbevaring af flydende hjælpestoffer
i miljøgodkendelsen fra den 13. april 2000 og som stadfæstet med ændringer af Miljøstyrelsen
den 6. september 2004 og supplerer med muligheden for at opbevare flydende
urea i dobbeltvæggede tanke.
4.14. Spildevand
Det er i ansøgningen oplyst, at der er behov for at udlede spildevand fra vådelektrofilteret.
Der skal indsendes særskilt ansøgning for tilladelse til afledning af processpildevand
til den offentlige spildevandsledning, hvilket Syddjurs Kommune har stillet krav om i vilkåret.
Syddjurs Kommune vurderer, at ovennævnte vilkår er tilstrækkelige til at sikre en miljømæssig
tilfredsstillende håndtering af spildevand.
Side 20 af 24

4.15. Sikkerhedsforanstaltninger
Opbevaring af hjælpestoffer
Der er i databladet for tør urea oplysninger om krav til opbevaring.
Urea må ikke opbevares i nærheden af varme, gnister mm. Endvidere er urea meget
reaktivt med oxidationsmidler og syrer.
Virksomheden har telefonisk oplyst, at container med den tørre urea ikke opbevares i
kedelbygningen. Containeren hentes fra lager, hvor den øvrige tørre urea opbevares og
transporteres til kedelbygningen, hvor der bliver opblandet den mængde flydende urea,
der er behov for, hvorefter containeren fjernes igen.
Syddjurs Kommune har med baggrund i ovennævnte udelukkende henvist til vilkår A3 i
miljøgodkendelse af 13. april 2000 og som stadfæstet med ændringer af Miljøstyrelsen
den 6. september 2004 og ikke stillet supplerende vilkår til opbevaringen af tør urea.
4.16. Høring af virksomhed og offentligheden
Novopan Træindustri A-S er en bilag 1-virksomhed og er dermed omfattet af kravet i
godkendelsesbekendtgørelsen om forudgående offentlighed. Heri stilles der krav om, at
ansøgning om etablering eller væsentlige ændringer eller udvidelser skal offentliggøres,
så offentligheden har lejlighed for at udtale sig om ansøgningen og udkast til afgørelse.
Oplysning om tilslutning af Kraft 5 til vådelektrofilteret og installering af et SNCR-anlæg
samt at offentligheden har mulighed for at se og udtale sig om ansøgningen og udkast til
afgørelse, er blevet annonceret i Adresseavisen Syddjurs i uge 18.
Der er i Forvaltningslovens § 19 krav om at berørte parter høres, inden myndigheden
træffer afgørelse i en sag. Novopan Træindustri A-S ligger lige syd for Pindstrup by,
hvor der er ca.700 indbyggere, og Syddjurs Kommune skønner, at virksomhedens drift
kan påvirke en større ubestemt personkreds i Pindstrup. Syddjurs Kommune vurderer
derfor, at afgørelsen er omfattet af § 19, stk. 2, nr. 5 og kommunen har derfor ikke orienteret
de enkelte borgere direkte. Borgerne er dog blevet orienteret om sagen via en annonce
i den lokale ugeavis.
Der har inden udløb af fristen den 22. maj 2013 ikke været henvendelser om at se ansøgningsmaterialet
eller udkast til miljøgodkendelse.
Et udkast til denne tillægsgodkendelse har været varslet direkte over for virksomheden.
Novopan Træindustri A-S har den 24. maj 2013 fremsendt følgende bemærkning til udkastet:
Det er uklart, om virksomheden må udlede processpildevand fra vådelektrofilteret.
Syddjurs Kommune har taget bemærkningen til efterretning og omformuleret punktet.
Der stilles ikke konkrete vilkår til afledning af processpildevand, herunder hvor mange
m 3 spildevand der må afledes, i miljøgodkendelsen. Syddjurs Kommune har ændret teksten
til, at der skal søges om tilladelse til afledning af processpildevand fra vådelektrofilteret
til den offentlige spildevandsledning.
Side 21 af 24

4.17. Vurdering af VVM-pligt
Tilslutning af røggasser fra Kraft 5 til vådelektrofilteret og indførsel af SNCR-teknologi til
NOx-reduktion vurderes, at udgøre en udvidelse eller ændring af en eksisterende aktivitet,
der er omfattet af VVM-bekendtgørelsens bilag 2, punkt 14: Ændringer eller udvidelser
af anlæg i bilag 1 eller 2, som allerede er godkendt, er udført eller er ved at blive udført,
når de kan være til skade for miljøet (ændring eller udvidelse som ikke er omfattet
af bilag 1).
Syddjurs Kommune vurderer på baggrund af det foreliggende materiale og den gennemgåede
screening, at der ikke vil være tale om en forøget påvirkning af omgivelserne
i forhold til den hidtidige anvendelse af Kraft 5. Derfor vurderer, Syddjurs Kommune, at
tilslutningen af røggasserne til vådelektrofilteret ikke vil medføre VVM-pligt.
Side 22 af 24

5. Klagevejledning
5.1. Klage over tillægsgodkendelsen
Tillægsgodkendelsen kan påklages til Natur- og Miljøklagenævnet af
• ansøgeren,
• enhver, der har en individuel, væsentlig interesse i sagens udfald,
• Sundhedsstyrelsen samt
• visse lokale og landsdækkende foreninger, der har natur og miljø som hovedformål
jf. § 98 - 100 i Miljøbeskyttelsesloven.
5.2. Klage over VVM-afgørelsen
VVM-afgørelsen kan påklages for så vidt angår retlige spørgsmål til Natur- og Miljøklagenævnet
af:
• enhver med retlig interesse i sagens udfald,
• landsdækkende foreninger og organisationer, der som hovedformål har beskyttelsen
af natur og miljø eller varetagelsen af væsentlig brugerinteresser inden for arealanvendelsen,
• miljøministeren.
jf. §§ 58 - 59 i Planloven
5.3. Skriftlig klage og klagefrist
En eventuel klage skal være skriftlig og sendes til Syddjurs Kommune. Klagen skal senest
være modtaget i kontorets ekspeditionstid den dag, hvor klagefristen udløber.
Vi sender derefter klagen videre til Natur- og Miljøklagenævnet sammen med det materiale,
der er anvendt ved behandlingen af sagen.
I vil straks få besked, hvis vi modtager en klage. Tilsvarende vil I straks efter klagefristens
udløb få besked, hvis vi ikke har modtaget nogen klager.
5.4. Gebyr på klage
Det er en betingelse for Natur- og Miljøklagenævnets behandling af en klage, at der indbetales
et gebyr på 500 kr. Nævnet vil efter modtagelsen af klagen sende en opkrævning
på gebyret.
Natur- og Miljøklagenævnet vil ikke påbegynde behandlingen af klagen, før gebyret er
modtaget.
Vejledning om gebyrordningen kan findes på Natur- og Miljøklagenævnets hjemmeside
www.nmkn.dk.
5.5. Betingelser, mens en klage behandles
I vil kunne udnytte miljøgodkendelsen i den tid, Natur- og Miljøklagenævnet behandler
en eventuel klage, medmindre Natur- og Miljøklagenævnet bestemmer andet. Forudsætningen
for det er, at I opfylder de vilkår, der er meddelt i miljøgodkendelsen. Dette
indebærer dog ingen begrænsning for Natur- og Miljøklagenævnets adgang til at ændre
eller ophæve miljøgodkendelsen.
En rettidig klage over VVM-afgørelsen har ikke opsættende virkning, men Natur- og Miljøklagenævnet
bestemme, at en meddelt tilladelse eller godkendelse ikke må udnyttes,
samt at et iværksat bygge- og anlægsarbejde skal standses.
Side 23 af 24

5.6. Søgsmål
Et eventuelt søgsmål i forhold til miljøgodkendelsen skal anlægges ved domstolene inden
6 måneder fra offentliggørelsen. Søgsmålsfristen er anført på side 1.
5.7. Underretning om afgørelserne
Følgende er underrettet om afgørelserne:
• Danmarks Naturfredningsforening, dnsyddjurs-sager@dn.dk
• Lokalafdeling for naturfredningsforeningen att. Christian Bundgård chrbund@djurs.net
• Friluftsrådet, oestjylland@friluftsraadet.dk
• Sundhedsstyrelsen, Embedslægeinstitutionen Midtjylland, midt@sst.dk
• Cowi A/S, Claus Werner Nielsen, cwn@cowi.dk
Tillægsgodkendelsen herunder afgørelsen om ikke VVM-pligt kan endvidere ses på
Syddjurs Kommunes hjemmeside www.syddjurs.dk.
Side 24 af 24

Bilag 1

Bilag 2

Notat om VVM Screening af
Etablering af renseforanstaltninger på røggas fra
Kraft 5
Side 1
Bilag 3

INDHOLDSFORTEGNELSE
Projektet ..............................................................................................................3
Sagens dokumenter .......................................................................................4
Screening efter bilag 3 i VVM-bekendtgørelsen ..............................................4
1. Anlæggets karakteristika............................................................................5
2. Anlæggets placering ..................................................................................9
3. Kendetegn ved den potentielle miljøpåvirkning ...................................... 13
Konklusion ....................................................................................................... 14
Side 2
Bilag 3

Projektet
Syddjurs Kommune har den 21. august 2012 modtaget ansøgning om miljøgodkendelse
fra Novopan Træindustri A-S om tilslutning af røggasser fra 27MW Kraft 5 til
nyt vådelektrofilter og indførsel af SNCR-teknologi til NOx-reduktion. Anlægget etableres
på matrikelnr. 11bk, Pindstrup By, Marie Magdalene.
Figur 1: Anlægsskitse.
Projektet består af en løsning til rensning af røggassen for støv og en løsning for
rensning af røggassen for NOx. For rensning af støv etableres der røggaskanaler
mellem Kraft 5 og det nye vådelektrofilter. For NOx rensning etableres et indsprøjtningssystem
i Kraft 5s fyrrum, etableres tanke til opbevaring af Urea samt det nødvendige
rørsystem til transport af urea mellem tanke og fyrrum. Derudover vil der
blive installeret et insitu-anlæg til måling af NOx.
Bygherren er:
Novopan Træindustri A-S
Fabriksvej 2, Pindstrup
8550 Ryomgård
Side 3
Bilag 3
6.maj. april 2013
Sagsnr. 12/25484
Kontaktperson
Rikke Bøgeskov

Sagens dokumenter
• Ansøgning om miljøgodkendelse
Screening efter bilag 3 i VVM-bekendtgørelsen
Den nuværende Kraft 5 på Novopan Træindustri A-S, Kraft 5 er omfattet af VVMbekendtgørelsens
1 bilag 2, punkt 3: Industrianlæg til fremstilling af elektricitet, damp
og varmt vand.
Tilslutning af røggasser fra Kraft 5 til vådelektrofilteret og indførsel af SNCRteknologi
til NOx-reduktion vurderes, at udgøre en udvidelse eller ændring af en
eksisterende aktivitet, der er omfattet af VVM-bekendtgørelsens bilag 2, punkt 14:
Ændringer eller udvidelser af anlæg i bilag 1 eller 2, som allerede er godkendt, er
udført eller er ved at blive udført, når de kan være til skade for miljøet (ændring eller
udvidelse som ikke er omfattet af bilag 1).
Syddjurs Kommune har derfor foretaget en screening for VVM-pligt af det anmeldte
projekt.
I forbindelse med screeningen er der taget udgangspunkt i VVM-bekendtgørelsens
bilag 3. Punkterne i det følgende refererer til bilaget.
1 Bekendtgørelse nr. 1510 af 15. december 2010 om vurdering af visse offentlige og private anlægs
virkning på miljøet (VVM) i medfør af lov om planlægning
Side 4
Bilag 3

1. Anlæggets karakteristika
Anlæggets karakteristika skal især anskues i forhold til:
Anlæggets dimensioner Projektet består af en løsning til rensning
af røggassen for støv og en løsning for
rensning af røggassen for NOx.
For rensning af støv etableres der røggaskanaler
mellem Kraft 5 og det nye
vådelektrofilter. Tilslutningen på vådelektrofilteret
vil sikre, at eksisterende emissionsgrænser
for støv og tungmetaller vil
blive overholdt.
For NOx rensning etableres et indsprøjtningssystem
i Kraft 5’s fyrrum. Der etableres
en blandetank og en tank til opbevaring
af Urea i kedelhuset samt det nødvendige
rørsystem til transport af urea
mellem oplagstanke og fyrrum. Derudover
vil der blive installeret et insitu-anlæg til
måling af NOx. Der forventes en NOx
reduktion i størrelsesordenen 60-70%, der
sikrer at grænseværdien overholdes.
Mængden af spildevand forventes øget
med op til 25.000 m 3 /år. Spildevandet vil
blandt andet indeholde tungmetaller og
det vurderes, at vejledende grænseværdier
vil kunne overholdes ved udledning til
offentlig kloak – evt. efter forudgående
rensning på virksomheden.
Affaldsmængden fra Kraft 5 stiger med
ca. 510 ton/år efter gennemførelse af det
anmeldte projekt. Affaldet vil dog som
hidtil blive håndteret og bortskaffet i overensstemmelse
med reglerne i kommunens
affaldsregulativ.
NOx-renseanlægget etableres i den eksisterende
bygning med Kraft 5. Tilslutning
af Kraft 5 vil ske via rørføringer til vådelektrofilteret.
Da vådelektrofilteret er opstillet
ved spåntørreanlægget, der i forvejen er
Side 5
Bilag 3

et stort anlæg med mange rørføringer, vil
det anmeldte projekt ikke give anledning
til væsentlige ændringer i forhold til det
visuelle udtryk.
27 MW Kraft 5 og vådelektrofilteret vil
være i drift døgnet rundt alle ugens dage,
ca. 350 døgn pr. år eller 8.400 timer pr.
år.
Projektet er midlertidigt, idet 27 MW Kraft
5 forventes afløst af et nyt spåntørreanlæg
senest i 2017.
Tilslutningen af røggasserne på vådelektrofilteret
forventes idriftsat i sommeren
2013 og SNCR-anlægget forventes
idriftssat i foråret 2014.
Kumulation med andre projekter I forbindelse med anlægsperioden forventes
det, at omgivelserne vil blive påvirket
svarende til støjbelastningen fra en almindelig
byggeplads. Da arbejdet forventes
udført i dagtimerne vurderes der ikke, at
opstå kumulation med lignende projekter,
som vil være væsentlige i denne sammenhæng.
I forbindelse med drift vurderes det, at
den kumulative effekt i forhold til luftemissioner
mindskes, idet det anmeldte udgør
foranstaltninger til rensning af røggassen
fra den eksisterende Kraft 5.
I forhold til spildevandsudledningen forventes
der en større udledning til kloak
med et ændret indhold af stoffer. Syddjurs
Kommune vurderer dog, at udledningen
vil kunne overholde de vejledende grænseværdier
eventuelt efter rensning udført
på virksomheden.
Mængden af affald fra vådelektrofilteret
øges og vil fremover indeholde en større
mængde af tungmetaller end hidtil. Idet
affaldet ikke vil give anledning til ændringer
af eksisterende kommunale affaldsordninger
vurderes forøgelsen ikke væ-
Side 6
Bilag 3

sentlig i denne sammenhæng.
Den kumulative effekt i forhold til støj forventes
reduceret i enkelte beregningspunkter
i aften- og nattetimerne.
NOx-renseanlægget etableres i Kraft 5’s
bygning og tilslutningen til vådelektrofilteret
vil ske via rørføringer. Da vådelektrofilteret
er opstillet ved spåntørreanlægget vil
det anmeldte projekt ikke give anledning
til væsentlige ændringer i forhold til det
visuelle udtryk.
Anvendelse af naturressourcer I forbindelse med anlægsfasen vil der ikke
være tale om et forbrug af naturressourcer,
der vil kræve fornyede indvindingsområder.
Forholdet vurderes derfor ikke
væsentligt i denne sammenhæng.
Der vil være et forøget vandforbrug i
vådelektrofilteret på 2-3 m 3 /h svarende til
25.200 m 3 /år og et mindre merforbrug af
el. Disse forbrug vurderes dog ligeledes
ikke, at være væsentlige i denne sammenhæng.
Affaldsproduktion Flytning af jord skal anmeldes til kommunen
og vil blive behandlet efter reglerne i
jordflytningsbekendtgørelsen 2 og affald vil
blive håndteret og bortskaffet efter retningslinjerne
i Syddjurs Kommune affaldsregulativ.
I forbindelse med drift forventes ingen
affaldsproduktion fra NOxreduktionsprocessen.
Fra vådelektrofilteret vil der ske en forøgelse
af mængden af opslemmet støvaffald,
idet træstøv fra spåntørring skal
blandes med flyveaske fra røggassen og
rent støv, der doseres direkte i absorbe-
2 Bekendtgørelsen nr. 1479 af 12. december 2007 om anmeldelse og dokumentation i forbindelse med
flytning af jord
Side 7
Bilag 3

en. Affaldet vil blive bortskaffet efter retningslinjerne
i Syddjurs Kommunes affaldsregulativ.
Spildevandsproduktionen i
vådelektrofilteret vil øges, dog ikke svarende
til forbruget af vand, idet noget forventes
at fordampe. Det udledte spildevand
forventes, at kunne overholde de
vejledende grænseværdier – evt. efter
forudgående rensning på virksomheden.
Forurening og gener Der forventes ikke væsentlige gener for
omgivelserne forbundet med anlægsarbejdet,
idet der vil være tale om påvirkning
af omgivelserne svarende til et almindeligt
byggeprojekt og da der arbejdes
på hverdage i dagtimerne, hvor virksomheden
i øvrigt er i drift.
Det forventes, på baggrund af det anmeldte,
at vådelektrofilteret sikrer overholdelse
af de nuværende luftemissionsgrænser
i Novopans miljøgodkendelse.
Der fastsættes en ny skrappere B-værdi
end hidtil gældende for alt støv fra
vådelektrofilteret, blandt andet fordi afkastet
er lavere end hidtil.
I forbindelse med projektet vil den eksisterende
skorsten fra 27 MW Kraft 5 blive
taget ud af drift. Skorstenen udgør en
væsentlig støjkilde i dag og ophør med
anvendelse af den vil reducere støjbelastningen
i omgivelserne i flere punkter i
aften- og nattetimerne.
Den forøgede spildevandsmængde og
indholdet af stoffer i spildevandet forventes,
at kunne overholde de vejledende
grænseværdier enten ved udledning direkte
i offentlig kloak eller efter rensning
på virksomheden.
Fra vådelektrofilteret vil der ske en forøgelse
af mængden af opslemmet støvaffald,
idet træstøv fra spåntørring skal
blandes med flyveaske fra røggassen og
rent støv, der doseres direkte i absorberen.
Affaldet vil blive bortskaffet efter ret-
Side 8
Bilag 3

Risikoen for uheld, navnlig under hensyn
til de anvendte stoffer og teknologier
2. Anlæggets placering
ningslinjerne i Syddjurs Kommunes affaldsregulativ.
Det ansøgte vil således ikke give anledning
til begrænsninger for anvendelsen af
naboarealer – ud over hvad der fremgår
af gældende kommune- og lokalplaner.
Projektet er ikke omfattet af risikobekendtgørelsen.
Blandetank og opbevaringstanken for
urea er sikret imod lækage til omgivelserne.
Der stilles i miljøgodkendelsen vilkår
om eftersyn og kontrol med opbevaringsarealet.
Der forventes ikke væsentlig risiko for
uheld i forbindelse med det ansøgte,
hverken under anlæg eller ved den fremtidige
drift.
Den miljømæssige sårbarhed i de geografiske områder, der kan blive berørt af anlægget,
skal tages i betragtning, navnlig:
Nuværende arealanvendelse Det ansøgte areal ligger indenfor eksisterende
erhvervsområde på virksomhedens
egen matrikel og i forbindelse
med den eksisterende Kraft 5 samt
spåntørreri.
Naturressourcernes relative rigdom, kvalitet
og regenereringskapacitet i området
Arealet er omfattet af rammeområde
5.2.E3 i Syddjurs Kommuneplan 2009
samt lokalplan nr. 45. Det anmeldte
medfører ikke behov for ændring heraf.
Syddjurs Kommune vurderer derfor, at
det ansøgte stemmer overens med den
nuværende arealanvendelse.
Der er ca. 3,3 km til nærmeste område
udlagt til råstofindvinding.
Novopan Træindustri A-S ligger desuden
udenfor indvindingsområde for
Side 9
Bilag 3

Det naturlige miljøs bæreevne med særlig
opmærksomhed på følgende områder:
Pindstrup Vandværk og i et område
med almindelige drikkevandsinteresser.
Idet det ansøgte sikres imod påvirkning
af grundvandet vurderer Syddjurs
Kommune, at det ikke vil udgøre en
hindring for fremtidig anvendelse af
områdets råstoffer og grundvand.
• Vådområder. Det ansøgte vil ikke blive etableret i
direkte forbindelse med et vådområde.
Der vil således ikke blive tale om en
direkte fysisk påvirkning.
Idet det anmeldte blandt andet har til
formål, at reducere luftbårne emissioner
vurderes det, at det anmeldte har en
positiv effekt på omkringliggende vådområder.
• Kystområder. Novopan Træindustri A-S er beliggende
i en afstand af ca. 7 km fra kystnærhedszonen.
Punktet vurderes derfor
ikke at være relevant i dette tilfælde.
• Bjerg- og skovområder. Det ansøgte forudsætter ikke rydning af
skov og Novopan Træindustri A-S er
ikke beliggende i bjergområder.
Syddjurs Kommune vurderer derfor, at
punktet ikke er relevant i denne sag.
• Reservater og naturparker. Der er knap 10 km til nærmeste nationalpark.
Syddjurs Kommune vurderer,
at det ansøgte ikke får indflydelse på
eller er i strid med nationalparkens bestemmelser.
Der er på nuværende tidspunkt ikke
planer om etablering af andre reservater
eller naturparker i kommunen.
• Vadehavsområdet. Novopan Træindustri A-S ligger langt
fra vadehavsområdet. Syddjurs Kommune
vurderer derfor, at punktet er
irrelevant.
Side 10
Bilag 3

• Områder der er registreret, beskyttet
eller fredet ved national
lovgivning, EFfuglebeskyttelsesområder
og habitatområder.
Novopan Træindustri A-S ligger i en
afstand af ca. 6 km sydvest for nærmeste
Natura 2000 område, nr. 43, Eldrup
Skov og søer og moser i Løvenholm
Skov. Området er udpeget på grund af
dets naturtyper og truslerne er næringsstofberigelse,
afvanding, forsuring
og invasive arter. Syddjurs Kommune
vurderer, på grund af omfanget af det
anmeldte samt afstanden til Natura
2000 området, at det er udelukket, at
det ansøgte kan give anledning til negative
påvirkninger af udpegningsgrundlaget.
Derudover er Syddjurs Kommune ikke
vidende om eller har forventning om, at
ejendommen indeholder beskyttede
arter. I en afstand af ca. 200 m vest for
virksomhedens skel er et vandhul registreret
som potentielt levested markfirben
og i samme vandhul er der i 2009
fundet spidssnudet frø.
Markfirben yngler og raster især på
solbeskinnede skrænter og sandede
bakker, typisk grusgrave, vejskrænter,
kystskrænter og lignende. Den er desuden
afhængig af en mosaikstruktur i
vegetationen, så der også er mulighed
for at søge skygge under buske, træer
eller græstuer. Den er derfor følsom
overfor både tilgroning og rydning af
arealets vegetation. Der er ingen forskning,
der viser, at Markfirben er støjfølsom.
Syddjurs Kommune vurderer, at
der med projektet ikke sker en negativ
påvirkning af det potentielle levested for
markfirben på grund af afstanden samt
viden om at emissioner til luften reduceres
med projektet.
Spidssnudet frø yngler i mange slags
vådområder, men er afhængig af gode
levesteder på land. Spidssnudet frø
raster i åbne landskaber med græsmarker,
enge og lavvandede moser. Trods
Side 11
Bilag 3

• Områder, hvor de fastsatte miljøkvalitetsnormer
allerede er overskredet.
tilbagegang er arten stadig ret almindelig.
Da der ikke er tale om et projekt i
umiddelbar nærhed af vandhullet, som
isolerer eller ødelægger yngle- eller
rasteområder og da projektet etableres
midt i et eksisterende erhvervsområde
vurderes det anmeldte projekt ikke at
kunne påvirke arten.
Syddjurs Kommune vurderer yderligere,
at det ansøgte ikke i sig selv vil påvirke
fredede eller beskyttede områder i
nærheden. Dette begrundes med, at de
opstillede grænseværdier vurderes
overholdt samt, at der ikke vil ske nogen
direkte eller en forøget indirekte
udledning til vådområderne i nærheden.
Der forventes ikke belastninger i omgivelserne
i forbindelse med anlægsarbejdet
eller drift, der vil kunne medføre
påvirkning af områder, hvor miljøkvalitetsnormer
allerede er overskredet.
• Tæt befolkede områder. Novopan Træindustri A-S er beliggende
i den sydlige udkant af Pindstrup by.
• Vigtige landskaber set ud fra et
historisk, kulturelt, arkæologisk,
æstetisk eller geologisk synspunkt.
Syddjurs Kommune forventer dog ikke,
at det ansøgte i sig selv vil påvirke omgivelserne
væsentligt.
Novopan Træindustri A-S er beliggende
udenfor område med historiske, kulturelle,
arkæologiske, æstetiske eller
geologiske værdier/landskabstræk. Idet
det ansøgte vedrører et areal indenfor
virksomhedens nuværende produktionsareal
vurderer Syddjurs Kommune,
at disse områder ikke vil blive belastet
af det ansøgte.
Side 12
Bilag 3

3. Kendetegn ved den potentielle miljøpåvirkning
De potentielle væsentlige virkninger af projekter skal ses i relation til de kriterier, der
er anført under 1 og 2 ovenfor og navnlig under hensyn til:
Påvirkningernes omfang (geografisk område
og omfanget af personer, der berøres).
Påvirkningernes grænseoverskridende
karakter.
Syddjurs Kommune vurderer, at det
ansøgte ikke påvirker omgivelserne
negativt i en så væsentlig grad, at andre
arealer eller mennesker vil kunne mærke
en forskel i påvirkningen.
Den forventede påvirkning vil ikke række
udenfor Syddjurs Kommunes område,
regionens eller landets grænser.
Påvirkningsgrad og -kompleksitet Den samlede påvirkning betragtes ikke
som kompleks. Miljøpåvirkningerne fra
det ansøgte betragtes ikke som væsentlige
enkeltvis eller samlet.
Påvirkningens sandsynlighed Der vil med stor sandsynlighed være
påvirkninger i omgivelserne svarende til
det beskrevne, både for anlægs- og for
driftsfasen. Påvirkningernes væsentlighed
forventes dog, at være minimal.
Påvirkningens varighed, hyppighed og
reversibilitet
Idet der er tale om mindre påvirkninger,
hvoraf flere reducerer en hidtidig påvirkning
vurderes de samlet som mindre
væsentlige i denne sammenhæng.
Der vil forekomme en mindre væsentlig
miljømæssig påvirkning under anlægsfasen.
I forbindelse med drift vurderes
det, at påvirkningerne ikke er væsentlige
og enkelte er reducerede i forhold til
hidtidig påvirkning.
Syddjurs Kommune vurderer, at der er
tale om en reversibel påvirkning.
Side 13
Bilag 3

Konklusion
Det vurderes, at der vil være en påvirkning af omgivelserne i forbindelse med anlægsarbejdet.
Denne påvirkning vurderes dog ikke væsentlig i denne sammenhæng.
I forbindelse med drift forventes der ikke væsentlige påvirkninger af miljøet, idet:
• emissioner til luften og som støj vil blive reduceret i henhold til den hidtidige
påvirkning.
• den kumulative påvirkning vil blive reduceret med henblik på luftemissioner
og støj.
• affaldsproduktionen øges men kan og vil blive håndteret og bortskaffet efter
gældende regler.
• spildevandsproduktionen øges, men forventes afledt til kloaksystemet under
overholdelse af de vejledende grænseværdier.
• Der forventes ingen visuelle ændringer
Det anmeldte vurderes ligeledes ikke, at påvirke naturområder, fredede områder
eller vigtige landskaber.
Samlet vurderer Syddjurs Kommune, at det ansøgte på grund af dets art, dimensioner
eller placering ikke må antages, at kunne få væsentlig indvirkning på miljøet.
Der er således ikke tale om et VVM-pligtigt anlæg.
Side 14
Bilag 3

Ansøgning om miljøgodkendelse om tilslutning af
Kraft 5 til vådelektrofilter samt installering af
SNCR-anlæg
Bilag 4

Novopan Træindustri A/S
Ansøgning om
miljøgodkendelse af
tilslutning af kraftcentral til
nyt vådelektrofilter og
indførsel af SNCR-teknologi
til NO X-reduktion
Revideret Februar 2013
Revideret april 2013

Dokumentnr. 1
Version 1
Udgivelsesdato 7.02.13
Udarbejdet ehn/cwn
Kontrolleret cwn
Godkendt cwn
Novopan Træindustri A/S
Ansøgning om
miljøgodkendelse af
tilslutning af kraftcentral til
nyt vådelektrofilter og
indførsel af SNCR-teknologi
til NO X-reduktion
Revideret Februar 2013
COWI A/S
Jens Chr. Skous Vej 9
8000 Århus C
Telefon 87 39 66 00
Telefax 87 39 66 60
www.cowi.dk

Ansøgning om miljøgodkendelse af nyt filteranlæg
Indholdsfortegnelse
1 Indledning 3
2 Ansøger og ejerforhold 5
3 Oplysninger om virksomhedens art 6
3.1 Virksomhedens listebetegnelse 6
3.2 Beskrivelse af det ansøgte projekt 6
4 Etablering 8
5 Virksomhedens beliggenhed 9
5.1 Drifttid 10
5.2 Til- og frakørselsforhold 10
5.3 Jordforurening 10
5.4 Ramsar- og Natura2000 områder 10
5.5 §3 naturområder 11
6 Indretning af de ansøgte anlæg 12
7 Produktion 14
7.1 Produktionskapacitet 14
7.2 Ressourceforbrug 14
7.3 Driftsforstyrrelser og uheld 16
7.4 Nedlukning 16
8 Valg af placering og bedst tilgængelige teknik 17
9 Forurening og forureningsbegrænsende
foranstaltninger 19
9.1 Luftforurening 19
9.2 Spildevand 29
9.3 Støj 29
O:\miljø\Ansøgninger\2013 Tilslutning af K5 til elfilter\2013 04 05 Svar på supplerende spørgsmål\Miljoansogning Novopan-rev03 04 13.docx
.
1

Ansøgning om miljøgodkendelse af nyt filteranlæg
9.4 Affald 31
9.5 Jord og grundvand 32
10 Forslag til vilkår og egenkontrol 33
Bilagsfortegnelse
Bilag A Oversigtstegning over placering af
Kraftcentral og elektrofilter på Novopans
grund.
Bilag B Planlagt rørføring fra Kraftcentral til vådt
elektrofilter.
Bilag C Datablade for anvendte hjælpestoffer (urea)
Bilag D OML-beregning
Bilag E Prøvningsrapporter
Bilag F Resultatark støj
O:\miljø\Ansøgninger\2013 Tilslutning af K5 til elfilter\2013 04 05 Svar på supplerende spørgsmål\Miljoansogning Novopan-rev03 04 13.docx
.
2

Ansøgning om miljøgodkendelse af nyt filteranlæg
1 Indledning
Virksomheden Novopan Træindustri A/S er den 13. april 2000 godkendt i henhold
til miljøbeskyttelseslovens kap. 5. Godkendelsen er efter påklage stadfæstet
af Miljøstyrelsen i afgørelse af 6. september 2004.
Virksomheden har i december 2011 indsendt ansøgning om at etablere et nyt
vådt elektrofilter på spåntørreanlægget, som supplement til de eksisterende cykloner.
Denne ansøgning er den 18. juni 2012 godkendt i henhold til miljøbeskyttelseslovens
kap. 5.
Virksomheden har fundet det hensigtsmæssigt også at udnytte det kommende
vådelektrofilter til behandling af røggasemissioner fra Kraftcentralen, og ansøger
hermed om at måtte tilslutte Kraftcentralen til det kommende vådelektrofilter.
Der ansøges tillige om tilladelse til at indføre NOx-reduktion ved SNCRmetoden,
såfremt den planlagte afprøvning af denne metode falder positivt ud.
Der ansøges om en midlertidig godkendelse med varighed frem til 2017,
hvor virksomheden forventer at indføre nye spåntørreanlæg, og der som følge
heraf vil blive genovervejet den samlede røggasrensning for virksomheden.
COWI A/S har på vegne af Novopan Træindustri A/S udarbejdet nærværende
miljøtekniske beskrivelse af ændringen. Den vil danne grundlag for Syddjurs
Kommunes stillingtagen til godkendelse af ændringen.
Den miljøtekniske beskrivelse er baseret på oplysninger fra Novopan Træindustri
A/S
Kontaktpersoner:
Novopan Træindustri A/S
Pindstrup
8550 Ryomgård
Tlf.: 89 74 7474
Email: asm@novopan.dk Anders Skov Madsen
COWI A/S
Jens Chr. Skousvej 9
O:\miljø\Ansøgninger\2013 Tilslutning af K5 til elfilter\2013 04 05 Svar på supplerende spørgsmål\Miljoansogning Novopan-rev03 04 13.docx
.
3

Ansøgning om miljøgodkendelse af nyt filteranlæg
8000 Århus C
Tlf.: 87 39 66 91
Email: cwn@cowi.dk Claus Werner Nielsen
O:\miljø\Ansøgninger\2013 Tilslutning af K5 til elfilter\2013 04 05 Svar på supplerende spørgsmål\Miljoansogning Novopan-rev03 04 13.docx
.
4

Ansøgning om miljøgodkendelse af nyt filteranlæg
2 Ansøger og ejerforhold
Ansøger om miljøgodkendelse af produktionsudvidelsen er:
Novopan Træindustri A/S
Pindstrup
8550 Ryomgård
Tlf. nr.: 89 747474
Email adresse: Novopan@novopan.dk
Kontaktperson: Anders Skov Madsen
Matrikel nr. 11 bd m. fl. Pindstrup By, Marie Magdalene
CVR nr. 11766110
P-nr. 1002911982
O:\miljø\Ansøgninger\2013 Tilslutning af K5 til elfilter\2013 04 05 Svar på supplerende spørgsmål\Miljoansogning Novopan-rev03 04 13.docx
.
5

Ansøgning om miljøgodkendelse af nyt filteranlæg
3 Oplysninger om virksomhedens art
3.1 Virksomhedens listebetegnelse
Novopan Træindustri A/S er omfattet af "Bekendtgørelse nr. 1454 af
20/12/2012 om godkendelse af listevirksomhed" (godkendelsesbekendtgørelsen).
Virksomheden er opført i denne bekendtgørelses bilag 1 punkt 6.1.c:
" Industrianlæg til fremstilling af en eller flere af følgende træbaserede plader:
OSB-plader, spånplader eller fiberplader, hvor produktionskapaciteten er større
end 600 m 3 /dag."
Novopans Kraftcentral er en bi-virksomhed, der hører til bekendtgørelsens bilag
1 punkt 5.2.b:
" Bortskaffelse eller nyttiggørelse af affald i affaldsforbrændingsanlæg eller
affaldsmedforbrændingsanlæg for andet ikke-farligt affald end dagrenovations-
eller dagrenovationslignende affald, hvor kapaciteten er større end 3
tons/time."
3.2 Beskrivelse af det ansøgte projekt
Med henblik på overholdelse af de eksisterende emissionsgrænser for bl.a. støv
og bly vil røggasser fra Kraftcentralen fremover blive tilledt det nye vådelektrofilter.
Dimensionerne af det nye elfilter samt skorstenen (diameter) kan eventuelt blive
justeret, således at det sikres, at de nuværende emissions- og immisionsgrænser
for Kraftcentralen samt det nye vådelektrofilter kan overholdes.
Der indføres NOx-reduktion ved SNCR (Selective Non Catalytic Reduction)
metoden, baseret på indsprøjtning af urea i fyrrummet.
Anlægget består af:
- Fyldestation og lagertank.
- Pumpestation og ringledning.
- Procesvandsforsyning.
O:\miljø\Ansøgninger\2013 Tilslutning af K5 til elfilter\2013 04 05 Svar på supplerende spørgsmål\Miljoansogning Novopan-rev03 04 13.docx
.
6

Ansøgning om miljøgodkendelse af nyt filteranlæg
- Trykluftforsyning.
- Blandings- og målemoduler.
- Fyrrumslanser med forstøver og dyser.
Novopan har tidligere besluttet at etablere et såkaldt "vådt elektrofilter" efter de
nuværende cykloner til behandling af afkastluften fra de eksisterende spåntørreanlæg.
Det våde elektrofilter kombinerer et traditionelt elektrofilter med
vanddyser der sikrer en renskylning af filteret, så det ikke tilstoppes eller får
reduceret effektivitet på grund af belægninger. Filteret fungerer til dels også
som en scrubber der fx reducerer formaldehyd i afkastluften.
Det er nu besluttet også at anvende det våde elektrofilter til rensning af røggassen
fra Kraftcentralen. Dette vil ske ved at etablere røggaskanaler mellem
Kraftcentralen og det nye vådelektrofilter, således at røggasserne fra Kraftcentralen
ledes til det nye elektrofilter, der etableres i 2013.
NOx-reduktion ved SNCR-metoden (indsprøjtning af urea i fyrrummet) kræver
etablering af indsprøjtningssystem i Kraftcentralens fyrrum, etablering af tanke
til opbevaring af urea samt det nødvendige rørsystem til transport af urea mellem
tanke og fyrrum. Endvidere vil der blive installeret et in situ anlæg til måling
af NOx for regulering af den nødvendige mængde urea.
3.2.1 Vurdering af, om virksomheden er omfattet af
Miljøministeriets bekendtgørelse om kontrol af risikoen for
større uheld med farlige stoffer.
Virksomheden er ikke omfattet af risikobekendtgørelsen.
3.2.2 Evt. ophørstidspunkt
Det ansøgte projekt er et midlertidigt projekt, der skal sikre acceptabel røggasrensning
af emissioner fra Kraftcentralen frem til ca. 2017, hvor virksomheden
forventer at indføre nye spåntørreanlæg, og der som følge heraf vil blive
genovervejet den samlede røggasrensning for virksomheden.
O:\miljø\Ansøgninger\2013 Tilslutning af K5 til elfilter\2013 04 05 Svar på supplerende spørgsmål\Miljoansogning Novopan-rev03 04 13.docx
.
7

Ansøgning om miljøgodkendelse af nyt filteranlæg
4 Etablering
Tilslutningen af røggasserne fra kraftvarmecentralen til vådelektrofilteret vil
ikke medføre bygningsmæssige ændringer og tilslutningen vurderes at være
inden for byggetilladelsens rammer.
Det forventes, at røggasrør til transport af røggasser fra Kraftcentralen til det
nye vådelektrofilter vil blive monteret i foråret 2013 samtidig med monteringen
af elektrofiltret, således at elektrofiltret kan behandle røggasser fra Kraftcentralen
fra det tidspunkt, det tages i brug.
Det forventede ibrugtagningstidspunkt for elektrofiltret er 1. juni 2013, idet afprøvning
og prøvedrift forventes at finde sted i perioden april-maj 2013.
Udstyr til NOx-reduktion påregnes tillige installeret i løbet af efteråret/vinteren
2013/2014. Udstyret vil efter en indkøringsperiode på 2-3 måneder kunne være
i kontinuerlig drift i løbet af vinter/forår 2014 afhængig af opnået miljøgodkendelse.
O:\miljø\Ansøgninger\2013 Tilslutning af K5 til elfilter\2013 04 05 Svar på supplerende spørgsmål\Miljoansogning Novopan-rev03 04 13.docx
.
8

Ansøgning om miljøgodkendelse af nyt filteranlæg
5 Virksomhedens beliggenhed
Placeringen af virksomheden i forhold til tilstødende og omkringliggende grunde
fremgår af fig. 1.
Figur 1 Oversigtsplan
O:\miljø\Ansøgninger\2013 Tilslutning af K5 til elfilter\2013 04 05 Svar på supplerende spørgsmål\Miljoansogning Novopan-rev03 04 13.docx
100 m
Placeringen af Kraftcentralen og elektrofilteret på fabrikkens grund fremgår af
i Bilag A.
Ifølge Syddjurs Kommuneplan 2009 er Novopan beliggende i rammeområde
5.2.E3: Erhvervsområde ved Fabriksvej, syd, Novopan Træindustri a/s, som er
.
9

Ansøgning om miljøgodkendelse af nyt filteranlæg
udlagt som erhvervsområde til virksomheder af miljøklasse 2-5. Novopan er
desuden omfattet af lokalplan nr. 45 godkendt af den tidligere Midtdjurs Kommune
i 1990.
Der er ikke noget i de generelle planbestemmelser i kommuneplanen og lokalplanen,
der er i modstrid mod planerne om at etablere de anlæg, der her søges
om.
5.1 Drifttid
Kraftcentralen og elektrofilteret vil være i drift døgnet rundt alle ugens dage,
ca. 350 døgn pr. år, eller 8.400 timer pr. år.
5.2 Til- og frakørselsforhold
De hidtil anvendte transportveje anvendes fortsat. I forhold til nuværende
transporter til og fra virksomheden, vil mertransporten af fast urea kun udgøre
en marginal stigning. Der vil næppe kunne registreres ekstratransporter på
grund af SNCR.
Der vil være mere flyveaske/træaffald til deponering. Antallet af transporter
med affald til deponering forventes at stige fra ca. 185 transporter årligt til ca.
270 transporter årligt eller rundt regnet en transport dagligt (jf. afs. 9.4).
Sammenholdt med, at der til og fra fabrikken herudover er omkring 100 transporter
dagligt af råvarer og færdigvarer vurderes den øgede støjbelastning fra
transport af affald at være marginal
Al transport af affald vil kunne ske på hverdage og i dagtimerne.
5.3 Jordforurening
Der forventes ikke at ske opgravning og flytning af jord i forbindelse med projektet.
Hele Novopans grund er områdeklassificeret og V1 klassificeret, da der er formodning
om jordforurening på grunden. Det medfører at der er krav om analyser
af jord der graves op og bortkøres, såfremt dette skulle blive relevant.
5.4 Ramsar- og Natura2000 områder
Nærmeste Natura2000 område er N47 "Eldrup Skov og søer og moser i Løvenholm
Skov", der ligger ca. 6 km fra virksomheden. De ansøgte anlæg forventes
ikke at påvirke internationale (Natura2000) områder.
O:\miljø\Ansøgninger\2013 Tilslutning af K5 til elfilter\2013 04 05 Svar på supplerende spørgsmål\Miljoansogning Novopan-rev03 04 13.docx
.
10

Ansøgning om miljøgodkendelse af nyt filteranlæg
5.5 §3 naturområder
Flere beskyttede naturområder (naturbeskyttelseslovens § 3) ligger indenfor en
radius af 500 m fra de ansøgte anlæg. Disse naturtyper omfatter to engområder,
fire moseområder og to søer/vandhuller. Det vurderes usandsynligt, at anlægget
vil påvirke disse områder.
Anlægget forventes ikke at påvirke bilag IV arter eller arter på den danske rødliste.
O:\miljø\Ansøgninger\2013 Tilslutning af K5 til elfilter\2013 04 05 Svar på supplerende spørgsmål\Miljoansogning Novopan-rev03 04 13.docx
.
11

Ansøgning om miljøgodkendelse af nyt filteranlæg
6 Indretning af de ansøgte anlæg
Tilslutning af Kraft 5 til det våde elektrofilter sker efter de to grovudskillere.
Her etableres en tør røggaskanal til den eksisterende røggassuger, der flyttes til
en ny position (se oversigtstegning i bilag A). Fra røggassugeren forlænges kanalen
til det våde kanalsystem ved Ponndorf nr. 0 (se oversigtstegning i bilag
A). Den tørre del af systemet isoleres med isoleringsmaterialer, dels af termiske
årsager og dels af støjmæssige årsager. 3 – 4 meter før tilslutning til det våde
system starter vandindsprøjtningen og scrubber virkningen tager sin begyndelse.
I den tørre del etableres måling af NOx for regulering af ureadoseringen.
Nødskorsten
Ved udfald af højspændingsanlægget i Vådelektrofilteret, kobler Kraft 5 over
på nødskorsten og kedlen lukkes ned fyringsmæssigt. Det tager ca. 15-20 min,
nogenlunde samme tidsinterval som udkobling af tørreriet. Nødskorstenen er
placeret lige over sugetræksblæseren og efter de installerede cyklon udskillere
med afkast i ca. 17 m højde. Placering fremgår af oversigtstegning i bilag A.
SNCR anlægget til NOx-reduktion
Anlægget benytter den såkaldte SNCR (Selective Non-Catalytic Reaction) metode,
hvor man udnytter reaktionsegenskaberne fra Carbamid (Urea) der i en
opløsning af reaktionsmiddel / vand dyses ind i fyrrummet og opløsningen reagerer
med NOx til frit kvælstof (N2). Reaktionsmidlet opbevares i en lagertank
med et volumen på ca. 10 m³. Ved hjælp af en pumpestation pumpes reaktionsmidlet
frem til blande-og målermodulet. Her blandes det med vand inden
det føres til lanserne hvor trykluft tilsættes for forstøvning. For at få en homogen
fordeling af reaktionsmidlet i fyrrummet sker inddysningen over flere lanser.
Selve reaktionen er følgende:
CO (NH2)2 + 2 NO + ½ O2 -> 2 N2 + CO2 + 2 H2O
Processen omdanner kvælstofilte til fri kvælstof, CO2 og vand. Processen skal
forløbe inden for et bestemt temperaturinterval. Mellem 900 og 1050° C. Bliver
temperaturen for høj, falder reduktionseffekten og bliver den for lav, er der risiko
for fri NH3 i røggassen. Der forventes en reduktion af ammoniakemissionen
i størrelsesorden 60 – 70%
Spånpladepressen
O:\miljø\Ansøgninger\2013 Tilslutning af K5 til elfilter\2013 04 05 Svar på supplerende spørgsmål\Miljoansogning Novopan-rev03 04 13.docx
.
12

Ansøgning om miljøgodkendelse af nyt filteranlæg
Der sker ingen ændringer i luften fra spånpladepressen. Den føres fortsat til
kraft 5 og i tilfælde hvor kraft 5 er ude af drift, ledes afkastet fortsat til 70 m
skorsten.
O:\miljø\Ansøgninger\2013 Tilslutning af K5 til elfilter\2013 04 05 Svar på supplerende spørgsmål\Miljoansogning Novopan-rev03 04 13.docx
.
13

Ansøgning om miljøgodkendelse af nyt filteranlæg
7 Produktion
I dette afsnit beskrives de forventede forbrug af råvarer, vand, energi, hjælpestoffer
mv.
Desuden beskrives de foranstaltninger, der vil blive iværksat i forbindelse med
eventuelle uheld.
7.1 Produktionskapacitet
Der sker ingen ændring af produktionskapaciteten i forhold til i dag.
7.2 Ressourceforbrug
Oplysninger om ressourceforbrug gælder for både tilslutning af kedel til elektrofilter
og etablering af SNCR anlæg.
7.2.1 Forbrug af hjælpematerialer
Novopan modtager urea på fast(tør) form i containere. Novopan håndterer i
forvejen urea i fast form som hærdemiddel i spånpladeprocessen.
Forbruget af urea til NOx-reduktion forventes at være af størrelsen op til ca. 22
tons per år.
Forbrug af andre kemikalier vil være indenfor rammerne af de forbrug, der er
oplyst i forbindelse med miljøansøgning for nyt vådt elektrofilter. Datablade for
anvendte hjælpestoffer er vedlagt som bilag C.
7.2.2 Forbrug af vand
Det forventes at vandforbruget i vådelektrofilteret vil stige med 2-3 m³/h pga.
tilslutningen af Kraftcentralen. Da filtret vil være i drift ca. 8400 timer årligt,
vil vandforbruget således stige med årligt maksimalt 25.200 m³/år i forhold til
den situation, hvor Kraftcentralen ikke er tilsluttet.
Det samlede vandforbrug i filtret forventes at være på mellem 4-7 m³/h på
grund af fordampning samt bortledning af spildevand. Det samlede årlige vandforbrug
vil således være på maksimalt 58.800 m³/år.
O:\miljø\Ansøgninger\2013 Tilslutning af K5 til elfilter\2013 04 05 Svar på supplerende spørgsmål\Miljoansogning Novopan-rev03 04 13.docx
.
14

Ansøgning om miljøgodkendelse af nyt filteranlæg
På grund af fordampning vil spildevandsmængden være noget mindre end forbruget.
7.2.3 Forbrug af energi
Der forventes et mindre merforbrug af elektrisk energi i forhold til den situation,
hvor Kraftcentralen ikke er tilsluttet, idet trykfaldet over våd-elektrofiltret
er marginalt større end over det eksisterende filteranlæg. Det påregnes, at de
eksisterende energianlæg er tilstrækkelige til forsyning af det nye procesudstyr
mv. med energi.
7.2.4 Detaljeret produktionsbeskrivelse
Tilledning af røggas fra Kraftcentralen til elektrofiltret:
Røggassen fra Kraftcentralen køles til mætningpunktet i rågaskanalen med
vand der sprøjtes ind i kanalen før elektrofiltret. Den kølede røggas ledes ind i
bunden af elektrofiltret og fordeles jævnt over hele filtret ved hjælp af fordelingsplader.
Allerede her er det meste af støvindholdet filtreret fra afkastluften
og bundet til vandet. Den således delvis rensede gas ledes nu op i selve elektrofiltret.
Ved passagen gennem elektrofiltret vil de resterende nu mindre støvpartikler og
eventuelle aerosoler antage negativ ladning og afsættes på de positive nedslagsflader.
Med mellemrum skylles nedslagsfladerne med vand og filtrerfladerne
holdes således rene.
I toppen af filtret sidder der dråbeudskillere for at forhindre at dråber medrives i
afkastluften. På grund at absorbertemperaturen på ca. 65 – 70° C er der ingen
risiko for bakterievækst i vandet og dermed lugtgener fra afkast.
Alt vand opsamles i en såkaldt sedimentationsbeholder (absorbentbeholder).
Inden vandet fra elektrofiltret når denne beholder, løber vandet over en tromlesigte,
som fjerner de grove støvpartikler. Vandet og de finere partikler løber i
sedimentationstanken. Her tilsættes eventuelt lidt flokkulant for at fremme
bundfældning af det finere støv. Fra toppen af sedimentationstanken er der
overløb til rentvandstanken, hvor også spædevandet tilsættes. Det fine slam eller
vandopslemningen pumpes over i en dekanter og det fine støv fjernes fra
vandet. Vandet fra dekanter returnerer til sedimentationstanken sammen med
skyllevand. Støvet opsamles i container, og bringes til deponi eller genanvendes
i dækspånmaterialet. Der er ingen fri vand i det dekanterede materiale men
et fugtindhold på ca. 50–60%. Sedimentationsbeholderen er designet til anlæggets
størrelse, og der er ikke behov for en større beholder.
Brug af urea og NOx-reduktion i Kraftcentralen
Ureaen modtages i tør form i containere fra leverandøren. Ureaen leveres på
granulatform i størrelsen1-3 mm og giver ikke anledning til støvproblemer.
Tømning af urea fra container sker ved hjælp af vakuumpumpe, der docerer
ureamængden direkte i blandetanken. Blandetanken har en størrelse på 2-3 m³.
O:\miljø\Ansøgninger\2013 Tilslutning af K5 til elfilter\2013 04 05 Svar på supplerende spørgsmål\Miljoansogning Novopan-rev03 04 13.docx
.
15

Ansøgning om miljøgodkendelse af nyt filteranlæg
I blandetanken opløses det faste urea i vand til en koncentration på ca. 45%.
Efter blandingen overføres det opløste urea til opbevaringstanken af rustfrit stål
eller kunststof, som er en lodretstående tank på ca. 10 m³.
Fra opbevaringstanken indsprøjtes den opløste urea i fyrrummet i et veldefineret
temperaturinterval i niveauet 900–1100° C. Det opløste urea doseres efter
behov (baseret på måling af NOx-emissionen) op til maximalt 6 l/h.
Både blandetank og opbevaringstank er placeret i kedelhallen (den præcise placering
er ikke fastlagt på nuværende tidspunkt). Begge tanke er fremstillet af
rustfrit stål eller kunststof. Begge tanke er sikret mod lækage enten ved at være
fremstillet med dobbelt skrog eller ved at være placeret på befæstet areal med
afløb til opsamlingsbeholder med tilstrækkelig kapacitet til at rumme indholdet
af den største tank.
7.3 Driftsforstyrrelser og uheld
Der vil kunne forekomme kortvarige perioder hvor elektrofiltret er ude af drift,
f eks på grund af midlertidige strømafbrydelser eller driftsproblemer med filteranlægget.
Hvis højspændingsanlægget er ude af drift, kan anlægget køre videre
med en emission på ca. 30-40 mg støv/Nm³, altså lavere end i dag. Det skyldes,
at udskilningen på grund af vandbedysning er intakt og der dermed er fuld
skrubbereffekt. Hvis vandbedysningen er ude af drift, vil hele anlægget samt
tørreri blive stoppet, idet brandfaren er alt for stor. Erfaringer fra andre anlæg
er, at anlægget normalt kun er ude af drift i ganske få timer årligt. Stop af en ½
times varighed kan forekomme ved brud på elektroder, idet disse skal fjernes
for videre drift. Udskiftning vil først finde sted ved næste regelmæssige stop,
der forventelig falder senest 2 uger efter. Dette har ingen eller kun ubetydelig
betydning for emissionen.
7.4 Nedlukning
Hvis elektrofilteret fjernes, f.eks. i forbindelse med ophør af produktionen vil
affald fra oprydning blive bortskaffet på Novopans regning og efter tilsynsmyndighedens
anvisninger.
Produktionsudstyr og råvarer, der kan udgøre en miljømæssig risiko, vil ligeledes
blive fjernet på forsvarlig vis.
O:\miljø\Ansøgninger\2013 Tilslutning af K5 til elfilter\2013 04 05 Svar på supplerende spørgsmål\Miljoansogning Novopan-rev03 04 13.docx
.
16

Ansøgning om miljøgodkendelse af nyt filteranlæg
8 Valg af placering og bedst tilgængelige
teknik
Ud fra de teknisk mulige løsninger, herunder at det allerede er besluttet at etablere
et vådt elektrofilter, vurderes det at et vådt elektrofilter er den pt. tekniskøkonomisk
optimale teknologi til rensning af røggas fra Kraftcentralen. Løsningen
skal opfattes som en midlertidig løsning frem til 2017, hvor virksomheden
forventer at indføre nye spåntørreanlæg, og der som følge heraf vil blive
genovervejet den samlede røggasrensning for virksomheden.
Løsningen indebærer, at det ikke er muligt at genanvende den opslemning af
træstøv, som dannes ved rensning af træstøv fra spåntørreanlægget, da dette
støv nu blandes med flyveaske fra Kraftcentralen. Der er desværre ingen kendte
genanvendelsesmuligheder for denne blanding.
Det vil dog være muligt at genudnytte energiindholdet i træstøvet ved at afbrænde
dette i Kraftcentralen. Denne løsning er dog jf. vilkår nr.34 i tillægsgodkendelsen
for våd-elektrofiltret af 18. juni 2012 ikke tilladt. Det er derfor
kun muligt for virksomheden at bortskaffe træstøv og flyveaske udskilt i vådelektrofiltret
ved deponering.
Anvendelse af vådelektrofilter til rensning af afkastluft i spånpladeindustrien er
BAT - jf. nedenfor. De fleste vådelektrofiltre er dog ikke indsat i forbindelse
med indirekte tørrere, som på Novopan. De fleste filtre er installeret i forbindelse
med såkaldte direkte fyrede tørrere. Sammenblanding af luftstrømme sker
naturligt i direkte fyrede tørrere. Da Novopan overvejer at gå over til direkte
fyrede tørrere i en fremtidig situation, vil en løsning som den nu valgte svare til
den forventede fremtidige situation. Det bemærkes, at sammenblanding af luftstrømme
i forbindelse med direkte fyrede tørrere og våd-elektrofiltre er helt
almindelig teknik, der har været reguleret af TA-Luft i mange år.
En væsentlig fordel ved at tilslutte Kraftcentralen til våd-elektrofiltret er, at
emissionen af flyveaske kan reduceres betydeligt sammenlignet med at fortsætte
driften med det gamle tørelektrofilter. Ved at lede røggassen til vådelektrofilter
vil der også være tale om en reduktion i emissionen af tungmetaller.
Emissionen af tungmetaller er dog allerede nu nedsat betydeligt på grund af
bedre affaldssortering. En væsentlig ulempe er dog, at der ikke længere kan foretages
kontinueret måling af støvkoncentrationen i rengassen. Støvkoncentrationen
kan fremover kun måles med stikprøvekontrol.
O:\miljø\Ansøgninger\2013 Tilslutning af K5 til elfilter\2013 04 05 Svar på supplerende spørgsmål\Miljoansogning Novopan-rev03 04 13.docx
.
17

Ansøgning om miljøgodkendelse af nyt filteranlæg
Det understreges at løsningen med at bruge det nye våd-elektrofilter til også at
rense røggasemissionen fra Kraftcentralen er valgt som en midlertidig løsning,
der kan sikre, at de eksisterende krav til luftemissioner og støj kan overholdes
frem til og med 2017, hvor en ny samlet røggasrensningsløsning for virksomheden
forventes taget i brug. Et alternativ, som umiddelbart kan vurderes som
urimeligt dyrt og af denne årsag ikke er overvejet yderligere, vil være at etablere
et nyt separat røggasrensningsanlæg for Kraftcentralen og reservere det allerede
godkendte våd-elektrofilter til udelukkende at behandle emissioner fra
spåntørreanlægget.
I denne sammenhæng kan det dog være relevant at bemærke, at virksomheden
på anden vis i betydeligt omfang bidrager til genanvendelse og genudnyttelse af
træaffald i Danmark. Således er ca. 225.000 tons/år af virksomhedens råvarer
affaldstræ fra genbrugspladser og virksomheder i Danmark. Hertil kommer at
virksomheden anvender ca. 35.000 tons affaldstræ årligt som brændsel i Kraftcentralen.
NOX-reduktion ved SNCR-teknologi er valgt frem for SCR (Selective Catalytic
Reaction) teknologi på grund af den store forskel i anskaffelsespris. SCRteknologi
er kun i drift på store, centrale kraftværker (typisk 200-600 MV).
Det bemærkes, at EU's BREF dokument for store fyringsanlæg anbefaler elektrostatiske
filtre eller posefiltre til røggasrensning samt ikke-katalytisk NOX
reduktion (SNCR) på mindre fyringsanlæg til faste brændsler med stabil indfyring
af brændsel og stabil brændselskvalitet.
De af Novopan valgte løsninger til røggasrensning og NOX-reduktion ved
Kraftcentralen må således betegnes som BAT, uanset at Kraftcentralen kun er
på 27 MW og dermed i princippet ikke er dækket af EU's BREF dokument for
store fyringsanlæg. Der er dog ikke udarbejdet BREF-dokumenter for mindre
fyringsanlæg.
O:\miljø\Ansøgninger\2013 Tilslutning af K5 til elfilter\2013 04 05 Svar på supplerende spørgsmål\Miljoansogning Novopan-rev03 04 13.docx
.
18

Ansøgning om miljøgodkendelse af nyt filteranlæg
9 Forurening og forureningsbegrænsende
foranstaltninger
9.1 Luftforurening
Tilledningen af røggas fra Kraftcentralen til det nye våde elektrofilter etableres
primært for at overholde de gældende grænseværdier for støv og tungmetaller,
mens den planlagte indførsel af SNCR-teknologi sker for at reducere emissionen
af NOx.
De gældende krav for støv og tungmetaller samt de godkendte vilkår for det
nye våd-elektrofilter er angivet i nedenstående tabel.
Tabel 1 Gældende vilkår og målinger af luftemissioner fra Kraftcentralen
Parameter Enhed Gældende vilkår
for Kraftcentralen
*1
NO X
mg NO2/Nm3
O:\miljø\Ansøgninger\2013 Tilslutning af K5 til elfilter\2013 04 05 Svar på supplerende spørgsmål\Miljoansogning Novopan-rev03 04 13.docx
300
CO mg/Nm 3 625
TOC mg C/Nm 3 20
Vilkår for
spåntørrere og
nyt elektrofilter
*2
Formaldehyd mg/Nm 3 20
Støv: mg/Nm 3 40
Træstøv 30
Cd & Hg mg/Nm 3
Ni & As mg/Nm 3
Pb, Cr, Cu & Mn mg/Nm 3
Pb mg/Nm 3 1
*1 Miljøstyrelsens afgørelse fra 2004.
*2 Miljøgodkendelse af 18.06.2012 for nyt elektrofilter
0,2
1
5
.
19

Ansøgning om miljøgodkendelse af nyt filteranlæg
Sammenblanding af luftstrømme fra spåntørrerne og fra Kraftcentralen betyder
at der indføres en fortyndingseffekt i forhold til de emissionsgrænser, der er
angivet i tabel 1. Denne fortyndingseffekt kan fjernes, såfremt emissionsgrænserne
justeres baseret på de luftmængder, der forekommer fra de enkelte kilder.
Det medfører at emissionsgrænserne for det samlede afkast sikrer, at gældende
emissionsgrænser for kraftcentralen og for spåntørrer efter elektrofilter overholdes.
Påregnet at der fra spåntørrerne er en samlet luftmængde på 111300
Nm³/h (tør) mens der fra Kraftcentralen er en samlet luftmængde på 55000
Nm³/h (tør), kan de samlede emissionsgrænser beregnes som angivet i tabel 2.
For støv og træstøv indebærer det den vanskelighed at det måleteknisk ikke at
muligt at skelne mellem støv fra kraftcentralen (flyveaske) og træstøv fra spåntørrerne.
Træstøv har en lavere B-værdi end flyveaske. Det foreslås derfor konservativt
at der fastsættes en samlet emissionsgrænse for støv på 24 mg/Nm 3
(dvs. lavere end 13 + 20), og at alt dette støv regnes som træstøv.
I de følgende vurderinger er fokuseret på emissionen af træstøv, formaldehyd,
andet TOC og NO2. I de nuværende godkendelser er B-værdier fastsat som følger:
Træstøv: 0,025 mg/m 3
Formaldehyd: 0,020 mg/m 3
NOx: 0,125 mg/m 3 .
For TOC anbefaler Miljøstyrelsen i luftvejledningen 1 en B-værdi på 0,1 mg/m 3 .
1 Luftvejledningen - Begrænsning af luftforurening fra virksomheder. Vejledning fra
Miljøstyrelsen Nr. 2 2001.
O:\miljø\Ansøgninger\2013 Tilslutning af K5 til elfilter\2013 04 05 Svar på supplerende spørgsmål\Miljoansogning Novopan-rev03 04 13.docx
.
20

Ansøgning om miljøgodkendelse af nyt filteranlæg
Tabel 2 Forslag til samlede emissionsgrænser i afkast fra vådelektrofilteret, der
kompenserer for fortyndingseffekt
Parameter
Enhed EmissionsgrænserKraftcentralen
*1
NO X mg NO2/Nm³
Emissionsgrænserspåntørrere
*2
O:\miljø\Ansøgninger\2013 Tilslutning af K5 til elfilter\2013 04 05 Svar på supplerende spørgsmål\Miljoansogning Novopan-rev03 04 13.docx
Forslag
til emissionsgrænser
for det
samlede
afkast
fra
vådelektrofilter
.
21
Bværdier
mg/m 3
99 99 0,125
CO mg/Nm 3 207 207
TOC mg C/Nm 3 7 7 0,1
Formaldehyd
mg/Nm 3 13 13 0,02
Støv: mg/Nm 3 13
Træstøv 20 24 0,25
Cd & Hg mg/Nm 3
Ni & As mg/Nm 3
Pb, Cr,
Cu & Mn
mg/Nm 3
0,07 0.07
0,3 0,3
1,7 1,7
Pb mg/Nm 3 0,3 0,3
*1 Emissionsgrænser for Kraftcentralen er beregnet som gældende vilkår
gange en faktor 55000/166300 for at kompensere for fortyndingseffekten.
*2 Emissionsgrænser for spåntørrere er beregnet som gældende vilkår gange
en faktor 111300/166300 for at kompensere for fortyndingseffekten.
Vedrørende tungmetaller gælder, at det ikke vides med sikkerhed, hvor godt
elektrofiltret vil rense for disse. Det må dog forventes at emissionerne kan
overholde de samlede grænseværdier som angivet i Tabel 2 (hvilket indebærer
at nuværende grænseværdier for kraftcentralen også overholdes). Begrundelsen
for dette er dels at der er gennemført en forbedret sortering af det materiale, der
anvendes som brændsel i kedelcentralen, og dels at det våde elektrofilter må
forventes at rense mere effektivt for tungmetaller end det nuværende tørre elektrofilter.
Endelig gælder, at de gældende vilkår for emission af NOX på 300 mg/Nm 3 fra
Kraftcentralen (justeret til 99 mg/Nm 3 pga. sammenblanding jf. Tabel 2) forventes
opfyldt ved indførsel af SNCR-teknologi. Ved nye anlæg vil der normalt
kunne påregnes en reduktion af emissionen til omkring 100 mg/Nm 3 ved indførelse
af SNCR, men på grund af placeringen af overhederne lige efter fyrrum-

Ansøgning om miljøgodkendelse af nyt filteranlæg
met vurderes det ikke muligt at opnå så stor en reduktion. En reduktion ned til
grænseværdien 300 mg/Nm 3 ((justeret til 99 mg/Nm 3 pga. fortynding) skønnes
derimod at være muligt. Denne værdi er derfor anvendt i emissionsopgørelsen.
9.1.1 Emissionsopgørelse til OML beregninger
Ved etablering af det våde elektrofilter nedlægges de nuværende røggaskanaler
fra Kraftcentralen via grovudskillere og det tørre elektrofilter til 70 m skorstenen.
Grovudskillerne bevares, mens det tørre elektrofilter nedlægges. De nuværende
afkast føres i stedet via grovudskillerne til indgangen af vådelektrofilteret.
Fra våd-elektrofiltret føres afkastet til en ny skorsten på min. 35
m.
Den eksisterende 70 m skorsten, som er tilsluttet en oliekedel (14 MW), bliver
bevaret.
Udledningen fra spånpladepressen bliver fortsat ledt til Kraftcentralen, hvis
denne ikke er i drift via nødskorsten.
I forbindelse med opstart af Kraft 5 vil filteret normalt være i drift. Det samme
gælder ved stop af anlægget.
Hvis vådelektrofilteret falder ud, f.eks. på grund af manglende vandbedysning eller
anden fejl, åbnes Kraft 5’s nødskorsten, og eneste røggasrensning er nu cykloner.
Fra det tidspunkt vil det tage ganske få minutter at stoppe Kraft 5. Vi tror, det kan
gøres på mindre end 5 minutter. I disse minutter vil der være en emission på ca.
350 mg/Nm³.
Dimensioneringsgrundlaget for elektrofilteret, som er anvendt i den samlede
OML beregning af støvbidraget fra Novopan er vist i Tabel 3 - Tabel 6.
O:\miljø\Ansøgninger\2013 Tilslutning af K5 til elfilter\2013 04 05 Svar på supplerende spørgsmål\Miljoansogning Novopan-rev03 04 13.docx
.
22

Ansøgning om miljøgodkendelse af nyt filteranlæg
Tabel 3 Dimensioneringsgrundlag for afkast fra vådt elektrofilter (træstøv)
Tørrer Vand Luftmængde Luftmængde Luftmængde Træstøv Træstøv Træstøv
kg/h
nr. % Nm³/h (tør) Nm³/h (våd) Nm³/s (våd) mg/Nm³ (tør) mg/Nm³ (våd) (tør)
P0 24.1 4300 5665 1.57
P1 11.6 27000 30543 8.48
P2 16.8 23000 27644 7.68
P3 16.5 21000 25150 6.99
P4 17.1 26000 31363 8.71
P5 36.1 10000 15649 4.35
Kraft5 8.66 55000 60215 16.73
I alt 15.3 166300 196229 54.51
Luft- og støvmængder vådt elektrofilter
Indgang af filter 15.3 166300 196229 54.51
Efter filter (til OML) 17.8 166300 202302 56.20 24 20 3.99
Afkastdata Til OML
Afkast diameter (m) 1.9
Afkast temperatur (°C) 62.8
Afkasthøjde (m) 35
Luftmængde (Nm3/s (våd)) 56.20
Formaldehyd emission (mg/Nm3 (våd)) 20
O:\miljø\Ansøgninger\2013 Tilslutning af K5 til elfilter\2013 04 05 Svar på supplerende spørgsmål\Miljoansogning Novopan-rev03 04 13.docx
.
23

Ansøgning om miljøgodkendelse af nyt filteranlæg
Tabel 4 Dimensioneringsgrundlag for afkast fra vådt elektrofilter (formaldehyd)
Tørrer Vand Luftmængde Luftmængde Luftmængde Formaldehyd Formaldehyd Formaldehyd
nr. % Nm³/h (tør) Nm³/h (våd) Nm³/s (våd) mg/Nm³ (tør) mg/Nm³ (våd) kg/h (tør)
P0 24.1 4300 5665 1.57
P1 11.6 27000 30543 8.48
P2 16.8 23000 27644 7.68
P3 16.5 21000 25150 6.99
P4 17.1 26000 31363 8.71
P5 36.1 10000 15649 4.35
kraft 5 8.66 55000 60215 16.73
I alt 15.3 166300 196229 54.51
Luft- og formaldehydmængder vådt elektrofilter
Indgang af filter 15.3 166300 196229 54.51
Efter filter (til OML) 17.8 166300 202302 56.20 13 11 2.16
Afkastdata Til OML
Afkast diameter (m) 1.9
Afkast temperatur (°C) 62.8
Afkasthøjde (m) 35
Luftmængde (Nm3/s (våd)) 56.20
Formaldehyd emission (mg/Nm3 (våd)) 11
O:\miljø\Ansøgninger\2013 Tilslutning af K5 til elfilter\2013 04 05 Svar på supplerende spørgsmål\Miljoansogning Novopan-rev03 04 13.docx
.
24

Ansøgning om miljøgodkendelse af nyt filteranlæg
Tabel 5 Dimensioneringsgrundlag for afkast fra vådt elektrofilter (NO2)
Tørrer Vand Luftmængde Luftmængde Luftmængde NO2 NO2 NO2
kg/h
nr. % Nm³/h (tør) Nm³/h (våd) Nm³/s (våd) mg/Nm³ (tør) mg/Nm³ (våd) (tør)
P0 24.1 4300 5665 1.57
P1 11.6 27000 30543 8.48
P2 16.8 23000 27644 7.68
P3 16.5 21000 25150 6.99
P4 17.1 26000 31363 8.71
P5 36.1 10000 15649 4.35
Kraft5 8.66 55000 60215 16.73
I alt 15.3 166300 196229 54.51
Luft- og NO2 mængder vådt elektrofilter
Indgang af filter 15.3 166300 196229 54.51
Efter filter (til OML) 17.8 166300 202302 56.20 99 82 16.50
Afkastdata Til OML
Afkast diameter (m) 1.9
Afkast temperatur (°C) 62.8
Afkasthøjde (m) 35
Luftmængde (Nm3/s (våd)) 56.20
NO2 emission (mg/Nm3 (våd)) 82
O:\miljø\Ansøgninger\2013 Tilslutning af K5 til elfilter\2013 04 05 Svar på supplerende spørgsmål\Miljoansogning Novopan-rev03 04 13.docx
.
25

Ansøgning om miljøgodkendelse af nyt filteranlæg
Tabel 6 Dimensioneringsgrundlag for afkast fra vådt elektrofilter (TOC)
Tørrer Vand Luftmængde Luftmængde Luftmængde TOC TOC TOC
nr. % Nm³/h (tør) Nm³/h (våd) Nm³/s (våd) mg/Nm³ (tør) mg/Nm³ (våd) kg/h (tør)
P0 24.1 4300 5665 1.57
P1 11.6 27000 30543 8.48
P2 16.8 23000 27644 7.68
P3 16.5 21000 25150 6.99
P4 17.1 26000 31363 8.71
P5 36.1 10000 15649 4.35
kraft 5 8.66 55000 60215 16.73
I alt 15.3 166300 196229 54.51
Luft- og TOC mængder vådt elektrofilter
Indgang af filter 15.3 166300 196229 54.51
Efter filter (til OML) 17.8 166300 202302 56.20 7 6 1.16
Afkastdata Til OML
Afkast diameter (m) 1.9
Afkast temperatur (°C) 62.8
Afkasthøjde (m) 35
Luftmængde (Nm3/s (våd)) 56.20
TOC emission (mg/Nm3 (våd)) 6
O:\miljø\Ansøgninger\2013 Tilslutning af K5 til elfilter\2013 04 05 Svar på supplerende spørgsmål\Miljoansogning Novopan-rev03 04 13.docx
.
26

Ansøgning om miljøgodkendelse af nyt filteranlæg
Afkastet fra det våde elektrofilter er dimensioneret med en afkast hastighed på
ca. 25 m/sek. for at undgå nedsug af kold røg, der kan forekomme ved afkasthastigheder
under 15 m/sek., og for at overholde B-værdierne.
9.1.2 OML beregning
OML beregning af afkastet er udført ud fra den eksisterende OML model for
NOVOPAN ved at emissionerne fra de eksisterende tørreanlæg og Kraftcentralen
emitteres via et 35 m højt afkast fra det våde elektrofilter. OML beregningen
er vedlagt i Bilag D.
Placeringen af elektrofilterets afkast er som vist i Tabel 7.
Tabel 7 Placering af elektrofilter
Lokale koordinater UTM koordinater
Afkast
(m)
(m)
x [E] y [N] E N
Elektrofilter 128 287 587208 6250152
Ved den valgte placering af elektrofilteret er der ingen høje bygninger, hvor
afstanden til skorstenen er mindre end 2 x bygningshøjden. Der er således ikke
indregnet retningsafhængige bygningseffekter i beregningen. Da afkastet etableres
oven på filterbygningen, er der indregnet et generelt bygningstillæg, svarende
til højden af filteret på 25 m. De beregnede maximale koncentrationer er
angivet i Tabel 8.
O:\miljø\Ansøgninger\2013 Tilslutning af K5 til elfilter\2013 04 05 Svar på supplerende spørgsmål\Miljoansogning Novopan-rev03 04 13.docx
.
27

Ansøgning om miljøgodkendelse af nyt filteranlæg
Tabel 8 Resultat af OML beregning, max. koncentrationer udenfor virksomhedens
areal sammenholdt med B-værdier jf. godkendelsen
Stof Afstand, m fra
(0,0)
Den maksimale værdi af træstøv på 40 µg/m 3 forekommer inde på Novopans
arealer. Den maksimale koncentration udenfor Novopans grund er 24 µg/m 3 ,
som er fundet i afstanden 350 m i vinkel 310 grader. Den fundne koncentration
er lavere end godkendelsens B-værdi på 25 µg/m 3 .
Den maksimale værdi af formaldehyd på 47 µg/m 3 forekommer inde på Novopans
arealer. Den maksimale koncentration udenfor Novopans grund er 17
µg/m 3 , som er fundet i afstanden 200 m i vinkel 10 grader udenfor Novopans
grund. Det punkt der er tættest på Novopan er funder i afstanden 300m i vinkel
60 grader. Den fundne koncentration er lavere end godkendelsens B-værdi på
20 µg/m 3 .
Den maksimale værdi af TOC på 7 µg/m 3 forekommer inde på Novopans arealer.
Den maksimale koncentration udenfor Novopans grund er ligeledes 7
µg/m 3 fundet i afstanden 350 m i vinkel 310 grader. Den fundne koncentration
er lavere end Miljøstyrelsens anbefalede B-værdi på 0,1 mg/m 3 .
Den maksimale værdi af NO2 på 93 µg/m 3 forekommer inde på Novopans arealer.
Den maksimale koncentration udenfor Novopans grund er 92 µg/m 3 , som er
fundet i afstanden 350 m i vinkel 310 grader. Den fundne koncentration er lavere
end godkendelsens B-værdi på 125 µg/m 3 .
Der er ikke lavet OML beregninger for tungmetaller, men det forventes at
emissionen af disse stoffer vil blive reduceret væsentligt i forhold til i dag, på
grund af det våde elektrofilter, der vil reducere støvemissionerne væsentligt. En
del af tungmetallerne vil være knyttet til støvet, og der vil formentlig også ske
en vis udvaskning af tungmetaller via filterets scrubber-effekt. Da der således
ikke haves præcis viden om emissionen af disse stoffer efter filteret, foreslås
det at der iværksættes målinger i perioden frem til 2017, hvor der forventes ind-
2 Den højeste koncentration på 19 mg/m 3 forekommer i 4 punkter, her er kun nævnt ét af
disse.
Retning, grader
fra N
Maks. månedlige
99 % fraktil,
µg/m 3
Træstøv 350 310 24 25
Formaldehyd 2 200 10 17 20
TOC 350 310 7 100
NO2 350 310 92 125
O:\miljø\Ansøgninger\2013 Tilslutning af K5 til elfilter\2013 04 05 Svar på supplerende spørgsmål\Miljoansogning Novopan-rev03 04 13.docx
B-værdi,
µg/m 3 , jf.
godkendelse
.
28

Ansøgning om miljøgodkendelse af nyt filteranlæg
ført et nyt spåntørreanlæg, og hvor skorstensberegninger mv. derfor skal revideres
igen.
9.2 Spildevand
Spildevandsmængden vil stige i forhold til den situation hvor Kraftcentralen
ikke er tilsluttet. Den præcise stigning er ikke kendt på nuværende tidspunkt,
men den påregnes at være mindre end 2-3 m³/h eller 25.200 m³/år.
Spildevandet vil indeholde tungmetaller og andre stoffer udskilt i vandfasen i
våd-elektrofiltret. Koncentrationen af disse stoffer i spildevandet kan dog ikke
forudsiges med rimelig sikkerhed på nuværende tidspunkt. Leverandøren af
våd-elektrofiltret har været spurgt om erfaringer i denne sammenhæng. Leverandøren
har dog ingen erfaring med tungmetaller for anlæg og materialer der
direkte kan sammenlignes med forholdende på Novopans anlæg ved Pindstrup.
I kraft af den indsats der gøres gennem sortering for at mindske indholdet af de
kritiske stoffer i det materiale, der indfyres i Kraftcentralen og den forventede
effektive opsamling af partikler i faststoffraktionerne i våd-elektrofiltret forventes,
at de vejledende grænseværdier for indholdet af tungmetaller etc. i spildevand
til kommunens renseanlæg vil kunne overholdes.
Hvis dette mod forventning ikke skulle være tilfældet vil der blive etableret
ekstra renseforanstaltninger for vandet fra våd-elektrofiltret inden tilledning til
kloak. Disse renseforanstaltninger kan fx bestå i tilsætning af fældningskemikalier,
fx jern og efterfølgende sandfiltrering.
9.3 Støj
Støjniveau fra virksomheden er beskrevet i rapporterne
1. "Novopan - Ekstern Støj - Støjhandlingsplan 2013-2016 - Niras jan. 2013".
2. "Novopan Træindustri A/S- Miljømåling - Ekstern Støj - Rapport 12.06 -
Niras marts 2012",
Rapport (1) er fremsendt til Syddjurs Kommune i januar 2013 mens rapport (2)
var vedlagt Novopans miljøansøgning om tillægsgodkendelse for det nye vådelektrofilter.
Der er ikke udført ny beregninger af støjniveauet fra virksomheden og der henvises
til ovennævnte rapporter for beregninger af støjniveauet fra virksomheden.
Som det fremgår af ovennævnte rapporter overholder virksomheden i dag ikke
fuldt ud de støjgrænser, der er fastsat for virksomheden. I handlingsplanen
(rapport (1)) er præsenteret en plan for, hvorledes den generelle støj fra virksomheden
i løbet af perioden 2013-2016 kan reduceres til et niveau, som opfylder
de givne støjvilkår.
O:\miljø\Ansøgninger\2013 Tilslutning af K5 til elfilter\2013 04 05 Svar på supplerende spørgsmål\Miljoansogning Novopan-rev03 04 13.docx
.
29

Ansøgning om miljøgodkendelse af nyt filteranlæg
I rapporten om konsekvensen af det ny våde elektrofilter er vurderet, at det nye
våd-elektrofilter medfører et bidrag på mellem ca. 13 og 25 dB(A) til det eksterne
støjniveau og således ikke bidrager til det samlede støjniveau fra hele
virksomheden.
Det er vurderet, at der kun vil være én betydende støjkilde: afkast fra filter.
Denne støjkilde erstatter de to eksisterende støjkilder. De øvrige støjkilder er
pumper, tromlesigte og decanter. Disse maskiner er alle lukket inde i hus. Det
er vurderet, at samlet set reduceres virksomhedens støjudsendelse som følge af
projektet.
Ved flytning af røggassugeren (støjkilde 114) til ny placering vil den blive støjisoleret
til et niveau, hvor den bliver uden betydning for det samlede lydbillede, dvs.,
den vil udgå som støjkilde.
Samtidig vil 70 m skorstenen (støjkilde 115) udgå som støjkilde, idet den kun vil
skulle anvendes som afkast i tilfælde af drift på ”Kraft 6”.
Tilslutningen af Kraftcentralen til elektrofiltret medfører ingen ændringen af
skorstenshøjde og afkastet i øvrigt. Det skal derfor vurderes, at tilslutningen vil
have positive støjmæssige konsekvenser.
I den fremsendte (rapport 1) støjhandlingsplans resultatopgørelse efter trin 1
(2013), indgår tilslutningen af kraftcentralen ikke. Støjreduktionen er først medtaget
i trin 4, hvor ny tørrer med tilhørende energiforsyning etableres.
Såfremt tilslutningen af Kraft 5 godkendes, vil det få en positiv betydning for støjbelastningen
i omgivelserne allerede i 2013.
I støjhandlingsplanen er støjberegningen som følger efter første trin – her udvidet
med de positive effekter af tilslutningen af kraftcentralen til vådelektrofilteret:
Resulterende
støjbidrag Lr
dag/aften/nat
dB(A) – Trin 1
Resulterende
støjbidrag Lr
dag/aften/nat
dB(A) – Tilslut-
ning af K5
O:\miljø\Ansøgninger\2013 Tilslutning af K5 til elfilter\2013 04 05 Svar på supplerende spørgsmål\Miljoansogning Novopan-rev03 04 13.docx
Støjvilkår
dag/aften/nat
dB(A)
R2A 54 (50) / 46 / 45 54 (46) / 46 / 45 55 / 45 /40
R3A 44 (45) / 41 / 39 44 (43) / 40 / 38 45 / 40 /35
R4A 40 (42) / 38 / 38 38 (38) / 35 / 34 55 / 45 /40
R5 46 (45) / 42 / 40 46 (43) / 41 / 40 45 / 40 /35
Tabel 1 – Støjbidrag efter trin 1 med og (uden) mobilflishugger og tilsvarende efter
tilslutning af Kraftcentralen til vådelektrofilter.
Tilslutningen vil i forhold til støjhandlingsplanen betyde en yderligere reduktion af
støjbelastningen i aftentimerne i punkterne R3A, R4A og R5 allerede efter trin 1. I
støjhandlingplanen dokumenteres, ”at der allerede efter trin 1 kun vil være doku-
.
30

Ansøgning om miljøgodkendelse af nyt filteranlæg
menterbare overskridelser af støjbidraget i natperioden – og kun i tre af de fire
beregningspunkter” – dette forbedres med yderlige 1 dB(A) i aftentimerne for målepunkterne
R3A, R4A og R5 og i nattimerne for målepunkterne R3A og R4A.
I forbindelse med opkobling af Kraft 5 til vådelektrofilter opstår ingen nye støjkilder.
Vådelektrofilteret figurerer i støjberegningen med 1 betydende støjkilde – nr.
633. Denne støjkilde er medtaget i støjhandlingsplanens trin 1 og således også i
ovenstående tabel.
Bilag F: Resultatark ”Støjbidrag efter trin 1” og ”Støjbidrag efter trin 1 efter tilslutning
af K5” fremsendes vedlagt.
Transport af flyveaske/træaffald til deponering til foregå ad rute C – med lastbil,
hvilket også er tilfældet i dag. Der forventes ikke øgede mængder flyveaske/træaffald,
og der vil således ikke være nogen ændring i støjbelastningen herfra.
Herudover bemærkes:
- At røggassugeren (kilde nr. 114) bliver flyttet i forbindelse med tilslutning
af Kraft 5 til vådelektrofilter. Såfremt der opnås tilladelse til dette
projekt, vil en af de væsentlige støjkilder fra Novopan (70 m skorstenen)
dermed blive fjernet.
- Som beskrevet i afsnit 5.2 sker der en marginal stigning i antallet af
transporter til og fra virksomheden. Stigningen er så begrænset, at den
ikke får nogen reel indflydelse på støjniveauet fra virksomheden.
- Den faktiske støj fra nødskorstenen kendes ikke på nuværende tidspunkt.
Men den vil let kunne måles når anlægget er i drift. Nødskorstenen
forventes dog kun sjældent i brug og i givet fald kun i korte perioder
(ca. 15 minutter). Støjbidraget herfra er derfor vurderet som er ubetydeligt.
- Dokumentation for anvendte kildestyrker findes i den fremsendte støjhandlingsplan
(rapport (1)).
- Ved etablering af anlæg til ureadosering m.v. vil pumper m.v. blive placeret
indendørs og projekteret, så der ikke opstår nye støjkilder.
- Alle forekommende støjkilder er der redegjort for i støjhandlingsplanen
(rapport (1)). Der er ikke nye kilder. Der sker ikke ændringer af eksisterende
kilder, som ikke er beskrevet i rapport (1).
9.4 Affald
De fremtidige årlige affaldsmængder omfatter:
Ca. 5400 tons slagger fra Kraftcentralen
Ca. 160 tons træstøv, der udskilles fra røggassen fra spåntørreanlæggene.
Ca. 150 tons flyveaske, der udskilles fra røggassen fra Kraftcentralen
O:\miljø\Ansøgninger\2013 Tilslutning af K5 til elfilter\2013 04 05 Svar på supplerende spørgsmål\Miljoansogning Novopan-rev03 04 13.docx
.
31

Ansøgning om miljøgodkendelse af nyt filteranlæg
Ca. 200 tons rent træstøv, som doseres direkte i absorberen for at sikre funktionen
af denne.
Der opstår således ca. 5910 tons affald. Affaldet bortskaffes ved genanvendelse
eller ved deponering i overensstemmelse med reglerne i kommunens affaldsregulativ.
Udfældningsprocessen i våd-elektrofiltret er ikke ændret. For at sikre effektiv
udfældning af flyveaske er det dog nødvendigt at tilføre træstøv udover de
mængder, der i forvejen tilføres fra spåntørreanlæggene. Der installeres derfor
et anlæg til dosering af træstøv.
Den nuværende mængde flyveaske fra det eksisterende tørre elektrofilter udgør
overslagsmæssigt ca. 120 tons årligt. Hertil kommer slaggemængden, som er
uændret fra den nuværende situation. Affaldsmængden fra Kraftcentralen og
røggasrensningen stiger således fra ca. 5520 tons/år til ca. 5910 tons/år. Disse
affaldsmængder opbevares på virksomheden i boks, indtil de bortskaffes.
Antallet af transporter med affald fra fabriksanlægget forventes at stige fra ca.
185 transporter årligt til ca. 270 transporter årligt.
Flyveasken vil indeholde lave koncentrationer af tungmetaller. En tidligere analyse
er vedlagt som bilag E, idet vi dog forventer at alle koncentrationer af
tungmetaller er faldet på grund af yderligere affaldssortering. Træstøvet vil også
indeholde meget lave koncentrationer af Cl. Vi kender ikke på forhånd eventuel
koncentration af andre stoffer.
9.5 Jord og grundvand
Urea modtages på fast form i lukkede containere fra leverandøren og bliver opbevaret
sammen med urea til limfremstilling (hærder).
Urea på opløst form til NOx reduktion vil blive opbevaret i lukket tank, der er
placeret i kedelhuset. Der henvises til afsnit 7.2.1 og 7.2.4.
Arealet under tankene vil være befæstet, så evt. udslip kan samles op.
Det vurderes derfor, at der ikke vil forekomme risiko for grundvands- og jordforurening.
O:\miljø\Ansøgninger\2013 Tilslutning af K5 til elfilter\2013 04 05 Svar på supplerende spørgsmål\Miljoansogning Novopan-rev03 04 13.docx
.
32

Ansøgning om miljøgodkendelse af nyt filteranlæg
10 Forslag til vilkår og egenkontrol
Forslag til vilkår for luft foreslås ændret, således at emissionskravet til træstøv
reduceres til 24 mg/Nm 3 , tør luft, og kravet til skorstenen forslås fastsat til 35
m, med en diameter på 1,9 m.
Da støjbelastningen ikke ændres, forslås nuværende støjkrav bibeholdt.
Vedr. egenkontrol bemærkes:
At det pga. vandindholdet i afkastluften ikke er muligt at fortsætte med kontinuert
måling af støvindholdet. Måling for støv foreslås i stedet foretaget som
præstationsmålinger.
Kontinuert måling for CO og NOX kan foretages som tidligere beskrevet i afkast
fra kedlen inden røgassen ledes ind i den vandbaserede del af filteranlægget/kanalsystemet
før elektrofiltret.
Andre parametre måles som præstationsmålinger 1 gang årligt.
O:\miljø\Ansøgninger\2013 Tilslutning af K5 til elfilter\2013 04 05 Svar på supplerende spørgsmål\Miljoansogning Novopan-rev03 04 13.docx
.
33

Ansøgning om miljøgodkendelse af nyt filteranlæg
Bilag A Oversigtstegning over placering af
Kraftcentral og elektrofilter på
Novopans grund.
O:\miljø\Ansøgninger\2013 Tilslutning af K5 til elfilter\2013 04 05 Svar på supplerende spørgsmål\Miljoansogning Novopan-rev03 04 13.docx
.
34

Ansøgning om miljøgodkendelse af nyt filteranlæg
Bilag B Planlagt rørføring fra Kraftcentral til
vådt elektrofilter.
O:\miljø\Ansøgninger\2013 Tilslutning af K5 til elfilter\2013 04 05 Svar på supplerende spørgsmål\Miljoansogning Novopan-rev03 04 13.docx
.
35

Ansøgning om miljøgodkendelse af nyt filteranlæg
Bilag C Datablade for anvendte hjælpestoffer
(urea)
O:\miljø\Ansøgninger\2013 Tilslutning af K5 til elfilter\2013 04 05 Svar på supplerende spørgsmål\Miljoansogning Novopan-rev03 04 13.docx
.
36

1.
Identifikation af stoffet/materialet og fremstiller, leverandør eller
importør
Identifikation af stoffet eller præparatet
Produktnavn
: UREA TEKNISK KONDITIONERET
Kemisk navn : Urea
Nødtelefon
Overholder EU Directive 91/155/EEC, med senere tilpasning af 2001/58/EC - Danmark
+45 20 25 88 45
SIKKERHEDSDATABLAD
UREA TEKNISK KONDITIONERET
Synonymer
: b-i-k; carbamide; carbamide resin; carbamimidic acid; carbonyl diamide; carbonyldiamine;
isourea; nci-c02119; prespersion, 75 urea; pseudourea; ureaphil; ureophil; urevert;
varioform ii
Kemisk formel : NH2-CO-NH2
Identifikation af virksomheden
2.
Producent / Leverandør
:
:
Yara Industrial A/S
Røde Banke 120,
DK-7000 Fredericia
Danmark
T: +45 76 20 88 00
F: +45 76 20 88 89
Sammensætning/oplysning om indholdsstoffer
Stof/præparat : Stof
Navn på indholdsstof
Urea 57-13-6 100 200-315-5 Ikke klassificeret.
Den komplette tekst for de ovenfor nævnte R-sætninger
vises i sektion 16.
Grænseværdier er nævnt under afsnit 8, hvis de er tilgængelige..
3.
Fareidentifikation
CAS nummer % EF
nummer
Stoffet er ikke klassificeret som farligt i henhold til Direktiv 67/548/EØF med senere tilpasninger.
Se afsnit 11 for mere uddybende oplysninger om sundhedsfarer og symptomer.
4.
Indånding
Førstehjælpsforanstaltninger
:
Klassificering:
Indholdsstof
Undgå indånding af støv. Ved indånding flyttes den tilskadekomne ud i frisk luft.
Indtagelse
: Såfremt større mængder af dette materiale er blevet indtaget, tilkald straks en læge. Forsøg
ikke at fremkalde opkastning, medmindre lægelig rådgiver anbefaler det. Giv aldrig en
bevidstløs person noget gennem munden.
Hudkontakt
: Undgå langvarig eller gentagen hudkontakt. Vask altid hænderne grundigt med sæbe og vand
efter håndtering. Sørg lægebehandling, hvis der udvikles irritation.
Øjenkontakt
: Kommer stoffet i øjnene, skylles straks med store mængder vand. Søg lægebehandling, hvis
der opstår irritation.
Se afsnit 11 for mere uddybende oplysninger om sundhedsfarer og symptomer.
Udgivelsesdato : 2005-11-09. Side: 1/4

5.
Brandbekæmpelse
Slukningsmiddel :
Særlige eksponeringsfarer :
Farlige produkter, der
nedbrydes ved varme varme
Personlige forholdsregler
:
Brug vandspray (vandtåge), skum eller tørkemikalier i tilfælde af brand.
UREA TEKNISK KONDITIONERET
Brandbekæmpere bør bære trykluftforsynet åndedrætsværn (SCBA) og fuldt slukningsudstyr.
Disse produkter er carbonoxider (CO, CO2), nitrogenoxider (NO, NO2 osv.),ammoniak (NH3).
6. Forholdsregler over for udslip ved uheld
Miljømæssige forholdsregler og
rengøringsmetoder
: Brug egnede personlige værnemidler (Punkt 8). Følg alle brandbekæmpelsesprocedurer
(Sektion 5).
: Undgå at spild og fraløb kommer i kontakt med jord og overfladevand.
Brug et redskab til at skrabe det faste eller absorberede materiale op, og anbring det i en
passende mærket affaldsbeholder. Absorber med tør jord, sand eller et andet ikke-brandbart
materiale. Undgå at skabe støvede forhold og vindspredning. Holdes væk fra vandveje. Se
punkt 13 vedrørende information om bortskaffelse.
Bemærk: Se sektion 8 vedrørende personlige værnemidler og sektion 13 vedrørende bortskaffelse af affald.
7.
Håndtering
Opbevaring
Håndtering og opbevaring
:
:
Undgå dannelse af støv under håndtering og undgå alle mulige former for antændelseskilder
(gnist eller flamme). Undgå kontaminering fra enhver kilde, inklusive metaller, støv og
organiske materialer.
Må ikke opbevares og anvendes i nærheden af varme, gnister, åben ild eller andre
antændelseskilder. Opbevar på tørt, køligt og godt ventileret sted. Holdes væk fra brandbare
materialer.
8. Eksponeringskontrol/personlige værnemidler
Grænseværdier :
Eksponeringskontrol
9.
Totalt støv - 10 mg/m 3
Støv, som kan indåndes - 5 mg/m 3
Åndedrætsværn : Brug en korrekt tilpasset gasmaske med partikelfilter, som overholder en godkendt standard,
hvis en risikovurdering angiver, at det er nødvendigt. Valg af respirator skal være baseret på
kendte eller forventede eksponeringsniveauer, faren ved produktet og sikre funktionsgrænser
for den valgte respirator.
Håndbeskyttelse : Når kemiske produkter håndteres, bør der på alle tidspunkter anvendes kemikalieresistente,
uigennemtrængelige handsker, som overholder en godkendt standard, hvis en risikovurdering
angiver, at det er nødvendigt.
Øjenbeskyttelse : Brug støvbeskyttelsesbriller, hvis der dannes høj støvkoncentration.
Hudbeskyttelse : Personligt beskyttelsesudstyr til kroppen bør vælges på grundlag af den opgave, der skal
udføres, og de involverede risici.
Vask hænder, underarme og ansigt grundigt efter håndtering af kemiske produkter, før der
spises, ryges eller benyttes toilet, og ved arbejdsperiodens afslutning. De rette teknikker bør
bruges til at fjerne beklædning, der muligvis er forurenet. Vask forurenet tøj, før det atter
tages i brug. Sørg for, at øjenvaskestationer og nødbruser befinder sig tæt på
arbejdsstationens beliggenhed.
Fysisk-kemiske egenskaber
Generel information
Udseende
Fysisk tilstandsform : Fast stof.
Lugt
: Lugtfri. Ammomiak-lignende. (Svag / svagt.)
Vigtige oplysninger om sundhed, sikkerhed og miljø
pH
Farve
:
:
Hvid.
9.5 (Konc. (% vægt / vægt): 10) [Basisk.]
Udgivelsesdato : 2005-11-09. Side: 2/4

9.
10.
Fysisk-kemiske egenskaber
Kogepunkt
Smelte-/frysepunkt
Massefylde g/cm 3
:
:
:
Nedbrydes.
133°C (271.4°F)
1.335 g/cm 3
Opløselighed : Letopløseligt i koldt vand
Stabilitet
Stabilitet og reaktivitet
:
Stabil ved anbefalede opbevarings- og håndteringsforhold (se punkt 7).
UREA TEKNISK KONDITIONERET
Materialer der skal undgås : Meget reaktivt med oxidationsmidler, syrer.
Urea reagerer med kalsiumhypochlorit eller natriumhypochlorit og danner eksplosiv
nitrogentrichlorid.
Farlige nedbrydningsprodukter : Disse produkter er carbonoxider (CO, CO2), nitrogenoxider (NO, NO2 osv.),ammoniak (NH3).
11.
Toksikologiske oplysninger (sundhedsfarlige egenskaber)
Potentielle akutte sundhedseffekter
Ikke sundhedsfarlig ved normal håndtering.
Akut giftighed
Navn på indholdsstof
Urea LD50
LDLo
Tegn/symptomer på overeksponering
Test Resultat Måde for
8471 mg/kg
511 mg/kg
optagelse
Oral
Oral
Arter
Rotte
Husdyr.
Målorganer : MEDFØRER SKADE PÅ FØLGENDE ORGANER: hud, øjne.
KAN MEDFØRE SKADE PÅ FØLGENDE ORGANER: øje, linse eller hornhinde.
12.
Miljøoplysninger
Økotoksikologiske data
Navn på indholdsstof
Urea Daphnia magna (EC50)
Poecilia reticulata (LC50)
Arter Periode Resultat
48 time(r)
96 time(r)
3910 mg/l
17500 mg/l
Alvorlige effekter : Produktet har ingen skadelig virkning på miljøet, såfremt det anvendes efter forskriften.
13.
Bortskaffelse
Metoder for bortskaffelse
Farligt Affald :
14. Transportoplysninger
Ikke reguleret.
:
Tomme beholdere eller den indvendige beklædning kan indeholde rester fra produktet. Må
ikke tømmes i kloakafløb; materialet og dets beholder skal bortskaffes på en sikker måde.
Bortskaf i henhold til gældende lokale og nationale bestemmelser.
Efter leverandørens bedste overbevisning regnes dette produkt ikke for farligt affald i henhold
til EU direktiv 91/689/EC..
Klassificeres ikke som farligt gods ifølge ADR, RID, ADN eller IMDG.
Udgivelsesdato : 2005-11-09. Side: 3/4

15.
EU regler
Oplysninger om regulering
Anvendelsesområde : Industrielle anvendelser.
Nationale regler
16.
Risikosætninger : Ikke reguleret.
Historik
Andre oplysninger
Udgivelsesdato
Version:
Bemærkning til læseren
UREA TEKNISK KONDITIONERET
Klassificering og mærkning er foretaget i overensstemmelse med EU-direktiverne
67/548/EØF, 1999/45/EF, inklusive ændringer og påtænkte anvendelse.
2005-11-09.
Dato for forrige udgave : 2004-11-04.
:
:
Angiver oplysninger, der er ændret fra den tidligere udgave.
2
Efter vores bedste overbevisning er informationerne indeholdt i dette Safety Data Sheet korrekte på datoen for dets
udstedelse. Formålet med informationerne er sikkerhedsvejledning og vedrører udelukkende de materialer og
anvendelsesmuligheder, der er beskrevet heri. Informationerne finder ikke nødvendigvis anvendelse på materialerne,
når disse kombineres med andre materialer eller anvendes på andre måder end de heri beskrevne. Ansvaret for den
endelige bedømmelse af materialernes anvendelighed påhviler udelukkende brugeren. Alle materialer kan indeholde
ukendte risici og bør anvendes med forsigtighed. Yara International ASA fraskriver sig ethvert ansvar for skade eller
tab som følge af brugen af data, informationer eller anbefalinger indeholdt i dette Safety Data Sheet.
Version: 2
Side: 4/4

Ansøgning om miljøgodkendelse af nyt filteranlæg
Bilag D OML-beregning
O:\miljø\Ansøgninger\2013 Tilslutning af K5 til elfilter\2013 04 05 Svar på supplerende spørgsmål\Miljoansogning Novopan-rev03 04 13.docx
.
37

Dato: 2013/02/08 OML-Multi PC-version 20030312/5.03
Side 1
Danmarks Miljøundersøgelser
Licens til COWI A/S, Århus, Jens Christian Skous
vej
Meteorologiske spredningsberegninger er udført for følgende periode (lokal
standard tid):
Start af beregningen = 760101 kl. 1
Slut på beregningen (incl.) = 761231 kl. 24
Meteorologiske data er fra: Kastrup
Koordinatsystem.
Der er anvendt et x,y-koordinatsystem med x-akse mod øst (90 grader) og yakse
mod nord (0 grader).
Enheden er meter. Systemet er fælles for receptorer og kilder. Origo kan
fastlægges frit, fx. i
skorstensfoden for den mest dominerende kilde eller som i UTM-systemet.
Receptordata.
Ruhedslængde, z0 = 0.300 m
Største terrænhældning = 0 grader
Receptorerne er beliggende med 10 graders interval i 10 koncentriske cirkler
med centrum x,y: 150., 200.
og radierne (m): 175. 200. 225. 250. 275.
300. 350. 500. 750. 1500.
Alle terrænhøjder = 0.0 m.
Alle receptorhøjder = 1.5 m.

Dato: 2013/02/08 OML-Multi PC-version 20030312/5.03
Side 2
Danmarks Miljøundersøgelser
Forkortelser benyttet for kildeparametrene:
Nr.....: Internt kildenummer
ID.....: Tekst til identificering af kilde
X......: X-koordinat for kilde [m]
Y......: Y-koordinat for kilde [m]
Z......: Terrænkote for skorstensfod [m]
HS.....: Skorstenshøjde over terræn [m]
T......: Temperatur af røggas [Kelvin]/[Celsius]
VOL....: Volumenmængde af røggas [normal m3/sek]
DSO....: Ydre diameter af skorstenstop [m]
DSI....: Indre diameter af skorstenstop [m]
HB.....: Generel beregningsmæssig bygningshøjde [m]
Qi.....: Emission af stof nr. 'i' [gram/sek]
Punktkilder.
------------
Kildedata:
HCHO Trµstø NO2
Nr ID X Y Z HS T(K) VOL DSI DSO HB
Q1 Q2 Q3
1 1 162. 126. 0.0 14.0 307. 2.78 0.71 0.71 9.5
8.34E-04 5.56E-04 0.0000
2 2 161. 120. 0.0 14.0 303. 1.91 0.71 0.71 9.5
5.73E-04 3.82E-04 0.0000
3 3 161. 114. 0.0 14.0 294. 3.42 0.71 0.71 9.5
1.03E-03 6.84E-04 0.0000
4 4 159. 116. 0.0 14.0 307. 2.78 0.71 0.71 9.5
8.34E-04 5.56E-04 0.0000
5 5 156. 93. 0.0 14.0 302. 1.86 0.71 0.71 9.5
5.58E-04 3.72E-04 0.0000
6 6 80. 153. 0.0 10.0 307. 1.80 0.71 0.71 9.5
5.40E-04 3.60E-04 0.0000
7 7 75. 152. 0.0 10.0 301. 1.80 0.71 0.71 9.5
5.40E-04 3.60E-04 0.0000
8 8 65. 150. 0.0 10.0 301. 1.80 0.71 0.71 9.5
5.40E-04 3.60E-04 0.0000
9 9 80. 150. 0.0 10.0 301. 1.80 0.71 0.71 10.0
5.40E-04 3.60E-04 0.0000
10 10 75. 172. 0.0 14.0 295. 1.39 0.56 0.56 10.0
4.17E-04 2.78E-04 0.0000
11 11 204. 8. 0.0 11.0 305. 1.94 0.71 0.71 8.0
5.82E-04 3.88E-04 0.0000
12 12 209. 353. 0.0 13.0 295. 2.32 0.50 0.50 11.0
6.96E-04 4.64E-04 0.0000
13 13 209. 351. 0.0 14.0 313. 2.32 0.80 0.80 11.0
6.50E-03 4.64E-04 0.0000

14 14 208. 345. 0.0 14.0 293. 2.32 0.80 0.80 11.0
5.10E-03 4.64E-04 0.0000
15 15 207. 340. 0.0 14.0 309. 2.32 0.80 0.80 11.0
1.86E-03 4.64E-04 0.0000
16 16 205. 328. 0.0 14.0 307. 2.32 0.80 0.80 11.0
6.96E-04 4.64E-04 0.0000
17 17 203. 317. 0.0 14.0 297. 2.32 0.80 0.80 11.0
2.55E-03 4.64E-04 0.0000
18 18 202. 310. 0.0 13.0 291. 2.50 0.80 0.80 11.0
7.50E-04 5.00E-04 0.0000
19 19 200. 295. 0.0 14.0 286. 3.81 0.80 0.80 11.0
1.14E-03 7.62E-04 0.0000
20 20 198. 284. 0.0 14.0 323. 6.83 0.80 0.80 11.0
0.0225 0.0137 0.0000
21 21 196. 273. 0.0 14.0 327. 2.31 0.80 0.80 11.0
0.0152 4.62E-03 0.0000
22 22 194. 262. 0.0 14.0 325. 2.44 0.80 0.80 11.0
7.08E-03 4.88E-03 0.0000
23 23 192. 251. 0.0 14.0 325. 2.47 0.80 0.80 11.0
7.41E-04 4.94E-03 0.0000
24 24 191. 240. 0.0 13.0 318. 3.66 0.50 0.50 11.0
7.32E-04 7.32E-03 0.0000
25 25 189. 228. 0.0 13.0 299. 2.31 0.50 0.50 11.0
6.93E-04 4.62E-04 0.0000
26 26 156. 227. 0.0 16.0 302. 16.83 1.25 1.25 14.0
3.37E-03 5.05E-03 0.0000
27 27 153. 226. 0.0 16.0 295. 5.72 0.90 0.90 14.0
1.72E-03 1.72E-03 0.0000
28 28 176. 282. 0.0 3.9 293. 0.59 0.56 0.56 11.0
2.36E-04 1.18E-04 0.0000
29 29 176. 282. 0.0 3.9 282. 0.59 0.56 0.56 11.0
2.36E-04 1.18E-04 0.0000
30 30 176. 282. 0.0 3.9 293. 0.59 0.56 0.56 11.0
2.36E-04 1.18E-04 0.0000
31 31 176. 282. 0.0 3.9 293. 0.59 0.56 0.56 11.0
2.36E-04 1.18E-04 0.0000
32 32 176. 282. 0.0 3.9 293. 0.59 0.56 0.56 11.0
2.36E-04 1.18E-04 0.0000
33 33 176. 282. 0.0 3.9 293. 0.59 0.56 0.56 11.0
2.36E-04 1.18E-04 0.0000
34 34 176. 282. 0.0 3.9 293. 0.59 0.56 0.56 11.0
2.36E-04 1.18E-04 0.0000
35 35 176. 282. 0.0 3.9 293. 0.59 0.56 0.56 11.0
2.36E-04 1.18E-04 0.0000
36 36 176. 282. 0.0 3.9 293. 0.59 0.56 0.56 11.0
2.36E-04 1.18E-04 0.0000
37 37 176. 282. 0.0 3.9 293. 0.59 0.56 0.56 11.0
2.36E-04 1.18E-04 0.0000
38 38 176. 282. 0.0 3.9 293. 0.59 0.56 0.56 11.0
2.36E-04 1.18E-04 0.0000
39 39 2. 90. 0.0 6.0 295. 0.96 0.56 0.56 8.0
2.88E-04 3.84E-04 0.0000
40 40 2. 90. 0.0 6.0 295. 0.96 0.56 0.56 8.0
2.88E-04 3.84E-04 0.0000
41 41 2. 90. 0.0 6.0 295. 0.96 0.56 0.56 8.0
2.88E-04 3.84E-04 0.0000
42 42 2. 90. 0.0 6.0 295. 0.96 0.56 0.56 8.0
2.88E-04 3.84E-04 0.0000

43 43 2. 90. 0.0 6.0 295. 0.96 0.56 0.56 8.0
2.88E-04 3.84E-04 0.0000
44 44 2. 90. 0.0 6.0 295. 0.96 0.56 0.56 8.0
2.88E-04 3.84E-04 0.0000
45 45 2. 90. 0.0 6.0 295. 0.96 0.56 0.56 8.0
2.88E-04 3.84E-04 0.0000
46 46 2. 90. 0.0 6.0 295. 0.96 0.56 0.56 8.0
2.88E-04 3.84E-04 0.0000
47 47 2. 90. 0.0 6.0 295. 0.96 0.56 0.56 8.0
2.88E-04 3.84E-04 0.0000
48 48 2. 90. 0.0 6.0 295. 0.96 0.56 0.56 8.0
2.88E-04 3.84E-04 0.0000
49 49 2. 90. 0.0 6.0 295. 0.96 0.56 0.56 8.0
2.88E-04 3.84E-04 0.0000
50 50 140. 111. 0.0 6.5 298. 2.01 0.67 0.67 9.5
6.03E-04 8.04E-04 0.0000
51 51 140. 111. 0.0 6.5 298. 2.01 0.67 0.67 9.5
6.03E-04 8.04E-04 0.0000
52 52 140. 111. 0.0 6.5 298. 2.01 0.67 0.67 9.5
6.03E-04 8.04E-04 0.0000
53 53 140. 111. 0.0 6.5 298. 2.01 0.67 0.67 9.5
6.03E-04 8.04E-04 0.0000
54 54 142. 121. 0.0 6.8 298. 3.75 0.87 0.87 9.5
1.12E-03 1.50E-03 0.0000
55 55 142. 121. 0.0 6.8 298. 3.75 0.87 0.87 9.5
1.12E-03 1.50E-03 0.0000

Dato: 2013/02/08 OML-Multi PC-version 20030312/5.03
Side 3
Danmarks Miljøundersøgelser
Punktkilder.
------------
Kildedata:
HCHO Trµstø NO2
Nr ID X Y Z HS T(K) VOL DSI DSO HB
Q1 Q2 Q3
56 56 142. 121. 0.0 6.8 298. 3.75 0.87 0.87 9.5
1.12E-03 1.50E-03 0.0000
57 57 142. 121. 0.0 6.8 298. 3.75 0.87 0.87 9.5
1.12E-03 1.50E-03 0.0000
58 58 142. 121. 0.0 6.8 298. 3.75 0.87 0.87 9.5
1.12E-03 1.50E-03 0.0000
59 59 45. 213. 0.0 6.0 299. 0.85 0.34 0.34 6.5
2.55E-04 2.55E-04 0.0000
60 60 45. 213. 0.0 6.0 299. 0.85 0.34 0.34 6.5
2.55E-04 2.55E-04 0.0000
61 61 45. 213. 0.0 6.0 299. 0.85 0.34 0.34 6.5
2.55E-04 2.55E-04 0.0000
62 62 45. 213. 0.0 6.0 299. 0.85 0.34 0.34 6.5
2.55E-04 2.55E-04 0.0000
63 63 45. 213. 0.0 6.0 299. 0.85 0.34 0.34 6.5
2.55E-04 2.55E-04 0.0000
64 64 45. 213. 0.0 6.0 299. 0.85 0.34 0.34 6.5
2.55E-04 2.55E-04 0.0000
65 65 45. 213. 0.0 6.0 299. 0.85 0.34 0.34 6.5
2.55E-04 2.55E-04 0.0000
66 66 140. 207. 0.0 8.0 305. 0.83 0.34 0.34 8.5
2.49E-04 3.32E-04 0.0000
67 67 140. 207. 0.0 8.0 305. 0.83 0.34 0.34 8.5
2.49E-04 3.32E-04 0.0000
68 68 140. 207. 0.0 8.0 305. 0.83 0.34 0.34 8.5
2.49E-04 3.32E-04 0.0000
69 69 140. 207. 0.0 8.0 305. 0.83 0.34 0.34 8.5
2.49E-04 3.32E-04 0.0000
70 70 135. 315. 0.0 8.5 293. 0.33 0.56 0.56 20.0
9.90E-05 1.32E-04 0.0000
71 71 135. 315. 0.0 8.5 293. 0.33 0.56 0.56 20.0
9.90E-05 1.32E-04 0.0000
72 72 135. 315. 0.0 8.5 293. 0.33 0.56 0.56 20.0
9.90E-05 1.32E-04 0.0000
73 73 135. 315. 0.0 8.5 293. 0.33 0.56 0.56 20.0
9.90E-05 1.32E-04 0.0000
74 74 135. 315. 0.0 8.5 293. 0.33 0.56 0.56 20.0
9.90E-05 1.32E-04 0.0000
75 75 153. 223. 0.0 16.0 308. 7.18 0.90 0.90 14.0
7.18E-04 2.87E-03 0.0000
76 76 153. 225. 0.0 16.0 303. 15.68 1.25 1.25 14.0
7.84E-03 6.27E-03 0.0000
77 77 174. 209. 0.0 15.0 308. 3.00 0.62 0.62 14.0
9.00E-04 1.20E-03 0.0000

78 78 50. 20. 0.0 6.0 279. 0.28 0.17 0.17 6.0
8.40E-05 1.12E-04 0.0000
79 79 40. -43. 0.0 6.0 278. 0.14 0.10 0.10 6.0
4.20E-05 5.60E-05 0.0000
80 80 -35. 35. 0.0 4.0 292. 1.92 0.34 0.34 3.0
5.76E-04 5.76E-04 0.0000
81 81 -35. 35. 0.0 4.0 292. 1.92 0.34 0.34 3.0
5.76E-04 5.76E-04 0.0000
82 82 -35. 35. 0.0 4.0 292. 1.92 0.34 0.34 3.0
5.76E-04 5.76E-04 0.0000
83 83 -35. 35. 0.0 4.0 292. 1.92 0.34 0.34 3.0
5.76E-04 5.76E-04 0.0000
84 84 -35. 35. 0.0 4.0 292. 1.92 0.34 0.34 3.0
5.76E-04 5.76E-04 0.0000
85 85 -35. 35. 0.0 4.0 292. 1.92 0.34 0.34 3.0
5.76E-04 5.76E-04 0.0000
86 86 -35. 35. 0.0 4.0 292. 1.92 0.34 0.34 3.0
5.76E-04 5.76E-04 0.0000
87 87 135. 294. 0.0 40.0 363. 3.10 0.90 2.40 0.0
0.0000 0.0000 0.0000
88 88 135. 294. 0.0 40.0 363. 7.68 0.90 2.40 0.0
0.0000 0.0000 0.0000
89 89 135. 294. 0.0 40.0 363. 7.90 0.90 2.40 0.0
0.0000 0.0000 0.0000
90 90 131. 272. 0.0 40.0 368. 6.95 0.90 2.40 0.0
0.0000 0.0000 0.0000
91 91 131. 272. 0.0 40.0 368. 6.22 0.90 2.40 0.0
0.0000 0.0000 0.0000
92 92 131. 272. 0.0 40.0 368. 6.73 0.90 2.40 0.0
0.0000 0.0000 0.0000
93 Elfilter 128. 287. 0.0 35.0 63. 56.19 1.90 1.90 25.0
0.6181 1.1239 4.6080
94 kraft5 168. 311. 0.0 70.0 160. 15.28 1.42 2.20 0.0
0.0000 0.0000 0.0000
Tidsvariationer i emissionen fra punktkilder.
Emissionerne fra de enkelte punktkilder er konstant.
Afledte kildeparametre:
Kilde nr. Vertikal røggashastighed Buoyancy flux (termisk løft)
m/s (omtrentlig) m4/s3
1 7.9 0.8
2 5.4 0.4
3 9.3 0.4
4 7.9 0.8
5 5.2 0.4
6 5.1 0.5
7 5.0 0.4
8 5.0 0.4
9 5.0 0.4
10 0.0 0.2
11 5.5 0.5
12 12.8 0.3
13 0.0 0.8
14 0.0 0.3

15 0.0 0.7
16 0.0 0.6
17 0.0 0.4
18 0.0 0.2
19 7.9 0.1
20 0.0 3.1
21 0.0 1.2
22 0.0 1.2
23 0.0 1.2
24 0.0 1.5

Dato: 2013/02/08 OML-Multi PC-version 20030312/5.03
Side 4
Danmarks Miljøundersøgelser
Afledte kildeparametre:
Kilde nr. Vertikal røggashastighed Buoyancy flux (termisk løft)
m/s (omtrentlig) m4/s3
25 12.9 0.4
26 0.0 3.7
27 0.0 0.8
28 2.6 0.1
29 2.5 0.0
30 2.6 0.1
31 2.6 0.1
32 2.6 0.1
33 2.6 0.1
34 2.6 0.1
35 2.6 0.1
36 2.6 0.1
37 2.6 0.1
38 2.6 0.1
39 0.0 0.1
40 0.0 0.1
41 0.0 0.1
42 0.0 0.1
43 0.0 0.1
44 0.0 0.1
45 0.0 0.1
46 0.0 0.1
47 0.0 0.1
48 0.0 0.1
49 0.0 0.1
50 0.0 0.3
51 0.0 0.3
52 0.0 0.3
53 0.0 0.3
54 0.0 0.6
55 0.0 0.6
56 0.0 0.6
57 0.0 0.6
58 0.0 0.6
59 0.0 0.2
60 0.0 0.2
61 0.0 0.2
62 0.0 0.2
63 0.0 0.2
64 0.0 0.2
65 0.0 0.2
66 0.0 0.2
67 0.0 0.2
68 0.0 0.2
69 0.0 0.2
70 0.0 0.0
71 0.0 0.0
72 0.0 0.0

73 0.0 0.0
74 0.0 0.0
75 0.0 2.1
76 0.0 3.6
77 0.0 0.9
78 12.6 0.0
79 18.2 0.0
80 22.6 0.2
81 22.6 0.2
82 22.6 0.2
83 22.6 0.2
84 22.6 0.2
85 22.6 0.2
86 22.6 0.2
87 6.5 2.8
88 16.1 7.0
89 16.5 7.2
90 14.7 6.8
91 13.2 6.0
92 14.3 6.5
93 24.4 34.1
94 15.3 26.2

Dato: 2013/02/08 OML-Multi PC-version 20030312/5.03
Side 5
Danmarks Miljøundersøgelser
Retningsafhængige bygningsdata (kun retninger med bygningshjøde større end
nul er medtaget).
Kilde nr. 11:
Retning Højde[m] Afstand[m]
10 12.0 18.0
20 12.0 18.3
30 12.0 19.2
40 12.0 20.8
50 12.0 23.8
60 12.0 28.0
70 12.0 36.0
300 12.0 52.6
310 12.0 36.0
320 12.0 28.0
330 12.0 23.5
340 12.0 20.8
350 12.0 19.2
360 12.0 18.3
Kilde nr. 24:
Retning Højde[m] Afstand[m]
150 13.0 20.9
160 13.0 18.5
170 13.0 17.0
180 13.0 16.3
190 13.0 16.0
200 13.0 16.3
210 13.0 17.0
220 13.0 18.2
230 13.0 20.9
240 13.0 24.9
250 13.0 32.0
Kilde nr. 25:
Retning Højde[m] Afstand[m]
120 13.0 14.6
130 13.0 10.0
140 13.0 7.8
150 13.0 6.5
160 13.0 5.8
170 13.0 5.3
180 13.0 5.1
190 13.0 5.0
200 13.0 5.1
210 13.0 5.3
220 13.0 5.8
230 13.0 6.5
240 13.0 7.8
250 13.0 10.0
260 13.0 14.6
270 13.0 28.8

Kilde nr. 39:
Retning Højde[m] Afstand[m]
10 12.0 18.0
20 12.0 18.3
30 12.0 19.2
40 12.0 20.8
50 12.0 23.5
60 12.0 28.0
70 12.0 36.0
80 12.0 52.6
300 12.0 52.6
310 12.0 36.0
320 12.0 28.0
330 12.0 23.5
340 12.0 20.8
350 12.0 19.2
360 12.0 18.3
Kilde nr. 40:
Retning Højde[m] Afstand[m]
10 12.0 18.0
20 12.0 18.3
30 12.0 19.2
40 12.0 20.8
50 12.0 23.5
60 12.0 28.0

Dato: 2013/02/08 OML-Multi PC-version 20030312/5.03
Side 6
Danmarks Miljøundersøgelser
Kilde nr. 40:
Retning Højde[m] Afstand[m]
70 12.0 36.0
80 12.0 52.6
300 12.0 52.6
310 12.0 36.0
320 12.0 28.0
330 12.0 23.5
340 12.0 20.8
350 12.0 19.2
360 12.0 18.3
Kilde nr. 41:
Retning Højde[m] Afstand[m]
10 12.0 18.0
20 12.0 18.3
30 12.0 19.2
40 12.0 20.8
50 12.0 23.5
60 12.0 28.0
70 12.0 36.0
80 12.0 52.6
300 12.0 52.6
310 12.0 36.0
320 12.0 28.0
330 12.0 23.5
340 12.0 20.8
350 12.0 19.2
360 12.0 18.3
Kilde nr. 42:
Retning Højde[m] Afstand[m]
10 12.0 18.0
20 12.0 18.3
30 12.0 19.2
40 12.0 20.8
50 12.0 23.5
60 12.0 28.0
70 12.0 36.0
80 12.0 52.6
300 12.0 52.6
310 12.0 36.0
320 12.0 28.0
330 12.0 23.5
340 12.0 20.8
350 12.0 19.2
360 12.0 18.3
Kilde nr. 43:
Retning Højde[m] Afstand[m]
10 12.0 18.0
20 12.0 18.3
30 12.0 19.2

40 12.0 20.8
50 12.0 23.5
60 12.0 28.0
70 12.0 36.0
80 12.0 52.6
300 12.0 52.6
310 12.0 36.0
320 12.0 28.0
330 12.0 23.5
340 12.0 20.8
350 12.0 19.2
360 12.0 18.3
Kilde nr. 44:
Retning Højde[m] Afstand[m]
10 12.0 18.0
20 12.0 18.3
30 12.0 19.2
40 12.0 20.8
50 12.0 23.5
60 12.0 28.0
70 12.0 36.0
80 12.0 52.6
300 12.0 52.6
310 12.0 36.0
320 12.0 28.0

Dato: 2013/02/08 OML-Multi PC-version 20030312/5.03
Side 7
Danmarks Miljøundersøgelser
Kilde nr. 44:
Retning Højde[m] Afstand[m]
330 12.0 23.5
340 12.0 20.8
350 12.0 19.2
360 12.0 18.3
Kilde nr. 45:
Retning Højde[m] Afstand[m]
10 12.0 18.0
20 12.0 18.3
30 12.0 19.2
40 12.0 20.8
50 12.0 23.5
60 12.0 28.0
70 12.0 36.0
80 12.0 52.6
300 12.0 52.6
310 12.0 36.0
320 12.0 28.0
330 12.0 23.5
340 12.0 20.8
350 12.0 19.2
360 12.0 18.3
Kilde nr. 46:
Retning Højde[m] Afstand[m]
10 12.0 18.0
20 12.0 18.3
30 12.0 19.2
40 12.0 20.8
50 12.0 23.5
60 12.0 28.0
70 12.0 36.0
80 12.0 52.6
300 12.0 52.6
310 12.0 36.0
320 12.0 28.0
330 12.0 23.5
340 12.0 20.8
350 12.0 19.2
360 12.0 18.3
Kilde nr. 47:
Retning Højde[m] Afstand[m]
10 12.0 18.0
20 12.0 18.3
30 12.0 19.2
40 12.0 20.8
50 12.0 23.5
60 12.0 28.0
70 12.0 36.0
80 12.0 52.6

300 12.0 52.6
310 12.0 36.0
320 12.0 28.0
330 12.0 23.5
340 12.0 20.8
350 12.0 19.2
360 12.0 18.3
Kilde nr. 48:
Retning Højde[m] Afstand[m]
10 12.0 18.0
20 12.0 18.3
30 12.0 19.2
40 12.0 20.8
50 12.0 23.5
60 12.0 28.0
70 12.0 36.0
80 12.0 52.6
300 12.0 52.6
310 12.0 36.0
320 12.0 28.0
330 12.0 23.5
340 12.0 20.8
350 12.0 19.2
360 12.0 18.3

Dato: 2013/02/08 OML-Multi PC-version 20030312/5.03
Side 8
Danmarks Miljøundersøgelser
Kilde nr. 49:
Retning Højde[m] Afstand[m]
10 12.0 18.0
20 12.0 18.3
30 12.0 19.2
40 12.0 20.8
50 12.0 23.5
60 12.0 28.0
70 12.0 36.0
80 12.0 52.6
300 12.0 52.6
310 12.0 36.0
320 12.0 28.0
330 12.0 23.5
340 12.0 20.8
350 12.0 19.2
360 12.0 18.3
Kilde nr. 66:
Retning Højde[m] Afstand[m]
30 14.0 16.0
40 14.0 12.5
50 14.0 10.5
60 14.0 8.0
70 14.0 7.5
80 14.0 6.0
90 14.0 6.0
100 14.0 10.0
110 14.0 11.0
120 14.0 12.0
Kilde nr. 67:
Retning Højde[m] Afstand[m]
30 14.0 16.0
40 14.0 12.5
50 14.0 10.5
60 14.0 8.0
70 14.0 7.5
80 14.0 6.0
90 14.0 6.0
100 14.0 10.0
110 14.0 11.0
120 14.0 12.0
Kilde nr. 68:
Retning Højde[m] Afstand[m]
30 14.0 16.0
40 14.0 12.5
50 14.0 10.5
60 14.0 8.0
70 14.0 7.5
80 14.0 6.0

90 14.0 6.0
100 14.0 10.0
110 14.0 11.0
120 14.0 12.0
Kilde nr. 69:
Retning Højde[m] Afstand[m]
30 14.0 16.0
40 14.0 12.5
50 14.0 10.5
60 14.0 8.0
70 14.0 7.5
80 14.0 6.0
90 14.0 6.0
100 14.0 10.0
110 14.0 11.0
120 14.0 12.0
Kilde nr. 87:
Retning Højde[m] Afstand[m]
10 18.7 31.0
20 18.7 31.5
340 13.5 17.0
350 18.7 33.0
360 18.7 31.5

Dato: 2013/02/08 OML-Multi PC-version 20030312/5.03
Side 9
Danmarks Miljøundersøgelser
Kilde nr. 88:
Retning Højde[m] Afstand[m]
10 18.7 31.0
20 18.7 31.5
340 13.5 17.0
350 18.7 33.0
360 18.7 31.5
Kilde nr. 89:
Retning Højde[m] Afstand[m]
10 18.7 31.0
20 18.7 31.5
340 13.5 17.0
350 18.7 33.0
360 18.7 31.5

Dato: 2013/02/08 OML-Multi PC-version 20030312/5.03
Side 10
Danmarks Miljøundersøgelser
Side til advarsler.
***************** ADVARSEL ****************
ADVARSEL FRA OML-MULTI:
Mindst en receptor er placeret tæt på en bygning
i dennes indflydelsesområde.
Fundet første gang for receptor nr. 161 og en
bygning beskrevet i forbindelse med kilde nr. 11.
Resultater fra sådanne receptorer er behæftet med
betydelig usikkerhed.

Dato: 2013/02/08 OML-Multi PC-version 20030312/5.03
Side 11
Danmarks Miljøundersøgelser
HCHO Periode: 760101-761231
------------------------------------------------------------------------
Maksima af månedlige 99%-fraktiler (µg/m3)
----------------------------------------------------------------------
Retning Afstand (m)
(grader) 175 200 225 250 275 300 350 500 750 1500
----------------------------------------------------------------------
0 16 14 12 12 11 11 11 10 7 3
10 18 17 15 14 13 12 11 10 7 3
20 47 32 24 19 15 13 13 12 8 3
30 24 20 18 16 15 15 14 11 8 3
40 20 16 14 14 14 14 15 11 7 3
50 17 15 14 14 14 14 14 10 7 3
60 18 15 16 15 15 15 14 11 7 3
70 18 17 16 16 15 14 13 11 8 3
80 16 17 16 15 14 14 13 10 7 3
90 14 14 14 13 14 14 14 9 7 3
100 14 13 13 13 12 11 11 8 6 2
110 11 11 12 12 12 12 11 8 6 2
120 11 11 11 11 10 9 9 8 5 3
130 10 10 10 10 10 10 9 7 4 2
140 9 9 9 9 9 9 9 7 5 2
150 10 10 10 10 10 9 9 7 5 2
160 11 11 10 10 9 9 8 7 5 2
170 13 12 11 11 10 10 9 7 5 2
180 15 14 13 13 12 12 11 9 6 2
190 15 13 13 13 13 12 11 8 6 3
200 13 13 13 12 12 12 11 8 5 2
210 12 11 11 11 11 11 11 9 5 2
220 11 12 11 11 11 10 9 8 6 3
230 30 20 14 13 12 12 12 9 6 3
240 11 13 11 11 10 11 11 10 7 3
250 10 11 10 12 12 12 11 10 7 3
260 11 10 11 11 12 12 10 9 7 3
270 11 10 10 11 12 12 12 10 7 3
280 10 12 14 14 14 12 12 11 8 3
290 14 13 13 14 14 14 14 11 7 3
300 14 14 14 14 14 15 14 11 7 3
310 13 13 13 14 15 14 14 12 8 3
320 12 12 13 13 14 14 14 12 7 3
330 11 10 10 10 11 11 13 10 6 3
340 12 10 10 10 10 11 11 10 8 5
350 13 12 12 11 11 11 10 9 7 4
----------------------------------------------------------------------
Maksimum= 46.92 i afstand 175 m og retning 20 grader i måned 11.

Dato: 2013/02/08 OML-Multi PC-version 20030312/5.03
Side 12
Danmarks Miljøundersøgelser
Trµstø Periode: 760101-761231
------------------------------------------------------------------------
Maksima af månedlige 99%-fraktiler (µg/m3)
----------------------------------------------------------------------
Retning Afstand (m)
(grader) 175 200 225 250 275 300 350 500 750 1500
----------------------------------------------------------------------
0 12 13 15 15 16 16 19 17 11 4
10 14 16 18 18 18 20 18 17 12 5
20 19 17 18 19 20 21 20 19 13 6
30 18 17 21 21 21 22 22 19 13 5
40 18 19 19 20 20 21 22 18 12 4
50 20 20 22 21 22 21 21 17 12 4
60 21 20 21 22 22 21 21 18 12 6
70 23 22 22 23 23 21 21 18 14 5
80 22 24 24 23 22 21 20 16 11 6
90 22 23 22 21 21 21 22 15 10 5
100 22 21 21 22 20 19 18 14 10 4
110 17 19 19 20 21 21 18 13 9 4
120 18 17 18 18 15 14 14 12 9 5
130 16 17 18 18 17 16 14 11 7 3
140 13 13 14 14 14 14 14 11 8 4
150 15 16 16 15 15 15 15 13 8 4
160 13 13 14 13 13 13 13 11 7 3
170 19 18 17 17 16 16 14 10 7 3
180 24 23 22 21 21 20 18 15 9 4
190 22 23 22 22 21 20 18 14 9 4
200 22 22 22 21 20 20 19 14 9 4
210 21 19 18 18 19 18 18 15 8 3
220 18 20 19 19 18 16 13 13 10 4
230 40 25 20 20 20 19 19 16 11 5
240 15 18 16 18 16 17 19 16 12 5
250 13 16 16 19 19 20 18 16 12 5
260 15 15 17 18 18 20 17 15 12 5
270 15 15 16 17 18 19 20 17 12 6
280 12 18 22 22 23 20 20 18 12 5
290 21 21 21 22 23 23 23 19 13 5
300 21 22 23 23 24 24 24 19 13 5
310 20 21 20 23 24 24 24 20 13 5
320 19 20 22 22 23 23 24 20 12 4
330 15 14 15 15 18 19 21 16 11 5
340 16 15 16 16 18 19 20 16 13 8
350 10 10 12 14 15 16 16 15 12 7
----------------------------------------------------------------------
Maksimum= 39.98 i afstand 175 m og retning 230 grader i måned 11.

Dato: 2013/02/08 OML-Multi PC-version 20030312/5.03
Side 13
Danmarks Miljøundersøgelser
NO2 Periode: 760101-761231
------------------------------------------------------------------------
Maksima af månedlige 99%-fraktiler (µg/m3)
----------------------------------------------------------------------
Retning Afstand (m)
(grader) 175 200 225 250 275 300 350 500 750 1500
----------------------------------------------------------------------
0 46 48 57 59 60 60 72 64 42 17
10 56 65 70 70 70 77 71 66 44 18
20 62 67 72 74 80 82 78 75 50 22
30 59 66 82 84 82 85 83 75 50 19
40 71 72 75 80 76 79 86 71 48 17
50 76 77 82 82 81 81 82 66 47 16
60 70 73 76 81 81 77 78 69 45 21
70 80 80 81 81 81 80 77 68 52 19
80 80 86 86 85 79 76 75 59 42 21
90 77 81 80 77 75 76 84 56 39 19
100 79 76 76 79 76 71 66 52 37 14
110 59 66 69 76 79 77 67 50 36 14
120 65 63 64 64 54 50 53 44 32 17
130 58 61 63 62 60 58 54 41 25 10
140 44 47 51 47 47 50 43 40 30 14
150 52 55 55 54 55 55 56 47 31 14
160 41 44 46 44 43 43 43 39 27 12
170 67 65 63 60 57 56 52 39 27 12
180 81 82 79 76 74 73 67 56 36 14
190 81 84 83 79 80 78 71 53 36 14
200 87 86 85 83 78 75 72 54 35 14
210 85 74 73 68 71 68 68 56 31 13
220 72 77 74 75 66 57 46 49 38 17
230 47 57 66 71 73 69 74 60 41 18
240 61 70 59 70 63 65 73 63 44 19
250 48 61 63 75 75 78 67 63 45 18
260 58 57 64 68 73 77 66 60 46 21
270 58 53 58 61 72 71 77 65 46 21
280 42 65 85 85 89 79 75 68 48 18
290 82 81 79 87 89 89 89 73 49 21
300 81 84 86 87 90 91 93 74 50 18
310 74 76 73 85 90 90 92 79 52 18
320 65 71 79 80 85 87 91 78 47 17
330 51 47 50 53 62 69 78 64 44 19
340 55 53 54 59 66 71 75 63 49 32
350 32 34 45 53 57 61 63 55 44 29
----------------------------------------------------------------------
Maksimum= 92.96 i afstand 350 m og retning 300 grader i måned 10.

Dato: 2013/02/08 OML-Multi PC-version 20030312/5.03
Side 1
Danmarks Miljøundersøgelser
Licens til COWI A/S, Århus, Jens Christian Skous
vej
Meteorologiske spredningsberegninger er udført for følgende periode (lokal
standard tid):
Start af beregningen = 760101 kl. 1
Slut på beregningen (incl.) = 761231 kl. 24
Meteorologiske data er fra: Kastrup
Koordinatsystem.
Der er anvendt et x,y-koordinatsystem med x-akse mod øst (90 grader) og yakse
mod nord (0 grader).
Enheden er meter. Systemet er fælles for receptorer og kilder. Origo kan
fastlægges frit, fx. i
skorstensfoden for den mest dominerende kilde eller som i UTM-systemet.
Receptordata.
Ruhedslængde, z0 = 0.300 m
Største terrænhældning = 0 grader
Receptorerne er beliggende med 10 graders interval i 10 koncentriske cirkler
med centrum x,y: 150., 200.
og radierne (m): 175. 200. 225. 250. 275.
300. 350. 500. 750. 1500.
Alle terrænhøjder = 0.0 m.
Alle receptorhøjder = 1.5 m.

Dato: 2013/02/08 OML-Multi PC-version 20030312/5.03
Side 2
Danmarks Miljøundersøgelser
Forkortelser benyttet for kildeparametrene:
Nr.....: Internt kildenummer
ID.....: Tekst til identificering af kilde
X......: X-koordinat for kilde [m]
Y......: Y-koordinat for kilde [m]
Z......: Terrænkote for skorstensfod [m]
HS.....: Skorstenshøjde over terræn [m]
T......: Temperatur af røggas [Kelvin]/[Celsius]
VOL....: Volumenmængde af røggas [normal m3/sek]
DSO....: Ydre diameter af skorstenstop [m]
DSI....: Indre diameter af skorstenstop [m]
HB.....: Generel beregningsmæssig bygningshøjde [m]
Qi.....: Emission af stof nr. 'i' [gram/sek]
Punktkilder.
------------
Kildedata:
TOC Stof 2 Stof 3
Nr ID X Y Z HS T(C) VOL DSI DSO HB
Q1 Q2 Q3
1 1 128. 287. 0.0 35.0 63. 56.19 1.90 1.90 25.0
0.3372 0.0000 0.0000
Tidsvariationer i emissionen fra punktkilder.
Emissionerne fra de enkelte punktkilder er konstant.
Afledte kildeparametre:
Kilde nr. Vertikal røggashastighed Buoyancy flux (termisk løft)
m/s (omtrentlig) m4/s3
1 24.4 34.1
Der er ingen retningsafhængige bygningsdata.

Dato: 2013/02/08 OML-Multi PC-version 20030312/5.03
Side 3
Danmarks Miljøundersøgelser
Side til advarsler.

Dato: 2013/02/08 OML-Multi PC-version 20030312/5.03
Side 4
Danmarks Miljøundersøgelser
TOC Periode: 760101-761231
------------------------------------------------------------------------
Maksima af månedlige 99%-fraktiler (µg/m3)
----------------------------------------------------------------------
Retning Afstand (m)
(grader) 175 200 225 250 275 300 350 500 750 1500
----------------------------------------------------------------------
0 3 4 4 4 4 4 5 5 3 1
10 4 5 5 5 5 6 5 5 3 1
20 5 5 5 5 6 6 6 5 4 2
30 4 5 6 6 6 6 6 5 4 1
40 5 5 5 6 6 6 6 5 4 1
50 6 6 6 6 6 6 6 5 3 1
60 5 5 6 6 6 6 6 5 3 2
70 6 6 6 6 6 6 6 5 4 1
80 6 6 6 6 6 6 5 4 3 2
90 6 6 6 6 5 6 6 4 3 1
100 6 6 6 6 6 5 5 4 3 1
110 4 5 5 6 6 6 5 4 3 1
120 5 5 5 5 4 4 4 3 2 1
130 4 4 5 5 4 4 4 3 2 1
140 3 3 4 3 3 4 3 3 2 1
150 4 4 4 4 4 4 4 3 2 1
160 3 3 3 3 3 3 3 3 2 1
170 5 5 5 4 4 4 4 3 2 1
180 6 6 6 6 5 5 5 4 3 1
190 6 6 6 6 6 6 5 4 3 1
200 6 6 6 6 6 6 5 4 3 1
210 6 5 5 5 5 5 5 4 2 1
220 5 6 5 5 5 4 3 4 3 1
230 3 4 5 5 5 5 5 4 3 1
240 4 5 4 5 5 5 5 5 3 1
250 4 4 5 5 5 6 5 5 3 1
260 4 4 5 5 5 6 5 4 3 2
270 4 4 4 4 5 5 6 5 3 2
280 3 5 6 6 7 6 5 5 3 1
290 6 6 6 6 7 7 7 5 4 2
300 6 6 6 6 7 7 7 5 4 1
310 5 6 5 6 7 7 7 6 4 1
320 5 5 6 6 6 6 7 6 3 1
330 4 3 4 4 5 5 6 5 3 1
340 4 4 4 4 5 5 5 5 4 2
350 2 2 3 4 4 4 5 4 3 2
----------------------------------------------------------------------
Maksimum= 6.80 i afstand 350 m og retning 300 grader i måned 10.

Ansøgning om miljøgodkendelse af nyt filteranlæg
Bilag E Analyse af flyveaske
O:\miljø\Ansøgninger\2013 Tilslutning af K5 til elfilter\2013 04 05 Svar på supplerende spørgsmål\Miljoansogning Novopan-rev03 04 13.docx
.
38

Resultatark 2008 v. 1A Udarbejdet d. 03-04-2013
VIRKSOMHED: Novopan A/S
SAGSNR: 206 882
2013
Alle de anførte støjdata er i dB(A) re. 20 m Pa Trin 1 (med mobil flishugger)
BASERET PÅ OPLYSNINGER DRIFTSTID I % AF DÆMPNING STØJIMMISSION STØJBIDRAG VED STANDARD-
OM DRIFTSTID 8 t 1 t 1/2 t I dB(A) R2A R3A R4A R5 100 % DRIFT USIKKERHED
STØJKILDE DAG AFTEN NAT DAG AFTEN NAT DAG AFTEN NAT DAG AFTEN NAT DAG AFTEN NAT R2A R3A R4A R5 ± dB
100 Porte05F.00 - Port lukket øst 100 100 100 0 16,2 16,2 16,2 0,0 0,0 0,0 9,8 9,8 9,8 0,0 0,0 0,0 16,2 -3,4 9,8 -1,3 3,0
101 Porte05P.00 - Port lukket vest 100 100 100 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 1,9 1,9 1,9 -2,1 -9,3 -19,8 1,9 3,0
103 Novth05A.02 - HJV500 100 100 100 0 8,9 8,9 8,9 14,7 14,7 14,7 7,0 7,0 7,0 11,7 11,7 11,7 8,9 14,7 7 11,7 3,0
104 Novth05A.01 - HJV500 100 100 100 0 9,1 9,1 9,1 17,0 17,0 17,0 7,5 7,5 7,5 11,5 11,5 11,5 9,1 17 7,5 11,5 3,0
105 Novth05A.00 - HJV500 100 100 100 0 9,3 9,3 9,3 17,4 17,4 17,4 7,4 7,4 7,4 12,4 12,4 12,4 9,3 17,4 7,4 12,4 3,0
113 Bund af silo 100 100 100 0 6,5 6,5 6,5 5,1 5,1 5,1 8,3 8,3 8,3 5,2 5,2 5,2 6,5 5,1 8,3 5,2 3,0
114 Venti05V.01 0 0 0 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 13,2 15,5 -0,1 12,2 3,0
115 70sko05A.00 70 m skorsten 0 0 0 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 33,5 33 35,4 32 3,0
121 DampA05A.01 Dampafkast 100 100 100 0 13,2 13,2 13,2 12,7 12,7 12,7 8,6 8,6 8,6 12,5 12,5 12,5 13,2 12,7 8,6 12,5 3,0
124 Kølet05.00 - Køletårn (nedlægges) 0 0 0 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 33,7 30,1 19 27,7 3,0
125 Filts05Ø.00 Indsug filter 100 100 100 0 0,0 0,0 0,0 6,9 6,9 6,9 0,0 0,0 0,0 0,0 0,0 0,0 -2,6 6,9 -4,4 -0,1 3,0
126 Venti05V.00 100 100 100 0 8,1 8,1 8,1 26,0 26,0 26,0 13,3 13,3 13,3 7,2 7,2 7,2 8,1 26 13,3 7,2 3,0
127 Åbning v. rør 100 100 100 0 12,0 12,0 12,0 14,9 14,9 14,9 20,6 20,6 20,6 14,2 14,2 14,2 12 14,9 20,6 14,2 3,0
128 Bund silo 100 100 100 0 2,7 2,7 2,7 1,5 1,5 1,5 5,7 5,7 5,7 0,4 0,4 0,4 2,7 1,5 5,7 0,4 3,0
201 Filt511V.01 - Ventilator 13 100 100 100 0 12,4 12,4 12,4 7,8 7,8 7,8 11,3 11,3 11,3 8,1 8,1 8,1 12,4 7,8 11,3 8,1 3,0
202 Filt511V.00 - Ventilator 10 100 100 100 0 12,8 12,8 12,8 10,1 10,1 10,1 10,8 10,8 10,8 9,2 9,2 9,2 12,8 10,1 10,8 9,2 3,0
203 Ventilator 8 filter 4 100 100 100 0 20,3 20,3 20,3 10,2 10,2 10,2 16,6 16,6 16,6 11,3 11,3 11,3 20,3 10,2 16,6 11,3 3,0
206 Filt311V.01 Ventilator 5 100 100 100 0 17,4 17,4 17,4 18,6 18,6 18,6 19,6 19,6 19,6 15,0 15,0 15,0 17,4 18,6 19,6 15 3,0
209 Filt212V.02 Ventilator 2 100 100 100 0 21,7 21,7 21,7 19,5 19,5 19,5 11,4 11,4 11,4 18,9 18,9 18,9 21,7 19,5 11,4 18,9 3,0
228 Sugbl12V.00 Sugetr. Tella 100 100 0 0 36,6 36,6 0,0 33,7 33,7 0,0 27,9 27,9 0,0 36,2 36,2 0,0 36,6 33,7 27,9 36,2 3,0
230 Filt611V.00 Ventilator 19 100 100 100 0 16,9 16,9 16,9 15,8 15,8 15,8 21,7 21,7 21,7 11,4 11,4 11,4 16,9 15,8 21,7 11,4 3,0
231 Afkast filter 100 100 100 0 21,3 21,3 21,3 17,4 17,4 17,4 21,8 21,8 21,8 17,7 17,7 17,7 21,3 17,4 21,8 17,7 3,0
232 Ventilator fillter 6 100 100 100 0 17,2 17,2 17,2 5,9 5,9 5,9 0,0 0,0 0,0 5,2 5,2 5,2 17,2 5,9 -1,8 5,2 3,0
233 Ventilator 15 100 100 100 0 9,9 9,9 9,9 13,9 13,9 13,9 20,3 20,3 20,3 9,3 9,3 9,3 9,9 13,9 20,3 9,3 3,0
235 Saxlund filter 100 100 100 0 32,0 32,0 32,0 25,9 25,9 25,9 24,4 24,4 24,4 19,8 19,8 19,8 32 25,9 24,4 19,8 3,0
236 Ventilatorer mm 100 100 100 0 19,0 19,0 19,0 14,2 14,2 14,2 1,9 1,9 1,9 16,8 16,8 16,8 19 14,2 1,9 16,8 3,0
244 Silo 14 Bund af silo 100 100 100 0 17,5 17,5 17,5 14,0 14,0 14,0 6,2 6,2 6,2 16,2 16,2 16,2 17,5 14 6,2 16,2 3,0
248 TraRø11R.01 Rør til filter 100 100 100 15 8,7 8,7 8,7 5,7 5,7 5,7 3,9 3,9 3,9 18,2 18,2 18,2 23,7 20,7 18,9 33,2 3,0
249 Afk511A.01 -Afkast 1 filter 5 100 100 100 15 15,2 15,2 15,2 1,2 1,2 1,2 0,0 0,0 0,0 12,2 12,2 12,2 30,2 16,2 10,6 27,2 3,0
250 Afk511A.00 -Afkast 2 filter 5 100 100 100 15 10,3 10,3 10,3 0,0 0,0 0,0 0,0 0,0 0,0 8,1 8,1 8,1 25,3 11,8 5,8 23,1 3,0
251 Afk511A.02 -Afkast 3 filter 5 100 100 100 15 11,9 11,9 11,9 0,0 0,0 0,0 0,0 0,0 0,0 9,6 9,6 9,6 26,9 13 6,8 24,6 3,0
252 Afk511A.02 -Afkast 4 filter 5 100 100 100 15 13,1 13,1 13,1 0,0 0,0 0,0 0,0 0,0 0,0 10,8 10,8 10,8 28,1 14,4 8,2 25,8 3,0
253a Rør Ø250 100 100 100 15 13,1 13,1 13,1 3,3 3,3 3,3 0,0 0,0 0,0 10,9 10,9 10,9 28,1 18,3 11,2 25,9 3,0
253b Rør Ø200 100 100 100 15 10,4 10,4 10,4 1,6 1,6 1,6 0,0 0,0 0,0 8,5 8,5 8,5 25,4 16,6 10,9 23,5 3,0
255 BezDS12Ø.00 Sigte 100 100 100 0 31,2 31,2 31,2 20,6 20,6 20,6 16,0 16,0 16,0 26,5 26,5 26,5 31,2 20,6 16 26,5 3,0
259 Rør ved cykloner 100 100 100 15 24,7 24,7 24,7 8,9 8,9 8,9 0,0 0,0 0,0 20,9 20,9 20,9 39,7 23,9 8,7 35,9 3,0
261 Ventilator 14 100 100 100 0 13,7 13,7 13,7 9,0 9,0 9,0 8,4 8,4 8,4 9,5 9,5 9,5 13,7 9 8,4 9,5 3,0
266 Ventilator PAL vindsigte 100 100 100 0 25,3 25,3 25,3 12,5 12,5 12,5 13,4 13,4 13,4 12,0 12,0 12,0 25,3 12,5 13,4 12 3,0
267 Afkast filter 100 100 100 0 34,6 34,6 34,6 15,3 15,3 15,3 5,6 5,6 5,6 18,5 18,5 18,5 34,6 15,3 5,6 18,5 3,0
268 PAL vindsigte 100 100 100 0 18,4 18,4 18,4 18,3 18,3 18,3 17,5 17,5 17,5 5,5 5,5 5,5 18,4 18,3 17,5 5,5 3,0
271 PAL plansigte 100 100 100 0 25,9 25,9 25,9 18,9 18,9 18,9 11,1 11,1 11,1 22,0 22,0 22,0 25,9 18,9 11,1 22 3,0
274 Indsugning DS 3 mølle 100 100 100 0 17,3 17,3 17,3 0,0 0,0 0,0 0,0 0,0 0,0 14,9 14,9 14,9 17,3 -1,3 -2,1 14,9 3,0
275 Ventilator DS3 mølle 100 100 100 0 16,6 16,6 16,6 7,4 7,4 7,4 9,3 9,3 9,3 12,5 12,5 12,5 16,6 7,4 9,3 12,5 3,0
279 Plansigte 2009 100 100 100 0 33,0 33,0 33,0 15,9 15,9 15,9 7,0 7,0 7,0 24,2 24,2 24,2 33 15,9 7 24,2 3,0
280a Bygning facade N 100 100 100 0 13,5 13,5 13,5 13,5 13,5 13,5 19,0 19,0 19,0 18,4 18,4 18,4 13,5 13,5 19 18,4 3,0
280b Tag af bygning 100 100 100 0 12,8 12,8 12,8 16,9 16,9 16,9 14,4 14,4 14,4 20,0 20,0 20,0 12,8 16,9 14,4 20 3,0
280c Bygning Ø 100 100 100 0 10,5 10,5 10,5 11,6 11,6 11,6 16,6 16,6 16,6 9,6 9,6 9,6 10,5 11,6 16,6 9,6 3,0
281 Ventilator 11 100 100 100 0 11,8 11,8 11,8 10,4 10,4 10,4 14,0 14,0 14,0 8,5 8,5 8,5 11,8 10,4 14 8,5 3,0
282 Ventilator 100 100 100 0 15,2 15,2 15,2 15,0 15,0 15,0 18,7 18,7 18,7 12,3 12,3 12,3 15,2 15 18,7 12,3 3,0
283 Motor v silo 100 100 100 0 10,2 10,2 10,2 10,2 10,2 10,2 2,7 2,7 2,7 7,4 7,4 7,4 10,2 10,2 2,7 7,4 3,0
284 Rør Ø 250 v filter 100 100 100 15 13,7 13,7 13,7 5,7 5,7 5,7 5,5 5,5 5,5 10,8 10,8 10,8 28,7 20,7 20,5 25,8 3,0
285 Ventilator v. Dantherm filter 100 100 100 0 19,3 19,3 19,3 9,1 9,1 9,1 7,7 7,7 7,7 15,3 15,3 15,3 19,3 9,1 7,7 15,3 3,0
286 Rør ved silo 8 100 100 100 15 16,5 16,5 16,5 4,1 4,1 4,1 3,5 3,5 3,5 2,0 2,0 2,0 31,5 19,1 18,5 17 3,0
287 Ventilator 6 100 100 100 0 15,0 15,0 15,0 0,0 0,0 0,0 10,6 10,6 10,6 6,4 6,4 6,4 15 0 10,6 6,4 3,0
288 Ventilator 1 100 100 100 0 17,7 17,7 17,7 13,2 13,2 13,2 7,1 7,1 7,1 9,9 9,9 9,9 17,7 13,2 7,1 9,9 3,0
289 Ventilator DISA 100 100 100 0 14,4 14,4 14,4 8,5 8,5 8,5 1,5 1,5 1,5 5,5 5,5 5,5 14,4 8,5 1,5 5,5 3,0
290 Rør 100 100 100 15 18,8 18,8 18,8 11,9 11,9 11,9 7,0 7,0 7,0 10,4 10,4 10,4 33,8 26,9 22 25,4 3,0
292 Ventilator 100 100 100 0 20,0 20,0 20,0 2,8 2,8 2,8 0,3 0,3 0,3 8,6 8,6 8,6 20 2,8 0,3 8,6 3,0
293 Indsugning 100 100 100 0 9,5 9,5 9,5 17,0 17,0 17,0 2,8 2,8 2,8 8,6 8,6 8,6 9,5 17 2,8 8,6 3,0
294 Indsugning 100 100 100 0 22,8 22,8 22,8 17,1 17,1 17,1 3,1 3,1 3,1 9,9 9,9 9,9 22,8 17,1 3,1 9,9 3,0
295 Bezner sigte 100 100 100 0 22,4 22,4 22,4 21,6 21,6 21,6 12,8 12,8 12,8 15,0 15,0 15,0 22,4 21,6 12,8 15 3,0
296 Ventilator 100 100 100 0 16,0 16,0 16,0 11,7 11,7 11,7 0,0 0,0 0,0 7,3 7,3 7,3 16 11,7 -1,3 7,3 3,0
297a Cykloner mm (3-6 m) 100 100 100 15 22,2 22,2 22,2 3,3 3,3 3,3 0,0 0,0 0,0 5,8 5,8 5,8 37,2 18,3 11 20,8 3,0
297b Cykloner mm (6-9 m) 100 100 100 15 22,5 22,5 22,5 9,2 9,2 9,2 0,0 0,0 0,0 6,5 6,5 6,5 37,5 24,2 12,2 21,5 3,0
297c Cykloner mm (9-12 m) 100 100 100 15 22,3 22,3 22,3 17,9 17,9 17,9 0,0 0,0 0,0 8,4 8,4 8,4 37,3 32,9 14,2 23,4 3,0
298 PAL sigte - nordende 100 100 100 0 26,6 26,6 26,6 14,0 14,0 14,0 9,2 9,2 9,2 15,9 15,9 15,9 26,6 14 9,2 15,9 3,0
299-001 Ventilator filter 17 100 100 100 0 18,0 18,0 18,0 15,2 15,2 15,2 2,9 2,9 2,9 11,3 11,3 11,3 18 15,2 2,9 11,3 3,0
299-002 Rør 100 100 100 15 18,6 18,6 18,6 0,0 0,0 0,0 0,0 0,0 0,0 14,1 14,1 14,1 33,6 13,1 0,7 29,1 3,0
300 Afkast Conti 100 100 100 0 13,2 13,2 13,2 14,5 14,5 14,5 10,2 10,2 10,2 12,6 12,6 12,6 13,2 14,5 10,2 12,6 3,0
301 Conti11A.00 Afkast 100 100 100 0 10,6 10,6 10,6 7,8 7,8 7,8 4,1 4,1 4,1 7,0 7,0 7,0 10,6 7,8 4,1 7 3,0
302 Conti11A.01 Afkast 100 100 100 0 12,9 12,9 12,9 6,6 6,6 6,6 2,7 2,7 2,7 5,5 5,5 5,5 12,9 6,6 2,7 5,5 3,0
303 Conti11A.02 Afkast 100 100 100 0 12,8 12,8 12,8 14,4 14,4 14,4 2,0 2,0 2,0 4,8 4,8 4,8 12,8 14,4 2 4,8 3,0
304 Conti11A.03 Afkast 100 100 100 0 11,9 11,9 11,9 5,7 5,7 5,7 1,4 1,4 1,4 4,4 4,4 4,4 11,9 5,7 1,4 4,4 3,0
305 Conti11A.04 Afkast 100 100 100 0 8,3 8,3 8,3 1,1 1,1 1,1 0,0 0,0 0,0 2,9 2,9 2,9 8,3 1,1 -3,4 2,9 3,0
306 Afkast Contianlæg 100 100 100 0 1,9 1,9 1,9 15,3 15,3 15,3 0,0 0,0 0,0 11,6 11,6 11,6 1,9 15,3 0 11,6 3,0
308 Conti11A.05 Afkast 100 100 100 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 -2,6 -1,7 -5,6 -0,6 3,0
309 Conti11A.06 Afkast 100 100 100 0 10,9 10,9 10,9 10,8 10,8 10,8 6,3 6,3 6,3 12,1 12,1 12,1 10,9 10,8 6,3 12,1 3,0
310 Conti11A.07 Afkast 100 100 100 0 9,6 9,6 9,6 7,8 7,8 7,8 2,9 2,9 2,9 9,0 9,0 9,0 9,6 7,8 2,9 9 3,0
311 Afkast Contianlæg 100 100 100 0 11,4 11,4 11,4 6,7 6,7 6,7 1,7 1,7 1,7 8,3 8,3 8,3 11,4 6,7 1,7 8,3 3,0
312 Conti11A.08 Afkast 100 100 100 0 13,4 13,4 13,4 6,6 6,6 6,6 1,6 1,6 1,6 8,8 8,8 8,8 13,4 6,6 1,6 8,8 3,0
313 Afkast Contianlæg 100 100 100 0 9,1 9,1 9,1 9,2 9,2 9,2 2,2 2,2 2,2 6,7 6,7 6,7 9,1 9,2 2,2 6,7 3,0
314 Afkast Contianlæg 100 100 100 0 5,7 5,7 5,7 6,0 6,0 6,0 0,0 0,0 0,0 3,8 3,8 3,8 5,7 6 -2,5 3,8 3,0
321 Luftindtag 100 100 100 0 7,1 7,1 7,1 5,5 5,5 5,5 0,0 0,0 0,0 14,8 14,8 14,8 7,1 5,5 -0,9 14,8 3,0
322 Ventilationsrist væg 100 100 100 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 -10,5 -1,6 -1,1 -4,8 3,0
323 Ventilationsrist væg 100 100 100 0 0,0 0,0 0,0 0,0 0,0 0,0 0,4 0,4 0,4 0,0 0,0 0,0 -9,5 -0,2 0,4 -6,1 3,0
324 Ventilationsrist væg 100 100 100 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 -9,9 -0,5 -0,1 -7,2 3,0
325 Ventilationsrist væg 100 100 100 0 0,0 0,0 0,0 0,7 0,7 0,7 1,5 1,5 1,5 0,0 0,0 0,0 -9,7 0,7 1,5 -7,4 3,0
326 Ventilationsrist væg 100 100 100 0 0,0 0,0 0,0 0,3 0,3 0,3 0,1 0,1 0,1 0,0 0,0 0,0 -11,3 0,3 0,1 -8,9 3,0
327 Ventilationsrist væg 100 100 100 0 0,0 0,0 0,0 0,6 0,6 0,6 0,0 0,0 0,0 0,0 0,0 0,0 -10,8 0,6 -0,1 -9,3 3,0
328 Ventilationsrist væg 100 100 100 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 -15 -14,1 -4,7 -13,6 3,0
329 Ventilationsrist væg 100 100 100 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 -11,8 -11,4 -19,4 -10,5 3,0
330 Ventilationsrist væg 100 100 100 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 -12,1 -10,7 -21,2 -11 3,0
331 Ventilationsrist væg 100 100 100 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 -12,2 -11,1 -18,5 -11,1 3,0
332 Ventilationsrist væg 100 100 100 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 -12,5 -11,3 -17,6 -11,3 3,0
333 Ventilationsrist væg 100 100 100 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 -12,5 -11 -4,4 -11,2 3,0
334 Ventilationsrist væg 100 100 100 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 -12,7 -10,2 -4,4 -12 3,0
400 FiltA12A.00 Scheuch filter - 100 100 100 0 24,2 24,2 24,2 22,7 22,7 22,7 0,1 0,1 0,1 16,6 16,6 16,6 24,2 22,7 0,1 16,6 3,0
403 Afkast filter 5 100 100 100 0 16,3 16,3 16,3 16,7 16,7 16,7 8,9 8,9 8,9 12,7 12,7 12,7 16,3 16,7 8,9 12,7 3,0
404 Rør til cyklon (fjernes) 0 0 0 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 26,9 25,7 16,8 23,4 3,0
C:\Users\HKD\Documents\novopan\november12\Resultatark_december 2012 trin 1 med mobil.xls

Resultatark 2008 v. 1A Udarbejdet d. 03-04-2013
405 AfkF412A.00 Afkast filter 4 100 100 100 0 20,7 20,7 20,7 20,8 20,8 20,8 10,8 10,8 10,8 18,4 18,4 18,4 20,7 20,8 10,8 18,4 3,0
406 AfkF312A.00 Afkast filter 3 100 100 100 0 22,9 22,9 22,9 22,7 22,7 22,7 15,4 15,4 15,4 20,4 20,4 20,4 22,9 22,7 15,4 20,4 3,0
407 Afkast filter 2 100 100 100 0 16,6 16,6 16,6 6,1 6,1 6,1 5,4 5,4 5,4 13,2 13,2 13,2 16,6 6,1 5,4 13,2 3,0
408 Afkast filter 1 100 100 100 0 13,5 13,5 13,5 1,3 1,3 1,3 2,5 2,5 2,5 10,1 10,1 10,1 13,5 1,3 2,5 10,1 3,0
409 Venti23A.02 Novenco 100 100 100 0 26,5 26,5 26,5 18,4 18,4 18,4 9,6 9,6 9,6 13,1 13,1 13,1 26,5 18,4 9,6 13,1 3,0
414 Melan33A.01 Afkast 100 100 0 0 14,8 14,8 0,0 8,0 8,0 0,0 4,5 4,5 0,0 10,9 10,9 0,0 14,8 8 4,5 10,9 3,0
415 Melan33A.00 Afkast 100 100 0 0 18,9 18,9 0,0 11,2 11,2 0,0 6,6 6,6 0,0 14,2 14,2 0,0 18,9 11,2 6,6 14,2 3,0
417 Ventilator filter N13 100 100 100 0 18,0 18,0 18,0 11,3 11,3 11,3 1,3 1,3 1,3 9,9 9,9 9,9 18 11,3 1,3 9,9 3,0
421 KøleA14k.00 - 100 100 100 0 26,9 26,9 26,9 15,5 15,5 15,5 12,3 12,3 12,3 20,6 20,6 20,6 26,9 15,5 12,3 20,6 3,0
422 Køle12K.00 køletårn byg 12. 100 100 100 0 30,2 30,2 30,2 30,8 30,8 30,8 21,6 21,6 21,6 28,0 28,0 28,0 30,2 30,8 21,6 28 3,0
423 Afkast filter N13 100 100 100 0 17,4 17,4 17,4 11,8 11,8 11,8 1,4 1,4 1,4 9,2 9,2 9,2 17,4 11,8 1,4 9,2 3,0
424 Bund silo 15 100 100 100 0 11,1 11,1 11,1 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 11,1 -14,7 -17,9 -2,7 3,0
425 Venti23A.04 Afkast 100 100 100 0 26,8 26,8 26,8 24,2 24,2 24,2 17,2 17,2 17,2 15,5 15,5 15,5 26,8 24,2 17,2 15,5 3,0
426 Venti23A.03 Afkast 100 100 100 0 18,9 18,9 18,9 17,9 17,9 17,9 9,3 9,3 9,3 16,1 16,1 16,1 18,9 17,9 9,3 16,1 3,0
427 Hætte 27A Afkast Novenco 100 100 100 0 17,5 17,5 17,5 13,5 13,5 13,5 7,3 7,3 7,3 14,3 14,3 14,3 17,5 13,5 7,3 14,3 3,0
432 FiltÅ27A.00 Akast filter 100 100 0 0 12,3 12,3 0,0 3,1 3,1 0,0 0,0 0,0 0,0 6,5 6,5 0,0 12,3 3,1 -7,3 6,5 3,0
433 FiltÅ27Ø.00 Bund af filter 100 100 0 0 20,7 20,7 0,0 21,4 21,4 0,0 8,3 8,3 0,0 17,3 17,3 0,0 20,7 21,4 8,3 17,3 3,0
434 FiltÅ27V.00 ventilator filter 100 100 0 0 12,5 12,5 0,0 12,3 12,3 0,0 1,1 1,1 0,0 9,2 9,2 0,0 12,5 12,3 1,1 9,2 3,0
435 Afkast tagventilator 100 100 100 0 29,0 29,0 29,0 20,1 20,1 20,1 10,1 10,1 10,1 21,2 21,2 21,2 29 20,1 10,1 21,2 3,0
437 Afkast HJV630 100 100 100 0 20,7 20,7 20,7 15,2 15,2 15,2 2,1 2,1 2,1 10,0 10,0 10,0 20,7 15,2 2,1 10 3,0
438 Afkast HJV630 100 100 100 0 23,0 23,0 23,0 17,3 17,3 17,3 6,2 6,2 6,2 14,2 14,2 14,2 23 17,3 6,2 14,2 3,0
439 Afkast HJV630 100 100 100 0 19,9 19,9 19,9 14,3 14,3 14,3 2,3 2,3 2,3 9,9 9,9 9,9 19,9 14,3 2,3 9,9 3,0
440a Rør affaldsknuser 100 100 100 0 7,8 7,8 7,8 3,8 3,8 3,8 0,0 0,0 0,0 2,4 2,4 2,4 7,8 3,8 -7,9 2,4 3,0
442 Vent26A.01 Rør på bygning 100 100 0 0 27,7 27,7 0,0 20,3 20,3 0,0 12,1 12,1 0,0 21,7 21,7 0,0 27,7 20,3 12,1 21,7 3,0
443 Vent26A.02 Rør på bygning 100 100 0 0 27,8 27,8 0,0 20,0 20,0 0,0 8,9 8,9 0,0 22,5 22,5 0,0 27,8 20 8,9 22,5 3,0
446 Luftindtag ventilator filter N13 100 100 100 0 18,2 18,2 18,2 12,7 12,7 12,7 0,0 0,0 0,0 12,1 12,1 12,1 18,2 12,7 -0,3 12,1 3,0
500 Tørivs2V.00 Vent P0 100 100 100 0 16,9 16,9 16,9 12,1 12,1 12,1 2,6 2,6 2,6 7,1 7,1 7,1 16,9 12,1 2,6 7,1 3,0
503 Tørivs2V.01 Vent P1 100 100 100 3 31,5 31,5 31,5 19,4 19,4 19,4 10,8 10,8 10,8 13,4 13,4 13,4 34,5 22,4 13,8 16,4 3,0
504 P1 ventilator 27 100 100 100 0 13,1 13,1 13,1 5,9 5,9 5,9 0,0 0,0 0,0 3,0 3,0 3,0 13,1 5,9 -3,1 3 3,0
505 P1 ventilator 26 100 100 100 0 10,7 10,7 10,7 1,2 1,2 1,2 4,9 4,9 4,9 0,0 0,0 0,0 10,7 1,2 4,9 -0,4 3,0
506 TøriøstV.01 Østende P1 100 100 100 0 15,8 15,8 15,8 21,2 21,2 21,2 18,4 18,4 18,4 15,0 15,0 15,0 15,8 21,2 18,4 15 3,0
508Tørivs2V.02 Vent P2 100 100 100 3 30,1 30,1 30,1 18,6 18,6 18,6 9,9 9,9 9,9 13,5 13,5 13,5 33,1 21,6 12,9 16,5 3,0
509 P2 ventilator 25 100 100 100 0 9,7 9,7 9,7 0,0 0,0 0,0 0,0 0,0 0,0 3,3 3,3 3,3 9,7 -6,4 -5,3 3,3 3,0
510 P2 ventilator 24 100 100 100 0 6,5 6,5 6,5 0,0 0,0 0,0 0,8 0,8 0,8 0,0 0,0 0,0 6,5 -16,3 0,8 -1,8 3,0
511 TøriøstV.02 Østende P2 100 100 100 0 16,8 16,8 16,8 16,4 16,4 16,4 8,3 8,3 8,3 15,1 15,1 15,1 16,8 16,4 8,3 15,1 3,0
513 Tørivs2V.03 Vent P3 100 100 100 3 29,5 29,5 29,5 16,3 16,3 16,3 9,9 9,9 9,9 16,0 16,0 16,0 32,5 19,3 12,9 19 3,0
514 P3 ventilator 23 100 100 100 0 6,0 6,0 6,0 0,0 0,0 0,0 3,1 3,1 3,1 0,0 0,0 0,0 6 -14,3 3,1 -0,1 3,0
515 P3 ventilator 22 100 100 100 0 4,2 4,2 4,2 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 4,2 -4,1 -0,1 -1,8 3,0
516 TøriøstV.03 Østende P3 100 100 100 0 16,1 16,1 16,1 17,5 17,5 17,5 9,7 9,7 9,7 16,0 16,0 16,0 16,1 17,5 9,7 16 3,0
518 Tørivs2V.04 Vent P4 100 100 100 3 28,9 28,9 28,9 18,3 18,3 18,3 8,5 8,5 8,5 16,1 16,1 16,1 31,9 21,3 11,5 19,1 3,0
519 P4 ventilator 21 100 100 100 0 16,1 16,1 16,1 2,7 2,7 2,7 13,3 13,3 13,3 11,8 11,8 11,8 16,1 2,7 13,3 11,8 3,0
520 P4 ventilator 20 100 100 100 0 11,7 11,7 11,7 7,7 7,7 7,7 7,5 7,5 7,5 7,2 7,2 7,2 11,7 7,7 7,5 7,2 3,0
521 TøriøstV.04 Østende P4 100 100 100 0 13,3 13,3 13,3 20,9 20,9 20,9 6,8 6,8 6,8 13,9 13,9 13,9 13,3 20,9 6,8 13,9 3,0
524 Tørivs2V.05 Vent P5 100 100 100 0 34,3 34,3 34,3 21,9 21,9 21,9 16,0 16,0 16,0 25,8 25,8 25,8 34,3 21,9 16 25,8 3,0
525 P5 luftindtag 100 100 100 0 27,8 27,8 27,8 14,5 14,5 14,5 12,1 12,1 12,1 21,1 21,1 21,1 27,8 14,5 12,1 21,1 3,0
526 P5 luftindtag 100 100 100 0 28,0 28,0 28,0 15,9 15,9 15,9 11,4 11,4 11,4 21,4 21,4 21,4 28 15,9 11,4 21,4 3,0
527 TøriøstV.05 Østende P5 100 100 100 0 13,7 13,7 13,7 16,0 16,0 16,0 8,8 8,8 8,8 13,8 13,8 13,8 13,7 16 8,8 13,8 3,0
528 TøriskoA.00 Skorsten P3-P5 (fjernes) 0 0 0 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 21,9 20,3 19,1 20,3 3,0
529 TøriskoA.01 Skorsten P0-P2 /fjernes) 0 0 0 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 17,6 16,6 15,2 15,9 3,0
530 P2 tørreovn vestende 100 100 100 0 19,1 19,1 19,1 15,3 15,3 15,3 8,0 8,0 8,0 8,3 8,3 8,3 19,1 15,3 8 8,3 3,0
531 P3 tørreovn vestende 100 100 100 0 19,7 19,7 19,7 13,8 13,8 13,8 6,8 6,8 6,8 21,9 21,9 21,9 19,7 13,8 6,8 21,9 3,0
601Af Afkast filter N26 100 100 100 0 11,0 11,0 11,0 4,8 4,8 4,8 0,0 0,0 0,0 12,2 12,2 12,2 11 4,8 -11,1 12,2 3,0
601Ve Ventilator filter N26 100 100 100 0 23,0 23,0 23,0 17,8 17,8 17,8 16,6 16,6 16,6 24,9 24,9 24,9 23 17,8 16,6 24,9 3,0
602 MaimøP.01 Luftindtag Maier 100 100 100 0 20,1 20,1 20,1 17,8 17,8 17,8 10,6 10,6 10,6 26,3 26,3 26,3 20,1 17,8 10,6 26,3 3,0
603 Port Maiier mølle 100 100 100 0 10,4 10,4 10,4 5,5 5,5 5,5 0,0 0,0 0,0 17,2 17,2 17,2 10,4 5,5 -6,5 17,2 3,0
604 Flisanlæg 0 0 0 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 47,4 36,3 36,8 40,5 3,0
609 Maimø35V.00 Afkast v Maier 100 100 100 0 13,2 13,2 13,2 3,5 3,5 3,5 0,0 0,0 0,0 7,4 7,4 7,4 13,2 3,5 -3 7,4 3,0
610 MsisiloØ.00 Motor flissilo 10 100 100 100 0 25,3 25,3 25,3 22,0 22,0 22,0 15,3 15,3 15,3 21,5 21,5 21,5 25,3 22 15,3 21,5 3,0
613 Svejs09V.00 Ventilator 100 0 0 0 18,6 0,0 0,0 22,3 0,0 0,0 12,8 0,0 0,0 16,8 0,0 0,0 18,6 22,3 12,8 16,8 3,0
614 Svejs09A.00 Afkast 100 0 0 0 32,6 0,0 0,0 39,5 0,0 0,0 33,5 0,0 0,0 36,3 0,0 0,0 32,6 39,5 33,5 36,3 3,0
615 Noven01V.00 Ventilator 100 100 100 0 10,2 10,2 10,2 12,2 12,2 12,2 3,2 3,2 3,2 7,5 7,5 7,5 10,2 12,2 3,2 7,5 3,0
617 Mobil flishugger 100 0 0 0 52,8 0,0 0,0 31,4 0,0 0,0 28,6 0,0 0,0 42,4 0,0 0,0 52,8 31,4 28,6 42,4 3,0
625By Bygning, produktion, vest 100 100 100 0 16,1 16,1 16,1 6,9 6,9 6,9 0,0 0,0 0,0 7,1 7,1 7,1 16,1 6,9 -1,5 7,1 3,0
626By Bygning, produktion, øst 100 100 100 0 30,4 30,4 30,4 21,1 21,1 21,1 6,8 6,8 6,8 24,8 24,8 24,8 30,4 21,1 6,8 24,8 3,0
627Åb Portåbning 100 100 100 0 25,1 25,1 25,1 15,5 15,5 15,5 5,7 5,7 5,7 23,9 23,9 23,9 25,1 15,5 5,7 23,9 3,0
629Ma Filteranlæg 100 100 100 15 23,8 23,8 23,8 12,2 12,2 12,2 0,0 0,0 0,0 18,1 18,1 18,1 38,8 27,2 14,2 33,1 3,0
630 nyt filter Maier Mølle 100 100 100 0 28,6 28,6 28,6 23,6 23,6 23,6 12,3 12,3 12,3 26,0 26,0 26,0 28,6 23,6 12,3 26 3,0
631 Afkast 100 100 100 0 31,5 31,5 31,5 12,3 12,3 12,3 18,7 18,7 18,7 25,1 25,1 25,1 31,5 12,3 18,7 25,1 3,0
632 Mobil spånpladehugger 100 0 0 0 38,1 0,0 0,0 34,1 0,0 0,0 23,9 0,0 0,0 33,0 0,0 0,0 38,1 34,1 23,9 33 3,0
633 Nyt filter afkast 100 100 100 0 19,3 19,3 19,3 14,7 14,7 14,7 16,0 16,0 16,0 11,7 11,7 11,7 19,3 14,7 16 11,7 3,0
0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 3,0
Rute J Brovægt 24 20 0 0 5,9 5,1 0,0 15,9 15,1 0,0 1,6 0,8 0,0 9,8 9,0 0,0 12,1 22,1 7,8 16,0 3,0
Rute A Kørsel 26 0 0 0 20,8 0,0 0,0 24,5 0,0 0,0 20,6 0,0 0,0 22,2 0,0 0,0 26,7 30,4 26,5 28,1 3,0
Rute B Kørsel 54 41 0 0 26,1 24,9 0,0 25,2 24,0 0,0 20,3 19,1 0,0 22,8 21,6 0,0 28,8 27,9 23 25,5 3,0
Rute C Kørsel 24 19 0 0 24,9 23,8 0,0 20,6 19,5 0,0 15,5 14,4 0,0 19,1 18,0 0,0 31,1 26,8 21,7 25,3 3,0
Rute D Kørsel 22 23 0 0 18,8 19,1 0,0 21,9 22,2 0,0 17,0 17,3 0,0 18,2 18,5 0,0 25,4 28,5 23,6 24,8 3,0
Rute F Kørsel 1 4 0 0 11,2 15,3 0,0 13,9 18,0 0,0 9,1 13,2 0,0 8,7 12,8 0,0 29,7 32,4 27,6 27,2 3,0
Rute G Dozer flis m.v. 64 51 54 0 28,4 27,4 27,6 20,9 19,9 20,1 19,7 18,7 18,9 33,8 32,8 33,0 30,3 22,8 21,6 35,7 3,0
Rute H Dozer brændsel 2 2 1 0 24,1 24,9 23,1 4,4 5,2 3,4 11,5 12,3 10,5 20,3 21,1 19,3 42,3 22,6 29,7 38,5 3,0
STØJBIDRAG I ALT [dB(A)] 53,7 45,8 44,9 43,7 40,0 38,3 38,2 35,2 33,9 45,8 41,5 39,6
SAMLET UDV. USIKKERHED ±[dB] 4,3 1,9 1,9 2,6 2,2 2,0 2,5 2,0 1,9 2,9 2,4 2,1
STØJVILKÅR 55 45 40 45 40 35 55 45 40 45 40 35
Tillæg for tone- eller impulsindhold [dB(A)] 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0
Støjbidrag i alt, inklusive ovennævnte tillæg [dB(A)] 54 46 45 44 40 38 38 35 34 46 41 40
Konklusion: Støjvilkår OVERSKREDET q q x q q x q q q q q x
Konklusion: Støjvilkår OVERHOLDT q q q q q q x x x q q q
Konklusion: Støjvilkår kan IKKE konstateres overskredet x x q x x q q q q x x q
*: Korrelerede Data-sæt. De støjkilder der har samme nummer i denne kolonne (yderst til højre) regnes korrelerede.
C:\Users\HKD\Documents\novopan\november12\Resultatark_december 2012 trin 1 med mobil.xls

Resultatark 2008 v. 1A Udarbejdet d. 03-04-2013
VIRKSOMHED: Novopan A/S
SAGSNR: 206 882
2013
Alle de anførte støjdata er i dB(A) re. 20 m Pa Trin 1 (med mobil flishugger)
BASERET PÅ OPLYSNINGER DRIFTSTID I % AF DÆMPNING STØJIMMISSION STØJBIDRAG VED STANDARD-
OM DRIFTSTID 8 t 1 t 1/2 t I dB(A) R2A R3A R4A R5 100 % DRIFT USIKKERHED
STØJKILDE DAG AFTEN NAT DAG AFTEN NAT DAG AFTEN NAT DAG AFTEN NAT DAG AFTEN NAT R2A R3A R4A R5 ± dB
100 Porte05F.00 - Port lukket øst 100 100 100 0 16,2 16,2 16,2 0,0 0,0 0,0 9,8 9,8 9,8 0,0 0,0 0,0 16,2 -3,4 9,8 -1,3 3,0
101 Porte05P.00 - Port lukket vest 100 100 100 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 1,9 1,9 1,9 -2,1 -9,3 -19,8 1,9 3,0
103 Novth05A.02 - HJV500 100 100 100 0 8,9 8,9 8,9 14,7 14,7 14,7 7,0 7,0 7,0 11,7 11,7 11,7 8,9 14,7 7 11,7 3,0
104 Novth05A.01 - HJV500 100 100 100 0 9,1 9,1 9,1 17,0 17,0 17,0 7,5 7,5 7,5 11,5 11,5 11,5 9,1 17 7,5 11,5 3,0
105 Novth05A.00 - HJV500 100 100 100 0 9,3 9,3 9,3 17,4 17,4 17,4 7,4 7,4 7,4 12,4 12,4 12,4 9,3 17,4 7,4 12,4 3,0
113 Bund af silo 100 100 100 0 6,5 6,5 6,5 5,1 5,1 5,1 8,3 8,3 8,3 5,2 5,2 5,2 6,5 5,1 8,3 5,2 3,0
114 Venti05V.01 100 100 100 0 13,2 13,2 13,2 15,5 15,5 15,5 0,0 0,0 0,0 12,2 12,2 12,2 13,2 15,5 -0,1 12,2 3,0
115 70sko05A.00 70 m skorsten 100 100 100 0 33,5 33,5 33,5 33,0 33,0 33,0 35,4 35,4 35,4 32,0 32,0 32,0 33,5 33 35,4 32 3,0
121 DampA05A.01 Dampafkast 100 100 100 0 13,2 13,2 13,2 12,7 12,7 12,7 8,6 8,6 8,6 12,5 12,5 12,5 13,2 12,7 8,6 12,5 3,0
124 Kølet05.00 - Køletårn (nedlægges) 0 0 0 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 33,7 30,1 19 27,7 3,0
125 Filts05Ø.00 Indsug filter 100 100 100 0 0,0 0,0 0,0 6,9 6,9 6,9 0,0 0,0 0,0 0,0 0,0 0,0 -2,6 6,9 -4,4 -0,1 3,0
126 Venti05V.00 100 100 100 0 8,1 8,1 8,1 26,0 26,0 26,0 13,3 13,3 13,3 7,2 7,2 7,2 8,1 26 13,3 7,2 3,0
127 Åbning v. rør 100 100 100 0 12,0 12,0 12,0 14,9 14,9 14,9 20,6 20,6 20,6 14,2 14,2 14,2 12 14,9 20,6 14,2 3,0
128 Bund silo 100 100 100 0 2,7 2,7 2,7 1,5 1,5 1,5 5,7 5,7 5,7 0,4 0,4 0,4 2,7 1,5 5,7 0,4 3,0
201 Filt511V.01 - Ventilator 13 100 100 100 0 12,4 12,4 12,4 7,8 7,8 7,8 11,3 11,3 11,3 8,1 8,1 8,1 12,4 7,8 11,3 8,1 3,0
202 Filt511V.00 - Ventilator 10 100 100 100 0 12,8 12,8 12,8 10,1 10,1 10,1 10,8 10,8 10,8 9,2 9,2 9,2 12,8 10,1 10,8 9,2 3,0
203 Ventilator 8 filter 4 100 100 100 0 20,3 20,3 20,3 10,2 10,2 10,2 16,6 16,6 16,6 11,3 11,3 11,3 20,3 10,2 16,6 11,3 3,0
206 Filt311V.01 Ventilator 5 100 100 100 0 17,4 17,4 17,4 18,6 18,6 18,6 19,6 19,6 19,6 15,0 15,0 15,0 17,4 18,6 19,6 15 3,0
209 Filt212V.02 Ventilator 2 100 100 100 0 21,7 21,7 21,7 19,5 19,5 19,5 11,4 11,4 11,4 18,9 18,9 18,9 21,7 19,5 11,4 18,9 3,0
228 Sugbl12V.00 Sugetr. Tella 100 100 0 0 36,6 36,6 0,0 33,7 33,7 0,0 27,9 27,9 0,0 36,2 36,2 0,0 36,6 33,7 27,9 36,2 3,0
230 Filt611V.00 Ventilator 19 100 100 100 0 16,9 16,9 16,9 15,8 15,8 15,8 21,7 21,7 21,7 11,4 11,4 11,4 16,9 15,8 21,7 11,4 3,0
231 Afkast filter 100 100 100 0 21,3 21,3 21,3 17,4 17,4 17,4 21,8 21,8 21,8 17,7 17,7 17,7 21,3 17,4 21,8 17,7 3,0
232 Ventilator fillter 6 100 100 100 0 17,2 17,2 17,2 5,9 5,9 5,9 0,0 0,0 0,0 5,2 5,2 5,2 17,2 5,9 -1,8 5,2 3,0
233 Ventilator 15 100 100 100 0 9,9 9,9 9,9 13,9 13,9 13,9 20,3 20,3 20,3 9,3 9,3 9,3 9,9 13,9 20,3 9,3 3,0
235 Saxlund filter 100 100 100 0 32,0 32,0 32,0 25,9 25,9 25,9 24,4 24,4 24,4 19,8 19,8 19,8 32 25,9 24,4 19,8 3,0
236 Ventilatorer mm 100 100 100 0 19,0 19,0 19,0 14,2 14,2 14,2 1,9 1,9 1,9 16,8 16,8 16,8 19 14,2 1,9 16,8 3,0
244 Silo 14 Bund af silo 100 100 100 0 17,5 17,5 17,5 14,0 14,0 14,0 6,2 6,2 6,2 16,2 16,2 16,2 17,5 14 6,2 16,2 3,0
248 TraRø11R.01 Rør til filter 100 100 100 15 8,7 8,7 8,7 5,7 5,7 5,7 3,9 3,9 3,9 18,2 18,2 18,2 23,7 20,7 18,9 33,2 3,0
249 Afk511A.01 -Afkast 1 filter 5 100 100 100 15 15,2 15,2 15,2 1,2 1,2 1,2 0,0 0,0 0,0 12,2 12,2 12,2 30,2 16,2 10,6 27,2 3,0
250 Afk511A.00 -Afkast 2 filter 5 100 100 100 15 10,3 10,3 10,3 0,0 0,0 0,0 0,0 0,0 0,0 8,1 8,1 8,1 25,3 11,8 5,8 23,1 3,0
251 Afk511A.02 -Afkast 3 filter 5 100 100 100 15 11,9 11,9 11,9 0,0 0,0 0,0 0,0 0,0 0,0 9,6 9,6 9,6 26,9 13 6,8 24,6 3,0
252 Afk511A.02 -Afkast 4 filter 5 100 100 100 15 13,1 13,1 13,1 0,0 0,0 0,0 0,0 0,0 0,0 10,8 10,8 10,8 28,1 14,4 8,2 25,8 3,0
253a Rør Ø250 100 100 100 15 13,1 13,1 13,1 3,3 3,3 3,3 0,0 0,0 0,0 10,9 10,9 10,9 28,1 18,3 11,2 25,9 3,0
253b Rør Ø200 100 100 100 15 10,4 10,4 10,4 1,6 1,6 1,6 0,0 0,0 0,0 8,5 8,5 8,5 25,4 16,6 10,9 23,5 3,0
255 BezDS12Ø.00 Sigte 100 100 100 0 31,2 31,2 31,2 20,6 20,6 20,6 16,0 16,0 16,0 26,5 26,5 26,5 31,2 20,6 16 26,5 3,0
259 Rør ved cykloner 100 100 100 15 24,7 24,7 24,7 8,9 8,9 8,9 0,0 0,0 0,0 20,9 20,9 20,9 39,7 23,9 8,7 35,9 3,0
261 Ventilator 14 100 100 100 0 13,7 13,7 13,7 9,0 9,0 9,0 8,4 8,4 8,4 9,5 9,5 9,5 13,7 9 8,4 9,5 3,0
266 Ventilator PAL vindsigte 100 100 100 0 25,3 25,3 25,3 12,5 12,5 12,5 13,4 13,4 13,4 12,0 12,0 12,0 25,3 12,5 13,4 12 3,0
267 Afkast filter 100 100 100 0 34,6 34,6 34,6 15,3 15,3 15,3 5,6 5,6 5,6 18,5 18,5 18,5 34,6 15,3 5,6 18,5 3,0
268 PAL vindsigte 100 100 100 0 18,4 18,4 18,4 18,3 18,3 18,3 17,5 17,5 17,5 5,5 5,5 5,5 18,4 18,3 17,5 5,5 3,0
271 PAL plansigte 100 100 100 0 25,9 25,9 25,9 18,9 18,9 18,9 11,1 11,1 11,1 22,0 22,0 22,0 25,9 18,9 11,1 22 3,0
274 Indsugning DS 3 mølle 100 100 100 0 17,3 17,3 17,3 0,0 0,0 0,0 0,0 0,0 0,0 14,9 14,9 14,9 17,3 -1,3 -2,1 14,9 3,0
275 Ventilator DS3 mølle 100 100 100 0 16,6 16,6 16,6 7,4 7,4 7,4 9,3 9,3 9,3 12,5 12,5 12,5 16,6 7,4 9,3 12,5 3,0
279 Plansigte 2009 100 100 100 0 33,0 33,0 33,0 15,9 15,9 15,9 7,0 7,0 7,0 24,2 24,2 24,2 33 15,9 7 24,2 3,0
280a Bygning facade N 100 100 100 0 13,5 13,5 13,5 13,5 13,5 13,5 19,0 19,0 19,0 18,4 18,4 18,4 13,5 13,5 19 18,4 3,0
280b Tag af bygning 100 100 100 0 12,8 12,8 12,8 16,9 16,9 16,9 14,4 14,4 14,4 20,0 20,0 20,0 12,8 16,9 14,4 20 3,0
280c Bygning Ø 100 100 100 0 10,5 10,5 10,5 11,6 11,6 11,6 16,6 16,6 16,6 9,6 9,6 9,6 10,5 11,6 16,6 9,6 3,0
281 Ventilator 11 100 100 100 0 11,8 11,8 11,8 10,4 10,4 10,4 14,0 14,0 14,0 8,5 8,5 8,5 11,8 10,4 14 8,5 3,0
282 Ventilator 100 100 100 0 15,2 15,2 15,2 15,0 15,0 15,0 18,7 18,7 18,7 12,3 12,3 12,3 15,2 15 18,7 12,3 3,0
283 Motor v silo 100 100 100 0 10,2 10,2 10,2 10,2 10,2 10,2 2,7 2,7 2,7 7,4 7,4 7,4 10,2 10,2 2,7 7,4 3,0
284 Rør Ø 250 v filter 100 100 100 15 13,7 13,7 13,7 5,7 5,7 5,7 5,5 5,5 5,5 10,8 10,8 10,8 28,7 20,7 20,5 25,8 3,0
285 Ventilator v. Dantherm filter 100 100 100 0 19,3 19,3 19,3 9,1 9,1 9,1 7,7 7,7 7,7 15,3 15,3 15,3 19,3 9,1 7,7 15,3 3,0
286 Rør ved silo 8 100 100 100 15 16,5 16,5 16,5 4,1 4,1 4,1 3,5 3,5 3,5 2,0 2,0 2,0 31,5 19,1 18,5 17 3,0
287 Ventilator 6 100 100 100 0 15,0 15,0 15,0 0,0 0,0 0,0 10,6 10,6 10,6 6,4 6,4 6,4 15 0 10,6 6,4 3,0
288 Ventilator 1 100 100 100 0 17,7 17,7 17,7 13,2 13,2 13,2 7,1 7,1 7,1 9,9 9,9 9,9 17,7 13,2 7,1 9,9 3,0
289 Ventilator DISA 100 100 100 0 14,4 14,4 14,4 8,5 8,5 8,5 1,5 1,5 1,5 5,5 5,5 5,5 14,4 8,5 1,5 5,5 3,0
290 Rør 100 100 100 15 18,8 18,8 18,8 11,9 11,9 11,9 7,0 7,0 7,0 10,4 10,4 10,4 33,8 26,9 22 25,4 3,0
292 Ventilator 100 100 100 0 20,0 20,0 20,0 2,8 2,8 2,8 0,3 0,3 0,3 8,6 8,6 8,6 20 2,8 0,3 8,6 3,0
293 Indsugning 100 100 100 0 9,5 9,5 9,5 17,0 17,0 17,0 2,8 2,8 2,8 8,6 8,6 8,6 9,5 17 2,8 8,6 3,0
294 Indsugning 100 100 100 0 22,8 22,8 22,8 17,1 17,1 17,1 3,1 3,1 3,1 9,9 9,9 9,9 22,8 17,1 3,1 9,9 3,0
295 Bezner sigte 100 100 100 0 22,4 22,4 22,4 21,6 21,6 21,6 12,8 12,8 12,8 15,0 15,0 15,0 22,4 21,6 12,8 15 3,0
296 Ventilator 100 100 100 0 16,0 16,0 16,0 11,7 11,7 11,7 0,0 0,0 0,0 7,3 7,3 7,3 16 11,7 -1,3 7,3 3,0
297a Cykloner mm (3-6 m) 100 100 100 15 22,2 22,2 22,2 3,3 3,3 3,3 0,0 0,0 0,0 5,8 5,8 5,8 37,2 18,3 11 20,8 3,0
297b Cykloner mm (6-9 m) 100 100 100 15 22,5 22,5 22,5 9,2 9,2 9,2 0,0 0,0 0,0 6,5 6,5 6,5 37,5 24,2 12,2 21,5 3,0
297c Cykloner mm (9-12 m) 100 100 100 15 22,3 22,3 22,3 17,9 17,9 17,9 0,0 0,0 0,0 8,4 8,4 8,4 37,3 32,9 14,2 23,4 3,0
298 PAL sigte - nordende 100 100 100 0 26,6 26,6 26,6 14,0 14,0 14,0 9,2 9,2 9,2 15,9 15,9 15,9 26,6 14 9,2 15,9 3,0
299-001 Ventilator filter 17 100 100 100 0 18,0 18,0 18,0 15,2 15,2 15,2 2,9 2,9 2,9 11,3 11,3 11,3 18 15,2 2,9 11,3 3,0
299-002 Rør 100 100 100 15 18,6 18,6 18,6 0,0 0,0 0,0 0,0 0,0 0,0 14,1 14,1 14,1 33,6 13,1 0,7 29,1 3,0
300 Afkast Conti 100 100 100 0 13,2 13,2 13,2 14,5 14,5 14,5 10,2 10,2 10,2 12,6 12,6 12,6 13,2 14,5 10,2 12,6 3,0
301 Conti11A.00 Afkast 100 100 100 0 10,6 10,6 10,6 7,8 7,8 7,8 4,1 4,1 4,1 7,0 7,0 7,0 10,6 7,8 4,1 7 3,0
302 Conti11A.01 Afkast 100 100 100 0 12,9 12,9 12,9 6,6 6,6 6,6 2,7 2,7 2,7 5,5 5,5 5,5 12,9 6,6 2,7 5,5 3,0
303 Conti11A.02 Afkast 100 100 100 0 12,8 12,8 12,8 14,4 14,4 14,4 2,0 2,0 2,0 4,8 4,8 4,8 12,8 14,4 2 4,8 3,0
304 Conti11A.03 Afkast 100 100 100 0 11,9 11,9 11,9 5,7 5,7 5,7 1,4 1,4 1,4 4,4 4,4 4,4 11,9 5,7 1,4 4,4 3,0
305 Conti11A.04 Afkast 100 100 100 0 8,3 8,3 8,3 1,1 1,1 1,1 0,0 0,0 0,0 2,9 2,9 2,9 8,3 1,1 -3,4 2,9 3,0
306 Afkast Contianlæg 100 100 100 0 1,9 1,9 1,9 15,3 15,3 15,3 0,0 0,0 0,0 11,6 11,6 11,6 1,9 15,3 0 11,6 3,0
308 Conti11A.05 Afkast 100 100 100 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 -2,6 -1,7 -5,6 -0,6 3,0
309 Conti11A.06 Afkast 100 100 100 0 10,9 10,9 10,9 10,8 10,8 10,8 6,3 6,3 6,3 12,1 12,1 12,1 10,9 10,8 6,3 12,1 3,0
310 Conti11A.07 Afkast 100 100 100 0 9,6 9,6 9,6 7,8 7,8 7,8 2,9 2,9 2,9 9,0 9,0 9,0 9,6 7,8 2,9 9 3,0
311 Afkast Contianlæg 100 100 100 0 11,4 11,4 11,4 6,7 6,7 6,7 1,7 1,7 1,7 8,3 8,3 8,3 11,4 6,7 1,7 8,3 3,0
312 Conti11A.08 Afkast 100 100 100 0 13,4 13,4 13,4 6,6 6,6 6,6 1,6 1,6 1,6 8,8 8,8 8,8 13,4 6,6 1,6 8,8 3,0
313 Afkast Contianlæg 100 100 100 0 9,1 9,1 9,1 9,2 9,2 9,2 2,2 2,2 2,2 6,7 6,7 6,7 9,1 9,2 2,2 6,7 3,0
314 Afkast Contianlæg 100 100 100 0 5,7 5,7 5,7 6,0 6,0 6,0 0,0 0,0 0,0 3,8 3,8 3,8 5,7 6 -2,5 3,8 3,0
321 Luftindtag 100 100 100 0 7,1 7,1 7,1 5,5 5,5 5,5 0,0 0,0 0,0 14,8 14,8 14,8 7,1 5,5 -0,9 14,8 3,0
322 Ventilationsrist væg 100 100 100 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 -10,5 -1,6 -1,1 -4,8 3,0
323 Ventilationsrist væg 100 100 100 0 0,0 0,0 0,0 0,0 0,0 0,0 0,4 0,4 0,4 0,0 0,0 0,0 -9,5 -0,2 0,4 -6,1 3,0
324 Ventilationsrist væg 100 100 100 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 -9,9 -0,5 -0,1 -7,2 3,0
325 Ventilationsrist væg 100 100 100 0 0,0 0,0 0,0 0,7 0,7 0,7 1,5 1,5 1,5 0,0 0,0 0,0 -9,7 0,7 1,5 -7,4 3,0
326 Ventilationsrist væg 100 100 100 0 0,0 0,0 0,0 0,3 0,3 0,3 0,1 0,1 0,1 0,0 0,0 0,0 -11,3 0,3 0,1 -8,9 3,0
327 Ventilationsrist væg 100 100 100 0 0,0 0,0 0,0 0,6 0,6 0,6 0,0 0,0 0,0 0,0 0,0 0,0 -10,8 0,6 -0,1 -9,3 3,0
328 Ventilationsrist væg 100 100 100 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 -15 -14,1 -4,7 -13,6 3,0
329 Ventilationsrist væg 100 100 100 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 -11,8 -11,4 -19,4 -10,5 3,0
330 Ventilationsrist væg 100 100 100 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 -12,1 -10,7 -21,2 -11 3,0
331 Ventilationsrist væg 100 100 100 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 -12,2 -11,1 -18,5 -11,1 3,0
332 Ventilationsrist væg 100 100 100 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 -12,5 -11,3 -17,6 -11,3 3,0
333 Ventilationsrist væg 100 100 100 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 -12,5 -11 -4,4 -11,2 3,0
334 Ventilationsrist væg 100 100 100 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 -12,7 -10,2 -4,4 -12 3,0
400 FiltA12A.00 Scheuch filter - 100 100 100 0 24,2 24,2 24,2 22,7 22,7 22,7 0,1 0,1 0,1 16,6 16,6 16,6 24,2 22,7 0,1 16,6 3,0
403 Afkast filter 5 100 100 100 0 16,3 16,3 16,3 16,7 16,7 16,7 8,9 8,9 8,9 12,7 12,7 12,7 16,3 16,7 8,9 12,7 3,0
404 Rør til cyklon (fjernes) 0 0 0 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 26,9 25,7 16,8 23,4 3,0
C:\Users\HKD\Documents\novopan\november12\Resultatark_december 2012 trin 1 med mobil.xls

Resultatark 2008 v. 1A Udarbejdet d. 03-04-2013
405 AfkF412A.00 Afkast filter 4 100 100 100 0 20,7 20,7 20,7 20,8 20,8 20,8 10,8 10,8 10,8 18,4 18,4 18,4 20,7 20,8 10,8 18,4 3,0
406 AfkF312A.00 Afkast filter 3 100 100 100 0 22,9 22,9 22,9 22,7 22,7 22,7 15,4 15,4 15,4 20,4 20,4 20,4 22,9 22,7 15,4 20,4 3,0
407 Afkast filter 2 100 100 100 0 16,6 16,6 16,6 6,1 6,1 6,1 5,4 5,4 5,4 13,2 13,2 13,2 16,6 6,1 5,4 13,2 3,0
408 Afkast filter 1 100 100 100 0 13,5 13,5 13,5 1,3 1,3 1,3 2,5 2,5 2,5 10,1 10,1 10,1 13,5 1,3 2,5 10,1 3,0
409 Venti23A.02 Novenco 100 100 100 0 26,5 26,5 26,5 18,4 18,4 18,4 9,6 9,6 9,6 13,1 13,1 13,1 26,5 18,4 9,6 13,1 3,0
414 Melan33A.01 Afkast 100 100 0 0 14,8 14,8 0,0 8,0 8,0 0,0 4,5 4,5 0,0 10,9 10,9 0,0 14,8 8 4,5 10,9 3,0
415 Melan33A.00 Afkast 100 100 0 0 18,9 18,9 0,0 11,2 11,2 0,0 6,6 6,6 0,0 14,2 14,2 0,0 18,9 11,2 6,6 14,2 3,0
417 Ventilator filter N13 100 100 100 0 18,0 18,0 18,0 11,3 11,3 11,3 1,3 1,3 1,3 9,9 9,9 9,9 18 11,3 1,3 9,9 3,0
421 KøleA14k.00 - 100 100 100 0 26,9 26,9 26,9 15,5 15,5 15,5 12,3 12,3 12,3 20,6 20,6 20,6 26,9 15,5 12,3 20,6 3,0
422 Køle12K.00 køletårn byg 12. 100 100 100 0 30,2 30,2 30,2 30,8 30,8 30,8 21,6 21,6 21,6 28,0 28,0 28,0 30,2 30,8 21,6 28 3,0
423 Afkast filter N13 100 100 100 0 17,4 17,4 17,4 11,8 11,8 11,8 1,4 1,4 1,4 9,2 9,2 9,2 17,4 11,8 1,4 9,2 3,0
424 Bund silo 15 100 100 100 0 11,1 11,1 11,1 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 11,1 -14,7 -17,9 -2,7 3,0
425 Venti23A.04 Afkast 100 100 100 0 26,8 26,8 26,8 24,2 24,2 24,2 17,2 17,2 17,2 15,5 15,5 15,5 26,8 24,2 17,2 15,5 3,0
426 Venti23A.03 Afkast 100 100 100 0 18,9 18,9 18,9 17,9 17,9 17,9 9,3 9,3 9,3 16,1 16,1 16,1 18,9 17,9 9,3 16,1 3,0
427 Hætte 27A Afkast Novenco 100 100 100 0 17,5 17,5 17,5 13,5 13,5 13,5 7,3 7,3 7,3 14,3 14,3 14,3 17,5 13,5 7,3 14,3 3,0
432 FiltÅ27A.00 Akast filter 100 100 0 0 12,3 12,3 0,0 3,1 3,1 0,0 0,0 0,0 0,0 6,5 6,5 0,0 12,3 3,1 -7,3 6,5 3,0
433 FiltÅ27Ø.00 Bund af filter 100 100 0 0 20,7 20,7 0,0 21,4 21,4 0,0 8,3 8,3 0,0 17,3 17,3 0,0 20,7 21,4 8,3 17,3 3,0
434 FiltÅ27V.00 ventilator filter 100 100 0 0 12,5 12,5 0,0 12,3 12,3 0,0 1,1 1,1 0,0 9,2 9,2 0,0 12,5 12,3 1,1 9,2 3,0
435 Afkast tagventilator 100 100 100 0 29,0 29,0 29,0 20,1 20,1 20,1 10,1 10,1 10,1 21,2 21,2 21,2 29 20,1 10,1 21,2 3,0
437 Afkast HJV630 100 100 100 0 20,7 20,7 20,7 15,2 15,2 15,2 2,1 2,1 2,1 10,0 10,0 10,0 20,7 15,2 2,1 10 3,0
438 Afkast HJV630 100 100 100 0 23,0 23,0 23,0 17,3 17,3 17,3 6,2 6,2 6,2 14,2 14,2 14,2 23 17,3 6,2 14,2 3,0
439 Afkast HJV630 100 100 100 0 19,9 19,9 19,9 14,3 14,3 14,3 2,3 2,3 2,3 9,9 9,9 9,9 19,9 14,3 2,3 9,9 3,0
440a Rør affaldsknuser 100 100 100 0 7,8 7,8 7,8 3,8 3,8 3,8 0,0 0,0 0,0 2,4 2,4 2,4 7,8 3,8 -7,9 2,4 3,0
442 Vent26A.01 Rør på bygning 100 100 0 0 27,7 27,7 0,0 20,3 20,3 0,0 12,1 12,1 0,0 21,7 21,7 0,0 27,7 20,3 12,1 21,7 3,0
443 Vent26A.02 Rør på bygning 100 100 0 0 27,8 27,8 0,0 20,0 20,0 0,0 8,9 8,9 0,0 22,5 22,5 0,0 27,8 20 8,9 22,5 3,0
446 Luftindtag ventilator filter N13 100 100 100 0 18,2 18,2 18,2 12,7 12,7 12,7 0,0 0,0 0,0 12,1 12,1 12,1 18,2 12,7 -0,3 12,1 3,0
500 Tørivs2V.00 Vent P0 100 100 100 0 16,9 16,9 16,9 12,1 12,1 12,1 2,6 2,6 2,6 7,1 7,1 7,1 16,9 12,1 2,6 7,1 3,0
503 Tørivs2V.01 Vent P1 100 100 100 3 31,5 31,5 31,5 19,4 19,4 19,4 10,8 10,8 10,8 13,4 13,4 13,4 34,5 22,4 13,8 16,4 3,0
504 P1 ventilator 27 100 100 100 0 13,1 13,1 13,1 5,9 5,9 5,9 0,0 0,0 0,0 3,0 3,0 3,0 13,1 5,9 -3,1 3 3,0
505 P1 ventilator 26 100 100 100 0 10,7 10,7 10,7 1,2 1,2 1,2 4,9 4,9 4,9 0,0 0,0 0,0 10,7 1,2 4,9 -0,4 3,0
506 TøriøstV.01 Østende P1 100 100 100 0 15,8 15,8 15,8 21,2 21,2 21,2 18,4 18,4 18,4 15,0 15,0 15,0 15,8 21,2 18,4 15 3,0
508Tørivs2V.02 Vent P2 100 100 100 3 30,1 30,1 30,1 18,6 18,6 18,6 9,9 9,9 9,9 13,5 13,5 13,5 33,1 21,6 12,9 16,5 3,0
509 P2 ventilator 25 100 100 100 0 9,7 9,7 9,7 0,0 0,0 0,0 0,0 0,0 0,0 3,3 3,3 3,3 9,7 -6,4 -5,3 3,3 3,0
510 P2 ventilator 24 100 100 100 0 6,5 6,5 6,5 0,0 0,0 0,0 0,8 0,8 0,8 0,0 0,0 0,0 6,5 -16,3 0,8 -1,8 3,0
511 TøriøstV.02 Østende P2 100 100 100 0 16,8 16,8 16,8 16,4 16,4 16,4 8,3 8,3 8,3 15,1 15,1 15,1 16,8 16,4 8,3 15,1 3,0
513 Tørivs2V.03 Vent P3 100 100 100 3 29,5 29,5 29,5 16,3 16,3 16,3 9,9 9,9 9,9 16,0 16,0 16,0 32,5 19,3 12,9 19 3,0
514 P3 ventilator 23 100 100 100 0 6,0 6,0 6,0 0,0 0,0 0,0 3,1 3,1 3,1 0,0 0,0 0,0 6 -14,3 3,1 -0,1 3,0
515 P3 ventilator 22 100 100 100 0 4,2 4,2 4,2 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 4,2 -4,1 -0,1 -1,8 3,0
516 TøriøstV.03 Østende P3 100 100 100 0 16,1 16,1 16,1 17,5 17,5 17,5 9,7 9,7 9,7 16,0 16,0 16,0 16,1 17,5 9,7 16 3,0
518 Tørivs2V.04 Vent P4 100 100 100 3 28,9 28,9 28,9 18,3 18,3 18,3 8,5 8,5 8,5 16,1 16,1 16,1 31,9 21,3 11,5 19,1 3,0
519 P4 ventilator 21 100 100 100 0 16,1 16,1 16,1 2,7 2,7 2,7 13,3 13,3 13,3 11,8 11,8 11,8 16,1 2,7 13,3 11,8 3,0
520 P4 ventilator 20 100 100 100 0 11,7 11,7 11,7 7,7 7,7 7,7 7,5 7,5 7,5 7,2 7,2 7,2 11,7 7,7 7,5 7,2 3,0
521 TøriøstV.04 Østende P4 100 100 100 0 13,3 13,3 13,3 20,9 20,9 20,9 6,8 6,8 6,8 13,9 13,9 13,9 13,3 20,9 6,8 13,9 3,0
524 Tørivs2V.05 Vent P5 100 100 100 0 34,3 34,3 34,3 21,9 21,9 21,9 16,0 16,0 16,0 25,8 25,8 25,8 34,3 21,9 16 25,8 3,0
525 P5 luftindtag 100 100 100 0 27,8 27,8 27,8 14,5 14,5 14,5 12,1 12,1 12,1 21,1 21,1 21,1 27,8 14,5 12,1 21,1 3,0
526 P5 luftindtag 100 100 100 0 28,0 28,0 28,0 15,9 15,9 15,9 11,4 11,4 11,4 21,4 21,4 21,4 28 15,9 11,4 21,4 3,0
527 TøriøstV.05 Østende P5 100 100 100 0 13,7 13,7 13,7 16,0 16,0 16,0 8,8 8,8 8,8 13,8 13,8 13,8 13,7 16 8,8 13,8 3,0
528 TøriskoA.00 Skorsten P3-P5 (fjernes) 0 0 0 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 21,9 20,3 19,1 20,3 3,0
529 TøriskoA.01 Skorsten P0-P2 /fjernes) 0 0 0 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 17,6 16,6 15,2 15,9 3,0
530 P2 tørreovn vestende 100 100 100 0 19,1 19,1 19,1 15,3 15,3 15,3 8,0 8,0 8,0 8,3 8,3 8,3 19,1 15,3 8 8,3 3,0
531 P3 tørreovn vestende 100 100 100 0 19,7 19,7 19,7 13,8 13,8 13,8 6,8 6,8 6,8 21,9 21,9 21,9 19,7 13,8 6,8 21,9 3,0
601Af Afkast filter N26 100 100 100 0 11,0 11,0 11,0 4,8 4,8 4,8 0,0 0,0 0,0 12,2 12,2 12,2 11 4,8 -11,1 12,2 3,0
601Ve Ventilator filter N26 100 100 100 0 23,0 23,0 23,0 17,8 17,8 17,8 16,6 16,6 16,6 24,9 24,9 24,9 23 17,8 16,6 24,9 3,0
602 MaimøP.01 Luftindtag Maier 100 100 100 0 20,1 20,1 20,1 17,8 17,8 17,8 10,6 10,6 10,6 26,3 26,3 26,3 20,1 17,8 10,6 26,3 3,0
603 Port Maiier mølle 100 100 100 0 10,4 10,4 10,4 5,5 5,5 5,5 0,0 0,0 0,0 17,2 17,2 17,2 10,4 5,5 -6,5 17,2 3,0
604 Flisanlæg 0 0 0 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 47,4 36,3 36,8 40,5 3,0
609 Maimø35V.00 Afkast v Maier 100 100 100 0 13,2 13,2 13,2 3,5 3,5 3,5 0,0 0,0 0,0 7,4 7,4 7,4 13,2 3,5 -3 7,4 3,0
610 MsisiloØ.00 Motor flissilo 10 100 100 100 0 25,3 25,3 25,3 22,0 22,0 22,0 15,3 15,3 15,3 21,5 21,5 21,5 25,3 22 15,3 21,5 3,0
613 Svejs09V.00 Ventilator 100 0 0 0 18,6 0,0 0,0 22,3 0,0 0,0 12,8 0,0 0,0 16,8 0,0 0,0 18,6 22,3 12,8 16,8 3,0
614 Svejs09A.00 Afkast 100 0 0 0 32,6 0,0 0,0 39,5 0,0 0,0 33,5 0,0 0,0 36,3 0,0 0,0 32,6 39,5 33,5 36,3 3,0
615 Noven01V.00 Ventilator 100 100 100 0 10,2 10,2 10,2 12,2 12,2 12,2 3,2 3,2 3,2 7,5 7,5 7,5 10,2 12,2 3,2 7,5 3,0
617 Mobil flishugger 100 0 0 0 52,8 0,0 0,0 31,4 0,0 0,0 28,6 0,0 0,0 42,4 0,0 0,0 52,8 31,4 28,6 42,4 3,0
625By Bygning, produktion, vest 100 100 100 0 16,1 16,1 16,1 6,9 6,9 6,9 0,0 0,0 0,0 7,1 7,1 7,1 16,1 6,9 -1,5 7,1 3,0
626By Bygning, produktion, øst 100 100 100 0 30,4 30,4 30,4 21,1 21,1 21,1 6,8 6,8 6,8 24,8 24,8 24,8 30,4 21,1 6,8 24,8 3,0
627Åb Portåbning 100 100 100 0 25,1 25,1 25,1 15,5 15,5 15,5 5,7 5,7 5,7 23,9 23,9 23,9 25,1 15,5 5,7 23,9 3,0
629Ma Filteranlæg 100 100 100 15 23,8 23,8 23,8 12,2 12,2 12,2 0,0 0,0 0,0 18,1 18,1 18,1 38,8 27,2 14,2 33,1 3,0
630 nyt filter Maier Mølle 100 100 100 0 28,6 28,6 28,6 23,6 23,6 23,6 12,3 12,3 12,3 26,0 26,0 26,0 28,6 23,6 12,3 26 3,0
631 Afkast 100 100 100 0 31,5 31,5 31,5 12,3 12,3 12,3 18,7 18,7 18,7 25,1 25,1 25,1 31,5 12,3 18,7 25,1 3,0
632 Mobil spånpladehugger 100 0 0 0 38,1 0,0 0,0 34,1 0,0 0,0 23,9 0,0 0,0 33,0 0,0 0,0 38,1 34,1 23,9 33 3,0
633 Nyt filter afkast 100 100 100 0 19,3 19,3 19,3 14,7 14,7 14,7 16,0 16,0 16,0 11,7 11,7 11,7 19,3 14,7 16 11,7 3,0
0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 3,0
Rute J Brovægt 24 20 0 0 5,9 5,1 0,0 15,9 15,1 0,0 1,6 0,8 0,0 9,8 9,0 0,0 12,1 22,1 7,8 16,0 3,0
Rute A Kørsel 26 0 0 0 20,8 0,0 0,0 24,5 0,0 0,0 20,6 0,0 0,0 22,2 0,0 0,0 26,7 30,4 26,5 28,1 3,0
Rute B Kørsel 54 41 0 0 26,1 24,9 0,0 25,2 24,0 0,0 20,3 19,1 0,0 22,8 21,6 0,0 28,8 27,9 23 25,5 3,0
Rute C Kørsel 24 19 0 0 24,9 23,8 0,0 20,6 19,5 0,0 15,5 14,4 0,0 19,1 18,0 0,0 31,1 26,8 21,7 25,3 3,0
Rute D Kørsel 22 23 0 0 18,8 19,1 0,0 21,9 22,2 0,0 17,0 17,3 0,0 18,2 18,5 0,0 25,4 28,5 23,6 24,8 3,0
Rute F Kørsel 1 4 0 0 11,2 15,3 0,0 13,9 18,0 0,0 9,1 13,2 0,0 8,7 12,8 0,0 29,7 32,4 27,6 27,2 3,0
Rute G Dozer flis m.v. 64 51 54 0 28,4 27,4 27,6 20,9 19,9 20,1 19,7 18,7 18,9 33,8 32,8 33,0 30,3 22,8 21,6 35,7 3,0
Rute H Dozer brændsel 2 2 1 0 24,1 24,9 23,1 4,4 5,2 3,4 11,5 12,3 10,5 20,3 21,1 19,3 42,3 22,6 29,7 38,5 3,0
STØJBIDRAG I ALT [dB(A)] 53,8 46,0 45,2 44,1 40,8 39,4 40,1 38,3 37,7 46,0 41,9 40,3
SAMLET UDV. USIKKERHED ±[dB] 4,3 1,9 1,9 2,5 2,2 2,2 2,7 3,1 3,4 2,8 2,3 2,1
STØJVILKÅR 55 45 40 45 40 35 55 45 40 45 40 35
Tillæg for tone- eller impulsindhold [dB(A)] 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0
Støjbidrag i alt, inklusive ovennævnte tillæg [dB(A)] 54 46 45 44 41 39 40 38 38 46 42 40
Konklusion: Støjvilkår OVERSKREDET q q x q q x q q q q q x
Konklusion: Støjvilkår OVERHOLDT q q q q q q x x q q q q
Konklusion: Støjvilkår kan IKKE konstateres overskredet x x q x x q q q x x x q
*: Korrelerede Data-sæt. De støjkilder der har samme nummer i denne kolonne (yderst til højre) regnes korrelerede.
C:\Users\HKD\Documents\novopan\november12\Resultatark_december 2012 trin 1 med mobil.xls

Sagens akter
Dato Beskrivelse
21. august 2012 Modtaget ansøgning om tilslutning af Kraft 5 til vådelektrofilteret
og installering af et SNCR-anlæg
24. januar 2013 Sendt spørgsmål og bemærkninger til ansøgningen
08. februar 2013 VVM anmeldelse vedrørende tilslutning af Kraft 5 til
vådelektrofilteret
11. februar 2013 Modtaget revideret ansøgning
18. marts 2013 Sendt supplerende spørgsmål
03. april 2013 Modtaget revideret ansøgning
01. maj 2013 Annonce om forudgående offentlighed i adresseavisen
Syddjurs
07. maj 2013 Sendt udkast til miljøgodkendelse
24. maj 2013 Bemærkninger fra Novopan Træindustri til udkast til
miljøgodkendelse
Bilag 5
Side 1/1

Lovgrundlag m.m.
Lov om miljøbeskyttelse
− Miljøministeriets lovbekendtgørelse nr. 879 af 26. juni 2010 af lov om
miljøbeskyttelse med senere ændringer.
Lov om planlægning
− Miljøministeriets lovbekendtgørelse nr. 937 af 24. september 2009 af lov
om planlægning med senere ændringer.
− Miljøministeriets bekendtgørelse nr. 1335 af 6. december 2006 om vurdering
af visse offentlige og private anlægs virkning på miljøet (VVM) i
medfør af lov om planlægning.
Godkendelsesbekendtgørelsen
− Miljøministeriets bekendtgørelse nr. 1454 af 20. december 2012 om
godkendelse af listevirksomhed med senere ændringer.
Affaldsbekendtgørelsen
− Miljøministeriets bekendtgørelse nr. 1415 af 12. december 2011 om affald.
Olietanksbekendtgørelsen
− Miljøministeriets bekendtgørelse nr. 1321 af 21. december 2011 om indretning,
etablering og drift af olietanke, rørsystemer og pipelines.
Godkendelsesvejledningen
− Miljøstyrelsens vejledning nr. 3/1993 om godkendelse af listevirksomheder.
VVM-vejledningen
− Miljøstyrelsens vejledning af 12. marts 2009 om VVM i planloven
Støjvejledningen
− Miljøstyrelsens vejledning nr. 5 og 6/1984 om ekstern støj fra virksomheder.
− Miljøstyrelsens vejledning nr. 5/1993 om beregning af ekstern støj fra
virksomheder.
− Miljøstyrelsens vejledning nr. 3/1996 om supplement til vejledning om
ekstern støj fra virksomheder.
Luftvejledningen
− Miljøstyrelsens vejledning nr. 2/2001 om begrænsning af luftforurening
fra virksomheder.
B-værdier
− Miljøstyrelsens vejledning nr. 2/2002 om B-værdier, inkl. supplementer
til vejledningen.
− Miljøstyrelsens vejledning nr. 4/1985 om begrænsning af lugtgener fra
virksomheder.
Bilag 6
