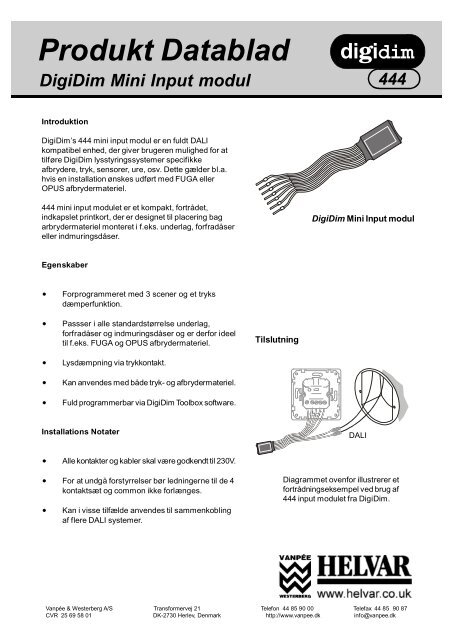

<strong>Produkt</strong> <strong>Datablad</strong><br />
DigiDim Mini Input modul<br />
Introduktion<br />
DigiDim’s 444 mini input modul er en fuldt DALI<br />
kompatibel enhed, der giver brugeren mulighed for at<br />
tilføre DigiDim lysstyringssystemer specifikke<br />
afbrydere, tryk, sensorer, ure, osv. Dette gælder bl.a.<br />
hvis en installation ønskes udført med FUGA eller<br />
OPUS afbrydermateriel.<br />
444 mini input modulet er et kompakt, fortrådet,<br />
indkapslet printkort, der er designet til placering bag<br />
arbrydermateriel monteret i f.eks. underlag, forfradåser<br />
eller indmuringsdåser.<br />
Egenskaber<br />
• Forprogrammeret med 3 scener og et tryks<br />
dæmperfunktion.<br />
• Passser i alle standardstørrelse underlag,<br />
forfradåser og indmuringsdåser og er derfor ideel<br />
til f.eks. FUGA og OPUS afbrydermateriel.<br />
• Lysdæmpning via trykkontakt.<br />
• Kan anvendes med både tryk- og afbrydermateriel.<br />
• Fuld programmerbar via DigiDim Toolbox software.<br />
Installations Notater<br />
• Alle kontakter og kabler skal være godkendt til 230V.<br />
• For at undgå forstyrrelser bør ledningerne til de 4<br />
kontaktsæt og common ikke forlænges.<br />
• Kan i visse tilfælde anvendes til sammenkobling<br />
af flere DALI systemer.<br />
Tilslutning<br />
digidim<br />
444<br />
DigiDim Mini Input modul<br />
DALI<br />
Diagrammet ovenfor illustrerer et<br />
fortrådningseksempel ved brug af<br />
444 input modulet fra DigiDim.<br />
<strong>Vanpée</strong> & <strong>Westerberg</strong> A/S Transformervej 21 Telefon 44 85 90 00 Telefax 44 85 90 87<br />
CVR 25 69 58 01 DK-2730 Herlev, Denmark http://www.vanpee.dk info@vanpee.dk
<strong>Produkt</strong> <strong>Datablad</strong><br />
digidim<br />
DigiDim Mini Input modul 444<br />
Tekniske data<br />
Tilslutning: 1-4 indgange<br />
COM indgang<br />
Max. potentialeforskel kl. 1-4: 5 V nominel med åbent<br />
kontaktsæt, og mindre end<br />
0,3V ved lukket kontaktsæt.<br />
Overbelastningsbeskyttelse: ±7 V<br />
Kortslutningsstrøm: 0.5 mA maksimum<br />
Genindkobling: 50 mS<br />
Tilslutninger<br />
DALI: Ribkabel er afsluttet i<br />
1,2 mm 2 terminalrør.<br />
Switch: Ribkabel er afsluttet i<br />
1,2 mm 2 terminalrør<br />
DALI-bussen bør udføres med 230V isolation. Styringsog<br />
forsyningsledninger kan derfor fremføres samlet.<br />
Den maksimale ledningslængde mellem to systemer<br />
må ikke overstige 300m.<br />
Note: For at undgå forstyrrelser, bør de fortrådede<br />
kontaktsæt samt commonlederen ikke forlænges.<br />
Spænding<br />
DALI Forsyningsoutput: Ingen (kræver ekstern<br />
DALI strømforsyning)<br />
DALI forbrug: 10 mA<br />
Driftsforhold<br />
Omgivelsestemperatur: 0… 40º C<br />
Luftfugtighed: 90% max, ingen kondens<br />
Opbevaringstemperatur: -10º C… +70º<br />
Mekaniske data<br />
Kabinet: Indkapslet printkort<br />
Vægt: 10 g<br />
Konformitet & Standard<br />
EMC<br />
Emission: EN 55 015<br />
Immunitet: EN 61 547<br />
Sikkerhed<br />
Sikkerhed: EN 60 950<br />
IP-klasse: 20<br />
Isolation: 1.5 kV<br />
Dimensioner<br />
20<br />
10<br />
444<br />
30<br />
Tilslutninger<br />
Default Functions<br />
200<br />
BROWN<br />
RED<br />
ORANGE<br />
YELLOW<br />
GREEN<br />
BLUE<br />
VIOLET<br />
Common Brun<br />
Gem/kald Scene 1 Rød<br />
Gem/kald Scene 2 Orange<br />
Gem/kald Scene 3 Gul<br />
Touch dæmper Grøn<br />
DALI (+) Blå<br />
DALI (-) Violet<br />
<strong>Vanpée</strong> & <strong>Westerberg</strong> A/S Transformervej 21 Telefon 44 85 90 00 Telefax 44 85 90 87<br />
CVR 25 69 58 01 DK-2730 Herlev, Denmark http://www.vanpee.dk info@vanpee.dk<br />
50<br />
COM<br />
IP1<br />
IP2<br />
IP3<br />
IP4<br />
DA+<br />
DA-
