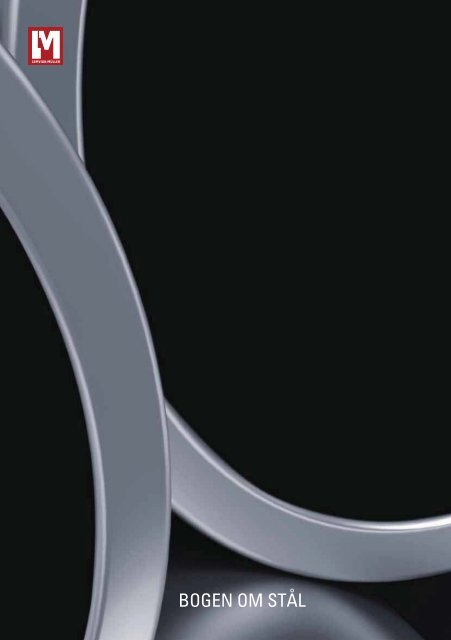

BOGEN OM STÅL

Foto: Sofus Comer

Lemvigh-Müller har været en del af den danske stål- og metalbranche i mere

end 160 år. Siden virksomheden startede på Kultorvet i København i 1846, har

den udviklet sig til at blive Danmarks største stål- og teknikgrossist, som hver

dag ekspederer tusindvis af ordrer på stål og metal af alle typer.

Den tætte kontakt med vore kunder og deres ansatte har vist os, at hverdagen

kan blive nemmere med et praktisk opslagsværk om alt, hvad der i dagligdagen

er værd at vide om stål og metal. Derfor har vi taget initiativ til at udgive denne

bog – Bogen om Stål – som henvender sig til alle, der på en eller anden måde

har med stål og metal at gøre – hvad enten det er i kraft af deres arbejde

eller uddannelse.

Copyright © 2009 Lemvigh-Müller

FORORD

I Bogen om Stål finder man nyttig viden om forskellige stål- og metalkvaliteter,

herunder også fremstilling, egenskaber, udformning, bearbejdning og

anvendelse. En væsentlig del af bogen er også en dimensionsliste, hvor det

er muligt at slå alle gængse former for stål, bjælker, plader, blankt stål og

profiler op.

Det har været vores ambition, at Bogen om Stål skulle være et langtidsholdbart

produkt, som brugerne kan have glæde af mange år ud i fremtiden. En god

ven, som kan følge én gennem en lang og spændende karriere inden for stål

og metal.

God fornøjelse

Med venlig hilsen

Lemvigh-Müller

1

INDHOLD VÆRD AT VIDE OM STÅL SIDE 6-28

STANG- OG BÅNDSTÅL SIDE 29-43

STÅLBJÆLKER SIDE 44-49

STÅLPLADER SIDE 50-64

ARMERINGSSTÅL OG BYGNINGSARTIKLER SIDE 65-71

BLANKT STÅL SIDE 72-81

STÅLRØR OG PROFILER SIDE 82-95

RUSTFRIT STÅL SIDE 96-120

METALLER SIDE 121-138

SPECIALSTÅL SIDE 139-144

STÅL- OG METALBEARBEJDNING SIDE 145-162

TEKNISK INFORMATION SIDE 163-170

Lemvigh-Müller er en virksomhed, som i tæt samspil med vore kunder, har

været i udvikling siden 1846.

I dag er Lemvigh-Müller Danmarks største stål- og teknikgrossist med 1.800

medarbejdere og en omsætning på ca. 7,5 mia. kroner. Gennem vore fire

primære forretningsområder: Stål og metal, el-teknik, VVT (værktøj og teknik)

og VVS, kan vi dække en meget stor del af de produktbehov, som findes inden

for dansk industri, byggeri, håndværk og teknisk installation.

Totalsortimentet udgør i alt 200.000 varenumre, hvoraf ca. halvdelen er lagerlagt

på vore fire centrallagre i Køge, Odense, Kolding og Randers. Det betyder, at vi

kan levere fra dag til dag gennem et logistik- og distributionskoncept, som også

rummer mulighed for ekspreslevering, reservationsordrer og lagerlægning af

kundespecifikt sortiment samt individuelle løsninger, der efter behov kan omfatte

supply chain management (SCM) og vendor managed inventory (VMI).

Support og rådgivning man kan stole på

Høj leveringssikkerhed på rette tid og sted er afgørende for vore kunder. Men det

er ikke altid nok blot at kunne levere varen. Der skal også viden til, hvis der for

alvor skal skabes værdi. Det gælder både i forhold til hverdagens udfordringer

– og i de situationer hvor det er nødvendigt med særlig ekspertise.

Hos Lemvigh-Müller kan man regne med, at vore medarbejdere er blandt landets

mest kompetente på områder som f.eks. stål, svejsning, industriautomation, tele/

data, belysning, VVS-materiel og værktøj. Det betyder, at vore kunder altid kan

forvente at få en løsningsorienteret og professionel dialog, der giver de største

økonomiske, tekniske og miljømæssige fordele ud fra en totalbetragtning.

Den personlige dialog i forbindelse med rådgivning og teknisk support

suppleres endvidere med en række internet-tjenester, der er i stadig udbygning.

Her kan man ikke blot finde teknisk dokumentation, men også f.eks. manualer

og håndbøger, links til databaser hos producenterne samt on-line support og

uddannelse.

4

STÅL- OG TEKNIKPARTNER FOR

HÅNDVÆRK, INSTALLATION OG INDUSTRI

Vi kan hjælpe til større effektivitet

Kundesupporten hos Lemvigh-Müller rækker ud over det rent tekniske.

Vi understøtter også vore kunder med løsningsorienteret knowhow på

mere kommercielt prægede områder som e-business og elektronisk

dokumentudveksling, forhandlerkoncepter på udvalgte områder samt

uddannelse og kursusvirksomhed.

Væsentligt er det især, at vi også kan bidrage til at reducere vore kunders totale

anskaffelsesomkostninger. Uanset om det drejer sig om hverdagens løbende

indkøb eller større projekter, ligger der nemlig ofte relativt store, og tit også

oversete, besparelser i at forenkle, optimere og automatisere indkøbsprocessen

gennem elektronisk samhandel og dokumentudveksling, mobil e-business med

time/sagsstyring, og etablering af VMI-løsninger.

Vi værner om vore værdier

I en verden, hvor produkter og services kan ligne hinanden til forveksling, er

det mennesker og værdier, der udgør den største forskel. Lemvigh-Müllers

firmaværdier er, at vi er værdiskabende, kompetente, engagerede, nytænkende

og menneskelige. Og det er ikke tomme ord – men derimod essensen af

medarbejdernes deltagelse og store involvering i en værdiproces, som vi på det

seneste har arbejdet meget intensivt med på alle niveauer i Lemvigh-Müller.

Værdierne er udtrykt i fingeraftryks/hjertesymbolet, der i dagligdagen skal

minde os om dem: Fingeraftrykket viser, at vi alle er individer, som alle har

såvel indflydelse som ansvar for vores arbejdsplads, arbejdsmiljø, resultater

og værdiskabelse. Hjertet er et universelt symbol for positive følelser,

menneskelighed og etik. Og har man hjertet med i det, man laver, kommer

nytænkningen og engagementet af sig selv – og dermed også de gode

relationer med kunder og leverandører, som i sidste ende skaber værdi og

resultater.

Velkommen til Lemvigh-Müller.

Foto: Lemvigh-Müller

Foto: Lars Holm

LEMVIGH-MÜLLER HAR ALT I STÅL – OG MERE TIL

Med mere end 5.000 artikler på lager, har vi Danmarks største og bredeste

produktprogram inden for stål, armeringsstål, rustfrit stål, rør og koldformede

profiler, stangstål, stålbjælker, plader og coils, blankt stål samt specialstål.

Dertil kommer, at vi er en førende leverandør af andre metaller som bl.a.

aluminium, kobber, messing, zink, nysølv og tinbronze.

650 medarbejdere sørger hver dag for, at vore kunder får det stål og metal, som

de skal bruge. Ikke kun gennem et pålideligt logistiksystem med udgangspunkt i

vore to centrallagre i hhv. Køge og Randers samt vore bearbejdningscentre, men

også i kraft af vores betydelige ekspertise på området, som sikrer kvalificeret

og løsningsorienteret rådgivning, der er med til at skabe værdi.

Udover at vores lagerlagte sortiment dækker alle normale forespørgsler, kan vi

også hjælpe i de situationer, hvor vore kunder har behov for specielle stål- eller

metalkvaliteter. Som grossist med et internationalt netværk og et detaljeret

kendskab til producenter over hele kloden, kan vi fremskaffe stort set, hvad det

skal være. Samtidig medfører Lemvigh-Müllers stærke position på det danske

stålmarked, at vi i mange tilfælde også er en foretrukket samarbejdspartner

for både danske virksomheder og udenlandske stålværker i forbindelse med

større leverancer direkte fra værk til slutbruger.

Bearbejdning, der skaber værdi

Men for Lemvigh-Müller rækker begrebet leveringssikkerhed videre end det.

Vi råder også over en række produktionscentre, som hver især kan tilføre

det ubearbejdede stål en værdi, inden det skal indgå i et byggeri eller en

produktion. Her er det også, efter aftale, muligt at oplagre specielle kvaliteter

og bearbejdede emner, som efterfølgende kan leveres fra dag til dag.

Vi har moderne udstyr, stor kapacitet og omfattende kompetencer inden

for bearbejdning af stål og metaller. Vi kan bl.a. slyngrense, prime, save og

bore, foretage avancerede laserudskæringer samt spalte og formatklippe

fra coils.

Ved at overlade den indledende bearbejdning af stålelementer til Lemvigh-

Müller, kan man spare plads, undgå materialespild og unødig håndtering

samt reducere kapacitets- og lageromkostninger. Det gør det nemmere for

vore kunder at fokusere på deres egne kernekompetencer. Al produktion og

bearbejdning i Lemvigh-Müller finder selvfølgelig sted i henhold til vores ISOcertificering

og kan leveres med fyldestgørende dokumentation.

Danmarks stærkeste armeringspartner

Lemvigh-Müller har en større stab af medarbejdere, som udelukkende

beskæftiger sig med armeringsstål. Vi er altid ajour med de nyeste normer

og har et detaljeret kendskab til markedet. Det betyder, at vi ikke blot kan

levere det armeringsstål i den kvalitet og mængde, som der er behov for,

men også rådgive vore kunder på et område, hvor kravene til såvel kvalitet

som certificering er store.

Også når det gælder klip og buk, kan Lemvigh-Müller levere armeringsstål klar

til binding og placering i formen. Tildannelsen sker efter reglerne i DS 411, og

armeringsprodukterne fremstilles på baggrund af kundernes bukkelister, som

Lemvigh-Müller i øvrigt også – efter særlig aftale – kan være behjælpelige

med at udarbejde.

Lemvigh-Müller tilbyder også svejsefri rullenet, hvor armeringsstængerne

er spundet sammen – lige til at rulle ud. I forhold til traditionel lægning og

binding, medfører rullenet typisk en besparelse på halvdelen af tiden og en

fjerdedel af materialerne. Selv om rullenet er lidt dyrere i indkøb i forhold til

standardnet med stød, viser beregninger, at omkostningerne til materialer og

arbejdsløn kan reduceres med 25 pct. ved et areal på ca. 1000 m 2 .

5

Stål har gennem to hundrede år været et af de vigtigste materialer, vi kender.

Man kan på mange måder sige, at det moderne samfund, som vi lever i, er

bygget på stål. Billig masseproduktion af stål var en afgørende forudsætning

for den industrielle revolution. Det blev brugt til maskiner, der kunne producere,

skibe og jernbaner, der kunne binde markederne sammen og til bygninger, der

gjorde det muligt at skabe de storbyer, vi kender idag.

6

VÆRD AT VIDE OM STÅL

Selv om der i de senere år er blevet udviklet mange nye materialer, er stål

stadig blandt de mest anvendte. Det er stærkt og holdbart, det kan formes

til næsten hvad som helst, og det kan genanvendes næsten uendeligt. Der

anvendes årligt ca. 1.200 mio. tons stål over hele verden, hvoraf godt en million

tons om året bruges i Danmark. På de følgende sider kan man danne sig et

hurtigt overblik over, hvordan stål egentlig fremstilles.

Samlet oversigt over de vigtigste trin i stålproduktionsprocessen

Foto: Istockphoto

Jernmalm

Rent jern er et grundstof med betegnelsen Fe. Det er et af de mest almindelige

grundstoffer på kloden og findes faktisk overalt i naturen som en bestanddel

af jordskorpen i varierende koncentration. Når koncentrationen er tilstrækkelig

stor til, at udvindingen kan betale sig, er der tale om jernmalm, som man bruger

til fremstilling af jern og stål. I 2006 blev der på verdensplan produceret ca. 1,7

milliarder tons jernmalm med Kina, Brasilien, Australien, Indien og Rusland

som de fem største producenter. Jernmalmen består af iltforbindelser af jern

samt kulstof, svovl, fosfor, silicium, mangan, aluminium og kalk. Der findes

forskellige typer jernmalm, men de mest almindeligt brugte er:

- Spatjernsten (Fe2CO3) maksimalt Fe indhold 33 til 38 pct. Findes bl.a. i

Tyskland

- Magnetjernsten (Fe3O4) maksimalt Fe indhold 59 til 67 pct. Findes bl.a. i

Sverige

- Rødjernsten (Fe2O3) maksimalt Fe indhold 47 til 51pct. Findes i bl.a. USA

- Brunjernsten (2Fe2O3+3H2O) maksimalt Fe indhold 49 til 53 pct.

Findes bl.a. i Spanien.

I Danmark findes der myremalm, som i jernalderen og vikingetiden blev brugt

til fremstilling af jern. Myremalm indeholder maksimalt 57pct. Fe.

Forbehandling af jernmalm

Før jernmalmen kan bruges, skal den have en forbehandling, en såkaldt

sintring, som foregår i sinterværk. Jernmalmen knuses til små stykker på 2

-3 mm i diameter og blandes med koks og brændt kalk. Herefter opvarmes

blandingen til 1.100-1.200 °C og smelter delvis sammen til store flager, som

efterfølgende knuses til til en diameter på 15-30 mm. Hovedparten af verdens

råjern fremstilles ved denne proces.

Koks

I koksværk brændes kul til koks ved temperatur 1.200 °C til 1.300 °C i 14 til 18

timer indtil de er fri for vand, tjære og gas. De koks, der bruges i smelteovne, skal

have et stort kulstofindhold og lavt svovl- og askeindhold. Koksene skal desuden

have den rette størrelse og god styrke, så de ikke pulveriserer og forstyrrer

Udvinding af råjern i højovn

gasstrømmen i smelteovnen. Som et biprodukt ved koksproduktion fås gas,

ren brint, kuldtjære og beg, som kan raffineres til bl.a. benzen, toluene, xylene,

naftalin, farve og kulfibre.Til at producere 1 ton råjern bruges 500 kg. koks.

Udvinding af råjern i højovn

Det meste af verdens råjern produceres i højovne, hvor der ved en meget høj

temperatur foregår en reduktionsproces, som frigør den kemiske bundne ilt

fra jernmalmen. Et højovnsanlæg er fra 80-100 meter højt og selve højovnen

ca. 35 meter høj med en diameter på 16-18 meter. De største højovne har et

volumen på over 5.500 kubikmeter og kan producere ca. 80.000 tons råjern

om ugen. Materialetilførslen sker kontinuerligt ved hjælp af et transportbånd,

som fører råmaterialer op til toppen af højovnen. Da der i toppen af højovnen

er et tryk på 250 Kg/Pascal, må påfyldningen ske via en sluse så de

forbrændingsgasser, der opstår ved processen ikke slipper ud, men derimod

føres via et støvfilter til forvarmeovne og bruges til at opvarme den luft, der

bruges til forbrændingsprocessen. Den forvarmede luft indblæses i højovnen

via et ringformet rør, der er monteret med 20-40 vandkølede dyser.

Reduktionsprocessen starter øverst i ovnen, hvor råmaterialerne tørres og

forvarmes. Under reduktionsprocessen dannes der store mængder kuldoxid

(CO). Jernmalmen afgiver sin oxygen (ilt) til kuldoxiden, som omdannes til

kuldioxid (CO 2 ). Midt i ovnen ved ca. 1.100 ºC er reduktionsprocessen færdig.

Ved 1.500 ºC smelter jernet. Herved opløses store mængder kulstof, og der er

nu dannet flydende råjern, som synker ned mod bunden. I indblæsningszonen

er temperaturen så høj, op til 2.300º, at siliciumilte (CiO2) og manganilte (MnO)

befries for ilt af kulstoffet i koksene, hvorefter jernet optager disse stoffer.

Det smeltede jern lægger sig i bunden af højovnen og tappes ud i særlige

transportvogne. Der dannes en letsmeltelig slagge, som beskytter jernet, når

det passerer indblæsningszonen på vej mod bunden. Slaggen har en mindre

vægtfylde end jern. Derfor lægger den sig oven på det smeltede jern og kan

tappes gennem et højreliggende hul. Råjernet fra højovnen støbes enten i

barrer (pig-iron) til senere brug eller føres direkte over i en konverteringsovn,

hvor det omdannes til stål.

7

Værd at vide om stål

Udvinding af råjern ved MIDREX metoden

Udvinding af råjern ved direkte reduktion

Højovnsanlæg, som integrerer hele produktionsprocessen, er ikke kun meget

dyre i drift, de stiller også store og meget specifikke krav til råmaterialernes,

f.eks. koksens, kvalitet. Integrerede højovnsværker er, som tommelfingerregel,

først rentable ved en årsproduktion på 1 mio. tons.

Samtidig er det vanskeligt at styre indføringen af meget fint jernmalm i

højovne.

Som alternativ kan i stedet benyttes en anden proces, nemlig direkte reduktion.

Her udvinder man råjern fra meget fint jernmalm under 200 mesh (0.074mm) i

diameter, som først er blevet blandet med flydende kalk og dolomit og herefter

formet til piller med en diameter på 10-15 mm. Direkte reduceret jern opnås, når

fint jernmalm reduceres med forbedret naturgas ved en relativ lav temperatur

(900-1.000 ºC). Der findes flere metoder til direkte reduktion, men den mest

brugte er MIDREX metoden. Hvis råjernet ikke straks bliver viderebearbejdet

i en konverteringsovn, bliver det støbt i briketter (Hot briquetted iron).

Tre typer konverteringsovne

8

Konverteringsovn

Det flydende råjern omdannes til stål i en konverteringsovn ved at mængden

af ledsagestoffer reduceres i en proces, der kaldes ”friskning”. Her blæses der

en kraftig strøm af rent ilt ned i det smeltede metal, hvorefter temperaturen

stiger fra 1.200 ºC -1.630 ºC i løbet af 20 minutter. Kulstofindholdet falder typisk

fra 4,5-0,05 pct. samtidig med at andre ledsagestoffer som silicium, mangan,

fosfor og svovl også reduceres. Man kan erstatte op til 15 pct. råjern med skrot.

Skal der tilsættes legeringsstoffer til stålet, skal de ske efter friskningen, idet

legeringsstofferne vil reagere med ilten og danne slagger.

Lysbueovn

Råmaterialet til lysbueovnen består mest af skrot samt en mængde pigiron.

Lysbueovnen kan også bruges til at raffinere højt legeret stål som f.eks.

rustfast stål. Efter udbredelsen af en selvstændig raffineringsproces bruges

lysbueovnen mest til at levere smeltet, afgasset stål til videre raffinering.

Induktionsovn

Induktionsovnen består af en ildfast digle, der er omviklet med en

vandkølet kobberspiral. Når der sendes en højfrekvent vekselstrøm

gennem kobberspiralen, opstår der en hvirvelstrøm i det stål, der er i diglen

og den elektriske modstand, der er i stålet vil opvarme stålet. Der kan opnås

meget høje temperaturer, som også kan styres meget præcist i en induktionsovn.

Det gør den velegnet til at fremstille alle former for højt legeret stål, herunder

også med legeringsstoffer, der har et meget højt smeltepunkt.

Raffinering

Når stålet kommer fra konverteringsovnen, lysbueovnen eller induktionsovnen,

er det klar til strengstøbning – med mindre man ønsker en endnu højere kvalitet

(f.eks. højt legeret kvalitetsstål eller rustfrit stål), som kan opnås i forskellige

typer raffineringsovne, hvor man kan fjerne gasser, tilsætte speciallegeringer

samt arbejde med meget nøjagtige mængder og temperaturer.

Strengstøbning

Formålet med strengstøbning er at lave faste emner af flydende stål. Det

foregår kontinuerligt, ved at det flydende stål løber fra støbeskeen via et rør (for

at undgå iltning) ned i tragten og videre ned i støbeformen, som også kaldes

kokillen. I den vandkølede kokille afkøles stålet, så den danner en skal, der

forhindrer stålet i at ilte. Stålet danner facon efter et hul i kokillens bund og

fortsætter ad det vandkølede bånd nedad. Til sidst afskæres stålet i passende

længder. De færdige emner kaldes, alt efter kokillens facon for slabs, billets

eller blooms, som herefter sendes til videreforarbejdning i et valseværk.

Lysbueovn

Kontinuerlig strengstøbning

9


Valsning

De slabs, billets og blooms, der er resultatet af strengstøbningen

videreforarbejdes i et valseværk. 80-90 pct. af al stålproduktion går gennem et

valseværk, hvor det enten varm- eller koldvalses til f.eks. coils, profiler eller rør.

På de efterfølgende oversigter er de mest almindelige valsningsformer vist.

Varm- og koldvalsning af coils

Valsning af forskellige profiler

10

Valsning af forskellige rørtyper

Den indre opbygning af stål

Jernmaterialerne stål og støbejern indeholder hovedsagelig jern (Fe), men

tillige varierende mængder af kulstof (C) og andre legeringsstoffer. Det er

karakteristisk, at disse legeringsstoffer har en stærk indflydelse på materialets

egenskaber (se figur 6).

I stål er kulstofindholdet normalt mellem 0,02 og 0,50 pct.

Der findes indenfor dette område en lang række forskellige kvaliteter, afhængig

af de andre legeringsstoffer og fremstillingsmetoden.

Støbejern har en kulstofmængde på omkring 3 pct., variationer i kulstofmængden

giver også i støbejern anledning til, at materialet ændres.

Stål og støbejern har forskellige strukturer

I jernkulstofdiagrammet har man et overblik over områderne for de

forskellige skrukturer. Man ser, at strukturerne skifter både ved ændring

af kulstofprocenten og ved opvarmning af et bestemt materiale. Når stål

f.eks. bliver hårdere med stigende kulindhold, skyldes det et stigende

indhold af perlit- og cementitkorn, der er hårdere end ferrit. Når grænsen

for smedelighed, (grænsen mellem stål og støbejern) netop ligger ved 1,7

pct., svarer det til, at smedning foretages i det austenitiske område, hvor

stål er særlig plastisk.

Styrke Sejhed Formbarhed Svejsbarhed

Kul C + - - -

Silicium Si + o - o

Mangan Mn + + - -

Fosfor P + - - -

Svovl S o - - -

Aluminium Al o + + o

Niob Nb + + - o

Vanadin V + - - -

Krom Cr + - - -

Nikkel Ni + + o -

Kobber C + o o -

Titan Ti + + + o

Figur 6: Legeringsstoffers indvirkning på stålets egenskaber.

11


Kornstrukturen

Når to eller fl ere stoffer smelter sammen, opstår der forskellige forbindelser

mellem dem. Det kan være kemiske forbindelser, hvor alle molekyler er ens,

og det kan være blandinger, hvor molekylerne er forskellige, men blandes

sammen.

Når det smeltede materiale med et bestemt indhold af jern og kulstof afkøles

og størkner, dannes der en kornet struktur. Denne kornstruktur kan ses under

mikroskop.

Kornene viser sig at være ret ensartede hver for sig. Nogle består af rent jern

(ferrit-korn). Andre har et bestemt kulstofi ndhold. Perlit-korn har 0,86 pct. C.

Ledeburit-korn har 4,3 pct. C, og endelig fi ndes der korn af jernkarbid (Fe3C),

som kaldes cementit, 6,67 pct. C.

Af jern-kulstofdiagrammet fremgår det hvilke kornblandinger, der svarer til

forskellige kulstofi ndhold. I stålområdet med mellem 0,10 og 0,50 pct. C er det

udelukkende ferrit og perlitkorn. I det almindelige støbejernsområde omkring

3 pct. C har man perlit-, ledeburit- og cementitkorn blandet sammen.

Opvarmning og afkølingens indfl ydelse

Ser man på jern/kulstof-diagrammets øverste del, vil man fi nde, at den struktur,

som fi ndes ved almindelige temperaturer ændres totalt ved opvarmning over

800-900 °C.

For det første kan man se, at rent jern ændrer sig. Rent jern er ved lave

temperaturer magnetisk og kaldes da alfa-jern. Ved 906 °C omdannes det til

gamma-jern, og dette omdannes senere ved 1.401 °C til deltajern. Ved afkøling

sker omdannelserne i modsat rækkefølge.

For det andet ser man, at der i stålområdet sker en omdannelse af ferrit og

perlit til austenit. Denne omdannelse af kornene begynder ved lavere og lavere

temperatur, jo mere perlitisk materialet er. Det laveste punkt er 721 °C med

ren perlit (0,86 pct. C).

Austenit-korn kan opfattes som gamma-jern tilsat større eller mindre mængder

kulstof. Austenit er umagnetisk. Ved passende afkøling og efterfølgende

glødning kan man opnå, at austenit-strukturen bevares også i det afkølede

materiale.

Figur 7: Jern/kulstof - diagram.

12

jern

jern

jern

1600

1500

1400

1300

1200

1100

1000

900

800

700

600

500

Ferrit +

perlit

Austenit AAustenit t nit

(fast)

Austenit Au AAustenit

Au i

+ sek. sek

cementit c i

Perlit P +

sek. s

cementit ccementit i

Smelte m + austenit n

(flydende (flydende y e + fast) fast) )

Austenit st +

sek. . cementit nt +

ledeburit ldb e it

(fast) t

Perlit i + sek. k. cementit n +

ledeburit e

Smelte

(alt er flydende)



Smelte m +

prim i cementit e

(flydende y + fast) )

Prim m cementit e +

ledeburit e

(fast) (f st)

Prim m cementit e +

ledeburit ledeb e rit

1,0 2,0 3,0 4,0 5,0 6,0 7,0

Ved langsom afkøling ændres austenit normalt igen til ferrit og perlit. Ved

hurtig afkøling kan man dog opnå, at der i stål dannes en særlig hård struktur,

en hærdestruktur.

Hærdestruktur

Ved opvarmning til ca. 800-1.000 °C med efterfølgende hurtig køling i vand,

luft eller olie viser stål med over 0,35 pct. C sig at blive hårdt. Årsagen hertil

er, at materialet under afkøling får en indre struktur, der består af hårdere korn.

Samtidig bliver materialet mere skørt. Skørheden kan ved passende opvarmning

(anløbning) nedsættes betydeligt. Der fi ndes fl ere forskellige hærdestrukturer.

Der fi ndes i dag stål der med et lavere kulstofi ndhold ca. 0,14 pct., men tilsat

andre legeringsstoffer (bl.a. Bor), der i leveringsformen er meget slidstærkt

(Hårdhed 400-600 HB).

Martensit

Ved tilstrækkelig hurtig afkøling af austenitområdet fås i stål en hård og skør

struktur, som kaldes martensit. Strukturen er nåleformet. Ved efterfølgende

anløbning opnås en større sejhed, men samtidig en noget mindre hårdhed.

Troosit

En struktur, som opstår ved anløbning af martensit i temperaturområdet ved

150-400 °C

Sorbit

Den struktur, som opstår ved anløbning af martensit til sejhærdningsområdet

(over 450 °C).

Bainit

Ved afkøling fra austenitområdet, hvor temperaturen undervejs holdes

tilstrækkelig lang tid et eller andet sted mellem 200-500 °C, dannes en struktur,

som kaldes Bainit. I det øvre område ved 500 °C dannes en fjerlignende

struktur, i det nedre område omkring 200 °C fås en nålelignende struktur.

Nedre bainit synes at overgå alle andre stålstrukturer af samme hårdhed

med hensyn til sejhed.

Hærdede materialer mister deres hårdhed, hvis de påny udsættes for en

omvarmning til 800-1.000 °C

Stålbetegnelser og stålkvaliteter

De forskellige stålbetegnelser refererer dels til den kemiske sammensætning,

fremstilling og udseende, dels til anvendelsesformålet. Endvidere giver

de forskellige stålværker de nye mikrolegerede stålkvaliteter forskellige

produktnavne. I det efterfølgende gives nogle kortfattede oplysninger om en

række almindelige stålbetegnelser.

Kulstofstål (Kulstål)

Carbon steel

Kohlenstoffstahl

Betegnelsen dækker stål, hvis egenskaber i overvejende grad er bestemt af

kulstofindholdet. For så vidt kan alt ulegeret stål henregnes under kulstofstål,

men sædvanligvis benyttes betegnelsen kun om stål med relativt højt

kulstofindhold, som f.eks. 0,30 pct. kulstof.

Ulegeret stål

Plain carbon steel

Unlegierter Stahl

Stål hvis egenskaber hovedsagelig er bestemt af kulstofindholdet, og som

maksimalt må indeholde 0,5 pct. silicium, 0,8 pct. mangan, 0,1 pct. aluminium

eller titan, 0,1 pct. fosfor, 0,06 pct. svovl, 0,25 pct. kobber. Ved konstruktionsstål

ligger kulstofindholdet fra 0,02-0,6 pct., ved værktøjsstål 0,35-1,5 pct. C.

Mikrolegeret stål

Stål af en rimelig ny oprindelse, hvor man tilsætter små mængder af forskellige

tilsætningsstoffer. Sammen med en temperaturkontrolleret valsning opnår man

nogle egenskaber vedr. styrke og svejseegenskaber, som de gamle kendte

stålkvaliteter ikke har.

Legeret stål

Alloyed steel

Legierter Stahl, Edelstahl

Stål, hvor legeringsemnerne findes i større mængde, end det er tilladt i ulegeret

stål, og som tilsættes for at give stålet visse ønskede egenskaber. Lavtlegeret

stål betegner legeret stål med mindre end 5 pct. samlet legeringsmængde,

højtlegeret stål med over 5 pct.

Borstål

Bor tilsat i ganske små mængder forbedrer hærdeligheden og giver stor

indhærdningsdybde; det bruges derfor til sejhærdningsstål. På grund af den

forbedrede kernestyrke bruges det også til indsætningsstål. Som tilsætning

til austenistiske stål og varmefaste stål forbedrer det styrkeegenskaberne på

grund af udskillelseshærdning.

De fleste borstål, der leveres som stangstål, plader og finplader, skal altid

hærdes. Ved vandhærdningen opnås de bedste resultater med hensyn til

hårdhed – oliehærdning giver lavere hårdhed.

Slidstål

Igennem de sidste år har værkerne udviklet ståltyper, som er slidstærke,

nemmere at bearbejde (svejse og bukke), og som endvidere kan give lettere

konstruktioner. Dette opnås ved tilsætning af meget små mængder bor, samt

en temperaturkontrolleret valsning.

Varmvalset stål

Hot rolled steel

Warmgewalzter Stahl

Betegner alle former for stål, fremstillet på valseværker, hvor udgangsmaterialet

er varme stålblokke (1.100-1.300 °C). Under valsningen får stålet den ønskede

tværsnitform ved passage gennem en række valsestole. Overfladen bliver

herved stærkt påvirket, hvorved den såkaldte valsehud opstår. Alm. handelsstål

som f.eks. stangstål, stålprofiler og sorte plader er typiske eksempler på

varmtvalset stål.

Koldvalset stål

Cold rolled steel

Kaltgewalzter Stahl

Betegner de former for stål, der valses i kold tilstand. Ved valsning sker en

forædlingsproces af de varmvalsede stålprodukter. Ved koldvalsningen sker

der en deformation af kornstrukturen, derfor skal de koldvalsede produkter

glødes. Ved koldvalsningen og den efterfølgende glødning får man et produkt.

der er bedre end de varmvalsede produkter hvad angår:

• Bedre overflade

• Tyndere materialer

• Snævrere tolerancer

• Bedre formningsegenskaber

Koldtrukket stål

Cold drawn steel

Kaltgezogener Stahl

Ved varmvalsning kan der fremstilles tråd med mindre diameter end 4-5 mm.

Med denne eller snævrere tråd som udgangspunkt kan man ved koldtrækning

gennem en række matricer med en stadig mindre diameter opnå tråd af stadig

mindre diameter. Da materialets hårdhed stiger, efterhånden som trækningen

finder sted, foretages en eller flere afspændingsglødninger på passende steder

i processen. Herved er man i stand til at fremstille tråd med de materiale- og

styrkeegenskaber, som ønskes. Foruden til tråd anvendes koldtrækningen til

fremstilling af blankt stål og rør.

Konstruktionsstål

Structural steel

Baustahl

Fælles betegnelser for stål i form af profiler, stænger og plader, der benyttes

til bærende konstruktioner. Stålets svejsbarhed og bukbarhed har stor

betydning. For stål med samme brudstyrke findes flere kvaliteter med hensyn

til svejsbarhed og bukbarhed.

Kvalitetsnormen EN 10025 : 2004 er opdelt i 6 dele med følgende indhold:

Del 1: Tekniske leveringsbetingelser

Del 2: Tekniske leveringsbetingelser for ulegeret stål

Del 3: Tekniske leveringsbetingelser for (oven)normaliserede/valsede

normaliserede svejselige finkornskonstruktionsstål

Del 4: Tekniske leveringsbetingelser for termomekanisk valsede svejselige

finkornskonstruktionsstål

Del 5: Tekniske leveringsbetingelser for konstruktionsstål med forbedret

atmosfærisk korrosionsbestandighed

Del 6: Tekniske leveringsbetegnelser for flade produkter af højstyr ke konstruktionsstål

i sejhærdet tilstand.

Armeringsstål

Concrete reinforcing steel

Betonstahl

Glat betonstål i kvalitet S235JR

Kamstål, naturhård udførelse, kvalitet B550 BR+AC med AJ 3 pct. eller AJ

8 pct. forlængelse.

13


Tråd til strengbeton er lavt legeret stål, der ved koldtrækning har fået forøget

brudstyrken.

Koldtformede stålprofiler

Cold rolled sections

Kaltgeformte Profile

Er et valset stålprodukt fremstillet af varm- eller koldvalset båndstål. Fremstilles

i gængse profilformer eller efter opgave. På grund af profilernes lethed og styrke

har de fundet en stigende anvendelse til lette stålkonstruktioner.

Maskinstål

Steel for general Engineering

Maschinenbaustahl

Stål, der benyttes til maskinopbygning og maskinel bearbejdning, hvor

der lægges vægt på blank overflade, bearbejdelighed, egnethed for

varmebehandling etc.

Blankt stål (komprimeret stål)

Bright steel

Blankstahl

Med varmvalset rundt stål som udgangsmateriale fremstilles blankt stål

i mindre dimensioner ved koldtrækning. I større dimensioner fremstilles

blankt stål ved afdrejning eller slibning. Blankt stål leveres også glødet eller

hærdet.

Automatstål

Free cutting steel

Automatstahl

Blankt stål egnet til skærende bearbejdning i automatbænke. Den gode

bearbejdelighed er opnået ved et større svovl- og manganindhold, eventuelt

også mere fosfor, end der findes i alm. stålkvaliteter. (svovl 0,18 - 0,30 pct.,

fosfor ca. 0,10 pct.). Desuden fremstilles automatstål legeret med bly og

svovl.

Automatstål leveres normalt varmvalset i blødt stål (under 0,12 pct. C), men

specielle kvaliteter findes i indsætningsstål (0,06-0,18 pct. C) og i hærdbart

stål (0,18-0,65 pct. C), ligesom der fremstilles koldtrukne og sejhærdede

kvaliteter.

Fjederstål

Spring steel

Federstahl

Fremstilles varm- og koldvalset evt. smedet. Materiale: ulegerede og legerede

stål med 0,5-0,6 pct. C – eventuelt kulstofstål med 0,6-0,9 pct. C – der senere

sejhærdes.

Indsætningsstål

Case hardening steel

Einsatzstahl

Stål med lavt kulindhold (0,06-0,2 pct.), som er egnet for indsætning.

Sejhærdningsstål

Heat treatment steel

Vergütungsstahl

Ulegerede og legerede stål, som er egnet for sejhærdning, så der opnås en

forbedring af stålets styrkeegenskaber.

14

Rustfrit stål

Stainless steel

Nichtrostender Stahl

Betegnelsen dækker en række legerede stål – hovedsagelig med krom – der

er meget korrossionsbestandige. Findes i forskellige kvaliteter med forskellige

anvendelsesformål.

Magnetstål

Magnetic steel

Magnetstahl

Ulegerede og legerede stål, der er egnede til fremstilling af permanente

magneter. Legeringer med kobolt-molybdæn, nikkel-aluminium og nikkelkobolt-titan

har vist sig særligt egnede til magneter. Anvendes til radio og

elektromagnetiske apparater.

Værktøjsstål

Tool steel

Werkzeugstahl

Ulegert og legeret stål med højt kulstofindhold (0,5-1,5 pct. C), der har stor

slidstyrke og modstandsevne over for temperaturstigninger, som opstår under

værktøjets arbejde.

Hurtigstål

High speed steel

Schnellarbeitsstahl

Et højtlegeret krom-wolfram-koboltstål, der har den egenskab, at det ved

den opvarmning, der sker under skærearbejdet, beholder, ja eventuelt øger

sin hårdhed. Benyttes derfor til værktøjer for hurtigt skærende bearbejdning

(drejestål, bor etc.), hvor almindelige værktøjsstål på grund af opvarmningen

ikke kan holde.

Varmaluminisering

Hot-dip aluminizing

Overtrækningen med aluminium ved neddypning i smeltet aluminium.

Varmgalvanisering

Hot-dip galvanizing

Feuerverzinkung, Warmgalvanisierung

Overfladebehandling med zink ved neddypning af stålet i smeltet zink er den

almindelige fremstillingsmetode for de såkaldte “galvaniserede” stålprodukter,

men har i virkeligheden intet med galvanisk udfældning at gøre.

Aluzink/Aluzinc/Zalutite

(Galvalume)

En koldvalset plade, der er belagt med en legering af 55 pct. aluminium

43,4 pct. zink og 1,6 pct. kisel. Denne legering giver i visse tilfælde

større korrosionsbeskyttelse end alm. varmgalvaniseret. Hvilken form

for overfladebeskyttelse, man skal vælge, afhænger af bl.a. miljø og

arbejdstemperatur.

Elgalvanisering

På basis af en koldtreduceret coil, der svejses til foregående coil, sker

processen kontinuerligt. Efter forbehandling i form af affedtning, eventuelt

efterfulgt af mekanisk børstning og spuling, bliver det rene bånd overtrukket

med zink.

Elgalvanisering er den dårligste af galvaniseringstyperne. den bruges ofte til

produkter, der skal lakeres.

Højstyrkestål

Selve stålfremstillingen af højstyrkestål er ikke anderledes end ved de

alm. stålkvaliteter. Forskellen ligger i den kemiske sammensætning samt

valseprocessen. (temperaturstyret valsning).

Den kemiske sammensætning

Førhen brugte man kulstof til at opnå højere styrke i materialet, men kulstof

har en negativ indvirkning på formbarheden, sejheden og svejsbarheden.

De første højstyrkestål, der kom på markedet, var ikke særlig velegnede til

konstruktioner. Stålets egenskaber grundlægges allerede i flydende form,

gennem tilpassede mængder af kulstof, mangan og svovl. Med finkorndannere

som aluminium, niob, vanadin og titan kan styrken også højnes. De nye typer

højstyrkestål er af HSLA typen (High Strength Low Alloued). HSLA-stålet

kendetegnes af et højt flydegrænse/brudgrænse forhold og god presbarhed

og gode svejseegenskaber. De tyndere HSLA-stål anvendes, hvor der er store

krav til presbarheden eller i detaljer, hvor flydegrænsen ikke kan øges gennem

deformationshærdning. De tykkere HSLA-stål (t > 2 mm) er optimeret, hvad

angår koldformningsegenskaberne og kan bukkes med snævrere radier end

alm. stålkvaliteter med samme flydegrænse. HSLA-stålene betegnes ofte

efter min. flydegrænse.

Valseprocessen

Temperaturen af stålet ved valsningen er en meget vigtig parameter for den

færdige plades struktur og dermed for pladens egenskaber. Det gælder først

og fremmest temperaturen ved første og sidste valsepar, samt ved oprulning

til coils. Værkerne har derfor placeret en kølelinje mellem sidste valsepar og

hasplen, hvor temperaturen kan reguleres og tilpasses til den rette struktur

og mekaniske egenskaber.

De nye typer HSLA-stål giver umiddelbar fordel i form af lavere vægt og

mindre omkostninger, dels sekundære fordele i form af øgede nyttelaster,

lavere brændselsforbrug, lavere transport- og håndteringsomkostninger og

mindre svejsevolumen.

15


Materialeprøvning af stål

Stålværkerne fører løbende kontrol med materialerne, der i færdig tilstand

skal være i overensstemmelse med de gældende normer. Efterkontrol

udføres i Danmark efter Dansk Standard og de internationale regler for

materialeprøvning. Prøvningen foregår hovedsagelig ved mekaniske prøver i

specielle prøvemaskiner.

De vigtigste er:

• Trækprøven

• Hårdhedsprøven

• Bøjeprøven

• Slagprøven

• Udmattelsesprøven

Spænding N/mm²

Trækprøve

Tensile test

Zugversuch

De forskellige normer opstiller nogle regler for prøvningens udførelse og

prøvestykkets størrelse. Prøvestykket spændes i maskinen og underkastes en

stigende belastning. På grundlag af prøvens resultater optegnes materialets

såkaldte arbejdslinje, som vist i fig. 8, 9 og 10. Heraf kan spændingen aflæses

i N/mm 2 og den tilsvarende forlængelse. De spændinger, som har specielle

interesser, er nævnt i det følgende.

Elasticitetsgrænse

Elastic limit

Elastizitätzgrenze

Indtil en vis spænding vil materialet praktisk talt være elastisk og vil

ved aflastning trække sig sammen igen til sin oprindelige længde.

Elasticitetsgrænsen er den højeste spænding, hvorved man undgår blivende

forlængelse.

Proportionalitetsgrænse (Rp)

Proportional limit

Proportionalitätsgrenze

Indtil en vis spænding vil forlængelsen være proportional med belastningen,

dvs. at for hver N belastningen forøges, vil prøvestykket forlænges med

16

2160

1960

1760

1570

1370

1177

980

780

580

390

196

Hærdet stål

Koldtrukket tråd

til forspændt beton

Sejghærdet stål

Blanktrukket stål st. 60

Varmtvalset stål st. 60

Varmtvalset stål st. 37

5 10 15 20 25

% Forlængelse

Figur 8: Arbejdslinjer for forskellige stålkvaliteter. Det ses, at stigende

brudstyrke giver faldende brudforlængelse.

samme længde. Proportionalitetsgrænsen er den højeste spænding, hvor

dette er tilfældet.

Flydespænding (Re)

(flydegrænse, strækgrænse)

Yield stress

Streckgrenze

Når materialet belastes ud over proportionalitetsgrænsen, vil forlængelsen

blive større og større for hver N belastningen forøges. Hvis der pludselig sker

en stærk længdeændring (materialet flyder), siges flydegrænsen at være nået,

se fig. 9. Den hertil hørende spænding kaldes flydespændingen, hvor der tales

om den øvre (ReH) og den nedre flydespænding (ReL), svarende til grænserne

for det område, hvori flydningen sker. Det er den øverste flydespænding,

der i de danske normer for stål- og betonkonstruktioner er grundlag for

styrkeberegningen.


Figur 9: Udsnit af arbejdslinjen for et varmvalset stål St. 37, der har

udpræget flydegrænse.

0,2 Spændingen (R0,2)

0,2 - stress

0,2 - Grenze

Nogle materialer (især kold-bearbejdede stålprodukter) har ikke nogen

flydegrænse, se fig. 10. Ved disse anvendes istedet for flydespændingen

0,2-spændingen, idet der ved 0,2-spændingen er sket en så lille plastisk

deformation (0,2 pct.), at man i praksis kan se bort fra den. 0,2-spændingen

er ligesom flydegrænsen en vigtig materialekonstant, der danner grundlag for

styrkeberegning af konstruktioner.


1471

1226

980

735

490

245

0,2 spænding

0,2%

0,25 0,5 0,75 1,0

% Forlængelse

Figur 10: Udsnit af arbejdslinjen

for et varmvalset stål St. 37, der

har udpræget flydegrænse.

Stålets hårdhed efter brudstyrken

Tensile strength

Zugfestigkeit

Den maksimale spænding som materialet opnår umiddelbart før brud.

Brudspændingen måles i forhold til materialets oprindelige tværsnitsareal og

uden hensyn til det indsnørede areal, der findes i brudstadiet.

Brudforlængelse (A)

Brudstyrke

N/mm²

255

270

285

305

320

335

350

370

385

400

415

430

450

465

480

495

510

530

545

560

575

595

610

625

640

660

675

690

705

720

740

755

770

785

800

820

835

850

865

880

Vickers Brinell Rockwell B Rockwell C

80

85

90

95

100

105

110

115

120

125

130

135

140

145

150

155

160

165

170

175

180

185

190

195

200

205

210

215

220

225

230

235

240

245

250

255

260

265

270

275

76,0

80,7

85,5

90,2

95,0

99,8

105

109

114

119

124

128

133

138

143

147

152

156

162

166

171

176

181

185

190

195

199

204

209

214

219

223

228

233

238

242

247

252

257

261

41,0

48,0

52,0

56,2

62,3

66,7

71,2

75,0

78,7

81,7

85,0

87,1

89,5

91,5

92,5

93,5

94,0

95,0

96,0

96,7

98,1

99,5

(101)

(102)

20,3

21,3

22,2

23,1

24,0

24,8

25,6

26,4

Brudstyrke

N/mm²

900

915

930

950

965

995

1030

1060

1095

1125

1155

1190

1220

1255

1290

1320

1350

1385

1420

1455

1485

1520

1555

1595

1630

1665

1700

1740

1775

1810

1845

1880

1920

1955

1995

2030

2070

2105

2145

2180

Vickers Brinell Rockwell B Rockwell C

280

285

290

295

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

560

570

580

590

600

610

620

630

640

650

266

271

276

280

285

295

304

314

323

333

342

352

361

371

380

390

399

409

418

428

437

447

(456)

(466)

(475)

(485)

(494)

(504)

(513)

(523)

(532)

(542)

(551)

(561)

(570)

(580)

(589)

(599)

(608)

(618)

(104)

(105)

Figur 11: Sammenligning mellem forskellige hårdhedsenheder.

27,1

27,8

28,5

29,2

29,8

31,0

32,2

33,3

34,4

35,5

36,6

37,7

38,8

39,8

40,8

41,8

42,7

43,6

44,5

45,3

46,1

46,9

47,7

48,4

49,1

49,8

50,5

51,1

51,7

52,3

53,0

53,6

54,1

54,7

55,2

55,7

56,3

56,8

57,3

57,8

17


Elongation

Elongation

Dehnung

Den forlængelse, som prøvestykket har, når bruddet finder sted. Brudforlængelsen

skal angives i forhold til prøvestykkets længde og benævnes

A5, A10 og lignende, svarende til at målelængden har været henholdsvis

5 gange diameteren eller 10 gange diameteren. Engelske værker benytter

oftest A8 og A4.

Vil man sammenligne brudforlængelsen målt med forskellige prøvestænger,

kan efterfølgende tabel benyttes:

18

A10 A5 A6 A4 10 12 10,0 13,0

15 18 15,5 19,5

20 24 20,5 26,0

25 30 26,0 33,0

30 36 31,5 39,5

Af disse størrelser bruges Re, hvis den findes, ellers R0,2 som dimensioneringsgrundlag

for statiske belastede konstruktioner. E-modulet (elasticitetsmodulet)

bruges også til konstruktionsformål, idet den indgår i stivheds- og

stabilitetsberegninger. E-modulet er den samme for alle stålkvaliteter.

Hårdhedsprøve

Udføres efter forskellige metoder (Brinell, Rockwell, Vickers. Princippet er

nedtrykning i materialet af en hård kugle, pyramide og lign, hvorefter hårdheden

bestemmes på grundlag af indtrykkets størrelse. Man anvender de tre metoder

afhængig af hårdheden på testmaterialet.

Fig. 11 er en sammenligningstabel over Rockwell (HRC og HRB), Vickers (HV)

og Brinell (HB) samt brudspændingen (Rm).

Slagsejhedsprøve

(kærvslagsprøvning)

Slagsejhedsprøvning er udviklet i USA under 2. verdenskrig som en

prøvningsmetode til vurdering af et foreliggende materiales egnethed til at

indgå i store helsvejste konstruktioner.

Baggrunden for udviklingsarbejdet var de mange havarier på store helsvejste

konstruktioner. Disse havarier var karakteriseret ved, at konstruktionerne

revnede tværs over ved sprøde brud.

Ofte var konstruktionerne ubelastede (f.eks. skibe ved kaj), og normalt i koldt

vejr.

Slagsejhedsprøven udføres ved hjælp af et slagpendul, som man lader falde

mod en prøvestang. Den energi, der medgår til at knække prøvestangen, er

et mål for materialets sejhed og modstandsevne over for skøre brud, der er

farlige ved svejste konstruktioner. Slagsejhedsprøven benævnes forskelligt,

alt efter prøvestykkets udformning: Charpyprøve, lzod-prøve, ISA-prøve og

Schnadt-prøve.

For stål og visse andre konstruktionsmaterialer har det vist sig, at slagsejheden

varierer kraftigt med temperaturen; høje værdier ved høj temperatur og små

værdier ved lave temperaturer. Omslagstemperaturen kan være mere eller

mindre brat som vist i fig. 12.

Udmattelsesprøve

Denne prøve har stor betydning ved materialer, der skal bruges under en

belastning, hvis størrelse eller retning er svingende. Udføres med op til flere

millioner periodiske påvirkninger, indtil brud finder sted. Udmattelsesstyrken

er den spænding, som materialet har umiddelbart før, brud indtræffer.

kpm/cm²

8

6

4

2

0

Nikkel

Temp ° C

0,01% C-stål

0,4% C-stål

0,6% C-stål

÷ 100 ÷ 50 0 50 100

Figur 12: Kærvslagstyrkens afhængighed af temperaturen ved forskellige

stål samt nikkel.

Træthedsbrud

Ved gentagne påvirkninger f.eks. rystelser, hurtige temperaturændringer i

omgivelserne, kan materialet efterhånden få indvendige strukturændringer,

som bevirker, at dets brudgrænse sænkes langt under det sædvanlige.

Materialet siges at være blevet træt, og det brud, der sker som følge heraf

benævnes træthedsbrud.

Krybning

Når tråd opspændes mellem to faste punkter kan spændingen aftage med

tiden. Dette kaldes krybning. Krybningen har særlig stor betydning ved

store spændinger (f.eks. forspændt tråd til betonkonstruktioner) og ved

høje temperaturer (over 300 °C). Ved et materiales krybegrænse forstås den

maksimale spænding, man kan anvende, uden at krybningen betyder noget.

Varme- og overfladebehandling af stål

Aducering

Malleablizing

Tempern

Langvarig varmebehandling gør hvidt støbejern blødere og sejere. Ved

blødstøbegods (hvidkernet aducergods) fjerner man ved hjælp af oxyderende

stoffer næsten alt kulstof fra materialet. Ved amerikansk sortkernet

aducergods omdannes det bundne kulstof til frit kulstof (temperkul) i det

indre af godset.

Afgysning

(se bratkøling)

Afkulning

Decarburization

Entkohlung

En (som regel uønsket) formindskelse af kulstofindholdet i overfladen af stål,

der f.eks. kan opstå ved opvarmning af stålet til højtemperatur i en iltende

atmosfære.

Afspændingsglødning

Stress relieving

Stress-free annealing

Spannungsfreiglühen

En opvarmning med efterfølgende afkøling, der tilsigter at fjerne eller

formindske uønskede spændinger i et metallisk materiale uden at ændre

materialets øvrige egenskaber nævneværdigt. Betegnelsen benyttes uden

hensyn til, om man når op på glødetemperaturen eller ej.

Alitering

(Kalorisering)

Calorizing

Alitieren, Kalorisieren

En proces, hvorved man ved diffusion tilvejebringer et meget aluminiumholdigt

overfladelag på stål og støbejern. Materialet behandles gennem længere

tid med aluminiumpulver ved en temperatur under aluminiums smeltepunkt

(658 °C).

Anløbning

Drawing

Tempering Anlassen

Anløbning efter hærdning. For at formindske den skørhed, som er karakteristisk

for stål, som er hærdet, opvarmes stålet til en temperatur, der ligger under

den kritiske omdannelsestemperatur. Herved mister stålet en ringe del af sin

hårdhed, men får en afspænding og en strukturændring, der gør det mindre

skørt.

Austenitglødning

Ved opvarmning til austenitområdet efterfulgt af en fiksering kan man fastholde

austenitstrukturen ved alm. stuetemperatur. Anvendes ved rustfaste og

varmebestandige kromnikkel-stål og 12-14 pct. manganstål. Austenitglødede

stål er forholdsvis bløde og umagnetiske og får, for krom-nikkel-stålenes

vedkommende, en forøget korrosionsbestandighed.

Bainithærdning

En hærdeproces, der omdanner austenit til bainit.

Blankglødning

Bright annealing

Blankglühen

En glødning der efterlader overfladen med nogenlunde samme karakter, som

den havde før varmebehandlingen. Opnås ved anvendelse af neutral eller

reducerede atmosfære evt. saltbad, hvorved oxydering undgås.

Blødglødning

Soft annealing

Weichglühen

Ved blødglødning opnår man fuldstændig udligning af indre spændinger

i materialet og får overført materialet til den blødest mulige tilstand. (se

sfærodisering og rekrystallisation).

Bratkøling

Quenching

Abschrecken

En afkøling med overkritisk hastighed (se kølehastighed). Kølingen sker i vand,

olie og evt. i saltbad. Afgysning er det samme som bratkøling.

Carbo-nitrering

Carbo-nitriding

Karbonitrieren

Indsætning af stål i en passende sammensat gas, hvorved kulstof og kvælstof

vandrer ind i stålets overflade.

Cyanering

Cyaniding

Karbonitrieren

Indsætning ved hjælp af cyansalte, hvorved kulstof og kvælstof vandrer ind

i overfladen på stålet.

Deformationshærdning

Strain hardening

Verfestigung, Kalthärtung

Hårdhedsøgning som følge af kolddeformation. Man får f.eks. en

deformationshærdning ved koldvalsning, den indre struktur deformeres, så

konstrukturen udstrækkes i valseretningen.

Dekapering(bejdsning)

Pickling

Dekapierung, Beizen

Jern og syre kan danne forskellige kemiske sammensætninger. Disse

sammensætninger kaldes jernoxider. Hos stål er oxidlaget opbygget af flere

oxidationsformer af jern, og kaldes i daglig tale glødeskaller. Disse glødeskaller

skal fjernes før koldvalsning. Rengøringen sker ved en bejdsning (dekapering)

i opvarmet saltsyre. Dekaperingen giver en pæn/ren overflade.

Diffusionsglødning

Homogenizing

Diffusionsglühen

En glødning ved så høj temperatur, at der som følge af diffusion sker en

udligning af bestående uregelmæssigheder i strukturen.

19


Direkte hærdning

Direct quenching

Direkte Härtung

Hærdning som sker direkte i tilknytning til en varmebearbejdning eller

varmebehandling, uden at der indskydes en afkøling til stuetemperatur.

Dobbelthærdning

Double quenching

Doppelhärtung

To hærdninger efter hinanden, f.eks. med første hærdning til forbedring

af strukturen i kærnen og en anden hærdning til forbedring af strukturen i

randen.

Dybkøling

Sub-zero treatment

Tiefkühlung

Køling til meget lav temperatur som regel lavere end -70 °C anvendes for at

opnå fuldstændig omdannelse af austenit til martensit.

Fiksering

Betegnelsen benyttes om en afkøling til alm. stuetemperatur, hvorved man

fastholder (fikserer) en struktur, der ellers kun findes ved høje temperaturer.

Se austenit-glødning.

Flammehærdning

Flame hardening

Brennhärtung, Flammenhärtung

Hærdning af overfladen ved hurtig opvarmning f.eks. med acetylenbrænder

efterfulgt af bratkøling.

Forbrænding

Burning

Verbrennung

Ved for høj temperatur sker en forbrænding af partielle dele af stålet, som

medfører en forringelse af stålets brugsegenskaber.

Glødning (udglødning)

Annealing

Glühen

Man foretager en varmebehandling (glødning) for at give en kolddeformeret

plade dens formbarhed tilbage. Glødning af en koldvalset plade sker ved en

rekrystallitations-glødning 650-700 °C i beskyttelsesgas. På den måde bliver

pladen blød og formbar. Glødningen udføres i en atmosfære af beskyttelsesgas

for at undgå oxiddannelse på den koldvalsede plade.

Se:

afspændingsglødning

blankglødning

blødglødning

diffusionsglødning

Homogenisering

Se diffusionsglødning

Hærdning

Hardening

Härtung

20

I bogstavelig forstand betyder hærdning simpelthen en forøgelse af hårdheden.

Hærdningen kan foregå på mange forskellige måder.

Se specielt:

bainithærdning

deformationshærdning

direkte hærdning

flammehærdning

indsætningshærdning

induktionshærdning

modningshærdning

overfladehærdning

sejhærdning

trinhærdning

Valg af hærdningsmetode/materiale afhænger af produktets anvendelse.

Indsætning

Carburizing, carburization, cementtation

Aufkohlung, Einsetzung

Indsætning sker ved opvarmning af materialet i trækul, benkul o.lign., hvor

der sker en forøgelse af kulstofindholdet i yderzonen af et stål med lavt

kulstofindhold, så denne bliver hærdelig.

Indsætningshærdning

Case hardening

Einsatzhärtung

Hærdning efter indsætning (se denne), efterfølges normalt af en anløbning.

Induktionshærdning

Induction hardening

Induktionshärtung

Hærdning af induktionsopvarmet materiale ved bratkøling.

Kalorisering

Se alitering

Kastning

Distortion

Werfen

En ikke tilsigtet deformation, der opstår f.eks. efter en varmebehandling.

Korn

Grain

Korn

Krystallerne i et stof betegnes som korn, når de ikke har en regulær geometrisk

form.

Kritisk område

Critical range

Kritischer Bereich

Et område, hvor et eller andet fænomen optræder, f.eks. omdannelse af

jernstrukturen ved opvarmning eller afkøling af stål omkring GSK-linjen.

Kritisk temperatur

Critical temperature

Kritische Temperatur

Den temperatur hvor der sker en omdannelse i strukturen.

Kromering

Cromezing

Inkromierung

En proces, hvor der ved diffusion tilvejebringes et kromholdigt overfladelag.

Tilsigter en korrosionsbestandig overflade.

Kølehastighed

Kritisk kølehastighed

Cooling rate

Critical cooling rate

Abkühlungsgeschwindigkeit

Den hastighed, hvormed et metal afkøles, angives i °C/sek., hvis man

bratkøler, i °C/time, dersom man køler langsommere og under kontrollerede

omstændigheder.

Den kritiske kølehastighed er den laveste kølehastighed, når man vil hindre

en nærmere angivet faseomdannelse eller udskillelse i at indtræde. Er

hastigheden større, benævnes den overkritisk.

Køling

Cooling

Abkühlung

Man taler om fri køling, når afkølingen sker i stillestående luft ved

stuetemperatur, og om kontrolleret køling, når man køler under kontrol. Som

regel er en kontrolleret køling langsommere end fri køling.

Modning

Ageing

Auslagern, Alterung

Modning er en med forsæt fremkaldt ældningsproces, der fremkalder en

ønsket ændring i metals egenskaber. Kunstig (varm) modning sker ved forhøjet

temperatur. Naturlig (kold) modning sker ved rumtemperatur. Overmodning

betegner en forringelse af materialets egenskaber. Mekanisk modning som

følge af en kolddeformation.

Modningshærdning

Age-hardening. Quench ageing, Preciptation hardening.

Aushärtung, Warmaushärtung.

En hærdning, hvor hårdheden forøges i forbindelse med modning. Man skelner

mellem varmhærdning og koldhærdning, hvor modningen sker henholdsvis

ved forhøjet temperatur og ved stuetemperatur. Desuden taler man om

selvhærdning, hvor modningen sker uden indgreb udefra.

Nitrering

Nitriding

Nitrieren

En proces, hvor kvælstof ved diffusion går ind i stålets yderzone. Overfladen

bliver meget hård, og kastningen er yderst ringe, da processen ikke kræver

efterfølgende varmebehandling.

Normalisering

Normalizing

Feinglühen, Normalglühen

Benyttes mest ved stål med 0,5-0,9 pct. C. Tilstræber at give stålet en ensrettet

struktur, når der efter koldformning, smedning eller overhedning har fået en

grov struktur. Normalisering sker ved opvarmning til 50-60 °C over GSK-linjen

efterfulgt af en fri køling. Normaliseringen kan udføres i flere etaper og kaldes

da trinnormalisering.

Opkulning

Carburization

Aufkohlung

En ikke tilsigtet forøgelse af kulstofindholdet under en varmebehandling.

Overfladebehandling

Surface treatment

Oberflächenbehandlung

Man skelner mellem overfladebehandling, hvor selve stålets rand omlegeres

(se indsætning, nitrering, cyanering, carbo-cyanering, sheradisering, alitering,

kromering) og overfladebelægninger, hvor overfladen beskyttes af et metallag.

Metallet påføres enten elektrolytisk eller ved neddypning af stålet i et

smeltebad af det pågældende metal (varmgalvanisering, varmaluminisering,

varmfortinning, etc.)

Overfladehærdning

Surface hardening

Oberflächenhärtung

Se:

indsætningshærdning

flammehærdning

induktionshærdning

Overhedning

Overheating

Überhitzung

I forbindelse med stål betegner overhedning en opvarmning til så høj

temperatur, at materialet får en grovkornet struktur. Overhedningsfejl kan

rettes ved en passende varmebehandling.

Patentering

Patenting

Patentieren

En speciel behandling af tråd, hvor materialet får stor sejhed samtidig med,

at betydelig hårdhed opretholdes. Ved kolddeformering af patenteret stål kan

opnås et materiale med meget stor trækstyrke.

Regenerering

Regeneration

Regenerieren

En varmebehandling, der tilsigter at få materialet tilbage til sin

udgangsstruktur.

Rekrystallisation

Recrystallization

Rekristallisation

Ved kold bearbejdning af stål sker en deformering af krystaller i strukturen.

Rekrystallisationen tjener til at omdanne de deformerede krystaller til en ny

struktur, der hverken er plastisk eller elastisk deformeret.

21


Restitution

Recovery

Erholung

(se afspændingsglødning).

Sejhærdning

Hardening and tempering

Vergütung

Hærdning af stål med efterfølgende anløbning ved så høj en temperatur, at

sejhed opnås.

Sfærodisering

Spherodizing

Einformung

En proces, der får cementit til at antage kugleform, og består i en som regel

langvarig opvarmning til temperaturer omkring omdannelseslinjen efterfulgt

af en fri køling.

Sheradisering

Sheradizing

Sheradisieren

Tilvejebringelsen af et zinkholdigt, korrosionsfast overfladelag ved opvarmning

af materialet sammen med zinkpulver ved en temperatur under zinks

smeltepunkt.

Skørhed

Temper Brittleness

Anlasssprödigkeit

Den skørhed der opstår under en langsom køling af et opvarmet legeret stål.

Temperaturkontrolleret valsning

En meget anvendt metode til sikring af ensartet struktur i stålet. Benyttes

ofte i stedet for normalisering, idet den er hurtigere og billigere. Man

styrer temperaturen af stålet under valsningen, så man opnår de ønskede

materialeegenskaber hvad angår:

Styrke

Hårdhed

Formbarhed

Tempergods

Se aducergods (blødstøbegods).

Trinhærdning

Martempering

Thermalhärtung

Hærdning under afkøling i trin, hvor temperaturen holdes en vis tid for at undgå

kastninger og spændinger i slutproduktet.

Varmgalvanisering

Belægningens tykkelse og overfladens udseende bestemmes af, hvordan

reaktionen mellem stål og zink foregår, og hvordan det yderste zinklag størkner.

Reaktionsforløbet varierer relativt og absolut med et stort antal parametre.

Af disse er stålets sammensætning af stor betydning, men også overfladens

beskaffenhed (struktur, kornstørrelse, spændinger, ujævnheder), zinksmeltens

sammensætning, dyppetider osv., indvirker på forskellig måde. Forløbet bliver

altså meget kompliceret og er endnu ikke klarlagt i alle detaljer.

22

Den bestanddel i stål, som har den kraftigste indflydelse på jern-zinkreaktionen

er silicium (Si), som tilsættes stål ved fremstillingen for at binde ilt.

Figur 13: Zinkbelægningens tykkelse i

forhold til Si-indhold ved 9 og 3 min.

dyppetid i 460 °C.

Ældning

Ageing

Alterung

En uønsket proces, der sker i et stål eller anden legering som følge af. at det

indeholder et stof i overmættet fast opløsning. Ældning kan ske naturligt ved

metallets henliggen gennem længere tid. Ved koldbearbejdning optræder en

ældningsproces, som benævnes mekanisk ældning.

Legeringsstoffers indflydelse på stålets egenskaber

Mekaniske egenskaber

Silicium Mangan ved

perlitiske stål



Mangan ved

austenitiske stål

Bearbejdnings- og varme behandlings egenskaber

Mangan ved


Krom Nikkel ved




Nikkel ved


Afkølingshastighed -

Karbidbinding ~ - - - -

Slidfasthed - -

Smedbarhed

Bearbejdelighed -

Glødeskaller ~

Nikkel ved


Hårdhed -

Brudstyrke -

Flydespænding -

Brudforlængelse ~

Indsnøring ~ ~ ~ ~

Kærvslagprøve ~ - ~ -

Elasticitet - - - -

Varmebestandighed ~ -

Nitrering ~ - - -

Korrossionsbestandighed - - - - -

Aluminium

Wolfram Vanadium Kobolt Molybdæn Kobber Svovl Fosfor

Hårdhed -

Brudstyrke -

Flydespænding -

Brudforlængelse ~ ~

Indsnøring ~ ~

Kærvslagprøve ~ ~

Elasticitet - - - - - -

Varmebestandighed - -

Aluminium

23


24



Mangan ved




Nikkel ved


Hysterese umagnetisk umagnetisk

Gennemtrængelighed umagnetisk umagnetisk

Koercitivkraft umagnetisk umagnetisk

Remanene - umagnetisk umagnetisk

Watttab umagnetisk umagnetisk

Forøgelse

Formindskelse

~ Ca. konstant

- Ikke karakteristisk eller ukendt

Flere pile = stærkere virkning


Afkølingshastighed - - -

Karbidbinding - - - -

Slidfasthed - - -

Smedbarhed

Bearbejdelighed - ~ ~

Glødeskaller ~ - -

Nitrering - - - -

Korrossionsbestandighed - - - -

Hysterese

Gennemtrængelighed

Magnetiske egenskaber

Aluminium


Koercitivkraft

Remanene

Watttab

Bearbejdnings- og varme behandlings egenskaber

Farvekoder rustfrit stål og specialstål

Produkt og Kvalitet Farve

Rustfrit stål W. 4301/Tp. 304

Fladstål, slebet 2 fladsider m/korn 160/180

Rundstål, centerlessslebet, tol. ISO h8

Fladstål, klippet og afgratet

Rundstål, varmvalset, skaldrejet/bejdset

Fladstål, varmvalset, glødet og bejdset

4kt., varmvalset

4kt., koldtrukket, tol. ISO h11

6kt., koldtrukket, tol. ISO h11

Vinkelstål, varmvalset

Rundstål, blankttrukket/slebet, tol. ISO h9

Rustfrit stål W. 4305/Tp. 303

Rundstål, automatstål, blankt.trukket/slebet, tol. ISO h9

6kt., automatstål, blankt.trukket/slebet, tol. ISO h11

Rundstål, automatstål, varmvalset, skaldrejet/bejdset

Rustfrit syrefast W. 4404/Tp. 316L

Fladstål, klippet og afgratet

Rundstål, varmvalset, skaldrejet/bejdset

Rundstål, blankt., tol. ISO h9

Fladstål, varmvalset

Vinkelstål, varmvalset

Specialstål W. 1730

Forslebet


Rundt, 4kt. og fladt


Rundt


Meterstål ingen


Rundt

Specialstål W. 2344 EFS

Rundt, < 45 mm

Farvekoder handelsstål

Produkt Kvalitet Farve

Stangstål S235JR

Stangstål C35E

Stangstål C35E Smedet

Stangstål S355JO Alum

Stangstål S355JO Smedet Alum

Stangstål C45E

Stangstål C45E Smedet

Fjerderstål Vandhærdende

Båndstål Sort

Universalstål S235JR

Blankt stål

rundt/firk./6-kt.

S235JRG2+C

Automatstål Svovllegeret

Automatstål Blylegeret

Produkt og Kvalitet Farve

Rundt, > 45 mm


Rundt

Forslebet


Rundt

Forslebet


Rundt


Rundt


Rundt

Præcisionsslebet

Forslebet


Rundt

Specialstål DIN15CRNI6 / DIN17CRNI6-6

< 30 mm Ø

> 30 mm Ø

Specialstål DIN16MNCRS5

< 30 mm Ø

> 30 mm Ø

Specialstål DIN34CRNIMO6

< 30 mm Ø

> 30 mm Ø

Specialstål DIN25CRMO4

< 30 mm Ø

> 30 mm Ø

Slidstål HB 500

Fladstål, skærstål, forkantskær ingen

Produkt Kvalitet Farve

Blankt kilestål C45+C

Beholderplader S235J2+N

Beholderplader S275JR

Beholderplader

3-10 mm tykkelse

S355J2+N Alum

Beholderplader

12 mm og tykkere

S355J2+N Alum

Beholderplader 240

Beholderplader 355

Beholderplader Raex Laser

355MC-sorte

Kedelplader P265GH.PED

Korrosionstræge plader Corten A, S355JOW eller

tilsvarende

Alle øvrige handelsstålsprodukter er ikke farvemærket

25


Certifikattyper i henhold til EN 10204

26

Betegnelse Certifikattype Prøvemyndighed og udsteder Certifikatindhold

EN 10204 - 2.1 Værkserklæring Producenten Erklæring om overensstemmelse

med købsaftalen.

EN 10204 - 2.2 Værksattest Producenten Erklæring om overensstemmelse med

købsaftalen med angivelse af resultater

opnået ved ikke-specifik inspektion.

EN 10204 - 3.1 Inspektionscertifikat Producentens autoriserede

inspektionsrepræsentant

uafhængig

af produktionsafdelingen.

EN 10204 - 3.2 Inspektionscertifkat Producentens autoriserede inspektionsrepræsentant

uafhængig af produktionsafdelingen.

Eller købers autoriserede inspektionsrepræsentant.

Eller inspektører udpeget i henhold til officielle

forskrifter.

Certifikat 2.3 er udgået.

Tidligere certifikat 3.1.B har i dag betegnelsen 3.1

Tidligere certifikat 3.1.A - 3.1.C og 3.2 har i dag betegnelsen 3.2

Erklæring om overensstemmelse med

købsaftalen med angivelse af resultater

opnået ved specifik inspektion.

Erklæring om overensstemmelse med købsaftalen med

angivelse af resultater opnået ved specifik inspektion.

Grundstoffer

Symbol Atom nr. Atomvægt

Aktinium Ac 89 227,00

Aluminium Al 13 26,98

Americium Am 95 243,00

Antimon Sb 51 121,75

Argon Ar 18 39,95

Arsenik As 4,33 74,92

Astat At 85 210,00

Barium Ba 56 137,34

Berkelium Bk 97 247,00

Berylium Be 4 9,01

Bly Pb 82 207,19

Bor B 5 10,81

Brint H 1 1,01

Brom Br 35 79,90

Cadmium Cd 48 112,40

Californium Cf 98 251,00

Cerium Ce 58 140,12

Cesium Cs 55 132,91

Curium Cm 96 247,00

Dysprosium Dy 66 162,50

Einsteinium Es 99 254,00

Erbium Er 68 167,26

Europium Eu 63 151,96

Fermium Fm 100 257,00

Flour F 9 19,00

Fosfor P 15,0 30,97

Francium Fr 87 223,00

Gadolimium Gd 64 157,25

Gallium Ga 31 69,72

Germanium Ge 32 72,59

Guld Au 79 196,97

Hafnium Hf 72 178,49

Helium He 2 4,00

Holmium Ho 67 164,93

Ilt O 8 16,00

Indium In 49 114,82

Iridium Ir 77 192,20

Jod I 53 126,90

Jern Fe 26 55,85

Kalcium Ca 20 40,08

Kalium K 19 39,10

Kisel Si 14 28,09

Klor Cl 17 35,45

Kobolt Co 27 58,93

Kul C 6 12,01

Kobber CU 29 63,55

Krom Cr 24 52,00

Krypton Kr 36 83,80

Kviksølv Hg 80 200,59

Kvælstof N 7 14,01


Lantan La 57 138,91

Lawrencium Lr 103 257,00

Litium Li 3 6,94

Lutetium Lu 71 174,97

Magnesium Mg 12 24,31

Mangan Mn 25 54,94

Mendelevium Md 101 256,00

Molybdæn Mo 42 95,94

Natrium Na 11 22,99

Neodym Nd 60 144,24

Neon Ne 10 20,18

Neptunium Np 93 237,00

Nikkel Ni 28 58,71

Niob Nb 41 92,91

Nobelium No 102 254,00

Osmium Os 76 190,20

Palladium Pd 46 106,40

Platin Pt 78 195,09

Plutonium Pu 94 244,00

Polonium Po 84 209,0

Praseodym Pr 59 140,91

Prometium Pm 61 145,00

Protaktinium Pa 91 231,00

Radium Ra 88 226,00

Radon Rn 36 222,00

Renium Re 75 186,20

Rodium Rh 45 102,91

Rubidium Rb 37 85,47

Rutenium Ru 44 101,07

Samarium Sm 62 150,35

Scandium Sc 21 44,96

Selen Se 34 78,96

Sølv Ag 47 107,87

Strontium Sr 38 87,62

Svovl S 16 32,06

Thallium Tl 81 204,37

Tantal Ta 73 180,95

Teknetium Tc 43 97,00

Tellur Te 52 127,60

Tin Sn 50 118,69

Terbium Tb 65 158,92

Titan Ti 22 147,90

Torium Th 90 232,04

Tulium Tm 69 168,93

Uran U 92 238,03

Vanadin V 23 50,94

Vismut Bi 83 208,98

Wolfram W 74 183,85

Xenon Xe 54 131,30

Ytterbium Yb 70 173,04

27



Yttrium Y 39 88,91

Zink Zn 30 65,37

Zirkonium Zr 40 91,22

Fysiske egenskaber for udvalgte grundstoffer

28

Symbol Densitet ved 20º C Udvidelseskoefficient ved 0-100º

C-6x

Varmeledningsevne ved

20º C W/moC

Smeltepunkt

º C

Kogepunkt

Aluminium Al 2,70 23,7 219 660 2467

Antimon Sb 6,68 9,4 19 631 1380

Arsenik As 5,78 4,7 - 817 (28 atm) 613 (subl.)

Berylium Be 1,85 11,6 147 1283 2970

Bly Pb 11,34 28,9 35 327 1744

Bor B 3,33 8,0 - 2300 2250 (subl.)

Fosfor (gul) P 1,83 125,0 - 44 280

Guld Au 19,31 14,4 307 1063 2966

Jern Fe 7,87 12,3 79 1535 3000

Kalcium Ca 1,54 19,0 126 845 1487

Kalium K 0,86 84,0 100 64 774

Kisel Si 2,33 2,5 84 1410 2355

Kobolt Co 8,89 12,6 69 1492 2900

Kul (diamant) C 3,51 1,3 1,56 >3550 4827

Kul (grafit) C 2,26 2,0 0,49 >3550 4827

Kobber CU 8,94 16,2 394 1083 2595

Krom Cr 7,23 6,8 68 1890 2482

Kviksølv Hg 13,55 182n 8 -39 357

Litium Li 0,53 60,0 71 179 1371

Magnesium Mg 1,74 26,1 149 651 1107

Mangan Mn 7,50 23,0 - 1244 2097

Molybdæn Mo 10,20 5,2 144 2610 5560

Natrium Na 0,96 70,0 134 98 892

Nikkel Ni 8,90 13,1 92 1453 2732

Niob Nb 8,56 8,0 55 2468 4927

Palladium Pd 11,90 11,7 70 1552 2927

Platin Pt 21,40 9,0 71 1769 3830

Selen Se 4,80 38,0 - 217 685

Sølv Ag 10,49 19,0 418 961 2212

Svovl S 2,07 64,0 - 119 445

Tantal Ta 16,70 6,5 55 2996 5400

Tin Sn 7,31 23,0 62 232 2270

Titan Ti 4,50 9,8 181 1675 3260

Vanadin V 6,11 8,3 31 1900 3380

Vismut Bi 9,78 13,4 8 271 1560

Wolfram W 19,30 4,3 168 3380 5927

Zink Zn 7,13 30,0 111 419 907

Zirkonium Zr 6,50 6,0 21 1852 3578

n = Volumenudvidningskoefficient

Foto: Station 1

Stål er et materiale, som vi alle i vid udstrækning er omgivet af i dagligdagen.

Man kan faktisk sige, at det er det vigtigste metal overhovedet, fordi det faktisk

er umuligt at forestille sig verden uden stål. Det indgår i bygninger, køretøjer,

skibe, maskiner, smykker, møbler, hårde hvidevarer og meget, meget andet.

Stål er så almindeligt, at de færreste tænker over, at det bliver fremstillet i

en kompliceret proces, der gør udstrakt brug af legeringselementer fra det

periodiske systems over 100 grundstoffer samt avancerede valsemetoder,

inden det forlader stålværket – klar til videre forarbejdning.

I 2007 blev der i hele verden brugt ca. 1.200 millioner tons stål – et tal, der

sættes i relief af, at vi i Danmark samme år havde et forbrug på godt en

million tons. At vi bruger relativt lidt stål i Danmark, skyldes at vi ikke har

ret meget sværindustri, men derimod har specialiseret os i mere finmekanisk

produktion.

Det meste af det stål, som bruges i Danmark, er handelsstål. Det er en

betegnelse, som dækker over en lang række ståltyper i ulegeret/lavt legeret

stål med et typisk kulstofindhold på mindre end 0,20 pct..

Typerne kan være f.eks.:

- Stangstål

- Båndstål

- Bjælker

HANDELSSTÅL

- Spunsvægstål

- Blankt stål

- Automatstål

- Armeringsstål

- Varmvalsede plader og coils

- Koldreducerede plader og coils

- Varmgalvaniserede plader og coils

- Elektrolytisk galvaniserede plader og coils

- Aluzink plader og coils

- Præcisionsstålrør

- Konstruktionsstålrør

- Mediebærende rør

- Åbne profiler

Stålprodukter er for størstedelens vedkommende generiske. Det vil sige, at

de er standardnormerede og derfor ens – uanset hvor de kommer fra. Derfor

leverer vi heller ikke ”rør” og ”bjælker”, men derimod rør og bjælker efter en

bestemt norm, eksempelvis produktspecifikation efter EN 10219-2, kvalitet

efter EN 10219-1 og certifikat efter EN 10204 3.1.

Når man skal bestille stål, er det vigtigt at kende sin reelle specifikation og

ikke bare et produktnavn, hvis man vil være sikker på, hvad man får eller

sammenligner med. Handelsstål videreforarbejdes eller forædles ofte, f.eks.

ved forzinkning eller varmgalvanisering. Det er derfor afgørende for valg af den

korrekte ståltype at oplyse anvendelsesformålet ved ordreafgivelsen.

29

Stang- og båndstål

Lige meget om man bygger konstruktioner eller er maskinproducent, er

stangstål et væsentligt og alsidigt produkt.

Stangstål er en betegnelse, der dækker over en række forskellige produkttyper

som f.eks. fladstål, båndstål, fjederstål, rundstål, firkantstål, vinkelstål og

T-stål.

30

STANG- OG BÅNDSTÅL

Den mest almindelige kvalitet i dag er S235 JR – men da mange af de øvrige

produkttyper inden for stål som lagerføres bliver ændret til S355, kan det ikke

afvises, at flere og flere varenumre inden for stangstål efterhånden vil blive

lagerlagt i samme kvalitet.

Foto: DigitalStudio

Fladstål

S235JR/EN 10025:2 - 2004.

Tolerancer efter EN 10058/ DIN 1017.

Certifikat 3.1/EN 10204

JSF

mm Vare nr. ca. kg pr. m

13 x 5 JSF 135 0,51

16 JSF 165 0,63

20 JSF 205 0,79

25 JSF 255 0,98

30 JSF 305 1,18

35 JSF 355 1,37

38 JSF 385 1,49

40 JSF 405 1,57

45 JSF 455 1,77

50 JSF 505 1,96

55 JSF 555 2,16

60 JSF 605 2,36

65 JSF 655 2,55

70 JSF 705 2,75

75 JSF 755 2,94

80 JSF 805 3,14

90 JSF 905 3,53

100 JSF 1005 3,93

110 JSF 1105 4,32

120 JSF 1205 4,71

130 JSF 1305 5,10

150 JSF 155 5,89

16 x 6 JSF 166 0,75

20 JSF 206 0,94

25 JSF 256 1,18

30 JSF 306 1,41

35 JSF 356 1,65

40 JSF 406 1,88

45 JSF 456 2,12

50 JSF 506 2,36

55 JSF 556 2,59

60 JSF 606 2,83

65 JSF 656 3,06

70 JSF 706 3,30

75 JSF 756 3,53

80 JSF 806 3,77

90 JSF 906 4,24

100 JSF 1006 4,71

110 JSF 1106 5,18

120 JSF 1206 5,65

130 JSF 1306 6,12

140 JSF 1406 6,59

150 JSF 156 7,07

16 x 8 JSF 168 1,00

20 JSF 208 1,26

25 JSF 258 1,57

30 JSF 308 1,88

35 JSF 358 2,20

40 JSF 408 2,51

45 JSF 458 2,83

50 JSF 508 3,14

55 JSF 558 3,45

60 JSF 608 3,77

65 JSF 658 4,08

70 JSF 708 4,40

75 JSF 758 4,71

80 JSF 808 5,02

90 JSF 908 5,65

100 JSF 1008 6,28

110 JSF 1108 6,91


120 JSF 1208 7,54

130 JSF 1308 8,16

140 JSF 1408 8,79

150 JSF 158 9,42

16 x 10 JSF 1610 1,26

20 JSF 2010 1,57

25 JSF 2510 1,96

30 JSF 3010 2,36

35 JSF 3510 2,75

40 JSF 4010 3,14

45 JSF 4510 3,53

50 JSF 5010 3,93

55 JSF 5510 4,32

60 JSF 6010 4,71

65 JSF 6510 5,10

70 JSF 7010 5,50

75 JSF 7510 5,89

80 JSF 8010 6,28

90 JSF 9010 7,07

* 100 JSF 1010 7,85

110 JSF 1110 8,64

* 120 JSF 1210 9,42

130 JSF 1310 10,2

* 140 JSF 1410 11,0

* 150 JSF 1510 11,8

20 x 12 JSF 2012 1,88

25 JSF 2512 2,36

30 JSF 3012 2,83

35 JSF 3512 3,30

40 JSF 4012 3,77

45 JSF 4512 4,24

50 JSF 5012 4,71

55 JSF 5512 5,18

60 JSF 6012 5,65

65 JSF 6512 6,12

70 JSF 7012 6,59

75 JSF 7512 7,07

* 80 JSF 8012 7,54

90 JSF 9012 8,48

100 JSF 1012 9,42

110 JSF 1112 10,4

120 JSF 1212 11,3

130 JSF 1312 12,2

140 JSF 1412 13,2

150 JSF 1512 14,1

25 x 15 JSF 2515 2,94

30 JSF 3015 3,53

35 JSF 3515 4,12

40 JSF 4015 4,71

45 JSF 4515 5,30

50 JSF 5015 5,89

55 JSF 5515 6,48

60 JSF 6015 7,07

65 JSF 6515 7,65

70 JSF 7015 8,24

75 JSF 7515 8,83

80 JSF 8015 9,42

90 JSF 9015 10,6

* 100 JSF 1015 11,8

110 JSF 1115 13,0


* Saves

120 JSF 1215 14,1

130 JSF 1315 15,3

140 JSF 1415 16,5

150 JSF 1515 17,7

30 x 20 JSF 3020 4,71

35 JSF 3520 5,50

40 JSF 4020 6,28

45 JSF 4520 7,07

50 JSF 5020 7,85

60 JSF 6020 9,42

65 JSF 6520 10,2

70 JSF 7020 11,0

75 JSF 7520 11,8

80 JSF 8020 12,6

90 JSF 9020 14,1

* 100

110

JSF 1020

JSF 1120

15,7

17,3

120 JSF 1220 18,8

130 JSF 1320 20,4

* 140

150

JSF 1420

JSF 1520

22,0

23,6

40 x 25 JSF 4025 7,85

45 JSF 4525 8,83

50 JSF 5025 9,81

60 JSF 6025 11,8

65 JSF 6525 12,8

70 JSF 7025 13,7

* 75

80

JSF 7525

JSF 8025

14,7

15,7

90 JSF 9025 17,7

100 JSF 1025 19,6

110 JSF 1125 21,6

120 JSF 1225 23,6

* 130

140

JSF 1325

JSF 1425

25,5

27,5

150 JSF 1525 29,4

50 x 30 JSF 5030 11,8

60 JSF 6030 14,1

75 JSF 7530 17,7

* 80

90

JSF 8030

JSF 9030

18,8

21,2

100 JSF 1030 23,6

110 JSF 1130 25,9

* 120

130

JSF 1230

JSF 1330

28,3

30,6

* 140

50 x 40

JSF 1430

JSF 5040

33,0

15,7

60 JSF 6040 18,8

75 JSF 7540 23,6

80 JSF 8040 25,1

90 JSF 9040 28,3

100 JSF 1040 31,4

120 JSF 1240 37,7

130 JSF 1340 40,8

80 x 50 JSF 8050 31,4

* 100

120

JSF 1050

JSF 1250

39,3

47,1

130 JSF 1350 51,0

100 x 60 JSF 1060 47,1

* 120 JSF 1260 56,5

31


Fladstål, galvaniseret

S235JR/EN 10025:2 - 2004.

JSFG

32


50 x 5 JSFG505 2,12

40 x 8 JSFG408 2,71

50 JSFG508 3,39

50 x 10 JSFG5010 4,24

Fladstål

S355J2/EN 10025:2 - 2004.

Tolerancer efter EN 10058 /DIN 1017


JSFN


45 x 6 JSFN456 2,12

100 JSFN1006 4,71

140 JSFN1406 6,59

40 x 8 JSFN408 2,51

50 JSFN508 3,14

60 JSFN608 3,77

100 JSFN1008 6,28

30 x 10 JSFN3010 2,36

35 JSFN3510 2,75

40 JSFN4010 3,14

50 JSFN5010 3,93

60 JSFN6010 4,71

80 JSFN8010 6,28

100 JSFN1010 7,85

120 JSFN1210 9,42

140 JSFN1410 11,0

150 JSFN1510 11,8

45 x 12 JSFN4512 4,24

50 JSFN5012 4,71

60 JSFN6012 5,65

80 JSFN8012 7,54

100 JSFN1012 9,42


120 JSFN1212 11,3

140 JSFN1412 13,2

150 JSFN1512 14,1

40 x 15 JSFN4015 4,71

50 JSFN5015 5,89

60 JSFN6015 7,07

65 JSFN6515 1,00

80 JSFN8015 9,42

100 JSFN1015 11,8

120 JSFN1215 14,1

140 JSFN1415 16,5

150 JSFN1515 17,7

40 x 20 JSFN4020 6,28

50 JSFN5020 7,85

60 JSFN6020 9,42

70 JSFN7020 11,0

80 JSFN8020 12,6

100 JSFN1020 15,7

120 JSFN1220 18,8

50 x 25 JSFN5025 9,81

60 JSFN6025 11,8

65 JSFN6525 12,8


80 JSFN8025 15,7

100 JSFN1025 19,6

40 x 30 JSFN4030 9,40

50 JSFN5030 11,8

80 JSFN8030 18,8

100 JSFN1030 23,6

120 JSFN1230 28,3

60 x 40 JSFN6040 18,8

80 JSFN8040 25,1

130 JSFN1340 40,8

75 x 50 JSFN7550 30,0

80 JSFN8050 31,4

100 JSFN1050 39,3

120 JSFN1250 47,1

160 JSFN1650 62,8

170 JSFN1750 66,7

100 x 60 JSFN1060 47,1

120 JSFN1260 56,5

150 JSFN1560 70,7

150 x 70 JSFN1570 82,4

Foto: DigiytalStudio

Universalstål

S235JR/EN 10025:2 - 2004

Tolerancer efter DIN 59200


JPU2


155 x 5 JPU21555 6,20

180 JPU21805 7,20

200 JPU22005 8,00

230 JPU22305 9,20

250 JPU22505 10,0

300 JPU23005 12,0

400 JPU24005 16,0

155 x 6 JPU21556 7,44

180 JPU21806 8,64

200 JPU22006 9,60

230 JPU22306 11,0

250 JPU22506 12,0

300 JPU23006 14,4

350 JPU23506 16,8

400 JPU24006 19,2

155 x 8 JPU21558 9,92

180 JPU21808 11,5

200 JPU22008 12,8

230 JPU22308 14,7

250 JPU22508 16,0

300 JPU23008 19,2

350 JPU23508 22,4

400 JPU24008 25,6

500 JPU25008 32,0

155 x 10 JPU21510 12,4

* 180 JPU21810 14,4

* 200 JPU22010 16,0

* 230 JPU22310 18,4

Båndstål, sort, varmtvalset

S235JR/EN 10025:2 - 2004

Tolerancer efter EN 10048

I længder à 4 meter

JNS


10 x 3,00 JNS 1034 0,24

• 4,00 JNS 1044 0,31

13 x 3,00 JNS 1334 0,31

• 4,00 JNS 1344 0,41

16 x 2,00 JNS 1624 0,25

• 3,00 JNS 1634 0,38

• 4,00 JNS 1644 0,50

20 x 2,00 JNS 2024 0,31

• 3,00 JNS 2034 0,47

• 4,00 JNS 2044 0,63

25 x 2,00 JNS 2524 0,39

• 3,00 JNS 2534 0,59

• 4,00 JNS 2544 0,79

30 x 2,00 JNS 3024 0,47

• 3,00 JNS 3034 0,71

• 4,00 JNS 3044 0,95


250 JPU22510 20,0

* 300 JPU23010 24,0

350 JPU23510 28,0

400 JPU24010 32,0

500 JPU25010 40,0

155 x 12 JPU21512 14,9

180 JPU21812 17,3

* 200 JPU22012 19,2

230 JPU22312 22,1

250 JPU22512 24,0

300 JPU23012 28,8

350 JPU23512 33,6

400 JPU24012 38,4

500 JPU25012 48,0

* 155 x 15 JPU21515 18,6

180 JPU21815 21,6

* 200 JPU22015 24,0

230 JPU22315 27,6

* 250 JPU22515 30,0

* 300 JPU23015 36,0

350 JPU23515 42,0

400 JPU24015 48,0

450 JPU24515 54,0

* 155 x 20 JPU21520 24,8

180 JPU21820 28,8

* 200 JPU22020 32,0

230 JPU22320 36,8

* 250 JPU22520 40,0


40 x 2,00 JNS 4024 0,63

• 3,00 JNS 4034 0,94

• 4,00 JNS 4044 1,26

45 x 3,00 JNS 4534 1,06

50 x 2,00 JNS 5024 0,79

• 3,00 JNS 5034 1,18

• 4,00 JNS 5044 1,57

55 x 4,00 JNS 5544 1,73

65 x 3,00 JNS 6534 1,53

4,00 JNS 6544 2,04

70 x 3,00 JNS 7034 1,65

4,00 JNS 7044 2,20

75 x 3,00 JNS 7534 1,77

4,00 JNS 7544 2,36

90 x 3,00 JNS 9034 2,12

4,00 JNS 9044 2,83


* 300 JPU23020 48,0

350 JPU23520 56,0

* 400 JPU24020 64,0

500 JPU25020 80,0

155 x 25 JPU21525 31,0

180 JPU21825 36,0

200 JPU22025 40,0

230 JPU22325 46,0

* 250 JPU22525 50,0

300 JPU23025 60,0

350 JPU23525 70,0

400 JPU24025 80,0

500 JPU25025 100

* 155 x 30 JPU21530 37,2

180 JPU21830 43,2

* 200 JPU22030 48,0

* 250 JPU22530 60,0

* 300 JPU23030 72,0

350 JPU23530 84,0

400 JPU24030 96,0

155 x 40 JPU21540 49,6

* 200 JPU22040 64,0

300 JPU23040 96,0

* 155 x 50 JPU21550 62,0

* 200 JPU22050 80,0

250 JPU22550 100

300 JPU23050 120

* Saves


100 x 2,00 JNS 1240 1,57

3,00 JNS 1340 2,36

4,00 JNS 1440 3,14

115 x 3,00 JNS 734 2,71

4,00 JNS 744 3,61

130 x 4,00 JNS 444 4,08

150 x 3,00 JNS 634 3,53

4,00 JNS 644 4,71

200 x 3,00 JNS 234 4,71

4,00 JNS 244 6,28

• Lagerføres kun i 6 meter

33


Fjederstål (B), vandhærdende

Tolerancer efter DIN 1017EN 10058


JMF1

Båndstål, galvaniseret, varmvalset

S235JR/EN 10025:2 - 2004



JNG

34


25 x 5 JMF1255 0,98

30 x 6 JMF1306 1,41

40 JMF1406 1,88

25 x 8 JMF1258 1,57

30 JMF1308 1,88

40 JMF1408 2,51

50 JMF1508 3,14

65 JMF1658 4,08


20 x 2,00 JNG 2024 0,33

3,00 JNG 2034 0,50

4,00 JNG 2044 0,64

25 x 2,00 JNG 2524 0,43

3,00 JNG 2534 0,63

4,00 JNG 2544 0,84

Rundstål

S235JR/EN 10025:2 - 2004

Tykkelser over 90 mm kan forekomme

i kvalitet C15E/EN 10084



Diameter > 100 mm i længder à 4-6 meter

JSR

Rundstål, galvaniseret

S235JR/EN 10025:2 - 2004

JSRG


4,8 JSRG408 0,16

6,5 JSRG605 0,29


100 JMF11008 6,28

30 x 10 JMF13010 2,36

40 JMF14010 3,14

50 JMF15010 3,93

65 JMF16510 5,10

75 JMF17510 5,89

100 JMF11010 7,85

40 x 12 JMF14012 3,77


5,00 JNG 2554 1,04

30 x 3,00 JNG 3034 0,77

4,00 JNG 3044 0,96

5,00 JNG 305 1,28

40 x 3,00 JNG 4034 0,99

4,00 JNG 4044 1,32


50 JMF15012 4,71

65 JMF16512 6,12

100 JMF11012 9,42

65 x 15 JMF16515 7,65

100 JMF11015 11,8


50 x 3,00 JNG 5034 1,24

4,00 JNG 5044 1,65




6 JSR 6 0,22

28 JSR 28 4,83

75 JSR 75 34,7

8 JSR 8 0,40

30 JSR 30 5,55

80 JSR 80 39,5

10 JSR 10 0,62

32 JSR 32 6,31

90 JSR 90 49,9

12 JSR 12 0,89

35 JSR 35 7,55

100 JSR 100 61,7

12 ,7 JSR 1207 0,99

38 JSR 38 8,90

110 JSR 110 74,6

14 JSR 14 1,21

40 JSR 40 9,87

120 JSR 120 88,8

16 JSR 16 1,58

45 JSR 45 12,5

130 JSR 130 104

19 JSR 19 2,23

50 JSR 50 15,4

140 JSR 140 121

20 JSR 20 2,47

55 JSR 55 18,7

150 JSR 150 139

22 JSR 22 2,98

60 JSR 60 22,2

24 JSR 24 3,55

65 JSR 65 26,1

25 JSR 25 3,85 70 JSR 70 30,2

Saves fra 50 mm og op efter


8,0 JSRG8 0,43

10,0 JSRG10 0,68

Rundstål

S355J2/EN 10025:2 - 2004

200 Tolerancer efter DIN 7527/6

10-280 mm: Certifikat 3.1/EN 10204




JSRN


10 JSRN10 0,62

12 JSRN12 0,89

14 JSRN14 1,21

16 JSRN16 1,58

20 JSRN20 2,47

24 JSRN24 3,55

25 JSRN25 3,85

28 JSRN28 4,83

30 JSRN30 5,55

35 JSRN35 7,55

36 JSRN36 7,99

40 JSRN40 9,87

42 JSRN42 10,9

45 JSRN45 12,5

48 JSRN48 14,2

50 JSRN50 15,4

55 JSRN55 18,7

60 JSRN60 22,2

Rundstål

C 35 E / EN 10083-1






JMR8


16 JMR816 1,58

20 JMR820 2,47

22 JMR822 2,98

25 JMR825 3,85

28 JMR828 4,83

30 JMR830 5,55

32 JMR832 6,31

35 JMR835 7,55

38 JMR838 8,90

40 JMR840 9,87

45 JMR845 12,5

50 JMR850 15,4

55 JMR855 18,7

60 JMR860 22,2

65 JMR865 26,1

70 JMR870 30,2


65 JSRN65 26,1

70 JSRN70 30,2

75 JSRN75 34,7

80 JSRN80 39,5

85 JSRN85 44,5

90 JSRN90 49,9

95 JSRN95 55,6

100 JSRN100 61,7

105 JSRN105 68,0

110 JSRN110 74,6

115 JSRN115 81,5

120 JSRN120 88,8

125 JSRN125 96,3

130 JSRN130 104

140 JSRN140 121

150 JSRN150 139

155 JSRN155 148

160 JSRN160 158



170 JSRN170 178

180 JSRN180 200

190 JSRN190 223

200 JSRN200 247

210 JSRN210 272

220 JSRN220 298

230 JSRN230 326

260 JSRN260 417

280 JSRN280 483

300 JSRN300 555

350 JSRN350 755

400 JSRN400 986

450 JSRN450 1248



75 JMR875 34,7

170 JMR8170 178

80 JMR880 39,5

190 JMR8190 223

85 JMR885 44,5

200 JMR8200 247

90 JMR890 49,9

210 JMR8210 272

95 JMR895 55,6

220 JMR8220 298

100 JMR8100 61,7

230 JMR8230 326

105 JMR8105 68,0

270 JMR8270 450

110 JMR8110 74,6

320 JMR8320 631

115 JMR8115 81,5

350 JMR8350 755

120 JMR8120 88,8

400 JMR8400 986

125 JMR8125 96,3

500 JMR8500 1542

130 JMR8130 104

140 JMR8140 121

150 JMR8150 139

155 JMR8155 148

160 JMR8160 158 Saves fra 70 mm og op efter

35


Rundstål

C 45 E / EN 10083-1






JMR9

36

mm Vare nr. ca. kg

16 JMR916 1,58

19 JMR919 2,23

22 JMR922 2,98

25 JMR925 3,85

28 JMR928 4,83

30 JMR930 5,55

32 JMR932 6,31

35 JMR935 7,55

38 JMR938 8,90

40 JMR940 9,87

45 JMR945 12,5

50 JMR950 15,4

55 JMR955 18,7

60 JMR960 22,2

Halvrundstål

S235JR/EN 10025:2 - 2004



JSH


20 x 6 ,5 JSH 2065 0,74

26 JSH 2665 0,92

Firkantstål

S235JR/EN 10025:2 - 2004



JS4


6 JS4 6 0,28

8 JS4 8 0,50

10 JS4 10 0,79

12 JS4 12 1,13

13 JS4 13 1,33

16 JS4 16 2,01

20 JS4 20 3,14

22 JS4 22 3,80

25 JS4 25 4,91

30 JS4 30 7,07

Firkantstål

S355J2/EN 10025:2 - 2004



JS4N


30 JS4N30 7,07

40 JS4N40 12,6


65 JMR965 26,1

70 JMR970 30,2

75 JMR975 34,7

80 JMR980 39,5

85 JMR985 44,5

90 JMR990 49,9

95 JMR995 55,6

100 JMR9100 61,7

105 JMR9105 68,0

110 JMR9110 74,6

120 JMR9120 88,8

125 JMR9125 96,3

130 JMR9130 104

140 JMR9140 121


32 JSH 3265 1,09

50 x 25 JSH 5025 7,71


32 JS4 32 8,04

35 JS4 35 9,62

40 JS4 40 12,6

45 JS4 45 15,9

50 JS4 50 19,6

55 JS4 55 23,7

60 JS4 60 28,3

65 JS4 65 33,2

70 JS4 70 38,5

75 JS4 75 44,2


50 JS4N50 19,6

60 JS4N60 28,3


150 JMR9150 139

160 JMR9160 158

170 JMR9170 178

180 JMR9180 200

200 JMR9200 247

210 JMR9210 272

220 JMR9220 298

230 JMR9230 326

240 JMR9240 355

250 JMR9250 385

300 JMR9300 555

320 JMR9320 631



60 x 30 JSH 6030 11,1

76 x 38 JSH 7538 18,0


80 JS4 80 50,2

90 JS4 90 63,6

100 JS4 100 78,5

110 JS4 110 95,0

120 JS4 120 113



70 JS4N70 38,5

Firkantstål

C 45 E / EN 10083-1



JM49


25 JM4925 4,91

30 JM4930 7,07

40 JM4940 12,6

50 JM4950 19,6

Vinkelstål, ligesidet, rundkantet

S235JR/EN 10025:2 - 2004



JS0


20 x 20 x 3 JS0 203 0,88

4 JS0 204 1,14

25 x 25 x 3 JS0 253 1,12

4 JS0 254 1,45

5 JS0 255 1,77

30 x 30 x 3 JS0 303 1,36

4 JS0 304 1,78

5 JS0 305 2,18

6 JS0 306 2,55

35 x 35 x 4 JS0 354 2,10

5 JS0 355 2,58

6 JS0 356 3,04

40 x 40 x 4 JS0 404 2,42

5 JS0 405 2,97

6 JS0 406 3,52

45 x 45 x 5 JS0 455 3,38

Vinkelstål, uligesidet, rundkantet

S235JR/EN 10025:2 - 2004

Tolerancer efter EN 10056-2


JS2



* 8 JS0 758 9,03

60 JM4960 28,3

75 JM4975 44,2

80 JM4980 50,2

90 JM4990 63,6


50 x 50 x 5 JS0 505 3,77

6 JS0 506 4,47

7 JS0 507 5,15

8 JS0 508 5,82

9 JS0 509 6,47

60 x 60 x 6 JS0 606 5,42

8 JS0 608 7,09

10 JS0 601 8,69

65 x 65 x 6 JS0 656 5,91

7 JS0 657 6,83

8 JS0 658 7,73

9 JS0 659 8,62

70 x 70 x 7 JS0 707 7,38

9 JS0 709 9,34

75 x 75 x 7 JS0 757 7,94



110 JM49110 95,0

130 JM49130 133

140 JM49140 154

150 JM49150 177



* Saves

* 10 JS0 751 11,1

* 80 x 80 x 8 JS0 8086 9,66

10 JS0 8016 11,9

* 90 x 90 x 9 JS0 9096 12,3

* 11 JS0 9026 14,8

* 100 x 100 x 10 JS0 1013 15,1

* 14 JS0 1053 20,6

120 x 120 x 11 JS0 1223 20,1

* 13 JS0 1243 23,3

* 130 x 130 x 12 JS0 1336 23,6

* 140 x 140 x 13 JS0 1446 27,5

* 150 x 150 x 14 JS0 1556 31,6

* 16 JS0 1573 35,9

* 160 x 160 x 15 JS0 1663 36,2

180 x 180 x 16 JS0 1876 43,5

* 200 x 200 x 16 JS0 2076 48,5


25 x 15 x 3

30 x 20 x 3

4

40 x 20 x 3

JS2 763

JS2 323

JS2 324

JS2 423

0,88

1,11

1,45

1,35

4

5

JS2 424

JS2 425

1,77

2,18

45 x 30 x 4

5

50 x 30 x 5

50 x 40 x 5

60 x 30 x 5

JS2 934

JS2 935

JS2 535

JS2 545

JS2 635

2,25

2,77

2,96

3,35

3,37

6

7

60 x 40 x 5

6

7

JS2 636

JS2 637

JS2 645

JS2 646

JS2 647

3,99

4,59

3,76

4,46

5,14 * Saves

65 x 50 x 6

7

75 x 50 x 7

9

JS2 256

JS2 257

JS2 357

JS2 359

5,16

5,97

6,51

8,23

80 x 40 x 6

8

JS2 846

JS2 848

5,41

7,07

* 100 x 50 x 6 JS2 1563 6,85

* 8 JS2 1583 8,99

* 100 x 65 x 8 JS2 1283 9,94

9

100 x 75 x 10

JS2 1296

JS2 1313

11,2

13,0

* 11 JS2 1323 14,3

* 120 x 80 x 8 JS2 3883 12,2

* 10 JS2 3813 15,0

* 12 JS2 3833 17,8

*

130 x 65 x 8 JS2 4283 11,9

10 JS2 4213 14,6

* 12 JS2 4233 17,3

* 150 x 75 x 9 JS2 6396 15,3

10 JS2 6313 17,0

* 11 JS2 6323 18,6

150 x 90 x 12 JS2 6933 21,6

* 150 x 100 x 10 JS2 6116 19,0

* 12 JS2 6133 22,6

* 14 JS2 6153 26,1

* 160 x 80 x 12 JS2 7836 21,6

180 x 90 x 10 JS2 9910 20,6

12

*

JS2 9933 24,5

200 x 100 x 10 JS2 2113 23,0

14 JS2 2153 31,6

37


Vinkelstål, ligesidet, skarpkantet

S235JR/EN 10025:2 - 2004



JS1

T-stål, ligesidet, rundkantet

S235JR/EN 10025:2 - 2004



JS5

38


13 x 13 x 3 JS1 133 0,54

15 x 15 x 3 JS1 153 0,63

20 x 20 x 3 JS1 203 0,87

25 x 25 x 3 JS1 253 1,11

Vinkelstål, ligesidet, galvaniseret

S235JR/EN 10025:2 - 2004

JS0G


40 x 40 x 5 JS0G405 3,21

50 x 50 x 5 JS0G505 4,07

Vinkelstål, uligesidet, galvaniseret

S235JR/EN 10025:2 - 2004

JS2G


60 x 40 x 5 JS2G645 4,07


25 x 25 x 3,5 JS5 25 1,29

30 x 30 x 4 JS5 30 1,77

35 x 35 x 4,5 JS5 35 2,33

40 x 40 x 5,0 JS5 40 2,96

T-stål, uligesidet, rundkantet

S235JR/EN 10025:2 - 2004


JS7


50 x 25 x 5 JS7 50 2,80

60 x 30 x 5,5 JS7 60 3,64

U-stål, små profiler

S235JR/EN 10025:2 - 2004


JSU

mm Vare nr.

ca. kg

pr. m

30 x 15 x 4 JSU 30 1,74

40 x 20 x 5 JSU 40 2,87

50 x 25 x 5 JSU 50 3,86

60 x 30 x 6 JSU 60 5,07


4 JS1 254 1,44

30 x 30 x 3 JS1 303 1,34

4 JS1 304 1,76

5 JS1 305 2,14


45 x 45 x 5,5 JS5 45 3,67

50 x 50 x 6 JS5 50 4,44

60 x 60 x 7 JS5 60 6,23

70 x 70 x 8 JS5 70 8,32


70 x 35 x 6 JS7 70 4,66

80 x 40 x 7 JS7 80 6,21

mm Vare nr.

ca. kg

pr. m

NP3 30 x 33 x 5 x 7 JSU 03 4,27

NP4 40 x 35 x 5 x 7 JSU 04 4,87

NP5 50 x 38 x 5 x 7 JSU 05 5,59

NP6½ 65 x 42 x 5,5 x 7,5 JSU 06 7,09


40 x 40 x 3 JS1 403 1,81

4 JS1 404 2,39

5 JS1 405 2,94

50 x 50 x 5 JS1 505 3,73


* Saves

80 x 80 x 9 JS5 80 10,7

100 x 100 x 11 JS5 1006 16,5

* 120 x 120 x 13 JS5 1203 23,2

* 140 x 140 x 15 JS5 1403 31,3


100 x 50 x 8,5 JS7 1006 9,58

120 x 60 x 10 JS7 1206 13,6

Z-stål

S235JR/EN 10025:2 - 2004



JSZ


40 x 40 x 5 JSZ 40 4,26

Tolerancer for universalstål og stangstål

Efterfølgende er uddrag af EN/DIN-normer. For yderligere oplysninger henvises til

disse.

1. Universalstål = valset udførelse

En del universalstål leveres udskåret af plade, for disse gælder pladetolerancerne.

Længdetolerancen er normalt + 500 mm. Ved bestilling fra værk i fix-mål kan

denne reduceres til + 50 mm eller + 25 mm

2. For universalstål målt 50 mm fra hver ende, eller et kortere stykke af min. 1 meter.

For stangstål over hele længden.

3. Tværsnit = bredde x tykkelse

4. Kan leveres fra værk med bedre tolerancer (præcisionsangivelser).

5. Se tegninger.

Vinkelstål

Ligesidet Uligesidet Retvinklethed

a







Z-stål

t

T-stål

h















s

b

a









b





s

s

b





t











h

k





a















f

f





k

s

b





k











k

s



k



k

39


Tilladelige afvigelser

Universalstål

EN 10029 / DIN 59200

40

Tilladelige afvigelser i mm

Tykkelse På tykkelsen

Klasse A

> 4 < 10 -0,4/+1,1

> 10 < 15 -0,5/+1,2

> 15 < 25 -0,6/+1,3

> 25 < 40 -0,8/+1,4

> 40 < 80 -1,0/+1,8

> 80 < 150 -1,0/+2,2

Bredde

På tykkelsen

fordelt over

bredden

På bredden På planhed over

bredden

På rethed over

længden 2)

0,003xb 0,0025xl

Aftales

specielt

Aftales

specielt

> 150 < 500 0,5 +2,0% af brd.

5 mm

> 500 < 1000 0,6

max. +10 mm

0,01xb

> 1000 < 1250 0,7

Fladstål

EN 10058


Tykkelse På tykkelsen På tykkelsen

fordelt over

bredden

> 5 < 20 +0,5

> 20 < 40 +1,0

> 40 < 80 +1,5

Bredde

> 10 < 40 +0,75

> 40 < 80 +1,0

> 80 < 100 +1,5

> 100 < 120 +2,0

> 120 < 150 +2,5

Tværsnit 3)


bredden


længden 2)

< 1000 mm² 0,004xl

> 1000 mm² 0,0025xl

På retvinklethed På længden

Normalt

+500 mm,

ved bestilling fra

værk i fix-mål kan

denne reduceres

til +50 mm eller

+25 mm


Normalt +100 mm,

ved fix lgd. kan

denne reduceres til

+50, +25, +10 eller

+5 mm eller kun plus

tolerance (dobb.

af +)

Rundstål

EN 10060


Diameter På diameter 4) På tykkelsen

fordelt over

bredden


bredden


længden 2)

8-15 mm +0,4 Ingen regel

16-25 mm +0,5 Ingen regel

26-35 mm +0,6

36-50 mm +0,8 0,004xl

52-80 mm +1,0

85-100 mm +1,3

110-120 mm +1,5

130-160 mm +2,0

170-200 mm +2,5

Firkantstål

EN 10059


Sidelængde På sidelængden På tykkelsen

fordelt over

bredden

Max. kantafrunding

(r)

8-1 mm +0,4 1,0 4°/m

13-14 mm

max. 24°

15-20 mm +0,5

20-25 mm

26-30 mm +0,6

32-35 mm

40-50 mm +0,8

1,5

2,0

0,0025xl

Vridning På rethed over

længden 2)

3°/m

max. 18°

55-90 mm +1,0

100 mm +1,3

3,0 3°/m

max. 15°

110-120 mm +1,5 4,0

Ligesidet, rundkantet vinkelstål

EN 10056-2


Dimension a x s På tykkelsen 5)

(s)

2,5

På vinkelsiderne

(a) 5)


(b)

Ingen regel

0,004xl

0,025xl

20x 3 - 50x 7 +0,5 +1,0 k max. 1,0 mm

55x 6 - 100x12 +0,75 +2,0 k max. 1,0 mm

110x10 - 150x15 +1,0 +3,0 k max. 1,5 mm


På ret

vinklethed

På retvinklethed (k) På rethed over

længden 2)

0,004xl

160x15 - 200x24 +1,2 +4,0 k max. 2,0 mm 0,0025xl

Som for fladstål

På længden

Som fladstål

På længden


41


Uligesidet vinkelstål

EN 10056-2

42


Dimension a x b x s På tykkelsen 5)

(s)


(a) 5)


(b) 5)

30x20x 3 - 50x 40x 5 +0,5 +1,0 k max. 1 mm

60x30x 5 - 100x 75x10 +0,75 +2,0 k max. 1,5 mm

120x80x 8 - 150x100x14 +1,0 +3,0


længden 2)

0,004xl

160x80x12 - 200x100x14 +1,25 +4,0 0,002xl

Ligesidet, skarpkantet vinkelstål

DIN 1022


Z-stål

DIN 1027

T-stål

EN 10055

Dimension På tykkelsen 5)

(s)


(a) 5)


(b)


længden 2)

På længden


På længden

20x3 - 50x5 +0,5 +1,0 k max. 1 mm Som for fladstål

På tykkelsen 5)

s og t

Højden h 5) Vingen b 5) På retvinklethed k og f 5) På rethed over

længden 2)

Nr. 3 - nr. 5 +0,5 +1,0 +1,0 k max. 1 mm

Nr. 6 - nr. 8 +1,5

f max. 0,5 mm

0,004xl

Nr. 10 +0,75 +2,0

+1,5

Nr. 12 - nr. 14

+4,0

k max. 1 mm

Nr. 16

f max. 1 mm

0,0025xl


Ligesidet

På tykkelsen 5)

s og t

h 5) Foden b 5) På retvinklethed

(k) 5)


længden 2)

T20 - T50 +0,5 +1,0 +1,0 k max. 1,0 mm 0,004xl

T60 - T100 +0,75 +1,5 +1,5 k max. 1,5 mm

T120 - T140 +1,0 +2,0 +1,0

Uligesidet

h = 30- 50 +0,75 +1,0 +1,5 k max. 1,0 mm 0,004xl

h = 60 +1,0 +1,5 +2,0 k max. 1,5 mm

På fodens

midtpunkt 5)

T20 - T60 samt

uligesidet h 30:

Max. 1,0 mm

resten: Max.

1,5 mm

På længden


På længden

Som for fladstål

Sort, varmvalset båndstål

EN 10048

Denne norm gælder for alle varmvalsede coils og bånd i tykkelser fra 0,8-15,0

mm, bredde fra 10-2.000 mm, samt varmvalsede plader under 3 mm. Her er

dog kun modtaget oplysninger om vort lagerprogram i båndstål 1) . For de øvrige

produkter henvises til DIN-normen.

1. Længder a 4 meter med naturvalsekanter eller skårne kanter i vort valg

Tilladelige afvigelser på tykkelsen 2)

Tykkelse Bredde

> 10 < 100 mm > 100 < 600 mm

2 < 2,5 mm

2,5 < 3,0 mm

3,0 < 4,0 mm

+0,11 +0,13

2. For stål med højere trækstyrke gælder større værdier

Tilladelige afvigelser på bredden (naturvalsekanter)

Bredde

< 40 mm +1,6 mm

> 40 < 80 mm +2,0 mm

> 80 < 150 mm +2,4 mm

> 150 < 250 mm +3,0 mm

Tilladelige afvigelser på længden

Længde

> 1000 mm < 2000 mm +50 mm

> 2000 mm < 4000 mm +50 mm

> 4000 mm < 6000 mm +50 mm

> 6000 mm < 12000 mm +50 mm

+ 5 mm for hver m

over 6 meter

Tilladelige afvigelser på kantretheden (naturvalsekanter) målt på 2500 mm

Bredde

> 10 < 40 mm max. 20 mm

> 40 < 600 mm max. 10 mm

43


Stålbjælker bliver typisk brugt til konstruktionsformål og beskriver i sin

benævnelse HEB eller IPE, om produktet har form som et H, eller kroppen af

bjælken er længere end flangen, og derfor hedder en IPE.

Traditionelt har vi i Danmark foreskrevet og brugt kvaliteten S235 – hvorimod

landene omkring os bruger S355 – og udnytter styrken til enten andre

konstruktionsformer eller lettere konstruktioner.

44

STÅLBJÆLKER

Standardlængderne for bjælker er 12 og 15 meter, men kan også bestilles

fra værk i længde på op til 18-24 meter. Man skal dog være opmærksom på,

at dette kan give store transportmæssige udfordringer, hvilket også betyder

øgede omkostninger.

Lemvigh-Müller kan, på vores bearbejdningscentre, tilbyde slyngrensning og

priming samt boring og savning af stålbjælker.

Foto: Lars Holm

I-stål, IPE-profiler

S235JR/EN 10025:2 - 2004



I længder à 12 og 15 meter

JBE


IPE 80 JBE 803 6,00

IPE 100 JBE 1003 8,10

IPE 120 JBE 1203 10,4

• IPE 140 JBE 1403 12,9

IPE 160 JBE 1603 15,8

• IPE 180 JBE 1803 18,8

I-stål, IPE-profiler, Primet

S235JR/EN 10025:2 - 2004



JBEP


IPE 100 JBEP1003 8,1

IPE 120 JBEP1203 10,4

• IPE 140 JBEP1403 12,9

• IPE 160 JBEP1603 15,8

I-stål, NP-profiler

S235JR/EN 10025:2 - 2004




JBI


INP 80 JBI 803 5,94

INP 100 JBI 1003 8,34

INP 120 JBI 1203 11,1

INP 140 JBI 1403 14,3

I-stål, HE-profiler, serie A

S235JR/EN 10025:2 - 2004




JBA


HEA 100 JBA 1003 16,7

HEA 120 JBA 1203 19,9

HEA 140 JBA 1403 24,7

HEA 160 JBA 1603 30,4

HEA 180 JBA 1803 35,5

HEA 200 JBA 2003 42,3


IPE 200 JBE 2003 22,4

IPE 220 JBE 2203 26,2

IPE 240 JBE 2403 30,7

IPE 270 JBE 2703 36,1

• IPE 300 JBE 3003 42,2

• IPE 330 JBE 3303 49,1


• IPE 180 JBEP1803 18,8

• IPE 200 JBEP2003 22,4

• IPE 220 JBEP2203 26,2

• IPE 240 JBEP2403 30,7


INP 160 JBI 1603 17,9

INP 180 JBI 1803 21,9

INP 200 JBI 2003 26,2


HEA 220 JBA 2203 50,5

HEA 240 JBA 2403 60,3

HEA 260 JBA 2603 68,2

HEA 280 JBA 2803 76,4

HEA 300 JBA 3003 88,3

HEA 320 JBA 3203 97,6


• IPE 360 JBE 3603 57,1

• IPE 400 JBE 4003 66,3

• IPE 450 JBE 4503 77,6

IPE 500 JBE 5003 90,7

IPE 550 JBE 5503 106


• Lagerføres også i 14 meter

Lagerføres ogås i 18 meter




HEA 340 JBA 3403 105

HEA 360 JBA 3603 112

HEA 400 JBA 4003 125


45

Stålbjælker

I-stål, HE-profiler, serie B

S235JR/EN 10025:2 - 2004




JBH

46


HEB 100 JBH 1003 20,4

HEB 120 JBH 1203 26,7

HEB 140 JBH 1403 33,7

HEB 160 JBH 1603 42,6

HEB 180 JBH 1803 51,2

HEB 200 JBH 2003 61,3

I-stål, HE-profiler, serie B, primet

S235JR/EN 10025:2 - 2004




JBHP


HEB 100 JBHP1003 20,4

HEB 120 JBHP1203 26,7

U-stål, PE-profiler

S235JR/EN 10025:2 - 2004




JBP


UPE 80 JBP 803 7,90

UPE 100 JBP 1003 9,82

UPE 120 JBP 1203 12,1

UPE 140 JBP 1403 14,5

U-stål, NP-profiler

S235JR/EN 10025:2 - 2004



Euronorm 24-62


JBU


UNP 80 JBU 803 8,64

UNP 100 JBU 1003 10,6

UNP 120 JBU 1203 13,4

UNP 140 JBU 1403 16,0

UNP 160 JBU 1603 18,8

UNP 180 JBU 1803 22,0


HEB 220 JBH 2203 71,5

HEB 240 JBH 2403 83,2

HEB 260 JBH 2603 93,0

HEB 280 JBH 2803 103

• HEB 300 JBH 3003 117

HEB 320 JBH 3203 127


HEB 140 JBHP1403 33,7

HEB 160 JBHP1603 42,6


UPE 160 JBP 1603 17,0

UPE 180 JBP 1803 19,7

UPE 200 JBP 2003 22,8

UPE 220 JBP 2203 26,6


UNP 200 JBU 2003 25,3

UNP 220 JBU 2203 29,4

UNP 240 JBU 2403 33,2

UNP 260 JBU 2603 37,9

UNP 280 JBU 2803 41,8

UNP 300 JBU 3003 46,2


HEB 340 JBH 3403 134

HEB 360 JBH 3603 142

• HEB 400 JBH 4003 155

HEB 450 JBH 4503 171

HEB 500 JBH 5003 187

• HEB 600 JBH 6003 212




HEB 180 JBHP1803 51,2

HEB 200 JBHP2003 61,3


UPE 240 JBP 2403 30,2

UPE 270 JBP 2703 35,2

UPE 300 JBP 3003 44,4



UNP 350 JBU 3503 60,6

UNP 400 JBU 4003 71,8

Saves fra 80 mm og op efter

Mål og tolerancer på formstål og bjælker

Her er kun medtaget de typer, vi lagerfører (dog et større antal

dimensioner). For øvrige typer henvises til DIN-normen.

Bredflangede bjælker

HE-B/HE-A

EN 10034


HE-B h b s t

100 100 +3,0 100

+4,0

-1,0 6,0

+0,7

10,0

120 120 120 6,5 11,0

140 140 -2,0 140 7,0 12,0

160 160 160 +4,0 8,0 13,0

180 180

180 -2,0 8,5 +1,0 14,0

200 200 200 9,0 15,0

220 220 220 9,5 16,0

240 240 240 10,0 17,0

260 260 260 10,0 17,5

280 280

+4,0

-2,0

280 10,5

18,0

300 300 300 11,0 19,0

320

340

320

340

300

300

+4,0

11,5

12,0

20,5

21,5

360 360 300 12,5 22,5

400

450

400

450 +5,0

300

300

13,5

14,0

+1,5

24,0

26,0

500 500 -3,0 300 14,5 28,0

550 550

300 15,0 29,0

600 600 300 15,5 30,0

650 650 300 16,0 31,0

700 700 +5,0 300 17,0 32,0

800 800 300 17,5

33,0

900 900 300 18,5 +1,5 35,0

1000 1000 300 19,00 36,0

+2,5

-1,5

+2,5

-1,5

+2,5

EN 10034 bl.3 = HE-A


HE-B h b s t

100 96 +3,0 100

+4,0

-1,0 5,0

8,0

120 114 120 5,0 8,0

140

160

133

152

-2,0

140

160

+4,0

5,5

6,0

8,5

9,0

180 171

180 -2,0 6,0 +0,7 9,5

200 190 200 6,5 10,0

220 210 220 7,0 11,0

240 230 240 +4,0 7,5 12,0

260 250 +4,0 260 7,5 12,5

280 270 -2,0 280 8,0

13,0

300 290 300 8,5 14,0

320

340

310

330

320

340 +6,0

9,0

9,5

+1,0

15,5

16,5

360 350 360

-5,0

10,0 17,5

400 390 400 11,0 +1,5 19,0

Tilladelige afvigelser på:

Flangeparallellitet k

(Se tegning)

Højde < 240 mm 1% af b

> 240 < 1000 mm 1,2% af b

Stammerethed f

(Se tegning)

Højde < 450 mm max. 1,5

> 450 < 700 mm max. 2,0

> 700 < 1000 mm max. 3,0

Flangemidten m

(Se tegning)

m = b 2 - b 1

2


> 300 < 1000 mm max. 3,0

+2,0

-1,0

+2,5

-1,5

47

Stang- og båndstål

Stålbjælker

Rethed

(Målt på hele bjælkens længde)

Højde < 400 mm 0,0015xl

> 400 < 1000 mm 0,0010xl

Længde +100/-0

(Kan leveres med snævrere tolerancer)

Formstål IPE

EN 10034

IPE h b s t

80 80 +3,0 46 +4,0 3,8

5,2

100 100

-2,0

55

-1,0

4,1 +0,7 5,7

120 120 64 4,4 6,3

140 140

73

4,7

6,9

160 160

+3,0

-2,0

82

+4,0

-1,0

5,0 7,4

180 180 91 5,3 8,0

200 200

100

5,6 +0,75 8,5

220 220 110 5,9 9,2

240

270

240

270

+4,0

120

135

+4,0

-2,0

6,2

6,6

9,8

10,2

300 300 -2,0 150 7,1

10,7

330 330 160 7,5 11,5

360 360 170 8,0 12,7

400

450

400

450 +5,0

180

190

8,6

9,4

+1,0

13,5

14,6

500 500 -3,0 200 10,2 16,0

550 550 +5,0 210 11,1 17,2

600 600 -3,0

220

+4,0

12,0 19,0


Flangeparrallellitet k

(Se tegning)

Højde < 120 mm max. 1,0 mm

> 120 < 600 mm 1,5% af b


(Se tegning)


> 120 < 360 mm max. 1,5

> 360 < 600 mm max. 2,0

48

+1,5

-0,5

+2,0

-1,0

+2,5

-1,5


(Se tegning)

m =


> 120 < 270 mm max. 2,5

> 270 < 600 mm max. 3,5

b2 - b1 2

Rethed


Højde > 180 < 360 mm 0,0015xl

> 360 < 600 mm 0,0010xl


(Kan leveres med snævrere tolerancer)

Formstål UNP

EN 10279 / DIN 1026

(incl. U-stål i stangstålsprogrammet)

C = b - s ved h > 300

2

C = b ved h > 300

2

U1) h b s t

30x15 30

15

4,0

4,5

30 30 33 5,0 7,0

40x20 40 20 5,0 5,5

40

50x25

40

50

+1,5

35

25

5,0

5,0

7,0

6,0

50 50 38 5,0 7,0

60 60 30 6,0 6,0

65 65 42

+1,5

5,5 7,5

UNP 2)

80 80

45 6,0 8,0

100 100 50 6,0 +0,5 8,5

120 120 55 7,0 9,0

140 140 +2,0 60 7,0 10,0

160 160 65 7,5 10,5

180 180 70 8,0 11,0

200 200 75 8,5 11,5

220 220

80

9,0 12,5

240 240 85 9,5 13,0

260

280

260

280

90

95

+2,0

10,0

10,0

14,0

15,0

300 300 +3,0 100 10,0 16,0

320 320 100 14,0

17,5

350

380

350

380

100

102 +2,5

14,0

13,5

+0,7

16,0

16,0

400 400 110 14,0 18,0

1. Stangstål

2. Formstål



(Se tegning)


> 100 < 110 mm 1% af b


(Se tegning)


> 100 < 200 mm max. 1,5

> 200 < 400 mm max. 2,0

+0,5

+1,0

+1,5

Rethed


0,0015xl



Formstål USP

USP h b s t

80 80

50

4,5

7,0

100 100 55 4,5 7,5

120

140

120

140 +2,0

60

65

+1,5

5,0

5,5 +0,5

8,0

9,0

160 160 70 6,0 9,5

180 180 75 6,5 10,0

200 200 80 +2,0 7,0 10,5

1. Nedre grænse



(Se tegning)


> 100 mm max 0,01 xb


(Se tegning)


> 100 < 200 mm max. 1,0

> 200 < 300 mm max. 1,5

Rethed


0,0015xl



1)

+0,5

+1,0

49

Stålbjælker

Pladestål er den mest anvendte form for stål i Danmark. Betegnelsen dækker

over mange typer plader og kvaliteter med forskellige egenskaber, f.eks.:

varmvalsede plader, finplader, højstyrkeplader, dørkplader, perforerede plader

m.fl.

Varmvalsede plader – som i tykkelse typisk er fra 3-15 mm – er færdigvalset i

varm tilstand (ca. 800 °C) og har derfor en grov og ru overflade med brede eller

store tolerancer. De bruges bl.a. i landbrugs- og øvrige maskinproduktioner.

For at opnå en glattere overfalde dekaperer man tit de varmvalsede plader. Det

betyder, at de ved hjælp af et syrebad får renset overfladen for glødeskaller

og således både vil opnå en pænere finish og vil kunne bearbejdes bl.a. i et

laserbearbejdningsanlæg. Hvor man tidligere brugte 2,99 mm finplader DC

01, foretrækker mange nu at benytte dekaperede plader, fordi man kan opnå

en lige flot overfladekvalitet til en mere fordelagtig pris.

50

STÅLPLADER

Vindmølle og skibsindustrien bruger tykkere plader >16 mm-200 mm og

betegnes ofte som Kvarto Plader.

De fleste af disse produkter leveres med en stor grad af certificering – se

side 26.

Koldreducerede finplader er varmvalsede plader, som bagefter er valset

tyndere i kold tilstand – til gavn for tolerancer og ikke mindst overfladens

beskaffenhed. De bruges typisk i tykkelser mellem 0,5 og 2,0 mm, f.eks. til

overfladebeklædning af hvidevarer eller industriformål som stålskabe og

kabinetter i bred forstand.

Her kan produktvarianterne være f.eks almindelige finplader i DC 01, galvaniserede

plader med zink i både den almindelige 275 gram/m 2 eller den

miljørigtige 100 gram/m 2 samt specialpålægninger med aluzink.

Foto: Lars Holm

Koldreducerede finplader

DC 01 AM/EN 10130


JFKF

mm Vare nr.

ca. kg

pr. stk.

2000 x 1000 x 0,50 JFKF2105 8,00

0,63 JFKF2106 10,1

0,75 JFKF2107 12,0

0,90 JFKF2109 14,4

1,00 JFKF211 16,0

1,25 JFKF2112 20,0

1,50 JFKF2115 24,0

2,00 JFKF212 32,0

Koldreducerede finplader

i ekstra dybtrækskvalitet

DC 04 AM/EN 10130



JFKK

mm Vare nr.

ca. kg

pr. stk.

2000 x 1000 x 0,63 JFKK2106 10,1

0,75 JFKK2107 12,0

0,90 JFKK2109 14,4

1,00 JFKK211 16,0

1,25 JFKK2112 20,0

1,50 JFKK2115 24,0

Varmgalv. finplader

DX 51 D + Z 275/EN 10327


Overflade MA kemisk passiveret (C)

JLV

mm Vare nr.

ca. kg

pr. stk.

2000 x 1000 x 0,50 JLV 2105 8,50

0,63 JLV 2106 10,5

0,75 JLV 2107 12,5

0,90 JLV 2109 15,0

1,00 JLV 211 16,5

1,25 JLV 2112 20,5

1,50 JLV 2115 25,0

2,00 JLV 212 32,5

2,50 JLV 2125 40,5

3,00 JLV 213 49,0

Varmgalv. finplader

DX 51 D + Z 100/EN 10327


Overflade MA kemisk passiveret (C)

JLVL

mm Vare nr.

ca. kg

pr. stk.

2000 x 1000 x 0,75 JLVL2107 12,5

2500 x 1250 x 0,90 JLVL7809 23,5

1,00 JLVL781 26

1,25 JLVL7812 32

mm Vare nr.

ca. kg

pr. stk.

2,50 JFKF2125 40,0

2,99 JFKF2129 48,0

2500 x 1250 x 0,75 JFKF7807 18,8

0,90 JFKF7809 22,5

1,00 JFKF781 25,0

1,25 JFKF7812 31,3

1,50 JFKF7815 37,5

2,00 JFKF782 50,0

mm Vare nr.

ca. kg

pr. stk.

2,00 JFKK212 32,0

2,50 JFKK2125 40,0

2,99 JFKK2129 48,0

2500 x 1250 x 0,75 JFKK7807 18,8

0,90 JFKK7809 22,5

1,00 JFKK781 25,0

mm Vare nr.

ca. kg

pr. stk.

4,00 JLV 214 66,0

2500 x 1250 x 0,63 JLV 7806 16,5

0,75 JLV 7807 19,5

0,90 JLV 7809 23,5

1,00 JLV 781 26,0

1,25 JLV 7812 32,0

1,50 JLV 7815 38,5

2,00 JLV 782 51,0

2,50 JLV 7825 63,5

3,00 JLV 783 76,0

mm Vare nr.

ca. kg

pr. stk.

1,50 JLVL7815 38,5

2,00 JLVL782 51

RoHS-godkendelse på forespørgsel

mm Vare nr.

ca. kg

pr. stk.

2,50 JFKF7825 62,5

2,99 JFKF7829 75,0

3000 x 1250 x 2,00 JFKF382 60,0

3000 x 1500 x 1,00 JFKF361 36,0

1,25 JFKF3612 45,0

1,50 JFKF3615 54,0

2,00 JFKF362 72,0

2,50 JFKF3625 90,0

2,99 JFKF3629 108

mm Vare nr.

ca. kg

pr. stk.

1,25 JFKK7812 31,3

1,50 JFKK7815 37,5

2,00 JFKK782 50,0

2,50 JFKK7825 62,5

2,99 JFKK7829 75,0

mm Vare nr.

ca. kg

pr. stk.

4,00 JLV 784 103

3000 x 1500 x 0,90 JLV 3609 33,6

1,00 JLV 361 37,0

1,25 JLV 3612 46,7

1,50 JLV 3615 55,5

2,00 JLV 362 74,0

2,50 JLV 3625 92,0

3,00 JLV 363 112

4,00 JLV 364 149

51

Stålplader

Elektrogalv. finplader

DC 01 AM + ZE efter EN 10152


Overflade fosfateret og kemisk passiveret

JLE

Varmvalsede decaperede plader,

kvalitet 240/S235JR+C eller tilsvarende



JPM4

mm Vare nr.

ca. kg

pr. stk.

2000 x 1000 x 2,0 JPM4212 32,0

2,5 JPM42125 40,0

3,0 JPM4213 48,0

3,5 JPM42135 56,0

4,0 JPM4214 64,0

5,0 JPM4215 80,0

6,0 JPM4216 96,0

8,0 JPM4218 128

10 JPM42110 160

12 JPM42112 192

2500 x 1250 x 2,0 JPM4782 50,0

2,5 JPM47825 62,5

52

mm Vare nr.

ca. kg

pr. stk.

2000 x 1000 x 0,50 JLE 2105 8,00

0,63 JLE 2106 10,1

0,75 JLE 2107 12,0

0,90 JLE 2109 14,4

1,00 JLE 211 16,0

1,25 JLE 2112 20,0

1,50 JLE 2115 24,0

2,00 JLE 212 32,0

Aluzink finplader,

DX 51 D + AZ 150/EN 10327

Zinktykkelse 150g/m2 dobbeltside,

kemisk passiveret (C)


JLA

mm Vare nr.

ca. kg

pr. stk.

2000 x 1000 x 0,70 JLA 2107 11,5

0,90 JLA 2109 14,7

1,00 JLA 211 16,3

1,25 JLA 2112 20,3

1,50 JLA 2115 24,3

2,00 JLA 212 32,3

2500 x 1250 x 0,70 JLA 7807 18,0

0,90 JLA 7809 23,0

mm Vare nr.

ca. kg

pr. stk.

3,00 JLE 213 48,0

2500 x 1250 x 0,75 JLE 7807 18,8

0,90 JLE 7809 22,5

1,00 JLE 781 25,0

1,25 JLE 7812 31,3

1,50 JLE 7815 37,5

2,00 JLE 782 50,0

2,50 JLE 787 62,5

mm Vare nr.

ca. kg

pr. stk.

1,00 JLA 781 25,5

1,25 JLA 7812 31,8

1,50 JLA 7815 38,0

2,00 JLA 782 51,0

3000 x 1500 x 1,50 JLA 3615 54,9


mm Vare nr.

ca. kg

pr. stk.

3,0 JPM4783 75,0

4,0 JPM4784 100

5,0 JPM4785 125

6,0 JPM4786 150

8,0 JPM4788 200

10 JPM47810 250

12 JPM47812 300

3000 x 1250 x 3,0 JPM4383 90,0

4,0 JPM4384 120

5,0 JPM4385 150

6,0 JPM4386 180

3000 x 1500 x 2,0 JPM4362 72,0

mm Vare nr.

ca. kg

pr. stk.

3,00 JLE 783 75,0

3000 x 1500 x 1,00 JLE 361 36,0

1,50 JLE 3615 54,0

3,00 JLE 363 108


mm Vare nr.

ca. kg

pr. stk.

2,5 JPM43625 90,0

3,0 JPM4363 108

4,0 JPM4364 144

5,0 JPM4365 180

6,0 JPM4366 216

8,0 JPM4368 288

10 JPM43610 360

12 JPM43612 432

15 JPM43615 540

4000 x 2000 x 3,0 JPM4423 192

4,0 JPM4424 256

5,0 JPM4425 320

Varmvalsede plader

Kvalitet 240/S235JR/tilsvarende

efter EN 10025:2 - 2004



JPM2

mm Vare nr.

ca. kg

pr. stk

2000 x 1000 x 3 JPM2213 48,0

4 JPM2214 64,0

5 JPM2215 80,0

6 JPM2216 96,0

8 JPM2218 128

10 JPM22110 160

12 JPM22112 192

15 JPM22115 240

3000 x 1000 x 3 JPM2313 72,0

4 JPM2314 96,0

6 JPM2316 144

2500 x 1250 x 3 JPM2783 75,0

4 JPM2784 100

5 JPM2785 125

6 JPM2786 150

8 JPM2788 200

10 JPM27810 250

Varmvalsede plader

Kvalitet S235JR efter EN 10025:2 - 2004



JPG2

mm Vare nr.

ca. kg

pr. stk.

2000 x 1000 x 20 JPG22120 320

25 JPG22125 400

30 JPG22130 480

35 JPG22135 560

40 JPG22140 640

45 JPG22145 720

50 JPG22150 800

60 JPG22160 960

70 JPG22170 1120

80 JPG22180 1280

100 JPG2211 1600

2500 x 1250 x 20 JPG27820 500

Varmvalsede plader, Raex 250 C Laser eller

tilsvarende/egnet for laserskæring

Tolerance efter EN 10051


JPR2

mm Vare nr.

ca. kg

pr. stk.

2500 x 1250 x 20 JPR27820 500

3000 x 1500 x 12 JPR23612 432

15 JPR23615 540

20 JPR23620 720

mm Vare nr.

ca. kg

pr. stk

12 JPM27812 300

15 JPM27815 375

3000 x 1250 x 3 JPM2383 90,0

4 JPM2384 120

3500 x 1250 x 3 JPM2883 105

3000 x 1500 x 3 JPM2363 108

4 JPM2364 144

5 JPM2365 180

6 JPM2366 216

8 JPM2368 288

10 JPM23610 360

12 JPM23612 432

15 JPM23615 540

3500 x 1500 x 3 JPM2863 126

5 JPM2865 210

6 JPM2866 252

4000 x 1500 x 3 JPM2463 144

mm Vare nr.

ca. kg

pr. stk.

25 JPG27825 625

30 JPG27830 750

35 JPG27835 875

40 JPG27840 1000

50 JPG27850 1250

3000 x 1500 x 15 JPG23615 540

20 JPG23620 720

25 JPG23625 900

30 JPG23630 1080

40 JPG23640 1440

60 JPG23660 2160

4000 x 2000 x 15 JPG24215 960

mm Vare nr.

ca. kg

pr. stk

4 JPM2464 192

6 JPM2466 288

10 JPM24610 480

4000 x 2000 x 3 JPM2423 192

4 JPM2424 256

5 JPM2425 320

6 JPM2426 384

8 JPM2428 512

10 JPM24210 640

12 JPM24212 768

6000 x 2000 x 4 JPM2624 384

5 JPM2625 480

6 JPM2626 576

8 JPM2628 768

10 JPM26210 960

12 JPM26212 1152

mm Vare nr.

ca. kg

pr. stk.

20 JPG24022 1280

25 JPG24225 1600

30 JPG24023 1920

5000 x 2000 x 15 JPG25215 1200

20 JPG25220 1600

6000 x 2000 x 15 JPG26215 1440

20 JPG26220 1920

25 JPG26225 2400

30 JPG26230 2880

35 JPG26235 3360

40 JPG26240 3840

50 JPG26250 4800

53

Stålplader

Varmvalsede decaperede plader, Raex 250 C

Laser eller tilsvarende/egnet for laserskæring



JPR1

Varmvalsede plader, Raex 355 MC Laser eller

tilsvarende/EN 10149-2



JPR3

mm Vare nr.

ca. kg

pr. stk.

2500 x 1250 x 15 JPR37815 375

3000 x 1500 x 12 JPR33612 432

15 JPR33615 540

20 JPR33620 720

Varmvalsede decaperede plader, Raex 355 MC

Laser eller tilsvarende/ EN 10149-2



JPR4

54

mm Vare nr.

ca. kg

pr. stk.

3000 x 1500 x 3 JPR1363 108

4 JPR1364 144

5 JPR1365 180

6 JPR1366 216

8 JPR1368 288

10 JPR13610 360

mm Vare nr.

ca. kg

pr. stk.

3000 x 1500 x 4 JPR4364 144

5 JPR4365 180

6 JPR4366 216

8 JPR4368 288

10 JPR43610 360

Varmvalsede plader, kvarto (20-80 mm)

S355J2+N/EN 10025:2 - 2004



JPGN

mm Vare nr.

ca. kg pr.

stk.

2000 x 1000 x 60 JPGN2160 960

2500 x 1250 x 40 JPGN7840 1000

80 JPGN7880 2000

3000 x 1500 x 5 JPMN365 180

6 JPMN366 216

8 JPMN368 288

10 JPMN3610 360

12 JPGN3612 432

15 JPGN3615 540

20 JPGN3620 720

25 JPGN3625 900

30 JPGN3630 1080

JPMC

mm Vare nr.

ca. kg

pr. stk.

3000 x 1500 x 12 JPMC3612 432

15 JPMC3615 540

mm Vare nr.

ca. kg pr.

stk.

40 JPGN3640 1440

45 JPGN3645 1620

50 JPGN3650 1800

60 JPGN3660 2160

6000 x 2000 x 10 JPMN6210 960

12 JPGN6212 1152

15 JPGN6215 1440

20 JPGN6220 1920

25 JPGN6225 2400

30 JPGN6230 2880

35 JPGN6235 3360

40 JPGN6240 3840

Varmvalsede plader,

kvalitet S355 MC/ EN 10149 - 2



JPMD

mm Vare nr.

ca. kg

pr. stk.

2000 x 1000 x 3 JPMD213 48,0

4 JPMD214 64,0

5 JPMD215 80,0

6 JPMD216 96,0

2500 x 1250 x 3 JPMD783 75,0

4 JPMD784 100


kvalitet S420 MC/EN 10149 - 2



JPM9

mm Vare nr.

ca. kg

pr. stk.

2000 x 1000 x 6 JPM9216 96,0

3000 x 1500 x 3 JPM9363 108

Varmvalsede decaperede plader,

kvalitet S420 MC/EN 10149 - 2



JPM7

mm Vare nr.

ca. kg

pr. stk.

2500 x 1250 x 3 JPM7783 75,0

4 JPM7784 100

5 JPM7785 125

6 JPM7786 150


kvalitet S500 MC/EN 10149 1-2-3



MPP8

mm Vare nr.

ca. kg

pr. stk.

2500 x 1250 x 4 MPP8784 100

5 MPP8785 125

mm Vare nr.

ca. kg

pr. stk.

5 JPMD785 125

6 JPMD786 150

8 JPMD788 200

10 JPMD7810 250

12 JPMD7812 300

3000 x 1500 x 3 JPMD363 108

mm Vare nr.

ca. kg

pr. stk.

6 JPM9366 216

10 JPM93610 360

mm Vare nr.

ca. kg

pr. stk.

8 JPM7788 200

10 JPM77810 250

3000 x 1500 x 3 JPM7363 108

4 JPM7364 144

mm Vare nr.

ca. kg

pr. stk.

3000 x 1500 x 5 MPP8365 180

3500 x 1500 x 4 MPP8864 168

mm Vare nr.

ca. kg

pr. stk.

4 JPMD364 144

5 JPMD365 180

6 JPMD366 216

8 JPMD368 288

10 JPMD3610 360

12 JPMD3612 432

mm Vare nr.

ca. kg

pr. stk.

12 JPM93612 432

mm Vare nr.

ca. kg

pr. stk.

5 JPM7365 180

6 JPM7366 216

8 JPM7368 288

55

Stålplader

Højstyrkestålplader,

kvalitet S700 MC/EN 10149 1-2-3



MPPA

Kedelplader

P265 GH PED/EN 10028-2


Certifikat 3.1/EN 10204.

JPK

Korrosionstræge stålplader

Cor-Ten A/S355 JOW

Efter EN 10025 eller tilsvarende



JPC

mm Vare nr.

ca. kg

pr. stk.

2000 x 1000 x 3,00 JPC 213 48,0

4,00 JPC 214 64,0

6,00 JPC 216 96,0

2500 x 1250 x 2,00 JPC 782 50,0

3,00 JPC 783 75,0

4,00 JPC 784 100

Dørkplader, riffelmønster

S235JR/EN 10025:2 - 2004



JPD

mm

Vare nr.

ca. kg

pr. stk.

2000 x 1000 x 5 JPD 215 90,0

6 JPD 216 104

8 JPD 218 136

10 JPD 2110 168

2500 x 1250 x 5 JPD 785 138

6 JPD 786 163

56

mm Vare nr.

ca. kg

pr. stk.

2500 x 1250 x 3 MPPA783 75,0

4 MPPA784 100

5 MPPA785 125

6 MPPA786 150

8 MPPA788 200

3000 x 1500 x 4 MPPA364 144

mm Vare nr.

ca. kg

pr. stk.

2000 x 1000 x 8 JPK 218 128

3000 x 1500 x 6 JPK 366 216

8 JPK 368 288

10 JPK 3610 360

12 JPK 3612 432

15 JPK 3615 540

20 JPK 3620 720

30 JPK 3630 1080

mm Vare nr.

ca. kg

pr. stk.

5 MPPA365 180

6 MPPA366 216

8 MPPA368 288

mm Vare nr.

ca. kg

pr. stk.

4000 x 2000 x 6 JPK 426 384

8 JPK 428 512

10 JPK 4210 640

6000 x 2000 x 6 JPK 626 576

8 JPK 628 768

10 JPK 6210 960

12 JPK 6212 1152

15 JPK 6215 1440

mm Vare nr.

ca. kg

pr. stk.

6,00 JPC 786 150

3000 x 1500 x 2,00 JPC 362 72,0

3,00 JPC 363 108

4,00 JPC 364 144

5,00 JPC 365 180

mm

Vare nr.

ca. kg

pr. stk.

8 JPD 788 213

10 JPD 7810 263

3000 x 1500 x 5 JPD 365 198

6 JPD 366 234

8 JPD 368 306

10 JPD 3610 378

mm Vare nr.

ca. kg

pr. stk.

20 JPK 6220 1920

25 JPK 6225 2400

30 JPK 6230 2880

Dørkplader, tåremønster

S235JR/EN 10025:2 - 2004



JPT

mm Vare nr.

ca. kg

pr. stk.

2000 x 1000 x 3 JPT 213 52,0

5 JPT 215 84,0

6 JPT 216 100

2500 x 1250 x 3,0 JPT 783 81,0

5 JPT 785 131

6 JPT 786 156

Højstyrkestålplader

Weldox 700 E/S690QL eller tilsvarende



MPP7

mm Vare nr.

ca. kg

pr. stk.

2500 x 1500 x 8 MPP7768 240

10 MPP77610 300

12 MPP77612 360

16 MPP77616 480

Højstyrkestålplader

S690QL efter EN 10025



MPP7

mm Vare nr.

ca. kg

pr. stk.

6000 x 2500 x 20 MPP76720 2400

25 MPP76725 3000

40 MPP76740 4800

Pladedeling på forespørgsel

Slidfaste plader, HB 400/450

Sejhærdet



MPP4

mm Vare nr.

ca. kg

pr. stk.

2500 x 1500 x 6 MPP4S766 180

8 MPP4S768 240

10 MPP4S710 300

12 MPP4S712 360

16 MPP4S716 480

20 MPP4S720 600

25 MPP4S725 750

30 MPP4S730 900

35 MPP4S735 1050

40 MPP4S740 1200

mm Vare nr.

ca. kg

pr. stk.

3000 x 1500 x 5 JPT 365 189

6 JPT 366 225

8 JPT 368 297

mm Vare nr.

ca. kg

pr. stk.

20 MPP77620 600

25 MPP77625 750

3000 x 2500 x 40 MPP73740 2400

Udgår ved salg

mm Vare nr.

ca. kg

pr. stk.

3000 x 2500 x 5 MPP4S375 300

6000 x 2500 x 4 MPP4S674 480

5 MPP4S675 600

6 MPP4S676 720

8 MPP4S678 960

10 MPP4S610 1200

12 MPP4S612 1440

16 MPP4S616 1920

20 MPP4S620 2400

57

Stålplader

Slidfaste plader, HB 500/550

Sejhærdet



MPP5

mm Vare nr.

ca. kg

pr. stk.

3000 x 1500 x 10 MPP53610 360

12 MPP53612 432

4000 x 2000 x 6 MPP5426 384

8 MPP5428 512

Perforerede plader med kløverbladsmønster, sorte

JFP

58

mm Vare nr ca. kg pr. stk. Mønsternr.

2000 x 1000 x 1,00 JFP 211 9,00 1-020

2,00 JFP 212 18,0 1-020

Perforerede plader med kløverbladsmønster, galvaniseret

JFPG

mm Vare nr. ca. kg pr. stk. Mønsternr.

2000 x 1000 x 1,00 JFPG211 9,00 1-020

Perforerede plader med kvadratiske huller, sorte

JFPK

mm Vare nr.

ca. kg

pr. stk. Mønsternr. Hulst.

2000 x 1000 x 1,00 JFPK211 8,00 409-013 9,5

1,00 JFPK2110 5,00 410-002 10,0

2000 x 1000 x 1,50 JFPK216 22,0 409-005 9,0

1,50 JFPK2114 12,0 409-013 9,5

1,50 JFPK2115 8,00 410-002 10,0

2000 x 1000 x 2,00 JFPK212 16,0 409-013 9,5

Perforerede plader med runde huller, sorte

JFPR

mm Vare nr.

ca. kg


2000 x 1000 x 1,00 JFPR1720 11,0 720-000 2,0

1,00 JFPR1730 11,0 730-000 3,0

1,00 JFPR1740 9,60 740-000 4,0

2000 x 1000 x 1,50 JFPR6740 15,0 740-020 4,0

1,50 JFPR6750 15,0 750-000 5,0

1,50 JFPR6810 11,0 810-000 10,0

2000 x 1000 x 2,00 JFPR2730 21,0 730-000 3,0

2,00 JFPR2750 21,0 750-002 5,0

2,00 JFPR2780 17,0 780-020 8,0

2,00 JFPR2810 14,0 810-030 10,0

3,00 JFPR3810 29,0 810-003 10,0

Perforerede plader med runde huller, galvaniseret

JFPR

mm Vare nr.

ca. kg


2000 x 1000 x 1,00 JFPRG730 11,0 730-000 3,0

1,00 JFPRG750 10,0 750-000 5,0

mm Vare nr.

ca. kg

pr. stk.

10 MPP54210 640

12 MPP54212 768

16 MPP54216 1024

20 MPP54220 1280

mm Vare nr.

ca. kg

pr. stk.

25 MPP54225 1600

30 MPP54230 1920

40 MPP54240 2560

Coils

Koldreducerede coils

DC 01 AM/EN 10130

Tykkelser i mm Bredder i mm

0,50 - 2,99 mm 1000 - 1500

Koldreducerede coils

DC 04 AM/EN 10130. Certifikat 2.2/EN 10204


0,63 - 2,99 1000 - 1250

Varmgalvaniserede coils

Dx51D + Z275/EN 10143/ROHS godkendelse på forespørgsel


0,50 - 4,00 1000 - 1500 mm

Elektrogalvaniserede coils

DC 01 AM + ZE25/25EN 10152/ROHS godkendelse på forespørgsel


0,50 - 2,99 1000 - 1500 mm

Aluzink coils

Kromateret, Dx51D + AZ150/EN10327/ROHS godkendelse på forespørgsel


0,70 - 2,00 1000 - 1500 mm

Varmvalsede decaperede coils

Kvalitet 240, S 235 JR+C eller tilsvarende. Certifikat 3.1/EN 10204


2,00 - 12,00 1000 - 1500 mm

Varmvalsede coils

S235 JR / 240 eller tilsvarende. Certifikat 3.1/EN 10204


3,00 - 12,00 1000 - 2000 mm

Lagerføres også i bredde: 1850 mm, tykkelse: 5-6-8 mm

59

Stålplader

60

Tekniske data for handelsstål. I øvrigt henvises til gældende normer

Varmvalset konstruktionsstål efter EN 10025-2.

Corten stål (S355J2W) efter EN 10025-5

Kemisk sammensætning

Betegnelse

Maks. C i %

for nominel

produkttykkelse

i mm.

16 >16 40 >40

S235JR 0,19 0,19 0,23 - 1,50 0,045 0,045 0,014 0,60

S275JR 0,24 0,24 0,25 - 1,60 0,045 0,045 0,014 0,60

S355J2 0,23 0,23 0,24 0,30 1,70 0,035 0,035 - 0,60

EN 10025-5

S355J2W 0,19 0,19 0,19 0,55 0,45-1,60 0,035 0,035 0,013 0,20-0,60

Mekaniske værdier

Betegnelse

Minimum

flydespænding Re MPA

Nominel tykkelse

mm

16 >16 40 >40 63 >63 80 >80 100 >100 150 >150 200 >200 250 >250400C S235JR 235 225 215 215 215 195 185 175 -

S275JR 275 265 255 245 235 225 215 205 -

S355J2

EN 10025-5

355 345 335 325 315 295 285 275 265

S355J2W 355 345 335 325 315 295 - - -


Betegnelse Brudstyrke R m

MPA

Nominel tykkelse

mm. Kærvslagværdi min 27 joule ved nedenstående temperatur C

100150 >150 250 >250 400 C

S235JR 360 til 510 360 til 510 360 til 510 340 til 490 - +20

S275JR 430 til 580 410 til 560 400 til 540 380 til 540 - +20

S355J2 510 til 680 470 til 630 450 til 600 450 til 600 450 til 600 -20

EN 10025-5

S355J2W 510 til 680 470 til 630 450 til 600 - - -20

Varmvalsede plader til trykbærende formål. NORM EN 10028.


Betegnelse C Si Mn P maks S maks Al N Cr Cu Mo Nb Ni Ti maks V Andre

P265GH 0,20 0,40 0,80 -1,40 0,025 0,015 0,020 0,012 0,30 0,30 0,08 0,020 0,30 0,03 0,02 Cr +Cu+Mo+Ni 0,70


Brudstyrke R m

- MPA

Si %

maks.

Mn %

maks.

P %

maks.

S %

maks.

Betegnelse Gods tykkelse

Minimum flydespænding

Re - MPA

Brud forlængelse

P265GH 16 265 410 - 530 22 27 34 40

16 < t 40 255 410 - 530 22 27 34 40

40 < t 60 245 410 - 530 22 27 34 40

60 < t 100 215 410 - 530 22 27 34 40

100< t 150 200 400-530 22 27 34 40

150 < t 250 185 390-530 22 27 34 40

N %

maks.

Cu %

maks.

Kærvslagværdi minimum ved nedenstående temperatur

-20 0 20

Varmvalsede plader i højstyrkestål, velegnet til koldformning. NORM EN 10149-2


Betegnelse

C % maks. Mn % maks. Si % maks. P % maks. S % maks. Al % min. Nb % maks. V % maks Ti % maks. Mo % maks. B % maks.

S355MC 0,12 1,5 0,5 0,25 0,02 0,015 0,09 0,2 0,15 - -

S420MC 0,12 1,6 0,5 0,25 0,15 0,015 0,09 0,2 0,15 - -

S500MC 0,12 1,7 0,5 0,25 0,015 0,015 0,09 0,2 0,15 - -

S650MC 0,12 2 0,6 0,25 0,015 0,015 0,09 0,2 0,22 0,5 0,005

S700MC 0,12 2,1 0,6 0,25 0,015 0,015 0,09 0,2 0,22 0,5 0,005


Betegnelse

Minimum flyde-spænding Re - MPA Brudstyrke R MPA m - < 3 3 Min. bukke radier

S355MC 355 430-550 19 23 0,5t

S420MC 420 480-620 16 19 0,5t

S500MC 500 550-700 12 14 1t

S650MC 650 700-880 10 12 2t

S700MC 700 750-950 10 12 2t

Højstyrkestålplader i kvalitet Weldox 700/S690QL eller tilsvarende.


C Si

Maks. Indhold i %.

Mn P S B Cr Cu Mo

S690 QL 0,2 0,8 1,7 0,02 0,01 0,005 1,5 0,5 0,7


Minimum flyde-spænding Re - MPA Brudstyrke R m - MPA Brud forlængelse Kærvslagsstyrke ved -40° C. Gennemsnitlige minimum

S690 QL 690 770-940 14 30

Varmvalsede slidplader i Hardox, Raex eller tilsvarende


Vejledende

Maks. Indhold i %.

Btegnelse C Si Mn P S Al Cr Ni Mo B

HB 400 0,24 0,7 1,7 0,03 0,15 0,6 1,0 0,7 0,5 0,004

HB 450 0,26 0,7 1,7 0,03 0,15 0,6 1,0 0,7 0,5 0,004

HB 500 0,30 0,7 1,7 0,03 0,15 0,6 1,0 0,8 0,5 0,004

HB 550 0,37 0,5 1,3 0,02 0,01 0,6 1,4 1,4 0,6 0,004

Mekanisk værdier

Vejledende

Navn Minimum flyde-spænding Re - MPA Brudstyrke R m - MPA Brud - forlængelse Hårhed / Brinell

Betegnelse 1000 1250 8 360-420

HB 450 1200 1450 8 425-475

HB 500 1250 1600 8 450-530

HB 550 1400 1700 7 525-575

Koldvalsede plader i kvalitet DC01AM og DC04AM. Norm EN 10130.

Er endvidere gældende for elektrogalvaniserede finplader. NORM EN 10152.


Betegnelse C P S Mn Ti

Minimum flyde-spænding

Re - MPA

Brudstyrke R MPA A80 % min T min. m - 90 N min 90

DC01 0,12 0,045 0,045 0,6 - - 270-410 28 - -

DC04 0,08 0,03 0,03 0,4 - - 270-350 38 1,6 0,18

Varmgalvaniserede og Aluzink belagte finplader. NORM EN 10327.

Betegnelse Kemisk sammensætning Minimum flyde-spænding Re - MPA Brudstyrke R m - MPA Brud forlængelse

C Si Mn P S Ti

DX51D 0,12 0,5 0,6 0,1 0,045 0,3 - 270 - 500 22

61

Stålplader

Tolerancer for varmvalsede grovplader. Norm EN 10029

62

Tykkelsestolerance

Tilladelige afvigelse på tykkelsen

Tykkelse Tolerance ved tykkelse:

mm. Klasse A Klasse B

5 < 8 -0,4 / +1,1 -0,3 / +1,2

8 < 15 -0,5 / +1,2 -0,3 / +1,4

15 < 25 -0,6 / +1,3 -0,3 / +1,6

25 < 40 -0,8 / +1,4 -0,3 / +1,9

40 < 80 -1,0 / +1,8 -0,3 / +2,5

80 < 150 -1,0 / +2,2 -0,3 / +2,9

Breddetolerance

Tilladelige afvigelse på bredde:

Bredde i mm. Normal tolerance i mm.

600 < 2000 + 20 / - 0

2000 < 3000 + 25 / - 0

3000 + 30 / - 0

Længdetolerance

Tilladelige afvigelse på længde:

Længde i mm Normal tolerance i mm.

< 4000 + 20 / - 0

4000 < 6000 + 30 / - 0

6000 < 8000 + 40 / - 0

8000 < 10000 + 50 / - 0

10000 < 15000 + 75 / - 0

15000 < 20000 + 100 / - 0

Planhed

Tilladelige afvigelse på planhed, gældende ved

flydespænding 460 MPA

Tykkelse Normal tolerance ved længde mm.

mm. 1000 2000

3 < 5 9 14

5 < 8 8 12

8 < 15 7 11

15 < 25 7 10

25 < 40 6 9

40 < 250 5 8

Tolerancer for varmvalsede og dekaperede plader fremstillet af coils. Norm EN 10051

Tykkelsestolerance (Dog kun gældende for stål med flydespænding 240 MPA)

Tilladelige afvigelse på tykkelsen

Tykkelse Normal tolerance ved bredde mm.

mm. 1200 >1200 1500 1800 >1800 2000

- 2,00 +/- 0,17 +/- 0,19 +/- 0,21 -

> 2,00 2,50 +/- 0,18 +/- 0,21 +/- 0,23 +/- 0,25

> 2,50 3,00 +/- 0,20 +/- 0,22 +/- 0,24 +/- 0,26

> 3,00 4,00 +/- 0,22 +/- 0,24 +/- 0,26 +/- 0,27

> 4,00 5,00 +/- 0,24 +/- 0,26 +/- 0,28 +/- 0,29

> 5,00 6,00 +/- 0,26 +/- 0,28 +/- 0,29 +/- 0,31

> 6,00 8,00 +/- 0,29 +/- 0,30 +/- 0,31 +/- 0,35

> 8,00 10,00 +/- 0,32 +/- 0,33 +/- 0,34 +/- 0,40

> 10,00 12,50 +/- 0,35 +/- 0,36 +/- 0,37 +/- 0,43

> 12,50 15,00 +/- 0,37 +/- 0,38 +/- 0,40 +/-0,46

> 15,00 25,00 +/- 0,40 +/- 0,42 +/- 0,45 +/- 0,50

Breddetolerance

Tilladelige afvigelse på bredde:

Bredde i mm. Normal tolerance i mm.

1200 + 20 / - 0

> 1200 1500 + 20 / - 0

> 1500 + 25 / - 0


Tilladelige afvigelse på længde.


< 2000 + 10 / - 0

2000 < 8000 + 0,005 x normal længde

8000 + 40 / - 0

Planhed

Tilladelige afvigelse på planhed, gældende ved flydespænding 260 MPA

Tykkelse Normal tolerance ved længde mm.

mm. 1200 > 1200 1500 > 1500

2,00 18 20 25

> 5 25 15 18 23

Retvinklethed

Tolerance på retvinklethed

U må ikke overskride 1 % af bredden, dvs. på en plade af format 1250 x 2500, må

U være maks. 12,50 mm.

Tolerancer for koldvalsede plader i kvalitet DC 01 AM, DC 04 AM

samt elektrogalvaniserede plader. Norm 10131.


Tilladelige afvigelse på tykkelse.


mm. 1500 2000 + 6 / - 0


Tilladelige afvigelse på længde.


1999 + 6 / - 0

2000 + 0,3% af længden / -0

63

Stålplader

64

Planhed

Tilladelige afvigelse på planhed.


mm. 600 1200 >1200 1500 >1500

0,40 - 0,69 10 12 17

0,70 - 1,19 8 10 15

1,20 - 3,00 7 8 13

Retvinklethed


U må ikke overskride 1 % af bredden, dvs. på en plade af

format 1250 x 2500, må U være maks. 12,50 mm.

Tolerancer for belagte plader. Varmgalvaniserede og aluzink finplader. Norm EN 10143.


Tilladelige afvigelse på tykkelse.


mm. 1500 2000 + 7 / - 0


Tilladelige afvigelser på længde.


1999 + 6 / - 0

2000 + 0,3% af længden / -0

Planhed

Tilladelige afvigelse på planhed.


mm.

600

1200

>1200

1500

0,40 - 0,69 10 12 17

0,70 - 1,19 8 10 15

1,20 - 3,00 8 10 15

Retvinklethed


U må ikke overskride 1 % af bredden, dvs. på en plade af format 1250 x 2500,

må U være maks. 12,50 mm.

>1500

Foto: Sofus Comer

ARMERINGSSTÅL OG BYGNINGSARTIKLER

Armeringsstål er egentlig almindeligt varmtvalset rundstål med specifikke

egenskaber til byggeri, som bliver legeret eller bearbejdet mekanisk via

en koldreducering for at opnå en større flydespænding og som valses, så

det får nogle forhøjninger som kaldes ”kamme” – deraf navnet kamstål.

Strukturen har bl.a. til formål at sikre vedhæftningen til betonen. Stålet

forarbejdes til f.eks. diverse bøjler, rullenet eller svejste net.

Styrkekrav til armeringsstål er beskrevet i ”DS normen”, som angiver hvilke

stålkvaliteter, der skal bruges i bl.a. offentligt byggeri i Danmark. I Danmark

har vi traditionelt benyttet kvalitet B 550 (tallet henviser til flydespændingen),

hvorimod der i store dele af resten af EU området bruges et B 500 stål, hvilket

medfører, at det kan være nødvendigt at hæve diameteren for at opnå samme

totalstyrke.

Ved bogens udgivelse (april 2009) var der ikke truffet en endelig afgørelse om,

hvornår vi i Danmark skal overgå til EN-normen.

Lemvigh-Müller råder over Danmarks største lager af armeringsstål.

Sortimentet består af alt inden for stænger, bøjler, svejste armeringsnet og

rullenet, samt diverse tilbehør. Vi kan desuden tilbyde tildannet armeringsstål,

færdigsvejste armeringer og specialnet efter opgave.

• DS-kontrolleret og DIN stangståls armering

• Tildannet armeringsstål

• Plane armeringsnet

• Rullenet

• Svejste enheder

• Koblinger, afstandsholdere og -stole

Ud over at være DS certificeret råder vi over en SBS certificering, som sammen

med kopier af værkscertifikater kan findes opdateret på vores hjemmeside

www.lemu.dk under ”Armering”.

Tildanningen foregår i Helsinge, Ølstykke og i Tønder. De primære

kunder er elementfabrikker, entreprenører og tømmerhandlere. Lemvigh-

Müller leverer desuden til en lang række byggepladser i hele landet.

Lemvigh-Müller tilbyder klippet og bukket armeringsstål, klar til binding og

placering i formen fra armeringsstationen i Helsinge og Ølstykke.

Tildanningen sker efter gældende danske regler, og armeringsprodukterne

fremstilles på baggrund af kundernes bukkelister. Efter særlig aftale kan vi

tilbyde at udarbejde bukkelister for vores kunder, hvor vi ’trækker’ stålet ud af

tegningerne og får det klippet og bukket, så det passer til byggeriet.

Vi råder desuden over en bukkestation i Swinoujscie i Polen. Stationen er en

udbygning af den eksisterende kapacitet i Helsinge.

65

Armeringsstål og bygningsartikler

Glat betonstål

S235JR DS /EN 10025



I længder á 12 meter

JAB

66


• 5 ,5 JAB 5058 0,19

• 7 JAB 78 0,30

8 JAB 83 0,40

10 JAB 103 0,62

Rippentorstål, BST 500 S (IVS)

Efter DIN 488


JAKT


6 JAKT63 0,23

• 8 JAKT83 0,40

• 10 JAKT103 0,62

• 12 JAKT123 0,89

• 14 JAKT143 1,21

16 JAKT163 1,58

Ribbet armeringsstål, B 550 AR + AC

DS 13080, standardlængder

à 6 eller 12 meter

JAK2


• 6 JAK263 0,23

8 JAK286 0,41

10 JAK2106 0,64

12 JAK2126 0,92

Ribbet armeringsstål, B550 BR + AC

DS 13080, standardlængder

à 12 eller 14 meter

JAK2


10 JAK2103 0,64

12 JAK2123 0,92

• 14 JAK2143 1,24

• 16 JAK2163 1,63

Rustfrit, ribbet armeringsstål

W. 4301/Tp. 304, koldtrukket


Lagerføres i 6 meter

RFRA


6 RFRA6 0,23

8 RFRA8 0,40

10 RFRA10 0,62

12 RFRA12 0,90

16 RFRA16 1,60


12 JAB 123 0,89

14 JAB 143 1,21

16 JAB 163 1,58

20 JAB 203 2,47


20 JAKT203 2,48

25 JAKT253 3,85

28 JAKT283 4,83




20 JAK2203 2,54

25 JAK2253 3,97

32 JAK2325 6,50


• Lagerføres i 8 meter

Syrefast, ribbet armeringsstål

W. 4401/Tp. 316, koldtrukket


RGRA


6 RGRA6 0,23

8 RGRA8 0,40

10 RGRA10 0,62

Svejste armeringsnet, DS13082

Fremstillet af koldtrukket ribbet

tråd eller varmtvalset armeringsstål

Lagerformat 5000 x 2350 mm

JAV

Maske Tråddiam.

størrelse i begge

i mm retn. mm Vare nr.

ca. kg

pr. stk.

50 x 5 JAV 5155 73,2

100 x 5 JAV 5115 36,5

• 150 x 5 JAV 7665 7,84

150 x 5 JAV 5165 24,6

200 x 5 JAV 5125 18,3

100 x 6 JAV 5116 52,8

150 x 6 JAV 5166 35,5

• 150 x 6 JAV 7666 11,3

Svejste armeringsnet, DS13082

Stødzonenet

Fremstillet af koldtrukket ribbet tråd

eller varmtvalset armeringsstål


JAVF




ca. kg

pr. stk.

150 x 6 JAVF5166 30,3

100 x 8 JAVF5118 79,3

• 150 x 8 JAVF5168 52,2

200 x 8 JAVF5128 39,5

Svejste armeringsnet

Ikke DS-godkendte

Fremstillet af koldtrukket ribbet tråd

3 mm kan forekomme af glat tråd


JAVU




ca. kg

pr. stk.

50 x 3 JAVU5853 24,1

• 150 x 4 JAVULE78 7,33

50 x 4 JAVU5154 46,5




ca. kg

pr. stk.

200 x 6 JAV 5126 26,4

100 x 8 JAV 5118 93,8

• 150 x 8 JAV 7668 20,2

150 x 8 JAV 5168 63,2

200 x 8 JAV 5128 46,9

100 x 10 JAV 5111 146

• 150 x 10 JAV 7661 31,5

150 x 10 JAV 5161 98,7




ca. kg

pr. stk.

• 100 x 10 JAVF5111 119,8

• 150 x 10 JAVF5161 81,5

• 200 x 10 JAVF5121 61,5

• 100 x 12 JAVF5113 170,2




ca. kg

pr. stk.

150 x 4 JAVU5864 14,6

200 x 4 JAVU5124 11,8

150 x 5 JAVU5865 22,6




• Lagerføres i format 2500 x 1500 mm

- dog ikke på alle lagre

• Lagerføres også i format 6000 x 3000 mm

100 x 4 JAVU5114 23,5 • 150 x 6 JAVU7866 16,4 • Lagerføres i format 2500 x 2150 mm

ca. kg

pr. stk.

200 x 10 JAV 5121 73,3

150 x 12 JAV 5163 142

200 x 12 JAV 5123 107







ca. kg

pr. stk.

• 150 x 12 JAVF5163 109,6

• 200 x 12 JAVF5123 85,9

ca. kg

pr. stk.

150 x 6 JAVU5866 32,4

• 150 x 8 JAVU7868 30,2

150 x 8 JAVU5868 56,0

67


Galvaniseret armeringsnet

Ikke DS-godkendte

Lagerformat 2500x1500 mm

JAVUG

Syrefaste armeringsnet, kval. Tp. 316

Certifikat efter DS 13080-1

Flydespænding min. 550 N/MM2

Lagerformat 5000x2150 mm

RGRN

Bi-stål

I længder à 4,0 m

JALB

Montagebøjler/hønseringe

Produceres i glat betonstål

S235JR/EN 10025

leveres i plastikspande med 100 stk.

bredde : 62 mm

længde: 120 mm

JAB


68







ca. kg

pr. stk.

50 x 4 RGRN5854 44,7

150 x 6 RGRN5866 34,1

Sortglødet bindetråd

Lagerføres i dimensioner

fra 1,50 - 3,0 mm

JAS

(Tommelfingertråd) lagerføres i dimension 1,40 mm,

i spande med 25 kg


BI JALB404 0,23

5,00 JAB MTB5 0,06

8,00 JAB MTB 0,20

Afstandsholdere type S

Til dobbeltarmerede konstruktioner

Længde á 2 meter i bundter á 50 meter,

JAVD

ca. kg

pr. stk.

150 x 4 JAVUG764 5,35

150 x 6 JAVUG766 12,5

100 x 8 JAVUG718 32,92

mm Vare nr.

50 mm JAVD 50

60 mm JAVD60

70 mm JAVD70

80 mm JAVD80

90 mm JAVD90

100 mm JAVD100

110 mm JAVD110

120 mm JAVD120

AL-lister

Længder á 2 meter

JAVP

mm Vare nr.

20 mm JAVPAL20






Plastafstandsholdere

til armering - blødt underlag

Med forstærket bun dplade

JAVP

mm mm dæklag Vare nr.

ca. kg

pr. m

4-20 mm - 15/20 mm JAVPI15 0,01

4-20 mm - 25/30 mm JAVPI25 0,01

4-20 mm - 40/50 mm JAVPI40 0,02

4-20 mm - 50/60 mm JAVPI50 0,04

4-20 mm - 70/80 mm JAVPI70 0,04

Funderingsrør

fremstillet af koldtformede,

svejste konstruktionsrør iht. EN 10219-1/2,

kvalitet S235 JRH, leveres med muffe uden bund

JARF

mm Vare nr.

ca. kg

pr. stk.

114,3 x 4,5 à 600 mm JARFM116 9,57

114,3 x 4,5 à 1000 mm JARFM1110 14,4

114,3 x 4,5 à 1500 mm JARFM1115 20,5

114,3 x 4,5 à 2000 mm JARFM1120 26,6

Funderingsrør

fremstillet af koldtformede,

svejste konstruktionsrør iht. EN 10219-1/2,

kvalitet S235 JRH, leveres med muffe og bund

JARB

mm Vare nr.

ca. kg

pr. stk.

114,3 x 4,5 à 600 mm JARBM116 10,6

114,3 x 4,5 à 1000 mm JARBM1110 15,4

114,3 x 4,5 à 1500 mm JARBM1115 21,5

114,3 x 4,5 à 2000 mm JARBM1120 27,6

Rullenet

Produceres i kvalitet

B550BR+AC/B550AR+AC

Armeringsdiametre: 10-12-14-16-20-25 mm

Maskevidde: 50-200 mm

KT-stole

KT-stole, 8 /5 /5 mm

Forstærket afstandsholder.

Velegnet i forbindelse med rullenet.

mm Vare nr.

ca. kg

pr. stk.

114,3 x 4,5 à 3000 mm JARFM1130 38,8

114,3 x 4,5 à 6000 mm JARFM1160 75,4

159,0 x 4,5 à 600 mm JARFM156 13,8

159,0 x 4,5 à 1000 mm JARFM1510 20,6

mm Vare nr.

ca. kg

pr. stk.

114,3 x 4,5 à 3000 mm JARBM1130 39,8

114,3 x 4,5 à 6000 mm JARBM1160 76,4

159,0 x 4,5 à 600 mm JARBM156 15,0

159,0 x 4,5 à 1000 mm JARBM1510 21,9

Netstørrelser:

Bredde 3-12 m, Længde 10-13 m

-dog max. ca. 5 t. pr. rulle.

Lagerføres i højder fra 70-250 mm

(dog ikke i alle mellemliggende højder

- spørg venligst).

Længde: 2 m

mm Vare nr.

ca. kg

pr. stk.

159,0 x 4,5 à 1500 mm JARFM1515 30,1

159,0 x 4,5 à 2000 mm JARFM1520 37,7

159,0 x 4,5 à 3000 mm JARFM1530 54,8

159,0 x 4,5 à 6000 mm JARFM1560 106

mm Vare nr.

ca. kg

pr. stk.

159,0 x 4,5 à 1500 mm JARBM1515 31,4

159,0 x 4,5 à 2000 mm JARBM1520 39,0

159,0 x 4,5 à 3000 mm JARBM1530 56,0

159,0 x 4,5 à 6000 mm JARBM1560 107

69


Bratkølet kamstål, Ø 10 – Ø 32

B 550 BR + AC (10-32 mm)

DS 13080, Ø 10 – Ø 32

Licens afhængig af producent

Afhængig af producent vil forskellige

mærkninger forekomme:

Kolddeformeret ribbet rustfrit armeringsstål,

Ø 3 – Ø 50

DS 13080 (5-16) B550 BR + C + G3

Kun Ø 5 – Ø 16 godkendt iht. DS 13080

Rustfrit U: Rustfrit

M: Syrefast

DS 13080 / DS 13084, Ø 5 – Ø 25

Certificeringslicens

Mærkning:

Producentmærke RF

Gentages med ca. 350 mm mellemrum

Armeringsnet

Lemvigh-Müller lagerfører DS-kontrollerede

armeringsnet i standardmål og stødzonenet efter DS

13082, samt udvalgte ikke DS-kontrollerede net efter

DIN 488. Specialnet efter opgave kan tilbydes direkte

fra værk/produktion.

Svejste armeringsnet DS 13082

Armeringsnet produceret efter DS 13082 kan benyttes

i bærende konstruktioner.

Standardnet produceres i formatet 5.000 x 2.350 mm

netareal 11,75 m², og godkendelse iht. DS 13082.

70

Type Tråd Maske

Karakteristiske værdier:

0,2 – spænding: f yk : 550 N/mm²

Brudspænding / 0,2 – spænding: 1,08

Jævnt fordelt forlængelse: Aj: 8 %

Forankringsfaktor: : 0,8 iht. DS 2082

Stødlængder: Se under afsnittet ”Produktion og

bearbejdning”, ”Stødlængder for armeringsstål”

Bukning:

Bukkedorn for 6 – 12 mm 3 x d

for 14 – 25 mm 6 x d

Må hæftesvejses med CO 2 beskyttelsesgas

(Ø6 - Ø20)

Karakteristiske værdier:

0,2 – spænding: f : 550 N/mm²

Brudspænding / 0,2 – spænding: 1,08

Jævnt fordelt forlængelse: Aj: 8 %

Forankringsfaktor: : 0,6 iht. DS 2082

Stødlængder: Se under afsnit Produktion og bearbejdning,Kamstål,

Stødlængder for armeringsnet

Bukning:

Bukkedorn 3 x d

Må ikke svejses iht. danske standarder

Levering: Lige længder i 6.000 og 12.000 mm, bundtvægt max. 2.000 kg

Coils ca. 2.000 kg

Tværsnits

areal

pr. lb. m

Vægt

pr. net

Vægt

pr. m²

Må hæftesvejses med specialtilladelse (Ø25 + Ø32)

Svejsere og svejsemetoder er underkastet en godkendt

kontrolordning

Levering: Lagerlængder i 6.000, 12.000 og 14.000

mm, bundtvægt ca. 2.000 kg

Klippet og bukket armering efter opgave

Svejste armeringer efter opgave

Må bruges til sikringsrum for ikke svejste konstruktioner

NB! Vedr. tekniske specifikationer for andre armeringsprodukter

henvises til vores hjemmeside

www.lemu.dk

Antal

pr. bundt

Ø mm C/C mm mm²/m kg kg stk. m²

5010 5 196 36,54 3,11 50 11,75

6010 6 100/100 283 52,80 4,49 20/30 11,75

8010 8 503 93,80 7,98 20/30 11,75

10010 10 785 146,50 12,47 10 11,75

12010 12 1131 210,80 17,94 10 11,75

5015 5 131 24,56 2,09 50 11,75

6015 6 150/150 188 35,50 3,02 50 11,75

8015 8 335 63,22 5,38 30 11,75

10015 10 524 98,70 8,40 10/20 11,75

12015 12 753 142,10 12,09 10 11,75

5020 5 98 18,33 1,56 50 11,75

6020 6 200/200 141 26,40 2,25 50 11,75

8020 8 251 46,90 3,99 40 11,75

10020 10 393 73,30 6,24 20 11,75

12020 12 565 107,63 9,16 20 11,75

Areal

pr. stk.

Standardnet med stødzoner

Type Tråd Maske Tværsnits areal pr. lb. m Vægt pr. net Vægt pr. m²

Ø mm C/C mm mm²/m kg kg

6010 6 100/100 283 52,80 4,49

8010 8 503 81,71 6,95

10010 10 785 119,80 10,20

12010 12 1131 170.20 14,50

6015 6 150/150 188 30,10 2,56

8015 8 335 53,10 4,52

10015 10 524 81,50 6,94

12015 12 753 112,70 9,59

6020 6 200/200 141 26,40 2,25

8020 8 251 39,40 3,35

10020 10 393 61,50 5,23

12020 12 565 81,80 6,96

Lenton-koblinger

Hele Lenton programmet i koblinger

forhandles af Lemvigh-Müller A/S

– spørg venligst efter typer og/eller

tekniske specifikationer.

Med mere end 30 års erfaring giver LENTON-produkter

en komplet række af mekaniske koblinger med høj

trækstyrke og kompression.

LENTON koblinger er de tyndeste koblinger på marke-

På gunstige leveringsvilkår kan endvidere tilbydes:

• Færdigtildannet armeringsstål

• Svejste armeringsnet på specialmål

• Svejste armeringer

Spunsvægprofiler - leveres fra værk

Tekniske leveringsbetingelser: EN 10248-1.

Tolerancer: EN 10248-2.

Stålkvaliteter: S 240 GP, S 270 GP, S 355 GP.

Leveringslængder: 6-21 m efter nærmere specifikation

(kortere længder efter aftale).

Bundtning: Løse eller i kranbundter á max 5 t.

Enkeltjern eller dobbelt-/triplejern: Dobbeltjern = Sform.

Dobbeltjern-/triplejern leveres med klemtelåse:

5 klem á 75 kN/m.

Løftehuller: Profilerne kan leveres med 40 mm

løftehuller placeret i toppene med afstand 300 eller

75 mm efter aftale. Andre hulstørrelser og placering

efter aftale.

det for spænding og kompression.

Det unikke LENTON selvindstillelige keglegevin skåret

design giver lettere installation, ensartet præstation

og holdbarhed.

Koblingen udvikler også højere brudstyrke end overlæg

og giver fuld belastningsoverførsel med den tyndeste

og korteste kobling som er mulig at producere.

LENTON koblinger er designet med en flydespænding

op til 550 MPa og brudstyrke op til 750 MPa. En

komplet LENTON kobling overstiger kravene fra

Internationale standarder inkl. AC1318; AS3600;

BS8110; DIN1045; MS146. LENTON har et udvalg af

diverse standadiseringer, såsom Cares (UK), AFCAB

(F), DifBt (D) m.m.

NB! Se flere specifikationer på vores hjemmeside

www.lemu.dk

Profil Bredde Væghøjde Godstykkelse

Godstykkelse

Bredde

Vægt

ryg

ModstandsmomentInvertimoment

Statisk moment Overfladeareal

B H t S b G Wy Iy Sy S 1)

mm mm mm mm mm kg/m kg/m² cm³/m cm4 /m cm³/m m²/m

VL 601 600 310 7,5 6,4 253 46,3 77,2 742 11496 429 2,49

VL 602 600 310 8,2 8,0 250 54,3 90,5 845 13075 495 2,49

VL 603A 600 310 9,2 8,0 384 61,5 102,5 1121 17381 623 2,71

VL 603 600 310 9,7 8,4 384 64,8 108,0 1180 18251 654 2,65

VL 603K 600 310 10,0 9,0 380 68,1 113,5 1220 18900 680 2,65

VL 603Z* 600 310 10,0 10,0 378 71,8 119,7 1265 19584 705 2,65

VL 604 600 380 10,5 9,0 382 74,1 123,5 1620 30726 911 2,85

VL 604D* 600 380 11,5 9,0 380 77,2 128,7 1730 32870 971 2,85

VL 605 600 410 12,8 9,0 367 82,4 137,3 2006 41127 1128 2,95

VL 605K* 600 410 12,2 10,0 348 84,5 140,9 2000 41008 1135 2,89

VL 606 600 420 16,5 9,2 348 94,8 158,0 2506 52631 1403 2,90

1) Overflade areal er ekskl. indvendig låse * kan leveres efter nærmere aftale.

71


Blankt stål er almindeligt stangstål, som efterfølgende er blevet koldtrukket i

en trækbænk for at forbedre tolerancer og rethed markant. Det bruges typisk

til mindre detaljer, hvor overfladen eller bearbejdningsevnen er væsentlig. På

grund af trækningen er det svært at bukke og forme blanktrukket stål.

For at øge bearbejdningshastigheden tilsætter man ofte i selve den oprindelige

stålproduktion enten svovl eller bly for at smøre stålet – det kaldes hhv. bly-

eller svovllegeret automatstål.

72

BLANKT STÅL

Blankt stål bliver også brugt til forskellige andre formål på grund af sin fine

blanke overflade og i mange tilfælde skarpe og rette kanter – men kan også

fås som højkantvalset blanktstål med bløde, afrundede kanter.

Foto: DigitalStudio

Blankt fladstål

S235JRG2C + C/EN 10277 ISO 286-2

Bredde 100 mm EN 10278

Tykkelse 60 mm h12

JTFP


10 x 3 JTFP103 0,24

15 JTFP153 0,36

16 JTFP163 0,38

20 JTFP203 0,47

25 JTFP253 0,59

30 JTFP303 0,71

40 JTFP403 0,94

10 x 4 JTFP104 0,31

15 JTFP154 0,47

20 JTFP204 0,63

25 JTFP254 0,79

30 JTFP304 0,94

40 JTFP404 1,26

50 JTFP504 1,57

10 x 5 JTFP105 0,39

15 JTFP155 0,59

20 JTFP205 0,79

25 JTFP255 0,98

30 JTFP305 1,18

40 JTFP405 1,57

50 JTFP505 1,96

60 JTFP605 2,36

75 JTFP755 2,94

100 JTFP1005 3,93

20 x 6 JTFP206 0,94

25 JTFP256 1,18

30 JTFP306 1,41

40 JTFP406 1,88

50 JTFP506 2,36

60 JTFP606 2,83

70 JTFP706 3,30

75 JTFP756 3,53

80 JTFP806 3,77

100 JTFP1006 4,71

16 x 8 JTFP168 1,01

20 JTFP208 1,26

25 JTFP258 1,57

30 JTFP308 1,88

35 JTFP358 2,20

40 JTFP408 2,51

50 JTFP508 3,14

60 JTFP608 3,77

75 JTFP758 4,71

80 JTFP808 5,02

100 JTFP1008 6,28

125 JTFP1258 7,85

20 x 10 JTFP2010 1,57

25 JTFP2510 1,96

30 JTFP3010 2,36

35 JTFP3510 2,75


40 JTFP4010 3,14

45 JTFP4510 3,53

50 JTFP5010 3,93

60 JTFP6010 4,71

70 JTFP7010 5,50

75 JTFP7510 5,89

80 JTFP8010 6,28

90 JTFP9010 7,07

100 JTFP1010 7,85

125 JTFP1210 9,81

140 JTFP1410 11,0

150 JTFP1510 11,8

200 JTFP2001 15,7

250 JTFP2501 19,6

300 JTFP3001 23,6

20 x 12 JTFP2012 1,88

25 JTFP2512 2,36

30 JTFP3012 2,83

40 JTFP4012 3,77

50 JTFP5012 4,71

60 JTFP6012 5,65

70 JTFP7012 6,59

75 JTFP7512 7,07

80 JTFP8012 7,54

100 JTFP1012 9,42

125 JTFP1212 11,8

150 JTFP1512 14,1

200 JTFP2002 18,8

20 x 15 JTFP2015 2,36

25 JTFP2515 2,94

30 JTFP3015 3,53

35 JTFP3515 4,12

40 JTFP4015 4,71

50 JTFP5015 5,89

60 JTFP6015 7,07

65 JTFP6515 7,65

70 JTFP7015 8,24

75 JTFP7515 8,83

80 JTFP8015 9,42

90 JTFP9015 10,6

100 JTFP1015 11,8

125 JTFP1215 14,7

150 JTFP1515 17,7

200 JTFP2006 23,6

250 JTFP2506 29,4

300 JTFP3006 35,3

40 x 16 JTFP4016 5,02

25 x 20 JTFP2520 3,93

30 JTFP3020 4,71

40 JTFP4020 6,28


45 JTFP4520 7,07

50 JTFP5020 7,85

60 JTFP6020 9,42

65 JTFP6520 10,2

70 JTFP7020 11,0

75 JTFP7520 11,8

80 JTFP8020 12,6

90 JTFP9020 14,1

100 JTFP1020 15,7

120 JTFP320 18,8

125 JTFP1220 19,6

150 JTFP1520 23,6

180 JTFP1820 28,3

200 JTFP2020 31,4

250 JTFP2502 39,3

40 x 25 JTFP4025 7,85

50 JTFP5025 9,81

65 JTFP6525 12,8

70 JTFP7025 13,7

75 JTFP7525 14,7

80 JTFP8025 15,7

90 JTFP9025 17,7

100 JTFP1025 19,6

125 JTFP1225 24,5

150 JTFP1525 29,4

200 JTFP2025 39,3

250 JTFP2525 49,1

300 JTFP3025 60,0

40 x 30 JTFP4030 9,42

50 JTFP5030 11,8

60 JTFP6030 14,1

80 JTFP8030 18,8

100 JTFP1030 23,6

120 JTFP1230 28,3

150 JTFP1530 35,3

200 JTFP2030 47,1

250 JTFP2530 58,9

80 x 35 JTFP8035 22,0

50 x 40 JTFP5040 15,7

60 JTFP6040 18,8

80 JTFP8040 25,1

100 JTFP1040 31,4

200 JTFP2040 62,8

80 x 50 JTFP8050 31,4

100 JTFP1050 39,3

150 JTFP1550 58,9

73

Blankt stål

Blankt kilestål, fladt

C 45 + C/EN 10277


JTFS


10 x 6 JTFS106 0,47

12 JTFS126 0,57

8 x 7 JTFS87 0,44

10 x 8 JTFS108 0,63

12 JTFS128 0,75

16 JTFS168 1,01

14 x 9 JTFS149 0,99

12 x 10 JTFS1210 0,94

16 JTFS1610 1,26

20 JTFS2010 1,57

Blankt stål, rundt,

comprimeret

S235JRG2C + C/EN 10277-2

Tolerancer efter EN 10278/ISO 286-2/h9

JTRP

74


3 JTRP3 0,06

4 JTRP4 0,10

5 JTRP5 0,15

6 JTRP6 0,22

7 JTRP7 0,30

8 JTRP8 0,40

9 JTRP9 0,50

10 JTRP10 0,62

11 JTRP11 0,75

12 JTRP12 0,89

13 JTRP13 1,04

14 JTRP14 1,21

15 JTRP15 1,39

16 JTRP16 1,58

17 JTRP17 1,78

18 JTRP18 2,00

Blankt stål, rundt

C 35 E + C/EN 10277-5


JTR8


25 JTR825 3,85

30 JTR830 5,55

32 JTR832 6,31

35 JTR835 7,55


18 x 11 JTFS1811 1,55

16 x 12 JTFS1612 1,51

20 JTFS2012 1,88

25 JTFS2512 2,36

22 x 14 JTFS2214 2,47

25 JTFS2514 2,75

30 x 15 JTFS3015 3,53

28 x 16 JTFS2816 3,52

32 x 18 JTFS3218 4,52

36 x 20 JTFS3620 5,65


19 JTRP19 2,23

20 JTRP20 2,47

22 JTRP22 2,98

24 JTRP24 3,55

25 JTRP25 3,85

26 JTRP26 4,17

27 JTRP27 4,49

28 JTRP28 4,83

30 JTRP30 5,55

32 JTRP32 6,31

35 JTRP35 7,55

38 JTRP38 8,90

40 JTRP40 9,87

45 JTRP45 12,5

50 JTRP50 15,4

55 JTRP55 18,7


36 JTR836 7,99

40 JTR840 9,87

45 JTR845 12,5

50 JTR850 15,4


40 JTFS4020 6,28

40 x 22 JTFS4022 6,91

45 x 25 JTFS4525 8,83

50 x 28 JTFS5028 11,0

56 x 32 JTFS5632 14,5

63 JTFS6332 15,8

80 x 40 JTFS8040 25,1


60 JTRP60 22,2

65 JTRP65 26,1

70 JTRP70 30,2

75 JTRP75 34,7

80 JTRP80 39,5

85 JTRP85 44,5

90 JTRP90 49,9

100 JTRP100 61,7

110 JTRP110 74,6

120 JTRP120 88,8

150 JTRP150 139


Blankt automatstål,

rundt, svovllegeret

11 S Mn 30 + C/EN 10277-3


JTRR


4 JTRR4 0,10

5 JTRR5 0,15

6 JTRR6 0,22

8 JTRR8 0,40

10 JTRR10 0,62

11 JTRR11 0,75

12 JTRR12 0,89

13 JTRR13 1,04

14 JTRR14 1,21

15 JTRR15 1,39

16 JTRR16 1,58

17 JTRR17 1,78

18 JTRR18 2,00

19 JTRR19 2,23

Blankt automatstål, rundt, blylegeret

11 S Mn Pb 30 + C/EN 10277-3


JTRB


4 JTRB4 0,10

5 JTRB5 0,15

6 JTRB6 0,22

7 JTRB7 0,30

8 JTRB8 0,40

9 JTRB9 0,50

10 JTRB10 0,62

12 JTRB12 0,89

13 JTRB13 1,04

14 JTRB14 1,21

15 JTRB15 1,39

16 JTRB16 1,58

17 JTRB17 1,78

18 JTRB18 2,00 45 JTRB45 12,5


Blankt stål, rundt, centerlessslebet

S355J2G3C + C + SL/EN 10277-2

Tolerancer efter EN10278/ISO 286-2/h6

JTRC


15 JTRC15 1,39

16 JTRC16 1,58

20 JTRC20 2,47

25 JTRC25 3,85

30 JTRC30 5,55

35 JTRC35 7,55


20 JTRR20 2,47

22 JTRR22 2,98

24 JTRR24 3,55

25 JTRR25 3,85

26 JTRR26 4,17

27 JTRR27 4,49

28 JTRR28 4,83

30 JTRR30 5,55

32 JTRR32 6,31

34 JTRR34 7,13

35 JTRR35 7,55

36 JTRR36 7,99

38 JTRR38 8,90

40 JTRR40 9,87


19 JTRB19 2,23

20 JTRB20 2,47

21 JTRB21 2,72

22 JTRB22 2,98

24 JTRB24 3,55

25 JTRB25 3,85

26 JTRB26 4,17

28 JTRB28 4,83

30 JTRB30 5,55

32 JTRB32 6,31

35 JTRB35 7,55

38 JTRB38 8,90

40 JTRB40 9,87


40 JTRC40 9,87

45 JTRC45 12,5

50 JTRC50 15,4

55 JTRC55 18,7

60 JTRC60 22,2

65 JTRC65 26,1


45 JTRR45 12,5

50 JTRR50 15,4

55 JTRR55 18,7

60 JTRR60 22,2

65 JTRR65 26,1

70 JTRR70 30,2

75 JTRR75 34,7

80 JTRR80 39,5

85 JTRR85 44,5

90 JTRR90 49,9

100 JTRR100 61,7

105 JTRR105 68,0

110 JTRR110 74,6

140 JTRR140 120,8



48 JTRB48 14,2

50 JTRB50 15,4

55 JTRB55 18,7

60 JTRB60 22,2

62 JTRB62 23,7

65 JTRB65 26,1

70 JTRB70 30,2

80 JTRB80 39,5

90 JTRB90 49,9

100 JTRB100 61,7

105 JTRB105 68,0


70 JTRC70 30,2

80 JTRC80 39,5

90 JTRC90 49,9

100 JTRC100 61,6

75

Blankt stål

Blankt stål, rundt,

centerlessslebet

C 45 E + C + SL/EN 10277 -5


JTR9

76


12 JTR912 0,89

16 JTR916 1,58

20 JTR920 2,47

25 JTR925 3,85

30 JTR930 5,55

35 JTR935 7,55

Blankt firkantstål

S235JRG2C + C/EN 10277

Tolerancer efter EN 10278/

ISO 286-2/h 11

I længder à 3,0 m

JT4P


Blankt kilestål, firkantet

C 45 + C/EN 10277


JT4S


5 JT4S5 0,20

6 JT4S6 0,28

8 JT4S8 0,50

10 JT4S10 0,79

12 JT4S12 1,13

14 JT4S14 1,54

Blankt stål, sekskantet

S235JRG2C + C/EN 10277


ISO 286-2/h 11

JT6P


17 JT6P17 1,00

22 JT6P22 3,29

27 JT6P27 4,96

32 JT6P32 6,96

36 JT6P36 8,81


40 JTR940 9,87

45 JTR945 12,5

50 JTR950 15,4

55 JTR955 18,7

60 JTR960 22,2

65 JTR965 26,1



70 JTR970 30,2

80 JTR980 39,5

90 JTR990 49,9

100 JTR9100 61,7


5 JT4P5 0,20

16 JT4P16 2,01

50 JT4P50 19,6

6 JT4P6 0,28

20 JT4P20 3,14

60 JT4P60 28,3

8 JT4P8 0,50

25 JT4P25 4,91

70 JT4P70 38,5

10 JT4P10 0,79

• 30 JT4P30 7,07

80 JT4P80 50,2

12 JT4P12 1,13

32 JT4P32 8,04

14 JT4P14 1,54 40 JT4P40 12,6

• Lagerføres i 6 meter


16 JT4S16 2,01

18 JT4S18 2,54

20 JT4S20 3,14

22 JT4S22 3,80

25 JT4S25 4,91

30 JT4S30 7,07


40 JT4S40 12,6

50 JT4S50 19,6


sekskantet, svovllegeret

11 S Mn 30 + C/EN 10277-3


ISO 286-2/h 11

JT6R


11 JT6R11 0,82

14 JT6R14 1,33

17 JT6R17 1,96

19 JT6R19 2,45

22 JT6R22 3,29

24 JT6R24 3,92


sekskantet, blylegeret

11 S Mn Pb 30 + C/EN 10277-3

Tolerancer efter EN 10278/ISO 286-2/h 11

JT6B


8 JT6B8 0,44

10 JT6B10 0,68

14 JT6B14 1,33

17 JT6B17 1,96

19 JT6B19 2,45

22 JT6B22 3,29


27 JT6R27 4,96

32 JT6R32 6,96

36 JT6R36 8,81

41 JT6R41 11,4

46 JT6R46 14,4

50 JT6R50 17,0


24 JT6B24 3,92

27 JT6B27 4,96

30 JT6B30 6,12

32 JT6B32 6,96

36 JT6B36 8,81


55 JT6R55 20,6

60 JT6R60 24,5

65 JT6R65 28,7

90 JT6R90 55,1

77

Blankt stål

Koldtrukket blankt stål, kvalitet efter EN 10277

78

Betegnelse:

EN 10277 DIN 1652

DIN 1651


Tykkelse 1) mm Rp0,2 (N/mm2 ) Koldttrukket (+C ) (K)

min.

R (N/mm m 2 5 10 355

)

470 - 840 8

>10 16 300 420 - 710 9

S235JRG2C St 37-2 >16 40 260 390 - 690 10

>40 63 235 380 - 630 11

>63 100 215 340 - 600 11

5 10 520 650 - 950 6

>10 16 450 600 - 880 7

S355J2G3C St 52-3 >16 40 350 550 - 850 8

>40 63 335 520 - 770 9

>63 100 315 490 - 740 9

5 10 380 500 - 800 7

C15 C 15 >10 16 340 480 - 780 8

C15E Ck 15 >16 40 280 430 - 730 9

C15R Cm 15 >40 63 240 380 - 670 11

>63 100 215 340 - 600 12

5 10 510 650 - 1000 6

C35 C 35 >10 16 420 600 - 950 7

C35E Ck 35 >16 40 320 580 - 880 8

C35R Cm 35 >40 63 300 550 - 840 9

>63 100 270 520 - 800 9

5 10 565 750 - 1050 5

C45 C 45 >10 16 500 710 - 1030 6

C45C Ck 45 >16 40 410 650 - 1000 7

C45R Cm 45 >40 63 360 630 - 900 8

>63 100 310 580 - 850 8

5 10 440 510 - 810 6

11SMn30 9 SMn 28 >10 16 410 490 - 760 7

>16 40 375 460 - 710 8

11SmnPb30 9 SMnPb >40 63 305 400 - 650 9

>63 100 245 360 - 630 9

Legeret indsætningsstål

Betegnelse Tykkelse 1) 1) 4)

Meckaniske egenskaber

+A+C2) +FP+C3) DIN EN 10277 DIN 1652 mm

Hårdhed HB4) max.

Hårdhed HB4) 5 10 260 -

>10 16 250 -

16MnCrS5 16 MnCrS 5 >16 40 245 140 - 240

>40 63 240 140 - 235

>63 100 240 140 - 235

1) for tykkelser < 5 mm er de mekaniske værdier efter aftale.

2) +A + C - blødglødet og koldtrukket

3) +FP +C - behandlet på ferritisk-perlitisk struktur, håndhedsforskel og koldtrukket

4) for fladstål kan følgende afvigelser forekomme: Rp 0,2: -10 %

Rm hhv. hårdhed: +/-10 %

5) +QT +C - hærdet og koldtrukket

6) også muligt: Leveringstilstand +A +C - blødglødet og koldtrukket - for tykkelser > 3mm

7) også muligt: Leveringstilstand +C - koldtrukket - for tykkelser > 3mm

A 5 (%)

min.

Forædlingsstålkvaliteter og forædlingsbart automatstål

Betegnelse Tykkelse 1)


+QT+C 5)

(alt: V+K)

EN 10277 DIN 1652 Rp0,2 (N/mm2 ) Rm A5 (%)

DIN 1651 mm min. (N/mm2) min.

>16 40 530 700 - 850 10

C35E Ck 35 >40 63 430 590 - 740 11

>63 100 360 550 - 700 12

>16 40 570 750 - 950 9

C45E Ck 45 >40 63 470 700 - 880 10

>63 100 380 650 - 820 11

>16 40 640 800 - 1030 7

C60E Ck 60 >40 63 560 750 - 980 8

>63 100 480 750 - 910 8

>16 40 830 1000 - 1200 9

42CrMoS46) 42 CrMoS 4 >40 63 730 900 - 1100 10

>63 100 650 900 - 1100 10

35S207) 35 S 20 >16 40 550 700 - 850 12

>40 63 530 650 - 800 13

35SP207) 35 SPb 20 >63 100 500 650 - 800 14

46S207) 45 S 20 >16 40 620 700 - 850 10

>40 63 620 700 - 850 11

46SPb207) 45 SPb 20 >63 100 580 650 - 850 11

38SMn287) >16 40 650 700 - 900 12

- >40 63 650 700 - 900 13

38SMnPb287) >63 100 500 625 - 850 14

44SMn287) >16 40 660 700 - 900 11

>40 63 660 700 - 900 12

44SMnPb287) >63 100 660 700 - 900 12

Tolerancer for koldtrukket blankstål efter EN 10278

Toleranceområder for leveringstilstand + C

Produkt Toleranceområder efter ISO 286-2

h9 h10 h11 h12

Rundstål x x x x

Firkantstål x x

Sekskantstål x x

Tolerance for trukket fladstål

Bredde

mm

mm

Tolerance

18 + 0 - 0,11 h11

> 18 30 + 0 - 0,13 h11

> 30 50 + 0 - 0,16 h11

> 50 80 + 0 - 0,19 h11

> 80 100 + 0 - 0,22

> 100 150 + 0,50 - 0,5

> 150 200 + 1,00 - 1,00

> 200 300 + 2,00 - 2,00

> 300 400 + 2,50 - 2,50

Tykkelse Tolerance

mm mm

> 3 6 -0,075 h11

> 6 10 -0,090 h11

> 10 18 -0,11 h11

> 18 30 -0,13 h11

> 30 50 -0,16 h11

> 50 60 -0,19 h11

> 60 80 -0,30 h12

> 80 100 -0,35 h12

mm

Toleranceområder efter

ISO 286-2

79

Blankt stål

Sammenligningstabel: Nye og gamle kvalitetsbetegnelser

80

EN 10277- 2 DIN 1652- 2 EN 10277- 4 DIN 1652- 3

S235JRG2C Z St 37-2 C10R ---

E295GC Z st 50-2 C15R Cm 15

E335GC Z St 60-2 C16R ---

S355J2G3C Z St 52-3 16MnCrS5 16 MnCrS 5

DIN 1652-3 16MnCrB5 ---

C10 C 10 20MnCrS5 20 MnCrS 5

C15 C 15 16NiCrS4 ---

C16 -- 15NiCr13 ---

DIN 1652-4 20NiCrMoS2-2 21 NiCrMoS 2

C35 C 35 17NiCrMoS6-4 ---

C40 ---

C45 C 45 EN 10277- 5 DIN 1652- 4

C50 --- C35E Ck 35

C60 C60 C35R Cm 35

C40E ---

EN 10277- 3 DIN 1651 C40R ---

11SMn30 9 SMn 28 C45E Ck 45

11SMnPb30 9 SMnPb 28 C45R Cm 45

11SMn37 9 SMn 36 C50E ---

11SMnPb37 9 SMnPb 36 C50R ---

10S20 10 S 20 C60E Ck 60

10SPb20 10 SPb 20 C60R Cm 60

15SMn13 --- 34CrS4 34 CrS 4

35S20 35 S 20 41CrS4 41 CrS 4

35SPb20 35 SPb 20 25CrMoS4 25 CrMoS 4

36SMn14 --- 42CrMoS4 42 CrMoS 4

36SMnPb14 --- 34CrNiMo6 34 CrNiMo 6

38SMn28 --- 51CrV4 50 CrV 4

38SMnPb28 ---

44SMn28 ---

44SMnPb28 ---

46S20 45 S 20

46SPb20 45 SPb 20

Færdigtilstand Varmebehandling

+ C K Trukket + A G Blødglødet +FP BG

+ SH SH Skaldrejet + AC GKZ

Glødet for opnåelse af kugleformet

karbidannelse

Behandlet på ferritisk-perlitisk struktur- og

hårdhedsforskelle

+ SL (SL) Slebet + N N Normalglødet (+S) S Afspændingsudglødet

+ PL --- Poleret + QT V hærdet

Tolerancer efter ISO 286 - 2

Mål for strænger um

>1-3 >3-6 >6-10 >10-18 >18-30 >30-50 >50-80 >80-120 >120-180 >180-250

d8 -20 -30 -40 -50 -65 -80 -100 -120 -145 -170

-34 -48 -68 -77 -98 -119 -146 -174 -208 -242

d9 -20 -30 -40 -50 -65 -80 -100 -120 -145 -170

-45 -60 -76 -93 -117 -142 -174 -207 -245 -285

d10 -20 -30 -40 -50 -65 -80 -100 -120 -145 -170

-60 -78 -98 -120 -149 -180 -220 -260 -305 -355

e7 -14 -20 -25 -32 -40 -50 -60 -72 -85 -100

-24 -32 -40 -50 -61 -75 -90 -107 -125 -146

e8 -14 -20 -25 -32 -40 -50 -60 -72 -85 -100

-28 -38 -47 -59 -73 -89 -106 -126 -148 -172

e9 -14 -20 -25 -32 -40 -50 -60 -72 -85 -100

-39 -50 -61 -75 -92 -112 -134 -159 -185 -215

f6 -6 -10 -13 -16 -20 -25 -30 -36 -43 -50

-12 -18 -22 -27 -33 -41 -49 -58 -68 -79

f7 -6 -10 -13 -16 -20 -25 -30 -36 -43 -50

-16 -22 -28 -34 -41 -50 -60 -71 -83 -96

f8 -6 -10 -13 -16 -20 -25 -30 -36 -43 -50

-20 -28 -35 -43 -53 -64 -76 -90 -106 -122

g5 -2 -4 -5 -6 -7 -9 -10 -12 -14 -15

-6 -9 -11 -14 -16 -20 -23 -27 -32 -35

g6 -2 -4 -5 -6 -7 -9 -10 -12 -14 -15

-8 -12 -14 -17 -20 -25 -29 -34 -39 -44

h5 0 0 0 0 0 0 0 0 0 0

-4 -5 -6 -8 -9 -11 -13 -15 -18 -20

h6 0 0 0 0 0 0 0 0 0 0

-6 -8 -9 -11 -13 -16 -19 -22 -25 -29

h7 0 0 0 0 0 0 0 0 0 0

-10 -12 -15 -18 -21 -25 -30 -35 -40 -46

h8 0 0 0 0 0 0 0 0 0 0

-14 -18 -22 -27 -33 -39 -46 -54 -63 -72

h9 0 0 0 0 0 0 0 0 0 0

-25 -30 -36 -43 -52 -62 -74 -87 -100 -115

h10 0 0 0 0 0 0 0 0 0 0

-40 -48 -58 -70 -84 -100 -120 -140 -160 -185

h11 0 0 0 0 0 0 0 0 0 0

-60 -75 -90 -110 -130 -160 -190 -220 -250 -290

j5 +2 +3 +4 +5 +5 +6 +6 +6 +7 +7

-2 -2 -2 -3 -4 -5 -7 -9 -11 -13

j6 +4 +6 +7 +8 +9 +11 +12 +13 +14 +16

-2 -2 -2 -3 -4 -5 -7 -9 -11 -13

j7 +6 +8 +10 +12 +13 +15 +18 +20 +22 +25

-4 -4 -5 -6 -8 -10 -12 -15 -18 -21

j8 +8

-6

k5 +4 +6 +7 +9 +11 +13 +15 +18 +21 +24

0 +1 +1 +1 +2 +2 +2 +3 +3 +4

k6 +6 +9 +10 +12 +15 +18 +21 +25 +28 +33

0 +1 +1 +1 +2 +2 +2 +3 +3 +4

m5 +6 +9 +12 +15 +17 +20 +24 +28 +33 +37

+2 +4 +6 +7 +8 +9 +11 +13 +15 +17

m6 +8 +12 +15 +18 +21 +25 +30 +35 +40 +46

+2 +4 +6 +7 +8 +9 +11 +13 +15 +17

m7 +16 +21 +25 +29 +34 +41 +48 +55 +63

+4 +6 +7 +8 +9 +11 +13 +15 +17

n5 +8 +13 +16 +20 +24 +28 +33 +38 +45 +51

+4 +8 +10 +12 +15 +17 +20 +23 +27 +31

n6 +10 +16 +19 +23 +28 +33 +39 +45 +52 +60

+4 +8 +10 +12 +15 +17 +20 +23 +27 +31

p6 +12 +20 +24 +29 +35 +42 +51 +59 +68 +79

+6 +12 +15 +18 +22 +26 +32 +37 +43 +50

r6 +16 +23 +28 +34 +41 +50

+10 +15 +19 +23 +28 +34

s6 +20 +27 +32 +39 +48 +59

+14 +19 +23 +28 +35 +43

81

Blankt stål

Produkterne i følgende afsnit defineres ud fra to termer: Svejste rør og

sømløse rør.

De svejste rør i bogen produceres alle som ERW/HFI (induktions-/

modstandssvejste). Der anvendes ingen former for tilsatsmaterialer da rørene

smeltesvejses, hvilket betyder, at den kemiske analyse i såvel svejsesøm som

basismateriale er identisk. Processen er normalt kontinuerlig længdesvejsning

med udgangspunkt i coils.

Svejste rør opdeles i to produktionsformer: Koldformede og varmformede

(udgangspunktet for de varmformede rør er et koldformet rør, der efterfølgende

formes/færdigproduceres i varm tilstand. Typisk vil disse være produceret ved

en normaliseringstemperatur på ca. 900 °C.

En tredje produktionsmetode er SSAW (spiralsvejste rør) eller LSAW

(længdesvejste rør). Ved disse to produktionsformer, begge koldformede,

anvendes der svejseelektroder. Produkterne lagerføres/nævnes ikke i det

følgende produktprogram, men er typisk rør, der sources til projekter direkte fra

værker eller fra specialiserede grossister uden for Danmark. Produktionsformen

nævnes her primært på grund af den kosmetiske/visuelle effekt, hvor hverken

den udvendige eller indvendige svejsesøm på disse produkter fjernes. Højden

på såvel den udvendige som indvendige søm afhænger af godstykkelse jfr.

den til enhver tid valgte norm.

Koldformede rør

Koldformede rør er præcisionsstålrør, konstruktionsstålrør samt mediebærende

rør.

Den typiske lagerførte kvalitet for grupperne er beskrevet i nedenstående

skema. Andre kvaliteter kan fås fra værk, dog vil der ofte være krav om relativt

store mængder per dimension.

82

STÅLRØR OG PROFILER

Kvaliteter i højstyrke defineres typisk med en styrke fra 500 Nmm 2 og

højere.

Varmformede rør

Konstruktionsstålrør samt mediebærende rør.

Rørene produceres med udgangspunkt i et koldformet moderrør. Røret

opvarmes herefter oftest til normaliseringstemperatur på ca. 900 °C.

Formgivning ( rundt eller firkantet ) sker enten ved strækreducering eller direkte

formning, hvor tværsnitsareal på moderrør er identisk med tværsnit på det

færdige varmformede rør.

Gevindrør for centralvarme og brugsvand kan jfr. normen leveres som både

koldformede og varmformede. Lemvigh-Müller lagerfører normalt alle sorte

rør i lette, medium og svære som varmformede fra 3/8” til 2½”.

Varmformede rør er spændingsfrie, som i forhold til koldformede rør forbedrer,

bearbejdningsmulighederne, herunder bukkeegenskaber.

Sømløse rør produceres af massivt stangstål (knipler). Emnet/formaterialet

opvarmes til 1.200-1.300 °C for derefter gennem penetrering at omdannes

til et rør. Produktionsformen er ikke en kontinuerlig proces, men derimod

begrænset ud fra formaterialets vægt, hvilket varierer inden for dimensioner

og værkernes produktionsmuligheder. Resultatet heraf er en mindre fleksibel

proces, der for at minimere spild gør, at disse produkter oftest lagerføres i

længder fra 5-7 meter, til forskel fra svejste rør, der produktionsmæssigt typisk

har en længdetolerance på -0/+100 mm. På grund af produktionsformen vil

sømløse rør ikke have så snævre geometriske tolerancer som svejste rør.

Foto: Lars Holm

Celsius profiler,

kvadratiske varmvalsede

S355J2H/EN 10210-1



JRKN

mm Vare nr.

ca. kg

pr. m

40 x 40 x 3,0 JRKN436 3,45

• 4,0 JRKNS446 4,46

5,0 JRKN456 5,40

50 x 50 x 3,2 JRKN5326 4,62

• 4,0 JRKNS543 5,72

* 5,0

60 x 60 x 3,0

JRKN556

JRKN636

6,97

5,34

3,2 JRKN6326 5,62

• 4,0 JRKNS646 6,97

*

•

5,0

6,3

JRKN656

JRKNS6X6

8,54

10,3

• 8,0 JRKNS686 12,5

70 x 70 x 3,6 JRKN736 7,46

*

•

5,0

80 x 80 x 3,6

JRKN7512

JRKN836

10,1

8,59

*

• *

• *

•

5,0

6,3

8,0

90 x 90 x 3,6

JRKN856

JRKN8636

JRKNS886

JRKNS906

11,7

14,2

17,8

9,72

5,0 JRKN9512 13,3

Celsius profiler,

rektangulære varmvalsede

S355J2H/EN 10210-1

Tolerancer efter EN 10210-2.


JREN

mm Vare nr.

ca. kg

pr. m

50 x 30 x 3,2 JREN5326 3,61

60 x 40 x 3,0 JREN6436 4,39

• 4,0 JRENS644 5,72

80 x 40 x 3,2 JREN84X3 5,62

• 4,0 JRENS846 6,97

5,0 JREN8450 8,54

• 90 x 50 x 3,6 JRENS959 7,46

* 5,0

100 x 50 x 3,2

JREN953

JREN1506

10,1

7,13

• 4,0 JRENS153 8,86

* 5,0

6,3

JREN155

JREN1596

10,9

13,3

• 100 x 60 x 3,6 JRENS136 8,59

5,0 JREN165 11,7

• *

•

6,3

120 x 60 x 3,6

JREN169

JRENS366

14,2

9,72

• *

*

5,0

6,3

8,0

JRENS356

JREN369

JREN368

13,3

16,2

20,0

*

*

• *

*

• *

*

*

120 x 80 x 5,0

6,3

8,0

10,0

150 x 100 x 5,0

6,3

8,0

JREN385

JREN3896

JRENS386

JREN381

JRENS616

JREN6196

JREN6186

14,8

18,2

22,9

27,9

18,7

23,1

29,1

mm Vare nr.

ca. kg

pr. m

6,3 JRKN9636 16,2

• 8,0 JRKNS983 20,2

• *

*

*

• *

*

*

*

• *

*

• *

100 x 100 x 4,0

5,0

6,3

8,0

10,0

120 x 120 x 5,0

6,3

8,0

10,0

140 x 140 x 5,0

6,0

JRKNS146

JRKN156

JRKN1636

JRKNS186

JRKN1112

JRKN356

JRKN3636

JRKNS386

JRKN3112

JRKNS551

JRKN5612

12,0

14,8

18,2

22,9

27,9

18,0

22,2

27,9

34,2

21,1

25,1

*

•

6,3

8,0

JRKN5636

JRKNS583

26,1

32,9

*

*

*

• *

*

10,0

150 x 150 x 5,0

6,3

8,0

10,0

JRKN513

JRKN6503

JRKN66X6

JRKNS683

JRKN6103

40,4

22,7

28,1

35,4

43,6

mm Vare nr.

ca. kg

pr. m

*

• *

*

• *

*

*

10,0

160 x 80 x 5,0

6,3

8,0

10,0

200 x 100 x 5,0

6,3

JREN611

JRENS786

JREN7896

JRENS7X6

JREN7816

JREN2153

JRENS136

35,7

18,0

22,2

27,9

34,2

22,7

28,3

*

*

*

8,0

10,0

12,5

200 x 120 x 6,3

JREN2183

JREN2113

JREN2133

JREN2363

35,4

43,6

53,4

28,9

10,0 JREN2313 46,7

250 x 150 x 5,0 JREN7653 30,5

*

*

*

*

*

*

*

*

6,3

8,0

10,0

300 x 200 x 6,3

8,0

10,0

12,5

400 x 200 x 10,0

JREN7663

JREN7683

JREN7613

JREN3263

JREN3283

JREN3213

JREN3233

JREN4213

38,2

47,7

59,3

48,1

60,5

75,0

92,6

90,7

• Sømfri udførelse

* Saves

mm Vare nr.

ca. kg

pr. m

160 x 160 x 6,3 JRKN76X6 30,1

• *

*

*

*

*

8,0

10,0

180 x 180 x 6,3

8,0

10,0

200 x 200 x 6,3

JRKNS783

JRKN7713

JRKN9603

JRKN983

JRKN9103

JRKN2633

37,9

46,7

34,2

43,0

53,0

38,2

*

*

*

*

*

*

*

*

8,0

10,0

12,5

250 x 250 x 6,3

8,0

10,0

12,5

300 x 300 x 10,0

JRKN283

JRKN2103

JRKN2123

JRKN7633

JRKN783

JRKN7103

JRKN7123

JRKN3103

48,0

59,3

73,0

48,1

60,5

75,0

92,6

90,7

• Sømfri udførelse

* Saves

83

Stålrør og profiler

Koldformede hulprofiler, kvadratiske

S355J2H/EN 10219-1



JRK5

mm Vare nr.

ca. kg

pr. m

25 x 25 x 2,5 JRK5725 1,64

3,0 JRK5730 1,89

30 x 30 x 2,5 JRK5325 2,03

3,0 JRK5330 2,36

40 x 40 x 2,5 JRK5425 2,82

3,0 JRK5430 3,30

4,0 JRK5440 4,20

50 x 50 x 3,0 JRK5530 4,25

4,0 JRK5540 5,45

5,0 JRK5550 6,56

* 60 x 60 x 3,0

4,0

JRK5630

JRK5640

5,19

6,71

* 5,0

70 x 70 x 3,0

JRK5650

JRK5703

8,13

6,13

4,0 JRK5740 7,97

* 5,0 JRK5750 9,70

Koldformede hulprofiler,

rektangulære

S355J2H/EN 10219-1



JRE5

mm Vare nr.

ca. kg

pr. m

50 x 25 x 3,0 JRE5573 3,07

50 x 30 x 2,5 JRE55325 2,82

3,0 JRE5533 3,30

4,0 JRE5534 4,20

60 x 40 x 3,0 JRE5643 4,25

4,0 JRE5644 5,45

70 x 50 x 3,0 JRE5753 5,19

4,0 JRE5754 6,71

80 x 40 x 3,0 JRE5843 5,19

4,0 JRE5844 6,71

* 5,0

80 x 50 x 4,0

JRE5845

JRE58543

8,13

7,59

5,0 JRE58553 9,09

80 x 60 x 3,0 JRE5863 6,13

4,0 JRE5864 7,97

90 x 50 x 3,0 JRE5953 6,13

4,0 JRE5954 7,97

* 5,0

100 x 40 x 3,0

JRE5955

JRE5143

9,70

6,13

4,0 JRE5144 7,97

100 x 50 x 3,0 JRE5153 6,60

4,0 JRE5154 8,59

84

mm Vare nr.

ca. kg

pr. m

80 x 80 x 3,0 JRK5830 7,07

4,0 JRK5840 9,22

*

*

5,0

6,0

90 x 90 x 3,0

JRK5850

JRK5860

JRK5930

11,3

13,2

8,01

4,0 JRK5940 10,5

* 5,0

6,0

JRK5950

JRK5960

12,8

15,1

100 x 100 x 3,0 JRK5130 8,96

4,0 JRK51403 11,7

* 5,0

6,0

JRK51503

JRK51603

14,4

17,0

*

*

8,0

10,0

120 x 120 x 4,0

JRK5180

JRK51100

JRK53403

21,4

25,6

14,3

* 5,0 JRK53503 17,6

mm Vare nr.

ca. kg

pr. m

* 5,0 JRE5155 10,5

* 6,0 JRE5156 12,3

100 x 60 x 3,0 JRE5163 7,07

4,0 JRE5164 9,22

5,0 JRE5165 11,3

6,0 JRE5166 13,2

100 x 80 x5,0 JRE51853 12,8

120 x 40 x 4,0 JRE53443 9,22

120 x 60 x 3,0 JRE5363 8,01

4,0 JRE53643 10,5

* 5,0 JRE53653 12,8

6,0 JRE53663 15,1

120 x 80 x 4,0 JRE53843 11,7

* 5,0 JRE53853 14,4

6,0 JRE53863 17,0

8,0 JRE5388 21,4

140 x 70 x 4,0 JRE55746 12,4

140 x 80 x 4,0 JRE5584 13,0

5,0 JRE55853 16,0

6,0 JRE5586 18,9

* 150 x 75 x 5,0 JRE5635 16,9

6,0 JRE5636 19,4

* Saves

mm Vare nr.

ca. kg

pr. m

* 6,0

8,0

JRK53603

JRK53803

20,8

26,4

10,0 JRK53100 31,8

* 140 x 140 x 5,0

6,0

JRK55503

JRK55603

20,7

24,5

8,0 JRK5580 31,4

*

*

150 x 150 x 5,0

6,0

8,0

JRK5653

JRK56603

JRK56803

22,3

26,4

34,0

* 10,0

180 x 180 x 6,0

JRK5610

JRK59963

41,3

32,1

* 200 x 200 x 5,0

6,0

JRK5250

JRK5263

30,1

35,8

*

*

8,0

10,0

250 x 250 x 10,0

JRK5283

JRK52103

JRK57103

46,5

57,0

72,7

mm Vare nr.

ca. kg

pr. m

150 x 100 x 4,0 JRE56143 14,9

*

*

5,0

6,0

8,0

JRE56153

JRE5619

JRE56180

18,3

21,7

27,7

10,0 JRE56110 33,4

160 x 80 x 4,0 JRE57843 14,3

*

*

*

5,0

6,0

8,0

180 x 100 x 6,0

JRE57853

JRE57863

JRE5788

JRE57163

17,6

20,8

26,4

24,5

*

*

*

*

*

200 x 100 x 5,0

6,0

8,0

10,0

200 x 120 x 6,0

220 x 120 x 6,0

JRE52153

JRE52163

JRE52183

JRE52113

JRE52363

JRE54363

22,3

26,4

34,0

41,3

28,3

30,2

250 x 150 x 6,0 JRE5766 35,8

* 10,0 JRE57613 57,0

* Saves

Koldformede hulprofiler, kvadratiske

S235JRH /EN 10219-1


Certifikat 2.2 EN 10204

JRKU


25 x 25 x 2,00 JRKU252 1,36

2,50 JRKU257 1,76

3,00 JRKU253 2,01

30 x 30 x 2,00 JRKU302 1,68

3,00 JRKU303 2,54

4,00 JRKU304 3,13

35 x 35 x 3,00 JRKU353 2,86

40 x 40 x 2,00 JRKU402 2,31

3,00 JRKU403 3,33

4,00 JRKU404 4,25

Koldformede hulprofiler, rektangulære

S235JRH / EN 10219-1


Certifikat 2.2. EN 10204

JREU


40 x 20 x 3,00 JREU4230 2,54

40 x 30 x 3,00 JREU4330 2,86

50 x 25 x 3,00 JREU573 3,10

50 x 30 x 3,00 JREU5330 3,33

60 x 30 x 3,00 JREU6330 3,80

60 x 30 x 4,00 JREU6340 4,88

60 x 40 x 3,00 JREU6430 4,28

4,00 JREU6440 5,51

70 x 40 x 3,00 JREU743 4,75

4,00 JREU744 6,08

Trappeprofiler

S355 J2H/EN 10210-1



JSDT


250 x 50 x 5,0 JSDT755 22,2

300 x 50 x 5,0 JSDT355 26,1

Runde galvaniserede,

konstruktionsrør

Kvalitet S195T eller tilsvarende.

JRRG


26,9 x 2,65 JRRG26265 1,65

33,7 x 3,25 JRRG33325 2,55

42,4 JRRG42325 3,28

48,3 JRRG48325 3,77

60,3 x 3,65 JRRG60365 5,33


50 x 50 x 2,00 JRKU502 2,93

3,00 JRKU503 4,28

4,00 JRKU504 5,51

5,00 JRKU505 6,56

60 x 60 x 3,00 JRKU603 5,31

4,00 JRKU604 6,76

5,00 JRKU605 7,96

70 x 70 x 3,00 JRKU703 6,16

4,00 JRKU704 8,02

80 x 80 x 3,00 JRKU803 6,98


80 x 30 x 2,50 JREU8325 4,13

80 x 40 x 2,50 JREU8425 4,50

3,00 JREU8430 5,22

4,00 JREU8440 6,76

5,00 JREU8450 8,13

80 x 50 x 3,00 JREU853 5,66

4,00 JREU854 7,34

80 x 60 x 3,00 JREU863 6,16

100 x 40 x 3,00 JREU1430 6,16

100 x 50 x 3,00 JREU1530 6,63


4,00 JRKU804 9,28

90 x 90 x 3,00 JRKU903 8,04

4,00 JRKU904 10,5

100 x 100 x 3,00 JRKU1003 8,99

4,00 JRKU1004 11,8


4,00 JREU1540 8,65

100 x 60 x 3,00 JREU163 7,10

4,00 JREU1640 9,28

100 x 80 x 4,00 JREU1840 10,5

120 x 40 x 3,00 JREU343 7,10

4,00 JREU3440 9,28

120 x 60 x 3,00 JREU3630 8,04

4,00 JREU364 10,8

5,00 JREU3650 12,8

120 x 80 x 4,00 JREU3840 11,8

85


Præcisionsstålrør,

el-svejste, kvadratiske

EN 10305-5

I decaperet eller koldvalset udførelse

JRKP

86


10 x 10 x 1,00 JRKP101 0,28

15 x 15 x 1,00 JRKP151 0,44

1,50 JRKP156 0,63

16 x 16 x 1,50 JRKP166 0,66

18 x 18 x 1,50 JRKP186 0,76

20 x 20 x 1,25 JRKP208 0,73

1,50 JRKP206 0,87

2,00 JRKP202 1,12


el-svejste, rektangulære

EN 10305-5

I decaperet eller koldvalset udførelse

JREP


20 x 10 x 1,50 JREP2115 0,63

25 x 15 x 1,50 JREP7615 0,87

30 x 10 x 1,50 JREP3115 0,87

30 x 15 x 1,50 JREP3615 0,99

30 x 20 x 1,50 JREP3215 1,10

2,00 JREP3220 1,44

35 x 20 x 1,50 JREP8215 1,23

40 x 20 x 1,50 JREP4215 1,34

2,00 JREP4220 1,75

40 x 25 x 1,50 JREP4715 1,46


25 x 25 x 1,25 JRKP258 0,93

1,50 JRKP256 1,10

2,00 JRKP252 1,44

30 x 30 x 1,50 JRKP306 1,34

2,00 JRKP302 1,75

34 x 34 x 2,00 JRKP342 2,00

35 x 35 x 1,50 JRKP356 1,60

2,00 JRKP352 2,07


2,00 JREP472 1,91

40 x 30 x 1,50 JREP4315 1,57

2,00 JREP4320 2,07

45 x 25 x 2,00 JREP9720 2,07

50 x 20 x 1,50 JREP5215 1,57

2,00 JREP5220 2,07

50 x 25 x 1,50 JREP5715 1,69

2,00 JREP572 2,22

50 x 30 x 1,50 JREP5315 1,81

2,00 JREP5320 2,38


40 x 40 x 1,50 JRKP406 1,81

2,00 JRKP402 2,38

45 x 45 x 2,00 JRKP452 2,67

50 x 50 x 1,50 JRKP506 2,27

2,00 JRKP502 3,01

60 x 60 x 2,00 JRKP602 3,64


50 x 40 x 2,00 JREP542 2,69

60 x 20 x 1,50 JREP6215 1,80

2,00 JREP622 2,38

60 x 30 x 2,00 JREP6320 2,69

60 x 40 x 2,00 JREP6420 3,01

70 x 40 x 2,00 JREP742 3,32

80 x 20 x 2,00 JREP822 3,36

80 x 30 x 2,00 JREP832 3,32

80 x 40 x 1,50 JREP8415 2,81

2,00 JREP8420 3,64

100 x 40 x 2,00 JREP1420 4,24


runde koldtrukne

Tolerancer efter DIN 2391/93

eller EN10305-1+2


JRRR


6,0 x 1,00 JRRR610 0,12

8,0 x 1,50 JRRR815 0,24

10,0 x 1,00 JRRR1010 0,22

1,50 JRRR1015 0,31

2,00 JRRR1020 0,39

2,50 JRRR1025 0,46

12,0 x 1,00 JRRR1210 0,27

1,50 JRRR1215 0,39

2,00 JRRR1220 0,49

2,50 JRRR1225 0,59

13,0 x 2,00 JRRR1320 0,54

14,0 x 2,00 JRRR1420 0,59

2,50 JRRR1425 0,71

3,00 JRRR1430 0,81

4,00 JRRR1440 0,99

15,0 x 1,00 JRRR1510 0,35

1,50 JRRR1515 0,50

2,00 JRRR1520 0,64

2,50 JRRR1525 0,77

3,00 JRRR1530 0,89

16,0 x 1,50 JRRR1615 0,54

2,00 JRRR1620 0,69

2,50 JRRR1625 0,83

3,00 JRRR1630 0,96

4,00 JRRR1640 1,18

17,0 x 2,00 JRRR1720 0,75

18,0 x 2,00 JRRR1820 0,79

2,50 JRRR1825 0,96

3,00 JRRR1830 1,11

4,00 JRRR1840 1,38

19,0 x 3,00 JRRR1930 1,18

20,0 x 1,50 JRRR2015 0,70

2,00 JRRR2020 0,89

2,50 JRRR2025 1,08

3,00 JRRR2030 1,26

4,00 JRRR2040 1,58

5,00 JRRR2050 1,85

6,00 JRRR2060 2,07

22,0 x 1,50 JRRR2215 0,76

2,00 JRRR2220 0,99

2,50 JRRR2225 1,20

3,00 JRRR2230 1,40

4,00 JRRR2240 1,78

5,00 JRRR2250 2,10

6,00 JRRR2260 2,37

24,0 x 2,00 JRRR2420 1,09


25,0 x 1,50 JRRR2515 0,87

2,00 JRRR2520 1,13

2,50 JRRR2525 1,39

3,00 JRRR2530 1,63

4,00 JRRR2540 2,07

5,00 JRRR2550 2,47

6,00 JRRR2560 2,81

26,0 x 2,00 JRRR2620 1,18

3,00 JRRR2630 1,70

27,0 x 2,00 JRRR2720 1,20

28,0 x 1,50 JRRR2815 0,98

2,00 JRRR2820 1,28

2,50 JRRR2825 1,57

3,00 JRRR2830 1,85

3,50 JRRR2835 2,10

4,00 JRRR2840 2,37

5,00 JRRR2850 2,84

30,0 x 2,00 JRRR3020 1,38

2,50 JRRR3025 1,69

3,00 JRRR3030 2,00

4,00 JRRR3040 2,57

4,50 JRRR3045 2,83

5,00 JRRR3050 3,08

6,00 JRRR3060 3,60

32,0 x 2,00 JRRR3220 1,48

2,50 JRRR3225 1,82

3,00 JRRR3230 2,15

4,50 JRRR3245 3,05

5,00 JRRR3250 3,33

6,00 JRRR3260 3,80

34,0 x 3,00 JRRR3430 2,30

35,0 x 2,00 JRRR3520 1,63

2,50 JRRR3525 2,00

3,00 JRRR3530 2,37

4,00 JRRR3540 3,06

4,50 JRRR3545 3,39

5,00 JRRR3550 3,70

7,00 JRRR3570 4,84

38,0 x 1,50 JRRR3815 1,35

2,00 JRRR3820 1,78

2,50 JRRR3825 2,19

3,00 JRRR3830 2,59

4,00 JRRR3840 3,35

5,00 JRRR3850 4,07

6,00 JRRR3860 4,73

40,0 x 2,00 JRRR4020 1,87


2,50 JRRR4025 2,31

3,00 JRRR4030 2,75

4,00 JRRR4040 3,55

5,00 JRRR4050 4,32

6,00 JRRR4060 5,04

42,0 x 2,00 JRRR4220 1,97

2,50 JRRR4225 2,40

3,00 JRRR4230 2,89

45,0 x 2,00 JRRR4520 2,12

2,50 JRRR4525 2,62

3,00 JRRR4530 3,11

4,50 JRRR4545 4,50

5,00 JRRR4550 4,93

46,0 x 3,00 JRRR4630 3,20

48,0 x 3,00 JRRR4830 3,33

4,00 JRRR4840 4,34

6,00 JRRR4860 6,21

50,0 x 2,00 JRRR5020 2,37

2,50 JRRR5025 2,93

3,00 JRRR5030 3,48

4,00 JRRR5040 4,54

5,00 JRRR5050 5,55

6,00 JRRR5060 6,50

55,0 x 3,00 JRRR5530 3,85

4,00 JRRR5540 5,03

5,00 JRRR5550 6,17

60,0 x 3,00 JRRR6030 4,22

4,00 JRRR6040 5,52

4,50 JRRR6045 6,20

5,00 JRRR6050 6,78

70,0 x 3,00 JRRR7030 4,96

4,00 JRRR7040 6,51

5,00 JRRR7050 8,02

75,0 x 5,00 JRRR7550 8,63

80,0 x 5,00 JRRR8050 9,25

85,0 x 2,50 JRRR8525 5,09

90,0 x 5,00 JRRR9050 10,5

100 x 4,00 JRRR1004 9,47

5,00 JRRR1005 11,7

120 x 5,00 JRRR1205 14,2

125 x 5,00 JRRR1255 14,8

130 x 5,00 JRRR1305 15,4

140 x 2,00 JRRR1402 6,81

87



el-svejste, runde

Iht. DIN 2394 eller

EN 10305-3

JRRP

88


8,0 x 1,00 JRRP810 0,17

10,0 x 1,00 JRRP1010 0,22

1,25 JRRP1012 0,27

1,50 JRRP1011 0,31

12,7 x 1,00 JRRP1210 0,29

1,25 JRRP1212 0,35

1,50 JRRP1215 0,41

13,0 x 1,50 JRRP1315 0,43

2,00 JRRP1320 0,54

14,0 x 1,50 JRRP1415 0,46

2,00 JRRP1420 0,59

16,0 x 1,00 JRRP1610 0,37

1,25 JRRP1612 0,46

1,50 JRRP1615 0,54

2,00 JRRP1620 0,69

18,0 x 1,50 JRRP1815 0,61

19,0 x 1,00 JRRP1910 0,44

1,25 JRRP1912 0,55

1,50 JRRP1915 0,65

2,00 JRRP192 0,84

20,0 x 1,25 JRRP2012 0,58

1,50 JRRP2015 0,68

2,00 JRRP2020 0,89

22,0 x 1,00 JRRP221 0,51

1,25 JRRP228 0,64

1,50 JRRP2215 0,76

2,00 JRRP222 0,99

2,50 JRRP2225 1,20

Sorte svejste gevindrør

(medium)


eller EN10255

Med glatte ender


mm Vare nr.

ca. kg

pr. m

13,5 x 2,354 (1/4”) 1021001002 0,65

17,2 (3/8”) 1021001003 0,85

21,3 x 2,65 (1/2”) 1021001004 1,22

26,9 (3/4”) 1021001006 1,58

Galv. svejste gevindrør

(medium)

Tolerancer efter DIN 2440 eller

EN10255 med glatte ender


mm Vare nr.

ca. kg

pr. m

17,2 x 2,35 (3/8”) 1021003003 0,89

21,3 x 2,65 (1/2”) 1021003004 1,27

26,9 (3/4”) 1021003006 1,65

33,7 x 3,25 (1”) 1021003008 2,55

42,4 (11/4”) 1021003010 3,28

48,3 (11/2”) 1021003011 3,77


22,2 x 1,25 JRRP2212 0,65

1,50 JRRP226 0,77

25,0 x 1,00 JRRP251 0,59

1,25 JRRP258 0,73

1,50 JRRP256 0,87

2,00 JRRP2520 1,13

2,50 JRRP2525 1,38

25,4 x 1,25 JRRP2512 0,74

1,50 JRRP2515 0,88

2,00 JRRP22 1,15

28,0 x 1,00 JRRP2810 0,66

1,50 JRRP2815 0,98

2,00 JRRP2820 1,28

28,6 x 1,25 JRRP2812 0,84

1,50 JRRP715 1,00

30,0 x 1,25 JRRP3012 0,89

1,50 JRRP3015 1,05

2,00 JRRP302 1,38

31,7 x 1,25 JRRP3112 0,94

1,50 JRRP3115 1,12

2,00 JRRP3120 1,46

32,0 x 1,50 JRRP3215 1,13

2,00 JRRP3220 1,48

2,50 JRRP3225 1,82

35,0 x 1,50 JRRP3515 1,24

2,00 JRRP3520 1,63

38,0 x 1,25 JRRP3812 1,13

1,50 JRRP3815 1,35

mm Vare nr.

ca. kg

pr. m

33,7 x 3,25 (1”) 1021001008 2,44

42,4 (11/4”) 1021001010 3,14

48,3 (11/2”) 1021001011 3,61

60,3 x 3,65 (2”) 1021001012 5,10

mm Vare nr.

ca. kg

pr. m

60,3 x 3,65 (2”) 1021003012 5,33

76,1 (21/2”) 1021003013 6,80

88,9 x 4,05 (3”) 1021003014 8,85

114,3 x 4,50 (4”) 1021003016 12,6


2,00 JRRP3820 1,78

40,0 x 2,00 JRRP4020 1,87

44,5 x 1,50 JRRP4415 1,59

2,00 JRRP442 2,10

2,50 JRRP4425 2,59

50,0 x 1,50 JRRP5015 1,79

2,00 JRRP502 2,37

3,00 JRRP503 3,48

50,8 x 1,50 JRRP5081 1,82

2,00 JRRP5082 2,41

57,0 x 1,50 JRRP5715 2,05

2,00 JRRP572 2,71

60,0 x 1,50 JRRP6015 2,16

2,00 JRRP6020 2,86

63,5 x 1,50 JRRP6315 2,29

70,0 x 2,00 JRRP7020 3,35

76,0 x 1,50 JRRP7615 2,76

2,00 JRRP762 3,66

80,0 x 2,00 JRRP802 3,85

89,0 x 2,00 JRRP892 4,29

102,0 x 2,00 JRRP1022 4,93

108,0 x 2,00 JRRP920 5,23

114,3 x 2,00 JRRP1142 5,54

133,0 x 2,00 JRRP1332 6,46

mm Vare nr.

ca. kg

pr. m

76,1 (21/2”) 1021001013 6,51

88,9 x 4,05 (3”) 1021001014 8,47

114,3 x 4,50 (4”) 1021001016 12,1

Sorte svejste gevindrør (svære)

eller EN10255


Med glatte ender


JRRS

mm Vare nr.

ca. kg

pr. m

17,2 x 2,90 (3/8”) 1021005003 1,02

21,3 x 3,25 (1/2”) 1021005004 1,45

26,9 (3/4”) 1021005006 1,90

33,7 x 4,05 (1”) 1021005008 2,97

Sorte svejste gevindrør (lette)

ISO LIGHT II eller EN10255

med glatte ender Certifikat 2.2/EN 10204

JRRL

mm Vare nr.

ca. kg

pr. m

17,2 x 1,80 (3/8”) 1021009003 0,67

21,3 x 2,00 (1/2”) 1021009004 0,95

26,9 x 2,35 (3/4”) 1021009006 1,41

33,7 x 2,65 (1”) 1021009008 2,01

Sorte sømløse gevindrør (medium)

Tolerancer iht DIN 2440 eller EN10255


JRR1

mm Vare nr.

ca. kg

pr. m

21,3 x 2,65 (1/2”) JRR12126 1,22

26,9 (3/4”) JRR12626 1,58

33,7 x 3,25 (1”) JRR13332 2,44

42,4 (11/4”) JRR14232 3,14

Galv. sømløse gevindrør (medium)

Tolerancer iht DIN 2440

eller EN10255


JRR2

mm Vare nr.

ca. kg

pr. m

21,3 x 2,65 (1/2”) 1021004004 1,27

26,9 (3/4”) JRR22626 1,65

33,7 x 3,25 (1”) JRR23332 2,55

42,4 (11/4”) JRR24232 3,28

Sorte sømløse gevindrør (svære)

Tolerancer iht DIN 2441 eller EN10255

Levering fra værkslager 4-5 arbejdsdage

JRR3

mm Vare nr.

ca. kg

pr. m

10,2 x 2,41 (1/8”) 1021006001 0,49

13,5 x 2,35 (1/4”) 1021006002 0,77

17,2 x 2,90 (3/8”) 1021006003 1,02

21,3 x 3,25 (1/2”) 1021006004 1,45

26,9 (3/4”) 1021006006 1,90

33,7 x 4,05 (1”) 1021006008 2,97

mm Vare nr.

ca. kg

pr. m

42,4 (11/4”) 1021005010 3,84

48,3 (11/2”) 1021005011 4,43

60,3 x 4,50 (2”) 1021005012 6,17

76,1 (21/2”) 1021005013 7,90

mm Vare nr.

ca. kg

pr. m

42,4 (11/4”) 1021009010 2,58

48,3 x 2,90 (11/2”) 1021009011 3,25

60,3 (2”) 1021009012 4,11

76,1 x 3,25 (21/2”) 1021009013 5,80

mm Vare nr.

ca. kg

pr. m

48,0 (11/2”) JRR14832 3,61

60,3 x 3,65 (2”) JRR16036 5,10

mm Vare nr.

ca. kg

pr. m

48,0 (11/2”) JRR24832 3,77

60,3 x 3,65 (2”) 1021004012 5,33

76,1 (21/2”) JRR27636 6,80

88,9 x 4,05 (3”) JRR28840 8,85

mm Vare nr.

ca. kg

pr. m

42,4 x 4,00 (11/4”) 1021006010 3,84

48,3 (11/2”) 1021006011 4,43

60,3 x 4,50 (2”) 1021006012 6,17

76,1 (21/2”) 1021006013 7,90

88,9 x 4,85 (3”) 1021006014 10,1

114,3 x 5,40 (4”) 1021006016 14,4

mm Vare nr.

ca. kg

pr. m

88,9 x 4,85 (3”) 1021005014 10,1

114,3 x 5,40 (4”) 1021005016 14,4

mm Vare nr.

ca. kg

pr. m

88,9 (3”) 1021009014 6,81

114,3 x 3,65 (4”) 1021009016 9,89

mm Vare nr.

ca. kg

pr. m

139,7 (5”) 1021006017 17,8

168,3 (6”) 1021006018 21,2

89


Kedelrør, sømløse

St. 35.8/DIN 17175/I

EN 10216-2/P235GH

Tolerancer iht DIN 2448


JRRF

90


21,3 x 3,2 1022247068 1,43

26,9 x 2,3 1022208027 1,40

3,2 1022247128 1,87

33,7 x 2,6 1022208034 1,99

3,2 1022247188 2,41

3,6 1022247189 2,67

4,0 1022247190 2,93

38,0 x 2,6 1022208038 2,27

42,4 x 2,6 1022208042 2,55

3,2 1022247228 3,09

4,0 JRRF4237 3,79

44,5 x 4,0 1022247235 4,00

48,3 x 2,6 1022208048 2,93

3,2 1022247260 3,56

HF-svejste stålrør

Iht. DIN 2458/1626 i kvalitet St. 37.0

eller iht. EN 10217-1i kval. P235

Certifikat EN 10204/3.1

JRRJ


26,9 x 2,6 JRRJ2626 1,67

33,7 1022123034 2,01

38,0 1022123038 2,27

42,4 1022123042 2,55

48,3 1022123048 2,93

60,3 x 2,9 1022123060 4,11

63,5 1022123064 4,33

76,1 1022123070 5,24

88,9 1022123088 6,15

26,9 x 2,6 JRRJ2626 1,67

33,7 JRRJ426 2,01

38,0 JRRJ226 2,27

42,4 JRRJ126 2,55

48,3 JRRJ626 2,93


4,0 1022247270 4,37

60,3 x 2,9 1022208060 4,11

3,6 1022247349 5,03

4,0 1022247350 5,55

4,5 1022247351 6,19

76,1 x 2,9 1022208076 5,24

3,6 JRRF7636 6,44

4,5 1022247431 7,95

88,9 x 3,2 1022208089 6,76

4,0 JRRF8840 8,37

5,0 1022247471 10,3

101,6 x 3,6 1022208102 8,70

108,0 x 3,6 JRRF1083 9,27

114,3 x 3,6 1022208114 9,83


60,3 x 2,9 JRRJ929 4,11

63,5 JRRJ629 4,33

76,1 JRRJ529 5,24

88,9 JRRJ8829 6,15

88,9 x 3,2 1022123089 6,76

101,6 x 2,9 1022123101 7,11

101,6 x 3,6 1022123102 8,70

108,0 1022123108 9,27

114,3 1022123114 9,83

133,0 1022123132 11,5

133,0 x 4,0 1022123133 12,7

139,7 x 3,6 1022123139 12,1

139,7 x 4,0 1022123140 13,4

159,0 x 4,5 1022123159 17,1


6,3 1022247554 16,8

133,0 x 4,0 JRRF1334 12,7

139,7 x 4,0 1022208140 13,4

159,0 x 4,5 1022208159 17,1

168,3 x 4,5 1022208168 18,2

219,1 x 6,3 1022208219 33,1

244,5 x 6,3 1022208245 37,0

273,0 x 6,3 1022208273 41,4

323,9 x 7,1 1022208324 55,5


168,3 x 4,0 1022123167 16,2

168,3 x 4,5 1022123168 18,2

193,7 x 5,6 1022123194 26,0

219,1 x 4,5 1022123218 23,8

219,1 x 6,3 1022123219 33,1

273,0 x 5,0 1022123271 33,0

273,0 x 6,3 1022123273 41,4

323,9 x 5,6 1022123322 44,0

323,9 x 7,1 1022123324 55,5

Sværvæggede runde

Sømløse stålrør,

Iht. DIN 2448/1629 i kvalitet St. 52.0

eller iht. EN 10297-1 i kval. E355,

Certifikat EN 10204/3.1

JRRH

mm Vare nr.

ca. kg

pr. m

21,3 x 3,2 JRRH2132 1,40

26,9 x 3,2 JRRH2632 1,90

31,8 x 6,3 JRRH3163 3,97

8,0 JRRH3180 4,68

33,7 x 4,0 JRRH3340 2,95

5,0 JRRH3350 3,54

5,6 JRRH3356 3,88

6,3 JRRH3363 4,26

38,0 x 8,0 JRRH388 5,92

42,4 x 4,0 JRRH4240 3,81

5,0 JRRH4250 4,61

6,3 JRRH4263 5,61

7,1 JRRH4271 6,18

8,0 JRRH4280 6,79

8,8 JRRH4288 7,27

10,0 JRRH4210 7,99

11,0 JRRH4211 8,52

44,5 x 6,3 JRRH4463 5,94

10,0 JRRH4410 8,51

48,3 x 4,0 JRRH4840 4,40

5,0 JRRH4850 5,34

6,3 JRRH4863 6,53

7,1 JRRH4871 7,21

8,0 JRRH4880 7,95

10,0 JRRH4810 9,45

12,5 JRRH4812 11,0

51,0 x 4,0 JRRH5140 4,66

5,0 JRRH5150 5,67

6,3 JRRH5163 6,94

7,1 JRRH5171 7,69

8,0 JRRH5180 8,48

10,0 JRRH5110 10,1

12,5 JRRH5112 11,9

57,0 x 5,0 JRRH575 6,41

5,6 JRRH5756 7,10

6,3 JRRH5763 7,88

7,1 JRRH5771 8,74

8,0 JRRH5780 9,67

10,0 JRRH5710 11,6

12,5 JRRH5712 13,8

16,0 JRRH5716 16,2

60,3 x 4,5 JRRH6045 6,10

5,0 JRRH6050 6,82

5,6 JRRH6056 7,53

6,3 JRRH6063 8,39

7,1 JRRH6071 9,32

8,0 JRRH6080 10,3

8,8 JRRH6088 11,1

mm Vare nr.

ca. kg

pr. m

10,0 JRRH6010 12,4

12,5 JRRH6012 14,7

16,0 JRRH6016 17,5

63,5 x 5,0 JRRH6350 7,21

6,3 JRRH6363 8,89

7,1 JRRH6371 9,88

8,0 JRRH6380 10,9

10,0 JRRH6310 13,2

12,5 JRRH6312 15,7

70,0 x 4,0 JRRH7040 6,51

5,0 JRRH7050 8,01

6,3 JRRH7063 9,90

8,0 JRRH7080 12,2

8,8 JRRH7088 13,2

10,0 JRRH7010 14,8

12,5 JRRH7012 17,7

14,2 JRRH7014 19,6

16,0 JRRH7016 21,2

76,1 x 4,5 JRRH7645 8,00

5,6 JRRH7656 9,74

6,3 JRRH7663 10,8

7,1 JRRH7671 12,1

8,0 JRRH7680 13,4

8,8 JRRH7688 14,6

10,0 JRRH7610 16,3

12,5 JRRH7612 19,6

82,5 x 6,3 JRRH8263 11,8

8,0 JRRH8280 14,6

8,8 JRRH8288 16,0

10,0 JRRH8210 17,9

12,5 JRRH8212 21,7

20,0 JRRH8220 30,8

88,9 x 5,0 JRRH8850 10,4

6,3 JRRH8863 12,8

7,1 JRRH8871 14,3

8,0 JRRH8880 16,0

10,0 JRRH8810 19,5

12,5 JRRH8812 23,6

16,0 JRRH8816 28,7

20,0 JRRH8820 34,0

101,6 x 5,0 JRRH1050 11,9

6,3 JRRH1063 14,8

7,1 JRRH871 16,5

8,0 JRRH1018 18,5

10,0 JRRH1010 22,6

12,5 JRRH1012 27,5

16,0 JRRH1016 33,7

* 25,0 JRRH1025 47,5

mm Vare nr.

ca. kg

pr. m

108,0 x 6,3 JRRH1086 15,8

7,1 JRRH1071 17,7

8,0 JRRH1080 19,7

114,3 x 5,6 JRRH1156 15,0

6,3 JRRH1163 16,8

8,0 JRRH1180 21,0

* 8,8

10,0

JRRH1188

JRRH1110

22,9

25,7

* 12,5

127,0 x 5,0

JRRH1112

JRRH1250

31,6

15,0

6,3 JRRH1263 18,8

8,0 JRRH1280 23,5

12,5 JRRH1212 35,3

14,2 JRRH1214 39,6

32,0 JRRH1232 75,0

133,0 x 6,3 JRRH1336 19,7

8,0 JRRH1338 24,7

10,0 JRRH1331 30,3

139,7 x 5,6 JRRH1395 18,5

6,3 JRRH1363 20,7

7,1 JRRH1371 23,2

*

*

*

*

*

8,8

10,0

152,4 x 6,3

10,0

159,0 x 6,3

8,8

JRRH1388

JRRH1310

JRRH1563

JRRH1510

JRRH156

JRRH1588

28,4

32,0

22,7

35,1

23,7

32,6

168,3 x 5,6 JRRH1656 22,5

6,3 JRRH1663 25,1

7,1 JRRH1671 28,2

* 8,8

10,0

JRRH1688

JRRH1610

34,6

39,0

*

*

*

*

*

*

177,8 x 10,0

193,7 x 8,0

10,0

12,5

203,0 x 10,0

219,1 x 8,8

10,0

JRRH1710

JRRH1980

JRRH1910

JRRH1912

JRRH2010

JRRH2188

JRRH2110

41,4

36,6

45,3

55,9

47,6

45,6

51,6

*

*

*

244,5 x 10,0

298,5 x 12,5

323,9 x 12,5

JRRH2410

JRRH2912

JRRH3212

57,8

88,2

96,0

* Saves

91


Varmvalsede emnerør, sømløse

Min. kvalitetsniveau 355 N/mm2 (ST52)

Tolerancer efter EN 10294-1:2005,


I længder a 5 - 6,5 meter

JRRE

92

mm Vare nr.

ca. kg

pr. m

30 x 15 JRRE3015 4,8

20 JRRE3020 3,8

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

35 x 20

25

40 x 25

30

45 x 25

50 x 30

35

55 x 30

35

60 x 35

65 x 40

50

70 x 40

45

50

75 x 45

80 x 45

50

55

65

JRRE3520

JRRE3525

JRRE4025

JRRE4030

JRRE4525

JRRE5030

JRRE5035

JRRE5530

JRRE5535

JRRE6035

JRRE6540

JRRE6550

JRRE7040

JRRE7045

JRRE7050

JRRE7545

JRRE8045

JRRE8050

JRRE8055

JRRE8065

5,9

5,0

7,0

5,8

9,80

11,8

9,8

15,50

13,6

16,9

19,3

13,7

23

20,4

17,8

24,9

30,1

27,2

24

16,8

Koldformede U-profiler,

ligesidede

St. 37-2/S235JRG2


eller EN 10162


JSB

mm Vare nr.

ca. kg

pr. m

15 x 15 x 15 x 1,5 JSB 6615 0,47

2,0 JSB 6620 0,61

20 x 20 x 20 x 1,5 JSB 2215 0,65

2,0 JSB 222 0,84

22 x 22 x 22 x 1,5 JSB 4415 0,72

25 x 25 x 25 x 1,5 JSB 7715 0,83

2,0 JSB 7720 1,08

3,0 JSB 773 1,55

mm Vare nr.

ca. kg

pr. m

*

*

*

*

*

*

*

*

*

*

*

*

*

*

• *

*

*

*

*

*

*

*

85 x 50

55

90 x 55

60

65

75

95 x 55

70

80

100 x 60

65

70

75

85

105 x 60

65

75

110 x 80

90

115 x 65

80

120 x 90

JRRE8550

JRRE8555

JRRE9055

JRRE9060

JRRE9065

JRRE9075

JRRE9555

JRRE9570

JRRE9580

JRRE10060

JRRE10065

JRRE10070

JRRE10075

JRRE10085

JRRE10560

JRRE10565

JRRE10575

JRRE11080

JRRE11090

JRRE11565

JRRE11580

JRRE12090

32,5

25,8

34,7

31,2

27,3

19

40,7

29,2

20,7

44

40,2

36

31,5

21,8

50,7

46,8

38,2

40,3

29,7

61

47,6

44,7

mm Vare nr.

ca. kg

pr. m

30 x 30 x 30 x 1,5 JSB 3315 1,00

2,0 JSB 3320 1,32

3,0 JSB 3330 1,88

35 x 35 x 35 x 2,0 JSB 8820 1,56

38 x 38 x 38 x 3,0 JSB 2230 2,46

4,0 JSB 2240 3,32

40 x 40 x 40 x 2,0 JSB 442 1,80

3,0 JSB 4430 2,60

mm Vare nr.

ca. kg

pr. m

• *

*

*

*

*

*

*

*

*

*

*

• *

*

*

*

*

*

• *

*

*

125 x 75

85

95

100

130 x 75

95

140 x 85

105

115

150 x 85

125

160 x 95

105

115

125

135

170 x 145

180 x 130

155

190 x 165

JRRE12575

JRRE12585

JRRE12595

JRRE125100

JRRE13075

JRRE13095

JRRE140105

JRRE14085

JRRE140115

JRRE15085

JRRE150125

JRRE16095

JRRE160105

JRRE160115

JRRE160125

JRRE160130

JRRE170145

JRRE180130

JRRE180155

JRRE190165

68,4

58,5

47,3

41,1

77

56

84,8

61,2

47,3

103,8

51,7

112,7

100,5

86,7

71,6

55,2

60,8

108

64,5

68,8

* 250 x 205 JRRE250205 160,9

• Lagerføres kun i lgd. à 4 - 5,5 meter

* Saves

mm Vare nr.

ca. kg

pr. m

4,0 JSB 444 3,38

50 x 50 x 50 x 3,0 JSB 5530 3,32

4,0 JSB 5540 4,35

60 x 60 x 60 x 4,0 JSB 6640 5,26

100 x 100 x 100 x 4,0 JSB 114 9,03

Koldformede U-profiler,

uligesidede

St. 37-2/S235JRG2




JSB

mm Vare nr.

ca. kg

pr. m

13 x 26 x 13 x 2,0 JSB 4820 0,72

15 x 30 x 15 x 1,5 JSB 6315 0,64

2,0 JSB 6320 0,84

20 x 40 x 20 x 2,0 JSB 2420 1,14

3,0 JSB 2430 1,66

23 x 20 x 23 x 3,0 JSB 5230 1,42

25 x 50 x 25 x 3,0 JSB 7530 2,12

25 x 60 x 25 x 3,0 JSB 763 2,28

25 x 70 x 25 x 3,0 JSB 273 2,57

30 x 60 x 30 x 3,0 JSB 3630 2,60

30 x 85 x 30 x 5,0 JSB 345 5,17

40 x 30 x 40 x 2,0 JSB 432 1,59

3,0 JSB 433 2,37

40 x 50 x 40 x 3,0 JSB 453 2,86

Koldformede vinkelprofiler,

ligesidede

St. 37-2/S235JRG2




JSA


15 x 15 x 1,5 JSA 6615 0,32

20 x 20 x 1,5 JSA 2215 0,44

2,0 JSA 222 0,57

25 x 25 x 1,5 JSA 7715 0,55

2,0 JSA 7720 0,74

3,0 JSA 773 1,07

Koldformede vinkelprofiler,

uligesidede

St. 37-2/S235JRG2




JSA


30 x 20 x 2,0 JSA 3220 0,74

40 x 20 x 2,0 JSA 4220 0,89

50 x 30 x 3,0 JSA 5330 1,78

60 x 40 x 3,0 JSA 6430 2,25

70 x 50 x 4,0 JSA 754 3,54

mm Vare nr.

ca. kg

pr. m

40 x 60 x 40 x 3,0 JSB 4630 3,08

4,0 JSB 4640 4,00

40 x 70 x 40 x 4,0 JSB 474 4,32

40 x 80 x 40 x 3,0 JSB 4830 3,56

4,0 JSB 4840 4,62

50 x 70 x 50 x 4,0 JSB 5740 4,96

50 x 80 x 50 x 4,0 JSB 5840 5,28

5,0 JSB 5850 6,44

50 x 100 x 50 x 4,0 JSB 5140 5,90

5,0 JSB 5150 7,24

60 x 120 x 60 x 4,0 JSB 6340 7,14

5,0 JSB 6350 8,77

6,0 JSB 6360 10,4

60 x 140 x 60 x 4,0 JSB 6540 7,80


30 x 30 x 1,5 JSA 3315 0,67

2,0 JSA 3320 0,89

3,0 JSA 333 1,30

40 x 40 x 3,0 JSA 4430 1,77

4,0 JSA 444 2,27

50 x 50 x 3,0 JSA 5530 2,25

mm Vare nr.

ca. kg

pr. m

6,0 JSB 6560 11,3

60 x 180 x 60 x 4,0 JSB 694 9,03

6,0 JSB 696 13,2

70 x 50 x 70 x 4,0 JSB 754 5,57

75 x 100 x 75 x 5,0 JSB 715 8,83

75 x 150 x 75 x 5,0 JSB 765 11,2

75 x 200 x 75 x 6,0 JSB 336 15,6

80 x 170 x 80 x 6,0 JSB 886 14,4

80 x 180 x 80 x 6,0 JSB 896 14,9

80 x 200 x 80 x 6,0 JSB 826 16,0


4,0 JSA 5540 2,91

60 x 60 x 4,0 JSA 664 3,54

93


Koldformede C-profiler

St. 37-2/S235JRG2




JSDC

94

mm Vare nr.

ca. kg

pr. m

28 x 15 x 8,0 x 2,0 JSDC1682 0,92

30 x 15 x 8,5 x 2,0 JSDC3642 0,99

30 x 30 x 10,0 x 2,0 JSDC3312 1,53

40 x 40 x 12,5 x 4,0 JSDC4484 3,50

Koldformede løbeskinneprofiler

St. 37-2/S235JRG2

JSDL


51 x 43 x 2,5 JSDL4643 3,14

67 x 57 x 3,5 JSDL6157 5,43

mm Vare nr.

ca. kg

pr. m

70 x 70 x 25 x 4,0 JSDC7774 7,39

80 x 40 x 15,0 x 3,0 JSDC8430 4,19

100 x 50 x 15,0 x 3,0 JSDC1563 4,91

Produkt Aktuel norm Kvalitet Gammel norm Kvalitet

Varmformede konstruktionsrør (RHS) EN 10210-1/2 S355 J2H DIN 59410 St. 52-3

Koldformede konstruktionsrør (RHP) EN 10219-1/2 S235 JRH DIN 59411 RSt 37-2

S275 JOH St 44-2

S355 J2H St 52-3

S420MH

S460MH

Præcisionsstålrør - hovedgruppe

Runde svejste EN 10305-3 E155 DIN 2394 St 33

Firkantede, ovale + andre former EN 10305-5 E190 DIN 2395 RSt 34-2

E195 RSt 37-2

E220 St 44-2

E235 St 52-3

E260

E275

E320

E355

E370

E420

Koldtrukne - svejste EN 10305-2 E155 DIN 2393 RSt 34-2

E215 RSt 37-2

E235 St 44-2

E275 St 52-3

E355

Koldtrukne - sømløse EN 10305-1 E215 DIN 2391 St 35

E235 St 45

E355 St 52

Gevindrør - hovedgruppe

Lette EN 10255 S 195T ISO L II TW.O

Medium DIN 2440 St 33-2

Svære DIN 2441 St 33-2

Galvanisering EN 10240 DIN 2444

Mediebærende rør (HF-svejste) EN 10217-1 P195 TR1 DIN 2458/1626 St. 37.0

P195 TR2 St. 44.0

P235 TR1 St. 52.0

P235 TR2

P265 TR1

P265 TR2

Sømløse - sværvæggede EN 10297-1 E235 DIN 1629 St. 37.0

E275 St. 44.0

E315 St. 52.0

E355

Sømløse - kedelrør EN 10216-2 P195 GH DIN 2448/17175 St. 35.8/I

P235 GH St. 45.8/I

P265 GH

Sømløse - emnerør EN 10294-1 E355 ISO 2938 E355

E470

Åbne profiler EN 10162 S235 JRG2 DIN 59413 RSt. 37-2

95


Betegnelsen rustfrit stål dækker over en større gruppe legerede materialer,

der alle indeholder mindst 10,5 pct. krom. Rustfrit ståls ofte gode

korrosionsbestandighed hænger nøje sammen med mængden af krom

samt kroms evne til at danne en tynd passiv hinde af uopløselige oxider på

overfladen.

Skal stålet anvendes i mere aggressive eller forurenede miljøer, anbefales det

at anvende syrefast stål, der er en fælles betegnelse for rustfrit stål, der ud

over krom og nikkel også er legeret med molybdæn. Syrefast stål er ligesom

rustfrit austenitisk og umagnetisk.

Endelig findes der de varmebestandige kvaliteter, der alt efter legeringsforholdene

enten kan være ferritiske eller austenitiske. De mest varmebestandige

kvaliteter har skalningstemperatur på op til ca. 1.150-1.200 °C.

De fire primære typer rustfrit stål

- Austenitisk

- Ferritisk

- Austenitisk-Ferritisk (Duplex)

- Martensitisk

Austenitiske rustfrit stål kvaliteter er de mest anvendte typer med et typisk

indhold på 18 pct. Cr og ca. 8 pct. Ni, heraf betegnelsen 18/8 stål. Austenitisk

rustfrit stål er umagnetisk og kan ikke hærdes ved varmebehandling. De har

en god korrosions- og varmebestandighed samt gode mekaniske egenskaber.

De anvendes primært til indendørs formål.

Ferritiske stål kvaliteter indeholder Cr men intet Ni. De er magnetiske og

kan ikke varmebehandles. Formbarheden er ikke så god som de austenitiske

kvaliteter. Ferritiske kvaliteter har generelt lavere korrosionsbestandighed og er

væsentlig sværere at svejse i end austenistiske. Ferritiske ståltyper har større

mekaniske styrker og lader sig kun i ganske ringe grad deformationshærde.

96

RUSTFRIT STÅL

De anvendes primært til indendørs formål.

Austenitisk-Ferritiske kvaliteter – også kaldet Duplex – kombinerer både

egenskaberne for ferritiske og austenitiske kvaliteter. De indeholder typisk et

højt indhold af Cr, moderat indhold af Ni og variabelt indhold af Mo. Duplex

kvaliteter har god til meget god korrosionsbestandighed og har næsten dobbelt

(styrke) sammenlignet med austenistiske kvaliteter.

Martensitiske kvaliteter har et Cr indhold på ca. 11-13 pct., men intet Ni. De er

magnetiske og kan varmebehandles og hærdes. De fremstår desuden med en

høj hårdhed. Korrosionsbestandigheder er moderat. Anvendes ofte til knive.

Egenskaber ved rustfrie, syre- og varmfaste kvaliteter

- Korrosionsbestandigt

- Varmebestandigt

- Sejt

- Formbart

- Svejsbart

- Hærdbart

- Rengøringsvenligt

- Hygiejnisk

- Miljøvenligt

- Langtidsholdbart

- Optisk flot

De primære produktgrupper under rustfrit stål er :

- Koldbåndvalsede coils, spaltbånd og plader, i finish 2B, blankglødede, slebne

eller børstede

- Varmbåndvalsede coils eller plader

- Kvartovalsede plader

- Dørkplader

Foto: Lemvigh-Müller

- Rundstål bejdset/skaldrejet, blanktrukket eller slebet, i let bearbejdelig

udførelse

- Ribbet armeringsstål, i ringe, lige længder eller net

- Fladstål, valset og klippet, bejdset eller slebet

- Vinkel-, firkant- og sekskantstål

- Firkantrør, børstede eller slebne

- Industrirør, bejdsede/blankglødede

- Mejerirør, bejdsede/blankglødede eller slebne

- Svejse- og gevindfittings

Svejsning af rustfrit stål

Rustfrie ståltyper er normalt inddelt i forskellige grupper afhængig af deres

mikrostruktur. Typen af svejsning af rustfri stål afhænger af mikrostrukturen.

Ved svejsning af rustfrit stål er det tilrådeligt at følge de generelle retningslinjer

gældende for den aktuelle type stål, f.eks. austenitisk, ferritisk.

På grund af den kemiske sammensætning har rustfri stål en højere termisk

forlængelse end ulegeret stål. Dette kan øge svejsedeformeringen. Afhængig

af svejsemetallets mikrostruktur er de mere følsomme overfor varmesprækker

og følsomme overfor interkrystallitisk korrosion i forhold til ulegeret stål.

Som hovedregel skal rustfri stål svejses med en noget lavere varme i forhold

til ulegeret stål.

Rustfri stål kan svejses med de mest gængse svejsemetoder. Svejsning med

oxy-acetylen frarådes dog på grund af en ophobning af kulstof. Yderligere

information findes i Europæisk standard dokument, EN 1011-3 eller i vores

svejsehåndbog.

En fundamental forskel i svejsning af rustfri stål i forhold til ulegeret stål, er

behovet for den efterfølgende rengøring. Elementer i svejst rustfri stål, som er

udsat for våd korrosion, kræver normalt, at man fjerner svejse-oxyder, slagger

og anden forurening af overfladen.

97

Rustfrit stål

Rustfrie stålplader

W. 1. 4301/Tp. 304,

koldvalsede, glødede og bejdsede, finish 2B

Tolerance: EN 10259/DS/EN Iso 9445: 2006


RAKB

98


pr. stk.

2000 x 1000 x 0,40 RAKB2104 6,40

0,50 RAKB2105 8,00

0,60 RAKB2106 9,60

0,70 RAKB2107 11,2

0,80 RAKB2108 12,8

0,90 RAKB2109 14,4

1,00 RAKB211 16,0

1,25 RAKB2112 20,0

1,50 RAKB2115 24,0

2,00 RAKB212 32,0

2,50 RAKB2125 40,0

3,00 RAKB213 48,0

4,00 RAKB214 64,0

5,00 RAKB215 80,0

6,00 RAKB216 96,0

2500 x 1250 x 0,50 RAKB7805 12,5

0,60 RAKB7806 15,0

0,70 RAKB7807 17,5

0,80 RAKB7808 20,0

0,90 RAKB7809 22,5


W.1. 4301/Tp. 304,


med UV-bestandig PE-folie 1/side



RAKB

mm Vare nr.

ca. kg

pr. stk.

2000 x 1000 x 1,00 RAKBF211 16,0

1,25 RAKBF218 20,0

1,50 RAKBF216 24,0

2,00 RAKBF212 32,0

2,50 RAKBF217 40,0

3,00 RAKBF213 48,0

2500 x 1250 x 1,00 RAKBF781 25,0

1,25 RAKBF788 31,3


W.1. 4301/Tp. 304,

1/s Scotch Bright/tørbørstet

med UV-bestandig laserfolie



RATB

mm Vare nr.

ca. kg

pr. stk.

2000 x 1000 x 0,80 RATB2108 12,8

1,00 RATB211 16,0

1,25 RATB2112 20,0

1,50 RATB2115 24,0

2,00 RATB212 32,0

2500 x 1250 x 0,60 RATB7806 15,0


pr. stk.

1,00 RAKB781 25,0

1,25 RAKB7812 31,3

1,50 RAKB7815 37,5

2,00 RAKB782 50,0

2,50 RAKB7825 62,5

3,00 RAKB783 75,0

4,00 RAKB784 100

5,00 RAKB785 125

6,00 RAKB786 150

3000 x 1000 x 1,00 RAKB311 24,0

1,25 RAKB3112 30,0

1,50 RAKB3115 36,0

2,00 RAKB312 48,0

3,00 RAKB313 72,0

3000 x 1250 x 0,80 RAKB3808 24,0

1,50 RAKB3815 45,0

2,00 RAKB382 60,0

2,50 RAKB3825 75,0

3,00 RAKB383 90,0

3000 x 1500 x 0,80 RAKB3608 28,8

mm Vare nr.

ca. kg

pr. stk.

1,50 RAKBF786 37,5

2,00 RAKBF782 50,0

2,50 RAKBF787 62,5

3,00 RAKBF783 75,0

4,00 RAKBF784 100

3000 x 1500 x 1,00 RAKBF361 36,0

1,25 RAKBF368 45,0

1,50 RAKBF366 54,0

mm Vare nr.

ca. kg

pr. stk.

0,80 RATB7808 20,0

1,00 RATB781 25,0

1,50 RATB7815 37,5

2,00 RATB782 50,0

3000 x 1500 x 1,00 RATB361 36,0

1,50 RATB3615 54,0


pr. stk.

1,00 RAKB361 36,0

1,25 RAKB3612 45,0

1,50 RAKB3615 54,0

2,00 RAKB362 72,0

2,50 RAKB3625 90,0

3,00 RAKB363 108

4,00 RAKB364 144

5,00 RAKB365 180

6,00 RAKB366 216

8,00 RAKB368 288

4000 x 2000 x 1,50 RAKB4215 96,0

2,00 RAKB422 128

2,50 RAKB4225 160

3,00 RAKB423 192

4,00 RAKB424 256

5,00 RAKB425 320

6,00 RAKB426 384

mm Vare nr.

ca. kg

pr. stk.

2,00 RAKBF362 72,0

2,50 RAKBF367 90,0

3,00 RAKBF363 108

4,00 RAKBF364 144

4000 x 2000 x 1,50 RAKBF426 96,0

2,00 RAKBF422 128

3,00 RAKBF423 192

mm Vare nr.

ca. kg

pr. stk.

2,00 RATB362 72,0


W.1. 4301/Tp. 304,

koldvalsede, glødede og bejdsede

1/s finslebne med UV-bestandig laserfolie



RASB

mm Vare nr.

ca. kg

pr. stk.

2000 x 1000 x 0,70 RASB2107 11,2

0,80 RASB2108 12,8

0,90 RASB2109 14,4

1,00 RASB211 16,0

1,25 RASB2112 20,0

1,50 RASB2115 24,0

2,00 RASB212 32,0

2,50 RASB2125 40,0

3,00 RASB213 48,0

2500 x 1250 x 0,70 RASB7807 17,5


W.1. 4301/Tp. 304,

koldvalsede, blankglødede finish 2R/BA

Med UV-bestandig PE-folie 1/side



RABB

mm Vare nr.

ca. kg

pr. stk.

2000 x 1000 x 0,50 RABB2105 8,00

0,60 RABB2106 9,60

0,70 RABB2107 11,2

0,80 RABB2108 12,8


W.1. 4541/Tp. 321




RAKE

mm Vare nr.

ca. kg

pr. stk.

2500 x 1250 x 1,00 RAKE781 25,0

1,50 RAKE7815 37,5

2,00 RAKE782 50,0

3000 x 1500 x 1,00 RAKE361 1,00

1,50 RAKE3615 54,0

2,00 RAKE362 72,0

Syrefaste stålplader

W.1. 4404/Tp. 316L

koldvalsede, glødede og bejdsede

1/side finslebne med UV-bestandig laserfolie


Certifikat 2.2./EN 10204

RBSR

mm Vare nr.

ca. kg

pr. stk.

2000 x 1000 x 1,50 RBSR2115 24,0

2500 x 1250 x 1,50 RBSR7815 37,5

mm Vare nr.

ca. kg

pr. stk.

0,80 RASB7808 20,0

0,90 RASB7809 22,5

1,00 RASB781 25,0

1,25 RASB7812 31,3

1,50 RASB7815 37,5

2,00 RASB782 50,0

2,50 RASB7825 62,5

3,00 RASB783 75,0

3000 x 1000 x 1,00 RASB311 24,0

1,25 RASB3112 30,0

mm Vare nr.

ca. kg

pr. stk.

1,00 RABB211 16,0

1,25 RABB2112 20,0

2500 x 1250 x 1,00 RABB781 25,0

1,25 RABB7812 31,2

mm Vare nr.

ca. kg

pr. stk.

3,00 RAKE363 108

5,00 RAKE365 180

6,00 RAKE366 216

mm Vare nr.

ca. kg

pr. stk.

3000 x 1500 x 1,00 RBSR361 36,0

1,50 RBSR3615 54,0

mm Vare nr.

ca. kg

pr. stk.

3000 x 1250 x 1,00 RASB381 30,0

1,25 RASB3812 37,5

1,50 RASB3815 45,0

3000 x 1500 x 1,00 RASB361 36,0

1,25 RASB3612 45,0

1,50 RASB3615 54,0

2,00 RASB362 72,0

3,00 RASB363 108

4000 x 1500 x 1,50 RASB4615 72,0

mm Vare nr.

ca. kg

pr. stk.

1,50 RABB7815 37,5

2,00 RABB782 50,0

mm Vare nr.

ca. kg

pr. stk.

2,00 RBSR362 72,0

99

Rustfrit stål


W.1. 4404/Tp. 316L




RBKR

mm Vare nr.

ca. kg

pr. stk.

2000 x 1000 x 0,50 RBKR2105 8,00

0,60 RBKR2106 9,60

0,70 RBKR2107 11,2

0,80 RBKR2108 12,8

1,00 RBKR211 16,0

1,25 RBKR2112 20,0

1,50 RBKR2115 24,0

2,00 RBKR212 32,0

2,50 RBKR2125 40,0

3,00 RBKR213 48,0

4,00 RBKR214 64,0

5,00 RBKR215 80,0

6,00 RBKR216 96,0

2500 x 1250 x 0,70 RBKR7807 10,2


W.1. 4404/Tp. 316L


med UV-bestandig PE-folie 1/side



RBKRF

mm Vare nr.

ca. kg

pr. stk.

2000 x 1000 x 1,00 RBKRF211 16,0

1,50 RBKRF216 24,0

2,00 RBKRF212 32,0

3,00 RBKRF213 48,0

2500 x 1250 x 1,00 RBKRF781 25,0

1,25 RBKRF788 31,2


W.1. 4571/Tp. 316 Ti




RBKT

mm Vare nr.

ca. kg

pr. stk.

2000 x 1000 x 2,00 RBKT212 32,00

3,00 RBKT213 48,0

2500 x 1250 x 1,00 RBKT781 25,0

1,50 RBKT7815 37,5

2,00 RBKT782 50,0

3,00 RBKT783 75,0

100

mm Vare nr.

ca. kg

pr. stk.

0,80 RBKR7808 20,0

1,00 RBKR781 25,0

1,25 RBKR7812 31,3

1,50 RBKR7815 37,5

2,00 RBKR782 50,0

2,50 RBKR7825 62,5

3,00 RBKR783 75,0

4,00 RBKR784 100

5,00 RBKR785 125

6,00 RBKR786 150

3000 x 1250 x 1,50 RBKR3815 45,0

2,00 RBKR382 60,0

3000 x 1500 x 1,00 RBKR361 36,0

1,25 RBKR3612 45,0

mm Vare nr.

ca. kg

pr. stk.

1,50 RBKRF786 37,5

2,00 RBKRF782 50,0

3,00 RBKRF783 75,0

3000 x 1500 x 1,25 RBKRF368 45,0

1,50 RBKRF366 54,0

2,00 RBKRF362 72,0

mm Vare nr.

ca. kg

pr. stk.

4,00 RBKT784 100

5,00 RBKT785 125

6,00 RBKT786 150

3000 x 1500 x 1,00 RBKT361 36,0

1,50 RBKT3615 54,0

2,00 RBKT362 72,0

mm Vare nr.

ca. kg

pr. stk.

1,50 RBKR3615 54,0

2,00 RBKR362 72,0

2,50 RBKR3625 90,0

3,00 RBKR363 108

4,00 RBKR364 144

5,00 RBKR365 180

6,00 RBKR366 216

4000 x 2000 x 2,00 RBKR422 128

2,50 RBKR4225 160

3,00 RBKR423 192

4,00 RBKR424 256

5,00 RBKR425 320

6,00 RBKR426 384

mm Vare nr.

ca. kg

pr. stk.

3,00 RBKRF363 108

4000 x 2000 x 2,00 RBKRF422 128

3,00 RBKRF423 192

mm Vare nr.

ca. kg

pr. stk.

3,00 RBKT363 108

4,00 RBKT364 144

5,00 RBKT365 180

6,00 RBKT366 216

Varmebestandige stålplader, 253 MA

Glødede

6 mm overflade 1D

Tolerance: EN 10051


RCVL

mm Vare nr.

ca. kg

pr. stk.

2500 x 1250 x 1,50 RCVL7815 38,5

2,00 RCVL782 50,0

3,00 RCVL783 75,0

3000 x 1500 x 2,00 RCVL362 72,0

3,00 RCVL363 108

4,00 RCVL364 144


W.1. 4301/Tp.304

varmvalsede, glødede og bejdsede, finish 1D

Tolerance: EN 10051 - < 12 mm

Tolerance: EN 10029 - >_ 12 mm


RAVB

mm Vare nr.

ca. kg

pr. stk.

2000 x 1000 x 3 RAVB213 48,0

4 RAVB214 64,0

5 RAVB215 80,0

6 RAVB216 96,0

8 RAVB218 128

10 RAVB2110 160

12 RAVB2112 192

15 RAVB2115 240

20 RAVB2120 320

25 RAVB2125 400

30 RAVB2130 480

50 RAVB2150 800

2500 x 1250 x 3 RAVB783 75,0

4 RAVB784 100

5 RAVB785 125

6 RAVB786 150

Rustfrie dørkplader

Mandorla”

W.1. 4301/Tp. 304,

(tåremønster) varmvalsede, glødede og bejdsede


RADD

mm Vare nr.

ca. kg

pr. stk.

2000 x 1000 x 3,0 RADD213 58,0

5,0 RADD215 88,0

2500 x 1250 x 3,0 RADD783 91,0

5,0 RADD785 138

3000 x 1000 x 3,0 RADD313 87,0

3000 x 1250 x 3,0 RADD383 109

3000 x 1500 x 5,0 RADD365 198

mm Vare nr.

ca. kg

pr. stk.

5,00 RCVL365 180

6,00 RCVL366 216

8,00 RCVL368 288

10,00 RCVL3610 360

12,00 RCVL3612 432

mm Vare nr.

ca. kg

pr. stk.

8 RAVB788 200

10 RAVB7810 250

12 RAVB7812 300

15 RAVB7815 375

20 RAVB7820 500

25 RAVB7825 625

3000 x 1500 x 3 RAVB363 108

4 RAVB364 144

5 RAVB365 180

6 RAVB366 216

8 RAVB368 288

10 RAVB3610 360

12 RAVB3612 432

15 RAVB3615 540

20 RAVB3620 720

25 RAVB3625 900

mm Vare nr.

ca. kg

pr. stk.

30 RAVB3630 1080

35 RAVB3635 1260

40 RAVB3640 1440

45 RAVB3645 1620

50 RAVB3650 1800

4000 x 2000 x 5 RAVB425 320

6 RAVB426 384

8 RAVB428 512

10 RAVB4210 640

12 RAVB4212 768

15 RAVB4215 960

20 RAVB4220 1280

25 RAVB4225 1600

30 RAVB4230 1920

40 RAVB4240 2560

101

Rustfrit stål


W.1. 4404/Tp. 316 L

varmvalsede, glødede og bejdsede, finish 1D

Tolerance: EN 10051 - < 12 mm

Tolerance: EN 10029 - >_ 12 mm


RBVR

mm Vare nr.

ca. kg

pr. stk.

2000 x 1000 x 6 RBVR216 96,0

8 RBVR218 128

10 RBVR2110 160

12 RBVR2112 192

15 RBVR2115 240

20 RBVR2120 320

25 RBVR2125 400

30 RBVR2130 480

2500 x 1250 x 6 RBVR786 150

8 RBVR788 200

10 RBVR7810 250

12 RBVR7812 300

Rustfrie coils

W.1. 4301/TP. 304

koldvalsede, glødede og bejdsede, finish 2 B

Tolerance: EN 10259 / DS / EN ISO 9445: 2006


I coils à 250 kg

RAKB

102

mm Vare nr.

1500 x 2,0 RAKB152

2,5 RAKB1525

3,0 RAKB153

Rustfrit fladstål

W.1. 4301/Tp. 304,

tolerancer efter DIN 1017

slebet 2 sider m/korn 180/220


Farvemarkering: Sort

RFKS


30 x 3 RFKS303 0,71

40 RFKS403 0,94

30 x 4 RFKS304 0,94

40 RFKS404 1,26

50 RFKS504 1,57

20 x 5 RFKS205 0,79

25 RFKS255 0,98

30 RFKS305 1,18

mm Vare nr.

ca. kg

pr. stk.

15 RBVR7815 375

20 RBVR7820 500

25 RBVR7825 625

3000 x 1500 x 5 RBVR365 180

6 RBVR366 216

8 RBVR368 288

10 RBVR3610 360

12 RBVR3612 432

15 RBVR3615 540

20 RBVR3620 720

25 RBVR3625 900

30 RBVR3630 1080


40 RFKS405 1,57

50 RFKS505 1,96

60 RFKS605 2,36

40 x 6 RFKS406 1,88

50 RFKS506 2,36

30 x 8 RFKS308 1,88

40 RFKS408 2,51

50 RFKS508 3,14

mm Vare nr.

ca. kg

pr. stk.

35 RBVR3635 1260

40 RBVR3640 1440

45 RBVR3645 1620

50 RBVR3650 1800

4000 x 2000 x 5 RBVR425 320

6 RBVR426 384

8 RBVR428 512

10 RBVR4210 640

12 RBVR4212 768

15 RBVR4215 960

20 RBVR4220 1280


60 RFKS608 3,77

40 x 10 RFKS4010 3,14

50 RFKS5010 3,96

60 RFKS6010 4,72


W.1. 4301/Tp. 304,


klippet, rettet og afgratet


Farvemarkering: Gul

RFKF


15 x 3 RFKF153 0,35

20 RFKF203 0,47

25 RFKF253 0,59

30 RFKF303 0,71

40 RFKF403 0,94

50 RFKF503 1,18

15 x 4 RFKF154 0,47

20 RFKF204 0,63

25 RFKF254 0,79

30 RFKF304 0,94

35 RFKF354 1,10

40 RFKF404 1,26

50 RFKF504 1,57

15 x 5 RFKF155 0,59

20 RFKF205 0,79

25 RFKF255 0,98

30 RFKF305 1,18

35 RFKF355 1,37

40 RFKF405 1,57

45 RFKF455 1,77

50 RFKF505 1,96

60 RFKF605 2,36


W.1. 4301/Tp. 304,

tolerancer efter DIN 1017/ EN 10058

varmvalset, glødet og bejdset

Certifikat. 3.1B/EN 10204

Farvemarkering: Rød

RFVF


20 x 3 RFVF203 0,47

30 RFVF303 0,71

30 x 4 RFVF304 0,94

40 RFVF404 1,26

20 x 5 RFVF205 0,79

25 RFVF255 0,98

30 RFVF305 1,18

35 RFVF355 1,37

40 RFVF405 1,57

50 RFVF505 1,96

20 x 6 RFVF206 0,94

25 RFVF256 1,18

30 RFVF306 1,41

40 RFVF406 1,88

50 RFVF506 2,36

60 RFVF606 2,83

70 RFVF706 3,30

80 RFVF806 3,77

100 RFVF1006 4,71

15 x 8 RFVF158 0,94

20 RFVF208 1,26

25 RFVF258 1,57

30 RFVF308 1,88

35 RFVF358 2,20

40 RFVF408 2,51

50 RFVF508 3,14


75 RFKF755 2,94

80 RFKF805 3,20

100 RFKF1005 3,93

15 x 6 RFKF156 0,71

20 RFKF206 0,94

25 RFKF256 1,18

30 RFKF306 1,41

35 RFKF356 1,65

40 RFKF406 1,88

50 RFKF506 2,36

60 RFKF606 2,83

70 RFKF706 3,30

80 RFKF806 3,77

100 RFKF1006 4,71

30 x 8 RFKF308 1,88

35 RFKF358 2,20

40 RFKF408 2,51

45 RFKF458 2,83

50 RFKF508 3,14

60 RFKF608 3,77

70 RFKF708 4,40

80 RFKF808 5,02


60 RFVF608 3,77

70 RFVF708 4,40

80 RFVF808 5,02

100 RFVF1008 6,28

20 x 10 RFVF2010 1,57

25 RFVF2510 1,96

30 RFVF3010 2,36

35 RFVF3510 2,75

40 RFVF4010 3,14

50 RFVF5010 3,93

60 RFVF6010 4,71

70 RFVF7010 5,50

75 RFVF7510 5,89

80 RFVF8010 6,28

90 RFVF9010 7,07

100 RFVF1010 7,85

120 RFVF1210 9,42

20 x 12 RFVF2012 1,88

25 RFVF2512 2,36

30 RFVF3012 2,83

40 RFVF4012 3,77

50 RFVF5012 4,71

60 RFVF6012 5,65

70 RFVF7012 6,60

80 RFVF8012 7,54

100 RFVF1012 9,42


90 RFKF908 5,65

100 RFKF1008 6,28

125 RFKF1258 7,85

30 x 10 RFKF3010 2,36

40 RFKF4010 3,14

45 RFKF4510 3,53

50 RFKF5010 3,93

60 RFKF6010 4,71

70 RFKF7010 5,50

75 RFKF7510 5,89

80 RFKF8010 6,28

90 RFKF9010 7,07

100 RFKF1010 7,85

125 RFKF1210 9,82

150 RFKF1510 11,8

50 x 12 RFKF5012 4,71

60 RFKF6012 5,65

100 RFKF1012 9,42

125 RFKF1212 11,8

150 RFKF1512 14,1

60 x 15 RFKF6015 7,07

150 RFKF1515 17,7


25 x 15 RFVF2515 2,94

30 RFVF3015 3,53

40 RFVF4015 4,71

50 RFVF5015 5,89

60 RFVF6015 7,07

70 RFVF7015 8,24

80 RFVF8015 9,42

100 RFVF1015 11,8

30 x 20 RFVF3020 4,71

40 RFVF4020 6,28

50 RFVF5020 7,85

60 RFVF6020 9,42

70 RFVF7020 11,0

80 RFVF8020 12,6

100 RFVF1020 15,7

40 x 25 RFVF4025 7,85

50 RFVF5025 9,81

60 RFVF6025 11,8

70 RFVF7025 13,7

50 x 30 RFVF5030 11,8

60 RFVF6030 14,1

103

Rustfrit stål

Syrefast fladstål

W.1. 4404/Tp.316 L,


klippet, rettet og afgratet


Farvemarkering: Lilla

RGKF

104


15 x 3 RGKF153 0,35

25 RGKF253 0,59

30 RGKF303 0,71

20 x 4 RGKF204 0,63

25 RGKF254 0,79

30 RGKF304 0,94

40 RGKF404 1,26

20 x 5 RGKF205 0,79

25 RGKF255 0,98

30 RGKF305 1,18

35 RGKF355 1,37

40 RGKF405 1,57

50 RGKF505 1,96

60 RGKF605 2,36

Syrefast fladstål

W.1. 4404/Tp. 316 L,

tolerancer efter DIN 1017/EN 10058



Farvemarkering: Grøn

RGVF


20 x 8 RGVF208 1,26

25 RGVF258 1,57

30 RGVF308 1,88

40 RGVF408 2,51

50 RGVF508 3,14

60 RGVF608 3,77

70 RGVF708 4,40

80 RGVF808 5,02

25 x 10 RGVF2510 1,96

30 RGVF3010 2,36

40 RGVF4010 3,14

50 RGVF5010 3,93

Rustfrit vinkelstål

W.1. 4301/Tp. 304,





RFVL


20 x 20 x 3 RFVL203 0,88

25 x 25 x 3 RFVL253 1,12

4 RFVL254 1,45

30 x 30 x 3 RFVL303 1,36

4 RFVL304 1,78

35 x 35 x 4 RFVL354 2,10

40 x 40 x 4 RFVL404 2,42

5 RFVL405 2,97


25 x 6 RGKF256 1,18

30 RGKF306 1,41

40 RGKF406 1,88

50 RGKF506 2,36

60 RGKF606 2,83

70 RGKF706 3,30

80 RGKF806 3,77

100 RGKF1006 4,71

30 x 8 RGKF308 1,88

40 RGKF408 2,51

50 RGKF508 3,14

60 RGKF608 3,77

80 RGKF808 5,02

100 RGKF1008 6,28


80 RGVF8010 6,28

100 RGVF1010 7,85

20 x 12 RGVF2012 1,88

30 RGVF3012 2,83

40 RGVF4012 3,77

50 RGVF5012 4,71

60 RGVF6012 5,65

100 RGVF1012 9,42

30 x 15 RGVF3015 3,53

40 RGVF4015 4,71

50 RGVF5015 5,89

60 RGVF6015 7,07


50 x 50 x 5 RFVL505 3,77

6 RFVL506 4,47

60 x 60 x 6 RFVL606 5,42

70 x 70 x 7 RFVL707 7,38

80 x 80 x 8 RFVL808 9,66

100 x 100 x 10 RFVL101 15,1


30 x 10 RGKF3010 2,36

40 RGKF4010 3,14

50 RGKF5010 3,93

60 RGKF6010 4,71

70 RGKF7010 5,50

80 RGKF8010 6,28

100 RGKF1010 7,85

50 x 12 RGKF5012 4,71

80 RGKF8012 7,54

100 RGKF1012 9,42


80 RGVF8015 9,42

30 x 20 RGVF3020 4,71

40 RGVF4020 6,28

50 RGVF5020 7,85

60 RGVF6020 9,42

80 RGVF8020 12,6

100 RGVF1020 15,7

40 x 25 RGVF4025 7,85

Syrefast vinkelstål

W.1. 4404/Tp. 316 L,



Certifikat 3. 1B/EN 10204

Farvemarkering : Grøn

RGVL


20 x 20 x 3,0 RGVL203 0,88

25 x 25 x 3,0 RGVL253 1,12

30 x 30 x 3,0 RGVL303 1,36

4,0 RGVL304 1,78

35 x 35 x 4,0 RGVL354 2,00

40 x 40 x 4,0 RGVL404 2,42

Rustfrit rundstål

W.1. 4301/Tp. 304, blanktrukket/slebet

Tolerancer efter ISO h9/EN 10278


Farvemarkering: Aluminium

RFBR


2,0 RFBR2 0,03

2,5 RFBR205 0,04

3,0 RFBR3 0,06

3,5 RFBR305 0,08

4,0 RFBR4 0,10

5,0 RFBR5 0,15

• 6,0 RFBR6 0,22

7,0 RFBR7 0,30

• 8,0 RFBR8 0,40

9,0 RFBR9 0,50

• 10,0 RFBR10 0,62

11,0 RFBR11 0,75

• 12,0 RFBR12 0,89

12,7 RFBR1207 0,99

Rustfrit automatstål

W.1. 4305/Tp. 303, blanktrukket/slebet




RFTR


4,0 RFTR4 0,10

5,0 RFTR5 0,15

6,0 RFTR6 0,22

7,0 RFTR7 0,30

8,0 RFTR8 0,40

9,0 RFTR9 0,50

10,0 RFTR10 0,62

11,0 RFTR11 0,75

12,0 RFTR12 0,89

13,0 RFTR13 1,04


5,0 RGVL405 2,95

50 x 50 x 5,0 RGVL505 3,77

6,0 RGVL506 4,47

60 x 60 x 6,0 RGVL606 5,42

70 x 70 x 7,0 RGVL707 7,38

80 x 80 x 8,0 RGVL808 9,66


13,0 RFBR13 1,04

• 14,0 RFBR14 1,21

15,0 RFBR15 1,39

• 16,0 RFBR16 1,58

18,0 RFBR18 2,00

19,0 RFBR19 2,23

• 20,0 RFBR20 2,47

22,0 RFBR22 2,98

24,0 RFBR24 3,55

25,0 RFBR25 3,85

28,0 RFBR28 4,83

30,0 RFBR30 5,55

32,0 RFBR32 6,31

35,0 RFBR35 7,55


14,0 RFTR14 1,21

15,0 RFTR15 1,39

16,0 RFTR16 1,58

17,0 RFTR17 1,78

18,0 RFTR18 2,00

19,0 RFTR19 2,23

20,0 RFTR20 2,47

22,0 RFTR22 2,98

24,0 RFTR24 3,55

25,0 RFTR25 3,85


100 x 100 x 10 RGVL101 15,1


40,0 RFBR40 9,86

45,0 RFBR45 12,5

50,0 RFBR50 15,4

55,0 RFBR55 18,6

60,0 RFBR60 22,2

65,0 RFBR65 26,1

70,0 RFBR70 30,2

75,0 RFBR75 34,7

80,0 RFBR80 39,5

• Lagerføres også i 6 m



28,0 RFTR28 4,83

30,0 RFTR30 5,55

32,0 RFTR32 6,31

35,0 RFTR35 7,55

40,0 RFTR40 9,87

45,0 RFTR45 12,5

50,0 RFTR50 15,4

55,0 RFTR55 18,7

105

Rustfrit stål

Rustfrit automatstål

W.1. 4305/Tp. 303,

varmvalset, skaldrejet

Tolerancer efter DIN 1013/EN 10060/ISO K11/K12


Farvemarkering: Brun

RFVA

106


28 RFVA28 4,83

30 RFVA30 5,55

35 RFVA35 7,55

38 RFVA38 8,90


W.1. 4301/Tp. 304, centerless-slebet




RFCR


20 RFCR20 2,47

25 RFCR25 3,85

Syrefast rundstål

W.1. 4404/Tp. 316 L, blanktrukket/slebet


Certifikat 3. 1B/EN 10204


RGBR


4,0 RGBR4 0,10

5,0 RGBR5 0,15

• 6,0 RGBR6 0,22

7,0 RGBR7 0,30

• 8,0 RGBR8 0,40

• 10,0 RGBR10 0,62

• 12,0 RGBR12 0,89

14,0 RGBR14 1,21


W.1. 4301/Tp. 304,

tolerancer efter DIN 1013/ISO K11/K12

EN 10060/DIN 7527

varmvalset, skaldrejet, let bearbejdelig


Farvemarkering: Gul

RFVR


18 RFVR18M 2,00

25 RFVR25M 3,85

28 RFVR28M 4,83

30 RFVR30M 5,55

32 RFVR32M 6,31

35 RFVR35M 7,55

40 RFVR40M 9,86

42 RFVR42M 10,9

45 RFVR45M 12,5

50 RFVR50M 15,4

55 RFVR55M 18,6

60 RFVR60M 22,2


40 RFVA40 9,87

45 RFVA45 12,5

50 RFVA50 15,4

60 RFVA60 22,2


30 RFCR30 5,55

35 RFCR35 7,55

•

•


15,0 RGBR15 1,39

16,0 RGBR16 1,58

18,0 RGBR18 2,00

19,0 RGBR19 2,23

20,0 RGBR20 2,47

22,0 RGBR22 2,98

24,0 RGBR24 3,55

25,0 RGBR25 3,85


65 RFVR65M 26,1

70 RFVR70M 30,2

75 RFVR75M 34,7

80 RFVR80M 39,5

85 RFVR85M 44,5

90 RFVR90M 49,9

95 RFVR95M 55,6

100 RFVR100M 61,6

105 RFVR105M 68,0

110 RFVR110M 74,6

115 RFVR115M 81,5

120 RFVR120M 88,8


70 RFVA70 30,2

75 RFVA75 34,7


40 RFCR40 9,87

50 RFCR50 15,4


30,0 RGBR30 5,55

35,0 RGBR35 7,55

40,0 RGBR40 9,87

45,0 RGBR45 12,5

50,0 RGBR50 15,4

60,0 RGBR60 22,2

• Lagerføres også i 6 m



125 RFVR125M 96,3

130 RFVR130M 104

135 RFVR135M 112

140 RFVR140M 120

150 RFVR150M 138

160 RFVR160M 157

170 RFVR170M 178

180 RFVR180M 199

190 RFVR190M 222

200 RFVR200M 246

250 RFVR250M 385

300 RFVR300M 555


Syrefast rundstål

W.1. 4404/Tp. 316 L,

tolerancer efter DIN 1013/ISO K11/K12

EN 10060/DIN 7527

varmvalset, skaldrejet, let bearbejdelig



RGVR


25 RGVR25M 3,85

28 RGVR28M 4,83

30 RGVR30M 5,55

32 RGVR32M 6,31

35 RGVR35M 7,55

38 RGVR38M 8,90

40 RGVR40M 9,87

45 RGVR45M 12,5

50 RGVR50M 15,4

55 RGVR55M 18,6

Rustfrit firkantstål

W.1. 4301/Tp. 304,





RFV4


20 RFV420 3,14

25 RFV425 4,91

30 RFV430 7,07

35 RFV435 9,62

Rustfrit firkantstål

W.1. 4301/Tp. 304, koldtrukket

Tolerancer efter DIN 178/EN 10278


RFK4


6 RFK46 0,28

8 RFK48 0,50

10 RFK410 0,79

12 RFK412 1,13

Rustfrit automatstål,

sekskantet

W.1. 4305/Tp. 303, blanktrukket


Certifikat. 3.1B/EN 10204


RFT6


13 RFT613 1,15

14 RFT614 1,33

17 RFT617 1,97

19 RFT619 2,46

22 RFT622 3,29

24 RFT624 3,92

27 RFT627 4,96

30 RFT630 6,12


60 RGVR60M 22,2

65 RGVR65M 26,1

70 RGVR70M 30,2

75 RGVR75M 34,7

80 RGVR80M 39,5

85 RGVR85M 44,5

90 RGVR90M 49,9

100 RGVR100M 61,6

105 RGVR105M 68,0

120 RGVR120M 88,8


40 RFV440 12,6

50 RFV450 19,6

60 RFV460 28,3


15 RFK415 1,77

16 RFK416 2,01


32 RFT632 6,96

36 RFT636 8,81

41 RFT641 11,4

46 RFT646 14,4


125 RGVR125M 96,3

130 RGVR130M 104

140 RGVR140M 120

180 RGVR180M 199

190 RGVR190M 222

200 RGVR200M 246


107

Rustfrit stål

Syrefast sekskantstål

W.1. 4404/Tp. 316 L,

tolerancer efter ISO h11/EN 10278



RGV6

108


14 RGV614 1,33

17 RGV617 1,97

19 RGV619 2,46

22 RGV622 3,29

Rustfrie svejste stålrør

W.1. 4301/Tp. 304,

kvadratiske, uslebne

Certifikat 2.2/3.1./EN 10204

RIV4


15 x 15 x 1,00 RIV41510 0,45

1,50 RIV41515 0,64

20 x 20 x 1,25 RIV42012 0,78

1,50 RIV42015 0,89

2,00 RIV4202 1,16

25 x 25 x 1,25 RIV42512 0,93

1,50 RIV42515 1,17

2,00 RIV4252 1,48

30 x 30 x 1,25 RIV43012 1,13

1,50 RIV43015 1,42

2,00 RIV4302 1,80

3,00 RIV4303 3,36


W.1. 4301/Tp. 304,

rektangulære, uslebne,


RIVE


20 x 10 x 1,25 RIVE2112 0,55

30 x 15 x 1,50 RIVE3615 1,01

40 x 20 x 1,50 RIVE4215 1,43

2,00 RIVE422 1,80

50 x 25 x 1,50 RIVE5715 1,76

2,00 RIVE572 2,28

50 x 30 x 1,50 RIVE5315 1,85

2,00 RIVE532 2,40

60 x 30 x 1,50 RIVE6315 2,10

60 x 30 x 2,00 RIVE632 2,80


W.1. 4301/Tp. 304,

kvadratiske, udvendig finslebne korn 240


RIS4


15 x 15 x 1,50 RIS41515 0,64

20 x 20 x 1,25 RIS42012 0,78

1,50 RIS42015 0,89

20 x 20 x 2,00 RIS4202 1,16

25 x 25 x 1,25 RIS42512 0,93

25 x 25 x 1,50 RIS42515 1,17

2,00 RIS4252 1,48

30 x 30 x 1,25 RIS43012 1,13


24 RGV624 3,92

27 RGV627 4,96

30 RGV630 6,12

36 RGV636 8,81


35 x 35 x 1,50 RIV43515 1,60

2,00 RIV4352 2,12

40 x 40 x 1,50 RIV44015 1,87

2,00 RIV4402 2,50

3,00 RIV4403 3,56

4,00 RIV4404 4,52

50 x 50 x 1,50 RIV45015 2,35

2,00 RIV4502 3,12

3,00 RIV4503 4,54

4,00 RIV4504 5,77

5,00 RIV4505 7,41

60 x 60 x 2,00 RIV4602 3,70


60 x 40 x 1,50 RIVE6415 2,34

2,00 RIVE642 3,12

3,00 RIVE643 4,54

80 x 40 x 2,00 RIVE842 3,70

3,00 RIVE843 5,53

100 x 40 x 2,00 RIVE142 4,40

3,00 RIVE143 6,50

100 x 50 x 2,00 RIVE152 4,72

3,00 RIVE153 7,00

4,00 RIVE154 9,09


1,50 RIS43015 1,42

2,00 RIS4302 1,80

35 x 35 x 1,50 RIS43515 1,60

2,00 RIS4352 2,12

40 x 40 x 1,50 RIS44015 1,87

2,00 RIS4402 2,50

3,00 RIS4403 3,56

45 x 45 x 2,00 RIS4452 2,70


3,00 RIV4603 5,50

4,00 RIV4604 2,22

70 x 70 x 3,00 RIV4703 6,53

4,00 RIV4704 8,29

80 x 80 x 2,00 RIV4802 5,00

3,00 RIV4803 7,50

4,00 RIV4804 9,55

100 x 100 x 3,00 RIV41003 9,53

4,00 RIV41004 11,1

5,00 RIV41005 14,9

120 x 120 x 3,00 RIV41203 11,8


100 x 60 x 3,00 RIVE163 7,53

120 x 60 x 3,00 RIVE363 8,30

120 x 80 x 3,00 RIVE383 9,53

150 x 100 x 4,00 RIVE614 15,0

5,00 RIVE615 18,8

200 x 100 x 5,00 RIVE215 22,4


50 x 50 x 1,50 RIS45015 2,35

2,00 RIS4502 3,12

60 x 60 x 1,50 RIS46015 2,8

3,00 RIS4603 5,50


W.1. 4301/Tp. 304,

rektangulære, udvendig finslebne korn 240

Certifikat 2.2./3.1B/EN 10204

RISE


30 x 15 x 1,50 RISE3615 1,01

30 x 20 x 1,50 RISE3215 1,15

40 x 20 x 1,50 RISE4215 1,43

2,00 RISE422 1,80

50 x 25 x 1,50 RISE5715 1,76

2,00 RISE572 2,28

Syrefaste svejste stålrør

W.1. 4404/4571,

kvadratiske, uslebne,

Certifikat 2.2/3.1.B/EN 10204

RIG4


20 x 20 x 1,50 RIG42015 0,89

2,00 RIG4202 1,16

25 x 25 x 1,50 RIG42515 1,17

2,00 RIG4252 1,48

30 x 30 x 1,50 RIG43015 1,42

2,00 RIG4302 1,80

35 x 35 x 1,50 RIG43515 1,60

40 x 40 x 1,50 RIG44015 1,87

Syrefaste svejste stålrør

W.1. 4404/4571,

rektangulære, uslebne,


RIGE


30 x 15 x 1,50 RIGE3615 0,83

40 x 20 x 1,50 RIGE4215 1,43

2,00 RIGE422 1,80

50 x 25 x 1,50 RIGE5715 1,76

2,00 RIGE572 2,28

50 x 30 x 2,00 RIGE532 2,40

Rustfrie svejste gevindrør,

EN 10217-7/ Tolerance EN ISO 1127

W.1. 4301/Tp. 304,

glødede


RIVG


17,2 x 2,30 RIVG1723 0,86

21,3 x 2,65 RIVG2126 1,21

26,9 RIVG2626 1,59

33,7 x 3,25 RIVG3332 2,46

42,4 RIVG4232 3,16

48,3 RIVG4832 3,61

60,3 x 3,65 RIVG6036 5,15

76,1 RIVG7636 6,54


50 x 30 x 2,00 RISE532 2,40

60 x 30 x 1,50 RISE6315 2,10

2,00 RISE632 2,80

60 x 40 x 2,00 RISE642 3,12

80 x 40 x 1,50 RISE8415 2,81

2,00 RISE842 3,70


2,00 RIG4402 2,50

3,00 RIG4403 3,56

4,00 RIG4404 4,30

50 x 50 x 2,00 RIG4502 3,12

3,00 RIG4503 4,54

60 x 60 x 3,00 RIG4603 5,50

80 x 80 x 2,00 RIG4802 5,00

3,00 RIG4803 7,50


60 x 30 x 2,00 RIGE632 2,80

60 x 40 x 2,00 RIGE642 3,12

3,00 RIGE643 4,54

80 x 40 x 2,00 RIGE842 3,70

3,00 RIGE843 5,53

100 x 50 x 3,00 RIGE153 7,0


100 x 50 x 3,00 RISE153 7,00


4,00 RIG4804 9,88

100 x 100 x 3,00 RIG41003 9,53

4,00 RIG41004 11,1

5,00 RIG41005 15,6


120 x 60 x 4,00 RIGE364 11,0

120 x 80 x 4,00 RIGE384 12,4

109

Rustfrit stål

Rustfrie svejste gevindrør,

EN 10217-7/Tolerance EN ISO 1127

W.1. 4301/Tp. 304,

ikke glødede


RIV1

110


13,5 x 2,30 RIV11323 0,64

17,2 RIV11723 0,86

21,3 x 2,65 RIV12126 1,21

26,9 RIV12626 1,59

33,7 x 3,25 RIV13332 2,46

42,4 RIV14232 3,16

Syrefaste svejste gevindrør,


W.1. 4404/Tp. 316 L,

ikke glødede


RIG1


13,5 x 2,30 RIG11323 0,60

17,2 RIG11723 0,86

21,3 x 2,65 RIG12126 1,21

26,9 RIG12626 1,60

Rustfrie svejste stålrør,


W.1. 4301/Tp. 304,

glødede


RIVS


6,0 x 1,00 RIVS610 0,13

8,0 RIVS810 0,18

10,0 RIVS1010 0,23

10,0 x 1,50 RIVS1015 0,34

12,0 x 1,00 RIVS1210 0,28

12,0 x 1,50 RIVS1215 0,39

14,0 x 1,00 RIVS1410 0,32

14,0 x 1,50 RIVS1415 0,47

15,0 RIVS1515 0,50

15,0 x 2,00 RIVS1520 0,65

Rustfrie svejste stålrør,


W.1. 4301/Tp. 304,

ikke glødede


RIVI


25,0 x 1,25 RIVI2512 0,74

25,0 x 1,50 RIVI2515 0,88

25,0 x 2,00 RIVI252 1,15

26,9 RIVI2620 1,25

28,0 x 1,50 RIVI2815 0,95

30,0 RIVI3015 1,05

30,0 x 2,00 RIVI3020 1,40

33,7 RIVI3320 1,58

35,0 x 1,50 RIVI3515 1,26

38,0 x 2,00 RIVI3820 1,81


48,3 RIV14832 3,61

60,3 x 3,65 RIV16036 5,15

76,1 RIV17636 6,54

88,9 x 4,05 RIV18840 8,47


33,7 x 3,25 RIG13332 2,50

42,4 RIG14232 3,16

48,3 RIG14832 3,61

60,3 x 3,65 RIG16036 5,15


16,0 x 1,00 RIVS1610 0,40

16,0 x 1,25 RIVS1612 0,45

16,0 x 1,50 RIVS1615 0,55

16,0 x 2,00 RIVS1620 0,70

19,0 x 1,50 RIVS1915 0,66

20,0 x 1,25 RIVS2012 0,55

20,0 x 1,50 RIVS2015 0,66

20,0 x 2,00 RIVS2020 0,89

21,3 RIVS2120 0,97

22,0 x 1,00 RIVS2210 0,52


40,0 x 1,50 RIVI4015 1,45

40,0 x 2,00 RIVI4020 1,88

42,4 RIVI4220 2,02

44,5 RIVI4420 2,13

48,3 x 1,65 RIVI4816 1,90

48,3 x 2,00 RIVI4820 2,33

50,0 RIVI5020 2,40

54,0 RIVI5420 2,62

60,3 x 1,65 RIVI6016 2,37

60,3 x 2,00 RIVI6020 2,93


76,1 RIG17636 6,54


22,0 x 1,25 RIVS2212 0,64

22,0 x 1,50 RIVS2215 0,77

22,0 x 2,00 RIVS2220 1,00

25,0 x 1,50 RIVS2515 0,87

25,0 x 2,00 RIVS252 1,15

38,0 RIVS3820 1,81


76,1 RIVI7620 3,72

Syrefaste svejste stålrør,


W.1. 4404/Tp. 316 L,

glødede


RIGR


8,0 x 1,00 RIGR810 0,18

10,0 RIGR1010 0,23

12,0 RIGR1210 0,28

14,0 RIGR1410 0,32

Syrefaste svejste stålrør,


W.1. 4404/Tp. 316 L,

ikke glødede


RIGI


25,0 x 1,50 RIGI2515 0,88

25,0 x 2,00 RIGI2520 1,13

26,9 RIGI2620 1,25

33,7 RIGI3320 1,60

Rustfrie svejste pladerør,


W.1. 4301/Tp. 304,

ikke glødede


RIVP


84,0 x 2,00 RIVP8420 4,13

88,9 RIVP8820 4,40

104,0 RIVP1042 5,14

114,3 RIVP1142 5,64

114,3 x 3,00 RIVP1143 8,361

114,3 x 4,00 RIVP1144 11,048

Syrefaste svejste pladerør,


W.l. 4404/Tp. 316L,

ikke glødede


RIGP


84,0 x 2,00 RIGP8420 4,13

88,9 RIGP8820 4,36

104,0 RIGP1042 5,14

114,3 RIGP1142 5,64


20,0 x 1,50 RIGR2015 0,66

21,3 x 2,00 RIGR2120 0,97


42,4 RIGI4220 2,04

48,3 RIGI4820 2,33

54,0 RIGI5420 2,62

60,3 x 1,65 RIGI6016 2,37


129,0 x 2,00 RIVP1292 6,40

139,7 RIVP1392 6,89

154,0 RIVP1542 7,66

156,0 x 3,00 RIVP1563 11,493

168,3 x 2,00 RIVP1682 8,32

168,3 x 3,00 RIVP1683 12,4


129,0 RIGP1292 6,40

139,7 RIGP1392 6,89

154,0 RIGP1542 7,66

168,3 RIGP1682 8,32


60,3 x 2,00 RIGI6020 2,93

76,1 RIGI7620 3,72


204,0 x 2,00 RIVP2042 10,2

219,1 RIVP2192 10,9

254,0 RIVP2542 12,6


168,3 x 3,00 RIGP1683 12,4

204,0 x 2,00 RIGP2042 10,2

219,1 RIGP2192 10,9

254,0 RIGP2542 12,6

111

Rustfrit stål

Rustfrie svejste mejerirør,

DIN 11850 Tolerance EN ISO 1127

W.1. 4301/Tp. 304, glødede, udvendig

finslebne korn 240, m/indvendig

eftervalset svejsesøm


RIBR

112


25,0 x 1,25 RIBR2512 0,74

32,0 RIBR3212 0,95

38,0 RIBR3812 1,14

51,0 RIBR5112 1,54

Rustfrie svejste mejerirør,


W.1. 4301/Tp. 304, ikke glødede,

udvendig finslebne korn 240,

m/indvendig eftervalset svejsesøm


RIBI


25,0 x 1,25 RIBI2512 0,74

32,0 RIBI3212 0,95

38,0 RIBI3812 1,13

51,0 RIBI5112 1,52

Syrefaste svejste mejerirør,


W.1. 4404/Tp. 316 L, ikke glødede,

udvendig finslebne korn 240,

m/indvendig eftervalset svejsesøm


RIGM


25,0 x 1,25 RIGM2512 0,74

32,0 RIGM3212 0,95

38,0 RIGM3812 1,14

51,0 RIGM5112 1,54

Rustfrie sømløse rør,


ASTM A 269

W.1. 4301/Tp. 304

koldtrukne/glødede


RIVR


6,0 x 1,00 RIVR610 0,13

8,0 x 1,00 RIVR810 0,20

1,50 RIVR815 0,25

10,0 x 1,00 RIVR1010 0,22

1,50 RIVR1015 0,32

2,00 RIVR1020 0,40

12,0 x 1,00 RIVR1210 0,30

BOGEN OM STÅL - Lemvigh-Müller

You also want an ePaper? Increase the reach of your titles
