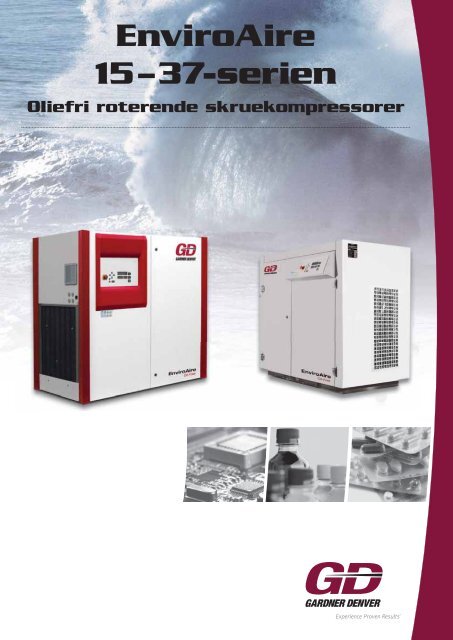

EnviroAire<br />
15 – 37-serien<br />
Oliefri roterende skruekompressorer
Skruekompressorer<br />
med vandindsprøjtning<br />
Til en<br />
bred vifte af<br />
virksomheder<br />
Både store og små virksomheder sætter deres lid til, at Gardner<br />
Denver konsekvent leverer ren trykluft i høj kvalitet, herunder til<br />
bil-, luftfarts-, petrokemi-, energiproduktions-, shipping- og<br />
forsyningsbranchen.<br />
I situationer, hvor trykluft kommer i direkte kontakt med produkter, der<br />
bliver produceret: f.eks. føde- og drikkevarer, medicinalvarer, elektronik,<br />
petrokemikalier og tekstiler, hjælper kompressorer fra Gardner Denver<br />
kunderne med at opfylde deres kvalitets- og produktionsmålsætninger for<br />
mange år.<br />
Vedvarende investering i de nyeste konstruktions- og produktionsværktøjer<br />
samt effektiv implementering af ISO 9001-godkendte kvalitetssystemer<br />
sikrer, at du får leveret et pålideligt produkt af høj kvalitet.<br />
Fabriksydelse og funktionstest garanterer, at din kompressor fungerer<br />
fejlfrit.<br />
Ingen olie – ingen risiko<br />
Du kan stole på, at GD EnviroAire-serien er fuldstændig<br />
oliefri. Alle kompressorens dele er helt fri for olie i<br />
modsætning til de traditionelle 2-trins kompressorer,<br />
som bruger olieindsprøjtede gearkasser.
Ren og økonomisk trykluft<br />
Luftmængde af høj kvalitet<br />
Fuldstændig oliefri konstruktion<br />
Ingen olie i kompressoren = ingen olie i luften<br />
Garanteret ren, kølig, oliefri luft<br />
Let installation<br />
Fuld støjdæmpet enhed med lave støjniveauer<br />
Fritstående enhed<br />
Enkelt og driftsikkert<br />
Etableret og afprøvet ettrinskompressionselement<br />
Forenklet konstruktion uden mellem- eller slutlufts kølere<br />
Driftsikkert direkte drivsystem<br />
Reduceret komponentantal forbedrer driftsikkerheden<br />
Overvågning og kontrol<br />
Kompressorkontrolsystem baseret på mikroprocessorer<br />
Statusdisplay på maskinen<br />
Fjernbetjening<br />
Nøjagtig tryktransducerkontrol<br />
Enestående funktionalitet<br />
1) Tilførsel<br />
Atmosfærisk luft kommer ind i<br />
kompressionselementet og fylder<br />
hovedrotorens spor. Skyderotorerne<br />
indkobles med sporene og danner to<br />
kompressionskamre over og under<br />
hovedrotoren.<br />
3) Afgang<br />
Den komprimerede luft- og<br />
vandblanding strømmer ud fra<br />
kompressionselementet og ind i en<br />
beholder til vandudskillelse. Luftens<br />
lave temperaturstigning betyder, at en<br />
afsluttende luftkøler ikke er<br />
nødvendig.<br />
Reduceret stoptid og let vedligeholdelse<br />
Ingen olie eller vedligeholdelse af oliefilter er nødvendig<br />
Ingen omkostninger i forbindelse med bortskaffelse af<br />
spildolie<br />
4000 timers-serviceinterval<br />
Store døre giver let adgang til alle komponenter<br />
2) Kompression<br />
Skyderotorerne følger automatisk<br />
hovedrotorens rotation, der reducerer<br />
mængden i sporene og komprimerer<br />
luften langs kompressionskamrene.<br />
Renset vand, der indsprøjtes i<br />
kompressionselementet, smører,<br />
forsegler og køler processen.<br />
4) Driftssikkerhed<br />
Radiale belastninger påvirker både hovedrotorens øverste<br />
side og underside. Aksiale belastninger påvirker begge<br />
sider af hovedrotorens spor.<br />
Kompressions belast ningerne<br />
er som et resultat deraf<br />
afbalancerede, og belastningerne<br />
på lejerne er lave.
✓<br />
✓<br />
✓<br />
Fuldstændig oliefri<br />
Lave driftstemperaturer og lejebelastninger gør det<br />
muligt at bruge vedligeholdelsesfrie forseglede<br />
lejer, hvilket helt fjerner behovet for smøreolie i<br />
kompressoren.<br />
Fuldstændig oliefri kompression kan derfor<br />
garanteres, og vedligeholdelses- og<br />
miljøomkostningerne i forbindelse med olie og<br />
udskiftning af oliefilter er elimineret.<br />
Fuldt integreret støjdæmpet enhed<br />
Alle komponenter er monteret på en fritstående<br />
stålfod og holdt i et akustisk isoleret stålkabinet.<br />
Kompressionselementet og drivmotorenheden er<br />
monteret på fleksible ophæng, der minimerer<br />
overførte vibrationer og støj. Enheden kan som et<br />
resultat deraf stå på gulvet uden beslag.<br />
Lav omkostning og let montering er sikret.<br />
Let vedligeholdelse<br />
Enhedernes design sikrer, at<br />
vedligeholdelsesstederne er tilgængelige.<br />
De aftagelige paneler giver fuld adgang til alle<br />
grupperede vedligeholdelsesdele.<br />
Et overblik over<br />
For at minimere vedligeholdelsesomkostningerne<br />
er kompressorerne designet til et udvidet<br />
4000 timers interval mellem vedligeholdelser.<br />
✓<br />
IP55, fuld indkapslet ventilatorafkølet motor med<br />
høj ydelse<br />
Energieffektive kompressorer bidrager i høj grad til<br />
at reducere “total levetids”-omkostninger.
dine fordele!<br />
✓<br />
Avanceret motor – luftendesystem<br />
Ettrinskompressionselementet med høj afgang<br />
er direkte drevet af en IP55-drivmotor. Det direkte<br />
drivsystem giver effektiv kraftoverføring med<br />
minimale tab.<br />
Ingen gearkasse<br />
Ingen olie<br />
Ingen vedligeholdelse<br />
✓<br />
✓<br />
✓<br />
✓<br />
Avanceret kontrolsystem<br />
GD-kontrolsystemet beskytter din investering<br />
og giver sikker drift med brugervenlige<br />
kontrolanordninger.<br />
Vandrensningssystem<br />
Afprøvet og testet omvendt osmose filtrering giver<br />
renset vand i høj kvalitet til smøring, forsegling og<br />
afkøling af kompressionsprocessen.<br />
Dette sikrer driftsikker brug og forlænget levetid<br />
på luftende. Ved at bruge en permeatpumpe<br />
reducerer Gardner Denver den nødvendige<br />
vandmængde, der skal bruges, til et absolut<br />
minimum, som er ca. 50 % af en gennemsnitlig<br />
bilvask.<br />
Kraftigt indsugningsfilter<br />
To-trinsindsugningsfilteret beskytter<br />
kompressionselementet med 99,9 % effektivitet<br />
ved 3 mikroner.<br />
Ettrins, vandindsprøjtet luftende<br />
Den direkte drevne luftende giver effektivitet<br />
og driftssikkerhed på højeste niveau.<br />
Med usædvanlig lave rotationshastigheder,<br />
komprimerer luftendens innovative design<br />
luft på begge sider af rotoren og reducerer<br />
lejebelastningerne samtøger effektiviteten<br />
betydeligt.
Hårde facts …<br />
EnviroAire indeholder IKKE følgende komponenter<br />
Olie<br />
Olieudskiller<br />
Avanceret total oliefri teknologi<br />
GD EnviroAire Teknologi Traditionel oliefri Teknologi<br />
Olie Ingen, 100% oliefri kompressor system Ja<br />
Hastighed Op til 3.500 o/min. 6.000 – 25.000 o/min.<br />
Kompressionstemperatur 60 °C Op til 200 °C<br />
Kompressionselementer 1 2<br />
Antal gear 0 5 – 7<br />
Antal lejer 7 Over 15<br />
Antal forseglinger 2 Over 15<br />
… og endnu flere<br />
Ettrinsdrev, der er direkte drevet, maksimerer effektivitet og minimerer vedligeholdelse.<br />
Indsprøjtningsvand af høj kvalitet smører, køler og forsegler kompressionsprocessen, hvilket<br />
maksimerer effektiviteten.<br />
Fuldt samlet og støjdæmpet indkapsling reducerer støj og forenkler monteringen.<br />
Teknologi med flere hastigheder fås for at reducere energiomkostninger.<br />
Omfattende kontrol giver sikker og pålidelig betjening og inkluderer mulighed for<br />
fjernkommunikation.<br />
Filtre til udskillelse<br />
af olie<br />
Gearkasse<br />
Efterkøler<br />
Oliepumpe<br />
Komplekse<br />
akseltætninger
Tekniske data<br />
Fast hastighed – Luft- og vandafkølet<br />
Model Afkølingsmetode<br />
EnviroAire 15 FS<br />
EnviroAire 22 FS<br />
EnviroAire 37 FS<br />
Kontrol og overvågning af din arbejdsplads<br />
DELCOS 3100-kompressorstyringssystem, der er baseret på<br />
mikroprocessorer sammen med omfattende instrumentering,<br />
overvåger og beskytter kompressoren samt oplyser brugeren<br />
om komplette statusoplysninger.<br />
Styresystemet er fleksibelt nok til at indeholde en bred vifte<br />
af kontrolmuligheder som f.eks.:<br />
Fjernstart/stop<br />
Fjernlæsning/-aflæsning<br />
Automatisk genstart efter strømnedbrud<br />
Fjern-output om gruppefejl<br />
Tidsindstillet trykreduktion<br />
RS485-kommunikationsport<br />
Tidsindstillet start og stop<br />
Motoreffekt Driftstryk Fri luft leveret<br />
(m 3 /min)<br />
Mål<br />
(L x B x H)<br />
Støjniveauvægt<br />
(kW) (bar g) (bar g) 8 bar g* 10 bar g* (mm) dB (A)** (kg)<br />
Luft<br />
73 610<br />
15 8 10 2,48 1,91 1447 x 868 x 1511<br />
Vand 65 540<br />
Luft<br />
74 660<br />
22 8 10 3,54 2,88 1447 x 868 x 1511<br />
Vand 65 570<br />
Luft<br />
71 960<br />
37 8 10 5,86 5,04 1722 x 920 x 1659<br />
Vand 61 860<br />
Flere hastigheder – Luft- og vandafkølet<br />
Model Afkølingsmetode<br />
EnviroAire 15 RS<br />
EnviroAire 22 RS<br />
Motoreffekt Driftstryk<br />
(bar g)<br />
Avanceret elektrisk<br />
Styresystem<br />
Fri luft leveret<br />
(m 3 /min ved 7 bar g)<br />
Mål<br />
(L x B x H)<br />
Støjniveauvægt<br />
(kW) min. maks. min.* maks.* (mm) dB (A)** (kg)<br />
Luft<br />
72 685<br />
15 5 10 0,67 2,29 1677 x 868 x 1511<br />
Vand 65 615<br />
Luft<br />
73 740<br />
22 5 10 1,09 3,40 1677 x 868 x 1511<br />
Vand 65 650<br />
* Data målt og angivet i overensstemmelse med ISO 1217 Bilag C og Pneurop/Cagi PN2CPTC2 samt følgende forhold:<br />
Lufttilførselstryk 1 bar a<br />
Indsuget luft temperatur 20 °C<br />
Luftfugtighed 0 % (Tør)<br />
** Målt i forhold til “frie forhold” i overensstemmelse med Pneurop/Cagi PN8TNC2.2 afprøvningskode, ± 3 dB(A)<br />
Vægt<br />
Vægt<br />
Minimale<br />
livscyklusomkostninger<br />
Enhedernes design sikrer, at vedligeholdelsespunkterne er<br />
tilgængelige. De indkapslede sidedøre er hængslede og kan<br />
tages af for at få fuld adgang til alle vedligeholdelsespunkter.<br />
Gardner Denver fører et fuldt sortiment af reservedele, der<br />
lever op til alle dine krav. Ved at bruge originale reservedele<br />
sparer du både tid og penge på lang sigt.<br />
Engageret service døgnet rundt<br />
Hurtigt svar fra højt kvalificerede lokale GD-forhandlere<br />
Originale kvalitetsreservedele når og hvor de skal bruges<br />
Fuldstændig oliefri kompression kan garanteres, og<br />
vedligeholdelses- og miljøomkostninger i forbindelse med<br />
olie og udskiftning af oliefilter er elimineret.
Uanset anvendelsen – alt fra en<br />
Gardner Denver er en anerkendt leder inden for teknologier til<br />
trykluft og –gas, vakuum og væskeoverførsel til brancher over<br />
hele verden. Med over 150 års fremstillingserfaring har vi gjort<br />
os fortjent til vores kunders tillid.<br />
Vores produkter og konstruerede løsninger sælges gennem et<br />
verdensomspændende distributionssystem med flere kanaler<br />
og bruges til anvendelser i stort set alle markedssektorer,<br />
herunder fremstilling, transport, til miljømæssige processer til<br />
anvendelser på sundhedsområdet og til energiproduktion.<br />
Andre innovative produkter<br />
Højkvalitetskompressorer med flere hastigheder<br />
VS-serien, designet fra bunden som en løsning med flere<br />
hastigheder, producerer et af de bredeste regulerings-områder<br />
i industrien.<br />
Sammen med en ekstremt effektiv og maksimal<br />
driftssikkerhed udgør VS-serien en fleksibel løsning på<br />
markeder med overbevisende funktioner og kontroller.<br />
Maksimalt output<br />
Flere hastigheder<br />
Meget lave støjniveauer<br />
Bredt reguleringsområde<br />
Avanceret kontrolsystem med mikroprocessor<br />
For at få yderligere oplysninger kan du kontakte Gardner Denver eller din lokale<br />
repræsentant.<br />
Avancerede kompressorer med fast hastighed<br />
Stor kompressorkvalitet i et lille enhed!<br />
Selv Gardner Denver-sortimenterne fra 2,2 til 18,5 kW<br />
roterende skruekompressorer er udstyret med alle de<br />
komponenter, der er nødvendige for højkvalitetskompressor<br />
monteringer.<br />
Avanceret kontrolsystem med mikroprocessor<br />
Maksimalt output<br />
Maksimal fleksibilitet med påsat tørrer med eller uden<br />
beholder.<br />
Meget lave støjniveauer<br />
info.tampere@gardnerdenver.com<br />
B&N ·<br />
www.gardnerdenverproducts.com<br />
0110 · DAN ·<br />
Specifi kationerne kan ændres uden varsel.<br />
Copyright 2009 Gardner Denver. 572
Change language
