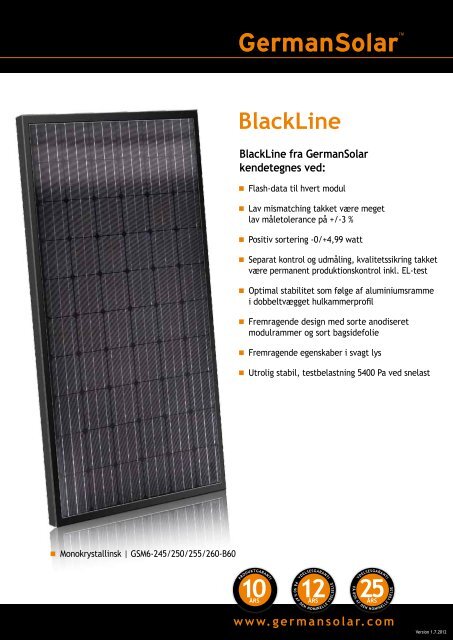

▪ Monokrystallinsk | GSM6-245/250/255/260-B60<br />
<strong>BlackLine</strong><br />
<strong>BlackLine</strong> fra <strong>German</strong><strong>Solar</strong><br />
kendetegnes ved:<br />
▪ Flash-data til hvert modul<br />
▪ Lav mismatching takket være meget<br />
lav måletolerance på +/-3 %<br />
▪ Positiv sortering -0/+4,99 watt<br />
▪ Separat kontrol og udmåling, kvalitetssikring takket<br />
være permanent produktionskontrol inkl. EL-test<br />
▪ Optimal stabilitet som følge af aluminiumsramme<br />
i dobbeltvægget hulkammerprofil<br />
▪ Fremragende design med sorte anodiseret<br />
modulrammer og sort bagsidefolie<br />
▪ Fremragende egenskaber i svagt lys<br />
▪ Utrolig stabil, testbelastning 5400 Pa ved snelast<br />
10<br />
produktGaranti<br />
12<br />
YdeLSeSGaranti<br />
på 90 % a f de n n o min eL Le Y d eL Se LLe<br />
årS årS<br />
25<br />
YdeLSeSGaranti<br />
på 8 0% a f d en n o min eL Le Y de LS e<br />
årS<br />
w w w. g e r m a n s o l a r. c o m<br />
Version 1.7.2012
mekaniske data<br />
Mål 1.650 x 991 mm<br />
Tykkelse 40 mm<br />
Vægt ca. 19,5 kg<br />
Glas - folier - laminat, hærdet solcelleglas 3,2 mm<br />
sort farve anodized<br />
Vridning 1,2° i modulniveau torbauelementen beruht auf der Basis<br />
Fladetryk maks. 5.400 Pa<br />
alität des Laminataufbaus durch den<br />
tekniske data<br />
Beregningerne bygger på de elektriske data fra 60 monokristallinske celler 156 x 156 mm.<br />
ndabdichtung Typ GSM6-245-B60 erreicht. GSM6-250-B60 GSM6-255-B60 Das GSM6-260-B60 garantiert<br />
Nominel effekt Pmpp 245 Wp 250 Wp 255 Wp 260 Wp<br />
Nominel strøm Impp 7,96 A 8,07 A 8,18 A 8,29 A<br />
Nominel spænding Umpp 30,76 V 30,96 V 31,16 V 31,36 V<br />
Kortslutningsstrøm Isc 8,58 A 8,62 A 8,64 A 8,67 A<br />
Tomgangsspænding Voc 37,74 V 37,92 V 38,10 V 38,25 V<br />
Virkningsgrad 14,98 % 15,29 % 15,59 % 15,90 %<br />
NOCT +45 +/– 2 °C<br />
Temp.koeff. P -0,430 %/K<br />
Temp.koeff. Er +0,049 %/K<br />
Temp.koeff. Voc -0,340 %/K<br />
Bypassdioder 3/6<br />
Tilslutningsdåse IP 65<br />
Tilslutningskabel 2 x 1,00 m, 4 mm², MC 4 kompatibel<br />
zifikation No. 61215 und No. 61730<br />
Grænseværdier z tilladt systemspænding 1.000 V<br />
Måletolerance +/–3 %<br />
Positiv Sortering -0/+4,99 watt<br />
Omgivende temperatur –40 til +85 °C<br />
Beskyttelsesklasse 2<br />
Produktmetoden til fremstilling af solcelle-moduler bygger på glas-folie-teknologien.<br />
Den høje kvalitet i laminatkonstruktionen opnås ved hjælp af foliesamlingen på bagsiden<br />
og den lukkede kantforsegling. Det garanterer en utrolig lang levetid.<br />
Certificering<br />
Dette modul er certificeret iht. IEC-specifikationen IEC 2nd. Ed. 61215 og IEC 61730.<br />
kvalitet<br />
EC, CSA und<br />
rt.<br />
Produktionsanlægget er TÜV-, MCS-, IEC-, CE-, CSA- og ISO 9001:2000-certificeret og valideret<br />
iht. EMAS II.<br />
Løbende separate kontroller garanterer en ensartet høj kvalitet af produkternes elektriske,<br />
optiske og mekaniske egenskaber.<br />
Alle angivelser for de elektriske data gælder for en lodret indstråling ved 1.000 W/m2<br />
og en temperatur på 25 °C (normal betingelse med AM = 1,5).<br />
ibend hohe Qualität der elektrischen,<br />
ugnisse.<br />
<strong>German</strong><strong>Solar</strong> aG | Am Seegraben 9-10 | D-03051 Cottbus<br />
fon: +49 (0)1805 – 4949430 * | fax: +49 (0)1805 – 4949431 * | info@germansolar.com | www.germansolar.com<br />
Elektrische Eigenschaften<br />
*14 ct/min a. d. dt. Festnetz, max. 42 ct./min. a. d. dt. Mobilfunknetzen, AktivCall GmbH
