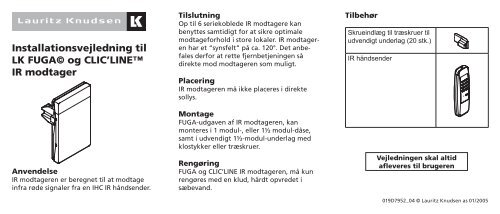

Installationsvejledning til<br />
LK FUGA© og CLIC’LINE<br />
<strong>IR</strong> <strong>modtager</strong><br />
Anvendelse<br />
<strong>IR</strong> <strong>modtager</strong>en er beregnet til at modtage<br />
infra røde signaler fra en IHC <strong>IR</strong> håndsender.<br />
Tilslutning<br />
Op til 6 seriekoblede <strong>IR</strong> <strong>modtager</strong>e kan<br />
benyttes samtidigt for at sikre optimale<br />
modtageforhold i store lokaler. <strong>IR</strong> <strong>modtager</strong>en<br />
har et “synsfelt” på ca. 120°. Det anbefales<br />
derfor at rette fjernbetjeningen så<br />
direkte mod <strong>modtager</strong>en som muligt.<br />
Placering<br />
<strong>IR</strong> <strong>modtager</strong>en må ikke placeres i direkte<br />
sollys.<br />
Montage<br />
FUGA-udgaven af <strong>IR</strong> <strong>modtager</strong>en, kan<br />
monteres i 1 modul-, eller 1½ modul-dåse,<br />
samt i udvendigt 1½-modul-underlag med<br />
klostykker eller træskruer.<br />
Rengøring<br />
FUGA og CLIC’LINE <strong>IR</strong> <strong>modtager</strong>en, må kun<br />
rengøres med en klud, hårdt opvredet i<br />
sæbevand.<br />
Tilbehør<br />
Skrueindlæg til træskruer til<br />
udvendigt underlag (20 stk.)<br />
<strong>IR</strong> håndsender<br />
Vejledningen skal altid<br />
afleveres til brugeren<br />
019D7952_04 © <strong>Lauritz</strong> <strong>Knudsen</strong> as 01/2005
Tilslutning<br />
Evt. til yderligere 4 stk. <strong>IR</strong> <strong>modtager</strong>e<br />
0V<br />
+24V<br />
0V<br />
+24V<br />
<strong>IR</strong> <strong>modtager</strong> nr. 2 <strong>IR</strong> <strong>modtager</strong> nr. 1<br />
Samme kabel<br />
Parsnoet<br />
+<br />
S<br />
+1H<br />
- +<br />
RS485<br />
1 2 3 4 5 6 7 8<br />
0V<br />
24V<br />
OK<br />
IHC Controller<br />
W<br />
-1H<br />
0V<br />
0V<br />
0V<br />
0V<br />
24V<br />
RS232<br />
0V<br />
1 2 3 4 5 6 7 8<br />
0V<br />
0V<br />
128 Input / Output<br />
120 B 1201<br />
0V<br />
0V<br />
IHC I/O Interface<br />
9 1011 12 13 1415 16<br />
0V<br />
3<br />
0V<br />
0V<br />
0V<br />
0V<br />
4<br />
Tekniske data<br />
Strømforsyning 20-28 V d.c.max. 5% ripple,<br />
nom. 24 V d.c. SELV<br />
Egetforbrug
