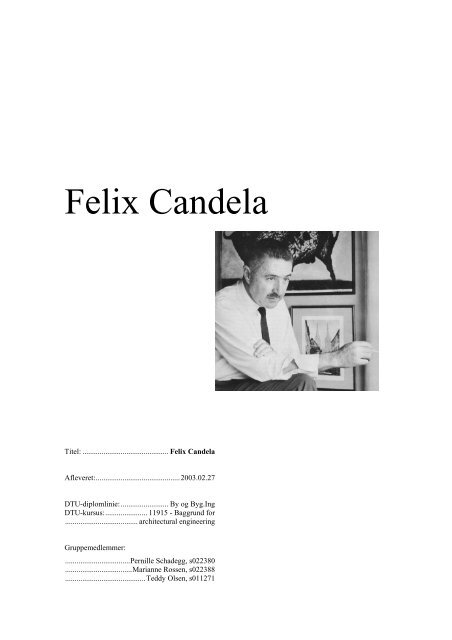

Felix Candela

Felix Candela
Titel: ............................................. Felix Candela
Afleveret:............................................2003.02.27
DTU-diplomlinie:......................... By og Byg.Ing
DTU-kursus:...................... 11915 - Baggrund for
...................................... architectural engineering
Gruppemedlemmer:
..................................Pernille Schadegg, s022380
...................................Marianne Rossen, s022388
..........................................Teddy Olsen, s011271

Indholdsfortegnelse
Forside ...............................................................................................................................1
Indholdsfortegnelse .......................................................................................................... 2
Gruppemedlemmerne ....................................................................................................... 2
Felix Candela – hans liv ................................................................................................. 3
Overdækning af landsbyskoler (1949) ............................................................................. 3
Conoideskal (1950)........................................................................................................... 4
Kosmiske strålelaboratorium ved Mexico Universitet – prærievognen (1953) ............... 4
Hyperbolske Paraboloide-paraplyer (midten af 1950’erne) ............................................. 5
Xochimilco restauranten (1958) ....................................................................................... 5
Bacardi rom fabrikken i Mexico City (1960) ................................................................... 5
Opsummering ................................................................................................................... 6
Litteraturliste .................................................................................................................... 7
Gruppemedlemmerne
____________________________________________________
Pernille Schadegg, s022380
____________________________________________________
Marianne Rossen, s022388
____________________________________________________
Teddy Olsen, s011271
Side 2

Felix Candela – hans liv
Født i Madrid 1910 og døde i 1997.
Han valgte arkitektstudiet da han viste store evner for matematik og geometri, dog uden
at være optaget af det æstetiske. Han havde stor interesse for den matematiske del af
byggeriet, så man undgik kollaps.
Felix Candela havde svært ved at sidde stille hele livet igennem, hvilket i hans
ungdomsår medførte at han både var spaniensmester i skiløb 1932 og rugbymester
1934.
Hans oprindelige interesse for skalkonstruktioner stammer helt tilbage fra 1934, hvor
han så Torroja’s berømte Frontóu Recoletos.
Felix Candela ville have været til Tyskland og studere hos Dischinger og Finsterwalder,
men pga. krigen kom han aldrig af sted. Og da han var en entusiastisk republikaner drog
han i krig i stedet. I 1939 slap han ud af koncentrationslejren og tog med skib til
Mexico. Han fik med årene nok penge til at hente sin familie til Mexico, hvor broderen
vandt den store gevinst i nationallotteriet i 1948. Men på det næste halv år havde de
brændt pengene af på to mislykkedes projekter som filmproducenter 1 .
Her efter blev han af sine nære venner opfordret til at danne et firma med speciale i
skalkonstruktioner, og har siden hen opført en lang række skaller, fortrinsvis udformet
som hyperbolske paraboler (HP). Se forklaring i afsnittet Opsummering.
Overdækning af landsbyskoler (1949)
Noget af det første Felix Candela kastede sig ud i mht. skalkonstruktioner var
overdækning af normale klasse rum i Mexico. Dette startede med en uarmeret
eksperimentskal med en enkel forskalling af parabel træbuer, hvor der imellem var
udspænd hessian, som ved støbningen bøjede ned og gav skallen en bølget overflade.
Denne svage nedbøjning modvirkede sammenbrud ved asymmetrisk belastning.
1 Rasmussen, Jørgen: Arkitekten 1964, Candela (side 482-488), 1964.
Side 3

Conoideskal (1950)
Felix Candela’s første conoideskal blev skabt på baggrund af stærke opfordringer fra
hans gode venner Fernandes brødrene, hvor Raul Fernandes, arkitekt, var med til at
opføre conoideskallen på Fernandes senior's fabrik. Skallen spændte 6 x 15 meter med
en tykkelse på kun 4 cm, og blev derfor udstyret med et overliggende trækbånd af
hensyn til flytning. Tykkelsen på 4 cm og trækbåndet skulle senere vise sig at blive
typiske for Felix Candela’s skaller 2 .
Kosmiske strålelaboratorium ved Mexico Universitet (1953)
Mexico Universitetsby ønskede en overdækning af et kosmisk strålelaboratorium, og
havde som krav, på baggrund af laboratoriets art, at overdækningen ikke måtte veje
mere en 40 kg/kvm. Derfor valgt Felix Candela at forfine sin HP-skal, da han mente det
ville være umuligt med en anden skal form, at opnå de kun 40 kg/kvm. Denne forfinelse
resulterede i at skallen kun blev 1,5 cm tynd på toppen.
Utroligt nok blev denne skal opført helt uden beregninger, men pga. tilsynet blev der i
alt hast lavet et par hurtige sider om konstruktionen, da skallen skulle inspiceres.
Det var denne skal som gjorde Felix Candela berømt, men sjovt nok var det
udformningen og ikke selve konstruktionen som skabte berømmelsen. Skallen har af
indlysende grunde fået kælenavnet "prærievognen".
Her efter blev han mere selvsikker og turde eksperimentere mere, hvilket specielt ses 5
år senere ved restauranten i Xochimilco haven. (Omtales senere).
2 Vi har ikke kunne finde nok materiale om denne skalform, for at kunne nærmere uddybe.
Side 4

Hyperbolske Paraboloide-paraplyer (midten af 1950’erne)
”Paraplyen” er ikke Felix Candela’s mest famøse konstruktion, og blev derfor ofte brugt
til fabriks- og lagerhaller og andre former for nemt, hurtigt og billigt byggeri. Dette
skyldes at forskallingen kan genbruges og derved billiggøre opførelsen 3 .
Xochimilco restauranten (1958)
Den største perle blandt alle Felix Candela’s værker, hans egen yndlings, er den
karakteristiske Xochimilco restaurant, som ligger i Xochimilco haven udenfor Mexico
City.
Den består af 8 HP-udsnit der tilsammen danner en blomster associerende udformning,
som er temmelig kompliceret geometrisk sammensat. Der hvor udsnittene mødes, altså
på tværs af bygningen, dannes en hyperbel.
En fordel ved kantens parabelform, er at kraftpåvirkninger føres direkte ned i
understøtningerne uden bøjningsmoment, og trækbåndet tager de horisontale kræfter.
Armeringen er jernstænger med en diameter på 7,9 mm,
De 8 understøtningspunkter er placeret i hjørnerne af en 8-kant, som har et indskrevet
kvardrat på 30 meter. Afstanden mellem punkterne er 12,42 meter.
Det æstetiske udtryk er fuldendt, ved at rammen rund i kanten er præcis lige så tyk som
selve skallen, nemlig 4 cm – så formen står helt rent og uden indvendige søjler.
Bacardi rom fabrikken i Mexico City (1960)
Felix Candela har gjort sig mange bestræbelser på at konstruere sine skaller uden
kantforstærkning, hvilket betyder at kanten har skallens tykkelse. Tappehallen på
3 Opmærksomheden for disse paraplyer har ikke været særlig stor og derfor mangelfuldt billede og beskrivelsesmateriale.
Side 5

Bacardi romfabrikken i Mexico City er hans fineste af denne slags. I dette tilfælde er
tykkelsen på blot 4 cm og hver enkel skal spænder 30 x 30 meter. Han har hentet stor
inspiration fra lufthaven i St. Louis 1951-56, af Yamasaki 4 .
Opsummering
En HP er to krumme overflader som er modsatrettet, som nok nemmest kan illustreres
ved en glad-parabel med sure-parabler hængende på sig. De modsatrettede parabler gør
konstruktionen perfekt til at modvirke asymmetriske belastninger. Hvilket Felix
Candela har udnyttet til det optimale med skal-tykkelser på kun 4 cm, og endda helt ned
til 1,5 cm på det tyndeste sted 5 .
Felix Candela’s konstruktioner har kun kunne opnå sin gennemslagskraft, i et land som
Mexico med dets klima og sociale forhold. F.eks. var hans paraplyer billige at opføre,
da den samme forskalling kunne genbruges igen og igen til at opføre en hel fabrikshal,
hvilket holdt omkostningerne nede.
Konstruktionernes tykkelse var optimeret til det næste umulige, i et forsøg på at spare
på bekostelige materialer.
Felix Candela har ikke opfundet beton-skallen, og er heller ikke den første til at bruge
den HP-form, og andre har lavet skaller på større spænd. Men i en sammenblanding af
det hele, har Felix Candela formået at skabe noget enestående. For selvom han oftest
opførte industribyggeri, har de geometriske konstruktioner givet hans bygninger et højt
arkitektonisk udtryk.
Det vigtigste er nu nok at Felix Candela selv har kunne beherske alle facetter af
byggeriet. For han er ikke bare ingeniør, arkitekt, entreprenør eller konstruktør, men
dem alle på én gang.
4 Arkitekten bag World Trade Center.
5 Kosmisk strålelaboratorium, Mexico Universitetsby.
Side 6

Litteraturliste
Battera, M.: Light Structures, Milano 1973.
Chilton, John: The Engineer’s Contribution to Contemporary Architecture, London
2000.
Fisker, Steffen: Arkitekten 1963, København 1963. Artikel: Mexicos moderne
arkitektur (side 373-391).
Joedicke, Jürgen: Schalenbau – Konstruktion und Gestaltung, Stuttgart 1962.
Kultermann, Udo: Arkitekten 1958, København 1958. Artikel: Teknisk byggekunst i det
20. århundrede (side 425-435)
Langberg, Harald: Arkitekten 1964, København 1964. Artikel: Mellem to arkitekter
(side 558-559).
Rasmussen, Jørgen: Arkitekten 1964, København 1964. Artiklen: Candela (side 482-
488).
Smith, Cleve Bamford: Builders in the sun, Toronto 1967.
