7 747 017 499 - 03/2008 DK

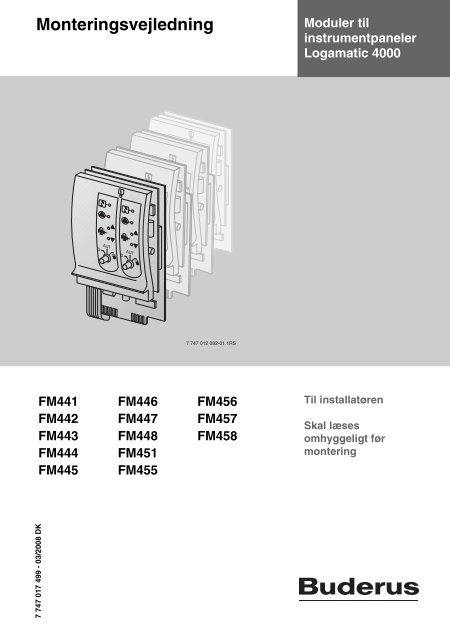

Monteringsvejledning

7 747 012 082-01.1RS

FM441 FM446 FM456

FM442 FM447 FM457

FM443 FM448 FM458

FM444 FM451

FM445 FM455

Moduler til

instrumentpaneler

Logamatic 4000

Til installatøren

Skal læses

omhyggeligt før

montering

Indholdsfortegnelse

1 Indledning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2

1.1 Definition af de forskellige moduler . . . . . . . . . . . . . . . . . . . 3

1.2 Moduler og deres betegnelse (navn) . . . . . . . . . . . . . . . . . . 4

2 Sikkerhed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

2.1 Om denne vejledning. . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

2.2 Produktets anvendelse . . . . . . . . . . . . . . . . . . . . . . . . . . 5

2.3 Standarder og direktiver. . . . . . . . . . . . . . . . . . . . . . . . . . 5

2.4 Forklaring af anvendte symboler . . . . . . . . . . . . . . . . . . . . 6

2.5 Overhold disse anvisninger. . . . . . . . . . . . . . . . . . . . . . . . 6

2.6 Bortskaffelse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

3 Modulmontering Logamatic 41xx . . . . . . . . . . . . . . . . . . . . 9

3.1 Mulige indbygningsmoduler til instrumentpanelerne

Logamatic 41xx . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

3.2 Modulernes placering i instrumentpanelet (Logamatic 41xx) . . .10

3.3 Montering. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

3.4 Afmontering og udskiftning af funktionsmodulet FM451/FM455

(kun ved 4111/4121) . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

4 Modulmontering for instrumentpanel Logamatic 4211 . . . .23

4.1 Mulige indbygningsmoduler til instrumentpanel

Logamatic 4211 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

4.2 Modulernes placering i instrumentpanelet. . . . . . . . . . . . . . .24

4.3 Montering. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

5 Modulmontering Logamatic 43xx . . . . . . . . . . . . . . . . . . . .29


Logamatic 43xx . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

5.2 Modulernes placering i instrumentpanelet. . . . . . . . . . . . . . .32

5.3 Montering. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

Moduler til instrumentpaneler Logamatic 4000 - Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!

1 Indledning

1.1 Definition af de forskellige moduler

Denne monteringsanvisning forklarer indbygningen af

funktionsmodulerne FM4xx i instrumentpanelserien

Logamatic 4000.

ANVISNING TIL BRUGEREN

Tab. 1 Definition af modulerne

Indledning 1

Denne monteringsanvisning kan også anvendes generelt

i forbindelse med indbygning af andre moduler, da

fremgangsmåderne ligner hinanden.

Definitioner

CM = Controller-modul

FM = Funktionsmodul

NM = Netmodul

ZM = Central- eller ekstramodul

Moduler til instrumentpaneler Logamatic 4000 - Vi forbeholder os ret til ændringer som følge af tekniske forbedringer! 3

4

1

Indledning

1.2 Moduler og deres betegnelse (navn)

Controllermodul

Netmodul

Centralmodul

Funktions

modul

Ekstramodul

Betegnelse

CM431 Controller-modul

NM482 Netmodul

Tab. 2 Betegnelse (navn) på modulet

Navn

ZM422

Brænderstyring + 1 varmekreds +

1 varmtvandskreds

ZM424

Kedeldrift + 2 varmekredse +

1 varmtvandskreds

ZM432 Brænder + kedelkredsfunktioner

ZM433

Ekstern varmeproduktion +

1varmekreds

ZM434

Brænder + kedelkredsfunktioner +

0–10 % brænderdrift

ZM425 Visningsmodul

FM441 1 varmekreds + 1 varmtvandskreds

FM442 2 varmekredse

FM443 Solfangerkreds

FM444 Alternativ varmekilde

FM445 LAP/LSP (ladesystem)

FM446 Interface EIB

FM447 Strategi

FM448 Fælles fejlmelding

FM451 KSE 1 (indbygget i R4111)

FM455 KSE 1 (kun med ZM424) med EMS

FM456

KSE 2 (kaskade – 2 væghængte kedler)

med EMS

FM457

KSE 4 (kaskade – 4 væghængte kedler)

med EMS

FM458 Strategi + EMS

ZM426 Ekstra overkogssikring

ZM427 Kedeldriftmodul


2 Sikkerhed

2.1 Om denne vejledning

2.2 Produktets anvendelse

2.3 Standarder og direktiver

Sikkerhed 2

Dette kapitel indeholder generelle sikkerhedsanvisninger,

som skal følges ved montering af funktionsmodulerne FM4xx

i instrumentpanelerne Logamatic 4000.

Endvidere findes der yderligere sikkerhedsanvisninger i andre

kapitler i denne monteringsvejledning, som ligeledes skal følges

nøje. Læs sikkerhedsanvisningerne omhyggeligt, før du

påbegynder monteringen.

Hvis sikkerhedsanvisningerne ikke overholdes, kan der ske

alvorlige personskader – også med dødelig udgang – samt ting- og

miljøskader.

Funktionsmodul FM4xx kan bygges ind i instrumentpanelerne i

system Logamatic 4000.

Dette produkt opfylder i sin konstruktion og sin

driftsfunktion de europæiske direktiver samt

eventuelle supplerende, nationale krav.

Overensstemmelsen bekræftes med CE-mærket.

Produktets overensstemmelseserklæring kan

downloades på internettet på www.buderus.de/konfo

eller kan rekvireres hos den nærmeste Buderusafdeling.


6

2

Sikkerhed

2.4 Forklaring af anvendte symboler

ADVARSEL!

FORSIGTIG!

2.5 Overhold disse anvisninger

Der skelnes mellem to fareniveauer, der markeres med signalord:

LIVSFARE

Angiver en fare, som produktet muligvis kan forårsage, og som

kan medføre alvorlig legemsbeskadigelse eller endog død, hvis

den ignoreres.

FARE FOR PERSONSKADER/

SKADER PÅ ANLÆGGET

Henviser til en potentielt farlig situation, der kan medføre

middelsvære eller lette personskader eller materielle skader.


Her får du tips og nyttige oplysninger, som kan bruges til optimal

indstilling og brug af anlægget.

Funktionsmodulerne FM4xx er udviklet og konstrueret i henhold til

den tekniske udvikling og de anerkendte sikkerhedstekniske

regler.

Alligevel kan uheld forårsaget af ukorrekt montering ikke helt

udelukkes.


ADVARSEL!

ADVARSEL!

ADVARSEL!

Sikkerhed 2

Læs denne monteringsvejledning omhyggeligt før montering af

funktionsmodulerne FM4xx.

LIVSFARE

på grund af elektrisk strøm.

Sørg for, at monteringen, ledningsføringen, den første opstart,



strømtilslutningen samt vedligeholdelse og reparationer kun

udføres af fagfolk under overholdelse af de gældende

tekniske regler.

De lokale forskrifter skal også overholdes!



Vær opmærksom på følgende sikkerhedsanvisninger under

montering af funktionsmodulerne!

LIVSFARE


Vær opmærksom på, at alt arbejde på elektriske installationer



skal udføres af fagfolk.

Før du åbner instrumentpanelet: skal instrumentpanelet



afbrydes på alle poler og sikres, så den ikke kan igangsættes

utilsigtet.

LIVSFARE


Undgå faren for forbindelse mellem 230 V og lavspænding

forårsaget af, at en leder på klemmerne løsnes ved en fejltagelse!

Fastgør ledningernes ledere indbyrdes (f.eks. med



kabelholdere), eller afisolér kun ledningskappen en smule.


8

2

Sikkerhed

FORSIGTIG!

2.6 Bortskaffelse

SKADE PÅ KOMPONENTER

på grund af elektrostatisk afladning (ESD).

Rør ved en radiator eller en jordforbundet vandledning af metal



før udpakning af modulerne, så kroppen aflades elektrostatisk.


Vær opmærksom på, at der skal være en standard-hovedafbryder

for frakobling fra strømforsyningen på alle poler. Hvis der ikke er

en sådan hovedafbryder, skal den etableres.


Anvend kun originalt Buderus-tilbehør samt originale reservedele

til kedlen. Buderus hæfter under ingen omstændigheder for

skader, som opstår som følge af anvendelse af uoriginale dele.

Elektroniske komponenter må ikke smides ud med



husholdningsaffaldet.

Bortskaf modulerne miljømæssigt korrekt på et autoriseret

sted.


3 Modulmontering Logamatic 41xx

Modulmontering Logamatic 41xx 3

Dette afsnit beskriver indbygningen af funktionsmodulerne FM4xx

i instrumentpanelerne Logamatic 4111, 4112 og 4116 eller 4121,

4122 og 4126.


Kontroller, at alt er leveret med.



Hvis det ikke er tilfældet, bedes du henvende dig til en

Buderus-afdeling.


Logamatic 41xx

Moduler

Betegnelse

Tab. 3 Instrumentpanelernes basisudstyr og udvidelsesmuligheder

O = Basisudstyr

X = Ekstraudstyr

– = Kombination/indbygning ikke mulig

41xx

4111 4112 4116 4121 4122 4126

CM431 O O O O O O

NM482 O O O O O O

ZM424 O – – O – –

FM441 – X – – X –

FM442 X X – X X X

FM443 X X – X X X

FM444 X X X X X X

FM445 X X O X X O



FM451 O – – – – –

FM455 – – – O – –

FM456 X X – X X X

FM457 X X – X X X


10

3

Modulmontering Logamatic 41xx

3.2 Modulernes placering i instrumentpanelet (Logamatic 41xx)

1

Fig. 1 Tildeling af stikpladserne

1 Stikplads 1

2 Stikplads 2

3 Stikplads B bag betjeningsenhed MEC2

4 Stikplads A til funktionsmodul FM455 (kun ved 4121)

ZM424 og FM455 (kun ved 4121)

Modulet FM455 sidder altid på stikplads A ( fig. 1, [4]) og

modulet ZM424 på stikplads 1 ( fig. 1, [1]).

FM445 og FM446

Byg altid modulerne FM445 og FM446 ind på stikplads 2

( fig. 1, [2]).

FM456 og FM457

Instrumentpaneler, der indeholder funktionsmodulerne FM456

eller FM457, skal indstilles til adresse 0 eller 1 (master). Foretag

denne indstilling på controller-modul CM431.

Moduler til instrumentpaneler Logamatic 4000 - Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!

2

3

4

3.3 Montering

ADVARSEL!


Skru de 2 skruer ud foroven på kabinettets dæksel ( fig. 2, [1]



og [2]).

Tag det øverste kabinetdæksel af.



Skru de 2 skruer på ledningsafdækningen ( fig. 2, [3] og [4])



ud.

1

Fig. 2 Fjernelse af afdækninger

LIVSFARE

4

på grund af elektrisk strøm, når instrumentpanelet er åbnet.

Før du åbner instrumentpanelet:

Skal instrumentpanelet afbrydes på alle poler og sikres, så det

ikke kan igangsættes utilsigtet.

Tag ledningsafdækningen af.

Moduler til instrumentpaneler Logamatic 4000 - Vi forbeholder os ret til ændringer som følge af tekniske forbedringer! 11

2

3

12

3


1

Fig. 3 Klap panelets forside ud

Tryk de øverste knopper ( fig. 3, [1] og [2]) ind på begge



sider.

Klap panelets forside med MEC2 ( fig. 3, [3]) fremad og ud.




Husk at fjerne ledningsafdækningen, da panelets forside ellers

ikke kan klappes ud.


2

3

Fig. 4 Afmontering af tværliste


For afmontering af tværlisten ( fig. 4, [1]) skal der bruges en

skruetrækker.

Løsn tværlisten på den ene side. For at gøre dette trykkes den



ene af de to ( forankringer fig. 4, [3]) ud med skruetrækkeren.

Løft tværlisten på en laske ( fig. 4, [2]).



Tryk den anden forankring ud med skruetrækkeren.



Hæv tværlisten i den anden laske.



Tag tværlisten på denne side ud af holderen.



Løsn tværlisten på den anden side på samme måde.



Tag tværlisten ( fig. 4, [1]) af.




3

1

2

14

3


ADVARSEL!

Fig. 5 Fjernelse af blindplade

Ved indbygning af et nyt modul

Fjern blindpladen fra stikplads 1 ( fig. 5) i instrumentpanelet.



Før indbygning af modulet skal tilslutningsledninger til følere og



pumper udlægges og forsynes med klemmer (detaljerede

oplysninger fremgår af den tekniske dokumentation til

instrumentpanelerne Logamatic 41xx).

LIVSFARE

pga. kortslutning.

Pas ved afisolering eller afskæring af ledninger på, at der ikke

falder ledningsstumper ned i de elektriske eller elektroniske

dele.

Sæt det nye modul ind på den ledige stikplads oppefra ved at



trykke på ( følerlisten fig. 6, side 15), til det kan mærkes, at

det går på plads.


Fig. 6 Indsætning af modulet


Ved afmontering eller udskiftning af et modul

Løsn ledningerne på det pågældende modul, og fastgør dem



i parkeringsposition (detaljerede oplysninger fremgår af

monteringsvejledningen for instrumentpanelerne

Logamatic 41xx).

Tag modulet ud af instrumentpanelet.






trykke på ( følerlisten fig. 6), til det kan mærkes, at det går på

plads.


16

3


Fig. 7 Oprettelse af nettilslutning, stikplads 1

Oprettelse af nettilslutning til modulet på stikplads 1

Sæt følerledninger eller pumpetilslutninger ind på det dertil



beregnede sted i modulet.

Sæt 230 V-modultilslutningsstikket ind på den dertil beregnede



position i ( stiklisten fig. 7).


Netz

L N


Fig. 8 Oprettelse af nettilslutning, stikplads 2

Oprettelse af nettilslutning til modulet på stikplads 2

Fjern blindstikket ( fig. 8, [1]) til det trepolede stik (kabeltræ).



Sæt 230 V-modultilslutningsstikket i det trepolede stik



( fig. 8, [2]).


18

3


Fig. 9 Indsætning af tværliste

Efter montering af modul

Sæt tværlisten ( fig. 9, [1]) ind i udsparingerne,og lad den gå



i hak.

Sving udstyrets forside ( fig. 9, [2]) tilbage, og lad den gå



i hak.


1

2


Sæt det øverste kabinetdæksel på.



Skru de 2 skruer på igen foroven på kabinettets dæksel



fig. 10, [1] og [2]).

(

Hvis der er trukket flere ledninger ud, skal der laves en



udskæring til dem i den nederste del af ledningsafdækningen.

Sæt ledningsafdækningen på.



Skru de 2 skruer på ledningsafdækningen ( fig. 10, [3] og [4])



på igen.

1

4

Fig. 10 Monter kabinetdæksel og ledningsafdækning

Test modulernes funktion.



Detaljerede oplysninger fremgår af betjenings- eller

servicevejledningen for instrumentpanelerne Logamatic 41xx.


2

3

20

3


3.4 Afmontering og udskiftning af funktionsmodulet FM451/FM455

(kun ved 4111/4121)

Fig. 11 Udskiftning af modul FM451/FM455

Hvis modul FM451/FM455 skal udskiftes, skal modul ZM424

afmonteres fra stikplads 1 som det første.

Træk 230 V-modultilslutningsstikket ( fig. 7, side 16) og



alle forbindelsesledninger til modul ZM424 af, og fastgør dem

i parkeringsposition.

Tag modul ZM424 ud.



Tag printkortet nedenunder – modul FM451/FM455 – ud



fig. 11). (

Sæt det nye modul FM451/FM455 ind.



Skub modul ZM424 ind igen ved at trykke på følerlisten.



Sæt alle forbindelsesledninger på plads i deres oprindelige



position.

Opret 230 V-tilslutning til modul ZM424 igen.


Trådkontakt


Modulet konfigureres med trådbrokontakten:

Stilling Funktion

åben

(standardind

stilling)

ANVISNING TIL MONTØREN

Modulet kobler sig på som nyt

modul FM455/456/457.

lukket Modulet kobler sig på som

FM451/452/454.

Kun påkrævet, når modulet

anvendes som reservedel.

I forbindelse med EMS skal trådkontakten være åben.

Fig. 12 Trådkontakt (f.eks. FM457)


22

3



Hvis der ikke eksisterer en 230 V-spændingsforsyning til modulet

eller en af dets 230 V-komponenter (der er f.eks. ikke oprettet en

stikforbindelse), tilkobles de berørte komponenter ikke (f.eks.

pumper).

Denne fejlfunktion fremgår ikke af det pågældende modul, da

LED'en samt reguleringsfunktionen arbejder uafhængigt af denne

spændingsforsyning.


Modulmontering for instrumentpanel Logamatic 4211 4

4 Modulmontering for instrumentpanel

Logamatic 4211

Dette afsnit beskriver monteringen af funktionsmodulerne FM4xx

i instrumentpanel Logamatic 4211.


Kontroller, at alt er leveret med.





4.1 Mulige indbygningsmoduler til instrumentpanel Logamatic 4211

Moduler

Betegnelse 4211

CM431 O

NM482 O

ZM422 O

FM442 X

FM443 X

FM444 X

FM445 X

FM446 X

FM448 X

ZM426 X

Tab. 4 Instrumentpanelets basisudstyr og udvidelsesmuligheder





Indbygningspositionen for modulerne kan vælges frit. Undtaget fra

denne regel er modulerne FM445 og FM446. Installér så vidt

muligt disse moduler på instrumentpanelets stikplads 2

( fig. 13, [2], side 24).


24

4

Modulmontering for instrumentpanel Logamatic 4211

4.2 Modulernes placering i instrumentpanelet

1 2


1 Stikplads 1 til et yderligere modul



4 Stikplads A til centralmodul ZM422 (standardversion)


Principielt kan de ekstra moduler indbygges på en vilkårlig ledig

stikplads (1-2). Vær opmærksom på, at spændingsforsyningen

føres fra modul til modul. Sæt modulerne ind på række fra venstre

til højre (stikplads 1-2) for at få en fornuftig og logisk nummerering

af varmekredsene.


Z

L

4 3

Stikplads A ( fig. 13, [4]) er fast optaget af centralmodul ZM422

og stikplads B ( fig. 13, [3]) med controllermodul CM431 og

betjeningsenhed MEC2.

4.3 Montering

ADVARSEL!



1 Skruer

2 Dækplade

LIVSFARE

1





Løsn de to skruer oven på instrumentpanelet ( fig. 14, [1]).



Løft låget ( fig. 14, [2]) af.




2

1

26

4


ADVARSEL!

Fig. 15 Ind- og udbygning af modul


Fjern blindpladen i instrumentpanelet.



Før indbygning af modulet skal tilslutningsledninger til følere og



pumper udlægges og forsynes med klemmer (detaljerede


instrumentpanelerne Logamatic 4211).

LIVSFARE

pga. kortslutning.



dele.




trykke på ( følerlisten fig. 15), til det kan mærkes, at det går

på plads.




Løsn ledningerne på det pågældende modul, og fastgør dem i



parkeringsposition (detaljerede oplysninger fremgår af


Logamatic 4211).







trykke på ( følerlisten fig. 15, side 26), til det kan mærkes, at


Fig. 16 Oprettelse af 230 V-spændingsforsyningen

Sæt følerledninger eller pumpetilslutninger ind på det dertil







position i stiklisten (for modultilslutning på stikplads 2,

fig. 16).


28

4



Stikkene er fikseret med en lås, så de ikke glider ud.

Tryk låsepalerne op ved udtrækning af klemmerne.

Sæt låget på, og gør det fast med skruerne.







servicevejledningen for instrumentpanelerne Logamatic 4211.





pumper).





5 Modulmontering Logamatic 43xx


Dette afsnit beskriver monteringen af funktionsmodulerne FM4xx i

instrumentpanel Logamatic 43xx.


Kontrollér, at alt er leveret med.




30

5



Logamatic 43xx

Betegnelse

4311 4312

43xx

4313 4321 4322 4323

CM431 O O O O O O

NM482 O O O O O O

ZM432 O O – – – –

ZM433 – – O – – O

ZM434 X X – O O –




Moduler

FM444

FM445

X

X

X

X

X

X

X

X

X

X

X

X


FM447 X – – X X –


FM455 – – – – – –

FM456 – – – – – X

FM457 – – – – – X

FM458 X X – X X X

ZM426 X X – X X –

Tab. 5 Instrumentpanelernes basisudstyr og udvidelsesmuligheder





Modulerne FM441 og FM445 må aldrig anvendes sammen i et

instrumentpanel.

Hvis der allerede er integreret et FM441-modul i

instrumentpanelet, skal det fjernes før indbygning af et FM445.

Hvis begge moduler indbygges (FM441 og FM445), fører det til en

fejlmelding i MEC2's display.




Indbygningspositionen for modulerne kan vælges frit. Undtaget fra

denne regel er modulerne FM445 og FM446.

Montér kun modul FM446 i instrumentpanelets yderste højre

position ( fig. 17, [4], side 32).

Modul FM445 kan installeres i stikplads 3 eller 4 ( fig. 17, [3]

og [4], side 32) afhængigt af de anvendte modulers antal.












Modulerne FM456/FM457 og FM458 må aldrig anvendes

sammen i et instrumentpanel.

Hvis begge moduler indbygges (FM456/FM457 og FM458), fører

det til en fejlmelding i MEC2's display.


32

5


5.2 Modulernes placering i instrumentpanelet

1 2 3 4







6 Stikplads A til centralmodul ZM432 eller ZM434 (standardversion)


6 5

Stikplads A ( fig. 17, [6]) er fast optaget med et af

centralmodulerne ZM432 eller ZM434 eller ZM433, stikplads B

( fig. 17, [5]) er fast optaget med controllermodul CM431 og

betjeningsenhed MEC2.



Principielt kan de ekstra moduler indbygges på en vilkårlig ledig

stikplads (1-4). Vær opmærksom på, at spændingsforsyningen

føres fra modul til modul. Sæt modulerne ind på række fra venstre

til højre (stikplads 1-4) for at få en fornuftig og logisk nummerering

af varmekredsene.

Eksempel

Varmekredstildeling ved to varmekredsmoduler (FM442) og et

varmekreds- og varmtvandsmodul (FM441):

Fig. 18 Eksempel på placering af funktionsmoduler

Stikplads 1 Stikplads 2 Stikplads 3

FM442

FM442

FM441

Varmekreds 1 Varmekreds 3 Varmekreds 5

Varmekreds 2 Varmekreds 4 Varmtvandskredsløb

Eventuelt skal forbindelsesledningen, som er vedlagt modulet,

anvendes ved indbygning af modul FM458, så nabomodulerne til

FM458 forsynes med spænding.


34

5


5.3 Montering

ADVARSEL!

1


LIVSFARE





Løsn de to skruer oven på instrumentpanelet ( fig. 19, [1]



og [3]).

Løft låget ( fig. 19, [2]) af.




2

3

ADVARSEL!

Fig. 20 Ind- og udbygning af modul



Fjern blindpladen fra stikplads 1 ( fig. 20)



i instrumentpanelet.

Før indbygning af modulet skal tilslutningsledninger til følere



og pumper udlægges og forsynes med klemmer (detaljerede


instrumentpanelerne Logamatic 43xx).

LIVSFARE

på grund af kortslutning.



dele.




trykke på ( følerlisten fig. 20), til det kan mærkes, at det går

på plads.


36

5



Løsn ledningerne på det pågældende modul, og fastgør dem



i parkeringsposition (detaljerede oplysninger fremgår af


Logamatic 43xx).



trykke på følerlisten ( fig. 20, side 35), til det kan mærkes, at




Fig. 21 Oprettelse af 230 V-spændingsforsyningen

Sæt følerledninger og pumpetilslutninger ind på det dertil







position i stiklisten (for modultilslutning på stikplads 1,

fig. 21).


Stikkene er fikseret med en lås, så de ikke glider ud.

Tryk låsepalerne op, når stikkene trækkes ud.



Sæt låget på, og gør det fast med skruerne.







servicevejledningen for instrumentpanelerne Logamatic 43xx.


38

5






pumper).





Noter


ROBERT BOSCH A/S

Telegrafvej 1

DK-2750 Ballerup

Telefon: (+45) 44 89 89 89

Direkte: (+45) 44 89 84 70

www.buderus.dk

Monteringsvejledning - Buderus

Transform your PDFs into Flipbooks and boost your revenue!

Delete template?

Save as template ?
