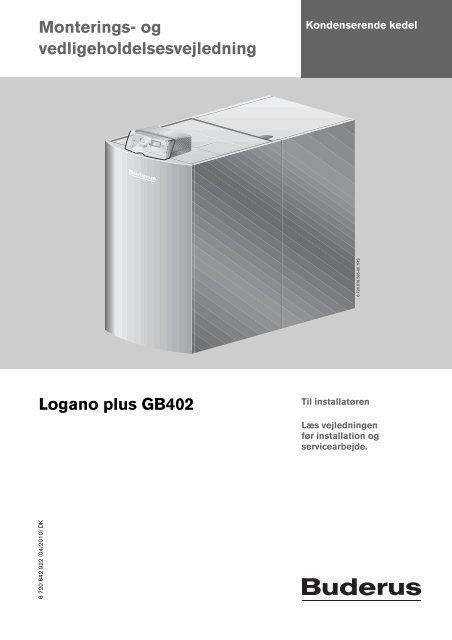

Monterings- og

vedligeholdelsesvejledning

Logano plus GB402

6 720 642 922 (04/2010) DK

Kondenserende kedel

Til installatøren

Læs vejledningen

før installation og

servicearbejde.

Indholdsfortegnelse


1 Symbolforklaring og

sikkerhedsanvisninger . . . . . . . . . . . . . . . . . . . 4

1.1 Symbolforklaring . . . . . . . . . . . . . . . . . . . . . . 4

1.2 Sikkerhedsanvisninger . . . . . . . . . . . . . . . . . 4

2 Information om kedlen . . . . . . . . . . . . . . . . . . . 6

2.1 EU-overensstemmelseserklæring . . . . . . . . 6

2.2 Produktets anvendelse . . . . . . . . . . . . . . . . . 6

2.3 Om denne vejledning . . . . . . . . . . . . . . . . . . 6

2.4 Værktøjer, materialer og hjælpemidler . . . . 6

2.5 Produktbeskrivelse . . . . . . . . . . . . . . . . . . . . 7

2.6 Leveringsomfang . . . . . . . . . . . . . . . . . . . . . 9

2.7 Mål og tekniske data . . . . . . . . . . . . . . . . . 10

2.7.1 Dimensioner Logano plus GB402 . . . . . . 10

2.7.2 Tekniske data . . . . . . . . . . . . . . . . . . . . . . . 11

3 Forskrifter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

3.1 Normer, forskrifter og direktiver . . . . . . . . . 13

3.2 Anvisninger til installation og drift . . . . . . . 13

3.3 Godkendelses- og informationspligt . . . . . 13

3.4 Anlægsvandets kvalitet . . . . . . . . . . . . . . . 13

3.5 Forbrændingsluft-røggastilslutning . . . . . . 13

3.6 Forbrændingsluftkvalitet . . . . . . . . . . . . . . . 13

3.7 Bortskaffelse . . . . . . . . . . . . . . . . . . . . . . . . 13

4 Transport af kedlen . . . . . . . . . . . . . . . . . . . . . 14

4.1 Transport af gaskedlen med kran . . . . . . . 14

4.1.1 Gaskedlen tages af pallen . . . . . . . . . . . . . 15

4.2 Transport af kedlen på ruller . . . . . . . . . . . 15

5 Montering af gaskedlen . . . . . . . . . . . . . . . . . 16

5.1 Krav til opstillingsrummet . . . . . . . . . . . . . . 16

5.2 Anbefalede installationsafstande . . . . . . . . 16

5.3 Opretning af kedlen . . . . . . . . . . . . . . . . . . 17

6 Montering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

6.1 Etablering af røggastilslutning . . . . . . . . . . 18

6.2 Installation af kondensatslangen . . . . . . . . 19

6.3 Montering af topplade . . . . . . . . . . . . . . . . 20

6.4 Etablering af lufttilførsel

(til drift, som er uafhængig af rumluft) . . . 20

6.5 Etablering af varmekredstilslutning . . . . . . 21

6.5.1 Tilslutning af fremløb . . . . . . . . . . . . . . . . . 21

6.5.2 Montering af sikkerhedsgruppen

på fremløbet . . . . . . . . . . . . . . . . . . . . . . . . 21

6.5.3 Tilslutning af returledning . . . . . . . . . . . . . . 23

6.5.4 Installation af varmtvandsbeholder . . . . . . 23

2

6.6 Fyldning og trykprøvning

af fyringsanlæg . . . . . . . . . . . . . . . . . . . . . . 24

6.7 Eltilslutning . . . . . . . . . . . . . . . . . . . . . . . . . . 25

6.7.1 Montering af instrumentpanel . . . . . . . . . . 25

6.7.2 Etablering af strømtilslutning . . . . . . . . . . . 26

6.8 Etablering af brændstofforsyning . . . . . . . . 27

7 Ibrugtagning af kedlen . . . . . . . . . . . . . . . . . . . 28

7.1 Kontrol af driftstryk . . . . . . . . . . . . . . . . . . . 28

7.2 Kontrol af tæthed . . . . . . . . . . . . . . . . . . . . 29

7.3 Notering af gasparametrene . . . . . . . . . . . 29

7.4 Kontrol af anlæggets udstyr . . . . . . . . . . . . 30

7.5 Udluftning af gasledning . . . . . . . . . . . . . . . 31

7.6 Kontrol af ventilationsåbningerne

samt røggastilslutningen . . . . . . . . . . . . . . 31

7.7 Klargøring af kedlen . . . . . . . . . . . . . . . . . . 31

7.8 Ibrugtagning af instrumentpanel

og brænder . . . . . . . . . . . . . . . . . . . . . . . . . 32

7.8.1 Tilslutning af kedlen på BC10 . . . . . . . . . . 32

7.8.2 Udførelse af røggastest . . . . . . . . . . . . . . . 32

7.8.3 Åbning af serviceniveau RC35

og visning af monitordata . . . . . . . . . . . . . 33

7.9 Måling af tilslutningstryk for gas . . . . . . . . . 33

7.10 Kontrol og indstilling af gas-/luftforholdet . 34

7.10.1Udførelse og kontrol af CO 2 -indstilling

ved fuldlast . . . . . . . . . . . . . . . . . . . . . . . . . 34

7.10.2Udførelse og kontrol af CO 2 -indstilling

ved dellast . . . . . . . . . . . . . . . . . . . . . . . . . . 34

7.10.3Kontrol af CO 2-indstillingen ved fuldlast . . 35

7.11 Skift af statusindikator på BC10 til

statusvisning kedeltemperatur . . . . . . . . . 35

7.12 Tilbagevending til driftsmodus

fra røggastest . . . . . . . . . . . . . . . . . . . . . . . .35

7.13 Registrering af måleværdier . . . . . . . . . . . . 35

7.13.1Transporttryk . . . . . . . . . . . . . . . . . . . . . . . . 35

7.13.2CO-værdi . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

7.14 Funktionskontrol . . . . . . . . . . . . . . . . . . . . . 36

7.14.1Kontrol af ioniseringsstrøm

(flammestrøm) . . . . . . . . . . . . . . . . . . . . . . . .36

7.15 Kontrol af tætheden under drift . . . . . . . . . 36

7.16 Montering af kapper . . . . . . . . . . . . . . . . . . 37

7.17 Information til ejeren/den driftsansvarlige

og aflevering af tekniske dokumenter . . . . 37

7.18 Opstartsprotokol . . . . . . . . . . . . . . . . . . . . . 38

8 Afbrydelse af varmeanlægget . . . . . . . . . . . . 39

8.1 Afbrydelse af anlægget

via basiscontroller BC10 . . . . . . . . . . . . . . 39

8.2 Afbrydelse af anlægget i nødstilfælde . . . . 39

Logano plus GB402 - Vi forbeholder os ret til ændringer og forbedringer.

9 Eftersyn og vedligeholdelse . . . . . . . . . . . . . 40

9.1 Forberedelse af gaskedlen til eftersyn . . . . 40

9.2 Generelt arbejde . . . . . . . . . . . . . . . . . . . . . 40

9.3 Kontrol for indvendig tæthed . . . . . . . . . . . . 41

9.3.1 Bestemmelse af prøvevolumen . . . . . . . . . . 41

9.3.2 Udførelse af trykprøvning . . . . . . . . . . . . . . . 42

9.4 Kontrol af anlæggets driftstryk . . . . . . . . . . 43

9.5 Måling af CO 2-indhold . . . . . . . . . . . . . . . . . 43

9.6 Rengøring af brænder og varmeveksler . . . 44

9.6.1 Afmontering og rengøring af brænder . . . . 44

9.6.2 Rengøring af varmeveksleren . . . . . . . . . . . 46

9.7 Eftersyn af brænderens elektroder . . . . . . . 47

9.8 Udskiftning af komponenter . . . . . . . . . . . . 48

9.8.1 Afmontering af gasarmaturet . . . . . . . . . . . . 48

9.8.2 Udskiftning af gasfilteret . . . . . . . . . . . . . . . 48

9.8.3 Afmontering af blæseren . . . . . . . . . . . . . . . 49

9.9 Montering af afmonterede dele . . . . . . . . . . 49

9.9.1 Montering af blæseren . . . . . . . . . . . . . . . . . 50

9.9.2 Montering af luftindtag og gasarmatur . . . . 50

9.9.3 Montering af brænder . . . . . . . . . . . . . . . . . 50

9.9.4 Montering af gasledningen

på gasarmaturet . . . . . . . . . . . . . . . . . . . . . 50

9.9.5 Montering af luftindtag . . . . . . . . . . . . . . . . . 51

9.10 Kontrol af tætheden under drift . . . . . . . . . . 51

9.11 Kontrol af ioniseringsstrøm . . . . . . . . . . . . . 51

9.12 Afslutning for eftersyn og vedligeholdelse . 51

9.12.1Afmontering af måleapparater . . . . . . . . . . . 51

9.12.2Montering af kapper . . . . . . . . . . . . . . . . . . . 51

9.12.3Bekræftelse af eftersyn

og vedligeholdelse . . . . . . . . . . . . . . . . . . . 51

9.13 Udskiftning af pakningerne afhængigt

af brugstiden . . . . . . . . . . . . . . . . . . . . . . . . 51

9.14 Eftersyns- og serviceprotokol . . . . . . . . . . . 52

10 Afhjælpning af fejl . . . . . . . . . . . . . . . . . . . . . . 55

10.1 Registrering af driftstilstand

og nulstilling af fejl . . . . . . . . . . . . . . . . . . . 55

10.2 Drifts- og fejldisplays . . . . . . . . . . . . . . . . . . 56

10.2.1Driftsmeldinger . . . . . . . . . . . . . . . . . . . . . . . 56

10.2.2Fejlvisninger . . . . . . . . . . . . . . . . . . . . . . . . . 57

11 Tillæg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

11.1 Følerkarakteristikker . . . . . . . . . . . . . . . . . . . 66

11.2 Hydraulisk modstand . . . . . . . . . . . . . . . . . . 67

11.3 Tilslutningsdiagram MC10 . . . . . . . . . . . . . 67

11.4 Tilslutningsdiagram SAFe . . . . . . . . . . . . . . 70

Stikordsregister . . . . . . . . . . . . . . . . . . . . . . . . 71


Logano plus GB402 - Vi forbeholder os ret til ændringer og forbedringer. 3

4

1 Symbolforklaring og sikkerhedsanvisninger

1 Symbolforklaring og sikkerhedsanvisninger

1.1 Symbolforklaring

Advarselshenvisninger

Advarselshenvisninger i teksten markeres

med en advarselstrekant med grå baggrund

og kant.

Ved fare på grund af strøm udskiftes udråbstegnet

i advarselstrekanten med et lynsymbol.

Signalord ved advarselshenvisningens start markerer konsekvensernes

type og alvor, hvis aktiviteterne for forebyggelse

af faren ikke følges.

• BEMÆRK betyder, at der kan opstå materielle skader.

• FORSIGTIG betyder, at der kan opstå personskader af

lettere til middel grad.

• ADVARSEL betyder, at der kan opstå alvorlige personskader.

• FARE betyder, at der kan opstå livsfarlige personskader.

Vigtige informationer

Vigtige informationer uden fare for mennesker

eller materiale markeres med det viste

symbol. De markeres med linjer over og under

teksten.

Øvrige symboler

Symbol Betydning

B Handlingstrin

Henvisning til andre steder i dokumentet

eller til andre dokumenter

• Opremsning/listeindhold

– Opremsning/listeindhold (2. niveau)

Tab. 1

1.2 Sikkerhedsanvisninger

Fare ved gaslugt

B Luk gashanen.

B Åbn vinduer og døre.

B Betjen ikke elektriske kontakter, heller ikke telefon, stik

eller dørklokke.

B Sluk åben ild. Rygning forbudt! Tænd ikke for lightere,

og brug ikke nogen form for tændkilder!

B Advar husets beboere, men ring ikke på døren.

B Forlad omgående bygningen, hvis gasudstrømning kan

høres. Sørg for, at andre personer forhindres i at gå ind,

og kontakt politi og brandvæsen uden for bygningen.

B Kontakt gasselskabet og det autoriserede VVS-firma

udefra.

Fare ved gaslugt

B Sluk for kedlen ( side 39).

B Åbn vinduer og døre.

B Tilkald et autoriseret VVS-firma.

Fare på grund af forgiftning. Utilstrækkelig lufttilførsel

kan medføre risiko for kulilteforgiftning.

B Sørg for, at der er fri luftgennemstrømning gennem

ventilationsåbningerne.

B Kedlen må ikke tages i brug, så længe disse forhold

ikke er bragt i orden.

B Gør anlæggets ejer skriftligt opmærksom på mangler

og farer.

Livsfare på gund af udsivende røggas

B Sørg for, at røggasrørene og pakningerne ikke er

beskadiget.

B Kedlen må ikke være udstyret med en ventilationsklap

eller et termisk styret røggasspjæld efter røggastilslutningen.

Fare på grund af eksplosion af antændelige gasser

B Arbejde på gasførende komponenter må kun udføres af

en autoriseret VVS-installatør.

Brandfare ved eksplosive og let antændelige

materialer

B Opbevar eller anvend ikke let antændelige materialer

(papir, gardiner, tøj, fortynder, maling m.v.) i nærheden

af kedlen.


Fare på grund af elektrisk strøm, når kedlen er

åben

B Før kedlen åbnes:

skal spændingen afbrydes på alle poler og sikres, så

den ikke kan igangsættes utilsigtet.

B Det er ikke tilstrækkeligt at slukke instrumentpanelet.

Fare på grund af kortslutning

For forebyggelse af kortslutning:

B Brug kun originale Buderus-kabler.

Opstilling og indstilling

B Forskriftsmæssig installation og indstilling af brænderen

og instrumentpanelet er forudsætning for sikker og

økonomisk drift af kedlen.

B Kedlen må kun opstilles af et autoriseret VVS-firma.

B Dele af røggasføringen må ikke ændres.

B Arbejde ved gasførende komponenter må kun udføres

af kvalificeret og autoriseret personale.

B Elarbejde må kun udføres af kvalificerede elektrikere.

B Kedlen må ikke anvendes i rum, hvor der hele tiden

opholder sig personer.

B Undgå at lukke eller formindske lufttilgangs- og

afgangsåbninger i døre, vinduer og vægge. Sørg for

forsyning af forbrændingsluft ved montering af vinduer

med tætte fuger.

B Sikkerhedsventilerne må ikke afspærres!

Under opvarmning kan vandet slippe ud ved sikkerhedsventilen

på varmtvandskredsen og -rørsættet.

Skader på grund af betjeningsfejl

Betjeningsfejl kan føre til personskader og/eller materielle

skader.

B Sørg for, at børn ikke betjener eller leger med anlægget

uden opsyn.

B Sørg for, at kun personer, som kan betjene anlægget

korrekt, har adgang til det.

Symbolforklaring og sikkerhedsanvisninger

Brugerinstruktion

B Giv kunden informationer om, hvordan kedlen fungerer

og betjenes.

B Anlæggets bruger er ansvarlig for varmeanlæggets sikkerhed

og miljømæssige korrekte drift.

B Gør kunden opmærksom på, at han ikke må foretage

ændringer eller istandsættelser.

B Vedligeholdelse og reparationer må kun udføres af

autoriseret personale.

B Brug kun originale reservedele!

B Anvend kun andre kombinationer, tilbehør og sliddele,

hvis disse specifikt er beregnet til den påtænkte anvendelse

og ikke forringer ydelsen og medfører manglende

opfyldelse af sikkerhedskrav.

Logano plus GB402 - Vi forbeholder os ret til ændringer og forbedringer. 5

1

6

2 Information om kedlen


2.1 EU-overensstemmelseserklæring

Dette produkt opfylder i sin konstruktion og sin

driftsfunktion de europæiske direktiver samt eventuelle

supplerende, nationale krav. Overensstemmelsen er

bekræftet med CE-mærket. Produktets overensstemmelseserklæring

kan downloades på internettet på

www.buderus.de/konfo eller kan rekvireres hos den

nærmeste Buderus-afdeling.

2.2 Produktets anvendelse

Logano plus GB402 er konstrueret til almindeligt brug

som kondenserende gaskedel til rumopvarmning og

varmtvandsproduktion.

Det er kun muligt at anvende naturgas.

Bestemmelsesmæssig anvendelse opnås kun, når

angivelserne på typeskiltet og de tekniske data

( kapitel 2.7) overholdes.

2.3 Om denne vejledning

Den foreliggende monterings- og vedligeholdelsesvejledning

indeholder vigtige oplysninger for sikker og korrekt

montering, opstart og vedligeholdelse af den kondenserende

gaskedel.

Monterings- og vedligeholdelsesvejledningen samt servicevejledningen

henvender sig til fagmanden, der på

grundlag af sin faguddannelse og erfaring har kendskab til

varmeanlæg og gasinstallationer.

Til Logano plus GB402 leveres følgende dokumenter:

• Betjeningsvejledning

• Betjeningsvejledning instrumentpanel MC10

• Monterings- og vedligeholdelsesvejledning

• Driftsprotokol

• Planlægningsdokumenter

Ovennævnte dokumenter kan også downloades på internettet

hos Buderus.

Hvis du har forbedringsforslag eller finder uregelmæssigheder,

bedes du kontakte os. Adresserne og internetadressen

findes på bagsiden af dette dokument.

2.4 Værktøjer, materialer og

hjælpemidler

Til montering og vedligeholdelse af kedlen skal du bruge:

• standardværktøjer til området varme-, gas- og vandinstallationer

samt et metrisk gaffelnøgle- og unbraconøglesæt.

• Betjeningsenheden RC35 er nødvendig som monitorenhed

ved opstart, eftersyn og vedligeholdelse af

kedlen.

Som monitorenhed kan der også anvendes

en pc med Buderus Logamatic

ECO-Soft 4000/EMS og en service-key.

Desuden er det hensigtsmæssigt med følgende:

• 5 rør (ca. R 1¼ ", ca. 900 mm lange) som underlag til

at rulle kedlen med.

• Renseklude og/eller kemisk rengøringsmiddel til

vådrengøring (leveres som tilbehør).


2.5 Produktbeskrivelse

Logano plus GB402 er en kondenserende gaskedel med

aluminium-kedelkrop.

Fig. 1 Logano plus GB402 – hovedkomponenter

1 Frontkappe

2 Gasarmatur

3 Instrumentpanel (MC10 og BC10)

4 Gasbrænder (brænderstav)

5 Kedelkrop med isolering

6 Kedelkabinet

7 Kondensatbakke og vandlås

8 Fyringsautomat

Information om kedlen

Hovedkomponenterne i Logano plus GB402 ( fig. 1) er

følgende:

• Instrumenpanelet

• Ramme og beklædning

• Kedelkrop med isolering

• Gasbrænder

Instrumentpanelet overvåger og styrer alle kedlens elektriske

komponenter.

Kedelkroppen overfører varmen, der dannes af brænderen,

til anlægsvandet. Isoleringen reducerer varmetabet.


2

8


2 4 5

3 6

1

Fig. 2 Basiscontroller Logamatic BC10 – betjeningselementer

1 Driftspanel „On/Off“

2 Drejeknap for varmt vand

3 LED „Varmtvandsproduktion“

4 Display til statusvisning

5 Drejeknap til maksimal kedeltemperatur

6 LED „Varmeaktivering“

7 Grundplade med stikplads til en betjeningsenhed

f.eks. RC35 (bag afskærmningen)

8 LED „Brænder“ (On/Off)

9 Tilslutningsbøsning til diagnosestik

10 Tasten „Statusindikator“

11 Tasten „Flgas test“

12 Tasten „Reset“ (nulstillingsknap)

12 10 8

11 12 910 7

Basiscontroller Logamatic BC10 ( fig. 2).

Basiscontrolleren Logamatic BC10 muliggør grundbetjening

af anlægget. Den stiller bl.a. følgende funktioner til

rådighed:

• Aktivering/deaktivering af kedlen

• Indstilling af varmtvandstemperatur og den maksimale

kedeltemperatur i varmedrift

• Statusvisning

Fig. 2 giver en oversigt over betjeningselementerne til

Basiscontroller Logamatic BC10.

En betjeningsenhed (f.eks. RC35*) giver mulighed for

mange andre funktioner til regulering af varmeanlægget.

* leveres separat

6720614021-003.1TD


2.6 Leveringsomfang

Logano plus GB402 leveres komplet med Basiscontroller

Logamatic BC10 og instrumentpanelet MC10 i 3 emballageenheder.

B Kontrollér ved modtagelsen, at emballagen er intakt.

B Kontrollér ved modtagelsen, at leverancen er komplet.

B Bortskaf emballagen miljørigtigt.

Emballeringsenhed

Komponent Emballage

1 (kedel) Gaskedel monteret

(uden kappe)

1 foliepakke

på palle

Vandlås 1 folieemballage

Justerbare fødder 1 folieemballage

Tilslutningsstykke til

kedel

1 kasse

Mærkat konvertering til 1 folieemballage

anden gastype

Tekniske dokumenter 1 folieemballage

2 (separat) Kabinet 1 kasse

3 (separat) Instrumentpanel MC10 1 kasse

(indeholder BC10)

Tab. 2 Leveringsomfang

Tilbehør

Til kedlen leveres et omfattende tilbehør. I kataloget kan

du se de nøjagtige informationer vedrørende egnet tilbehør.

Følgende tilbehør kan leveres fra Buderus:

• Sikkerhedsventil eller sikkerhedsgruppe

• Røggassystem

• Lufttilførselssystem

• Betjeningsenhed f.eks. RC35

• Lyddæmper

• Ventilationsadapter (tilbehør til rumluftuafhængig drift)



2


2.7 Mål og tekniske data

2.7.1 Dimensioner Logano plus GB402

Fig. 3 Dimensioner og tilslutninger til Logano plus GB402 (mål i mm)

AA = røgafgang

AKO = kondensudløb

EV = tilslutning forbrændingsluft(kun ved drift,

som er uafhængig af rumluft)

GAS = gastilslutning

MAG = tilslutningsmulighed for trykekspansionsbeholder til

sikring af den enkelte kedel

10

RK = retur kedel

ST = tilslutning sikkerhedsventil eller sikkerhedsgruppe

VK = fremløb kedel


2.7.2 Tekniske data


Enhed

Kedelstørrelse (ydelse - antal elementer)

GB402-320 - 5 GB402-395 - 6 GB402-470 - 7 GB402-545 - 8 GB402-620 - 9

Nominel belastning kW 61,0 – 304,8 75,2 – 376,2 89,5 – 447,6 103,8 – 519,0 118,0 – 590,0

Nominel belastning ved 80/60 °C kW 58,9 – 297,2 72,6 – 367,4 85,2 – 435,8 100,7 – 507,0 114,9 – 578,2

Nominel belastning ved 50/30 °C kW 66,7 – 320,0 80,5 – 395,0 95,6 – 468,2 113,0 – 545,0 127,6 – 621,4

Kedlens virkningsgrad ved fuldlast

ved 80/60 °C

% 97,5 97,6 97,6 97,7 98,0

Kedlens virkningsgrad ved fuldlast

ved 50/30 °C

% 105,1 105,0 104,6 105,0 105,3

Nominel virkningsgrad ved 75/60 °C % 106,0 106,3 106,6 106,3 106,4

Nominel virkningsgrad ved 40/30 °C % 109,6 109,4 109,7 109,3 110,4

Stilstandsvarmetab

ved overtemperatur 30/50 K

% 0,20/0,33

Vandsiden

0,16/0,27 0,14/0,23 0,12/0,20 0,11/0,17

Vandindhold i kedel l 47,3 53,3 59,3 65,3 75,3

Tryktab ved Δt 20K mbar 99 105 95 108 113

Maksimal fremløbstemperatur

varme-/varmtvandsproduktion

°C 30 – 85

Sikringsgrænse/overkogssikring °C 100

Maksimalt tilladt driftstryk bar

Rørtilslutninger

6

Tilslutning gas Tommer 2

Tilslutning centralvarme DN/mm 80

Tilslutning kondensat Tommer

Røggasværdier

¾"

Tilslutning, røggas mm 250

Kondensatmængde for naturgas G20, 40/30 °C l/h 30,8 39,2 46,2 55,9 64,7

Røggasvolumen

Fuldlast

Dellast

g/s

g/s

142,4

28,7

174,5

36,8

207,1

40,6

240,6

48,0

271,9

53,2

Røggastemperatur 50/30 °C

Fuldlast

Dellast

°C

°C

45 44 44

30

43 44

Røggastemperatur 80/60 °C

Fuldlast

Dellast

°C

°C 57 58

65

58 58 58

CO2-indhold, naturgas E/LL

Fuldlast

Dellast

%

%

9,1

9,3

Reference emissionsfaktor CO mg/kWh 20

Reference emissionsfaktor NOx mg/kWh 40

Restafgangstryk blæser

(røggas- og forbrændingsluftsystem)

Pa

Røggassystem

100

Type (iht. DVGW regelsamlinger)

B23, B23P (rumluftuafhængig drift)

C13, C33, C43, C53, C63, C83, C93 (rumluftuafhængig drift)

Type (Belgien og Holland)

B23, (rumluftafhængig drift)

C13, C33, C43, C53, C63, C83, C93 (rumluftuafhængig drift)

Eldata

Elektrisk beskyttelseskategori - IPX0D

Forsyningsspænding/frekvens V/Hz 230/50

Elektrisk strømforbrug

Fuldlast

Dellast

W

W

395

40

449

45

487

42

588

45

734

49

Beskyttelse mod elektrisk stød Beskyttelsesklasse 1

Maksimalt tilladt sikring A

Apparatets mål og vægt

10

Mål bredde x dybde x højde mm 781 x 1740 x 1542

Vægt (uden kappe) kg 410 438 465 493 520

Tab. 3 Tekniske data


2

12


Kedelstørrelse Naturgas H (G20) Naturgas L (DE) Naturgas L (G25) (NL)

Wobbetal

14,9 kWh/m 3

Wobbetal

12,8 kWh/m 3

Wobbetal

12,2 kWh/m 3

Gasgennemstrømning Gasgennemstrømning Gasgennemstrømning

[m3 /h] [m3 /h] [m3 /h]

320 -5 32,3 34,3 37,6

395 -6 39,8 42,4 46,4

470 -7 47,4 50,4 55,2

545 -8 55,0 58,4 64,0

620 -9 62,5 66,5 72,8

Tab. 4 Gasgennemstrømning (i forhold til 15 °C gastemperatur og 1013 mbar lufttryk)

Land

Tilslutningstryk

P [mbar]

Gaskategori

Indstillet gastype ved

udleveringen eller omstillingssæt

vedlagt til den anvendte gastype

Indstillet på

tilslutningstryk i mbar

ved udleveringen 1)

DE 20 I2ELL G20/G25 20

AT, CH, SK 20 I 2H G20 20

ES, GB, IE, IT, PT, SI 20 I 2H G20 20

EE, DK, HR, NO, SE 20 I 2H G20 20

FR 20/25 I2ESi G20 20

BE 20/25 I2E(R)B G20 20

CZ 20 I 2H G20 20

LU 20 I 2E G20 20

NL 25 I2L G25 25

PL 20 I 2ELw G20 20

HU 25 I 2HS G20 25

BA, BG, GR 20/50 II 2H3B/P G25 25

BY, CN, RO, RU, UA 20/50 II 2H3P G25 25

Tab. 5 Landespecifikke gas-kategorier og tilslutningstryk

1) Gasselskabet skal garantere de minimale og maksimale tryk (efter nationale forskrifter for den offentlige gasforsyning).


3 Forskrifter

3.1 Normer, forskrifter og direktiver

Overhold nationale bestemmelser og direktiver

ved montering og drift af anlægget!

Angivelserne på gaskedlens typeskilt skal

overholdes.

3.2 Anvisninger til installation og drift

Ved installation og drift af varmeanlægget skal følgende

overholdes:

• de lokale bygningsmæssige krav vedrørende opstillingsbetingelserne,

• de lokale bygningsmæssige krav vedrørende ventilationsanordninger

og skorstenstilslutning,

• bestemmelserne om eltilslutning til strømforsyningen,

• gasselskabets tekniske regler om tilslutning til det

lokale gasnet,

• forskrifter og standarder for varmeanlæggets sikkerhedstekniske

udstyr.

For Schweiz gælder endvidere:

Kedlerne er afprøvet i henhold til kravene i Luftreinhalteverordnung

(LRV, bilag 4) samt vejledningen til brandpolitiforskrifterne

for VKF (Sammenslutning af kantonernes

brandsikringer) og godkendt af SVGW. Ved installationen

skal retningslinjerne for bygning og drift af gasvarmeanlæg

G3 d/f, gasreglerne G1 SVGW samt kantonernes

brandpolitiforskrifter følges.

I Østrig skal de lokale bygningsvedtægter samt

ÖVGW-retningslinjen G1 samt G2 (ÖVGW-TR gas

og flydende gas) følges ved installationen. Det er ikke

muligt at omstille til flydende gas. Kravene i henhold til

art. 15a B-VG i landeaftalen vedrørende emissioner og

virkningsgrad opfyldes.

3.3 Godkendelses- og informationspligt

B Installation af gaskedler skal anmeldes og godkendes

hos gasselskabet.

B Vær opmærksom på, at der kan foreligge regionalt

betingede tilladelser til røggasaftrækket og kondensattilslutningen

til det offentlige spildevandsnet.

B Informere den ansvarlige skorstensfejer og de myndigheder,

der er ansvarlige for spildevandsbehandling før

påbegyndelse af opstillingen.

Forskrifter

3.4 Anlægsvandets kvalitet

Da der ikke er rent vand til varmeanlægget, skal vandets

beskaffenhed kontrolleres. En dårlig vandkvalitet fører til

skader i varmeanlægget på grund af stendannelse og korrosion.

Vandets beskaffenhed er en væsentlig faktor,

der kan forbedre driftsøkonomien, funktionssikkerheden,

levetiden og driftssikkerheden i

et fyringsanlæg.

B For at dokumentere vandets beskaffenhed

skal værdierne, der kræves i driftsprotokollen,

registreres.

3.5 Forbrændingsluft-røggastilslutning

I opstillingsrummet skal der være de krævede forbrændingsåbninger

ud i det fri.

For den rumluftafhængige drift gælder:

Sørg for forbrændingsåbninger som angivet i den følgende

tabel.

Kondenserende kedel Åbningens tværsnit i cm 2

GB402-320-5 > 690

GB402-395-6 > 850

GB402-470-7 > 990

GB402-545-8 > 1150

GB402-620-9 > 1290

Tab. 6 Forbrændingsåbninger

For rumluftuafhængig drift gælder:

For rumudluftning skal opstillingsrummet have en åbning

ud til det fri på mindst 150 cm2 foroven eller forneden

eller ledninger ud til det fri med strømningsteknisk ækvivalente

tværsnit.

B Stil ikke genstande foran disse åbninger.

Forbrændingsåbningerne skal altid være frie.

3.6 Forbrændingsluftkvalitet

B Hold forbrændingsluften fri for aggressive stoffer

(f.eks. halogenkulbrinter, der indeholder klor- eller

fluorforbindelser).

På den måde undgås korrosion.

3.7 Bortskaffelse

B Komponenter, der skal udskiftes på varmeanlægget,

skal bortskaffes på en miljørigtig måde på et autoriseret

sted.


3

14

4 Transport af kedlen

4 Transport af kedlen

FORSIGTIG: Fare for personskader, hvis der

bæres tunge laster!

B Gaskedlen må kun transporteres med

kran, gaffeltruck eller transportruller.

FARE: Livsfare!

Nedstyrtende laster kan føre til livsfarlige

kvæstelser.

B Gaskedlen må kun transporteres med

kran, gaffeltruck eller transportruller.

B Transporten (f.eks. med gaffeltruck) eller

løft med kran må kun udføres af uddannet

personale.

B Overhold sikkerhedsanvisningerne for løft

af tunge laster (f.eks. med en kran).

B Bær personligt sikkerhedsudstyr

(f.eks. sikkerhedssko og beskyttelseshandsker).

B Fastgør med transportsele, så kedlen ikke

skrider.

BEMÆRK: Kedelskader på grund af stød!

Der følger komponenter med kedlen, som

ikke tåler stød og slag.

B Beskyt alle komponenter mod stød og slag

ved efterfølgende transport.

B Bemærk transportmærkningerne på emballagerne.

Gaskedlen kan transporteres til opstillingsstedet med en

kran, gaffeltruck eller løftevogn. For at beskytte gaskedlen

mod snavs skal den så vidt muligt blive i transportemballagerne,

når den transporteres til opstillingsstedet.

4.1 Transport af gaskedlen med kran

BEMÆRK: Kedelskader på grund af transportmidler!

Uden teleskopkasse deformeres gaskedlens

ramme ved løft med en kran.

B Tag ikke teleskopkassen med den indvendige

træbeklædning af gaskedlen under

transport.

B Træk krangrejet (rundslynger) gennem pallen.

Fig. 4 Transportér gaskedlen på pallen med kran


4.1.1 Gaskedlen tages af pallen

B Fjern de 4 låsebolte [1].

Fig. 5 Gaskedlen løsnes fra pallen

1 Låsebolte

2 Fikseringsliste

BEMÆRK: Kedelskader på grund af stød!

Hvis gaskedlen skubbe af pallen fra siden, er

der fare for, at den kan vælte.

B Skub gaskedlen af pallen fra brænder- eller

røggassiden. Fjern fikseringslisten [2], hvis

gaskedlen skubbes fra røggassiden.

B Undgå hårde stød mod gaskedlen.

Transport af kedlen

4.2 Transport af kedlen på ruller

Hvis vejen hen til opstillingsstedet er plan, kan gaskedlen

rulles derhen. Brug mindst 5 rørstykker med en længde på

ca. 900 m (diameter R 1¼ ") som underlag til rullerne.

B Læg rørstykkerne på gulvet med en afstand på ca.

400 mm.

B Løft kedlen op på rørstykkerne, og transporter den forsigtigt

til opstillingsstedet.

Der kan anvendes almindelige transportruller.

B Sørg for, at lasten fordeles ensartet på de

bærende dele, så bundpladen ikke trykkes

ned.

Fig. 6 Transport af kedlen på ruller (mål i mm)

Hvis gaskedlen ikke startes op, skal den

beskyttes mod snavs.

Bortskaf emballagen på en miljørigtig måde.


4

16

5 Montering af gaskedlen

5 Montering af gaskedlen

5.1 Krav til opstillingsrummet

BEMÆRK: Skader på anlægget på grund af

frost!

B Opstil fyringsanlægget i et frostsikkert rum.

FARE: Brandfare ved eksplosive og let antændelige

materialer!

B Opbevar eller anvend ikke let antændelige

materialer (papir, gardiner, tøj, fortynder,

maling m.v.) i nærheden af kedlen.

BEMÆRK: Skader på kedlen på grund af

forurenet forbrændingsluft!

B Sørg for, at der aldrig benyttes klorholdige

rengøringsmidler og freon (f.eks. i spraydåser,

opløsnings- og rensemidler, maling,

lim) i opstillingsrummet.

B Disse stoffer må ikke opbevares eller

benyttes i fyrrummet.

B Undgå kraftig forekomst af støv (byggestøv).

BEMÆRK: Kedelskader på grund af overophedning!

Hvis temperaturen i den omgivende luft er for

høj, kan varmeanlægget beskadiges.

B Sørg for, at temperaturen er højere end

0 °C og mindre end 35 °C i den omgivende

luft.

Undgå støjgener for slutkunden

B Brug isoleringsforanstaltninger, som leveres af producenten

(røggaslyddæmpere, kompensatorer) hvis

kedlen installeres i støjfølsomme omgivelser (f.eks. lejligheder).

5.2 Anbefalede installationsafstande

Ved planlægning af opstillingsstedet skal afstanden til

røggasføringen og tilslutnings-rørgruppen overholdes

( fig. 7 og kapitel 6 Tilslutning af røggassystemet og

gasrør)!

Nødvendige vægafstande til andre komponenter

som f.eks. varmtvandsbeholder, rørforbindelser

eller andre røggaskomponenter

skal også overholdes.

Fig. 7 Vægafstande i opstillingsrummet

Mål Vægafstand (mm)

minimum anbefales

A 700 1000

B 150 400

C 1)

- -

D 700 1000

E

1) Dette afstandsmål er afhængigt af det installerede røggassystem.

1) 150 400

Tab. 7 Anbefalede og minimale vægafstande

(mål i mm). Overhold minimumafstand mål E.


5.3 Opretning af kedlen

Gaskedlen skal oprettes vandret, så der ikke kan samle

sig luft i den og kondensatet uhindret kan løbe ud af kondensatbakken.

FORSIGTIG: Kedelskader på grund af utilstrækkelig

bæreevne for opstillingsfladen og

uegnet underlag!

B Kontrollér, at opstillingsfladen har tilstrækkelig

bæreevne.

B Placér kedlen i den endelige position.

B Opret gaskedlen ved hjælp af fodskruerne og et vaterpas,

så den står vandret.

Fig. 8 Opretning af kedlen

Montering af gaskedlen


5

18

6 Montering

6 Montering

6.1 Etablering af røggastilslutning

Overhold de lokale bestemmelser ved installation af røggasanlægget.

Denne vejledning omhandler kun et anlæg

med en kedel. Røggas-/forbrændingsluftsystemer

til anlæg med flere kedler må kun

beregnes og dimensioneres af kvalificerede

vvs-installatører. Få beregningerne bekræftet

og garanteret af røggassystemets producent.

Med røggassystemet skal det forhindres, at

røggas fra kedler, der ikke er i drift, kan strømme

tilbage.

FARE: Livsfare på gund af udsivende røggas

i opstillingsrummet!

B Pakningen i kondensatbakkens røggastilslutning

skal være monteret, ubeskadiget

og sat rigtigt ind.

Kravene til røggastilslutningen kan variere en del fra land

til land.

BEMÆRK: Skader på anlægget, fordi kondensatet

ikke ledes rigtigt væk!

B Kondensatet, der opstår i røggasledningen,

skal ledes direkte til vandlåsen i

kedlen via udløbet på kedelkoblingen

( kapitel 6.2). Kedelkoblingen, kondensatudløbet

og kondensatslangen medfølger

ved levering.

B Brug kedelkoblingen, som medfølger ved

levering.

B Sæt kedelkoblingen [2] ind i røggastilslutningen [1].

B Montér kondensatslangen [3] på kedelkoblingens kondensatudløb.

B Sæt kondensatslangen ind gennem åbningen i den

nederste bagvæg.

Fig. 9 Montering af røggastilslutning

1 Røggastilslutning

2 Kedelkobling med kondensatudløb

3 Kondensatslange

B Etablering af røggastilslutning.

Overhold følgende ved installation af røggastilslutningen:

• Specifikke krav i det pågældende land

• Røggasrørets tværsnit skal svare til beregningen efter

de gældende forskrifter

• Vælg røggasføringen så kort som muligt

• Fastgør røggasledningen med regelmæssige afstande,

så den sidder sikkert

• Sørg for spændingfri tilslutning, så røggastilslutningen

ikke belastes

• Sørg for gode strømningsforhold ved planlægning

og installation af røggasledningen

FARE: Livsfare på grund af forgiftning ved

udsivende røggas!

B Kontrollér hele røggassystemet for korrekte

og tætte forbindelsessteder.


6.2 Installation af kondensatslangen

Informationer om kondensatslangen.

B Kondensatet, der opstår i kedlen og røggasledningen,

skal ledes bort efter forskrifterne

(læg en røggasledning med fald i

forhold til kedlen).

B Udledning af kondensat i det offentlige

spildevandssystem skal udføres i overensstemmelse

med de nationale forskrifter.

B Overhold de regionale bestemmelser.

FARE: Livsfare på grund af forgiftning!

Hvis vandlåsen eller åbne tilslutninger ikke er

fyldt med vand, kan udsivende røggas være

livsfarlig.

B Fyld vandlåsen med vand.

B Fjern kappen på den medfølgende vandlås, og hæld

ca. 2 liter vand i vandlåsen.

B Montér en vinkeltylle [4] med indsat pakning på påfyldningsåbningen.

B Skru kondensatslangen til røggassystemet [3] på vinkeltyllen

med et spændebånd.

B Montér vandlåsen ved kondensatbakkens udløb [2].

Som tilbehør leveres der neutraliseringsenheder,

som kan installeres inden i kedelbeklædningen.

B Installér neutraliseringsenhederne (tilbehør) i kedlen

efter monteringsvejledningen.

B Tilslut kondensatslangen fra vandlåsen med fald i forhold

til neutraliseringsenheden.

Hvis neutraliseringsenheden befinder sig

uden for kedlen, er det muligt at trække

kondensatslangen gennem åbningen i bagvæggen.

Montering

B Tilslut kondensatslangen fra kedelkoblingen med fald i

forhold til neutraliseringsenheden.

Fig. 10 Installation af kondensatslangen

1 Neutraliseringsenhed (tilbehør)

2 Kondensatkar

3 Tilslutning kondensatslange på røggassystemet

4 Vinkeltylle påfyldningsåbning

5 Vandlåsens udløb til neutraliseringsenheden eller

afløbsledningen

6 Vandlås

B Foretag tilslutning til spildevandssystemet efter vejledningen

til neutraliseringsanordningerne og de lokale

forskrifter.


6

6 Montering

6.3 Montering af topplade

B Montér den forreste topplade [1] på rammen med

4skruer.

B Montér den bageste topplade [2] på rammen med

4skruer.

Fig. 11 Forreste og bageste topplade

1 Forreste topplade

2 Bageste topplade

20

6.4 Etablering af lufttilførsel (til drift,

som er uafhængig af rumluft)

Forbrændingsluften føres til kedlen via en tilslutning gennem

en ydervæg, gennem en skakt eller gennem en separat

ledning i skakten.

B Afmontér dækpladen [1] på den forreste kedelkappe.

B Montér adapteren [2] (tilbehør) på traversen, og tætn

med tætningsmiddel (tilbehør).

B Sæt en friskluftkobling ind i adapteren, og tætn den.

B Ved kaskadeinstallation skal det kontrolleres,

at kedlerne er monteret med en særskilt friskluftledning.

B Etabler friskluftledningen indtil friskluftkoblingen med et

standard-tilgangsluftsystem efter de landespecifikke

krav.

Fig. 12 Frisklufttilførsel til drift, som er uafhængig af

rumluft (tilbehør)

1 Dækplade

2 Adapter

For rumluftuafhængig drift leveres der en

adapter som tilbehør.

Vi anbefaler installation af en støjdæmper i

friskluftkanalen afhængigt af luftindsugningsåbningens

placering på bygningens udvendige

side.

Friskluftkanalen skal isoleres, så der ikke dannes

kondensat i den (indvendig og udvendig

side).


6.5 Etablering af varmekredstilslutning


utætte tilslutninger!

B Installer tilslutningsledningerne spændingsfrit

på kedlens tilslutninger.

B Hvis skrueforbindelserne løsnes igen, skal

der anvendes en ny pakning.

B Stram først flangen i varmefrem- og

returledningen efter montering af tilslutningerne.

B Kontrollér pakningerne og tilslutningerne

på kedlen for evt. skader, før rørsættet

monteres.

Fremløb kedel (VK)

Retur kedel (RK)

DN80 PN6-standardflange EN 1092

Tab. 8 Dimensioner for vandtilslutninger

6.5.1 Tilslutning af fremløb

B Sæt pakningen ind mellem flangen på kedlen og modflangen

på fremløbsrøret.

B Skru flangeforbindelsen på med 4 skruer med underlagsskiver

og møtrikker.

Fig. 13 Montering af fremløb (VK)

Montering

6.5.2 Montering af sikkerhedsgruppen på

fremløbet


forkert montering!

B Montér sikkerhedsventilen og den automatiske

udluftning eller sikkerhedsgruppen

på fremløbet.

Sikkerhedsgruppen (tilbehør) består af en

automatisk udluftning og et manometer og

muliggør justering af en sikkerhedsventil

(også tilbehør) samt en armaturbjælke til

maksimal-trykbegrænseren.

Hvis tilbehøret ikke anvendes, skal der installeres

en sikkerhedsventil, et manometer og

en automatisk udluftning før den første afspærringsanordning

i fremløbet.

B Monter sikkerhedsarmaturet [2] på fremløbs-gevindstudsen

[1] med et egnet tætningsmiddel.

B Fjern overgangsstykket på skrueforbindelsen fra kappeventilen

[3].

B Montér overgangsstykket med pakning på armaturbjælkens

gevindstuds [4], og skru det fast med kappeventil

på armaturet.

B Justér armaturbjælken, og montér maksimal-trykbegrænseren

[5].

Fig. 14 Montering af armaturbjælken

1 Fremløbs-gevindstuds

2 Sikkerhedsarmatur

3 Kappeventil

4 Armaturbjælke komplet med kappeventil ¾ tommer

5 Sikkerhedsventiler


6

22

6 Montering

Afhængigt af driftstrykket kræves der forskellige

sikkerhedsventiler.

B Ved driftstryk op til 3 bar monteres sikkerhedsventilen

på sikkerhedsarmaturet med et egnet tætningsmiddel.

Fig. 15 Sikkerhedsventil (op til 3 bar)

1 Sikkerhedsventil

B Ved driftstryk fra 3 til 6 bar tætnes muffen [4] og

gevindflangen [3] på blandebeholderens gevindstuds

med et egnet tætningsmiddel.

Skru sikkerhedsventilen [1] med pakningen [2] på

gevindflangen.

B Installér afblæsningsproten på sikkerhedsventilen.

Fig. 16 Sikkerhedsgruppe (3 til 6 bar)

1 Sikkerhedsventil

2 Pakning

3 Gevindflange

4 Muffe


6.5.3 Tilslutning af returledning

Vi anbefaler, at der monteres en snavssamler

(tilbehør) i returledningen på opstillingsstedet

for at undgå urenheder i kedlen.

B Skru gevindflangen på returrøret af.

B Anbring gevindflangen på returrøret (på opstillingsstedet)

( tab. 8, side 21).

B Sæt pakningen ind mellem flangen på kedlen og

gevindflangen på returrøret.

B Skru flangeforbindelsen på med 4 skruer med underlagsskiver

og møtrikker.

Fig. 17 Montering af returrør (RK)

Tilslutning af trykekspansionsbeholder (MAG)

For sikring af enkeltkedler kan der installeres en trykekspansionsbeholder

på returrørets ¾ tomme tilslutning efter

EN 12828.

B Installér trykekspansionsbeholder for opretholdelse af

anlæggets tryk i returrøret før pumpen.

Tilslutning af påfyldningshane og aftapningshane

B Installér en påfyldnings- og aftapningshane i returrøret.

6.5.4 Installation af varmtvandsbeholder

Varmtvandsbeholderen tilsluttes til fremløbs- og returledningen.

Fra instrumentpanelet MC10 + BC10 kan den

nødvendige eksterne beholderpumpe aktiveres

( vejledninger MC10/BC10).

Montering


6

24

6 Montering

6.6 Fyldning og trykprøvning af fyringsanlæg

Der skal foretages en trykprøvning af varmeanlægget, før

det startes op, så der ikke forekommer utætheder i forbindelse

med driften.

B Alle varmekredse og termostatventiler skal åbnes før

påfyldning, så udluftningen er i orden.


kedelsten!

B Følg anvisningerne i driftsmanualen.


overtryk under trykprøvningen!

Tryk-, regulerings- eller sikkerhedsanordninger

kan beskadiges ved stort tryk.

B Foretag trykprøve efter påfyldning af

varmeanlægget med et tryk, der svarer til

sikkerhedsventilens aktiveringstryk.

BEMÆRK: Skade på anlægget!

Hvis du fylder fyringsanlægget i varm tilstand,

kan temperaturspændinger fremkalde revner.

Kedlen bliver utæt.

B Fyld kun varmeanlægget i kold tilstand

(fremløbstemperaturen må højst være på

40 °C).

B Fyld ikke vand på varmeanlægget via

påfyldnings- og aftapningshanen,

mens anlægget er i drift, men kun via

påfyldningshanen i varmeanlæggets

rørsystem (retur).

B Sørg for, at vandkvaliteten overholder kravene

i driftsprotokollen, og notér mængden

af påfyldningsvand og dettes beskaffenhed.

FORSIGTIG: Sundhedsfare på grund af forurenet

brugsvand!

B De landespecifikke forskrifter og normer

for forebyggelse af urenheder i brugsvandet

skal overholdes.

B Overhold EN 1717 for Europa.

B Åbn lukkekappen til alle automatiske udluftninger.

B Slut en slange til vandhanen. Slut slangen, der skal

være fyldt med vand, til slangestudsen på påfyldnings-

og aftapningshanen, fastgør spændebåndet, og fyld

med vand.

B Åbn påfyldnings- og aftapningshanen.

Fyld langsomt varmeanlægget. Hold øje med trykvisningen

(på manometeret).

2

1

Fig. 18 Manometer til lukkede anlæg

1 Rød viser

2 Manometerviser

3 Grøn markering

6 720 615 876-59.1RS

B Når det ønskede prøvetryk er nået, lukkes vandhanen

og påfyldnings- og aftapningshanen.

B Kontrollér, at tilslutninger og rør er tætte.

B Udluft varmeanlægget via dets udluftningsventiler på

radiatorerne.

B Hvis prøvetrykket falder på grund af udluftningen, skal

der efterfyldes med vand.

B Tag slangen af påfyldnings- og aftapningshanen.

B Udført en tæthedskontrol i henhold til de lokale forskrifter.

B Når varmeanlægget er testet for tæthed, og der ikke er

fundet lækager, indstilles det rigtige driftstryk.

Logano plus GB402 - Vi forbeholder os ret til ændringer og forbedringer.

3

6.7 Eltilslutning

Kedlen er først fuldt funktionsdygtig, når instrumentpanelet

er installeret.

FARE: Livsfare på grund af elektrisk strøm!

B Før elektrisk installationsarbejde skal

spændingen afbrydes på alle poler og sikres,

så den ikke kan kobles til ved en fejltagelse.

Ved tilslutning af elektriske komponenter skal tilslutningsdiagrammet

og vejledningerne til de forskellige produkter

også overholdes.

Bemærk følgende punkter for eltilslutningen:

B Udfør kun elarbejde i varmeanlægget, hvis

du har de fornødne kvalifikationer til dette

arbejde. Hvis du ikke har de fornødne kvalifikationer,

skal eltilslutningen udføres af

en vvs-installatør.

B Overhold de lokale bestemmelser!

6.7.1 Montering af instrumentpanel

Montering

Instrumentpanelet kan efter ønske monteres i

2 forskellige positioner.

Der kan ikke monteres designafblænding.

Fig. 19 Monteringsvarianter instrumentpanel

B Sæt krogene på instrumentpanelet ind i de ovale huller

på den forreste kedelkappe.

B Skub instrumentpanelet i retning af kedlens yderkant.

B Instrumentpanelets elastiske kroge skal gå i indgreb i

åbningerne, når de trykkes ind.

Fig. 20 Montering af instrumentpanel

(Logamatic MC10)


6

26

6 Montering

6.7.2 Etablering af strømtilslutning

Etablér en fast nettilslutning efter de lokale forskrifter.

B Løsn de to skruer til instrumentpanelets kappe, og tag

kappen af.

FARE: Livsfare på grund af elektrisk stød!

Forkert tilsluttede kabler kan være årsag til

fejldrift med mulige farlige konsekvenser.

B Ved etablering af eltilslutningerne skal tilslutningsdiagrammet

for MC10 og monteringsvejledningen

til MC10 overholdes

(følger med instrumentpanelet).

Fig. 21 Afmontering af kappen

7 747 010 720-33.1RS

FARE: Brandfare på grund af varme kedeldele!

Varme kedeldele kan beskadige elledningerne.

B Sørg for, at alle ledninger er trukket i kabelføringerne

eller lagt på kedlens isolering.


fejlstyring!

B Læg høj- og lavspænding adskilt i kabelkanalerne.

B Læg ledninger, der fører til bagsiden, via kabelkanalen.

B Før alle ledninger hen til instrumentpanelet gennem

kabelgennemføringen, og tilslut dem i henhold til tilslutningsdiagrammet.

BEMÆRK: Driftsfejl på grund af strømafbrydelse!

B Ved tilslutning af eksterne komponenter til

instrumentpanel MC10 er det vigtigt, at

disse komponenter samlet ikke kommer

over et maksimalt strømforbrug på 5 A.

B Fastspænd alle ledninger med kabelspændebånd

(medfølger).

1. Sæt kabelspændebåndet med ledningen ind i

spændebåndsrammens slids fra oven.

2. Skub kabelspændebåndet ned.

3. Tryk imod.

4. Vip palen rundt.

7 747 010 720-34.1RS

Fig. 22 Fastspænding af ledningerne med kabelklemme


Tilslutning af funktionsmoduler

Der kan i alt tilsluttes 2 funktionsmoduler direkte på instrumentpanelet.

Der kan kun anvendes et blandemodul i

systemet. Til yderligere opgraderingsmoduler skal der

bruges et komplet hus til hver (tilbehør).

Følg monteringsvejledningen til funktionsmodulerne.

B Sæt de bageste låsekroge til funktionsmodulet ind i

laskerne på instrumentpanelet [1].

B Tryk modulforsiden nedad.

Fig. 23 Tilslutning af funktionsmoduler

Montering af beskyttelseskappen

B Før instrumentpanelets kappe ned og ind i føringsskinnerne.

B Fastgør kappen til instrumentpanelet med to skruer.

Fig. 24 Montering af beskyttelseskappen

7 747 010 720-35.1RS

Montering

6.8 Etablering af brændstofforsyning

FARE: Livsfare på grund af eksplosive gasser!

B Arbejde ved gasførende komponenter må

kun udføres af kvalificeret og autoriseret

personale.

B Overhold de lokale forskrifter ved gastilslutning.

B Tætn gastilslutningerne med tilladt tætningsmiddel.

B Installér gashane R2" [2] i gasledningen (GAS).

Sørg for, at gasledningen i kedlen ikke kan dreje sig.

Installationen af en termisk afspærringsanordning

(TAE) skal udføres efter de lokale forskrifter.

Endvidere anbefaler vi, at der monteres et

gasfilter og en kompensator i gasledningen i

henhold til de lokale forskrifter.

B Tilslut kompensatoren [1] (anbefales) til gashanen.

B Tilslut gasledningen spændingsfrit til gastilslutningen

eller kompensatoren.

B Fastgør gasledningen med holdere, så gastilslutningen

ikke belastes.


Fig. 25 Etablering af gastilslutning

1 Kompensator

2 Gashane (her med termisk afspærringsanordning)

3 Rørspændebånd

Til højere gas-tilslutningstryk end dem, som

er angivet i tab. 10, side 33, leverer Buderus

ekstra gasregulatorer som tilbehør.


6

28

7 Ibrugtagning af kedlen


Dette kapitel beskriver opstart med instrumentpanelets

grundmodul.

B Udfyld opstartsprotokollen under udførelsen af de

efterfølgende anførte arbejder ( kapitel 7.18).


voldsom forekomst af støv og snavs ved rumluftafhængig

drift!

Voldsom forekomst af støv og snavs kan

f.eks. forekomme i opstillingsrummet på

grund af byggearbejde.

B Stil kedlen på rumluftuafhængig drift, mens

byggearbejdet står på.


forurenet forbrændingsluft!

B Sørg for, at der aldrig benyttes klorholdige

rengøringsmidler og freon (f.eks. i spraydåser,

opløsnings- og rensemidler, maling,

lim) i opstillingsrummet.

B Disse stoffer må ikke opbevares eller benyttes

i opstillingsrummet.

B En brænder, der er blevet snavset som følge af byggearbejde,

skal rengøres, før den tages i brug igen.

B Kontrollér røggas- og forbrændingsluftledningen (ved

rumluftuafhængig drift) samt åbningerne for forbrændingslufttilførsel

og ventilation ( kapitel 6.1, side 18).

7.1 Kontrol af driftstryk

B Kontrollér varmeanlæggets driftstryk før opstart, og indstil

evt.

B Indstil manometerets røde viser [1] på det krævede

driftstryk på mindst 1 bar.

2

1

Åbne varmeanlæg er ikke mulige med denne

gaskedel.


kedelsten!

B Følg anvisningerne i driftsmanualen.


1 Rød viser



6 720 615 876-59.1RS


brugsvand!

B Overhold forskrifterne og normerne for det

pågældende land for forebyggelse af forurening

af brugsvandet (f.eks. på grund af

vand fra varmeanlæg).

B Overhold EN 1717 for Europa.

B Fyld vand på, eller luk ud med den installerede fylde- og

aftapningshane, indtil det ønskede driftstryk er nået.

B Udluft varmeanlægget under påfyldningen via udluftningsventilerne

på radiatorerne.

Logano plus GB402 - Vi forbeholder os ret til ændringer og forbedringer.

3

7.2 Kontrol af tæthed

Før første opstart skal alle nye gasledninger kontrolleres

for udvendig tæthed.

FARE: Eksplosionsfare!

Hvis der er lækager på gasledningerne og

gastilslutningerne, er der eksplosionsfare.

B Udfør lægsøgning med et skumdannende

middel.

FARE: Skader på anlægget på grund af kortslutning!

B Tildæk risikostederne før læksøgningen,

f.eks. sensoren for anlægstryk og returføleren

ved kedlens returledning.

B Sprøjt ikke læksøgningsmidlet på kabelføringer,

stik eller eltilslutninger, og lad det

ikke dryppe på disse dele.

B Kontrollér det nye stykke ledning til og med unionen på

gasarmaturet for ydre tæthed.

Ved kontrollen må prøvetrykket ved indgangen til gasarmaturet

maksimalt være 150 mbar.

Hvis der konstateres utæthed ved denne trykkontrol,

skal der søges efter lækagen på alle

samlinger med et skumdannende middel.

Midlet skal være godkendt som kontrolmiddel

til gas-tæthedskontrol.

B Sørg for, at midlet ikke kommer på elektriske

ledninger.

B Bekræft tæthedskontrollen i opstartsprotokollen.

7.3 Notering af gasparametrene

Bed gasforsyningsselskabet om info om gasparametrene

(wobbetal og driftsbrændværdi), og notér dem i opstartsprotokollen

( kapitel 7.18, side 38).

Ibrugtagning af kedlen


7

30


7.4 Kontrol af anlæggets udstyr

Ved levering er brænderen indstillet, så den er klar til drift

med naturgas H eller L. Hvis det konstateres, at gaskedlen

er bestilt til den forkerte gastype, skal gastypen omstilles

og typeskiltet ændres.

B Spørg gasleverandøren, hvilken type gas der leveres.

B Kontrollér, at gastypen rent faktisk er i overensstemmelse

med „gastypen“ på mærkatet.

Land Gastype Fabriksindstillinger

AT, BA, BG, BY, CH,

CN, CZ, DE, DK, EE,

ES, FR, GB, GR, HR,

HU, IE, IT, LU, NO, PL,

PT, RO, RU, SE, SI, SK,

UA

B Klæb typeskilet [1] (på bagsiden) over med mærkatet

[2] (er vedlagt kedlen).

Fig. 27 Aktualisering af typeskilt

Naturgas H eller E (G20) Indstillet driftsklar ved leveringen.

Gasarmaturet er indstillet og forseglet.

Wobbetal for 15 °C, 1013 mbar:

• Indstillet til 14,1 kWh/m 3

• Kan anvendes fra 11,4 til 15,2 kWh/m 3




DE Naturgas L Indstillet driftsklar ved leveringen.








NL Naturgas L (G25) Indstillet driftsklar ved leveringen.


Tab. 9 Fabriksindstillinger


• Indstillet til 11,5 kWh/m3 • Kan anvendes fra 10,85 til 12,4 kWh/m3 Wobbetal for 0 °C, 1013 mbar:




7.5 Udluftning af gasledning

B Løsn lukkeskruen til prøveniplen til gastryk og ventilation

to omgange, og sæt slangen på.

B Åbn gashanen langsomt.

B Brænd den udstrømmende gas af via en vandlås. Når

der ikke slipper mere luft ud, trækkes slangen op, og

lukkeskruen strammes.


Fig. 28 Udluftning af gasledning

1 Prøvenippel til måling af gastrykket og til ventilation


7.6 Kontrol af ventilationsåbningerne

samt røggastilslutningen

B Kontrollér, at ventilationsåbningerne opfylder de stedlige

krav og gasinstallationsforskrifterne. Hvis der findes

mangler, skal de omågende udbedres.

FARE: Livsfare på grund af forgiftning!

Utilstrækkelig lufttilførsel kan medføre risiko

for kulilteforgiftning.

B Sørg for, at der er fri luftgennemstrømning

gennem ventilationsåbningerne.

B Kedlen må ikke tages i brug, så længe disse

forhold ikke er bragt i orden.

B Gør anlæggets ejer skriftligt opmærksom

på mangler og farer.

B Kontrollér, om røggastilslutningen er i overensstemmelse

med de gældende forskrifter ( kapitel 6.1,

side 18).

B Hvis der findes mangler, skal de omågende udbedres.

7.7 Klargøring af kedlen

B Åbn for brændstoftilførslen på hovedspærreanordningen

og før gasarmaturet.

B Tænd for strømmen på den eventuelle hovedafbryder,

og/eller slut anlægget til lysnettet ved hjælp af sikringen

på opstillingsstedet.


7

32


7.8 Ibrugtagning af instrumentpanel og brænder

7.8.1 Tilslutning af kedlen på BC10

B Sæt drejeknappen til „maksimal kedeltemperatur“ og

drejeknappen til „nominel værdi for varmt vand“ på 0.

Derved sikrer man, at brænderen ikke starter endnu

(ingen varmeaktivering).

B Stil panelafbryderen på basiscontrolleren på position

„1“.

Hele anlægget bliver tændt. Ved den første opstart

blinker der kortvarigt et - i displayet, inden der lige efter

vises fejlmeddelelsen „4A“-„700“ i displayet. Fejlmeddelelsen

„4A“-„700“ vises, fordi brænderen leveres i

fejlstilling.

B Vent ca. 1 minut, indtil EMS-forbindelsen til betjeningsenheden

RC35 (tilbehør) er opbygget.

Fig. 29 Basiscontroller Logamatic BC10

1 Drejeknap til „indstilling af varmtvandstemperatur“

2 Drejeknap til „maksimal kedeltemperatur“

3 Panelafbryder

B Tryk på tasten „Reset“ på BC10. Statusindikatoren på

BC10 lyser, og i displayet vises den aktuelle kedeltemperatur

i °C.

Hvis fejlmeddelelsen „A11“ vises, skal dato og klokkeslæt

indstilles på betjeningsenheden RC35. Først derefter

vises den aktuelle kedeltemperatur.

Før arbejdet med opstarten fortsættes, skal de rigtige

parametre indstilles på betjeningsenheden RC35. Konfigurationen

for varmtvandsproduktion (ladepumpe og

cirkulationspumpe) skal være rigtigt indstillet for at sikre,

at varmeanlægget fungerer korrekt. Se monterings- og

servicevejledningen til betjeningsenhed RC35.

Ved anvendelse af instrumentpanelet Logamatic

4000 skal du gøre følgende ved opstart:

B Sluk for instrumentpanel Logamatic 4000.

B Installér betjeningsenhed RC35.

7.8.2 Udførelse af røggastest

Tasten bruges af vvs-manden til røggastesten.

Varmereguleringen arbejder i 30 minutter med en øget

fremløbstemperatur (sikrer varme til varmeforbrug). Under

røggastesten lyser decimalpunktummet i statusvisningen.

B Tasten indtil decimalstedet i statusvisningen lyser

(mindst 2 sekunder).

B Foretag en røggastest.

B Afbryd røggastesten, og tryk igen på tasten .

Fig. 30 Åbning af røggastest


7.8.3 Åbning af serviceniveau RC35 og visning af

monitordata

B Tryk samtidig på tasterne

menuen SERVICEMENU.

+ + for at åbne

B Drej drejeknappen mod venstre, indtil Diagnose

er valgt (markeret med ).

SERVICEMENU

Kvikguide

Indstillinger

BDiagnose

Vedligeholdelse

B Tryk på tasten for at åbne menuen SERVICE/

DIAGNOSE.

B Drej drejeknappen mod venstre, indtil Skærmværdi


SERVICE/DIAGNOSE

Funktionstest

BSkærmværdi

Diagnose


B Tryk på tasten for at åbne menuen DIAGNOSE/

SKÆRMVÆRDI.

B Drej drejeknappen til venstre, indtil Kedel/

brænder er valgt (markeret med ).

DIAGNOSE/SKÆRMVÆRDI

BKedel/brænder

Varmt vand

Varmekreds 1

Busdeltager

B Tryk på tasten for at åbne menuen KEDEL/

BRÆNDER.

Monitorværdierne vises som liste, dvs. ved drejning

vises der flere værdier.

I disse menuer kan den aktuelle brænderydelse (nominel/

aktuel) og flammestrømmen aflæses.

7.9 Måling af tilslutningstryk for gas

B Løsn lukkeskruen til prøveniplen til gastrykket og ventilationen

to omgange.

B Sæt manometerets måleslange på trykprøveniplen [1].

B Mål tilslutningstrykket for gassen, mens brænderen

kører (maks. belastning), og notér værdien i opstartsprotokollen

( kapitel 7.18).

B Hvis tilslutningstrykket for gas ligger uden for værdierne

i tab. 10, kobles kedlen fra, og gasforsyningsselskabet

informeres.


Hvis brænderen kobles fra ved maks. belastning,

og tilslutningstrykket er > 50 mbar,

slukkes kedlen, og gasforsyningsselskabet

kontaktes (foretag ikke opstart).

B Tag måleslangen af.

B Skru prøveniplens lukkeskrue til gas-tilslutningstrykket

fast igen.

Fig. 31 Måling af gastilslutning

1 Trykprøvenippel til måling af gastryk og ventilation

Land Gastype

AT, BE, BA, BG,

BY, CH, CN, CZ,

DE, DK, EE, ES,

FR, GB, GR, HR,

IE, IT, LU, NO,

PL, PT, RO, RU,

SE, SI, SK, UA

Naturgas H

eller naturgas L

(G25)

Naturgas L W

(tidligere

GZ41,5)


7

Tilslutningstryk

ved maks. belastning 1)

[mbar]

Nomi-

Min. nelt Maks.

17 20 25

NL Naturgas L

(G25)

20 25 30

HU Naturgas H

(G20)

Naturgas L

(G25.1)

20 25 33

Tab. 10 Gastyper og tilslutningstryk

1) Gasselskabet skal garantere de minimale og maksimale tryk

(efter nationale forskrifter for den offentlige gasforsyning).

Til højere gas-tilslutningstryk end dem, som

er angivet i tab. 10 leverer Buderus ekstra

gasregulatorer som tilbehør.

34


7.10 Kontrol og indstilling af gas-/

luftforholdet

7.10.1 Udførelse og kontrol af CO 2 -indstilling ved

fuldlast

B Aflæs belastningen på RC35 eller via service-tasten.

B Vent, indtil mindst 70 % belastning er nået.

B Hold måleføleren ind i kernestrømmen gennem måleåbningen

( fig. 36, side 35) i røggasrøret, og kontrollér

CO 2 -indholdet.

B Ved CO 2-værdier under 8,5 % eller over 9,6 % korrigeres

indstillingen på skruen til maks. belastning til 9,1 %

(se fig. 32).

– Højredrejning i urets retning fører til CO 2 -reduktion.

– Venstredrejning fører til CO 2-forhøjelse.

B Kontrollér CO 2 -indholdet igen, og skriv værdien ind i

opstartsprotokollen kapitel 7.18, side 38.

Fig. 32 Kontrollér CO 2 -indstillingen ved fuldlast

1 Indstillingsskrue til maks. gasmængde

7.10.2 Udførelse og kontrol af CO 2-indstilling ved

dellast

B Tasten indtil decimalstedet i statusvisningen lyser

(mindst 2 sekunder).

Derved aktiveres røggastesten.

B Tryk på tasterne og samtidig i ca. 5 sekunder.

Fig. 33 Åbning af delvis belastning på BC10

Ved standardindstillingen vises displayet „ “.

B Tryk på tasten for at reducere kedelydelsen procentuelt,

indtil der vises „L20“ i displayet.


B Vent, indtil 20 % belastning er nået.

B Hold måleføleren ind i kernestrømmen gennem måleåbningen

( fig. 36, side 35) i røggasrøret, og kontrollér

CO2-indholdet. B Ved CO2-værdier under 9,0 % eller over 9,6 %

korrigeres indstillingen på skruen til min. belastning [1]

til 9,3 %.

– Højredrejning i urets retning fører til CO2-reduktion. – Venstredrejning fører til CO2-forhøjelse. B Kontrollér CO2-indholdet igen, og skriv værdien ind i

opstartsprotokollen kapitel 7.18, side 38.

Fig. 34 Kontrol af indstillingen ved delvis belastning


7.10.3 Kontrol af CO 2-indstillingen ved fuldlast

B Tryk på tasten for at øge kedelydelsen procentuelt.


B Vent, indtil mindst 70 % belastning er nået.

B Kontrollér CO 2 -indholdet igen, og korrigér ved behov

( kapitel 7.10.1).

Fig. 35 Åbning af fuldlast på BC10

7.11 Skift af statusindikator på BC10 til

statusvisning kedeltemperatur

B Tryk på tasten for at skifte til næste statusindikator.

Det aktuelle driftstryk P1.7 vises.


Driftsstatus 0Y (displaykode) vises.


Kedeltemperaturen vises.

7.12 Tilbagevending til driftsmodus fra

røggastest

B Tryk på tasten for at afbryde røggastesten.

B Vend tilbage til driftsmodus på RC35.

B Luk klappen på RC35.

B Hvis kedlen er beregnet til drift med instrumentpanelet

Logamatic 4000, fjernes RC35 igen. Tænd for instrumentpanel

Logamatic 4000.


7.13 Registrering af måleværdier

B Udfør følgende målinger på et målested i

kedelkoblingen, og skriv dem ind i opstartsprotokollen

( kapitel 7.18):

– Transporttryk

– Røggastemperatur t A

– Lufttemperatur t L

– Røggastemperatur netto t A - t L

– Kuldioxid-indhold (CO 2 ) eller iltindhold (O 2 )

– CO-værdi

Fig. 36 Registrering af måleværdier

1 Målestedets position i røggasrøret

7.13.1 Transporttryk

Det krævede transporttryk i det installerede røggastilgangsluftsystem

må ikke være højere end 100 Pa

(1,0 mbar).

FARE: Livsfare på grund af forgiftning ved

udsivende røggas.

B Kedlen må kun anvendes sammen med

skorstene eller røggasanlæg ( tab. 3,

side 11).

7.13.2 CO-værdi

CO-værdier i luftfri tilstand skal være under 400 ppm eller

0.04 volumenprocent.

Værdier omkring eller over 100 ppm tyder på forkert

brænderindstilling, forkert instrumentindstilling, tilsmudset

gasbrænder eller varmespiral eller defekter ved brænderen.

B Find årsagen, og afhjælp den.


7

36


7.14 Funktionskontrol

Ved opstarten og det årlige eftersyn skal alle

regulerings-, styrings- og sikkerhedsanordningers

funktion kontrolleres, og hvis indstilling er mulig, skal

det kontrolleres, om indstillingen er korrekt.

7.14.1 Kontrol af ioniseringsstrøm (flammestrøm)

Åbning af serviceniveauet på RC35

B Åbn klappen på RC35.

B Tryk samtidig på tasterne + + for at åbne

menuen SERVICEMENU.



SERVICEMENU

Kvikguide

Indstillinger

BDiagnose



DIAGNOSE.




DIAGNOSE.

Visningen af de enkelte menupunkter er afhængig

af anlægget.

B Tryk på tasten og hold den nede, og drej

samtidig på drejeknappen , for at ændre indstillingen,

f.eks. flammestrømmen.

Ændringen bliver aktiv, når tasten slippes.

B Aflæs ioniseringsstrømmen, og skriv den ind i opstartsprotokollen


For at sikre fejlfri drift skal ioniseringsstrømmen ved

delast og fuldlast (og med brændende flamme) være

på mindst 3 μA.

B Vend tilbage til driftsmodus på RC35.

B Luk klappen på RC35.

7.15 Kontrol af tætheden under drift

B Kontrollér alle tætningssteder over hele brænderens

gasføring med et læksøgemiddel, mens brænderen er i

gang, f.eks.:

• Prøvenippel

• Lukkeskrue til gastrykket

• Skrueforbindelse (også ved gastilslutningen) osv.

Midlet skal være godkendt som kontrolmiddel til gastæthedskontrol.

FORSIGTIG: Skader på anlægget på grund

af kortslutning!

B Tildæk risikostederne før læksøgningen,

f.eks. sensoren for anlægstryk og returføleren

ved kedlens returledning.

B Sprøjt ikke læksøgningsmidlet på kabelindføringer,

stik eller elektriske tilslutningsledninger.

Sørg for, at der heller ikke dryppes

på disse dele.

B For at undgå korrosion skal læksøgningsmidlet

tørres omhyggeligt af.


7.16 Montering af kapper

B Sæt først de bageste sidekapper (uden isolering) [3]

i forneden, og løft derefter en smule, og sæt dem i

foroven.

B Fastgør de bageste sidekapper [3] med sikringsskruer

på bagsiden af kedlen.

B Sæt først de forreste sidekapper (med isolering) [2]

i forneden, og løft derefter en smule, og sæt dem i

foroven.

B Fastgør de forreste sidekapper [2] med sikringsskruer

på forsiden af kedlen.

B Sæt først frontkappen [1] i forneden, og løft derefter en

smule, og sæt den i foroven.

B Fastgør frontkappen [1] med sikringsskruen foroven på

kedlen.

B Anbring chartekket med de tekniske dokumenter

synligt på en af kedlens sidevægge.

Fig. 37 Montering af kapper

1 Frontkappe

2 Sidekapper foran (med isolering)

3 Sidekapper bag (uden isolering)


7.17 Information til ejeren/den

driftsansvarlige og aflevering af

tekniske dokumenter

B Ejeren/den driftsansvarlige skal informeres om hele varmeanlægget

og sættes ind i betjeningsvejledningerne

til kedlen.

B Foretag en opstart og afbrydelse sammen med brugeren/ejeren.

B Forklar kunden ved hjælp af betjeningsvejledningen,

hvordan han skal reagere i nødstilfælde som f.eks. en

brand.

B Aflever de tekniske dokumenter til betjeningspersonen/

ejeren, og underskriv opstartsprotokollen sammen med

dem ( kapitel 7.18).


7

38


7.18 Opstartsprotokol

B Bekræft og underskriv de arbejdsopgaver, der er udført

i forbindelse med opstarten, og skriv datoen.

Opstartsarbejde Side Måleværdier Bemærkninger

1. Påfyldning af anlægget samt tæthedskontrol 24

2. Er de fastsatte værdier for vandkvaliteten i driftsmanualen

overholdt?

Ja:

- Koncentration for tilsætningsmidler Tilsætningsmiddel:

3. Notér gasparametrene: Wobbetal,

4.

Varmeværdi

Kontrol af tæthed for gasledningen 29

– Udluftning af gasledning 31

5. Etablér driftstrykket 28

6. Kontrol af ventilationsåbninger og røggastilslutning 31

7. Kontrol af anlæggets udstyr 30

8. Ibrugtagning af instrumentpanel og brænder 32

9. Indstilling af gastype ved behov 31

_________

30 _________ kW/m³

_________ kW/m³

Koncentration:

_______%

10. Registrering af måleværdier, 35 Fuldlast Dellast

- Transporttryk _______Pa _______Pa

- Røggastemperatur brutto t A ______ °C ______ °C

- Lufttemperatur t L ______ °C ______ °C

- Røggastemperatur netto t A – t L ______ °C ______ °C

- Kuldioxid-indhold (CO 2) eller iltindhold (O 2) _______ % _______ %

- Røggastab q A _______ % _______ %

- CO-værdi luftfri _____ ppm _____ ppm

11. Måling af tilslutningstryk for gas 33 ____________ mbar

12. Kontrol af tætheden under drift 36

13. Funktionskontrol 36

– Kontrol af ioniseringsstrøm ____________ μA

14. Montering af kapper 37

15. Information af bruger, udlevering af tekniske dokumenter 37

16. Korrekt opstart udført af vvs-firmaet Underskrift:______________________

17. Underskrift driftsansvarlig Underskrift:______________________

Tab. 11 Opstartsprotokol


8 Afbrydelse af varmeanlægget


frost!

Hvis fyringsanlægget ikke er i drift, kan det

fryse til i frostvejr.

B Beskyt varmeanlægget mod at fryse til,

hvis der er risiko for frost. Tøm brugsvandet

ud på det laveste punkt i varmeanlægget.

Samtidig skal udlufteren på

fyringsanlæggets højeste punkt være

åbnet.

8.1 Afbrydelse af anlægget via

basiscontroller BC10

Afbryd varmeanlægget via Basiscontroller Logamatic

BC10. Brænderen slukkes automatisk. Yderligere

oplysninger om betjening af basiscontrolleren

Logamatic BC10 finder du i kapitel 7.

B Sluk for varmeanlægget på BC10's panelafbryder.

B Luk for hovedventilen til brændstoffet.

Fig. 38 Basiscontroller Logamatic BC10

Afbrydelse af varmeanlægget

8.2 Afbrydelse af anlægget i nødstilfælde

Varmeanlægget må kun i nødstilfælde afbrydes

via sikringen i opstillingsrummet eller på

hovedafbryderen.

Forklar kunden, hvordan han skal reagere i nødstilfælde

som f.eks. en brand.

B Udsæt aldrig dig selv for livsfare. Din egen sikkerhed er

det vigtigste.

B Luk for hovedventilen til brændstoffet.

B Afbryd strømmen til varmeanlægget med hovedafbryderen,

så det er strømløst.


8

40

9 Eftersyn og vedligeholdelse


Formålet med regelmæssig vedligeholdelse på varmeanlægget

er:

• at bevare en høj virkningsgrad og drive anlægget økonomisk

(lavt brændstofforbrug),

• at opnå høj driftssikkerhed,

• at holde et højt niveau for miljøvenlig forbrænding,

• at garantere sikker drift og lang levetid.

Kun kvalificerede serviceteknikere må udføre vedligeholdelsen.

Anvend kun komponenter, der er godkendt af

Buderus, ved udskiftning af dele. Vedligeholdelsen skal

udføres en gang om året. Skriv resultaterne af eftersynet

fortløbende ind i eftersyns- og vedligeholdelsesprotokol.

Tilbyd kunden en aftale om årligt eftersyn og service og

vedligeholdelse efter behov. I eftersyns- og serviceprotokollerne

( kapitel 9.14, side 52) er det beskrevet, hvilke

opgaver en aftale skal indeholde.

Reservedele kan bestilles ud fra Buderus-reservedelskataloget.

9.1 Forberedelse af gaskedlen til

eftersyn


B Før kedlen åbnes: skal spændingen afbrydes

på alle poler og sikres, så den ikke kan

igangsættes utilsigtet.

B Sluk for anlægget.

B Drej forkappens sikringsskrue øverst i midten af kedlen

ud.

B Løft frontkappen en smule, og tag den frem og af.

FARE: Livsfare på grund af eksplosive gasser!

B Arbejde ved gasførende ledninger må udelukkende

udføres af autoriserede håndværkere

(overhold de lokale forskrifter).

Fig. 39 Afmontering af forkappen

1 Frontkappe

9.2 Generelt arbejde

Følgende arbejde beskrives ikke nærmere i dette dokument.

De skal dog udføres:

B Kontrollér anlæggets generelle tilstand.

B Foretag visuel kontrol og kontrol af anlæggets funktion.

B Kontrollér luft- og røggasføringens funktion og sikkerhed.

B Kontrollér alle gas- og vandførende rør for tegn på korrosion.

B Udskift eventuelle korroderede rør.

B Kontrollér fortrykket for trykekspansionsbeholderen.

B Kontrollér koncentrationen af evt. anvendte frostsikringsmidler/tilsætningsstoffer

i anlægsvandet en gang

om året.


9.3 Kontrol for indvendig tæthed

9.3.1 Bestemmelse af prøvevolumen

Vprøve = Vialt = Vrør + V gasarmatur

B Beregn rørledningens længde indtil hovedventilen til

brændstoffet.

B Beregn gasarmaturvolumenet (Vgasarmatur) ifølge

tab. 12.

B Beregn rørledningsvolumenet (Vrør ) ifølge tab. 13 og

tab. 14).

B Beregn prøvevolumenet (Vprøve ) efter ligningen ovenfor.

Gasarmaturvolumen (tilnærmede værdier)

Gasarmaturvolumen indtil 50 kW 0,1 liter

Gasarmaturvolumen > 50 kW 0,2 liter

Tab. 12 Gasarmaturvolumen (Vgasarmatur) Eftersyn og vedligeholdelse

Rørledningslængde Rørledningsvolumen (Vrør ) i liter

Rørledningsdiameter i tommer

i meter ½ ¾ 1 1¼ 1½ 2

1 0,2 0,4 0,6 1,0 1,4 2,2

2 0,4 0,7 1,2 2,0 2,7 4,4

3 0,6 1,1 1,7 3,0 4,1 6,6

4 0,8 1,5 2,3 4,0 5,5 8,8

5 1,0 1,8 2,9 5,1 6,9 11,0

6 1,2 2,2 3,5 6,1 8,2 13,2

7 1,4 2,5 4,1 7,1 9,6 15,4

8 1,6 2,9 4,6 8,1 11,0 17,6

9 1,8 3,3 5,2 9,1 12,4 19,8

10 2,0 3,6 5,8 10,1 13,7 22,0

Tab. 13 Rørledningsvolumen (Vrør ) afhængigt af rørledningens længde og rørledningens diameter

Rørledningslængde Rørledningsvolumen (Vrør ) i liter

Rørledningsdiameter i mm (kobberrør)

i meter 15 x 1 18 x 1 22 x 1 28 x 1,5 35 x 1,5 45 x 1,5

1 0,1 0,2 0,3 0,5 0,8 1,4

2 0,3 0,4 0,6 1,0 1,6 2,8

3 0,4 0,6 0,9 1,5 2,4 4,2

4 0,5 0,8 1,3 2,0 3,2 5,5

5 0,7 1,0 1,6 2,5 4,0 6,9

6 0,8 1,2 1,9 2,9 4,8 8,3

7 0,9 1,4 2,2 3,4 5,6 9,7

8 1,1 1,6 2,5 3,9 6,4 -

9 1,2 1,8 2,8 4,4 7,2 -

10 1,3 2,0 3,1 4,9 8,0 -

Tab. 14 Rørledningsvolumen (Vrør ) afhængigt af rørledningens længde og rørledningens diameter


9

42


9.3.2 Udførelse af trykprøvning


B Løsn prøveniplens lukkeskrue to omgange.

B Sæt U-rørs-manometerets måleslange på prøveniplen.

B Åbn gashanen, aflæs trykket, og notér det ned.

B Luk gashanen, og aflæs trykket igen efter et minut.

B Beregn trykfaldet pr. minut ved differenceberegning.

Aflæs med det beregnede trykfald pr. minut og prøvevolumenet

(Vprøve) ved hjælp af det efterfølgende diagram

( fig. 41), om gasarmaturet stadig må anvendes.

Fig. 40 Kontrol for indvendig tæthed

1 Prøvenippel

Fig. 41 Tilladt trykfald pr. minut ved indvendig tæthedskontrol med det eksisterende gastryk

x Prøvevolumen i liter

y Prøvevolumen i mbar i løbet af et minut

1 Området „Armatur tæt“ = gælder for nye installationer

2 Området „Armatur tilstrækkeligt tæt“ = armaturet kan

anvendes uden begrænsninger

3 Området „Armatur utæt“ = armaturet kan ikke anvendes

>> Udfør kontrol som beskrevet efterfølgende

Aflæsningseksempel: Prøvevolumen (V prøve ) 5 liter og

tryktab 4 mbar/min = område 3 „armatur utæt“ = armaturet

kan ikke anvendes udfør kontrol som beskrevet efterfølgende

Hvis der konstateres et kraftigt trykfald på

> 10 mbar/minut ved et prøvevolumen

(V prøve ) på < 1 liter, skal prøvevolumenet

(V prøve ) forøges. Medtag rørledningen, som

går til den efterfølgende spærring, til tæthedskontrollen,

og gentag kontrollen med det

nye prøvevolumen (V prøve ).

Hvis aflæsningspunktet for prøvevolumenet (V prøve )

og trykfald pr. minut ligger i området „armatur utæt“

(se aflæsningseksemplet), skal den efterfølgende kontrol

udføres.

FORSIGTIG:

Skader på anlægget på grund af kortslutning!


stik eller eltilslutninger, og lad det

ikke dryppe på disse dele.

B Afdæk de udsatte steder før læksøgning.

B Kontrollér alle tætningssteder for det kontrollerede

stykke rørledning med et skumdannende læksøgningsmiddel.

B Tætn evt. lækager, og gentag kontrollen.

B Udskift gasarmaturet, hvis der ikke konstateres lækage.

Afslutning af tæthedskontrollen

B Tag slangen af.

B Skru skruen fast i måleniplen, når målearbejdet er

afsluttet.

B Kontrollér måleniplen for tæthed.


9.4 Kontrol af anlæggets driftstryk

BEMÆRK: Skade på anlægget!

Hvis du fylder fyringsanlægget i varm tilstand,

kan temperaturspændinger fremkalde revner.

Kedlen bliver utæt.

B Fyld kun varmeanlægget i kold tilstand

(fremløbstemperaturen må højst være på

40 °C).

B Fyld ikke vand på varmeanlægget via

påfyldnings- og aftapningshanen,

mens anlægget er i drift, men kun via

påfyldningshanen i varmeanlæggets

rørsystem (retur).

B Sørg for, at vandkvaliteten overholder kravene

i driftsprotokollen, og notér mængden

af påfyldningsvand og dettes beskaffenhed.


hyppig efterfyldning.

Hvis anlægget ofte skal fyldes med vand, kan

det beskadiges af korrosion og tilkalkning afhængigt

af vandets beskaffenhed (se endvidere

driftsmanualen).

B Udluft varmeanlægget under påfyldningen.

B Kontrollér varmeanlægget for tæthed.

B Kontrollér ekspansionsbeholderen for

funktionsevne.

Ved lukkede anlæg skal manometerets viser stå inden for

det grønne felt.

Indstil manometerets røde viser til det nominelle driftstryk.

Opbyg et driftstryk på mindst 1 bar.

Eftersyn og vedligeholdelse

B Kontrollér anlæggets driftstryk.

Hvis manometerviseren er under den grønne

markering, er driftstrykket for lavt. Der skal fyldes mere

vand på.


1 Rød viser



B Fyld vand på via den monteres påfyldnings- og aftapningshane.

B Udluft varmeanlægget via dets udluftningsventiler på

radiatorerne.

B Kontrollér driftstrykket igen.

B Notér den efterfyldte mængde vand ind i driftsprotokollen.

9.5 Måling af CO 2 -indhold

B Stik føleren ind i kernestrømmen gennem måleåbningen

i røgrøret.

B Notér røggasværdierne.

Hvis CO 2 -indholdet afviger med mere end 0,5 % fra

den nominelle værdi ( tab. 3, side 11), skal brænderen

standses som beskrevet fra kapitel 7.10 til 7.10.2.


2

1

6 720 615 876-59.1RS


brugsvand.

B De landespecifikke forskrifter og normer

for forebyggelse af urenheder i brugsvandet

skal overholdes.

Driftstrykket kan også aflæses på instrumentpanelet

via „Info-menuen“ (f.eks. visning

„P1.4“ svarer til 1,4 bar).

3

9

44


9.6 Rengøring af brænder og varmeveksler

Rengøring af gaskedlen ved tør- og/eller vådrengøring.

Til tørrengøring leveres der en lang og en kort rengøringsplade

som tilbehør. Rengøringsapparater til vådrengøring

leveres som tilbehør.

B Afbryd varmeanlægget ( kapitel 8).

B Luk gashovedventilen.

B Lad kedlen køle af.

B Afmontér vandlåsen [2] fra kondensatbakkens

afløb [1], og stil en spand eller et kar under.

Fig. 43 Afmontér vandlåsen

1 Afløb kondensatbakke

2 Vandlås

9.6.1 Afmontering og rengøring af brænder

B Løsn spændebåndet [1] foroven på luftslangen.

B Tag luftslangen [2] med studsen af luftindtaget [3].

Fig. 44 Løsn luftslangen

1 Spændebånd

2 Luftslange

3 Luftstuds

B Skru de 4 skruer på gasarmaturets flange [1] ud, og

løsn gastilslutningen.

Fig. 45 Løsn gastilslutningen

1 Skruer


B Løsn alle elstikforbindelser på elektrodeblokken.

Fig. 46 Løsn alle elstikforbindelser på elektrodeblokken

1 Overvågningskabel

2 Tændkabel

3 Tændkabel

B Skru låsemøtrikkerne af [1] foroven og forneden på

blandebøjningen.

B Løsn elforbindelserne på gasarmaturet og blæseren

( fig. 55, side 48).

B Træk forsigtigt brænderen frem og ud.

Fig. 47 Løsn møtrikkerne på blandebøjningen

1 Fastgøringsmøtrikker med skive


B Skru alle 4 skruer [1] mellem blandebøjningen og slæden

af.

Fig. 48 Løsn blandebøjningen fra slæden

1 Skruer og kontramøtrikker

B Tag blandebøjningen med brænderen ud.

Fig. 49 Aftagning af brænderen

B Blæs brænderstaven og blandebøjningen ud med trykluft

indefra og ud.


9


9.6.2 Rengøring af varmeveksleren

Tørrengøring af kedelblok

B Tag isoleringen af varmeveksleren.

Fig. 50 Isolering varmespiral

1 Klemmer

2 Isolering

B Skru låsemøtrikkerne af foroven og forneden på rensedækslerne

[1] på varmeveksleren.

B Tag rensedækslet af.

Fig. 51 Åbning af rensedæksel

1 Rensedæksel

46

B Skru låsemøtrikkerne af foroven og forneden på kondensatkarrets

dæksel.

B Tag dækslet af.

FORSIGTIG: Fare for kvæstelser på grund af

skarpe kanter på rensepladerne!

B Tag handsker på ved rengøring med rensepladerne

(tilbehør), så kvæstelser undgås.

B Rengør varmevekslerens røgtræk vandret og diagonalt

med den lange renseplade.

B Rengør det bageste område af røgrækket nedefra gennem

kondensbakken med den korte renseplade.

Fig. 52 Tørrengøring af kedelblok

1 Lang renseplade (leveres separat)

2 Kort renseplade (leveres separat)

ADVARSEL: Livsfare på gund af udsivende

røggas!

B Sørg for, at pakningerne er uden defekter

og sidder perfekt ved montering. Udskift

beskadigede pakninger.

B Skift pakningerne som foreskrevet


B Skru rensedækslet på igen.


Vådrengøring af kedelblok

Anvend et rensemiddel til vådrengøring, der svarer til

typen af snavs (tilsodning eller skorpedannelse). Rensemidlet

skal kunne anvendes til aluminium!

B Rengør varmeveksleren med vand eller et rengøringsmidel,

der er godkendt til aluminium (følg brugsanvisningerne

fra rengøringsmiddelproducenterne).

Beskyt elektriske komponenter (blæser, gasarmatur

osv.) mod fugt og snavs under vådrengøringen.

Fig. 53 Vådrengøring af kedelblok

Arbejde ved kedelblokken ved våd- og

tørrengøring

B Skyl eventuelle smudsrester ud i spanden eller kondensatbakken

med en slange.

B Rengør kondensatbakken med vand.

B Rengør vandlåsen med vand.

ADVARSEL: Livsfare på grund af forgiftning!

Hvis vandlåsen ikke er fyldt med vand, kan

røggas, der slipper ud, være livsfarlig.

B Fyld vandlåsen med ca. 2 liter vand.

B Monter vandlåsen igen ( kapitel 6.2).

B Kontrollér kondensatslangen mellem koblingsstykket

og vandlåsen for passage.


9.7 Eftersyn af brænderens elektroder

Kontrol af elektrodeposition

B Anbring brænderen i vedligeholdelsesposition


B Mål afstanden mellem elektroderne, og sammenlign

den med de fastsatte mål i fig. 54.

Fig. 54 Indstilling af elektrodepositionen

1 Pakning (O-ring) til blandebøjning

2 Skruer til brændestav

3 Tændelektrode

4 Brænderrør

5 Ioniseringselektrode

B Ved afvigelser fra de fastsatte værdier skal elektrodeblokken

udskiftes med en ny pakning.

B Ved aflejringer på elektroderne skal elektrodeblokken

udskiftes med en ny pakning.

Vi anbefaler, at elektrodeblokken udskiftes

ved den årlige vedligeholdelse.


9


9.8 Udskiftning af komponenter

9.8.1 Afmontering af gasarmaturet

B Afbryd varmeanlægget ( kapitel 8).

B Luk gashovedventilen, og sørg for at sikre den, så den

ikke kan åbnes igen ved en fejltagelse.

B Tag kompensationsslangen [1] på luftindtaget af.

B Løsn luftslangen mellem luftindtaget og adapteren med

spændebåndet.

B Tag luftslangen af studsen på luftindtaget.

B Løsn de elektriske forbindelsesledninger [3] på gasarmaturet.

B Skru de 4 skruer [2] på gasarmaturets flange ud.

Fig. 55 Tilslutningerne til gasarmaturet løsnes

1 Kompensationsslange

2 Skruer

3 Elektriske forbindelsesledninger

48

B Fjern de 3 møtrikker [2] på dysepladen, og afmontér

gasarmaturet [1].

Fig. 56 Afskruning af gasarmaturet

1 Gasarmatur

2 Møtrik

9.8.2 Udskiftning af gasfilteret

B Løsn de to skruer [4] på filterdækslet [3] på undersiden

af gasarmaturet.

B Tag filterkassetten [1] ud, og sæt en ny ind.

B Sæt en ny pakning [2] på filterdækslet, og montér det

igen med de to skruer.

Fig. 57 Udskiftning af gasfilteret

1 Filterkassette

2 Pakning

3 Filterdæksel

4 Skrue


9.8.3 Afmontering af blæseren

B Løsn elstikforbindelserne på blæseren

B Tag brænderen ud ( kapitel 9.6.1).

B Afmontér gasarmaturet ( kapitel 9.8.1).

B Løsn klemmerne [3] på luftindtaget, og tag den forreste

halvskal [4] af gevindtappen.

B Tag også blæserhjulet [2] og blæserens indløbsdyse

[1] af gevindtappen.

Fig. 58 Afmontering af komponenterne til luftindtaget

1 Blæserens indløbsdyse

2 Blæserhjul

3 Klemmer

4 Halvskal foran

B Aftagning af den bageste halvskal [1].

Fig. 59 Afmontering af den bageste halvskal

1 Halvskal


B Afmontér monteringspladen [1] fra blæseren.

B Løsn de to bageste skruer [3] (forbindelsen mellem

slæden [2] og blæseren [5] (må ikke skrues ud)).

B Støt blæseren, og skru de to forreste skruer [4] ud.

B Træk blæseren frem og ud.

Fig. 60 Afmontering af komponenterne til forbrændingsluftsamleren

1 Monteringsplade

2 Slæde

3 Skrue bag

4 Skrue foran

5 Blæser

9.9 Montering af afmonterede dele

B Alle kedlens dele, som er afmonteret på grund af

eftersyn og vedligeholdelse, monteres i omvendt

rækkefølge.

B Kontrollér alle pakninger for slid og defekter.

Udfør det foreskrevne skift af pakningerne


B Udskift pakningerne ved behov.


9

50


9.9.1 Montering af blæseren

B Sæt blæseren på skruerne, som er skruet ud på undersiden

af slæden.

B Sænk blæseren lidt fortil, og sæt en ny pakning [1] ind

i noten på slæden.

B Fastgør blæseren på alle 4 skrueforbindelser på

slæden.

Fig. 61 Udskiftning af pakning til blæser/slæde

B Kontrollér, at pakningen sidder rigtigt, efter montering

af blæseren.

9.9.2 Montering af luftindtag og gasarmatur

B Skru monteringspladen fast på blæseren.

B Anbring luftindtaget bageste halvskål på monteringspladens

gevindtap, og skub blæserens indløbsdyse via

gevindtappen i retning af halvskallen, og fastgør den.

B Skub propelbladet på gevindtappen, så markeringen

peger opad.

Sørg for, at markeringen peger opad ved

montering af propelbladet.

B Montér den forreste halvskal med klemmerne på luftindtaget.

B Sæt kompensationsslangen på luftindtaget.

B Fastgør gasarmaturet med dysepladen på gevindtappen.

9.9.3 Montering af brænder

FARE: Livsfare på gund af udsivende røggas!

B Sørg for, at pakningerne er uden defekter

og sidder perfekt ved montering. Udskift

beskadigede pakninger.

B Overhold den beskrevne rækkefølge for

monteringen.

B Sæt pakningen ind på slædens overside.

B Sæt O-ringen på blandebøjningen.

B Sæt brænderen med blandebøjningen ind i kedlens

fyrrum.

B Skub slæden i retning af kedelblokken.

B Fastgør blandebøjningen med 4 skruer på slæden.

B Montér blandebøjningen på kedlens forled med

4møtrikker.

Der sidder et indikatorvindue øverst på flangen,

så det kan kontrolleres udefra, om pakningen

er sat ind.

B Sæt alle elektriske forbindelsesledninger på gasarmaturet,

på blæseren og stikforbindelserne på elektrodeblokken.

Læg samtidig ioniseringskablet [1] som vist

i fig. 62 (under føringsstangen).

Fig. 62 Stikforbindelse på elektrodeblokken

9.9.4 Montering af gasledningen på

gasarmaturet

B Sæt en ny O-ring på gasarmaturets flange.

B Montér gasarmaturet med 4 skruer på blæseren.

B Skru gastilslutningens flange fast til gasarmaturet igen

med 4 skruer.


9.9.5 Montering af luftindtag


snavset forbrændingsluft!

B Før montering af forbrændingsluftslangen

skal forbrændingsluftgitteret (integreret i

slangens nederste adapter) kontrolleres

for snavs og evt. renses.

B Sæt forbrændingsluftslangen med studsen på luftindtaget,

og fastgør med et spændebånd på den øverste

adapter.

9.10 Kontrol af tætheden under drift


kortslutning!

B Afdæk blæseren og de udsatte steder før

læksøgning.


stik eller elektriske tilslutningsledninger.

Sørg for, at der heller ikke dryppes

på disse dele.

B Start gaskedlen op, og kontrollér alle pakninger for tæthed

under fuldlast med et læksøgningsmiddel.

B Øvrige kontroller af tæthed for hele gasføringen se

kapitel 7.15, side 36.

9.11 Kontrol af ioniseringsstrøm

For at sikre fejlfri drift skal ioniseringsstrømmen ved

dellast og fuldlast (og brændende flamme) være på

mindst 3 μA.

Ioniseringsstrømmen (flammestrømmen) kan aflæses

på betjeningsenheden RC35 i „SERVICEMENU

DIAGNOSE/SKÆRMVÆRDI“ ( kapitel 7.14.1).

9.12 Afslutning for eftersyn og

vedligeholdelse

9.12.1 Afmontering af måleapparater

Følg vejledningerne til BC10 og RC35.

9.12.2 Montering af kapper

B Montering af beklædningsdele ( fig. 37, side 37).

9.12.3 Bekræftelse af eftersyn og vedligeholdelse

B Underskriv eftersyns- og vedligeholdelsesprotokollen

i dette dokument ( kapitel 9.14).


9.13 Udskiftning af pakningerne

afhængigt af brugstiden

Følgende pakninger skal udskiftes efter den anfgivne

brugstid.

Pakning

Pakning til

blandebøjning (O-ring) efter

Pakning rensedæksel 5 år

(på varmeveksleren)

Tab. 15 Udskiftning efter brugstid


9

Udskiftning efter

x års brugstid

ved brugstid:

Standard 1)

Industrielt 2)

efter

3 år

1) Gælder for normal brug af kedlen som kondenserende gaskedel

til opvarmning af beboelsesrum og varmtvandsproduktion.

2) Gælder for brug af kedlen til f.eks. industriel varmeproduktion

med vedvarende høje fremløbstemperaturer og høj brænderbelastning.

ADVARSEL: Livsfare på gund af udsivende

gas!

B Ved udskiftning af elektroden udskiftes

elektrodeblokkens pakning.

B Ved vedligeholdelse skal pakningen på

gasarmaturets tilslutningsflange altid udskiftes.

B Udskift generelt pakningerne ved skader

eller tegn på ældning.

Vi anbefaler, at elektrodeblokken udskiftes

ved den årlige vedligeholdelse.

52


9.14 Eftersyns- og serviceprotokol

Eftersyns- og vedligeholdelsesprotokollen fungerer også

som original til kopiering.

B Underskriv de arbejdsopgaver, der er udført, og skriv

datoen.

Eftersynsarbejder Side Fuldlast Dellast Fuldlast Dellast

1. Kontrol af varmeanlæggets generelle tilstand

(syns- og funktionskontrol)

2. Kontrol af gas- og vandførende dele i anlægget

for følgende:

- Indvendig tæthed

- Synlig korrosion

- Tegn på ældning

3. Kontrollér koncentrationen af frostsikringsmidler/

tilsætningsstoffer i brugsvandet (se anvisningerne fra

producenten og informationerne i driftsmanualen). Koncentration:________% Koncentration:_________%

4. Kontrollér anlægstrykket. 43

- Fortryk for ekspansionsbeholderen

( monteringsvejledningen til ekspansionsbeholderen)

- Driftstryk 43

5. Kontrollér brænderen og varmeveksleren for snavs -

afbryd anlægget først.

6. Kontrollér vandlåsen og kondensatbakken -

afbryd anlægget først.

7. Kontrollér elektrodeblokken, afbryd varmeanlægget under

dette arbejde.

47

8. Kontrol af gas-tilslutningstryk 33

9. Kontrollér ventilationsåbninger, røggastilslutning og

røggasføring.

31

10. Registrering af måleværdier: 35

- Transporttryk ________Pa ________Pa ________Pa ________Pa

- Røggastemperatur brutto t A ________ °C ________ °C ________ °C ________ °C

- Lufttemperatur t L ________ °C ________ °C ________ °C ________ °C

- Røggastemperatur netto t A - t L ________ °C ________ °C ________ °C ________ °C

- Kuldioxid-indhold (CO 2)eller iltindhold (O 2) _________% _________% _________% _________%

- CO-værdi luftfri _______ppm _______ppm _______ppm _______ppm

11.

Udførelse af funktionskontroller: 36

- Kontrol af ioniseringsstrøm. ________μA ________μA ________μA ________μA

12. Kontrollér for tæthed under drift. 36

13. Kontrollér, at instrumentpanelets indstillinger svarer til

funktionsområdet (se dokumenterne til instrumentpanelet).

14. Slutkontrol af arbejder i forbindelse med eftersyn –

Tab. 16

Bekræft, at eftersynet er udført fagligt korrekt.

Firmastempel/dato/underskrift

–


1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

12.

13.

14.

Tab. 17

Hvis der konstateres en tilstand under eftersynet,

som kræver vedligeholdelse, skal dette

arbejde udføres behovsafhængigt.


Den foreskrevne udskiftning af pakningerne

er angivet i kapitel 9.13.

Fuldlast Dellast Fuldlast Dellast Fuldlast Dellast Fuldlast Dellast

Koncentration:________% Koncentration:_________% Koncentration:________% Koncentration:_________%

________Pa ________Pa ________Pa ________Pa ________Pa ________Pa ________Pa ________Pa

________ °C ________ °C ________ °C ________ °C ________ °C ________ °C ________ °C ________ °C

________ °C ________ °C ________ °C ________ °C ________ °C ________ °C ________ °C ________ °C

________ °C ________ °C ________ °C ________ °C ________ °C ________ °C ________ °C ________ °C

_________% _________% _________% _________% _________% _________% _________% _________%

_______ppm _______ppm _______ppm _______ppm _______ppm _______ppm _______ppm _______ppm

________μA ________μA _______μA _______μA ________μA ________μA ________μA ________μA


9

54


Behovsstyret vedligeholdelse Side Dato:______ Dato:______

1. Afbrydelse af varmeanlægget. 39

2. Rengøring af brænder og varmeveksler. 44

3. Skift af pakninger til rensedækslet på varmeveksleren. 46

4. Skift elektrodeblokken. 47

5. Vandlåsen rengøres. 47

6. Rengør kondensatbakken. 47

7. Skift af pakning til blandebøjning (O-ring). 47

8. Udfør funktionskontrol.

Bekræft, at vedligeholdelsen er udført fagmæssigt korrekt.

Firmastempel/

underskrift

Tab. 18

1.

2.

3.

4.

5.

6.

7.

8.

Dato:______ Dato:______ Dato:______ Dato:______ Dato:______

Firmastempel/

underskrift

Tab. 19

Firmastempel/

underskrift

Firmastempel/

underskrift

Firmastempel/

underskrift

Firmastempel/

underskrift


10 Afhjælpning af fejl

10.1 Registrering af driftstilstand og

nulstilling af fejl

Hvis der foreligger en fejl, blinker fejlkoden på instrumentpanelets

display. Betjeningsenheden viser fejl som tekstmeddelelser.

FORSIGTIG: Skade på anlægget på

grund af frost.

Hvis fyringsanlægget ikke er i drift på

grund af en driftsfejl, kan det fryse til i

frostvejr.

B Afhjælp omgående fejlen, og start varmeanlægget

op igen.

B Hvis det ikke er muligt, skal du tømme

rørene til opvarmnings- og brugsvandet

på det laveste punkt.

Hvis displayet blinker og ikke viser den aktuelle kedeltemperatur,

eller hvis det viser en driftsmeddelelse, foreligger

der en fejl.

Eksempel: „6A“ = brænderen starter ikke

Der findes en oversigt over drifts- og fejlkoderne samt

mulige årsager og afhjælpningsforanstaltninger i

dokumenterne til instrumentpanelerne og det

efterfølgende kapitel 10.2.

B Tryk på tasten „Reset“ i 5 sekunder for at nulstille fejlen.

En nulstilling er kun mulig, når der foreligger en blinkende

fejl. På displayet vises „rE“, mens der nulstilles.

Hvis displayet derefter viser en normal driftsmeddelelse,

er fejlen afhjulpet. Hvis fejlen forekommer igen, skal du

gentage nulstillingen 2-3 gange.

Fig. 63 Nulstilling af fejl med tasten „Reset“

Afhjælpning af fejl


10

56


10.2 Drifts- og fejldisplays

10.2.1 Driftsmeldinger

Displaykode

Ekstrakode

Årsag Beskrivelse

2P 564 Temperaturstigning

kedelføler for hurtig

( > 70K/min).

OA - Kedlen i skifteoptimeringsprogram.

OH - Gaskedlen er

driftsklar; intet varmbehov.

OY - Den aktuelle kedeltemperatur

er højere

end den nominelle

kedeltemperatur.

Varmevekslerbeskyttelse

på grund af for høj

stigningshastighed.

I løbet af den indstillede

skifteoptimeringstid er

der ny brænderaktivering.

Kedlen er i pendlingsspærre.Standardskifteoptimeringstiden

er

10 min.

Kontrolforløb/

årsag Foranstaltning

Intet eller lavt

varmeforbrug (f.eks.

termostatventiler og

-blander lukket).

Vandcirkulation for

lav.

Pumpe uden funktion.

Aflejringer i kedlen

(snavs fra varmeanlægget,

tilkalkning).

Kontrollér ydelsesindstillingen

på

Basiscontroller

BC10.

Kontrollér indstillingen

på instrumentpanel

RC35.

Gaskedlen er driftsklar

og får ingen varmeaktivering

fra varmekredsen.

- -

Den aktuelle kedeltemperatur

er højere end

den nominelle kedeltemperatur.

- -

OP - Venter på opstart af

Kedlen kobles fra.

Detektionen af opstar- - -

blæseren.

ten er nødvendig for det

videre forløb.

OE - Kedlen er driftsklar, Anlæggets aktuelle var- - -

der er varmebehov, mebehov er lavere, end

men der leveres for brænderens minimale

meget energi. modulationsgrad stiller til

rådighed.

OU - Start på programforløbet

til brænderstart.

- - -

OC - Start brænderstart. - - -

Tab. 20 Driftskoder

Sørg for tilstrækkeligt varmeforbrug.

Montér pumper, der er

dimensioneret tilstrækkeligt.

Kontrollér, om pumpen

aktiveres. Udskift evt. ellers

pumpen.

Skyl/rengør kedelblokken

med egnede og frigivne

midler til aluminium.

Indstil kedelydelsen efter

det krævede varmebehov

for bygningen.

Tilpas reguleringsindstillingen

efter anlægsbetingelserne.


Displaykode

OL - Åbning af gasarmaturet.

OF - Utilstrækkelig gennemstrømninggennem

kedlen.

Tab. 20 Driftskoder

10.2.2 Fejlvisninger

Type 1)

Ekstrakode

Årsag Beskrivelse

Displaykode

- - -

Temperaturforskel

mellem fremløb og retur

>15K

Temperaturforskellen

mellem fremløb og sikkerhedstemperatursensor

> 15K

Kontrollér fremløbstemperaturen

med

BC10,

kontrollér returtemperaturen

med RC35

eller servicetasten,

mål kedelfølerens

modstand (STB) og

sammenlign med kurven.


Kontrolforløb/

årsag Foranstaltning


10

Tilpas indstillingen for cirkulationspumpen.

Kontrollér overfladetemperaturen

for varmeveksleren,

som er bestykket med sikkerhedstemperatursensoren,

men et

temperaturmåleapparat.

Kontrollér, om varmeveksleren

er stoppet med

snavs.

Fejlkode

Årsag Beskrivelse Kontrolforløb/årsag Foranstaltning

B 2E 207 Vandtrykket er

< 0,6 bar.

V 2U 533 Kedel eller

pumpe integreret

forkert

hydraulisk

B 2U 565 Forskel mellem

fremløbs-

og returtemperatur

for stor.

V 2U 575

> 40 K

Fremløb- ISTB

(intelligent

overkogssikring)

V 3C 537 Intet omdrejningstal

Tab. 21 Fejlvisninger

1) V = låsende; B = blokerende

- Kontrollér, om trykket i

anlægget er mindst 1 bar.

Gaskedlens regulering

har registreret

en forkert

vandgennemstrømning.

Varmevekslerbeskyttelse

på grund

af for stor temperaturspredning.

Den aktuelle kedeltemperatur

når

ISTB-fremløbstemperaturen

på

140 °C, og der

måles en flammestrøm,

eller magnetventilerne

er

åbne.

Der er ingen tilbagemelding

om

omdrejningstal på

SAFe, selv om

blæseren er i drift.

Kontrollér, om der er byttet

om på fremløbet og -returledningen.

Kontrollér, at pumpen har

korrekt flowretning

Problemer ved hydraulikken.

Kontrollér gennemstrømningen.

Kontrollér forbindelsesledningerne

mellem SAFe og

blæseren for manglende

kontakt, afbrydelse og skader.

Kontrollér stikforbindelserne

på SAFe og blæseren.

Korrigér trykket.

Tilslut fremløbet og returledningen

korrekt

Sørg for, at pumperne har

korrekt flowretning.

Kontrollér anlægshydraulikken.

Sørg for tilstrækkelig gennemstrømning.

Udskift kedelføleren/STB.

Udskift tændings-/overvågningselektroden.

Sørg for korrekt kontakt.

Udskift evt. ledningen.

Hvis der er spænding

(blæseren startes ikke

op), udskiftes blæseren.

58


Type 1)

Displaykode

Fejlkode


V 3C 538 For lavt

blæseromdrejningstal.

V 3C 540 For højt blæseromdrejningstal.

V 4A 520 Fremløbs-

ISTB.

V 4U 521 Følerdifferencen

på kedelføleren

mellem

temperaturføler

1 og 2 for

stor.



Det beregnede

omdrejningstal er

lavere end det fastsatte.

Det beregnede

omdrejningstal er

højere end det

fastsatte.

Fremløbstemperaturen

har nået en

værdi på 100 °C.

Temperaturdifferencen

mellem


1og 2 for stor

(afvigelse på

> 5 K/2s).

Snavs på blæseren. Rengør blæseren ved

behov.

Blæseren defekt. Udskift blæseren.

Kontrollér forbindelsesledningen

mellem PWM-signalet/SAFe

for manglende

kontakt, afbrydelse og skader.

Kontrollér stikforbindelserne

for skader.

Da temperaturstigningen i

kedlen overvåges via kedelføleren,

og brænderen derved

frakobles rettidigt, kan

denne fejlmelding normalt

ikke fremkomme.

Uegnet hydraulik i tokedelanlæg:

Kedlerne påvirker

gensidigt hinanden via

f.eks. returledningen eller

fremløbet.

Kontrollér, om tasten

„Reset“ lyser på SAFe.

Kontrollér, om kontraventilen

på beholderpumpen er

lukket.

Kontrollér, om fremløb og

returledning er tilsluttet korrekt.

Kontrollér, om stikforbindelsen

på kedelføleren og på

SAFe er snavset eller

beskadiget.

Kontrollér optisk modstandsværdierne

på kedelføleren

efter tabellen eller

stikket på temperaturføleren.

Kontrollér spændingsværdierne

på kedelføleren efter

tabellen.

Sørg for korrekt kontakt.

Udskift evt. ledningen.

Udskift blæseren.

Kontrollér hydrauliken.

Bekræft „Reset“ på SAFe.

Hvis kontraventilen er

åben, skal den lukkes.

Hvis der er byttet om på

fremløb og returledning,

skal fremløbet og returledningen

tilsluttes korrekt.

Rengør evt. stikforbindelserne,

eller udskift dem.

Hvis følerværdierne afviger,

eller stikket er defekt,

udskiftes kedelføleren.

Udskift SAFe, hvis der er

afvigelser.


Type 1)

Displaykode

V 4U 522 Kortslutning

kedelføler mellemtemperaturføler

1 og 2.

V 4Y 523 Gaskedlens


afbrudt.

I testtilstand for

temperaturføleren

blev der konstateret

en fejl.

Temperatur på

gaskedlens temperaturføler

for lav

(< -5 °C)

Kontrollér følerledningen.

Kontrollér stikforbindelsen.

Kontrollér følerværdierne

efter tabellen.


på temperaturføleren



Fejlkode


V 4U 524 Kortslutning

kedelføler.

V 4A 575 Overkogssikringenreagerer

B 5L 542 Kommunikation

med

SAFe ufuldstændig.



Der måles for høj

en temperatur

(> 130 °C) på

kedelføleren.

Kedlens fremløbstemperatur

har

nået dens maks.

tilladte værdi.

Hvis alle nødvendige

data ikke leveres

fra SAFe,

genererer MC10

denne fejl.

Udskift ved skader.


10

Rengør ved tilsnavsning

eller udskift evt.

Hvis stikket er løst, sættes

det på igen.

Udskift temperaturføleren

ved afvigelser.

Udskift SAFe ved afvigelser.

Kontrollér følerledningen. Udskift ved skader.

Kontrollér stikforbindelsen. Rengør ved tilsnavsning






efter tabellen (SAFe dokument).



det på igen.




Kontrollér følerledningen. Udskift ved skader.

Kontrollér stikforbindelsen. Rengør ved tilsnavsning






efter tabellen (SAFe dokument).

Overkogssikringen er

udløst.

Kontrollér ledningsforbindelserne


MC10.



det på igen.




Kontrollér gasarmaturet.

(Slukkes flammen efter

reguleringsfrakobling?)

Udskift SAFe, hvis forbindelserne

er i orden.

60


Type 1)

Displaykode

Fejlkode


B 5L 543 Ingen kommunikation

med

SAFe.

B 6L 515 Afbrydelse af

ioniseringssignalet

ved drift.

B 6L 514 Flammeafbrydelse

inden for

stabiliseringstiden.

V 6C 576 Ioniseringsstrøm

inden

for forventilationen

>0.9 μA.



MC10 får ingen

data fra SAFe.

Afbrydelse for

ioniseringssignalet

under brænderdriften.

Der er ikke registreret

noget flammesignal

inden for

stabiliseringstiden.

Der er registreret

et flammesignal

under forventilationsfasen.

Kontrollér, om ledningernes

stik (busledning og

netledning) mellem SAFe

og MC10 er sat rigtigt på.

Kontrollér i MC10 på klemmerne

„Net SAFe“, om der

føres 230 volt.

Kontrollér, om forbindelsesledningerne

(bus- og netledning)


MC10 er beskadigede.

Kontrollér, om den grønne

signallampe på SAFe lyser.

Afbryd busledningen mellem

SAFe og MC10, og

kontrollér, om kedlen går på

nøddrift (kører på 60 °C

kedeltemperatur).

Kontrollér ved udskiftning,

om SAFe eller MC10 er

defekt.

Hvis SAFe bliver ved med

at være mørk, skal du vente

et stykke tid, da apparatet

muligvis ikke starter op, hvis

SAFe er kold.


det på igen.

Hvis der ikke føres

230 volt, skal MC10

udskiftes.

Udskift forbindelsesledningen.

Hvis signallampen ikke

lyser, udskiftes SAFe.

Hvis gaskedlen ikke starter,

udskiftes SAFe.

Udskift SAFe eller MC10.

Vent maks. 30 minutter,

og kontrollér, om den

grønne lampe i SAFe lyser

igen. Hvis det ikke er tilfældet,

udskiftes SAFe.

- Ingen, SAFe foretager et

nyt startforsøg.

- Ingen, SAFe foretager et

nyt startforsøg.

Kontrollér ioniseringselektroden.

Kontrollér, at brænderens

metalfibre ikke har kontakt

til elektroderne.

Kontrollér gasarmaturets

funktion.

Kontrollér ioniseringselektrodens

elektrodeafstand.

Udskift ioniseringselektroden.

Udskift gasarmatur.


Type 1)

Displaykode

B 6A 577 Ingen flamme

inden for sikkerhedstiden.

I løbet af sikkerhedstiden

er ioniseringsstrømmen

62


Type 1)

Displaykode

B 7A 551 Spændingsafbrydelse.

B 7P 549 Sikkerhedskæden

er brudt.

B 8L 534 Intet gastryk

eller ekstra

røggastrykbegrænser

(tryk

> 7,5 mbar) er

aktiveret.

V 8P 580 Magnetventil 1

utæt.

V 8U 581 Magnetventil 2

utæt.

V 9Y 500

Fejlkode


501

502

Fejl internt

SAFe-relæ.

503



Netspændingen

havde en kort

afbrydelse.

De eksterne komponenter,

som er

integreret i

MC10's sikkerhedskæde,

viser

tegn på afbrydelse.

Selv om magnetventil

1 skulle være

åbnet, er der ingen

gastryk. Brænderen

foretager tre

startforsøg efter

hinanden, venter

så en time og foretager

tre nye startforsøg.

Ventilkontrolsystemet


en ikke-tilladt høj

lækrate ved

magnetventil 1.

Ventilkontrolsystemet


en ikke-tilladt høj

lækrate ved

magnetventil 2.

Intern elektronisk

fejl i SAFe.

Kontrollér forsyningsledningen

for evt. løse kontakter.

Kontrollér ledningsføringen

samt at stikket til MC10

eller SAFe har den rigtige

kontakt.

Kontrollér komponenterne

for funktion.

Kontrollér, om gashanen er

åbnet.

Kontrollér, om der er gastryk.

Kontrollér, om røggastrykbegrænseren

er aktiveret.

Afhjælp evt. kontaktproblemer.

Udskift evt. defekte komponenter.

Udskift evt. gasarmaturet.

Mål gastrykket.

Lås røggastrykbegrænseren

op.

Kontrollér røggaskanalen

for tilstopning.

Kontrollér elektroden. Udskift evt. elektroden.

Kontrollér tændtransformeren.

Kontrollér gasfilteret for

snavs.

Kontrollér gasarmaturet for

snavs.

Gasfilter til stede.

Kontrollér gasarmaturet for

snavs.

Gasfilter til stede.

Tryk på „Reset“-tasten, og

se efter, om fejlen er afhjulpet.

Udskift evt. tændtransformeren.

Udskift evt. gasfilteret.

Udskift gasarmaturet.

Udskift gasarmaturet.

Hvis fejlen fortsætter efter

„Reset“, skal SAFe udskiftes.


Type 1)

Displaykode

V CY 566 Returtemperatur

130 °C

(kortslutning)

Instrumentpanelet

modtager urealistiske

værdier fra

returføleren.



værdier fra





Kontrollér forbindelsesledningens

eltilslutning til

SAFe.

Kontrollér temperaturfølerens

modstandsværdier


Kontrollér spændingen på

temperaturfølerens klemmer

i SAFe efter tabellen.






SAFe.








Fejlkode


V CO 568 Fejl vandmangelsikring

(kabelbrud).

V CO 569 Fejl vandmangelsikring

(kortslutning).



Afbrydelse vandmangelsikring

(spænding

> 3,5 V).

Kortslutning vandmangelsikring

(spænding

> 0,5 V).

Kontrollér ledningsforbindelsen

til vandmangelsikringen.

Kontrollér vandmangelsikringen.

Kontrollér ledningsforbindelsen

til vandmangelsikringen.

Kontrollér vandmangelsikringen.


10

Udskift forbindelsesledningen

ved behov.

Afhjælp evt. kontaktproblemet.


ved behov.

Hvis temperaturfølerens

modstandsværdier er korrekte,

men spændingsværdierne

ikke er korrekte,

skal SAFe udskiftes.


ved behov.

Afhjælp evt. kontaktproblemet.


ved behov.






Afhjælp eventuel afbrydelse.

Udskift vandmangelsikringen.

Afhjælp en eventuel kortslutning.

Udskift vandmangelsikringen.

64


Type 1)

Displaykode

Fejlkode


V CY 573 Fremløbstemperatur

130 °C

(kortslutning)

V LP 570 For mange

genstarter via

interfacet.

V LL 571 For mange

genstarter

trods oplåsning.





værdier fra

fremløbsføleren.



værdier fra


Inden for en fastsat

tid er der modtaget

for mange genstarter

via interfacet.

Obs: Denne fejl

kan kun deaktiveres

via tasten på

SAFe.

Der var 15 genstarter

direkte efter

hinanden. Dvs.

efter oplåsningen

var det samme problem

stadig til

stede.

Obs: Denne fejl

kan kun deaktiveres

via tasten på

SAFe.






SAFe.












SAFe.







Fejlene er løbende kun låst

op og ikke afhjulpet.

Der er en fejlfunktion i

BC10, som medfører

vedvarende udfald.

Der er en fejlfunktion i

SAFe.

Fejlene er løbende kun låst

op og ikke afhjulpet.


ved behov.

Afhjælp kontaktproblemet

ved behov.


ved behov.







ved behov.

Afhjælp kontaktproblemet

ved behov.


ved behov.






Find og afhjælp fejlårsagen

til fejlene, som har ført

til oplåsningerne.

Udskift BC10.

Udskift SAFe.

Find og afhjælp fejlårsagen

til fejlene, som har ført

til oplåsningerne.


Type 1)

Displaykode

V EE 601 Måling

fremløbstemperaturføler.


returføler.

Målinger efter hinanden

af fremløbstemperaturen

afviger kraftigt fra

hinanden.


af returtemperaturen

afviger

kraftigt fra hinanden.


Fejlkode



fremløbstemperaturføler.




af fremløbstemperaturen

afviger kraftigt fra

hinanden.


10

Kontrollér ledningen til Udskift ved skader.




Kontrollér stikforbindelsen. Hvis stikket er løst, sættes

det på igen.









Kontrollér ledningen til Udskift ved skader.




Kontrollér stikforbindelsen. Sæt stikket på igen, hvis

det er løst.






Kontrollérfremløbsfølerens

modstandsværdier.




Udskift fremløbsføleren

ved afvigelser

11 Tillæg

11 Tillæg

11.1 Følerkarakteristikker

66

FARE: Livsfare på grund af elektrisk strøm.

B Afbryd strømmen til varmeanlægget før

hver måling.

Fig. 64 Følerkarakteristikker: Kedelføler

x Modstand i Ω

y Temperatur i °C

Som kedelføler anvendes der 2 ens sensorer

(dobbeltsensorer), som er monteret i et følerhus.

Alle følere på GB402 har samme følerkarakteristik.

Mål altid sammenlignende temperaturer (rum-, fremløbs-,

ude- og røggastemperatur) i nærheden af føleren. Karakteristikkerne

udgør middelværdier og er behæftet med

tolerancer. Mål modstanden på kabelenderne.


11.2 Hydraulisk modstand

Fig. 65 Gennemstrømningsmodstand for vand

x Gennemstrømningsmængde [ m³/h]

y Tryk tab for brugsvand (mbar)

11.3 Tilslutningsdiagram MC10

Tillæg


forkert installation!

B Brug en stationær strømtilslutning (ingen

sikkerhedsstik).

B Hold øje med, at strømtilslutningens faser

er korrekte.

B Vælg installation, sikring, hovedafbryder,

nødafbryder og beskyttelsesforanstaltninger

efter lokale forskrifter.


B Brug ikke beskyttelseslederen (grøn/gul)

som styreledning.

BEMÆRK: Driftsfejl på grund af strømafbrydelse!

B Ved tilslutning af eksterne komponenter til

instrumentpanel MC10 er det vigtigt, at

disse komponenter samlet ikke kommer

over et maksimalt strømforbrug på 5 A.


11

11 Tillæg

Fig. 66 Tilslutningsdiagram MC10

1) Den samlede strøm for alle tilsluttede eksterne komponenter må samlet ikke komme over 5 A.

68


Forklaring til fig. 66:

1 Panelafbryder

2 Sikring, 10 AF

3 Netforsyning brænderautomat SAFe, 230 V/50 Hz

4 Komponent 1

5 Komponent 2

6 Netindgang

7 Netforsyning funktionsmoduler, 230 V/50 Hz

8 DWV 3-vejs-ventil

Klemme 73-blå

Klemme 74-sort

Klemme 75-brun

9 PS - beholderpumpe

10 PZ cirkulationspumpe

11 PZB - pumpe

12 PH-HK1 - varmepumpe

13 WA - varmeforsyning (ekstern)

14 FA - udeføler

15 FW - varmtvands-føler

16 EV - ekstern lås (fjern broen ved tilslutning)

17 RC - rumcontroller

18 EMS - BUS-ledning EMS,

forbindelse til funktionsmoduler

19 SAFe - BUS-ledning SAFe,

forbindelse til fyringsautomaten

20 Lavspændinger

21 Styrespænding 230 V~

Fig. 67 Leverede varianter BC10

A Sikring i MC10

B Sikring i basiscontroller BC10

1 Logamatic MC10

2 Funktionsmoduler xM10

3 Reservesikring 10 AF

4 Betjeningsenhed RC35 eller blændplade

5 Basiscontroller BC10

6 Apparatsikring 10 AF

Tillæg


11

11 Tillæg

11.4 Tilslutningsdiagram SAFe

Fig. 68 Tilslutningsdiagram SAFe

1 Blæser (PWM-signal)

2 Tændtransformer

3 Ionisering

4 Gas-magnetventil (MV1/MV2)

5 Gasvagt

6 Netindgang

7 Vandmangelsikring

8 Røggasvagt

9 Fremløbsføler

10 Returføler

11 Kedelføler

70


Stikordsregister

A

Afmontering af brænder ...................................................... 44

Afstande til vægge................................................................ 16

B

Betjeningselementer BC10.................................................. 7

Betjeningsenhed RC35 ...................................................... 51

Brændstoffer.......................................................................... 11

D

Direktiver................................................................................. 13

Driftstryk, maksimalt ............................................................. 11

E

Elektrode................................................................................. 47

Emballage................................................................................. 9

Etablering af brændstofforsyning...................................... 27

F

Forskrifter................................................................................ 13

Fremløbstemperatur, maksimal.......................................... 11

Frost......................................................................................... 16

G

Gaskategori............................................................................ 11

I

Ioniseringsstrøm.................................................................... 51

N

Nødstilfælde........................................................................... 39

Normer .................................................................................... 13

O

Opretning ............................................................................... 17

Opstillingsrum ....................................................................... 16

P

Produktbeskrivelse ................................................................. 7

Protokol, eftersyn og service.............................................. 52

R

Rensedæksel ......................................................................... 44

Renseplade ............................................................................ 46

S

Strømtype............................................................................... 11

Stikordsregister

T

Tæthedskontrol, gas ............................................................ 51

Tørrengøring .......................................................................... 46

Transport ................................................................................ 14

Trevejsventil ........................................................................... 25

Type......................................................................................... 11

U

Udbrænding........................................................................... 47

V

Vådrengøring......................................................................... 47

Logano plus GB402 - Vi forbeholder os ret til ændringer og forbedringer. 71

Download - Buderus

Transform your PDFs into Flipbooks and boost your revenue!

Delete template?

Save as template ?
