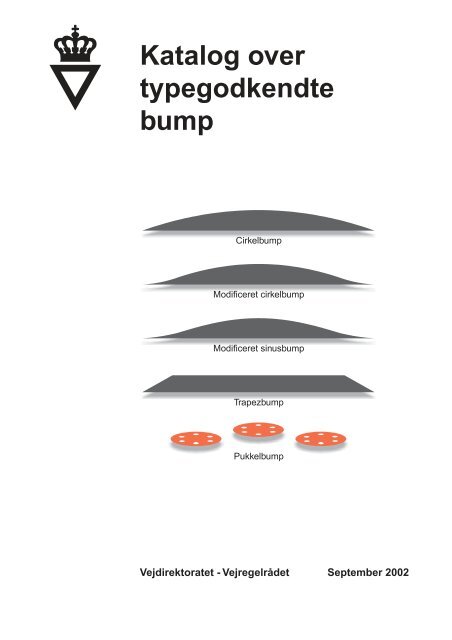

Katalog for typegodkendte bump

Katalog over
typegodkendte
bump
Cirkelbump
Modificeret cirkelbump
Modificeret sinusbump
Trapezbump
Pukkelbump
Vejdirektoratet - Vejregelrådet September 2002

Vejdirektoratet
Niels Juels Gade 13
Postboks 1569
1020 København K
Telefon: 33 93 33 38
Telefax: 33 15 63 35
Titel:
Dato:
Redaktion:
Foto:
Tegninger:
Copyright:
Udgiver:
ISBN:
ISSN:
Katalog over typegodkendte bump
September 2002
Vejdirektoratet
Vejdirektoratet
87-7923-452-6
1600-006X

FORORD
Dette katalog indeholder bump, som er typegodkendt jævnfør en
test, der er beskrevet i Udbuds- og anlægsforskrifter for
asfaltbump, udarbejdet af vejregelprojektgruppe 3, Konstruktion
og vedligehold af veje og stier.
I katalogets kapitel 1 redegøres kort for bump og for kravene til
deres udformning. For en nærmere beskrivelse henvises til Vejregler
for Byernes trafikarealer, hæfte 7, Fartdæmpere, afsnit 4.7,
Bump.
Kataloget er udarbejdet af:
Civilingeniør Kenneth Kjemtrup, Vejdirektoratet,
Vejregelsekretariatet
Ingeniør Morten Højland Nielsen, Vejdirektoratet,
Vejregelsekretariatet
Civilingeniør Per Borges, RAMBØLL NYVIG
Civilingeniør Peter Funk, RAMBØLL NYVIG
Civilingeniør Claus Risgaard Frostholm, RAMBØLL NYVIG

INDHOLDSFORTEGNELSE
1. BUMP
1.0 Generelt 4
1.1 Udformning 4
BILAG
Ønsket hastighed
Cirkelformede bump
1-1 20 km/h 6
1-2 25 km/h 7
1-3 30 km/h 8
1-4 35 km/h 9
1-5 40 km/h 10
1-6 45 km/h 11
1-7 50 km/h 12
Modificerede cirkelbump
2-1 20 km/h 13
2-2 25 km/h 14
2-3 30 km/h 15
2-4 35 km/h 16
2-5 40 km/h 17
2-6 45 km/h 18
2-7 50 km/h 19
Modificerede sinusbump
3-1 50 km/h 20
Trapezbump
4-1 20 km/h 21
4-2 25 km/h 22
4-3 30 km/h 23
4-4 35 km/h 24
4-5 40 km/h 25
4-6 45 km/h 26
4-7 50 km/h 27
Pukkelbump
5-1 50 km/h 28

1. BUMP
1.0 Generelt
1.1 Udformning
Bump kan anvendes som hastighedsdæmpende foranstaltning på
veje med ønsket hastighed 50 km/h og derunder. De kan benyttes
både i fartdæmpere med to spor og ved indsnævring til kun ét spor.
Bump kan udføres
- cirkelformet, dvs. som en del af en cylinderflade
- som modificerede cirkelbump
- som modificerede sinusbump
- trapezformet, dvs. som en plan flade med ramper
- som kombibump (hvor hastigheden for busser og personbiler
ønskes dæmpet til samme hastighed og komfortniveau)
- kuppelformet, dvs. som del af en kugleflade
- pukkelbump, bestående af tre eller flere paddehatteformede
kupler.
Alm. bump skal udformes således, at en fører af en personbil ved
passage med den ønskede hastighed, og en fører af et tungt køretøj
ved passage med den ønskede hastighed minus 15 km/h, udsættes
for en lodret acceleration på 0,65 til 0,75 gange tyngdeaccelerationen
G. Endvidere skal den lodrette acceleration være stigende
med stigende hastighed.
Bump, som er beskrevet i Vejregler for Byernes trafikarealer,
punkterne 4.7.4 - 4.7.8 lever op til dette funktionskrav. Det samme
gælder bump optaget i dette katalog over typegodkendte bumptyper.
Hvis bump udformes som pukkelbump skal en fører af en personbil
ved passage med den ønskede hastighed udsættes for en lodret
acceleration på 0,5 - 0,75 gange tyngdeaccelerationen G. En fører
af et tungt køretøj skal ved passage med den ønskede hastighed
udsættes for en lodret acceleratrion på mindre end 0,5 gange
tyngdeaccelerationen G.
Andre bump kan kun anvendes, hvis de jævnfør en test beskrevet i
Udbuds- og anlægsforskrifter for asfaltbump lever op til ovennævnte
funktionskrav.
Vejbestyrelsen bør til Vejdirektoratet indsende testrapporten, som
skal indeholde oplysninger om blandt andet geometri, tolerance-
4

krav og anvendelseshastighed Vø . Det testede bump vil efter typegodkendelse
på dette grundlag kunne indgå i nærværende katalog.
Den nødvendige præcision ved etablering af bump opnås bedst og
hurtigst, hvis bumpene opbygges efter en skabelon.
Erfaringsmæssigt kan selv små afvigelser fra den testede geometri
påvirke den lodrette acceleration betragteligt. Vejbestyrelsen bør
derfor nøje sikre, at de udlagte bump følger den fastlagte form.
Et præcisionsnivellement i hjulsporene i begge kørselsretninger vil
være tilstrækkelig kontrol.
5

Katalog Typegodkendte fartdæmpere
Bumptype Cirkelbump
Ønsket hastighed 20 km/h Passagehastighed tunge køretøjer 5km/h Bilag nr. 1-1
Højde (mm)
125
100
75
50
25
0
0,00
0,25
0,50
0,75
1,00
Cirkelbump 20 km/h
Bumplængde (m) 0,00 0,25 0,50 0,75 1,00 1,25 1,50 1,75 2,00 2,25 2,50 2,75 3,00
Bumphøjde (mm) 0 31 56 75 89 97 100 97 89 75 56 31 0
Pos. tolerance (mm) +10 +8 +7 +6 +6 +5 +5 +5 +6 +6 +7 +8 +10
Neg. tolerance (mm) 0 -3 -6 -8 -9 -10 -10 -10 -9 -8 -6 -3 0
1,25
1,50
Længde (m)
1,75
2,00
2,25
2,50
2,75
3,00
side 6

Katalog Typegodkendte fartdæmpere
Bumptype Cirkelbump
Ønsket hastighed 25 km/h Passagehastighed tunge køretøjer 10 km/h Bilag nr. 1-2
Højde (mm)
125
100
75
50
25
0
0,00
0,25
0,50
0,75
1,00
1,25
Cirkelbump 25 km/h
Bumplængde (m) 0,00 0,25 0,50 0,75 1,00 1,25 1,50 1,75 2,00 2,25 2,50 2,75 3,00 3,25 3,50
Bumphøjde (mm) 0 27 49 67 82 92 98 100 98 92 82 67 49 27 0
Pos. tolerance (mm) +10 +9 +8 +7 +6 +5 +5 +5 +5 +5 +6 +7 +8 +9 +10
Neg. tolerance (mm) 0 -3 -5 -7 -8 -9 -10 -10 -10 -9 -8 -7 -5 -3 0
1,50
1,75
Længde (m)
2,00
2,25
2,50
2,75
3,00
3,25
3,50
side 7

Katalog Typegodkendte fartdæmpere
Bumptype Cirkelbump
Ønsket hastighed 30 km/h Passagehastighed tunge køretøjer 15 km/h Bilag nr. 1-3
Højde (mm)
125
100
75
50
25
0
0,00
0,25
0,50
0,75
1,00
1,25
1,50
Cirkelbump 30 km/h
Bumplængde (m) 0,00 0,25 0,50 0,75 1,00 1,25 1,50 1,75 2,00 2,25 2,50 2,75 3,00 3,25 3,50 3,75 4,00
Bumphøjde (mm) 0 23 44 61 75 86 94 98 100 98 94 86 75 61 44 23 0
Pos. tolerance (mm) +10 +9 +8 +7 +6 +6 +5 +5 +5 +5 +5 +6 +6 +7 +8 +9 +10
Neg. tolerance (mm) 0 -2 -4 -6 -8 -9 -9 -10 -10 -10 -9 -9 -8 -6 -4 -2 0
1,75
2,00
Længde (m)
2,25
2,50
2,75
3,00
3,25
3,50
3,75
4,00
side 8

Katalog Typegodkendte fartdæmpere
Bumptype Cirkelbump
Ønsket hastighed 35 km/h Passagehastighed tunge køretøjer 20 km/h Bilag nr. 1-4
Højde (mm)
125
100
75
50
25
0
0,00
0,25
0,50
0,75
1,00
1,25
1,50
1,75
2,00
Cirkelbump 35 km/h
Bumplængde (m) 0,00 0,25 0,50 0,75 1,00 1,25 1,50 1,75 2,00 2,25 2,50 2,75 3,00 3,25 3,50 3,75 4,00 4,25 4,50 4,75 5,00
Bumphøjde (mm) 0 19 36 51 64 75 84 91 96 99 100 99 96 91 84 75 64 51 36 19 0
Pos. tolerance (mm) +10 +9 +8 +7 +7 +6 +6 +5 +5 +5 +5 +5 +5 +5 +6 +6 +7 +7 +8 +9 +10
Neg. tolerance (mm) 0 -2 -4 -5 -6 -8 -8 -9 -10 -10 -10 -10 -10 -9 -8 -8 -6 -5 -4 -2 0
2,25
2,50
Længde (m)
2,75
3,00
3,25
3,50
3,75
4,00
4,25
4,50
4,75
5,00
side 9

Katalog Typegodkendte fartdæmpere
Bumptype Cirkelbump
Ønsket hastighed 40 km/h Passagehastighed tunge køretøjer 25 km/h Bilag nr. 1-5
Højde (mm)
125
100
75
50
25
0
0,00
0,25
0,50
0,75
1,00
1,25
1,50
1,75
2,00
2,25
2,50
2,75
Cirkelbump 40 km/h
3,00
3,25
Bumplængde (m) 0,00 0,25 0,50 0,75 1,00 1,25 1,50 1,75 2,00 2,25 2,50 2,75 3,00 3,25 3,50 3,75 4,00 4,25 4,50 4,75 5,00 5,25 5,50 5,75 6,00 6,25 6,50
Bumphøjde (mm) 0 15 28 41 52 62 71 79 85 91 95 98 99 100 99 98 95 91 85 79 71 62 52 41 28 15 0
Pos. tolerance (mm) +10 +9 +9 +8 +7 +7 +6 +6 +6 +5 +5 +5 +5 +5 +5 +5 +5 +5 +6 +6 +6 +7 +7 +8 +9 +9 +10
Neg. tolerance (mm) 0 -1 -3 -4 -5 -6 -7 -8 -9 -9 -9 -10 -10 -10 -10 -10 -9 -9 -9 -8 -7 -6 -5 -4 -3 -1 0
3,50
Længde (m)
3,75
4,00
4,25
4,50
4,75
5,00
5,25
5,50
5,75
6,00
6,25
6,50
side 10

Katalog Typegodkendte fartdæmpere
Bumptype Cirkelbump
Ønsket hastighed 45 km/h Passagehastighed tunge køretøjer 30 km/h Bilag nr. 1-6
Højde (mm)
125
100
75
50
25
0
0,00
0,25
0,50
0,75
1,00
1,25
1,50
1,75
2,00
2,25
2,50
Cirkelbump 45 km/h
Bumplængde (m) 0,00 0,25 0,50 0,75 1,00 1,25 1,50 1,75 2,00 2,25 2,50 2,75 3,00 3,25 3,50 3,75 4,00
Bumphøjde (mm) 0 12 23 34 44 53 61 68 75 81 86 90 94 96 98 100 100
Pos. tolerance (mm) +10 +9 +9 +8 +8 +7 +7 +7 +6 +6 +6 +5 +5 +5 +5 +5 +5
Neg. tolerance (mm) 0 -1 -2 -3 -4 -5 -6 -7 -8 -8 -9 -9 -9 -10 -10 -10 -10
Bumplængde (m) 4,00 4,25 4,50 4,75 5,00 5,25 5,50 5,75 6,00 6,25 6,50 6,75 7,00 7,25 7,50 7,75 8,00
Bumphøjde (mm) 100 100 98 96 94 90 86 81 75 68 61 53 44 34 23 12 0
Pos. tolerance (mm) +5 +5 +5 +5 +5 +5 +6 +6 +6 +7 +7 +7 +8 +8 +9 +9 +10
Neg. tolerance (mm) -10 -10 -10 -10 -9 -9 -9 -8 -8 -7 -6 -5 -4 -3 -2 -1 0
2,75
3,00
3,25
3,50
3,75
4,00
4,25
Længde (m)
4,50
4,75
5,00
5,25
5,50
5,75
6,00
6,25
6,50
6,75
7,00
7,25
7,50
7,75
8,00
side 11

Katalog Typegodkendte fartdæmpere
Bumptype Cirkelbump
Ønsket hastighed 50 km/h Passagehastighed tunge køretøjer 35 km/h Bilag nr. 1-7
Højde (mm)
125
100
75
50
25
0
0,00
0,25
0,50
0,75
1,00
1,25
1,50
1,75
2,00
2,25
2,50
2,75
3,00
3,25
3,50
Cirkelbump 50 km/h
Bumplængde (m) 0,00 0,25 0,50 0,75 1,00 1,25 1,50 1,75 2,00 2,25 2,50 2,75 3,00 3,25 3,50 3,75 4,00 4,25 4,50 4,75
Bumphøjde (mm) 0 10 20 29 38 46 53 60 66 72 78 82 86 90 93 96 98 99 100 100
Pos. tolerance (mm) +10 +9 +9 +9 +8 +8 +7 +7 +7 +6 +6 +6 +6 +5 +5 +5 +5 +5 +5 +5
Neg. tolerance (mm) 0 -1 -2 -3 -4 -5 -5 -6 -7 -7 -8 -8 -9 -9 -9 -10 -10 -10 -10 -10
Bumplængde (m) 4,75 5,00 5,25 5,50 5,75 6,00 6,25 6,50 6,75 7,00 7,25 7,50 7,75 8,00 8,25 8,50 8,75 9,00 9,25 9,50
Bumphøjde (mm) 100 99 98 96 93 90 86 82 78 72 66 60 53 53 46 38 29 20 10 0
Pos. tolerance (mm) +5 +5 +5 +5 +5 +5 +5 +6 +6 +6 +6 +7 +7 +7 +8 +8 +9 +9 +9 +10
Neg. tolerance (mm) -10 -10 -10 -10 -10 -9 -9 -9 -8 -8 -7 -7 -6 -5 -5 -4 -3 -2 -1 0
3,75
4,00
4,25
4,50
4,75
5,00
Længde (m)
5,25
5,50
5,75
6,00
6,25
6,50
6,75
7,00
7,25
7,50
7,75
8,00
8,25
8,50
8,75
9,00
9,25
9,50
side 12

Katalog Typegodkendte fartdæmpere
Bumptype Modificeret cirkelbump
Ønsket hastighed 20 km/h Passagehastighed tunge køretøjer 5km/h Bilag nr. 2-1
Højde (mm)
125
100
75
50
25
0
0,00
0,25
0,50
0,75
1,00
1,25
Modificeret cirkelbump 20 km/h
Bumplængde (m) 0,00 0,25 0,50 0,75 1,00 1,25 1,50 1,75 2,00 2,25 2,50 2,75 3,00 3,25 3,50
Bumphøjde (mm) 0 10 31 56 75 89 97 100 97 89 75 56 31 10 0
Pos. tolerance (mm) +10 +9 +9 +8 +7 +6 +6 +5 +6 +6 +7 +8 +9 +9 +10
Neg. tolerance (mm) 0 -1 -3 -4 -6 -7 -9 -10 -9 -7 -6 -4 -3 -1 0
1,50
1,75
Længde (m)
2,00
2,25
2,50
2,75
3,00
3,25
3,50
side 13

Katalog Typegodkendte fartdæmpere
Bumptype Modificeret cirkelbump
Ønsket hastighed 25 km/h Passagehastighed tunge køretøjer 10 km/h Bilag nr. 2-2
Højde (mm)
125
100
75
50
25
0
0,00
0,25
0,50
0,75
1,00
1,25
Modificeret cirkelbump 25 km/h
Bumplængde (m) 0,00 0,25 0,50 0,75 1,00 1,25 1,50 1,75 2,00 2,25 2,50 2,75 3,00 3,25 3,50 3,75 4,00
Bumphøjde (mm) 0 10 26 49 67 82 92 98 100 98 92 82 67 49 26 10 0
Pos. tolerance (mm) +10 +9 +9 +8 +8 +7 +6 +6 +5 +6 +6 +7 +8 +8 +9 +9 +10
Neg. tolerance (mm) 0 -1 -3 -4 -5 -6 -8 -9 -10 -9 -8 -6 -5 -4 -2 -1 0
1,50
1,75
2,00
Længde (m)
2,25
2,50
2,75
3,00
3,25
3,50
3,75
4,00
side 14

Katalog Typegodkendte fartdæmpere
Bumptype Modificeret cirkelbump
Ønsket hastighed 30 km/h Passagehastighed tunge køretøjer 15 km/h Bilag nr. 2-3
Højde (mm)
125
100
75
50
25
0
0,00
0,25
0,50
0,75
1,00
1,25
1,50
1,75
Modificeret cirkelbump 30 km/h
Bumplængde (m) 0,00 0,25 0,50 0,75 1,00 1,25 1,50 1,75 2,00 2,25 2,50 2,75 3,00 3,25 3,50 3,75 4,00 4,25 4,50 4,75 5,00
Bumphøjde (mm) 0 3 10 26 44 61 75 86 94 98 100 98 94 86 75 61 44 26 10 3 0
Pos. tolerance (mm) +10 +10 +9 +9 +8 +8 +7 +7 +6 +6 +5 +6 +6 +7 +7 +8 +8 +9 +9 +10 +10
Neg. tolerance (mm) 0 -1 -2 -3 -4 -5 -6 -7 -8 -9 -10 -9 -8 -7 -6 -5 -4 -3 -2 -1 0
2,00
2,25
2,50
Længde (m)
2,75
3,00
3,25
3,50
3,75
4,00
4,25
4,50
4,75
5,00
side 15

Katalog Typegodkendte fartdæmpere
Bumptype Modificeret cirkelbump
Ønsket hastighed 35 km/h Passagehastighed tunge køretøjer 20 km/h Bilag nr. 2-4
Højde (mm)
125
100
75
50
25
0
0,00
0,25
0,50
0,75
1,00
1,25
1,50
1,75
2,00
Modificeret cirkelbump 35 km/h
2,25
2,50
2,75
Bumplængde (m) 0,00 0,25 0,50 0,75 1,00 1,25 1,50 1,75 2,00 2,25 2,50 2,75 3,00 3,25 3,50 3,75 4,00 4,25 4,50 4,75 5,00 5,25 5,50 5,75 6,00
Bumphøjde (mm) 0 3 10 22 36 51 64 75 84 91 96 99 100 99 96 91 84 75 64 51 36 22 10 3 0
Pos. tolerance (mm) +10 +10 +9 +9 +8 +8 +8 +7 +7 +6 +6 +5 +5 +5 +6 +6 +7 +7 +8 +8 +8 +9 +9 +10 +10
Neg. tolerance (mm) 0 -1 -2 -3 -3 -4 -5 -6 -7 -8 -8 -9 -10 -9 -8 -7 -7 -6 -5 -4 -3 -2 -2 -1 0
3,00
Længde (m)
3,25
3,50
3,75
4,00
4,25
4,50
4,75
5,00
5,25
5,50
5,75
6,00
side 16

Katalog Typegodkendte fartdæmpere
Bumptype Modificeret cirkelbump
Ønsket hastighed 40 km/h Passagehastighed tunge køretøjer 25 km/h Bilag nr. 2-5
Højde (mm)
125
100
75
50
25
0
0,00
0,25
0,50
0,75
1,00
1,25
1,50
1,75
2,00
2,25
Modificeret cirkelbump 40 km/h
Bumplængde (m) 0,00 0,25 0,50 0,75 1,00 1,25 1,50 1,75 2,00 2,25 2,50 2,75 3,00 3,25 3,50 3,75
Bumphøjde (mm) 0 4 10 19 29 41 52 62 71 79 85 91 95 98 99 100
Pos. tolerance (mm) +10 +10 +9 +9 +9 +8 +8 +8 +7 +7 +7 +6 +6 +6 +5 +5
Neg. tolerance (mm) 0 -1 -1 -2 -3 -3 -4 -5 -5 -6 -7 -7 -8 -9 -9 -10
Bumplængde (m) 3,75 4,00 4,25 4,50 4,75 5,00 5,25 5,50 5,75 6,00 6,25 6,50 6,75 7,00 7,25 7,50
Bumphøjde (mm) 100 99 98 95 91 85 79 71 62 52 41 29 19 10 4 0
Pos. tolerance (mm) +5 +5 +6 +6 +6 +7 +7 +7 +8 +8 +8 +9 +9 +9 +10 +10
Neg. tolerance (mm) -10 -9 -9 -8 -7 -7 -6 -5 -5 -4 -3 -3 -2 -1 -1 0
2,50
2,75
3,00
3,25
3,50
3,75
4,00
Længde (m)
4,25
4,50
4,75
5,00
5,25
5,50
5,75
6,00
6,25
6,50
6,75
7,00
7,25
7,50
side 17

Katalog Typegodkendte fartdæmpere
Bumptype Modificeret cirkelbump
Ønsket hastighed 45 km/h Passagehastighed tunge køretøjer 30 km/h Bilag nr. 2-6
Højde (mm)
125
100
75
50
25
0
0,00
0,25
0,50
0,75
1,00
1,25
1,50
1,75
2,00
2,25
2,50
2,75
3,00
3,25
3,50
Modificeret cirkelbump 45 km/h
Bumplængde (m) 0,00 0,25 0,50 0,75 1,00 1,25 1,50 1,75 2,00 2,25 2,50 2,75 3,00 3,25 3,50 3,75 4,00 4,25 4,50 4,75
Bumphøjde (mm) 0 2 5 10 17 25 34 44 53 61 68 75 81 86 90 94 96 98 100 100
Pos. tolerance (mm) +10 +10 +9 +9 +9 +9 +8 +8 +8 +8 +7 +7 +7 +7 +6 +6 +6 +6 +5 +5
Neg. tolerance (mm) 0 -1 -1 -2 -2 -3 -3 -4 -4 -5 -5 -6 -6 -7 -7 -8 -8 -9 -9 -10
Bumplængde (m) 4,75 5,00 5,25 5,50 5,75 6,00 6,25 6,50 6,75 7,00 7,25 7,50 7,75 8,00 8,25 8,50 8,75 9,00 9,25 9,50
Bumphøjde (mm) 100 100 98 96 94 90 86 81 75 68 61 53 44 34 25 17 10 5 2 0
Pos. tolerance (mm) +5 +5 +6 +6 +6 +6 +7 +7 +7 +7 +8 +8 +8 +8 +9 +9 +9 +9 +10 +10
Neg. tolerance (mm) -10 -9 -9 -8 -8 -7 -7 -6 -6 -5 -5 -4 -4 -3 -3 -2 -2 -1 -1 0
3,75
4,00
4,25
4,50
4,75
5,00
Længde (m)
5,25
5,50
5,75
6,00
6,25
6,50
6,75
7,00
7,25
7,50
7,75
8,00
8,25
8,50
8,75
9,00
9,25
9,50
side 18

Katalog Typegodkendte fartdæmpere
Bumptype Modificeret cirkelbump
Ønsket hastighed 50 km/h Passagehastighed tunge køretøjer 35 km/h Bilag nr. 2-7
Højde (mm)
125
100
75
50
25
0
0,00
0,25
0,50
0,75
1,00
1,25
1,50
1,75
2,00
2,25
2,50
2,75
3,00
3,25
3,50
3,75
4,00
4,25
Modificeret cirkelbump 50 km/h
4,50
4,75
Bumplængde (m) 0,00 0,25 0,50 0,75 1,00 1,25 1,50 1,75 2,00 2,25 2,50 2,75 3,00 3,25 3,50 3,75 4,00 4,25 4,50 4,75 5,00 5,25 5,50
Bumphøjde (mm) 0 2 5 10 15 22 29 38 46 53 60 67 72 78 82 86 90 93 96 98 99 100 100
Pos. tolerance (mm) +10 +10 +10 +9 +9 +9 +9 +8 +8 +8 +8 +8 +7 +7 +7 +7 +6 +6 +6 +6 +5 +5 +5
Neg. tolerance (mm) 0 0 -1 -1 -2 -2 -3 -3 -4 -4 -5 -5 -5 -6 -6 -7 -7 -8 -8 -9 -9 -10 -10
Bumplængde (m) 5,50 5,75 6,00 6,25 6,50 6,75 7,00 7,25 7,50 7,75 8,00 8,25 8,50 8,75 9,00 9,25 9,50 9,75 10,00 10,25 10,50 10,75 11,00
Bumphøjde (mm) 100 100 99 98 96 93 90 86 82 78 72 67 60 53 46 38 29 22 15 10 5 2 0
Pos. tolerance (mm) +5 +5 +5 +6 +6 +6 +6 +7 +7 +7 +7 +8 +8 +8 +8 +8 +9 +9 +9 +9 +10 +10 +10
Neg. tolerance (mm) -10 -10 -9 -9 -8 -8 -7 -7 -6 -6 -5 -5 -5 -4 -4 -3 -3 -2 -2 -1 -1 0 0
5,00
5,25
5,50
5,75
Længde (m)
6,00
6,25
6,50
6,75
7,00
7,25
7,50
7,75
8,00
8,25
8,50
8,75
9,00
9,25
9,50
9,75
10,00
10,25
10,50
10,75
11,00
side 19

Katalog Typegodkendte fartdæmpere
Bumptype Modificeret sinusbump
Ønsket hastighed 50 km/h Passagehastighed tunge køretøjer 35 km/h Bilag nr. 3-1
Højde (mm)
125
100
75
50
25
0
0,00
0,25
0,50
0,75
1,00
1,25
1,50
1,75
2,00
2,25
2,50
2,75
3,00
3,25
3,50
Modificeret sinusbump 50 km/h
Bumplængde (m) 0,00 0,25 0,50 0,75 1,00 1,25 1,50 1,75 2,00 2,25 2,50 2,75 3,00 3,25 3,50 3,75 4,00 4,25 4,50 4,75
Bumphøjde (mm) 0 2 6 10 15 22 29 38 47 56 63 71 77 83 88 92 96 98 100 100
Pos. tolerance (mm) +10 +10 +9 +9 +9 +9 +8 +8 +8 +8 +7 +7 +7 +7 +6 +6 +6 +6 +5 +5
Neg. tolerance (mm) 0 -1 -1 -2 -2 -3 -3 -4 -4 -5 -5 -6 -6 -7 -7 -8 -8 -9 -9 -10
Bumplængde (m) 4,75 5,00 5,25 5,50 5,75 6,00 6,25 6,50 6,75 7,00 7,25 7,50 7,75 8,00 8,25 8,50 8,75 9,00 9,25 9,50
Bumphøjde (mm) 100 100 98 96 92 88 83 77 71 63 56 47 38 29 22 15 10 6 2 0
Pos. tolerance (mm) +5 +5 +6 +6 +6 +6 +7 +7 +7 +7 +8 +8 +8 +8 +9 +9 +9 +9 +10 +10
Neg. tolerance (mm) -10 -9 -9 -8 -8 -7 -7 -6 -6 -5 -5 -4 -4 -3 -3 -2 -2 -1 -1 0
3,75
4,00
4,25
4,50
4,75
5,00
Længde (m)
5,25
5,50
5,75
6,00
6,25
6,50
6,75
7,00
7,25
7,50
7,75
8,00
8,25
8,50
8,75
9,00
9,25
9,50
side 20

Katalog Typegodkendte fartdæmpere
Bumptype Trapezbump
Ønsket hastighed 20 km/h Passagehastighed tunge køretøjer

Katalog Typegodkendte fartdæmpere
Bumptype Trapezbump
Ønsket hastighed 25 km/h Passagehastighed tunge køretøjer 5km/h Bilag nr. 4-2
Højde (mm)
125
100
75
50
25
0
0,00
0,25
0,50
0,75
1,00
1,25
Trapezbump 25 km/h
Rampehældning 125 0/00
Bumplængde (m) 0,00 0,80 1,00 2,00 3,00 4,00 4,80 5,60
Bumphøjde (mm) 0 100 100 100 100 100 100 0
Pos. tolerance (mm) + 10 + 5 + 5 + 5 + 5 + 5 + 5 + 10
Neg. tolerance (mm) 0 - 10 - 10 - 10 - 10 - 10 - 10 0
1,50
1,75
2,00
2,25
2,50
2,75
3,00
Længde (m)
3,25
3,50
3,75
4,00
4,25
4,50
4,75
5,00
5,25
5,50
side 22

Katalog Typegodkendte fartdæmpere
Bumptype Trapezbump
Ønsket hastighed 30 km/h Passagehastighed tunge køretøjer 10 km/h Bilag nr. 4-3
Højde (mm)
125
100
75
50
25
0
0,00
0,25
0,50
0,75
1,00
1,25
Bumplængde (m) 0,00 1,00 2,00 3,00 4,00 5,00 6,00
Bumphøjde (mm) 0 100 100 100 100 100 100
Pos. tolerance (mm) + 10 + 5 + 5 + 5 + 5 + 5 + 10
Neg. tolerance (mm) 0 - 10 - 10 - 10 - 10 - 10 0
1,50
1,75
2,00
2,25
2,50
Trapezbump 30 km/h
Rampehældning 100 0/00
2,75
3,00
3,25
Længde (m)
3,50
3,75
4,00
4,25
4,50
4,75
5,00
5,25
5,50
5,75
6,00
side 23

Katalog Typegodkendte fartdæmpere
Bumptype Trapezbump
Ønsket hastighed 35 km/h Passagehastighed tunge køretøjer 15 km/h Bilag nr. 4-4
Højde (mm)
125
100
75
50
25
0
0,00
0,25
0,50
0,75
1,00
1,25
1,50
Trapezbump 35 km/h
Rampehældning 75 0/00
Bumplængde (m) 0,00 1,30 2,00 3,00 4,00 5,00 5,30 6,60
Bumphøjde (mm) 0 100 100 100 100 100 100 0
Pos. tolerance (mm) + 10 + 5 + 5 + 5 + 5 + 5 + 5 + 10
Neg. tolerance (mm) 0 - 10 - 10 - 10 - 10 - 10 - 10 0
1,75
2,00
2,25
2,50
2,75
3,00
3,25
3,50
Længde (m)
3,75
4,00
4,25
4,50
4,75
5,00
5,25
5,50
5,75
6,00
6,25
6,50
side 24

Katalog Typegodkendte fartdæmpere
Bumptype Trapezbump
Ønsket hastighed 40 km/h Passagehastighed tunge køretøjer 20 km/h Bilag nr. 4-5
Højde (mm)
125
100
75
50
25
0
0,00
0,25
0,50
0,75
1,00
1,25
1,50
1,75
Trapezbump 40 km/h
Rampehældning 60 0/00
Bumplængde (m) 0,00 1,70 2,00 3,00 4,00 5,00 5,70 7,40
Bumphøjde (mm) 0 100 100 100 100 100 100 0
Pos. tolerance (mm) + 10 + 5 + 5 + 5 + 5 + 5 + 5 + 10
Neg. tolerance (mm) 0 - 10 - 10 - 10 - 10 - 10 - 10 0
2,00
2,25
2,50
2,75
3,00
3,25
3,50
3,75
4,00
Længde (m)
4,25
4,50
4,75
5,00
5,25
5,50
5,75
6,00
6,25
6,50
6,75
7,00
7,25
side 25

Katalog Typegodkendte fartdæmpere
Bumptype Trapezbump
Ønsket hastighed 45 km/h Passagehastighed tunge køretøjer 25 km/h Bilag nr. 4-6
Højde (mm)
125
100
75
50
25
0
0,00
0,25
0,50
0,75
1,00
1,25
1,50
Bumplængde (m) 0,00 2,00 3,00 4,00 5,00 6,00 8,00
Bumphøjde (mm) 0 100 100 100 100 100 0
Pos. tolerance (mm) + 10 + 5 + 5 + 5 + 5 + 5 + 10
Neg. tolerance (mm) 0 - 10 - 10 - 10 - 10 - 10 0
1,75
2,00
2,25
2,50
2,75
3,00
3,25
Trapezbump 45 km/h
Rampehældning 50 0/00
3,50
3,75
4,00
4,25
Længde (m)
4,50
4,75
5,00
5,25
5,50
5,75
6,00
6,25
6,50
6,75
7,00
7,25
7,50
7,75
8,00
side 26

Katalog Typegodkendte fartdæmpere
Bumptype Trapezbump
Ønsket hastighed 50 km/h Passagehastighed tunge køretøjer 30 km/h Bilag nr. 4-7
Højde (mm)
125
100
75
50
25
0
0,00
0,25
0,50
0,75
1,00
1,25
1,50
1,75
2,00
Bumplængde (m) 0,00 2,50 3,00 4,00 5,00 6,50 9,00
Bumphøjde (mm) 0 100 100 100 100 100 100
Pos. tolerance (mm) + 10 + 5 + 5 + 5 + 5 + 5 + 10
Neg. tolerance (mm) 0 - 10 - 10 - 10 - 10 - 10 0
2,25
2,50
2,75
3,00
3,25
3,50
3,75
Trapezbump 50 km/h
Rampehældning 40 0/00
4,00
4,25
4,50
4,75
Længde (m)
5,00
5,25
5,50
5,75
6,00
6,25
6,50
6,75
7,00
7,25
7,50
7,75
8,00
8,25
8,50
8,75
9,00
side 27

Katalog Typegodkendte fartdæmpere
Bumptype Pukkelbump
Ønsket hastighed 50 km/h Passagehastighed tunge køretøjer - Bilag nr. 5-1
Pukkelbump skal afmærkes som almindelige bump med A 36 “Bump” og S 32 “Bump”
jf. vejreglerne for afmærkning med færdselstavler og vejreglerne for kørebaneafmærkning.
Af hensyn til motorcyklisternes sikkerhed skal pukkelbump placeres mindst 25 m fra vejkryds.
Rødt materiale
Hvidt retroflekterende
materiale
Kørebanebredde Stribetype
meter
4,60
4,90
Vognbanelinie
5,20
5,50
5,70
5,90
6,20
6,50
Spærrelinie
6,80
7,10
7,40
7,50
60
60
40
20
0
0
Bilspor Busspor
57,5
5
55
10
52,5
15
“a”
meter
1,10
50
20
d
“b”
meter
0,25
47,5
25
“c”
meter
1,80
45
30
60 o
f g
a/2
c
“d”
meter
0,40
0,50
0,60
0,70
36
35
1,00
1,10
1,20
1,30
1,40
27
40
e
b a
Kantsten
(anvendes steler skal de være eftergivelige
og placeres mindst 30 cm fra asfaltkant)
“e” “f” “g”
meter
0,30
0,40
0,50
0,60
0,55
meter meter
0,65
0,80
0,95
1,05
1,15
1,25
1,25
0,125 0,125
Tolerance +/- 5 mm
18
45
9
50
0
55
Side 28
