MAX GEAR<br />
TEKNISK SKOLE<br />

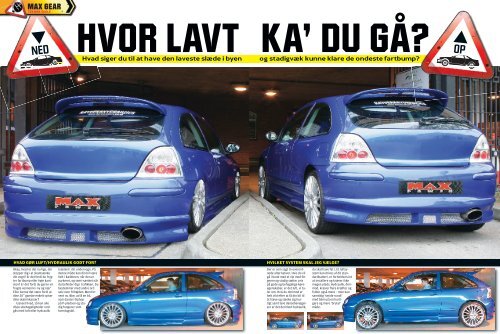

NED HVOR LAVT KA’ DU GÅ?<br />
HVAD GØR LUFT/HYDRAULIK GODT FOR? HVILKET SYSTEM SKAL JEG VÆLGE?<br />
Okay, hvad er det nu lige, der<br />
stopper dig i at skamsænke<br />
din vogn? Er det fordi du frygter<br />
fartbump eller høje kantsten?<br />
Er det fordi du gerne vil<br />
fragte vennerne i ny og næ?<br />
Eller kunne det være fordi at<br />
dine 20” ganske enkelt spiser<br />
dine skærmkasser?<br />
Uanset hvad, så kan alle<br />
disse ubehageligheder undgås<br />
med luft eller hydraulik<br />
(væske) i din undervogn. På<br />
denne måde kan din bil være<br />
helt i kælderen, når den er<br />
parkeret, og semi-sænket når<br />
du befi nder dig i trafi kken. Du<br />
bestemmer med andre ord<br />
selv over frihøjden. Men forvent<br />
nu ikke, at få en bil,<br />
som danser hiphop<br />
på P-pladsen og stadig<br />
fungerer som<br />
hverdagsbil.<br />
Hvad siger du til at have den laveste slæde i byen og stadigvæk kunne klare de ondeste fartbump?<br />
Der er som sagt to overordnede<br />
alternativer. Hvis du vil<br />
gå i bund med et vip med fi ngeren<br />
og stadig sætter pris<br />
på gode og behagelige køreegenskaber,<br />
er det luft, vi taler<br />
om. Hvis du derimod er<br />
helt vild efter at få din bil til<br />
at hæve og sænke sig hurtigt<br />
samt lave dansebevægelser<br />
er det derimod hydraulik,<br />
du skal have fat i. Et luftsystem<br />
kan drives af dit standardbatteri,<br />
er forholdsvis let<br />
at installere og kræver ikke<br />
megen plads. Hydraulik, derimod,<br />
kræver fl ere kræfter og<br />
fylder også mere – men kan<br />
samtidig ’smide rundt’<br />
med bilen på en hurtigere<br />
og mere ’brutal’<br />
måde.<br />
OP
5<br />
LUFTUNDERVOGN<br />
I stedet for en traditionel fjeder,<br />
foregår affjedringen via en luftpude.<br />
Her taler vi om en gummiring<br />
på omkring 15-20 cm i<br />
diameter. I denne sidder en luftslange<br />
til enten at forøge eller<br />
formindske trykket i puden – og<br />
derved din bils frihøjde.<br />
Dine standarddæmpere skal<br />
skiftes ud med nogle justerbare<br />
dæmpere, og du får også brug for<br />
en pumpe til at skabe tryk i systemet.<br />
Og det er størrelsen på dét<br />
tryk, som bestemmer hvor hurtigt<br />
kan hæve og sænke sig. Jo<br />
større pumpe, jo større tryk og jo<br />
kraftigere system.<br />
Generelt set giver et luftsystem<br />
mere behagelige køreegenskaber<br />
end et hydraulisk system,<br />
mens effekten er relativt mindre<br />
– dog udvikler amerikanerne seriøst<br />
disse systemer lige nu. Luftsystemer<br />
styres enten ved hjælp af<br />
manuelle kontakter i bilen eller<br />
via elektroniske ventiler, som er<br />
hurtigere, men også dyrere.<br />
3<br />
6<br />
MAX GEAR<br />
TEKNISK SKOLE<br />
DET ER EKSTREMT DYRT!<br />
Dækimporten i Horsens – www.<br />
daekimporten.dk leverer komplette<br />
luftsystemer fra 14.500<br />
kr. plus montering, så du kan altså<br />
være kørende for omkring<br />
15.000 kr. hvis du er fi ks. Hydraulik<br />
er som udgangspunkt billigere,<br />
men herhjemme gør den<br />
manglende efterspørgsel systemet<br />
relativt ukendt og dyrt.<br />
Helt i bund – alle fi re<br />
dæmpere er tømt for luft...<br />
4<br />
NED<br />
MYTER ELLER FAKTA? HER ER SVAR PÅ ALLE FORDOMMENE...<br />
KØREEGENSKABERNE RYGER<br />
Ikke nødvendigvis. Opsætningen<br />
af en luft/hydraulikundervogn<br />
kan tilpasses de egenskaber<br />
og den komfort, som passer<br />
dig bedst. Du kan ikke få forfi -<br />
net gevindundervogn-racer-følelse<br />
i undervognen, men er udgangspunktet<br />
en stor bil, spiller<br />
dette jo heller ikke den store rolle.<br />
Affjedring med hydraulik er<br />
1<br />
2<br />
markant hårdere end med luft,<br />
ligesom bilens chassis belastes<br />
absolut mest med hydraulik.<br />
MIN BIL ER HELT NY – DEN SKAL<br />
IKKE OMBYGGES!<br />
Luftdæmperne fremstilles til bilmodellerne<br />
som var det almindelige<br />
støddæmpere. Så det er<br />
skam ikke anderledes end at<br />
montere et sænkningssæt.<br />
...og WHOOOSSHH – op igen!<br />
2<br />
1<br />
HYDRAULIK ER TUNGT<br />
Både ja og nej. Systemet kan<br />
godt veje 30-40 kg, men i sammenligning<br />
med ICE-installationer<br />
er vægten ikke voldsom. Dét,<br />
der vejer, er batterierne, som er<br />
markant større end med luft.<br />
SYSTEMERNE SKAL TILPASSES<br />
Alle kits er produceret til den<br />
specifi kke bil og er altså ikke<br />
TRYKLUFTSBEHOLDER<br />
Den komprimerede luft, som<br />
skabes af pumpen, opbevares<br />
i denne trykluftbeholder.<br />
Den fungerer som et reservoir,<br />
så du hele tiden har noget<br />
luft at give af. Kompressoren<br />
starter automatisk,<br />
når niveauet bliver lavt.<br />
LUFTRYKSREGULATOR<br />
Det tryk, som oparbejdes i<br />
beholderen, kontrolleres af<br />
en regulator, som også overvåger<br />
kompressorens pumpetryk.<br />
Når trykket i beholderen<br />
når et bestemt niveau<br />
slår regulatoren kompressoren<br />
fra.<br />
KOMPRESSOR<br />
En kraftig elektrisk motor,<br />
som skaber tryk ved at komprimere<br />
luften i trykbeholderen.<br />
Luften stødes ud i regulatoren<br />
i venstre side. Jo<br />
større pumpen er, jo hurtigere<br />
kan systemet hæve og<br />
sænke bilen.<br />
DET BESTÅR DET AF<br />
1. BAGERSTE LUFTDÆMPERE<br />
De bagerste dæmpere er relativt<br />
små, da bilen (hvis frontmotor) er<br />
lettest i bagenden.<br />
2. FORRESTE LUFTDÆMPERE<br />
De forreste dæmpere er fæstnet til<br />
hjulophænget.<br />
3. TRYKLUFTSBEHOLDER<br />
Fungerer som et reservoir for den<br />
komprimerede luft, som sendes ud<br />
i luftdæmperne.<br />
4. KOMPRESSOR OG REGULATOR<br />
Kompressoren skaber trykket ved<br />
at komprimere luften og skyde det<br />
ind i beholderen.<br />
5. TRYKLUFTSLANGER<br />
Slangerne, som leder luften, er lavet<br />
af trykbestandigt materiale.<br />
6. KONTAKT OG TRYKMÅLER<br />
Måleren viser det aktuelle tryk<br />
i systemet og kontakten styrer<br />
hæve- og sænkefunktionerne.<br />
universelle. Der kan imidlertid<br />
være tale om mindre grad af tilpasning,<br />
men langt de fl este kits<br />
leveres som bolt-on kits.<br />
JEG HAR EN FRANSK 3-DØRS<br />
MED TORSIONSSTÆNGER<br />
Intet problem, du. Kittene leveres<br />
også til undervogne med torsionsstænger.<br />
Forreste luftdæmper<br />
HYDRAULIK<br />
Til forskel fra luftsystemet anvender<br />
hydrauliksystemet væske til<br />
at hæve og sænke.<br />
Hydraulikken kan fylde og<br />
tømme ekstremt hurtigt, hvilket<br />
hæver og sænker bilen på få sekunder<br />
– ja, en brøkdel af et sekund,<br />
faktisk! Dette udmønter<br />
sig selvfølgelig i store belastninger<br />
for bilens chassis og bærende<br />
dele, hvorfor forstærkninger er<br />
nødvendigt – ligesom hydraulikken<br />
også kræver fl ere kræfter.<br />
Støddæmperne i et hydrauliksystem<br />
ligner en traditionel støddæmper,<br />
som jo også er væskefyldt<br />
– men mens en almindelig<br />
støddæmper er forseglet, styres<br />
hydraulikdæmperen via en trykledning,<br />
som fylder og tømmer<br />
stemplet for olie.<br />
Selve løftet af bilen opnås ved<br />
to metoder – fjedre eller batterier.<br />
Fjeder-princippet er dyrere,<br />
men tillader dig til gengæld at<br />
indstille affjedringen efter behov.<br />
5 4<br />
3<br />
NED NED<br />
2<br />
1<br />
3<br />
HYDRAULIKSLANGER<br />
Disse højtryksslanger fører<br />
olien ud til stemplerne i<br />
hvert hjørne af bilen. Slangernes<br />
diameter har en vis<br />
betydning for, hvor hurtigt<br />
bilen kan hæve og klaske sig<br />
i gulvet.<br />
OLIEBEHOLDER<br />
Ligesom med luftsystemet<br />
behøver hydraulikken et reservoir<br />
at opbevare olien i,<br />
når stemplerne er tomme og<br />
helt i bund. Her er olien dog<br />
ikke under tryk.<br />
BATTERIER<br />
Når du ser rappernes biler<br />
hoppe i musikvideoer<br />
på MTV kan du være sikker<br />
på, at bagaerummet er fyldt<br />
til randen med batterier.<br />
Jo mere strøm, jo hurtigere<br />
kan pumpen skyde olie ud<br />
til dæmperne. Det er ganske<br />
enkelt! Skal bilen ikke danse,<br />
kræver de fl este systemer<br />
’kun’ et par store batterier.<br />
DET BESTÅR DET AF<br />
1. OLIEPUMPE<br />
Kompressorpumpen skyder olienen<br />
rundt i systemet. Størrelsen på<br />
pumpen afgør hvor hurtigt stemplerne<br />
løfter bilen op/ned.<br />
2. OLIEFORDELER<br />
Fordeler olien fra pumpen og ud til<br />
de fi re hydrauliske stempler.<br />
3. 3. HYDRAULIKSTEMPLER<br />
Disse erstatter de traditionelle fjederben.<br />
Jo mere olie, der pumpes i<br />
dem, jo mere løfter bilen sig.<br />
4. 4. HYDRAULIKSSLANGER<br />
Skaber forbindelsen mellem oliebeholder/pumpe/fordeler<br />
og de<br />
fi re stempler. Er kraftigt forseglede<br />
og modstår højt tryk.<br />
5. AFFJEDREDE STEMPLER<br />
De billige systemer bruger batteristrøm<br />
til at løfte bilen, mens disse<br />
dæmpere får springkraften fra<br />
stærke fjedre. Fordelen er, at du<br />
kan justere affjedringens hårdhed.<br />
LUFTSYSTEMET GIVER MERE KOMFORT END HYDRAULIK HYDRAULIK KAN HÆVE OG SÆNKE DIN BIL PÅ INGEN TID<br />
LAVERE END DE FLESTE – MØD EKSPERTERNE...<br />
MARTIN BOYE –<br />
DÆKIMPORTEN, HORSENS<br />
Martin fra Dækimporten —<br />
www.daekimporten.dk importerer<br />
amerikanske luftundervogne<br />
og rodede med<br />
hydraulik allerede i midten<br />
af 1980’erne.<br />
”Bilen var en Chevrolet Caprice,<br />
og bagagerummet var<br />
fyldt med lastvognsbatterier.<br />
Det var helt vildt og aldrig<br />
set før. Når vi kom til<br />
træf blev der stille, når vi fi k<br />
bilen til at hoppe. Til gengæld<br />
havde vi ikke noget at<br />
sove i om natten – vores tel-<br />
te lå bagi og blev ædt op af<br />
akkumulatorsyre..!<br />
I dag er der et marked for<br />
det herhjemme – men det er<br />
udelukkende luftsystemerne,<br />
der efterspørges. Og jeg<br />
tror, at denne tendens fortsætter<br />
i fremtiden. Langt de<br />
fl este kunder bruger jo deres<br />
bil, og så er en luft den<br />
eneste rigtige løsning. Her<br />
har man nemlig stadig en<br />
undervogn, som bilen kan<br />
køre med.<br />
Samtidig gør udviklingen<br />
også luftsystemerne stærkere<br />
og hurtigere.”<br />
RAY — RAYVERN HYDRAULICS<br />
”Hos Rayvern Hydraulics har<br />
vi bygget alt fra Suzuki Wagon<br />
til McLaren F1. Jeg arbejdede<br />
på den amerikanske<br />
stylingscene, og jeg ønskede<br />
at bygge luft/hydrauliksystemer<br />
bedre end US-folkene.<br />
I dag er vi et par ingeniører<br />
der bygger alt fra<br />
specielle luft-opsætninger til<br />
komplette chassiser og karosseriombygninger.<br />
Vores<br />
basisprodukter koster fra<br />
440 pund (4.800 kr.) for hydraulik<br />
og 510 pund (5.600<br />
kr.) for luft.”<br />
Ray fra Rayvern Hydraulics,<br />
England, ved sin low-truck...<br />
Caprice’n her blev bygget i 1983 af Claus Nielsen, Horsens!
