023-1401d-11c_<strong>VejUdstyr</strong><br />
Foto: Trine Bundesen<br />

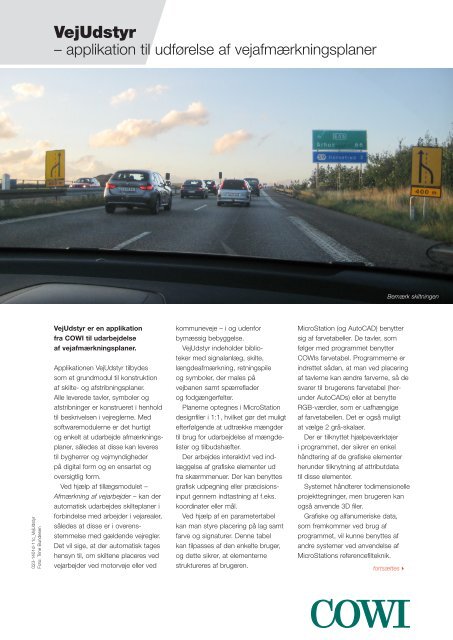

<strong>VejUdstyr</strong><br />
– applikation til udførelse af vejafmærkningsplaner<br />
<strong>VejUdstyr</strong> er en applikation<br />
fra COWI til udarbejdelse<br />
af vejafmærkningsplaner.<br />
Applikationen <strong>VejUdstyr</strong> tilbydes<br />
som et grundmodul til konstruktion<br />
af skilte- og afstribningsplaner.<br />
Alle leverede tavler, symboler og<br />
afstribninger er konstrueret i henhold<br />
til beskrivelsen i vejreglerne. Med<br />
softwaremodulerne er det hurtigt<br />
og enkelt at udarbejde afmærkningsplaner,<br />
således at disse kan leveres<br />
til bygherrer og vejmyndigheder<br />
på digital form og en ensartet og<br />
oversigtlig form.<br />
Ved hjælp af tillægsmodulet –<br />
Afmærkning af vejarbejder – kan der<br />
automatisk udarbejdes skilteplaner i<br />
forbindelse med arbejder i vejarealer,<br />
således at disse er i overensstemmelse<br />
med gældende vejregler.<br />
Det vil sige, at der automatisk tages<br />
hensyn til, om skiltene placeres ved<br />
vejarbejder ved motorveje eller ved<br />
kommuneveje – i og udenfor<br />
bymæssig bebyggelse.<br />
<strong>VejUdstyr</strong> indeholder biblio-<br />
teker med signalanlæg, skilte,<br />
længdeafmærkning, retningspile<br />
og symboler, der males på<br />
vejbanen samt spærreflader<br />
og fodgængerfelter.<br />
Planerne optegnes i MicroStation<br />
designfiler i 1:1, hvilket gør det muligt<br />
efterfølgende at udtrække mængder<br />
til brug for udarbejdelse af mængdelister<br />
og tilbudshæfter.<br />
Der arbejdes interaktivt ved indlæggelse<br />
af grafiske elementer ud<br />
fra skærmmenuer. Der kan benyttes<br />
grafisk udpegning eller præcisionsinput<br />
gennem indtastning af f.eks.<br />
koordinater eller mål.<br />
Ved hjælp af en parametertabel<br />
kan man styre placering på lag samt<br />
farve og signaturer. Denne tabel<br />
kan tilpasses af den enkelte bruger,<br />
og dette sikrer, at elementerne<br />
struktureres af brugeren.<br />
MicroStation (og AutoCAD) benytter<br />
sig af farvetabeller. De tavler, som<br />
følger med programmet benytter<br />
COWIs farvetabel. Programmerne er<br />
indrettet sådan, at man ved placering<br />
af tavlerne kan ændre farverne, så de<br />
svarer til brugerens farvetabel (herunder<br />
AutoCADs) eller at benytte<br />
RGB-værdier, som er uafhængige<br />
af farvetabellen. Det er også muligt<br />
at vælge 2 grå-skalaer.<br />
Der er tilknyttet hjælpeværktøjer<br />
i programmet, der sikrer en enkel<br />
håndtering af de grafiske elementer<br />
herunder tilknytning af attributdata<br />
til disse elementer.<br />
Systemet håndterer todimensionelle<br />
projekttegninger, men brugeren kan<br />
også anvende 3D filer.<br />
Grafiske og alfanumeriske data,<br />
som fremkommer ved brug af<br />
programmet, vil kunne benyttes af<br />
andre systemer ved anvendelse af<br />
MicroStations referencefilteknik.<br />
Bemærk skiltningen<br />
fortsættes
Programmerne fungerer på en<br />
Bentley platform og kræver enten<br />
MicroStation eller PowerMap.<br />
Produktbeskrivelse<br />
<strong>VejUdstyr</strong> er en applikation til planoptegning<br />
af vejudstyr, samt automatisk<br />
placering af skilte og øvrige<br />
afmærkninger. Med tillægsmodulet<br />
for ”Afmærkning af vejarbejder”<br />
håndteres også automatisk placering<br />
af skilte og øvrige afmærkninger i<br />
forbindelse med vejarbejder.<br />
Funktioner<br />
Grundmodulet indeholder følgende<br />
funktioner:<br />
Optegning af signalanlæg<br />
• Optegning af signalanlæg med<br />
styring af retning og symbol<br />
• Optegning af afmærkning<br />
• Afstribning omfatter alle stribetyper<br />
i vejreglerne<br />
• Pileafmærkning omfatter placering<br />
af pile<br />
• Tekster og symboler omfatter<br />
placering af tekst og symboler<br />
Kontakt<br />
Jørgen Pedersen<br />
Mobil: 2923 7741<br />
jp@cowi.dk<br />
Allan Nielsen<br />
Mobil: 4093 5611<br />
ani@cowi.dk<br />
• Registrering af oplysninger vedrørende<br />
afstribninger i database.<br />
Ovenstående i henhold til de<br />
danske vejregler for afmærkning<br />
på kørebanen.<br />
Tavler<br />
Grundmodulet håndterer placering af:<br />
• Stander<br />
• Tavle og indertavle<br />
• Henvisningsstreg fra stander<br />
til tavler<br />
• Nummer på tavle og undertavle<br />
eller selvvalgt tekst.<br />
Mængdeopgørelse<br />
• Mængdeopgørelse omfatter<br />
funktioner til beregning og<br />
summering af fladearealer, længder<br />
og enkeltelementer (f.eks. tavler) til<br />
brug for mængdelister.<br />
Spærreflader<br />
• Generering af højre, venstre eller<br />
”sildebens” spærreflader<br />
• Generering af fodgængerfelter<br />
• Flisesignaturer<br />
• Gågadefliser<br />
• SF-sten<br />
• Flisesignaturer kan udbygges af<br />
brugeren.<br />
Tillægsmodulet ”Afmærkning af<br />
vejarbejder”<br />
• Placering af tavler m.v. ud fra det<br />
ønskede afmærkningsafsnit, jf.<br />
gældende vejregler for afmærkning<br />
ved hovedlandeveje og<br />
kommuneveje<br />
• Mulighed for ændring/sletning af<br />
ønskede elementer<br />
• De enkelte elementer bestående<br />
af stander, undertavle og tekst<br />
placeres korrekt, og teksten angiver<br />
hvilken tavle og undertavle, der<br />
anvendes<br />
• Mulighed for via valg af farver at<br />
skelne mellem eksisterende og<br />
nye tavler.<br />
Brugermanual<br />
Dansk online brugermanual.<br />
www.cowi.dk/gis
