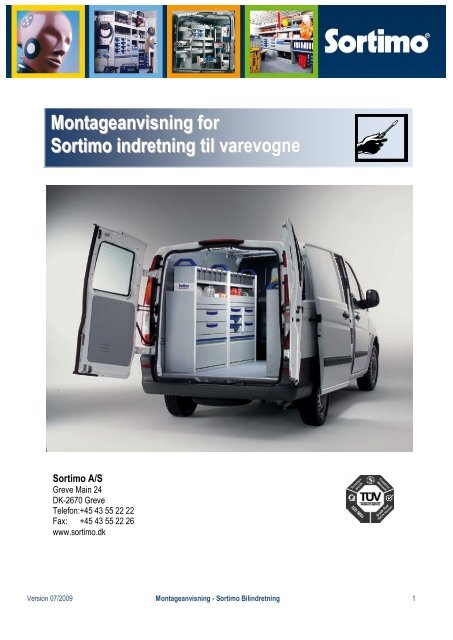

Montageanvisning for

Sortimo indretning til varevogne

Sortimo A/S

Greve Main 24

DK-2670 Greve

Telefon:+45 43 55 22 22

Fax: +45 43 55 22 26

www.sortimo.dk

Version 07/2009 Montageanvisning - Sortimo Bilindretning 1

Indholdsfortegnelse

Værktøjsliste Side 3

Montageforløb – trin for trin Side 4

Generel forberedelse Side 5

Inden montage af sikkerhedsbund samt indretning Side 6

Forberedelse af gevind i sikkerhedsbunden Side 8

Forberedelse af gevind i vangerne Side 10

Forberedelse af karrosseri Side 13

Forberedelse af islåningsmøtrikker i sikkerhedsbunden Side 15

Forberedelse af indretningen Side 15

Montage af indretning i vognen Side 16

Brugs- og sikkerhedsinstruktioner Side 19

Brugs- og sikkerhedsinstruktioner Side 19

Nem montage

Den efterfølgende montageanvisning beskriver hvordan, du skal montere din nye Sortimo bilindretning i din

varevogn. Vi anbefaler altid at montere en Sortimo sikkerhedsbund, når du skal montere et Sortimo reolsystem.

Denne anvisning er for montage af forsamlede blokke.

Følg venligst denne anvisning hvis du selv ønsker at montere din Sortimo bilindretning.

For at opnå det maksimale sikkerhedsniveau for bilindretningen, skal Sortimos montageanvisning følges punkt

for punkt. Bemærk venligst, at den 3-årige garanti kun opnås hvis din Sortimo bilindretning er monteret af et

Sortimo Service Center.

Version 07/ 2009 Montageanvisning - Sortimo Bilindretning 2

Værktøjsliste

Nedenfor finder du en liste med det værktøj, som er påkrævet i forbindelse med montering af de fleste

indretninger (afhængig af placering). Der kan opstå behov for anvendelse af et andet type bor, end de

illustrerede f.eks. i forbindelse med boring i eksisterende surringspunkter.

Boremaskine med variabel hastighedsstyring.

Gevind-nitte tang eller pistol.

Til stål gevind nitte - M8

BFE Fæsten bukker – eller alternativt en skruetvinge

med rundede kæber eller aluminiums kæber.

Bor i følgende dimension

Ø = 2,5 mm; Ø=5,5 mm; Ø = 7 mm; Ø=9 mm;

Ø = 11 mm; Ø = 11,2 mm

Undersænker

Ø = 20 mm

Fræser bit

D= 25 mm; D=30mm

Bit eller unbraco sæt

Gr. 3 mm, 4 mm, 6 mm; Torx 25

Moment-Topnøgle med top eller fastnøgler

i følgende størrelser.

8 mm; 10 mm; 13 mm

Phillips-hoved skruestrækker.

Hammer


Montageforløbet – trin for trin

Nedenstående illustrationer skaber et godt overblik og fornemmelse af hele montageforløbet. En detaljeret

beskrivelse af de enkelte punkter finder du fra side 5.

1. 1. Læg Sortimo sikkerhedsvognbund løst ind i bilen og placer indretningen det sted, den

skal monteres.

2. 2. Buk fæstnerne, så de passer mellem vognens sidevanger og reolen.

3. 3. Mærk op til montage på sikkerhedsbunden.

4. Løft indretning og sikkerhedsbund ud af bilen igen.

5. Bor alle opmærkede huller i sikkerhedsbunden samt sidevanger.

6. Isæt islåningsmøtrikker i sikkerhedsbunden samt gevindnitte i sidevangen.

7. Løft sikkerhedsbund og indretning ind i bilen igen.

8. Placer reolerne, så de passer med hullerne i sikkerhedsbunden.

9. Monter reolerne med bolte i sikkerhedsbunden og monter fæstnerne i bagstolper og sidevanger.

10. Påsæt beskyttelseshætter.

11. Efterkontrol.


Generel forberedelse

Kontroller at din ordre er komplet ved modtagelsen. At det er den rigtige model og det korrekte antal, som svarer

til din bestilling.

Montagematerialet er pakket komplet til hver indretning. Højre + venstre side er samlet i samme pose.

Har du spørgsmål – kontakt da venligst vores Teknisk Support.

For at opnå det højeste sikkerhedsniveau og garanti, skal der udelukkende anvendes originale Sortimomaterialer.

Bolte og skruer skal spændes med følgende moment.

Spændingsmoment:

M6 spændes med 7-8 Nm

M8 spændes med 20-25 Nm

Inden du starter montagen, skal alle skuffer, kasser og bokse fjernes fra reolen.

Teleskopskinne dybde 4 / 5

Skuffedybde: ~382 mm/~486 mm

1. Fjern skuffen.

Teleskopskinnerne i venstre og højre side

tages ud af låseposition.

Hvis du har bestilt en rørbakke, filebænk, skruestiksholder eller andre tilbehørsprodukter, bedes du kontrollere,

at disse ligger løst på pallen eller i indretningnen.

Rørbakken monteres først efter reolen er monteret i bilen. Vippeklap til skruestik skal monteres sammen med

reolen.

Til at montere vinkel beslaget (1) skal bruges 2 stk. bolte: M8x14 (2)

(ref.nr.MM31) samt 2 stk. møtrikker M8 (3) (ref.nr.:MM26) til beslaget (4).

Når der IKKE skal

bruges drejeskive – brug

da hullerne i første

række.

Teleskopskinne dybde 7 / 10

Skuffedybde: ~694 mm/ ~1006 mm

2. Løft skuffen fra bajonet beslaget i venstre og

højre side af teleskopskinnen ved at dreje

skinnen lidt – evt. forsigtigt med en tang.

Angel 4/ 5

Når der skal monteres

drejeskive – brug da hullerne i

anden række (så der kommer

afstand mellem reol og klap.)

Version 07/ 2009 Montageanvisning - Sortimo Bilindretning 5

4

Generel forberedelse

Monter vinklen på stolperne med 2 skruer M6x10 (ref.nr. MM1) samt 2

gevind-klods (ref.nr. PM). Begge I stolpehul nr. 26 fra bunden.

Hvis reolen er udstyret med en plast gavl skal der fræses ud i denne

omkring stolpehul nr. 26. Der skal her monteres med skrue M6x16

(ref.nr. MM15) samt en skive (ref nr. MM10) som skal monteres mellem

vinklen og stolpen.

Ydermere skal holderen skrues fast i bunden af stolpen med skrue

M6x16 (ref.nr. MM15) samt gevind-clips (ref.nr. ESBM).

Inden montage af sikkerhedsbund og indretning

Eventuelle surringspunkter, monteret fra fabrik, skal fjernes. VIGTIGT! Såfremt surringspunkterne ikke

geninstalleres, skal skruerne tilbage i gevindene, da der ellers kan opstå rust.

Fjern eventuelle

surringspunkter fra

varerummet.

Læg sikkerhedsbunden ind i varerummet. Er sikkerhedsbunden delt i flere stykker, samles udfræsningerne så

skruehullerne passer. Skru derefter stykkerne sammen med Euro standard skrue 6,3x10,5 (følger med

sikkerhedsbunden).

Ved ilægning, start med at

vippe pladerne

Saml pladerne med Euro

norm. skruer

Hvis der er udskåret huller til originale surringspunkter,

genmonteres surringspunkterne med de respektive ”skåle”, iht.

diagrammet til højre.

Vippeklap til skruestik

Brug skrue M6x16

- montér I Stolpehul 26.

Original skrue

Surringspunkt

”Skål”


Fjeder

Sikkerhedsbund

Vognbund

Inden montage af sikkerhedsbund og indretning

Såfremt der i sikkerhedsbunden ikke allerede forefindes udskæringer til surringspunkter, marker da positionen

for disse. Efterfølgende bores ud så der bliver adgang til gevindet i bunden af varevognen.

Gevind

str.

Bor diameter

M8 Ø=9 mm

M10 Ø=11 mm

M12 Ø=13,5 mm

Når originale surringspunkter skal monteres, vær da opmærksom på at stramme

skruen godt, så den sidder ordentlig fast i varevognes karrosseri.

Er der i varerummet monteret sidebeklædning, som hindrer adgangen til vangerne, skal denne fjernes eller

fræses ud og anvendes skiver (MM10) for at komme i niveau med sidebeklædningen.

Sæt indretningen ind i varevognen – så tæt på side uden at være direkte i berøring med væggen eller vanger.

Ved sidstnævnte er der risiko for vibrationsstøj. Sørg for at reolerne placeres parallelt over for hinanden eller i

forhold til bilen.

Når reolen isættes, anbefales montagepunkter,

såsom horisontale eller vertikale vanger. Se evt.

side 9 for yderligere information.

De nødvendige bore

punkter kan være markeret.

Hvis der er monteret horisontale

surringsskinner kan indretningen evt.

fastgøres hertil. Proceduren for dette er

ikke beskrevet i denne anvisning. Spørg

vores Teknisk Support.


Forberedelse af gevind i sikkerhedsbunden

Marker punkterne hvor indretningen skal monteres i sikkerhedsbunden. Bor punkterne ud og monter

islåningsmøtrikkerne (MM32) i sikkerhedsbunden.

De forskellige muligheder for montage af indretningen i sikkerhedsbunden bliver illustreret på de følgende sider.

Hvis der skal monteres i en surringsbundskinne, skal der monteres for hver 120 mm i sikkerhedsbunden.

Ved alle andre produkter skal der være minimum 1 montage pr. stolpe.

Bundskinne

Surringsbundskinne



Høj bundskinne

Bundvinkel (BW)

Stolpefod (PF)



En vippeklap til skruestik skal ligeledes monteres i sikkerhedsbunden.

Forberedelse af gevind i vangerne

Reolerne fæstnes til vangerne med et universalbeslag (BFE fæsten) samt en gevindnitte (MM30) eller en plade

med gevind (BFS montagebeslag). BFE fæstner findes i forskellige længder og skal bukkes og tilpasses

afstanden helt ud til vangen.

BFE 115 (115 mm; option)

BFE 165 (165 mm; del af levering)



VIGTIGT! Læs instruktionen på de kommende sider før BFE fæstnerne bukkes.

Montage til siderne af vognen kan hhv. foretages med BFE fæstner og gevindnitter (MM30) eller BFE fæstner og

BFS montagebeslag.

Gevindnitterne monteres hvor det er passende.



Montage i stærke vanger er

godkendt

Monter ALDRIG i ustabile dele

af karosseriet.

Montér ALDRIG ved hjælp af

selvskærende skruer eller

popnitter!

Montage med

gevindnitte (MM30)

Montagebeslag forefindes i forskellige størrelser. Hvis du er i tvivl, kontakt vores Teknisk Support.

Når BFE fæstnerne skal monteres på reolen kan det enten ske ved hjælp af en not-plade med gevind (NP1)

eller en klods (PM) i stolpen. Husk at spænde moment!

Montage med not-plade m/

gevind (NP1)

Montage med klods i stolpe (PM)

BFE fæsten

Skrue M6x10 (MM1)

Møtrik M6 (MM17)

Klods (PM)

Not-plade med gevind. (NP1)

BFE fæsten



VIGTIGT! Nedenstående anvisning SKAL følges ved modificering af BFE

fæstnerne.

Ingen 90° (buk 2x45° i stedet)

Bøj kun BFE fæstnet en gang, samme sted. Ellers mister det styrken.

Om nødvendigt kan man vride BFE fæstnerne (max. 90°)

Vær opmærksom på forskellen i montage af BFE fæsten i kørselsretning eller i

træk retning.

Fæsten

monteret i træk-

retning.

Direction motion

BFE fæsten

monteret i

træk-retning

Fæsten monteret i

kørselsretning

Fæsten monteret i

kørselsretning

Kørselsretning

En godkendt kombination af

både kørsels- og trækretning

Der skal monteres flest mulige BFE fæstner i kørselsretningen. Dog skal der altid monteres minimum 1 BFE

fæsten i træk-retningen for at sikre stabiliteten.



Disse regler er gældende for montage i bagstolperne.

Mindst 1 BFE fæsten pr.

bagstolpe op til en højde

af 60 stolpehuller. (ca. 1

meter)

Monter fæstner så højt

som muligt.

60 Raster

Efter BFE fæstnet er bukket i den rigtige

vinkel, marker da de nødvendige steder til

gevindnitter (MM30) i passende vange,

samt placering på stolpe.

Tag reoler samt sikkerhedsbund ud af bilen.

Forberedelse af karrosseri

Mindst 2 fæstner pr. bagstolpe op

til en højde på 90 stolpehuller.

(ca. 1,5 m.)

Monter 1 BFE fæsten under 60

stolpehuller, samt et så højt som

muligt.

1 fæsten i bagstolperne

Bor hul i vangen de markerede steder – fjern spåner.

1 Raste = 1 hul i stolperne = 17 mm

Forbor hullet med et 2,5 mm bor.

Når der bruges montagebeslag, anvendes et 9 mm bor.

Når der bruges gevindnitter, anvendes et 11,2 mm bor.

90 Raster

60 Raster

Mindst 3 fæstner pr. bagstolpe over 90

stolpehuller(over 1,5 m.).

Monter 1 fæsten under 60 stolpehuller, 1 fæsten

mellem 60 og 90 stolpehuller samt 1 så højt som

muligt.

Godkendt montage med gevindnitter: 1

hul pr. fæsten

Montage med montagebeslag:

Afhængig af forholdene.


2 fæstner i bagstolperne

Vær meget opmærksom på KUN at bore

gennem det inderste lag og IKKE ramme

yderkarossen!

For at minimere risikoen for dette, kan der

anvendes et afstandsrør.

90 Raster

60 Raster

3 fæstner i bagstolperne

Forberedelse af karrosseri

Om nødvendigt, støvsug da spåner før gevindene monteres, da de ellers er svære at komme til.

Indsæt montagebeslaget BAGFRA, og

skru gevindskiven (BFP) løst på.

Hvis sidebeklædningen indledningsvis blev fjernet kan denne nu genmonteres.

OBS! Sidebeklædningen skal modificeres før genmontering.

Marker placeringen af gevindnitter

eller fæstner på sidebeklædningen

før den monteres.

Gevindnitte: Ø=25 mm

Montage beslag: Ø= 35 mm

Hvis der bruges gevindnitte, brug

da skive: 8,4 (8,4x22x2/ MM10)

mellem BFE fæsten og gevindnitte!

Se illustration til højre.

Vær opmærksom på evt. kabler i vangerne!

Marker huller og

bor med et bor på

Ø: 25 mm.

Sidebeklædning

Monter M8 gevindnitte (MM30) med

enten en gevindnittetang eller -pistol.

Skive 8.4

(MM10)

Gevindnitte M8x29

(MM30)

Skrue M8x20

(MM31)

BFE Fæsten

Front stolpe


Forberedelse af islåningsmøtrikker i sikkerhedsbunden

Bor hul i markeringerne på Sortimo sikkerhedsbund med et bor på: 11 mm – rens med undersænker.

Anvend hammeren til at slå islåningsmøtrikkerne

(MM32) på plads fra undersiden af sikkerhedsbunden.

Forberedelse af indretning

Vend bunden om, og rens igen med undersænker.

Placer de bukkede BFE fæstner på de p-mærkede steder på reolen. VIGTIGT! Anvend KUN de 2

fremgangsmåder, som er beskrevet i denne anvisning.I dybde 5 er det nødvendigt at indsætte not-plade med

gevind (NP1) fra bunden.

BFE Fæsten

Skrue M6x25 (MM1)

Klods (PM)

Ø=11m

m

Ø=15mm

MM32

Monter ALDRIG BFE fæstnere i stolperne

ved hjælp af gevind-clips! Erstat evt. gevind

clips med en klods!


Forberedelse af indretning

På dette tidspunkt må BFE fæstneren ikke

fastspændes. Først senere i forløbet, når BFE

fæstneren er fastspændt til vangen i vognen.

Montage af indretning i vognen

Ved limning af sikkerhedsbunden anvendes Velcro strip. (Leveres ikke sammen med vognbunden, kontakt vores

Teknisk Support for info).

Montage af Velcro:

• Fjern folien, som dækker lim-siden af Velcro-båndet, og sæt det på vognbunden et passende antal steder

(højeste punkt).

• Fjern den anden folie fra Velcro-båndet og læg sikkerhedsbunden ind i varerummet.

Læg forreste og bagerst halvdel af sikkerhedsbunden ind i varerummet. Skub de 2 halvdele så tæt sammen,

som muligt, og skru sammen med Euro norn skruer.

Placer indretningen i varerummet i forhold til de borede huller i

sikkerhedsbunden samt i vangerne. Skru så reolerne fast iht.

nedenstående.

Bundskinne

Høj bundskinne

Bund vinkel

Surringsbundskinne

Vippeklap til skruestik

Stolpefod (PF)

Bolt M8x14

(MM6)

Bolt M8x20

(MM31)



Monter BFE fæstneren i vangerne enten gevindnitterne eller montagebeslagene, som spændes med 20-25 Nm.

Gevindnitte: Bolt M8x20 (MM30) Montagebeslag: Møtrik M8 (BFP)

Når BFE fæstnerne er spændt fast i vangerne, stram da møtrikkerne, som holder BFE fæstnerne på reolerne

med 7-8 Nm.

Kontroller og efterspænd ALLE bolte og skruer

Til sidst anbringes beskyttelseshætterne på alle ”bolt-hoveder”.

(MM48)

Hvis der er inkluderet en gennemgående rørbakke (LGW) i indretningen skal den monteres nu.

Ellers kan skuffer, kasser, etc. anbringes i reolerne.

Montage af gennemgående rørbakke:

Bestem den korrekte længde af rørbakken.

Den lille skruen, som holder de 2 dele sammen, fjernes (gem skrue og møtrik). Læg rørbakken op på plads og

træk den ud i korrekt længde. Kontroller at åbnemekanismen virker korrekt og kan åbne i givne position.

Fjern skrue M5x8/ og møtrik M5.



Marker bore-punkter i top skinnerne.

Marker 2 punkter i hver top skinne.

Fjern rørbakken igen og bor det markerede hul med bor Ø: 5,5 mm.

Undersænk hullet (ganske lidt) for at rense for spåner, sprøjt zink spray

på. Sæt nu de 2 halvdele sammen, så hullerne er ud for hinanden.

Monter den lille skrue og møtrik, som vist på billedet.

Bor alle markerede huller op med bor Ø: 7 mm. Benyt undersænkeren for at fjerne spåner. Der må ikke ligge

spåner imellem de 2 halvdele.

Vi anbefaler, at der placeres en antiskridmåtte i rørbakken. Findes i én længde og skal tilpasses indretningen.

Skru rørbakken på topskinnen med skrue 6x12 (MM15) samt møtrik (MM24) eller (MM17)

Skru rørbakken på med

fladhovedet skrue 6x12

(MM15) samt forlænget

møtrik M6 (MM24).

Marker den inderste del (hvor den lille

skrue sad).



Vi er nu nået til sidste fase i montageforløbet. Alle skuffer, kasser etc. kan nu genanbringes i indretningen. Når

skufferne monteres skal teleskopskinnerne tages ud af låsepositionen. De inderste huller monteres på

skinnerne først. Teleskopskinnerne låses igen, og skuffen monteres i de yderste huller. Den første gang

skufferne lukkes, kan de køre lidt stramt.

Nu er din Sortimo bilindretning klar! Inden du tager udstyret i brug, skal vi venligst anmode dig om at gennemgå

nedenstående sikkerhedsinstruktioner.

Brugs- og sikkerhedsinstruktioner

For at opretholde et højt sikkerhedsniveau, følg da venligst nedenstående

guidelines:

1. Kontroller venligst skruer, bolte, karrosseri, sikkerhedsbund samt indretningen med jævne mellemrum. Mindst

en gang pr. 5.000 km., samt efter hårde opbremsninger og tunge opgaver.

2. Maksimum belastning pr. hylder er 80 Kg og pr. Skuffe 60 kg. Vær opmærksom på ikke at overstige den

tilladte totalvægt af bilen eller akseltryk.

3. Tilse at alle løse dele opbevares forsvarligt. Som en hjælp til dette kan anvendes skilleplader i hhv. skuffer og

hylder. Derudover anbefales antiskridmåtter (ekstraudstyr) på hylder og i skuffer.

4. Store komponenter, som f.eks. vinduer, døre, værktøjskasser etc. skal fastspændes under transport. Brug

korrekte stropper og surringspunkter eller net.

5. Vær opmærksom på passende udluftning ved transport af gasflasker.

Har du spørgsmål, er du meget velkommen til at kontakte vores Teknisk Support

eller dit lokale Sortimo Service Center.

Download fil - Sortimo

Transform your PDFs into Flipbooks and boost your revenue!

Download fil - Sortimo

Transform your PDFs into Flipbooks and boost your revenue!

Delete template?

Save as template ?
