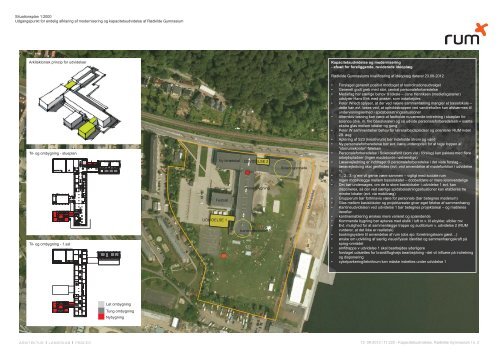

Situationsplan 1:2000<br />
Udgangspunkt for endelig afklaring af modernisering og kapacitets<strong>udvidelse</strong> af <strong>Rødkilde</strong> <strong>Gymnasium</strong><br />
Arkitektonisk princip for <strong>udvidelse</strong>r<br />
Til- og ombygning - stueplan<br />
Til- og ombygning - 1.sal<br />
Let ombygning<br />
Tung ombygning<br />
Nybygning<br />
Ny idrætshal<br />
Festsal<br />
UDVIDELSE 1<br />
UDVIDELSE 2<br />
Hovedbygning<br />
Kantinefaciliteter<br />
Scienceområde<br />
Matrikelskel<br />
Kapacitets<strong>udvidelse</strong> og modernisering<br />
- afsæt for foreliggende, reviderede idéoplæg<br />
<strong>Rødkilde</strong> <strong>Gymnasium</strong>s kvalifi cering af idéoplæg dateret 23.08-2012<br />
• Forslaget generelt positivt modtaget af koordinationsudvalget<br />
• Generelt godt greb med stor, central personaleforberedelse<br />
• Mediefag har særlige behov til lokale – Jane Henriksen (mediefagslærer)<br />
udstyrer Hans Erik med ønsker, som indarbejdes<br />
• Peter Wriedt oplyser, at der ved nøjere sammentælling mangler et basislokale –<br />
dette kan evt. løses ved, at opholdstrappen ved vandrehallen kan afskærmes til<br />
undervisningsenhed i spidsbelastningssituationer<br />
• Alternativ løsning kan være at fastholde nuværende indretning i stueplan for<br />
science (dvs. m. fi re basislokaler) og så udvide personaleforberedelsen + isætte<br />
ekstra glas mellem lokaler og gang<br />
• Peter W sammentæller behov for lærerarbejdspladser og orienterer RUM inden<br />
29. aug<br />
• Aptering af S23 (kreativrum) bør indeholde strøm og vand<br />
• Ny personaleforberedelse bør evt. være underopdelt for at tage toppen af<br />
”storrumskontor”-følelsen<br />
• Personaleforberedelse i Scienceafsnit (som vist i forslag) kan pakkes med fl ere<br />
arbejdspladser (ingen mødeborde nødvendige)<br />
• Læsevejledning er inddraget til personaleforberedelse i det viste forslag –<br />
læsevejledning skal genfi ndes (evt. ved anvendelse af mødefunktion i <strong>udvidelse</strong><br />
1)<br />
• 1., 2., 3.-g´ere vil gerne være sammen – vigtigt med sociale rum<br />
• Ingen mobilvægge mellem basislokaler – dobbeltdøre er mere letanvendelige<br />
• Det bør undersøges, om de to store basislokaler i <strong>udvidelse</strong> 1 evt. kan<br />
disponeres, så der ved særlige spidsbelastningssituationer kan etableres tre<br />
mindre lokaler (evt. via mobilvæg)<br />
• Grupperum bør fortrinsvis være for personale (bør betegnes møderum)<br />
• Glas mellem basislokaler og projektarealer giver øget følelse af sammenhæng<br />
• Kantine<strong>udvidelse</strong>n ved <strong>udvidelse</strong> 1 bør betegnes projektareal – og møbleres<br />
derefter<br />
• kantinemøblering ønskes mere varieret og spændende<br />
• Kommende bygning bør apteres med elstik / luft m.v. til elcykler, elbiler mv.<br />
• Evt. mulighed for at sammenlægge trappe og auditorium v. <strong>udvidelse</strong> 2 (RUM<br />
vurderer, at det ikke er realistisk)<br />
• bookingsystem til anvendelse af rum (obs ajo: forretningsteam gæst…)<br />
• ønske om udvikling af særlig visuel/fysisk identitet og sammenhængskraft på<br />
sprog-området<br />
• amfi trappe v <strong>udvidelse</strong> 1 skal bearbejdes yderligere<br />
• forslaget udsættes for brand/fl ugtvejs bearbejdning –det vil infl uere på indretning<br />
og disponering<br />
• cykelparkering/teknikrum kan måske indrettes under <strong>udvidelse</strong> 1<br />
Faglokaler m.v.<br />
Basislokaler<br />
Personalefaciliteter<br />
Produktionskøkkenfaciliteter<br />
Øvrige arealer<br />
13- 09-2012 l 11.220 - Kapacitets<strong>udvidelse</strong>, <strong>Rødkilde</strong> <strong>Gymnasium</strong> l s. 2
Stueplan - <strong>udvidelse</strong> 1 samt kantinefaciliteter<br />
• Nyt afsnit rummer i stueplan øget kantine/projektareal via gennembrud ved eksist.<br />
studievejlederkontorer. Tre nye studievejlederkontorer genfi ndes i tilbygningens stueplan samt<br />
mødefacilitet.<br />
• Endvidere tre basislokaler, herunder to med mellemliggende grupperum.<br />
• Centralt projektareal, der udnytter eksist. niveauspring til etablering af markant amfi trappe<br />
mod syd - mulighed for samlinger m.v.<br />
• Kantinesalgsarealet i stueplan udvides og der skabes ny logistik omkring selve<br />
salgssituationen. Gæstekantine fl yttes til område v. nuværende studievejlerkontorer/toiletter.<br />
Etablering af nye fl ugtvejsdøre muliggør mere fl eksibel indretning af kantinearealet.<br />
Gruppe<br />
10kvm<br />
Basislokale<br />
90kvm<br />
Basislokale<br />
70kvm<br />
FAKTABOKS IALT<br />
depotvæg<br />
Trappe<br />
depotvæg<br />
Kapacitetsforøgelse totalt : 4*<br />
Møde<br />
11kvm<br />
Nybygget etageareal ca: 021630 kvm<br />
Let ombygning ca: 180 kvm<br />
Tung ombygning ca: 690 kvm<br />
Projektareal<br />
247kvm<br />
amfi trappe<br />
Faglokaler m.v.<br />
Basislokaler<br />
Personalefaciliteter<br />
Produktionskøkkenfaciliteter<br />
Øvrige arealer<br />
St.Vejl.<br />
12kvm<br />
HC-toilet<br />
5kvm<br />
depotvæg<br />
* der etableres ialt 6 lokaler i <strong>udvidelse</strong> 1, mens der nedlægges 2 lokaler i hovedfl øjen til hh. personaleforberedelse i stueplan og projektareal/overgang på 1. sal (se efterfølgende)<br />
Stueplan - udsnit - 1:200<br />
St.Vejl.<br />
12kvm<br />
Toiletter<br />
infovæg<br />
Basislokale<br />
70kvm<br />
St.Vejl.<br />
12kvm<br />
Depot<br />
12kvm<br />
Projektareal<br />
115kvm<br />
ny fl ugtvej<br />
Nye toiletter<br />
eks. vareindlevering<br />
Gæstekatine<br />
19kvm<br />
Kantinekøkken<br />
salgslinie 2<br />
køl m.v.<br />
Server<br />
depotvæg<br />
køl m.v.<br />
salg<br />
salgslinie 1<br />
Kantine<br />
ny fl ugtvej<br />
ny fl ugtvej<br />
Faglokaler m.v.<br />
Basislokaler<br />
Personalefaciliteter<br />
Produktionskøkkenfaciliteter<br />
Øvrige arealer<br />
13- 09-2012 l 11.220 - Kapacitets<strong>udvidelse</strong>, <strong>Rødkilde</strong> <strong>Gymnasium</strong> l s. 3
1.salplan - <strong>udvidelse</strong> 1<br />
• Tilbygning rummer på 1.sal yderligere tre basislokaler, tre møderum og<br />
et grupperum. 1.sal rummer desuden nyt kontor for læsevejleder.<br />
• Centralt projektareal etableres som indskudt dæk - giver mulighed for<br />
dobbelthøjde i visse områder af det centrale fællesrum<br />
• 1. sal i tilbygning kobles til eksisterende hovedfl øj ved inddragelse af et<br />
basislokale. Derved etableres en nyt, gennemgående projektareal på<br />
1.sal - en slags ”vandrehal i luften”.<br />
Gruppe<br />
10kvm<br />
Basislokale<br />
90kvm<br />
Faglokaler m.v.<br />
Basislokaler<br />
Øvrige arealer<br />
1.salplan - udsnit - 1:200<br />
Basislokale<br />
70kvm<br />
depotvæg<br />
Trappe<br />
depotvæg<br />
Personalefaciliteter<br />
Produktionskøkkenfaciliteter<br />
Møde<br />
11kvm<br />
Projektareal<br />
143kvm<br />
dobbelthøjt<br />
Møde<br />
12kvm<br />
HC-toilet<br />
Toiletter<br />
5kvm<br />
depotvæg<br />
Møde<br />
12kvm<br />
Basislokale<br />
70kvm<br />
Læsevejleder<br />
12kvm<br />
infovæg<br />
Depot<br />
12kvm<br />
Projektareal<br />
170kvm<br />
Faglokaler m.v.<br />
Basislokaler<br />
Personalefaciliteter<br />
Produktionskøkkenfaciliteter<br />
Øvrige arealer<br />
13- 09-2012 l 11.220 - Kapacitets<strong>udvidelse</strong>, <strong>Rødkilde</strong> <strong>Gymnasium</strong> l s. 4
Visualisering fra <strong>udvidelse</strong> 1 ved amfitrappe<br />
13- 09-2012 l 11.220 - Kapacitets<strong>udvidelse</strong>, <strong>Rødkilde</strong> <strong>Gymnasium</strong> l s. 5
Cykelrampe<br />
Kælderplan - <strong>udvidelse</strong> 1<br />
• Cykelparkering / teknikrum kan evt. indrettes under <strong>udvidelse</strong> 1 via<br />
udnyttelse af plint.<br />
•<br />
• Trappe (transparent) giver direkte adgang fra cykelniveau til <strong>udvidelse</strong><br />
1 - desuden forefi ndes særligt eksponeret areal med el-lader /<br />
luftpumpe<br />
Flugtvej til det fri fra<br />
trapperum<br />
El-lader /<br />
luftpumpe<br />
Faglokaler m.v.<br />
Basislokaler<br />
Personalefaciliteter<br />
Produktionskøkkenfaciliteter<br />
Øvrige arealer<br />
Kælderplan - udsnit - 1:200<br />
fritholdt areal<br />
glasboks<br />
Trappe<br />
Cykelkælder<br />
182 pladser<br />
Supplerende, disponibelt teknikareal<br />
område for amfi trappe<br />
(se stueplan)<br />
Teknik / depot<br />
70kvm<br />
Faglokaler m.v.<br />
Basislokaler<br />
Personalefaciliteter<br />
Produktionskøkkenfaciliteter<br />
Øvrige arealer<br />
13- 09-2012 l 11.220 - Kapacitets<strong>udvidelse</strong>, <strong>Rødkilde</strong> <strong>Gymnasium</strong> l s. 6
Facade mod vest 1:200<br />
Faglokaler m.v.<br />
Basislokaler<br />
Personalefaciliteter<br />
Facade mod Produktionskøkkenfaciliteter<br />
syd 1:200<br />
Øvrige arealer<br />
13- 09-2012 l 11.220 - Kapacitets<strong>udvidelse</strong>, <strong>Rødkilde</strong> <strong>Gymnasium</strong> l s. 7
