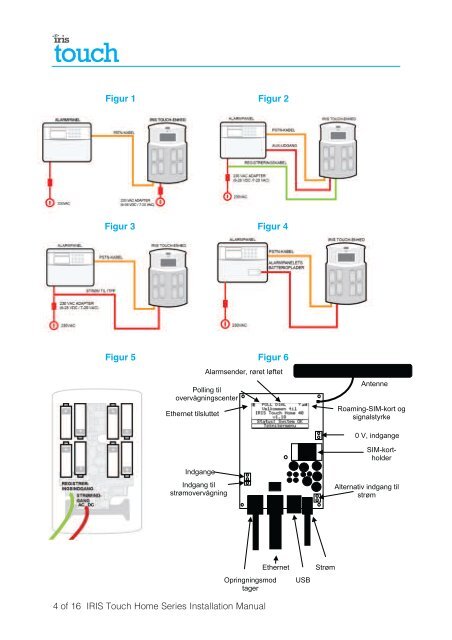

Figur 1 Figur 2 Figur 3 Figur 4 Figur 5 Figur 6 4 of 16 IRIS Touch Home Series Installation Manual
2. Konfigurationsmuligheder Med IRIS-alarmsendere kan alarmsystemer flyttes ind i fastnet (ethernet) og/eller trådløse netværk (GPRS) uden behov for opgradering eller udskiftning af alarmsystemet. I nogle mindre alarmpaneler er batteriunderstøttelsen i panelet imidlertid ikke tilstrækkelig til at drive både panelet og en IRIS Touch-sender kontinuerligt i tilfælde af strømsvigt. IRIS Touch Home bidrager til IRIS Touch-serien ved at levere både strøm og nødbatteriforsyning i en enkelt enhed. IRIS Touch Home byder på forskellige muligheder for strømforsyning og batteriopladning: 2.1. Strøm fra en uafhængig lysnetadapter Strøm leveres fra en separat jævnstrøms-lysnetadapter til brug med IRIS Touch Home. Denne tilstand kan bruges, hvis et lysnetstik er tilgængeligt. Lysnetadapteren skal indstilles til at levere op til 1 A ved 9-28 V jævnstrøm eller 7-20 V vekselstrøm. Bemærk, at når denne tilstand er valgt, halveres batteriopladningstiden til 28 timer. Se figur 1. 2.2. Intelligent strømforsyning fra en AUX-udgang på et alarmpanel Dette gør brug af et ekstra strømudtag fra panelet (såsom det, der bruges til at levere strøm til en sirene). Dette styres intelligent af IRIS Home, der bruges kun strøm, når lysnettet leverer strøm til alarmpanelet. Herved undgås det, at alarmpanelets batterilevetid forkortes ved strømsvigt. Denne tilstand kan bruges, når alarmpanelet har et ekstra jævnstrømsudtag på 9 til 35 V, som kan levere mindst 500 mA over det påkrævede for enhver anden tilsluttet enhed. Se figur 2. 2.3. Intelligent strømforsyning fra panelets lysnetadapter Der leveres strøm via veksel- eller jævnstrømsadapteren med lavspænding, som bruges af alarmpanelet. Da IRIS Touch Home registrerer udgangsspændingsniveauet for alarmpanelets lysnetadapter, forbruger den ikke strøm, når panelets strømforsyning er helt opladet. I denne tilstand skal strømindgangen til alarmpanelet være tilgængelig og har et stik til et ekstra kabel. Denne tilstand kan bruges, når 500 mA mere end påkrævet af selve panelet kan leveres af adapteren. Se figur 3. 2.4. Intelligent strømforsyning fra alarmpanelets batterioplader Der forbruges kun strøm, når strøm fra lysnettet er tilgængeligt for alarmpanelet, hvilket hindrer, at alarmpanelets batterilevetid afkortes under strømsvigt. Denne tilstand kan bruges, hvis alarmpanelet bruger et 12 V batteri, opladeren kan levere mere end 500 mA, lader dens batteri være til opladning til enhver tid og ikke har dens egne intelligente batteriopladningstilstand. Konsulter leverandøren af alarmpanelet, hvis der er usikkerhed om noget. Denne metode vil påvirke opladningstiden for alarmpanelets batteri. Se figur 4. IRIS Touch Home Series Installation Manual 5 of 16
