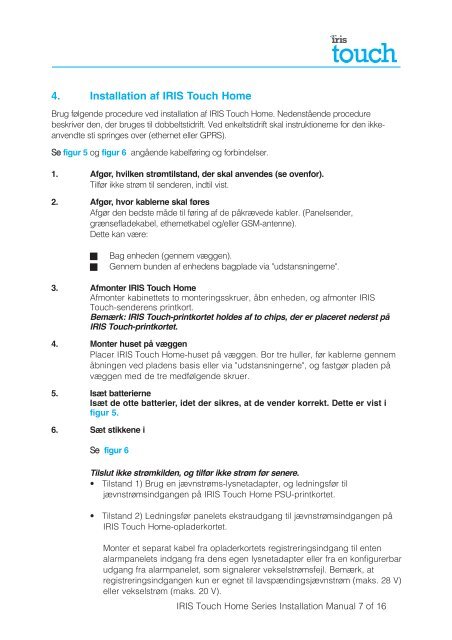

4. <strong>Installation</strong> af <strong>IRIS</strong> <strong>Touch</strong> <strong>Home</strong><br />
Brug følgende procedure ved installation af <strong>IRIS</strong> <strong>Touch</strong> <strong>Home</strong>. Nedenstående procedure<br />
beskriver den, der bruges til dobbeltstidrift. Ved enkeltstidrift skal instruktionerne for den ikkeanvendte<br />
sti springes over (ethernet eller GPRS).<br />
Se figur 5 og figur 6 angående kabelføring og forbindelser.<br />
1. Afgør, hvilken strømtilstand, der skal anvendes (se ovenfor).<br />
Tilfør ikke strøm til senderen, indtil vist.<br />
2. Afgør, hvor kablerne skal føres<br />
Afgør den bedste måde til føring af de påkrævede kabler. (Panelsender,<br />
grænsefladekabel, ethernetkabel og/eller GSM-antenne).<br />
Dette kan være:<br />
g Bag enheden (gennem væggen).<br />
g Gennem bunden af enhedens bagplade via "udstansningerne".<br />
3. Afmonter <strong>IRIS</strong> <strong>Touch</strong> <strong>Home</strong><br />
Afmonter kabinettets to monteringsskruer, åbn enheden, og afmonter <strong>IRIS</strong><br />
<strong>Touch</strong>-senderens printkort.<br />
Bemærk: <strong>IRIS</strong> <strong>Touch</strong>-printkortet holdes af to chips, der er placeret nederst på<br />
<strong>IRIS</strong> <strong>Touch</strong>-printkortet.<br />
4. Monter huset på væggen<br />
Placer <strong>IRIS</strong> <strong>Touch</strong> <strong>Home</strong>-huset på væggen. Bor tre huller, før kablerne gennem<br />
åbningen ved pladens basis eller via "udstansningerne", og fastgør pladen på<br />
væggen med de tre medfølgende skruer.<br />
5. Isæt batterierne<br />
Isæt de otte batterier, idet der sikres, at de vender korrekt. Dette er vist i<br />
figur 5.<br />
6. Sæt stikkene i<br />
Se figur 6<br />
Tilslut ikke strømkilden, og tilfør ikke strøm før senere.<br />
• Tilstand 1) Brug en jævnstrøms-lysnetadapter, og ledningsfør til<br />
jævnstrømsindgangen på <strong>IRIS</strong> <strong>Touch</strong> <strong>Home</strong> PSU-printkortet.<br />
• Tilstand 2) Ledningsfør panelets ekstraudgang til jævnstrømsindgangen på<br />
<strong>IRIS</strong> <strong>Touch</strong> <strong>Home</strong>-opladerkortet.<br />
Monter et separat kabel fra opladerkortets registreringsindgang til enten<br />
alarmpanelets indgang fra dens egen lysnetadapter eller fra en konfigurerbar<br />
udgang fra alarmpanelet, som signalerer vekselstrømsfejl. Bemærk, at<br />
registreringsindgangen kun er egnet til lavspændingsjævnstrøm (maks. 28 V)<br />
eller vekselstrøm (maks. 20 V).<br />
<strong>IRIS</strong> <strong>Touch</strong> <strong>Home</strong> Series <strong>Installation</strong> <strong>Manual</strong> 7 of 16
