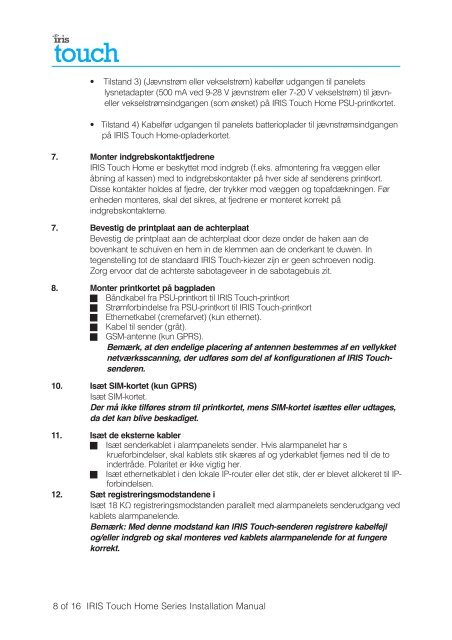

• Tilstand 3) (Jævnstrøm eller vekselstrøm) kabelfør udgangen til panelets
lysnetadapter (500 mA ved 9-28 V jævnstrøm eller 7-20 V vekselstrøm) til jævn-
eller vekselstrømsindgangen (som ønsket) på IRIS Touch Home PSU-printkortet.
• Tilstand 4) Kabelfør udgangen til panelets batterioplader til jævnstrømsindgangen
på IRIS Touch Home-opladerkortet.
7. Monter indgrebskontaktfjedrene
IRIS Touch Home er beskyttet mod indgreb (f.eks. afmontering fra væggen eller
åbning af kassen) med to indgrebskontakter på hver side af senderens printkort.
Disse kontakter holdes af fjedre, der trykker mod væggen og topafdækningen. Før
enheden monteres, skal det sikres, at fjedrene er monteret korrekt på
indgrebskontakterne.
7. Bevestig de printplaat aan de achterplaat
Bevestig de printplaat aan de achterplaat door deze onder de haken aan de
bovenkant te schuiven en hem in de klemmen aan de onderkant te duwen. In
tegenstelling tot de standaard IRIS Touch-kiezer zijn er geen schroeven nodig.
Zorg ervoor dat de achterste sabotageveer in de sabotagebuis zit.
8. Monter printkortet på bagpladen
g Båndkabel fra PSU-printkort til IRIS Touch-printkort
g Strømforbindelse fra PSU-printkort til IRIS Touch-printkort
g Ethernetkabel (cremefarvet) (kun ethernet).
g Kabel til sender (gråt).
g GSM-antenne (kun GPRS).
Bemærk, at den endelige placering af antennen bestemmes af en vellykket
netværksscanning, der udføres som del af konfigurationen af IRIS Touchsenderen.
10. Isæt SIM-kortet (kun GPRS)
Isæt SIM-kortet.
Der må ikke tilføres strøm til printkortet, mens SIM-kortet isættes eller udtages,
da det kan blive beskadiget.
11. Isæt de eksterne kabler
g Isæt senderkablet i alarmpanelets sender. Hvis alarmpanelet har s
krueforbindelser, skal kablets stik skæres af og yderkablet fjernes ned til de to
indertråde. Polaritet er ikke vigtig her.
g Isæt ethernetkablet i den lokale IP-router eller det stik, der er blevet allokeret til IPforbindelsen.
12. Sæt registreringsmodstandene i
Isæt 18 KΩ registreringsmodstanden parallelt med alarmpanelets senderudgang ved
kablets alarmpanelende.
Bemærk: Med denne modstand kan IRIS Touch-senderen registrere kabelfejl
og/eller indgreb og skal monteres ved kablets alarmpanelende for at fungere
korrekt.
8 of 16 IRIS Touch Home Series Installation Manual
