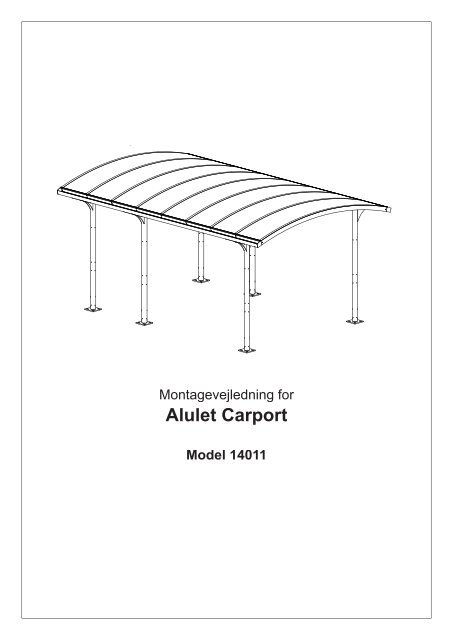

Montagevejledning for
Alulet Carport
Model 14011

091008
Oversigt over dele til Alulet Carporten
A x 2 stk.
endespær
CP_05556
B x 9 stk.
standardspær
CP_05555
C x 9 stk.
topliste
CP_01009
H x 8 stk.
polycarbonatplade (6 mm)
CP_00310
Kasse med bolte m.m
CP_05510
KA x 12 stk.
M10 låsemøtrik
CP_00914
KB x 36 stk.
M8 låsemøtrik
CP_00912
NA x 36 stk.
O-ring
CP_00990
NB x 36 stk.
Isolering
CP_00721
YB x 2 stk.
nedløb
CP_00232
MA x 36 stk.
M10 spændeskive
CP_00934
MB x 36 stk.
M8 spændeskive
CP_00930
T x 6 stk.
holder til tagrende
CP_00095
OA x 110 stk.
M4 isoleringsskive
CP_00892
OB x 36 stk.
M8 isoleringsskive
CP_00890
G x 18 stk.
tværrør
CP_00125
IA x 2 stk.
tagrende
CP_05050
PF x 12 stk.
M10 x 110 bolt
CP_00925
S x 24 stk.
M10 x 25 bolt
CP_00923
PB x 36 stk.
M8 x 20 bolt
CP_00927
J x 16 stk.
Gummiliste
CP_00401
E x 6 stk.
stolpefod
CP_00160
F x 6 stk.
støbefod
CP_00161
D x 6 stk.
stolpe
CP_00589
Ve V lkomstboks
Montagevej ej e ledning +
LB x 6 stk.
silikone
CP_00600
PC x 36 stk.
M6 x 50 bolt
CP_00928
PE x 6 stk.
M5 x 30 bolt
CP_00991
V x 110 stk.
M 4 x 16 skrue
CP_00960

121,6 cm
Figur 1
243,3 cm
2. Nedstøbning dstøbning af første støbefod
121,6 cm
Nedstøbning af støbefødderne er afgørende
for det endelige resultat, og der er derfor
vigtigt, at dette bliver gjort omhyggeligt.
Nedstøbningen skal ske relativt hurtigt, da
justreringer ikke kan fortages, når betonnen
først er størknet. Det er en fordel at starte
med en fod og få denne helt på plads, og
derefter gå videre med den ene langside - Da
taget på carporten skal hælde ca. 4 cm, så
vandet i tagrenden kan løbe ned mod afl øbet,
er det nemmest at starte med den ende, hvor
nedløbet skal være, man risikerer således
ikke at skulle placere fødderne under det
ønskede niveau.
Når man støber omkring foden skal man passe
på, at den forbliver i vatter - lav løbende
tjek (fi gur 3).
243,3 cm
256,4 cm
F
121,6 cm
1. Huller til fundament
Til standardcarporten skal bruges seks
nedstøbningspunkter til stolperne. Stolper
som skal bruges til afskærmning kan med
fordel støbes, når de seks første er på
plads, da der ellers let kan blive for mange
mål at holde styr på. Stolperne monteres
på en nedststøbningsfod (F), som skal
121,6 cm
nedstøbes i en betonblok på 60 x 60 i en
dybde af 90 cm. Grav huller som vis på
fi gur 1 og saml foden ved at stikke tvær-
243,3 cm
rørene løst igennem hullerne (se fi gur 2).
G
243,3 cm
Figur 2
256,4 cm
Figur 3

2
1216 mm
2838 mm
2838 mm
2433 mm
3
1216 mm
3535 mm
2433 mm
2564 mm
3535 mm
1
1216 mm
2838 mm
Figur 6
2838 mm
3. Nedstøbning af den ene langside
Fortsæt herefter med at støbe om foden i
modsatte ende(2). Man kan med fordel bruge
tagrenderne som lineal; dels til at afsætte anstandene
mellem nedstøbningsfødderne og dels
til at rette dem ind, så de er på række. Brug evt.
malertape som vikles omkring tagrenden til at
markere de forskellige mål. Når man skal fi nde
niveauforskellen kan man lægge en lægde under
i den ene ende(ca. 4 cm) og lade tagrenden hvile
på støbefoden i den anden ende (se fi gur 4).
Niveauet på den midterste støbefod (3) fi ndes
dereffter ved at fjerne lægden og lade tagrenden
hvile på første og sidste støbefod, og løft så den
midterste støbefod op til den rører tagrenden.
Figur 4
Figur 5
1216 mm
4. Nedstøbning af den anden langside
Når støbefødderne er på plads i den ene side
gentages fremgangsmåden i modsatte side.
Start igen med foden i den ende hvor 2564 tagrendens
mm
nedløb er placeret (4). Husk at kontrollere at
de to modstående fødder er i vatter (se fi gur 5).
Check diagonal-målene, så er du sikker på, at
fødderne er placeret, som de skal være
(se fi gur 6).
2433 mm
1216 mm
2838 mm
3535 mm
4460 mm
2838 mm
2433 mm
2564 mm
3535 mm
2433 mm
4460 mm
1216 mm
3535 mm
4
3535 mm
2433 mm

5. Montage af stolpefødder
Når alle støbefødder er på plads monteres
stolpefødderne(E) løst på støbefoden (se fi gur 9).
For at give de bedste muligheder for at fi njustere
stolpernes placering anbefales det at montere
stolpefødderne med langhullerne som vist på
fi gur 10. Når alle stolpefødder er på plads kan
afstandene fi njusteres j.f. målene på fi gur 6 på
foregående side. Til slut spændes alle boltene.
E
S
MA
5
Figur 9
6
Figur 7
Fortsæt med stolpefod 5 og 6. Husk fortsat
at tjekke diagonalmålene (jf. fi gur 6).
Figur 8
Figur 10

D
Figur 11
Figur 12
Figur 13
6. Montage af stolper
Først placeres alle stolperne (D)
på stolpefødderne(E) jf. fi gur 11.
Herefter lægges tagrenden og
lægden oven på for at kontrollere
faldet (se fi gur 12). Kontroller
dernæst om de to sider er i vatter i
forhold til hinanden (se fi gur 13).

Ø 11 mm
Figur 14
Figur 15
Hvis niveauet på stolperne skal
justeres kan dette gøres ved
at hæve en eller fl ere stolper
(se fi gur 14). Når stolperne har
den ønskede højde bores hul til
boltene (L) i stolpefoden med et
11 mm bor - det kan her være
en fordel at forbore med et 5
mm bor (se fi gur 15). Når hullet
er boret sprayes kanterne med
Zink-spray (IB) for at beskytte
mod rustdannelse.
KA
MA
PF

8. Montage af tagrende
Efter montage af konsollerne kan
tagrenderne (I) monteres. Dette
gøres nemmest med to personer.
Før montage af spærene påbegyndes
afkortes toplisterne (C) så de passer
til længden af spærende (B). Placer
toplisten langs spæret, således at der
i den ene ende er 5 mm fra enden af
spæret til toplisten - (Se fi gur 20A) - i den
anden ende markeres snittet plan med
spærets ende (Se fi gur 20B). Afkortning
kan ske med en nedstryger eller en
kapsav med hård-metalklinge. Dærnæst
presses tætningslisten “J” ned i rillerne
på spærene “A” og “B” (se fi gur 20C).
Figur 20A
Figur 19
PB
KB
MB
OB
NA
Figur 20B
J
IA
Figur 18
Figur 20C

A
9. Montage af spærkonstruktion
Spærene kan nu monteres mellem tagrenderne.
Start med endespærene (A).
Figur 24
Figur 21
B
A
Figur 23
PC
NB
Figur 22
Når de to endespær er på plads (se
fi gur 23), kan resten af spærene
monteres (B) - se fi gur 24 -25.
Figur 25

Figur 28
PC-pladen sættes ind i noten i
tagrenden og placeres sådan
på spæret, at der er plads til
at klemme toplisten (H) ned i
endespæret (A) - se fi gur 27.
VIGTIGT: Før toplisten klemmes
ned påføres PC pladerne en tynd
silikonefuge ca. 5 mm fra kanten
( se fi gur 28). Herefter placeres
toplisten, og der bores for ned i
spæret . Til slut skrues toplisten
fast (se fi gur 29 - 30).
10. Montage af polycarbonatplader
Polycarbonatpladerne (PC-plader) og
toplister skal monteres en af gang-en.
VIGTIGT: For at undgå at skidt og alger
kan trænge op i kanalerne, skal noten
i tagrenden fyldes med silikone før
PC-pladen (C) lægges op på spærkonstruktionen
- se fi gur 26 (nøjes med en
sektion ad gangen, så der ikke bliver
problemer med at silikonen størkner)
- overskydende silikone fjernes med en
klud.
Figur 27
H
A
C

V
Figur 30
Figur 29
PE T
V
OA
PC-plader og toplister
monteres herefter med en
sektion af gangen - Husk
silikone i noten i tagrenden til
at forsegle PVC-pladerne.
10. Montage af nedløb
Afslutningsvis monteres
nedløbet (YB) i de medfølgende
clips (T).
Figur 31
