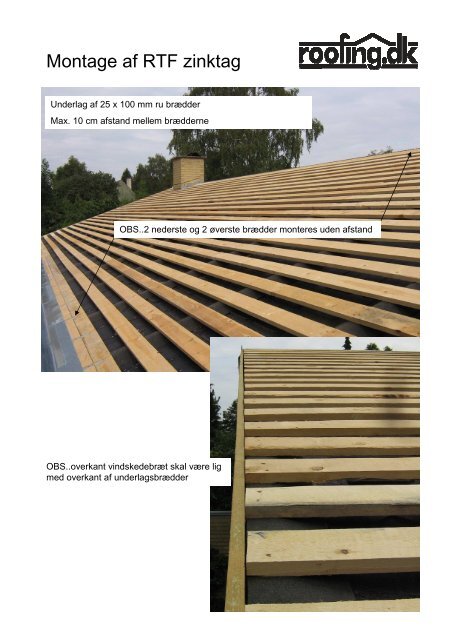

<strong>Montage</strong> <strong>af</strong> <strong>RTF</strong> <strong>zinktag</strong><br />
Underlag <strong>af</strong> 25 x 100 mm ru brædder<br />
Max. 10 cm <strong>af</strong>stand mellem brædderne<br />
OBS..2 nederste og 2 øverste brædder monteres uden <strong>af</strong>stand<br />
OBS..overkant vindskedebræt skal være lig<br />
med overkant <strong>af</strong> underlagsbrædder
<strong>Montage</strong> <strong>af</strong> <strong>RTF</strong> <strong>zinktag</strong><br />
Ventilationsmåtte monteres ovenpå<br />
bræddeunderlaget.<br />
Rendejern monteres på nederste brædder<br />
Tagrende fastgøres i rendejern<br />
Fodprofil REA250 med hægte fastgøres til<br />
nederste bræt med søm eller skrue
<strong>Montage</strong> <strong>af</strong> <strong>RTF</strong> <strong>zinktag</strong><br />
montageretning<br />
Underkanten <strong>af</strong> tagpanelerne<br />
hægtes fast til tagfodshægten.<br />
Panelerne monteres fra højre med venstre.<br />
Panelerne fastgøres med rustfri skruer pr ca. 20 cm<br />
midt i pladens <strong>af</strong>lange huller til skruer<br />
Obs skruen skal sidde fast, men ikke skrues for hårdt<br />
Tryklåsen trykkes på plads med<br />
en f.eks. gummihammer
<strong>Montage</strong> <strong>af</strong> <strong>RTF</strong> <strong>zinktag</strong><br />
Gavlhægte RHB150 monteres ovenover den opbukkede<br />
kant og fastgøres til vindskedebrættet.<br />
Gavlkapsel RGA200 monteres ovenover<br />
gavlhægte RHB150 og underfligen bukkes på<br />
plads.<br />
Tagpanelets kant mod vindskeden bukkes ca. 5 cm op<br />
Færdigmonteret gavlkapsel
<strong>Montage</strong> <strong>af</strong> <strong>RTF</strong> <strong>zinktag</strong><br />
Rille til løskant skæres i skorstenen.<br />
Tagpanelerne tilskæres ved skorstenen og bukkes 2 – 3 cm op.<br />
Fleksibel inddækning limes til tagpanelerne og fastholdes til<br />
skorstenen med løskanter RWL125.
<strong>Montage</strong> <strong>af</strong> <strong>RTF</strong> <strong>zinktag</strong><br />
Ventilationshætter fastloddes til tagpanelerne<br />
Rygningsprofiler RRA400 fastgøres til rygningsholder RHR125<br />
med skruer pr ca. 30 cm
<strong>Montage</strong> <strong>af</strong> <strong>RTF</strong> <strong>zinktag</strong><br />
Nyt smukt <strong>zinktag</strong> på 2 uger<br />
Se <strong>RTF</strong> montagetips for<br />
yderligere information
