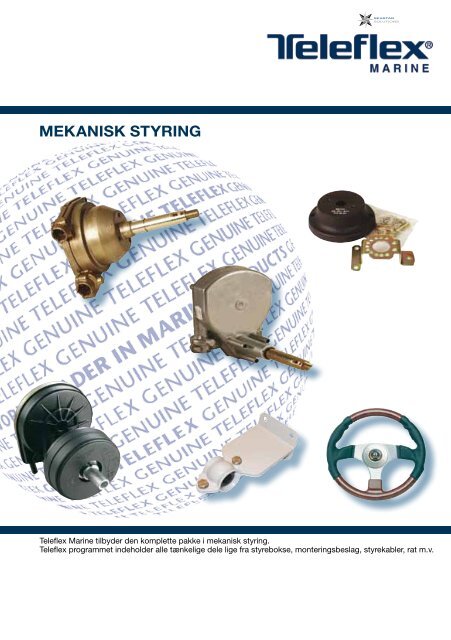

MEKANISK STYRING
Teleflex Marine tilbyder den komplette pakke i mekanisk styring.
Teleflex programmet indeholder alle tænkelige dele lige fra styrebokse, monteringsbeslag, styrekabler, rat m.v.

TELEFLEX
MEKANISKE STYRESYSTEMER
Der findes 3 varianter i Teleflex’ program med
mekanisk styring.
Teleflex SH8050 er det mindste system til
mindre både. Max. 50 hk.
Quick Connect kendetegnes ved at kablet
skubbes og klikkes i boksen. Er meget let at
servicere og kontrollere. Max. 235 hk.
NFB - No feed back er en unik styreboks med
indbygget friktionsbremse, der sørger for at
kursen holdes selv om rattet slippes.
Max. 235 hk.
Teleflex SH8350 er toppen i det mekaniske
program. Denne boks indeholder et planetgear,
der giver en rolig og meget præcis
styring. Max. 250 hk.
STYREKABLER
SSC131 STYREKABEL FOR STYRERØRSMONTERING
Spiral: 6,3 mm.
Passer i styrebokse:
TFX SH8050/805, Morse C 230, U-Flex T67
SSC1300T STYREKABEL FOR AGTERFÆSTE MONTERING
ERSTATTET AF SSC131 + 28566 + 28568 + 28559-85
Spiral: 6,3 mm.
Passer i styrebokse:
TFX SH8050/805, Morse C 230, U-Flex T67
STYREKABEL SSC62
Spiral: 8,0 mm.
Passer i styrebokse:
TFX QC - NFB, U-Flex FC
SSC73 STYREKABEL - ERSTATTET AF SSC62 + 28536
Spiral: 8,0 mm.
Passer i styrebokse:
TFX 806/8350
2 www.columbus-marine.dk
C
D
C
D D D
D
SådAN BRUGES SKEMAET:
VÆLG STYREBOKS A +
B
VÆLG KABEL
C
VÆLG TILBEHØR D
OMSÆTNINGSTABEL STYREKABLER
TELEFLEX TFX KABEL
F5809 = SSC131+28566+28568+28559-85
F5829 = SSC131
F5847 = SSC131
F6829 = SSC62+28536
SSC1300T = SSC131+28566+28568+28559-85
SSC72 = SSC62+281909
SSC73 = SSC62+28536
SSC165 = SSC131+28566+28568+28559-85
SSC1300 SSC131
SSC9200 = SSC62
MORSE TFX KABEL
290929 = SSC131+28566+28568+28559-85
264030 = SSC131
264090 = SSC62+28537
CO315 = SSC131
CO319 = SSC131+28566+28568+28559-85
DO335 = SSC62+28537
ULTRAFLEX TFX KABEL
M47 = SSC62+281909
M58 = SSC131
M66 = SSC62
A
B

TELEFLEX 8050 STYRESYSTEM FOR BÅDE OP TIL 8 M / MAX. 50 HK
MOTORARM
28567
574,00 kr.
FÆSTE HØJ
115 mm 28562
461,00 kr.
STYRERØRSMONTERING
Kabel SSC131
AGTERSPEJLSMONTERING
Kabel SCC131
C
B
OPMåLING AF STYREKABEL
Kablerne leveres i 1 fods intervaller.
Styrerørsmontering: A + B + C + 15 cm.
Ved montering i agterfæste eller motorbrønd:
A + B + C - 15 cm.
FÆSTE BRØND
28563
258,00 kr.
STYRERØR
28566
129,00 kr.
LEDSTYKKE
28568
192,00 kr.
TELEFLEX
www.columbus-marine.dk 3
A
FÆSTE LAV
50 mm 28561
444,00 kr.
STYREBOKS
SH8050 28510
620,00 kr.

TELEFLEX
TELEFLEX 8235 QC STYRESYSTEM FOR BÅDE OP TIL 10 M / MAX. 235 HK
STYRERØRSMONTERING
Kabel SSC62
MOTORARM
28567
574,00 kr.
FÆSTE HØJ
115 mm 28562
461,00 kr.
STYRERØR
28566
129,00 kr.
LEDSTYKKE
28568
192,00 kr.
C
MONT. FLANGE
90 GR. 281902
160,00 kr.
4 www.columbus-marine.dk
B
OPMåLING AF STYREKABEL
Kablerne leveres i 1 fods intervaller.
Styrerørsmontering: A + B + C + 15 cm.
Ved montering i agterfæste eller motorbrønd:
A + B + C - 15 cm.
AGTERSPEJLSMONTERING
Kabel SCC62
FÆSTE BRØND
28563
258,00 kr.
A
FÆSTE LAV
50 mm 28561
444,00 kr.
STYREBOKS
8235 QC 281900
781,00 kr.
STYREBOKS
TELEFLEX
QUICKCONNECT
Letmonteret styreboks.
Styrekablet "klikkes" i
styreboksen.
STYREBOKS
8235QC m/tilt 281911
959,00 kr.
MONTERINGSSÆT
281908
1.428,00 kr.
MONT. FLANGE
20 GR. 281904
164,00 kr.

TELEFLEX 8235 NFB STYRESYSTEM FOR BÅDE OP TIL 10 M / MAX. 235 HK
STYRERØRSMONTERING
Kabel SSC62
MOTORARM
28567
574,00 kr.
FÆSTE HØJ
115 mm 28562
461,00 kr.
C
Opmåling af styrekabel
Kablerne leveres i 1 fods intervaller.
Styrerørsmontering: A + B + C + 15 cm.
Ved montering i agterfæste eller motorbrønd:
A + B + C - 15 cm.
AGTERSPEJLSMONTERING
Kabel SCC62
STYRERØR
28566
129,00 kr.
LEDSTYKKE
28568
192,00 kr.
B
FÆSTE BRØND
28563
258,00 kr.
FÆSTE LAV
50 mm 28561
444,00 kr.
MONT. FLANGE
90 GR. 281906
156,00 kr.
STYREBOKS
NFB 4,2 m/tilt
281912
1.940,00 kr.
A
STYREBOKS NFB 3,0
281905
1.395,00 kr.
TELEFLEX
STYREBOKS
TELEFLEX NFB
(NO FEED BACK)
Kraftig styreboks med
indbygget friktionsbremse,
der absorberer
styrekræfterne fra
motoren.
Styresystemet "låser"
og fastholder kursen.
STYREBOKS
NFB 3,0 m/tilt
281907 1.801,00 kr.
MONTERINGSSÆT
281908
1.428,00 kr.
STYREBOKS NFB 4,2
281910
1.507,00 kr.
www.columbus-marine.dk 5

TELEFLEX
TELEFLEX 8350 STYRESYSTEM FOR BÅDE OP TIL 10 M / MAX. 350 HK
STYRERØRSMONTERING
Kabel SSC62 + adapter 28536
MOTORARM
28567
574,00 kr.
FÆSTE HØJ
115 mm 28562
461,00 kr.
STYRERØR
28566
129,00 kr.
LEDSTYKKE
28568
192,00 kr.
6 www.columbus-marine.dk
C
B
Opmåling af styrekabel
Kablerne leveres i 1 fods intervaller.
Styrerørsmontering: A + B + C + 15 cm.
Ved montering i agterfæste eller motorbrønd:
A + B + C - 15 cm.
AGTERSPEJLSMONTERING
Kabel SCC62 + adapter 28536
FÆSTE BRØND
28563
258,00 kr.
FÆSTE LAV
50 mm 28561
444,00 kr.
STYREBOKS
28573
1.303,00 kr.
TFX 8350
Med den unikke opbygning med 3 planethjul
om centerakslen opleves TFX 8350 næsten
som hydraulikstyring.
A
MONT. FLANGE
20 GR. 28572
287,00 kr.
MONT. FLANGE
90 GR. 28571
287,00 kr.
ADAPTER
SSC62 - TFX8350
28536
243,00 kr.

SÅDAN MÅLES ET STYREKABEL
SSC131 STYREKABEL
Spiral: 6,3 mm.
Slaglængde: 228 mm.
SSC62 STYREKABEL
Spiral: 8,0 mm.
Slaglængde: 228 mm.
Afstanden Y + 50 cm = længde
(Ofte er type + længde præget i kablet)
VARENR. LGd. FOd LGd. CM PRIS
SSC131-06 6 183 1.031,00
SSC131-07 7 213 1.054,00
SSC131-08 8 244 1.076,00
SSC131-09 9 274 1.099,00
SSC131-10 10 305 1.121,00
SSC131-11 11 335 1.144,00
SSC131-12 12 366 1.188,00
SSC131-13 13 396 1.211,00
SSC131-14 14 427 1.233,00
SSC131-15 15 457 1.256,00
VARENR. LGd. FOd LGd. CM PRIS
SSC62-06 6 183 1.192,00
SSC62-07 7 213 1.207,00
SSC62-08 8 244 1.226,00
SSC62-09 9 274 1.247,00
SSC62-10 10 305 1.267,00
SSC62-11 11 335 1.292,00
SSC62-12 12 366 1.337,00
SSC62-13 13 396 1.359,00
SSC62-14 14 427 1.382,00
SSC62-15 15 457 1.461,00
Y
TELEFLEX
VARENR. LGd. FOd LGd. CM PRIS
SSC131-16 16 488 1.278,00
SSC131-17 17 518 1.323,00
SSC131-18 18 549 1.345,00
SSC131-19 19 579 1.368,00
SSC131-20 20 610 1.390,00
SSC131-21 21 640 1.480,00
SSC131-22 22 671 1.525,00
SSC131-23 23 701 1.570,00
SSC131-24 24 732 1.615,00
SSC131-25 25 762 1.704,00
SSC131-26 26 792 1.749,00
VARENR. LGd. FOd LGd. CM PRIS
SSC62-16 16 488 1.497,00
SSC62-17 17 518 1.533,00
SSC62-18 18 549 1.569,00
SSC62-19 19 579 1.605,00
SSC62-20 20 610 1.641,00
SSC62-21 21 640 1.723,00
SSC62-22 22 671 1.770,00
SSC62-23 23 701 1.818,00
SSC62-24 24 732 1.875,00
SSC62-25 25 762 1.961,00
SSC62-26 26 792 2.008,00
www.columbus-marine.dk 7

TELEFLEX
TELEFLEX TANdSTANGSSTYRING
SSC134 STYREKABEL
VARENR. LGd. FOd LGd. CM PRIS
SSC134-12 12 366 1.700,00
SSC134-13 13 396 1.728,00
SSC134-14 14 427 1.757,00
SSC134-15 15 457 1.786,00
SSC134-16 16 488 1.815,00
SSC134-17 17 518 1.844,00
SSC134-18 18 549 1.872,00
SSC134-19 19 579 1.901,00
SSC134-20 20 610 1.930,00
STYREBOKS STD. MONT.SÆT TIL 281919
VARENR. PRIS
281919 683,00
8 www.columbus-marine.dk
VARENR. PRIS
281920 171,00
STYREBOKS M. TILT MONT.SÆT TIL 281922
VARENR. PRIS
281922 1.098,00
STYREBOKS NFB MONT.SÆT TIL 281924
VARENR. PRIS
281924 1.791,00
SSC124 STYREKABEL
VARENR. PRIS
281908 1.428,00
VARENR. PRIS
281925 216,00
VARENR. LGd. FOd LGd. CM PRIS
SSC124-12 12 366 1.632,00
SSC124-13 13 396 1.661,00
SSC124-14 14 427 1.690,00
SSC124-15 15 457 1.719,00
SSC124-16 16 488 1.747,00
SSC124-17 17 518 1.776,00
SSC124-18 18 549 1.805,00
SSC124-19 19 579 1.834,00
SSC124-20 20 610 1.863,00
Dette kabel er til ældre installationer. Der kan ikke
leveres styrebokse til dette kabel (brug SSC134 + boks).

MAXI 95 STYRESYSTEM
Komplet mekanisk styresystem til Maxi 95 sejlbåde udstyret
med Morse-styring.
Systemet består af styreboks med friktionsbremse og
kædehjul, kæde og styrekabler.
Kablerne monteres i eksisterende holdere og rorkvadrant.
VARENR. PRIS
MAXI95 18.995,00
TILBEHØR
VARENR. BESKRIVELSE PRIS
28564 Kugleled, std. 209,00
28565 Kugleled m/lynkobling 209,00
28559-85 Kugle, grove riller 79,00
28557 Parallelarm for to motorer 827,00
28536 Adapter, SSC62 - TFX 8350 243,00
28537 Adapter, SSC62 - Morse D290 243,00
281909
1
Adapter for kabelmontering
i venstre side på QC-styrebokse
2
PRO TRIM
Passer til Teleflex, Seastar, Baystar styresystemer.
Pro Trim giver dig muligheden for at manøvrere
motorens trim/tilt, bovpropeller eller trimplan, og
samtidig holde i rattet.
Findes med et eller to manøvregreb.
VARENR. BESKRIVELSE PRIS
110,00 7
281913 Et greb 748,00
281914 To greb 1.377,00
1
2
3
4
5
6
3
5
4
PT1000P
PT2000P
TELEFLEX
www.columbus-marine.dk 9
6
7

TELEFLEX
OFFSHORE RAT I RF.ST.
Blødt greb i sort pvc.
VARENR. dIA. MM. PRIS
28507 320 643,00
28508 360 665,00
28509 400 842,00
SPORTSRAT M/SORT "LÆDER"
Type Falcon.
VARENR. dIA. MM. PRIS
28505 340 690,00
ALLE RAT LEVERES KOMPLET MEd 3/4" STd.KONUS.
Passer til de fleste styresystemer.
PLASTRAT
10 www.columbus-marine.dk
VARENR. FARVE dIA. MM. PRIS
28502 HVID 350 243,00
28504 SORT 350 237,00
SPORTSRAT I EKSKLUSIV UDFØRELSE
Krans i lakeret mahoghi.
VARENR. dIA. MM. PRIS
28506 360 2.103,00

EVOLUTION SILVER
VARENR. dIA. MM. PRIS
28490 350 1.750,00
RAT I RUSTFRIT STÅL MED POLYURETHANE
VARENR. FARVE dIA. MM. PRIS
28497 Hvid 350 736,00
ALLE RAT LEVERES KOMPLET MEd 3/4" STd.KONUS.
Passer til de fleste styresystemer.
RAT I RUSTFRIT STÅL MED POLYURETHANE
VARENR. FARVE dIA. MM. PRIS
TELEFLEX
28495 Sort 350 669,00
RAT I RUSTFRIT STÅL MED POLYURETHANE
VARENR. FARVE dIA. MM. PRIS
28496 Grå 350 669,00
www.columbus-marine.dk 11

TELEFLEX
KNAGERAT I TEAK
VARENR. dIA. MM. PRIS
28482 350 1.628,00
28483 400 1.730,00
28484 450 2.126,00
28485 500 2.292,00
28486 600 2.411,00
KNAGERET I MAHOGNI MED
KRANS OG MESSINGRING
VARENR. dIA. MM. PRIS
28526 400 1.980,00
28528 500 2.301,00
28530 600 2.586,00
KNAGERAT I TEAK MED
MESSINGRING
VARENR. dIA. MM. PRIS
28515 350 1.371,00
28517 450 1.742,00
KNAGERET I TEAK MED KRANS
VARENR. dIA. MM. PRIS
28478 400 2.379,00
28479 450 2.658,00
28480 500 2.870,00
28481 600 3.250,00
ALLE RAT LEVERES KOMPLET MEd 3/4" STd.KONUS.
Passer til de fleste styresystemer.
12 www.columbus-marine.dk
KNAGERET I TEAK MED
KRANS OG MESSINGRING
VARENR. dIA. MM. PRIS
28520 400 2.228,00
28522 500 2.588,00
28524 600 2.909,00
RAT I RF.ST. MED TEAK
VARENR. dIA. MM. PRIS
28492 450 3.008,00

MEKANISK GAS/GEAR
Teleflex
Marine er absolut foran og tilbyder det bredeste program, når det handler om mekanisk gas/gearkontrol.
På de følgende sider finder du et stort antal varianter i både sidemonterede og topbetjente gas/gearbokse.
Et gas/gearkabel kan umiddelbart godt minde om en standard hyldevare. Teleflex Marine tilbyder både
standardkabler, som den type man ”altid” har brugt. Men nu vinder Teleflex Extreme kabler mere og mere
frem. Et kabel der med en speciel indvendig opbygning har en meget lille friktion, der i praksis betyder en
meget bedre kontrol af din motor. Spørg din Teleflex Marine forhandler om nærmere information.
Du finder yderligere oplysninger på www.columbus-marine.dk

TELEFLEX
GAS-/GEARBOKSE
700/SS
Sidemonteret etgrebsboks
med sejlbådshåndtag.
Kabler: 2 stk.
CC330/CCX633.
CH2850
VARENR. PRIS
281603 1.630,00
Sidemonteret boks til
sejl- eller motorbåde
Håndtag i rf.st.
Kabler: 2 stk.
CC330/CCX633.
VARENR. PRIS
281645 2.094,00
CH2800
Samme boks med trimkontakt
i håndtag.
VARENR. PRIS
281644 2.703,00
Alle bokse leveres uden kabler ... alle bokse leveres uden kabler ... alle bokse leveres uden kabler ...
14 www.columbus-marine.dk
700/SM
Sidemonteret etgrebsboks
med motorbådshåndtag.
Kabler: 2 stk.
CC330/CX633.
VARENR. PRIS
281602 1.770,00
700 SMT
Samme boks med trimkontakt
i håndtaget.
VARENR. PRIS
281607 2.449,00
700 SMLT
Samme boks med lås/
trimkontakt i håndtaget.
VARENR. PRIS
281608 2.887,00
B0011
Sidemonteret gasregulering.
Kabel: 1 stk. CC342.
VARENR. PRIS
281723 410,00

GAS-/GEARBOKSE
CH4481
Topmonteret til gas og
gear. En funktion pr. hånd-
tag. Kabler: 2 stk.
CC330/CCX633.
VARENR. PRIS
281642 4.820,00
700/SO
Sidemonteret etgrebsboks
til påhængsmotor.
Kabler: 2 stk.
CC330/CCX633.
VARENR. PRIS
281599 1.764,00
700/SOT
Samme boks med
trimkontakt i håndtag.
VARENR. PRIS
281604 2.759,00
CH5600
Topmonteret til gas og
gear. En funktion pr. hånd-
tag. Hus og håndtag i
rf.st. Kabler: 2 stk.
CC330/CCX633.
VARENR. PRIS
281609 4.627,00
SL3
Sidemonteret etgrebsboks
til påhængsmotor.
Forsynet med neutralkontakt,
der forhindrer at
motoren starter i gear.
Kabler: 2 stk.
CC330/CCX633/
MERC./MAR./OMC.
VARENR. PRIS
281625 2.337,00
SL3 M/TRIM
Samme boks med trimkontakt
i håndtag.
VARENR. PRIS
281626 3.020,00
TELEFLEX
SL3 M/TRIM/TILT
Samme boks med tilt/
trimkontakt i håndtaget.
VARENR. PRIS
281627 5.209,00
Alle bokse leveres uden kabler ... alle bokse leveres uden kabler ... alle bokse leveres uden kabler ...
www.columbus-marine.dk 15

TELEFLEX
GAS-/GEARBOKSE
MT 3 ENKELT
Topmonteret etgrebsboks
til én motor. Hus og håndtag
i forkromet bronze.
Kabler: 2 stk.
CC330/CCX633.
VARENR. PRIS
281620 2.639,00
TILBEHØR
Kabelkit til F403 kabel.
VARENR. PRIS
281621 898,00
700/TS ENKELT
Topmonteret etgrebsboks
for én motor. Hus og håndtag
i plast og metal.
Kabler: 2 stk.
CC330/CCX633.
VARENR. PRIS
281600 2.015,00
700/TST
Samme boks med trimkontakt
i håndtaget.
VARENR. PRIS
700 TSLT
281605 2.577,00
Samme boks med lås/
trim i håndtaget.
VARENR. PRIS
281606 3.694,00
Alle bokse leveres uden kabler ... alle bokse leveres uden kabler ... alle bokse leveres uden kabler ...
16 www.columbus-marine.dk
MT 3 DOBBELT
Topmonteret etgrebsboks
til to motorer. Hus og håndtag
i forkromet bronze.
Kabler: 4 stk.
CC330/CCX633.
VARENR. PRIS
281622 5.564,00
700T
Trollingkontrol. Bruges til
regulering af trollingventil
på hydrauliske gear.
Kabler: 1 stk.
CC330/CCX633.
VARENR. PRIS
281648 1.793,00
700/TD DOBBELT
Topmonteret etgrebsboks
for to motorer.
Hus og håndtag i plast
og metal.
Kabler: 4 stk.
CC330/CCX633.
VARENR. PRIS
281601 3.952,00

GAS-/GEARBOKSE
SL3 ENKELT
Topmonteret etgrebsboks
for én motor. Forsynet
med neutralkontakt, der
forhindrer at motoren
kan startes i gear.
Kabler: 2 stk.
CC330/CCX633/
MERC./MAR./OMC.
VARENR. PRIS
281629 2.881,00
SL3 ENKELT
M/TRIM
Samme boks med trimkontakt
i håndtaget.
VARENR. PRIS
281630 3.079,00
SL3 DOBBELT
Topmonteret etgrebsboks
til to motorer. Forsynet
med neutralkontakt,
der forhindrer at motoren
kan startes i gear.
Kabler: 4 stk.
CC330/CCX633/
MERC./MAR./OMC.
VARENR. PRIS
281635 5.281,00
SL3 ENKELT
MED TRIM/TILT
Samme boks med trim/
tiltkontakt i håndtaget.
VARENR. PRIS
281631 3.287,00
SL3 DOBBELT
M/TRIM OG TILT
Samme boks med tilt/
trimkontakt i håndtaget.
VARENR. PRIS
281636 6.217,00
TELEFLEX
SINGLE S ENKELT
Topmonteret boks med
én funktion til gear eller
gas. Forsynet med friktionsbremse.
Hus og håndtag
i forkromet bronze.
Kabel: 1 stk.
CC330/CCX633.
VARENR. PRIS
281639 2.948,00
SINGLE S DOBBELT
Topmonteret boks med
én funktion pr. håndtag.
Forsynet med friktionsbremse.
Hus og håndtag
i forkromet bronze.
Kabel: 2 stk.
CC330/CCX633
VARENR. PRIS
281640 3.580,00
GEARREGULERING
Gearregulering til ældre
mekaniske gear.
Kabel: CC681.
VARENR. PRIS
D0002 1.636,00
Alle bokse leveres uden kabler ... alle bokse leveres uden kabler ... alle bokse leveres uden kabler ...
www.columbus-marine.dk 17

TELEFLEX
GAS-/GEARBOKSE
CH1700
18 www.columbus-marine.dk
CH7500
Topmonteret ergonomisk enhåndsregulering.
Leveres med sort og krom dækplade
VARENR. BESKRIVELSE PRIS
281660 Sort/krom, standard 2.248,00
281661 Sort/krom med trimfunktion 2.454,00
281662 Sort/krom med trim- og tiltfunktion 2.722,00
Kabler: 2 stk. CC330/CCX633/MERC./MAR./OMC.
Sidemonteret ergonomisk enhåndsregulering.
Leveres med sort og krom dækplade.
VARENR. BESKRIVELSE PRIS
281650 Sort/krom, standard 2.373,00
281651 Sort/krom med trimfunktion 2.581,00
281652 Sort/krom med trim- og tiltfunktion 2.813,00
Kabler: 2 stk. CC330/CCX633/MERC./MAR./OMC.
CH7800
Topmonteret dobbelt regulering.
Leveres med sort og krom dækplade.
VARENR. BESKRIVELSE PRIS
281670 Sort/krom, standard 5.250,00
281671 Sort/krom med trimfunktion 5.788,00
281672 Sort/krom med trim- og tiltfunktion 6.100,00
Kabler: 2 stk. CC330/CCX633/MERC./MAR./OMC.
Alle bokse leveres uden kabler ... alle bokse leveres uden kabler ... alle bokse leveres uden kabler ...

RESERVEdELE Teleflex BOKSE
700/SS
Mont.sæt bestående
af håndtag, plade
og rød knap.
VARENR. PRIS
281613 590,00
700/TS
Mont.sæt bestående
af håndtag og dæksel.
VARENR. PRIS
281610 967,00
B700
Standard mekanisme
monteret i alle 700 serie
TFX bokse.
VARENR. PRIS
281615 1.130,00
dIVERSE dELE
SORT KUGLE MT3
VARENR. PRIS
281624 84,00
RØD KUGLE MT3
VARENR. PRIS
281623 84,00
RØD KNAP 700
VARENR. PRIS
281618 9,00
SORT KNAP 700
VARENR. PRIS
281617 40,00
KABEL KONNEKTOR 700
VARENR. PRIS
281705 75,00
700/SM
Mont.sæt bestående
af håndtag, plade
og sort knap.
VARENR. PRIS
281612 681,00
700/TD
Mont.sæt bestående
af håndtag og dæksel.
VARENR. PRIS
281611 1.909,00
NEUTRAL KONTAKT
Som ekstratilbehør kan TFX 700
mekanismen udstyres med en
kontakt, der forhindrer motorstart
med indkoblet gear.
VARENR. PRIS
281680 266,00
HåNdTAG MEd TRIM
700 SMT
VARENR. PRIS
281614 1.435,00
700 TST
VARENR. PRIS
281616 1.435,00
TELEFLEX
www.columbus-marine.dk 19

TELEFLEX
dS-UNIT
DS-UNIT (Dual station) er nødvendig i både med dobbelte manøvrepladser.
De 2 kontrolbokses bevægelser overføres til et kabel.
Til både med 2 motorer kræves 2 x 2 DS-UNIT.
DS-UNIT
VARENR. dS-UNIT PRIS
281733 Gear/Gas 1.200,00
281734 Gas (trækkende) 469,00
281733
281734
DS-UNIT
med omskifter til låsning af den ikke benyttede kontrol.
VARENR. dS-UNIT PRIS
281760 Gas 1.550,00
281761 Gear ( kan kun bruges med 281762 ) 1.342,00
281762 Låsehåndtag ( kan kun bruges med 281761 ) 888,00
281762
281761
281760
20 www.columbus-marine.dk
281734
281760
281761
281762
281733

SÅDAN MÅLER DU DINE KONTROLKABLER ...
LÆNGDE
TELEFLEX
Kablerne leveres i færdige længder. Afrund altid opad til nærmeste tilgængelige længde. Forsøg at undgå
unødige knæk på kabler, da det giver unødig friktion.
OMSÆTNINGSTABEL GAS/GEARKABLER
TELEFLEX TELEFLEX KABEL
CC172 = CC330
CC2300 = CC330
CC3300 = CC330
CC633 = CCX633
CC635 = CCX179
CC679 = CCX189
D400 = CC681
F7010 = CC343
F27110 = CC342
MORSE TELEFLEX KABEL
33C = CC330
43C = F403
A0452 = CC342
CC330 GAS/GEARKABEL
Standard kontrolkabel til gas og gear. Kraftig yderbelægning gør dette kabel velegnet
til indenbordsmotorer og installationer, hvor der kræves lange kabler.
Slaglængde: 75 mm. Massiv indertråd i rustfrit stål.
Gevind: 10/32" UNF (5 mm). Mindste bøjningsradius: 200 mm.
VARENR.
LGd.
FOd
LGd.
CM
PRIS
CC330-03 3 92 246,00
CC330-04 4 112 255,00
CC330-05 5 153 263,00
CC330-06 6 183 271,00
CC330-07 7 213 279,00
CC330-08 8 244 288,00
CC330-09 9 274 296,00
CC330-10 10 305 304,00
VARENR.
LGd.
FOd
LGd.
CM
PRIS
CC330-11 11 335 312,00
CC330-12 12 366 321,00
CC330-13 13 396 329,00
CC330-14 14 427 337,00
CC330-15 15 457 346,00
CC330-16 16 488 354,00
CC330-17 17 518 362,00
CC330-18 18 549 370,00
ULTRAFLEX TELEFLEX KABEL
B14 = CC343
C2 = CC330
C5 = CC179
C8 = CC330
C14 = CC205
C36 = CC189
CM0 = CCX633
CM05 = CCX179
VARENR.
LGd.
FOd
LGd.
CM
PRIS
CC330-19 19 579 379,00
CC330-20 20 610 395,00
CC330-21 21 640 412,00
CC330-22 22 671 428,00
CC330-23 23 701 445,00
CC330-24 24 732 461,00
www.columbus-marine.dk 21

TELEFLEX
CCX633 EXTREME GAS/GEARKABEL
De-luxe kontrolkabel hvor inderwiren er nylonovertrukket. Dette medfører mærkbart
mindre friktion, både ved korte og meget lange kabellængder.
Slaglængde: 75 mm. Flertrådet inderwire i rustfrit stål.
Gevind: 10/32" UNF (5 mm). Mindste bøjningsradius: 100 mm.
VARENR.
LGd.
FOd
LGd.
CM
F403 GAS/GEARKABEL
PRIS
CCX633-06 6 183 367,00
CCX633-07 7 213 379,00
CCX633-08 8 244 391,00
CCX633-09 9 274 402,00
CCX633-10 10 305 414,00
CCX633-11 11 335 426,00
CCX633-12 12 366 438,00
CCX633-13 13 396 450,00
CCX633-14 14 427 462,00
CCX633-15 15 457 474,00
Kraftigt kontrolkabel til gas og gear. Til installationer hvor der kræves et kraftigt
kabel fx på erhvervsbåde.
Slaglængde: 75 mm. Flertrådet inderwire i rustfrit stål.
Gevind: 1/4" UNF (6 mm). Mindste bøjningsradius: 200 mm.
VARENR. LÆNGdE CM PRIS
F403-0100 100 764,00
F403-0125 125 776,00
F403-0175 175 789,00
F403-0200 200 810,00
F403-0225 225 810,00
F403-0250 250 831,00
F403-0275 275 852,00
F403-0300 300 873,00
F403-0325 325 893,00
F403-0350 350 914,00
F403-0375 375 926,00
F403-0400 400 935,00
F403-0425 425 955,00
VARENR.
LGd.
FOd
LGd.
CM
VARENR. LÆNGdE CM PRIS
F403-0450 450 976,00
F403-0475 475 997,00
F403-0500 500 1.017,00
F403-0550 550 1.038,00
F403-0575 575 1.060,00
F403-0600 600 1.080,00
F403-0625 625 1.088,00
F403-0650 650 1.101,00
F403-0675 675 1.121,00
F403-0700 700 1.142,00
F403-0725 725 1.163,00
F403-0750 750 1.184,00
F403-0775 775 1.195,00
22 www.columbus-marine.dk
PRIS
CCX633-16 16 488 485,00
CCX633-17 17 518 497,00
CCX633-18 18 549 509,00
CCX633-19 19 579 521,00
CCX633-20 20 610 533,00
CCX633-22 22 671 557,00
CCX633-24 24 732 580,00
CCX633-26 26 792 644,00
CCX633-28 28 853 692,00
CCX633-30 30 914 741,00
VARENR.
LGd.
FOd
LGd.
CM
PRIS
CCX633-32 32 975 912,00
CCX633-34 34 1036 1.018,00
CCX633-36 36 1097 1.123,00
CCX633-38 38 1158 1.229,00
CCX633-40 40 1219 1.335,00
CCX633-42 42 1280 1.440,00
CCX633-44 44 1341 1.546,00
CCX633-46 46 1402 1.652,00
CCX633-48 48 1463 1.757,00
CCX633-50 50 1524 1.863,00
VARENR. LÆNGdE CM PRIS
F403-0800 800 1.205,00
F403-0825 825 1.229,00
F403-0850 850 1.246,00
F403-0875 875 1.271,00
F403-0900 900 1.288,00
F403-0925 925 1.475,00
F403-0975 975 1.547,00
F403-1050 1050 1.641,00
F403-1100 1100 1.735,00
F403-1150 1150 1.829,00
F403-1200 1200 1.923,00
F403-1250 1250 1.970,00
F403-1300 1300 2.064,00

CC179 MERCURY/MARINER GAS/GEARKABEL – GENERATION I
Kontrolkabel til gas og gear. Passer udelukkende til Mercury motorer monteret med original
Quicksilver gas/gearboks.
Slaglængde: 75 mm. Massiv indertråd. Mindste bøjningsradius: 175 mm.
VARENR.
LGd.
FOd
LGd.
CM
PRIS
CC179-05 5 152 218,00
CC179-06 6 183 219,00
CC179-07 7 213 224,00
CC179-08 8 244 228,00
CC179-09 9 274 233,00
CC179-10 10 305 238,00
CCX179 MERCURY/MARINER EXTREME GAS/GEARKABEL – GENERATION I
Passer udelukkende til Mercury motorer monteret med original Quicksilver gas/gearboks.
CM5. De-luxe kontrolkabel hvor inderwiren er nylonovertrukket.
Dette medfører mærkbart mindre friktion både ved korte og meget lange kabellængder.
Slaglængde: 75 mm. Flertrådet inderwire i rustfrit stål.
Mindste bøjningsradius: 100 mm.
VARENR.
LGd.
FOd
LGd.
CM
PRIS
CCX179-06 6 183 376,00
CCX179-07 7 213 388,00
CCX179-08 8 244 400,00
CCX179-09 9 274 413,00
CCX179-10 10 305 425,00
VARENR.
LGd.
FOd
LGd.
CM
PRIS
CC179-11 11 335 248,00
CC179-12 12 366 260,00
CC179-13 13 396 271,00
CC179-14 14 427 282,00
CC179-15 15 457 293,00
CC179-16 16 488 302,00
VARENR.
LGd.
FOd
LGd.
CM
PRIS
CCX179-11 11 335 437,00
CCX179-12 12 366 449,00
CCX179-13 13 396 461,00
CCX179-14 14 427 473,00
CCX179-15 15 457 485,00
VARENR.
LGd.
FOd
LGd.
CM
TELEFLEX
PRIS
CC179-17 17 518 312,00
CC179-18 18 549 320,00
CC179-19 19 579 330,00
CC179-20 20 610 338,00
VARENR.
LGd.
FOd
LGd.
CM
PRIS
CCX179-16 16 488 498,00
CCX179-17 17 518 510,00
CCX179-18 18 549 522,00
CCX179-19 19 579 534,00
CCX179-20 20 610 546,00
www.columbus-marine.dk 23

TELEFLEX
CC189 MERCURY/MARINER GAS/GEARKABEL – GENERATION II
Passer udelukkende til Mercury motorer monteret med original Quicksilver gas/gearboks.
Slaglængde: 75 mm. Massiv indertråd. Mindste bøjningsradius: 175 mm.
VARENR.
LGd.
FOd
LGd.
CM
PRIS
CC189-05 5 152 257,00
CC189-06 6 183 265,00
CC189-07 7 213 274,00
CC189-08 8 244 282,00
CC189-09 9 274 291,00
CC189-10 10 305 304,00
CCX189 MERCURY/MARINER EXTREME GAS/GEARKABEL – GENERATION II
Passer udelukkende til Mercury motorer monteret med original Quicksilver gas/gearboks.
De-luxe kontrolkabel hvor inderwiren er nylonovertrukket. Dette medfører mærkbart mindre friktion både ved
korte og meget lange kabellængder. Slaglængde: 75 mm. Flertrådet inderwire i rustfrit stål. Mindste bøjningsradius:
100 mm.
VARENR.
LGd.
FOd
LGd.
CM
PRIS
CCX189-06 6 183 376,00
CCX189-07 7 213 410,00
CCX189-08 8 244 423,00
CCX189-09 9 274 436,00
CCX189-10 10 305 449,00
VARENR.
LGd.
FOd
LGd.
CM
24 www.columbus-marine.dk
PRIS
CC189-11 11 335 310,00
CC189-12 12 366 316,00
CC189-13 13 396 322,00
CC189-14 14 427 327,00
CC189-15 15 457 333,00
CC189-16 16 488 339,00
VARENR.
LGd.
FOd
LGd.
CM
PRIS
CCX189-11 11 335 461,00
CCX189-12 12 366 474,00
CCX189-13 13 396 487,00
CCX189-14 14 427 500,00
CCX189-15 15 457 513,00
VARENR.
LGd.
FOd
LGd.
CM
PRIS
CC189-17 17 518 345,00
CC189-18 18 549 350,00
CC189-19 19 579 356,00
CC189-20 20 610 362,00
VARENR.
LGd.
FOd
LGd.
CM
PRIS
CCX189-16 16 488 526,00
CCX189-17 17 518 537,00
CCX189-18 18 549 551,00
CCX189-19 19 579 564,00
CCX189-20 20 610 577,00

CC205 OMC GAS/GEARKABEL
TELEFLEX
Kontrolkabel til gas og gear. Passer udelukkende til OMC’s motorer monteret med original OMC gas/gearboks.
Slaglængde: 75 mm. Massiv indertråd. Mindste bøjningsradius: 175 mm.
VARENR.
LGd.
FOd
CC342 GASKABEL
LGd.
CM
PRIS
CC205-05 5 152 222,00
CC205-06 6 183 229,00
CC205-07 7 213 234,00
CC205-08 8 244 238,00
CC205-09 9 274 243,00
CC205-10 10 305 247,00
Slaglængde: 75 mm. Massiv indertråd. Gevind: 10/32" UNF (5 mm). Mindste bøjningsradius: 175 mm.
VARENR.
LGd.
FOd
LGd.
CM
PRIS
CC342-06 6 183 532,00
CC342-07 7 213 544,00
CC342-08 8 244 556,00
CC342-09 9 274 567,00
VARENR.
LGd.
FOd
LGd.
CM
PRIS
CC205-11 11 335 254,00
CC205-12 12 366 261,00
CC205-13 13 396 267,00
CC205-14 14 427 274,00
CC205-15 15 457 281,00
CC205-16 16 488 287,00
VARENR.
LGd.
FOd
LGd..
CM
PRIS
CC342-10 10 305 579,00
CC342-11 11 335 590,00
CC342-12 12 366 602,00
CC342-13 13 396 613,00
VARENR.
LGd.
FOd
LGd.
CM
PRIS
CC205-17 17 518 294,00
CC205-18 18 549 301,00
CC205-19 19 579 307,00
CC205-20 20 610 314,00
VARENR.
LGd.
FOd
LGd.
CM
PRIS
CC342-14 14 427 625,00
CC342-15 15 457 637,00
CC342-16 16 488 648,00
CC342-17 17 518 660,00
www.columbus-marine.dk 25

TELEFLEX
CC681 GEARKABEL
Kraftigt reguleringskabel. Max. slaglængde: 150 mm. Mindste bøjningsradius: 250 mm.
VARENR.
STOPKABEL CC343
Massiv indertråd. Mindste bøjningsradius: 175 mm. Kablet kan afkortes. Leveres med T-håndtag.
TRÅDSTOP
LGd.
FOd
VARENR. PRIS
281727 40,00
LGd.
CM
ENDESTYKKE STOPKABEL
PRIS
CC681-06 6 183 1.574,00
CC681-07 7 213 1.609,00
CC681-08 8 244 1.644,00
CC681-09 9 274 1.678,00
VARENR.
LGd.
FOd
LGd.
CM
PRIS
CC343-10 10 305 357,00
CC343-15 15 457 398,00
TILBEHØR TIL STOPKABEL
VARENR. BESKRIVELSE PRIS
281730 Gevind M8 98,00
HÅNDTAG
VARENR. KABEL PRIS
281619 F7010 223,00
281724 CC343 289,00
VARENR.
LGd.
FOd
LGd.
CM
26 www.columbus-marine.dk
PRIS
CC681-10 10 305 1.713,00
CC681-11 11 335 1.748,00
CC681-12 12 366 1.783,00
CC681-13 13 396 1.817,00
VARENR.
LGd.
FOd
LGd.
CM
PRIS
CC343-20 20 610 440,00
CC343-25 25 762 481,00
VARENR.
TERNING/TRÅDSTOP
VARENR. PRIS
281728 197,00
KONSOL STOPKABEL
VARENR. PRIS
281729 255,00
LGd.
FOd
LGd.
CM
PRIS
CC681-14 14 427 1.852,00
CC681-15 15 457 1.887,00
CC681-16 16 488 1.921,00
CC681-17 17 518 1.956,00
VARENR.
LGd.
FOd
LGd.
CM
PRIS
CC343-30 30 915 564,00
CC343-40 40 1220 730,00

TILBEHØR TIL GAS/GEAR-KABLER
SADELFÆSTE
VARENR. KABEL PRIS
281702 CC330/CCX633 46,00
281712 F403 60,00
GAFFEL
VARENR. GEVINd PRIS
281701 M5 30,00
281714 1/4-28 141,00
KONSOL
VARENR. PRIS
281704 124,00
KABELKIT
VARENR. MOTOR PRIS
281715 1 Mercury/Mariner 239,00
281716 2
OMC 225,00
1
2
VIBRATIONSDÆMPER
VARENR. KABEL PRIS
281710 CC330/CCX633 223,00
281722 F403 289,00
KABELØJE
VARENR. GEVINd PRIS
281708 M5 49,00
281699 1/4-28 162,00
KUGLELED – LYNKOBLING
VARENR. A B PRIS
281709 M5 M5 144,00
281717 M5 M6 137,00
281713 1/4-28 M6 144,00
281711 M5 M5 94,00
281721 1/4-28 M8 132,00
KABELKIT MERC/MAR
Ændrer std-kabler til Merc/Mar boks
VARENR. PRIS
281726 124,00
TELEFLEX
www.columbus-marine.dk 27
A
A
B
B

TELEFLEX
GENNEMFØRINGER/KABELMANCHETTER
VARENR. dIA. MM. PRIS
28550 164 52,00
VARENR. dIA. MM. PRIS
28552 74 29,00
VARENR. dIA. MM. PRIS
28554 98 38,00
VARENR. dIA. MM. PRIS
28556 105 57,00
28 www.columbus-marine.dk
VARENR. dIA. MM. PRIS
28551 74 29,00
VARENR. dIA. MM. PRIS
28553 118 34,00
VARENR. dIA. MM. PRIS
28555 98 36,00
VARENR. dIA. MM. PRIS
28569 140 91,00

i6300
ELEKTRONISK - CANBUS - NMEA2000
Teleflex Marine tilbyder elektroniske gas/gearsystemer. Det er ikke kun erhvervsbåde, der anvender sådanne
systemer, flere og flere lystbåde fabriksmonteres med dette avancerede udstyr.
Systemerne kan udmærket eftermonteres. Både med meget lange gas/gearkabler, to motorer og/eller to styrepladser
kan få stor glæde og komfort ved at montere et elektronisk gas/gearsystem.
Kontakt Columbus Marine A/S eller nærmeste forhandler for yderligere information.

TELEFLEX
TELEFLEX ELEKTRONISK GAS/GEAR-REGULERING
i6300
i6300 giver præcis regulering af bådens gear- og gasfunktioner takket være Teleflex’s effektive og robuste
"Shift og Throttle Actuators" – præcisionsregulatorer, der kan bruges på 12 V- eller 24 V-systemer.
Aktuatorerne er forbundet til regulatorsystemet med en enkelt canbus-kabel, der giver hurtig og nem installation.
Med et enkelt lille kabel, der forbinder alle regulatorstationer til de smarte præcisionsaktuatorer, er der ikke
længere behov for tunge, komplicerede ledningsnet.
Alle i6300 systemkits leveres med alle de nødvendige komponenter til et anlæg, herunder el-kabler, el-modul
og netværkskabel.
• Velegnet til alle motorer med mekanisk gas-/gear-regulering.
• Single, twin, triple og quad motorkombinationer.
• Indenbordsmotorer, IO-motorer og påhængsmotorer.
• Ubegrænset antal ekstra stationer.
PRISEKSEMPLER
STYRESTEdER MOTORER PRIS
1 1 34.281,00
2 1 45.727,00
1 2 57.577,00
2 2 69.459,00
CANBUS
NMEA 2000
KONTAKT DIN LOKALE FORHANDLER FOR MERE INFORMATION!
30 www.columbus-marine.dk
