Hermed følger 8 billeder, der viser Reed-kontakten og den mulige anvendelse af den i forbindelse med
Modeljernbane, - og ikke mindst Spor-N.

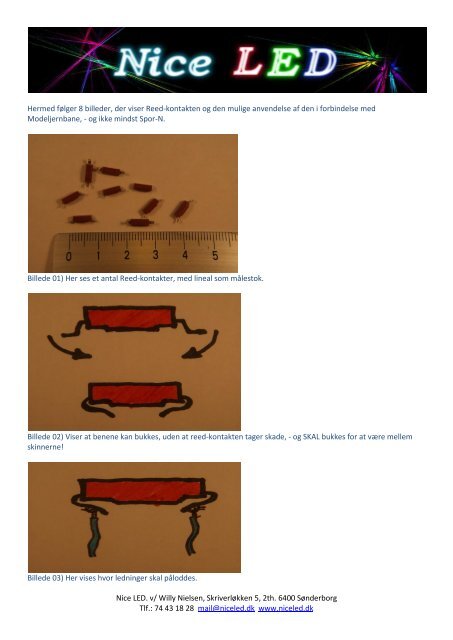

Billede 01) Her ses et antal Reed-kontakter, med lineal som målestok.
Billede 02) Viser at benene kan bukkes, uden at reed-kontakten tager skade, - og SKAL bukkes for at være mellem
skinnerne!
Billede 03) Her vises hvor ledninger skal påloddes.
Nice LED. v/ Willy Nielsen, Skriverløkken 5, 2th. 6400 Sønderborg
Tlf.: 74 43 18 28 mail@niceled.dk www.niceled.dk

Billede 04) Her ses 3 Reed-kontakter, een der er som oprindelig, een der har indbøjede ben, og endelig een, der har
påloddede ledninger.
Billede 05) Viser et tegnet snit af en skinne, ovenpå bundplade, hvor der er boret 2 huller til ledningerne.
Billede 06) Viser en Fleischmann Piccolo skinne, hvor en svelle er skåret væk med kniv, således at Reed-kontakten
erstatter svellen!
Nice LED. v/ Willy Nielsen, Skriverløkken 5, 2th. 6400 Sønderborg
Tlf.: 74 43 18 28 mail@niceled.dk www.niceled.dk

Billede 07) Her ses præcist det samme med en Skinne uden ballast, - her vist med en Arnold skinne, - hvor Reedkontakten
erstatter svellen.
Billede 08) Viser en banegårdsudkørsel, hvor Reed-kontakten anvendes til at sætte udkørselssignalet på rødt. Reedkontakten
er efter montering malet i samme farve som svellen, og er helt skjult!
Venlig hilsen
Leif Mikkelsen
Nice LED siger tak til Leif for billeder og vejledning
