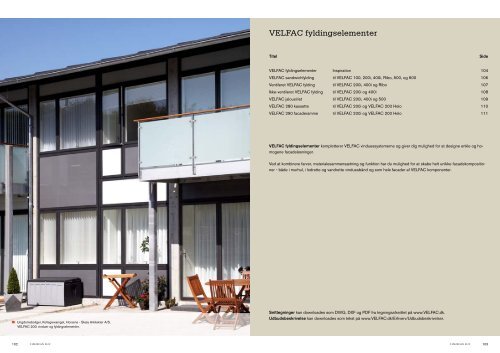

Ungdomsboliger, Kollegievænget, Horsens - Skala Arkitekter A/S.<br />
<strong>VELFAC</strong> 200i vinduer og <strong>fyldingselementer</strong>.<br />
<strong>VELFAC</strong> <strong>fyldingselementer</strong><br />
Titel Side<br />
<strong>VELFAC</strong> <strong>fyldingselementer</strong> Inspiration 104<br />
<strong>VELFAC</strong> sandwichfylding til <strong>VELFAC</strong> 100, 200i, 400i, Ribo, 500, og 600 106<br />
Ventileret <strong>VELFAC</strong> fylding til <strong>VELFAC</strong> 200i, 400i og Ribo 107<br />
Ikke-ventileret <strong>VELFAC</strong> fylding til <strong>VELFAC</strong> 200i og 400i 108<br />
<strong>VELFAC</strong> jalousirist til <strong>VELFAC</strong> 200i, 400i og 500 109<br />
<strong>VELFAC</strong> 280 kassette til <strong>VELFAC</strong> 200i og <strong>VELFAC</strong> 200 Helo 110<br />
<strong>VELFAC</strong> 290 facaderamme til <strong>VELFAC</strong> 200i og <strong>VELFAC</strong> 200 Helo 111<br />
<strong>VELFAC</strong> <strong>fyldingselementer</strong> kompletterer <strong>VELFAC</strong> vinduessystemerne og giver dig mulighed for at designe enkle og homogene<br />
facadeløsninger.<br />
Ved at kombinere farver, materialesammensætning og funktion har du mulighed for at skabe helt unikke facadekompositioner<br />
- både i murhul, i lodrette og vandrette vinduesbånd og som hele facader af <strong>VELFAC</strong> komponenter.<br />
Snittegninger kan downloades som DWG, DXF og PDF fra tegningsafsnittet på www.<strong>VELFAC</strong>.dk.<br />
Udbudsbeskrivelse kan downloades som tekst på www.<strong>VELFAC</strong>.dk/Erhverv/Udbudsbeskrivelser.<br />
102 © <strong>VELFAC</strong> A/S 03.12 © <strong>VELFAC</strong> A/S 03.12 103
<strong>VELFAC</strong> <strong>fyldingselementer</strong> - Inspiration<br />
1 1<br />
2<br />
Fyldingselement <strong>VELFAC</strong><br />
sandwichfylding<br />
<strong>VELFAC</strong> 100<br />
<strong>VELFAC</strong> 200i / Helo<br />
<strong>VELFAC</strong> 400i<br />
<strong>VELFAC</strong> 400i Classic<br />
<strong>VELFAC</strong> Ribo<br />
<strong>VELFAC</strong> 500<br />
<strong>VELFAC</strong> 600<br />
Bruges i:<br />
Etageadskillelse<br />
Lejlighedsadskillelse<br />
Brystningsparti<br />
Oplukkeligt element<br />
Ventilationsbånd<br />
Fyldingplader:<br />
Alu-plade<br />
Laminat-plade<br />
Emaljeglas<br />
Shadow-box<br />
Cedertræ<br />
Stenuldsfacadeplade<br />
Jalousirist<br />
Bagplade:<br />
Træfiber-plade / MDF<br />
Fyrlaminat<br />
Effekt udvendigt: <strong>VELFAC</strong><br />
rammer i<br />
hele facaden<br />
3<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
Ventileret<br />
<strong>VELFAC</strong><br />
fylding<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
(•)<br />
•<br />
•<br />
<strong>VELFAC</strong><br />
rammer i<br />
hele facaden<br />
1. Ventileret <strong>VELFAC</strong> fylding<br />
Ikke-ventileret <strong>VELFAC</strong> fylding<br />
<strong>VELFAC</strong> jalousirist<br />
<strong>VELFAC</strong> 280 kassette<br />
<strong>VELFAC</strong> 290 facaderamme<br />
2. <strong>VELFAC</strong> sandwichfylding<br />
<strong>VELFAC</strong> jalousirist<br />
3. Ventileret <strong>VELFAC</strong> fylding<br />
Ikke-ventileret <strong>VELFAC</strong> fylding<br />
<strong>VELFAC</strong> 280 kassette<br />
<strong>VELFAC</strong> 290 facaderamme<br />
Ikke-ventileret<br />
<strong>VELFAC</strong><br />
fylding<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
<strong>VELFAC</strong><br />
rammer i<br />
hele facaden<br />
<strong>VELFAC</strong><br />
jalousirist<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
<strong>VELFAC</strong><br />
rammer i<br />
hele facaden<br />
Effekt indvendigt: uden bagplade væg-look-alike væg-look-alike med eller uden<br />
bagplade<br />
<strong>VELFAC</strong> 280<br />
kassette<br />
med karm<br />
<strong>VELFAC</strong> 280<br />
kassette<br />
uden karm<br />
<strong>VELFAC</strong> 290<br />
facaderamme<br />
• • •<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
•<br />
• • •<br />
•<br />
•<br />
•<br />
•<br />
flugtende<br />
rammer og<br />
kassetter<br />
flugtende<br />
rammer og<br />
kassetter<br />
væg-look-alike væg væg<br />
•<br />
<strong>VELFAC</strong><br />
rammer i<br />
hele facaden<br />
Med <strong>VELFAC</strong> <strong>fyldingselementer</strong> er der mange muligheder for at skabe det specielle facadeudtryk eller den facadefunktion,<br />
der ønskes.<br />
Overordnet benytter <strong>VELFAC</strong> to typer facadesystemer: facadebeklædning og fyldinger, som placeres i <strong>VELFAC</strong> ramme/<br />
karmkonstruktionen.<br />
I illustrationen øverst til venstre ses, hvor de forskellige fyldingstyper er mest velegnede. I tabellerne fås overblik over, hvilke<br />
muligheder der er for hver enkelt fyldingstype:<br />
Tabellen på venstre side giver overblik over, hvilke <strong>fyldingselementer</strong> der fås til de forskellige systemer, hvilken effekt de<br />
har udvendigt og indvendigt, samt hvilke fyldingsplader de kan udstyres med.<br />
Tabellen nedenfor giver overblik over sortimentet af fyldingsplader, hvad angår materiale, farve, tykkelse og vægt.<br />
Fyldingsplade Materialer Farve* Pladetykkelse* Vægt<br />
Alu-plade Ren aluminium, overfladebehandlet som standardrammer.<br />
OBS: pladen er ikke modstandsdygtig overfor spark,<br />
boldspil m.v.<br />
Laminat-plade En kompakt laminatplade af papir (65%) og harpiks,<br />
som er specielt beregnet til udendørs brug, da den<br />
er meget modstandsdygtig over for hærværk, boldspil<br />
m.v. Er også modstandsdygtigt over for de mest<br />
almindelige kemikalier og smelter ikke ved brand.<br />
Samme farver og materialer<br />
som <strong>VELFAC</strong><br />
rammer<br />
PP1040 (NCS S 0502-G50Y)<br />
PP1302 (NCS S 2500-N)<br />
PP1944 (NCS S 6502-B)<br />
PP2020 (NCS S 4500-N)<br />
Emaljeglas Hærdet glas, der er malet på bagsiden. RAL 7011 RAL 9005<br />
RAL 7016 RAL 9016<br />
RAL 7035 RAL 9018<br />
Cedertræ En diffusionsåben, vandfast krydsfinérplade, hvorpå<br />
cedertræslisterne er fastgjort med lim og skjulte<br />
skruer.<br />
Sandwich: 1,5mm<br />
Ventileret: 2mm<br />
<strong>VELFAC</strong> 280: 2mm<br />
<strong>VELFAC</strong> 290: 3mm<br />
Sandwich: 2mm<br />
Ventileret: 6mm<br />
<strong>VELFAC</strong> 290: 6mm<br />
Ventileret: 6mm<br />
<strong>VELFAC</strong> 290: 6mm<br />
1,5mm: 4 kg/m²<br />
2mm: 5.4 kg/m²<br />
3mm: 8.1 kg/m²<br />
2mm: 2.8 kg/m²<br />
6mm: 8.4 kg/m²<br />
104 © <strong>VELFAC</strong> A/S 03.12 © <strong>VELFAC</strong> A/S 03.12 105<br />
Stenuldsfacadeplade<br />
En diffusionsåben facadeplade, der er fremstillet af<br />
sammenpresset, fugt- og vandafvisende stenuld.<br />
Jalousirist Af aluminium. 30mm mellem lamellerne. Inkl. insektnet.<br />
*Der kan være begrænsninger i <strong>VELFAC</strong> Ribo serierne mht. farver og plader.<br />
Western Redwood<br />
Cedar uden overfladebehandling<br />
RAL 1013 RAL 7022<br />
RAL 1015 RAL 7030<br />
RAL 3004 RAL 7031<br />
RAL 5011 RAL 7035<br />
RAL 6009 RAL 8028<br />
RAL 7004 RAL 9001<br />
RAL 7016 RAL 9005<br />
RAL 7021 RAL 9010<br />
Naturanodiseret eller<br />
pulverlakeret i et bredt<br />
udvalg af RAL-farver<br />
6mm: 15 kg/m²<br />
Ikke-ventileret: 24mm 15 kg/m²<br />
Ikke-ventileret: 8mm<br />
<strong>VELFAC</strong> 290: 8mm<br />
1.05 kg/m²<br />
12 kg/m²
