HAPERO<br />
ENERGIETECHNIK GMBH<br />
PLUG<br />
C E R T I F I C A T E<br />
FOR<br />
MECHANISM & SOFTWARE<br />
DESIGN<br />
&<br />
F I R E<br />
P L U G A N D F I R E . E U<br />
P l u g a n d F i r e Z e r t i f i z i e r t<br />

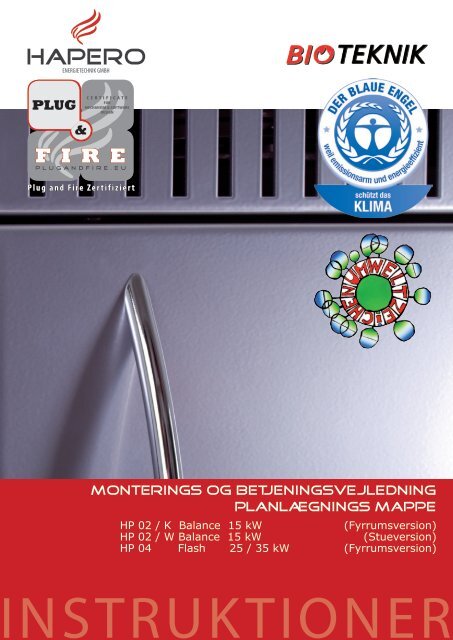

Monterings og <strong>betjeningsvejledning</strong><br />
PLANLÆGNINGs MAPpe<br />
HP 02 / K Balance 15 kW<br />
HP 02 / W Balance 15 kW<br />
HP 04 Flash 25 / 35 kW<br />
(Fyrrumsversion)<br />
(Stueversion)<br />
(Fyrrumsversion)<br />
NSTRUKTIONER
HAPERO<br />
ENERGIETECHNIK GMBH GMBH<br />
HAPERO<br />
ENERGIETECHNIK GMBH GMBH<br />
BEMÆRK!<br />
Før igangsætning og benyttelse af kedlen, skal <strong>betjeningsvejledning</strong><br />
læses grundigt, og fuldt ud forstås!<br />
Bemærk at systemet har også forskellige funktioner i drift.<br />
Det skal sikres, at der absolut ikke løber mere vand gennem systemet, end dit varmeanlæg<br />
har brug for.<br />
Ydelse fra 1,5 – 15 kw<br />
Information gælder kun til 15 kw kedlerne.<br />
(Stue og fyrrums version)<br />
Ydelse fra 5,0 – 25/35 kw<br />
Information gælder kun for 25/35 kw<br />
Modeloversigt<br />
Bemærk venligst, at gyldig nationale og internationale love og regler skal være opfyldt!<br />
Kun originale reservedele skal anvendes, ellers er garanti ugyldig, og kan kompromittere<br />
din sikkerhed og funktionalitet af din enhed!<br />
Ejeren af pillefyret skal opbevare den tekniske dokumentation, og vise denne efter anmodning<br />
fra autoriteten eller skorstensfejer.<br />
Intelligent teknologi<br />
Alle vores produkter opfylder allerede selv de strengeste krav i Europa.<br />
Vi er forpligtet til at producere din træpillekedel ikke kun i henhold til strenge internationale<br />
standarder, men også i henhold til en specifik kvalitetsstyring.<br />
En meget speciel værdi, vi tillægger den endelige kontrol til vores specialister som de<br />
udfører, er der stadig fejl eller mangler, kontakt venligst din forhandler eller installatør.<br />
Fordi vi tager fejl alvorligt og<br />
vi beder dig om din hjælp. Send os en e-mail meldung@speed.at med fejl beskrivelse.<br />
PLUG<br />
C E R T I F I C A T E<br />
FOR<br />
MECHANISM & SOFTWARE<br />
DESIGN<br />
&<br />
F I R E<br />
P L U G A N D F I R E . E U<br />
Plug & Fire<br />
Certificeret varmeovne garanterer dig:<br />
Certificeret varmeanlæg efter levering må ikke være brudt.<br />
Certificeret varmeovne behøver ikke at blive samlet på stedet.<br />
Certificeret varmeanlæg med et minimum af kabler.<br />
Certificeret varmeanlæg med et minimum af start-up arbejde.<br />
Certificeret varmeovne med trådløs kontroller.<br />
1<br />
HP02 /W (Stueversion)<br />
Godkendt efter norm EN 14785<br />
HP02 / K (Stueversion)<br />
Godkendt efter norm EN 303-5<br />
HP02 / K (Fyrrumsversion)<br />
Godkendt efter norm EN 303-5<br />
HP04 / K (Fyrrumsversion)<br />
Godkendt efter norm EN 303-5<br />
BIOTEKNIK - Balance 2
Bemærk, nationale og internationale love og regler vil blive overholdt!<br />
Inden kedlen startes skal <strong>betjeningsvejledning</strong>en læses.<br />
Til transport til din radiator må kun godkendt materiale anvendes med tilstrækkelig<br />
kapacitet.<br />
Hus version:<br />
Gennem afbrænding af brændsel, frigives varme og energi, hvilket fører til en<br />
kraftig opvarmning af overfladen af varmeovn.<br />
Betjeningshåndtag, døren til glas, røgrør og den forreste væg af opvarmningsanlægget.<br />
Dette kan medføre, at disse dele uden korrekt beskyttelse kan være farligt, så<br />
brug af f.eks. varme handsker, er at anbefale.<br />
Tjek din træpillekedel nøje for skader og fuldstændighed!<br />
Indberet eventuelle fejl straks til din forhandler eller installatør!<br />
1. Vigtige oplysninger<br />
Gør dine børn klar over denne trussel, og at holde dine børn væk under drift<br />
af træpillekedler.<br />
Parkering af ikke varmebestandige genstande på pillekedel eller i nærheden<br />
er forbudt.<br />
Placer ikke genstande og vasketøj til tørre på pille kedlen.<br />
Stativer til tørring af tøj eller lignende skal være placeret med tilstrækkelig<br />
afstand fra pillekedlen – BRANDFARE!<br />
I driften af din pille kedel er behandlingen af letantændelige og eksplosive<br />
stoffer i samme eller tilstødende lokaler forbudt.<br />
Kun originale reservedele skal anvendes. Manglende<br />
overholdelse gør alle garantier ugyldige og kan forringe<br />
din sikkerhed og funktionalitet af din enhed!<br />
2. Automatiske sikkerhedsfunktioner<br />
Strømsvigt - under drift<br />
Efter en kort strøm svigt, vil kedlen blot fortsætte drift, ved længere strømsvigt<br />
vil kedlen starte op med rensefasen og derefter starte på ny, kedlen kan<br />
huske alle indstillinger på nær dato og tid<br />
Strømsvigt - i den indledende fase<br />
Efter en strømafbrydelse under den indledende fase vil opstart gentages.<br />
OVEROPHEDNING<br />
En sikkerhedstemperatur begrænser (STB – overkogssikring), som slukker<br />
pillekedel automatisk ved overophedning. Dette kan kun ske efter udfald af<br />
pumper eller et fald i vandtrykket i kedlen, og varmeanlæg, efter afkølning af<br />
kedlen, tryk da på STB knappen (Kapitel elektriske komponenter), vandtryk,<br />
pumper samt varmeanlæg skal kontrolleres.<br />
Sikringer<br />
Enheden er udstyret med en hovedsikring (på hoved printet inde i kabinettet)<br />
beskyttet mod overstrøm. Den elektriske tilslutning må kun udføres<br />
af kvalificerede fagfolk.<br />
Bemærk venligst, at enhver ændring i elektronik eller mekanik<br />
i anlægges hovedprint IKKE er tilladt.<br />
Tilslutning af kedlen på elnettet, tilslutning af ventilator,<br />
motor, varmekredse, kedlen og bufferen kun udføres<br />
af en autoriseret specialist. Manglende overholdelse gør<br />
alle garantier ugyldige og kan forringe din sikkerhed og<br />
funktionalitet af din enhed!<br />
Ejeren af pillefyret har den tekniske dokumentation denne skal<br />
præsenteres på anmodning fra autoriteten eller skorstensfejer.<br />
Pap og plastik kan uden problemer afleveres hos den lokale affaldsdepot,<br />
til genbrug.<br />
Lagerpåfyldning<br />
Foraskning<br />
Fjernelsen af asken efter max. 1000 kg piller. Hvis askeskuffen er overfyldt, er<br />
der en ydelses reduktion. Det forventes af bundfaldet sker i kedlen, fordi asken<br />
ikke længere kan være i skuffen. Derefter må det antages, at der kommer<br />
flyveaske i skorstenen.<br />
Lagerrum påfyldning: 30 min før lageret fyldes skal kedlen<br />
slukkes. Påfyldning af lagerrum må kun gennemføres, hvis<br />
den viser standby.<br />
3<br />
Hvordan du fjerner asken fra pille kedlen, læs side 53 i instruktionen.<br />
BIOTEKNIK - Balance 4
5<br />
INDHOLDSFORTEGNELSE<br />
1. Vigtige oplysninger Side 3<br />
2. Automatiske sikkerhedsfunktioner Side 4<br />
3. Hvad er træpiller? Side 7<br />
4. Forbrændingsluft Side 7<br />
5. General Operation Side 8<br />
6. De første skridt Side 9<br />
7. Den trådløse indeføler Side 10<br />
8. Tastaturfunktioner Side 11<br />
Informations menu Side 11 / 13<br />
Tømning af aske – Skift af glasrude Side 11 / 53<br />
Tid og energi menu Side 11 / 19<br />
Parameter menu Side 11 / 27<br />
9. Menu betjening Side 12<br />
Tænding Side 12<br />
Slukning Side 12<br />
Indstilling af tid Side 12<br />
Indstilling af dato Side 12<br />
10. Informations menu Side 13<br />
11. Beskeder og fejlmeddelelser Side 16<br />
For ekspert og blikkenslager Side 18<br />
A-1. Kort vejledning og energi styring Side 17<br />
A-2. Tid og energi ledere menu Side 19<br />
Drifttider Side 19<br />
Ugedage Side 19<br />
Time plan Side 19<br />
Varme parameter Side 20<br />
Parameter buffer Side 21<br />
Varmtvandsbeholder (VVB) indstilling Side 21<br />
A-3. Standardsider og værdier Side 22<br />
Konfigurations eksempel, varmetider og temperatur værdier Side 24<br />
Konfigurations eksempel, træpiller og opladning Pufferladetemperaturen Side 25<br />
Konfigurations eksempel, VVB temperaturer Side 26<br />
A-4. Parameter menu Side 27<br />
A-5. Aggregat test Side 29<br />
For Installatør og elektriker Side 32<br />
B-1. Installation af pille fyr Side 33<br />
Skorstens tilslutning Side 33<br />
Beskyttelse af gulv ved stueversion Side 33<br />
Sikkerhedsafstande Side 34<br />
B-2. Kedel beklædning Side 35<br />
B-3. Forbrændingsluft Side 35<br />
B-4. Sugesystem (sugeslange og retur luftslange) Side 36<br />
B-5. Modulkonfiguration Side 37<br />
Opgave Side 38<br />
Konfigurations eksempel Side 39<br />
B-6. Varmekredsprint Side 39<br />
Buffer print Side 39<br />
Hovedprint Side 40<br />
Ekstern strømforsyning / ekstern kontakt (terminal plan) Side 40<br />
Udetemperatur Side 40<br />
Kedel print Side 41<br />
B-7. Hovedprint Side 43<br />
B-8 UDSKIFTNING AF SIKRING Side 44<br />
B-9 Relæ 8 funktion (potentialfri kontakt) Side 45<br />
B-10. Idriftsættelse Guide Side 47<br />
B-11. Plug & Easy Side 47<br />
For kundeservice og installationsprogrammet Side 52<br />
C-1. Kedel rensning Side 53<br />
C-2. Kedel vedligeholdelse Side 55<br />
C-3. Kedel vedligeholdelse, inspektionsrapport Side 58<br />
C-4. Kedel snit Side 59<br />
C-5. Røg afgang Side 60<br />
C-6. Brændkammeret Side 61<br />
C-7. Elektriske dele Side 62<br />
Tips til kundeservice Side 64<br />
Varmekredsinformation Side 63<br />
Indefølertest Side 66<br />
Sugesystem Seite 68<br />
Generel information til opbygning af sugesystem Seite 69<br />
Monteringsvejledning til sneglesystem Seite 70<br />
General Side 76<br />
Reservedele Side 77<br />
CE Declaration - Prøvningsattest Side 79<br />
Tekniske data Side 82<br />
Release Note<br />
Denne manual er kompatibel med den software version 0015 eller<br />
nyere. Se tilpasning og vejledning side 11<br />
Type: 1AA Softwareversion: 0023<br />
Type: C1A Softwareversion: 0010<br />
Type: 4AC Softwareversion: 0001<br />
Type: A2A / A3A Softwareversion: 0002<br />
Der tages forbehold for trykfejl og ændringer, og er uden ansvar.<br />
FORKLARING<br />
Vigtig sikkerhed<br />
Praktiske råd<br />
Information<br />
Communication s<br />
BIOTEKNIK - Balance 6
3. Hvad er træpiller<br />
5. General Operation<br />
Træpiller er lavet af træaffald fra savværker og høvlerier, disse råstoffer er<br />
tørret og knust uden bindemiddel og presset til brændselspiller.<br />
SPECIFIKATIONER for høj kvalitet piller:<br />
Datablad træpiller. EN 14961-2 norm<br />
Ved anvendelse af dårligere kvalitet piller eller ikke tilladte<br />
tilsætning, kan det føre til fejl på kedlen og bortfald<br />
af garanti.<br />
Affalds forbrænding er ikke tilladt.<br />
Opstart af enheden må kun ske når kedlen er komplet tilsluttet<br />
og fyldt med vand. Manglende overholdelse gør alle garantier<br />
ugyldige.<br />
Uden indeføler benyttes tidsprogram 1.<br />
(Del af Norm EN-14961-2)<br />
Diameter [mm] 6 ( + - 1)<br />
Længde [mm] 3,15 < L
At komme igang med et af vores produkter er så let som muligt. Din træpille<br />
kedel er ved levering allerede forprogrammeret.<br />
Før du tager din pille kedel i brug for første gang, tjek da om skorstenen er<br />
korrekt tilsluttet.<br />
6. DE FoRSTE SKRIDT<br />
Fyldmateriale<br />
Med tilsluttet sugesystem:<br />
Med tilsluttet sugesystem er ingen yderligere handlinger er påkrævet.<br />
Uden tilsluttet sugesystem:<br />
Hvis du ikke har tilsluttet automatisk sugesystem til at fylde op med piller,<br />
skal du før du starter dække sensoren med alu tape og der skal stilles om i<br />
parameter manuel påfyldning, beskrevet side 27.<br />
7. Den trådlose indefOler<br />
Den trådløse indeføler er en af de vigtigste betjenningsenheder. Med den trådløse føler, kan du styre alle de nødvendige forindstillede programmer, og ændre<br />
temperatur justeringer. Den trådløse indeføler sender et signal hvert 20. sekund med målte værdier.<br />
Rækkevidde er op til 30 meter afhængig af de lokale forhold.<br />
Hvis den trådløse indeføler ikke kan sende langt nok, kan den erstattes med en kabel udgave.<br />
Læs hele vejledningen, inden pille kedlen<br />
startes.<br />
Tænding af kedel<br />
Tryk på knappen<br />
OK!<br />
i 3 sekunder<br />
FUNKTION SWITCH<br />
OFF<br />
(VVB og Frostbeskyttelse aktiv)<br />
KOMFORT TEMPERATUR<br />
DRIFT TID (Time program 1)<br />
(Komfort temperatur og sparetemperatur)<br />
Den første gang du skal opvarme dit pille fyr, kan der<br />
forekomme røg og lugt herfra. Denne proces skal foregå<br />
med vinduerne åbne.<br />
DRIFT TID (Time program 2)<br />
(Komfort temperatur og sparetemperatur)<br />
SPARETEMPERATUR<br />
Bemærk, at den trådløse indeføler bliver monteret korrekt. Undgå at montere<br />
ved siden af en kulde eller varmekilde, da dette kan påvirke målingen.<br />
På temperatur styrings kontrol knappen kan man hurtigt justere temperaturen.<br />
På funktions valg knappen kan der hurtigt vælges forskellige funktioner.<br />
Hvis du bruger en eller flere varmekredse, skal indeføleren til de respektive<br />
kredsløb (DIP-switch-adresse) være tildelt. Op til tre trådløse indefølere kan<br />
benyttes.<br />
Hvis målingen af den aktuelle indeføler temperatur ikke er optimal, kan<br />
funktionen slås fra. (se side 20 – Unod)<br />
TEMPERATUR KNAPPEN<br />
(Temperatur knappen ændre temperaturen med plus og<br />
minus 4 grader)<br />
Slukket<br />
I denne funktion, vil kedlens frost funktion stadig være aktiv og holde kedlen<br />
over + 6 grader, og varmt vands beholder vil blive varmet.<br />
Komfort temperatur<br />
Komfort temperatur er permanent styret, med en ens temperatur døgnet<br />
rundt.<br />
Tid drift 1<br />
I denne funktion, justeres komfort temperaturen. Uden for komfort tid,<br />
sænkes temperaturen med 2 grader.<br />
Tid drift 2<br />
I denne funktion, justeres komfort temperaturen. Uden for komfort tid,<br />
sænkes temperaturen med 2 grader.<br />
9<br />
Bemærk, at installationen af den trådløse indeføler ikke<br />
er omfattet af en strålevarme fra brændeovn, komfur<br />
m.m.<br />
Sparetemperatur (mane)<br />
I denne funktion, er natsækningen 2 grader lavere, end den indstillede temperatur.<br />
BIOTEKNIK - Balance 10
8. Tastaturfunktioner<br />
9. OPERATION menu<br />
HAPERO<br />
ENERGIETECHNIK GMBH GMBH<br />
I tilfælde af vedvarende tryk<br />
på tasterne ændrer oplysningerne<br />
i displayet sig.<br />
TÆNDING/ON<br />
Ved kort at trykke på knappen -------- viser displayet den aktuelle status.<br />
Dato indstilling<br />
Tryk samtidigt på knapperne -------- og -------- i 3 sekunder. I Displayet<br />
viser [-I.P-]. Efter udløbet af de 3 sekunder, er du i I-Program-niveau.<br />
(Side 66)<br />
Indeføler<br />
Forbindeslses Test<br />
sekunder<br />
Kedeltemperatur<br />
Udetemperatur<br />
ON / OFF tilstand<br />
Tryk på knappen -------- i 3 sekunder, og pille kedlen er tændt.<br />
Tryk 2 gange --------Du er i programmerings-funktionen,<br />
Program Kode 02 Tryk .<br />
3 sekunder<br />
SW-version<br />
3 sekunder 3 sekunder<br />
3 sekunder<br />
set temp.<br />
VVB temp.<br />
OFF / ON<br />
Slukket<br />
Ved kort at trykke på knappen -------- viser displayet den aktuelle status.<br />
3 sekunder 3 sekunder<br />
3 sekunder<br />
HW-version<br />
Brændkammertemp.<br />
Operations tilstand Gang i denne drift<br />
3 sekunder<br />
Dato<br />
Måned<br />
Informationsmenu<br />
ASKESKUFFE ToMNING<br />
Tryk på knappen -------- i 3 sekunder, og pille kedlen er slukket.<br />
Med -------- tasten ændres dag, og med --------<br />
Hvis du vil gemme det tryk -------- tasten ned.<br />
tasten ændres måneder.<br />
HAPERO<br />
ENERGIETECHNIK GMBH GMBH<br />
HAPERO<br />
ENERGIETECHNIK GMBH GMBH<br />
Du befinder dig i menu 2 og vil til nr. 3, tryk da tast .<br />
Tryk samtidigt på knapperne -------- og -------- i 3 sekunder. I Displayet<br />
viser [-I.P-]. Efter udløbet af de 3 sekunder, er du i I-Program-niveau.<br />
Kedlen skal være slukket og opvarmningsfasen skal være udløbet. Tryk samtidigt<br />
på knapperne -------- og -------- i 3 sekunder. Ventilationen kører<br />
nu i 120 sekunder. Er kedlen ikke parat til den ændring viser displayet (FAIL)<br />
TIDSINDSTILLING<br />
Tryk samtidigt på knapperne -------- og -------- i 3 sekunder. I displayet<br />
viser [-I.P-]. Efter udløbet af de 3 sekunder, er du i I - Program-niveau.<br />
Du befinder dig i menu 3 og vil ændre årstal, tryk da tast .<br />
ParametEr Menu<br />
Tid og energi manager menuen<br />
HAPERO<br />
ENERGIETECHNIK GMBH GMBH<br />
Tryk --------Du er i programmerings-funktionen, Program Kode 01 Tryk .<br />
Med tasten -------- sænkes årstallet, og med --------tasten hæves årstallet.<br />
For at gemme denne indstilling tryk da 2 gange på -------- tasten.<br />
HAPERO<br />
ENERGIETECHNIK GMBH GMBH<br />
Timer<br />
Minutter<br />
Tryk samtidigt på knapperne -------- og -------- i 3 sekunder. Displayet<br />
viser nu [ -E.P- ]. Efter udløbet af de 3 sekunder vil du blive i E-programniveau.<br />
Tryk knap -------- og -------- ned og efter 2 sekunder tryk knap -------<br />
ned og du er i P-program-niveau.<br />
Hvis du har trykket på en forkert knap eller ikke venter i 2 sekunder, viser<br />
displayet (FAIL)<br />
Med --------tasten ændres timer, og med --------tasten ændres minuterne.<br />
Hvis du vil gemme det tryk -------- tasten ned.<br />
Hvis fyret ikke har haft strøm i 14 dage, så skal tid og dato<br />
justeres. Alle andre værdier bliver bevaret.<br />
11<br />
BIOTEKNIK - Balance 12
10. Informationsmenu<br />
Nr. Betegnelse Information<br />
Adgang<br />
HAPERO<br />
ENERGIETECHNIK GMBH GMBH<br />
Tryk samtidig på knapperne -------- og -------- i 3 sekunder. Displayet<br />
viser (-I.P-). Efter udløbet af de 3 sekunder er du i I-Program-niveau.<br />
I denne menu kan du indstille dato, klokkeslæt og se informationskode.<br />
Fra menu punkt 9 får du alle de oplysninger, som din kedel og energistyring<br />
behøver, her er der ingen indstillingsmuligheder men kun informationer.<br />
Med tasten -------- eller -------- kan du navigere til den ønskede linje . Du<br />
kan læse oplysningerne fra menupunkterne 1-8, ved at trykke på tast .<br />
24. Kedeltemperatur Kedeltemperatur<br />
25. Forbrændingskammer temperatur Forbrændingskammer temperatur<br />
26. Luftmængde set. Luftmængde set.<br />
27. Luftmængde mål Målt luftmængde 0 til 900,0<br />
28. Volt (blæser) Blæser værdi fra 0 til 225 (0% til 100%)<br />
35. Varmt vands temperatur Varmt vands temperatur / tast og kedlen vil fylde vvb.<br />
36. Varmt vands temperatur øverst Varmt vands temperatur øverst<br />
37. Grundtemperatur 0 = Uden for fylde tid<br />
1 = Inden for fylde tid<br />
38. Varmt vandsbeholder fyldetid 0 = Uden for tid<br />
1 = Inden for tid<br />
39. Varmt vandsbeholder legionella tid 0 = Uden for legionella tid<br />
1 = Inden for legionella tid<br />
13<br />
Nr. Betegnelse Information<br />
1. Tid Indstilling af tid<br />
2. Dato Indtilling af Dato (Måned-Dag)<br />
3. År Indstilling af År<br />
4. Ugedag Ugedag<br />
5. Materiale mængde Værdi = i procent til fødningsmængden (Automatisk når REFA er aktiv se side 27<br />
6. Pilletyper 6,0 = 6 mm Piller, 8,0 = 8 mm Piller<br />
7. Slaggeprogram 0,0 = Ingen funktion-1,0 slaggeprogram aktiv og bliver udført til næste asketømning (se side 53)<br />
8. Mode Kedeltilstand: Standby = standby | GO 1= klar til start | GO 2 = flammegenkendelse | Burn = Startfase | HEAT = Varmer | Stop = udbranding<br />
9. Varme slut kode 1.0 Flamme gået ud<br />
2.0 Udgangen af varme tid<br />
3.0 Maksimal temperatur nået<br />
4.0 Pille tank tom<br />
5.0 Varmeproduktion blev slukket<br />
6.0 Pillesugetid, når de seks brændtimer er opbrugt<br />
7.0 Ingen tænding<br />
8.0 Luft mængde ikke nået (luft flow sensor)<br />
9.0 Eksterne kontrol, mindre end 0,3 volt<br />
10.0 Temperatur krav er 0 °<br />
11.0 Temperaturstigning ved tændfase er ikke høj nok<br />
20.0 Mindstetemperatur på kedlen er ikke opnået<br />
22.0 Varme sluk af eksterne kontakt<br />
77.0 Tid på start brændfase er opbrugt<br />
90.0 Brændkammer overfyldt<br />
99.0 Sikkerhed temperatur på snegl igen OK<br />
10. Kedel varme tid 0 = Uden for varmetid / / 1 = Inden for varmetid<br />
11. Indeføler (i forbindelse med kedlen) målte rumtemperatur<br />
12. Indeføler adresse Adresse<br />
13. Indeføler Indeføler (i forbindelse med kedlen) skifte position fra 1 til 5<br />
14. Indeføler justering Indeføler (i forbindelse med kedel) opvarmning / kontrol<br />
15. Indeføler batteri Indeføler (i forbindelse med kedlen) batterispænding<br />
17. Drifttid beholdersnegl Værdi på drifttiden af beholdersneglen, er afhængig af REFA<br />
18. Ønsket temperatur Ønsket ydelse<br />
19. Aktuel luft Aktuel ydelse af luft<br />
20. Materiale Performance Nuværende materiele ydeevne<br />
21. Dags beholder I øjeblikket, tilgængelig daglige tank<br />
22. Pillefyldning aktiv 0 .0= Uden for flekstid (piller kan kun hentes, når den daglige tank er helt tom)<br />
1.0 = Inden for flekstid (piller bliver hentet når den daglige tank mindre end 50% fyldt)<br />
23. Pillemængde/pr. minut Vægt pillesug pr. minut (nøjagtig vægt kommer først efter 3 opfyldninger efter kedlen har været uden strøm)<br />
40 Buffer øverst Buffer temperatur øverst<br />
41 Buffer nederst Buffertemperatur nederst<br />
42. Puffer Solar Temperatur solvarmeføler<br />
43. Buffer fyldtid 0 = Uden for tid<br />
1 = Inden for tid<br />
44. Buffer start temperatur Min. temperatur på øverste føler bliver målt og derefter bliver kedlen tændt.<br />
45. Buffer sluk temperatur Sluk temperatur på bufferens nederste føler slukker kedlen<br />
49.<br />
50. Seneste fejl kode Fejl kode 1<br />
51. Næstsidste fejl kode Fejl kode 2<br />
52. Fejl kode 3 Fejl kode 3<br />
53. Fejl kode 4 Fejl kode 4<br />
54. Fejl kode 5 Fejl Kode 5<br />
55. Fejl kode 6 Fejlkode 6<br />
56. Fejl kode 7 Fejlkode 7<br />
57. Fejl kode 8 Fejlkode 8<br />
58. Fejl kode 9 Fejlkode 9<br />
59. fejl kode 10 Fejlkode 10<br />
70. VK 1 varmetid aktiv 0 ude for tid og 1 inde for tid<br />
71. VK 1 økske temperatur Beregnede fremløbstemperatur<br />
72. VK 1 akt. temperatur Målt fremløbstemperatur<br />
73. VK 1 ønsket stuetemperatur Indstillede temperatur<br />
74. VK 1 akt.temperatur Målt rumtemperatur<br />
75. VK 1 indeføler adresse (Opvarmning kredsløb tildelt 1) adresse<br />
76. VK 1 Indeføler betjeningsmåde Indeføler (i forbindelse med opvarmning kredsløb 1) skifte position fra 1 til 5<br />
77. VK 1 indeføler justering Indeføler (tildelt til opvarmning kredsløb 1) opvarmning / Temperatur kontrol<br />
78. VK 1 Indeføler batteri Indeføler (i forbindelse med opvarmning kredsløb 1) Batterispænding<br />
79. VK 1 pumpe / mixer = pumpestop = pumpen kører / mixer åben = pumpen kører / mixer luk<br />
V a r m e k r e d s 1<br />
BIOTEKNIK - Balance 14
Nr. Bezeichnung Information<br />
80. VK 2 varmetid aktiv 0 ude for tid og 1 inde for tid<br />
81. VK 2 økske temp Beregnede fremløbstemperatur<br />
82. VK 2 akt.-temperatur Målt fremløbstemperatur<br />
83. VK 2 ønsket stuetemp Indstillede temperatur<br />
84. VK 2 akt.temperatur Målt rumtemperatur<br />
85. VK 2 indeføler adresse (Opvarmning kredsløb tildelt 2) adresse<br />
86. VK 2 Indeføler betjeningsmåde Indeføler (i forbindelse med opvarmning kredsløb 2) skifte position fra 1 til 5<br />
87. VK 2 indeføler justering Indeføler (tildelt til opvarmning kredsløb 2) opvarmning / Temperatur kontrol<br />
88. VK 2 Indeføler batteri Indeføler (i forbindelse med opvarmning kredsløb 2) Batterispænding<br />
89. VK 2 pumpe / mixer = pumpestop = pumpen kører / mixer åben = pumpen kører / mixer luk<br />
90. VK3 varmetid aktiv 0 ude for tid og 1 inde for tid<br />
91. VK3 ønske temperatur Beregnede fremløbstemperatur<br />
92. VK 3 akt. temperatur Målt fremløbstemperatur<br />
93. VK 3 ønsket stuetemperatur Indstillede temperatur<br />
94. VK 3 akt. temperatur Målt rumtemperatur<br />
95. VK 3 indeføler adresse (Opvarmning kredsløb tildelt 3) adresse<br />
96. VK 3 Indeføler betjeningsmåde Indeføler (i forbindelse med opvarmning kredsløb 3) skifte position fra 1 til 5<br />
97. VK 3 indeføler justering Indeføler (tildelt til opvarmning kredsløb 3) opvarmning / Temperatur kontrol<br />
98. VK 3 Indeføler batteri Indeføler (i forbindelse med opvarmning kredsløb 3) Batterispænding<br />
V a r m e k r e d s 2<br />
V a r m e k r e d s 3<br />
99. VK 3 pumpe / mixer = pumpestop = pumpen kører / mixer åben = pumpen kører / mixer lukk<br />
100. Power 0 Værdi i timer, mellem 1% - 5% (enkelt sletning af 3 sekunder, 5 sekunder ved fuld sletknappen)<br />
101. Power 1 Værdi i timer, interval 6% - 15% (en enkelt sletning af 3 sekunder, 5 sekunder ved fuld sletknappen)<br />
102. Power 2 Værdi i timer, interval 16% - 25% (en enkelt sletning af 3 sekunder, 5 sekunder ved fuld sletknappen)<br />
103. Power 3 Værdi i timer, fra 26% - 35% (en enkelt sletning af 3 sekunder, 5 sekunder ved fuld sletknappen)<br />
104. Power 4 Værdi i timer, interval 36% - 45% (en enkelt sletning af 3 sekunder, 5 sekunder ved fuld sletknappen)<br />
105. Power 5 Værdi i timer, interval 46% - 55% (en enkelt sletning af 3 sekunder, 5 sekunder ved fuld sletknappen)<br />
106. Power 6 Værdi i timer, interval 56% - 65% (en enkelt sletning af 3 sekunder, 5 sekunder ved fuld sletknappen)<br />
107. Power 7 Værdi i timer, interval 66% - 75% (en enkelt aflysning 3 sekunder, 5 sekunder ved fuld sletknappen)<br />
108. Power 8 Værdi i timer, interval 76% - 85% (en enkelt sletning af 3 sekunder, 5 sekunder ved fuld sletknappen)<br />
109. Power 9 Værdi i timer, interval 86% - 95% (en enkelt sletning af 3 sekunder, 5 sekunder ved fuld sletknappen)<br />
110. Power 10 Værdi i timer, interval 96% - 100% (en enkelt sletning af 3 sekunder, 5 sekunder ved fuld sletknappen)<br />
111. Snegle takter Værdi gange 10000<br />
Melding Fejl Grund / Ændring<br />
E. 01<br />
Tjek den multifunktionelle motor i aggregat test, eller sluk strømmen og tænd igen, så vil multifunktionsmotoren<br />
køre igen<br />
Multifunktions motor fejl<br />
E. 02 Ekstern pille lager tomt Fyld lageret og tjek slanger for propper<br />
E. 04 Ingen tænding Tøm brændkammer og tjek gløde stav<br />
E. 05 Ingen tænding (skorstenstræk er for<br />
højt)<br />
E. 06 LM værdi lavere end minimumskravene<br />
for 180 sekunder<br />
Fjern piller i brændkammeret, tjek skorstenstræk, (Monter og indstil trækregulator)<br />
Tjek at alle piller er fjernet i brændkammeret!<br />
Tjek at kedlen ikke får falsk luft (brændkammer-askeskuffe)<br />
E. 07 LM værdi under 70% til 180 sekunder Tjek luftveje i indsugning, luftmængdemåler, askeskuffe og konvektionsrør<br />
E. 08 Luftmængdemåler Luftmængdemåler defekt<br />
E. 10<br />
Rengør brænderen og tjek om tandhjul under brænderen lukker tæt (bliver lukket af fjedre ved multifunktionsmotoren<br />
Brændkammer overfyldt<br />
E. 20 Kedel temperatur Kedeltemperatur er ikke nået i løbet af 2 timer<br />
E. 50 Brændkammer følerbrud Tjek kabel og sensor<br />
E. 51 Kedel temperatu føler brud Tjek kabel og sensor<br />
temperaturføler<br />
E. 80<br />
Tjek at pumper fungerer og der er vandtryk på anlægget, for at få kedlen i gang skal STB på bagsiden af kedlen<br />
STB udløst<br />
trykkes ind med en tynd genstand.<br />
E. 97 Temperatur overvågning i pillebeholder<br />
ved evt. fejl<br />
11. Meldinger og fejlmeddelser<br />
Tjek daglig pillebeholder brændklap og brændkammer.<br />
Tøm askeskuffe og kontakt installatør!<br />
E. 98 Temperatur overvågning i pillebeholder Tjek daglig pillebeholder brændklap og brændkammer.<br />
Tøm askeskuffe og kontakt installatør!<br />
E. 99<br />
Tjek daglig pillebeholder brændklap og brændkammer.<br />
Sikkerhedstemperatur Bi-Metall<br />
Tøm askeskuffe og kontakt installatør!<br />
Videre information om fejlmeldinger findes i Plug and Easy softwaren til pc<br />
Reset<br />
Ret venligst årsagen til fejlen, kontakt din installatør, din installatør vil med<br />
glæde hjælpe dig.<br />
Kedlen kører igen, ved at nulstille fejlen.<br />
www.plugandeasy.com<br />
KedelStatus<br />
Askebeholder og luft check:<br />
Budskabet [ASH] kommer, når et bestemt antal af<br />
piller bliver brændt. Tøm din askeskuffe (Side 53).<br />
Dette indlæg er en indikation og ingen fejlmeddelelse.<br />
Værdierne i linje 1 til 8 kan ændres (4. linje undtaget).<br />
Fra linje 9, er det kun informationer.<br />
Multifunktionsmotor:<br />
Multifunktionsmotoren kører rundt<br />
KedelStatus<br />
GO 2:<br />
Anden fase af start<br />
CLEAR:<br />
Brandkammer og varmeveksler rør<br />
Burn:<br />
Flamme startet<br />
FILL:<br />
Dagsbeholder bliver fyldt<br />
Heat:<br />
Varmer<br />
15<br />
Standby:<br />
Kedlen er klar til at starte og alle funktioner kører<br />
GO 1:<br />
Startforberedelse<br />
Stop:<br />
Udbrænding<br />
(Ingen fejl)<br />
Hurtig start<br />
Efter strømudfald vil kedlen lave hurtig start hvis<br />
brændkammeret er over 150 gr.<br />
BIOTEKNIK - Balance 16
PC understottet installation<br />
Plug and Easy<br />
Ved indstilling af kedlen kan dette<br />
lettere udføres med Plug and<br />
Easy softwaren. Denne software<br />
kan downloades på<br />
www.plugandeasy.com<br />
og installere denne på din pc.<br />
Systemkrav:<br />
Windows xp, vista, windows 7<br />
200 MB plads<br />
Kun til eksperten<br />
og<br />
installatOren<br />
A-1 kort beskrivelse af Energistyring<br />
Kedel uden varmekreds, buffer, indeføler og uden udeføler<br />
Efter tænding af kedlen vil den køre med en forindstillet temperatur på 73<br />
grader.<br />
Kedel uden varmekreds, buffer, indeføler, men med udeføler.<br />
Efter tænding af kedlen vil den køre efter udetemperatur som i varmekreds 1<br />
Kedel uden varmekreds, puffer, men med ude og indeføler.<br />
Efter tænding af kedel vil den køre efter udeføler og blive justeret efter indeføleren.<br />
OBS indeføleren skal være tilsluttet, spareprogrammer kan også<br />
benyttes.<br />
Varmt vands beholder styring.<br />
Efter tilslutning af føler er styringen aktiv, opvarmning foregår efter tider og<br />
energioverskud i kedlen når den varmer.<br />
Kedel uden styring over Ekstern 0-10 V (ekstern styring)<br />
Kedlen starter med en ydelse med en spænding
Varmekreds tid<br />
Varmekreds tid<br />
Varmekreds tid<br />
Varmekreds tid<br />
Varmekreds tid<br />
Varmekreds tid<br />
19<br />
Adgang<br />
Energi Modul<br />
A-2.Tid og Energi Menu<br />
HAPERO<br />
ENERGIETECHNIK GMBH GMBH<br />
Tryk samtidigt på knapperne -------- og -------- i 3 sekunder. Displayet<br />
viser nu [ -E.P- ]. Efter udløbet af de 3 sekunder vil du blive i E-programniveau.<br />
Kedel Tider:<br />
Inden for tiden vil kedlen varme, men uden for tiden<br />
vil kedlen ikke varme<br />
Varmekreds 1 Varmekreds tid 1:<br />
Indenfor tiden vil kedlen lave komforttemp. Udenfor<br />
tiden vil kedlen lave sparetemp.<br />
Varmekreds 1 Varmekreds tid 2:<br />
Indenfor tiden vil kedlen lave komforttemp. Udenfor<br />
tiden vil kedlen lave sparetemp.<br />
Varmekreds 2 Varmekreds tid 1:<br />
Indenfor tiden vil kedlen lave komforttemp. Udenfor<br />
tiden vil kedlen lave sparetemp.<br />
Varmekreds 2 Varmekreds tid 2:<br />
Indenfor tiden vil kedlen lave komforttemp. Udenfor<br />
tiden vil kedlen lave sparetemp.<br />
Varmekreds 3 Varmekreds tid 1:<br />
Indenfor tiden vil kedlen lave komforttemp. Udenfor<br />
tiden vil kedlen lave sparetemp.<br />
Varmekreds 3 Varmekreds tid 2:<br />
Indenfor tiden vil kedlen lave komforttemp. Udenfor<br />
tiden vil kedlen lave sparetemp.<br />
Puffertider: Indenfor tiden vil puffer temp. blive<br />
målt og varmet op hvis nødvendigt.<br />
Varmt vands beholder tider:<br />
Indenfor tiden vil temp. blive målt og beholder<br />
varmet op hvis nødvendigt.<br />
Varmt vands beholder grundtemp. tid:<br />
Inden for tiden må temp. ikke falde under grundtemp,<br />
opnås dette bliver den varmet.<br />
Legionella varme tid:<br />
Indenfor tiden vil vvb varmes til legionella temp.<br />
FORSIGTIG: FARE<br />
Pilleopfyldning og rensetider:<br />
Inden for tiden vil kedlen blive fyldt med piller efter<br />
behov.<br />
Tidsvindue til relæ 8: Indenfor tidsvinduet bliver<br />
relæ 8 indstillet (10), den potientelfrie kontakt bliver<br />
pulseret. (side 44)<br />
I denne menu kan alle tider og varmekreds parameter ændres, som komforttemp,<br />
sparetemp. udetemp. kurve osv. Også puffer og vvb temp kan ændres<br />
Med tasten -------- eller -------- kan man komme til energi modul, og med<br />
tasten -------- kommer man til undermenu.<br />
Konfigurations eksempler findes på side 24<br />
Uden indeføler vil kun tidsprogram 1 blive benyttet.<br />
De indstillede værdier bliver kun gemt når kedlen er i<br />
stand by og hvis der i mellemtiden er strøm udfald vil kun<br />
de gamle værdier være gemt.<br />
Ugedage<br />
Mandag :<br />
Med Tasten---------kan du stille alle tider i<br />
energimodulet.<br />
Tirsdag:<br />
Med Tasten---------kan du stille alle tider i<br />
energimodulet.<br />
Onsdag:<br />
Med Tasten---------kan du stille alle tider i<br />
energimodulet.<br />
Torsdag:<br />
Med Tasten---------kan du stille alle tider i<br />
energimodulet.<br />
Fredag:<br />
Med Tasten---------kan du stille alle tider i<br />
energimodulet.<br />
Lørdag:<br />
Med Tasten---------kan du stille alle tider i<br />
energimodulet.<br />
Søndag:<br />
Med Tasten---------kan du stille alle tider i<br />
energimodulet.<br />
Parameter:<br />
Med tasten------ kan alle parameter og temperaturer<br />
ændres.<br />
Tidsrum<br />
Tid 1 start:<br />
Tidsindstilling til det valgte energi modul og den<br />
valgte ugedag.<br />
Tid 1 stop:<br />
Tidsindstilling til det valgte energi modul og til den<br />
den valgte ugedag.<br />
Tid 2 start:<br />
Tidsindstilling til det valgte energi modul og til den<br />
valgte ugedag.<br />
Tid 2 stop:<br />
Tidsindstilling til det valgte energi modul og til den<br />
valgte ugedag.<br />
Timer<br />
TIDSINDSTILLING<br />
Minutter<br />
Med tasten -------- hæver man timerne og med tasten -------- hæver man<br />
minutterne.<br />
Kopi funktion:<br />
Hvis man vil bruge denne tid til alle ugedage, skal man trykke -------- i 2<br />
sek. for at forlade tidsindstillingen tryk på ------ .<br />
TIDSINDSTILLING VARMEKREDS<br />
Indstilling:<br />
I denne indstilling kan varmekredsen tændes eller<br />
slukkes.<br />
0,0 = Ingen funktion<br />
1,0 = Automatisk drift<br />
2,0 = Fixtemperatur (rumtemperatur er<br />
fremløbstemperatur)<br />
3,0 = Manuel drift (kun pumpestyring)<br />
Komforttemperatur:<br />
Komforttemperaturen er den temperatur der ønskes.<br />
Sparetemperaturen:<br />
Er den temperatur der ønskes uden for varmetiderne.<br />
Indeføleradresse:<br />
Den trådløse indeføler kan man give en adresse fra<br />
0 til 7 denne adresse gør at alle varmekredse får de<br />
rigtige informationer<br />
Adresse 0.0 Adresse 1.0 Adresse 2.0<br />
Adresse 3.0 Adresse 4.0 Adresse 5.0<br />
Adresse 6.0 Adresse 7.0<br />
Efter åbning af den trådløse indeføler, ser man<br />
skiftefunktionen hvor adressen 0-7 indstilles.<br />
TEST INDEFØLERNES FUNKTION, SE SIDE 66<br />
HVORDAN.<br />
Omskifter<br />
Batteri AAA<br />
Klikfunktion<br />
For at åbne skal der bruges en skruetrækker på klikfunktionen<br />
Fremløbstemperatur .<br />
MINUS<br />
55°<br />
Beregnet Fremløbstemperatur<br />
46°<br />
Fremløbstemperatur .<br />
PLUS<br />
23°<br />
k<br />
m<br />
<br />
Indeføler funktion:<br />
Her kan funktionen indstilles.<br />
1,0 = fuld funktion<br />
0,0 = rumtemperatur bliver ikke målt<br />
Udetemperatur styret varmekredsslukning:<br />
Ved overstigning af den indstillede udetemperatur<br />
slukker varmekredsen automatisk.<br />
Udetemperatur styret varmekredstænding:<br />
Ved ude temp. under den indstillede temp. vil varmekredsen<br />
automatisk tænde igen.<br />
Fremløbstemperatur styret varmekreds slukning:<br />
Hvis den udregnede fremløbstemperatur er lavere<br />
end varmekredskurven vil varmekredsen automatisk<br />
slukke.<br />
Hvis der bliver lavet en test af komponenter om sommeren<br />
skal udeføleren afmonteres og derigennem vil<br />
den regne – 10 grader.<br />
Udetemperatur MINUS:<br />
Til beregning af udetemperatur kurve anvendes<br />
udetemperatur værdi<br />
Fremløbstemperatur MINUS:<br />
Til beregning af udetemperaturkurve anvendes<br />
fremløbsværdi<br />
Udetemperatur PLUS:<br />
Til beregning af udetemperaturkurve anvendes<br />
fremløbsværdi<br />
Fremløbstemperatur PLUS:<br />
Til beregning af udetemperaturkurve anvendes<br />
fremløbsværdi<br />
Udetemperaturkurve<br />
Aktuelle Außentemperatur<br />
Udetemperatur MINUS -15° Udetemperatur PLUS+ 20°<br />
-5°<br />
<br />
k<br />
l<br />
m<br />
Beregnet<br />
fremløbstemperatur<br />
l<br />
Den beregnede fremløbstemperatur på 46 gr. til varmesystemet sker ved<br />
– 5 gr.<br />
Fremløbsbegrænsning (Max. fremløbs – temp.)<br />
Den maximale fremløbs temperatur.<br />
Minimal fremløbstemperatur:<br />
Den udregnede temperatur må ikke falde under denne<br />
temp.<br />
Fremløb – Indeføler indflydelse:<br />
Temperatur værdien hæves en grad hvis det er nødvendigt<br />
i huset.<br />
BIOTEKNIK - Balance 20
INDSTILLING BUFFER<br />
Buffer Aktiv:<br />
0,0 = bliver buffer ikke fyldt, hvis varmen kun bliver<br />
brugt i varmekredsen f.eks. solvarmebeholder i overgangstiden<br />
skal varmtvandsbeholderen fyldes, så<br />
fyldes buffer fra kedlen.<br />
1,0 = fuld funktion<br />
Indeføler Varmekredspumpe STOP:<br />
1,0 = varmekredspumpe kører altid i vinterdrift.<br />
0,0 = hvis indeføleren måler højere temperatur end<br />
den tilladte slukkes varmekredspumpen.<br />
Buffer start temperatur:<br />
Ved min temp på den øverste føler bliver buffer fyldt<br />
til max temp.<br />
Energisparebuffer:<br />
Start temp. Skal vælges så<br />
lavt som muligt da varmekreds<br />
temp selv udregnes, og<br />
sænkes så meget som muligt.<br />
Standardbuffer:<br />
Kun en temp fungerer som<br />
start temp.<br />
Buffer Stop temp.:<br />
Ved max. temp. ved den nederste temp. føler vil fyldningen<br />
stoppe.<br />
OBS.: Det kan være at efter kedel stop at rest varme vil<br />
blive overført til buffer.<br />
Hvis stop temp. ikke er opnået når der skal renses og<br />
fyldes piller på, vil kedlen først fylde buffer op når<br />
min. temp. bliver nået.<br />
Buffer solvarmehysterese:<br />
Ved anvendelse af den 3. føler (pt 1000) vil solvarmepumpen<br />
ved min. temp. blive aktiveret.<br />
Start temp. = temp. ved nederste føler (indstillede<br />
buffer solvarmehysterese).<br />
Så lang tid temperaturen i solfangermodulet er højere<br />
end start temp. kører solfangerpumpen<br />
Buffer type:<br />
7.0 = Energisparebuffer<br />
8.0 = Standardbuffer<br />
9.0 = Ydelsesbuffer<br />
Ydelsesbuffer styring<br />
0.0 inden for fyldetiden fungerer bufferen kun som<br />
ydeligere vand til kedlen. Udenfor fyldetiden fungerer<br />
den som energisparebuffer.<br />
1.0 Når kedlen befinder sig imellem tænd og sluk<br />
temperatur vil kedlen yde en max. temperatur på 65<br />
gr. C. Ved lavere temperatur end tænd temperaturen<br />
vil kedlen yde en max. temperatur på det samme som<br />
bufferens sluk temperatur + 10 gr. C.<br />
Ved brug af standard buffer uden varmekreds kan indeføleren<br />
(adresse varmekreds 1) styre den indstillede<br />
stue temperatur og buffertanken.<br />
INDSTILLING VVB<br />
VVB Aktiv:<br />
0,0 = Ikke aktiv<br />
1,0 = Aktiv<br />
VVB Start temp:<br />
Ved min temp. vil beholderen fyldes.<br />
VVB Stop:<br />
Ved max. temp. bliver fyldningen stoppet.<br />
OBS. Det kan forkomme at restvarme vil blive fyldt i<br />
vvb efter stop af påfyldning.<br />
Det kan også forekomme at man fylder vvb selv om<br />
der ikke er temp krav dertil.<br />
VVB Grund temp:<br />
Ved min temp vil VVB blive fyldt til stop temp, men<br />
inden for tidsrummet i energi modul 06.<br />
Der er stadig varmt vand til rådighed uden for tiden<br />
(energi modul 05).<br />
VVB Legionella temp.:<br />
I tidsvinduet (energimodul 07) vil VVB blive varmet til<br />
forindstillet temp.<br />
OBS.: Fare for meget høj varme<br />
Varmtvandsbeholder drift:<br />
1,0 = VVB bliver fyldt også når indeføler er<br />
slukket.<br />
0,0 = VVB vil ikke blive fyldt.<br />
Varmt vands beholder funktion:<br />
0,0 = Ingen funktion<br />
1,0 = SPEC Funktion VK 1<br />
2,0 = SPEC Funktion VK 2<br />
3,0 = SPEC Funktion VK 3<br />
FUNKTION 2 VVB føler: Funktionen af vvb føler nr. 2<br />
kan monteres på alle varme Kreds print (x7).<br />
Solvarmefunktion:<br />
Funktionen af temperaturdifference styring skal<br />
monteres på et VK print for sig selv(X7 & X11).<br />
Varmtvandsbeholder solvarmehysterese:<br />
Ved brug af solvarmeføler (PT100) bliver solvarmepumpen<br />
aktiveret ved en højere temperatur end start<br />
temperatur.<br />
STARTTEMPERATUR: VVB temperatur eller puffertemperatur<br />
(nederst).<br />
Så længe temperaturen i solvarmen er højere end<br />
start temperatur kører solvarmepumpen.<br />
OBS:<br />
Efter opvarmning af VVB til legionella temp, er det<br />
muligt at brænde sig på forbrugsvandet, derfor skal<br />
vandtemp. i vandhanen justeres derefter.<br />
A-3. Standard tider Værdier (fabriksindstilling)<br />
Kedeltider<br />
ugedag tidsvindue 1 tidsvindue 2<br />
Mandag 00:00 til 12:00 12:00 til 24:00<br />
Tirsdag 00:00 til 12:00 12:00 til 24:00<br />
Onsdag 00:00 til 12:00 12:00 til 24:00<br />
Torsdag 00:00 til 12:00 12:00 til 24:00<br />
Fredag 00:00 til 12:00 12:00 til 24:00<br />
Lørdag 00:00 til 12:00 12:00 til 24:00<br />
Søndag 00:00 til 12:00 12:00 til 24:00<br />
Varmekreds ugeprogram 1<br />
ugedag tidsvindue 1 tidsvindue 2<br />
Mandag 06:00 til 12:00 12:00 til 22:00<br />
Tirsdag 06:00 til 12:00 12:00 til 22:00<br />
Onsdag 06:00 til 12:00 12:00 til 22:00<br />
Torsdag 06:00 til 12:00 12:00 til 22:00<br />
Fredag 06:00 til 12:00 12:00 til 23:00<br />
Lørdag 06:00 til 12:00 12:00 til 23:00<br />
Søndag 07:00 til 12:00 12:00 til 22:00<br />
Varmekreds ugeprogram 2<br />
ugedag tidsvindue 1 tidsvindue 2<br />
Mandag 06:00 til 08:00 16:00 til 21:00<br />
Tirsdag 06:00 til 08:00 16:00 til 21:00<br />
Onsdag 06:00 til 08:00 16:00 til 21:00<br />
Torsdag 06:00 til 08:00 16:00 til 21:00<br />
Fredag 06:00 til 08:00 16:00 til 21:00<br />
Lørdag 06:00 til 12:00 12:00 til 22:00<br />
Søndag 07:00 til 12:00 12:00 til 21:00<br />
Buffer opvarmnings tider<br />
ugedag tidsvindue 1 tidsvindue 2<br />
Mandag 00:00 til 12:00 12:00 til 24:00<br />
Tirsdag 00:00 til 12:00 12:00 til 24:00<br />
Onsdag 00:00 til 12:00 12:00 til 24:00<br />
Torsdag 00:00 til 12:00 12:00 til 24:00<br />
Fredag 00:00 til 12:00 12:00 til 24:00<br />
Lørdag 00:00 til 12:00 12:00 til 24:00<br />
Søndag 00:00 til 12:00 12:00 til 24:00<br />
VVB opvarmnings tider<br />
ugedag tidsvindue 1 tidsvindue 2<br />
Mandag 05:00 til 09:00 17:00 til 23:00<br />
Tirsdag 05:00 til 09:00 17:00 til 23:00<br />
Onsdag 05:00 til 09:00 17:00 til 23:00<br />
Torsdag 05:00 til 09:00 17:00 til 23:00<br />
Fredag 05:00 til 09:00 17:00 til 23:00<br />
Lørdag 05:00 til 09:00 17:00 til 23:00<br />
Søndag 05:00 til 09:00 17:00 til 23:00<br />
Solvarme-VVB tider::<br />
I P-program kan man i nr. 61 ændre tidspunkt til opvarmning af vvb, med<br />
tast ------- ændres start tiden og med taste ------- ændres stoptiden .<br />
ugedag tidsvindue 1 tidsvindue 2<br />
Mandag - Fredag 11:00 til 12:00 17:00 til 21:00<br />
Lørdag - Søndag 11:00 til 12:00 17:00 til 21:00<br />
VVB min temp.<br />
ugedag tidsvindue 1<br />
Mandag 05:00 til 23:00<br />
Tirsdag 05:00 til 23:00<br />
Onsdag 05:00 til 23:00<br />
Torsdag 05:00 til 23:00<br />
Fredag 05:00 til 23:00<br />
Lørdag 05:00 til 23:00<br />
Søndag 05:00 til 23:00<br />
VVB Legionella opvarmnings tider<br />
ugedag tidsvindue 1<br />
Mandag 00:00 til 00:00<br />
Tirsdag 00:00 til 00:00<br />
Onsdag 00:00 til 00:00<br />
Torsdag 00:00 til 00:00<br />
Fredag 00:00 til 00:00<br />
Lørdag 00:00 til 00:00<br />
Søndag 00:00 til 00:00<br />
Pille sug og rensningstider<br />
ugedag tidsvindue 1<br />
Mandag 08:00 til 20:00<br />
Tirsdag 08:00 til 20:00<br />
Onsdag 08:00 til 20:00<br />
Torsdag 08:00 til 20:00<br />
Fredag 08:00 til 20:00<br />
Lørdag 08:00 til 20:00<br />
Søndag 08:00 til 20:00<br />
21<br />
BIOTEKNIK - Balance 22
Varmekreds Generelt<br />
Varmekreds Luftvarme<br />
Eksempel Varme- tider<br />
EKSEMPEL NATSÆNKNING<br />
Parameter<br />
Værdier<br />
Modus 1.0<br />
Komforttemperatur 22.0<br />
Sparetemperatur 20.0<br />
Indeføleradresse 1.0 oder 2.0 oder 3.0<br />
Indefølerfunktion 1.0<br />
Udetemperaturstyret varmekredsslukning. (DK 17) 23.0<br />
Udetemperaturstyret Varmekredstænding. (DK 16) 18.0<br />
Min. fremløbstemperatur 0.0<br />
Varmekreds Gulvvarme<br />
Parameter<br />
Værdier<br />
Fremløbstemperatur styre varmekreds slukning 23.0<br />
Udetemperatur MINUS -15.0<br />
Fremløbstemperatur MINUS 45.0<br />
Udetemperatur PLUS +20.0<br />
Fremløbstemperatur PLUS 30.0<br />
Fremløbstemperatur begrænsning (max. FL-Temperatur) 50.0<br />
Indeføler indflydelse 2.0<br />
Energi spare buffer<br />
Varmekreds 1 skal starte tidsprogram 1 tirsdag 06.00 og skal nu ændres til<br />
07.30.<br />
Tidsdrift (Tidsprogram 1)<br />
(Komforttemperatur og sparetemperatur)<br />
HAPERO<br />
ENERGIETECHNIK GMBH GMBH<br />
Hvis sparetemp/natsænkning skal sænkes fra 20,0 til 18,5 gr.<br />
HAPERO<br />
ENERGIETECHNIK GMBH GMBH<br />
Tryk samtidigt på knapperne -------- og -------- i 3 sekunder. Displayet<br />
viser nu [ -E.P- ]. Efter udløbet af de 3 sekunder vil du blive i E-programniveau.<br />
Parameter<br />
Værdier<br />
Parameter<br />
Værdier<br />
Fremløbstemperatur styre varmekreds slukning 23.0<br />
Udetemperatur MINUS -15.0<br />
Fremløbstemperatur MINUS 45.0<br />
Udetemperatur PLUS +20.0<br />
Fremløbstemperatur PLUS 20.0<br />
Fremløbstemperatur begrænsning (max. FL-Temperatur) 50.0<br />
Indeføler indflydelse 2.0<br />
Varmekreds Radiatorer 45/55<br />
Parameter<br />
Værdier<br />
Fremløbstemperatur styre varmekreds slukning 23.0<br />
Udetemperatur MINUS -15.0<br />
Fremløbstemperatur MINUS 45.0<br />
Udetemperatur PLUS +20.0<br />
Fremløbstemperatur PLUS 30.0<br />
Fremløbstemperatur begrænsning (max. FL-Temperatur) 70.0<br />
Indeføler indflydelse 4.0<br />
Varmekreds Radiatorer 75/55<br />
Parameter<br />
Værdier<br />
Fremløbstemperatur styre varmekreds slukning 23.0<br />
Udetemperatur MINUS -15.0<br />
Fremløbstemperatur MINUS 70.0<br />
Udetemperatur PLUS +20.0<br />
Fremløbstemperatur PLUS 35.0<br />
Fremløbstemperatur begrænsning (max. FL-Temperatur) 80.0<br />
Indeføler indflydelse 4.5<br />
Start temp. 25.0<br />
Sluk temp. 55.0<br />
Hysterese (Diff buffertemp og nederste solvarmeføler) 7.0<br />
Standard buffer værdier<br />
Parameter<br />
Værdier<br />
Start temp. 60.0<br />
Sluk temp. 75.0<br />
Hysterese (Diff buffertemp og nederste solvarmeføler) 7.0<br />
VVB værdier<br />
Parameter<br />
Værdier<br />
VVB Aktiv 1.0<br />
Start temp 45.0<br />
Sluk temp (DK 55.0) 60.0<br />
Grundtemp. (DK 40.0) 35.0<br />
Legionellentemperatur 70.0<br />
VVB Drift 1.0<br />
Kedelparameter<br />
Parameter<br />
Værdier<br />
Max. varme tid (minutter) 360.0<br />
Kedel max. temp (grad) 83.0<br />
Kedel pumpe start (grad) 55.0<br />
Varmeveksler- rensningstider (minutter) 25.0<br />
Display kode (tid) 3.0<br />
Max. ydelse (%) 2.0<br />
Min. Ydelse (%) (ca. 30 % fra max ydelse) 100.0<br />
Brænderrist rensning interval (minutter) 1.0<br />
Brænderrist interval (minutter) 60.0<br />
Tryk samtidig på knapperne -------- og -------- i 3 sekunder. Displayet viser<br />
nu [ -E.P- ]. Efter udløbet af de 3 sekunder vil du blive i E-program-niveau.<br />
Tryk tasten -------- til det ønskede modul kommer frem. I dette tilfælde står<br />
der (VK.ll).<br />
Varmekreds 1<br />
Tidsprogram 1<br />
Tryk tasten -------- for at vælge ugedag.<br />
Tryk tasten -------- indstil den ønskede ugedag. I dette eksempel vises TUE<br />
(tirsdag)<br />
Tryk tasten -------- for at komme til tiderne.<br />
Tryk tasten -------- for at se tiderne.<br />
Timer<br />
Minutter<br />
Med tasten -------- hæver du timerne. Med tasten -------- hæver du minutterne.<br />
For at forlade tidsindstillingen tryk tast -------- (tidsvindue) -------<br />
- ----- (Ugedag) -------- (modul) -------- (slut)<br />
Man kan hele tiden gå til anden menu inden man helt forlader denne menu.<br />
Tryk tasten -------- til det ønskede modul kommer frem i dette tilfælde står<br />
der (HC.l.l.) eller (HC.1.2).<br />
Varmekreds 1<br />
eller<br />
Tryk tasten -------- for at komme til at vælge ugedag.<br />
Tryk Tasten -------- eller -------- til det ønskede menupunkt kommer frem,<br />
i dette tilfælde står der (para) parametermenu.<br />
Tryk tasten -------- for at komme til parametermenu.<br />
Tryk tasten -------- til ønskede menu punkt kommer frem i dette tilfælde<br />
står der (Lt=) sparetemp.<br />
Tryk tasten -------- for at vise værdier.<br />
- 0,1° C<br />
+ 0,1° C<br />
Med tasten -------- mindsker du temperaturen. Med tast -------- hæver<br />
du temperaturen. For at forlade tidsindstillingen tryk tast -------- tidsvindue)<br />
-------- (ugedag) -------- (modul) -------- (slut)<br />
Man kan hele tiden gå til anden menu inden man helt forlader denne menu.<br />
23<br />
BIOTEKNIK - Balance 24
EKS. Pille fyldtid<br />
EKS. Buffertemp<br />
EKS. Vvb fyld tid.<br />
EKS. Vvb temp.<br />
Hvis tiden skal ændres om onsdagen fra 20.00 til 19.30 hvor fyret renser og<br />
henter piller.<br />
Hvis temp. skal ændres fra 50 gr. til 60,5 gr.<br />
Hvis tiden hvor kedlen skal stoppe med at fylde vvb skal ændres fra 21.00 til<br />
22.30.<br />
Hvis temp. skal ændres fra 45 gr. til 50.gr.<br />
HAPERO<br />
ENERGIETECHNIK GMBH GMBH<br />
HAPERO<br />
ENERGIETECHNIK GMBH GMBH<br />
HAPERO<br />
ENERGIETECHNIK GMBH GMBH<br />
HAPERO<br />
ENERGIETECHNIK GMBH GMBH<br />
Tryk samtidig på knapperne -------- og -------- i 3 sekunder. Displayet<br />
viser nu [ -E.P- ]. Efter udløbet af de 3 sekunder vil du blive i E-programniveau.<br />
Tryk samtidig på knapperne -------- og -------- i 3 sekunder. Displayet viser<br />
nu [ -E.P- ]. Efter udløbet af de 3 sekunder vil du blive i E-program-niveau.<br />
Tryk samtidigt på knapperne -------- og -------- i 3 sekunder. Displayet<br />
viser nu [ -E.P- ]. Efter udløbet af de 3 sekunder vil du blive i E-programniveau.<br />
Tryk samtidig på knapperne -------- og -------- i 3 sekunder. Displayet viser<br />
nu [ -E.P- ]. Efter udløbet af de 3 sekunder vil du blive i E-program-niveau.<br />
Tryk tasten -------- til det ønskede modul kommer frem. I dette tilfælde står<br />
der [E.=08]<br />
Tryk tasten -------- til det ønskede modul kommer frem. I dette tilfælde står<br />
der [E.=04]<br />
Tryk tasten -------- til det ønskede modul kommer frem. I dette tilfælde står<br />
der [E.=05]<br />
Tryk tasten -------- til det ønskede modul kommer frem. I dette tilfælde står<br />
der [E.=05]<br />
Tryk tasten -------- for at vælge ugedag.<br />
Tryk tasten -------- for at vælge ugedag.<br />
Tryk tasten -------- for at vælge ugedag.<br />
Tryk tasten -------- for at vælge ugedag.<br />
Tryk tasten -------- indstil den ønskede ugedag. I dette eksempel vises VED<br />
(onsdag)<br />
Tryk Tasten -------- eller -------- til det ønskede menupunkt kommer frem,<br />
i dette tilfælde står der (para) parametermenu.<br />
Tryk tasten -------- indtil den ønskede ugedag vises. I dette eksempel vises<br />
thu (torsdag)<br />
Tryk Tasten -------- eller -------- til det ønskede menupunkt kommer frem,<br />
i dette tilfælde står der (para) parametermenu.<br />
Tryk tasten -------- for at komme til tiderne.<br />
Tryk tasten -------- for at komme ind i parametermenu.<br />
Tryk tasten -------- for at komme til tidsindstillingen.<br />
Tryk tasten -------- for at komme ind i parameter menu.<br />
Tryk tasten -------- for til se tiderne.<br />
Tryk tasten -------- il ønskede menu punkt kommer frem, i dette tilfælde<br />
står der (P.Ht) (sluktemp.)<br />
Tryk tasten -------- for til se tiderne.<br />
Tryk tasten -------- til ønskede menu punkt kommer frem i dette tilfælde<br />
står der [P .Ht ] (Slukketemp.)<br />
Tryk tasten -------- for at se tiderne.<br />
Tryk tasten -------- for at vise værdier.<br />
Tryk tasten -------- for at se tiderne.<br />
Tryk tasten -------- for at vise værdier.<br />
Timer<br />
Minutter<br />
- 0,1° C<br />
+ 0,1° C<br />
Timer<br />
Minutter<br />
- 0,1° C<br />
+ 0,1° C<br />
Med tasten -------- hæver du timerne. Med tasten -------- hæver du minutterne.<br />
For at forlade tidsindstillingen tryk tast -------- (tidsvindue) -------<br />
- ----- (Ugedag) -------- (modul) -------- (slut)<br />
Man kan hele tiden gå til anden menu inden man helt forlader denne menu.<br />
Med tasten -------- mindsker du temperaturen. Med tasten -------- hæver<br />
du temperaturen. For at forlade tidsindstillingen tryk tast -------- (tidsvindue)<br />
-------- -(Ugedag) -------- (modul) -------- (slut)<br />
Man kan hele tiden gå til anden menu inden man helt forlader denne menu.<br />
Med tasten -------- hæver du timerne. Med tasten -------- hæver du minutterne.<br />
For at forlade tidsindstillingen tryk tast -------- (tidsvindue) --------<br />
-------(Ugedag) -------- (modul) -------- (slut)<br />
Man kan hele tiden gå til anden menu inden man helt forlader denne menu.<br />
Med tasten -------- mindsker du temperaturen. Med tasten -------- hæver<br />
du temperaturen. For at forlade tidsindstillingen tryk tast ------- (tidsvindue)<br />
-------- --(Ugedag) -------- (modul) -------- (slut)<br />
Man kan hele tiden gå til anden menu inden man helt forlader denne menu.<br />
25<br />
BIOTEKNIK - Balance 26
Adgang<br />
A-4. Parametermenu<br />
HAPERO<br />
ENERGIETECHNIK GMBH GMBH<br />
Tryk knap -------- og -------- ned og efter 2 sek. Tryk knap -------- ned og<br />
du er i P-program-niveau.<br />
Nr. Forbindelse Information<br />
1 Manuel påfyldning 0,0 = Automatisk sug / 1,0 = Manuel fyldning<br />
2 Melding ASH Værdi ca.1000 kg. tøm askeskuffe<br />
3 Takte pillebeholder Taktantal i pillebeholder<br />
4 Sugetid i sek. Værdi i sek. til sug<br />
5 Sugetid i sek. ekstra Værdi i sek. efter stop af udtrækningssystem<br />
6 Udtræknings System sek. Værdi i sek. ved drift af udtrækningssystem<br />
7 Udtræknings System pausetid Værdi i sek. når systemet er i drift<br />
8 Udtræknings System tid. Værdi i minutter max. tid hvis der ikke er piller, vil der vises Error 02<br />
32 Ydelse brændfase1 Værdi i % luftydelse og fødning/4 ved 1 brændfase<br />
27<br />
OBS:<br />
Indstilling i parametermenu må kun udføres<br />
efter samtale med Importør eller<br />
installatør.<br />
Hvis dette ikke overholdes vil alle garantier<br />
bortfalde og sikkeheden vil være i<br />
fare.<br />
For at komme tilbage til fabriksindstillingen skal du<br />
trykke tast menu 60.<br />
9 Sugesystem type 0.0 = Standard / 1.0 = Sugeskinne / 2.0 = GEOplast / 3.0 = Muldvarp (forindstillet parameter til muldvarp, er uden ansvar)<br />
10 Aggregat test Beskrivelse se side 29<br />
11 Skorstensspærring aktiv 0,0 = skorstensspærring vil ikke forekomme om natten p.g.a. Støj. 1,0 = spærring vil også ske om natten<br />
12 Varmekredspumpe Værdi i grader starttemperatur, varmekredspumpe<br />
13 Max. varmetid Værdi i minutter max. varmetid indtil rensning<br />
14 Kedel ønske temperatur Værdi i grader kedel ønsket temperatur uden energistyring og udeføler<br />
15 Sluktemperatur Værdi i grader hvis kedel overskrider sluk-temperatur vil opvarmning stoppe<br />
16 Min. ydelse Værdi i % min. ydelse ca.30% fra max. drift<br />
17 Max ydelse Værdi i % max. ydelse<br />
18 Konvektions rensetider Værdi i minutter konvektionsrensetider multifunktionsmotor<br />
19 Indeføleradresse Indstilling af indeføler adresse til komunikation fra trådløs indeføler uden energistyring<br />
20 Informationskode 1.0 = ingen visning, 2.0 = klokken, 3.0 = Drifttilstand // Visning i hovedmenu efter 15 sekunder.<br />
21 Luftkorrektur Værdi i % værdien bliver saf luftmængdemåler og kalibrering<br />
22 REFA aktiv 1,0 = refa aktiv / 0,0 = ikke aktiv<br />
23 Brændkammer temperatur 100% Ma.x brændkammer temperatur REFA<br />
25 Brænder fyld tid Værdi i sek. brænder forfyldning<br />
26 Indfødningstid tænding Værdi i sek. taktpause til indfødning af piller i tændings periode<br />
27 Luftmængde tænding Værdi i punkter, luftmængde måler i tændingsfase<br />
28 Tændings genkendelse Værdi i grader enten glødestav eller brændertemperatur<br />
29 Max. takt Max. takt ved tænding<br />
30 Flamme Værdi i grader ved lavere temperatur end tilladt, vil flammen betegnes som slukket.<br />
31 Tid brændfase 1 Værdi i sek. tid til første brændfase<br />
De indstillede værdier bliver kun gemt når kedlen er i<br />
stand by og hvis der i mellemtiden er strøm udfald vil kun<br />
de gamle værdier være gemt.<br />
Nr. Forbindelse Information<br />
33 Tid brændfase2 Værdi i sek. tid til 2 brændfase<br />
34 Ydelse brændfase 2 Værdi i % luftydelse og fødning/4 ved 2 brændfase<br />
35 Sekundærluftkurve 1 % 35 kw værdi i punkter – pc-luftværdi ved 1% materialeydelse<br />
36 Sekundærluftkurve 100 % 35 kw værdi i punkter – pc-luftværdi ved 100 % materialeydelse<br />
38 Tid brænderrist motor Værdi i sek. max tid start til slut<br />
39 Interval brænderrist Værdi i minutter- tidsinterval I brænder rensningen i varmedrift<br />
40 Tid brænderrist rensning Værdi i sek. tid til rensnings af brænderrist<br />
41 Tid til at kedlen brænder rent Værdi i minutter - Tidsinterval til renbrænding (brandkammer tømmes) i varmedrift<br />
42 0-10 Volt 0.0. = MAX. temperatur 1.0 = Ydelse maximeres (kedel max. 83° C indstilles)<br />
44 Snegle tid Værdi i sek. tid sneglen kan køre ved fødning<br />
47 Min. Brændkammertemperatur Værdi i grader celsius - Min. brændkammertemperatur ved 1% ydelse<br />
49 Kedel pumpe stop 0.0 = Standard 1.0 = Kedelpumpestop når kedlen er i „OFF“ eller indeføler (Kesselbezogen) = SLUK<br />
50 Relæ 8 funktion Indstlling af speciel funktion til potientel fri kontakt<br />
51 Drift tid Relæ 8 Værdi i sek. - Drifttid til den potientiel frie kontakt ved „Relæ 8“<br />
52 Pausetid Relæ 8 Værdi i minutter - Drifttid til pausen ved potientiel frie kontakt ved „Relæ 8“<br />
53 For høj rum temperatur Gulvvarme VK sluk 0,0 = rum overtemperatur (+0,5C) ved gulvvarme ingen varmekreds stop, 1,0 = rum overtemperatur (+0,5 C) varmekreds stop<br />
54 Følervalg 0.0 = KTY 81/110 Føler på varmekredsmodul og VVB-føler, 1.0 = PT1000 Føler på varmekredsmodul og VVB-føler<br />
55 Udetemperatur ændring Værdi i grader celsius - indstilling af den målte udetemperatur<br />
57 Plug & Easy 0,0 = standard / 1,0 = Varmekredspumpe styring fra trådløs indeføler (se <strong>betjeningsvejledning</strong> side 47)<br />
58 Info modulkonfiguration Hvis man er i pil 59 uden at ændre indstilling efter man går ud, vil kedlen nulstilles<br />
59 Modulkonfiguation Konfiguationen af varme-kredse og buffer laves her. Læs kapitel om dette side 37<br />
60 Fabriksindstilling For at genskabe fabriks-indstillingen tryk tast og varmekreds indstillinger<br />
61 VVB fylde tider Med tasten starter solvarmen VVB start tid fra 11.00 til 12.00 med tasten begynder påfyldning fra 05.00 til 09.00<br />
62 Kaskadenadresse 0.0 = Ingen kaskade, 1.0 = Master 2.0 = Slave 1 3.0 = Slave 2<br />
63 Kaskaden - Parallel drift 0.0 = Kaskade seriedrift (Masterkedelpumpe, til alle kedler), 1.0 = Kaskaden-Paralleldrift (Kedelkredspumpe til alle kedler)<br />
64 Kaskaden-test 4.0 = Master og slavekedel start omgående.<br />
65 DK Program Indstillinger specielt til DK.<br />
95 Max. Temperatur Sikkershedstemperatur dagsbeholder<br />
96 Max. temperatur under sugning Sikkerhedstemperatur dagsbeholder, under sugning<br />
98 Luft nødsdrift 5.0 = Nøddrift luftmængdemåler<br />
BIOTEKNIK - Balance 28
Adgang<br />
Tryk tasten-------- så lang tid at der står 10. Tryk tasten -------- for at komme<br />
til aggregat test.<br />
A-6 AGGREGAT TEST<br />
HAPERO<br />
ENERGIETECHNIK GMBH GMBH<br />
Tryk knap -------- og -------- ned og efter 2 sek. Tryk knap -------- ned og<br />
du er i P-program-niveau.<br />
Med tasten -------- kommer du til de forskellige dele i aggregat test.<br />
(digitalindgang,temperature, 0-10 v indgang, relæudgange, bufferpumpe,<br />
materialesnegl, blæser, luftmængdemåler<br />
Temperaturer<br />
Vises (-00,0) betyder følerbrud<br />
Brændkammertemp. :<br />
Målt brændkammer temp.<br />
Hovedprint X13 2 Pole.<br />
Kedel temp:<br />
Målt kedel temp.<br />
Hovedprint X15 2 Pole.<br />
Vvb temp:<br />
Målt vvb temp.<br />
Hovedprint X16 2 Pole.<br />
Ude temp:<br />
Målt ude temp.<br />
Hovedprint X17 2 Pole.<br />
0-10 volt indgang<br />
0-10 volt:<br />
Målt spændingsindgang<br />
Hovedprint X18 2 Pole.<br />
Bufferpumpe<br />
Bufferpumpe:<br />
Med tasten-------- bliver relæet aktiveret, se<br />
installations vejledning strøm.<br />
Solarpumpe: (overscettes)<br />
Med tasten-------- bliver relæet aktiveret, se<br />
installations vejledning strøm.<br />
Pillesnegl 24 V<br />
Pillesnegl (daglig beholder- brændkammer):<br />
Med tasten-------- bliver sneglen aktiveret 1x<br />
Hovedprint X20 4 Pole.<br />
PRIMÆR BLÆSER<br />
Primær blæser:<br />
Med tryk på tasten --------bliver omdrejningerne<br />
hævet med 5 punkter.<br />
Med tryk på tasten--------bliver værdien på menu 24<br />
igen nulstillet.<br />
Hovedprint X3 3 Pole.<br />
LUFTMÆNGDESENSOR<br />
Luftmængdemåler :<br />
Hovedprint<br />
Varmekredspumpe/mixer<br />
Relæ’et aktiveres kun ved tændt kedel.<br />
Modulplads 1 (pumpe)<br />
Med tasten -------- bliver relæet aktiveret, se installations<br />
vejledning strøm.<br />
Modulplads 1 (mixer åben/solvarmepumpe)<br />
Med tasten -------- bliver relæet aktiveret, se installations<br />
vejledning strøm.<br />
Modulplads 1 (mixer lukker)<br />
Med tasten -------- bliver relæet aktiveret, se installations<br />
vejledning strøm.<br />
Modulplads 1 (Fremløbstemp./buffer øverst)<br />
Se installations vejledning strøm.<br />
Modulplads 1 (buffer temp. nederst)<br />
Se installations vejledning strøm.<br />
Modulplads 2 (pumpe)<br />
Med tasten -------- bliver relæet aktiveret, se installations<br />
vejledning strøm.<br />
Modulplads 2 (mixer åben/solvarmepumpe)<br />
Med tasten -------- bliver relæet aktiveret, se installations<br />
vejledning strøm.<br />
Modulplads 2 (mixer lukker)<br />
med tasten-------- bliver relæ’et aktiveret se.<br />
installations vejledning strøm<br />
Modulplads 2 (Fremløbstemp./buffer øverst)<br />
Se installations vejledning strøm.<br />
Digitale indgange<br />
RELÆ UDGANGE<br />
Modulplads 2 (buffer temp. nederst)<br />
0 = ingen digital indgang<br />
1 = digital indgang<br />
Sensor multifunktionsmotor:<br />
Føler ved multifunktionsmotor,<br />
Hovedprint X21 3 Pole.<br />
Bimetal kontakt sneglekanal:<br />
Bimetal kontakt ved fødesnegl,<br />
Hovedprint X22 2 Pole.<br />
Sensor i pillelager:<br />
Føler i pillebeholder ,<br />
Hovedprint X23 3 Pole.<br />
Digital indgang extern kontakt(potientaltfri):<br />
Kontakt = drift, ingen kontakt = ingen drift<br />
Hovedprint X24 2 Pole.<br />
Uden funktion: reserve 1<br />
Reserve uden funktion,:<br />
Hovedprint X25 3 Pole.<br />
Disse relæ’er vil kun ved slukket anlæg og i Standby<br />
tændes.<br />
Belimo (tandstangsmotor):<br />
Med tasten-------- bliver relæet aktiveret.<br />
Hovedprint X4 3 Pole.<br />
Multifunktionsmotor:<br />
Relæ’et kan ikke aktiveres<br />
Hovedprint X5 3 Pole.<br />
Glødestav:<br />
Med tasten-------- bliver relæet aktiveret.<br />
Hovedprint X6 3 Pole.<br />
Kedelpumpe:<br />
Med tasten-------- bliver relæet aktiveret.<br />
Hovedprint X7 3 Pole.<br />
Vvb pumpe:<br />
Med tasten-------- bliver relæet aktiveret.<br />
Hovedprint X8 3 Pole.<br />
Se installations vejledning strøm.<br />
Modulplads 3 (pumpe)<br />
Med tasten -------- bliver relæet aktiveret, se installations<br />
vejledning strøm.<br />
Modulplads 3 (mixer åben/solvarmepumpe)<br />
Med tasten -------- bliver relæet aktiveret, se installations<br />
vejledning strøm.<br />
Modulplads 3 (mixer lukker)<br />
Med tasten -------- bliver relæet aktiveret, se<br />
installations vejledning strøm.<br />
Modulplads 3 (Fremløbstemp./buffer øverst)<br />
Se installations vejledning strøm.<br />
Modulplads 3 (buffer temp. nederst)<br />
Se installations vejledning strøm.<br />
Uden funktion: reserve 2<br />
Reserve uden funktion,<br />
Hovedprint X26 3 Pole.<br />
Sugecyklon (pillesug):<br />
Med tasten-------- bliver relæet aktiveret.<br />
Hovedprint X9 3 Pole.<br />
Uden funktion: reserve 3<br />
Reserve uden funktion,<br />
Hovedprint X27 3 Pole.<br />
Lagersnegl (Extern pillelagersnegl):<br />
Med tasten-------- bliver relæet aktiveret..<br />
Hovedprint X10 3 Pole.<br />
29<br />
STB:<br />
Sikkerhedstemperaturbegrænser<br />
Hovedprint X12 2 Pole.<br />
Potientel fri kontakt:<br />
Med tasten-------- bliver relæet aktiveret.<br />
Hovedprint X13 3 Pole.<br />
BIOTEKNIK - Balance 30
Til installatOren<br />
Og<br />
elektrikkeren<br />
Advarsel: Alle temperaturfølere er ip54(vandbeskyttet) montering<br />
i vand er ikke tilladt.<br />
31<br />
Vær opmærksom på at røgrør ikke går ind i skorstenen.<br />
OBS:<br />
Vær opmærksom på at holde alle gyldige regler. Kontakt skorstensfejer.<br />
Ikke varmebestandige materialer må ikke andvendes<br />
Det anbefales at kontrol af montering og opstart foregår<br />
af autoriseret og uddannet personale.<br />
Installation<br />
Montering af strOm<br />
og Opstart<br />
BIOTEKNIK - Balance 32
HAPERO<br />
ENERGIETECHNIK GMBH GMBH<br />
B-1. Installation af pillekedel<br />
afstand<br />
Generel vejledning<br />
Beskyttelse af gulv<br />
Sikkerhedsafstand til brændbart materiale SKAL overholdes.<br />
Kedlen skal monteres ifølge BTV 32 og A1 vejledning B4.8.<br />
Kedlen skal tilsluttes en skorsten der er egnet til fast brændstof. Skorstenen<br />
skal have en diameter på mindst 80 mm.<br />
Monteringssted : Kedlen skal pga. vægten opstilles et egnet sted. Ved brændbart<br />
underlag skal der monteres et ildfast underlag (glas, stål,keramik, eller<br />
lignende.<br />
For at det er muligt at udføre service på kedlen Skal min. afstande overholdes.<br />
Min. rumhøjde<br />
2.0 Meter<br />
50 cm<br />
5 cm<br />
Når kedlen brænder er der undertryk i kedlen. Hvis trækket i skorstenen ikke<br />
er tilstrækkelig kan overtryk forekomme. Det er vigtigt at røgrør systemet er<br />
helt lufttæt med korrekt træk.<br />
Undgå skorstensrør på over 2 meter.<br />
Sikkerheds og min. afstand Balance Serie:<br />
Det blå område skal installatøren overholde.<br />
Ved stueversionen skal afstand overholdes til let brændbare<br />
materialer<br />
30 cm<br />
5 cm<br />
50 cm<br />
Undgå retningsændringer på vej til skorsten (hjørner).<br />
Der skal være rense mulighed i skorstens rør.<br />
For at opnå optimal virkningsgrad, anbefales det at anvende korrekt tilslutnings<br />
kobling.<br />
For at undgå støj fra kedlens rensesystem, anbefales det at tilslutning bliver<br />
lavet i flexrør (pex), min. 0,5 meter.<br />
Skorstens tilslutning<br />
Hvis der ikke er tilstrækkeligt træk i skorstenen skal der monteres mekanisk<br />
drevet træk. Ved brug af ældre skorsten til en højeffektiv kedel kan der forekomme<br />
problemer som bl.a. løbesod,dette kan fjernes på flere måder såsom<br />
montering af Isokern eller stålforing med kondens aftapning.<br />
Skorstenstemperaturen er mellem 70 og 115 grader.<br />
Elektrisk tilslutning<br />
Kedlen må kun tilsluttes af en autoriseret fagmand 230 v med 13 ampere.<br />
Det gennemsnitlige forbrug i varmedrift er mellem 7 og 40 watt.<br />
Den automatiske tænding bruger ca. 250 watt (ca. 5 minutter).<br />
Kablet skal monteres sådan at det ikke har kontakt med varme og skarpe<br />
genstande.<br />
Min.<br />
afstanden<br />
må kun<br />
overskrides<br />
ved flexibel<br />
tilslutning<br />
af kedlen.<br />
50 cm<br />
50 cm<br />
10 cm<br />
10 cm<br />
Sikkerhedsafstanden<br />
er en<br />
min. afstand til<br />
let brændbare<br />
materialer og SKAL<br />
overholdes.<br />
80 cm<br />
10 cm<br />
Strålingsområde<br />
bliver målt fra glasruden<br />
og er 80 cm.<br />
80 cm<br />
Min. afstanden<br />
må kun<br />
overskrides<br />
ved flexibel<br />
tilslutning af<br />
kedlen.<br />
Montering:<br />
Samtlige afstande skal overholdes.<br />
Servicering af kedel skal være muligt.<br />
Røgrør D 130<br />
70 cm<br />
20 cm<br />
16 cm<br />
16 cm<br />
Sugeslange<br />
Returluftslange<br />
Udførelse!<br />
Skorstenen skal laves efter en korrekt skorstensberegning.<br />
Europæisk norm EN13384.<br />
Alle garantier fjernes hvis dette ikke overholdes!<br />
3. Tilslutning til varmeanlæg.<br />
Påfyldning og tømning foregår på bagsiden af kedlen.<br />
Røgrør 0 80 mm<br />
Udluftning 3/4 „ (Sikkerhedsaggregat)<br />
Fremløb Retur 5/4 „ ( Tilslutning)<br />
Anbefalinger :<br />
1. Udmåling og optegning af tilslutning til skorsten, evt.<br />
montering af brandfast plade.<br />
3. Udboring af hullet.<br />
3. Indmuring af skorstensforing.<br />
4. Monter kedlen med røgrør i skorstenen.<br />
Skorstenstræk anbefales 10 til 15 PA<br />
Trækstabilisator: Det anbefales at montere trækstabilisator hvis skorstenstrækket<br />
er over 20 pascal.<br />
Skorstensforing skal være udført i fugtigheds modstanddygtigt materiale.<br />
Røgrør til skorstenen må max være 3 meter og skal stige mindst 10 gr. C.<br />
Røgrøret skal være tæt og isoleret.<br />
33<br />
Monteringsforslag: Forslag fra os er kun stillet til rådighed som forslag og<br />
muligheder uden vi kan drages til ansvar. Alle lokale regler skal overholdes.<br />
Vand:<br />
Vandet skal overholde Norm H 5195-1<br />
Tilbageløbshævning:<br />
Kedlen er konstrueret sådan at det ikke er nødvendigt at hæve tilbageløbstemperaturen.<br />
I alle tilfælde skal ydelses delen (varmekreds m.m.) styres fra<br />
kedlen, også ved fjernkontrol.<br />
Udluftning:<br />
Efter påfyldning af kedlen skal den udluftes. Dette foregår foran på kedlen,<br />
og der skal benyttes en egnet nøgle.<br />
Udluftning sidder på forsiden af kedlen.<br />
Boreskabelon:<br />
Sugeslange<br />
Returluftslange<br />
Primærluft. Sekundærluft<br />
55,0 cm<br />
50,0 cm<br />
Forside<br />
0 6,0 cm<br />
41,5 cm<br />
36,5 cm<br />
34,0 cm<br />
Bagside<br />
0 4,0 cm<br />
0,0 cm<br />
Grundflade: 55 x 60 cm<br />
118,0 cm<br />
12,3 cm<br />
6,3 cm<br />
5,5 cm<br />
0,0 cm<br />
Retur<br />
3/4“<br />
Fremløb<br />
3/4“<br />
20,5 cm<br />
35,4 cm<br />
42,8 cm<br />
18,5 cm<br />
Røgrørs højde 94,0 cm<br />
183 cm<br />
138 cm<br />
127 cm<br />
Askeskuffe<br />
58 cm 31 cm<br />
Grundflade: 58 x 75 cm<br />
BIOTEKNIK - Balance 34
OBS: Ændring af kedlen må kun foregå når al strøm er fjernet<br />
fra kedlen.<br />
Beklædning på kedlen er monteret og for at montere strøm til pumper m.m.<br />
skal den ene side afmonteres.<br />
1.<br />
B-2. KEDEL BEKLÆDNING<br />
Kedlen skal være slukket og nedkølet før nogen ændringer.<br />
Beklædning på kedlen er monteret og for at montere strøm til pumper m.m.<br />
skal den ene side afmonteres.<br />
2.<br />
1a.<br />
Sugesystemet skal monteres efter monteringsvejledningen.<br />
Vær opmærksom på at den tryk bestandige sugeslange skal indføres<br />
ca. 100 cm. I indføringsrøret på fyret med ca. 3 cm. I den daglige beholder og<br />
der skal jorden (kobbertråd) monteres. Slangen skal fixeres.<br />
Sugecyklonen skal monteres ved siden af sugesonden. Vær opmærksom på<br />
at returluftslangen skal monteres på sugecyklonen. Den elektriske tilslutning<br />
skal forbindes til kedlen.<br />
B-4. Sugesystem<br />
Sugeturbinen skal monteres ved siden af pilletanken. Bemærk ar det er returluftslangen<br />
der skal monteres på sugeturbinen. Strømmen fra sugeturbinen<br />
skal tilsluttes hovedprintet på x9.<br />
Hovedprint X 9<br />
Til kedel (returluftslange)<br />
Til sugesonde (piller)<br />
Strømtilslutning til kedel (3x1,5)<br />
2.<br />
1.<br />
3.<br />
Elektronik<br />
3 cm<br />
Afmontering<br />
Montering<br />
Den flexsible returluftslange skal<br />
fastspændes på returluftrør på<br />
bagsiden.<br />
Efter montering af sugeslange skal<br />
gummi muffe monteres for at danne<br />
helt tæt forbindelse.<br />
For at fjerne siden skal skruerne (A) fjernes<br />
Nu er det muligt at tilslutte strøm m.m.<br />
Monter alle dele i omvendt rækkefølge.<br />
Til kedel (trykbestandig sugeslange).<br />
B-3. Forbrændingsluft<br />
Enhver forbrænding skal bruge luft denne luft tages normalt fra fyrrummet.<br />
Denne kedel kan også tage det fra 2 seperate lufslanger der monteres direkte<br />
udenfor.<br />
OBS:<br />
I stueversion skal isoleringen fjernes ved glasset, men kun foroven.<br />
Sug og returluft slangerne<br />
bliver monteret på siden og skal<br />
fastmonteres som beskrevet.<br />
Jordforbindelsen SKAL<br />
monteres til den dertil<br />
indrettede stik.<br />
Forbrændingsluft fra stue:<br />
Ved meget tætte boliger kan det blive et problem at få luft nok. Det kan i<br />
enkelte tilfælde være nødvendigt at tilføre ekstra luft, for at undgå dårlig forbrænding,<br />
eller at udlufte flere gange dagligt.<br />
1. Der anbefales 2 lige lange slanger.<br />
2. Minimum diameter 40 mm.<br />
3. For at tilføre nok luft må slangerne ikke være længere end<br />
10 meter. Undgå at bukke dem for meget.<br />
4. Hvis slangerne går direkte i det fri skal de slutte med et vindstop<br />
for at undgå dårlig forbrænding,og forhindre at luften bliver taget fra et andet<br />
bedre udluftet rum.<br />
35<br />
OBS:<br />
Montering af luftslanger<br />
må kun foregå<br />
forneden af luftrør.<br />
Ved forhøjet støvrisiko,<br />
anbefales det at montere<br />
støv filter.<br />
Sugeslangen skal monteres med spændebånd.<br />
For at undgå støj og vibrationer, anbefales det at der<br />
monteres en gummimåtte under sugeturbinen!<br />
BIOTEKNIK - Balance 36
B-5. Modulkonfiguration<br />
B-6. StrOmforsyning<br />
Et eksempel findes på side 38.<br />
Start-vejledningen findes på side 45.<br />
Adgang<br />
Jordforbindelse<br />
0 =Ingen funktion, eller solvarmemodul til VVB<br />
1=Gulvvarme<br />
2=Radiatorer 55gr./45gr. C<br />
3=Radiatorer 75gr./55gr. C<br />
4=Radiatorer 90gr./70gr. C<br />
5=Varmluftblæser<br />
6=Luftvarme<br />
7=Energisparebuffer<br />
8=Standardbuffer<br />
9=Ydelsesbuffer<br />
1 2 7<br />
Modulplads 1<br />
Med tryk på tasten<br />
indstilles varmekreds 1.<br />
HAPERO<br />
ENERGIETECHNIK GMBH GMBH<br />
Tryk knap -------- og -------- ned og efter 2 sek. Tryk knap -------- ned og<br />
du er i P-program-niveau.<br />
Hvis du har trykket på en forkert knap eller ikke vente 2 sekunder, viser displayet<br />
[FAIL].<br />
Tryk tasten ----- indtil du kommer til pil 59. Tryk nu tast ----- for at komme<br />
ind i modul konfiguration.<br />
Strømmen skal monteres<br />
af faguddannet<br />
personale og efter gældende<br />
regler.<br />
Kablet skal være dobbelt<br />
isoleret og være mindst<br />
3 x 1,5 mm².<br />
Jordforbindelsen SKAL<br />
monteres for at forhindre<br />
statisk elektricitet.<br />
Dette skal tjekkes inden<br />
start.<br />
Modulplads 2<br />
Med tryk på tasten<br />
indstilles varmekreds 1.<br />
Modulplads 3<br />
Med tryk på tasten<br />
indstilles varmekreds 1.<br />
Stikretning<br />
Bufferprint skal altid monteres nederst!<br />
Konfig. Eks.<br />
Hvis 2 varmekredse skal tilsluttes: 1 med gulvvarme og en med raditorer<br />
55/45 gr. og en energisparebuffer , se kapitel om energistyring.<br />
Ved tryk på tasten ----- x2 bliver indstillingen gemt og varmekredse og<br />
buffer indstillingerne gemt.<br />
Alle personlige indstillinger kan ændres i tid og energi menu<br />
(side 19)<br />
Strømtilslutning skal<br />
kunne afmonteres på<br />
stedet med stik.<br />
OBS!<br />
Gå til parameter menu nr 59 og tryk tasten --------<br />
tast 1.2.7.<br />
for at konfigurere og<br />
Strømforsyning<br />
230 V / >=13 A /
B-6. Monteringsvejledning energi styring<br />
varmekreds<br />
Buffer<br />
KTY 81-110<br />
AGND<br />
For at fastmontere yderligere moduler kan de 4 skruer benyttes og det flade<br />
varmekredsprint skal fastgøres.<br />
Strømforsyning x1 kan tages fra x2.<br />
KTY 81-110<br />
(Switch)<br />
AGND<br />
X11 (indeføler 3-pol)<br />
KTY 81-110<br />
AGND<br />
X 8 (fremløbsføler)<br />
Jord<br />
Nul<br />
Fase (L)<br />
X 1 / X 2<br />
(strømforsyning)<br />
Jord<br />
Nul<br />
Fase (L) Varmekredspumpe<br />
X 6<br />
X 3<br />
(varmekredspumpe) (mixergruppe)<br />
Solvarmebuffer<br />
Jord<br />
Nul<br />
Fase (L) Mixer luk<br />
Fase (L) Mixer åben<br />
OBS: LIVSFARE!<br />
Den elektriske tilslutning, må kun udføres af trænet eller uddannet<br />
personale, og skal overholde alle nationale regler og<br />
sikkerhed.<br />
Hvis dette ikke overholdes bortfalder alt garantier og sikkerheden<br />
sættes over styr med fare til følge!<br />
1<br />
2<br />
3<br />
(I indeføler)<br />
OBS!<br />
Stik på hovedprint er alle ens monteret, men på ekstra print er det drejet<br />
180 gr.<br />
Vær opmærksom på stikretning!<br />
Ekstern ydelse 0 - 10 V<br />
Ved mere end 0,5 volt bliver kedlen startet og ved mindre end 0,3 volt bliver<br />
kedlen slukket (10 volt er 100 % ydelse)<br />
Energistyringen er dog stadig aktiv (varmekreds,vvb,buffer) kedelpumpen<br />
bliver i kedel standby ikke startet.<br />
X 18<br />
(Ekstern ydelse 0-10V)<br />
Udetemperatur<br />
Uden anvendelse af energistyring vil et følerbrud<br />
af udetemp. ændre kedlens max. temp. til<br />
den indstillede temp. i p menu nr. 14.<br />
0 til +10 Volt<br />
AGND<br />
Ekstern kontakt<br />
Ved montering af stik (standard) er kedlen klar til brug, ved afmontering<br />
bliver kedlen slukket.<br />
Energistyringen er dog stadig aktiv (varmekreds, vvb, buffer) kedel pumpen<br />
bliver i vente modus ikke startet.<br />
X 24<br />
(Ekstern kontakt)<br />
GSM Modul<br />
For at tilslutte GSM modul, se venligst monteringsvejledning på selve GSM<br />
modulet.<br />
X 25<br />
(GSM)<br />
A<br />
Kedelpumpe<br />
Tilslutning af kedelpumpe til<br />
hovedprint.<br />
Fase (L) pumpe<br />
Nul<br />
Jord<br />
Stikretning<br />
F2<br />
OBS!<br />
Med energistyring vil et følerbrud på udetemp.<br />
give en udetemp. på -10 gr. (nøddrift).<br />
X 17<br />
(Udetemperatur KTY 81.110)<br />
X 7<br />
(Kedelpumpe)<br />
39<br />
KTY 81-110<br />
OBS!<br />
Tjek rigtige<br />
positioner!<br />
KTY 81-110<br />
KTY 81-110<br />
AGND<br />
X 8 (bufferføler øverst)<br />
X 7 (bufferføler nederst)<br />
Jord<br />
Nul<br />
Fase (L)<br />
X 1 / X 2<br />
(strømforsyning)<br />
PT 1000<br />
Jord<br />
Nul<br />
Fase (L) Bufferpumpe<br />
X 6<br />
(bufferpumpe)<br />
PT 1000<br />
(frei)<br />
AGND<br />
X 11 (solvarme føler)<br />
Jord<br />
Nul<br />
Fase (L) Solvarmep. 1<br />
Fase (L) Solvarmep. 2<br />
X 3<br />
(Solarpumpe)<br />
Varmt Vands Beholder<br />
KTY 81-110<br />
AGND<br />
X 16 (VVB føler)<br />
Når tilslutningen af vvb pumpe og vvb<br />
temperatur føler er lavet på printet, aktiveres<br />
vvb automatisk.<br />
Fase (L) pumpe<br />
Nul<br />
Jord<br />
X 8<br />
(VVB pumpe)<br />
A X 26<br />
(Sneglestop)<br />
Brun<br />
Sort<br />
Blå<br />
X8 (varmtvandsbeholderpumpe)<br />
X9 (sugeturbine)<br />
X10 (lagersnegl)<br />
Lagersnegl<br />
Sugeturbine<br />
BIOTEKNIK - Balance 40
Display skal tilsluttes på X28 med fladkabel.<br />
41<br />
Varmekreds/buffer<br />
Klimaprint m.m.<br />
B-7. Hovedprint<br />
Display<br />
X1<br />
Ekstra print<br />
Stik retning<br />
OBS!<br />
OBS:<br />
Kabler må ikke monteres med<br />
spænding på kedlen (230 V).<br />
Forkert tilslutning fjerner alle garantier<br />
og sikkerheden er i fare.<br />
2 Belimokabel<br />
Strømforsyning ekstraprint<br />
PIN 1<br />
PIN 2<br />
PIN 3<br />
PIN 4<br />
PIN 1<br />
PIN 2<br />
PIN 1<br />
PIN 2<br />
PIN 3<br />
PIN 1<br />
PIN 2<br />
PIN 1<br />
PIN 2<br />
PIN 3<br />
PIN 1<br />
PIN 2<br />
PIN 1<br />
PIN 2<br />
PIN 3<br />
PIN 1<br />
PIN 2<br />
PIN 3<br />
PIN 4<br />
PIN 5<br />
PIN 1<br />
PIN 2<br />
PIN 1<br />
PIN 2<br />
PIN 1<br />
PIN 2<br />
PIN 1<br />
PIN 2<br />
PIN 1<br />
PIN 2<br />
Gul<br />
rød<br />
Gul<br />
blå<br />
brun<br />
sor t<br />
blå<br />
brun<br />
sor t<br />
blå<br />
brun<br />
sor t<br />
blå<br />
hvid<br />
grøn<br />
X20 Sneglemotor<br />
Pin Signal Funktion<br />
1 A+ Motorledning A +<br />
2 A-<br />
Motorledning A -<br />
3 B+ Motorledning B +<br />
4 B- Motorledning B -<br />
X12 STB<br />
Pin Signal Funktion<br />
1 +24 Forsyning +24 V DC<br />
2 +24 +24 v tændes over STB<br />
X21 Multifunktionsmotor<br />
Pin Signal Funktion<br />
1 +24 Forsyning +24 V DC<br />
2 DI 1 Indgang 1 multifunktionsmotor<br />
3 GND<br />
GND<br />
X22 Bimetalkontakt<br />
Pin Signal Funktion<br />
1 +24 Forsyning +24 V DC<br />
2 DI 2 Indgang 2: Bimetal kontakt<br />
X23 Fuldstandsensor<br />
Pin Signal Funktion<br />
1 +24 Forsyning +24 V DC<br />
2 DI 3 Indgang 3: Fuld stand måler<br />
3 GND<br />
GND<br />
X24 EKS kontakt<br />
Pin Signal Funktion<br />
1 +24 Forsyning +24 V DC<br />
2 DI 4 Indgang 4: EKS. kontakt<br />
X25 GSM<br />
Pin Signal Funktion<br />
1 +24 Forsyning +24 V DC<br />
2 DI 5 Indgang 5: GSM<br />
3 GND<br />
GND<br />
X19 Luftmængdemåler<br />
Pin Signal Funktion<br />
1 PWM<br />
PWM Luftmængdemåler<br />
2 GND<br />
GND<br />
3 AI 7<br />
Analog indgang AI7<br />
4 GND<br />
GND<br />
5 +24 V<br />
+24 V-forsyning<br />
X13 Brændkammer føler<br />
Pin Signal Funktion<br />
1 AI 1- Analog indgang NiCr-Ni (K-Typ)<br />
2 AI 1+ Analog indgang NiCr-Ni (K-Typ)<br />
X14 / X15 Kedel temp.<br />
Pin Signal Funktion<br />
1 AI3 Analog indgang KTY81-110<br />
2 AGND<br />
AGND<br />
X16 Vvb temp.<br />
Pin Signal Funktion<br />
1 AI4 Analog indgang KTY81-110<br />
2 AGND<br />
AGND<br />
X17 Ude temp.<br />
Pin Signal Funktion<br />
1 AI5 Analog indgang KTY81-110<br />
2 AGND<br />
AGND<br />
X18 EKS styring 0-10 v<br />
Pin Signal Funktion<br />
1 AI6 Analogspænding 0 ... +10 V<br />
2 AGND<br />
AGND<br />
PIN 1 2 3<br />
PIN 1 2 3<br />
PIN 1 2 3<br />
PIN 1 2 3<br />
PIN 1 2 3<br />
PIN 1 2 3<br />
PIN 1 2 3<br />
PIN 1 2 3<br />
PIN 1 2 3<br />
PIN 1 2 3<br />
PIN 1<br />
PIN 2<br />
PIN 3<br />
X 1 Forsyning<br />
Pin Signal Funktion<br />
1 L<br />
Strømforsyning<br />
2 N<br />
Nul<br />
3 PE<br />
Jord<br />
X 2 Strømforsyning ekstra print<br />
Pin Signal Funktion<br />
1 L Strømforsyning ekstra print<br />
2 N<br />
Nul<br />
3 PE<br />
Jord<br />
2 Belimobabler<br />
3 Belimobabler<br />
1 v<br />
X 4 Belimokabel<br />
Pin Signal Funktion<br />
1 L Relæudgang Brænderrens motor<br />
2 N<br />
Nul<br />
3 PE<br />
Jord<br />
X 5 Multifunktions motor<br />
Pin Signal Funktion<br />
1 L Relæudgang Multifunktions motor.<br />
2 N<br />
Nul<br />
3 PE<br />
Jord<br />
X 6 Glødestav<br />
Pin Signal Funktion<br />
1 L Relæudgang Glødestav<br />
2 N<br />
Nul<br />
3 PE<br />
Jord<br />
X 7 Kedelpumpe<br />
Pin Signal Funktion<br />
1 L Relæudgang Kedelpumpe<br />
2 N<br />
Nul<br />
3 PE<br />
Jord<br />
X 8 Vvb pumpe<br />
Pin Signal Funktion<br />
1 L Relæudgang Vvb pumpe<br />
2 N<br />
Nul<br />
3 PE<br />
Jord<br />
Stik nr. x9 og x10 er sikret over sikring F2 og<br />
en sikkerhedskontakt<br />
X 9 Sugeturbine / 35 kW Askeudtag<br />
Pin Signal Funktion<br />
1 L Relæudgang Sugeturbine<br />
2 N<br />
Nul<br />
3 PE<br />
Jord<br />
X 10 Eks lager snegl<br />
Pin Signal Funktion<br />
1 L Relæudgang Eks lager snegl .<br />
2 N<br />
Nul<br />
3 PE<br />
Jord<br />
X 3 Blæser<br />
Pin Signal Funktion<br />
1 L<br />
Fase – blæser<br />
2 N<br />
Nul<br />
3 PE<br />
Jord<br />
X 11 Fejl meldings kontakt<br />
Pin Signal Funktion<br />
1 NC Normally Closed (Öffner)<br />
2 C<br />
Common (Wurzel)<br />
3 NO Normally Open (Schließer)<br />
BIOTEKNIK - Balance 42
B-8. Sikrings skift<br />
Udskiftning af sikringer må kun udføres ved afbrudt strøm 230 v og af trænet personale.<br />
Alle sikkerheds foreskrifter skal overholdes.<br />
Strømforsyningen til alt elektronik som alt 230 v strømkredse er beskyttet af sikringer.<br />
For at skifte en sikring se følgene afsnit om sikringer på hovedprint:<br />
F1 = Sikring til 230 v forsyning (sugeturbine,ekstern sneglemotor) 10 A.<br />
Funktion<br />
Relæ 8 er en potentiel fri kontakt (13A).<br />
Indstilling foregår i parameter 50 (se side 27).<br />
Funktionen kan være forskellig.<br />
B-9. RELÆ 8 INDSTILLING<br />
+ _<br />
Tilstand X 11<br />
Tilstand uden strøm.<br />
F2 = Sikring til 230 v forsyning (rensemotor,multifunktionsmotor,glødestav, kedelpumpe, vvb pumpe) og blæser.<br />
10 A.<br />
F3 = Sikring til primær side strømindgang til og med trafo 230 v, 250 mA.<br />
F4 = Sikring til sekundær side (24 volt område på printet) (18v AC) 2,5 A.<br />
Fejlmelding<br />
Indstilling: 0.0<br />
Relæ 8 er aktiveret når der ikke er nogen fejl. Hvis der kommer en fejl eller<br />
strømmen fjernes, vil relæ 8 deaktivere.<br />
Indstilling: 1.0<br />
Relæ 8 er aktiveret når der ikke er nogen fejl. Kommer der en fejl vil<br />
relæ 8 i en rytme af 3 sek. deaktivere og 1 sek. aktivere.<br />
Indstilling: 2.0<br />
Relæ 8 er aktiveret når der ikke er nogen fejl. Kommer der en fejl vil<br />
relæ 8 i 1 sek. deaktivere.<br />
Programfunktion<br />
Indstilling: 10.0 (Brugsvand-cirkulationspumpe)<br />
Funktionsbeskrivelse: Indenfor start og stopp tidspunktet, vil relæ 8 starte og<br />
stoppe i de indstilbare start og stop tider.<br />
Ved aktivering af denne funktion skal der indstilles yderligere.<br />
I parametermenu (side 27) skal drift tiden stilles i pil 51 i SEKUNDER og pausetiden<br />
i pil 52 i MINUTTER.<br />
I tid og energimenu (EP) (side 19) i pil E.09, skal start og stoptid indstilles og<br />
være aktiv.<br />
Strømforsyning<br />
X 11<br />
Strømforsyning<br />
Strømforsyning<br />
X 11<br />
Indstilling: 4.0<br />
(Overvågning daglig pillebeholder)<br />
Relæ 8 aktiveres kun når temperaturen overstiger 80 gr. celcius i pillebeholderen,<br />
eller ved hurtig temperatur stigning.<br />
X 11<br />
Indstilling: 13.0 ((GSM Modul Conrad GX106)<br />
Beskrivelse og monteringsvejledning er ved GSM modulet.<br />
Indstilling: 15.0 0 (max ydelse understøttelse)<br />
Funktionsbeskrivelse: Hvis kedlen i varmetilstand ikke når sin mindste temperatur,<br />
vil relæ 8 efter en hvis ventetid aktiveres.<br />
Ved aktivering af denne funktion skal der indstilles yderligere.<br />
I parametermenu (side 27), skal ventetiden indstilles på pil 52 i MINUTTER.<br />
Så længe kedlen er under min. temp., vil relæ 8 efter den indstillede ventetid<br />
deaktiveres. Når kedlen igen er over min. temp., vil relæ 8 igen aktiveres.<br />
(Kedel-ønske temp. -10 gr. )<br />
Potentialfri kontakt X 11<br />
43<br />
Indstilling: 5.0<br />
Relæ 8 er aktiveret når der ikke er nogen fejl og kedlen er på on. (tændt)<br />
Relæ 8 er ikke aktiveret hvis kedlen står på off (slukket) eller kedlen ikke er i<br />
standby (til oliefyr).<br />
Indstilling: 6.0<br />
Relæ 8 er aktiveret når kedlen er i standby.<br />
Indstilling:20.0 (Varmtvandsbeholder nr. 2.)<br />
Ved brug af 2 stk. varmtvandsbeholdere skal føleren til beholder nr. 2<br />
monteres i varmekredsmodulet i x7. varmekredsmodulet skal derefter indstilles<br />
i en Spec. funktion for at kontrollere denne ekstra beholder.Tider<br />
og temperaturer vil være magen til den første beholder, da denne styring<br />
ikke omfatter den normale komplette styring, grundtemperatur er dog til<br />
rådighed.<br />
BIOTEKNIK - Balance 44
B-9. Forste opstart<br />
Tilslutning (Buffer)<br />
1. Placering<br />
5. Elektrisk tilslutning.<br />
Flexibel tilslutning:<br />
Hvis kedlen er tilsluttet skorsten og varmekreds med flex slanger skal der ikke<br />
overholdes mindsteafstande.<br />
Fast tilslutning:<br />
Der skal holdes en min. afstand til bagsiden på 30 cm. og højre side på 5 cm.<br />
og venstre side på 50 cm. Over kedlen skal displayet kunne læses og betjenes.<br />
Forberedelse: For at opnå det rigtige tilslutningsskema med tilsluttede enheder,<br />
udfyld da venligst dette her under.<br />
1=Gulvvarme<br />
2=Radiatorer 55gr./45gr. C<br />
3=Radiatorer 75gr./55gr. C<br />
4=Radiatorer 90gr./70gr. C<br />
5=Varmluftblæser<br />
6=Luftvarme<br />
7=Energisparebuffer<br />
8=Standardbuffer<br />
9=Ydelsesbuffer<br />
KTY 81-110<br />
PT 1000<br />
2. Skorstenstilslutning<br />
Trækstabilisator: Det anbefales at montere trækstabilisator hvis skorstenstrækket<br />
er over 20 pascal.<br />
Skorstensforing skal være udført i fugtigheds modstanddygtigt materiale.<br />
Røgrør til skorstenen må max. være 3 meter lang, og skal stige mindst 10 gr.<br />
1 2 3 = Modulplads<br />
Strømforsyning 230 V / 13 A<br />
KTY 81-110<br />
7. Aggregat test<br />
For at få adgang til testen, tryk da på de 2 midterste taster og efter 2 sekunder<br />
på tast 4 (pil til højre) er dette udført korrekt står der (-PP-) hvis ikke står<br />
der fail. Efter yderligere 3 sekunder står der (P.-00) tryk da på pil op til der står<br />
(P-10) tryk der tast 4 pil til højre og man er i aggregat test.<br />
I display står TEST. Med tasten 3 (pil op) kommer man til den ene aggregat<br />
test efter den anden. Betydningen kan efterfølgende læses her.<br />
Røgrøret skal være tæt og isoleret.<br />
3. Tilslutning til varmeanlæg<br />
Monteringsforslag:<br />
Der er fra vores side givet forslag til tilslutning til varmeanlæg, dette er kun<br />
skematiske forslag og kan ikke garanteres for virkning. OBS alle lokale regler<br />
skal overholdes.<br />
Vand :<br />
Skal overholde ÖNORM H 5195-1<br />
Tilbageløbs hævning af temperatur:<br />
Er med denne kedel ikke nødvendigt. Ved ekstern styring er det altid<br />
nødvendigt at kedlepumpe tilsluttes hovedprint ligesom ekstra kredse også<br />
skal tilsluttes direkte v.armekredse m.m.<br />
Udluftning:<br />
Efter fyldning af kedlen, skal kedlen udluftes med en dertil egnet nøgle på<br />
forsiden af kedlen, og efter noget tid skal der udluftes igen.<br />
Tilslutning (Varmekredse)<br />
KTY 81-110<br />
Udførelse af den elektriske tilslutning må kun udføres af faguddannet<br />
personale.<br />
Tilslutningsskema: De nøjagtige skemaer findes på side 39.<br />
.<br />
6. Programering<br />
Plug and Fire:<br />
For at gøre programeringen så nem som muligt, har man over felterne 1,2,3<br />
allerede alle data fra energistyringen.<br />
For at programere skal kedlen tændes, og når man gør dette kører lyset i displayet<br />
frem og tilbage, når dette stopper er kedlen klar.<br />
Tryk de 2 taster i midten og der står IP menu efter nøjagtig 2 sekunder tryk<br />
da taste 4 (pil til højre) er dette gjort rigtigt vises der PP menu hvis det ikke<br />
er rigtigt står der fail. Når dette er udført rigtigt står der P-00 så er man i<br />
programmenu, tryk nu tast 3 (pil opad) indtil P 59. Ved tryk på tast 4 går<br />
man i energistyringsmenu.<br />
NR: Stik Beskrivelse 0 = slukket /1=tændt<br />
1 X 21 Multifunktionsmotor Sensor ved motor<br />
2 X 22 Snegletemp Altid tændt<br />
3 X 23 Pillefyld måler Sensor i pilletank<br />
4 X 24 Ekstern kontakt Standard tændt<br />
5 X 25 Reserve 1<br />
6 X 26 Reserve 2<br />
7 X 27 Reserve 3<br />
8 X 12 STB Altid tændt<br />
9 X 13 Brændkammertemp. Kan også være 0,0<br />
10 X 15 Kedel Temp.<br />
11 X 16 VVB Temp.<br />
12 X 17 Ude Temp.<br />
13 X 18 Ekstern temp . (0-10 V)<br />
14 X 4 Rensemotor (Belimo) 1 = slukket<br />
15 X 5 Multifunktionsmotor Ingen tænd/sluk<br />
16 X 6 Glødestav 1 = tændt<br />
17 X 7 Kedelpumpe 1 = tændt<br />
18 X 8 VVB pumpe 1 = tændt<br />
19 X 9 Sugecyklon 1 = tændt<br />
20 X 10 Lagersnegl 1 = tændt<br />
21 X 11 Potentelfri kontakt 1 = tændt<br />
22 Bufferpumpe 1 = tændt<br />
23 Solvarmepumpe 1 = tændt<br />
24 X 20 Pillesnegl 1 = tændt<br />
25 X 3 Blæser 1 = tændt<br />
26 Luftmængdemåler hvis blæser værdi er<br />
225 burde værdien være størrer end 65.0<br />
4. Sugesystem<br />
Sugesystemet skal monteres efter monteringsvejledningen.<br />
Sugeslangen skubbes op i de daglige beholder (husk gummi stykke på bagsiden)<br />
og fastgøres med en plastik strip og jordledningen tilsluttes kontakt.<br />
Returluft slangen skal fastgøres på bagsiden se side 36.<br />
Som det står i displayet<br />
skal felterne 1,2,3 udfyldes med hjælp fra tasterne pil ned, pil op og<br />
pil til højre. For at stoppe programeringen tryk tast 1 (pil til venstre) x 2<br />
Et eksempel mere findes på side 38.<br />
Test modtagelse fra indeføler som beskrevet på side 62<br />
8. Tænding (testopvarmning)<br />
Efter tænding af kedel (tast 4 i mere end 3 sek.) begynder kedlen at rense sig<br />
selv, hvis der er er tilsluttet et sugesystem skal klæbebåndet i den daglige pilletank<br />
fjernes.<br />
For at se kedlens max. temp. trykkes på tast 2 i mere end 3 sek. Og temp. vil<br />
blive vist (se side 11)hvis der her står 0,0 så afmonter i bufferdrift begge buffer<br />
følere, ved varmedrift afmonteres udetemp. x17 (-10gr.) eller tryk tast 1 og tast<br />
3 i mere end 3 sek. (skorstensfejerfunktion).<br />
45<br />
BIOTEKNIK - Balance 46
B-10. Plug & Easy<br />
B-11. Plug & Easy Tilslutningsskema<br />
Funktionsbeskrivelse<br />
Funktionsaktivering<br />
Plug & Easy er specielt egnet til brug uden varmekredse m.m.<br />
P.g.a. den speciele takt af pumpen, spares der ikke kun meget i strøm men<br />
også omkostninger ved montering. P.g.a. styrings logikken er det ikke nødvendigt<br />
at indstille eller tilpasse noget. Styring af varme gennem varmeanlæg<br />
og kedlens temperatur foregår fra indeføleren.<br />
HAPERO<br />
ENERGIETECHNIK GMBH GMBH<br />
Plug & Easy er derfor omgående klar til brug og skal ikke indstilles.<br />
RUMTEMPERATUR<br />
PUMPETAKT<br />
SLUK 23,0° C<br />
ØNSKE 22,0° C<br />
PUMPETAKT<br />
TAND 18,0° C<br />
PUMPE<br />
<br />
k<br />
l<br />
m<br />
n<br />
47<br />
ON<br />
83° C<br />
Kedel ønsketemp<br />
Funktionsbeskrivelse<br />
<br />
n<br />
k<br />
l<br />
m<br />
Hvis rumtemperaturen er under ønske temp. - 4° C . så er kedel pumpen<br />
permanent aktiveret.<br />
Indstillings område mellem -4 gr. og ønsket rumtemperatur.<br />
Indstillet ønsket rumtemperatur.<br />
Sluk temperatur = ønsket rumtemperatur + 1 gr.<br />
Pumpetakt .<br />
65° C<br />
Med Plug & Easy Funktion kan det ikke justeres så nøjagtigt<br />
som med mixerstyring. En afvigelse fra kedlens<br />
indstillede rumtemperatur, er derfor systemafhængigt.<br />
Reference temperaturen skal ses på pille kedlen.<br />
Tryk samtidig tast ----- og ----- og efter 2 sek. tast ----- ..<br />
I displayet vises [ -P.P- ]. Efter i alt 5 sek. er du i P-Program.<br />
hvis tasterne ikke er trykket rigtigt vil displayet vise [ FAIL ].<br />
Tryk nu tast ----- indtil der står 57.<br />
Tryk nu tast Tryk nu Taste ----- for af aktivere Plug & Easy Funktion.<br />
0.0 = Plug & Easy er ikke aktiv<br />
1.0 = Plug & Easy er aktiv<br />
For at gemme de nye indstillinger og forlade denne menu tryk 2 gange .<br />
Plug & Easy med Gulvvarme:<br />
Er ikke muligt.<br />
Plug & Easy med Radiatorer:<br />
P.P -Program pil 57<br />
0.0 = Plug & Easy er ikke aktiv<br />
1.0 = Plug & Easy er aktiv<br />
P.P -Program pil 59<br />
Plug & Easy med BUFFER:<br />
0.0 = Plug & Easy er ikke aktiv<br />
1.0 = Plug & Easy er aktiv<br />
Gå til P.P Program som beskrevet her for oven.<br />
Tryk nu så lang tid på tast ----- indtil der står 59. tryk nu tast ----- .<br />
Tryk nu tast ----- og indstil varmekredstype, til den type der kræver den<br />
højeste temperatur.<br />
1 = Gulvvarme<br />
2 = Radiator 55° / 45° C<br />
3 = Radiator 75° / 55° C<br />
4 = Radiator 90° / 70° C<br />
Placering 2 og 3 (for oven vist med 0) skal forblive 0.<br />
For at gemme de indstillede værdier og forlade menuen, tryk 2 gange .<br />
WW<br />
Tilslutningsskema:<br />
0.0.0.<br />
RTF RTF RTF<br />
TWW<br />
1 2<br />
3<br />
[X8 LT]<br />
(X16 LT)<br />
Brugsvand cirkulationspumpe<br />
[X3] [X3]<br />
[X6]<br />
(X11 LT)<br />
TKW<br />
Koldtvandstilslutning<br />
Varmekredsprint 230V: (Varmekredspumpe 1)<br />
Varmekredsprint 230V: (Varmekredspumpe 2, Varmekredspumpe 3)<br />
Hovedprint 230V: (VVB-pumpe)<br />
Hovedprint KTY: (VVB-temperatur)<br />
Hovedprint: (Brugsvand cirkulationspumpe /<br />
potentialfri kontakt)<br />
[X6]<br />
[X3]<br />
[X8 LT]<br />
(X16 LT)<br />
(X11 LT)<br />
KFE<br />
Skemaet er uden ansvar!<br />
BIOTEKNIK - Balance 48
B-12. Plug & Easy Tilslutningsskema<br />
Indstillingsmuligheder<br />
VARME JUSTERING<br />
Jordledning<br />
Nulleder<br />
Fase (L) Pumpe<br />
Jordledning<br />
Nulleder<br />
Fase (L) Pumpe<br />
Jordledning<br />
Nulleder<br />
Fase (L)<br />
Slukket (VVB)<br />
Komforttemperatur<br />
Tidsprogram 1<br />
Gennem den pulsende effekt vil den nærmeste varmekilde være varmest<br />
og alle varmekilder i det rum hvor indeføleren sidder, skal åbnes helt, da indeføleren<br />
overtager styringen.<br />
Tidsprogram 2<br />
Adresse 1.0<br />
(Som varmekreds 1)<br />
Adresse 2.0<br />
(Som varmekreds 2)<br />
Adresse 3.0<br />
(Som varmekreds 3)<br />
X 3 X 4<br />
(HK 2) (HK 3)<br />
X 1 / X 2<br />
(Strømforsyning)<br />
Spare temperatur<br />
Temperatur justering<br />
I andre rum i resten af huset, skal ventilerne drejes til den ønskede position,<br />
så vil den ønskede temperatur komme automatisk.<br />
Stik retning<br />
Jordledning<br />
Nulleder<br />
Fase (L) Pumpe<br />
- 7° C + 7° C<br />
Varmekredspumpe 1<br />
X6<br />
Varmekredspumpe 2<br />
X3<br />
Varmekredspumpe 3<br />
X4<br />
OBS!<br />
Strømforsyning<br />
Hovedprint<br />
X 6<br />
(HK 1)<br />
Måling rumtemperatur<br />
Så snart kedlen er tændt vil den trådløse indeføler overtage al styring. Fra<br />
indeføleren kan kedlen tændes og slukkes, hvis den står i sluk position vil<br />
vvb stadig blive varmet. Så snart kedlen er tændt vil den lave komfort eller<br />
sparetemperatur, ved funktion Plug & Easy er tidsprogram fuldt tilsluttet. Fra<br />
indeføleren kan temperaturen både hæves og sænkes.<br />
Stik retning<br />
Bemærk at hvis indeføleren er i nærheden af enten varme eller kulde kilde, vil<br />
dette give en indflydelse på indeføleren.<br />
OBS!<br />
Hovedprint X 7<br />
(Kedelpumpe)<br />
KTY 81-110<br />
X6<br />
Fase (L) Pumpe<br />
Nulleder<br />
Jordledning<br />
KTY 81-110<br />
X7<br />
Bufferpumpe<br />
49<br />
BIOTEKNIK - Balance 50
Til InstallatOren<br />
Kedel rensning og<br />
Kedel vedligeholdelse<br />
51<br />
BIOTEKNIK - Balance 52
C-1. Kedel rensning<br />
For at rengøre dette produkt behøves ikke spec. værktøj og kan udføres af alle, vær blot opmærksom på at kedlen altid skal være slukket.<br />
Start altid med skift af glasrude.<br />
Glasrudeskift<br />
Ved visning at –[ ]- i displayet kører luftblæseren 100 % nu kan glasruden<br />
skiftes, test dog temperaturen før berøring, er denne stadig for varm, benyt<br />
da handsker eller foretag denne arbejdsgang senere.<br />
Løsne de 2 hurtigspænde håndtag op foran glasset og træk langsomt glasset<br />
opad så vil reststøv blive suget ind i fyret.<br />
ASKESKUFFETOMNING<br />
HAPERO<br />
ENERGIETECHNIK GMBH GMBH<br />
Tryk samtidig på knapperne -------- og -------- i 3 sekunder.<br />
Displayet skifter nu med en prik der kører fra venstre mod højre,<br />
i (max. 30 min.)<br />
ASKESKUFFETOMNING<br />
Kun når displayet viser -[ ]- kan askeskuffen tømmes løft håndtaget opad og<br />
hiv askeskuffen ud.<br />
Vær opmærksom på at selv flere dage efter sidste brug af kedlen kan der forekomme<br />
gløder, derfor er det altid en god ide at opbevare aske i en metal<br />
beholder.<br />
Derefter er det et naturprodukt og kan uden videre fjernes som kompost/<br />
affald.<br />
OBS:<br />
Benyt altid handsker til varme dele på kedlen,<br />
da der selv efter flere dage efter sidste<br />
drift kan være gløder.<br />
Efter rengøring af glasrude eller tømning af<br />
askeskuffe, skal delene igen monteres. Det<br />
er altid godt at slukke helt for strømmen til<br />
kedlen, da den kan starte for at lave varmt<br />
vand m.m. selvom den står på off.<br />
Når kedlen er kølet ned, skifter displayet mellem to stillestående prikker og<br />
ASH.<br />
Tryk nu samtidig på knapperne -------- og -------- i 3 sekunder, derefter vil<br />
blæseren kører på fuld styrke i 2 minutter og askeskuffen kan nu tømmes.<br />
Samtidig vises dette billede:<br />
For at montere askeskuffen igen vær da opmærksom på at den bliver monteret<br />
rigtigt i kedlen og håndtaget bliver trykket helt ned.<br />
Løft glasruden langsomt op og rest støv vil blive suget ind i kedlen.<br />
Nu kan glasruden rengøres.<br />
Husk at tænde kedlen efter askeskuffen er tømt!<br />
Håndtaget løftes op, derefter hives transportbeslaget ud, og nu kan<br />
askeskuffen fjernes og tømmes.<br />
Manuel rengøring:<br />
Glasruden skal rengøres med glasrens og en våd blød klud, undgå at ridse<br />
ruden.<br />
Maskinelt rengøring:<br />
Glasruden kan rengøres i opvaskemaskinen. Vi anbefaler at man har en ekstra<br />
glasrude til skiftet (bestillingsnummer 9501). Glasset skal vaskes sådan at<br />
det ikke har kontakt med andre dele der kan beskadige glasset.<br />
For at monterer glasset igen, gentag da monteringen i omvendt rækkefølge.<br />
TÆNDING/ON<br />
Tryk på knappen -------- i 3 sekunder, og pille kedlen er tændt.<br />
Dette skal tjekkes som på billedet, at håndtaget har fat omkring tapperne til<br />
at holde skuffen.<br />
ADVARSEL!<br />
I asken kan der findes glødende dele, og derfor skal<br />
asken tømmes i en dertil egnet beholder.<br />
Kedelsiderne<br />
Ved rengøring af selve kedlen skal der benyttes en blød våd klud. Ved ridser<br />
på overfladen kontakt da installatøren/importøren.<br />
BIOTEKNIK - Balance 54<br />
53
C-2. Kontrol 1 gang arligt<br />
Kontrol 1 gang årligt<br />
Det anbefales at der bliver udført service på kedlen 1 gang årligt<br />
af faguddannet personale, før varmesæsonen, for at alle garantier<br />
overholdes!<br />
1- Røgrør renses og tjekkes for tæthed.<br />
2- Tætning tjekkes ved glasrude og brændkammerdør.<br />
3- Tætning askeskuffe.<br />
4- Brændklap skal tjekkes for askerester.<br />
5- Brænder og brænderrist tjekkes for tæthed i lukning.<br />
6- Pillebrændkammerklap test af funktion.<br />
7- Luftmængdemåler skal renses.<br />
8- Alle elektriske funktioner skal afprøves.<br />
9- STB skal testes<br />
ROgrOrs test<br />
OBS!<br />
Der skal altid bruges sikkerhedshandsker ved<br />
arbejde med varme dele på kedlen.<br />
Glødende aske kan findes flere dage efter<br />
sidste brug af kedlen.<br />
Gennemfør funktionen glasrude skift for at<br />
få multifunktions motoren til at stille sig i<br />
det rigtige sted.<br />
Derefter skal kedlen afmonteres fra hovedstrømmen<br />
230 V da kedlen kan starte for at<br />
lave varmt vand m.m.<br />
Nu fjernes pillefangeren og de sidste skruer og pillefangeren løftes opad. Nu<br />
kan selve brændkammeret løftes væk.<br />
Tætningspladen kan nu fjernes. Når brændkammeret skal monteres igen,<br />
monter da tætningspladen først. Der må ikke være støv eller snavs.<br />
Tjek og rens røgrør for alt materiale, og tjek at trækregulator virker korrekt.<br />
Brænder og brænderrist<br />
Tætning brændkammerabning<br />
Stueversion: Kontroler silikone pakning ved glasruden for ridser og hårdhed,<br />
ved problem skal den skiftes.<br />
Fyrrumsversion: Kontroler pakning ved brændkammerdør, hvis den ikke er<br />
tæt skal den skiftes.<br />
Pakning askeskuffe:<br />
Kontroler at pakningen er tæt, hvis ikke skal denne skiftes.<br />
Brændkammeret må ikke have nogen skader.<br />
Ved benyttelse af skorstensspærring skal denne kun renses hver 2. til 3. år<br />
Kontroler at brænderristen lukker rigtig tæt.<br />
LUFTMÆNGDEMÅLER<br />
Ved 25/35 kw kedlen er luftmængdemåleren monteret i det kølige område<br />
ved sekundær luften. For af afmontere dette skal klappen afmonteres. Luftmængdemåleren<br />
kan afmonteres med en stjerneskruetrækker.<br />
Er det af pladsgrunde ikke muligt kan hele holderen afmonteres.<br />
For at kontrollerer brænder og brænderrist, skal brænderrist skruerne til højre<br />
og venstre fjernes.<br />
Pillebrændklap<br />
Efter løsning af skruen kan luftmængdemåleren afmonteres.<br />
1 mm<br />
Gennemfør en kontrol af pillebrændklap, den skal placeres rigtigt på bagsiden<br />
af brændkammer.<br />
55<br />
For at fjerne pillefaldskakten trækkes denne fremad, men brændkammerføleren<br />
må ikke beskadiges. Ved montering af faldskakten igen, tjek at<br />
brændkammerføleren kommer i den rigtige position.<br />
Rens nu luftmængdemåleren med en blød pensel. Der må ikke sidde støv<br />
eller snavs på måleren. Derefter monteres måleren igen så den er tæt.<br />
Alternativ kan hele holderen afmonteres med 2 skruer.<br />
BIOTEKNIK - Balance 56
Fjern det øverste dæksel (displaykabel afmonteres på hovedprint), klap isoleringen<br />
til side, og med de 4 skruer løsnes luftdækslet.<br />
Ved rensning af luftdækslet og blæseren forhindres uønsket larm.<br />
Vandindhold til varmeproduktion<br />
I intervaller af 2 år skal kvaliteten af vandet tjekkes af en fagmand og det skal<br />
overholde ÖNORM H-5195-1<br />
For at forhindre snavs og korrektionsskader. Ved varmeanlæg med mere end<br />
1500 liter vand, skal dette testes hvert år.<br />
Ved arbejde der kan ændre vandkvaliteten skal dette testes 4 til 6 uger efter<br />
arbejdet er færdigt.<br />
Hvis der er korrektionsskader eller snavs – dækkes dette ikke<br />
af garanti.<br />
STB sikkerhedstest.<br />
ROGAFGANG<br />
Rens varmevekslerrørene, afmontering af fjedrene er ikke nødvendigt.<br />
Rens brændkammer både primær og sekundær side.<br />
Elektriske dele.<br />
Rækkefølgen beskrives som menupunkter, digitalindgang, temperatur,<br />
0-10 volt indgang, relæudgange, bufferpumpe, materialesnegl,<br />
blæser luftmængdemåler.<br />
HAPERO<br />
STB: Overkogssikring er en sikkerhedsindretning der skal tjekkes en gang årligt.<br />
Sikringen træder i kraft hvis temperatur overstiger 90 gr., og vil så stoppe<br />
Med tasten -------- kommer du til de forskellige dele i aggregat test.<br />
sneglen i at føre flere piller i brændkammer.<br />
Rækkefølgen beskrives som menupunkter.<br />
En pludselig stigning i temperaturen kan forekomme hvis der er luft i systemet<br />
eller hvis der er trykfald. For at fjerne spærringen fra STB, skal man<br />
(digitalindgang,temperature, 0-10 v indgang, relæudgange, bufferpumpe,<br />
materialesnegl, blæser, luftmængdemåler .<br />
trykke på knappen på bagsiden af kedlen. Kedlen kan kun starte igen når<br />
den er under 70 gr. Mere info om aggregat test findes på side 29.<br />
57<br />
ENERGIETECHNIK GMBH GMBH<br />
Tryk knap -------- og -------- ned og efter 2 sek. tryk knap -------- ned og<br />
du er i P-program-niveau.<br />
Hvis du har trykket på en forkert knap eller ikke venter 2 sekunder, viser<br />
displayet [FAIL].<br />
Tryk tasten -------- lang tid at der står 10. tryk tasten -------- for at komme<br />
til aggregat test.<br />
C-3. Kontrolark kedel vedligeholdelse<br />
For at gennemføre et vedligeholdelse tjek nemmere kan dette ark benyttes.<br />
Anmærkninger kan skrives til slut. Dette ark og andre informationer og formularer<br />
findes på: meldung@speed.at<br />
1. Røgrør tjekket<br />
2. Støv fjernet fra røgrør<br />
3. Trækstabilisator kontrolleret<br />
4. Pakning brændkammerdøre/vindue testet<br />
5. Pakning askeskuffe<br />
6. Rensning af brændklap<br />
7. Brændklap fjedertræk tjekket<br />
8. Brændklap tætning til bund tjekkes<br />
9. Pillefanger (til brændkammer) tjekkes<br />
10. Brændkammer tætning tjekket<br />
11. Brænderrist tætning tjekket<br />
12. Brændkammer klap til pillesnegl tjekket<br />
13. Luftmængdemåler renset<br />
14. AG. Test brændkammertemp.<br />
15. AG. Test kedeltemp.<br />
16. AG. Test VVB temp.<br />
17. AG. Test udetemp.<br />
18. AG. Test eks. temp. styring.<br />
19. AG. Test Belimo motor<br />
20. AG. Test multifunktionsmotor<br />
21. AG. Test glødestav.<br />
22. AG. Test kedelpumpe.<br />
23. AG. Test VVB pumpe.<br />
24. AG. Test sugecyklon.<br />
25. AG. Test lagersnegl.<br />
26. AG. Test potentialfri kontakt.<br />
27. AG. Test pillesnegl.<br />
28. AG. Test blæser.<br />
29. AG. Test luftmængdemåler.<br />
30. STB tjekket.<br />
31. Vandkvalitet<br />
Noter:<br />
Årstal for service<br />
År 1: År 2: År 3:<br />
År År År<br />
D a t o , f i r m a , u n d e r s k r i f t D a t o , f i r m a , u n d e r s k r i f t D a t o , f i r m a , u n d e r s k r i f t<br />
BIOTEKNIK - Balance 58<br />
Gennemført<br />
Udskiftet<br />
Gennemført<br />
Udskiftet<br />
Gennemført<br />
Udskiftet
C-4. Kedelsnit<br />
C-5. ROgafgang<br />
Dagsbeholder ca. 30 kg<br />
22,2 cm<br />
Pille<br />
dagsbeholder<br />
Rensevippe<br />
Varmevekslerrør<br />
Blæser<br />
Udluftning<br />
Kedel<br />
112,1 cm<br />
98,7 cm<br />
65,6 cm<br />
Returslange<br />
Pillefaldsskakt<br />
Pakning<br />
Pillefanger<br />
Brændkammer<br />
Brænderrist<br />
Askekomprimering<br />
Pillesnegl<br />
Sekundærluft<br />
Primærluft<br />
Pillebrændklap<br />
Pillefaldsskakt<br />
Hovedprint<br />
Glødestav<br />
Varmevekslerplade<br />
3. træk Røg<br />
2. træk Røg<br />
1. træk Røg<br />
Piller<br />
Brænder<br />
Sugeslange<br />
Pillekanal<br />
Askeskuffe<br />
Multifunktionsmotor<br />
Glødestav<br />
Brænderrist<br />
Askeskuffe<br />
24,8 cm<br />
Varmekredse m.m.<br />
Askekomprimering<br />
Mekanik<br />
530,0 cm<br />
Røgrør D 80<br />
Røgrør<br />
Varmebeskyttelse<br />
59,9 cm<br />
Pillefaldsskakt<br />
53,2 cm<br />
Pilleklap<br />
38,5 cm<br />
59<br />
BIOTEKNIK - Balance 60
C-6. Brændkammeret<br />
C-7. Elektriske dele.<br />
Pillefanger<br />
Brændkammer<br />
Blæser<br />
Blæser<br />
Fuldstandsensor<br />
Sekundærzone<br />
Primærzone<br />
Pakning<br />
Brænderrist<br />
Midlertidig aske skuffe<br />
Kedeltemperaturføler<br />
STB (Sikkerhedstemperaturbegrænser)<br />
Sikkerheds kontakt<br />
til sugeturbine<br />
Askekomprimering<br />
Aske retning<br />
Hovedprint<br />
Varmeskreds 1<br />
Varmeskreds 2<br />
Varmeskreds 3<br />
7,0 cm<br />
7,0 cm<br />
Sekundærzone<br />
Primærzone<br />
Tænding<br />
Blæser<br />
17,0 cm<br />
Motor pillesnegl<br />
Luftmængdemåler<br />
Multifunktionsmotor<br />
Sensor<br />
Multifunktionssensor<br />
Luftmængdemåler<br />
61<br />
BIOTEKNIK - Balance 62
Til montering af kedel behøves følgene informationer<br />
Adresse, afstand til væg. Side 33 / 45<br />
Varmeanlæg/skorstens tilslutning Side 33 / 45<br />
Opstarts ark Side 45<br />
Sugesystem Side 36<br />
&<br />
Hvor finder jeg<br />
hvad<br />
63<br />
BIOTEKNIK - Balance 64
Varmekreds<br />
Test indefOler<br />
Hurtigtest af indefOler<br />
Fremløbstemperatur skal/er Side 14<br />
Rumtemperatur skal/er Side 14<br />
Kører pumpen ? Fungerer mixer? Side 14<br />
Indeføler modus/adresse/batterispænding Side 14<br />
Hvor indstilles parameter til varmekredsen Side 20<br />
Hvor findes et eksempel? Side 24<br />
Hvor finder man fremløbstemp. til varmekreds 1<br />
Alle info om varmekreds findes i IP, menu side 13,14, & 15.<br />
Varmekreds 1: 70 til 79<br />
Varmekreds 2: 80 til 89<br />
Varmekreds 3: 90 til 99<br />
Rækkefølge er som følger:<br />
HK1/ HK2/ HK3<br />
70 / 80 / 90 varmetid aktiv<br />
71 / 81 / 91 fremløb skal være gr.<br />
72 / 82 / 92 fremløb er gr.<br />
73 / 83 / 93 rum temp. Skal være gr.<br />
74 / 84 / 94 rumtemp. er gr.<br />
75 / 85 / 95 indeføleradresse<br />
76 / 86 / 96 indefølermodus<br />
77 / 87 / 97 indeføler temp. Justering<br />
78 / 88 / 98 indeføler batteri spænding<br />
79 / 89 / 99 mixer luk/åben pumpe til/fra<br />
Test om udetemperatur kan være så høj at denne har slukket varmekredsen.<br />
Test i aggregat test om alle funktioner på relæ udgangene virker (side 30)<br />
Er grunden stadig ikke fundet til at varmekredsen er slukket, så afmonter stik<br />
X17 (side 40), det er udetemperaturen.<br />
Fjern batterierne i indeføleren, sluk og tænd for strøm til kedlen, displayet vil<br />
blinke frem og tilbage. Tænd så kedlen på on med tast .<br />
Hvis fejlen stadig er der, skal fabriksindstillingen indlæses igen (side 28). Gå<br />
til P.P. program og kontroler pil nr. 59 (tallene skal passe som eks. på side 28)<br />
og side 60 (fabriksindstilling kedel parameter).<br />
Hvis varmekredsen stadig ikke virker, skift da klimaprint og lav en aggregat<br />
test igen.<br />
Tabel til fremløbstemp. (uden indeføler med rumindflydelse) og standardværdier<br />
se pil 59 (P.P. program).<br />
U d e t e m p .<br />
Type - 15° -10° -5° 0° 5° 10° 15° 20°<br />
1 Gulvvarme 45° 41° 38° 34° 31° 27° 24° 20°<br />
2 Radiator 55°/45° 55° 51° 48° 44° 41° 37° 34° 30°<br />
3 Radiator 75°/55° 70° 65° 60° 55° 50° 45° 40° 35°<br />
4 Radiator 90° / 70° 90° 85° 74° 66° 59° 51° 43° 35°<br />
5 Varmluftblæser 90° 86° 81° 77° 73° 69° 64° 60°<br />
6 Vægvarme 45° 41° 38° 34° 31° 27° 24° 20°<br />
Uden udetemperatur føler<br />
Stik X17<br />
Funktionen af indeføleren er afhængig af forbindelse til kedlen. Funktionen<br />
er afhængig af stedet hvor kedlen er monteret hvor mange vægge osv. Derfor<br />
skal den fulde funktion af indeføleren testes.<br />
Indeføleren SKAL befinde sig på det originale monteringssted.<br />
Tænd for indeføleren ved at monterer batterierne og gå nu til kedlen. Gå ind<br />
i informationsmenu til pil 76 (Varmekreds 1), 86 (Varmekreds 2) 96 (Varmekreds<br />
3). Nu vil kedlen vise den indstillede værdi.<br />
0.0 = INGEN FORBINDELSE<br />
1.0 = Slukket (VVB)<br />
2.0 = Komforttemperatur<br />
3.0 = Tidsprogram 1<br />
4.0 = Tidsprogram 2<br />
5.0 = Spare temperatur<br />
Hvis der ikke er forbindelse vil kedlen arbejde efter udetemperatur og<br />
tidsprogram 1.<br />
Tag indeføleren og bring den med til kedlen. Hvis der inden for 20 sek. bliver<br />
sendt et signal var den tidligere placering for langt væk. Man kan udskifte<br />
den trådløse indeføler med en kabel version.<br />
Hvis der stadig ikke er forbindelse test da adressen i pil 75, 85 ,95. i displayet<br />
vises indstillingen af indeføleren. Test også om batteriet er rigtigt monteret<br />
og (+/-) og om der er nok spænding. Batterierne kan holde sig i ca. 4-5 år<br />
„Long Life Batterier“<br />
Indstilling af indeføler adresse til varmekredse findes på side 20.<br />
Indstilling af indeføler adresse pille kedel findes på side 27.<br />
Tryk på tasten --------<br />
Varmekreds 1<br />
Varmekreds 2<br />
Varmekreds 3<br />
0 = ingen forbindelse til indeføler<br />
1= slukket<br />
2= komforttemperatur<br />
3= tidsdrift (program 1)<br />
4= tidsdrift (program 2)<br />
5= sparetemperatur<br />
for at komme til indefølerforbindelsen.<br />
Varmekredsen er slukket, hvordan finder jeg grunden?<br />
På kedlens 4. taste -------- skal der stå on.<br />
Rumtemperatur er højere end set temperatur. Ved brug af buffer og indstilling<br />
af (P.HP) (side 21).<br />
Tjek på pil 79/89/99 om pumpen/mixer kører hvis ikke så tjek om de får<br />
strøm fra printet og tjek om sikringerne virker. Tjek også det flade kabel fra<br />
hovedprint til klimaprint.<br />
Test om indeføleren er aktiv se pil 76/86/96 hvis der står 0 er forbindelsen<br />
ikke aktiv, hvis der står 1 er varmekredsen slukket, hvis der står 2 er komfortemp.<br />
valgt. Hvis der står 3 eller 4 er dette et tids/spareprogram. Hvis der<br />
står 5 er konstant sparetemp. valgt.<br />
Hvilken rumtemp. der er valgt vises på pil 73/83/93 der skal dog sammenlignes<br />
med den målte temp. På pil 74/84/94<br />
Vær opmærksom på at hvis fremløb skal temp. er for langt fra fremløb, kan<br />
kedlen lave en fremløbstemp. Slukning (se side 20) drej indeføler mod plus<br />
og minus og vent 20 sekunder til værdierne bliver overført.<br />
65<br />
BIOTEKNIK - Balance 66
Sugesystem<br />
67 Sneglesystem i modulopbygning (max 4 meter)<br />
HAPERO<br />
Sugesonde<br />
Monteringsvejledning<br />
67<br />
BIOTEKNIK - Balance 68
Generelt om sugesystem<br />
Ved anvendelse af fleksible slanger bliver pillerne transporteret mere skånsomt til kedlen, og montering af slanger er mere enkel.<br />
Der er dog enkelte regler der skal overholdes, ved anvendelse af sugesonde er det ikke anbefalelsesværdigt at have stigninger på mere end 3 meter da pillerne<br />
inde i slangen falder ned i bunden af slangen når vacum’met stopper, derfor skal der monteres et vandret stykke (lige som en trappe) på slangen ved et stort<br />
løft. Ved sneglesystem er dette ikke nødvendigt da slangen tømmes før vacum’et stoppes.<br />
Etage Montering<br />
sugesonde med skra sider<br />
MONTERING AF GRUNDMODUL<br />
Samling af snegl:<br />
Med de vedlagte 4 skruer nr. 1011812 og<br />
de 4 skiver nr. 23528 skal sneglemotoren<br />
fastgøres med grundmodulet.<br />
Returluftslange<br />
max. 150 cm<br />
min. 30 cm<br />
max. 150 cm<br />
Mindste radius til sugeslangen er 200 mm.<br />
Etage montering er kun nødvendigt ved sugesonde.<br />
Mindste radius til sugeslangen<br />
er 100 mm.<br />
Sugeslange<br />
min. 15 cm<br />
min. 15 cm<br />
De skrå sider skal være mindst 45 grader og afstanden fra de skrå sider (eller<br />
væg) til sugesonden skal være mindst 15 cm.<br />
Start med grundmodul nr.201100001<br />
Mur gennemfOring<br />
Skra sider til snegl<br />
Monter grundmodulet med sneglemotoren på sneglehovedet, glem ikke<br />
pakning nr. 200005022<br />
Sneglehuset.:<br />
Til montering af selve huset på sneglen skal der laves en åbning på mindst<br />
15 cm. Bredde og 20 cm. Højde.<br />
Samlet snegl:<br />
Hvis sneglen er komplet samlet skal der bruges en åbning på 25cm. Bredde<br />
og 25 cm. Højde.<br />
OBS: Husk altid at forsegle hullet!<br />
Slutplade: (Optional)<br />
Det er muligt at slutte med en plade til sneglen så det er tæt, og evt. hulrum<br />
skal fyldes med passende materiale.<br />
OBS. Vær altid opmærksom på brandfare og regler dertil!<br />
min. 25 cm<br />
Monterings anbefaling:<br />
Monter på bunden af lagertanken et bræt af træ (min. 25 cm bred) og monter<br />
sneglen midt på dette bræt, de skrå sider skal mindst være 45 grader og<br />
støde op til bund brættet.<br />
OBS !<br />
Vær altid opmærksom regler i forhold til godkendelse<br />
(BTV 32).<br />
Saml nu sneglevindingen med sneglerøret (se tegning)<br />
Sneglevindinger:<br />
Skruer Nr. 1011660 med møtrikker Nr. 21116<br />
Monteres altid modsat Skrue nr. 1013845 med møtrikker Nr. 21118 Sneglerør Nr. 00002012D<br />
Sneglevindinger Nr. 201100002<br />
Delstykke Nr. 200002010D<br />
69<br />
BIOTEKNIK - Balance 70
Monter delene i denne rækkefølge:<br />
Montering af grundmodul alene: Side 71 Afsnit Snegle grundmodul 2<br />
Montering af 1 meter forlænger: Side 71 Afsnit Snegl 1 meter forlænger: Del 2<br />
Montering af 0,5 meter forlænger: Side 71 Afsnit Snegl 0,5 meter forlænger: Del 2<br />
Sneglemotor<br />
Montering af slutstykke<br />
Snegle grundmodul 2<br />
Sneglerør Nr. 200002013D<br />
Skrue nr. 1013845 med møtrikker Nr. 21118<br />
Monter den samlede snegl i huset.<br />
Saml sneglen med endestykke<br />
Sneglerør Nr. 200002013D<br />
Snegl 1 meter forlænger: Del 2<br />
Sneglevindinger Nr. 201100002 Sneglerør Nr. 200002014<br />
Skruer Nr. 1013845 med møtrikker Nr. 21118<br />
Snegletag<br />
Skrue nr.1170812<br />
Møtrikker nr. 21118<br />
Monteringmulighed for mere end 1 meter forlængelse:<br />
1. Monter det vedlagte metalstykke nr.200001020 i slidsen<br />
2. Monter ringen nr. 200002011 over enden af sneglen med<br />
spænd skrue nr. 1151830 fast.<br />
.<br />
Den maximale længde er 4 meter og må ikke overskrides!<br />
Slutstykke<br />
Snegl 0,5 meter forlænger: Del 2<br />
Sneglerør Nr. 200002017D<br />
Gør slutstykket klar<br />
Fastgør snegletaget nr. 200001001D fra undersiden<br />
Monter skrue nr.1170812 fra indersiden til ydersiden igennem hullerne i taget<br />
og benyt møtrikker nr.21118 til at spænde skruerne fast med.<br />
Sneglerøret Nr. 200002014 fra grundmodulet<br />
bliver ikke anvendt!<br />
Sneglevindinger Nr. 201100003<br />
Skruer Nr. 1013845 med møtrikker Nr. 21118<br />
Sneglen er elastisk opbygget og det er systemafhænigt at<br />
sneglen kan bukke sig, derfor skal samtlige anvisninger<br />
følges.<br />
Monteringmulighed for mere end 1 meter forlængelse:<br />
Den 0,5 meter forlængelse kan kun benyttes en gang (max. længde 3,5 meter).<br />
71<br />
Skruer Nr. 11011830<br />
Skiver Nr. 23018 Lager Nr. EFOM-25<br />
Møtrikker nr. 21118<br />
BIOTEKNIK - Balance 72
LaG<br />
jordforbindelse<br />
VIGTIG HENVISNING TIL LAGERPaFYLDNING<br />
Første fyldning:<br />
Før første opfyldning skal lagerrummet tjekkes for fremmedlegemer.<br />
Følgene fyldninger:<br />
For at mindske støvet i lageret skal hobe sig op, skal man skubbe de sidste piller over sneglen/sonden inden påfyldning.<br />
Forholdsregler før påfyldning:<br />
Sluk kedlen mindst en halv time før leverendøren kommer med piller så kedlen er i standby.<br />
Monter Nr. 201100004 låget med skruer nr. 201100004<br />
Sug og retur luftslange<br />
Transportretning<br />
Sugeslange<br />
Jordforbindelsen skal monteres på det tilhørende stik på sneglen.<br />
StrOmtilslutning<br />
Fase (L) snegl<br />
Jord<br />
Nul<br />
Monter med medfølgene stik på<br />
hovedprintet i x 10 Eks. Lagersnegl.<br />
• Adgang forbudt!<br />
Pillelager<br />
• Rygning, åben ild og anden brandfare<br />
forbudt!<br />
Returluftslange<br />
• Pillekedlen skal slukkes mindst 30 minutter<br />
før påfyldning (se <strong>betjeningsvejledning</strong>)!<br />
DREJERETNING<br />
Hovedprint x 10<br />
(EKS. LAGERSNEGL)<br />
• Før adgang skal der luftes ud!<br />
• Fare på grund af bevægelige dele!<br />
Fase (L) snegl<br />
Nul<br />
Jord<br />
• Vær opmærksom ved opfyldning!<br />
Original<br />
73<br />
BIOTEKNIK - Balance 74
Generelt<br />
Reservedele<br />
Tekniske data<br />
75<br />
BIOTEKNIK - Balance 76
Tilbehør kan købes hos faghandler eller importør.<br />
Reservedels oversigt<br />
Antal Navn Bestillingsnummer<br />
A 1 1 Sneglemotor Feinwerktechnik 180.28.00.00.000.24Volt 7001<br />
A 2 1 Multifunktionsmotor min-1,5 ISG3225ETA 7002<br />
A 3 1 Belimo Motor LH230A100-TP BIO (150N) 7003<br />
A 4 1 Blæser FL 150-92-D2 (inkl. Kabelbaum) 7004<br />
A 5 1 Glødestav (230V / 50W) L-125mm 7005<br />
A 6 1 Sugeturbine 7006<br />
B 1 1 Luftmængdemåler 2 7007<br />
B 2 1 Kabel Luftmængdemåler 7008<br />
B 3 1 Pakning Luftmængdemåler 7009<br />
C 1 1 Brandkammerføler CrNi-Cr Typ K 7010<br />
C 2 1 Kedelføler / Fremløbsføler / Dagsbeholderføler / Dykføler (KTY 81 - 110 ) 7011<br />
C 3 1 Udeføler ATF0 7012<br />
C 4 1 Anlægsføler 7013<br />
D 1 1 Sensor E2A-S08LN04-WP-B1 2M 7014<br />
D 2 1 Fyldstandsensor BC10-QF5,5-AP6X2/S250 7015<br />
E 1 1 STB 100°C 7016<br />
E 2 1 Microtaster Hartmann (MAB1) 7017<br />
E 3 1 Bimetal kontakt (Snegl) 7018<br />
E 4 10 Sikringer 10 A / 2,5A / 250mA 7019<br />
E 5 1 Display Folie 7020<br />
F 1 10 Phönix Stik 3er 7022<br />
F 2 10 Phönix Stik 4er 7023<br />
F 3 10 Phönix Stik 2er Små 7024<br />
F 4 10 Phönix Stik 3er Små 7025<br />
F 5 10 Phönix Stik 4er Små 7026<br />
G 1 1 Glaslåge 7027<br />
G 2 5m Isoleringsbånd (lille) 10 x 3 7028<br />
G 3 1m Isoleringsbånd 12 rund (Brænderkammer låge) 7029<br />
G 4 1m Isoleringsbånd 15 x 15 (Askeskuffe) 7030<br />
X 1 1 Styring Sigmatek inkl. Display (HZS 517) 7031<br />
X 2 1 Display med kabel 7032<br />
X 3 1 Varmekredsprint / bufferprint 7033<br />
X 4 1 Indeføler med 5 funktioner 7034<br />
Z 4 1 AVR Softwareadapter 7035<br />
77<br />
BIOTEKNIK - Balance 78
Hersteller<br />
HP/W<br />
Hersteller<br />
HP/W<br />
Förderung von Maßnahmen zur Nutzung erneuerbarer Energien<br />
des Bundesministeriums für Umwelt, Naturschutz und Reaktorsicherheit<br />
BM<br />
Herstellererklärung<br />
zur Vorlage beim Bundesamt für Wir tschaft und<br />
Ausfuhrkontrolle<br />
der Firma : HAPERO Energietechnik GmbH<br />
mit Sitz in: A-5141 Moosdorf Gewerbepark Ost 3<br />
(PLZ) (Ort) (Straße)<br />
Der automatisch beschickte Heizkessel vom Typ HP02 / W<br />
Der handbeschickte Heizkessel vom Typ<br />
hat bei der Verfeuerung von naturbelassener Biomasse im Sinne von § 3 Abs.1 Nummer 4, 5 und 5a** oder 8*<br />
der ersten BImSchV eine(n)<br />
Nennwärmeleistung von<br />
Kesselwirkungsgrad von<br />
4,3 - 14,9 kW<br />
97,1 %<br />
Feuerungswärmeleistung * von<br />
feuerungstechnischen ** Wirkungsgrad von<br />
kW<br />
97,1 %<br />
E m i s s i o n s w e r t e :<br />
Folgende Emissionen (bezogen auf 13 Volumen % O 2 im Abgas bei Normzustand)<br />
werden von der Heizanlage abgegeben:<br />
Kohlenmonoxid * (CO) bei Nennwärmeleistung<br />
Kohlenmonoxid * (CO) bei Teillast<br />
staubförmige* bei Nennwärmeleistung<br />
mg/m³, (max. 250mg/m³)<br />
mg/m³, (max. 250mg/m³)<br />
mg/m³, (max. 50mg/m³)<br />
staubförmige* bei Teillast 37 mg/m³, (max. 50mg/m³)<br />
BM<br />
Förderung von Maßnahmen zur Nutzung erneuerbarer Energien<br />
des Bundesministeriums für Umwelt, Naturschutz und Reaktorsicherheit<br />
Herstellererklärung<br />
zur Vorlage beim Bundesamt für Wir tschaft und<br />
Ausfuhrkontrolle<br />
der Firma : HAPERO Energietechnik GmbH<br />
mit Sitz in: A-5141 Moosdorf Gewerbepark Ost 3<br />
(PLZ) (Ort) (Straße)<br />
Der automatisch beschickte Heizkessel vom Typ HP02 / K<br />
Der handbeschickte Heizkessel vom Typ<br />
hat bei der Verfeuerung von naturbelassener Biomasse im Sinne von § 3 Abs.1 Nummer 4, 5 und 5a** oder 8*<br />
der ersten BImSchV eine(n)<br />
3,8 - 14,5 kW<br />
Nennwärmeleistung von<br />
95,7 %<br />
Kesselwirkungsgrad von<br />
kW<br />
%<br />
Feuerungswärmeleistung * von<br />
feuerungstechnischen ** Wirkungsgrad von<br />
E m i s s i o n s w e r t e :<br />
Folgende Emissionen (bezogen auf 13 Volumen % O 2 im Abgas bei Normzustand)<br />
werden von der Heizanlage abgegeben:<br />
mg/m³, (max. 250mg/m³)<br />
mg/m³, (max. 250mg/m³)<br />
mg/m³, (max. 50mg/m³)<br />
42<br />
134<br />
35<br />
168<br />
10<br />
* Bei Einsatz von Brennstoffen nach § 3 Abs. 1 Nummer 8 der 1. BImSchV (Stroh oder ähnliche pflanzlichen Stoffe) in<br />
Anlagen mit einer Feuerungswärmeleistung von 100kW oder mehr beziehen sich die Emissionsgrenzwerte auf einen<br />
Volumengehalt an Sauerstoff im Abgas von 11%<br />
** feuerungstechnischer Wirkungsgrad bei Holzpelletöfen<br />
D i e s e A n g a b e n k ö n n e n d u r c h v o r l i e g e n d e G u t a c h t e n b e l e g t w e r d e n .<br />
PL-08155-P<br />
Datum, Unterschrift<br />
01.11.2010<br />
(Diese Unterschrift kann nur vom Kesselhersteller geleistet werden.)<br />
Firmenstempel<br />
Förderung von Maßnahmen zur Nutzung erneuerbarer Energien<br />
des Bundesministeriums für Umwelt, Naturschutz und Reaktorsicherheit<br />
BM<br />
Herstellererklärung<br />
zur Vorlage beim Bundesamt für Wir tschaft und<br />
Ausfuhrkontrolle<br />
der Firma : HAPERO Energietechnik GmbH<br />
mit Sitz in: A-5141 Moosdorf Gewerbepark Ost 3<br />
(PLZ) (Ort) (Straße)<br />
Der automatisch beschickte Heizkessel vom Typ HP04 (35 kW)<br />
Der handbeschickte Heizkessel vom Typ<br />
hat bei der Verfeuerung von naturbelassener Biomasse im Sinne von § 3 Abs.1 Nummer 4, 5 und 5a** oder 8*<br />
der ersten BImSchV eine(n)<br />
Nennwärmeleistung von<br />
Kesselwirkungsgrad von<br />
7,6- 35 kW<br />
95,1 %<br />
Feuerungswärmeleistung * von<br />
feuerungstechnischen ** Wirkungsgrad von<br />
kW<br />
%<br />
E m i s s i o n s w e r t e :<br />
Folgende Emissionen (bezogen auf 13 Volumen % O2 im Abgas bei Normzustand)<br />
werden von der Heizanlage abgegeben:<br />
Kohlenmonoxid * (CO) bei Nennwärmeleistung<br />
Kohlenmonoxid * (CO) bei Teillast<br />
staubförmige* bei Nennwärmeleistung<br />
mg/m³, (max. 250mg/m³)<br />
mg/m³, (max. 250mg/m³)<br />
mg/m³, (max. 50mg/m³)<br />
staubförmige* bei Teillast 16 mg/m³, (max. 50mg/m³)<br />
54<br />
138<br />
12<br />
* Bei Einsatz von Brennstoffen nach § 3 Abs. 1 Nummer 8 der 1. BImSchV (Stroh oder ähnliche pflanzlichen Stoffe) in<br />
Anlagen mit einer Feuerungswärmeleistung von 100kW oder mehr beziehen sich die Emissionsgrenzwerte auf einen<br />
Volumengehalt an Sauerstoff im Abgas von 11%<br />
** feuerungstechnischer Wirkungsgrad bei Holzpelletöfen<br />
D i e s e A n g a b e n k ö n n e n d u r c h v o r l i e g e n d e G u t a c h t e n b e l e g t w e r d e n .<br />
PL-11055-P<br />
Datum, Unterschrift<br />
01.04.2011<br />
(Diese Unterschrift kann nur vom Kesselhersteller geleistet werden.)<br />
Firmenstempel<br />
79<br />
18<br />
Kohlenmonoxid * (CO) bei Nennwärmeleistung<br />
Kohlenmonoxid * (CO) bei Teillast<br />
staubförmige* bei Nennwärmeleistung<br />
staubförmige* bei Teillast 14 mg/m³, (max. 50mg/m³)<br />
* Bei Einsatz von Brennstoffen nach § 3 Abs. 1 Nummer 8 der 1. BImSchV (Stroh oder ähnliche pflanzlichen Stoffe) in<br />
Anlagen mit einer Feuerungswärmeleistung von 100kW oder mehr beziehen sich die Emissionsgrenzwerte auf einen<br />
Volumengehalt an Sauerstoff im Abgas von 11%<br />
** feuerungstechnischer Wirkungsgrad bei Holzpelletöfen<br />
D i e s e A n g a b e n k ö n n e n d u r c h v o r l i e g e n d e G u t a c h t e n b e l e g t w e r d e n .<br />
PL-09075-P<br />
01.11.2010<br />
Datum, Unterschrift<br />
(Diese Unterschrift kann nur vom Kesselhersteller geleistet werden.)<br />
Firmenstempel<br />
EG - KONFORMITÄTSERKLÄRUNG<br />
Diese Erklärung wird verantwortlich für folgende Hersteller abgegeben:<br />
HAPERO Energietechnik GmbH<br />
Unternehmensbezeichnung:<br />
Gewerbepark Ost 3, 5141 Moosdorf, AUSTRIA<br />
Anschrift<br />
+43 7748 68585 - 0 / +43 7748 68585 - 50<br />
Telefonnummer / Telefax:<br />
Peter Winkler<br />
Name des Unterzeichners:<br />
Geschäftsführer<br />
Stellung im Unternehmen:<br />
Moosdorf 01.01.2010<br />
Ort Datum rechtsverbindliche Unterschrift<br />
Wir erklären hiermit, dass die nachfolgend bezeichneten Holzbrikettöfen, Pelletsöfen und Pelletszentralheizungssysteme aufgrund<br />
ihrer Konzipierung und Bauart, sowie in der von uns in Verkehr gebrachten Ausführung, den einschlägigen, grundlegenden Sicherheitsanforderungen<br />
entsprechen.<br />
Holzbrikettöfen Pelletsöfen Zentralheizungssystem<br />
HP 01 Harmony HP 02 / W Balance (Wohnraum)<br />
HP 02 / K Balance (Keller)<br />
HP 04 / K Flash<br />
Es wird bestätigt, dass die bezeichneten Produkte den Vorschriften, insbesondere den Schutzanforderungen entsprechen, die in den<br />
Richtlinien der Europäischen Gemeinschaft zur Angleichung der Rechtsvorschriften über die elektromagnetische Verträglichkeit<br />
(89/336/EWG) und der Richtlinie zur Änderung der CE-Kennzeichnung (93/68/EWG), sowie dem Gesetz über die elektromagnetische<br />
Verträglichkeit von Geräten mit Stand vom 18.09.1998 festgelegt sind.<br />
Diese Erklärung gilt für alle identischen Exemplare des Erzeugers, die nach unseren Entwicklungs-, Konstruktions- und Fertigungszeichnungen<br />
und Beschreibungen hergestellt werden.<br />
Die Übereinstimmung der bezeichneten Produkte mit den Vorschriften der o.g. Richtlinien wird nachgewiesen durch die Einhaltung<br />
der im Anhang genannten Normen.<br />
Diese Erklärung bescheinigt die Übereinstimmung mit den genannten Richtlinien, beeinhaltet jedoch keine Zusicherung von Eigenschaften.<br />
Die Sicherheitshinweise der mitgelieferten Produktdokumentation sind zu beachten. Die Anhänge sind Bestandteile dieser<br />
Erklärung.<br />
BIOTEKNIK - Balance 80
Tekniske data<br />
PRÜFBESCHEINIGUNG<br />
TEST CERTIFICATE<br />
PROVNINGSATTEST<br />
Antragssteller / applicant / rekvirent<br />
HAPERO Energietechnik GmbH<br />
Gewerbepark Ost 3,<br />
5141 Moosdorf , AUSTRIA<br />
Hersteller / manufacturer / fabrikant<br />
HAPERO Energietechnik GmbH<br />
Gewerbepark Ost 3,<br />
5141 Moosdorf , AUSTRIA<br />
Produkt / produkt / produkt Heizkessel für Holzpellets / boiler for wood pellets /<br />
centralvarmekededel for trapiller<br />
Type / modell / model<br />
HP02/W*, HP02/K**, HP04***<br />
Prüfgrundlage / test procedure / provning EN 14785*, EN 305**, EN 305*** / class / klasse 3<br />
Brennstoff / fuel / brandsel<br />
Holzpellets / wood pellets / trapiller<br />
Brennstoffzufuhr / stoking / fyring<br />
Grundlage der Prüfbescheinigung / basis of<br />
certification / grundlage for provningattest<br />
PRÜFERGEBNIS / TEST RESULTS / PROVNINGSRESULTATER<br />
Automatisch / automatic / automatisk<br />
Prüfbericht / test report / provningsrapporter<br />
PL-08155-P* , PL-09075-P**, PL-11055-P***<br />
Volllast / niminal load / niminal ydelse HP02/W* HP02/K** HP04*** Anforderung / requirement / krav<br />
CO (10% O 2 ) 35 58 68 max. 5000 mg.m³<br />
OGC (10% O 2 ) 3 4 4 max. 100 mg.m³<br />
Staub / dust / stov (10% O 2 ) 10 23 23 max. 150 mg.m³<br />
Wirkungsgrad / efficiency / virkungsgrad 97,1 % 95,7 % 95,7 % min. 74,1 %<br />
Teillast / part load / ydelse lavlast<br />
Anforderung / requirement / krav<br />
CO (10% O 2 ) 168 153 153 max. 5000 mg.m³<br />
OGC (10% O 2 ) 9 5 =13 A 230 V >= 13 A 230 V 16 A 230 V 16 A<br />
Standby [W] 7 7 7 7<br />
Sugeturbine ved drift [W] 1.400 1.400 1.400 1.400<br />
Tænding [W] 257 257 257 257<br />
Ved 100 % ydelse [W] 38 38 47 47<br />
81<br />
BIOTEKNIK - Balance 82
Bioteknik<br />
Kometvej 20<br />
4700 Næstved<br />
Tel.: 22 19 66 92<br />
www.bioteknik.dk<br />
NSTRUKTIONER
