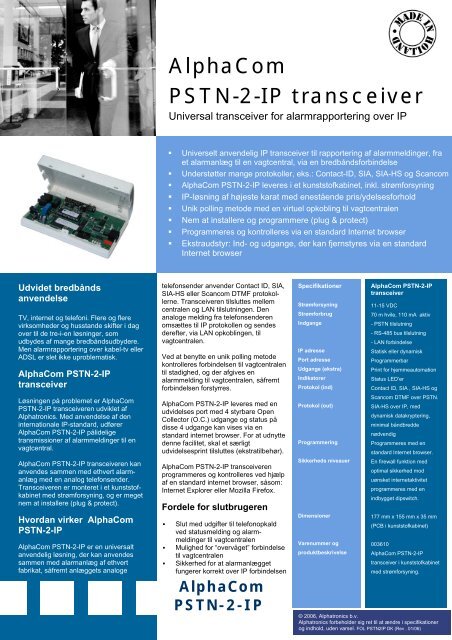

<strong>AlphaCom</strong><br />
<strong>PSTN</strong>-2-<strong>IP</strong> <strong>transceiver</strong><br />
Universal <strong>transceiver</strong> for alarmrapportering over <strong>IP</strong><br />
• Universelt anvendelig <strong>IP</strong> <strong>transceiver</strong> til rapportering af alarmmeldinger, fra<br />
et alarmanlæg til en vagtcentral, via en bredbåndsforbindelse<br />
• Understøtter mange protokoller, eks.: Contact-ID, SIA, SIA-HS og Scancom<br />
• <strong>AlphaCom</strong> <strong>PSTN</strong>-2-<strong>IP</strong> leveres i et kunststofkabinet, inkl. strømforsyning<br />
• <strong>IP</strong>-løsning af højeste karat med enestående pris/ydelsesforhold<br />
• Unik polling metode med en virtuel opkobling til vagtcentralen<br />
• Nem at installere og programmere (plug & protect)<br />
• Programmeres og kontrolleres via en standard Internet browser<br />
• Ekstraudstyr: Ind- og udgange, der kan fjernstyres via en standard<br />
Internet browser<br />
Udvidet bredbånds<br />
anvendelse<br />
TV, internet og telefoni. Flere og flere<br />
virksomheder og husstande skifter i dag<br />
over til de tre-i-en løsninger, som<br />
udbydes af mange bredbåndsudbydere.<br />
Men alarmrapportering over kabel-tv eller<br />
ADSL er slet ikke uproblematisk.<br />
<strong>AlphaCom</strong> <strong>PSTN</strong>-2-<strong>IP</strong><br />
<strong>transceiver</strong><br />
Løsningen på problemet er <strong>AlphaCom</strong><br />
<strong>PSTN</strong>-2-<strong>IP</strong> <strong>transceiver</strong>en udviklet af<br />
Alphatronics. Med anvendelse af den<br />
internationale <strong>IP</strong>-standard, udfører<br />
<strong>AlphaCom</strong> <strong>PSTN</strong>-2-<strong>IP</strong> pålidelige<br />
transmissioner af alarmmeldinger til en<br />
vagtcentral.<br />
<strong>AlphaCom</strong> <strong>PSTN</strong>-2-<strong>IP</strong> <strong>transceiver</strong>en kan<br />
anvendes sammen med ethvert alarmanlæg<br />
med en analog telefonsender.<br />
Transceiveren er monteret i et kunststofkabinet<br />
med strømforsyning, og er meget<br />
nem at installere (plug & protect).<br />
Hvordan virker <strong>AlphaCom</strong><br />
<strong>PSTN</strong>-2-<strong>IP</strong><br />
<strong>AlphaCom</strong> <strong>PSTN</strong>-2-<strong>IP</strong> er en universalt<br />
anvendelig løsning, der kan anvendes<br />
sammen med alarmanlæg af ethvert<br />
fabrikat, såfremt anlæggets analoge<br />
telefonsender anvender Contact ID, SIA,<br />
SIA-HS eller Scancom DTMF protokollerne.<br />
Transceiveren tilsluttes mellem<br />
centralen og LAN tilslutningen. Den<br />
analoge melding fra telefonsenderen<br />
omsættes til <strong>IP</strong> protokollen og sendes<br />
derefter, via LAN opkoblingen, til<br />
vagtcentralen.<br />
Ved at benytte en unik polling metode<br />
kontrolleres forbindelsen til vagtcentralen<br />
til stadighed, og der afgives en<br />
alarmmelding til vagtcentralen, såfremt<br />
forbindelsen forstyrres.<br />
<strong>AlphaCom</strong> <strong>PSTN</strong>-2-<strong>IP</strong> leveres med en<br />
udvidelses port med 4 styrbare Open<br />
Collector (O.C.) udgange og status på<br />
disse 4 udgange kan vises via en<br />
standard internet browser. For at udnytte<br />
denne facilitet, skal et særligt<br />
udvidelsesprint tilsluttes (ekstratilbehør).<br />
<strong>AlphaCom</strong> <strong>PSTN</strong>-2-<strong>IP</strong> <strong>transceiver</strong>en<br />
programmeres og kontrolleres ved hjælp<br />
af en standard internet browser, såsom:<br />
Internet Explorer eller Mozilla Firefox.<br />
Fordele for slutbrugeren<br />
▪<br />
▪<br />
▪<br />
Slut med udgifter til telefonopkald<br />
ved statusmelding og alarmmeldinger<br />
til vagtcentralen<br />
Mulighed for “overvåget” forbindelse<br />
til vagtcentralen<br />
Sikkerhed for at alarmanlægget<br />
fungerer korrekt over <strong>IP</strong> forbindelsen<br />
<strong>AlphaCom</strong><br />
<strong>PSTN</strong>-2-<strong>IP</strong><br />
Specifikationer<br />
Strømforsyning<br />
Strømforbrug<br />
Indgange<br />
<strong>IP</strong> adresse<br />
Port adresse<br />
Udgange (ekstra)<br />
Indikatorer<br />
Protokol (ind)<br />
Protokol (out)<br />
Programmering<br />
Sikkerheds niveauer<br />
Dimensioner<br />
Varenummer og<br />
produktbeskrivelse<br />
<strong>AlphaCom</strong> <strong>PSTN</strong>-2-<strong>IP</strong><br />
<strong>transceiver</strong><br />
11-15 VDC<br />
70 m hvile, 110 mA aktiv<br />
- <strong>PSTN</strong> tilslutning<br />
- RS-485 bus tilslutning<br />
- LAN forbindelse<br />
Statisk eller dynamisk<br />
Programmerbar<br />
Print for hjemmeautomation<br />
Status LED’er<br />
Contact ID, SIA , SIA-HS og<br />
Scancom DTMF over <strong>PSTN</strong>.<br />
SIA-HS over <strong>IP</strong>, med<br />
dynamisk datakryptering,<br />
minimal båndbredde<br />
nødvendig.<br />
Programmeres med en<br />
standard Internet browser.<br />
En firewall funktion med<br />
optimal sikkerhed mod<br />
uønsket internetaktivitet<br />
programmeres med en<br />
indbygget dipswitch.<br />
177 mm x 155 mm x 35 mm<br />
(PCB i kunststofkabinet)<br />
003610<br />
<strong>AlphaCom</strong> <strong>PSTN</strong>-2-<strong>IP</strong><br />
<strong>transceiver</strong> i kunststofkabinet<br />
med strømforsyning.<br />
© 2006, Alphatronics b.v.<br />
Alphatronics forbeholder sig ret til at ændre i specifikationer<br />
og indhold, uden varsel. FOL <strong>PSTN</strong>2<strong>IP</strong> DK (Rev . 01/06)
<strong>AlphaCom</strong> <strong>IP</strong><br />
<strong>transceiver</strong><br />
Til alarmtransmission over <strong>IP</strong><br />
• <strong>AlphaCom</strong> <strong>IP</strong> <strong>transceiver</strong>en kan anvendes sammen med AlphaVision<br />
NG(96) og AlphaLot centralerne for rapportering af alarmer til<br />
kontrolcentral, via en bredbåndsforbindelse<br />
• Anvender SIA-HS protokollen over <strong>IP</strong><br />
• <strong>IP</strong>-løsning af højeste karat med enestående pris/ydelsesforhold<br />
• Nem at installere og programmere (plug & protect)<br />
• Programmerbar polling tid for højrisiko installationer<br />
• Leveres som plug on version til AlphaVision NG(96), og i et kunststofkabinet<br />
til brug sammen med AlphaLot centralerne<br />
• Ekstraudstyr: Ind- og udgange, der kan fjernstyres via en standard<br />
internet browser<br />
Udvidet bredbånds<br />
anvendelse<br />
TV, internet og telefoni. Flere og flere<br />
virksomheder og husstande skifter i dag<br />
over til de tre-i-en løsninger, som<br />
udbydes af mange bredbåndsudbydere.<br />
Men alarmrapportering over kabel-tv eller<br />
ADSL er slet ikke uproblematisk.<br />
<strong>AlphaCom</strong> <strong>IP</strong><br />
<strong>transceiver</strong><br />
Løsningen på problemet er <strong>AlphaCom</strong> <strong>IP</strong><br />
<strong>transceiver</strong>en udviklet af Alphatronics.<br />
Med anvendelse af den internationale <strong>IP</strong>standard,<br />
udfører <strong>AlphaCom</strong> <strong>IP</strong> pålidelige<br />
transmissioner af alarmmeldinger til en<br />
vagtcentral.<br />
<strong>AlphaCom</strong> <strong>IP</strong> leveres som en plug-on<br />
version til AlphaVision NG(96), eller i et<br />
kunststof kabinet til brug sammen med<br />
AlphaLot centralerne.<br />
Hvordan virker <strong>AlphaCom</strong> <strong>IP</strong><br />
<strong>AlphaCom</strong> <strong>IP</strong> kommunikerer med<br />
AlphaVision NG(96) eller AlphaLot<br />
gennem RS-485 bussen, som en<br />
integreret løsning.<br />
Alle meldinger fra alarmanlægget<br />
rapporteres til vagtcentralen i den<br />
avancerede SIA-HS protokol.<br />
<strong>AlphaCom</strong> <strong>IP</strong> foretager en opkobling til<br />
vagtcentralen over Internettet.<br />
Intervaltiden (polling tid) mellem to<br />
datatransmissioner er programmerbar.<br />
På denne måde alarmeres vagtcentralen<br />
ikke alene, når en alarmmelding bliver<br />
sendt, men også når forbindelsen bliver<br />
forstyrret eller helt afbrudt.<br />
<strong>AlphaCom</strong> <strong>IP</strong> leveres med en udvidelses<br />
port med 4 styrbare Open Collector<br />
(O.C.) udgange, og status på disse 4<br />
udgange kan vises via en standard<br />
internet browser. For at udnytte denne<br />
facilitet, skal et særligt udvidelsesprint<br />
tilsluttes (ekstratilbehør).<br />
<strong>AlphaCom</strong> <strong>IP</strong> <strong>transceiver</strong>en<br />
programmeres og kontrolleres ved hjælp<br />
af en standard internet browser, såsom:<br />
Internet Explorer eller Mozilla Firefox.<br />
Fordele for slutbrugeren<br />
▪<br />
▪<br />
▪<br />
Slut med udgifter til telefonopkald<br />
ved statusmelding og alarmmeldinger<br />
til vagtcentralen<br />
Mulighed for “overvåget” forbindelse<br />
til vagtcentralen<br />
Sikkerhed for at alarmanlægget<br />
fungerer korrekt over <strong>IP</strong> forbindelsen<br />
<strong>AlphaCom</strong> <strong>IP</strong><br />
Specifikationer<br />
Strømforsyning<br />
Strømforbrug<br />
Indgange<br />
<strong>IP</strong> adresse<br />
Port adresse<br />
Udgange (ekstra)<br />
Indikatorer<br />
Protokol (ud)<br />
Programmering<br />
Sikkerheds niveauer<br />
Dimensioner<br />
Varenummer og<br />
produktbeskrivelse<br />
<strong>AlphaCom</strong> <strong>IP</strong><br />
<strong>transceiver</strong><br />
11-15 VDC<br />
70 mA hvile, 110 mA aktiv<br />
- RS-485 bus tilslutning<br />
- LAN tilslutning 10 Mbit<br />
Statisk eller dynamisk<br />
Programmerbar<br />
Print for hjemmeautomation<br />
Status LED’er<br />
SIA-HS over <strong>IP</strong>, med<br />
dynamisk datakryptering,<br />
minimal båndbredde<br />
nødvendig.<br />
Programmeres med en<br />
standard internet browser.<br />
En firewall funktion med<br />
optimal sikkerhed mod<br />
uønsket internetaktivitet<br />
programmes med en<br />
indbygget dipswitch.<br />
140 mm x 70 mm x 30 mm<br />
(Plug-on board)<br />
177 mm x 155 mm x 35 mm<br />
(Print i kunststofkabinet)<br />
003600<br />
<strong>AlphaCom</strong> <strong>IP</strong> <strong>transceiver</strong><br />
plug-on board til AlphaVision<br />
NG(96)<br />
003605<br />
<strong>AlphaCom</strong> <strong>IP</strong> <strong>transceiver</strong> i<br />
kunststofkabinet til AlphaLot<br />
centralerne<br />
© 2006, Alphatronics b.v.<br />
Alphatronics forbeholder sig ret, uden varsel, at ændre i<br />
information og specifikationer. FOL <strong>IP</strong> DK (Rev . 01/06)
