Reservedelsliste Mini Crosser 125/130/140S & W ...

Reservedelsliste Mini Crosser 125/130/140S & W Batterianhænger
Pos. Stk. . Tegning . . . Benævnelse
6 1. . . . . . . . . . . Vareanhænger Lux
7 4. . . . . . . . . . . Gul refleks
8 2. . . . . . . . . . . Rød refleks
9 3. . . . . . . . . . . Mini Crosser - grå
10 2. . . . . . . . . . . Anoraksnor 54 cm
11 7. . . . . . . . . . . Låsemøtrik M6 A2
12 1. . . . . . . . . . . Koblingsskål
13 1. . . . . . . . . . . Skrue M6x40rh A2
14 1. . . . . . . . . . . Ledningsnet til batterianhænger - MC del
16 1. . . . . . . . . . . Gummigennemføring d 12, D20, A2,0
1710. . . . . . . . . . . Spun skrue 3x30 Z
18 3. . . . . . . . . . . Låsemøtrik M5 A2
19 6. . . . . . . . . . . Facetskive ø10/5 A2
20 1. . . S-127-6-277 . Beslag f. batteristik
21 2. . . . . . . . . . . Skrue M6x16 rh A2
22 1. . . . . . . . . . . Hunstik 3 poler
23 3. . . . . . . . . . . Skrue M5x35 rh A2
2412. . . . . . . . . . . Facetskive ø12/6 A2
25 1. . . S-127-6-281 . Batteribundplade
26 4. . . . . . . . . . . Skrue M6x30 rh A2
2712. . . . . . . . . . . Spun skrue 3x15 Z
28 1. . . . . . . . . . . Batterirem 400 mm
29 1. . . . . . . . . . . Batterikasse H
30 1. . . . . . . . . . . Batterikasse V
31 2. . . . . . . . . . . Batterirem
32 1. . . . . . . . . . . Batterirem 600 mm
33 1. . . . . . . . . . . Ledningsnet til batterianhænger
34 1. . . . . . . . . . . Batterikabel
35 1. . . . . . . . . . . Hovedsikring 100 A
36 1. . . . . . . . . . . Hovedsikringsholder
37 1. . . . . . . . . . . Plusledning
38 2. . . . . . . . . . . Batteri 56 A
39 1. . . S-127-6-280 . Batteridæksel - for
40 1. . . S-127-6-279 . Batteridæksel - bag
41 1. . . S-127-6-278 . Batteridæksel - top
23-01-02 S-127-0-065

Reservedelsliste Mini Crosser 115/125/130/140S & W Barneanhænger
Pos. Stk. . Tegning . . . Benævnelse
6 1. . . S-127-6-274 . Koblingsbeslag f. barnetrailer
7 1. . . S-127-6-273 . Trækrør f. barnetrailer
8 2. . . . . . . . . . . Specialsplit
9 1. . . . . . . . . . . Barnetrailer
23-01-02 S-127-0-064

Reservedelsliste Mini Crosser 125/130/140S & W Fodbremsemontering
Pos. Stk. Tegning...........Benævnelse
1 1 ........................Bremsekabel 65 cm
2 2 ........................Låsemøtrik M6 A2
3 4 ........................Facetskive ø12/6 A2
4 1 ........................Afdækning f. fodgas
5 1 ........................Låsemøtrik M8 A2
6 1 S-127-6-238.....Speederkonsol
7 1 ........................Skrue M8x35 ch A2
8 2 ........................Skrue M6x16 rh A2
9 2 ........................Bronzebøsning ø8/12x8 - 16x2
10 1 S-127-6-271....Bremsearm - svejst
11 1 S-127-6-241....Speederplade
12 2 ........................Skrue M5x12 uh A2
13 1 ........................Justerskrue ø7/3
14 2 ........................Møtrik M6 Z
15 1 ........................Skridsikker tape 40x50
16 1 ........................Skruenippel ø8/2,3 Z
17 2 ........................Skrue M6x20 uh A2
18 2 ........................Facetskive ø6/18 A2
19 2 ........................Låsemøtrik M6 A2
13-06-03
S-127-0-063

Reservedelsliste Mini Crosser 125/130/140S & W
MC Ergo standard m. armlæn opklappelig
Pos. Stk. . Tegning . . . Benævnelse
1 4. . . . . . . . . . . Skrue M8x20 rh Z
2 1. . . . . . . . . . . Glideskinne uden håndtag overpart
3 2. . . . . . . . . . . Svær skive ø16/8x2 Z
4 1. . . . . . . . . . . Glideskinne med håndtag overpart
5 3. . . . . . . . . . . Skrue M6x35 ch A2
6 3. . . . . . . . . . . Facetskive ø18/6 A2
7 1. . . 5-127-7-189 . Bundramme voksen
1. . . . . . . . . . . Bundramme junior
1. . . . . . . . . . . Bundramme barn
8 8. . . S-127-2-052 . C-skinnebeslag
9 1. . . 5-127-7-172 . Armlænsholder Ergo junior H
1. . . 5-127-7-174 . Armlænsholder Ergo voksen H
1012. . . . . . . . . . . Facetskive ø16/8 A2
1114. . . . . . . . . . . Fjederskive ø8 A2
1210. . . . . . . . . . . Skrue M8x25 ch A2
13 2. . . . . . . . . . . Møtrik M8 A2
14 4. . . . . . . . . . . Plastskive ø24/8
15 4. . . . . . . . . . . Skrue M6x35 rh A2
16 2. . . . . . . . . . . Rørben 25x25
17 2. . . 5-127-7-160 . Armlæn barn
2. . . 5-127-7-161 . Armlæn junior
2. . . 5-127-7-162 . Armlæn voksen
18 2. . . . . . . . . . . Rørben 20x35
19 2. . . . . . . . . . . Topmøtrik M8 A2
20 2. . . . . . . . . . . Skrue M8x30 ch A2
21 2. . . 5-127-7-167 . Lårstøtte barn
2. . . 5-127-7-168 . Lårstøtte junior
2. . . 5-127-7-169 . Lårstøtte voksen
22 2. . . . . . . . . . . Armlænspude barn
2. . . . . . . . . . . Armlænspude junior
2. . . . . . . . . . . Armlænspude voksen
23 1. . . 5-127-7-119 . Kurveholder Ergo V
24 1. . . 5-127-7-171 . Armlænsholder Ergo junior V
1. . . 5-127-7-173 . Armlænsholder Ergo voksen V
25 1. . . . . . . . . . . Ergo sæde Barn
1. . . . . . . . . . . Ergo sæde Junior
1. . . . . . . . . . . Ergo sæde Voksen
26 2. . . 5-127-7-102 . Hængselled sæde
27 2. . . . . . . . . . . Låsemøtrik M8 A2
28 2. . . . . . . . . . . Plastskive ø60/10x1
29 1. . . 5-127-7-120 . Kurveholder Ergo H
30 4. . . . . . . . . . . Skrue M8x20 ch A2
31 1. . . 5-127-7-114 . Justerbeslag Ergo H
32 2. . . . . . . . . . . Facetskive ø18/10 Z
33 2. . . . . . . . . . . Pasbolt M10x12 Z
34 1. . . 5-127-7-113 . Justerbeslag Ergo V
23-01-02 S-127-0-062

Reservedelsliste Mini Crosser 125/130/140S & W Støttehjul
Pos. Stk. . Tegning . . . Benævnelse
1 1. . . S-127-6-212 . Antikipbeslag H
2 4. . . . . . . . . . . Facetskive ø16/8 A2
3 2. . . . . . . . . . . Skrue M8x40 ch A2
4 4. . . . . . . . . . . Låsemøtrik M8 A2
5 4. . . . . . . . . . . Facetskive ø20/10 Z
6 2. . . . . . . . . . . Stålbolt M10x80 Z
7 2. . . S-127-6-259 . Støttehjulsbøsning
8 2. . . . . . . . . . . Støttehjul 80x25x50
9 2. . . . . . . . . . . Låsemøtrik M10 Z
10 2. . . . . . . . . . . Skrue M8x20ch A2
11 1. . . S-127-6-211 . Antikipbeslag V
23-01-02 S-127-0-061

Reservedelsliste Mini Crosser 125/130/140S & W
El-sædehejs
Pos. Stk. . Tegning . . . Benævnelse
1 4 . . . . . . . . . . Låsemøtrik M8 A2
2 1 . . . . . . . . . . Gummidæmper 30 x 30 - M8 type D
3 1 . . S-127-6-269 . Bagsvinger f. sædeløft
4 1 . . S-127-6-268 . Elsædeløft
5 6 . . . . . . . . . . Facetskive ø8/16 A2
6 4 . . . . . . . . . . Skrue M8x50 ch A2
7 1 . . . . . . . . . . Rustfri spændebånd 40 - 60
8 1 . . . . . . . . . . Gummimanchet 360 24017K
9 1 . . . . . . . . . . Skrue M6x12 uh A2
10 2 . . . . . . . . . . Skrue M3x20 Z
11 1 . . . . . . . . . . Microswitch
12 1 . . S-127-6-262 . Switchholder f. elsæde
13 1 . . S-127-6-260 . Dækrør f. switchholder
14 2 . . . . . . . . . . Stjerneskive ø3
15 2 . . . . . . . . . . Møtrik M3 Z
16 1 . . . . . . . . . . Rustfri spændebånd 50 - 70
17 1 . . S-127-6-246 . Underpart f. elsæde
06-05-02 S-127-0-060

Reservedelsliste Mini Crosser 125/130/140S & W
KAB sæde m. armlæn opklappelig
Pos. Stk. . Tegning . . . Benævnelse
1 2. . . . . . . . . . . Sædebeslag
2 4. . . . . . . . . . . 6-kt. skrue M6x20 Z
3 4. . . . . . . . . . . Skive ø12/6 Z
4 1. . . . . . . . . . . KAB sæde
5 4. . . . . . . . . . . Afstandsbøsning 15 mm
6 1. . . . . . . . . . . Armlæn KAB H
7 4. . . . . . . . . . . Facetskive ø16/8 A2
8 4. . . . . . . . . . . Fjederskive ø8 A2
9 4. . . . . . . . . . . Skrue M8x50 ch A2
10 1. . . 5-100-1-145 . Kurveholder KAB H
11 1. . . 5-100-1-144 . Kurveholder KAB V
12 1. . . . . . . . . . . Armlæn KAB V
13 1. . . . . . . . . . . Nakkestøtte
14 4. . . . . . . . . . . Skrue M8x20 rh Z
15 1. . . . . . . . . . . Glideskinne uden håndtag, overpart
16 2. . . . . . . . . . . Svær skive ø16/8x2 Z
17 4. . . . . . . . . . . Møtrik M8 A2
18 1. . . . . . . . . . . Glideskinne med håndtag, overpart
19 4. . . . . . . . . . . Fjederskive ø6 Z
23-01-02 S-127-0-059

Reservedelsliste Mini Crosser 125/130/140S & W
Universalsæde underpart
Pos. Stk. . Tegning . . . Benævnelse
1 1. . . . . . . . . . . Knop udløserhåndtag
2 1. . . 5-127-7-083 . Udløserhåndtag H
. . . 5-127-7-084 . UdløserhåndtagV
3 1. . . . . . . . . . . Skrue M6x16 rh A2
4 1. . . . . . . . . . . Trækfjeder 506
5 1. . . 5-127-7-183 . Specialskrue M10x30
6 1. . . . . . . . . . . Facetskive ø20/10 A2
7 4. . . . . . . . . . . Facetskive ø16/8 A2
8 2. . . . . . . . . . . Glideskinne yderpart H & V
9 4. . . . . . . . . . . Skrue M8x16 ch A2
10 1. . . 5-127-7-071 . Sædeunderpart universal
11 1. . . . . . . . . . . Låsemøtrik M10 A2
12 4. . . . . . . . . . . Låsemøtrik M8 A2
23-01-02 S-127-0-058

Reservedelsliste Mini Crosser 125/130/140S & W
Iltflaskeholder
Pos. Stk. . Tegning . . . Benævnelse
1 1. . . S127-6-248 . Bundstop - flad
2 1. . . S127-6-249 . Bundstop - rund
3 1. . . S127-6-253 . Monteringsskinne iltflaskeholder
4 6. . . S127-2-052 . C-skinnebeslag
5 2. . . S127-6-252 . Rembøjle
6 1. . . S127-6-255 . Topskærm
7 2. . . . . . . . . . . Rem
8 8. . . . . . . . . . . Facetskive ø16/8 A2
9 8. . . . . . . . . . . Fjederskive ø8 A2
10 6. . . . . . . . . . . Skrue M8x20 rh A2
11 2. . . . . . . . . . . Skrue M8x20 ch A2
23-01-02 S-127-0-057

Reservedelsliste Mini Crosser 125/130/140S & W Advarselsflag
Pos. Stk. . Tegning . . . Benævnelse
1 2. . . S127-2-052 . C-skinnebeslag
2 1. . . S127-6-406 . Advarselsflagholder
3 2. . . . . . . . . . . Facetskive ø16/8 A2
4 2. . . . . . . . . . . Fjederskive ø8 A2
5 2. . . . . . . . . . . Skrue M8x20 ch A2
6 1. . . . . . . . . . . Advarselsflag 1,90 m
7 2. . . . . . . . . . . Facetskive ø18/6 A2
8 2. . . . . . . . . . . Fjederskive ø6 A2
9 2. . . . . . . . . . . Skrue M6x16 rh A2
10 1. . . S127-6-346 . Monteringsflange
11 1. . . . . . . . . . . Pinolskrue M6x6 A2
23-01-02 S-127-0-056

Reservedelsliste Mini Crosser 115/125/130/140S & W
Pos. Stk. . Tegning . . . Benævnelse
1 1. . . . . . . . . . . Skrue M8x35 ch A2
2 1. . . S-127-6-238 . Speederkonsol
3 2. . . . . . . . . . . Facetskive ø12/6 A2
4 4. . . . . . . . . . . Låsemøtrik M6 A2
5 1. . . . . . . . . . . Låsemøtrik M8 A2
6 2. . . . . . . . . . . Bronzebøsning ø8/12x8 - 16x2
7 1. . . S-127-6-235 . Speederarm
8 1. . . S-127-6-241 . Speederplade
9 2. . . . . . . . . . . Skrue M5x12 uh A2
10 1. . . S-127-6-258 . Bronzebøsning ø6/10x6 - 14x2
11 1. . . . . . . . . . . Låsemøtrik M5 A2
12 1. . . S-127-6-243 . Potientometerarm
13 1. . . . . . . . . . . Bronzerulle ø10/5x10
14 1. . . . . . . . . . . Skrue M5x20 rh A2
15 1. . . . . . . . . . . Armfjeder rustfri 1,3x13,8x tætv. x -4,75 V
16 1. . . . . . . . . . . Pinolskrue M4x6 A2
17 1. . . . . . . . . . . Kontramøtrik 3/8 MFG Z (incl. i potientometer)
18 1. . . . . . . . . . . Tandskive ø10 Z (incl. i potientometer)
19 1. . . . . . . . . . . Potientometer for fodgas (Line)
20 1. . . S-127-6-242 . Potientometerkonsol
21 2. . . . . . . . . . . Skrue M6x20 bh A2
22 1. . . . . . . . . . . Afdækning f. fodgas
23
24 2. . . . . . . . . . . Facetskive ø6/18 A2
25 2. . . . . . . . . . . Skrue M6x20 uh A2
26
27 1. . . . . . . . . . . Skrue M5x8 rh A2
28 1. . . . . . . . . . . Skridsikker tape 40x50
Fodspeeder
23-01-02 S-127-0-055

Reservedelsliste Mini Crosser 125/130/140S & W Hoftesele
Pos. Stk. . Tegning . . . Benævnelse
1 2. . . S-127-2-052 . C-skinnebeslag
2 4. . . . . . . . . . . Svær skive ø8/24x2 A2
3 1. . . . . . . . . . . Hoftesele H
4 2. . . . . . . . . . . Facetskive ø16/8 A2
5 2. . . . . . . . . . . Fjederskive ø8 A2
6 2. . . . . . . . . . . Skrue M8x20 ch A2
7 1. . . . . . . . . . . Hoftesele V
23-01-02 S-127-0-054

Reservedelsliste Mini Crosser 115/125/130/140S & W Teleskoprampe
Pos. Stk. . Tegning . . . Benævnelse
1 1. . . . . . . . . . . Skridsikker tape 1100 mm
2 2. . . . . . . . . . . Skrue M5x16 rh A2
3 1. . . 5-100-1-098 . Teleskoprampe nederste del
4 1. . . . . . . . . . . Låseplade
5 1. . . . . . . . . . . Gummiplade75x145 mm
6 2. . . . . . . . . . . Facetskive ø10/5 A2
7 2. . . . . . . . . . . Låsemøtrik M5 A2
8 1. . . . . . . . . . . Skridsikker tape 900 mm
9 1. . . 5-100-1-099 . Teleskoprampe øverste del
23-01-02 S-127-0-053

Reservedelsliste Mini Crosser 125/130/140S & W Bagkurv voksen
Pos. Stk. . Tegning . . . Benævnelse
1 2 . . 5-100-1-142 . Spændebeslag f. kurv
2 1 . . . . . . . . . . Bagkurv
3 1 . . 5-100-1-015 . Ergo/KAB kurvebeslag V
4 1 . . . . . . . . . . Hårnålesplit 3 mm
5 4 . . . . . . . . . . Skrue M6x16 rh A2
6 4 . . . . . . . . . . Fjederskive ø6 A2
7 1 . . 5-100-1-016 . Ergo/KAB kurvebeslag H
06-05-02 S-127-0-052

Reservedelsliste Mini Crosser 125/130/140S & W Bagkurv junior
Pos. Stk. . Tegning . . . Benævnelse
1 2 . . 5-100-1-142 . Spændebeslag f. kurv
2 1 . . . . . . . . . . Bagkurv
3 2 . . 5-100-1-118 . Junior Ergo kurvebeslag
4 1 . . . . . . . . . . Hårnålesplit 3 mm
5 4 . . . . . . . . . . Skrue M6x16 rh A2
6 4 . . . . . . . . . . Fjederskive ø6 A2
06-05-02 S-127-0-051

Reservedelsliste Mini Crosser 125/130/140S & W ForældrePotientometer
Pos. Stk. . Tegning . . . Benævnelse
1 1. . . . . . . . . . . ForældrePotientometer
2 1. . . . . . . . . . . Gummiring ø10
3 1. . . . . . . . . . . Sikringsskive indvendig ø10
4 1. . . . . . . . . . . Møtrik M10 Z
23-01-02 S-127-0-050

Reservedelsliste Mini Crosser 125/130/140S & W Vareanhænger
Pos. Stk. . Tegning . . . Benævnelse
6 1. . . . . . . . . . . Vareanhænger
7 1. . . S-127-6-220 . Trailertræk
8 2. . . . . . . . . . . Låsemøtrik M6 A2
9 2. . . . . . . . . . . Facetskive ø12/6 A2
10 1. . . . . . . . . . . Skrue M6x35 ch A2
11 1. . . . . . . . . . . Skrue M6x45 ch A2
23-01-02 S-127-0-049

Reservedelsliste Mini Crosser 125/130/140S & W Katastrofeblink
Pos. Stk. . Tegning . . . Benævnelse
1 1. . . . . . . . . . . Katastrofeblink (hornkontakt)
2 1. . . . . . . . . . . Ledningsnet for katastrofeblink
23-01-02 S-127-0-048

Reservedelsliste Mini Crosser 125/130/140S & W Blinkkontakt H&V
Pos. Stk. . Tegning . . . Benævnelse
1 1. . . . . . . . . . . Blinklyskontakt
2 1. . . . . . . . . . . Krympeflex
23-01-02 S-127-0-047

Reservedelsliste Mini Crosser 115/125/130/140S & W Strømudtag 24V
Pos. Stk. . Tegning . . . Benævnelse
1 1. . . . . . . . . . . Cigarstik
2 1. . . . . . . . . . . Ledning for cigarstik
3 1. . . . . . . . . . . Sikring 5 A
23-01-02 S-127-0-046

Reservedelsliste Mini Crosser 125/130/140S & W Timetæller
Pos. Stk. . Tegning . . . Benævnelse
1 1. . . . . . . . . . . Timetæller
2 1. . . . . . . . . . . Sikring 1 A
3 1. . . . . . . . . . . Ledningsnet for timetæller
4 2. . . . . . . . . . . Skrue M3x10rh A2
5 2. . . . . . . . . . . Låsemøtrik M3 A2
6 1. . . . . . . . . . . Sikringsholder
23-01-02 S-127-0-045

Reservedelsliste Mini Crosser 125/130/140S & W
Gasregulering -dreje og -tommel
Pos. Stk. . Tegning . . . Benævnelse
1 1. . . S-127-6-143 . Tommelfingergas V
1. . . S-127-6-144 . Tommelfingergas H
2 1. . . . . . . . . . . Stopskrue m. krater 6x12 A2
3 1. . . . . . . . . . . Stopskrue m. krater 5x8 A2
4 1. . . . . . . . . . . Drejegashåndtag H
. . . . . . . . . . . Drejegashåndtag V
5 2. . . . . . . . . . . Skrue 5x20 ch
6 1. . . . . . . . . . . Gummiprop ø18
7 1. . . . . . . . . . . Blindhåndtag
23-01-02 S-127-0-044

Reservedelsliste Mini Crosser 125/130/140S & W Vareanhænger Lux
Pos. Stk. . Tegning . . . Benævnelse
6 1. . . . . . . . . . . Vareanhænger Lux
7 4. . . . . . . . . . . Gul refleks
8 2. . . . . . . . . . . Rød refleks
9 3. . . . . . . . . . . Mini Crosser - grå
10 2. . . . . . . . . . . Anoraksnor 55 cm
11 1. . . . . . . . . . . Låsemøtrik M6 A2
12 1. . . . . . . . . . . Facetskive ø12/6 A2
13 1. . . . . . . . . . . Koblingsskål
14 1. . . . . . . . . . . Skrue M6x35 ch A2
15 1. . . . . . . . . . . Rørben ø25
16 1. . . . . . . . . . . Mini Crosser hjælpemidler
23-01-02 S-127-0-043

Reservedelsliste Mini Crosser 125/130/140S & W Busbeslag
Pos. Stk. . Tegning . . . Benævnelse
1 4. . . S-127-2-052 . C-skinnebeslag
2 2. . . S-127-6-156 . Busbeslag svejst
3 4. . . . . . . . . . . Facetskive ø16/8 A2
4 4. . . . . . . . . . . Fjederskive ø8 A2
5 4. . . . . . . . . . . Skrue M8x20 rh A2
23-01-02 S-127-0-042

Reservedelsliste Mini Crosser 125/130/140S & W Kuglekobling
Pos. Stk. . Tegning . . . Benævnelse
1 1 . . S-127-6-039 . Kuglekoblingsbeslag
2 2 . . . . . . . . . . Skrue M8x20 ch A2
3 2 . . . . . . . . . . Fjederskive ø8 A2
4 2 . . . . . . . . . . Facetskive ø16/8 A2
5 2 . . S-127-2-052 . C-skinnebeslag
6 1 . . . . . . . . . . Plastprop ø10x13 sort
06-05-02 S-127-0-041

Reservedelsliste Mini Crosser 125/130/140S & W Kantlistemontering
Pos. Stk. . Tegning . . . Benævnelse
1 1 . . S-127-6-005 . Kantliste f. fodplade
06-05-02 S-127-0-040

Reservedelsliste Mini Crosser 125/130/140S & W
Gasregulering -kombi -4-fingergas
Pos. Stk. . Tegning . . . Benævnelse
1 1. . . S-127-3-029 . 4-fingergas H
1. . . S-127-3-036 . 4-fingergas V
2 1. . . S-127-6-174 . Kombigas H
1. . . S-127-6-176 . Kombigas V
3 2. . . . . . . . . . . Stopskrue m. krater 6x12 A2
23-01-02 S-127-0-039

Beskrivelse:
Description:
Stokkeholder montering
Crutch Holder
10
11
9
2
7 4
1
3
6
5
4
8
Dwg. no.
S-127-0-038
Issue:
Date:
26-03-2002
Mini Crosser
A/S
T - 127
SHEET 1 OF 2

Stykliste
Pos. Tegnings nr. Beskrivelse Stk.
1 S-127-6-223 H - V beslag 1
2 S-127-6-226 Stokkeholder 1
3 S-127-2-052 C-skinnebeslag 2
4 Facetskive Ø8 A2 Facetskive Ø8 A2 6
5 Fjederskive Ø8 A2 Fjederskive Ø8 A2 2
6 M8x20 CH A2 M8x20 CH A2 2
7 M8x40 CH A2 M8x40 CH A2 2
8 Låsemøtrik M8 A2 Låsemøtrik M8 A2 2
9 R7-0330 Stokkeholderclips 2
10 SR-00352 Rørben 20x20 1
11 03,2x08,0 RH Popnitte Alu/Stå 03,2x08,0 RH Popnitte Alu/Stå 4
Dwg. no.
Issue: Date:
S-127-0-038
26-03-2002
T - 127
Mini Crosser A/S
SHEET 2 OF 2

Reservedelsliste Mini Crosser 125/130/140S & W Stænklapper
Pos. Stk. . Tegning . . . Benævnelse
1 2 . . . . . . . . . . Låsemøtrik M6 Z
2 4 . . S-127-2-052 . C-skinnebeslag
3 2 . . . . . . . . . . Facetskive ø6/18 A2
4 1 . . . . . . . . . . Stænklap H
5 2 . . . . . . . . . . Skrue M6x20 uh
6 2 . . S-127-2-037 . Kofangerhjørne
7 2 . . . . . . . . . . Skrue M8x20 rh A2
8 1 . . . . . . . . . . Stænklap V
06-05-02 S-127-0-037

Reservedelsliste Mini Crosser 125/130/140S & W Varekurv til styr
Pos. Stk. . Tegning . . . Benævnelse
1 1. . . . . . . . . . . Kurv
2 2. . . . . . . . . . . Klitostar hook & loop m. lim 22x90 mm
3 1. . . S-127-6-086 . Kurveholder
4 4. . . . . . . . . . . Facetskive ø12/6 A2
5 2. . . . . . . . . . . Skrue M6x20 rh A2
6 1. . . S-127-6-087 . Spændeplade
7 2. . . . . . . . . . . Fjederskive ø6 A2
8 2. . . . . . . . . . . Topmøtrik M6 A2
23-01-02 S-127-0-036

Reservedelsliste Mini Crosser 125/130/140S & W Stokkeholder 4-punkt
Pos. Stk. . Tegning . . . Benævnelse
1 1 . . S-127-6-027 . Tværbom
2 1 . . S-127-6-030 . Spændeplade
3 2 . . S-127-2-052 . C-skinnebeslag
4 1 . . S-127-6-026 . Opstander f. roulatorholder
5 2 . . S-127-6-022 . Rørbeslag
6 2 . . S-127-6-034 . Justerbeslag
7 4 . . . . . . . . . . Rørben 20x20
8 2 . . . . . . . . . . Facetskive ø10/6 A2
9 2 . . . . . . . . . . Låsemøtrik M6 A2
10 2 . . . . . . . . . . Skrue M6x35 ch A2
11 2 . . . . . . . . . . Skrue M8x40 ch A2
12 2 . . . . . . . . . . Fjederskive ø8 A2
13 2 . . . . . . . . . . Facetskive ø16/8 A2
14 1 . . . . . . . . . . Back to back 30x270 mm (velcro)
15 1 . . . . . . . . . . Dafacell 5x20x100 (svampegummi)
16 3 . . . . . . . . . . Skrue M6x20 ch A2
17 3 . . . . . . . . . . Møtrik M6 A2
18 1 . . . . . . . . . . Popnitte ø3,2x8 alu/stål
19 1 . . . . . . . . . . Klettostar hook m/lim 22x155 mm (velcro)
20 1 . . . . . . . . . . Rørben 25x25
21 1 . . . . . . . . . . Facetskive ø1/8 Z
06-05-02 S-127-0-035

Reservedelsliste Mini Crosser 125/130/140S Fodstøtte
Pos. Stk. . Tegning . . . Benævnelse
1 1. . . S-127-6-006 . Fodstøtte V
2 1. . . S-127-6-007 . Fodstøtte H
3 1. . . . . . . . . . . Skridsikker tape V
4 1. . . . . . . . . . . Skridsikker tape H
23-01-02 S-127-0-034

Reservedelsliste Mini Crosser 125/130/140S & W
Trucksæde med varelad
Pos. Stk. . Tegning . . . Benævnelse
1 9 . . . . . . . . . . Taptite M5x12 uh Z
2 1 . . S-127-6-208 . Aluplade f. varelad
3 1 . . . . . . . . . . Trucksæde
4 1 . . S-127-6-203 . Sædeunderpart f. grammer
5 4 . . . . . . . . . . Rørben 20x20 sort
6 8 . . . . . . . . . . Facetskive ø16/8 A2
7 8 . . . . . . . . . . Fjederskive ø8 A2
8 8 . . . . . . . . . . Skrue M8x30 ch A2
9 1 . . S-127-6-189 . Varelad
10 4 . . S-127-2-152 . C-skinnebeslag
11 1 . . . . . . . . . . Skrue M8x20 ch A2
12 1 . . . . . . . . . . Skrue M8x12 ch A2
13 2 . . S-127-6-165 . Monteringsplade f. varelad
14 2 . . . . . . . . . . Refleks gul
15 2 . . . . . . . . . . Refleks rød
06-05-02 S-127-0-033

Reservedelsliste Mini Crosser 125/130/140S Scooterskærm “kåbe”
Pos. Stk. . Tegning . . . Benævnelse
1 1. . . . . . . . . . . Benskærm
2 2. . . . . . . . . . . Skrue M8x20 rh A2
3 2. . . . . . . . . . . Fjederskive ø8 A2
4 2. . . . . . . . . . . Facetskive ø16/8 A2
5 4. . . . . . . . . . . Plastskive ø24/8
6 1. . . S-127-6-075 . Monteringsbeslag H
7 1. . . S-127-6-074 . Monteringsbeslag V
8 2. . . . . . . . . . . Møtrik M6 A2
9 2. . . . . . . . . . . Skrue M6x20 ch A2
10 2. . . . . . . . . . . Dørkgummi
11 2. . . . . . . . . . . Refleks, hvid (ikke Tyskland)
NB: Der skal ikke forkurv på, når der er benskærm, men den skal erstattes med en bagkurv.
23-01-02 S-127-0-031

Reservedelsliste Mini Crosser 125/130/140S & W
Vindskærmsmontering
Pos. Stk. . Tegning . . . Benævnelse
1 2. . . . . . . . . . . Låsemøtrik M8 A2
2 2. . . . . . . . . . . Fjederskive ø8 A2
3 2. . . . . . . . . . . Facetskive ø16/8 A2
4 1. . . . . . . . . . . Vindskærm
5 4. . . . . . . . . . . Facetskive ø15/5 A2
6 4. . . . . . . . . . . Maskinskrue M5x25 A2
7 4. . . . . . . . . . . Gummigennemføring ø10
8 4. . . . . . . . . . . Plastbøsning ø6x10x10
9 1. . . S-127-6-080 . Stiver f. vindskærm V
10 1. . . S-127-6-081 . Stiver f. vindskærm H
11 4. . . . . . . . . . . Stjerneskive ø10/5 A2
12 4. . . . . . . . . . . Topmøtrik M5 A2
13 1. . . . . . . . . . . Mini Crosser sort
14 2. . . . . . . . . . . Møtrik M8 A2
23-01-02 S-127-0-030

Reservedelsliste Mini Crosser 125/130/140S & W
Montering af speedometertæller
Pos. Stk. . Tegning . . . Benævnelse
1 1. . . . . . . . . . . Kilometertæller
2 1. . . . . . . . . . . Gummibånd
3 1. . . . . . . . . . . Gummibånd
4 1. . . S-127-6-127 . Speedometer klips
5 1. . . . . . . . . . . Indikator
6 1. . . . . . . . . . . Føler
7 1. . . . . . . . . . . Konsol
8 1. . . . . . . . . . . Gummibånd
9 4. . . . . . . . . . . Facetskive ø12/6 A2
10 2. . . . . . . . . . . Skrue M6x16 rh A2
11 2. . . . . . . . . . . Låsemøtrik M6 A2
12 1. . . S-127-6-124 . Speedometer konsol
23-01-02 S-127-0-029

Reservedelsliste Mini Crosser 125/130/140S & W Spejlmontering
Pos. Stk. . Tegning . . . Benævnelse
1 1. . . . . . . . . . . Sidespejl V
1. . . . . . . . . . . Sidespejl H
2 1. . . . . . . . . . . Fjederskive ø10 Z
3 1. . . . . . . . . . . Møtrik M10 Z
23-01-02 S-127-0-028

Reservedelsliste Mini Crosser 125/130/140S Sidestativ f. man. kørestol
Pos. Stk. . Tegning . . . Benævnelse
1 1. . . S-127-6-061 . Sidestativ f. manuel kørestol V
. . . S-127-6-062 . Sidestativ f. manuel kørestol H
2 1. . . S-127-6-112 . Fastg. besl. f. kørestol V
1. . . S-127-6-284 . Fastg. besl. f. kørestol H
3 1. . . S-127-6-117 . Vippestativ f. man. kørestol V
1. . . S-127-6-283 . Vippestativ f. man. kørestol H
4 1. . . S-127-6-111 . Håndtag f. man. kørestol
5 1. . . S-127-6-116 . Bundplade f. man. kørestol V
1. . . S-127-6-282 . Bundplade f. man. kørestol H
6 1. . . . . . . . . . . Skrue M6x20 ch A2
7 1. . . . . . . . . . . Møtrik M6 A2
8 1. . . . . . . . . . . Fjedersplit 2,0 mm type B
9 1. . . . . . . . . . . Rørben 25x25
10 4. . . . . . . . . . . Rørben 20x20
11 2. . . . . . . . . . . Rørben 15x15
12 5. . . . . . . . . . . Taptite M5x12 uh Z
13 1. . . . . . . . . . . Skridsikker tape 480 mm
14 1. . . . . . . . . . . Skridsikker tape 595 mm
15 1. . . . . . . . . . . 3M gummi tape 25x45 mm
16 1. . . . . . . . . . . Blæksprutte
17 1. . . . . . . . . . . Skrue M8x20 rh A2
18 1. . . . . . . . . . . Fjederskive ø8 A2
19 1. . . . . . . . . . . Facetskive ø16/8 A2
20 1. . . S-127-6-072 . Låsearm
23-01-02 S-127-0-027

Reservedelsliste Mini Crosser 125/130/140S & W Reservehjulsholder
Reservehjulsholder 4W for
Pos. Stk. . Tegning . . . Benævnelse
1 1. . . . . . . . . . . Fingerskrue M8
2 2. . . . . . . . . . . Fjederskive ø8 A2
3 5. . . . . . . . . . . Facetskive ø16/8 A2
4 1. . . S-127-6-015 . Skive f. reservehjul
5
6 2. . . . . . . . . . . Skrue M8x30 ch A2
7 1. . . S-127-6-178 . Reservehjulsbeslag
8 1. . . . . . . . . . . Hårnålesplit 3 mm
9 1. . . . . . . . . . . Skrue M8x25 ch A2
10 2. . . . . . . . . . . Låsemøtrik M8 A2
Reservehjulsholder for
Pos. Stk. . Tegning . . . Benævnelse
1 1. . . . . . . . . . . Fingerskrue M8
2 4. . . . . . . . . . . Fjederskive ø8 A2
3 3. . . . . . . . . . . Facetskive ø16/8 A2
4 1. . . S-127-6-015 . Skive f. reservehjul
5
7 1. . . S-127-6-178 . Reservehjulsbeslag
8 1. . . . . . . . . . . Hårnålesplit 3 mm
9 1. . . . . . . . . . . Skrue M8x25 ch A2
11 1. . . S-127-6-232 . Gevindplade
12 1. . . S-127-6-233 . Overslag
13 2. . . S-127-6-234 . Afstandsbøsning
16 2. . . . . . . . . . . Skrue M8x35 ch A2
Reservehjulsholder bag
Pos. Stk. . Tegning . . . Benævnelse
1 1. . . . . . . . . . . Fingerskrue M8
2 4. . . . . . . . . . . Fjederskive ø8 A2
3 3. . . . . . . . . . . Facetskive ø16/8 A2
4 1. . . S-127-6-015 . Skive f. reservehjul
5
7 1. . . S-127-6-178 . Reservehjulsbeslag 4W
8 1. . . . . . . . . . . Hårnålesplit 3 mm
9 1. . . . . . . . . . . Skrue M8x25 ch A2
14 2. . . S-127-2-052 . C-skinnebeslag
15 2. . . . . . . . . . . Skrue M8x20 ch A2
23-01-02 S-127-0-026

Reservedelsliste Mini Crosser 125/130/140S & W Benstøtte
Pos. Stk. . Tegning . . . Benævnelse
1 1 . . S-127-6-139 . Konsol f. benstøtte V
1 . . S-127-6-140 . Konsol f. benstøtte H
2 1 . . S-127-6-129 . Vinkelindstillingsbeslag
3 1 . . S-127-6-136 . Justerskinne
4 1 . . S-127-6-138 . Beslag for benstøtte
5 1 . . S-127-6-133 . Justerbeslag f. benstøtte
6 1 . . . . . . . . . . Møtrik M6 A2
7 1 . . . . . . . . . . Skrue M6x20 ch A2
8 2 . . . . . . . . . . Skrue M6x35 ch Z
9 1 . . . . . . . . . . Facetskive ø16/8 A2
10 1 . . . . . . . . . . Fjederskive ø8 A2
11 2 . . . . . . . . . . Skrue M8x25 ch A2
12
13 1 . . . . . . . . . . Møtrik M8 A2
14 1 . . . . . . . . . . Benpude 350x120x33
15 2 . . . . . . . . . . Facetskive ø12/6 A2
06-05-02 S-127-0-025

Reservedelsliste Mini Crosser 125/130/140S & W
Manuel kørestolsholder bagmontering
Pos. Stk. . Tegning . . . Benævnelse
1 1. . . S-127-6-094 . Justerbøjle V
2 1. . . S-127-6-095 . Justerbøjle H
3 1. . . S-127-6-056 . Ophæng f. man. kørestol
4 2. . . S-127-2-052 . C-skinnebeslag
5 4. . . . . . . . . . . Facetskive ø16/8 A2
6 4. . . . . . . . . . . Fjederskive ø8 A2
7 4. . . . . . . . . . . Skrue M8x40ch A2
8 2. . . . . . . . . . . Kipspænder 78 M8
9 2. . . . . . . . . . . Rørben ø16
10 2. . . S-127-6-231 . Gevindstang f. kipspænder 23 mm
23-01-02 S-127-0-024

Reservedelsliste Mini Crosser 125/130/140S & W Gangstativholder
Pos. Stk. . Tegning . . . Benævnelse
1 1 . . S-127-6-027 . Tværbom
2 1 . . S-127-6-030 . Spændeplade
3 2 . . S-127-2-052 . C-skinnebeslag
4 1 . . S-127-6-026 . Opstander f. roulatorholder
5 1 . . S-127-6-031 . Overpart f. roulatorh./gangst.
6 2 . . S-127-6-034 . Justerbeslag
7 5 . . . . . . . . . . Rørben 20x20
8 2 . . . . . . . . . . Facetskive ø10/6 A2
9 2 . . . . . . . . . . Låsemøtrik M6 A2
10 2 . . . . . . . . . . Skrue M6x40 ch A2
11 2 . . . . . . . . . . Skrue M8x40 ch A2
12 2 . . . . . . . . . . Fjederskive ø8 A2
13 2 . . . . . . . . . . Facetskive ø16/8 A2
14 1 . . . . . . . . . . Skrue M8x25 ch A2
15 1 . . . . . . . . . . Møtrik M8 A2
16 4 . . . . . . . . . . Skrue M6x20 ch A2
17 4 . . . . . . . . . . Møtrik M6 A2
18 2 . . . . . . . . . . Popnitte ø3,2x8 alu/stål
19 2 . . . . . . . . . . Klettostar hook m/lim 22x155 mm (velcro)
20 2 . . . . . . . . . . Rørben 25x25
21 2 . . . . . . . . . . Facetskive ø1/8 Z
22 2 . . . . . . . . . . Dafacell 5x20x100 (svampegummi)
23 2 . . . . . . . . . . Back to back 30x270 mm (velcro)
24 2 . . S-127-6-022 . Rørbeslag
06-05-02 S-127-0-023

Reservedelsliste Mini Crosser 125/130/140S & W Roulatorholder
Pos. Stk. . Tegning . . . Benævnelse
1 1 . . S-127-6-027 . Tværbom
2 1 . . S-127-6-030 . Spændeplade
3 2 . . S-127-2-052 . C-skinnebeslag
4 1 . . S-127-6-026 . Opstander f. roulatorholder
5 1 . . S-127-6-031 . Overpart f. roulatorh./gangst.
6 2 . . S-127-6-034 . Justerbeslag
7 5 . . . . . . . . . . Rørben 20x20
8 2 . . . . . . . . . . Facetskive ø10/6 A2
9 2 . . . . . . . . . . Låsemøtrik M6 A2
10 2 . . . . . . . . . . Skrue M6x35 ch A2
11 2 . . . . . . . . . . Skrue M8x40 ch A2
12 2 . . . . . . . . . . Fjederskive ø8 A2
13 2 . . . . . . . . . . Facetskive ø16/8 A2
14 1 . . . . . . . . . . Skrue M8x25 ch A2
15 1 . . . . . . . . . . Møtrik M8 A2
16 2 . . . . . . . . . . Skrue M6x20 ch A2
17 2 . . . . . . . . . . Møtrik M6 A2
18 2 . . . . . . . . . . Popnitte ø3,2x8 alu/stål
19 2 . . . . . . . . . . Klettostar hook m/lim 22x155 mm (velcro)
20 2 . . . . . . . . . . Rørben 25x25
21 2 . . . . . . . . . . Facetskive ø1/8 Z
22 2 . . . . . . . . . . Dafacell 5x20x100 (svampegummi)
23 2 . . . . . . . . . . Back to back 30x270 mm (velcro)
06-05-02 S-127-0-022

Reservedelsliste Mini Crosser 125/130/140S & W Forhøjet fodplade
Pos. Stk. . Tegning . . . Benævnelse
1 1. . . S-127-6-001 . Monteringsbeslag f. forhøjet fodpl.
1. . . S-115-6-008 . Monteringsbeslag f. forhøjet fodpl.115
1. . . S-127-6-209 . Monteringsbeslag f. forhøjet fodpl. 4W
2 1. . . S-127-6-107 . Justerarm L f. forhøjet fodplade
3 1. . . S-127-6-104 . Justerarm K f. forhøjet fodplade
4 1. . . S-115-6-006 . Fodplade konsol
5 1. . . . . . . . . . . Fodplade plast
6 2. . . . . . . . . . . Rørben 25x25
7 3. . . . . . . . . . . Facetskive ø16/8 A2
8 3. . . . . . . . . . . Fjederskive ø8 A2
9 1. . . . . . . . . . . Skrue M8x45 ch A2
10 6. . . . . . . . . . . Taptite M5x12 uh Z
11 1. . . . . . . . . . . Unbraconøgle 6 mm
12 1. . . . . . . . . . . Skrue M8x40 ch A2
13 1. . . . . . . . . . . Skrue M8x50 ch A2
23-01-02 S-127-0-021

Reservedelsliste Mini Crosser 125/130/140S & W
Montering af motorbremse/luftskrue
23-01-02 S-127-0-066

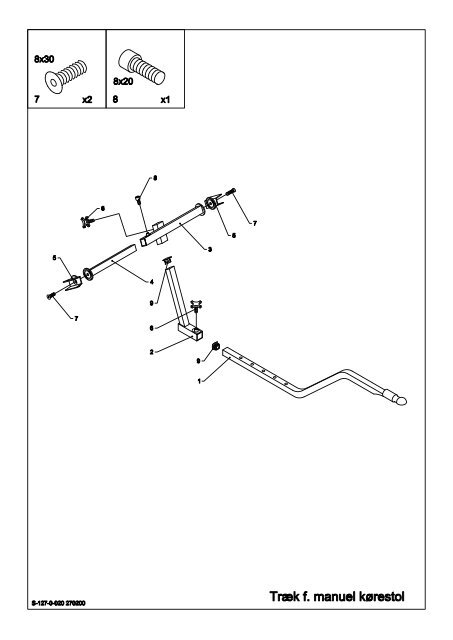

Reservedelsliste Mini Crosser 125/130/140S & W Træk f. man. kørestol
Pos. Stk. . Tegning . . . Benævnelse
1 1. . . S-127-6-042 . Trækstang f. man. kørestol
2 1. . . S-127-6-044 . Adapter f. man. kørestol
3 1. . . S-127-6-047 . Yderbeslag V
4 1. . . S-127-6-050 . Yderbeslag H
5 2. . . S-127-6-053 . U-beslag
6 2. . . . . . . . . . . Fingerskrue M8
7 2. . . . . . . . . . . Skrue M8x30 uh A2
8 1. . . . . . . . . . . Skrue M8x20 ch A2
9 2. . . . . . . . . . . Rørben 20x20
23-01-02 S-127-0-020
