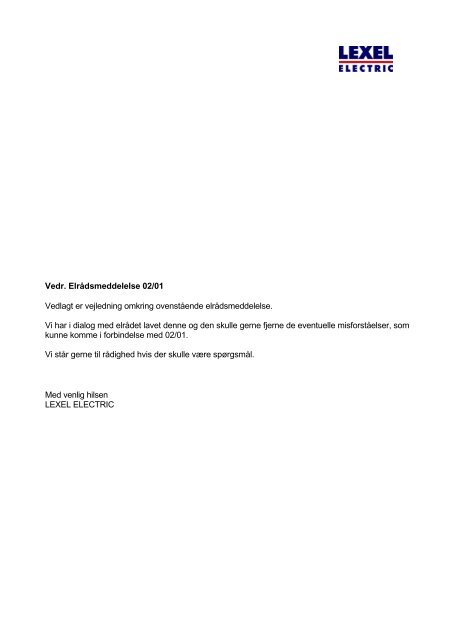

Vedr. Elrådsmeddelelse 02/01Vedlagt er vejledning omkring ovenstående elrådsmeddelelse.Vi har i dialog med elrådet lavet denne og den skulle gerne fjerne de eventuelle misforståelser, somkunne komme i forbindelse med 02/01.Vi står gerne til rådighed hvis der skulle være spørgsmål.Med venlig hilsenLEXEL ELECTRIC
Eksempel 1.Flere og flere bruger en fritstående og flytbar servicestav i forbindelse med fleksible kontorer.Den er IKKE spændt fast til nogle bygningsdele, den står fast via den tunge fod på 14 kilo og kanDisse stave er monteret sådan, at de har x antal meter tilledning ud at flexslangen, hvorpå der ermonteret alm. stikprop enten 230V eller 230V EDB, begge med jord samt PDS stik som blivermonteret i en kanal, hvor der sidder danske kontakter/PDS stik i.Denne boks sidder normalt på gitterbakke/kabelbakke eller direkte på loftet (se billede) i sammeDog skal dette knudepunkt sidde i samme lokale !!!! ledningerne må IKKE føres igennemHer må man gerne bruge alm. stikprop på disse servicestave, da de bliver betragtet som et
Eksempel 2.En fritstående stav opspændt mellem gulv og loftDen er IKKE spændt fast til nogle bygningsdele, den står opspændt via loftbeslaget (se billede),som spænder imod betondæk, og foden er en fiktionsplade. Den kan flyttes uden brug afværktøj.Disse stave er monteret sådan, at de har x antal meter tilledning ud at toppen af staven, hvorpå derer monteret alm. stikprop enten 230V eller 230V EDB begge med jord samt PDS stik normalt 2meter, som bliver monteret i en kanal, hvor der sidder danske kontakter/PDS stik i.Dette knudepunkt sidder normalt på gitterbakke/kabelbakke eller direkte på loftet (se billede i eks.1)Dog skal dette knudepunkt sidde i samme lokale !!!! ledningerne må IKKE føres igennemHer må man gerne gerne bruge alm. stikprop på disse servicestave, da de bliver betragtetsom et forlængerled.
Eksempel 3.En fritstående stav opspændt mellem gulv og loftDen er spændt fast til nogle bygningsdele i form af skruer i gulv og loft (se billede). Den ståropspændt via loftbeslaget, som spænder imod betondæk, og foden er en fiktionspladeHer må man IKKE bruge alm. stikprop, da stavene bliver betragtet som en fast installation.Staven skal monteres i en dåse, CEE 17, eller anden form for multistikDet er tilladt at føre kabel/ledning igennem væg og gulv da det bliver betragtet som enfast installation
Eksempel 4.En fritstående stander på gulvDenne stander har kablerne ud af bunden og bliver skruet fast i gulvetGulvet er et hævet gulv, og under dette ligger hele installationen i kabelbakker eller lignende.Her må man IKKE bruge alm. stikprop på disse servicestandere, da de bliver betragtetsom en fast installation.Standeren skal monteres i en dåse, CEE 17, eller anden form for multistikDet er tilladt at føre kabel/ledning igennem væg og gulv da det bliver betragtet som enfast installationHvis man ikke fastgør standeren til gulven så er det tilladt at bruge alm. strikprop
