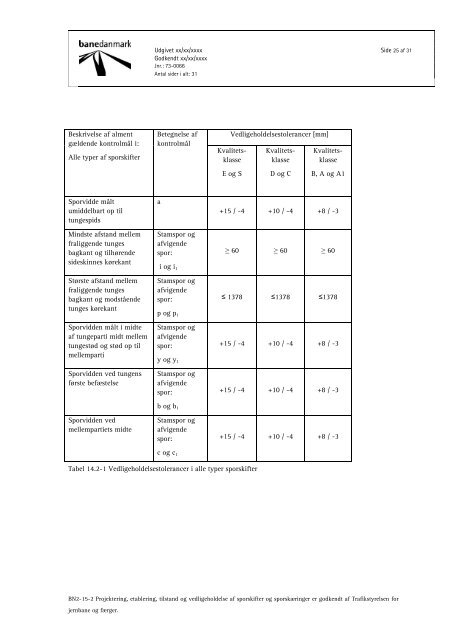

Udgivet xx/xx/xxxx Side 25 af 31Godkendt xx/xx/xxxxJnr.: 73-0066Antal sider i alt: 31Beskrivelse af almentgældende kontrolmål i:Alle typer af sporskifterBetegnelse afkontrolmålVedligeholdelsestolerancer [mm]E og SD og CKvalitetsklasseKvalitetsklasseKvalitetsklasseB, A og A1Sporvidde måltumiddelbart op tiltungespidsMindste afstand mellemfraliggende tungesbagkant og tilhørendesideskinnes kørekantStørste afstand mellemfraliggende tungesbagkant og modståendetunges kørekantSporvidden målt i midteaf tungeparti midt mellemtungestød og stød op tilmellempartiSporvidden ved tungensførste befæstelseSporvidden vedmellempartiets midteaStamspor ogafvigendespor:i og i 1Stamspor ogafvigendespor:p og p 1Stamspor ogafvigendespor:y og y 1Stamspor ogafvigendespor:b og b 1Stamspor ogafvigendespor:c og c 1+15 / -4 +10 / -4 +8 / -3≥ 60 ≥ 60 ≥ 60≤ 1378 ≤1378 ≤1378+15 / -4 +10 / -4 +8 / -3+15 / -4 +10 / -4 +8 / -3+15 / -4 +10 / -4 +8 / -3Tabel 14.2-1 Vedligeholdelsestolerancer i alle typer sporskifterBN2-15-2 Projektering, etablering, tilstand og vedligeholdelse af sporskifter og sporskæringer er godkendt af Trafikstyrelsen forjernbane og færger.
