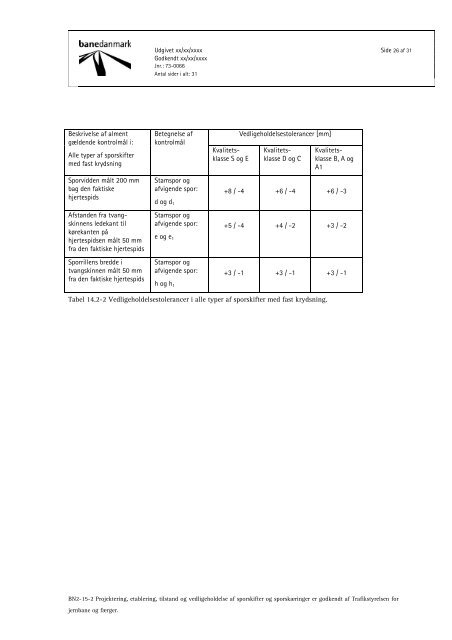

Udgivet xx/xx/xxxx Side 26 af 31Godkendt xx/xx/xxxxJnr.: 73-0066Antal sider i alt: 31Beskrivelse af almentgældende kontrolmål i:Alle typer af sporskiftermed fast krydsningSporvidden målt 200 mmbag den faktiskehjertespidsAfstanden fra tvangskinnensledekant tilkørekanten påhjertespidsen målt 50 mmfra den faktiske hjertespidsSporrillens bredde itvangskinnen målt 50 mmfra den faktiske hjertespidsBetegnelse afkontrolmålStamspor ogafvigende spor:d og d 1Stamspor ogafvigende spor:e og e 1Stamspor ogafvigende spor:h og h 1KvalitetsklasseS og EVedligeholdelsestolerancer [mm]KvalitetsklasseD og CKvalitetsklasseB, A ogA1+8 / -4 +6 / -4 +6 / -3+5 / -4 +4 / -2 +3 / -2+3 / -1 +3 / -1 +3 / -1Tabel 14.2-2 Vedligeholdelsestolerancer i alle typer af sporskifter med fast krydsning.BN2-15-2 Projektering, etablering, tilstand og vedligeholdelse af sporskifter og sporskæringer er godkendt af Trafikstyrelsen forjernbane og færger.
Udgivet xx/xx/xxxx Side 27 af 31Godkendt xx/xx/xxxxJnr.: 73-0066Antal sider i alt: 31Beskrivelse af yderlige kontrolmålgældende i:Hele og halve krydsningsspor-skifter,sporskæringer, sporskifter medbevægelig hjertespids samt forsattesporskifterForsat sporskifte.Sporvidden målt 200 mm bag denfaktiske hjertespids af den særligekrydsning BForsat sporskifteAfstanden fra tvangskinnens ledekanttil kørekanten på hjertespidsen af densærlige krydsning målt 50 mm fra denfaktiske hjertespidsForsat sporskifteSporrillens bredde i tvangskinnen målt50 mm fra den faktiske hjertespidsBetegnelse afkontrolmålVedligeholdelsestolerancer [mm]d 2 +8 / -4 +6 / -4 +6 /-3KvalitetsklasseS og EKvalitetsklasseD og CKvalitetsklasseB, A og A1e 2 +5 / -4 +4 / -2 +3 / -2Afvigende spor:h 2 +3 / -1 +3 / -1 +3 / -1Krydsningssporskifter ogsporskæringerSporvidden i dobbeltkrydsningen målt200 mm fra hjertespidsenKrydsningssporskifter ogsporskæringerSporrillens bredde ved tvangskinneSporskifter med bevægelig hjertespidsSporvidden målt 200 mm bag denfaktiske hjertespidsSporskifter med bevægelig hjertespidsMindste sporrille ved hjertespidsk og k 1r og r 1l og l 1m og m 1+8 / -3 +6 / -4+3 / -1 +3 / -1+10 / -3 +6 / -2 +5 / -2≥ 60 ≥ 60 ≥ 60Tabel 14.2-3 Vedligeholdelsestolerancer i særlige sporskifterBN2-15-2 Projektering, etablering, tilstand og vedligeholdelse af sporskifter og sporskæringer er godkendt af Trafikstyrelsen forjernbane og færger.
