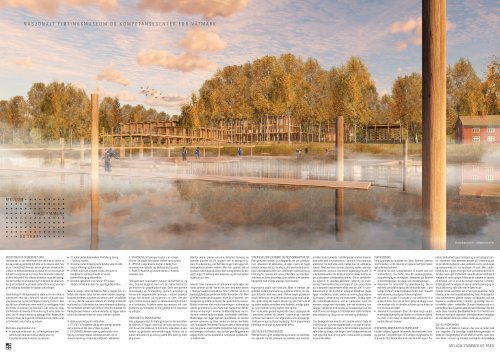

NASJONALT FLØTINGSMUSEUM <strong>OG</strong> KOMPETANSESENTER FOR VÅTMARK<br />
<strong>MELLOM</strong> • • • • • • • • •<br />
• • • • • • • • • • • • •<br />
• • • • • • • • • • • • •<br />
• • • • • • • • <strong>STAMMER</strong>•<br />
• • • • • • • • • • • • •<br />
• • • • • • • • • • • • •<br />
• • • • • • • • • • • • •<br />
• • • • • • • • • • • • •<br />
• • • <strong>OG</strong> <strong>TRÆR</strong>• • • • • •<br />
Eksteriørperspektiv - adkomst vannside<br />
INTENTIONER <strong>OG</strong> OVERORDNET GREB<br />
Hvordan kan vi som mennesker blive ved med at udvikle os<br />
her på jorden og samtidigt forholde os til at leve et sted, hvor<br />
alt er i forandring? Hvordan kan vi gennem arkitektur fremelske<br />
en helhedsforståelse og skabe et nyt meningsfuldt<br />
forhold til verdenen som et sted, hvor mennesket erkender,<br />
at alt er forbundet? Her tilbyder arkitektur noget helt særligt,<br />
når det handler om at skabe et nyt fundament for vores samliv<br />
og en forståelse for, at lokale steders historie og natur kan<br />
give indsigt og forståelse for globale udfordringer.<br />
Dette forslag til Flötingsmuseet er skabt ud fra det vilkår, at<br />
arkitekturen altid står i forhold til naturen. Vi bruger naturens<br />
ressourcer, og hermed følger et naturligt ansvar. I bedste<br />
fald kan arkitekturen være med til at tydeliggøre, hvad<br />
der binder os sammen, og hvordan vi kan styrke de tråde,<br />
der forbinder alt levende til hinanden og til vores fælles habitat.<br />
Lad os drage omsorg og opbygge tillid. Bygge på en<br />
ansvarlig måde, så vi gennem arkitekturen kan mærke, at alt<br />
er forbundet; natur, kultur og industri.<br />
Med dette projekt ønsker vi at:<br />
• At svare på ambitionen om, at Fløtingsmuseet skal<br />
være Norges førende museumsdestination og<br />
kompetencecenter for kultur- og naturarv.<br />
• At skabe bindeleddet mellem friluftsliv og læring<br />
– fysik og intellekt.<br />
• At skabe et sted til læring og fordybelse side om side<br />
med et offentligt og åbent miljø.<br />
• At indfri målet om at skabe et sted, der giver en<br />
forståelse for symbiosen mellem industri,<br />
tømmerflådning og vådområder.<br />
• At skabe oplevelsen af at naturen ER museet.<br />
Stedets atmosfære bliver den egentlige destination.<br />
Natur er energi, rytme og balance. Når vi bygger, kan vi i<br />
bedste fald mærke dette; det kan være i måden, bygningskroppene<br />
fortættes og spredes på, det kan være i lysindfaldet<br />
i et rum, eller det kan være følelsen af naturlige materialer<br />
mod vores hud. Forbindelsen kan være vibrerende og åbne op<br />
for menneskers kontakt med verdens forbundne kredsløb. På<br />
Fløtingsmuseet inviterer vi naturen indenfor, og bygger videre<br />
på det, der allerede findes her; træer, stammer og broer.<br />
Vi etablerer et midtpunkt i vådmarken:<br />
1. ET STED. Vi forstærker vådmarkens særlige karakter<br />
ved at plante en tæt skov af træer og pæle.<br />
2. EN LYSNING. Mellem træer og pæle rydder vi en<br />
lysning. Lysningen skaber udendørsarenaen, der er<br />
museets hjerte og et naturligt midtpunkt i vådmarken.<br />
3. EN KOBLING. Til lysningen knytter vi et netværk<br />
af broer. De skaber forbindelser mellem vand og land.<br />
4. OPHOLD. Langs broerne knytter vi flader, hvor<br />
mennesker kan opholde sig, både på land og vand.<br />
5. RUM. Til fladerne og broerne knytter vi museets<br />
indendørs rum.<br />
Fløtingsmuseet iscenesætter naturen på kraftfuld vis, og<br />
viser, hvordan byggeriet med rod i den lokale historie tager<br />
ansvaret for globale udfordringer. Dette sker gennem<br />
materialevalg og forarbejdning, gennem ansvarlige og<br />
fremsynede byggetekniske løsninger, i måden projektet<br />
bringer folk sammen på og generer ny viden. Det sker<br />
også i måden museet skaber en følelsesmæssig forbindelse<br />
til landskabet. Projektet væver sig nænsomt ind i omgivelserne<br />
og fremkalder en mangfoldighed af oplevelser<br />
og udsigter.<br />
FORHOLDET TIL OMGIVELSERNE<br />
Hele udgangspunktet for Fløtingsmuseet er den enestående<br />
vådmark. Vi bygger videre på det konstruktive princip,<br />
som skoven har etableret. Vi forstærker oplevelsen af vådmarken<br />
og genkalder tømmerflådningens historie ved at<br />
trække tømmeret op på land og sætte flere pæle og træer<br />
på grunden.<br />
Udenfor skaber pælene en smuk fortættet stemning og<br />
spænder grunden ud. De fungerer som et læringsinstrument<br />
til undervisning, som børn kan bruge til at bygge midlertidige<br />
konstruktioner mellem. Man kan spænde sejl ud<br />
og skabe midlertidige pavilloner eller kunstprojekter. De kan<br />
også bruges til skiltning eller belysning og der kan sættes<br />
fuglehuse op i dem.<br />
Indenfor bliver stammerne til træinteriøret og de søjler, der<br />
holder sammen på den flok af rum, som mennesker færdes<br />
i. Fløtingsmuseets konstruktioner bliver udformet, så de i et<br />
bæredygtighedsperspektiv kan holde i hundreder af år. Men<br />
på et helt andet betydningsplan, bliver de til systemer, som<br />
besøgende og ansatte på museet kan genkende fra naturen.<br />
Måske fornemmer man intuitivt stemningen i auditoriet og<br />
udstillingsrummene fra den måde store træstammer danner<br />
rammer om lysninger i skovene. Forhåbentlig finder man ro,<br />
når man mærker søjlernes bløde, forarbejdede overflader.<br />
Måske følger man dagen igennem de solpletter, der vandrer<br />
gennem rummene, og bliver mindet om det lys, der falder<br />
ude i landskabet. Nok består Flötingsmuseet af konstruerede<br />
rum, der giver en mere fortættet beskyttelse mod vind og vejr<br />
end lysningen i vådmarken, men de deler grundlæggende set<br />
adgang til den samme oplevelse af rumligheder og relationerne<br />
mellem dem.<br />
SYNERGI MELLEM UDENDØRS- <strong>OG</strong> INDENDØRSAKTIVITETER<br />
Fløtingsmuseet handler grundlæggende set om udendørslivet;<br />
oplevelsen af vådmarken, at sejle i kano, at fragte<br />
tømmer, at rejse det op, forarbejde det, lave konstruktioner.<br />
Også indendørsaktiviteter som udstillinger, undervisning og<br />
forskning har naturen som emne. Udendørs- og indendørsaktiviteter<br />
er derfor tilrettelagt, så de opleves som sammenhængende<br />
med smidige grænser mod hinanden.<br />
Bygningerne opstår som forskudte flåder af trædæk, der<br />
spænder mellem stammerne og suppleres af broer, der elegant<br />
forbinder land med vand. Mellem bygningsblokkene<br />
opstår mellemrum, der giver transparens og kig mod vandet.<br />
Her opstår samspillet mellem struktur og natur helt konkret<br />
og skaber stedets atmosfære med flydende, smidige grænser<br />
og en levende synergi mellem inde og ude.<br />
Den strukturelle gestaltningsmetode tager udgangspunkt<br />
i tømmerets anatomi og rummer - udover at gå i nænsom<br />
symbiose med naturen - den afgørende pointe, at bygningsstrukturen<br />
er agil og tilpasningsdygtig i fht til programmets<br />
fremtidige ændringer og nyopståede behov.<br />
OPLEVELSEN FLÖTINGSMUSEET<br />
Fløtingsmuseet giver besøgende og ansatte en oplevelse,<br />
der spænder fra det jordnære og praktiske ved ankomstområdet<br />
til det ophøjede i udstillingssalen mellem træerne,<br />
hele tiden med naturoplevelsen i centrum. Hvad end man<br />
ankommer fra land eller vand, mødes man af udendørsarenaen.<br />
Med arenaens centrale placering sættes udendørsaktiviteterne<br />
i centrum. Området er tilgængeligt for alle. Til<br />
udendørsarenaen er der direkte knyttet en række funktioner,<br />
der understøtter udendørsaktiviteterne. Det er værkstederne,<br />
lagerrum til udendørs aktiviteter, udlejning og undervisning.<br />
Værkstederne kan ved hjælp af store porte åbnes<br />
og understøtte begivenheder både inde og ude. Til udendørsarenaen<br />
er der knyttet et anlæg af bådebroer. Nogle<br />
ligger i vandkanten, andre trækkes op omkring bygningerne<br />
og bruges til udeservering ved restauranten. Endelig ligger<br />
alle indendørsaktiviteterne som en perlerække rundt om<br />
arenaen, mange med skydedøre, som ved auditoriet, hvor<br />
væggen kan åbnes mod vandet, så forelæsninger kan ske<br />
med Glomma som baggrund. På tredjesalen sidder forskerne<br />
med arbejdsro og udsigt ud over arenaen og landskabet.<br />
Som besøgende kan man fra det centrale uderum både nå<br />
undervisnings- og forskningsafdelingen, hvis man er kursist.<br />
Som museumsgæst kan man fra det storslåede ankomstrum<br />
købe billet og besøge udstillingen. Som forbipasserende kan<br />
man også blot nyde en kop kaffe i restauranten og besøge<br />
museumsbutikken.<br />
TRAFIKLØSNING<br />
Fordi bygninger og landskab har åbne, flydende grænser<br />
mod hinanden, er det naturligt at operere med flere forskellige<br />
ankomstsituationer.<br />
• Ankomst fra land: Landankomsten til museet sker ved<br />
ankomsttorvet. Her finder man 60 parkeringspladser,<br />
busparkering og en vendeplads. Besøgende går derefter<br />
til hovedindgangen, der ligger ved udendørsarenaen.<br />
• Ankomster for personalet og vareindlevering: Der er<br />
etableret personaleindgang ved driftsafdelingen. I den<br />
sydlige ende af parkeringspladsen finder man niveaufri<br />
vareindlevering og adgang til økonomigården.<br />
• Ankomst fra vandet: Fra vandet vil man ankomme til et<br />
anlæg af broer, hvor det er mest oplagt at lægge til ved<br />
den nordlige side, for derefter at kunne gå via broen op<br />
mod museumsområdet.<br />
• Ankomst fra Lenseveien: Stien, der løber langs vandet,<br />
er offentlig tilgængelig og tilbyder en ankomstmulighed.<br />
Fra stien er det muligt at træde direkte ud på broerne i<br />
vandet eller op i arenaen.<br />
VEGETATION, MATERIALER <strong>OG</strong> OVERFLADER<br />
Facaden udføres, ligesom de bærende konstruktioner,i fyrreog<br />
grantræ. I projekteringen vil vi afsøge mulighederne for<br />
at anvende CLT, limtræ eller andre konstruktionstyper. Projektets<br />
taktfasthed taget i betragtning, er det oplagt at tænke<br />
i elementer. Med størrelser baseret på 5-metermodulet<br />
vil de enkelte elementer uden problemer kunne produceres<br />
og transporteres, evt. via vandvejen, til sitet. Mht. træbehandling<br />
har vi gode erfaringer med varmebehandlet træ til<br />
facaden, men også traditionelle metoder såsom milebrændt<br />
trætjære vil være oplagte. Milebrændt trætjære er baseret<br />
på birketræ, som er en af de primære træsorter i området.<br />
Udgangspunkt for valgene vil være en lokal forankring og en<br />
smuk patinering, hele tiden med miljøet for øje.<br />
Facaden består overordnet set af fem typer elementer: Faste<br />
lukkede partier med bræddebeklædning, faste vinduespartier<br />
med dyb træramme, gående vindues- og dørpartier med dyb<br />
træramme, solafskærmning i trælister, og endeligt brise soleil-relieffer<br />
udført i trælameller. Grunden fortættes ved at vi<br />
planter flere træer og sætter pæle, primært birketræer iblandet<br />
andre lokale træsorter. Bunddækket får lov til at fremstå som<br />
skovbund med lokal vegetation. Udendørsarenaen belægges<br />
så udendørsaktiviteter kan udføres under alle vejrforhold.<br />
SOL- <strong>OG</strong> VINDFORHOLD<br />
Hensigten er at skabe et museum, der lever og ånder med<br />
sine omgivelser. De forskellige solafskærmningsmetoder vil<br />
skabe en mangfoldighed af lysindfald af samme typer som<br />
man finder i naturen og naturligt iscenesætte de forskellige<br />
<strong>MELLOM</strong> <strong>STAMMER</strong> <strong>OG</strong> <strong>TRÆR</strong>
”Et sted til læring og fordybelse side om side<br />
med et offentligt og åbent miljø.”<br />
Eksteriørperspektiv - Adkomst landside<br />
rum. Undervisning, både ude og inde, ligger mod øst og<br />
syd, hvor solen står i dagtimerne. Om aftenen vil man kunne<br />
se solen gå ned fra terrassen mod vest, ligesom den vil<br />
ramme terrassen ved restauranten og broerne. Projektet tilbyder<br />
tre typer solafskærmning, som spiller hver deres rolle,<br />
afhængig af rummenes orientering og anvendelse. Der<br />
arbejdes med vandret solafskærmning på facaden, brise<br />
soleil-relieffer og gardiner i forskellige tekstiler, afhængig<br />
af om de skal mørklægge eller skærme mod blænding.<br />
Projektet består af en række forskudte voluminer med forskellige<br />
tagudhæng. Det er med til at sikre, at der opstår<br />
uderum, hvor man er skærmet mod kold vind om efteråret<br />
og vinteren. Uanset årstid, vil man altid kunne finde en<br />
krog med læ, hvor man kan samle en skoleklasse, afholde<br />
et uformelt møde, læse en bog eller nyde sin kaffe. De varierende<br />
størrelser på uderummene betyder også, at man<br />
altid kan finde et sted der passer, hvad end man er alene<br />
eller 30 mennesker på tur.<br />
KLIMATILPASNING<br />
Årstidsvariationer: Udendørs overdækninger og broer sikrer,<br />
at man kan bevæge sig rundt i museets uderum, uanset om<br />
det regner eller Glomma har oversvømmet gårdrummet. Tagudhængene<br />
sikrer, at facaderne holdes fri for sne og regn.<br />
Om sommeren, når der er fuld aktivitet på udearealerne, kan<br />
der spændes sejl op i pælene, der kan sikre skygge på solrige<br />
dage. Der vil ligeledes være effektiv solafskærmning på<br />
alle glaspartier, hvor det er nødvendigt. De rette solafskærmningsløsninger<br />
vil bidrage til at give et endnu smukkere og<br />
alsidigt lys i udstillingssale og i restauranten.<br />
Klimaforandringer: Hele byggeriets stuegulvskote er hævet<br />
til 106.5 for at sikre mod fremtidig oversvømmelse og<br />
generelle vandstigninger. Vi har arbejdet med tagflader,<br />
der beskytter effektivt også mod fremtidige kraftige regnskyl,<br />
men det vil også være muligt at opsamle regnvand,<br />
der kan bruges i f.eks. toiletter. Nærheden til vandet giver<br />
mulighed for at etablere køling baseret vandet i Glomma.<br />
Det vil give en effektiv og klimavenlig kompensation<br />
for de glaspartier, der skal sikre en fantastisk udsigt, et<br />
smukt lys og kontakt til vandet og udelivet.<br />
GENNEMFØRBARHED<br />
Bæredygtighedshensyn gennemsyrer samtlige valg i forslaget<br />
og vil også gøre det i den fremtidige projektudvikling.<br />
Grundtanken er at anvende kendt byggeteknik med<br />
lokal forankring, for at sikre en projekterings- og opførelsesfase<br />
uden overraskelser. Vi vil have fokus på bygbarhed,<br />
bæredygtighed og drift, sådan at Flötingsmuseet i<br />
et langt tidsperspektiv er et sundt byggeri, der patinerer<br />
smukt. Vi vil inddrage vores erfaring fra projektering af<br />
lignende træbyggerier med bærende trækonstruktioner<br />
og træoverflader, og vil fra start inddrage træbeskyttelse,<br />
akustisk- og brandkrav som et designparameter. Vi vil desuden<br />
gå til projekteringen med en ambition om at opføre<br />
projektet som ’Design for Disassembly’. Hele projektet er<br />
tegnet i det samme modulmål, der gør, at fyldninger mellem<br />
de lodrette træsøjler vil kunne udføres som elementer.<br />
Det gælder både lukkede elementer, vindues- og skydepartier.<br />
Grundideen er, at bygningen i sig selv fortæller om<br />
tømmerets rejse fra skoven, via Glomma, til etableringen<br />
af konstruktion, savværkets udskæringer og snedkerens<br />
fine forarbejdning. Vi rejser de runde stammer til søjler<br />
som det bærende element. Herpå spændes træbjælker i<br />
standarddimensioner, som gør det muligt at etablere dæk,<br />
broer og tage. Lofter, vinduer og vægpartier udføres ligeledes<br />
i træ, men med en større grad af forarbejdning.<br />
I fremtiden vil man også kunne tilføje nye pavilloner og tilbygninger<br />
til museet med samme teknik, på denne måde<br />
vil tilbygningerne kunne virke som integrerede dele af det<br />
eksisterende museum. Vi håber, at konkurrencematerialet<br />
har vagt jeres interesse. Vi ser frem til muligheden for<br />
at stå i spidsen for en proces, der skal virkeliggøre visionerne<br />
for det nye museum og udfolde det viste i praksis.<br />
AREALER TEGNET DIFF<br />
TOTALT PR<strong>OG</strong>RAMERT AREAL BRUTTO 6.990 6.205 164 BRUTTO<br />
(b/n faktor 1,3<br />
inkl. tekniske<br />
rom - 300 m²)<br />
TOTALT PR<strong>OG</strong>RAMERT AREAL NETTO 4.660 4.769 109 NETTO (eks<br />
tekniske rom)<br />
Nettoareal ekslusive frittstående utendørs bygg 4.420 4.529 109<br />
ID ROMBENEVNELSE M 2 STK SUM TEGNET DIFF ETAGE/KT.<br />
1 TOTALT FELLESAREAL 1.760 1.790 30<br />
11 Sum atkomstområde 280 298 18 Etage/kt.<br />
1101 Hovedatkomst/ vestibyle 120 1 120 138 18 Et.1/kt. 106.5<br />
1102 Billettsalg/ informasjon 10 1 10 10 0 Et.1/kt. 106.5<br />
1103 Venteområde besøkende 90 1 90 90 0 Et.1/kt. 106.5<br />
1104 Toalett/ garderobe besøkende,<br />
samlokaliseret<br />
60 1 60 60 0 Et.1/kt. 106.5<br />
12 Sum Butikk 130 137 7<br />
1201 Butikk 80 1 80 90 10 Et.1/kt. 106.5<br />
1202 Garderobe toalett ansatte 5 2 10 10 0 Et.1/kt. 106.5<br />
1203 Nærlager 10 1 10 10 0 Et.1/kt. 106.5<br />
1204 Fjernlager 30 1 30 27 -3 Et.1/kt. 106.5<br />
13 Sum restaurant 365 338 -27<br />
1301 Spiseområde, 150 personer 210 1 210 211 1 Part./kt. 108.0<br />
1302 Produksjonsarealer 90 1 90 92 2 Part./kt. 108.0<br />
1303 Kontor / pauserom kjøkkendrift 15 1 15 15 0 Terræn/kt.104,0<br />
1304 Garderobe/ toalett kjøkkendrift 10 2 20 20 0 Terræn/kt.104,0<br />
ID ROMBENEVNELSE M 2 STK SUM TEGNET DIFF ETAGE/KT. ID ROMBENEVNELSE M 2 STK SUM TEGNET DIFF ETAGE/KT. ID ROMBENEVNELSE M 2 STK SUM TEGNET DIFF ETAGE/KT.<br />
1305 Garderobe/ toalett besøkende,<br />
samlokaliseret<br />
30 1 30 0 -30 Part./kt. 108.0<br />
14 Sum administrasjon 250 267 17<br />
1401 Forkontor/ resepsjon 15 1 15 20 5 Et.3/kt. 115.3<br />
1402 Kontorer 10 5 50 55 5 Et.3/kt. 115.3<br />
1403 Kontor direktør 20 1 20 21 1 Et.3/kt. 115.3<br />
1404 Kontor gjesteplasser 15 1 15 16 1 Et.3/kt. 115.3<br />
1405 Møterom 30 1 30 30 0 Et. 3/kt. 115.3<br />
1406 Spiserom m tekjøkken /<br />
møterom alle ansatte<br />
75 1 75 77 2 Et. 3/kt. 115.3<br />
1407 Toaletter 15 1 15 18 3 Et. 3/kt. 115.3<br />
1408 Kopi/ printer/ rekvisista 10 1 10 10 0 Et.3/kt. 115.3<br />
1409 Nærarkiv 10 1 10 10 0 Et. 3/kt. 115.3<br />
1410 Serverrom 10 1 10 10 0 Et. 3/kt. 115.3<br />
15 Sum Driftsavdelingen 735 750 15<br />
1501 Snekkerverksted, 7 m fri højde 120 1 120 126 6 Et. 1/kt. 106.5<br />
1502 Metallverksted, 7 m fri højde 90 1 90 90 0 Et. 1/kt. 106.5<br />
1503 Lakkverksted, 7 m fri højde 30 1 30 31 1 Et.1/kt. 106.5<br />
1504 Rom for sliping og<br />
sandblåsing, 7 m fri højde<br />
30 1 30 31 1 Et. 1/kt. 106.5<br />
1505 Mottakshall verksteder/ garasje,<br />
7 m fri højde<br />
180 1 180 182 2 Et. 1/kt. 106.5<br />
1506 Rent verksted for motasje/<br />
reperasjon, 7 m fri højde<br />
30 1 30 31 1 Et. 1/kt. 106.5<br />
1507 Forbrukslager 60 1 60 61 1 Et. 3/kt. 115.3<br />
1508 Kontor driftsleder 20 1 20 21 1 Et. 1/kt. 106.5<br />
1509 Kontor båtansvarlig 10 1 10 10 0 Et. 1/kt. 106.5<br />
1510 Kontor vaktmester 15 1 15 15 0 Et. 1/kt. 106.5<br />
1511 Møterom/ gjesterom drift 15 1 15 17 2 Et. 1/kt. 106.5<br />
1512 Renholdssentral 15 1 15 16 1 Et.1/kt. 106.5<br />
1513 Garderober/ toaletter/ dusj 30 2 60 62 2 Et. 1/kt. 106.5<br />
1514 Avfallsrom tørt 30 1 30 29 -1 Et. 1/kt. 106.5<br />
1515 Avfallrom organisk 15 1 15 14 -1 Et. 1/kt. 106.5<br />
1516 Risikoavfall 15 1 15 14 -1 Et. 1/kt. 106.5<br />
2 TOTALT FORSKNING/ UNDERVISNING 1.220 1.297 77<br />
21 Sum Undervisningsarealer 795 867 72<br />
2101 Stort auditorium, 150 pers., rumhøjde 150<br />
over 2 etager<br />
1 150 151 1 Et. 2/kt. 110.9<br />
2102 Småauditorier 60 1 60 59 -1 Et. 2/kt. 110.9<br />
2103 Undervisningsrom, 7 m fri højde 90 2 180 186 6 Et. 2/kt. 110.9<br />
2104 Grupperom 15 2 30 45 15 Et. 2/kt. 110.9<br />
2105 Lager undervisningsutstyr våtmark 60 1 60 60 0 Et. 3/kt. 115.3<br />
2106 Lager undervisningsutstyr fløting 15 1 15 27 12 Et. 3/kt. 115.3<br />
2107 Stollager 15 1 15 22 7 Et. 1/kt. 106.5<br />
2108 Laboratorium forskere våtmark 30 1 30 31 1 Et. 3/kt. 115.3<br />
2109 Laboratorium våtmark 90 1 90 93 3 Et. 3/kt. 115.3<br />
2110 Lager laboratorier våtmark 15 1 15 23 8 Et. 3/kt. 115.3<br />
2111 Spiserom barn/ ungdom, 60 elever 90 1 90 101 11 Et. 2/kt. 110.9<br />
2112 barn /ungdom 30 2 60 69 9 Et. 2/kt. 110.9<br />
22 Utendørs bygg 240 240 0<br />
2201 Lager for utendørs aktiviteter 60 1 60 60 0 Et. 1/kt. 106.5<br />
2202 Lager for kanoer/ kajakker, 30 kanoer 60 1 60 60 0 Et. 1/kt. 106.5<br />
2203 Lager for sykler/ div ustyr friluft 30 1 30 30 0 Et. 1/kt. 106.5<br />
2204 Garderobe uteaktivitetrer 30 1 30 30 0 Et. 1/kt. 106.5<br />
2205 Rom for utendørs undervisning 60 1 60 60 0 Et. 1/kt. 106.5<br />
23 Sum ansatte 185 190 5<br />
2301 Kontorer 10 11 110 109 -1 Et. 3/kt. 115.3<br />
2302 Kontor gjesteplasser forskere 15 2 30 36 6 Et. 3/kt. 115.3<br />
2303 Møterom 30 1 30 30 0 Et. 3/kt. 115.3<br />
2304 Guider våtmark/ fløting 15 1 15 15 0 Et. 3/kt. 115.3<br />
3 TOTALT VÅTMARKSENTERET 810 813 3<br />
31 Utstillinger 690 692 2<br />
3101 Generelt utstillingsareal, 7 m fri højde 420 1 420 416 -4 Et. 1/kt. 106.5<br />
3102 Akvarierom (fisk, amfibier) 120 1 120 120 0 Et. 1/kt. 106.5<br />
3103 Servicerom akvarier 60 1 60 60 0 Et. 1/kt. 106.5<br />
3104 “Nyskjerrigper” rom 90 1 90 96 6 Et. 1/kt. 106.5<br />
32 Lagring 120 121 1<br />
3201 Magasin biologisk materiell (utstoppa<br />
dyr m.m.)<br />
60 1 60 60 0 Et. 1/kt. 106.5<br />
3202 Lager utstillingsmateriell 60 1 60 61 1 Et. 1/kt. 106.5<br />
4 TOTALT FLØTINGSMUSEUM 870 869 -1<br />
41 Utstillinger 690 691 1<br />
4101 Generelt utstillingsarea, 7 m fri højde 690 1 690 691 1 Et. 1/kt. 106.5<br />
42 Lagring 180 178 -2<br />
4201 Magasin for gjenstander i forb. med<br />
utstillinger<br />
120 1 120 118 -2 Et. 1/kt. 106.5<br />
4202 Lager utstillingsmateriell 60 1 60 60 0 Et. 1/kt. 106.5<br />
<strong>MELLOM</strong> <strong>STAMMER</strong> <strong>OG</strong> <strong>TRÆR</strong>
ankomstvej<br />
B<br />
&<br />
våtmarkscenter<br />
fløtingsmuseum<br />
vendeareal til<br />
vareindlevering mm<br />
&<br />
økonomigård<br />
vareindlevering<br />
A<br />
&<br />
forskning<br />
undervisning<br />
adgang til elven<br />
hovedankomst<br />
driftafdeling<br />
café<br />
&<br />
restaurant<br />
Værksteder<br />
uderdørs<br />
undervisningsarena<br />
udeservering<br />
restaurant<br />
P - 60 biler<br />
kiss and ride<br />
ankomsttorv<br />
udendørs<br />
P busser<br />
bygning<br />
brygger til<br />
undervisning<br />
A<br />
brygger til<br />
undervisning<br />
B<br />
ankomst med båd<br />
Et sted<br />
En lysning<br />
En kobling<br />
Ophold<br />
Rum<br />
Situasjonsplan 1:1000<br />
<strong>MELLOM</strong> <strong>STAMMER</strong> <strong>OG</strong> <strong>TRÆR</strong>
1512<br />
3104<br />
4101<br />
1508<br />
3201<br />
1503<br />
1502<br />
2201<br />
3103<br />
1510<br />
1501<br />
3101<br />
1505<br />
4201<br />
1506<br />
1509<br />
2107<br />
2107<br />
2103<br />
2108<br />
2105<br />
2109<br />
2102<br />
1507<br />
2106<br />
1406<br />
1401<br />
1408<br />
ing<br />
kering<br />
ankomsttorv<br />
FORSKNING /<br />
kt.105.0<br />
UNDERVISNING<br />
udendørs bygning<br />
kt.106.5<br />
bådansvarlig<br />
lager for udendørs aktivitet lager for cykler mm<br />
kt.106.0<br />
dobbelthøj montagehal<br />
kt.106.5<br />
kt.106.0<br />
2204<br />
vagtmester<br />
2111<br />
garderobe ude aktivitet<br />
rent værksted<br />
spiserum børn<br />
og ungdom<br />
2205<br />
/ montage<br />
1511<br />
møderum<br />
rum for udendørs undervisning<br />
drift<br />
2203<br />
lille auditorium<br />
driftafdeling<br />
kt.106.0<br />
sandblæsning<br />
1504<br />
slibning/<br />
driftleder<br />
snedkerværksted<br />
lager for kanoer /<br />
2202<br />
kajakker<br />
terrasse<br />
mod vest<br />
lakværksted metalværksted<br />
2111<br />
thekøkken<br />
spiserum børn<br />
og ungdom<br />
kt.105.0<br />
kt.106.5<br />
2104<br />
grupperum<br />
Etasjeplan +2 1:250<br />
TRAVERSKRAN FRA MONTAGEHAL<br />
rampe til glomma<br />
kt.106.0<br />
fredningssti<br />
personaleindgang<br />
modtagehal<br />
PORT MOD ELVEN<br />
adgang til elven<br />
undervisningrum<br />
vendeareal<br />
2112<br />
2104<br />
grupperum<br />
vareindlevering<br />
ADMINISTRATION +<br />
rengøring<br />
KONTORER FORSKNING /<br />
1514-1516<br />
uderdørs undervisningsarena<br />
UNDERVISNING<br />
kt.104.0<br />
affald tørt,<br />
organisk, risiko<br />
kursted for restaurering,<br />
laftekurs mv.<br />
indgang<br />
demonstration af arbejde med<br />
produktion af lenser og flåter.<br />
1513<br />
stolelager<br />
garderobe personale stort auditorium hovedankomst<br />
2110<br />
lager<br />
vådmark<br />
VINDFANG<br />
kt.105.0<br />
kt.103.0<br />
vareindlevering<br />
adgang til auditorium,<br />
forskning / undervisning<br />
2101<br />
1410<br />
1409<br />
administration<br />
magasin genstande udstillinger<br />
2301<br />
ansatte<br />
kt.106.5<br />
undervisning<br />
støtte<br />
funktioner<br />
2303<br />
møderum<br />
4202<br />
økonomigård<br />
lager udstillingsmateriel<br />
stolelager<br />
kt.102.0<br />
1405<br />
møderum<br />
magasin biologisk materiel<br />
3202<br />
forbrugslager<br />
1101<br />
reception /<br />
lager udstillingsmateriael<br />
kt.106.0<br />
forkontor<br />
kt.105.0<br />
overdækket vareindlevering til køkken<br />
lager fløting<br />
1403<br />
kontor<br />
direktør<br />
2302<br />
økonomigård<br />
gæsteforskere x 2<br />
lager vådmark<br />
1201<br />
Etasjeplan +3 1:250<br />
butik og billetsalg<br />
fredningssti<br />
våtmarkscenter og<br />
fløtingsmuseum<br />
kt.101.0<br />
laboratorier<br />
forskere vådmark<br />
adm.<br />
1402<br />
KONTOR<br />
thekøkken<br />
rampe til terræn<br />
spiserum ansatte<br />
rampe til restaurant<br />
2304<br />
kt.104.0<br />
1104+1305<br />
kontor<br />
toiletter garderobe<br />
laboratorier vådmark<br />
guider<br />
1202,1203,1204<br />
"nysgerrigPer" udstilling fløtingsmuseum<br />
lager butik<br />
toilet ansat<br />
1302<br />
nonfood<br />
lager<br />
tørrvare<br />
lager<br />
Grovkjøkken<br />
kaldt<br />
kjøkken<br />
anretning<br />
kjølerum fryserom Oppvask<br />
1301<br />
caféområde<br />
3. etasje<br />
3102<br />
akvarium<br />
produktionsområde<br />
spiseområde<br />
Varmt<br />
kjøkken<br />
service akvarium<br />
vådmarksmuseum<br />
udeservering restaurant<br />
fredningssti<br />
kt.104.0<br />
kt.105.0<br />
kt.102.0<br />
kt.104.0<br />
kt.103.0<br />
kt.101.0<br />
Etasjeplan 1 1:250<br />
<strong>MELLOM</strong> <strong>STAMMER</strong> <strong>OG</strong> <strong>TRÆR</strong>
Snitt AA 1:250<br />
Interiørperspektiv - Ankomstfoaje<br />
<strong>MELLOM</strong> <strong>STAMMER</strong> <strong>OG</strong> <strong>TRÆR</strong>
Snitt BB 1:250<br />
”Naturen ER museet.<br />
Stedets atmosfære bliver den egentlige destination”<br />
Interiørperspektiv - Utstilling<br />
<strong>MELLOM</strong> <strong>STAMMER</strong> <strong>OG</strong> <strong>TRÆR</strong>
Change language
