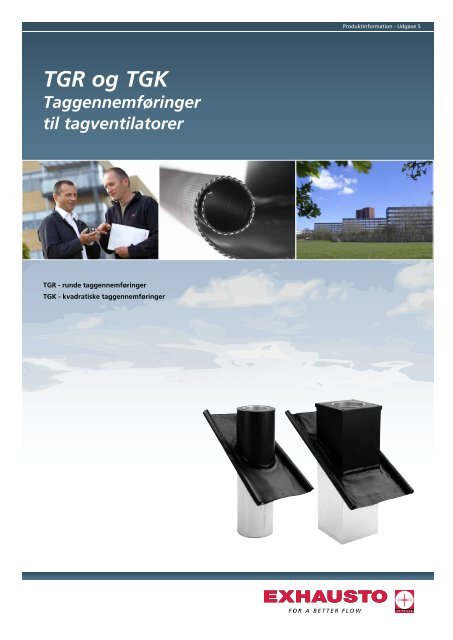

<strong>TGR</strong> <strong>og</strong> <strong>TGK</strong><br />
Taggennemføringer<br />
til tagventilatorer<br />
<strong>TGR</strong> - run<strong>de</strong> <strong>taggennemføringer</strong><br />
<strong>TGK</strong> - kvadratiske <strong>taggennemføringer</strong><br />
Produktinformation - Udgave 5
<strong>TGR</strong>/<strong>TGK</strong> - Mål <strong>og</strong> teknisk beskrivelse<br />
Taggennemføringerne <strong>TGR</strong> (run<strong>de</strong>) <strong>og</strong> <strong>TGK</strong> (kvadratiske) er<br />
specielt udviklet til DTH <strong>og</strong> DTV tagventilatorer. Tagventilator<br />
<strong>og</strong> taggennemføring udgør en elegant arkitektonisk helhed.<br />
Sammen med ud sugningsarmatur FLD opnås en optimal luftteknisk<br />
løsning med et minimalt tryktab <strong>og</strong> et lavt lydniveau,<br />
selv ved store luftmæng<strong>de</strong>r. Taggennemfø ringerne er lyd <strong>og</strong><br />
kon <strong>de</strong>ns isoleret. Tagventilatoren monteres direkte på toppen<br />
af taggennemføringen. I bun<strong>de</strong>n kan <strong>de</strong>r monteres en diffusor<br />
eller taggennemføringen kan forlænges med kanal eller T-rør.<br />
For at undgå, at <strong>de</strong>r overføres vibrationer til taggennemføringen,<br />
er <strong>de</strong>r monteret en gummiring på ventilatoren.<br />
<strong>TGR</strong> <strong>og</strong> <strong>TGK</strong> er opbygget udvendigt af galvaniseret pla<strong>de</strong>,<br />
<strong>de</strong>rnæst 45-50 mm mineraluld, finmasket væv <strong>og</strong> indvendigt<br />
galvaniseret perforeret pla<strong>de</strong>. Taggennemføringerne kan<br />
leveres med en indvendig kabelkanal. Som tillæg kan vælges<br />
overtrykspjæld AOR <strong>og</strong> bærejern. Såfremt bærejern ikke<br />
monteres i.h.t. vejledning, bortfal<strong>de</strong>r garanti.<br />
Taggennemføringerne leveres standard i 3 læng<strong>de</strong>r <strong>og</strong> 6<br />
størrelser med PERFORM-inddæk ning passen<strong>de</strong> til <strong>de</strong>n aktuelle<br />
taghældning. <strong>TGR</strong>/<strong>TGK</strong> kan <strong>og</strong>så leveres med zinkinddækning.<br />
Dette skal oplyses ved bestilling.<br />
C C1 C C1<br />
C RD10369-01<br />
DTH <strong>TGR</strong> Mål<br />
Tagventilator<br />
Str.<br />
DTH160<br />
DTH200<br />
DTH250<br />
DTH315<br />
DTH400<br />
Taggennemføring<br />
rund<br />
Str.<br />
C1<br />
mm<br />
C<br />
ø mm<br />
L1<br />
mm Vægt*<br />
Kg<br />
<strong>TGR</strong>160 - 600 ø160 ø268 600 9<br />
<strong>TGR</strong>160 - 900 ø160 ø268 900 11<br />
<strong>TGR</strong>160 - 1200 ø160 ø268 1200 13<br />
<strong>TGR</strong>200 - 600 ø200 ø305 600 10<br />
<strong>TGR</strong>200 - 900 ø200 ø305 900 13<br />
<strong>TGR</strong>200 - 1200 ø200 ø305 1200 15<br />
<strong>TGR</strong>250 - 600 ø250 ø370 600 12<br />
<strong>TGR</strong>250 - 900 ø250 ø370 900 16<br />
<strong>TGR</strong>250 - 1200 ø250 ø370 1200 19<br />
<strong>TGR</strong>315 - 600 ø315 ø440 600 16<br />
<strong>TGR</strong>315 - 900 ø315 ø440 900 22<br />
<strong>TGR</strong>315 - 1200 ø315 ø440 1200 26<br />
<strong>TGR</strong>400 - 600 ø400 ø510 600 19<br />
<strong>TGR</strong>400 - 900 ø400 ø510 900 25<br />
<strong>TGR</strong>400 - 1200 ø400 ø510 1200 31<br />
DTH tagventilator kan <strong>og</strong>så monteres på kvadratisk taggennemføring <strong>TGK</strong>.<br />
2<br />
DTV <strong>TGK</strong> Mål<br />
Tagventilator<br />
Str.<br />
DTV160<br />
DTV200<br />
DTV250<br />
DTV315<br />
DTV400<br />
DTV450<br />
Mål i mm.<br />
* Vægt incl. AOR <strong>og</strong> 30° PERFORM-inddækning<br />
Max. taghældning for læng<strong>de</strong> L1:<br />
L1 = 600 mm max. 30° inddækning<br />
L1 = 900 mm max. 45° inddækning<br />
L1 = 1200 mm max. 60° inddæking<br />
Inddækningen kan tilpasses in<strong>de</strong>n for +/- 2,5° i forhold til <strong>de</strong>n opgivne taghældning<br />
L1<br />
E<br />
Taggennemføring<br />
kvadratisk<br />
Str.<br />
C1<br />
C<br />
A<br />
F<br />
V<br />
Inddækning<br />
Vinkel v A E G F<br />
0°�v�2° 300 100 100 100<br />
2°�v�60° 250 250 250 300<br />
Mål i mm.<br />
Ved zink er målene E, G <strong>og</strong> F altid 100 mm.<br />
C1<br />
mm<br />
G<br />
C<br />
mm<br />
L1<br />
mm Vægt*<br />
Kg<br />
<strong>TGK</strong>160 - 600 ø160 �267 600 12<br />
<strong>TGK</strong>160 - 900 ø160 �267 900 15<br />
<strong>TGK</strong>160 - 1200 ø160 �267 1200 19<br />
<strong>TGK</strong>200 - 600 ø200 �307 600 13<br />
<strong>TGK</strong>200 - 900 ø200 �307 900 18<br />
<strong>TGK</strong>200 - 1200 ø200 �307 1200 22<br />
<strong>TGK</strong>250 - 600 ø250 �357 600 17<br />
<strong>TGK</strong>250 - 900 ø250 �357 900 21<br />
<strong>TGK</strong>250 - 1200 ø250 �357 1200 25<br />
<strong>TGK</strong>315 - 600 ø315 �422 600 21<br />
<strong>TGK</strong>315 - 900 ø315 �422 900 28<br />
<strong>TGK</strong>315 - 1200 ø315 �422 1200 36<br />
<strong>TGK</strong>400 - 600 ø400 �507 600 26<br />
<strong>TGK</strong>400 - 900 ø400 �507 900 34<br />
<strong>TGK</strong>400 - 1200 ø400 �507 1200 42<br />
<strong>TGK</strong>450 - 900 ø500 �607 900 46<br />
<strong>TGK</strong>450 - 1200 ø500 �607 1200 58<br />
G
DTV/DTH 160 200 250 315 400 450<br />
Standard<br />
indbygget<br />
Ekstra<br />
tilbehør<br />
AOR<br />
str.<br />
FLD<br />
str.<br />
AOR - Overtryksspjæld<br />
Taggennemføringerne har som standard monteret overtryksspjæld<br />
AOR, men kan <strong>og</strong>så ved særbestilling leveres u<strong>de</strong>n.<br />
Ved rensning af taggennemføring <strong>og</strong>/eller tilslutningskanal<br />
kan overtryks spjæl<strong>de</strong>t let <strong>de</strong>monteres u<strong>de</strong>n brug af værktøj.<br />
Overtryksspjæl<strong>de</strong>t AOR åbner, når ventilatoren er i drift.<br />
P t = totaltrykfald<br />
Temperatur: t = 20 °C.<br />
Densitet = 1,2 kg/m 3 .<br />
160 200 250 315 400 450<br />
160 200 250 315<br />
2 stk.<br />
315<br />
-<br />
3<br />
<strong>TGR</strong>/<strong>TGK</strong> - Tilslutning<br />
Taggennemføringerne er forberedt for elkabel via indbygget<br />
kabelkanal. Installationskablet skubbes ind i kabelkanalen for-<br />
ne<strong>de</strong>n <strong>og</strong> trækkes ud for oven ved reparationsafbry<strong>de</strong>ren, <strong>de</strong>r<br />
normalt ikke er EXHAUSTO leverance. Reparationsafbry<strong>de</strong>ren<br />
monteres på <strong>TGR</strong> på konsol <strong>og</strong> på <strong>TGK</strong> direkte på taggenemføringen.<br />
<strong>TGR</strong>/<strong>TGK</strong> - Monteringseksempler<br />
Med EXHAUSTO tagventilator, taggennemføring<br />
samt diffusor monteret i bun<strong>de</strong>n<br />
af taggennemføringen, opnås en optimal<br />
luftteknisk løsning på mindst mulig plads,<br />
f.eks. til fla<strong>de</strong> tage eller skrå tage med lille<br />
afstand til udsugningsste<strong>de</strong>t.<br />
Er <strong>de</strong>r langt mellem taggennemføring <strong>og</strong><br />
udsugningsarmaturet, kan <strong>de</strong>r forlænges<br />
med spirorør eller lignen<strong>de</strong> med nippel<br />
direkte i bun<strong>de</strong>n af taggennemføringen.<br />
Hvis <strong>de</strong>r skal være ventilation fra flere<br />
ste<strong>de</strong>r, kan <strong>de</strong>r i bun<strong>de</strong>n af taggennemføringen<br />
monteres spirorør med nippel eller<br />
T-rør, lydsluser m.v. tilsluttet et komplet<br />
kanalsystem til <strong>de</strong> ønske<strong>de</strong> ste<strong>de</strong>r.
3000409 - 04.2011 Ret til ændringer forbehol<strong>de</strong>s<br />
<strong>TGR</strong>/<strong>TGK</strong> - Lyddata<br />
TRG/<strong>TGK</strong><br />
Taggennemføring<br />
Str.<br />
EXHAUSTO A/S<br />
O<strong>de</strong>nsevej 76<br />
DK-5550 Langeskov<br />
125<br />
Hz<br />
250<br />
Hz<br />
Indsætningsdæmpning<br />
500<br />
Hz<br />
1000<br />
Hz<br />
Tel. +45 65 66 12 34<br />
Fax +45 65 66 11 10<br />
salgdk@<strong>exhausto</strong>.dk<br />
www.<strong>exhausto</strong>.dk<br />
2000<br />
Hz<br />
4000<br />
Hz<br />
8000<br />
Hz<br />
Lp<br />
DTH<br />
dB(A)<br />
Lp<br />
DTV<br />
dB(A)<br />
<strong>TGR</strong>/<strong>TGK</strong>160-600 1 6 22 23 22 12 5 36 33<br />
<strong>TGR</strong>/<strong>TGK</strong>160-900 2 8 23 27 28 17 8 34 31<br />
<strong>TGR</strong>/<strong>TGK</strong>160-1200 4 11 25 28 33 22 10 32 28<br />
<strong>TGR</strong>/<strong>TGK</strong>200-600 3 5 15 25 24 13 5 44 42<br />
<strong>TGR</strong>/<strong>TGK</strong>200-900 5 6 20 29 30 18 7 42 40<br />
<strong>TGR</strong>/<strong>TGK</strong>200-1200 7 11 26 31 34 23 9 38 36<br />
<strong>TGR</strong>/<strong>TGK</strong>250-600 4 7 13 19 12 7 4 47 48<br />
<strong>TGR</strong>/<strong>TGK</strong>250-900 5 9 20 26 18 10 6 45 46<br />
<strong>TGR</strong>/<strong>TGK</strong>250-1200 6 11 25 30 23 13 7 43 44<br />
<strong>TGR</strong>/<strong>TGK</strong>315-600 4 5 11 15 9 4 4 58 58<br />
<strong>TGR</strong>/<strong>TGK</strong>315-900 5 8 15 20 12 5 5 55 55<br />
<strong>TGR</strong>/<strong>TGK</strong>315-1200 7 10 20 25 15 7 6 53 52<br />
<strong>TGR</strong>/<strong>TGK</strong>400-600 2 5 9 11 6 4 3 63 65<br />
<strong>TGR</strong>/<strong>TGK</strong>400-900 2 6 14 20 9 6 5 61 62<br />
<strong>TGR</strong>/<strong>TGK</strong>400-1200 4 7 14 22 11 7 7 60 61<br />
<strong>TGK</strong>450-900 2 3 12 17 8 4 4 - -<br />
<strong>TGK</strong>450-1200 2 5 14 21 10 6 5 - -<br />
Tolerance +/- 4dB. Indsætningsdæmpninger er angivet u<strong>de</strong>n lydniveau fra AOR.<br />
<strong>TGR</strong>/<strong>TGK</strong> - Montering<br />
Der laves et hul i taget, ca 30 mm større end taggennemføringen,<br />
<strong>og</strong> overlig gen <strong>de</strong> tagsten/- pla<strong>de</strong> løsnes <strong>og</strong> forsky<strong>de</strong>s<br />
opad af hensyn til inddækningen.<br />
Taggennemføringen placeres forsigtigt i taget, såle<strong>de</strong>s at<br />
inddækningen ligger plant med tagpla<strong>de</strong>rne. Bærejernene<br />
fastgøres til taggennemføringen såle<strong>de</strong>s at taggennem-<br />
EXHAUSTO y<strong>de</strong>r to års fabriksgaranti. EXHAUSTO er certificeret i henhold til ISO 9001<br />
Lp = lydtrykniveau dB(A) i rummet<br />
Forudsætninger for Lp:<br />
a. Lydniveauet er angivet ved en luftmæng<strong>de</strong><br />
lig 80% af max. y<strong>de</strong>lse ved<br />
DTH/DTV tagventilator (1400 omdr./min.)<br />
i samme størrelse som <strong>TGR</strong> eller <strong>TGK</strong>.<br />
b. Tagventilator DTH/DTVer monteret på<br />
<strong>TGR</strong> eller <strong>TGK</strong> taggennemføring u<strong>de</strong>n<br />
over tryksspjæld AOR. Ved indbygget<br />
AOR er <strong>de</strong>r et tillæg på 3 dB(A).<br />
c. Intet armatur i bun<strong>de</strong>n af <strong>TGR</strong> eller <strong>TGK</strong>.<br />
d. Udsugningens placering er midt i loftet.<br />
e. Lydabsorption i rum = 10 m 2 sabin.<br />
f. Målested midt i rummet.<br />
føringen løftes ca. 5 mm, når bærejernene efterfølgen<strong>de</strong> fastgøres<br />
til tagspæren<strong>de</strong>. Herved sikres at hele vægten ligger<br />
på bærejernene.<br />
Inddækningsmaterialet rulles ud <strong>og</strong> bankes forsigtigt i form<br />
(ved PERFORM skal <strong>de</strong>r bruges en gummihammer eller<br />
sandpose), <strong>og</strong> overliggen<strong>de</strong> tagsten/- pla<strong>de</strong> lægges på plads<br />
over inddækningen.
