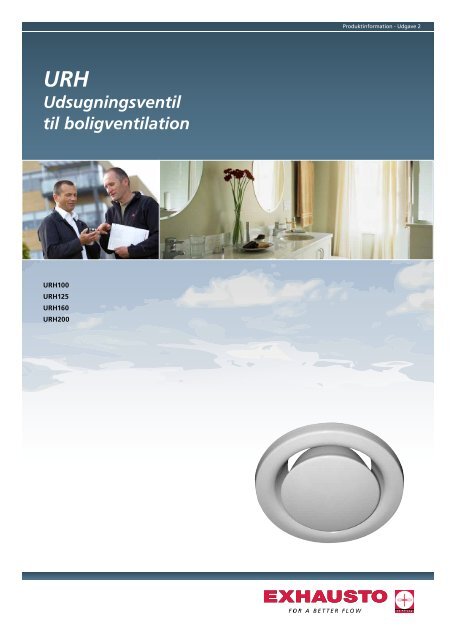

URH
Udsugningsventil
til boligventilation
URH100
URH125
URH160
URH200
Produktinformation - Udgave 2

URH - Anvendelse og konstruktion
1: Konusdel 2: Låsemøtrik 3: Muffe
URH - Målskitse
Bestilling
Produktbetegnelse: URH aaa
Type
Størrelse
ØD
ØW
Model ØW, mm ØD, mm H, mm
URH100 140 99 13
77
URH125 165 124 13
URH160 200 159 13
URH200 250 199 13
H
ØD
2
URH-ventilen anvendes til udsugning.
I særlige tilfælde kan URH-ventilen anvendes som ind blæsningsventil
til montering i væg (relativ lang kastelængde).
Ventilen har et lavt lydtrykniveau selv ved relativt stort trykfald.
URH-ventilen passer direkte ind i spirorrør ved hjælp af
bajonetfatning (medleveres som standard).
URH-ventilen er fremstillet af stålplade, der er epoxymalet hvid
(RAL 9010). Installationsrammen er af galvaniseret stål.
ØW
77
H

URH - Kapacitetsdiagrammer
Kapacitet
Volumenstrøm q v (m 3 /h), totaltrykfald p t (Pa),
samt lydniveau LpA (dB(A)) aflæses i diagrammerne.
Trykfald Dp t
Diagrammerne angiver trykfaldet p t (Pa) som totaltrykfald.
URH100 URH125
URH160 URH200
p tot
[Pa]
p tot
[Pa]
3 0 0
2 0 0
1 0 0
5 0
3 0
2 0
3 0 0
2 0 0
1 0 0
5 0
1 0 2 0 3 0 5 0 1 0 0
q v [ m ³ / h ]
Udvælgelses eksempel:
Krav: q = 54 m v
3 /h (15 l/s)
Dp = 100 Pa
tot
LpA � 30 dB(A)
- 1 8 - 1 5 - 1 2 - 6 0
2 5
3 0
- 1 2 - 6 3 9 1 8
2 5
3 0
3 5
4 0
3 0
2 0 3 0 5 0 1 0 0 2 0 0 3 0 0 5 0 0
q v [ m ³ / h ]
3 5
4 0
1 2
p tot
[Pa]
Valg: URH100
Dp tot = 100 Pa
LpA � 30 dB(A)
Indstilling A = -2 mm
3
Lydniveau LpA
Diagrammerne angiver lydniveauet LpA (dB(A)) ved en
rum dæmpning på 4 dB.
p tot
[Pa]
5 0 0
3 0 0
2 0 0
1 0 0
5 0
3 0 0
2 0 0
1 0 0
5 0
3 0
- 1 5 - 9 0 6
2 5
3 0
3 5
4 0
1 0 2 0 3 0 5 0 1 0 0 2 00 3 0 0
q v [ m ³ / h ]
0 6 1 2 2 5
2 5
3 0
3 5
4 0
2 0
2 0 3 0 5 0 1 0 0 2 0 0 3 0 0 5 0 0
q v [ m ³ / h ]
1 5

3000814 - 05.2011 - Ret til ændringer forbeholdes.
URH - Tekniske data
Egenlyddæmpning DL
Armaturets egendæmpning DL (dB) inklusiv enderefleksionen
svarende til indløbs diameteren - se tabel 1.
Tabel 1
Luftmængden beregnes efter: q v = k • Dp m (l/s)
EXHAUSTO yder to års fabriksgaranti. EXHAUSTO er certificeret i henhold til ISO 9001
EXHAUSTO A/S
Odensevej 76
DK-5550 Langeskov
Tel. +45 65 66 12 34
Fax +45 65 66 11 10
salgdk@exhausto.dk
www.exhausto.dk
Middelfrekvens (Hz) DL (dB)
Model 125 250 500 1000 2000 4000
URH100 23 18 15 13 11 6
URH125 18 16 13 11 9 6
URH160 18 14 10 11 8 7
URH200 13 12 9 9 8 5
Indregulering (udsugning)
Volumenstrømmen indreguleres ved placering af en målsonde
inde bag kontrolventilen som vist. Trykforskellen (Dp m) mellem
målsonden og rummet måles. Ved hjælp af indreguleringsskemaet
(tabel 2) og målingen findes den rigtige indstilling, for
opnåelse af ønsket luftmængde. Keglen skal fastspændes, når
den korrekte indstilling er fundet.
URH100
Koefficient
URH125
Koefficient
URH160
Koefficient
URH200
Koefficient
Tabel 2
A
k
A
k
A
k
A
k
-15
0,43
-15
0,65
-12
1,16
3
1,78
Indbygningsforhold
Tabel 3
Model
-12
0,63
-12
0,92
-9
1,51
6
2,46
-9
0,83
-9
1,22
-6
1,90
9
3,24
URH100 Dp m = Dp Dp m = Dp
-6
1,02
-6
1,53
-3
2,31
12
3,97
URH125 Dp m = Dp Dp m = 0,98 Dp
URH160 Dp m = Dp Dp m = 1,04 Dp
URH200 Dp m = Dp Dp m = 1,04 Dp
A
-3
1,22
-3
1,84
0
2,75
15
4,69
0
1,42
0
2,17
3
3,25
20
5,88
3
1,65
3
2,52
6
3,73
25
6,95
6
1,88
6
2,83
9
4,22
Ved indbygning lige efter 90 o
bøjning eller efter T-stykke,
skal målingen Dp m korrigeres i
henhold til tabel 3.
9
2,11
9
3,14
12
4,67
12
2,33
12
3,46
15
5,12
�p m
15
3,77
18
5,58
