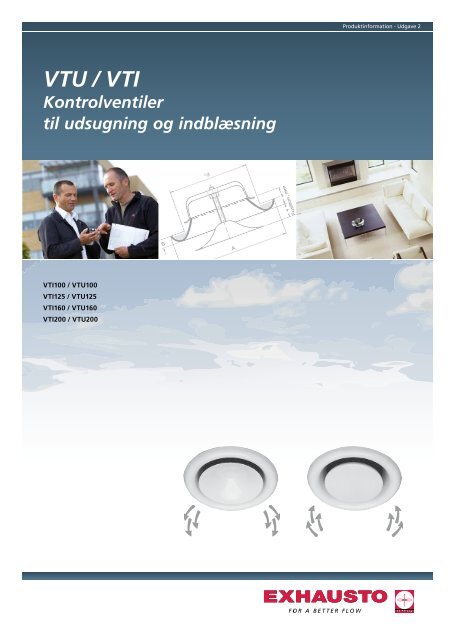

<strong>VTU</strong> / <strong>VTI</strong><br />
Kontrolventiler<br />
til udsugning og indblæsning<br />
<strong>VTI</strong>100 / <strong>VTU</strong>100<br />
<strong>VTI</strong>125 / <strong>VTU</strong>125<br />
<strong>VTI</strong>160 / <strong>VTU</strong>160<br />
<strong>VTI</strong>200 / <strong>VTU</strong>200<br />
Produktinformation - Udgave 2
<strong>VTU</strong> & <strong>VTI</strong> - Anven<strong>de</strong>lse og konstruktion<br />
EXHAUSTO kontrolventiler <strong>VTU</strong> og <strong>VTI</strong> anven<strong>de</strong>s i forbin<strong>de</strong>lse<br />
med ventilationsanlæg, hvor <strong>de</strong>r er behov for et balanceret<br />
luftskifte. Ventilerne kan monteres direkte i spirorør ved hjælp<br />
af <strong>de</strong>n medlevere<strong>de</strong> bajonetfatning.<br />
<strong>VTU</strong> udsugningsventil kan monteres såvel i loft som på væg.<br />
<strong>VTI</strong> indblæsningsventil er beregnet for montering i loft centralt<br />
i rummet.<br />
<strong>VTU</strong> & <strong>VTI</strong> - Målskitse<br />
<strong>VTU</strong> <strong>VTI</strong><br />
Type<br />
Nominel<br />
diameter<br />
Ød, mm<br />
A mm B mm<br />
<strong>VTU</strong>100 100 137 12<br />
<strong>VTU</strong>125 125 164 12<br />
<strong>VTU</strong>160 160 212 12<br />
<strong>VTU</strong>200 200 248 12<br />
<strong>VTU</strong> & <strong>VTI</strong> - Lyddata<br />
2<br />
Kontrolventilerne har en drejelig ventiltallerken, <strong>de</strong>r gør <strong>de</strong>t<br />
muligt at indstille luftspalten til <strong>de</strong>n ønske<strong>de</strong> kapacitet.<br />
En pålimet skumgummiring sikrer tæthed mellem ventil og<br />
bajonetfatning.<br />
<strong>VTU</strong> og <strong>VTI</strong> har samme ydre mål og er udført af hvidlakeret<br />
stålpla<strong>de</strong>. De passer <strong>de</strong>rfor til ethvert interiør og er lette at<br />
rengøre.<br />
Ly<strong>de</strong>ffektniveau LW Ly<strong>de</strong>ffektniveau L (dB) = L + K w A ok<br />
L aflæses på kurverne på <strong>de</strong> efterfølgen<strong>de</strong> si<strong>de</strong>r. Konstanten K aflæses i ne<strong>de</strong>nståen<strong>de</strong> skemaer.<br />
A ok<br />
<strong>VTU</strong> <strong>VTI</strong><br />
Mid<strong>de</strong>lfrekvens (Hz)<br />
Mo<strong>de</strong>l<br />
125 250 500 1000 2000 4000 8000<br />
<strong>VTU</strong>100 -2 -4 -3 0 -1 -8 -16<br />
<strong>VTU</strong>125 4 3 1 -1 -3 -12 -22<br />
<strong>VTU</strong>160 -1 0 1 0 -4 -13 -26<br />
<strong>VTU</strong>200 0 -5 1 2 -13 -28 -32<br />
Tol. � 3 2 2 2 2 2 3<br />
Type<br />
Nominel<br />
diameter<br />
Ød, mm<br />
A mm B mm<br />
<strong>VTI</strong>100 100 137 12<br />
<strong>VTI</strong>125 125 164 12<br />
<strong>VTI</strong>160 160 212 12<br />
<strong>VTI</strong>200 200 248 12<br />
Mo<strong>de</strong>l<br />
Mid<strong>de</strong>lfrekvens (Hz)<br />
125 250 500 1000 2000 4000 8000<br />
<strong>VTU</strong>100 4 3 2 0 -7 -15 -30<br />
<strong>VTU</strong>125 2 7 3 -2 -10 -20 -32<br />
<strong>VTU</strong>160 5 7 3 -2 -10 -19 -32<br />
<strong>VTU</strong>200 8 6 4 -3 -10 -19 -32<br />
Tol. � 3 2 2 2 2 2 3
<strong>VTU</strong> - Kapacitetsdiagrammer<br />
De generere<strong>de</strong> lydtrykniveauer gæl<strong>de</strong>r for efterklangsfelter<br />
med en rum-konstant på 10 m 2 sabin. Diagrammerne viser<br />
kapaciteterne med kontrolventilen monteret i rørstuds.<br />
<strong>VTU</strong>100<br />
Totaltrykfald p t [Pa]<br />
Volumenstrøm<br />
3<br />
I diagrammerne kan volumenstrøm q (l/s og m 3 /h), totaltrykfald<br />
p t (Pa), og lydnivaeu L A (q v ) afl æses. Lydniveauet L A<br />
(dB(A)) er angivet ved en rumdæmpning på 4 dB.<br />
<strong>VTU</strong>125<br />
<strong>VTU</strong>160 <strong>VTU</strong>200<br />
Totaltrykfald p t [Pa]<br />
Volumenstrøm<br />
Totaltrykfald p t [Pa]<br />
Totaltrykfald p t [Pa]<br />
Volumenstrøm<br />
Volumenstrøm
3000436 - 05.2011 - Ret til ændringer forbehol<strong>de</strong>s.<br />
<strong>VTI</strong> - Kapacitetsdiagrammer<br />
De generere<strong>de</strong> lydtrykniveauer gæl<strong>de</strong>r for efterklangsfelter<br />
med en rum-konstant på 10 m 2 sabin. Diagrammerne viser<br />
kapaciteterne med kontrolventilen monteret i rørstuds.<br />
Totaltrykfald p t [Pa]<br />
<strong>VTI</strong>100<br />
EXHAUSTO y<strong>de</strong>r to års fabriksgaranti. EXHAUSTO er certifi ceret i henhold til ISO 9001<br />
EXHAUSTO A/S<br />
O<strong>de</strong>nsevej 76<br />
DK-5550 Langeskov<br />
Tel. +45 65 66 12 34<br />
Fax +45 65 66 11 10<br />
salgdk@<strong>exhausto</strong>.dk<br />
www.<strong>exhausto</strong>.dk<br />
I diagrammerne kan volumenstrøm q (l/s og m 3 /h), totaltrykfald<br />
p t (Pa), og lydnivaeu L A (q v ) afl æses. Lydniveauet L A<br />
(dB(A)) er angivet ved en rumdæmpning på 4 dB.<br />
<strong>VTI</strong>125<br />
Volumenstrøm<br />
<strong>VTI</strong>160 <strong>VTI</strong>200<br />
Totaltrykfald p t [Pa]<br />
Egenlyddæmpning, �L (dB)<br />
Armaturets egenlyddæmpning er inklusiv en<strong>de</strong>refl eksion med armaturet tilsluttet kanal.<br />
Ventil<br />
str.<br />
Ø<br />
Volumenstrøm<br />
<strong>VTU</strong> <strong>VTI</strong><br />
Mid<strong>de</strong>lfrekvens (Hz)<br />
63 125 250 500 1000 2000 4000 8000<br />
100 22 16 11 7 5 5 5 7<br />
125 21 14 9 7 4 4 6 8<br />
160 14 13 8 5 4 4 7 7<br />
200 17 10 6 4 3 4 8 4<br />
Tol.� 6 3 2 2 2 2 2 3<br />
Totaltrykfald p t [Pa]<br />
Totaltrykfald p t [Pa]<br />
Volumenstrøm<br />
Volumenstrøm<br />
Ventil<br />
str.<br />
Mid<strong>de</strong>lfrekvens (Hz)<br />
Ø 63 125 250 500 1000 2000 4000 8000<br />
100 22 16 11 8 6 6 3 6<br />
125 20 15 9 6 4 3 3 5<br />
160 18 13 8 5 4 4 5 6<br />
200 17 11 7 6 6 5 6 6<br />
Tol.� 6 3 2 2 2 2 2 3
