Musterprojekt Vo_Wände

Version 2012

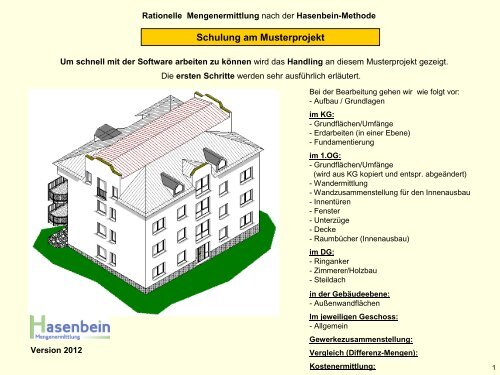

Rationelle Mengenermittlung nach der Hasenbein-Methode

Hasenbein Methode

Schulung am Musterprojekt

Um schnell mit der Software arbeiten zu können wird das Handling an diesem Musterprojekt gezeigt.

Die ersten Schritte werden sehr ausführlich erläutert.

Bei der Bearbeitung gehen wir wie folgt vor:

- Aufbau / Grundlagen

im KG:

- Grundflächen/Umfänge

- Erdarbeiten (in einer Ebene)

- Fundamentierung

im 1.OG:

- Grundflächen/Umfänge

(wird aus KG kopiert und entspr. abgeändert)

- Wandermittlung

- Wandzusammenstellung für den Innenausbau

- Innentüren

- Fenster

- Unterzüge

- Decke

- Raumbücher (Innenausbau)

im DG:

- Ringanker

- Zimmerer/Holzbau

- Steildach

in der Gebäudeebene:

- Außenwandflächen

Im jeweiligen Geschoss:

- Allgemein

Gewerkezusammenstellung:

Vergleich (Differenz-Mengen):

Kostenermittlung:

1

A 0. Vo_Wände Einführung 1

Wie funktioniert das?





schnell • genau • sicher • einfach • prüffähig

Um die bis heute üblichen Probleme im Bereich Mengenermittlung / Abrechnung in den Griff zu

bekommen, ist es notwendig, neue Wege zu beschreiten.

Von unseren Anwendern wissen wir, dass die Einarbeitung in die Software für manche Einsteiger

bisher nicht ganz einfach gewesen ist - unter anderem, weil nicht positionsweise vorgegangen wird.

Wir wissen aber auch, dass unsere Anwender begeistert sind vom einfachen Handling, der Effizienz

und den Möglichkeiten des Programms, wenn die ersten Einarbeitungsschritte überwunden sind.

Nutzer des Buches „Massenermittlung mit System“

werden Aufbau und Logik der Methode im Programm schnell wiedererkennen.

Mit der nachfolgenden Schulung „Erste Schritte“ möchten wir Sie Schritt für Schritt an die Arbeit mit

der Software heranführen.

Für weitergehende Fragen steht Ihnen das Benutzerhandbuch (im Programm unter Hilfe aufrufbar)

ergänzend zur Verfügung, sowie natürlich unsere Hotline unter

Tel.: (+49) 5276 – 98487-30.

Abrechnung schon vor Baubeginn

Falls Ihnen die Hasenbein-Methode noch nicht geläufig ist, hier zur Einführung die wichtigsten

Prinzipien. Sicher werden Sie als erfahrener Architekt oder Bauingenieur schnell eigene Ideen

in unserer Methode wiederfinden.

2

A 0. Vo_Wände Einführung 2

Prinzipien:

Um Mengen rationell und nicht doppelt zu ermitteln:

Vorgehensweise:





• wird nicht positionsweise vorgegangen. Nach der Bearbeitung der „Module“ und Aufrufen des

Menüpunktes „Zusammenstellung/Datenexport“ stehen die Ergebnisse positionsweise

nach Gewerken sortiert zur Verfügung,

• werden die Eingaben immer durchgängig für den Roh- und Ausbau genutzt,

• sind viele Routinen und logische Folgerungen mit entspr. Formeln hinterlegt, um die Mengen

genau und schnell (vieles automatisch) zu erfassen, die üblicherweise nur geschätzt werden,

weil sie schwierig zu ermitteln oder untergeordnet sind, sowie auch leicht vergessen werden können,

(kurz: alles was am Bau gängig und üblich ist, bis hin zu den Anschlussfugen),

• wird bei den Mengen von Decke, Boden, Wand und Sockel im Innenausbau immer von der

Gesamt-Menge (=100 %) ausgegangen. Diese Gesamt-Mengen werden automatisch vom Rohbau übernommen.

Nach dem Definieren der Standards (Materialien, die am häufigsten vorkommen) werden,

gemäß dem Motto: Gesamt minus Besonderes gleich Rest

werden nur die Mengen der besonderen (vom Standard abweichenden) Materialien ermittelt,

wie z.B. Parkett anstelle Teppich, Wandfliesen anstelle Tapete. Die Standard-Materialien bleiben als Rest -Menge

übrig.

Im Netzwerk können alle Module gleichzeitig (von mehreren Personen) bearbeitet werden.

Wegen der Abhängigkeiten empfehlen wir (nicht zwingend) die Module wie folgt abzuarbeiten:

Von der Geschoss-Ebene aus: Grundflächen, Erdarbeiten, Fundamentierung, Fenster, Wände, Innentüren,

Stützen, Unterzüge, Ringanker, Decken, Dach, Zimmerer/Holzbau,

Raumbücher/Innenausbau, Raumbücher/Außenbereich, Allgemein

Von der Gebäude-Ebene aus: Außenwandflächen (Fassade)

Im Grunde arbeiten Sie bis auf wenige Ausnahmen so, wie Sie es bisher gewohnt waren, dies gilt besonders für alle

vorbereitenden Maßnahmen wie Festlegung der Geländehöhen, der geometrischen Formen (Rechteck, Dreieck, etc.).

In den einzelnen Modulen werden Sie dann geführt. Die einzugebenden Elemente/Parameter werden Ihnen grafisch

angezeigt.

3

A.0. Einführung 3





Wichtiger Hinweis zu den Maßeinheiten der Eingaben:

• Bauteil-Querschnitte und -Dicken in den Rohbau-Modulen werden,

wie in der Praxis gesprochen, in „cm“ eingeben.

• Längen- und Höheneingaben in „m“.

Beispiel: „24 auf 30-er Stütze“ und nicht: „0,24 auf 0,30-er Stütze“

z.B. Stützenabmessung:

z.B. Stützenlänge:

„11,5-er Wand“ „0,115-er Wand“

cm

m

In dem Modul

„Raumbücher –Innenausbau“

erfolgen generell alle Eingaben in

der Einheit „m“.

4

A Vo_Wände 0. Aufbau

Neu

Öffnen

Schließen

Drucken

Beenden

Neues Projekt

anlegen

Schließen

Regenerieren

Drucken

Beenden

Projekt schließen



Grundlagen Aufbau

1. Menüleiste der Eingangsmaske

Bestehendes Projekt

öffnen

2. Projekt-Menüleiste (geöffnet)

Regenerieren

Drucken

Materialien / Qualitäten

Hinterlegte Datenbanken abänderbar

Module zur Auswahl

in denen die Mengen ermittelt

werden.

Drucken Programm beenden

Zusammenstellung

der Mengen

+ Datenexport der

Mengen (GAEB DA83)

Zusammenstellung /Datenexport

Vorgaben gem. Stand der Technik

wie: VOB, sonstige übliche Grundlagen,

die autom. in die Berechnungen mit einfließen.

Hinterlegte Datenbanken abänderbar

Viele Routinen und logische Folgerungen sind mit entspr. Formeln hinterlegt.

Berechnungen erfolgen automatisch, auch schwierige und untergeordnete.

Benutzerhandbuch (Hilfe)

Grundregeln der „Hasenbein-Methode“

Schulung “Erste Schritte“

Dokumentation Musterprojekt

Live-Support (Online Hotline-Betreuung)

siehe oben

Programm beenden

Checklisten Rohbau

Checklisten Ausbau

Inhaltsverzeichnisse

Berechnungsgrundlagen

5

A 0. Katalogverwaltung

Vo_Wände



Grundlagen Katalogverwaltung

Aufrufbar solange noch kein Projekt geöffnet ist

Ur-Kataloge / Ur-Standardeinstellungen

Ur-Kataloge

(Positionen + Preise)

Aufrufbar innerhalb des geöffneten Projektes

Ur-Standardeinstellungen

Projekt-Kataloge / Projekt-Standardeinstellungen

Projekt-Kataloge

(Positionen + Preise)

Projekt-

Standardeinstellungen

Beim Anlegen eines Projektes werden der aktuelle Ur-Katalog und

die Ur-Standardeinstellungen in dieses Projekt übernommen.

Werden dann Veränderungen/ Ergänzungen innerhalb dieses geöffneten Projektes

durchgeführt, so gelten diese nur für dieses Projekt, außer es erfolgt eine ...

Änderung des Ur-Kataloges über den Projekt-Katalog

über die Menü-Leiste:

Änderung Ur-Position

Änderung des Ur-Preises im Modul „Kostenermittlung“

Änderung Ur-Preis

6

A 0. Vo_Wände Projekt anlegen

1. Button anklicken “Neues Projekt anlegen“

in der Menuleiste der Eingangsmaske

anklicken

2. Eingabe der Projektdaten



Grundlagen Projekt anlegen

Zusatzinfos (optional)

Nach der Eingabe auf

Weiter klicken.

3. Projekt-Hierarchie

3.1 Eingabe eines Gebäudes

Projekt anklicken

Rechte Maustaste betätigen

“Gebäude anlegen“ auswählen

Im Projekt muss immer erst

ein Gebäude angelegt

werden und dann in diesem

Gebäude die Geschosse.

3.2 Eingabe eines Geschosses

Gebäude anklicken

Rechte Maustaste betätigen

“Geschoss anlegen“ auswählen

Eintrag

Gebäude-Bezeichnung

Eintrag

Geschoss-Bezeichnung

7

A 0. Module bearbeiten

Weitere Gebäude

oder Bauabschnitte



Grundlagen Module bearbeiten

Allgemeines:

- Die Ermittlung der Mengen erfolgt in den Modulen.

Hier werden dann die nachvollziehbaren Ergebnislisten für alle Gewerke erzeugt

(außer Haustechnik).

- Die Reihenfolge der Bearbeitung ist egal.

- Sinnvoll ist es jedoch mit dem Modul „Grundflächen/Umfänge“ zu beginnen

- Die Module sollten jeweils über alle Geschosse nacheinander bearbeitet werden

(z.B. Grundflächen im EG, dann im OG, etc.)

1.

anklicken

2.

auswählen

Die Eingaben erfolgen in der Geschoss-Ebene.

Module

1. Das Geschoss indem ermittelt werden soll wird ausgewählt/ angekickt. (hier 01_KG)

2. Über die Menüpunkte „Objektdaten“ und „Gewerke“ wird das gewünschte Modul

ausgewählt (hier „Grundflächen/Umfänge“).

Ausnahme:

Die Außenwandflächen (Fassaden) werden in der Gebäudeebene (hier Musterhaus) ermittelt.

8

A 0. Tastatur

F10-Taste



Grundlagen Erläuterung der wichtigsten Tasten

(zum Öffnen des jeweiligen

Kataloges innerhalb der Module)

Eingabetaste (Return/Enter)

Pfeiltaste nach unten

Zahleneingabe

Eingabetaste

(Return/Enter)

Es wird empfohlen die Module mit der Tastatur (Tasten siehe oben) zu bedienen

und nicht mit der Maus, da die Tastatur das deutlich schnellere und sicherer Eingabemedium ist

(die TAB-Taste bitte nicht benutzen!).

9

A 0. Entscheidungs-/ Auswahlfelder

Die Module werden

nacheinander abgearbeitet

Auswahlfelder

mit hinterlegter Datenbank

(hier Form)



Grundlagen Entscheidungsfelder / Auswahlfelder

1. Die Auswahl erfolgt:

a) mit den Pfeiltasten

b) mit erstem Buchstaben

c) mit der Maus

(möglichst nicht, da langsamer)

2. Weiter mit Return

(Cursor springt immer in das

nächste Eingabefeld)

Entscheidungsfelder

1 = ja (die Eingabemaske wird geöffnet)

0 = nein (das Modul wird übersprungen)

Eingabe = 1

Die Eingabemaske (hier Boden) wird geöffnet.

Wichtig: Die Tastatur mit dem Zahlenblock ist das Haupt-Eingabeinstrument.

Mit Return kommt man immer in das nächste richtige Eingabefeld.

10

A 1. Grundflächen Boden

Boden

Wichtig:

Auswahl



Modul Grundflächen / Umfänge O - 3

Typ: BI (Boden innen) wird automatisch vorgeschlagen und Sie stehen

automatisch auf der Auswahl der Form.

Die Typ-Nr. wird automatisch vorgegeben (hochgezählt)

(muss mit der Dokumentation im Plan übereinstimmen, s.u.)

Form: Die Auswahl erfolgt mit den Pfeiltasten (hier RE für Rechteck)

oder mit dem ersten Buchstaben der Form (hier “ R “ für Rechteck)

(möglichst nicht mit der Maus, da langsamer), dann Return

Der Cursor springt auf Abmessungen

Abmessungen: Eingabe: 15,99

12,49 Der Cursor springt auf Anzahl

Anzahl : (da mit „1“ vorbelegt). Der Cursor springt auf Zuschlag/Abzug

Zuschlag/Abzug: 1 (siehe nächste Seite)

Erläuterung

zur Eingabe

SO

Die Abmessungen beziehen sich immer auf Außenkante

Rohbauwand und nicht Außenkante Fassade.

11

A 1. Zuschlag/Abzug

Zuschlag/Abzug

Zuschlag = 0 es ist kein Zuschlag einzugeben

(Der Cursor springt auf Abzug)

Abzug = 1 (Der Cursor springt auf Form)



Form Die Auswahl erfolgt mit der Pfeiltaste (hier RE für Rechteck)

dann Return (Der Cursor springt zur Eingabe der Abmessung)

Abmessungen Eingabe 1. Abzug: 3,5


Erläuterung

Eingabe 1 = Die Eingabemaske

Zuschlag/Abzug wird geöffnet

1,5 (Der Cursor springt auf Anzahl)

Anzahl = 1 Dieser Abzug kommt 1 x vor, dann Return

(Der Cursor springt auf weiterer Abzug)

weiterer Abzug = 1 (Der Cursor springt wieder auf Form)

Wiederholung analog des 1. Abzuges

Form : RE , Abmessungen: 3,26 , 0,70

weiterer Abzug = 0 (Der Cursor springt auf den OK Button)

mit Return bestätigen


Abmessungen

(Der Cursor springt auf weitere Teilfläche in der Hauptmaske Boden)

1. Abzug 2. Abzug

12

A 1. Teilflächen

Modul-Ebene

Eingabe weiterer Flächen:




In der Tabelle (Datenbank) werden die eingegebenen

und errechneten Werte dargestellt.

Nach Eingabe von 1

springt der Cursor wieder in das 1. Eingabefeld

und die nächste Fläche kann eingegeben werden .

Diese Schleife wird so oft durchlaufen bis alle

Boden-Flächen eines Geschosses eingegeben sind.

Die Grundfläche des Bodens

(Außenkante Rohbauwand) ist nun

eingegeben und berechnet.

Der Cursor steht auf weitere Teilfläche

Eingabe = 0 (da keine weitere Fläche

eingegeben werden soll.)

Der Cursor springt in der Modul-Ebene

auf “Boden-Öffnungen“ (siehe Pfeil).

b) Hier erfolgt die Eingabe = 0

da im Boden des KG‘s keine Öffnungen

sind (wie z.B. Aufzugsschächte o.ä.).

Der Cursor springt auf “Boden-Umfang“

c) Hier erfolgt die Eingabe = 1

die Eingabemaske Boden-Umfang

wird geöffnet (siehe nächste Seite).

Nachträgliche Änderungen:

1. In der Tabelle (Datenbank) den

entspr. Datensatz anklicken

(oder mit Pfeiltasten auswählen ).

2. In der Eingabemaske (unten)

das gewünschte Feld anklicken

und ändern.

13

A 1. Umfang KG





Erläuterung

zur Eingabe

Boden - Umfang

Eingabe des Umfanges (Außenkante Rohbauwand).

Nach der letzten Längeneingabe, Return drücken.

Der Cursor springt in der Modul-Ebene auf “Decke“

Decke = 1

die Eingabemaske „Decke“ wird geöffnet.

(siehe nächste Seite)

Eingabe der Längen

über die rechte Maus-Taste.

Berechnungsformeln

Umfang

14

A 1. Decke KG

Decke




Die Flächen von BI (Boden innen) werden automatisch in

Flächen von DI (Decke innen) übernommen.

Boden Decke

Die Grundflächen von Boden und Decke sind häufig gleich

(Öffnungen werden separat in einem eigenen Modul erfasst).

Fläche vom Boden übernehmen

die 1 wird mit Return bestätigt.

Der Cursor springt auf weitere Teilfläche.

Ist die Grundfläche von Boden und Decke

nicht gleich, dann wird bei

Fläche vom Boden übernehmen = 0

eingegeben und die Teilflächen werden wie

im Modul „Boden“ beschrieben, ermittelt.

weitere Teilfläche = 0

Der Cursor springt in der Modul-Ebene

auf “Decke-Öffnungen“

In diesem Modul wird dann die Öffnung

des Treppenhauses erfasst

(siehe nächste Seite).

15

A 1. Decke-Öffnungen KG




Decke-Öffnungen = 1

die Eingabemaske „Decke-Öffnungen“ wird geöffnet.

Auswahl des Typ‘s mit der Pfeiltaste

(hier: Treppenraum).

dann Return drücken.

Anzahl 1 mit Return bestätigen.

Der Cursor springt auf Form.

Info: Die nebenstehende Treppenöffnung wird als

eine Rechteckflächen mit einem Rechteck-Zuschlag

eingegeben.

weiter wie unter Zuschlag/Abschlag beschrieben.

Nach Eingabe des Zuschlages

springt der Cursor auf „weitere Öffnung“

Eingabe = 0

Der Cursor springt in die Modul-Ebene

auf “Decke-Umfang“ (siehe nächste Seite)

Decke-Öffnungen

Decken-Öffnung (Treppenraum):

Für den Rohbau werden

alle Öffnungen gem.

VOB-Kriterien geprüft.

Für den Innenausbau

werden alle Öffnungen

bis auf die Schächte

geprüft.

16

A 1. Grundflächen Drucken

Decke-Umfang = 0

In die Tabelle klicken (egal wohin)

Rechte Maustaste

(ein Menüfenster wird geöffnet)

Drucken anklicken

Die Ergebnislisten werden angezeigt.




In die Tabelle klicken

(egal wohin)

Erläuterung


Ergebnislisten drucken


17

A 1. Ändern, nachträgl.




Übung


a)

anklicken,

1 eingeben

Schwarz hinterlegt bzw. weiße Schrift,

bedeutet, dass in diesen Modulen

Datensätze vorhanden sind.

a) das gewünschte Modul anklicken,

wo geändert werden soll (weißes Feld)

und Eingabe = 1

Eingabe-/ Änderungsmaske

Nachträgliches Ändern

Es wird automatisch ein

neuer Datensatz angelegt.

Der Cursor steht auf Form.

Der neu angelegte

leere Datensatz

wird automatisch gelöscht.

c)

anklicken,

ändern

b)

In die Datentabelle

klicken

Ändern vorhandener Datensätze:

b) In der Tabelle (Datenbank) den



d) In der Eingabemaske (unten)


und ändern.

Weitere Optionen:

Nach Anklicken der Tabelle und Betätigen

der rechten Maustaste.

18

B 1. Erdarb. eine Ebene

Geländehöhen

Geländehöhen an den

Gebäudeecken

(Oberkante Mutterboden)



Modul Erdarbeiten in einer Ebene G - 3

Aus dem Modul

„Grundflächen / Umfänge“

übernommene Werte.

Geländeschnitt

Der Bodenaushub der Fundamente

wird automatisch im Modul “ Fundamente“ ermittelt.

Die Ergebnisse können analog der Grundflächen/Umfänge über

die rechte Maus-Taste in der Datentabelle ausgedruckt werden

19

B 1. Erdarb. eine Ebene Drucken

Übernommene Grundfläche Boden (192,183 m2)

Übernommener Umfang Boden (58,360 m)



Modul Erdarbeiten in einer Ebene G - 3

Aus dem Modul

„Grundflächen / Umfänge“

übernommene Werte.

Arbeitsraumecken

immer

4 Stück a 90 Grad

(mathematisch) aufgrund

eines geschlossenen

Systems

(Kreis = 360 Grad)


20

B 2. Fund. Bodenplatte



Modul Fundamentierung O - 5

Bodenplatte

Hilfe:

Bodenplatte = 1

die Eingabemaske „Bodenplatte“ wird geöffnet.

Übernahme aus Grundflächen (Boden) = 1

Die im Modul „Grundflächen“ dieses Geschosses definierten

Bodenfläche BI (einschl. Öffnungsabzüge) einschl. des

Bodenumfanges wird übernommen.

Auswahl bzw. Bestätigung der voreingestellten Betongüte

Eingabe der Standard - Dicke = 15 cm

Eingabe des Überstandes UE = 10 cm

Bodenplatte tragend, Zuschlag/Abzug jeweils 0 mit bestätigen

Die übernommene Grundfläche sowie der Umfang wird

aufgrund des Überstandes automatisch vergrößert und

ist somit Bestandteil der Berechnung.

21

B 2. Fund. Unterbau




Unterbau

b) Position

auswählen

In der Modul-Ebene Unterbau können zur Bodenplatte Aufbauten (Schichten) unterhalb der

Bodenplatte definiert werden. Die maßgebliche Fläche hier ist die Netto-Fläche

zwischen den Fundamenten. Automatisch erstellt wird der in den Standardeinstellungen

hinterlegte Unterbau.

Festlegung des Unterbaus:

Netto-Fläche

Auswahl eines vordefinierten Aufbaus:

a) „Unterbau auswählen“

anklicken

b) Unterbau auswählen

a) „+“ – Button

anklicken

c) Übernehmen klicken

c) speichern

Über den Button „Unterbau auswählen“

wird das Fenster „Zuordnung Unterbau /

Unterbau“ eingeblendet

(Zuordnungen siehe Benutzerhandbuch).

22

B 2. Fund. Abweichung Unterbau

b) Position

auswählen

c) Basisform

auswählen




Unterbau

Abweichungen von den Unterbauten:

Im unteren Bereich des Fensters können Abweichungen zu der oben

ausgewählten Schicht des Unterbaus angelegt werden.

d) Anzahl

eingeben


anklicken

e) Abmessungen


Netto-Fläche nach

Berücksichtigung der

Abweichungen

f) speichern

Die Abweichungen vom Unterbau

können sowohl geometrischer als

auch qualitativer Art sein.

Zu jeder Abweichungsfläche

können ebenfalls geometrische

Zuschläge/Abzüge angelegt

werden.

23

B 2. Fund. Streifenf. Dok.

Legende:



Modul Fundamentierung 0 - 5

Streifenfundamente

Dokumentation

1. Fundament-relevante Informationen

werden in den Plan übertragen.

(Statik, etc.)

2. Die Fundament-Längen werden definiert.

(keine Überschneidungen)

3. Die Fundamente werden vermasst.

4. Der 1. Fundamenttyp wird farbig angelegt.

5. Die Fundamente werden nummeriert.

6. Eintragen in die Legende.

7. Der 2. Fundamenttyp wird farbig angelegt.

8. Die Fundamente werden nummeriert.


Alle weiteren Fundamente werden wie vor

farbig angelegt, nummeriert

und in die Legende eingetragen.

24

B 2. Fund. Streifenf. Typ.





Skizze:

Streifenfundament ohne Arbeitsraum

Typkatalog

Streifenfundament (ohne Arbeitsraum) = 1

der Typenkatalog „Streifenfundament

ohne Arbeitsraum“ wird geöffnet.

unter der Bodenplatte = 1

Die Fläche zwischen den Fundamenten

unterhalb der Bodenplatte wird automatisch ermittelt.

(Menge für Filterschicht, PE-Folie, etc.)

Auswahl SF und Eingabe der Abmessungen.


Höhe-Unterbau hU = 20

Fundament-Unterbau = 1 (= Sauberkeitsschicht)

Dicke Sauberkeitsschicht = 5

Berechnung =

Der Typ 1 ist angelegt und es öffnet sich die Berechnung.

25

B 2. Fund. Streifenf. Berech.

Berechnung

Schnelle Eingabe:





Vergebene

Positions-Nr.

Längenberechnungs-Formeln

(rechte Maus-Taste)

Alle Längen unter einer

Positions-Nr. erfasst.

Eingabe der Einzellänge = 9,99 m

Weiteres Fundament (des gleichen Typs) = 1

Dadurch erhält jedes Fundament eine eigene

Pos.-Nr., wenn dies nicht erwünscht ist, können

auch alle Längen eines Typs direkt in einer Pos.

erfasst werden (siehe „Schnelle Eingabe“)

Einen weiteren Fundamenttyp anlegen = 1

(in dem Typkatalog kann ein weiterer Fundamenttyp

angelegt werden, dem dann unter der Berechnung

erneut Einzellängen zugewiesen werden).

Alle weiteren Fundamente können wie vor beschrieben

erfasst werden.

26

B 2. Ändern, nachträgl.




Übung

Nachträgliches Ändern der Berechnung

a)

anklicken




Nachträgliches Ändern des Fundament-Typs

Typ-Button

anklicken


a)

anklicken




Ändern vorhandener Datensätze:

b) In der Tabelle (Datenbank) den



c) In der Eingabemaske (unten)


und ändern.

Nach Änderung des Typs im

unteren Bereich werden

automatisch die Berechnungen

des Typs aktualisiert.

27

A 1 Modul kopieren



Modul Modul kopieren

Das Modul „Grundflächen/Umfänge“ vom „01_KG“ ins „03_OG1“ kopieren

Modul kopieren: Modul einfügen:

rechte Maus-Taste

In der Hierarchie auf dem Geschoss „01_KG“ stehend

wählen Sie mit der linken Maus-Taste unter

„Bearbeitungsstand“ das Modul „Grundflächen“ aus.

Mit der rechten Maus-Taste öffnen Sie ein Menü

In dem Sie „Modul kopieren“ auswählen.

(alle Daten des Moduls „Grundflächen/Umfänge“ aus dem

Geschoss „01_KG“ sind in den Zwischenspeicher

kopiert worden)

rechte Maus-Taste

In der Hierarchie auf das Geschoss „03_OG1“ klicken

Unter „Bearbeitungsstand“ über die rechte-Maustaste

„Modul einfügen“ auswählen.

(alle Daten des Moduls „Grundflächen/Umfänge“ aus dem

Geschoss „01_KG“ sind nun ins Geschoss „03_OG1“

kopiert worden)

Alle Daten wurden jetzt kopiert. Nun können im Geschoss

„03_OG1“ Änderungen durchgeführt werden

(z.B. Änderung der Öffnungen).

Module bitte nur kopieren, wenn der Zeitaufwand von Änderungen geringer ist als der Zeitaufwand einer kompletten Neueingabe.

28

A 2. Wandermittl. Vo_Wände Dok.



Modul Wandermittlung O - 6

Dokumentation: Wandermittlung (Geschoss „02_OG1“)

Legende:

Dokumentation

1. Wand-relevante Informationen werden

in den Plan (1:100) übertragen.

(Statik, Schallschutz etc.)

2. Die Wand-Längen werden definiert.

(keine Überschneidungen)

3. Die Wände werden vermasst.

4. Der 1. Wandtyp wird farbig angelegt.

(Außenwände)

5. Die Wände werden nummeriert.


(mit Anzahl der Wände)

7. Der 2. Wandtyp wird farbig angelegt.

8. Die Wände werden nummeriert.


(mit Anzahl der Wände)

Alle weiteren Wände werden wie vor

farbig angelegt, nummeriert

und in die Legende eingetragen.

29

A 2. Wandermittl. Vo_Wände Wandhöhe




Vorherrschende Wandhöhe des Geschosses sowie die Höhe des Fußbodenaufbaus

Vorschlag gem.

Voreinstellungen

Nachträgliche Änderung:

Die Eingaben stellen nicht nur die Grundlage für die

Wandermittlung sondern auch gleichzeitig die

Grundlage für andere Module wie

- Stützen

- Raumbücher Innenausbau

Bei den Wandberechnung wird die Wandhöhe

automatisch vorgeschlagen (kann aber auch individuell

geändert werden).

Alle raumhohen Wände dieses Geschosses werden

automatisch auf die neue Wandhöhe geändert.

Gleichzeitig werden auch alle raumhohen Qualitäten

des Innenausbaus, die sich auf die bisherige Höhe

bezogen haben, automatisch geändert.

30

A 2. Wandermittl. Vo_Wände Typ

Typkatalog

Wand-Position





Mit der F10-Taste können die Auswahl-Datenbanken

z.B. Material geändert bzw. erweitert werden.

Die Auswahl der Rohdichte, Festigkeit und

Mörtelgruppe ist für das Anlegen eines Typs nicht

zwingend erforderlich.

Auswahl Wandtyp = WA1

(Durch den Wand-Typ wird die weitere

Oberflächen-Behandlung für den Innenausbau

festgelegt).

Die Weiterleitung an den Innenausbau siehe

nebenstehende Tabelle.

Nutzung = A (=Allgemein)

(Durch die Nutzung können gleiche Wandtypen

differenziert werden)

Auswahl der Art = M (=Mauerwerk)

Auswahl des Materials = L (=LZ)

Dicke = 30 cm

Rohdichte = 0,8 kN/m3

Festigkeit = 8 N/mm2

Mörtelgruppe = IIA

Bei den Wandtypen werden im

Hintergrund feste Wand-

Positionen hinterlegt

(siehe hierzu die nächste Seite)

Bei Betonwände erfolgt diese

nicht sichtbar im Hintergrund.

(keine Wand-Pos. ersichtlich)

31

A 2. Wandermittl. Vo_WändeBerech.




1. Es wurde eine fest hinterlegte Wand-Position gefunden (Mauerwerk- und Trockenbau-Position)

Automatisch hinterlegte feste

Wand-Position aufgrund des Wandtyps.

2. Es wurde keine fest hinterlegte Wand-Position gefunden

Wand-Position

auswählen/ ergänzen

Bei Ergänzungen hier die

F10-Taste drücken, um

eine neue Wand-Pos.

anzulegen (siehe rechts)

Einheit entsprechend

Standardeinstellung VOB Mauerwerk.

Wenn Sie keine feste Wand-Pos. dem Wandtyp hinterlegen,

wird die Menge der Wand trotzdem mit einer freien Wand-

Position in der Zusammenstellung ausgegeben und zwar z.B.

im Titel „Mauerwerk ohne Positions-Zuordnung“.

Anlegen einer neuen Wand-Position

Neue Wand-Position

32

A 2. Wandermittl. Vo_WändeBerech.

Berechnung




Abzug von Innentüren bei Innenwänden

Die Höhe des Fußbodenaufbau

wird automatisch vorgeschlagen

Berechnung aufrufbar über

F12 bzw. rechte Maus-Taste

Lichte Höhe der Tür

+ Höhe Fußbodenaufbau

= Rohbauöffnungsmaß

wichtige Info:

Eingabe Länge = 10,39

Eingabe Höhe = 2,625

(Diese Höhe bleibt so lange für die weiteren

Längen gespeichert, bis sie geändert wird).

Die Anzahl der eingegebenen Länge wird

immer mit 1 vorbelegt.

Bei eingegebenen Wänden kann im nachhinein

durch anklicken mit der Maus die Höhe

bzw. Anzahl geändert werden.

Um die Eingabe von Längen zu beenden, muss

das Eingabefeld Länge leer bestätigt werden.


(hier werden geometrisch Zuschläge bzw. Abzüge

eingeben und VOB-Abzüge z.B. Innentüren

erfasst).

Öffnungen in Außenwänden (z.B. Fenster/Haustüren)

werden hier nicht unter Abzüge eingegeben.

Die Fenster/Haustüren werden im Modul „Fenster“ erfasst

und später die VOB-geprüften Öffnungen beim Druck der

Wandermittlung übernommen (übertragen).

33

A 2. Wandermittl. Drucken 1







Öffnungsabzüge in Außenwänden

Ergebnislisten drucken (direkt nach der Eingabe)

Die Öffnungen aus der Fensterliste

„Fenster-Rohbau“ müssen später

aus der rechten Anzeige in die linken

Abfragen nachgetragen werden.


bestätigen





Öffnungsabzüge aus Fensterliste

(Bitte geben Sie hier die Gesamtsumme

der Abzüge für den jeweiligen Außenwandtyp

aus der Ergebnisliste

„Fenster-Rohbau“ ein.

Da das Modul „Fenster“ noch nicht

bearbeitet wurde, ist die rechte Anzeige

der Öffnungsabzüge noch nicht gefüllt).

„Fertig“ bestätigen

Ergebnisliste Wandermittlung

34

A 2. Wandermittl. Drucken 2

Wände

anklicken

anklicken




Ergebnislisten drucken (nachträglich)

anklicken

Die Zusammenstellung Wände/Innenausbau

sollte erst ausgedruckt werden, wenn die

Fensterabzüge bei der Wandermittlung

eingegeben worden sind und das Modul

„Wandzusammenstellung für den

Innenausbau“ bearbeitet wurde.

Mauerwerk-

Überdeckung,

Nischenfläche

und

Sockelabzüge

aufgrund der

Innentür-Abzüge

Das Modul „Wände“ verlassen.

In der Menüleiste den Button

„Drucken“ anklicken

Das Modul „Wände“ anklicken

Ergebnisliste auswählen

Druck-Button anklicken

Diese Legende kann

auf die Dokumentation geklebt

werden.

Türliste

aufgrund

der

Innentür-

Abzüge

35

A 2.1 Wandzus.st. Vo_WändeIn.ausb.

a) Auswahl der Elemente mit 1

b) Vorherrschende Wandstärke = 30

c) Wandtyp 2

vorherrschende Wandhöhe

Anzahl der Wandstöße = 4

Die weiteren Innenwandtypen dito.

a

Die Leibungen aus dem Modul „Fenster“, die

Innentür-Nischen sowie die Sockel-Abzüge durch

Innentüren breiter als 1,0 m wurden automatisch

übernommen und können manuell ergänzt werden.

Die Elemente Korrektur Wandgrundfläche

Boden/Decke sind zur Korrektur der Boden- bzw.

Deckenflächenabzüge aufgrund der Wände da.

(hier nicht benötigt)



Modul Wandzusammenstellung für den Innenausbau O - 6

Wandstöße Außenwände:

Ein geschlossenes System

hat immer 4 Ecke a 90 Grad

(alle weiteren Ecken heben sich auf)

Wandstöße Innenwände:

c

b

36

A 2.2 Innentüren Vo_Wände Zuordnung

Türöffnungen aus dem Modul Wände:

Die obere Tabelle beinhaltet alle für dieses Geschoß

im Modul Wände eingegebenen Türöffnungen.

Zuordnung Innentüren zu den Türöffnungen:

2) Innentür

auswählen

Im unteren Bereich werden den Türöffnungen

Innentüren zugeordnet.

4) speichern

Löschen einer Innentür:



Modul Innentüren O - 24

1) „+“ - Button

anklicken

3) Anzahl


„-“ - Button

anklicken

Ergebnisfeld:

Zur Kontrolle werden im Ergebnisfeld die Anzahl der

Türöffnungen und der zugeordneten Innentüren

gegenübergestellt.

Optische Kontrolle:

Zur optischen Kontrolle

wird für die einzelnen

Türöffnungen dargestellt,

ob die Anzahl der Türöffnungen

mit der Anzahl

der zugeordneten Türen

übereinstimmt.

Die Anzahl der Türöffnungen und der

zugeordneten Innentüren stimmt überein.

Es wurden mehr Innentüren zugeordnet

als Türöffnungen vorhanden sind.

Es wurden weniger Innentüren zugeordnet

als Türöffnungen vorhanden sind.

37

A 2.3 Innentüren Vo_WändeDrucken

Ausdrucken der Ergebnislisten:

Drucker-Symbol

anklicken

Zum Ausdrucken der Ergebnisliste das Drucker-

Symbol abklicken.

Beenden des Moduls Innentüren:

Tür-Symbol

anklicken

Zum Beenden des Moduls das Tür-Symbol abklicken.



Modul Innentüren O - 24

Ergebnisliste:

38

A 3 Fenster Vo_Wände Voreinst. - Dok.

Voreinstellungen:

Dokumentation:



Modul Fenster O - 10

Voreinstellungen bestätigen

(Diese Voreinstellungen betreffen die Elemente,

die üblicherweise bei allen Fenstern gleich sind

und in den Vorbemerkungen des Fenster-LV‘s

aufgeführt werden).

Durch die Eingabe (siehe nächste Seiten)

werden vorläufige Nr. vergeben, die in der

Dokumentation an die entsprechenden Fenster

notiert werden (siehe unten links ).

Es können alle Fenster/Eingangstüren-Materialien

(Kunststoff, Holz, Alu, ...) durcheinander eingegeben.

Die entgültigen Fenster Pos.-Nr. werden später durch

den Druck der Ergebnislisten erzeugt und an die

vorläufigen Nr. in der Dokumentation geschrieben.

39

A 3 Fenster Vo_Wände Eingabe

Eingabemaske:

Anzahl = 1

Wandmaterial = L (= LZ)

Wanddicke = 30




Wandanschluss = V (= VO (Vollwärmeschutzsystem))

Fensterform = R (= Rechteck)

Abmessungen: 0,76 1,385

Rahmenmaterial = K (=Kunststoff)

Teilung Fenster (FOU) = 100

Öffnungsart = D (=DK)

Rollladen = 1 (=ja)

Fensterbank außen = 1 (=ja)

Fensterbank innen = 0 (=nein) hier: da innen gefliest

Wandanschluss:

Fensterformen:

Öffnungsart:

40


Besonderheiten:




Vorläufige Nummer:

Besonderheiten = (= nein)

Besonderheiten wären:

- Änderungen der Fenster-Materialien aus den

Voreinstellungen

- geschossübergreifende Fenster

- Kopplungen

- Absturzsicherung

Vorläufige Nummer bestätigen und

in der Dokumentation notieren (siehe Dokumentation).

weiteres Element = 1 (= ja, weiteres Fenster eingeben)

Die weiteren Fenster-Elemente wie vor beschrieben eingeben.

Zum Schluss weiteres Element = 0

Verlassen des Moduls

41





Um nicht bei jedem Fenster alle Eingabe erneut auswählen zu müssen, kann eine „Eingabewiederholung“ aktivieren werden.

Im Modul „Fenster“ bei

„Voreinstellungen Fenster“:

auswählen

Voreinstellungen für Eingabewiederholungen:

anhaken

Tipp zur schnelleren Eingabe

Im Modul „Fenster“ bei der Eingabe:

auswählen

Auswahl der Voreinstellungen für die

Eingabewiederholungen

Auswahl und Festlegung von Eingaben die für

alle/die meisten Elemente gilt.

Auf neuen Datensatz anwenden = anhaken

(Bitte entfernen Sie den Haken wieder, wenn Sie alle

Elemente im Modul „Fenster“ eingegeben haben)

Bestätigung der Eingaben

Bestätigung der Meldung

(Meldung erscheint vor dem Anlegen eines

neuen es Datensatzes)

Meldung:

42

A 3 Fenster Drucken

Auf der Geschoss-Ebene:




anklicken

Rohbauabzüge gem. VOB für den

jeweiligen Außen-Wandtyp.




Das Modul „Fenster“ anklicken


z.B. - Rohbau (Abzüge für die

Wandermittlung)

- Fensterbänke innen

- Innenputz / Maler

- Absturzsicherungen

43


Auf der Gebäude-Ebene:




anklicken


Rohbauabzüge gem. VOB für

die jeweilige Fassade.



Das Modul „Fenster“ anklicken


z.B. - Leistungsverzeichnis

- Rolläden

- Fensterbänke außen

- Vollwärmeschutz-Fassade

44


Beim ersten Drucken

der Fenster-Ergebnislisten sowie

bei jeder Änderung der Eingaben

erscheint vor dem Drucken

folgende Meldung (siehe links):

Dieser Meldung erscheint aber spätestens

im Modul „Zusammenstellung/Datenexport“

beim „Zusammenstellen“.




Das Programm sortiert / positioniert die eingegebenen

Fenster / Türen neu.

Das bedeutet, dass bisherige vorgewählte Nummern

bzw. Positions-Nummern nicht mehr gültig sind.

Diesen Weg ist bei dem ersten Druck immer zu wählen.

Erst wenn Sie die Positionierung in die Pläne bzw.

Systemskizzen übertragen haben und Änderungen sich auf

die Positionierung auswirken würden, dann bitte den

2. Weg wählen (Nein).


Das Programm möchte die

Fenster / Türen neu sortieren

und entsprechend neu

positionieren. Sie haben jedoch

die Möglichkeit, die erneute

Positionierung zu unterbinden.

Die Positionierung bleibt erhalten. Neu eingegebene

oder sich durch Änderungen neu ergebene Fenster / Türen

werden im Leistungsverzeichnis hinten angefügt.

Dies macht Sinn, wenn Sie die Positionierung schon in

Ihre weitere Bearbeitung übernommen haben und

nachträgliche Änderungen durchgeführt wurden.

45

A 4 Vo_Wände Unterzüge Typ

Typkatalog



Modul Stützen / Unterzüge / Balken O - 8

Das Anlegen von Stützen-Typen erfolgt analog.


hier z.B. die Unterzugermittlung

Bereich = I (=Innen)

Auswahl des Material = B (=Beton)

Art = C20/25 bestätigen

Die Erfassung von Stützen- und Unterzügen/Balken-Typen

erfolgt analog der Wände geschossweise..

Lage = RUZ (=Randunterzug)

Abmessungen = 30 5 0

(d = 0 cm = keine Schalung im Bereich

der Decke)

Weiterbearbeitung = 0

(0 = keine Weiterleitung der Fläche

an den Innenausbau, z.B. wenn die Wand

aus der Wandermittlung durchgerechnet wurde).

46

A 4 Unterzüge Vo_Wände Berechnung

Berechnung




Die Berechnung von Stützen erfolgt analog.

Dort werden Stützenhöhen abgefragt.

Eingabe der Einzellängen = 0,76+1,26 ...

(empfohlene Einzellänge = Rohbaumaß)

Auflager enthalten = 0

Summe Auflagerlänge = 6,0

(Die Auflagerlänge wird automatisch zu den

erfassten Einzellängen addiert)

Alle weiteren Unterzüge / Balken können wie vor

beschrieben erfasst werden.

Weiterer Unterzug zu dieses

Typs erfassen?

Weiterer (neuen) Unterzugtyp

anlegen?

47

A 4 Unterzüge Drucken






anklicken



Drucken“ anklicken

Das Modul „Unterzüge/Balken“

anklicken

Alle Ergebnislisten auswählen

Zusammenstellung für den

Innenausbau:

48

B 4 Decken




Modul Decken O - 9

Deckenplatte = 1

die Eingabemaske „Deckenplatte“ wird geöffnet

Übernahme aus Grundflächen (Decke) = 1

Die im Modul Grundflächen dieses Geschosses definierten

Deckenfläche DI und DA (einschl. Öffnungsabzüge)

sowie der Deckenumfang wird übernommen.

Auswahl bzw. Bestätigung der voreingestellten Decken-Art


Eingabe der Standard – Dicke = 16 cm

Eingabe des Überstandes UE / Einzuges EI = 0 cm

Zuschlag / Abzug = 0

weitere Decken-Arten:

Halb-Fertigteil-Decke (z.B. Filigran)

Fertigteil-Decke

49

B 4 Randausbildung




Randausbildung = 1

die Eingabemaske „Randausbildung“ wird geöffnet

Auswahl einer Decken-Typ-Nr. (Randausbildung zu welcher Decke?)

Auswahl bzw. Bestätigung der voreingestellten Randausbildung

Übernahme aus Grundflächen (Decke-Umfang) = 1

Eingabe evtl. zusätzlicher Längen (Korrektur)

übernommener Umfang

50

B 4 Öffnungsschalung




Öffnungsschalung = 1

die Eingabemaske „Öffnungsschalung“ wird geöffnet

Auswahl einer Decken-Typ-Nr. (Öffnungsschalung zu welcher Decke?)

Auswahl bzw. Bestätigung der voreingestellten Öffnungsschalung

Eingabe des Öffnungsumfangs 4,384+2,26+4,384+2,26

Weiterbearbeitung an den Innenausbau = 0 (keine)

Treppenloch:

wenn Weiterbearbeitung (1 oder 2)

dann Frage nach Weiterleitung als

51

B 4 Decken Drucken







Modul Decken O -9

Bestätigen mit

(hier kann die Grundfläche der Wände

und Unterzüge korrigiert werden, die von der unteren

Deckenfläche abgezogen werden)

Die Ergebnisliste wird angezeigt.







Untere Schalung - Massivdecke

52

A 7 RI Grundsätzliches

Gesamt

= 100 %

Alle Mengen der Raumelemente (Decken-,

Boden-, Wandflächen, Sockellängen)

werden in der Gesamtmenge (100%) erfasst,

z.B. auch die Flächen und Umfänge (Sockel)

von Stützen sowie Leibungsflächen, soweit

VOB relevant.

Diese Mengen sind in den entsprechenden

Modulen 1-4 bereits ermittelt worden und

werden automatisch in den Ausbau

übernommen.

Beispiel: Boden-Oberfläche

Gesamt Bodenfläche netto (100%)



Modul Raumbücher innen 0 - 13

Grundsätzliches

_

Besonderes

Zu ermitteln sind

nur noch die

Mengen der

Raumelemente,

die vom

Standard

abweichen,

gegebenenfalls

auch die von

Stützen und

Leibungen etc.

Vom definierten

Standard

abweichende

Qualitäten

Granit Bianco Sardo

Fliesen -Bad

Fliesen -WC

PVC -Küche

=

Rest (Standard)

Die 100% Gesamtmengen

abzüglich der vom Standard

abweichenden Mengen

ergeben die Mengen des

vordefinierten Standards

(Rest) hier weiße Räume.

Rest = definierter Standard

Teppich –Velours (Standard)

53

A 7 RI Dok.

Dokumentationen:



Modul Raumbücher innen O - 13

Decke – Untergrund Decke – Oberfläche Boden – Untergrund Boden – Belag

Farbiges übertragen der Materialien in herunterkopierte

Grundrisse. Getrennt nach Decke, Boden und Wand

jeweils Untergrund und Oberfläche und Anfertigung einer

entsprechenden Legende.

Wir empfehlen das jeweilige Material, das am

meisten vorkommt farblos zu dokumentieren und

als Standard zu definieren.

Wand – Untergrund Wand – Oberfläche

54

A 7 RI Standard

Festlegung des Standards

Festgelegte Standards

können in Ur- bzw.

Projekt-Bibliotheken

gespeichert werden.



Modul Raumbücher innen O -13

100 % - Mengen aus dem Rohbau

= Gesamt

Nachweis, wie die aktuelle 100 % - Fläche entstanden ist.

hier: Bodenfläche aus Modul „Grundfläche“ abzgl. der Wandgrundflächen

zzgl. der Türnischen = Gesamtfläche

Solange noch keine

besonderen (vom Standard

abweichenden) Qualitäten in

Raumbüchern ermittelt

worden sind, ist

Gesamt = Rest (Standard)

Alle Räume sind gem. des

Standards ausgestattet.

55

A 7 RI Standard

Auswahl der Standard-Qualität

Dokumentation Typenübersicht

In den nicht farblich angelegten Räumen

braucht nichts erfasst zu werden

(komplett im Standard liegend).



Modul Raumbücher innen O -13

Vom Programm

vordefinierte

Raumtypen

Auswahl der Qualität aus dem Katalog

Tipp: Durch die Eingabe von z.B. 023 befindet man sich

im Katalog automatisch im Bereich des Gewerkes

„023 Fliesen- und Plattenarbeiten“

Über die „F10“-Taste kann der jeweilige Katalog

aufgerufen und bearbeitet werden.

Aufgrund des festgelegten Standards kann

man nun in einer „Typenübersicht“ die

Raumtypen farblich dokumentieren, in

denen etwas vom gewählten Standard

abweicht bzw. raumspezifische

Elemente gerechnet werden müssen.

Gemäß dieser Typenübersicht können Sie

nun die Raumtypen nacheinander

abarbeiten.

Raumspezifische Elemente sind Elemente

wie z.B. Treppengeländer, Anschlussfugen,

Abdichtungen, Fliesenspiegel, usw.

56

A 7 RI BA

Anlegen eines Raumtyps (hier z.B. Bad)

abweichende

Raumelemente

Um zwischen den erfassten

Raumtypen zu wechseln

können Sie den

Datenbanknavigator

benutzen oder in die obige

Datentabelle klicken.




definierter

Geschoss-

Standard

Die Punkte „Kopieren“ und

„Löschen“ werden gesondert

erläutert.

Auswahl des Raumtyps „BA“ (BAD)

Eingabe der Anzahl dieses Raumtyps = 1

mit der Maus anklicken

um eine Raumbezeichnung aus dem Plan

einzugeben z.B. „Bad Wohnung 3“.

Auswahl der Raumelemente, die vom

definierten Standard abweichen.

hier z.B. : Decke - Oberfläche

Boden – Belag

Sockel

Wand - Untergrund

Wand – Oberfläche

Die Raumspezifischen Elemente

(Vorwandinst., Sanitärobjekte, Abdichtung, usw.)

sind bei diesem ausgewählten Raumtyp

automatisch mit angehakt und können nicht

vergessen werden.

Die unter „Besondere Elemente“ ermittelten

Mengen werden nicht von den 100% abgezogen.

Sie werden losgelöst von der Gesamtmengenbetrachtung

gesondert ermittelt und ausgeben

(z.B. Bodeneinläufe, usw.).

Die ausgewählten Elemente können nun durch

„Weiter“ nacheinander bearbeitet werden.

Info: Durch das spätere Entfernen einzelner Haken

werden keine Daten gelöscht. Sie können

dadurch sehr schnell Änderungen bestimmter

Elemente durchführen.

57

A 7 RI BA-Grunddaten




Grunddaten des Raumes (z. B. BAD) Grundriss BAD

Erfassung der

Grundfläche des Raumes

Erfassung des Umfanges

des Raumes

Erfassung der Raumhöhe

des Raumes

Es werden hier nur die Raumparameter abgefragt, die für die Ermittlung der

zuvor ausgewählten Raumelemente benötigt werden.

Die hier einmalig eingegebenen Werte fließen zum Teil

mehrfach in die nachfolgenden Berechnungen ein.

Auswahl Fläche (Rechteck: 2,70/2,155)

mit Abzug (Rechteck: 0,60/0,30)

Umfang (2,70+2,155+2,70+2,155)

Raumhöhe (2,625) OKRF - UKRD

Geschoss-Wandhöhe

wird automatisch

vorgeschlagen

Höhe-Fußbodenaufbau (0,10)

Danach mit „Weiter“ bestätigen

58

A 7 RI BA-DO




Raumelement (z. B. Decke – Oberfläche im BAD)

Übernahme der Fläche

aus den Grunddaten = 1 (=ja)

Auswahl Material

Bei den folgenden Abfragen mit „Return“ bestätigen.

Danach „Weiter“ bestätigen, um zum nächsten

Raumelement zu gelangen.

Material abweichend

vom definierten

Geschoss-Standard

Falls eine Übernahme der

Grundfläche aus den Grunddaten

nicht gewünscht ist, dann geben

Sie bitte eine „0“ ein.

Danach können Sie die

entsprechende Fläche hier neu

definieren.

Grundriss BAD

Auf diese Art und Weise sind Sie

in der Lage in jeden Raum

Decken-Untergründe bzw.

Decken-Oberflächen

abweichenden vom definierten

Standard zu erfassen.

Die Erfassung von Boden-Untergründen bzw. Boden-Oberfläche

ist analog.

Dort ist nur darauf zu achten, dass evtl. die Türnische als

Zuschlag zur Hauptfläche definiert werden muss.

59

A 7 RI BA-SO




Raumelement (z. B. Sockel im BAD) Grundriss BAD

Übernahme des Umfanges

aus den Grunddaten = 1 (=ja)

Bestätigen Material „Raumumfang bei Wandfliesen“

Abzüge VOB = 0 (da Türbreite < 1,00 m)

Die folgenden Abfragen mit „Return“ bestätigen.

Danach „Weiter“ bestätigen, um zum nächsten

Raumelement zu gelangen.




Das Material „Raumumfang bei Wandfliesen“ wird

nur in Feuchträumen (BAD, WC, FR)

vom Programm automatisch vorgeschlagen.

60

A 7 RI BA-WU



Modul Raumbücher innen 0 - 20

Raumelement (z. B. Wand-Untergrund im BAD) Grundriss BAD

Trockenbauflächen (grün)




Zulage-Pos. für

imprägnieren von

Trockenbauwänden in

Feuchträumen

Raumhoch = 2,625 m

Da Trockenbauwände aus dem Modul „Wandermittlung“

keine Flächen an den Wand-Untergrund übergeben, wird

die Zulage-Pos.-Fläche nicht mit den 100% verrechnet.

Mauerwerk-/ Betonwandflächen (rot)

61

A 7 RI BA-WO




Raumelement (z. B. Wand-Oberfläche im BAD) Grundriss BAD

Teilwandfläche Fliesen



abweichende Materialien

VOB-Abzug (hier auch < 2,50 m²)

Fliesenhöhe = 2,18 m

Weitere Teilwandfläche

Tapete mit Anstrich oberhalb der Fliesen

Rest-Höhe = 0,345 m

62

A 7 RI BA-RE

Raumspezifische Element (z. B. BAD)

Bitte bearbeiten Sie die Elemente

von oben nach unten

nacheinander ab.

Beispiel Vorwandinstallation

Sie brauchen häufig nur noch die

jeweilige Qualität auszuwählen.




Beispiel Sanitärobjekte/Einbauteile

Beispiel Dichtband

Auswahl Objekt und Lage

im Raum

Alle Mengen automatisch

berechnet.

63

A 7 RI neuer Raum

Nach der Erfassung des Raumes

Typenübersicht




BA 1

Neues Raumbuch eingeben

Ein weiterer Raum kann

definiert werden.

Nach der Fertigstellung eines Raumes wird die vom

Programm vergeben Typbezeichnung/-nummer in den

entsprechenden Raum der Typenübersicht eingetragen.

64

A 7 RI TR




Anlegen eines Raumtyps (hier z.B. eines Treppenraumes)

abweichende

Raumelemente

Um zwischen den erfassten

Raumtypen zu wechseln

können Sie den

Datenbanknavigator

benutzen oder in die obige

Datentabelle klicken.

definierter

Geschoss-

Standard

Die Punkte „Kopieren“ und

„Löschen“ werden gesondert

erläutert.

Auswahl des Raumtyps TR

Eingabe der Anzahl dieses Raumtyps = 1

mit der Maus anklicken

um eine Raumbezeichnung aus dem Plan

einzugeben z.B. „Treppenhaus“.

Auswahl der Raumelemente, die vom

definierten Standard abweichen.

hier z.B. : Boden – Untergrund

Boden – Belag

Sockel

Wand – Oberfläche

Die Raumspezifischen Elemente

(Zwischenpodest, Geländer, Treppensockel, usw.)

sind bei diesem ausgewählten Raumtyp

automatisch mit angehakt und können nicht

vergessen werden.

Die unter Besondere Elemente ermittelten Mengen

gehen nicht in die 100% ein. Sie werden lösgelöst

von der Gesamtmengenbetrachtung gesondert

ermittelt und ausgeben (z.B. Bodeneinläufe, usw.).

Die ausgewählten Elemente können nun durch

durch „Weiter“ nacheinander bearbeitet werden.

Info: Durch das spätere Entfernen einzelner Haken

werden keine Daten gelöscht. Sie können

dadurch sehr schnell Änderungen bestimmter

Elemente durchführen.

65

A 7 RI TR-BU




Raumelement (z. B. Boden – Untergrund im Treppenraum)

a) Auswahl Material (rot) und Flächeneingabe

a




b) Unter Zuschlag/Abzug Eingabe der Türnischen

b

Grundriss Treppenraum

Auf dieser Art und Weise sind Sie in

der Lage in jeden Raum Deckenund

Bodenflächen abweichenden

vom definierten Standard zu

berechnen.

66

A 7 RI TR-SO




Raumelement (z. B. Sockel im Treppenraum)

a) Eingabe des Raumumfanges

Eingabe des kompletten

Raumumfanges

b) Auswahl Material (rot)

a

b

c

d

b




automatisch

ermittelter entfallender

Sockel im

Treppenloch (grün)

c) Eingabe der Teilsockellänge (rot)

Aufgrund der Hasenbein-Methode ist auch

im Bereich des Treppenloches ein Sockel von

den Wänden übergeben worden, der hier

automatisch beim Treppenraumbuch als

entfallender Sockel herausgerechnet wird.


d) Eingabe von Türbreiten

> 1,00 m

67

A 7 RI TR-WO




Raumelement (z. B. Wand-Oberfläche im Treppenraum)

a

Eingabe der Fläche

c

b

d

e

a

b

Zuschlag/Abzug (z.B. Fensteröffnung > 2,5 m2)

Sonstiges: z.B. Leibungen

d




Eingabe aller Leibungen

auch bei Öffnungen 2,5 m²)

e) Eingabe der Leibungslängen

68

a

A 7 RI TR-TYP




Raumspezifische Element (z. B. Treppenraum Typauswahl)

a) Auswahl des Treppentyps

b) Auswahl des Wandanschlusses

c) Notwendige Treppendaten eingeben

b

Aufgrund dieser Eingaben sind viele der nachfolgenden

raumspezifischen Elemente bereits exakt errechnet

worden (wie z.B. Treppensockel, Geländerlängen, usw.) es

müssen nur noch Qualitäten zugewiesen werden.

c

2-läufig gegenläufig mit

Zwischenpodest und

einseitigen Wandanschluss


Alle nachfolgenden Elemente

haben mit der Methodik

„Gesamt – Besonderes = Rest“

nichts mehr zu tun.

69

A 7 RI TR-RE




Raumspezifische Element (z. B. Treppenraum)

a

b

c

Bitte bearbeiten Sie die Elemente

von oben nach unten


Automatische Berechnung

aufgrund des Treppentyps.

Sie brauchen nur noch die

jeweilige Qualität auszuwählen.

b) Beispiel Treppengeländer/Handlauf

a) Beispiel Treppensockel

c) Beispiel Anschlussfugen

Werte wurden von der

Sockelermittlung übernommen.

70

A 7 RI neuer Raum

Nach der Erfassung des Raumes

Typenübersicht




TR 1

BA 1

Neues Raumbuch eingeben

Ein weiterer Raum kann

definiert werden.

Nach der Fertigstellung eines Raumes wird die vom

Programm vergeben Typbezeichnung/-nummer in den

entsprechenden Raum der Typenübersicht eingetragen.

71

A 7 RI kopieren




Übung

Neuen Raum anlegen (z.B. TR 2)

a

b

c

Grundsätzliches:

Es werden keine Räume kopiert, sondern die

Raumdaten. Dadurch ist es vorab erforderlich,

einen neuen Raum anzulegen in den dann die

Raumdaten eines anderen Raumes kopiert werden

können.

Raumbuch kopieren

Kopieren

d

Gebäude

a) neuen Raumtyp anlegen (z. B. TR 2)

b) Anzahl = 1 eingeben

c) „Kopieren“ anklicken

d) Auswahl des Raumes aus dem

die Raumdaten in den neuen

Raumtyp kopiert werden sollen.

Geschoss Raumtyp/-Nr.

Sie können nur die Daten von gleichen Raumtypen kopieren.

z.B. Daten aus einem TR in einen anderen TR.

72

A 7 RI Löschen /Ändern, nachträgl.

Löschen




Übung

Raum auswählen

z.B. TR2

Löschen / Nachträgliches Ändern

Raumdaten

werden angezeigt

4 Möglichkeiten beim „Löschen“

1. Einzelnes Raumelement löschen

durch Anhaken des entsprechenden

Raumelementes und bestätigen

„Raumelemente löschen“

2. Grunddaten des Raumes löschen

durch bestätigen „Grunddaten löschen“

3. Raumbuch-Daten löschen

durch bestätigen „Raumbuch-Daten löschen“.

Alle Daten des Raumes werden gelöscht

bis auf den Raumtyp selbst.

4. Raumbuch komplett löschen

Auswahl von Raumelementen

In dieser Spalte wird

angezeigt wo Daten

erfasst worden sind.

a

In dieser Spalte

werden die Elemente

ausgewählt in denen

eine Bearbeitung

stattfinden soll.

a) Um nur zu bestimmten Raumelemente des

Raumes zu gelangen, entfernen Sie alle

anderen Haken und klicken auf „Weiter“.

hier z.B. Boden-Belag

Durch das Entfernen von Haken werden

keine dort erfassten Daten gelöscht

(siehe Spalte mit schwarzen Kreuzen).

73

A 7 RI Ändern, nachträgl.




Übung

Raumelement z. B. Boden – Oberfläche (Belag)

b

Auswahl

Datensatz


Rechte

Maustaste

Daten

werden

angezeigt

Alle Daten können geändert werden

(Material, Flächengeometrie, Abmessungen, usw.)

b) Neuen Datensatz erfassen

Löschen des

ausgewählten

Datensatzes

Nachträglich


Das Programm legt generell bei jedem

Raumelement einen neuen Datensatz an,

der durch klicken in die Datentabelle (oben)

bzw. durch „Abbruch“ wieder entfernt wird.

74

A 7 RI Drucken


Ergebnisliste (z.B. Boden-Oberfläche)




Vom Standard

abweichende

Qualitäten

anklicken




Modul „Raumbücher Innenbereich“

anklicken


Ergebnisliste (z.B. Boden-Oberfläche)

Es werden generell Eingabelisten und

Ergebnislisten gedruckt.

Seite 1 Seite 2

Rechengang

„Gesamt – Besonderes = Rest“

Definierter

Standard

75

A Vo_Wände Ringanker

Typ-Auswahl:

Berechnung:

Typdefinition am Beispiel Sparren:

Korrektur der

Übernahme-Länge

z.B. bei

Betonbalken über Fenster



Modul Ringanker O - 8

Typ-Auswahl

Übernahme der Länge

eines Wandtyps

Die Eingabe erfolgt vom Grunde her wie im Modul

„Unterzüge/Balken“.

Abgefragt wird, ob Sie einen Beton-Ringanker, eine

U-Schale oder eine WU-Schale jeweils mit Füllbeton

errechnen möchten.

Eine „Weiterbearbeitung“ für den Innenausbau erfolgt

nur dann, wenn die Wände im Modul „Wände“ nicht bis

Oberkante Ringanker gerechnet wurden.

Länge des

Wandtyps 1

einschl. Schrägen

Bei der „Berechnung“ können

Sie Längen von Wandtypen

übernehmen.

Gem. der Breite des Ringankers

werden Ihnen Mauerwerks-Wandtypen

vorgeschlagen deren Länge Sie

übernehmen können.

Anschließend können Sie bei Bedarf

die übernommene Länge manuell

korrigieren, wenn z.B. nicht überall ein

Ringanker ausgebildet wird.

Längen-Änderungen im Modul „Wände“ werden hier automatisch aktualisiert.

76

A Zimmerer/Holzbau Vo_Wände Typ



Modul Zimmerer/Holzbau G - 4

Die Modul-Ebenen des Moduls Zimmerer/Holzbau:

Typdefinition am Beispiel Sparren:

Im Modul Zimmerer/Holzbau

werden die verschiedenen

Elemente der Dachkonstruktion

erfasst.

Es empfiehlt sich der Reihe nach

die Elemente abzuarbeiten.

a) Element

auswählen

b) Holzgüte

auswählen

c) Querschnitt

in cm eingeben

d) Weiterbearbeitung

auswählen

Zuordnung der Ergebnisse zu Positionen:

Mit der Zuordnung der Ergebnisse zu Positionen wird

gesteuert in welche Positionen die Ergebnisse des

Typs fließen sollen. Die Zuordnung geschieht

getrennt für Volumen, Länge, Zulage und Anzahl und

wird automatisch vorbelegt.

Tabellenbereich Typ:

Rechte

Maustaste

Im oberen Tabellenbereich stehen mittels rechter

Maustaste weitere Werkzeuge zur Verfügung.

77

A Zimmerer/Holzbau Vo_WändeBerechnung

Berechnung am Beispiel Sparren:

Alternative Längeneingabe:

Alternativ können auch Einzellängen des Typs

eingegeben werden.



Modul Zimmerer/Holzbau G - 4

a) Typ

auswählen

b) Länge


c) Anzahl


„Verschiedene

Längen“

auswählen

Einzellängen


Ermittlung der „wahren Länge“:

In Länge-Eingabefeldern der Modul-Ebenen Sparren

und Pfetten steht das Fenster „Ermittlung der wahren

Länge“ zur Verfügung.

Tabellenbereich Berechnung:



im Längen-

Eingabefeld

Im oberen Tabellenbereich stehen mittels rechter

Maustaste weitere Werkzeuge zur Verfügung.

78

A 5 Steildach Eingabe

Dokumentation



Modul Steildach O - 12

Arbeiten Sie die Elemente


Das Modul „Flachdach“

ist von der Bedienung

analog dem Steildach.

z.B. Dachfläche

Erläuterung

„Aufbau“ siehe

nächste Seite.

z.B. Ortgang

Über die „rechte

Maustaste“ können

Sie wahre Längen

ermitteln

wahre Länge

Abwicklung Schalung

79

A 5 Steildach Aufbauten

Definierung von Aufbauten einer Dachfläche:



Modul Steildach O - 12

Über die Anwahl der Karte „Aufbau“ kann der aktuellen

Dachfläche ein schicht-weiser Aufbau zugeordnet werden.

Dieser wird automatisch erstellt wenn dem ausgewählten

Dachflächen-Material Aufbaupositionen bereits zugeordnet sind.

Karte „Aufbau“

auswählen

ausgewählte

Dachfläche

Festlegung des Aufbaus (weitere Schichten):

b) Aufbaumaterial a) „+“ – Button

auswählen anklicken

c) speichern

Löschen eines Aufbaumaterials:

„-“ – Button

anklicken


a) „Aufbau auswählen“

anklicken

Über den Button „Aufbau auswählen“ wird das Fenster

„Zuordnung Dachfläche / Aufbau“ eingeblendet


a) Hauptposition

auswählen

b) Übernehmen

klicken

80

A 6 Aussenwandflächen

Dokumentation (Ausschnitt)

Arbeiten Sie die

Elemente nacheinander

ab.



Modul Aussenwandflächen O - 11

jeweils 3 Möglichkeiten

1. Umfang (aus Grundflächen) x Höhe

Der Umfang aus den Grundflächen wird um

8mal die Aufbaudicke vergrößert.

(Außenabmessung der Fassade)

2. Umfang (freie Eingabe) x Höhe

Der Umfang kann frei definiert werden.


3. freie Eingabe

Die Fassadenflächen werden frei über

Flächenformel ermittelt.


Arten des Wandaufbaus (hier VO)

Sockelfläche

Fassadenfläche

81

A 6 Aussenwandflächen




Wandecken Gerüst

Zu den bei Sockel- und Fassadenflächen

definierten Wandaufbauten können hier

Wandecken ermittelt werden.

Fensterabzüge / Leibungszuschläge

Öffnungsabzüge /

Leibungslängen aus

dem Modul „Fenster“

Allen definierte Fassaden werden nacheinander

vorhandene Fensterabzüge / Leibungszuschläge zugeordnet.

Auswahl

Lastklasse 4

Berechnungsart 1

=

komplette

Übernahme der

Fassadenflächen

Lastklassen

gem. DIN EN 12811

Sollten Sie Berechnungsart „1“ gewählt haben, dann

wird die Übernahme aus den Fassadenflächen

automatisch aktualisiert sobald sich die

Fassadenflächen ändert hat.

Wichtig:

Nach Änderungen im Modul „Fenster“ (z.B. Anzahl,

Abmessungen, usw.) muss der Bereich „Fensterabzüge/

Leibungslängen“ noch mal überprüft und ggf.

aktualisiert werden.

82

A 6 Aussenwandfl. Drucken








Modul „Aussenwandflächen“

anklicken


Eingabelisten Ergebnisliste Vollwärmeschutz - Fassade

Fassade

Wandecken

Gerüst

anklicken

Sockel

Fassade

83

A 6 Aussenwandfl. Aufbauten




Definierung von Aufbauten einer Außenwandfläche:

Über die Anwahl der Karte „Aufbau“ kann der aktuellen

Fassadenfäche ein schicht-weiser Aufbau zugeordnet werden.

Dieser wird automatisch erstellt wenn dem ausgewählten

Fassaden-Material Aufbaupositionen bereits zugeordnet sind.

Karte „Aufbau“

auswählen

ausgewählte

Fassadenfläche

Festlegung des Aufbaus (Schichtenfolge):

b) Aufbaumaterial

auswählen

Löschen eines Aufbaumaterials:


anklicken

„-“ – Button

anklicken

c) speichern


a) „Aufbau auswählen“

anklicken

Über den Button „Aufbau auswählen“ wird das Fenster

„Zuordnung Fassadenfläche / Aufbau“ eingeblendet


a) Fassadenmaterial

auswählen

b) Übernehmen

klicken

84

Allgemein



Modul Allgemein

Dokumentation (z.B. Entwässerung) Stück

Auswahl LB

In diesem Modul können Mengen

zu allen Gewerken ermittelt

werden, die noch durch kein

anderes Module ermittelt wurden.

Länge

85

Allgemein Drucken




Modul Allgemein

anklicken


Ergebnisliste Stück Ergebnisliste Länge



Modul „Allgemein“ anklicken


Jedes Gewerk wird auf separaten

Ergebnislisten ausgegeben.

86

Datenexport



„Zusammenstellung“ anklicken

Alle Module auswählen

„Zusammenstellen“ anklicken

Es werden aktuell alle Ergebnisse der

ausgewählten Module gewerkeweise

sortiert zusammengestellt.

Es wird empfohlen „Alle Gewerke“ auswählen

Es können aber auch nur einzelne

bestimmte Gewerke ausgewählt werden.



Modul Zusammenstellung / Datenexport

anklicken

Vor dem ersten Drucken bzw. nach Änderungen muss

immer zuerst neu „zusammengestellt“ werden.

Zusammenstellung

Button – Erläuterung:

Das markierte Modul bzw. Gewerke auswählen

Alle Module bzw. Gewerke auswählen

1. Zusammenstellen

2. Drucken

87

Datenexport drucken

Zusammenstellungen

z.B.

Erdarbeiten

z.B.

Mauerarbeiten




z.B.

Putz- u. Stuck.

Zusammenstellungen drucken

mit Teilmengen (Geschoss-Mengen)

Die Zusammenstellung kann auch

auf der Geschoss-Ebene aktiviert

werden. Dadurch erhält man mehr

Details darüber wodurch die

Geschoss-Mengen entstanden sind.

88

Datenexport exportieren

GAEB-Import (DA83) in AVA




Zusammenstellungen exportieren

Bei GEAB und ÖNORM

können anschließend

auch nur einzelne

Gewerke ausgewählt

werden !

Import der Mengen ab „Buildup 6.0“ von Bauer-Software, Heppenheim

In „Buildup“ können per Drag & Drop die Mengen mit von Ihnen

definierten Positionen einer Kalkulation/Ausschreibung verknüpft

werden.

89

Vergleich von Zusamenstellungen

Zusammenstellung:



Modul Vergleich (Differenz-Mengen)

speichern

Speichern für späteren Vergleich

Bevor Sie die Zusammenstellung speichern, stellen Sie sicher,

dass das Gebäude aktuell zusammengestellt ist!

Zuvor aktuell

„Zusammenstellen“

Der aktuelle Stand der Zusammenstellung wird

hierdurch gespeichert und kann später mit einem

anderen Zusammenstellungsstand verglichen werden.


Speichern:

Neue Speicherung

90


Zusammenstellung:



Modul Vergleich (Differenz-Mengen)

Vergleichen mit gespeichertem Stand

Bevor Sie die Zusammenstellung vergleichen, stellen Sie sicher,

dass das Gebäude aktuell zusammengestellt ist!

Vergleichen

Die sich aus dem Vergleich ergebenen Differenz-Mengen

werden detailliert in einem Änderungs-Protokoll ausgegeben:

getrennt nach - geänderte Positionen

- entfallene Positionen

- neue Positionen

Vergleichen:

Auswahl

Speicherungsstand

Änderungsprotokoll erzeugen

91


Aufruf über das Modul „Zusammenstellung“

Kostenermittlung



Modul Kostenermittlung

Aufrufen der Kostenermittlung

Bevor Sie die Kostenermittlung aufrufen, stellen Sie sicher, dass

das Gebäude aktuell zusammengestellt ist!

Zuvor aktuell

„Zusammenstellen“

Voreinstellungen Kostenermittlung

1. Aufgrund welches Preiskataloges soll die

Kostenermittlung erfolgen?

2. Sollen die Kosten der Fenster über eine

Pauschalsumme oder über die Einzelpositionen

ermittelt werden?

3. Sollen die Kosten der Innentüren über eine

Pauschalsumme oder über die Einzelpositionen

ermitteln?

4. Die Kosten der Haustechnik über eine

Pauschalsumme oder über einen Prozentsatz

von der Gesamtsumme ermitteln.

92

Kostenermittlung

Gewerkeübersicht

Erläuterung der Symbole




Positionen

aktiv/inaktiv

setzen

Preis-Faktoren

ändern

Beispiel „Beton- und Stahlbetonarbeiten“

Einzelpositionen

Gewerkesumme

Gesamtkosten

des Gebäudes

93

Drucken Kosten

Erläuterung der Symbole für Gewerke/ Titel:

Fehlende Einheitspreise:




Alle Positionen haben einen Einheitspreis

Alle Positionen haben einen Einheitspreis, aber es gibt inaktive Positionen

Es fehlen noch Einheitspreise bei einzelnen/allen Positionen

Positionen, die noch keinen Einheitspreis besitzen werden „grün“-farbig hinterlegt.

inaktive Positionen:

Erläuterung Darstellung

Positionen die nicht aktiv sind werden „grau“-farbig hinterlegt.

Position ohne EP

Inaktive Position

94

Drucken Kosten

Drucken z.B. Gewerk

ohne Faktor

Drucken z.B. Gewerk

mit Faktor




Drucken/ exportieren der Kostenermittlung

Drucken Übersicht

Datenexport als

GAEB D82 an

alle gängigen

AVA-Programme

Drucken prozentuale Gewichtung

95

Schluss



Die häufigsten Funktionen bzgl. Handling und Vorgehensweise sind mit dieser Schulung

„Erste Schritte“ erläutert, so dass das Arbeiten mit der Software gewährleistet ist.

Bei evtl. Fragen steht Ihnen zur Verfügung:

- das Benutzerhandbuch (ist aus dem Programm aufrufbar),

- die Hotline (in der Testphase und mit Service-Vertrag)

Tel.: 05276 / 98487-30

Auf „www.hasenbein.de“ haben wir zu den Modulen vertonte Lernvideos für Sie hinterlegt.

Diese garantieren eine schnelle und sicherer Einarbeitung!

Sollten Sie trotzdem eine persönlich Schulung benötigen, dann rufen Sie uns einfach an.

Wir stimmen dann mit Ihnen die sinnvollste Möglichkeit ab.

96

Erdarbeiten (in einer Ebene - Hasenbein-Software GmbH

Verwandeln Sie Ihre PDFs in ePaper und steigern Sie Ihre Umsätze!

Template löschen?

Als Template speichern ?
