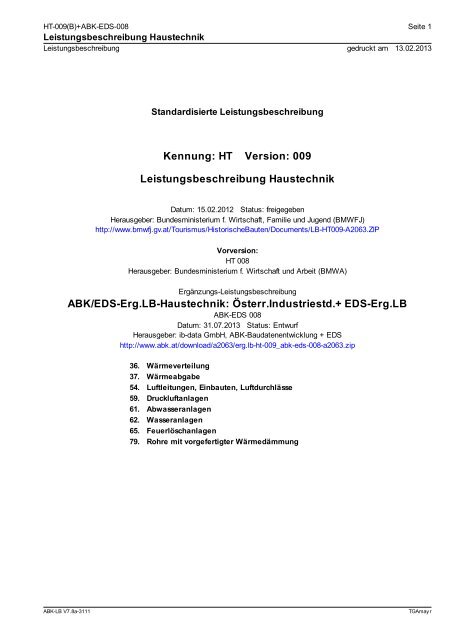

Kennung: HT Version: 009 Leistungsbeschreibung ...

HT-009(B)+ABK-EDS-008

Leistungsbeschreibung Haustechnik

Seite 1

Leistungsbeschreibung gedruckt am 13.02.2013

Standardisierte Leistungsbeschreibung

Kennung: HT Version: 009


Datum: 15.02.2012 Status: freigegeben

Herausgeber: Bundesministerium f. Wirtschaft, Familie und Jugend (BMWFJ)

http://www.bmwfj.gv.at/Tourismus/HistorischeBauten/Documents/LB-HT009-A2063.ZIP

Vorversion:

HT 008

Herausgeber: Bundesministerium f. Wirtschaft und Arbeit (BMWA)

Ergänzungs-Leistungsbeschreibung

ABK/EDS-Erg.LB-Haustechnik: Österr.Industriestd.+ EDS-Erg.LB

ABK-EDS 008

Datum: 31.07.2013 Status: Entwurf

Herausgeber: ib-data GmbH, ABK-Baudatenentwicklung + EDS

http://www.abk.at/download/a2063/erg.lb-ht-009_abk-eds-008-a2063.zip

36. Wärmeverteilung

37. Wärmeabgabe

54. Luftleitungen, Einbauten, Luftdurchlässe

59. Druckluftanlagen

61. Abwasseranlagen

62. Wasseranlagen

65. Feuerlöschanlagen

79. Rohre mit vorgefertigter Wärmedämmung

ABK-LB V7.8a-3111 TGAmay r



Seite 2



Leistungsgruppe (LG) 36 - Wärmeverteilung






Vorversion:





ABK-EDS 008




ULG 36KA C-Stahl Systemrohre und Zubehör (KE KELIT)

ULG 36KB C-Stahl Rohre mit Wärmedämmung (KE KELIT)

ULG 36KC Rohre aus Verbundwerkst. m.Zub. (KE KELIT)

ULG 36KD Rohre aus Verbundwerkstoffen mit WD (KE KELIT)

ULG 36KH Umhüllungen aus Wärmedämmaterial (KE KELIT)




Seite 3


LGPosNr. HK Positionsstichwort Quelle

36

Wärmeverteilung

Soweit in Vorbemerkungen oder Positionstexten nicht anders angegeben, gelten für alle Leistungen

dieser Gruppe folgende Regelungen.

1. Begriffe:

1.1 Nennweiten:

Im Positionsstichwort sind die Nennweiten DNID angegeben. DNID entspricht dem

Mindest-Innendurchmesser der Leitungen und Formteile in Millimeter.

2. Leistungsumfang/einkalkulierte Leistungen:

2.1 Leitungen und Bauteile sind mindestens geeignet für einen Betriebsdruck von 6 bar.

2.2 Leitungen und Bauteile aus Stahl sind zweifach mit unterschiedlichen Rostschutzfarben

beschichtet.

2.3 Unter Putz oder unterhalb der Fußbodenkonstruktion verlegte Leitungen sind mit einer reißfesten

Schutzfolie, über der Wärmedämmung, ausgerüstet.

Kommentar:

Literaturhinweis (z.B.):

- ÖNORM EN ISO 6708 Rohrleitungsteile - Definitionen und Auswahl von DN

36KA + C-Stahl Systemrohre und Zubehör (KE KELIT)

1. Allgemeines:

Im Folgenden sind Rohrleitungen und Formstücke für geschlossene Heizungs- und Kühlanlagen mit

oder ohne Frostschutzmittel sowie für Druckluftanlagen und Anlagen mit synthetischen Ölen

beschrieben.

2. Systemrohr:

Systemrohre aus C-Stahl sind dünnwandige, lasergeschweißte Präzisionsstahlrohre nach EN 10305-3,

mit niedrigem Kohlenstoffgehalt, sind innen mit einer Öl-Schicht und außen mit einer thermisch

aufgebrachten Zinkschicht und einer Passivierungs-/Chromatschicht gegen Korrosion geschützt. C-Stahl

Systemrohre sind geeignet für Pressverbindung und für Steckverbindung. Im Folgenden wird das

Systemrohr mit "CF" im Stichwort abgekürzt.

3. Formstücke / Verbindungstechnik:

Es werden zur Aufrechterhaltung der Systemgarantie des Herstellers nur vom Hersteller angebotene

systemkonforme Komponenten verwendet. Formstücke mit Schweißnähten werden werkseitig einer

Druckprobe unterzogen.

3.1. Pressverbindung:

Formstücke für Pressverbindung werden aus unlegiertem Stahl, Werkstoff 34-2 gefertigt und sind außen

und innen mit einer galvanischen Zinkschicht gegen Korrosion geschützt. Zur Abdichtung sind

Formstücke mit einem O-Ring aus EPDM ausgestattet; von DNOD15 bis DNOD54 ist der O-Ring mit

einer besonderen Kontur (ohne Reduzierung der O-Ring-Dicke) als Sicherheitsfunktion gegen

unverpresste Verbindung ausgeführt (unverpresst undicht). Die Verbindung ist nach dem Verpressen

unlösbar, formschlüssig und dauerhaft dicht. In der Folge werden Formstücke für Pressverbindung im

Stichwort mit Hinweis CP gekennzeichnet.

3.2. Steckverbindung:

Formstücke für Steckverbindung werden aus unlegiertem Stahl, Werkstoff 1.0034 gefertigt und sind

außen mit einer galvanischen Zinkschicht gegen Korrosion geschützt. Zur Abdichtung sind Formstücke

mit Dichtelementen aus EPDM und mit Auszugsbarrieren versehen. Die Verbindung ist nach dem

Zusammenstecken unlösbar, formschlüssig und dauerhaft dicht. In der Folge werden Formstücke für

Steckverbindung im Stichwort mit Hinweis CF gekennzeichnet.

4. Betriebsbedingungen:


ABK-LB V7.8a-3111 TGAmay r

EH



Seite 4



36KA00 +

PN16: -20 bis 110 °C/16 bar, kurzzeitig bis 120°C.


PN16: -20 °C/20 bar, bis 110 °C/10 bar.

5. Angaben im Positionsstichwort:

Im Stichwort wird der Außendurchmesser (DNOD) x Wanddicke des Rohres (z.B. 76,1x2) oder bei

Formstücken der größte Außendurchmesser (z.B. 76 für 76,1).

6. Rohre und Verschnitt:

Der Verschnitt und das Herstellen und Abdichten der Verbindungsstellen einschließlich des

Dichtmaterials und des anteiligen Werkzeuges sind im Einheitspreis einkalkuliert.

7. Druckprobe:

Die Druckprüfung wird nach Norm ausgeführt.

8. Gleichwertigkeit:

Sofern in den Vertragsbestimmungen oder Positionen nichts anderes festgelegt ist, gelten als Kriterien

der Gleichwertigkeit von beispielhaft angeführten Ausführungen alle technischen Spezifikationen, die im

Leistungsverzeichnis beschrieben sind, sowie die besonderen Eigenschaften, die in den technischen

Unterlagen des Erzeugers der beispielhaft angeführten Ausführung angegeben sind.

Wird in der Bieterlücke eine gleichwertige Ausführung angeboten, sind alle der beispielhaften

Ausführung entsprechenden technischen Spezifikationen eventuell in einem Beiblatt angegeben.

9. Qualitätssicherung:

Der Hersteller der Rohre und Formstücke hat in seinem Unternehmen ein Qualitäts-Managementsystem

nach ÖNORM EN ISO 9001:2000 eingeführt und hält dieses aufrecht.

Folgende Angaben und Anforderungen an die Art und Weise der Leistungserbringung gelten als

vereinbart und sind in die Einheitspreise einkalkuliert.

36KA00A + Viton-Dichtung f. höhere Temperaturen KEL

Der Austausch der O-Ringe in den Formstücken gegen Viton-Dichtringe (grün, CP990) für höhere

Mediumtemperaturen bis 180°C.

Betrifft Position(en): __________

36KA01 +

C-Stahl Systemrohr aus unlegiertem Stahl mit thermisch aufgebrachter Zinkschicht, geprüft gemäß

Norm,

z.B. Steelfix C-Stahl Systemrohr CF100 von KELIT oder Gleichwertiges.

36KA01B + C-Stahl Rohr CF 15x1,2

Angebotenes Erzeugnis/Type: . . . . . . . . . . . .

KEL

36KA01C + C-Stahl Rohr CF 18x1,2



36KA01D + C-Stahl Rohr CF 22x1,5



36KA01E + C-Stahl Rohr CF 28x1,5



36KA01F + C-Stahl Rohr CF 35x1,5



36KA01G + C-Stahl Rohr CF 42x1,5




EH

m

m

m

m

m

m



Seite 5



36KA01H + C-Stahl Rohr CF 54x1,5



36KA01I + C-Stahl Rohr CF 76,1x2,0



36KA01J + C-Stahl Rohr CF 88,9x2,0



36KA01K + C-Stahl Rohr CF 108,0x2,0



36KA03 +

C-Stahl Systemrohr aus unlegiertem Stahl mit außen aufgebrachter Kunststoffschicht aus Polypropylen

(ummantelt), geprüft gemäß Norm,

z.B. Steelfix C-Stahl Systemrohr mit PP CF110 von KELIT oder Gleichwertiges.

36KA03B + C-Stahl Rohr CF ummantelt 15x1,2



36KA03C + C-Stahl Rohr CF ummantelt 18x1,2



36KA03D + C-Stahl Rohr CF ummantelt 22x1,5



36KA03E + C-Stahl Rohr CF ummantelt 28x1,5



36KA03F + C-Stahl Rohr CF ummantelt 35x1,5



36KA03G + C-Stahl Rohr CF ummantelt 42x1,5



36KA03H + C-Stahl Rohr CF ummantelt 54x1,5



36KA08 +

Aufzahlung (Az) auf C-Stahl Systemrohre mit oder ohne außen aufgebrachter Kunststoffschicht aus

Polypropylen, für alle erforderlichen Form- und Verbindungsstücke mit Pressverbindungen und das

Befestigungsmaterial (Formst(Pr)/Befest.) für alle Leitungsarten.

36KA08B + Az CF Formst(Pr)/Befest. alle Leitungen 15 KEL

36KA08C + Az CF Formst(Pr)/Befest. alle Leitungen 18 KEL

36KA08D + Az CF Formst(Pr)/Befest. alle Leitungen 22 KEL

36KA08E + Az CF Formst(Pr)/Befest. alle Leitungen 28 KEL

36KA08F + Az CF Formst(Pr)/Befest. alle Leitungen 35 KEL

36KA08G + Az CF Formst(Pr)/Befest. alle Leitungen 42 KEL

36KA08H + Az CF Formst(Pr)/Befest. alle Leitungen 54 KEL

36KA08I + Az CF Formst(Pr)/Befest. alle Leitungen 76 KEL


EH

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m



Seite 6



36KA08J + Az CF Formst(Pr)/Befest. alle Leitungen 89 KEL

36KA08K + Az CF Formst(Pr)/Befest. alle Leitungen 108 KEL

36KA09 +


Polypropylen, für alle erforderlichen Form- und Verbindungsstücke mit Steckverbindungen und das

Befestigungsmaterial (Formst(St)/Befest.) für alle Leitungsarten.

36KA09B + Az CF Formst(St)/Befest. alle Leitungen 15 KEL

36KA09C + Az CF Formst(St)/Befest. alle Leitungen 18 KEL

36KA09D + Az CF Formst(St)/Befest. alle Leitungen 22 KEL

36KA09E + Az CF Formst(St)/Befest. alle Leitungen 28 KEL

36KA09F + Az CF Formst(St)/Befest. alle Leitungen 35 KEL

36KA09G + Az CF Formst(St)/Befest. alle Leitungen 42 KEL

36KA09H + Az CF Formst(St)/Befest. alle Leitungen 54 KEL

36KA09I + Az CF Formst(St)/Befest. alle Leitungen 76 KEL

36KA09J + Az CF Formst(St)/Befest. alle Leitungen 89 KEL

36KA09K + Az CF Formst(St)/Befest. alle Leitungen 108 KEL

36KA11 +


Polypropylen, für alle erforderlichen Form- und Verbindungsstücke mit Pressverbindungen und das

Befestigungsmaterial (Formst(Pr)/Befest.) für Anschlussleitungen.

36KA11B + Az CF Formst(Pr)/Befest. Anschlussltg. 15 KEL

36KA11C + Az CF Formst(Pr)/Befest. Anschlussltg. 18 KEL

36KA11D + Az CF Formst(Pr)/Befest. Anschlussltg. 22 KEL

36KA11E + Az CF Formst(Pr)/Befest. Anschlussltg. 28 KEL

36KA11F + Az CF Formst(Pr)/Befest. Anschlussltg. 35 KEL

36KA12 +


Polypropylen, für alle erforderlichen Form- und Verbindungsstücke mit Steckverbindungen und das

Befestigungsmaterial (Formst(St)/Befest.) für Anschlussleitungen.

36KA12B + Az CF Formst(St)/Befest. Anschlussltg. 15 KEL

36KA12C + Az CF Formst(St)/Befest. Anschlussltg. 18 KEL

36KA12D + Az CF Formst(St)/Befest. Anschlussltg. 22 KEL

36KA12E + Az CF Formst(St)/Befest. Anschlussltg. 28 KEL

36KA12F + Az CF Formst(St)/Befest. Anschlussltg. 35 KEL

36KA21 +


Polypropylen, für eine Kupplung egal, mit beidseitiger Pressmuffe,

z.B. Steelfix C-Stahl Press-Kupplung egal CP410 von KELIT oder Gleichwertiges.

36KA21B + Az CF Press-Kupplung egal 15



Suchtext:

CP410


EH

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

Stk



Seite 7



36KA21C + Az CF Press-Kupplung egal 18



36KA21D + Az CF Press-Kupplung egal 22



36KA21E + Az CF Press-Kupplung egal 28



36KA21F + Az CF Press-Kupplung egal 35



36KA21G + Az CF Press-Kupplung egal 42



36KA21H + Az CF Press-Kupplung egal 54



36KA21I + Az CF Press-Kupplung egal 76



36KA21J + Az CF Press-Kupplung egal 89



36KA21K + Az CF Press-Kupplung egal 108



36KA22 +


Polypropylen, für eine Kupplung egal, mit beidseitiger Steckmuffe,

z.B. Steelfix C-Stahl Steck-Kupplung egal CF410 von KELIT oder Gleichwertiges.

36KA22B + Az CF Steck-Kupplung egal 15



Suchtext:

CF410

36KA22C + Az CF Steck-Kupplung egal 18



36KA22D + Az CF Steck-Kupplung egal 22



36KA22E + Az CF Steck-Kupplung egal 28



36KA22F + Az CF Steck-Kupplung egal 35



36KA22G + Az CF Steck-Kupplung egal 42



36KA22H + Az CF Steck-Kupplung egal 54




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 8



36KA24 +


Polypropylen, für einen Reduziernippel innen/außen, mit Pressmuffe. Ohne Unterschied der

Reduzierung,

z.B. Steelfix C-Stahl Press-Reduziernippel CP411 von KELIT oder Gleichwertiges.

36KA24C + Az CF Press-Reduziernippel innen/außen 18



Suchtext:

CP411

36KA24D + Az CF Press-Reduziernippel innen/außen 22



36KA24E + Az CF Press-Reduziernippel innen/außen 28



36KA24F + Az CF Press-Reduziernippel innen/außen 35



36KA24G + Az CF Press-Reduziernippel innen/außen 42



36KA24H + Az CF Press-Reduziernippel innen/außen 54



36KA24I + Az CF Press-Reduziernippel innen/außen 76



36KA24J + Az CF Press-Reduziernippel innen/außen 89



36KA24K + Az CF Press-Reduziernippel innen/außen 108



36KA25 +


Polypropylen, für einen Reduziernippel innen/außen, mit Steckmuffe. Ohne Unterschied der

Reduzierung,

z.B. Steelfix C-Stahl Steck-Reduziernippel CF411 von KELIT oder Gleichwertiges.

36KA25C + Az CF Steck-Reduziernippel innen/außen 18



Suchtext:

CF411

36KA25D + Az CF Steck-Reduziernippel innen/außen 22



36KA25E + Az CF Steck-Reduziernippel innen/außen 28



36KA25F + Az CF Steck-Reduziernippel innen/außen 35



36KA25G + Az CF Steck-Reduziernippel innen/außen 42




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 9



36KA25H + Az CF Steck-Reduziernippel innen/außen 54



36KA28 +


Polypropylen, für eine Überschubkupplung, mit beidseitiger Pressmuffe,

z.B. Steelfix C-Stahl Press-Überschubkupplung CP415 von KELIT oder Gleichwertiges.

36KA28B + Az CF Press-Überschubkupplung 15



Suchtext:

CP415

36KA28C + Az CF Press-Überschubkupplung 18



36KA28D + Az CF Press-Überschubkupplung 22



36KA28E + Az CF Press-Überschubkupplung 28



36KA28F + Az CF Press-Überschubkupplung 35



36KA28G + Az CF Press-Überschubkupplung 42



36KA28H + Az CF Press-Überschubkupplung 54



36KA28I + Az CF Press-Überschubkupplung 76 KEL


36KA28J + Az CF Press-Überschubkupplung 89



36KA28K + Az CF Press-Überschubkupplung 108



36KA29 +

Aufzahlung (Az) auf C-Stahl Sprinklerrohre für einen Press-Übergang auf Schweißsystem,

z.B. Steelfix C-Stahl Press-Übergang auf Schweißsystem CP417 von KELIT oder Gleichwertiges.

36KA29B + Az CF Press-Übergang auf Schweißsystem 15



36KA29C + Az CF Press-Übergang auf Schweißsystem 18



36KA29D + Az CF Press-Übergang auf Schweißsystem 22



36KA29E + Az CF Press-Übergang auf Schweißsystem 28




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 10



Suchtext:

CP417

36KA29F + Az CF Press-Übergang auf Schweißsystem 35



36KA29G + Az CF Press-Übergang auf Schweißsystem 42



36KA29H + Az CF Press-Übergang auf Schweißsystem 54



36KA29I + Az CF Press-Übergang auf Schweißsystem 76



36KA29J + Az CF Press-Übergang auf Schweißsystem 89



36KA29K + Az CF Press-Übergang auf Schweißsystem 108



36KA33 +


Polypropylen, für einen Bogen 45°/90°, mit Pressmuffe(n). Ohne Unterschied des Winkels,

z.B. Steelfix C-Stahl Press-Bogen/Winkel CP420/CP425 und CP421/CP426 von KELIT oder

Gleichwertiges.

36KA33B + Az CF Press-Bogen 15



Suchtext:

CP420 CP 425 CP421 CP426

36KA33C + Az CF Press-Bogen 18



36KA33D + Az CF Press-Bogen 22



36KA33E + Az CF Press-Bogen 28



36KA33F + Az CF Press-Bogen 35



36KA33G + Az CF Press-Bogen 42



36KA33H + Az CF Press-Bogen 54



36KA33I + Az CF Press-Bogen 76



36KA33J + Az CF Press-Bogen 89




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 11



36KA33K + Az CF Press-Bogen 108



36KA34 +


Polypropylen, für einen Bogen, mit Steckmuffe(n). Ohne Unterschied des Winkels,

z.B. Steelfix C-Stahl Steck-Bogen/Winkel CF420/CF425 und CF421/CF426 von KELIT oder


36KA34B + Az CF Steck-Bogen 15



Suchtext:

CF420 CF425 CF421 CF426

36KA34C + Az CF Steck-Bogen 18



36KA34D + Az CF Steck-Bogen 22



36KA34E + Az CF Steck-Bogen 28



36KA34F + Az CF Steck-Bogen 35 KEL


36KA34G + Az CF Steck-Bogen 42



36KA34H + Az CF Steck-Bogen 54



36KA36 +


Polypropylen, für eine SL-Anschlussgarnitur, mit Steckmuffe(n). Heizkörper-Anschlussrohr 12x1,0 mm,

mit höhen- und tiefenverstellbarem Eck-Absperrventil. Radiatoranschlüsse 3/4 IG flachdichtend.

Endstücke für den letzten Heizkörper sind im Einheitspreis anteilig einkalkuliert.

z.B. Steelfix C-Stahl Steck SL-Anschlussgarnitur CF435 von KELIT oder Gleichwertiges.

36KA36B + Az CF Steck SL-Anschlussgarnitur 15



Suchtext:

CF435

36KA36C + Az CF Steck SL-Anschlussgarnitur 18



36KA39 +


Polypropylen, für einen Passbogen 90° außen/außen,

z.B. Steelfix C-Stahl Press-Passbogen 90° CP422 von KELIT oder Gleichwertiges.

36KA39B + Az CF Press-Passbogen 90° außen/außen 15



Suchtext:

CP422

36KA39C + Az CF Press-Passbogen 90° außen/außen 18




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 12



36KA39D + Az CF Press-Passbogen 90° außen/außen 22



36KA39E + Az CF Press-Passbogen 90° außen/außen 28



36KA39F + Az CF Press-Passbogen 90° außen/außen 35



36KA39G + Az CF Press-Passbogen 90° außen/außen 42



36KA39H + Az CF Press-Passbogen 90° außen/außen 54



36KA45 +


Polypropylen, für einen Sprungbogen 90° außen/außen,

z.B. Steelfix C-Stahl Press-Sprungbogen 90° CP427 von KELIT oder Gleichwertiges.

36KA45B + Az CF Press-Sprungbogen außen/außen 15



Suchtext:

CP427

36KA45C + Az CF Press-Sprungbogen außen/außen 18



36KA45D + Az CF Press-Sprungbogen außen/außen 22



36KA45E + Az CF Press-Sprungbogen außen/außen 28 KEL

36KA47 +



Polypropylen, für ein T-Stück, mit Pressmuffen. Ohne Unterschied der Reduzierung,

z.B. Steelfix C-Stahl Press-T-Stück CP440 von KELIT oder Gleichwertiges.

36KA47B + Az CF Press-T-Stück 15



Suchtext:

CP440

36KA47C + Az CF Press-T-Stück 18



36KA47D + Az CF Press-T-Stück 22



36KA47E + Az CF Press-T-Stück 28



36KA47F + Az CF Press-T-Stück 35



36KA47G + Az CF Press-T-Stück 42 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 13




36KA47H + Az CF Press-T-Stück 54



36KA47I + Az CF Press-T-Stück 76



36KA47J + Az CF Press-T-Stück 89



36KA47K + Az CF Press-T-Stück 108



36KA48 +


Polypropylen, für ein Übersprung T-Stück, egal oder reduziert, mit Pressmuffen. Ohne Unterschied der

Reduzierung,

z.B. Steelfix C-Stahl Press-Übersprung T-Stück CP442 von KELIT oder Gleichwertiges.

36KA48B + Az CF Press-Übersprung T-Stück 15



Suchtext:

CP442

36KA48C + Az CF Press-Übersprung T-Stück 18



36KA48D + Az CF Press-Übersprung T-Stück 22



36KA48E + Az CF Press-Übersprung T-Stück 28



36KA49 +


Polypropylen, für ein Kreuz T-Stück, egal oder reduziert, mit Pressmuffen. Ohne Unterschied der

Reduzierung,

z.B. Steelfix C-Stahl Press-Kreuz T-Stück CP443 von KELIT oder Gleichwertiges.

36KA49B + Az CF Press-Kreuz T-Stück 15



Suchtext:

CP443

36KA49C + Az CF Press-Kreuz T-Stück 18



36KA49D + Az CF Press-Kreuz T-Stück 22



36KA49E + Az CF Press-Kreuz T-Stück 28



36KA50 +


Polypropylen, für ein T-Stück, mit Steckmuffen. Ohne Unterschied der Reduzierung,

z.B. Steelfix C-Stahl Steck-T-Stück CF440 von KELIT oder Gleichwertiges.


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 14



36KA50B + Az CF Steck-T-Stück 15



Suchtext:

CF440

36KA50C + Az CF Steck-T-Stück 18



36KA50D + Az CF Steck-T-Stück 22



36KA50E + Az CF Steck-T-Stück 28



36KA50F + Az CF Steck-T-Stück 35



36KA50G + Az CF Steck-T-Stück 42



36KA50H + Az CF Steck-T-Stück 54



36KA51 +


Polypropylen, für ein T-Stück, mit Pressmuffen und mit Innengewinde (IG) im Abgang. Ohne Unterschied

der Gewindedimension,

z.B. Steelfix C-Stahl Press-T-Stück mit Abgang IG CP447 von KELIT oder Gleichwertiges.

36KA51B + Az CF Press-T-Stück mit Abgang IG 15



Suchtext:

CP447

36KA51C + Az CF Press-T-Stück mit Abgang IG 18



36KA51D + Az CF Press-T-Stück mit Abgang IG 22



36KA51E + Az CF Press-T-Stück mit Abgang IG 28



36KA51F + Az CF Press-T-Stück mit Abgang IG 35



36KA51G + Az CF Press-T-Stück mit Abgang IG 42



36KA51H + Az CF Press-T-Stück mit Abgang IG 54



36KA51I + Az CF Press-T-Stück mit Abgang IG 76




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 15



36KA51J + Az CF Press-T-Stück mit Abgang IG 89



36KA51K + Az CF Press-T-Stück mit Abgang IG 108



36KA52 +


Polypropylen, für ein T-Stück, mit Steckmuffen und mit Innengewinde (IG) im Abgang. Ohne Unterschied


z.B. Steelfix C-Stahl Steck-T-Stück mit Abgang IG CF447 von KELIT oder Gleichwertiges.

36KA52B + Az CF Steck-T-Stück mit Abgang IG 15



Suchtext:

CF447

36KA52C + Az CF Steck-T-Stück mit Abgang IG 18



36KA52D + Az CF Steck-T-Stück mit Abgang IG 22



36KA52E + Az CF Steck-T-Stück mit Abgang IG 28 KEL


36KA52F + Az CF Steck-T-Stück mit Abgang IG 35



36KA52G + Az CF Steck-T-Stück mit Abgang IG 42



36KA52H + Az CF Steck-T-Stück mit Abgang IG 54



36KA53 +


Polypropylen, für einen Übergang mit Pressmuffe und mit Außengewinde (AG). Ohne Unterschied der

Gewindedimension,

z.B. Steelfix C-Stahl Press-Übergang mit AG CP450 von KELIT oder Gleichwertiges.

36KA53B + Az CF Press-Übergang mit AG 15



Suchtext:

CP450

36KA53C + Az CF Press-Übergang mit AG 18



36KA53D + Az CF Press-Übergang mit AG 22



36KA53E + Az CF Press-Übergang mit AG 28



36KA53F + Az CF Press-Übergang mit AG 35




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 16



36KA53G + Az CF Press-Übergang mit AG 42



36KA53H + Az CF Press-Übergang mit AG 54



36KA53I + Az CF Press-Übergang mit AG 76



36KA53J + Az CF Press-Übergang mit AG 89



36KA54 +


Polypropylen, für einen Übergang, mit Steckmuffe und mit Außengewinde (AG). Ohne Unterschied der


z.B. Steelfix C-Stahl Steck-Übergang mit AG CF450 von KELIT oder Gleichwertiges.

36KA54B + Az CF Steck-Übergang mit AG 15



Suchtext:

CF450

36KA54C + Az CF Steck-Übergang mit AG 18 KEL


36KA54D + Az CF Steck-Übergang mit AG 22



36KA54E + Az CF Steck-Übergang mit AG 28



36KA54F + Az CF Steck-Übergang mit AG 35



36KA54G + Az CF Steck-Übergang mit AG 42



36KA54H + Az CF Steck-Übergang mit AG 54



36KA55 +


Polypropylen, für einen Übergang, mit Steckmuffe und mit Außengewinde (IG). Ohne Unterschied der


z.B. Steelfix C-Stahl Press-Absatzübergang mit IG CP454 von KELIT oder Gleichwertiges.

36KA55B + Az CF Press-Absatzübergang mit IG 15



Suchtext:

CP454

36KA55C + Az CF Press-Absatzübergang mit IG 18



36KA55D + Az CF Press-Absatzübergang mit IG 22




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 17



36KA56 +


Polypropylen, für einen Verschraubung, mit Pressmuffe und mit Innengewinde (IG). Ohne Unterschied


z.B. Steelfix C-Stahl Press-Verschraubung mit IG CP455 von KELIT oder Gleichwertiges.

36KA56B + Az CF Press-Verschraubung mit IG 15



Suchtext:

CP455

36KA56C + Az CF Press-Verschraubung mit IG 18



36KA56D + Az CF Press-Verschraubung mit IG 22



36KA56E + Az CF Press-Verschraubung mit IG 28



36KA56F + Az CF Press-Verschraubung mit IG 35



36KA56G + Az CF Press-Verschraubung mit IG 42



36KA56H + Az CF Press-Verschraubung mit IG 54



36KA57 +


Polypropylen, für einen Holländer mit Pressmuffe und mit Außengewinde (AG). Ohne Unterschied der


z.B. Steelfix C-Stahl Press-Holländer mit AG CP451 von KELIT oder Gleichwertiges.

36KA57B + Az CF Press-Holländer mit AG 15



Suchtext:

CP451

36KA57C + Az CF Press-Holländer mit AG 18



36KA57D + Az CF Press-Holländer mit AG 22



36KA57E + Az CF Press-Holländer mit AG 28



36KA57F + Az CF Press-Holländer mit AG 35



36KA57G + Az CF Press-Holländer mit AG 42



36KA57H + Az CF Press-Holländer mit AG 54




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 18



36KA60 +


Polypropylen, für einen Holländer, mit Steckmuffe und mit Außengewinde (AG). Ohne Unterschied der


z.B. Steelfix C-Stahl Steck-Holländer mit AG CF451 von KELIT oder Gleichwertiges.

36KA60B + Az CF Steck-Holländer mit AG 15



Suchtext:

CF451

36KA60C + Az CF Steck-Holländer mit AG 18



36KA60D + Az CF Steck-Holländer mit AG 22



36KA60E + Az CF Steck-Holländer mit AG 28



36KA60F + Az CF Steck-Holländer mit AG 35



36KA60G + Az CF Steck-Holländer mit AG 42



36KA60H + Az CF Steck-Holländer mit AG 54



36KA61 +


Polypropylen, für eine Euroverschraubung mit Innengewinde (3/4) zur Verbindung auf

Installationsbauteile mit 3/4 Außengewinde-Eurokonus nach EN 215, mit Pressmuffe,

z.B. Steelfix C-Stahl Press-Euroverschraubung CP456 von KELIT oder Gleichwertiges.

36KA61B + Az CF Press-Euroverschraubung 15x13/4



Suchtext:

CP456

36KA61C + Az CF Press-Euroverschraubung 18x3/4



36KA63 +


Polypropylen, für einen Übergang, mit Pressmuffe und mit Innengewinde (IG). Ohne Unterschied der


z.B. Steelfix C-Stahl Press-Übergang mit IG CP457 von KELIT oder Gleichwertiges.

36KA63B + Az CF Press-Übergang mit IG 15



Suchtext:

CP457

36KA63C + Az CF Press-Übergang mit IG 18



36KA63D + Az CF Press-Übergang mit IG 22




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 19



36KA63E + Az CF Press-Übergang mit IG 28



36KA63F + Az CF Press-Übergang mit IG 35



36KA63G + Az CF Press-Übergang mit IG 42



36KA63H + Az CF Press-Übergang mit IG 54



36KA64 +


Polypropylen, für einen Übergang, mit Steckmuffe und mit Innengewinde (IG). Ohne Unterschied der


z.B. Steelfix C-Stahl Steck-Übergang mit IG CF457 von KELIT oder Gleichwertiges.

36KA64B + Az CF Steck-Übergang mit IG 15



Suchtext:

CF457

36KA64C + Az CF Steck-Übergang mit IG 18 KEL


36KA64D + Az CF Steck-Übergang mit IG 22



36KA64E + Az CF Steck-Übergang mit IG 28



36KA67 +


Polypropylen, für einen Übergangswinkel 90° mit Pressmuffe und mit Außengewinde (AG). Ohne

Unterschied der Gewindedimension,

z.B. Steelfix C-Stahl Press-Übergangswinkel 90° mit AG CP460 von KELIT oder Gleichwertiges.

36KA67B + Az CF Press-Übergangswinkel 90° mit AG 15



Suchtext:

CP460

36KA67C + Az CF Press-Übergangswinkel 90° mit AG 18



36KA67D + Az CF Press-Übergangswinkel 90° mit AG 22



36KA67E + Az CF Press-Übergangswinkel 90° mit AG 28



36KA67F + Az CF Press-Übergangswinkel 90° mit AG 35



36KA67G + Az CF Press-Übergangswinkel 90° mit AG 42




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 20



36KA67H + Az CF Press-Übergangswinkel 90° mit AG 54



36KA69 +


Polypropylen, für einen Übergangswinkel 90° mit Pressmuffe und mit Innengewinde (IG),

z.B. Steelfix C-Stahl Press-Übergangswinkel 90° mit IG CP467 von KELIT oder Gleichwertiges.

36KA69B + Az CF Press-Übergangswinkel 90° mit IG 15



Suchtext:

CP467

36KA69C + Az CF Press-Übergangswinkel 90° mit IG 18



36KA69D + Az CF Press-Übergangswinkel 90° mit IG 22



36KA69E + Az CF Press-Übergangswinkel 90° mit IG 28



36KA73 +


Polypropylen, für eine Kappe, mit Pressmuffe,

z.B. Steelfix C-Stahl Press-Kappe CP471 von KELIT oder Gleichwertiges.

36KA73B + Az CF Press-Kappe 15



Suchtext:

CP471

36KA73C + Az CF Press-Kappe 18



36KA73D + Az CF Press-Kappe 22



36KA73E + Az CF Press-Kappe 28



36KA73F + Az CF Press-Kappe 35



36KA73G + Az CF Press-Kappe 42



36KA73H + Az CF Press-Kappe 54



36KA73I + Az CF Press-Kappe 76



36KA73J + Az CF Press-Kappe 89



36KA73K + Az CF Press-Kappe 108 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 21



36KA76 +



Polypropylen, für einen Übergangsflansch PN6, mit Pressmuffe,

z.B. Steelfix C-Stahl Press-Übergangsflansch PN6 CP487 von KELIT oder Gleichwertiges.

36KA76I + Az CF Press-Übergangsflansch PN6 76



Suchtext:

CP487

36KA76J + Az CF Press-Übergangsflansch PN6 89



36KA76K + Az CF Press-Übergangsflansch PN6 108



36KA77 +


Polypropylen, für einen Übergangsflansch PN16, mit Pressmuffe,





Suchtext:

CP486







36KB + C-Stahl Rohre mit Wärmedämmung (KE KELIT)

1. Material, Kennzeichnung:

1.1. Mediumrohr:

Mediumrohre aus C-Stahl als dünnwandige, lasergeschweißte Präzisionsstahlrohre nach EN 10305-3,

mit niedrigem Kohlenstoffgehalt, innen mit einer Öl-Schicht und außen mit einer thermisch

aufgebrachten Zinkschicht und einer Passivierungs-/Chromatschicht gegen Korrosion geschützt. C-Stahl

Systemrohre sind geeignet für Pressverbindung.

1.2. Wärmedämmung:

Polyurethanschaumstoff nach EN 253, 95% geschlossenzellig, FCKW-frei, Lambda-Wert: 0,03 W/mK,

Raumgewicht mindestens 60 kg/m3, Isolierstärke lt. Norm.

1.3. Mantelrohre:

Mantelrohre werden je nach Einsatzfall in verschiedenen Materialien hergestellt:

1.3.1. SteelFIX CX:

mit Mantelrohr aus verzinktem Stahlblech 0,5 mm, innen spiralgefalzt, für Verlegung oberdisch,

witterungsgeschgützter Leitungen.

1.3.2. SteelFIX PE:

mit Mantelrohr aus PE-HD schwarz, nach EN 253 für Erdverlegung.


Im Stichwort wird das Rohrsystem mit "CF Rohr" gekennzeichnet und der Außendurchmesser x

Wanddicke des Rohres in mm, /der Außendurchmesser des Mantelrohres in mm /und der D-Wert

(Wärmedurchgangswiderstand) in mK/W (z.B. 22x1,5/80/7,46) oder bei Fittings nur der

Außendurchmesser des Mediumrohres (z.B. 22) oder bei Muffen der Außendurchmesser des

Mantelrohres in mm (z.B. 80).


EH

Stk

Stk

Stk

Stk

Stk

Stk



Seite 22



36KB01 +



4. Rohre, Rohrverbindung, Verschnitt:

Rohrverbindung durch Muffenschweißung. Der Verschnitt, das Herstellen und Abdichten der

Verbindungsstellen einschließlich Schweißmaterial und sonstiges Dichtmaterial wurden in die

Einheitspreise einkalkuliert. Die Lieferlängen der Rohre sind so zu wählen, daß die Anzahl der

benötigten Rohrverbindungen minimiert wird.



6. Rohrsystem:

Die Installation erfolgt nach ÖNORM ENV 12108. Es werden zur Aufrechterhaltung der Systemgarantie

nur vom Hersteller angebotene systemkonforme Komponenten verwendet.











C-Stahl Systemrohr aus unlegiertem Stahl mit thermisch aufgebrachter Zinkschicht (Heizungsrohr), mit

werkseitig aufgebrachter Wärmedämmung und Spiro-Mantelrohr (mWD/CX). Die Wärmedämmung

erreicht den je nach Rohraußendurchmesser in mK/W angegebenen D-Wert.

Druckstufe: PN 16,

z.B. KE KELIT SteelFIX-CX Rohr CF1000 oder Gleichwertiges.

36KB01D + C-Stahl Rohr mWD/CX 22x1,5/80/7,46

Angebotenes Rohrsystem: . . . . . . . . . . . .


36KB01E + C-Stahl Rohr mWD/CX 28x1,5/80/6,04



36KB01F + C-Stahl Rohr mWD/CX 35x1,5/80/4,72



36KB01G + C-Stahl Rohr mWD/CX 42x1,5/100/5,00



36KB01H + C-Stahl Rohr mWD/CX 54x1,5/125/4,85



36KB01I + C-Stahl Rohr mWD/CX 76,1x2,0/140/3,51



36KB01J + C-Stahl Rohr mWD/CX 88,9x2,0/160/3,39



36KB01K + C-Stahl Rohr mWD/CX 108x2,0/200/3,57 KEL


EH

m

m

m

m

m

m

m

m



Seite 23



36KB08 +


Aufzahlung (Az) auf C-Stahl Systemrohr aus unlegiertem Stahl mit thermisch aufgebrachter Zinkschicht,

mit werkseitig aufgebrachter Wärmedämmung und Spiro-Mantelrohr (CX/CF Rohr) für alle erforderlichen

Form- und Verbindungsstücke und das Befestigungsmaterial (Formst/Befest.) für alle Leitungsarten.

(Leitg) Ausführung entsprechend der Rohrleitung einschließlich Wärmedämmung und Mantelrohr.

36KB08D + Az CX/CF Rohr Formst/Befest. alle Leitg 22 KEL

36KB08E + Az CX/CF Rohr Formst/Befest. alle Leitg 28 KEL

36KB08F + Az CX/CF Rohr Formst/Befest. alle Leitg 35 KEL

36KB08G + Az CX/CF Rohr Formst/Befest. alle Leitg 42 KEL

36KB08H + Az CX/CF Rohr Formst/Befest. alle Leitg 54 KEL

36KB08I + Az CX/CF Rohr Formst/Befest. alle Leitg 76 KEL

36KB08J + Az CX/CF Rohr Formst/Befest. alle Leitg 89 KEL

36KB08K + Az CX/CF Rohr Formst/Befest. alle Leitg 108 KEL

36KB12 +


mit werkseitig aufgebrachter Wärmedämmung und Spiro-Mantelrohr (CX/CF Rohr) für eine

Verbindungsmuffe (SP-Muffe),

z.B. KE KELIT KELIT-SP Verbindungsmuffe SP6250 oder Gleichwertiges.

Kommentar:

Die Mediumrohrverbindung ist unter ULG 71.KA getrennt auszuschreiben.

36KB12B + Az CX/CF Rohr SP-Muffe 80



36KB12C + Az CX/CF Rohr SP-Muffe 100



36KB12D + Az CX/CF Rohr SP-Muffe 125



36KB12E + Az CX/CF Rohr SP-Muffe 160



36KB12G + Az CX/CF Rohr SP-Muffe 200



36KB21 +

C-Stahl Systemrohr aus unlegiertem Stahl mit thermisch aufgebrachter Zinkschicht, mit werkseitig

aufgebrachter Wärmedämmung und PE-HD-Mantelrohr (mWD/PE). Die Wärmedämmung erreicht den je

nach Rohraußendurchmesser in mK/W angegebenen D-Wert.


z.B. KE KELIT SteelFIX-PE Rohr CF2000 oder Gleichwertiges.

36KB21B + C-Stahl Rohr mWD/PE 22x1,5/90/7,92



36KB21C + C-Stahl Rohr mWD/PE 28x1,5/90/6,50




EH

m

m

m

m

m

m

m

m

Stk

Stk

Stk

Stk

Stk

m

m



Seite 24



36KB21D + C-Stahl Rohr mWD/PE 35x1,5/90/5,19



36KB21E + C-Stahl Rohr mWD/PE 42x1,5/110/5,37



36KB21F + C-Stahl Rohr mWD/PE 54x1,5/125/4,68



36KB21G + C-Stahl Rohr mWD/PE 76,1x2,0/140/3,35



36KB21H + C-Stahl Rohr mWD/PE 88,9x2,0/160/3,25



36KB21I + C-Stahl Rohr mWD/PE 108x2,0/200/3,45



36KB28 +


mit werkseitig aufgebrachter Wärmedämmung und PE-HD Mantelrohr (PE/CF Rohr) für alle

erforderlichen Form- und Verbindungsstücke und das Befestigungsmaterial (Formst/Befest.) für alle

Leitungsarten. (Leitg) Ausführung entsprechend der Rohrleitung einschließlich Wärmedämmung und

Mantelrohr.

36KB28D + Az PE/CF Rohr Formst/Befest. alle Leitg 22 KEL

36KB28E + Az PE/CF Rohr Formst/Befest. alle Leitg 28 KEL

36KB28F + Az PE/CF Rohr Formst/Befest. alle Leitg 35 KEL

36KB28G + Az PE/CF Rohr Formst/Befest. alle Leitg 42 KEL

36KB28H + Az PE/CF Rohr Formst/Befest. alle Leitg 54 KEL

36KB28I + Az PE/CF Rohr Formst/Befest. alle Leitg 76 KEL

36KB28J + Az PE/CF Rohr Formst/Befest. alle Leitg 89 KEL

36KB28K + Az PE/CF Rohr Formst/Befest. alle Leitg 108 KEL

36KB42 +


mit werkseitig aufgebrachter Wärmedämmung und PE-HD Mantelrohr (PE/CF Rohr) für eine

Verbindungsmuffe (K2S-Muffe),

z.B. KE KELIT KELIT-K2S Verbindungsmuffe P6200 oder Gleichwertiges.

Kommentar:


36KB42B + Az PE/CF Rohr K2S-Muffe 90



36KB42C + Az PE/CF Rohr K2S-Muffe 110



36KB42D + Az PE/CF Rohr K2S-Muffe 125




EH

m

m

m

m

m

m

m

m

m

m

m

m

m

m

Stk

Stk

Stk



Seite 25



36KB42E + Az PE/CF Rohr K2S-Muffe 140



36KB42F + Az PE/CF Rohr K2S-Muffe 160



36KB42G + Az PE/CF Rohr K2S-Muffe 200



36KB43 +


mit werkseitig aufgebrachter Wärmedämmung und PE-HD Mantelrohr (PE/CF Rohr)) für einen Bogen, 90

oder 45°, Schenkellänge 0,50 m (Bogen). Ausführung entsprechend der Rohrleitung einschließlich

Wärmedämmung und Mantelrohr,

z.B. KE KELIT SteelFIX-PE C-Stahl-Bogen 90 oder 45° oder Gleichwertiges.

36KB43B + Az PE/CF Rohr Bogen 22



36KB43C + Az PE/CF Rohr Bogen 28



36KB43D + Az PE/CF Rohr Bogen 35



36KB43E + Az PE/CF Rohr Bogen 42



36KB43F + Az PE/CF Rohr Bogen 54



36KB43G + Az PE/CF Rohr Bogen 76



36KB43H + Az PE/CF Rohr Bogen 89



36KB43I + Az PE/CF Rohr Bogen 108



36KC + Rohre aus Verbundwerkst. m.Zub. (KE KELIT)

Rohre aus Verbundwerkstoffen mit Zubehör

1. Material:

5-schichtiges Kunststoff-Verbundrohr aus halogenfreien Kunststoffen, sauerstoff- und

wasserdampfdiffusionsdicht, entsprechend ÖNORM EN/ISO 21003, geprüft, eigenund fremdüberwacht

lt. Norm und ÖVGW registriert.

Innen- und Außenschicht aus vernetztem Polyäthylen (PEX). Stabilisationsrohr längsverschweißtes

Metallfolienrohr aus Aluminium. Äußerer und innerer Haftvermittler zwischen Stabilisationsrohr bzw.

Innen- und Außenschicht zur garantierten, kraftschlüssigen Verbindung der einzelnen Komponenten,

max. Einsatztemperatur 90°C bei 10 bar, extreme Chemikalienfestigkeit, hohe Flexibilität, geringer

Reibungswiderstand und geringe Alterungstendenz. Farbe: weiß.

In der Folge mit KM abgekürzt. Bei Kunststoff-Pressformstücken wird zur Unterscheidung zu

Metall-Pressformstücken im Stichwort die Abkürzung KWU verwendet.Bei Steckfittings die Abkürzung

KMP.


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 26




Im Stichwort wird das Rohrsystem mit KM (bei Kunststoff-Pressformstücken mit KWU) gekennzeichnet

und der Außendurchmesser x Wanddicke des Rohres in mm (z.B. 25x2,5) oder bei Fittings nur der

größte Außendurchmesser in mm (z.B. 25).


3.1. Radiatorenanbindung - Klasse 5:

Betriebstemperatur: bis 90°C/10 bar.

3.2. Sanitäranwendung - Klasse 2:

Betriebstemperatur: bis 70°C/10 bar (kurzzeitig: bis 80°C/10 bar).



Dichtmaterials und des anteiligen Presswerkzeuges sind in den Einheitspreisen einkalkuliert.

5. Verschraubungen, Press- und Steckverbindungen:

5.1. Schraubverbindungen:

5-fach dichtende Schraubverbindung als dauerhaft dichte Verbindung zu Systemteilen und Modulrohren,

Mutter mit Innengewinde und Stützhülse, einschl. Klemmring, aus spannungsfrei geglühtem Messing

(Ms 58), porenfrei metallisiert.

5.2. Pressverbindungen aus Metall:

mehrfach dichtende Pressverbindung als dauerhaft dichte Verbindung zu Modulrohren, spannungsfrei

geglühtem Messing (Ms 58), porenfrei metallisiert, von 16 bis 32 in unverpresst undichter Ausführung mit

Edelstahlpresshülse (KM..), für höchste Formstabilität nach der Verpressung. Presshülse mit

Sichtfenster als Einschubkontrolle.

5.3. Pressverbindungen aus Kunstsstoff:

Pressverbindung mit EPDM-O-Ring, Fitting aus Polyphenylensulfon (z.B. WINDOX-U PPSU),

halogenfrei, trinkwassergeeignet, sauerstoffdiffusionsdicht und mit Presshülse aus Edelstahl in

unverpresst undichter Ausführung, als dauerhaft dichtende Verbindung zu Modulrohren. Presshülse mit


5.4. Steckverbindung aus Metall:

Steckverbindungen mit 2 NANO-beschichteten, innendichtenden EPDM-O-Ringen, angebracht auf zwei

höhenversetzten Dichtzonen zum Toleranzausgleich der Rohre, Fittingkörper aus spannungsfrei

geglühtem Messing (DZR - Ms 63/CW602N), porenfei metallisiert sowie an der Rohrinnenseite liegende

2-Komponenten-Auszugsbarriere aus Elastomer und Kunststoff (zur Verhinderung von

elektrochemischer Korrosion zwischen Grabring und Alu-Stabilisationsrohr). Steckverbindung mit

Protectorring aus Kunststoff (zur Verhinderung des Einschiebens nicht kalibrierter Rohre zum Schutz

der Dichtelemente), mit einer transparenten Hülse aus Polyamid und mit Endkappen zum Schutz vor

Verschmutzung. Die Steckverbindung ist trinkwassergeeignet und sauerstoffdiffusionsdicht als dauerhaft

dichte Verbindung zu Modulrohren. Verarbeitung ohne Presswerkzeuge "GESTECKT DICHT".

6. Montagehilfen:

Montageschienen, Halteplatten und Haltewinkel für Armaturen-Anschlusssysteme sind im Einheitspreis

der Armaturenanschlusswinkel enthalten.





nur vom Hersteller angebotene systemkonforme Komponenten verwendet. Ein aktueller Nachweis (nicht

älter als 2Jahre) über eine Schulung des Montagepersonals durch den Systemhersteller wird vor

Montagebeginn vorgelegt.

9 Verteilerschränke:

Unterputz-Verteilerschränke sind mit umlaufender Blende ausgeführt, der Anschluss zu Beton bzw.

Putz ist mit einer überstreichbaren Acrylfuge abgeschlossen.



EH



Seite 27












Kommentar:

Leistungsgruppe, Vorbemerkungen:

Es gelten alle unter der Leistungsgruppenüberschrift in der LB-HT angeführten Vorbemerkungen. Mit

dem EDV Ausdruck der ersten ausgewählten Position der KE KELIT Ergänzungstexte werden bei

ÖNORM-gerechten Programmen die Leistungsgruppenüberschrift einschließlich aller darunter

vorhandenen Vorbemerkungen mit ausgedruckt. Bei händischer Bearbeitung sind diese

Vorbemerkungen zusätzlich mit auszuschreiben.

Zuschlagskriterien (Bestbieterprinzip):

Wird vom Ausschreibenden eine Variantenausschreibung durchgeführt, so wird vorgeschlagen,

folgende Formulierungen in die Ausschreibung aufzunehmen.

Außer dem Preis, dessen Marktgerechtheit geprüft wird, gelten für Verbundrohre folgende

Zuschlagskriterien:

1. Materialaufbau (Gewichtung 25%)

a. Innen- und Außenschicht materialgleich (PEX)

b. Aluschicht verschweißt

c. 100%-ige Sauerstoffdichtheit

d. werkseitig aufgebrachte Isolierung, reißfeste Oberfläche

2. Korrosionsverhalten (Gewichtung 25%)

a. galvanische Vernickelung der Messingformteile

b. Verhinderung von Alu-/Messing-Lokalelementen

3. Verbindungstechnik (Gewichtung 20%)

a. Schraub- und Pressverbindung möglich

b. Presshülse aus Edelstahl

c. Mehrfachdichtung durch 2 O-Ringe

d. Sichtkontrolle der Pressverbindung

4. Umweltverträglichkeit (Gewichtung 20%)

a. halogenfreie Kunststoffe

b. Emission von Schadstoffen, Rohrabfallrecycling (ÖAKR)

c. Schallschutz der Isolierung (Noppen)

5. Zweckmäßigkeit und Sicherheit (Gewichtung 10%)

a. Montagefreundlichkeit des Systems, Produkteinschulung

b. ÖVGW- bzw. ÖNORM-geprüft

c. Technische Unterlagen

Diese Bewertung wird sowohl für die Normalausführung als auch für die vom Ausschreiber gebildeten

Varianten durchgeführt.

Die Bewertung der Verbundrohre stellt dabei nur eine Teil-Qualitätsbewertung dar. Im Hinblick auf die

Gesamtbewertung erfolgt eine Zusammensetzung nach nachstehender Tabelle:

Teilbereich Verbundrohre: %

Teilbereich : %


Gesamt: 100%


EH



Seite 28



36KC01 +

5-Schichten Verbundrohr PEX/Al/PEX als Rollenware (Modulrohr),

z.B. KE KELIT KELOX Rollenware KM100 oder Gleichwertiges.

36KC01A + KM Modulrohr 14x2



36KC01B + KM Modulrohr 16x2



36KC01D + KM Modulrohr 20x2,25



36KC01E + KM Modulrohr 25x2,5



36KC01F + KM Modulrohr 32x3



36KC02 +

5-Schichten Verbundrohr PEX/Al/PEX als Stangenware,

z.B. KE KELIT KELOX Stangenware KM110 oder Gleichwertiges.

36KC02B + KM Modulrohr Stangenware 16x2



36KC02D + KM Modulrohr Stangenware 20x2,25



36KC02E + KM Modulrohr Stangenware 25x2,5



36KC02F + KM Modulrohr Stangenware 32x3



36KC02G + KM Modulrohr Stangenware 40x4



36KC02H + KM Modulrohr Stangenware 50x4,5



36KC02I + KM Modulrohr Stangenware 63x6,0



36KC02J + KM Modulrohr Stangenware 75x7,5



36KC03 +

5-Schichten Verbundrohr PEX/Al/PEX als Rollenware mit werkseitig vorgefertigter Wärmedämmung aus

4 mm Weichschaumstoff, geschlossenzellig und mit Schutzmantel aus zähelastischer PE-Folie

(Modulrohr WD4),

z.B. KE KELIT KELOX Plus-Rohr KM134 oder Gleichwertiges.

36KC03A + KM Modulrohr WD4 14x2



36KC03B + KM Modulrohr WD4 16x2 KEL


EH

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m



Seite 29




36KC03D + KM Modulrohr WD4 20x2,25



36KC03E + KM Modulrohr WD4 25x2,5



36KC03F + KM Modulrohr WD4 32x3



36KC04 +


7,5 mm Weichschaumstoff, geschlossenzellig und mit Schutzmantel aus zähelastischer PE-Folie

(Modulrohr WD7),





36KC04B + KM Modulrohr WD7 16x2












36KC05 +


9 mm Weichschaumstoff, geschlossenzellig und mit Schutzmantel aus zähelastischer PE-Folie

(Modulrohr WD9).

Angegeben sind: Außendurchmesser x Wanddicke,


















EH

m

m

m

m

m

m

m

m

m

m

m

m

m



Seite 30



36KC07 +

5-Schichten Verbundrohr PEX/Al/PEX als Rollenware mit werkseitig vorgefertigter Umhüllung aus

gewelltem, wasserundurchlässigem Überschubrohr aus PE-HD Rohr,

z.B. KE KELIT KELOX Pro-Rohr KM140 oder Gleichwertiges.

36KC07B + KM Modulrohr gewellt PE-HD 16x2



36KC07D + KM Modulrohr gewellt PE-HD 20x2,25



36KC08 +

5-Schichten Verbundrohr als Rollenware mit werkseitig vorgefertigter Umhüllung aus gewelltem,

wasserundurchlässigem Überschubrohr aus PE-HD Rohr und zusätzlich werkseitig aufgebrachter

Wärmedämmung aus 4 mm Weichschaumstoff, geschlossenzellig und mit Schutzmantel aus

zähelastischer PE-Folie,

z.B. KE KELIT KELOX Pro-Plus-Rohr KM144 oder Gleichwertiges.

36KC08B + KM Modulrohr gewellt PE-HD WD4 16x2



36KC08D + KM Modulrohr gewellt PE-HD WD4 20x2,25



36KC10 +

Aufzahlung (Az) auf die Positionen KM Modulrohre, für alle erforderlichen Form- und Verbindungsstücke

und das Befestigungsmaterial (Formst/Befest.) für Anschlussleitungen.

36KC10A + Az KM Formst/Befest. Anschlussleitungen 14 KEL

36KC10B + Az KM Formst/Befest. Anschlussleitungen 16 KEL

36KC10D + Az KM Formst/Befest. Anschlussleitungen 20 KEL

36KC11 +


und das Befestigungsmaterial (Formst/Befest.) für alle Leitungsarten.

36KC11A + Az KM Formst/Befest. alle Leitungen 14 KEL

36KC11B + Az KM Formst/Befest. alle Leitungen 16 KEL

36KC11D + Az KM Formst/Befest. alle Leitungen 20 KEL

36KC11E + Az KM Formst/Befest. alle Leitungen 25 KEL

36KC11F + Az KM Formst/Befest. alle Leitungen 32 KEL

36KC11G + Az KM Formst/Befest. alle Leitungen 40 KEL

36KC11H + Az KM Formst/Befest. alle Leitungen 50 KEL

36KC11I + Az KM Formst/Befest. alle Leitungen 63 KEL

36KC11J + Az KM Formst/Befest. alle Leitungen 75 KEL

36KC13 +

Aufzahlung (Az) auf die Positionen KM Modulrohre für eine Anschlussgarnitur aus Messing porenfrei

metallisiert, mit 1/2 Außengewinde (1/2Ag) zur Verbindung auf Heizkörper-Ventile und

Heizkörper-Rücklaufverschraubungen 1/2 nach DIN bzw. EN 215; einschl. Druckschraube, Stützhülse

mit O-Ringen und Klemmring, ohne Unterschied des Ventilfabrikates,

z.B. KE KELIT KELOX-Anschlussgarnitur KM210 für Danfoss, Herz, Oventrop und KM212 für Heimeier

oder Gleichwertiges.

36KC13A + Az KM Anschlussgarnitur 1/2 Ag 14 KEL


EH

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

Stk



Seite 31




36KC13B + Az KM Anschlussgarnitur 1/2 Ag 16



36KC14 +

Aufzahlung (Az) auf die Positionen KM Modulrohre für eine Euroverschraubung, aus Messing porenfrei

metallisiert, mit Innengewinde (3/4 Ig) zur Verbindung auf Installations-Bauteile mit 3/4

Außengewinde-Eurokonus nach EN 215; einschl. Mutter, Stützhülse mit O-Ringen und Klemmring,

z.B. KE KELIT KELOX-Euroverschraubung KM220 oder Gleichwertiges.

36KC14A + Az KM Euroverschraubung 3/4 Ig 14



36KC14B + Az KM Euroverschraubung 3/4 Ig 16



36KC14D + Az KM Euroverschraubung 3/4 Ig 20



36KC14E + Az KM Euroverschraubung 3/4 Ig 25



36KC18 +

Aufzahlung (Az) auf die Positionen KM Modulrohre für eine Presskupplung, egal oder reduziert, gerade,

aus Messing porenfrei metallisiert, einschl. Stützhülsen mit O-Ringen und Edelstahl-Presshülsen, ohne

Unterschied der Reduzierung,

z.B. KE KELIT KELOX-Presskupplung KM/KMU410 oder Gleichwertiges.

36KC18B + Az KM Presskupplung 16



36KC18D + Az KM Presskupplung 20



36KC18E + Az KM Presskupplung 25



36KC18F + Az KM Presskupplung 32



36KC18G + Az KM Presskupplung 40



36KC18H + Az KM Presskupplung 50



36KC18I + Az KM Presskupplung 63



36KC18J + Az KM Presskupplung 75




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 32



36KC19 +


aus Kunststoff PPSU, einschl. Stützhülsen mit O-Ringen und Edelstahl-Presshülsen, ohne Unterschied

der Reduzierung,

z.B. KE KELIT Kelox-WINDOX-U Presskupplung KWU410 oder Gleichwertiges.

36KC19B + Az KWU Presskupplung 16



36KC19D + Az KWU Presskupplung 20



36KC19E + Az KWU Presskupplung 25



36KC19F + Az KWU Presskupplung 32



36KC19G + Az KWU Presskupplung 40



36KC19H + Az KWU Presskupplung 50



36KC19I + Az KWU Presskupplung 63



36KC20 +

Aufzahlung (Az) auf die Positionen KM Modulrohre für eine Steckkupplung, egal oder reduziert, gerade,

aus Messing porenfrei metallisiert, einschl. Stützhülsen mit O-Ringen und Auszugsbarrieren, ohne


z.B. KE KELIT Kelox-PROtec Steckkupplung KMP410 oder Gleichwertiges.

36KC20B + Az KMP Steckkupplung 16



Suchtext:

KMP410

36KC20D + Az KMP Steckkupplung 20



36KC20E + Az KMP Steckkupplung 25



36KC20F + Az KMP Steckkupplung 32



36KC21 +

Aufzahlung (Az) auf die Positionen KM Modulrohre für einen Presswinkel mit 90° und für eine

Richtungsänderung mit minimalem Radius (Presswinkel 90), aus Messing porenfrei metallisiert, einschl.

Stützhülsen mit O-Ringen und Edelstahl-Presshülsen,

z.B. KE KELIT KELOX-Presswinkel 90° KM/KMU420 oder Gleichwertiges.

36KC21B + Az KM Presswinkel 90 16



36KC21D + Az KM Presswinkel 90 20




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 33



36KC21E + Az KM Presswinkel 90 25



36KC21F + Az KM Presswinkel 90 32



36KC21G + Az KM Presswinkel 90 40



36KC21H + Az KM Presswinkel 90 50



36KC21I + Az KM Presswinkel 90 63



36KC21J + Az KM Presswinkel 90 75



36KC22 +


Richtungsänderung mit minimalem Radius (Presswinkel 90), aus Kunststoff PPSU, einschl. Stützhülsen

mit O-Ringen und Edelstahl-Presshülsen,

z.B. KE KELIT Kelox-WINDOX-U Presswinkel 90° KWU420 oder Gleichwertiges.

36KC22B + Az KWU Presswinkel 90 16



36KC22D + Az KWU Presswinkel 90 20



36KC22E + Az KWU Presswinkel 90 25



36KC22F + Az KWU Presswinkel 90 32



36KC22G + Az KWU Presswinkel 90 40



36KC22H + Az KWU Presswinkel 90 50



36KC22I + Az KWU Presswinkel 90 63



36KC23 +

Aufzahlung (Az) auf die Positionen KM Modulrohre für einen Steckwinkel mit 90° und für eine

Richtungsänderung mit minimalem Radius (Steckwinkel 90), aus Messing porenfrei metallisiert, einschl.

Stützhülsen mit O-Ringen und Auszugsbarrieren,

z.B. KE KELIT Kelox-PROtec Steckwinkel 90° KMP420 oder Gleichwertiges.

36KC23B + Az KMP Steckwinkel 90 16



36KC23D + Az KMP Steckwinkel 90 20 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 34




36KC23E + Az KMP Steckwinkel 90 25



36KC23F + Az KMP Steckwinkel 90 32



36KC24 +























36KC25 +




















36KC27 +

Aufzahlung (Az) auf KM Modulrohre für ein Heizkörper-Anschlussrohr aus Kupfer, d15, vernickelt, mit

Pressübergangswinkel 90°, aus Messing porenfrei metallisiert (Ms), einschl. Stützhülsen mit O-Ringen

und Edelstahl-Presshülsen.


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 35



Angegeben sind: der Außendurchmesser des Rohres und die Schenkellänge (L) in mm,

z.B. KE KELIT KELOX-Press-HK-Anschlusswinkel 90° KM/KMU430 oder Gleichwertiges.

36KC27B + Az KMU Press-HK-Anschlussw. 90 Ms 16 L350



Suchtext:

36KC29 +

KM/KMU430


Steckübergangswinkel 90°, aus Messing porenfrei metallisiert (Ms), einschl. Stützhülsen mit O-Ringen

und Auszugsbarrieren.


z.B. KE KELIT KELOX-PROtec HK-Anschlusswinkel 90° KMP430 oder Gleichwertiges.

36KC29B + Az KMP Steck-HK-Anschlussw. 90 Ms 16 L350



Suchtext:

36KC30 +

KMP430


Pressübergangs-T-Stück, aus Messing porenfrei metallisiert (Ms), einschl. Stützhülsen mit O-Ringen

und Edelstahl-Presshülsen.


z.B.KE KELIT KELOX-Press-HK-Anschluss T-Stück KM/KMU432 oder Gleichwertiges.

36KC30B + Az KMU Press-HK-Anschluss-T-Stk Ms 16 L350



Suchtext:

KMU432

36KC30D + Az KMU Press-HK-Anschluss-T-Stk Ms 20 L350



36KC31 +


Steck-T-Stück, aus Messing porenfrei metallisiert (Ms), einschl. Stützhülsen mit O-Ringen und

Auszugsbarrieren.


z.B. KE KELIT KELOX-PROtec HK-Anschluss-T-Stück KMP432 oder Gleichwertiges.

36KC31B + Az KMP Steck-HK-Anschluss-T-Stk Ms 16 L350



Suchtext:

KMP432

36KC31D + Az KMP Steck-HK-Anschluss-T-Stk Ms 20 L350



36KC33 +

Sockelleisten (SL) Radiator-Anschlussgarnitur (AnG) mit wechselbaren Pressanschlussübergängen,


Unterschied der Reduzierung. Radiatorenanschlüsse 1/2 Ag (1/2Ag),

z.B.KE KELIT KELOX-Press-SL-Anschlussgarnitur KM/KMU435 oder Gleichwertiges.

36KC33B + SL-KMU Anschlussgarnitur 1/2 Ag 16



Suchtext:

KMU435

36KC33D + SL-KMU Anschlussgarnitur 1/2 Ag 20




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 36



36KC33E + SL-KMU Anschlussgarnitur 1/2 Ag 25



36KC33F + Az SL-AnG Anschlussbogen 15x1 KEL Stk

Aufzahlung für Anschlussbogen (KM/KMU437) aus Kupferrohr, d15, vernickelt, zum Anschluss der

Anschlussgarnitur an den Radiator, komplett mit Klemmringverschraubung. Abgerechnet je Radiator.


Suchtext:

KM437

36KC33G + Az SL-AnG Anschlusswinkel absperrbar 15x1 KEL Stk

Aufzahlung für einen absperrbaren Anschlusswinkel (KM/KMU438) aus Kupferrohr, d15, vernickelt, zum

Anschluss der Anschlussgarnitur an den Radiator, komplett mit Klemmringverschraubung. Abgerechnet

je Radiator.


Suchtext:

36KC35 +

KM438

Aufzahlung (Az) auf die Positionen KM Modulrohre für ein Press-T-Stück, egal oder reduziert

(Press-T-Stück), aus Messing porenfrei metallisiert, einschl. Stützhülsen mit O-Ringen und

Edelstahl-Presshülsen. Ohne Unterschied der Reduzierung,

z.B. KE KELIT KELOX-Press-T-Stück KM/KMU440 oder Gleichwertiges.

36KC35B + Az KM Press-T-Stück 16



36KC35D + Az KM Press-T-Stück 20



36KC35E + Az KM Press-T-Stück 25



36KC35F + Az KM Press-T-Stück 32



36KC35G + Az KM Press-T-Stück 40



36KC35H + Az KM Press-T-Stück 50



36KC35I + Az KM Press-T-Stück 63



36KC35J + Az KM Press-T-Stück 75



36KC36 +


(Press-T-Stück), aus Kunststoff PPSU, einschl. Stützhülsen mit O-Ringen und Edelstahl-Presshülsen.

Ohne Unterschied der Reduzierung,

z.B. KE KELIT Kelox-WINDOX-U Press-T-Stück KWU440 oder Gleichwertiges.

36KC36B + Az KWU Press-T-Stück 16



36KC36D + Az KWU Press-T-Stück 20 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 37




36KC36E + Az KWU Press-T-Stück 25



36KC36F + Az KWU Press-T-Stück 32



36KC36G + Az KWU Press-T-Stück 40



36KC36H + Az KWU Press-T-Stück 50



36KC36I + Az KWU Press-T-Stück 63



36KC37 +

Aufzahlung (Az) auf die Positionen KM Modulrohre für ein Steck-T-Stück, egal oder reduziert

(Steck-T-Stück), aus Messing porenfrei metallisiert, einschl. Stützhülsen mit O-Ringen und

Auszugsbarrieren. Ohne Unterschied der Reduzierung,

z.B. KE KELIT Kelox-PROtec Steck-T-Stück KMP440 oder Gleichwertiges.

36KC37B + Az KMP Steck-T-Stück 16



Suchtext:

KMP440

36KC37D + Az KMP Steck-T-Stück 20



36KC37E + Az KMP Steck-T-Stück 25



36KC37F + Az KMP Steck-T-Stück 32



36KC38 +

Aufzahlung (Az) auf die Positionen KM Modulrohre für ein Press-Doppel-Anbindungs-T-Stück, egal oder

reduziert, aus Messing porenfrei metallisiert, mit Schallschutzbox, einschl. Stützhülsen mit O-Ringen

und Edelstahl-Presshülsen. Ohne Unterschied der Reduzierung,

z.B. KE KELIT KELOX-Press-Doppel-Anbindungs-T-Stück KM441 oder Gleichwertiges.

36KC38B + Az KM Press-Doppel-Anbindungs-T-Stück 16



36KC38D + Az KM Press-Doppel-Anbindungs-T-Stück 20



36KC43 +

Aufzahlung (Az) auf die Positionen KM Modulrohre für ein Pressübergangs-T-Stück mit Innengewinde

am Abgang, aus Messing porenfrei metallisiert, einschl. Stützhülsen mit O-Ringen und

Edelstahl-Presshülsen,

z.B. KE KELIT KELOX-Pressübergangs-T-Stück mit IG KM/KMU447 oder Gleichwertiges.

36KC43B + Az KM Press-T-Stück mit Abgang Ig 16



36KC43D + Az KM Press-T-Stück mit Abgang Ig 20 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 38




36KC43E + Az KM Press-T-Stück mit Abgang Ig 25



36KC43F + Az KM Press-T-Stück mit Abgang Ig 32



36KC43G + Az KM Press-T-Stück mit Abgang Ig 40



36KC43H + Az KM Press-T-Stück mit Abgang Ig 50



36KC43I + Az KM Press-T-Stück mit Abgang Ig 63



36KC43J + Az KM Press-T-Stück mit Abgang Ig 75



36KC44 +


am Abgang, aus Kunststoff PPSU, einschl. Stützhülsen mit O-Ringen und Edelstahl-Presshülsen,

z.B. KE KELIT Kelox-WINDOX-U Pressübergangs T-Stück mit IG KWU447 oder Gleichwertiges.

36KC44B + Az KWU Press-T-Stück mit Abgang Ig 16



36KC44D + Az KWU Press-T-Stück mit Abgang Ig 20



36KC44E + Az KWU Press-T-Stück mit Abgang Ig 25



36KC45 +

Aufzahlung (Az) auf die Positionen KM Modulrohre für ein Steckübergangs-T-Stück mit Innengewinde


Auszugsbarrieren,

z.B. KE KELIT Kelox-PROtec Steckübergangs T-Stück mit IG KMP447 oder Gleichwertiges.

36KC45B + Az KMP Steck-T-Stück mit Abgang Ig 16



36KC45D + Az KMP Steck-T-Stück mit Abgang Ig 20



36KC45E + Az KMP Steck-T-Stück mit Abgang Ig 25



36KC45F + Az KMP Steck-T-Stück mit Abgang Ig 32



36KC46 +

Aufzahlung (Az) auf die Positionen KM Modulrohre für einen Pressübergang mit Außengewinde gerade,

geeignet zum Eindichten (mit Hanf), aus Messing porenfrei metallisiert, einschl. Stützhülsen mit

O-Ringen und Edelstahl-Presshülse. Ohne Unterschied des Anschlussgewindes,

z.B. KE KELIT KELOX-Pressübergang mit AG gerade KM/KMU450 oder Gleichwertiges.


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 39



36KC46B + Az KM Pressübergang Ag 16



36KC46D + Az KM Pressübergang Ag 20



36KC46E + Az KM Pressübergang Ag 25



36KC46F + Az KM Pressübergang Ag 32



36KC46G + Az KM Pressübergang Ag 40



36KC46H + Az KM Pressübergang Ag 50



36KC46I + Az KM Pressübergang Ag 63



36KC46J + Az KM Pressübergang Ag 75



36KC47 +


geeignet zum Eindichten (mit Hanf), aus Kunststoff PPSU, einschl. Stützhülsen mit O-Ringen und

Edelstahl-Presshülse. Ohne Unterschied des Anschlussgewindes,

z.B. KE KELIT Kelox-WINDOX-U Pressübergang mit AG gerade KWU450 oder Gleichwertiges.

36KC47B + Az KWU Pressübergang Ag 16



36KC47D + Az KWU Pressübergang Ag 20



36KC47E + Az KWU Pressübergang Ag 25



36KC47F + Az KWU Pressübergang Ag 32



36KC47G + Az KWU Pressübergang Ag 40



36KC47H + Az KWU Pressübergang Ag 50



36KC47I + Az KWU Pressübergang Ag 63




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 40



36KC48 +

Aufzahlung (Az) auf die Positionen KM Modulrohre für einen Steckübergang mit Außengewinde gerade,


O-Ringen und Auszugsbarrieren. Ohne Unterschied des Anschlussgewindes,

z.B. KE KELIT Kelox-PROtec Steckübergang mit AG gerade KMP450 oder Gleichwertiges.

36KC48B + Az KMP Steckübergang Ag 16



36KC48D + Az KMP Steckübergang Ag 20



Suchtext:

KMP450

36KC48E + Az KMP Steckübergang Ag 25



36KC48F + Az KMP Steckübergang Ag 32



36KC50 +

Aufzahlung (Az) auf die Positionen KM Modulrohre für eine Pressverschraubung mit Innengewinde (Ig)

zum Anschluss an Armaturen, aus Messing porenfrei metallisiert, einschl. Stützhülsen mit O-Ringen

und Edelstahl-Presshülsen. Nur für Aufputz-Einsatz geeignet,

z.B. KE KELIT KELOX-Pressverschraubung mit IG KM/KMU455 oder Gleichwertiges.

36KC50B + Az KM Pressverschraubung Ig 16



36KC50D + Az KM Pressverschraubung Ig 20



36KC50E + Az KM Pressverschraubung Ig 25



36KC50F + Az KM Pressverschraubung Ig 32



36KC51 +


zum Anschluss an Armaturen, aus Kunststoff PPSU, einschl. Stützhülsen mit O-Ringen und

Edelstahl-Presshülsen. Nur für Aufputz-Einsatz geeignet,

z.B. KE KELIT Kelox-WINDOX-U Pressverschraubung mit IG KWU455 oder Gleichwertiges.

36KC51B + Az KWU Pressverschraubung Ig 16



36KC51D + Az KWU Pressverschraubung Ig 20



36KC51E + Az KWU Pressverschraubung Ig 25



36KC51F + Az KWU Pressverschraubung Ig 32



36KC51G + Az KWU Pressverschraubung Ig 40




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 41



36KC51H + Az KWU Pressverschraubung Ig 50



36KC52 +

Aufzahlung (Az) auf die Positionen KM Modulrohre für eine Steckverschraubung mit Innengewinde (Ig)


und Auszugsbarrieren. Nur für Aufputz-Einsatz geeignet,

z.B. KE KELIT Kelox-PROtec Steckverschraubung mit IG KMP455 oder Gleichwertiges.

36KC52B + Az KMP Steckverschraubung Ig 16



36KC52D + Az KMP Steckverschraubung Ig 20



Suchtext:

KMP455

36KC52E + Az KMP Steckverschraubung Ig 25



Suchtext:

KMP455

36KC52F + Az KMP Steckverschraubung Ig 32



Suchtext:

36KC53 +

KMP455

Aufzahlung (Az) auf die Positionen KM Modulrohre für einen Pressübergang mit Innengewinde

(Pressübergang Ig), aus Messing porenfrei metallisiert, einschl. Stützhülsen mit O-Ringen und

Edelstahl-Presshülse, ohne Unterschied des Anschlussgewindes,

z.B. KE KELIT KELOX-Pressübergang mit IG gerade KM/KMU457 oder Gleichwertiges.

36KC53B + Az KM Pressübergang Ig 16



36KC53D + Az KM Pressübergang Ig 20 KEL


36KC53E + Az KM Pressübergang Ig 25



36KC53F + Az KM Pressübergang Ig 32



36KC53G + Az KM Pressübergang Ig 40



36KC53H + Az KM Pressübergang Ig 50



36KC53I + Az KM Pressübergang Ig 63



36KC53J + Az KM Pressübergang Ig 75




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 42



36KC54 +


(Pressübergang Ig), aus Kunststoff PPSU, einschl. Stützhülsen mit O-Ringen und


z.B. KE KELIT Kelox-WINDOX-U Pressübergang mit IG gerade KWU457 oder Gleichwertiges.

36KC54B + Az KWU Pressübergang Ig 16



36KC54D + Az KWU Pressübergang Ig 20



36KC54E + Az KWU Pressübergang Ig 25



36KC54F + Az KWU Pressübergang Ig 32



36KC54G + Az KWU Pressübergang Ig 40



36KC55 +

Aufzahlung (Az) auf die Positionen KM Modulrohre für einen Steckübergang mit Innengewinde

(Steckübergang Ig), aus Messing porenfrei metallisiert, einschl. Stützhülsen mit O-Ringen und

Auszugsbarrieren, ohne Unterschied des Anschlussgewindes,

z.B. KE KELIT Kelox-PROtec Steckübergang mit IG gerade KMP457 oder Gleichwertiges.

36KC55B + Az KMP Steckübergang Ig 16



36KC55D + Az KMP Steckübergang Ig 20



36KC55E + Az KMP Steckübergang Ig 25



Suchtext:

KMP457

36KC55F + Az KMP Steckübergang Ig 32



Suchtext:

36KC56 +

KMP457

Aufzahlung (Az) auf die Positionen KM Modulrohre für einen Pressübergangswinkel 90°, mit

Außengewinde, geeignet zum Eindichten (mit Hanf), aus Messing porenfrei metallisiert, einschl.

Stützhülsen mit O-Ringen und Edelstahl-Presshülse. Ohne Unterschied des Anschlussgewindes,

z.B. KE KELIT KELOX-Pressübergangswinkel mit AG 90° KM/KMU460 oder Gleichwertiges.

36KC56B + Az KM Pressübergangswinkel 90 Ag 16



36KC56D + Az KM Pressübergangswinkel 90 Ag 20



36KC56E + Az KM Pressübergangswinkel 90 Ag 25



36KC56F + Az KM Pressübergangswinkel 90 Ag 32 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 43



36KC57 +



Außengewinde, aus Kunststoff PPSU, einschl. Stützhülsen mit O-Ringen und Edelstahl-Presshülse.

Ohne Unterschied des Anschlussgewindes,

z.B. KE KELIT Kelox-WINDOX-U Pressübergangswinkel mit AG 90° KWU460 oder Gleichwertiges.

36KC57B + Az KWU Pressübergangswinkel 90 Ag 16



36KC57D + Az KWU Pressübergangswinkel 90 Ag 20



36KC57E + Az KWU Pressübergangswinkel 90 Ag 25



36KC57F + Az KWU Pressübergangswinkel 90 Ag 32



36KC58 +

Aufzahlung (Az) auf die Positionen KM Modulrohre für einen Steckübergangswinkel 90°, mit

Außengewinde, aus Messing porenfrei metallisiert, einschl. Stützhülsen mit O-Ringen und

Auszugsbarrieren. Ohne Unterschied des Anschlussgewindes,

z.B. KE KELIT Kelox-PROtec Steckübergangswinkel mit AG 90° KMP460 oder Gleichwertiges.

36KC58B + Az KMP Steckübergangswinkel 90 Ag 16



36KC58D + Az KMP Steckübergangswinkel 90 Ag 20



36KC58E + Az KMP Steckübergangswinkel 90 Ag 25



Suchtext:

KMP460

36KC58F + Az KMP Steckübergangswinkel 90 Ag 32



Suchtext:

36KC59 +

KMP460


Innengewinde, aus Messing porenfrei metallisiert, einschl. Stützhülsen mit O-Ringen und


z.B. KE KELIT KELOX-Pressübergangswinkel mit IG 90° KM/KMU467 oder Gleichwertiges.

36KC59B + Az KM Pressübergangswinkel 90 Ig 16



36KC59D + Az KM Pressübergangswinkel 90 Ig 20



36KC59E + Az KM Pressübergangswinkel 90 Ig 25



36KC59F + Az KM Pressübergangswinkel 90 Ig 32




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 44



36KC60 +


Innengewinde, aus Kunststoff PPSU, einschl. Stützhülsen mit O-Ringen und Edelstahl-Presshülse.


z.B. KE KELIT Kelox-WINDOX-U Pressübergangswinkel mit IG 90° KWU467 oder Gleichwertiges.

36KC60B + Az KWU Pressübergangswinkel 90 Ig 16



36KC60D + Az KWU Pressübergangswinkel 90 Ig 20



36KC60E + Az KWU Pressübergangswinkel 90 Ig 25



36KC60F + Az KWU Pressübergangswinkel 90 Ig 32



36KC61 +




z.B. KE KELIT Kelox-PROtec Steckübergangswinkel mit IG 90° KMP467 oder Gleichwertiges.

36KC61B + Az KMP Steckübergangswinkel 90 Ig 16



36KC61D + Az KMP Steckübergangswinkel 90 Ig 20



36KC61E + Az KMP Steckübergangswinkel 90 Ig 25



Suchtext:

KMP467

36KC61F + Az KMP Steckübergangswinkel 90 Ig 32



Suchtext:

36KC63 +

KMP467

Aufzahlung (Az) auf die Positionen KM Modulrohre für ein Schrägsitzventil, Durchgangsform (DF) mit

schrägem Oberteil aus Messing (Ms), mit Entleerung (mE), beidseitig mit

Armaturen-Pressverschraubung, aus Messing porenfrei metallisiert, einschl. Stützhülsen mit O-Ringen

und Edelstahl-Presshülse,

z.B. KE KELIT Kelox-WINDOX-U Schrägsitzventil KWU452 oder Gleichwertiges.

36KC63B + Az KWU Schrägsitzventil DF Ms mE 16



36KC63D + Az KWU Schrägsitzventil DF Ms mE 20



36KC63E + Az KWU Schrägsitzventil DF Ms mE 25



36KC63F + Az KWU Schrägsitzventil DF Ms mE 32




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 45



36KC63G + Az KWU Schrägsitzventil DF Ms mE 40



36KC63H + Az KWU Schrägsitzventil DF Ms mE 50



36KC72 +

Verteilermodul 2-fach oder 3-fach, zum händischen Zusammenschrauben beliebiger Anzahl an

Verteilerabgängen, aus Kunststoff PPSU, Verteilerabgänge mit 3/4 AG. Im Einheitspreis sind

Verteilerhalter anteilig einkalkuliert. Anschlusszubehör in eigener Position (als Aufzahlung),

z.B. KE KELIT Kelox-WINDOX-U Verteiler KWU550 oder Gleichwertiges.

36KC72A + Verteilermodul KWU 2-fach



Suchtext:

KWU550

36KC72B + Verteilermodul KWU 3-fach



Suchtext:

36KC73 +

KWU550

Aufzahlung (Az) auf die Positionen Verteilermodul KWU für Anschlusszubehör aus Kunststoff PPSU.

36KC73A + Az KWU Anschlussadapter 16 KEL Stk

Anschlussadapter 3/4 IG mit Pressanschluss 16, z.B. KE KELIT Kelox-WINDOX-U Anschlussadapter

KWU552 oder Gleichwertiges.


Suchtext:

KWU552

36KC73B + Az KWU Anschlussadapter 20 KEL Stk




Suchtext:

KWU552

36KC73C + Az KWU Blindanschlussadapter KEL Stk

Blindanschlussadapter 3/4 IG, z.B. KE KELIT Kelox-WINDOX-U Blindanschlussadapter KWU552 oder



Suchtext:

KWU552

36KC73F + Az KWU Verteilerkappe KEL

Verteilerkappe als Endabschluss, z.B. KE KELIT Kelox-WINDOX-U Verteilerkappe KWU553 oder



Suchtext:

KWU553

36KC73G + Az KWU Verlängerungswinkel KEL Stk

Verlängerungswinkel als zusätzlicher Verteilerabgang (1-fach) mit Verteilerkappe als Endabschluss,

z.B. KE KELIT Kelox-WINDOX-U Verlängerungswinkel KWU554 oder Gleichwertiges.


Suchtext:

KWU554

36KC73H + Az KWU Verteiler-Übergang mit AG KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk



Seite 46



Suchtext:

Verteiler-Übergang mit Außengewinde, zum Einschrauben in das Verteilermodul, z.B. KE KELIT

Kelox-WINDOX-U Verteiler-Übergang AG KWU556 oder Gleichwertiges.


KWU556

36KC73I + Az KWU Verteiler-Übergang mit IG KEL

Verteiler-Übergang mit Innengewinde, zum Einschrauben in das Verteilermodul, z.B. KE KELIT

Kelox-WINDOX-U Verteiler-Übergang IG KWU557 oder Gleichwertiges.


Suchtext:

KWU557

36KC73J + Az KWU Verteiler-Pressübergang 20 KEL Stk

Verteiler-Pressübergang 20, zum Einschrauben in das Verteilermodul, z.B. KE KELIT Kelox-WINDOX-U

Verteiler-Pressübergang KWU558 oder Gleichwertiges.


Suchtext:

KWU558

36KC73K + Az KWU Verteiler-Pressübergang 25 KEL Stk




Suchtext:

KWU558

36KC73L + Az KWU Verteiler-Pressübergang 32 KEL Stk




Suchtext:

36KC84 +

KWU558

Anschlussbausteine für Heizkörper zur Fixierung der Anbindeleitungen.

36KC84A + Isolierwandeinbausatz für Ventil-Hk. 2-fach KEL Stk

Isolierwandeinbausatz für Ventil-Heizkörper, bestehend aus einem Isolierbetonblock mit eingelegten

Führungsrohren (2-fach) zum nachträglichen Einziehen der Anbindeleitungen,

z.B. KE KELIT KELOX-Isolierwandeinbausatz KM597 P2 oder Gleichwertiges.


Suchtext:

KM597 P2

36KC84B + Isolierwandeinbausatz für Ventil-Hk. 4-fach KEL Stk

Isolierwandeinbausatz für Ventil-Heizkörper, bestehend aus Polyurethan-Hartschaum mit 4 eingelegten

Führungsrohren zum nachträglichen Einziehen der Anbindeleitungen (4-fach),

z.B. KE KELIT KELOX-Isolierwandeinbausatz KM597 P4 oder Gleichwertiges.


Suchtext:

KM597 P4

36KC84C + Wandeinbaublock für Ventil-Hk. Fußbodenan. KEL

Wandeinbaublock aus Polyurethan-Hartschaum, für Ventil-Heizkörper zum Anschluss über den

Fußboden, mit eingelegten KM Modulrohren d16, geeignet zur Druckprobe ohne Montage des

Heizkörpers,

z.B. KE KELIT KELOX-Wandeinbaublock KM547 oder Gleichwertiges.


Suchtext:

KM547

36KC84D + Wandeinbaublock für Ventil-Hk. T-Box KEL


EH

Stk

Stk

Stk



Seite 47



Suchtext:

T-Box Wandeinbaublock aus Polyurethan-Hartschaum, für Ventilheizkörper mit waagrechten

Rohranschlüssen aus KM Modulrohr d20 (Wandverlegung - Durchgangsstück) und heizkörperseitigem

Wandanschluss über Rohrbogen, porenfrei metallisiert aus Cu 15x1, geeignet zur Druckprobe ohne

Montage des Heizkörpers,

z.B. KE KELIT KELOX-Heizkörper T-Box KM502 oder Gleichwertiges.


KM502

36KC84E + Wandeinbaublock für Ventil-Hk. T-Box Tr. KEL Stk

T-Box Wandeinbaublock aus Polyurethan-Hartschaum, zur Montage im Trockenbaubereich mit

schallgedämmten, eingeschäumten Befestigungslaschen zur Montage zwischen den Trockenbauprofilen

mit Montageschiene, für Ventilheizkörper mit waagrechten Rohranschlüssen aus KM Modulrohr d20

(Wandverlegung - Durchgangsstück) und heizkörperseitigem Wandanschluss über Rohrbogen, porenfrei

metallisiert aus Cu 15x1, geeignet zur Druckprobe ohne Montage des Heizkörpers,

z.B. KE KELIT KELOX-Trockenbau-Heizkörper T-Box KMP602T oder Gleichwertiges.


Suchtext:

KMP602T

36KC84F + Wandeinbaublock f.Ventil-Hk. Winkel-Box KEL Stk

Winkel-Box Wandeinbaublock aus Polyurethan-Hartschaum, für Ventilheizkörper mit waagrechten

Rohranschlüssen aus KM Modulrohr d20 (Wandverlegung - Endstück) und heizkörperseitigem

Wandanschluss über Rohrbogen, porenfrei metallisiert aus Cu 15x1, geeignet zur Druckprobe ohne

Montage des Heizkörpers,

z.B. KE KELIT KELOX-Heizkörper Winkel-Box KM500 oder Gleichwertiges.


Suchtext:

KM500

36KC84G + Wandeinbaublock f.Ventil-Hk. Winkel-Box Tr. KEL Stk

Winkel-Box Wandeinbaublock aus Polyurethan-Hartschaum, zur Montage im Trockenbaubereich mit

schallgedämmten, eingeschäumten Befestigungslaschen zur Montage zwischen den Trockenbauprofilen

mit Montageschiene, für Ventilheizkörper mit waagrechten Rohranschlüssen aus KM Modulrohr d20

(Wandverlegung - Endstück) und heizkörperseitigem Wandanschluss über Rohrbogen, porenfrei

metallisiert aus Cu 15x1, geeignet zur Druckprobe ohne Montage des Heizkörpers,

z.B. KE KELIT KELOX-Trockenbau Heizkörper Winkel-Box KMP600T oder Gleichwertiges.


Suchtext:

KMP600T

36KC84H + Anbindungsstabilisator für Ventil-Hk. KEL Stk

Anbindungsstabilisator für Ventil-Heizkörper, mit Rohrabständen 35 bis 50 mm, bestehend aus einem

Winkel zur Befestigung am Rohbeton, einem höhenverstellbaren Kamm (verzinkt) und aufsteckbaren

Kunststoffhalterungen sowie zwei weiße Kunststoff-Stabilisationsrohre,

z.B. KE KELIT KELOX-Anbindungsstabilisator KM598V oder Gleichwertiges.


Suchtext:

KM598V

36KC84J + Doppelrosette für Ventil-Hk.

Doppelrosette aus Kunststoff, Farbe weiß, verstellbarer Achsabstand von 40-50 mm,

z.B. KE KELIT KELOX-Doppelrosette KM599 oder Gleichwertiges.



Suchtext:

KM599

36KC86 + Anschluss-Block für Ventil-Hk. absp. 4-fach KEL

Anschluss-Block für Ventil-Heizkörper, mit 4 stufenlos drehbaren Rohr-Anschlüssen zum Durchschleifen

des Vor- und Rücklaufes ohne Verbindungsstelle im Bodenbereich sowie mit zentrischen, absperrbaren

Heizkörperanschlüssen.


EH

Stk

Stk



Seite 48



Suchtext:

Anschüsse: rohrseitig Außengewinde (3/4 Eurokonus), heizkörperseitig mit Überwurfmutter (3/4),

z.B. KE KELIT QUATTROX 4-fach Anschlussblock KM595 oder Gleichwertiges.


KM595

36KC87 + Anschluss-Block für Ventil-Hk. absp. 2-fach KEL Stk

Anschluss-Block für Ventil-Heizkörper, mit 2 Rohr-Anschlüssen, in Durchgangs- oder Eckform sowie mit

zentrischen, absperrbaren Heizkörperanschlüssen.

Anschüsse: rohrseitig Außengewinde (3/4 Eurokonus), heizkörperseitig mit Überwurfmutter (3/4),

z.B. KE KELIT Zweirohr HK-Hahnblock KM595V oder Gleichwertiges.


Suchtext:

36KC88 +

KM595V

Radiatoren-Verteiler, bestehend aus je einem Vor- und Rücklaufbalken, Messing verchromt, Anschluss

mit angeformter Überwurfmutter 1, je ein Stopfen 1/2, schallgedämmten Kunststoffkonsolen und

drehbaren Entlüftungsventilen.

Heizkreisabgänge: 3/4 Eurokonus.

Angegeben sind: die Anzahl der Heizkreise (Heizkr.),

z.B. KE KELIT KELOX-Radiatoren-Verteiler KM580 E oder Gleichwertiges.

Kommentar:

Für die Registeranschlüsse sind je nach Anschlussvariante z.B. Standardverschraubungen KM 220

zusätzlich auszuschreiben.

36KC88A + Radiator-Verteiler 2 Heizkr.



Suchtext:

KM580E

36KC88B + Radiator-Verteiler 3 Heizkr.



36KC88C + Radiator-Verteiler 4 Heizkr.



36KC88D + Radiator-Verteiler 5 Heizkr.



36KC88E + Radiator-Verteiler 6 Heizkr.



36KC88F + Radiator-Verteiler 7 Heizkr.



36KC88G + Radiator-Verteiler 8 Heizkr.



36KC88H + Radiator-Verteiler 9 Heizkr.



36KC88I + Radiator-Verteiler 10 Heizkr.



36KC88J + Radiator-Verteiler 11 Heizkr.




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 49



36KC88K + Radiator-Verteiler 12 Heizkr.



36KC88N + Az Rad.-Vert. KFE-Stopfen 90 KEL Stk

Aufzahlung für einen KFE-Stopfen 90° mit O-Ring-Dichtung je Balken, als Entlüftung und Entleerung,

drehbar, Messing porenfrei metallisiert.

Anschlüsse: 1/2 Außengewinde.

Abgerechnet je Radiator-Verteiler,

z.B. KE KELIT KFE-Stopfen KM592 E oder Gleichwertiges.


36KC90 +

Satz Kugelhähne (2 Stück) aus Messing (Ms), porenfrei metallisiert, in gerader oder in

Winkelausführung für die Absperrung der Verteiler, mit Innengewinde (Ig) und flachdichtendem

Außengewinde (Ag), zum Verteiler mit Flachdichtung DN25.

Angegeben ist: die Nennweite (DN),

z.B. KE KELIT KELOX-Anschlusskugelhähne KM593 E oder Gleichwertiges.

36KC90B + Kugelhähne (2 Stück) Ms Ig Ag DN20



36KC90C + Kugelhähne (2 Stück) Ms Ig Ag DN25



36KC92 +

Passtück für den nachträglichen Einbau eines Wärmemengenzählers, in gerader oder in Winkelform,

zum direkten Anschrauben an den Verteilerbalken DN25, mit 3 Kugelhähnen und Fühleranschlussstück,

z.B. KE KELIT KELOX-WMZ-Passstück KM591 E oder Gleichwertiges.

36KC92B + Passstück für WMZ-Einbau DN20



36KC95 +

Sendzimir verzinkter Universal-Stahlblechschrank für Unterputz, Aufputz und Trockenbaumontage

geeignet (vz.Univ.Schrank), vorbereitet zur Verteilerbefestigung, mit Anschlussmöglichkeit von unten

oder seitlich, mit höhenverstellbaren Füßen, inkl. Spritzschutz-Karton und Putzleiste unterhalb des

UP-Sichtteiles bis 120mm Höhe. UP-Sichtteil oder AP-Sichtteil in eigener Position.

Einbautiefe: 75 mm.

Angegeben sind: die Anzahl der Heizkreise und die Baulänge (L) in mm,

z.B. KE KELIT KELOX Universal-Verteilerschrank Korpus KM570 oder Gleichwertiges.

36KC95A + vz.Univ.Schrank 1-4 Heizkr. L=500



36KC95B + vz.Univ.Schrank 5-8 Heizkr. L=700



36KC95C + vz.Univ.Schrank 9-12 Heizkr. L=900



36KC95D + vz.Univ.Schrank Sondergröße L=1200

Sondergröße (Sonder.). Baulänge: 1200 mm.



36KC97 +

Aufzahlung (Az) auf Universal-Stahlblechschrank für ein UP-Sichtteil, mit sendzimir verzinkter,

absperrbarer Fronttüre mit Rahmen und 2 tiefenverstellbaren, abbrechbaren Rahmenbefestigungen

(Putzblende unterhalb des UP-Sichteiles bis 120mm Höhe), Fronttüre und Rahmen pulverbeschichtet.

Farbe: weiß (RAL 9010).

Einbautiefe: 75 - 140 mm.


EH

Stk

VE

VE

Stk

Stk

Stk

Stk

Stk



Seite 50



Angegeben ist: die Baulänge in mm,

z.B. KE KELIT KELOX UP-Sichtteil KM571 oder Gleichwertiges.

36KC97A + Az Univ.Schrank 500 UP-Sichtteil



36KC97B + Az Univ.Schrank 700 UP-Sichtteil



36KC97C + Az Univ.Schrank 900 UP-Sichtteil



36KC97D + Az Univ.Schrank1200 UP-Sichtteil



36KC98 +

Aufzahlung (Az) auf Universal-Stahlblechschrank für ein AP-Sichtteil, mit sendzimir verzinkter,

aufsteckbarer Abdeckhaube mit 3 tiefenverstellbaren Magnethalterungen, Abdeckhaube

pulverbeschichtet.




z.B. KE KELIT KELOX AP-Sichtteil KM572 oder Gleichwertiges.

36KC98A + Az Univ.Schrank 500 AP-Sichtteil



36KC98B + Az Univ.Schrank 700 AP-Sichtteil



36KC98C + Az Univ.Schrank 900 AP-Sichtteil



36KC98D + Az Univ.Schrank 1200 AP-Sichtteil



36KD + Rohre aus Verbundwerkstoffen mit WD (KE KELIT)

Flexible Rohre aus Verbundwerkstoffen mit werkseitig aufgebrachter Wärmedämmung

1. Material:











Polyurethanschaumstoff nach EN 253, 95 Proz. geschlossenzellig, FCKW-frei, Lambda-Wert: 0,03

W/mK, Raumgewicht mindestens 60 Kg/m3, Isolierstärke lt. Norm.



1.3.1. KELOX CX:


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 51



mit Mantelrohr aus verzinktem Stahlblech 0,5 mm, innen spiralgefalzt für oberirdisch,

witterungsgeschützte Verlegung.

1.3.2. KELOX PE:



Im Stichwort wird das Rohrsystem mit einem Hinweis auf die Typenbezeichnung gekennzeichnet und

der Außendurchmesser x Wanddicke des Rohres in mm, /der Außendurchmesser des Mantelrohres in

mm /und der D-Wert in mK/W (z.B. 25x2,5/80/6,86) oder bei Fittings nur der Außendurchmesser des

Mediumrohres (z.B. 25) oder bei Muffen der Außendurchmesser des Mantelrohres in mm (z.B. 80)

angegeben.





Betriebstemperatur: bis 70°C/10 bar (kurzzeitig: max. 80°C/10 bar).




5. Verschraubungen, Pressverbindungen:


Vorzugsweise bei frei zugängigen Rohrverbindungen, 5-fach dichtende Schraubverbindung als dauerhaft

dichte Verbindung zu Systemteilen und Modulrohren, Mutter mit Innengewinde und Stützhülse,

einschließlich Klemmring, aus spannungsfrei geglühtem Messing (Ms 58), porenfrei metallisiert.


Vorzugsweise bei nicht zugängigen Rohrverbindungen, mehrfach dichtende Pressverbindung als

dauerhaft dichte Verbindung zu Modulrohren, spannungsfrei geglühtem Messing (Ms 58), porenfrei

metallisiert und mit Edelstahlpresshülse, für höchste Formstabilität nach der Verpressung. Presshülse

mit Sichtfenster als Einschubkontrolle.


Vorzugsweise bei nicht zugängigen Rohrverbindungen, Pressverbindung mit EPDM-O-Ring, Fitting aus

Polyphenylensulfon (z.B. WINDOX PPSU), halogenfrei, trinkwassergeeignet, sauerstoffdiffusionsdicht

und mit Presshülse aus Edelstahl, als dauerhaft dichtende Verbindung zu Modulrohren. Presshülse mit


5.4. Steckverbindung aus Kunststoff:

Steckverbindungen mit NANO-beschichtetem, innendichtendem EPDM-O-Ring, Fittingkörper

Polyphenylensulfon (PPSU), glasfaserverstärkter Polyamidkappe (PA-GF) mit Sichtfenster als

Einschubkontrolle sowie an der Rohrinnen- und Rohraußenseite liegende Auszugsbarrieren, halogenfrei,

trinkwassergeeignet, sauerstoffdiffusionsdicht, als dauerhaft dichte Verbindung zu Modulrohren.

Verarbeitung ohne Presswerkzeuge "GESTECKT DICHT".






8. D-Wert:

In den Positionsstichworten von Rohren mit werkseitig aufgebrachter Wärmedämmung wird der

Wärmedurchgangswiderstand der Wärmedämmschicht des Rohres (D-Wert) in mK/W angegeben.





EH



Seite 52



36KD01 +








Gerade Rohre aus Verbundwerkstoffen mit werkseitig aufgebrachter Wärmedämmung und

Spiro-Mantelrohr (RoWD). Die Wärmedämmung erreicht den je nach Rohraussendurchmesser in mK/W

angegebenen D-Wert,

z.B. KE KELIT KELOX-CX Rohr oder Gleichwertiges

36KD01D + KELOX CX RoWD 20x2,25/80/8,19



36KD01E + KELOX CX RoWD 25x2,5/80/6,86



36KD01F + KELOX CX RoWD 32x3,0/80/5,40



36KD01G + KELOX CX RoWD 40x4,0/80/4,09



36KD01H + KELOX CX RoWD 50x4,5/100/4,10



36KD01I + KELOX CX RoWD 63x6,0/125/4,03



36KD01J + KELOX CX RoWD 75x7,5/160/4,58



36KD08 +

Aufzahlung (Az) auf die Positionen gerade Rohre aus Verbundwerkstoffen mit werkseitig aufgebrachter

Wärmedämmung und Spiro-Mantelrohr (CX) für alle erforderlichen Form- und Verbindungsstücke und

das Befestigungsmaterial (Formst/Befest.) für alle Leitungsarten (Ltg.). Ausführung entsprechend der

Rohrleitung einschließlich Wärmedämmung und Mantelrohr,

36KD08D + Az KELOX CX Formst/Befest. alle Ltg. 20 KEL

36KD08E + Az KELOX CX Formst/Befest. alle Ltg. 25 KEL

36KD08F + Az KELOX CX Formst/Befest. alle Ltg. 32 KEL

36KD08G + Az KELOX CX Formst/Befest. alle Ltg. 40 KEL

36KD08H + Az KELOX CX Formst/Befest. alle Ltg. 50 KEL

36KD08I + Az KELOX CX Formst/Befest. alle Ltg. 63 KEL

36KD08J + Az KELOX CX Formst/Befest. alle Ltg. 75 KEL

36KD12 +


Wärmedämmung und Spiro-Mantelrohr (CX RohrWD) für eine Verbindungsmuffe (SP-Muffe),

z.B. KE KELIT KELIT-SP Verbindungsmuffe oder Gleichwertiges.


EH

m

m

m

m

m

m

m

m

m

m

m

m

m

m



Seite 53



Kommentar:

Die Mediumrohrverbindung ist unter ULG 72.KA getrennt auszuschreiben. Die Nachisolierungsarbeiten

sind frei zu formulieren.

36KD12B + Az CX RohrWD SP-Muffe 80



36KD12C + Az CX RohrWD SP-Muffe 100



36KD12D + Az CX RohrWD SP-Muffe 125



36KD12E + Az CX RohrWD SP-Muffe 160



36KD21 +

Gerade Rohre aus Verbundwerkstoffen mit werkseitig aufgebrachter Wärmedämmung und PE-HD

Mantelrohr (RoWD), geeignet zur Erdverlegung. Die Wärmedämmung erreicht den je nach

Rohraussendurchmesser in mK/W angegebenen D-Wert,

z.B. KE KELIT KELOX-PE Rohr oder Gleichwertiges.

36KD21D + KELOX PE RoWD 20x2,25/90/8,58



36KD21E + KELOX PE RoWD 25x2,5/90/7,25



36KD21F + KELOX PE RoWD 32x3,0/90/5,79



36KD21G + KELOX PE RoWD 40x4,0/110/5,73



36KD21H + KELOX PE RoWD 50x4,5/110/4,41



36KD21I + KELOX PE RoWD 63x6,0/125/3,84



36KD21J + KELOX PE RoWD 75x7,5/160/4,40



36KD28 +

Aufzahlung (Az) auf die Positionen gerade Rohre aus Verbundwerkstoffen mit vorgefertigter

Wärmedämmung und PE-HD-Mantelrohr (PE) für alle erforderlichen Form- und Verbindungsstücke und



36KD28D + Az KELOX PE Formst/Befest. alle Ltg. 20 KEL

36KD28E + Az KELOX PE Formst/Befest. alle Ltg. 25 KEL

36KD28F + Az KELOX PE Formst/Befest. alle Ltg. 32 KEL

36KD28G + Az KELOX PE Formst/Befest. alle Ltg. 40 KEL


EH

Stk

Stk

Stk

Stk

m

m

m

m

m

m

m

m

m

m

m



Seite 54



36KD28H + Az KELOX PE Formst/Befest. alle Ltg. 50 KEL

36KD28I + Az KELOX PE Formst/Befest. alle Ltg. 63 KEL

36KD28J + Az KELOX PE Formst/Befest. alle Ltg. 75 KEL

36KD42 +


Wärmedämmung und PE-HD-Mantelrohr (PE RohrWD) für eine Verbindungsmuffe (K2S-Muffe),

z.B. KE KELIT KELIT-K2S Verbindungsmuffe oder Gleichwertiges.

Kommentar:


36KD42B + Az PE RohrWD K2S-Muffe 90



36KD42C + Az PE RohrWD K2S-Muffe 110



36KD42D + Az PE RohrWD K2S-Muffe 125



36KD42E + Az PE RohrWD K2S-Muffe 160



36KD43 +


Wärmedämmung und PE-HD-Mantelrohr (PE RohrWD) für einen Bogen, 90° oder 45°, Schenkellänge

0,50 m (Bogen). Ausführung entsprechend der Rohrleitung einschließlich Wärmedämmung und

Mantelrohr,

z.B. KE KELIT KELOX-PE Bogen 90° oder 45° oder Gleichwertiges.

36KD43D + Az KELOX PE RohrWD Bogen 20



36KD43E + Az KELOX PE RohrWD Bogen 25



36KD43F + Az KELOX PE RohrWD Bogen 32



36KD43G + Az KELOX PE RohrWD Bogen 40



36KD43H + Az KELOX PE RohrWD Bogen 50



36KD43I + Az KELOX PE RohrWD Bogen 63



36KD43J + Az KELOX PE RohrWD Bogen 75




EH

m

m

m

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 55



36KD45 +


Wärmedämmung und PE-HD-Mantelrohr (PE RohrWD) für ein T-Stück, egal oder reduziert (T-Stück).

Ausführung entsprechend der Rohrleitung einschließlich Wärmedämmung und Mantelrohr,

z.B. KE KELIT KELOX-PE T-Stück, egal oder reduziert oder Gleichwertiges.

36KD45D + Az KELOX PE RohrWD T-Stück 20



36KD45E + Az KELOX PE RohrWD T-Stück 25



36KD45F + Az KELOX PE RohrWD T-Stück 32



36KD45G + Az KELOX PE RohrWD T-Stück 40



36KD45H + Az KELOX PE RohrWD T-Stück 50



36KD45I + Az KELOX PE RohrWD T-Stück 63



36KD45J + Az KELOX PE RohrWD T-Stück 75



36KH + Umhüllungen aus Wärmedämmaterial (KE KELIT)

1. Aufbringen der Umhüllungen:

Die Aufbringung einer Umhüllung aus Wärmedämmaterial bei nicht frei verlegten Leitungen wird als

Aufzahlung auf die jeweilige Rohrposition verrechnet.

Das Herstellen der Umhüllungen kann direkt auf der Baustelle erfolgen oder diese kann werkseitig

vorgefertigt sein.

2. Materialkennwerte und Güteüberwachung:

Die angegebenen Materialkennwerte werden durch Prüfzeugnisse einer akkreditierten Prüfstelle belegt.

Auf Anforderung des Auftraggebers werden über die verwendeten Werkstoffe gültige Prüfzeugnisse

übergeben.

3. Material:

Schlauch zur Umhüllung von Rohrleitungen aus vernetztem, geschlossenzelligem Polyethylen mit

aufextrudierter, zähelastischer Schutzfolie, geeignet für Wärme-, Kälte- u. Körperschalldämmung.

Schalldämmung verstärkt durch ein Spezialprofil aus Noppen- und Luftkammerelementen an der

Schlauchinnenseite. Das Material ist FCKW-frei. Farbe: blau.

4. Technische Daten:

4.1 Wärmeleitfähigkeit:

0,036 W/mK bei 20°C,

0,038 W/mK bei 40°C und

0,039 W/mK bei 60°C.

4.2. Dampfdiffusion:

Die Dampfdiffusionswiderstandszahl für Kältedämmungen ist mindestens: 10000.

4.3. Einsatzbereich:

Einsatzbereich: -40 bis +110°C.

4.4. Brandverhalten:


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 56



36KH01 +

Baustoffklasse B1, schwerbrennbar

4.5. Körperschalldämmung:

Körperschalldämmung: je nach Wandkonstruktion: bis 30 dB(A).


Im Stichwort werden die Umhüllungen mit LX gekennzeichnet und die Dämmstoffdicke in mm (z.B.

9mm) sowie die Nennweite des Rohres (DN) angegeben.

6. Verklebungen, Stöße:

Isolierungsenden und Stöße sind mit einem geeigneten Klebeband verklebt. Die Umhüllung wird mit der

Rohrverlegung aufgeschoben, um Längsklebestellen tunlichst zu vermeiden. Rohrenden sind mit

Gleitkappen zu schützen. Klebeband, Kleber, Gleitkappen und Fixierklammern sind im Einheitspreis

des Schlauches einkalkuliert.











Aufzahlung (Az) auf die Positionen Rohrleitungen (Ro.), für das Aufbringen einer Umhüllung aus

Wämedämmstoff (LX-Umhüll.), außen mit robuster Schutzfolie geschützt, für nicht im Erdreich verlegte

Rohrleitungssysteme einschließlich Umhüllung aller Formstücke mit Streifen aus Wärmedämmstoff

gleicher Art, Stöße mit Klebeband dicht verklebt.

Dämmung 4 mm dick (4mm),

z.B. KE KELIT LEXEL Isolierschlauch LX04 mm oder Gleichwertiges.

36KH01A + Az Ro.LX-Umhüll. 4mm bisDN15



36KH01B + Az Ro.LX-Umhüll. 4mm DN20u.25



36KH01C + Az Ro.LX-Umhüll. 4mm DN32



36KH11 +

Aufzahlung (Az) auf die Positionen Rohre (Ro.), für eine Wärmedämmung mit Schläuchen aus

Polyethylen (LX-Schlauch), außen mit robuster Schutzfolie geschützt, einschließlich aller Formstücke,

Stöße mit Kunststoffklebebändern dicht verklebt.

Mindestdämmstoffdicke: 9 mm (9mm),

z.B. KE KELIT LEXEL Isolierschlauch LX09 oder Gleichwertiges.

36KH11A + Az Ro.LX-Schlauch 9mm bisDN15



36KH11B + Az Ro.LX-Schlauch 9mm DN20



36KH11C + Az Ro.LX-Schlauch 9mm DN25




EH

m

m

m

m

m

m



Seite 57



36KH11D + Az Ro.LX-Schlauch 9mm DN32



36KH11E + Az Ro.LX-Schlauch 9mm DN40



36KH11F + Az Ro.LX-Schlauch 9mm DN50



36KH21 +






36KH21A + Az Ro.LX-Schlauch 13mm bisDN15












36KH31 +






36KH31A + Az Ro.LX-Schlauch 20mm DN15












36KH31E + Az Ro.LX-Schlauch 20mm DN40 KEL


36KH31F + Az Ro.LX-Schlauch 20mm DN50




EH

m

m

m

m

m

m

m

m

m

m

m

m

m



Seite 58



Leistungsgruppe (LG) 37 - Wärmeabgabe






Vorversion:





ABK-EDS 008




ULG 37KA Flächenenheizung (KE KELIT)

ULG 37KB Industrie-Flächenenheizung (KE KELIT)

ULG 37KC Raumklimasystem und Zubehör (KE KELIT)

ULG 37KD Betonkernaktivierung (KE KELIT)

ULG 37KE Freiflächenenheizung (KE KELIT)

ULG 37KM Sockelleisten und Zubehör (KE KELIT)




Seite 59



37

Wärmeabgabe



1. Begriffe:


Im Positionsstichwort sind die Nennweiten DNID angegeben. DNID entspricht dem

Mindest-Innendurchmesser der Leitungen und Formteile in Millimeter.


2.1 Leitungen und Bauteile mindestens für einen Betriebsdruck von 6 bar.


beschichtet.

Kommentar:


- ÖNORM EN 442-1 Radiatoren und Konvektoren - Technische Spezifikationen und Anforderungen

- ÖNORM EN 442-2 Radiatoren und Konvektoren - Prüfverfahren und Leistungsangabe

- ÖNORM EN 1264-1 bis -4 Raumflächenintegrierte Heiz- und Kühlsysteme mit Wasserdurchströmung

- ÖNORM B 2242-1 bis -7 Herstellung von Warmwasser-Fußbodenheizungen - Werkvertragsnorm

- ÖNORM EN 12228 Sportböden - Bestimmung der Nahtfestigkeit von Kunststoffbelägen

- ÖNORM EN 12831 Heizungsanlagen in Gebäuden - Verfahren zur Berechnung der Norm-Heizlast

- ÖNORM H 7500 Heizungssysteme in Gebäuden - Verfahren zur Berechnung der Norm-Heizlast

- ÖNORM H 5151 Planung von zentralen Warmwasser-Heizungsanlagen mit oder ohne

Trinkwassererwärmung für Normalfälle

- ÖNORM H 2201 Herstellung von Zentralheizungsanlagen und zentralen Trink- und

Nutzwasser-Erwärmungsanlagen - Werkvertragsnorm

37KA + Flächenenheizung (KE KELIT)



wasserdampfdiffusionsdicht, entsprechend Klasse 4 lt. ÖNORM EN ISO 21003, geprüft, eigenund

fremdüberwacht lt. Norm. Innen- und Außenschicht aus PE-RT. Stabilisationsrohr längsverschweißtes



Betriebstemperatur (Klasse C) bis 60°C (kurzzeitig max. 70°C) bei 10 bar, hohe Flexibilität und geringer

Reibungswiderstand. Farbe: rot.

In der Folge mit KM abgekürzt.

2. Verlegung:

An Durchtrittsstellen der Rohre durch Bauwerk-, Dehnungs- oder Estrichfugen werden elastische

Überschubrohre verwendet. Zum Einhalten des erforderlichen minimalen Biegeradius sind Biegefedern

oder Biegezangen zu verwenden. Kunststoffrohre werden während der Anlieferung und Lagerung durch

eine geeignete Verpackung gegen UV-Strahlung geschützt. Die Rohre werden unmittelbar vor dem

Einbringen des Estrichs verlegt.


Die Heizkreise werden vor dem Einbringen des Estrichs durch eine Wasserdruckprobe auf Dichtheit

geprüft. Die Höhe des Prüfdrucks muss das zweifache des Betriebsdruckes mindestens jedoch 4 bar

bis max. 6 bar betragen. Dieser Druck wird auch während des Einbringens des Estrichs belassen.

4. Rohre, Rohrverbindung, Verschnitt und Anbindeleitungen:

Der Verschnitt, das Herstellen und Abdichten der Verbindungsstellen einschließlich des Dichtmaterials

und des anteiligen Werkzeuges sowie der Aufwand für Anbindeleitungen an die Verteiler wird in die

Einheitspreise der Fußbodenheizung einkalkuliert. Verbindungsstellen im Estrichbereich werden nach

Norm ausgeführt und die Verlegerichtlinien des Herstellers werden eingehalten.


EH



Seite 60



37KA01 +

5. Schraubverbindung:

5-fach dichtende Schraubverbindung als dauerhaft dichte Verbindung zu Systemteilen bzw.

Modulrohren, Mutter mit Innengewinde und Stützhülse, einschl. Klemmring, aus spannungsfrei

geglühtem Messing (Ms 58), porenfrei metallisiert.


Das beschriebene Rohrsystem wird auch bei der Auswahl der Formteile (Systemteile) beibehalten.

Rohre, Form- und Verbindungsstücke werden nur gemäß den Verarbeitungsrichtlinien des Erzeugers

verwendet.

7. Verteilerschränke:













Fußbodenheizung im Estrich nass verlegt, bestehend aus:

- KM-FB Modulrohr 16x2 mm,

- Klemmschienen,

- Fixierhaken,

- Fugenschutzrohre,

- Polyethylen-Rasterfolie (0,2 mm stark),

- Estrichzusatz.

Angegeben ist: der Verlegeabstand VA in (cm),

z.B. KE KELIT KELOX-Fußbodenheizung mit Modulrohr KM120, Klemmschienen KM610, Fixierhaken

KM612, Fugenschutzrohre KM614, Plastifizierungsmittel KM640 und PE-Rasterfolie KM631 oder


37KA01A + KM-FB Modulrohr 5/5/20/5 VA 7

Angebotenes FBH-System: . . . . . . . . . . . .


37KA01B + KM-FB Modulrohr 20/5 VA 12



37KA01C + KM-FB Modulrohr 25/5 VA 15



37KA01D + KM-FB Modulrohr 20/20 VA 20



37KA01E + KM-FB Modulrohr 25/25 VA 25



37KA01F + KM-FB Modulrohr 30/30 VA 30




EH

m²

m²

m²

m²

m²

m²



Seite 61



37KA03 +

Fußbodenheizung mit Fixierplatte im Estrich nass verlegt, bestehend aus:


- Fixierplatte mit tiefgezogenen Rohrhaltenoppen,




z.B. KE KELIT KELOX-Fußbodenheizung mit Modulrohr KM120, Fixierplatte KM613, Fugenschutzrohre

KM614 und Plastifizierungsmittel KM640 oder Gleichwertiges.

Kommentar:

Durch Überlappung der Fixierplatten wird der Flächenbedarf um ca. 10% erhöht.

37KA03A + KM-FB Modulrohr mit Fixierplatte VA 5



37KA03B + KM-FB Modulrohr mit Fixierplatte VA 10



37KA03C + KM-FB Modulrohr mit Fixierplatte VA 15



37KA03D + KM-FB Modulrohr mit Fixierplatte VA 20



37KA03E + KM-FB Modulrohr mit Fixierplatte VA 25



37KA03F + KM-FB Modulrohr mit Fixierplatte VA 30



37KA05 +

Fußbodenheizung auf Wärme- und Trittschalldämmung (geeignet zur Rohrbefestigung mit Tackernadeln)

im Estrich nass verlegt, bestehend aus:

- KM-FB Tackerplatte 28/25mm,


- Tackernadeln,




z.B. KE KELIT KELOX-Fußbodenheizung mit Tackerplatte KM635, Modulrohr KM120 und Tackernadeln

KM611, Fugenschutzrohre KM614 und Plastifizierungsmittel KM640 oder Gleichwertiges.

37KA05A + KM-FB Modulrohr Tackersystem VA 5



37KA05B + KM-FB Modulrohr Tackersystem VA 7



37KA05C + KM-FB Modulrohr Tackersystem VA 10



37KA05D + KM-FB Modulrohr Tackersystem VA 12




EH

m²

m²

m²

m²

m²

m²

m²

m²

m²

m²



Seite 62



37KA05E + KM-FB Modulrohr Tackersystem VA 15



37KA05F + KM-FB Modulrohr Tackersystem VA 20



37KA05G + KM-FB Modulrohr Tackersystem VA 25



37KA05H + KM-FB Modulrohr Tackersystem VA 30



37KA07 +

Fußbodenheizung für den Trockenbau (DRY), bestehend aus:

- Systemelemente aus EPS 035 DEO 240 kPa mit aufkaschierten Aluminiumleitblechen,

OMEGA-geformten Rohrkanälen und mit Sollbruchstellen,


- anteilige Kopfelemente,

- anteilige Fülldämmung.


z.B. KE KELIT KELOX DRY Fußbodenheizung mit Modulrohr KM120, Systemelement KM660,

Kopfelement KM662 bzw. KM663 und Fülldämmung KM664 oder Gleichwertiges.

37KA07B + FBH DRY Fußbodenheizung VA 12,5



37KA07C + FBH DRY Fußbodenheizung VA 25



37KA07E + Az FBH DRY Alu-Abdeckblech 495x242mm KEL Stk

Aufzahlung (Az) für ein Abdeckblech aus Aluminium (KM680), als zusätzliches Wärmeleitblech für

Kopfelemente und Randplatten mit Verteilleitungen.

Abmessung: 495 x 242 x 0,5 mm.


Suchtext:

KM680

37KA07F + Az FBH DRY Stahl-Lastverteilpl. 800x200mm KEL Stk

Aufzahlung (Az) für eine Stahl-Lastverteilplatte (KM682), als zusätzliche Abdeckung bei Türdurchgängen

oder im Verteilerbereich.



Suchtext:

KM682

37KA07G + Az FBH DRY Strong-Lastverteilpl. 1150x600mm KEL Stk

Aufzahlung (Az) für eine Strong-Lastverteilplatte (KM684), als Druckverteil- und Entkopplungsplatte aus

Polyester-Faser und thermoplastischem Bindemittel, mit hoher Reiß- und Druckfestigkeit, untereinander

mit Fugenklebeband (KM685) verbunden, als Zwischenschicht zur Aufnahme von Fliesenbelägen im

Floatingverfahren.

Flächenlast: max. 1,5 kN/m2.



Suchtext:

KM684

37KA07H + Az FBH DRY Rahmenholz 44x30mm KEL


EH

m²

m²

m²

m²

m²

m²

m



Seite 63



Suchtext:

Aufzahlung (Az) für ein Rahmenholz umlaufend lose verlegt, zur Verbesserung der Druckfestigkeit, mit

zweischichtigem Aufbau, aus Massivholz mit druckstabiler Holzfaserdämmung. Ohne Unterschied der

Lieferlänge (250 mm oder 1000 mm).

Breite x Höhe 44 x 30 mm.


KM683

37KA07I + Az FBH DRY Dispersionsfixierung KEL kg

Aufzahlung (Az) für eine Dispersionsfixierung zum Fixieren und Verkleben von Strong-Lastverteilplatten

und Kopfelementen sowie geschnittenen Systemelementen.


Suchtext:

KM686

37KA09 + Az KM-FB Trittschallfolie PE KEL m²

Aufzahlung (Az) auf die Position Fußbodenheizung mit KM-FB Modulrohr, für eine Trittschallfolie aus

vernetztem, semielastischem PE-Schaumstoff mit niedriger dynamischer Steifigkeit, einseitig

beschichtet, mit reißfestem Gitterverbund, aus HDPE und pigmentierter PE-LLD Verschleißschicht, als

Ersatz für die PE-Rasterfolie,

z.B. KE KELIT KELOX-Trittschallfolie KM630 oder Gleichwertiges.


Suchtext:

KM630

37KA10 + Az KM-FB Randdämmstreifen KEL m

Aufzahlung (Az) auf die Position Fußbodenheizung mit KM-FB Modulrohr, für einen Randdämmstreifen

aus Polyethylen (PE), Rückseite selbstklebend, Vorderseite mit selbstklebender, angeschweißter

Überlappungsfolie zur dichten Verbindung von Randdämmstreifen und Abdichtfolie,

z.B. KE KELIT KELOX-Randdämmstreifen KM634 oder Gleichwertiges.


Suchtext:

KM634

37KA11 + Az KM-FB Messpunkt

Aufzahlung (Az) auf die Fußbodenheizung für einen Estrich-Messpunkt zur Messung der

Ausgleichsfeuchte und zur Kennzeichnung von Messstellen im Heizstrich.

z.B. KE KELIT KELOX-Messpunkt KM619 oder Gleichwertiges.



Suchtext:

37KA12 +

KM619

Aufzahlung (Az) auf die Position Fußbodenheizung mit KM-FB Modulrohr für eine Wärmedämmung aus

Polystyrol-Hartschaum EPS 035 DEO 200 kPa, als Zusatzdämmung verlegt,

z.B. KE KELIT Zusatzdämmung KM666 oder Gleichwertiges.

37KA12A + Az FBH Fülldämmung EPS 20mm KEL

Suchtext:


KM666

37KA12B + Az FBH Fülldämmung EPS 30mm



Suchtext:

KM666

37KA20 + Ausheizen des Estrichs - Handbetrieb KEL PA

Aufheizen des Estrichs nach Norm ohne voll funktionsfähige Regeleinrichtung im Handbetrieb, einregeln

der Sollwerte und ständige Überwachung zur Gewährleistung der Funktion. Die Energiekosten werden

vom Auftraggeber bezahlt. Über den Ausheizvorgang wird vom Auftragnehmer ein Protokoll geführt.

Abgerechnet je Ausheizvorgang.


EH

Stk

m²

m²



Seite 64



37KA31 +

Wandheizung auf einer Wand verlegt, bestehend aus:


- Klemmschienen,

- Fixierhaken,

- Fugenschutzrohre.


z.B. KE KELIT KELOX-Wandheizung mit Modulrohr KM120, Klemmschienen KM610, Fixierhaken

KM612 und Fugenschutzrohre KM614 oder Gleichwertiges.

37KA31B + Wandheizung KM-FB Modulrohr 20/5 VA 12

Angebotenes WH-System: . . . . . . . . . . . .


37KA33 +

Wandheizung für Trockenbau (DRY), an einer Wand vollflächig aufgeklebt, bestehend aus:

- Systemelemente aus EPS 035 DEO 240 kPa mit aufkaschierten Aluminiumleitblechen,

OMEGA-geformten Rohrkanälen und mit Sollbruchstellen,

- anteilig Randplatten als Ausgleichs- und Fülldämmung und zur Aufnahme von Anbindeleitungen,


- anteilige Kopfelemente,

- anteilige Fülldämmung,

- anteilig Anbindeleitungen (isoliert).


z.B. KE KELIT KELOX DRY Wandheizung mit Modulrohr KM120, Systemelement KM660, Kopfelement

KM662 bzw. KM663 und Fülldämmung KM664 oder Gleichwertiges.

37KA33B + Wandheizung DRY VA 12,5



37KA33C + Wandheizung DRY VA 25



37KA37 + Az DRY WandH Kanthölzer 30x50mm KEL m²

Aufzahlung (Az) auf die Positionen Wandheizung für Trockenbau (WandH DRY) für gehobelte Holzlatten,

zwischen den Systemelementen auf der Rohwand befestigt und geeignet zur Befestigung der

Trockenbauplatten.

Abgerechnet nach der Heizfläche,

z.B. Holzlatten für System DRY und DRY ÖKO oder Gleichwertiges.


37KA41 +

5-Schichten Verbundrohr PE-RT/Al/PE-RT als Rollenware (Modulrohr),

z.B. KE KELIT KELOX-FB Rollenware KM120 oder Gleichwertiges.

37KA41B + KM FB-Modulrohr 16x2



37KA45 +

Aufzahlung (Az) auf 5-Schichten Verbundrohr als Rollenware (Modulrohr), für eine Profilklemmschiene

zum Befestigen der Anbindeleitungen vom Verteiler zu den Kühl- oder Heizmodulen.

z.B. KE KELIT KELOX-FB Klemmschiene KM610 oder Gleichwertiges.

37KA45A + Az KM FB-Klemmschiene 16



Suchtext:

37KA73 +

KM610

Fußbodenheizungs-Verteiler (FBH-Verteiler), bestehend aus je einem Vor- und Rücklaufbalken, Messing

verchromt, Anschluss mit angeformter Überwurfmutter 1, Doppelspindelventil in jedem Vorlauf-Register,

Wassermengenmesser in jedem Rücklauf-Register (Skala von 0,5-2,5 l/min), getrennten, drehbaren

Entlüftungs- und Entleerungsventilen und schallgedämmten Kunststoff-Konsolen.

Heizkreisabgäge: 3/4 Außengewinde.


EH

m²

m²

m²

m

Stk



Seite 65



Einsatzbereich: bis 80 °C/6 bar.

Angegeben ist: die Anzahl der Heizkreise (Heizkr.),

z.B. KE KELIT KELOX-FB-Verteiler KM590 E oder Gleichwertiges.

Kommentar:

Für die Registeranschlüsse müssen Standardverschraubungen KM 220 zusätzlich ausgeschrieben

werden.

37KA73A + FBH-Verteiler 1 Heizkr.



Suchtext:

KM590E

37KA73B + FBH-Verteiler 2 Heizkr.



37KA73C + FBH-Verteiler 3 Heizkr.



37KA73D + FBH-Verteiler 4 Heizkr.



37KA73E + FBH-Verteiler 5 Heizkr.



37KA73F + FBH-Verteiler 6 Heizkr.



37KA73G + FBH-Verteiler 7 Heizkr.



37KA73H + FBH-Verteiler 8 Heizkr.



37KA73I + FBH-Verteiler 9 Heizkr.



37KA73J + FBH-Verteiler 10 Heizkr.



37KA73K + FBH-Verteiler 11 Heizkr.



37KA73L + FBH-Verteiler 12 Heizkr.



37KA74 +




37KA74B + Passstück für WMZ-Einbau DN20



Suchtext:

KM591E


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 66



37KA75 +

Euroverschraubung, aus Messing porenfrei metallisiert, mit Innengewinde (3/4 Ig) zur Verbindung auf

Installations-Bauteile mit 3/4 Außengewinde-Eurokonus nach EN 215; einschl. Mutter, Stützhülse mit

O-Ringen und Klemmring,


37KA75B + Euroverschraubung 3/4 Ig 16



37KA76 +


Winkelausführung für die Absperrung der Verteiler, mit Innengewinde (Ig) und flachdichtendem

Außengewinde (Ag), zum Verteiler mit Flachdichtung DN25.



37KA76B + Kugelhähne (2 Stück) Ms Ig Ag DN20



37KA76C + Kugelhähne (2 Stück) Ms Ig Ag DN25



37KA77 +

Aufzsahlung (Az) auf die Position FBH-Verteiler (FBH-V.) für Zubehör,

z.B. KE KELIT KELOX-Zubehör KM592 E oder Gleichwertiges.

37KA77B + Az FBH-V. Anlegethermometer

Anlegethermometer mit Befestigungsfeder, 35mm Durchmesser, Anzeige bis 80°C.



37KA77C + Az FBH-V. RL-Wassermengenmesser 0,5-5l/min



37KA80 +

Sendzimir verzinkter Universal-Stahlblechschrank für Unterputz, Aufputz und Trockenbaumontage

geeignet, vorbereitet zur Verteilerbefestigung, mit Anschlussmöglichkeit von unten oder seitlich, mit

höhenverstellbaren Füßen, inkl. Spritzschutz-Karton und Putzleiste unterhalb des UP-Sichtteiles bis

120mm Höhe. UP-Sichtteil oder AP-Sichtteil in eigener Position.


Angegeben sind: die Anzahl der Heizkreise und die Baulänge (L) in mm,

z.B. KE KELIT KELOX Universal-Verteilerschrank Korpus KM570 oder Gleichwertiges.

37KA80A + Universal-Schrank 1-4 Heizkr. L=500



37KA80B + Universal-Schrank 5-8 Heizkr. L=700



37KA80C + Universal-Schrank 9-12 Heizkr. L=900



37KA80D + Universal-Schrank Sondergröße L=1200



37KA82 +

Aufzahlung (Az) auf Universal-Stahlblechschrank für ein UP-Sichtteil, mit sendzimir verzinkter,

absperrbarer Fronttüre mit Rahmen und 2 tiefenverstellbaren, abbrechbaren Rahmenbefestigungen

(Putzblende unterhalb des UP-Sichteiles bis 120mm Höhe), Fronttüre und Rahmen pulverbeschichtet.


Einbautiefe: 75 - 140 mm.


EH

Stk

VE

VE

Stk

Stk

Stk

Stk

Stk

Stk



Seite 67




z.B. KE KELIT KELOX UP-Sichtteil KM571 oder Gleichwertiges.

37KA82A + Az Univ.Schrank 500 UP-Sichtteil



37KA82B + Az Univ.Schrank 700 UP-Sichtteil



37KA82C + Az Univ.Schrank 900 UP-Sichtteil



37KA82D + Az Univ.Schrank 1200 UP-Sichtteil



37KA84 +

Aufzahlung (Az) auf Universal-Stahlblechschrank für ein AP-Sichtteil, mit sendzimir verzinkter,

aufsteckbarer Abdeckhaube mit 3 tiefenverstellbaren Magnethalterungen, Abdeckhaube

pulverbeschichtet.




z.B. KE KELIT KELOX AP-Sichtteil KM572 oder Gleichwertiges.

37KA84A + Az Univ.Schrank 500 AP-Sichtteil



37KA84B + Az Univ.Schrank 700 AP-Sichtteil



37KA84C + Az Univ.Schrank 900 AP-Sichtteil



37KA84D + Az Univ.Schrank 1200 AP-Sichtteil



37KA85 + Anschlusseinheit für 6 Raumthermostate KEL Stk

Anschlusseinheit für 6 Raumthermostate und bis zu 12 Thermikmotoren, eine Schaltuhr und für eine

Pumpenlogik, 230 V, 50 W,

z.B. KE KELIT KELOX-Anschlusseinheit KM568 oder Gleichwertiges.


Suchtext:

37KA86 +

KM568

Thermikmotor zur Montage auf die eingebauten Vorlaufventile am Fußbodenheizungs-Verteiler,

Betriebsspannung 230 V (230V) oder 24 V (24V), stromlos geschlossen,

z.B. KE KELIT KELOX-Thermikmotor KM596 oder Gleichwertiges.

37KA86A + Thermikmotor 230V



Suchtext:

KM596

37KA86B + Thermikmotor 24V



Suchtext:

KM596


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 68



37KA87 + Raumthermostat 230V KEL Stk

Raumthermostat zur Steuerung von einem oder mehreren Thermikmotoren. Farbe: weiß. Einstellbereich:

5-30°C, Betriebsspannung 230 V (230V),

z.B. KE KELIT KELOX-Raumthermostat KM594 oder Gleichwertiges.


37KA88 + Funk-Raumthermostat Batterie KEL Stk

Funkgesteuertes Raumthermostat zur Steuerung von einem oder mehreren Thermikmotoren, mit

Lithium-Batterie. Farbe: weiß. Einstellbereich: 5-30°C, geeignet für Funkübertragung bis maximal 30

Meter,

z.B. KE KELIT KELOX-Funk-Raumthermostat KM565 oder Gleichwertiges.


37KA90 +

Funk-Regelverteiler zum Anschluss von bis zu 6 Funk-Raumthermostaten und bis zu 12

Thermikmotoren (230V), bis zu 8 Thermikmotore pro Kanal. Mit eingebauter Funkantenne und

Ausgangskanal für Pumpe und Heizungsregelung. Reichweite maximal 1 Decke und 3 Wände.

• Betriebsspannung 230 V

• Funkfrequenz: 868 MHz

• Schutzart: IP 40.

z.B. KE KELIT KELOX-Funk-Regelverteiler KM567 oder Gleichwertiges.

37KA90A + Funk-Regelverteiler 230V



Suchtext:

KM567

37KB + Industrie-Flächenenheizung (KE KELIT)


Kunststoffrohr aus Polyethylen PE-RT, sauerstoff- und wasserdampfdiffusionsdicht durch EVOH-Sperre

nach DIN 4726, geprüft, eigenund fremdüberwacht lt. Norm. Betriebstemperatur bis 70°C bei 6 bar,

hohe Flexibilität und geringer Reibungswiderstand. Farbe: rot.

2. Verlegung:

An Durchtrittsstellen der Rohre durch Bauwerk- oder Dehnungsfugen werden elastische Überschubrohre

verwendet. Kunststoffrohre werden während der Anlieferung und Lagerung durch eine geeignete

Verpackung gegen UV-Strahlung geschützt. Die Rohre werden unmittelbar vor dem Einbringen des

Estrichs oder Betons verlegt und mit Rohrbinder oder Bindedraht an vom Auftraggeber verlegten

Gittermatten befestigt.


Die Heizkreise werden vor dem Einbringen des Estrichs oder Betons durch eine Wasserdruckprobe auf

Dichtheit geprüft. Die Höhe des Prüfdrucks muss das zweifache des Betriebsdruckes mindestens

jedoch 4 bar bis max. 6 bar betragen. Dieser Druck wird auch während des Einbringens des Estrichs

oder Betons belassen.







Mehrfach dichtende Schraubverbindung als dauerhaft dichte Verbindung zu Systemteilen bzw.

PE-RT-Rohren, Mutter mit Innengewinde und Stützhülse, einschl. Klemmring, aus spannungsfrei




EH

Stk



Seite 69



37KB01 +



verwendet.











Industrie-Flächenheizung im Estrich oder Beton nass verlegt, bestehend aus:

• PE-RT-Rohr 20x2,25 mm

• Rohrbinder oder Bindedraht

• Fugenschutzrohre.


z.B. KE KELIT ULTRA PE-RT Industrie-Flächenheizung mit PE-RT-Rohr KU100, Rohrbinder KU615 oder

Bindedraht KU617, Fugenschutzrohre KM614 oder Gleichwertiges.

37KB01C + Industrie-Flächenheizung PE-RT VA 15



37KB01F + Industrie-Flächenheizung PE-RT VA 30



37KB01G + Industrie-Flächenheizung PE-RT VA 45



37KB06 +

Polyethylen-Rohr PE-RT als Rollenware, mit Sauerstoffsperre.

z.B. KE KELIT ULTRA PE-RT-Rohr KU100 oder Gleichwertiges.

37KB06D + KU FB PE-RT-Rohr 20x2,25



Suchtext:

37KB09 +

KU100

Aufzahlung (Az) auf Polyethylen-Rohr PE-RT (KU), für eine Profilklemmschiene zum Befestigen der

Anbindeleitungen vom Verteiler zu den Kühl- oder Heizmodulen.


37KB09B + Az KU FB Klemmschiene 20



Suchtext:

37KB11 +

KM610

Industrieflächenverteiler mit Vor- und Rücklaufbalken 5/4 aus Messing porenfrei metallisiert,

Heizkreisabgänge mit Eurokonusmutter 3/4 IG, Anschlussmöglichkeit durch verdrehbare Ventile im

Verschraubungsbereich, mit Entlüftungs- oder Spülanschluss am höchsten Punkt, Anschlüsse mit

angeformter Überwurfmutter 6/4 flach dichtend und Reduziernippel 5/4 AG, Verteilerenden verschlossen.

Am Vorlaufanschluss Thermostatventil 3/4 Eurokonus AG, Oberteile passend für Thermikmotor, am

Rücklaufanschluss Kugelhahn 3/4" Eurokonus AG und mit schallgedämmten Stahlkonsolen an einer

Wand befestigt.



EH

m²

m²

m²

m

m



Seite 70



Angegeben ist: die Anzahl der Heizkreise (Kreise),

z.B. KE KELIT ULTRA PE-RT Industriefächenverteiler 5/4 KU590 oder Gleichwertiges.

37KB11B + Industrieflächenverteiler 2 Kreise



37KB11C + Industrieflächenverteiler 3 Kreise



37KB11D + Industrieflächenverteiler 4 Kreise



37KB11E + Industrieflächenverteiler 5 Kreise



37KB11F + Industrieflächenverteiler 6 Kreise



37KB11G + Industrieflächenverteiler 7 Kreise



37KB11H + Industrieflächenverteiler 8 Kreise



37KB11I + Industrieflächenverteiler 9 Kreise



37KB11J + Industrieflächenverteiler 10 Kreise



37KB11K + Industrieflächenverteiler 11 Kreise



37KB11L + Industrieflächenverteiler 12 Kreise



37KB15 +




z.B. KE KELIT ULTRA PE-RT-Euroverschraubung KM 220 oder Gleichwertiges.

37KB15D + Euroverschraubung 3/4 Ig 20



Suchtext:

37KB20 +

KM220

Nichtkorrosive Kunststoffdispersion als Plastifizierungsmittel (Estrichzusatz), zur Verbesserung der

Elastizität des Heizestriches und zur Verhinderung von Schwundrissen.

z.B. KE KELIT Estrichzusatz KM640 oder Gleichwertiges.

37KB20A + Estrichzusatz



Suchtext:

KM640

37KC + Raumklimasystem und Zubehör (KE KELIT)


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

kg



Seite 71



1. Raumklimasystem:

Raumklimasysteme werden für eine flächendeckende Temperierung im Wand- und Deckenbereich

eingesetzt und können sowohl für die Beheizung als auch für die Raumkühlung verwendet werden. Die

Systeme bestehen aus vorgefertigten Heiz- und Kühlmodulen, Rohren, Formstücken, Verbindungen und

Befestigungen.

2. Dimensionierung:

Grundlage für die Dimensionierung und Systemplanung ist ÖNORM EN 12831 sowie ÖNORM H 7500,

ÖNORM H 6040, ÖNORM EN 1264-Serie. Die Vorlauftemperatur im Kühlfall liegt immer über dem

Taupunkt und wird regeltechnisch sichergestellt.

3. Deckenspiegelplan:

Die Montage eines Deckensystems erfolgt nur auf Basis eines vom Auftraggeber freigegebenen

Deckenspiegelplanes.

4. Polybutenrohre:

Für die Heiz- und Kühlmodule werden Polybutenrohre nach Önorm EN ISO 15876, zum Schutz der

Sauerstoffsperrschicht mit einer in der Mitte der Rohrdicke liegenden, Sauerstoffsperre nach DIN 4726,

verwendet. Die Anschlussverrohrung außerhalb der Module wird mit sauerstoffdichten

Mehrschichtverbundrohren (PEX/Alu/PEX) nach ÖNORM EN/ISO 21003. Formstücke werden aus

Polyphenylsulfon (PPSU) hergestellt. In der Folge mit KC abgekürzt.

Betriebsdruck: bis 6 bar.

Betriebstemperaturen: bis 70 °C.

4.1 Rohre aus Verbundwerkstoffen - für die Anbindeleitungen zu den Kühl- und Heizmodulen



lt. Norm und ÖVGW registriert. Innen- und Außenschicht aus vernetztem Polyäthylen (PEX).

Stabilisationsrohr längsverschweißtes Metallfolienrohr aus Aluminium. Äußerer und innerer Haftvermittler

zwischen Stabilisationsrohr bzw. Innen- und Außenschicht zur garantierten, kraftschlüssigen

Verbindung der einzelnen Komponenten, max. Einsatztemperatur 90°C bei 10 bar, extreme

Chemikalienfestigkeit, hohe Flexibilität, geringer Reibungswiderstand und geringe Alterungstendenz.

Farbe: weiß.

In der Folge mit KM abgekürzt.


Die Heizkreise sind durch eine Wasserdruckprobe auf Dichtheit geprüft. Die Höhe des Prüfdrucks muss

das zweifache des Betriebsdruckes mindestens jedoch 4 bar bis max. 6 bar betragen. Dieser Druck

wird auch während des Einbringens des Estrichs oder Betons belassen.

6. Einkalkulierte Leistungen:

Rohrverschnitt, Rohrbefestigungen, Dichtmaterial, Tragschalen, Überschubrohre bei Wand- und

Deckendurchbrüchen sowie Montagebühnen bis zu einer Arbeitshöhe von 4 m sind in den

Einheitspreisen einkalkuliert. Weiters der Aufwand für die Koordination mit dem Trockenbauer und der

Baufirma sowie für die Druckprobe nach Herstellerrichtlinien. Die Verarbeitungsrichtlinien des Herstellers

werden eingehalten.

7. Leistungsabgabe:

Leistungsabgaben werden laut ÖNORM EN 1264 Teil 2 (Heizfall) und EN 1264 Teil 5 (Kühlfall)

angegeben und durch ein Gutachten einer akkredidierten Prüfanstalt nachgewiesen.









EH



Seite 72



37KC01 +




Montage- und Detailplanung des Klimasystems mit technischer Auslegung und Darstellung in planlicher

Form. Die Unterlegen werden in digitaler Form (z.B. AutoCAD) übergeben. Die Planfreigabe für die

Herstellung der Klimaplattenelemente wird vom Auftraggeber bestätigt. Bei nachträglichen Änderungen

wird der Auftraggeber rechtzeitig über damit verbundene Zusatzkosten informiert. Eine neuerliche

Freigabe wird eingeholt.

37KC01A + Montage- und Detailplanung Klimasystem KEL

37KC02 + Deckenkühl-/HeizM abgehängte Decken 4WLP KEL m²

Deckenkühl- und Heizmodul (Deckenkühl-/HeizM), montiert auf einer beigestellten Unterkonstruktion für

eine abgehängte Decke mit einer Teilungs-Breite der Unterkonstruktion von 33,3 cm, geeignet für die

Beplankung mit unterschiedlichen Deckenplatten (Strahlungsfläche). Mit einer 10 mm dicken

Gips-Thermoplatte (in eigener Position oder beigestellt) wird Brennbarkeitsklasse B1 erreicht.

Bestehend aus:

Suchtext:

37KC03 +

• mäanderförmig gebogene Polybutenrohre d10x1,3, eingelegt in

• 4 korrosionsgeschützte, omegaförmige Wärmeleitprofile (4WLP) aus Stahlblech,

• integrierte Befestigungselemente zum Einhängen in die Unterkonstruktion,

• Wärmedämmung aus EPS 20, Dicke 15mm, oberhalb der Rohre eingelegt.

Leistungsabgabe (mit 10 mm Gips-Thermoplatte):

• bei Untertemperatur 10 K: 64,1 W/m 2

• bei Übertemperatur 15 K: 69,2 W/m 2

Modul-Gewicht: maximal 9,0 kg/m2.

Die Verlegung der Module erfolgt zwischen den Tragprofilen der Deckenunterkonstruktion (in eigener

Position) und die Verbindung der Polybutenrohre durch Radialpress- und Steckverbindungen. Der

Systemaufbau der Module gewährleistet einen gleichmäßigen Anpressdruck auf die beigestellte

Beplankung.

Deckenkühl- und Heizmodule werden auf der Baustelle witterungsgeschützt gelagert.

Abgerechnet wird nach tatsächlich verlegter Fläche. Einbauten für Leuchten, Lautsprecher,

Brandmelder, Luftauslässe u.ä. werden nicht in Abzug gebracht,

z.B. KE KELIT COOLFIX Deckenkühl- und Heizmodul KC4A oder Gleichwertiges.


KC4A

Deckenkühl- und Heizmodul (KC) zur reaktionsschnellen Bauteilaktivierung von Ortbetondecken, als

vorgefertigtes Rohrregister auf einer Deckenschalung montiert (ohne statischer Funktion) und mit Nägel

aus Edelstahl (in eigener Position) befestigt. Bestehend aus:

• Baustahlgittermatten als begehbare obere Abdeckung und zum Schutz vor Beschädigung der

Registerrohre,

• Klemmschienen, am Baustahlgitter befestigt, zur Befestigung der Polybutenrohre,

• mäanderförmig gebogenen Polybutenrohren d12x1,5mm.

Leistungsabgabe (bei einer Spachtelung von 2 mm):

• bei Untertemperatur 10 K: 77,5 W/m 2

• bei Übertemperatur 15 K: 78,9 W/m 2

Das Brandverhalten einer Ortbetondecke mit oberflächennah angeordneten Rohrregistern ist durch

Brandversuch nach EN 1363-1 und EN 1365-2 für die Feuerwiderstandsklasse REI90 nachgewiesen.

Abgerechnet wird nach tatsächlich verlegter Fläche.

Im Positionsstichwort wird der Rohrabstand angegeben,

z.B. KE KELIT COOLFIX oberflächennahe Bauteilaktivierung KC90B oder Gleichwertiges.

37KC03A + Deckenkühl-/HeizM Bauteilaktivierung 90mm KEL


EH

PA

m²



Seite 73



Suchtext:


KC90B

37KC03C + Az KC Schalungsschoner KEL Stk

Aufzahlung für eine Kunststoffdose (Schalungsschoner) zum Einlegen eines Polybuten-Anschlussrohres

bei oberflächennahen Deckenmodulen und mit Edelstahlnägel (in eigener Position) an einer Schalung

befestigt,

z.B. KE KELIT COOLFIX Schalungsschoner KC613 oder Gleichwertiges.


Suchtext:

KC613

37KC03D + Az KC Edelstahlnägel KEL kg

Aufzahlung für Edelstahlnägel zum Befestigen der Module und Schalungsschoner (in eigener Position)

auf der Schalung.

z.B. KE KELIT COOLFIX Edelstahlnägel KC611 oder Gleichwertiges.

Suchtext:


KC611

37KC03E + Az KC Ablängen übersteh. Edelstahlnägel KEL m²

Aufzahlung für das Ablängen der überstehenden Edelstahlnägel nach der Entfernung der Schalung.

Abgerechnet nach Quadratmeter Deckenkühl- und Heizmodul.

37KC03F + Az KC Schutzrohr 20 KEL m

Aufzahlung für ein Schutzrohr (d 20) zum Schutz der Anschlussrohre bis zum Schalungsschoner bei

oberflächennahen Deckenmodulen,

z.B. KE KELIT COOLFIX Schutzrohr KC614 oder Gleichwertiges.

Suchtext:


KC614

37KC03G + Az KC Klemmschiene 12 KEL m

Aufzahlung für eine Profilklemmschiene zum Befestigen der Polybutenrohre (d12) außerhalb von Kühloder

Heizmodulen.

z.B. KE KELIT COOLFIX Klemmschiene KC610 oder Gleichwertiges.

Suchtext:


KC610

37KC03H + Az KC Einmessen d.Deckenkühl- u. Heizmodule KEL m²

Aufzahlung für das Einmessen der Deckenkühl- und Heizmodule sowie der Schalungsschoner auf der

Schalung mit Hilfe vorgegebener Fixpunkte (in eigener Position).


37KC03I + Az KC Spülen der Deckenkühl- und Heizmodule KEL

Aufzahlung für das Spülen der Deckenkühl- und Heizmodule sowie der in der Decke verlegten

Zuleitungen. Der Spülvorgang wird in einem Protokoll festgehalten.


37KC03J + Az KC Druckpr. d.Deckenkühl- u. Heizmodule KEL m²

Aufzahlung für eine Druckprüfung der einzelnen Deckenkühl- und Heizmodule sowie der in der Decke

verlegten Zuleitungen. Die Druckprüfung wird unmittelbar vor den Betonierarbeiten durchgeführt und der

Druck bis zur Abnahme der Deckenschalung aufrecht gehalten und überwacht. Die Druckprüfung gemäß

Norm wird in einem Protokoll festgehalten. Das zur Druckprüfung erforderliche Kleinmaterial wird im

Einheitspreis einkalkuliert.



EH

m²



Seite 74



37KC03K + Az KC Verschließen von Deckendurchführungen KEL Stk

Aufzahlung für das brandschutztechische Verschließen von Deckendurchführungen im Bereich der

Deckenkühl- und Heizmodule.

37KC03L + Az KC Winterarbeit (Glykol!) KEL m²

Aufzahlung für die Verwendung von Glykolgemisch bei Druckprobe und Druckhaltung sowie für

erschwerte Winterbedingungen (bis max. -10°C) bei der Verlegung der Deckenkühl- und Heizmodule.

Abgerechnet nach betroffenen Quadratmeter Deckenkühl- und Heizmodul.

37KC06 +

System-Klimaplatte aus Gipsfasermaterial mit 15mm Dicke und integriertem Polybutenrohr d10x1,3

(Gips-Klimaplattenelement). Die Verbindung der Polybutenrohre erfolgt durch Radialpress- und

Steckverbindungen.

Verlegeabstand: 75mm.

Betriebstemperaturen: bis 48°C.

Im Positionsstichwort werden LängexBreite der Elemente angegeben,

z.B. KE KELIT COOLFIX Gips-Klimaplattenelement inkl. Rohr KC75W oder Gleichwertiges.

37KC06A + Gips-Klimaplattenelement 2000x625mm



Suchtext:

KC75W

37KC06B + Gips-Klimaplattenelement 2000x310mm



37KC06C + Gips-Klimaplattenelement 1000x625mm



37KC07 + Gips-Klimaplattenelement ohne R. 2000x625mm KEL m²

System-Klimaplatte aus Gipsfasermaterial mit 15mm Dicke und eingefrästen omegaförmigen Nuten zum

Einlegen von Polybutenrohr d10x1,3 (Gips-Klimaplattenelement ohne R.).

Abmessungen: 2000x625x15mm,

z.B. KE KELIT COOLFIX Gips-Klimaplattenelement ohne Rohr KC75R oder Gleichwertiges.


Suchtext:

37KC11 +

KC75R

Polybutenrohr, sauerstoffdicht nach Norm, als Rollenware,

z.B. KE KELIT COOLFIX Polybutenrohr KC100 oder Gleichwertiges.

37KC11A + Az KC Polybutenrohr 10x1,3



Suchtext:

KC100

37KC11B + Az KC Polybutenrohr 12x1,5



Suchtext:

37KC13 +

KC100

Aufzahlung (Az) auf die Positionen KC Polybutenrohre, für alle erforderlichen Form- und

Verbindungsstücke und das Befestigungsmaterial (Formst/Befest.) für alle Leitungsarten.

37KC13A + Az KC Formst/Befest. alle Leitungen 10 KEL

37KC13B + Az KC Formst/Befest. alle Leitungen 12 KEL

37KC21 +

5-Schichten Verbundrohr als Rollenware (Modulrohr),



EH

Stk

Stk

Stk

m

m

m

m



Seite 75









37KC22 +

5-Schichten Verbundrohr als Stangenware,








37KC24 +

5-Schichten Verbundrohr als Rollenware mit werkseitig vorgefertigter Wärmedämmung aus 4 mm

Weichschaumstoff, geschlossenzellig und mit Schutzmantel aus zähelastischer PE-Folie (Modulrohr

WD4),





37KC24D + KM Modulrohr WD4 20x2,25 KEL

37KC25 +




WD9).









37KC27 +





37KC31 +

Aufzahlung (Az) auf KC Polybutenrohr und/oder Deckenkühl- und Heizmodule (KC) für einen

Steck-Verbinder aus Kunststoff, mit EPDM-Dichtelementen, Auszugsbarrieren und Stützhülsen,

z.B. KE KELIT COOLFIX Steck-Verbinder KC411 oder Gleichwertiges.

37KC31A + Az KC Steck-Verbinder 10/10



Suchtext:

37KC32 +

KC411

Aufzahlung (Az) auf KC Polybutenrohr und/oder Deckenkühl- und Heizmodule (KC) für ein

Press-T-Stück für KM Modulrohre (Verbundrohre) mit Stützhülsen, O-Ringen und

Edelstahl-Presshülsen, im Abgang mit Steck-Verbinder für Polybutenrohre mit EPDM-Dichtelement,


EH

m

m

m

m

m

m

m

m

m

m

Stk



Seite 76



Auszugsbarriere und Stützhülse,

z.B. KE KELIT WINDOX-COOLFIX T-Stück KC444 oder Gleichwertiges.

37KC32A + Az KC Press/Steck-T-Stück 16/10/16



Suchtext:

37KC33 +

KC444

Aufzahlung (Az) auf KC Polybutenrohr und/oder Deckenkühl- und Heizmodule (KC) für einen

Press-Übergang von KM Modulrohre (Verbundrohre) mit Stützhülse, O-Ring und Edelstahl-Presshülse

auf das Polybutenrohr, mit EPDM-Dichtelement, Auszugsbarriere und Stützhülse,

z.B. KE KELIT WINDOX-COOLFIX Übergang KC454 oder Gleichwertiges.

37KC33A + Az KC Press/Steck-Übergang 16/10



Suchtext:

37KC34 +

KC454

Aufzahlung (Az) auf KC Polybutenrohr und/oder Deckenkühl- und Heizmodule (KC) für eine

Press-Kupplung, mit Stützhülsen, O-Ringen und Edelstahl-Presshülsen,

z.B. KE KELIT WINDOX-COOLFIX Kupplung KC410 oder Gleichwertiges.

37KC34B + Az KC Press-Kupplung 12/12



Suchtext:

KC410

37KC34C + Az KC Press-Kupplung 20/12



Suchtext:

37KC36 +

KC410

Aufzahlung (Az) auf die Positionen KM Modulrohre für eine Press-Kupplung, egal oder reduziert, gerade,



z.B. KE KELIT Kelox-WINDOX-U Press-Kupplung KWU410 oder Gleichwertiges.

37KC36B + Az KWU Press-Kupplung 16



Suchtext:

KWU410

37KC36D + Az KWU Press-Kupplung 20



37KC38 +

Aufzahlung (Az) auf KC Polybutenrohr und/oder Deckenkühl- und Heizmodule (KC) für ein

Press-T-Stück, egal oder reduziert, mit Stützhülsen, O-Ringen und Edelstahl-Presshülsen,

z.B. KE KELIT WINDOX-COOLFIX Press-T-Stück KC440 oder Gleichwertiges.

37KC38C + Az KC Press-T-Stück 20/12/20



Suchtext:

37KC46 +

KC440

Aufzahlung (Az) auf 5-Schichten Verbundrohr als Rollenware (Modulrohr), für eine Profilklemmschiene

zum Befestigen der Anbindeleitungen vom Verteiler zu den Kühl- oder Heizmodulen.


37KC46A + Az KM Klemmschiene 16



Suchtext:

KM610


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 77



37KC46B + Az KM Klemmschiene 20



37KC51 +

Klimaverteiler mit Vor- und Rücklaufbalken 1, Messing verchromt, Anschluss mit angeformter

Überwurfmutter 1, Doppelspindelventil in jedem Vorlauf-Register, Wassermengenmesser in jedem

Rücklauf-Register (Skala von 1,0-5,0 l/min), getrennten, drehbaren Entlüftungs- und Entleerungsventilen

und schallgedämmten Kunststoff-Konsolen.

Kühlkreisabgäge: 3/4 Außengewinde.


Angegeben ist: die Anzahl der Kühlkreise (Kreise),

z.B. KE KELIT COOLFIX-Verteiler 1 KC590 E oder Gleichwertiges.

37KC51B + Klimaverteiler 1 für 2 Kreise



Suchtext:

KC590E

37KC51C + Klimaverteiler 1 für 3 Kreise



37KC51D + Klimaverteiler 1 für 4 Kreise



37KC51E + Klimaverteiler 1 für 5 Kreise



37KC51F + Klimaverteiler 1 für 6 Kreise



37KC51G + Klimaverteiler 1 für 7 Kreise



37KC51H + Klimaverteiler 1 für 8 Kreise



37KC51I + Klimaverteiler 1 für 9 Kreise



37KC51J + Klimaverteiler 1 für 10 Kreise



37KC51K + Klimaverteiler 1 für 11 Kreise



37KC51L + Klimaverteiler 1 für 12 Kreise KEL

37KC53 +


Anlegethermometer d35mm bis 80°C.,

z.B. KE KELIT COOLFIX Anlegethermometer KM592 E oder Gleichwertiges.

37KC53B + Anlegethermometer bis 80°C

Anlegethermometer mit Befestigungsfeder, 35mm Durchmesser, Anzeige bis 80°C.



Suchtext:

KM592E


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 78



37KC54 +




37KC54B + Passstück f. WMZ-Einbau DN20



Suchtext:

37KC56 +

KM591E


Winkelausführung für die Absperrung der Verteiler, mit Innengewinde (IG) und flachdichtendem

Außengewinde (AG), zum Verteiler mit Flachdichtung DN25.



37KC56B + Kugelhähne (2 Stück) Ms IG AG DN20



37KC56C + Kugelhähne (2 Stück) Ms IG AG DN25



37KC61 +

Klimaverteiler mit Vor- und Rücklaufbalken 5/4 aus Messing porenfrei metallisiert, Heizkreisabgänge mit

Eurokonusmutter 3/4 IG, Anschlussmöglichkeit durch verdrehbare Ventile im Verschraubungsbereich,

mit Entlüftungs- oder Spülanschluss am höchsten Punkt, Anschlüsse mit angeformter Überwurfmutter

6/4 flach dichtend und Reduziernippel 5/4 AG, Verteilerenden verschlossen. Am Vorlaufanschluss

Kompakt-Regel-Regulier-Absperr-Messventil 3/4 Eurokonus AG, mit Voreinstellwerkzeug von 0,5 bis 9,0

l/min voreinstellbar, vereinigt die Funktion Zonenventil und Strangregulierventil. Durchfluss- und

Differenzdruckmessung mittels Reguliermesscomputer protokollierbar. Oberteile passend für

Thermikmotor, am Rücklaufanschluss Kugelhahn 3/4" Eurokonus AG und mit schallgedämmten

Stahlkonsolen an einer Wand oder Decke befestigt.



z.B. KE KELIT COOLFIX-Verteiler 5/4 KC590 oder Gleichwertiges.

37KC61B + Klimaverteiler 5/4 für 2 Kreise



Suchtext:

KC590

37KC61C + Klimaverteiler 5/4 für 3 Kreise



Suchtext:

KC590

37KC61D + Klimaverteiler 5/4 für 4 Kreise



Suchtext:

KC590

37KC61E + Klimaverteiler 5/4 für 5 Kreise



37KC61F + Klimaverteiler 5/4 für 6 Kreise



37KC61G + Klimaverteiler 5/4 für 7 Kreise



37KC61H + Klimaverteiler 5/4 für 8 Kreise KEL


EH

Stk

VE

VE

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 79




37KC61I + Klimaverteiler 5/4 für 9 Kreise



37KC61J + Klimaverteiler 5/4 für 10 Kreise



37KC61K + Klimaverteiler 5/4 für 11 Kreise



37KC61L + Klimaverteiler 5/4 für 12 Kreise



37KC63 +

Euroverschraubung, aus Messing porenfrei metallisiert, mit Innengewinde (3/4 IG) zur Verbindung auf




37KC63B + Euroverschraubung 3/4 IG 16



37KC63D + Euroverschraubung 3/4 IG 20



37KC64 + Taupunktwächter 24V KEL Stk

Taupunktwächter zum Überwachen des Taupunktes von Kühldeckenanlagen, eingebaut in einen Schaltoder

Verteilerschrank, geeignet zur Verwendung mit Raumthermostat ohne Eingang für Taupunktfühler.

Eingang: Taupunktfühler.

Anschlussspannung: 24V.

Schaltvermögen: 230V,

z.B. KE KELIT COOLFIX Taupunktwächter KC560 oder Gleichwertiges.


Suchtext:

37KC65 +

KC560

Taupunktfühler zum Messen und Fühlen des Taupunktes bei Kühldeckenanlagen, eingebaut in der

Kühldecke am Mediumrohr, mit 10 m Anschlusskabel und geeignet für Deckendicke bis 30 mm,

z.B. KE KELIT COOLFIX Taupunkfühler KC562 oder Gleichwertiges.

37KC65A + Taupunktfühler mit 10m Kabel



Suchtext:

KC562

37KC65C + Az Elektrodose (beig.) für Taupunktfühler KEL Stk

Aufzahlung für die Befestigung einer beigestellten Elektrodose in der Betondecke, zur Aufnahme des

Taupunktfühlers bei Bauteilaktivierung. Das Modulrohr wird durch die Elektrodose geführt und der

Taupunktfühler am Rohr befestigt.


37KC67 + Klimaregler 24V- Heizen/Kühlen-2 Verteiler KEL

Raumtemperaturregler (Klimaregler) zur direkten Ansteuerung von Thermikmotoren (24V) und an einer

Wand montiert, mit Eingang für Taupunktfühler zur Überwachung des Taupunktes einer Kühldecke.


Einstellbereich Raumtemperatur: 13°C-29°C.


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 80



Suchtext:

Farbe des Gehäuses: weiß.

z.B. KE KELIT COOLFIX Klimaregler KC594 Heizen und Kühlen - 2 Verteiler oder Gleichwertiges.


KC594

37KC68 + Klimaregler 24V- Heizen/Kühlen-1 Verteiler KEL Stk

Raumtemperaturregler (Klimaregler) zur direkten Ansteuerung von Thermikmotoren (24V) und an einer

Wand montiert, mit Umschaltung zwischen Heizen und Kühlen (1 Verteiler) und mit Eingang für

Taupunktfühler zur Überwachung des Taupunktes einer Kühldecke.


Einstellbereich Raumtemperatur: 13°C-29°C.

Farbe des Gehäuses: weiß.

z.B. KE KELIT COOLFIX Klimaregler KC594 Heizen und Kühlen - 1 Verteiler oder Gleichwertiges.


37KC69 +

Thermikmotor zur Montage auf die eingebauten Vorlaufventile am Fußbodenheizungs-Verteiler,

Betriebsspannung 230 V (230V) oder 24 V (24V), stromlos geschlossen,

z.B. KE KELIT KELOX-Thermikmotor KM596 oder Gleichwertiges.

37KC69A + Thermikmotor 230V stromlos geschlossen



Suchtext:

KM596

37KC69B + Thermikmotor 24V stromlos geschlossen



37KD + Betonkernaktivierung (KE KELIT)

1. Betonkernaktivierung:

Die Betonkernaktivierung nutzt die Speicherfähigkeit von Betondecken und wird für kleine und mittlere

Kühllasten eingesetzt, um eine Aufheizung im Sommer zu verhindern. Dadurch wird eine Reduzierung

des Luftwechsels von RLT-Anlagen auf das hygienisch notwendige Ausmaß erreicht.





3. Verlegung:




Betons verlegt und mit Rohrbinder oder Bindedraht an vom Auftraggeber verlegten Gittermatten befestigt.


Die Heizkreise werden vor dem Einbringen des Betons durch eine Wasserdruckprobe auf Dichtheit

geprüft. Die Höhe des Prüfdrucks muss das zweifache des Betriebsdruckes mindestens jedoch 4 bar

bis max. 6 bar betragen. Dieser Druck wird auch während des Einbringens des Betons belassen.




Einheitspreise der Fußbodenheizung einkalkuliert. Verbindungsstellen im Betonbereich werden nach






EH

Stk

Stk



Seite 81



37KD01 +





verwendet.











Betonkernaktivierung (BA) im Beton nass verlegt, bestehend aus:


• Rohrbinder oder Bindedraht.


z.B. KE KELIT ULTRA PE-RT Betonkernaktivierung mit PE-RT-Rohr KU100, Rohrbinder KU615 oder

Bindedraht KU617 oder Gleichwertiges.

37KD01C + Betonkernaktivierung PE-RT VA 15



37KD01F + Betonkernaktivierung PE-RT VA 30



37KD01G + Betonkernaktivierung PE-RT VA 45



37KD01I + Az BA Spülen der Betonkernaktivierung KEL m²

Aufzahlung für das Spülen der Betonkernaktivierung sowie der im Betonkern verlegten Zuleitungen. Der

Spülvorgang wird in einem Protokoll festgehalten.

Abgerechnet nach Quadratmeter Betonkernaktivierung.

37KD01J + Az BA Druckprüfung der Betonkernaktivierung KEL m²

Aufzahlung für eine Druckprüfung der einzelnen Betonkerne sowie der Zuleitungen. Die Druckprüfung

wird unmittelbar vor den Betonierarbeiten durchgeführt und der Druck bis zur Abnahme der

Deckenschalung aufrecht gehalten und überwacht. Die Druckprüfung gemäß Norm wird in einem

Protokoll festgehalten. Das zur Druckprüfung erforderliche Kleinmaterial wird im Einheitspreis

einkalkuliert.

Abgerechnet nach Quadratmeter Betonkernaktivierung.

37KD01L + Az BA Winterarbeit (Glykol!) KEL

Aufzahlung für die Verwendung von Glykolgemisch bei Druckprobe und Druckhaltung sowie für

erschwerte Winterbedingungen (bis max. -10°C) bei der Verlegung der Betonkernaktivierung.

Abgerechnet nach betroffenen Quadratmeter Betonkernaktivierungl.

37KD06 +




EH

m²

m²

m²

m²



Seite 82



37KD06D + KU PE-RT-Rohr 20x2,25



Suchtext:

37KD09 +

KU100




37KD09B + Az KU Klemmschiene 20



Suchtext:

37KD11 +

KM610

Klima-Verteiler mit Vor- und Rücklaufbalken 5/4 aus Messing porenfrei metallisiert, Heizkreisabgänge

mit Eurokonusmutter 3/4 IG, Anschlussmöglichkeit durch verdrehbare Ventile im



Am Vorlaufanschluss Kompakt-Regel-Regulier-Absperr-Messventil 3/4 Eurokonus AG, mit

Voreinstellwerkzeug von 0,5 bis 9,0 l/min voreinstellbar, vereinigt die Funktion Zonenventil und

Strangregulierventil. Durchfluss- und Differenzdruckmessung mittels Reguliermesscomputer

protokollierbar. Oberteile passend für Thermikmotor, am Rücklaufanschluss Kugelhahn 3/4" Eurokonus

AG und mit schallgedämmten Stahlkonsolen an einer Wand oder Decke befestigt.




37KD11B + Klima-Verteiler 5/4 für 2 Kreise



Suchtext:

KC590

37KD11C + Klima-Verteiler 5/4 für 3 Kreise



Suchtext:

KC590

37KD11D + Klima-Verteiler 5/4 für 4 Kreise



Suchtext:

KC590

37KD11E + Klima-Verteiler 5/4 für 5 Kreise



37KD11F + Klima-Verteiler 5/4 für 6 Kreise



37KD11G + Klima-Verteiler 5/4 für 7 Kreise



37KD11H + Klima-Verteiler 5/4 für 8 Kreise



37KD11I + Klima-Verteiler 5/4 für 9 Kreise



37KD11J + Klima-Verteiler 5/4 für 10 Kreise KEL


EH

m

m

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 83




37KD11K + Klima-Verteiler 5/4 für 11 Kreise



37KD11L + Klima-Verteiler 5/4 für 12 Kreise



37KD15 +

Euro-Verschraubung, aus Messing porenfrei metallisiert, mit Innengewinde (3/4 Ig) zur Verbindung auf



z.B. KE KELIT ULTRA PE-RT-Euro-Verschraubung KM 220 oder Gleichwertiges.

37KD15D + Euro-Verschraubung 3/4 Ig 20



Suchtext:

KM220

37KE + Freiflächenenheizung (KE KELIT)

1. Freiflächenheizung:

Freiflächenheizungen werden zur Eis- und Schneefreihaltung von Straßen, Auffahrten, Brücken,

Rampen, Hubschrauberlandeplätzen und Fußgängerzonen, etc. eingesetzt.





3. Verlegung:




Betons bzw. des Einbettmaterials verlegt und mit Rohrbinder oder Bindedraht an vom Auftraggeber

verlegten Gittermatten befestigt. Beim Einbringen des Einbettmaterials wird eine Rohrtemperatur von

max. 100°C gewährleistet.


Die Heizkreise werden vor dem Einbringen des Betons bzw. des Einbettmaterials durch eine

Wasserdruckprobe auf Dichtheit geprüft. Die Höhe des Prüfdrucks muss das zweifache des

Betriebsdruckes mindestens jedoch 4 bar bis max. 6 bar betragen. Dieser Druck wird auch während des

Einbringens des Betons bzw. des Einbettmaterials belassen.













verwendet.



EH

Stk

Stk

Stk



Seite 84



37KE01 +










Freiflächenheizung zur Eis- und Schneefreihaltung, bestehend aus:


• Rohrbinder oder Bindedraht

• Fugenschutzrohre.


z.B. KE KELIT ULTRA PE-RT Freiflächenheizung mit PE-RT-Rohr KU100, Rohrbinder KU615 oder

Bindedraht KU617, Fugenschutzrohre KM614 oder Gleichwertiges.

37KE01B + Freiflächenheizung PE-RT VA 12



37KE01C + Freiflächenheizung PE-RT VA 15



37KE01D + Freiflächenheizung PE-RT VA 20






37KE06D + KU FB PE-RT-Rohr 20 x 2,25



Suchtext:


KU100




37KE09B + Az KU FB Klemmschiene d20



Suchtext:


KM610

Industrieflächen-Verteiler mit Vor- und Rücklaufbalken 5/4 aus Messing porenfrei metallisiert,

Heizkreisabgänge mit Eurokonusmutter 3/4 IG, Anschlussmöglichkeit durch verdrehbare Ventile im



Am Vorlaufanschluss Thermostatventil 3/4 Eurokonus AG, Oberteile passend für Thermikmotor, am

Rücklaufanschluss Kugelhahn 3/4" Eurokonus AG und mit schallgedämmten Stahlkonsolen an einer

Wand befestigt.



z.B. KE KELIT ULTRA PE-RT Industriefächen-Verteiler 5/4 KU590 oder Gleichwertiges.

37KE11B + Industrieflächen-Verteiler 2 Kreise




EH

m²

m²

m²

m

m

Stk



Seite 85



37KE11C + Industrieflächen-Verteiler 3 Kreise



37KE11D + Industrieflächen-Verteiler 4 Kreise



37KE11E + Industrieflächen-Verteiler 5 Kreise



37KE11F + Industrieflächen-Verteiler 6 Kreise



37KE11G + Industrieflächen-Verteiler 7 Kreise



37KE11H + Industrieflächen-Verteiler 8 Kreise



37KE11I + Industrieflächen-Verteiler 9 Kreise



37KE11J + Industrieflächen-Verteiler 10 Kreise



37KE11K + Industrieflächen-Verteiler 11 Kreise



37KE11L + Industrieflächen-Verteiler 12 Kreise




Klima-Verteiler mit Vor- und Rücklaufbalken 5/4 aus Messing porenfrei metallisiert, Heizkreisabgänge

mit Eurokonusmutter 3/4 IG, Anschlussmöglichkeit durch verdrehbare Ventile im



Am Vorlaufanschluss Kompakt-Regel-Regulier-Absperr-Messventil 3/4 Eurokonus AG, mit

Voreinstellwerkzeug von 0,5 bis 9,0 l/min voreinstellbar, vereinigt die Funktion Zonenventil und

Strangregulierventil. Durchfluss- und Differenzdruckmessung mittels Reguliermesscomputer

protokollierbar. Oberteile passend für Thermikmotor, am Rücklaufanschluss Kugelhahn 3/4 Eurokonus

AG und mit schallgedämmten Stahlkonsolen an einer Wand oder Decke befestigt.




37KE13B + Klima-Verteiler 5/4 2 Kreise



Suchtext:

KC590

37KE13C + Klima-Verteiler 5/4 3 Kreise



37KE13D + Klima-Verteiler 5/4 4 Kreise




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 86



37KE13E + Klima-Verteiler 5/4 5 Kreise



37KE13F + Klima-Verteiler 5/4 6 Kreise



37KE13G + Klima-Verteiler 5/4 7 Kreise



37KE13H + Klima-Verteiler 5/4 8 Kreise



37KE13I + Klima-Verteiler 5/4 9 Kreise



37KE13J + Klima-Verteiler 5/4 10 Kreise



37KE13K + Klima-Verteiler 5/4 11 Kreise



37KE13L + Klima-Verteiler 5/4 12 Kreise







z.B. KE KELIT ULTRA PE-RT-Euroverschraubung KM 220 oder Gleichwertiges.

37KE15D + Euroverschraubung 3/4 Ig d20



Suchtext:

KM220

37KM + Sockelleisten und Zubehör (KE KELIT)

1. Beschreibung:

Sockelleisten als Hohlkammerprofil aus Polystyrol, mit Prägfolie beschichtet, zur Verkleidung von auf

der Wand horizontal verlegte Heizungsrohre, geeignet für Heizungsrohre bis zu einem

Außendurchmesser von 28 mm. Komplettes System mit Stoßverbindern, Endstücken, Innen- und

Außenecken. Halter, Kronenscheiben, Schrauben und Dübel zur Befestigung der Sockelleiste sind im

Einheitspreis einkalkuliert. Gegebenenfalls notwendige, baugleiche Blindleisten werden als Sockelleiste

abgerechnet.

In der Folge SL abgekürzt.










EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 87



37KM01 +



Dekor-Sockelleiste, als Hohlkammerprofil aus Polystyrol mit anextrudierter Dichtlippe und anteiligen

Sockelleistenhaltern. Oberfläche weiß ohne Dekor.

Angegeben ist: der Außendurchmesser des einklippbaren Rohres

z.B. KE KELIT KELOX Dekor-Sockelleiste KM 800 oder KM 810 oder Gleichwertiges.

37KM01A + Dekor-Sockelleiste weiß 22



37KM01B + Dekor-Sockelleiste weiß 28



37KM01C + Az SL weiß Verbindungsteile 22 KEL

Aufzahlung (Az) für Verbindungsteile 22 mm, wie z.B. KELOX Stoßverbinder KM 802, KELOX

Innen-/Außenecke KM 804/806 oder KELOX Endstück links/rechts KELOX KM 809/808 oder


Abgerechnet nach Stück, ohne Unterschied der Art des Verbindungsteiles.


37KM01D + Az SL weiß Verbindungsteile 28 KEL






37KM11 +

Dekor-Sockelleiste, als Hohlkammerprofil aus Polystyrol mit anextrudierter Dichtlippe und anteiligen

Sockelleistenhaltern. Oberfläche in Eiche hell (hell),

z.B. KE KELIT KELOX Dekor-Sockelleiste KM 800 oder 810 oder Gleichwertiges.

37KM11A + Dekor-Sockelleiste Eiche hell 22



37KM11B + Dekor-Sockelleiste Eiche hell 28



37KM11C + Az SL Eiche hell Verbindungsteile 22 KEL






37KM11D + Az SL Eiche hell Verbindungsteile 28 KEL






37KM70 +

Steigstrangprofile aus Polystyrol, U-Profil oder L-Profil, unbeschichtet, einschließlich

Profil-Befestigungsklammern. Farbe: weiß.

Angegeben: Tiefe x Breite in mm,

z.B. KE KELIT KELOX U-Profil KM 880, KELOX L-Profil KM 884 oder Gleichwertiges.


EH

m

m

Stk

Stk

m

m

Stk

Stk



Seite 88



37KM70A + Steigstrang U-Profil 50x100mm



37KM70B + Steigstrang U-Profil 75x150mm



37KM70C + Steigstrang U-Profil 100x200mm



37KM70D + Steigstrang L-Profil 100x200mm




EH

m

m

m

m



Seite 89



Leistungsgruppe (LG) 54 - Luftleitungen, Einbauten, Luftdurchlässe






Vorversion:





ABK-EDS 008




ULG 54K1 Rohre aus Kunststoff (KE KELIT)




Seite 90



54

Luftleitungen, Einbauten, Luftdurchlässe



1. Begriffe:

1.1 Nicht rostender Stahl:

Im Folgenden ist unter NIRO nicht rostender Stahl (z.B. nicht rostender Stahl mit der Werkstoffnummer

1.4301 (V2A) oder 1.4571 (V4A)), der für den beschriebenen Anwendungsfall geeignet ist, zu verstehen.

2. Qualitäts- und Leistungsangaben:

2.1 Qualitätsanforderungen allgemein:

Die angegebenen Qualitätsanforderungen und Leistungsdaten sind die Mindestanforderungen. Die

Qualitäts- und Leistungsmerkmale der angebotenen Erzeugnisse/Typen sind mindestens gleich oder

besser.


3.1 Luftleitungen:

In die Einheitspreise ist das Verlegen, ohne Unterschied der Lage der Leitungen, einkalkuliert. Das

Liefern und Versetzen der Befestigungen ist in eigenen Positionen beschrieben.

3.2 Erhöhte Anforderung an die Hygiene:

Die luftführenden Bereiche der Luftleitungen mit erhöhter Anforderung an die Reinheit und

Reinigungsmöglichkeit (Hygiene) werden mit einem hygienisch einwandfreien Reinigungsmittel gereinigt

eingebaut. Im Zuge der Montagearbeiten werden offene Leitungsenden bei jeder Montageunterbrechung

staubdicht verschlossen. Formstücke und Verbindungen werden so ausgeführt, dass

Partikelablagerungen und Falschlufteintritte vermieden werden. Dichtung und Dichtungsmittel sind glatt,

dekontaminierbar, abriebfest, unverrottbar, wasserabweisend, alterungsbeständig, hygienisch und

sicherheitstechnisch unbedenklich.

3.3 Befestigungen und Abhängungen:

Die Befestigung der Bauteile am Bauwerk (z.B. mit Lochbändern oder Gewindestangen) ist in die

Einheitspreise einkalkuliert.

3.3 Korrosionsschutz:

Die für die Verbindungen erforderlichen Zubehörteile (z.B. Flanschen und Schrauben) sind

korrosionsgeschützt und in die Einheitspreise einkalkuliert.

3.4 Elastische Verbindungen:

Elastische Verbindungen von Einbauten, Geräten und Luftleitungen sind in die Einheitspreise

einkalkuliert.

Kommentar:

Hygieneanforderungen:

Sondervereinbarungen bei der Hygieneausführung, wie gesonderte Reinigung der Luftleitungen,

Anliefern in verschlossenem Zustand sind frei zu formulieren.

Konstruktionen aus Stahl sind in eigenen Positionen beschrieben.


- ÖNORM EN 12097:2006 11 01 - Lüftung von Gebäuden - Luftleitungen - Anforderungen an

Luftleitungsbauteile zur Wartung von Luftleitungssystemen

- ÖNORM B 3800-1:2005 11 01-Brandverhalten von Materialien, ausgenommen Bauprodukte - Teil 1:

Anforderungen, Prüfungen und Beurteilungen

- ÖNORM H 6016- :1989 01 01-Lüftungstechnische Anlagen; Leckverlust in Bauelementen

(Zurückziehung: 2003 07 01) - Nachfolgedokument ÖNORM EN 12237:2003 07 01: Lüftung von

Gebäuden - Luftleitungen - Festigkeit und Dichtheit von Luftleitungen mit rundem Querschnitt aus

Blech

- ÖNORM EN 13053-2011 08 15: Lüftung von Gebäuden - Zentrale raumlufttechnische Geräte -


EH



Seite 91



Leistungskenndaten für Geräte, Komponenten und Baueinheiten

- ÖNORM EN 13779-2008 01 01: Lüftung von Nichtwohngebäuden - Allgemeine Grundlagen und

Anforderungen für Lüftungs- und Klimaanlagen und Raumkühlsysteme

- ÖNORM EN 1751-2011 03 15 (Entwurf) - Lüftung von Gebäuden - Komponenten des

Luftverteilersystems - Aerodynamische Prüfung von Drossel- und Absperrelementen

- ÖNORM EN 1886-2009 08 01: Lüftung von Gebäuden - Zentrale raumlufttechnische Geräte -

Mechanische Eigenschaften und Messverfahren

- ÖNORMEN EN 55011-2011 05 01: Industrielle, wissenschaftliche und medizinische Geräte -

Funkstörungen - Grenzwerte und Messverfahren (CISPR 11:2009, modifiziert+A1:2010) (deutsche

Fassung)

54K1 + Rohre aus Kunststoff (KE KELIT)

54K101 +

1. Brandverhalten:

Das Brandverhalten der Konstruktion muss der für den projektspezifischen Einsatzbereich/Gebäudetyp

geltenden Klassifizierung gemäß ÖNORM EN entsprechen. Auf etwaige Abweichungen im

Leistungsverzeichnis weist der Auftragnehmer den Auftraggeber vor Ausführung der Leistung

nachweislich hin.


Im Stichwort wird der Außendurchmesser / der Innendurchmesser des Lüftungsrohres (z.B. 63/52) oder

bei Formstücken der Außendurchmesser (z.B. 63) in mm.











Lüftungsrohr als flexibler Wellrohrschlauch mit gewellter Außenschicht und glatter bifunktionaler

Innenschicht, direkt in Beton oder in einer abgehängten Decke verlegt. Die funktionale Innenschicht ist

aus speziellem Kunststoff auf Basis von Polyethylen (PE), welcher permanent antistatische und biozide

Eigenschaften aufweist. Ein Verschmutzen des Innenrohres durch elektrostatische Aufladung wird durch

einen niedrigen spezifischen Oberflächenwiderstand zwischen 1 bis 10 kOhm verhindert. Bakterien

werden durch die Innenschicht abgetötet und das Wachstum von Schimmelpilzen verhindert (geprüft

gemäß ANSI JIS Z 2801). Die verwendeten Wirkstoffe sind FDA zugelassen und für Lebensmittelkontakt

geeignet.

Außenschicht: PE-HD - grün RAL 6017.

Innenschicht: PE modifiziert - schwarz.

z.B. Lüftungsrohr AIRTWIN von KE KELIT oder Gleichwertiges.

54K101A + AIRTWIN Lüftungsrohr 63/52



54K101B + AIRTWIN Lüftungsrohr 75/62



54K103 +

Aufzahlung (Az) auf Lüftungsrohr als flexibler Wellrohrschlauch mit gewellter Außenschicht und glatter

bifunktionaler Innenschicht (AIRTWIN), für alle erforderlichen Form- und Verbindungsstücke sowie für

das Befestigungsmaterial (Formst/Befest.).

54K103A + Az AIRTWIN Formst/Befest. 63 KEL


EH

m

m

m



Seite 92



54K103B + Az AIRTWIN Formst/Befest. 75 KEL

54K111 +


bifunktionaler Innenschicht (AIRTWIN), für eine Muffe.

z.B. AIRTWIN Muffe von KE KELIT oder Gleichwertiges.

54K111A + Az AIRTWIN Muffe 63



54K111B + Az AIRTWIN Muffe 75



54K112 +


bifunktionaler Innenschicht (AIRTWIN), für einen Profildichtring.

z.B. AIRTWIN Profildichtring von KE KELIT oder Gleichwertiges.

54K112A + Az AIRTWIN Profildichtring 63



54K112B + Az AIRTWIN Profildichtring 75



54K113 +


bifunktionaler Innenschicht (AIRTWIN), für einen Verschluss-Stopfen.

z.B. AIRTWIN Verschluss-Stopfen von KE KELIT oder Gleichwertiges.

54K113A + Az AIRTWIN Verschluss-Stopfen 63



54K113B + Az AIRTWIN Verschluss-Stopfen 75




EH

m

Stk

Stk

Stk

Stk

Stk

Stk



Seite 93



Leistungsgruppe (LG) 59 - Druckluftanlagen






Vorversion:





ABK-EDS 008




ULG 59KM Industrierohre für Druckluft (KE KELIT)




Seite 94



59

Druckluftanlagen



1. Begriffe:




2. Effektive Liefermenge:

Die anzugebende effektive Liefermenge in m3/min ist nach ISO 1217 Ausgabe 1996 Annex C

nachgewiesen. Für Kolbenkompressoren erfolgt dieser Nachweis für 10-bar Anlagen bei 8 bar und für

15-bar Anlagen bei 12 bar.

3. Nennliefermenge:

Die im Positionsstichwort angegebene Nennliefermenge dient zur Gliederung in die Folgepositionen.

4. Ausführung:

Standardausführung gemäß Norm.

Kommentar:

Frei zu formulieren (z.B.):

- Druckwerkzeuge

59KM + Industrierohre für Druckluft (KE KELIT)


Industrierohr aus Polyolefinblend (POB, CRYOLEN) hergestellt und geprüft lt. ÖNORM B 5174, eigenund

fremdüberwacht lt. Norm, hygienisch einwandfrei und geeignet für Druckluft, mit glatter

Rohrinnenfläche, geringer Wärmeleitfähigkeit, gesicherter Langzeitlebensdauer und geprüfter

Hochschlagfestigkeit. Farbe: Bordeaux-Rot mit 3 weißen (PN16) Streifen.


Im Stichwort wird das Rohrsystem mit TRI gekennzeichnet und der Außendurchmesser x Wanddicke

des Rohres in mm (z.B. 63x5,8) oder bei Fittings der größte Außendurchmesser (z.B 63).


PN16: -30°C bis +40°C/10 bar.


Der Verschnitt und das Herstellen und Abdichten der Verbindungsstellen einschließlich

Schweißmaterial und sonstiges Dichtmaterial sind in den Einheitspreisen einkalkuliert.

5. Rohrverbindungen:

5.1. Polyfusionsschweißverfahren (d20-d125 - PN16):

von POB-Rohren und werkstoffgleichen Fittings ohne Querschnittverengung mit angeformten

Schweißmuffen (Muffenschweißung).

5.2. Elektroschweißverfahren:

von POB-Rohren mittels überschiebbarer Elektroschweißmuffe.

6.3. Metallübergänge: Schweiß-Schraubübergang als Übergang von POB-Rohren zu Armaturen mit

Schraubgewinde.

6.4. Lösbare Schraubverbindungen:

Schweiß-Schraubübergang als lösbare Verbindung zu Armaturen.

7. Dehnung und Stützweiten:

Bei frei verlegten Rohrleitungen wird die Werksvorschrift des Herstellers zur Berechnung der Dehnung

und Stützweiten eingehalten. Insbesondere wird die Anwendung von Tragschalen überprüft und in


EH



Seite 95



59KM02 +

Abstimmung mit dem Hersteller der Befestigungselemente sichergestellt, dass eine korrekte und

geradlinige Rohrführung gewährleistet ist.

8. Eignung für Druckluft und Industrie:

Das beschriebene Rohrsystem ist geschützt gegen Spannungsrisskorrosion, daher werden

Metallübergänge aus entzinkungsbeständigem Messing (Ms 63), porenfrei metallisiert, ausgeführt. Die

Eignung für Spezialmedien im Industriebereich muss in jedem Anwendungsfall geprüft werden.






Ein aktueller Nachweis (nicht älter als 2 Jahre) über eine Schulung des Montagepersonals durch den

Systemhersteller wird vor Montagebeginn vorgelegt.











Gerade Industrierohre aus Polyolefinblend (TRI), sauerstoffdicht ab d32 und größer.

Nenndruck: 16 bar Überdruck (PN16),

z.B. KE KELIT KETRIX Industrierohr TRI08 oder Gleichwertiges.

59KM02B + TRI Industrierohr PN16 20x2,8



59KM02C + TRI Industrierohr PN16 25x3,5



59KM02D + TRI Industrierohr PN16 32x4,4



59KM02E + TRI Industrierohr PN16 40x5,5



59KM02F + TRI Industrierohr PN16 50x6,9



59KM02G + TRI Industrierohr PN16 63x8,6



59KM02H + TRI Industrierohr PN16 75x10,3



59KM02I + TRI Industrierohr PN16 90x12,3




EH

m

m

m

m

m

m

m

m



Seite 96



59KM02J + TRI Industrierohr PN16 110x15,1



59KM02K + TRI Industrierohr PN16 125x17,1



59KM04 +

Gerade Industrierohre aus Polyolefinblend (TRI) mit einem an der Außenwand des Mediumrohres

aufgebrachten Alumantel (ALU-stabil) zur Reduzierung der Längsdehnung und Erhöhung der Stabilität,

sauerstoffdicht.


z.B. KE KELIT KETRIX ALU-Stabil-Rohr TRI01 oder Gleichwertiges.

59KM04B + TRI Industrierohr ALU-stabil PN16 20x2,3



59KM04C + TRI Industrierohr ALU-stabil PN16 25x2,8



59KM04D + TRI Industrierohr ALU-stabil PN16 32x3,6



59KM04E + TRI Industrierohr ALU-stabil PN16 40x4,5



59KM04F + TRI Industrierohr ALU-stabil PN16 50x5,6



59KM04G + TRI Industrierohr ALU-stabil PN16 63x7,1



59KM04H + TRI Industrierohr ALU-stabil PN16 75x8,4



59KM04I + TRI Industrierohr ALU-stabil PN16 90x10,1



59KM13 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für alle erforderlichen Form- und

Verbindungsstücke mit oder ohne Metalleinlagen und das Befestigungsmaterial (Formst.) für

Anschlussleitungen.

59KM13B + Az TRI Formst/Befest. Anschlussleitungen 20 KEL

59KM13C + Az TRI Formst/Befest. Anschlussleitungen 25 KEL

59KM13D + Az TRI Formst/Befest. Anschlussleitungen 32 KEL

59KM14 +


Verbindungsstücke mit oder ohne Metalleinlagen und das Befestigungsmaterial (Formst./Befest.) für alle

Leitungsarten.

59KM14B + Az TRI Formst/Befest. alle Leitungen 20 KEL

59KM14C + Az TRI Formst/Befest. alle Leitungen 25 KEL

59KM14D + Az TRI Formst/Befest. alle Leitungen 32 KEL


EH

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m



Seite 97



59KM14E + Az TRI Formst/Befest. alle Leitungen 40 KEL

59KM14F + Az TRI Formst/Befest. alle Leitungen 50 KEL

59KM14G + Az TRI Formst/Befest. alle Leitungen 63 KEL

59KM14H + Az TRI Formst/Befest. alle Leitungen 75 KEL

59KM14I + Az TRI Formst/Befest. alle Leitungen 90 KEL

59KM14J + Az TRI Formst/Befest. alle Leitungen 110 KEL

59KM14K + Az TRI Formst/Befest. alle Leitungen 125 KEL

59KM15 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für alle erforderlichen Kunststoff-Form- und

Verbindungsstücke und das Befestigungsmaterial (Kunst.Formst./Befest.) für alle Leitungsarten.

Metallübergangsstücke werden in eigenen Positionen ausgeschrieben.

59KM15B + Az TRI Kunst.Formst/Befest. alle Ltg. 20 KEL

59KM15C + Az TRI Kunst.Formst/Befest. alle Ltg. 25 KEL

59KM15D + Az TRI Kunst.Formst/Befest. alle Ltg. 32 KEL

59KM15E + Az TRI Kunst.Formst/Befest. alle Ltg. 40 KEL

59KM15F + Az TRI Kunst.Formst/Befest. alle Ltg. 50 KEL

59KM15G + Az TRI Kunst.Formst/Befest. alle Ltg. 63 KEL

59KM15H + Az TRI Kunst.Formst/Befest. alle Ltg. 75 KEL

59KM15I + Az TRI Kunst.Formst/Befest. alle Ltg. 90 KEL

59KM15J + Az TRI Kunst.Formst/Befest. alle Ltg. 110 KEL

59KM15K + Az TRI Kunst.Formst/Befest. alle Ltg. 125 KEL

59KM18 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für eine Befestigung mit selbstklemmenden

Tragschalen aus Stahlblech, verzinkt, zur Sicherstellung einer geradlinigen Rohrführung,

z.B. KE KELIT Tragschale K88 oder Gleichwertiges.

59KM18B + Az TRI Tragschale 20



59KM18C + Az TRI Tragschale 25



59KM18D + Az TRI Tragschale 32



59KM18E + Az TRI Tragschale 40



59KM18F + Az TRI Tragschale 50



59KM18G + Az TRI Tragschale 63




EH

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m



Seite 98



59KM18H + Az TRI Tragschale 75



59KM18I + Az TRI Tragschale 90



59KM18J + Az TRI Tragschale 110



59KM19 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für eine Muffe für Muffenschweißung (MS),

z.B. KE KELIT KETRIX Muffe TRI10 oder Gleichwertiges.

59KM19B + Az TRI Muffe MS 20



59KM19C + Az TRI Muffe MS 25



59KM19D + Az TRI Muffe MS 32



59KM19E + Az TRI Muffe MS 40



59KM19F + Az TRI Muffe MS 50



59KM19G + Az TRI Muffe MS 63



59KM19H + Az TRI Muffe MS 75



59KM19I + Az TRI Muffe MS 90



59KM19J + Az TRI Muffe MS 110



59KM19K + Az TRI Muffe MS 125



59KM20 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für einen Winkel, ohne Unterschied der

Richtungsänderung, für Muffenschweißung geeignet (MS),

z.B. KE KELIT KETRIX Winkel 90/45° TRI20/TRI70 und TRI26/TRI27 oder Gleichwertiges.

59KM20B + Az TRI Winkel MS 20



59KM20C + Az TRI Winkel MS 25



59KM20D + Az TRI Winkel MS 32 KEL


EH

m

m

m

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 99




59KM20E + Az TRI Winkel MS 40



59KM20F + Az TRI Winkel MS 50



59KM20G + Az TRI Winkel MS 63



59KM20H + Az TRI Winkel MS 75



59KM20I + Az TRI Winkel MS 90



59KM20J + Az TRI Winkel MS 110



59KM20K + Az TRI Winkel MS 125



59KM22 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für ein T-Stück egal oder reduziert, ohne

Unterschied des reduzierten Durchmessers, für Muffenschweißung geeignet (MS),

z.B. KE KELIT KETRIX T-Stück egal TRI30, reduziert TRI35 und im Durchgang reduziert TRI36 oder


59KM22B + Az TRI T-Stück MS 20



59KM22C + Az TRI T-Stück MS 25



59KM22D + Az TRI T-Stück MS 32



59KM22E + Az TRI T-Stück MS 40



59KM22F + Az TRI T-Stück MS 50



59KM22G + Az TRI T-Stück MS 63



59KM22H + Az TRI T-Stück MS 75



59KM22I + Az TRI T-Stück MS 90



59KM22J + Az TRI T-Stück MS 110 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 100




59KM22K + Az TRI T-Stück MS 125



59KM26 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für eine Reduktion, ohne Unterschied des

reduzierten Durchmessers, für Muffenschweißung geeignet (MS),

z.B. KE KELIT KETRIX Reduktion i-a TRI41 oder Gleichwertiges.

59KM26C + Az TRI Reduktion MS 25



59KM26D + Az TRI Reduktion MS 32



59KM26E + Az TRI Reduktion MS 40



59KM26F + Az TRI Reduktion MS 50



59KM26G + Az TRI Reduktion MS 63



59KM26H + Az TRI Reduktion MS 75



59KM26I + Az TRI Reduktion MS 90



59KM26J + Az TRI Reduktion MS 110



59KM26K + Az TRI Reduktion MS 125



59KM27 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für ein Sattelstück, Abgang d20 oder d25

für Muffenschweißung geeignet (MS).

59KM27E + Az TRI Sattelstück MS 40-63

• Für Außendurchmesser 40 bis 63 (Hauptrohr).


z.B. KE KELIT KETRIX Sattelstück TRI47 oder Gleichwertiges.


59KM27F + Az TRI Sattelstück MS 75-125



59KM28 +



Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für eine Verschlusskappe, für

Muffenschweißung geeignet (MS),

z.B. KE KELIT KETRIX Verschlusskappe TRI60 oder Gleichwertiges.


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 101



59KM28B + Az TRI Verschlusskappe MS 20



59KM28C + Az TRI Verschlusskappe MS 25



59KM28D + Az TRI Verschlusskappe MS 32



59KM28E + Az TRI Verschlusskappe MS 40



59KM28F + Az TRI Verschlusskappe MS 50



59KM28G + Az TRI Verschlusskappe MS 63



59KM28H + Az TRI Verschlusskappe MS 75



59KM28I + Az TRI Verschlusskappe MS 90



59KM28J + Az TRI Verschlusskappe MS 110



59KM31 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für einen Wandscheibenwinkel 90° mit

Innengewinde (Ig), ohne Unterschied der Gewindedimension, für Muffenschweißung geeignet (MS),

z.B. KE KELIT KETRIX 90° Wandscheibenwinkel TRI83 oder Gleichwertiges.

59KM31B + Az TRI Wandscheibe Ig MS 20



59KM31C + Az TRI Wandscheibe Ig MS 25



59KM33 +

Aufzahlung(Az) auf die Position TRI gerade Industrierohre für einen Hohlwandanschluss-Winkel 90° mit

Innengewinde (Ig) und metallseitiger Verlängerung 50 mm lang (50mm), mit Außengewinde M28 in

Achtkantausführung zur Verdrehsicherung sowie Dichtungen und Kontramuttern, für Muffenschweißung

geeignet (MS),

z.,B. KE KELIT KETRIX 90° Hohlwandanschluss-Winkel TRI83 HA oder Gleichwertiges.

59KM33B + Az TRI Hohlwandanschl.-Winkel Ig 50mm MS 20



59KM35 +

Aufzahlung(Az) auf die Position TRI gerade Industrierohre für einen Geräteanschluss-Winkel 90° mit

Innengewinde (Ig) und metallseitiger Verlängerung 15 mm lang (15mm), mit Außengewinde M28 sowie

Dichtung und Kontramutter, für Muffenschweißung geeignet (MS),

z.B. KE KELIT KETRIX 90° Geräteanschluss-Winkel TRI83 SP oder Gleichwertiges.

59KM35B + Az TRI Geräteanschluss-Winkel Ig 15mm MS 20




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 102



59KM44 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für einen Übergang mit Außengewinde

(Ag), ohne Unterschied der Gewindedimension, ab Außendurchmesser 32 mit Schlüsselansatz, für


z.B. KE KELIT KETRIX Übergang AG TRI11 oder Gleichwertiges.

59KM44B + Az TRI Übergang Ag MS 20



59KM44C + Az TRI Übergang Ag MS 25



59KM44D + Az TRI Übergang Ag MS 32



59KM44E + Az TRI Übergang Ag MS 40



59KM44F + Az TRI Übergang Ag MS 50



59KM44G + Az TRI Übergang Ag MS 63



59KM44H + Az TRI Übergang Ag MS 75



59KM46 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für einen Übergang mit Innengewinde (Ig),

ohne Unterschied der Gewindedimension, ab Außendurchmesser 32 mit Schlüsselansatz, für


z.B. KE KELIT KETRIX Übergang IG TRI13 oder Gleichwertiges.

59KM46B + Az TRI Übergang Ig MS 20



59KM46C + Az TRI Übergang Ig MS 25



59KM46D + Az TRI Übergang Ig MS 32



59KM46E + Az TRI Übergang Ig MS 40



59KM46F + Az TRI Übergang Ig MS 50



59KM46G + Az TRI Übergang Ig MS 63



59KM46H + Az TRI Übergang Ig MS 75



59KM47 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für ein Sattelstück, Abgang 1/2.


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 103



59KM47E + Az TRI Sattelstück Ig 40-63



z.B. KE KELIT KETRIX Sattelstück mit IG TRI43 oder Gleichwertiges.


59KM47F + Az TRI Sattelstück Ig 75-125



59KM48 +



Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für einen Übergangswinkel 90° mit

Außengewinde (Ag), ohne Unterschied der Gewindedimension, ab Außendurchmesser 32 mit

Schlüsselansatz, für Muffenschweißung geeignet (MS),

z.B. KE KELIT KETRIX 90° Übergangswinkel AG TRI21 oder Gleichwertiges.

59KM48B + Az TRI Übgangswinkel Ag MS 20



59KM48C + Az TRI Übgangswinkel Ag MS 25



59KM48D + Az TRI Übgangswinkel Ag MS 32



59KM50 +


Innengewinde (Ig), ohne Unterschied der Gewindedimension, ab Außendurchmesser 32 mit

Schlüsselansatz, für Muffenschweißung (MS),

z.B. KE KELIT TRI 90° Übergangswinkel IG K23 und K24 oder Gleichwertiges.

59KM50B + Az TRI Übgangswinkel Ig MS 20



59KM50C + Az TRI Übgangswinkel Ig MS 25



59KM50D + Az TRI Übgangswinkel Ig MS 32



59KM54 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für ein T-Stück mit Außengewinde (Ag) im

Abgangsstutzen, ohne Unterschied der Gewindedimension, ab Außendurchmesser 32 mit


z.B. KE KELIT KETRIX T-Stück Abgang AG TRI31 oder Gleichwertiges.

59KM54B + Az TRI T-Stück Ag MS 20



59KM54C + Az TRI T-Stück Ag MS 25



59KM54D + Az TRI T-Stück Ag MS 32




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 104



59KM56 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für ein T-Stück mit Innengewinde (Ig) im


Schlüsselansatz, für Muffenschweißung geeignet (MS).

Angegeben ist: der Außendurchmesser des Rohres,

z.B. KE KELIT KETRIX T-Stück Abgang IG TRI33 oder Gleichwertiges.

59KM56B + Az TRI T-Stück Ig MS 20



59KM56C + Az TRI T-Stück Ig MS 25



59KM56D + Az TRI T-Stück Ig MS 32



59KM58 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für eine Verschraubung mit Außengewinde

(Ag), mit Rohrmaß für Muffenschweißung geeignet (MS),

z.B. KE KELIT KETRIX Holländer KU-AG TRI55 oder Gleichwertiges.

59KM58B + Az TRI Verschraubung Ag MS 20



59KM58C + Az TRI Verschraubung Ag MS 25



59KM58D + Az TRI Verschraubung Ag MS 32



59KM58E + Az TRI Verschraubung Ag MS 40



59KM58F + Az TRI Verschraubung Ag MS 50



59KM58G + Az TRI Verschraubung Ag MS 63



59KM58H + Az TRI Verschraubung Ag MS 75



59KM58I + Az TRI Verschraubung Ag MS 90



59KM60 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für eine Verschraubung, beidseitig mit

Rohrmaß für Muffenschweißung geeignet (MS),

z.B. KE KELIT KETRIX Holländer KU-KU TRI56 oder Gleichwertiges.

59KM60B + Az TRI Verschraubung MS 20



59KM60C + Az TRI Verschraubung MS 25



59KM60D + Az TRI Verschraubung MS 32 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 105




59KM60E + Az TRI Verschraubung MS 40



59KM60F + Az TRI Verschraubung MS 50



59KM60G + Az TRI Verschraubung MS 63



59KM60H + Az TRI Verschraubung MS 75



59KM60I + Az TRI Verschraubung MS 90



59KM62 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für eine

Armaturenanschluss-Verschraubung mit Innengewinde (Ig), mit Rohrmaß für Muffenschweißung


z.B. KE KELIT KETRIX Armaturenanschluss-Verschraubung TRI57 oder Gleichwertiges.

59KM62B + Az TRI Armaturenanschluss-Verschr. Ig MS 20



59KM62C + Az TRI Armaturenanschluss-Verschr. Ig MS 25



59KM62D + Az TRI Armaturenanschluss-Verschr. Ig MS 32



59KM62E + Az TRI Armaturenanschluss-Verschr. Ig MS 40



59KM62F + Az TRI Armaturenanschluss-Verschr. Ig MS 50



59KM62G + Az TRI Armaturenanschluss-Verschr. Ig MS 63



59KM62H + Az TRI Armaturenanschluss-Verschr. Ig MS 75



59KM62I + Az TRI Armaturenanschluss-Verschr. Ig MS 90



59KM75 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre, für eine Elektro-UNI-Schweißmuffe

(E-UNI-Muffe), für Elektroschweißung geeignet (ES),

z.B. KE KELIT KETRIX E-UNI-Schweißmuffe TRI17 oder Gleichwertiges.

59KM75B + Az TRI E-UNI-Muffe ES 20



59KM75C + Az TRI E-UNI-Muffe ES 25 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 106




59KM75D + Az TRI E-UNI-Muffe ES 32



59KM75E + Az TRI E-UNI-Muffe ES 40



59KM75F + Az TRI E-UNI-Muffe ES 50



59KM75G + Az TRI E-UNI-Muffe ES 63



59KM75H + Az TRI E-UNI-Muffe ES 75



59KM75I + Az TRI E-UNI-Muffe ES 90



59KM75J + Az TRI E-UNI-Muffe ES 110



59KM75K + Az TRI E-UNI-Muffe ES 125



59KM81 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für eine Bundbuchse, für


z.B. KE KELIT KETRIX Bundbuchse TRI18 oder Gleichwertiges.

59KM81E + Az TRI Bundbuchse MS 40



59KM81F + Az TRI Bundbuchse MS 50



59KM81G + Az TRI Bundbuchse MS 63



59KM81H + Az TRI Bundbuchse MS 75



59KM81I + Az TRI Bundbuchse MS 90



59KM81J + Az TRI Bundbuchse MS 110



59KM81K + Az TRI Bundbuchse MS 125




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 107



59KM82 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für einen Losflansch (PN16), inkl. Dichtsatz

komplett, mit Schrauben und Muttern,

z.B. KE KELIT Losflansch K19, K19 A oder Gleichwertiges.

59KM82E + Az TRI Losflansch PN16 40



59KM82F + Az TRI Losflansch PN16 50



59KM82G + Az TRI Losflansch PN16 63



59KM82H + Az TRI Losflansch PN16 75



59KM82I + Az TRI Losflansch PN16 90



59KM82J + Az TRI Losflansch PN16 110



59KM82K + Az TRI Losflansch PN16 125



59KM86 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für eine Lochblechschiene, Stahlblech

verzinkt, inkl. Kunststoffdübel, zum Befestigen der Wandscheiben,

z.B. KE KELIT Lochblechschiene K86 L und Dübel K86 D oder Gleichwertiges.

59KM86A + Az TRI Lochblechschiene mit Dübel




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 108



Leistungsgruppe (LG) 61 - Abwasseranlagen






Vorversion:





ABK-EDS 008




ULG 61KA Kanalrohre aus PVC mit WD und SP (KE KELIT)

ULG 61KC Kanalrohre aus PVC mit WD und PE (KE KELIT)

ULG 61KD Hochschalldämmende Abflussr. PP (KE KELIT)

ULG 61KT Abw.Druckr. PE m.Schutzeigensch. (KE KELIT)




Seite 109



61

Abwasseranlagen



1. Begriffe:





Im Positionsstichwort sind die Nennweiten DNOD oder DNID angegeben. DNOD entspricht dem

Außendurchmesser, DNID entspricht dem Mindest-Innendurchmesser der Leitungen und Formteile in

Millimeter.

2. Technische Angaben:

2.1 Werkstoffe:

Der Werkstoff PVC wird als Rohrmaterial nicht verwendet.



beschichtet.

61KA + Kanalrohre aus PVC mit WD und SP (KE KELIT)

Werkseitig vorisolierte Kanalrohre aus PVC mit Mantelrohr

1. Material:


gemufftes PVC-Kanalrohr Reihe E für Haus und Straßenkanal, gemäß ÖNORM B 5184, mit

Lippendichtungen und Wärmedämmung aus Polyurethanschaumstoff, 95% geschlossenzeilig,

FCKW-frei, Lambda-Wert 0,027 W/mK, Kerndichte mindestens 40 kg/m3.

1.2. Mantelrohr:

aus verzinktem Stahlblech, innen spiralgefalzt, Wandstärke mindestens 0,5 mm, geeignet für

oberirdische, witterungsgeschützte Verlegung.

Strahl- und regenwasserdichte Ausführung des Mantelrohres in eigenen Positionen.


Im Stichwort wird das Rohrsystem mit PVC-K-SP gekennzeichnet und der Außendurchmesser x

Wandstärke des Kanalrohres und/oder der Außendurchmesser des Mantelrohres angegeben (z.B.

200x4,5/315).


Drucklos mit maximaler Betriebstemperatur 60°C.

4. Dämmstoffdicke, Dämmserie:

Die werkseitig aufgebrachte Wärmedämmung wird in 3 Dämmserien ausgeführt in der Folge mit WD1,

WD2 und WD3 abgekürzt.


Der Verschnitt, das Herstellen und Abdichten der Verbindungsstellen einschließlich Schweißmaterial

und sonstiges Dichtmaterial sind in die Einheitspreisen einkalkuliert. Die Lieferlängen der Rohre sind so

zu wählen, dass die Anzahl der benötigten Rohrverbindungen minimiert wird.




verwendet.



EH



Seite 110



61KA01 +










Kanalrohr aus PVC-K-SP mit werkseitig aufgebrachter Wärmedämmung und Mantelrohr, Dämmserie 1,

z.B. KE KELIT PVC-K-SP Rohr, Dämmserie 1 oder Gleichwertiges.

61KA01A + PVC-K-SP Kanalrohr WD1 110x3,0/160



61KA01B + PVC-K-SP Kanalrohr WD1 125x3,0/200



61KA01C + PVC-K-SP Kanalrohr WD1 160x3,6/250



61KA01D + PVC-K-SP Kanalrohr WD1 200x4,5/315



61KA01E + PVC-K-SP Kanalrohr WD1 250x6,1/400



61KA01F + PVC-K-SP Kanalrohr WD1 315x7,7/450



61KA01G + PVC-K-SP Kanalrohr WD1 400x9,8/500



61KA02 +

Kanalrohr aus PVC-K-SP mit werkseitig aufgebrachter Wärmedämmung und strahlund

regenwasserdichtem Mantelrohr, Dämmserie 1,

z.B. KE KELIT strahlund regenwasserdichtes PVC-K-SP Rohr, Dämmserie 1 oder Gleichwertiges.

61KA02A + PVC-K-SP Kanalrohr WD1 dicht 110x3,0/160



61KA02B + PVC-K-SP Kanalrohr WD1 dicht 125x3,0/200



61KA02C + PVC-K-SP Kanalrohr WD1 dicht 160x3,6/250



61KA02D + PVC-K-SP Kanalrohr WD1 dicht 200x4,5/315



61KA02E + PVC-K-SP Kanalrohr WD1 dicht 250x6,1/400 KEL



EH

m

m

m

m

m

m

m

m

m

m

m

m



Seite 111



61KA02F + PVC-K-SP Kanalrohr WD1 dicht 315x7,7/450



61KA02G + PVC-K-SP Kanalrohr WD1 dicht 400x9,8/500



61KA04 +

Aufzahlung (Az) auf die Positionen PVC-K-SP mit werkseitig aufgebrachter Wärmedämmung, der

Dämmserie 1, für einen Bogen 15-90°, einschließlich Wärmedämmung mit Mantelrohr,

z.B. KE KELIT PVC-K-SP Bogen, Dämmserie 1 oder Gleichwertiges.

61KA04A + Az PVC-K-SP WD1 Bogen 15-90 110

Angebotenes Erzeugnis/Typ: . . . . . . . . . . . .


61KA04B + Az PVC-K-SP WD1 Bogen 15-90 125



61KA04C + Az PVC-K-SP WD1 Bogen 15-90 160



61KA04D + Az PVC-K-SP WD1 Bogen 15-90 200



61KA04E + Az PVC-K-SP WD1 Bogen 15-90 250



61KA04F + Az PVC-K-SP WD1 Bogen 15-90 315



61KA04G + Az PVC-K-SP WD1 Bogen 15-90 400



61KA05 +


Dämmserie 1, für einen Bogen 15-90°, einschließlich Wärmedämmung mit strahlund

regenwasserdichtem Mantelrohr,

z.B. KE KELIT strahlund regenwasserdichter PVC-K-SP Bogen, Dämmserie 1 oder Gleichwertiges.

61KA05A + Az PVC-K-SP WD1 Bogen dicht 15-90 110



61KA05B + Az PVC-K-SP WD1 Bogen dicht 15-90 125



61KA05C + Az PVC-K-SP WD1 Bogen dicht 15-90 160



61KA05D + Az PVC-K-SP WD1 Bogen dicht 15-90 200



61KA05E + Az PVC-K-SP WD1 Bogen dicht 15-90 250



61KA05F + Az PVC-K-SP WD1 Bogen dicht 15-90 315




EH

m

m

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 112



61KA05G + Az PVC-K-SP WD1 Bogen dicht 15-90 400



61KA06 +


Dämmserie 1, für einen Abzweiger 45° egal oder reduziert, einschließlich Wärmedämmung mit

Mantelrohr,

z.B. KE KELIT PVC-K-SP Abzweiger, Dämmserie 1 oder Gleichwertiges.

61KA06A + Az PVC-K-SP WD1 Abzweiger 45/110



61KA06B + Az PVC-K-SP WD1 Abzweiger 45/125



61KA06C + Az PVC-K-SP WD1 Abzweiger 45/160



61KA06D + Az PVC-K-SP WD1 Abzweiger 45/200



61KA06E + Az PVC-K-SP WD1 Abzweiger 45/250



61KA06F + Az PVC-K-SP WD1 Abzweiger 45/315



61KA06G + Az PVC-K-SP WD1 Abzweiger 45/400



61KA07 +


Dämmserie 1, für einen Abzweiger 45° egal oder reduziert, einschließlich Wärmedämmung mit strahlund


z.B. KE KELIT strahlund regenwasserdichter PVC-K-SP Abzweiger, Dämmserie 1 oder


61KA07A + Az PVC-K-SP WD1 Abzweiger dicht 45/110



61KA07B + Az PVC-K-SP WD1 Abzweiger dicht 45/125



61KA07C + Az PVC-K-SP WD1 Abzweiger dicht 45/160



61KA07D + Az PVC-K-SP WD1 Abzweiger dicht 45/200



61KA07E + Az PVC-K-SP WD1 Abzweiger dicht 45/250



61KA07F + Az PVC-K-SP WD1 Abzweiger dicht 45/315




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 113



61KA07G + Az PVC-K-SP WD1 Abzweiger dicht 45/400



61KA11 +
























61KA12 +




61KA12A + PVC-K-SP Kanalrohr WD2 dicht 110x3,0/180 KEL











61KA12E + PVC-K-SP Kanalrohr WD2 dicht 250x6,1/450










EH

Stk

m

m

m

m

m

m

m

m

m

m

m

m

m

m



Seite 114



61KA14 +




61KA14A + Az PVC-K-SP WD2 Bogen 15-90 110





















61KA15 +























61KA15G + Az PVC-K-SP WD2 Bogen dicht 15-90 400




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 115



61KA16 +



Mantelrohr,























61KA17 +




























EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 116



61KA21 +
























61KA22 +




61KA22A + PVC-K-SP Kanalrohr WD3 dicht 110x3,0/200












61KA22E + PVC-K-SP Kanalrohr WD3 dicht 250x6,1/500









61KA24 +




61KA24A + Az PVC-K-SP WD3 Bogen 15-90 110 KEL


EH

m

m

m

m

m

m

m

m

m

m

m

m

m

m

Stk



Seite 117






















61KA25 +























61KA25G + Az PVC-K-SP WD3 BBogen dicht15-90 400



61KA26 +



Mantelrohr,






EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 118





















61KA27 +



























61KA41 +

Aufzahlung (Az) auf die Positionen PVC-K-SP mit werkseitig aufgebrachter Wärmedämmung für eine

Muffe zur Stoßabdichtung, mit Dichtungsband und PUR-Ortschaum. Ohne Unterschied der Dämmserie,

z.B. KE KELIT PVC-K-SP Muffe oder Gleichwertiges.

61KA41A + Az PVC-K-SP WD Muffe 160



61KA41B + Az PVC-K-SP WD Muffe 180 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 119




61KA41C + Az PVC-K-SP WD Muffe 200



61KA41D + Az PVC-K-SP WD Muffe 225



61KA41E + Az PVC-K-SP WD Muffe 250



61KA41F + Az PVC-K-SP WD Muffe 280



61KA41G + Az PVC-K-SP WD Muffe 315



61KA41H + Az PVC-K-SP WD Muffe 355



61KA41I + Az PVC-K-SP WD Muffe 400



61KA41J + Az PVC-K-SP WD Muffe 450



61KA41K + Az PVC-K-SP WD Muffe 500



61KA41L + Az PVC-K-SP WD Muffe 560



61KA41M + Az PVC-K-SP WD Muffe 630



61KC + Kanalrohre aus PVC mit WD und PE (KE KELIT)

Werkseitig vorisolierte Kanalrohre aus PVC mit Mantelrohr

1. Material:


gemufftes PVC-Kanalrohr Reihe E für Haus und Straßenkanal, gemäß ÖNORM B 5184, mit

Lippendichtungen und Wärmedämmung aus Polyurethanschaumstoff, 95% geschlossenzeilig,

FCKW-frei, Lambda-Wert 0,027 W/mK, Kerndichte mindestens 40 kg/m3.


aus Polyethylen hoher Dichte für Wasserleitungen (PE-HD-Rohr), entsprechend DIN 8075, gegen

UV-Strahlen langzeit geschützt, geeignet für Erdverlegung.


Im Stichwort wird das Rohrsystem mit PVC-K-PE gekennzeichnet und der Außendurchmesser x

Wandstärke des Kanalrohres und/oder der Außendurchmesser des Mantelrohres angegeben (z.B.

200x4,5/315).



EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 120



61KC01 +

Drucklos mit maximaler Betriebstemperatur 60°C.


Die werkseitig aufgebrachte Wärmedämmung wird in 3 Dämmserien ausgeführt in der Folge mit WD1,

WD2 und WD3 abgekürzt.



und sonstiges Dichtmaterial sind in die Einheitspreisen einkalkuliert. Die Lieferlängen der Rohre sind so

zu wählen, dass die Anzahl der benötigten Rohrverbindungen minimiert wird.




verwendet.











Kanalrohr aus PVC-K-PE mit werkseitig aufgebrachter Wärmedämmung und Mantelrohr aus PE,

Dämmserie 1,

z.B. KE KELIT PVC-K-PE Rohr, Dämmserie 1 oder Gleichwertiges.

61KC01A + PVC-K-PE Kanalrohr WD1 110x3,0/160



61KC01B + PVC-K-PE Kanalrohr WD1 125x3,0/200



61KC01C + PVC-K-PE Kanalrohr WD1 160x3,6/250



61KC01D + PVC-K-PE Kanalrohr WD1 200x4,5/315



61KC01E + PVC-K-PE Kanalrohr WD1 250x6,1/400



61KC01F + PVC-K-PE Kanalrohr WD1 315x7,7/450



61KC01G + PVC-K-PE Kanalrohr WD1 400x9,8/500



61KC04 +

Aufzahlung (Az) auf die Positionen PVC-K-PE mit werkseitig aufgebrachter Wärmedämmung, der


z.B. KE KELIT PVC-K-PE Bogen, Dämmserie 1 oder Gleichwertiges.


EH

m

m

m

m

m

m

m



Seite 121



61KC04A + Az PVC-K-PE WD1 Bogen 15-90 110



61KC04B + Az PVC-K-PE WD1 Bogen 15-90 125



61KC04C + Az PVC-K-PE WD1 Bogen 15-90 160



61KC04D + Az PVC-K-PE WD1 Bogen 15-90 200



61KC04E + Az PVC-K-PE WD1 Bogen 15-90 250



61KC04F + Az PVC-K-PE WD1 Bogen 15-90 315



61KC04G + Az PVC-K-PE WD1 Bogen 15-90 400



61KC05 +



Mantelrohr,

z.B. KE KELIT PVC-K-PE Abzweiger, Dämmserie 1 oder Gleichwertiges.

61KC05A + Az PVC-K-PE WD1 Abzweiger 45/110



61KC05B + Az PVC-K-PE WD1 Abzweiger 45/125



61KC05C + Az PVC-K-PE WD1 Abzweiger 45/160



61KC05D + Az PVC-K-PE WD1 Abzweiger 45/200



61KC05E + Az PVC-K-PE WD1 Abzweiger 45/250



61KC05F + Az PVC-K-PE WD1 Abzweiger 45/315



61KC05G + Az PVC-K-PE WD1 Abzweiger 45/400



61KC11 +


Dämmserie 2,






EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

m



Seite 122





















61KC14 +

























61KC15 +



Mantelrohr,









EH

m

m

m

m

m

m

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 123


















61KC21 +


Dämmserie 3,























61KC24 +














EH

Stk

Stk

Stk

Stk

Stk

m

m

m

m

m

m

m

Stk

Stk

Stk



Seite 124















61KC25 +



Mantelrohr,























61KC42 +

Aufzahlung (Az) auf die Positionen PVC-K-PE mit werkseitig aufgebrachter Wärmedämmung für eine

Schrumpfhose zur Stoßabdichtung,

z.B. KE KELIT PVC-K-PE Schrumpfhose oder Gleichwertiges.

61KC42A + Az PVC-K-PE WD Schrumpfhose 160



61KC42B + Az PVC-K-PE WD Schrumpfhose 180



61KC42C + Az PVC-K-PE WD Schrumpfhose 200



61KC42D + Az PVC-K-PE WD Schrumpfhose 225




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 125



61KC42E + Az PVC-K-PE WD Schrumpfhose 250



61KC42F + Az PVC-K-PE WD Schrumpfhose 280



61KC42G + Az PVC-K-PE WD Schrumpfhose 315



61KC42H + Az PVC-K-PE WD Schrumpfhose 355



61KC42I + Az PVC-K-PE WD Schrumpfhose 400



61KC42J + Az PVC-K-PE WD Schrumpfhose 450



61KC42K + Az PVC-K-PE WD Schrumpfhose 500



61KC42L + Az PVC-K-PE WD Schrumpfhose 560



61KC42M + Az PVC-K-PE WD Schrumpfhose 630



61KC43 +

Wasserdichter Isolierabschluss für Rohre mit werkseitig aufgebrachter Wärmedämmung, abgestimmt

auf Medium- und Mantelrohr,

z.B. KE KELIT PVC-K-PE wasserdichter Isolierabschluss oder Gleichwertiges.

61KC43A + wasserdichter Isollierabschluss 160



61KC43B + wasserdichter Isollierabschluss 180



61KC43C + wasserdichter Isollierabschluss 200



61KC43D + wasserdichter Isollierabschluss 225



61KC43E + wasserdichter Isollierabschluss 250



61KC43F + wasserdichter Isollierabschluss 280



61KC43G + wasserdichter Isollierabschluss 315




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 126



61KC43H + wasserdichter Isollierabschluss 355



61KC43I + wasserdichter Isollierabschluss 400



61KC43J + wasserdichter Isollierabschluss 450



61KC43K + wasserdichter Isollierabschluss 500



61KC43L + wasserdichter Isollierabschluss 560



61KC43M + wasserdichter Isollierabschluss 630



61KC48 +

Aufzahlung (Az) auf die Positionen PVC-K-PE mit werkseitig aufgebrachter Wärmedämmung und

Mantelrohr, geeignet zur Erdverlegung (PVC K10-PE), für Rohrunterlagen aus Hartschaumstoff (HS).

Abmessungen: 600 x 100 x 100 mm,

z.B. KE KELIT Rohrunterlage oder Gleichwertiges.

61KC48A + Az PVC-K-PE WD Rohrunterlagen HS



61KC50 +

Aufzahlung (Az) auf die Positionen PVC-K-PE mit werkseitig aufgebrachter Wärmedämmung und

Mantelrohr, geeignet zur Erdverlegung (PVC K10-PE), für ein Trassenwarnband, mitverlegt oberhalb der

Rohrleitung,

z.B. KE KELIT Trassenwarnband oder Gleichwertiges.

61KC50A + Az PVC-K-PE WD Trassenwarnband



61KD + Hochschalldämmende Abflussr. PP (KE KELIT)

1. Rohr- und Formstückwerkstoff:

Hochschalldämmendes Abfluss-System (komplettes Rohr- und Formstückprogramm) aus homogenem,

mineralverstärktem Polypropylen (Astolan), mit hohem spezifischem Gewicht (1,9 g/cm3) und spezieller

Molekularstruktur für hohe Körper- und Luftschalldämpfung in weitem Frequenzbereich, in Anlehnung an

ÖNORM EN 1451-1 und EN 12056. In der Folge mit AS abgekürzt.

2. Einsatzbereich:

Das Abfluss-System wird für Schmutzwasser im Hauskanal und für Erdverlegung verwendet und ist bis

maximal 90°C Betriebstemperatur geeignet (kurzzeitig bis 95°C).

3. Verbindungssystem:

Eine Standard Aufsteck Muffe ist die Standardverbindung zwischen Rohren und Formteilen. Diese ist

mit einer Körperschallentkoppelung und einem integrierten Dehnungskompensator ausgestattet.

Zusätzliche Maßnahmen zur Aufnahme der Längsdehnung (Ausdehnungskoeffizient: 0,09 mm/mK)

können entfallen. Rohre werden mittels Rohrabschneider abgelängt und entgratet, ein Anfasen ist nicht

erforderlich. Die Befestigung erfolgt mittels handelsüblicher Rohrschellen. Die Außendurchmesser

entsprechen der ÖNORM EN 1451-1.

4. Schalldämmung:

Der Gesamtschalldruckpegel L(AF,10) beträgt für den zur Bewertung maßgeblichen Außendurchmesser


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 127



61KD01 +

da 110 bei einem Wasserdurchfluss von 2,0 l/s höchstens 12 dB(A). Der Nachweis erfolgt durch Vorlage

eines Attests einer akkredidierten Prüfanstalt.

5. Brandverhalten:

Brandwiderstandsklasse B2 nach ÖNORM B3800.

6. Einkalkulierte Leistungen:

Im Einheitspreis der Rohre und Formstücke ist der Verschnitt und alle Form- und Verbindungsstücke,

mit Ausnahme der im Leistungsverzeichnis angeführten Positionen einkalkuliert.


Im Stichwort angegeben ist der Außendurchmesser des Rohres (z.B. da 78). Bei reduzierten

Formstücken der größere Außendurchmesser.











Schalldämmendes Abflussrohr aus mineralverstärktem Polypropylen (AS), mit zwei glatten Rohrenden.

Lieferlänge: 3,0 m,

z.B. KE KELIT AS 100 Rohr oder Gleichwertiges.

61KD01C + AS schalldämmendes Abflussrohr da 58



61KD01D + AS schalldämmendes Abflussrohr da 78



61KD01E + AS schalldämmendes Abflussrohr da 110



61KD01F + AS schalldämmendes Abflussrohr da 135



61KD01G + AS schalldämmendes Abflussrohr da 160



61KD01H + AS schalldämmendes Abflussrohr da 200



61KD02 +

Aufzahlung (Az) auf die Positionen AS schalldämmendes Abflussrohr für ein Pass-Rohr mit angeformter

Steckmuffe und Lippendichtring. Passlänge: 150 mm,

z.B. KE KELIT AS 150 Pass-Rohr oder Gleichwertiges.

61KD02C + Az AS Pass-Rohr 150mm da 58



61KD02D + Az AS Pass-Rohr 150mm da 78 KEL


EH

m

m

m

m

m

m

Stk

Stk



Seite 128




61KD02E + Az AS Pass-Rohr 150mm da 110



61KD02F + Az AS Pass-Rohr 150mm da 135



61KD02G + Az AS Pass-Rohr 150mm da 160



61KD08 +

Aufzahlung (Az) auf die Positionen schalldämmendes Abflussrohr (AS), für alle erforderlichen Form- und

Verbindungsstücke und das Befestigungsmaterial.

61KD08C + Az AS Formstücke/Befestigung da 58 KEL

61KD08D + Az AS Formstücke/Befestigung da 78 KEL

61KD08E + Az AS Formstücke/Befestigung da 110 KEL

61KD08F + Az AS Formstücke/Befestigung da 135 KEL

61KD08G + Az AS Formstücke/Befestigung da 160 KEL

61KD11 +

Aufzahlung (Az) auf die Positionen AS schalldämmendes Abflussrohr für eine Standard Aufsteck Muffe

mit integriertem Dehnungskompensator, zum Verbinden von zwei glatten Rohrenden, mit

Dichtmanschette und Lippendichtring,

z.B. KE KELIT AS 200 S.A.M. Standard Aufsteck Muffe oder Gleichwertiges.

61KD11C + Az AS Standard Aufsteck Muffe da 58



61KD11D + Az AS Standard Aufsteck Muffe da 78



61KD11E + Az AS Standard Aufsteck Muffe da 110



61KD11F + Az AS Standard Aufsteck Muffe da 135



61KD11G + Az AS Standard Aufsteck Muffe da 160



61KD12 +

Aufzahlung (Az) auf die Positionen AS schalldämmendes Abflussrohr für eine Doppelmuffe mit zwei

angeformten Steckmuffen und Lippendichtringen,

z.B. KE KELIT AS 210 Doppelmuffe oder Gleichwertiges.

61KD12H + Az AS Doppelmuffe da 200



Suchtext:

61KD13 +

AS210

Aufzahlung (Az) auf die Positionen AS schalldämmendes Abflussrohr für eine

Überschub-Reparaturmuffe mit zwei angeformten Steckmuffen und Lippendichtringen,

z.B. KE KELIT AS 220 Überschub-Reparaturmuffe oder Gleichwertiges.

61KD13C + Az AS Überschub-Reparaturmuffe da 58 KEL


EH

Stk

Stk

Stk

m

m

m

m

m

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 129



Suchtext:


AS200

61KD13D + Az AS Überschub-Reparaturmuffe da 78



61KD13E + Az AS Überschub-Reparaturmuffe da 110



61KD13F + Az AS Überschub-Reparaturmuffe da 135



61KD13G + Az AS Überschub-Reparaturmuffe da 160



61KD13H + Az AS Überschub-Reparaturmuffe da 200



61KD15 +

Aufzahlung (Az) auf die Positionen AS schalldämmendes Abflussrohr für eine Langmuffe mit verlängerter

angeformter Steckmuffe und Lippendichtring,

z.B. KE KELIT AS 240 Langmuffe oder Gleichwertiges.

61KD15E + Az AS Langmuffe da 110 KEL

61KD21 +


Aufzahlung (Az) auf die Positionen AS schalldämmendes Abflussrohr für einen Bogen mit angeformter

Steckmuffe und Lippendichtring. Ohne Unterschied des Winkels,

z.B. KE KELIT AS 315 bis 387 Bogen oder Gleichwertiges.

61KD21C + Az AS Bogen da 58



Suchtext:

AS315

61KD21D + Az AS Bogen da 78



61KD21E + Az AS Bogen da 110



61KD21F + Az AS Bogen da 135



61KD21G + Az AS Bogen da 160



61KD21H + Az AS Bogen da 200



61KD23 +

Aufzahlung (Az) auf die Positionen AS schalldämmendes Abflussrohr für einen Langbogen 45° (als

Beruhigungsstrecke) mit angeformter Steckmuffe und Lippendichtring,

z.B. KE KELIT AS 390 Langmuffe 45° oder Gleichwertiges.

61KD23E + Az AS Langbogen 45° da 110




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 130



61KD26 +

Aufzahlung (Az) auf die Positionen AS schalldämmendes Abflussrohr für einen Einfach-Abzweiger, egal,

mit angeformten Steckmuffen und Lippendichtringen. Ohne Unterschied des Winkels,

z.B. KE KELIT AS 445 bis 487 Einfach-Abzweiger egal oder Gleichwertiges.

61KD26C + Az AS Einfach-Abzweiger egal da 58



61KD26D + Az AS Einfach-Abzweiger egal da 78



61KD26E + Az AS Einfach-Abzweiger egal da 110



61KD26F + Az AS Einfach-Abzweiger egal da 135



61KD26G + Az AS Einfach-Abzweiger egal da 160



61KD26H + Az AS Einfach-Abzweiger egal da 200



61KD28 +

Aufzahlung (Az) auf die Positionen AS schalldämmendes Abflussrohr für einen Einfach-Abzweiger,

reduziert, mit angeformten Steckmuffen und Lippendichtringen. Ohne Unterschied des Winkels und der

Reduzierung,

z.B. KE KELIT AS 445 bis 487 Einfach-Abzweiger reduziert oder Gleichwertiges.

61KD28D + Az AS Einfach-Abzweiger reduziert da 78



61KD28E + Az AS Einfach-Abzweiger reduziert da 110



61KD28F + Az AS Einfach-Abzweiger reduziert da 135



61KD28G + Az AS Einfach-Abzweiger reduziert da 160



61KD30 +

Aufzahlung (Az) auf die Positionen AS schalldämmendes Abflussrohr für ein Übergangsstück auf HTund

PE-Rohre (Spitzende) mit angeformter Steckmuffe und Lippendichtring,

z.B. KE KELIT AS 490 HT-Übergang außen/innen oder Gleichwertiges.

61KD30C + Az AS Übergang auf HT/PE da 58/50



61KD30D + Az AS Übergang auf HT/PE da 78/75



61KD30F + Az AS Übergang auf HT/PE da 135/125




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 131



61KD31 +

Aufzahlung (Az) auf die Positionen AS schalldämmendes Abflussrohr für einen Doppel-Abzweiger 87°

mit angeformten Steckmuffen und Lippendichtringen,

z.B. KE KELIT AS 494 Doppel-Abzweiger 87° oder Gleichwertiges.

61KD31E + Az AS Doppel-Abzweiger 87° da 110



61KD32 +

Aufzahlung (Az) auf die Positionen AS schalldämmendes Abflussrohr für einen Eck-Doppel-Abzweiger

87° mit angeformten Steckmuffen und Lippendichtringen,

z.B. KE KELIT AS 496 Eck-Doppel-Abzweiger 87° oder Gleichwertiges.

61KD32E + Az AS Eck-Doppel-Abzweiger 87Grad da 110



61KD34 +

Aufzahlung (Az) auf die Positionen AS schalldämmendes Abflussrohr für einen Parallel-Abzweiger mit

angeformten Steckmuffen und Lippendichtringen,

z.B. KE KELIT AS 498 Parallel-Abzweiger oder Gleichwertiges.

61KD34E + Az AS Parallel-Abzweiger da 110



61KD38 +

Aufzahlung (Az) auf die Positionen AS schalldämmendes Abflussrohr für eine Reduktion, exzentrisch,

mit angeformter Steckmuffe und Lippendichtring. Ohne Unterschied der Reduzierung,

z.B. KE KELIT AS 500 Reduktion oder Gleichwertiges.

61KD38C + Az AS Reduktion da 58



61KD38D + Az AS Reduktion da 78



61KD38E + Az AS Reduktion da 110



61KD38F + Az AS Reduktion da 135



61KD38G + Az AS Reduktion da 160



61KD38H + Az AS Reduktion da 200



61KD40 +

Aufzahlung (Az) auf die Positionen AS schalldämmendes Abflussrohr für ein Putzstück mit rundem

Schraubdeckel und mit angeformter Steckmuffe und Lippendichtring,

z.B. KE KELIT AS 510 Putzstück oder Gleichwertiges.

61KD40C + Az AS Putzstück mit rundem Deckel da 58



61KD40D + Az AS Putzstück mit rundem Deckel da 78




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 132



61KD42 +

Aufzahlung (Az) auf die Positionen AS schalldämmendes Abflussrohr für ein Reinigungsstück mit

rechteckigem Kunststoffdeckel und mit angeformter Steckmuffe und Lippendichtring,

z.B. KE KELIT AS 515 Reinigungsstück oder Gleichwertiges.

61KD42E + Az AS Reinigungsstück da 110



61KD42F + Az AS Reinigungsstück da 135



61KD42G + Az AS Reinigungsstück da 160



61KD44 + Az AS Siphonbogen 90° da 58 KEL Stk

Aufzahlung (Az) auf die Positionen AS schalldämmendes Abflussrohr für einen Siphonbogen 90°, mit

GI-Nippel (AS 520 A),

z.B. KE KELIT AS 520 Siphonbogen 90° oder Gleichwertiges.


61KD50 +

Aufzahlung (Az) auf die Positionen AS schalldämmendes Abflussrohr für einen Muffenstopfen mit

glattem Rohrende,

z.B. KE KELIT AS 540 Muffenstopfen oder Gleichwertiges.

61KD50C + Az AS Muffenstopfen da 58



61KD50D + Az AS Muffenstopfen da 78 KEL


61KD50E + Az AS Muffenstopfen da 110



61KD50F + Az AS Muffenstopfen da 135



61KD50G + Az AS Muffenstopfen da 160



61KD51 +

Aufzahlung (Az) auf die Positionen AS schalldämmendes Abflussrohr für eine Sicherungsschelle zur

längskraftschlüssigen Fixierung des Muffenstopfens, verzinkt,

z.B. KE KELIT AS 545 Sicherungsschelle für Muffenstopfen oder Gleichwertiges.

61KD51C + Az AS Sicherungsschelle für Muffenst.da 58



61KD51D + Az AS Sicherungsschelle für Muffenst.da 78



61KD51E + Az AS Sicherungsschelle für Muffenst.da 110



61KD51F + Az AS Sicherungsschelle für Muffenst.da 135




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 133



61KD51G + Az AS Sicherungsschelle für Muffenst.da 160



61KD52 +

Aufzahlung (Az) auf die Positionen AS schalldämmendes Abflussrohr für eine Anschluss-Spannschelle

aus nichtrostendem Stahl, als Übergang auf SML oder Stahlrohre, mit Gummieinlage,

z.B. KE KELIT AS 550 Anschluss-Spannschelle oder Gleichwertiges.

61KD52C + Az AS Anschluss-Spannschelle da 58



61KD52D + Az AS Anschluss-Spannschelle da 78



61KD52E + Az AS Anschluss-Spannschelle da 110



61KD52F + Az AS Anschluss-Spannschelle da 135



61KD52G + Az AS Anschluss-Spannschelle da 160



61KD55 +

Aufzahlung (Az) auf die Positionen AS schalldämmendes Abflussrohr für eine Brand-Rohr-Manschette.

z.B. KE KELIT AS 590 Brand-Rohr-Manschette oder Gleichwertiges.

61KD55A + Az AS Brand-Rohr-Manschette da 58



61KD55B + Az AS Brand-Rohr-Manschette da 78



61KD55C + Az AS Brand-Rohr-Manschette da 110 KEL


61KD55D + Az AS Brand-Rohr-Manschette da 135



61KD55E + Az AS Brand-Rohr-Manschette da 160



61KT + Abw.Druckr. PE m.Schutzeigensch. (KE KELIT)

Abwasserdruckrohre aus Polyethylen mit Schutzeigenschaften

1. Schutzeigenschaften:

Druckrohre dieser Unterleistungsgruppe werden mit Schutzeigenschaften gegen Rissinitiierung

(Weiterleitung äußerer Beschädigung) und Punktbelastungen (geeignet für Verlegung ohne Einsandung)

hergestellt. In der Folge mit TS im Stichwort abgekürzt.

2. Mediumrohr:

2.1. Mediumrohr d50 bis d75:

Vollwandrohr aus Werkstoff XSC 50 gefertigt nach DIN 8074. Farbe: dunkelgrün.


3-Schicht-Verbundrohr, Mittelschicht aus PE 100, innere und äußere Schutzschicht aus Werkstoff XSC


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 134



61KT01 +

50, gefertigt nach DIN 8074. Farbe: dunkelgrün.

3. Verarbeitung:

Die Verarbeitung der Rohre erfolgt mittels Heizelementstumpfschweißen und ab 10 mm Wanddicke

auch per E-Heizwendelschweißung. Es werden nur zugelassene Schweißverfahren für Polyethylen

verwendet.

4. Betriebsdruck:

PN10: SDR-Stufe 17.





Der Verschnitt wurde in die Einheitspreise einkalkuliert. Die Lieferlängen der Rohre werden so gewählt,

dass die Anzahl der Rohrverbindungen minimiert wird. Form- und Verbindungsstücke werden gesondert

angeboten.


Im Stichwort angegeben sind die Druckstufe (PN) und der Außendurchmesser des Rohres x Wanddicke

(z.B. 125x11,4).











Abwasser-Druckrohr mit Schutzeigenschaften (AW), als Stangen- oder Rollenware.

Druckstufe: PN10,

z.B. KE KELIT TERRAX STABIL SDR 17 Abwasser-Rohr oder Gleichwertiges.

61KT01G + TS AW-Druckrohr m.Schutzeig. PN10 110x6,6



61KT01H + TS AW-Druckrohr m.Schutzeig. PN10 125x7,4



61KT01I + TS AW-Druckrohr m.Schutzeig. PN10 140x8,3



61KT01J + TS AW-Druckrohr m.Schutzeig. PN10 160x9,5



61KT01K + TS AW-Druckrohr m.Schutzeig. PN10 180x10,7



61KT01L + TS AW-Druckrohr m.Schutzeig. PN10 200x11,9




EH

m

m

m

m

m

m



Seite 135



61KT01M + TS AW-Druckrohr m.Schutzeig. PN10 225x13,4



61KT01N + TS AW-Druckrohr m.Schutzeig. PN10 250x14,8



61KT01O + TS AW-Druckrohr m.Schutzeig. PN10 280x16,6



61KT01P + TS AW-Druckrohr m.Schutzeig. PN10 315x18,7



61KT01Q + TS AW-Druckrohr m.Schutzeig. PN10 355x21,1



61KT01R + TS AW-Druckrohr m.Schutzeig. PN10 400x23,7



61KT01S + TS AW-Druckrohr m.Schutzeig. PN10 450x26,7



61KT03 +

Abwasser-Druckrohr mit Schutzeigenschaften (AW), als Stange oder Rollenware.


z.B. KE KELIT TERRAX STABIL SDR 11 Abwasser-Rohr oder Gleichwertiges.

61KT03C + TS AW-Druckrohr m.Schutzeig. PN16 50x4,6



61KT03D + TS AW-Druckrohr m.Schutzeig. PN16 63x5,8



61KT03E + TS AW-Druckrohr m.Schutzeig. PN16 75x6,8



61KT03F + TS AW-Druckrohr m.Schutzeig. PN16 90x8,2



61KT03G + TS AW-Druckrohr m.Schutzeig. PN16 110x10,0



61KT03H + TS AW-Druckrohr m.Schutzeig. PN16 125x11,4



61KT03I + TS AW-Druckrohr m.Schutzeig. PN16 140x12,7



61KT03J + TS AW-Druckrohr m.Schutzeig. PN16 160x14,6



61KT03K + TS AW-Druckrohr m.Schutzeig. PN16 180x16,4




EH

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m



Seite 136



61KT03L + TS AW-Druckrohr m.Schutzeig. PN16 200x18,2



61KT03M + TS AW-Druckrohr m.Schutzeig. PN16 225x20,5



61KT03N + TS AW-Druckrohr m.Schutzeig. PN16 250x22,7



61KT03O + TS AW-Druckrohr m.Schutzeig. PN16 280x25,4



61KT03P + TS AW-Druckrohr m.Schutzeig. PN16 315x28,6



61KT03Q + TS AW-Druckrohr m.Schutzeig. PN16 355x32,2



61KT03R + TS AW-Druckrohr m.Schutzeig. PN16 400x36,3



61KT03S + TS AW-Druckrohr m.Schutzeig. PN16 450x40,9



61KT13 +

Aufzahlung (Az) auf die Position Abwasser-Druckrohr (AW) mit Schutzeigenschaften für einen

Abwasser-Bogen, hergestellt aus einem Abwasser-Druckrohr, Winkel zwischen 11° und 90°.


z.B. KE KELIT TERRAX STABIL SDR 11 Abwasser-Bogen oder Gleichwertiges.

Kommentar:

Andere Systemkomponenten (z.B. T-Stücke, Muffen usw.) sind frei zu formulieren.

61KT13F + Az TS AW-Bogen m.Schutzeig. PN16 90



61KT13G + Az TS AW-Bogen m.Schutzeig. PN16 110



61KT13H + Az TS AW-Bogen m.Schutzeig. PN16 125



61KT13I + Az TS AW-Bogen m.Schutzeig. PN16 140



61KT13J + Az TS AW-Bogen m.Schutzeig. PN16 160



61KT13K + Az TS AW-Bogen m.Schutzeig. PN16 180



61KT50 +

Aufzahlung (Az) auf die Position Abwasser-Druckrohr (AW) mit Schutzeigenschaften für alle

erforderlichen Form- und Verbindungsstücke (Form/Verbindst.), wie z.B. E-Muffen, E-Winkel und

E-T-Stücke, für alle Leitungsarten.


EH

m

m

m

m

m

m

m

m

Stk

Stk

Stk

Stk

Stk

Stk



Seite 137



61KT50C + Az TS AW-Form/Verbindst. alle Leitungen 50 KEL

61KT50D + Az TS AW-Form/Verbindst. alle Leitungen 63 KEL

61KT50E + Az TS AW-Form/Verbindst. alle Leitungen 75 KEL

61KT50F + Az TS AW-Form/Verbindst. alle Leitungen 90 KEL

61KT50G + Az TS AW-Form/Verbindst. alle Leitungen 110 KEL

61KT50H + Az TS AW-Form/Verbindst. alle Leitungen 125 KEL

61KT50I + Az TS AW-Form/Verbindst. alle Leitungen 140 KEL

61KT50J + Az TS AW-Form/Verbindst. alle Leitungen 160 KEL

61KT50K + Az TS AW-Form/Verbindst. alle Leitungen 180 KEL

61KT50L + Az TS AW-Form/Verbindst. alle Leitungen 200 KEL

61KT50M + Az TS AW-Form/Verbindst. alle Leitungen 225 KEL

61KT50N + Az TS AW-Form/Verbindst. alle Leitungen 250 KEL

61KT50O + Az TS AW-Form/Verbindst. alle Leitungen 280 KEL

61KT50P + Az TS AW-Form/Verbindst. alle Leitungen 315 KEL

61KT50Q + Az TS AW-Form/Verbindst. alle Leitungen 355 KEL

61KT50R + Az TS AW-Form/Verbindst. alle Leitungen 400 KEL

61KT50S + Az TS AW-Formst/Verbind. alle Leitungen 450 KEL


EH

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m



Seite 138



Leistungsgruppe (LG) 62 - Wasseranlagen






Vorversion:





ABK-EDS 008




ULG 62KA Edelstahl Systemrohre, Zubehör (KE KELIT)

ULG 62KB Edelstahlrohre mit Wärmedämmung (KE KELIT)

ULG 62KC Rohre aus Verbundwerkstoffen (KE KELIT)

ULG 62KD Rohre aus Verbundwerkst. m.WD (KE KELIT)

ULG 62KE Wasserleitungsrohre aus PP-R (KE KELIT)

ULG 62KF WasserleitungsR aus PP-R m.WD (KE KELIT)

ULG 62KJ TrinkwasserdruckR PE m.Schutz. (KE KELIT)

ULG 62KM Industrierohre für Kühlwasser (KE KELIT)

ULG 62KN Industrierohre f.Kühlwasser mWD (KE KELIT)




Seite 139



62

Wasseranlagen





beschichtet.

1.2 Unter Putz oder unterhalb der Fußbodenkonstruktion verlegte Leitungen sind mit einer reißfesten

Schutzfolie - bei gedämmten Leitungen über der Wärmedämmung - ausgerüstet.

62KA + Edelstahl Systemrohre, Zubehör (KE KELIT)


Im Folgenden sind Rohrleitungen und Formstücke für Trinkwasser, Brauchwasser enthärtet oder

aufbereitet, Kühlwasser und Druckluft beschrieben.

2. Systemrohr:

Systemrohre aus geschweißtem, nichtrostendem Stahl, Außen- und Innenseite metallisch blank,

Werkstoff-Nr.: 1.4401 nach ÖNORM EN 10312 und EN 10217-7 oder 1.4521 (nickelfrei) nach ÖNORM

EN 10296-2 (Edelstahl) zur Verwendung für Kalt- und Warmwasser in Trinkwasserinstallationen sowie

geeignet für Pressverbindung und für Steckverbindung. Im Folgenden wird das Systemrohr mit "NF" im

Stichwort abgekürzt.






Formstücke für Pressverbindung werden aus Edelstahl, Werkstoff-Nr. 1.4404 gefertigt. Zur Abdichtung

sind Formstücke mit einem O-Ring aus EPDM ausgestattet; von DNOD15 bis DNOD54 ist der O-Ring

mit einer besonderen Kontur (ohne Reduzierung der O-Ring-Dicke) als Sicherheitsfunktion gegen

unverpresste Verbindung ausgeführt (unverpresst undicht). Die Verbindung ist nach dem Pressen

unlösbar, formschlüssig und dauerhaft dicht. In der Folge werden Formstücke für Pressverbindung im

Stichwort mit Hinweis NP gekennzeichnet.


Formstücke für Steckverbindung werden aus nichtrostendem Stahl gefertigt. Zur Abdichtung sind

Formstücke mit Dichtelementen aus EPDM und mit Auszugsbarrieren versehen. Die Verbindung ist

nach dem Zusammenstecken unlösbar (Ausnahme: Außendurchmesser 15 bis 28 mm mit

Spezialwerkzeug lösbar), formschlüssig und dauerhaft dicht. In der Folge werden Formstücke für

Steckverbindung im Stichwort mit Hinweis NF gekennzeichnet.





PN16: -20 °C/16 bar, bis 95 °C/10 bar.










EH



Seite 140



62KA00 +

8. Eignung für Trinkwasser:

Das beschriebene Rohrsystem ist geeignet für Trinkwasser.











Folgende Angaben und Anforderungen an die Art und Weise der Leistungserbringung gelten als

vereinbart und sind in die Einheitspreise einkalkuliert.

62KA00A + Viton-Dichtung für höhere Temperaturen KEL

Der Austausch der O-Ringe in den Formstücken gegen Viton-Dichtringe (grün, CP990) für höhere

Mediumtemperaturen bis 180°C.

Betrifft Position(en): __________

62KA01 +

Edelstahl Systemrohr aus nichtrostendem Stahl, Werkstoff-Nr.: 1.4401 für Trinkwasserinstallation,

geprüft gemäß Norm,

z.B. Edelstahl Systemrohr 1.4401 NF100 von KELIT oder Gleichwertiges.

62KA01B + Edelstahl Rohr NF 1.4401 15x1,0



62KA01C + Edelstahl Rohr NF 1.4401 18x1,0



62KA01D + Edelstahl Rohr NF 1.4401 22x1,2



62KA01E + Edelstahl Rohr NF 1.4401 28x1,2



62KA01F + Edelstahl Rohr NF 1.4401 35x1,5



62KA01G + Edelstahl Rohr NF 1.4401 42x1,5



62KA01H + Edelstahl Rohr NF 1.4401 54x1,5



62KA01I + Edelstahl Rohr NF 1.4401 76,1x2,0



62KA01J + Edelstahl Rohr NF 1.4401 88,9x2,0



62KA01K + Edelstahl Rohr NF 1.4401 108,0x2,0 KEL


EH

m

m

m

m

m

m

m

m

m

m



Seite 141



62KA03 +


Edelstahl Systemrohr aus nichtrostendem Stahl, Werkstoff-Nr.: 1.4521 (nickelfrei) für

Trinkwasserinstallation, geprüft gemäß Norm,

z.B. Edelstahl Systemrohr 1.4521 NF110 von KELIT oder Gleichwertiges.

62KA03B + Edelstahl Rohr NF 1.4521 15x1,0



62KA03C + Edelstahl Rohr NF 1.4521 18x1,0



62KA03D + Edelstahl Rohr NF 1.4521 22x1,2



62KA03E + Edelstahl Rohr NF 1.4521 28x1,2



62KA03F + Edelstahl Rohr NF 1.4521 35x1,5



62KA03G + Edelstahl Rohr NF 1.4521 42x1,5



62KA03H + Edelstahl Rohr NF 1.4521 54x1,5



62KA08 +

Aufzahlung (Az) auf Edelstahl Systemrohre für alle erforderlichen Form- und Verbindungsstücke mit

Pressverbindungen und das Befestigungsmaterial (Formst(Pr)/Befest.) für alle Leitungsarten.

62KA08B + Az NF Formst(Pr)/Befest. alle Leitungen 15 KEL

62KA08C + Az NF Formst(Pr)/Befest. alle Leitungen 18 KEL

62KA08D + Az NF Formst(Pr)/Befest. alle Leitungen 22 KEL

62KA08E + Az NF Formst(Pr)/Befest. alle Leitungen 28 KEL

62KA08F + Az NF Formst(Pr)/Befest. alle Leitungen 35 KEL

62KA08G + Az NF Formst(Pr)/Befest. alle Leitungen 42 KEL

62KA08H + Az NF Formst(Pr)/Befest. alle Leitungen 54 KEL

62KA08I + Az NF Formst(Pr)/Befest. alle Leitungen 76 KEL

62KA08J + Az NF Formst(Pr)/Befest. alle Leitungen 89 KEL

62KA08K + Az NF Formst(Pr)/Befest. alle Leitungen 108 KEL

62KA09 +


Steckverbindungen und das Befestigungsmaterial (Formst(St)/Befest.) für alle Leitungsarten.

62KA09B + Az NF Formst(St)/Befest. alle Leitungen 15 KEL

62KA09C + Az NF Formst(St)/Befest. alle Leitungen 18 KEL

62KA09D + Az NF Formst(St)/Befest. alle Leitungen 22 KEL


EH

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m



Seite 142



62KA09E + Az NF Formst(St)/Befest. alle Leitungen 28 KEL

62KA09F + Az NF Formst(St)/Befest. alle Leitungen 35 KEL

62KA09G + Az NF Formst(St)/Befest. alle Leitungen 42 KEL

62KA09H + Az NF Formst(St)/Befest. alle Leitungen 54 KEL

62KA11 +


Pressverbindungen und das Befestigungsmaterial (Formst(Pr)/Befest.) für Anschlussleitungen.

62KA11B + Az NF Formst(Pr)/Befest. Anschlussltg. 15 KEL

62KA11C + Az NF Formst(Pr)/Befest. Anschlussltg. 18 KEL

62KA11D + Az NF Formst(Pr)/Befest. Anschlussltg. 22 KEL

62KA11E + Az NF Formst(Pr)/Befest. Anschlussltg. 28 KEL

62KA11F + Az NF Formst(Pr)/Befest. Anschlussltg. 35 KEL

62KA12 +


Steckverbindungen und das Befestigungsmaterial (Formst(St)/Befest.) für Anschlussleitungen.

62KA12B + Az NF Formst(St)/Befest. Anschlussltg. 15 KEL

62KA12C + Az NF Formst(St)/Befest. Anschlussltg. 18 KEL

62KA12D + Az NF Formst(St)/Befest. Anschlussltg. 22 KEL

62KA12E + Az NF Formst(St)/Befest. Anschlussltg. 28 KEL

62KA12F + Az NF Formst(St)/Befest. Anschlussltg. 35 KEL

62KA21 +

Aufzahlung (Az) auf Edelstahl Systemrohre für eine Kupplung egal, mit beidseitiger Pressmuffe,

z.B. Steelfix Edelstahl Press-Kupplung egal NP410 von KELIT oder Gleichwertiges.

62KA21B + Az NF Press-Kupplung egal 15



Suchtext:

NP410

62KA21C + Az NF Press-Kupplung egal 18



62KA21D + Az NF Press-Kupplung egal 22



62KA21E + Az NF Press-Kupplung egal 28



62KA21F + Az NF Press-Kupplung egal 35



62KA21G + Az NF Press-Kupplung egal 42



62KA21H + Az NF Press-Kupplung egal 54 KEL



EH

m

m

m

m

m

m

m

m

m

m

m

m

m

m

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 143



62KA21I + Az NF Press-Kupplung egal 76



62KA21J + Az NF Press-Kupplung egal 89



62KA21K + Az NF Press-Kupplung egal 108



62KA22 +

Aufzahlung (Az) auf Edelstahl Systemrohre für eine Kupplung egal, mit beidseitiger Steckmuffe,

z.B. Steelfix Edelstahl Steck-Kupplung egal NF410 von KELIT oder Gleichwertiges.

62KA22B + Az NF Steck-Kupplung egal 15



Suchtext:

NF410

62KA22C + Az NF Steck-Kupplung egal 18



62KA22D + Az NF Steck-Kupplung egal 22



62KA22E + Az NF Steck-Kupplung egal 28



62KA22F + Az NF Steck-Kupplung egal 35



62KA22G + Az NF Steck-Kupplung egal 42



62KA22H + Az NF Steck-Kupplung egal 54



62KA24 +

Aufzahlung (Az) auf Edelstahl Systemrohre für einen Reduziernippel innen/außen, mit Pressmuffe. Ohne


z.B. Steelfix Edelstahl Press-Reduziernippel NP411 von KELIT oder Gleichwertiges.

62KA24C + Az NF Press-Reduziernippel innen/außen 18



Suchtext:

NP411

62KA24D + Az NF Press-Reduziernippel innen/außen 22



62KA24E + Az NF Press-Reduziernippel innen/außen 28



62KA24F + Az NF Press-Reduziernippel innen/außen 35



62KA24G + Az NF Press-Reduziernippel innen/außen 42 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 144




62KA24H + Az NF Press-Reduziernippel innen/außen 54



62KA24I + Az NF Press-Reduziernippel innen/außen 76



62KA24J + Az NF Press-Reduziernippel innen/außen 89



62KA24K + Az NF Press-Reduziernippel innen/außen 108



62KA25 +

Aufzahlung (Az) auf Edelstahl Systemrohre für einen Reduziernippel innen/außen, mit Steckmuffe. Ohne


z.B. Steelfix Edelstahl Steck-Reduziernippel NF411 von KELIT oder Gleichwertiges.

62KA25C + Az NF Steck-Reduziernippel innen/außen 18



Suchtext:

NF411

62KA25D + Az NF Steck-Reduziernippel innen/außen 22 KEL


62KA25E + Az NF Steck-Reduziernippel innen/außen 28



62KA25F + Az NF Steck-Reduziernippel innen/außen 35



62KA25G + Az NF Steck-Reduziernippel innen/außen 42



62KA25H + Az NF Steck-Reduziernippel innen/außen 54



62KA28 +

Aufzahlung (Az) auf Edelstahl Systemrohre für eine Überschubkupplung, mit beidseitiger Pressmuffe,

z.B. Steelfix Edelstahl Press-Überschubkupplung NP415 von KELIT oder Gleichwertiges.

62KA28B + Az NF Press-Überschubkupplung 15



Suchtext:

NP415

62KA28C + Az NF Press-Überschubkupplung 18



62KA28D + Az NF Press-Überschubkupplung 22



62KA28E + Az NF Press-Überschubkupplung 28




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 145



62KA28F + Az NF Press-Überschubkupplung 35



62KA28G + Az NF Press-Überschubkupplung 42



62KA28H + Az NF Press-Überschubkupplung 54



62KA28I + Az NF Press-Überschubkupplung 76



62KA28J + Az NF Press-Überschubkupplung 89



62KA28K + Az NF Press-Überschubkupplung 108



62KA29 +

Aufzahlung (Az) auf Edelstahl Systemrohre für eine Überschubkupplung, mit beidseitiger Pressmuffe,

z.B. Steelfix Edelstahl Press-Überschubkupplung NF415 von KELIT oder Gleichwertiges.

62KA29B + Az NF Steck-Überschubkupplung 15



Suchtext:

NF415

62KA29C + Az NF Steck-Überschubkupplung 18



62KA29D + Az NF Steck-Überschubkupplung 22



62KA29E + Az NF Steck-Überschubkupplung 28



62KA32 +

Aufzahlung (Az) auf Edelstahl Systemrohre für einen Bogen oder Winbkel, mit Pressmuffe(n). Ohne

Unterschied des Winkels,

z.B. Steelfix Edelstahl Press-Bogen/Winkel 90/45° NP420/NP425 und NP425 und NP421/NP426 von

KELIT oder Gleichwertiges.

62KA32B + Az NF Press-Bogen/Winkel 15



Suchtext:

NP420 NP425 NP425 NP421 NP426

62KA32C + Az NF Press-Bogen/Winkel 18



62KA32D + Az NF Press-Bogen/Winkel 22



62KA32E + Az NF Press-Bogen/Winkel 28



62KA32F + Az NF Press-Bogen/Winkel 35 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 146




62KA32G + Az NF Press-Bogen/Winkel 42



62KA32H + Az NF Press-Bogen/Winkel 54



62KA32I + Az NF Press-Bogen/Winkel 76



62KA32J + Az NF Press-Bogen/Winkel 89



62KA32K + Az NF Press-Bogen/Winkel 108



62KA33 +

Aufzahlung (Az) auf Edelstahl Systemrohre für einen Bogen oder Winkel, mit Steckmuffe(n). Ohne


z.B. Steelfix Edelstahl Steck-Bogen/Winkel 90/45° NF420/420W und NF425/NF426 und

NF421/NF421W von KELIT oder Gleichwertiges.

62KA33B + Az NF Steck-Bogen/Winkel 15



Suchtext:

NF420 420W NF425 NF426 NF421 NF421W

62KA33C + Az NF Steck-Bogen/Winkel 18



62KA33D + Az NF Steck-Bogen/Winkel 22



62KA33E + Az NF Steck-Bogen/Winkel 28



62KA33F + Az NF Steck-Bogen/Winkel 35



62KA33G + Az NF Steck-Bogen/Winkel 42



62KA33H + Az NF Steck-Bogen/Winkel 54



62KA45 +

Aufzahlung (Az) auf Edelstahl Systemrohre für einen Sprungbogen 90° außen/außen,

z.B. Steelfix Edelstahl Press-Sprungbogen 90° NP427 von KELIT oder Gleichwertiges.

62KA45B + Az NF Press-Sprungbogen 90° außen/außen 15



Suchtext:

NP427

62KA45C + Az NF Press-Sprungbogen 90° außen/außen 18




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 147



62KA45D + Az NF Press-Sprungbogen 90° außen/außen 22



62KA45E + Az NF Press-Sprungbogen 90° außen/außen 28



62KA49 +

Aufzahlung (Az) auf Edelstahl Systemrohre für ein T-Stück, mit Pressmuffen. Ohne Unterschied der

Reduzierung,

z.B. Steelfix Edelstahl Press-T-Stück NP440 von KELIT oder Gleichwertiges.

62KA49B + Az NF Press-T-Stück 15



Suchtext:

NP440

62KA49C + Az NF Press-T-Stück 18



62KA49D + Az NF Press-T-Stück 22



62KA49E + Az NF Press-T-Stück 28



62KA49F + Az NF Press-T-Stück 35



62KA49G + Az NF Press-T-Stück 42



62KA49H + Az NF Press-T-Stück 54 KEL


62KA49I + Az NF Press-T-Stück 76



62KA49J + Az NF Press-T-Stück 89



62KA49K + Az NF Press-T-Stück 108



62KA50 +

Aufzahlung (Az) auf Edelstahl Systemrohre für ein T-Stück, mit Steckmuffen. Ohne Unterschied der

Reduzierung,

z.B. Steelfix Edelstahl Steck-T-Stück NF440 von KELIT oder Gleichwertiges.

62KA50B + Az NF Steck-T-Stück 15



Suchtext:

NF440

62KA50C + Az NF Steck-T-Stück 18



62KA50D + Az NF Steck-T-Stück 22 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 148




62KA50E + Az NF Steck-T-Stück 28



62KA50F + Az NF Steck-T-Stück 35



62KA50G + Az NF Steck-T-Stück 42



62KA50H + Az NF Steck-T-Stück 54



62KA51 +

Aufzahlung (Az) auf Edelstahl Systemrohre für ein T-Stück, mit Pressmuffen und mit Innengewinde (IG)

im Abgang. Ohne Unterschied der Gewindedimension,

z.B. Steelfix Edelstahl Press-T-Stück mit Abgang IG NP447 von KELIT oder Gleichwertiges.

62KA51B + Az NF Press-T-Stück mit Abgang IG 15



Suchtext:

NP447

62KA51C + Az NF Press-T-Stück mit Abgang IG 18 KEL


62KA51D + Az NF Press-T-Stück mit Abgang IG 22



62KA51E + Az NF Press-T-Stück mit Abgang IG 28



62KA51F + Az NF Press-T-Stück mit Abgang IG 35



62KA51G + Az NF Press-T-Stück mit Abgang IG 42



62KA51H + Az NF Press-T-Stück mit Abgang IG 54



62KA51I + Az NF Press-T-Stücfk mit Abgang IG 76



62KA51J + Az NF Press-T-Stücfk mit Abgang IG 89



62KA51K + Az NF Press-T-Stücfk mit Abgang IG 108



62KA52 +

Aufzahlung (Az) auf Edelstahl Systemrohre für ein T-Stück, mit Steckmuffen und mit Innengewinde (IG)


z.B. Steelfix Edelstahl Steck-T-Stück mit Abgang IG NF447 von KELIT oder Gleichwertiges.

62KA52B + Az NF Steck-T-Stück mit Abgang IG 15 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 149



Suchtext:


NF447

62KA52C + Az NF Steck-T-Stück mit Abgang IG 18



62KA52D + Az NF Steck-T-Stück mit Abgang IG 22



62KA52E + Az NF Steck-T-Stück mit Abgang IG 28



62KA52F + Az NF Steck-T-Stück mit Abgang IG 35



62KA52G + Az NF Steck-T-Stück mit Abgang IG 42



62KA53 +

Aufzahlung (Az) auf Edelstahl Systemrohre für einen Übergang mit Pressmuffe und mit Außengewinde

(AG). Ohne Unterschied der Gewindedimension,

z.B. Steelfix Edelstahl Press-Übergang mit AG NP450 von KELIT oder Gleichwertiges.

62KA53B + Az NF Press-Übergang mit AG 15 KEL

Suchtext:


NP450

62KA53C + Az NF Press-Übergang mit AG 18



62KA53D + Az NF Press-Übergang mit AG 22



62KA53E + Az NF Press-Übergang mit AG 28



62KA53F + Az NF Press-Übergang mit AG 35



62KA53G + Az NF Press-Übergang mit AG 42



62KA53H + Az NF Press-Übergang mit AG 54



62KA53I + Az NF Press-Übergang mit AG 76



62KA53J + Az NF Press-Übergang mit AG 89



62KA54 +

Aufzahlung (Az) auf Edelstahl Systemrohre für einen Übergang, mit Steckmuffe und mit Außengewinde


z.B. Steelfix Edelstahl Steck-Übergang mit AG NF450 von KELIT oder Gleichwertiges.


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 150



62KA54B + Az NF Steck-Übergang mit AG 15



Suchtext:

NF450

62KA54C + Az NF Steck-Übergang mit AG 18



62KA54D + Az NF Steck-Übergang mit AG 22



62KA54E + Az NF Steck-Übergang mit AG 28



62KA54F + Az NF Steck-Übergang mit AG 35



62KA54G + Az NF Steck-Übergang mit AG 42



62KA54H + Az NF Steck-Übergang mit AG 54



62KA57 +

Aufzahlung (Az) auf Edelstahl Systemrohre für einen Holländer mit Pressmuffe und mit Außengewinde


z.B. Steelfix Edelstahl Press-Holländer mit AG NP451 von KELIT oder Gleichwertiges.

62KA57B + Az NF Press-Holländer mit AG 15



Suchtext:

NP451

62KA57C + Az NF Press-Holländer mit AG 18



Suchtext:

NP451

62KA57D + Az NF Press-Holländer mit AG 22



62KA57E + Az NF Press-Holländer mit AG 28



62KA57F + Az NF Press-Holländer mit AG 35



62KA57G + Az NF Press-Holländer mit AG 42



62KA57H + Az NF Press-Holländer mit AG 54



62KA61 +

Aufzahlung (Az) auf Edelstahl Systemrohre für einen Verschraubung mit Pressmuffe und mit

Außengewinde (AG). Ohne Unterschied der Gewindedimension,

z.B. Steelfix Edelstahl Press-Verschraubung mit AG NP455 von KELIT oder Gleichwertiges.


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 151



62KA61B + Az NF Press-Verschraubung mit AG 15



Suchtext:

NP455

62KA61C + Az NF Press-Verschraubung mit AG 18



62KA61D + Az NF Press-Verschraubung mit AG 22



62KA61E + Az NF Press-Verschraubung mit AG 28



62KA61F + Az NF Press-Verschraubung mit AG 35



62KA61G + Az NF Press-Verschraubung mit AG 42



62KA61H + Az NF Press-Verschraubung mit AG 54



62KA62 +

Aufzahlung (Az) auf Edelstahl Systemrohre für eine Verschraubung, mit Steckmuffe und mit

Innengewinde (IG),

z.B. Steelfix Edelstahl Steck-Verschraubung mit IG NF455 von KELIT oder Gleichwertiges.

62KA62B + Az NF Steck-Verschraubung mit IG 15x1/2



Suchtext:

NF455

62KA62C + Az NF Steck-Verschraubung mit IG 22x3/4



62KA63 +

Aufzahlung (Az) auf Edelstahl Systemrohre für einen Übergang, mit Pressmuffe und mit Innengewinde

(IG). Ohne Unterschied der Gewindedimension,

z.B. Steelfix Edelstahl Press-Übergang mit IG NP457 von KELIT oder Gleichwertiges.

62KA63B + Az NF Press-Übergang mit IG 15



Suchtext:

NP457

62KA63C + Az NF Press-Übergang mit IG 18



62KA63D + Az NF Press-Übergang mit IG 22



62KA63E + Az NF Press-Übergang mit IG 28 KEL


62KA63F + Az NF Press-Übergang mit IG 35




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 152



62KA63G + Az NF Press-Übergang mit IG 42



62KA63H + Az NF Press-Übergang mit IG 54



62KA64 +

Aufzahlung (Az) auf Edelstahl Systemrohre für einen Übergang, mit Steckmuffe und mit Innengewinde


z.B. Steelfix Edelstahl Steck-Übergang mit IG NF457 von KELIT oder Gleichwertiges.

62KA64B + Az NF Steck-Übergang mit IG 15



Suchtext:

CF457

62KA64C + Az NF Steck-Übergang mit IG 18



62KA64D + Az NF Steck-Übergang mit IG 22



62KA64E + Az NF Steck-Übergang mit IG 28



62KA64F + Az NF Steck-Übergang mit IG 35



62KA64G + Az NF Steck-Übergang mit IG 42



62KA64H + Az NF Steck-Übergang mit IG 54 KEL

62KA67 +


Aufzahlung (Az) auf Edelstahl Systemrohre für einen Übergangswinkel 90° mit Pressmuffe und mit


z.B. Steelfix Edelstahl Press-Übergangswinkel 90° mit AG NP460 von KELIT oder Gleichwertiges.

62KA67B + Az NF Press-Übergangswinkel 90° mit AG 15



Suchtext:

NP460

62KA67C + Az NF Press-Übergangswinkel 90° mit AG 18



62KA67D + Az NF Press-Übergangswinkel 90° mit AG 22



62KA67E + Az NF Press-Übergangswinkel 90° mit AG 28



62KA67F + Az NF Press-Übergangswinkel 90° mit AG 35



62KA67G + Az NF Press-Übergangswinkel 90° mit AG 42 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 153




62KA67H + Az NF Press-Übergangswinkel 90° mit AG 54



62KA68 +

Aufzahlung (Az) auf Edelstahl Systemrohre für einen Übergangswinkel 90° mit Steckmuffe und mit


z.B. Steelfix Edelstahl Steck-Übergangswinkel 90° mit AG NF460 von KELIT oder Gleichwertiges.

62KA68B + Az NF Steck-Übergangswinkel 90° mit AG 15



Suchtext:

NF460

62KA68C + Az NF Steck-Übergangswinkel 90° mit AG 18



62KA68D + Az NF Steck-Übergangswinkel 90° mit AG 22



62KA68E + Az NF Steck-Übergangswinkel 90° mit AG 28



62KA69 +

Aufzahlung (Az) auf Edelstahl Systemrohre für einen Übergangswinkel 90° mit Pressmuffe und mit

Innengewinde (IG). Ohne Unterschied der Gewindedimension,

z.B. Steelfix Edelstahl Press-Übergangswinkel 90° mit IG NP467 von KELIT oder Gleichwertiges.

62KA69B + Az NF Press-Übergangswinkel 90° mit IG 15



Suchtext:

NP467

62KA69C + Az NF Press-Übergangswinkel 90° mit IG 18



62KA69D + Az NF Press-Übergangswinkel 90° mit IG 22



62KA69E + Az NF Press-Übergangswinkel 90° mit IG 28



62KA69F + Az NF Press-Übergangswinkel 90° mit IG 35



62KA70 +

Aufzahlung (Az) auf Edelstahl Systemrohre für einen Übergangswinkel 90° mit Steckmuffe und mit


z.B. Steelfix Edelstahl Steck-Übergangswinkel 90° mit IG NF467 von KELIT oder Gleichwertiges.

62KA70B + Az NF Steck-Übergangswinkel 90° mit IG 15



Suchtext:

NF467

62KA70C + Az NF Steck-Übergangswinkel 90° mit IG 18



62KA70D + Az NF Steck-Übergangswinkel 90° mit IG 22 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 154




62KA70E + Az NF Steck-Übergangswinkel 90° mit IG 28



62KA71 +

Aufzahlung (Az) auf Edelstahl Systemrohre für einen Übergangswinkel 90° mit Pressmuffe und Rohrmaß

mit Innengewinde (IG),

z.B. Steelfix Edelstahl Press-Übergangswinkel 90° Rohrmaß mit IG NP468 von KELIT oder


62KA71B + Az NF Press-Übergangswinkel Rohrmaß m.IG 15



Suchtext:

62KA73 +

NP468

Aufzahlung (Az) auf Edelstahl Systemrohre für eine Kappe, mit Pressmuffe,

z.B. Steelfix Edelstahl Press-Kappe NP471 von KELIT oder Gleichwertiges.

62KA73B + Az NF Press-Kappe 15



Suchtext:

NP471

62KA73C + Az NF Press-Kappe 18



62KA73D + Az NF Press-Kappe 22



62KA73E + Az NF Press-Kappe 28



62KA73F + Az NF Press-Kappe 35



62KA73G + Az NF Press-Kappe 42



62KA73H + Az NF Press-Kappe 54



62KA73I + Az NF Press-Kappe 76



62KA73J + Az NF Press-Kappe 89



62KA73K + Az NF Press-Kappe 108



62KA74 +

Aufzahlung (Az) auf Edelstahl Systemrohre für eine Kappe, mit Steckmuffe,

z.B. Steelfix Edelstahl Steck-Kappe NF471 von KELIT oder Gleichwertiges.

62KA74B + Az NF Steck-Kappe 15



Suchtext:

NF471


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 155



62KA74C + Az NF Steck-Kappe 18



62KA74D + Az NF Steck-Kappe 22



62KA74E + Az NF Steck-Kappe 28



62KA74F + Az NF Steck-Kappe 35



62KA74G + Az NF Steck-Kappe 42



62KA74H + Az NF Steck-Kappe 54



62KA75 +

Aufzahlung (Az) auf Edelstahl Systemrohre für eine Wandscheibe, mit Pressmuffe. Ohne Unterschied


z.B. Steelfix Edelstahl Press-Wandscheibe NP480 von KELIT oder Gleichwertiges.

62KA75B + Az NF Press-Wandscheibe 15



Suchtext:

NP480

62KA75C + Az NF Press-Wandscheibe 18



62KA75D + Az NF Press-Wandscheibe 22 KEL

62KA76 +


Aufzahlung (Az) auf Edelstahl Systemrohre für eine Wandscheibe, mit Steckmuffe. Ohne Unterschied


z.B. Steelfix Edelstahl Steck-Wandscheibe NF480 von KELIT oder Gleichwertiges.

62KA76B + Az NF Steck-Wandscheibe 15



Suchtext:

NF480

62KA76C + Az NF Steck-Wandscheibe 18



62KA76D + Az NF Steck-Wandscheibe 22



62KA77 +

Aufzahlung (Az) auf Edelstahl Systemrohre für einen Übergangsflansch PN16, mit Pressmuffe,

z.B. Steelfix Edelstahl Press-Übergangsflansch PN16 NP486 von KELIT oder Gleichwertiges.

62KA77F + Az NF Press-Übergangsflansch PN16 32 KEL

Suchtext:


NP486


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 156



62KA77G + Az NF Press-Übergangsflansch PN16 42



Suchtext:

NP486

62KA77H + Az NF Press-Übergangsflansch PN16 54



Suchtext:

NP486

62KA77I + Az NF Press-Übergangsflansch PN16 76



62KA77J + Az NF Press-Übergangsflansch PN16 89



62KA77K + Az NF Press-Übergangsflansch PN16 108



62KB + Edelstahlrohre mit Wärmedämmung (KE KELIT)



Systemrohre aus geschweißtem, nichtrostendem Stahl, Außen- und Innenseite metallisch blank,

Werkstoff-Nr.: 1.4401 nach ÖNORM EN 10312 und EN 10217-7 zur Verwendung für Kalt- und

Warmwasser in Trinkwasserinstallationen sowie geeignet für Pressverbindung.






1.3.1. SteelFIX CX:



1.3.2. SteelFIX PE:



Im Stichwort wird das Rohrsystem mit "NF Rohr" gekennzeichnet und der Außendurchmesser x

Wanddicke des Rohres in mm, /der Außendurchmesser des Mantelrohres in mm /und der D-Wert

(Wärmedurchgangswiderstand) in mK/W (z.B. 22x1,2/80/7,46) oder bei Fittings nur der


Mantelrohres in mm (z.B. 80).












EH

Stk

Stk

Stk

Stk

Stk



Seite 157



62KB01 +




Das beschriebene Rohrsystem ist geeignet für Trinkwasser.











Edelstahl Systemrohre mit werkseitig aufgebrachter Wärmedämmung und Spiro-Mantelrohr (mWD/CX).

Die Wärmedämmung erreicht den je nach Rohraußendurchmesser in mK/W angegebenen D-Wert.


z.B. KE KELIT SteelFIX-CX Rohr NF1000 oder Gleichwertiges.

62KB01D + Edelstahlrohr mWD/CX 22x1,2/80/7,46



62KB01E + Edelstahlrohr mWD/CX 28x1,2/80/6,04



62KB01F + Edelstahlrohr mWD/CX 35x1,5/80/4,72



62KB01G + Edelstahlrohr mWD/CX 42x1,5/100/5,00



62KB01H + Edelstahlrohr mWD/CX 54x1,5/125/4,85



62KB01I + Edelstahlrohr mWD/CX 76,1x2,0/140/3,51



62KB01J + Edelstahlrohr mWD/CX 88,9x2,0/160/3,39



62KB01K + Edelstahlrohr mWD/CX 108x2,0/200/3,57



62KB08 +

Aufzahlung (Az) auf Edelstahlrohr mit werkseitig aufgebrachter Wärmedämmung und Spiro-Mantelrohr

(CX/NF Rohr) für alle erforderlichen Form- und Verbindungsstücke und das Befestigungsmaterial

(Formst/Befest.) für alle Leitungsarten. (Leitg) Ausführung entsprechend der Rohrleitung einschließlich

Wärmedämmung und Mantelrohr.

62KB08D + Az CX/NF Rohr Formst/Befest. alle Leitg 22 KEL

62KB08E + Az CX/NF Rohr Formst/Befest. alle Leitg 28 KEL

62KB08F + Az CX/NF Rohr Formst/Befest. alle Leitg 35 KEL


EH

m

m

m

m

m

m

m

m

m

m

m



Seite 158



62KB08G + Az CX/NF Rohr Formst/Befest. alle Leitg 42 KEL

62KB08H + Az CX/NF Rohr Formst/Befest. alle Leitg 54 KEL

62KB08I + Az CX/NF Rohr Formst/Befest. alle Leitg 76 KEL

62KB08J + Az CX/NF Rohr Formst/Befest. alle Leitg 89 KEL

62KB08K + Az CX/NF Rohr Formst/Befest. alle Leitg 108 KEL

62KB12 +

Aufzahlung (Az) auf Edelstahlrohr mit werkseitig aufgebrachter Wärmedämmung und Spiro-Mantelrohr

(CX/NF Rohr) für eine Verbindungsmuffe (SP-Muffe),

z.B. KE KELIT KELIT-SP Verbindungsmuffe SP6250 oder Gleichwertiges.

Kommentar:



62KB12B + Az CX/NF Rohr SP-Muffe 80



62KB12C + Az CX/NF Rohr SP-Muffe 100



62KB12D + Az CX/NF Rohr SP-Muffe 125



62KB12E + Az CX/NF Rohr SP-Muffe 160



62KB12G + Az CX/NF Rohr SP-Muffe 200



62KB21 +

Edelstahlrohr mit werkseitig aufgebrachter Wärmedämmung und PE-HD-Mantelrohr (mWD/PE). Die

Wärmedämmung erreicht den je nach Rohraußendurchmesser in mK/W angegebenen D-Wert.


z.B. KE KELIT SteelFIX-PE Rohr NF2000 oder Gleichwertiges.

62KB21B + Edelstahlrohr mWD/PE 22x1,2/90/7,92



62KB21C + Edelstahlrohr mWD/PE 28x1,2/90/6,50



62KB21D + Edelstahlrohr mWD/PE 35x1,5/90/5,19



62KB21E + Edelstahlrohr mWD/PE 42x1,5/110/5,37



62KB21F + Edelstahlrohr mWD/PE 54x1,5/125/4,68



62KB21G + Edelstahlrohr mWD/PE 76,1x2,0/140/3,35




EH

m

m

m

m

m

Stk

Stk

Stk

Stk

Stk

m

m

m

m

m

m



Seite 159



62KB21H + Edelstahlrohr mWD/PE 88,9x2,0/160/3,25



62KB21I + Edelstahlrohr mWD/PE 108x2,0/200/3,45



62KB28 +

Aufzahlung (Az) auf Edelstahlrohr mit werkseitig aufgebrachter Wärmedämmung und PE-HD Mantelrohr

(PE/NF Rohr) für alle erforderlichen Form- und Verbindungsstücke und das Befestigungsmaterial

(Formst/Befest.) für alle Leitungsarten. (Leitg) Ausführung entsprechend der Rohrleitung einschließlich

Wärmedämmung und Mantelrohr.

62KB28D + Az PE/NF Rohr Formst/Befest. alle Leitg 22 KEL

62KB28E + Az PE/NF Rohr Formst/Befest. alle Leitg 28 KEL

62KB28F + Az PE/NF Rohr Formst/Befest. alle Leitg 35 KEL

62KB28G + Az PE/NF Rohr Formst/Befest. alle Leitg 42 KEL

62KB28H + Az PE/NF Rohr Formst/Befest. alle Leitg 54 KEL

62KB28I + Az PE/NF Rohr Formst/Befest. alle Leitg 76 KEL

62KB28J + Az PE/NF Rohr Formst/Befest. alle Leitg 89 KEL

62KB28K + Az PE/NF Rohr Formst/Befest. alle Leitg 108 KEL

62KB42 +


(PE/NF Rohr) für eine Verbindungsmuffe (K2S-Muffe),

z.B. KE KELIT KELIT-K2S Verbindungsmuffe P6200 oder Gleichwertiges.

Kommentar:


62KB42B + Az PE/NF Rohr K2S-Muffe 90



62KB42C + Az PE/NF Rohr K2S-Muffe 110



62KB42D + Az PE/NF Rohr K2S-Muffe 125



62KB42E + Az PE/NF Rohr K2S-Muffe 140



62KB42F + Az PE/NF Rohr K2S-Muffe 160



62KB42G + Az PE/NF Rohr K2S-Muffe 200



62KB43 +


(PE/NF Rohr)) für einen Bogen, 90 oder 45°, Schenkellänge 0,50 m (Bogen). Ausführung entsprechend

der Rohrleitung einschließlich Wärmedämmung und Mantelrohr,

z.B. KE KELIT SteelFIX-PE Edelstahlbogen 90 oder 45° oder Gleichwertiges.


EH

m

m

m

m

m

m

m

m

m

m

Stk

Stk

Stk

Stk

Stk

Stk



Seite 160



62KB43B + Az PE/NF Rohr Bogen 22



62KB43C + Az PE/NF Rohr Bogen 28



62KB43D + Az PE/NF Rohr Bogen 35



62KB43E + Az PE/NF Rohr Bogen 42



62KB43F + Az PE/NF Rohr Bogen 54



62KB43G + Az PE/NF Rohr Bogen 76



62KB43H + Az PE/NF Rohr Bogen 89



62KB43I + Az PE/NF Rohr Bogen 108



62KC + Rohre aus Verbundwerkstoffen (KE KELIT)

Rohre aus Verbundwerkstoffen mit Zubehör

1. Material:









In der Folge mit KM abgekürzt. Bei Kunststoff-Pressformstücken wird zur Unterscheidung zu

Metall-Pressformstücken im Stichwort die Abkürzung KWU verwendet. Bei Steckfittings die Abkürzung

KMP..


Im Stichwort wird das Rohrsystem mit KM (bei Kunststoff-Pressformstücken mit KWU) gekennzeichnet

und der Außendurchmesser x Wanddicke des Rohres in mm (z.B. 25x2,5) oder bei Fittings nur der

größte Außendurchmesser in mm (z.B. 25).





Betriebstemperatur: bis 70°C/10 bar (kurzzeitig: bis 80°C/10 bar).




5. Verschraubungen, Press- und Steckverbindungen:


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 161




5-fach dichtende Schraubverbindung als dauerhaft dichte Verbindung zu Systemteilen und Modulrohren,

Mutter mit Innengewinde und Stützhülse, einschl. Klemmring, aus spannungsfrei geglühtem Messing

(Ms 58), porenfrei metallisiert.


mehrfach dichtende Pressverbindung als dauerhaft dichte Verbindung zu Modulrohren, spannungsfrei

geglühtem Messing (Ms 58), porenfrei metallisiert, von 16 bis 32 in unverpresst undichter Ausführung mit

Edelstahlpresshülse (KM..), für höchste Formstabilität nach der Verpressung. Presshülse mit



Pressverbindung mit EPDM-O-Ring, Fitting aus Polyphenylensulfon (z.B. WINDOX-U PPSU),

halogenfrei, trinkwassergeeignet, sauerstoffdiffusionsdicht und mit Presshülse aus Edelstahl in

unverpresst undichter Ausführung, als dauerhaft dichtende Verbindung zu Modulrohren. Presshülse mit












6. Montagehilfen:

Montageschienen, Halteplatten und Haltewinkel für Armaturen-Anschlusssysteme sind im Einheitspreis

der Armaturenanschlusswinkel enthalten.








9 Verteilerschränke:













Kommentar:




EH



Seite 162



62KC01 +


Außer dem Preis, dessen Marktgerechtheit geprüft wird, gelten für Verbundrohre folgende



a. Innen- und Außenschicht materialgleich (PEX)

b. Aluschicht verschweißt

c. 100%-ige Sauerstoffdichtheit



a. galvanische Vernickelung der Messingformteile

b. Verhinderung von Alu-/Messing-Lokalelementen


a. Schraub- und Pressverbindung möglich

b. Presshülse aus Edelstahl

c. Mehrfachdichtung durch 2 O-Ringe

d. Sichtkontrolle der Pressverbindung







b. ÖVGW- bzw. ÖNORM-geprüft




Die Bewertung der Verbundrohre stellt dabei nur eine Teil-Qualitätsbewertung dar. Im Hinblick auf die

Gesamtbewertung erfolgt eine Zusammensetzung nach nachstehender Tabelle:

Teilbereich Verbundrohre: %



Gesamt: 100%

5-Schichten Verbundrohr als Rollenware (Modulrohr),








62KC01E + KM Modulrohr 25x2,5



62KC01F + KM Modulrohr 32x3



62KC02 +

5-Schichten Verbundrohr als Stangenware,






EH

m

m

m

m

m



Seite 163






62KC02E + KM Modulrohr Stangenware 25x2,5



62KC02F + KM Modulrohr Stangenware 32x3



62KC02G + KM Modulrohr Stangenware 40x4



62KC02H + KM Modulrohr Stangenware 50x4,5



62KC02I + KM Modulrohr Stangenware 63x6,0



62KC02J + KM Modulrohr Stangenware 75x7,5



62KC03 +



WD4),














62KC04 +



WD7).













EH

m

m

m

m

m

m

m

m

m

m

m

m

m

m



Seite 164






62KC05 +



WD9).















62KC07 +


wasserundurchlässigem Überschubrohr aus PE-HD Rohr,

z.B. KE KELIT KELOX Pro-Rohr KM140 oder Gleichwertiges.

62KC07B + KM Modulrohr gewellt PE-HD 16x2



62KC07D + KM Modulrohr gewellt PE-HD 20x2,25



62KC08 +


wasserundurchlässigem Überschubrohr aus PE-HD Rohr und zusätzlich werkseitig aufgebrachter

Wärmedämmung aus 4 mm Weichschaumstoff, geschlossenzellig und mit Schutzmantel aus

zähelastischer PE-Folie,

z.B. KE KELIT KELOX Pro-Plus-Rohr KM144 oder Gleichwertiges.

62KC08B + KM Modulrohr gewellt PE-HD WD4 16x2



62KC08D + KM Modulrohr gewellt PE-HD WD4 20x2,25



62KC10 +


und das Befestigungsmaterial (Formst/Befest.) für Anschlussleitungen.

62KC10B + Az KM Formst/Befest. Anschlussleitungen 16 KEL

62KC10D + Az KM Formst/Befest. Anschlussleitungen 20 KEL

62KC11 +






EH

m

m

m

m

m

m

m

m

m

m

m

m

m



Seite 165



62KC11E + Az KM Formst/Befest. alle Leitungen 25 KEL

62KC11F + Az KM Formst/Befest. alle Leitungen 32 KEL

62KC11G + Az KM Formst/Befest. alle Leitungen 40 KEL

62KC11H + Az KM Formst/Befest. alle Leitungen 50 KEL

62KC11I + Az KM Formst/Befest. alle Leitungen 63 KEL

62KC11J + Az KM Formst/Befest. alle Leitungen 75 KEL

62KC14 +

Aufzahlung (Az) auf die Positionen KM Modulrohre für eine Euroverschraubung, aus Messing porenfrei

metallisiert, mit Innengewinde (3/4 Ig) zur Verbindung auf Installations-Bauteile mit 3/4

Außengewinde-Eurokonus nach EN 215; einschl. Mutter, Stützhülse mit O-Ringen und Klemmring,


62KC14B + Az KM Euroverschraubung 3/4 Ig 16



62KC14D + Az KM Euroverschraubung 3/4 Ig 20



62KC14E + Az KM Euroverschraubung 3/4 Ig 25



62KC18 +




z.B. KE KELIT KELOX-Presskupplung KM/KMU410 oder Gleichwertiges.

62KC18B + Az KM Presskupplung 16



62KC18D + Az KM Presskupplung 20



62KC18E + Az KM Presskupplung 25



62KC18F + Az KM Presskupplung 32



62KC18G + Az KM Presskupplung 40



62KC18H + Az KM Presskupplung 50



62KC18I + Az KM Presskupplung 63



62KC18J + Az KM Presskupplung 75




EH

m

m

m

m

m

m

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 166



62KC19 +




z.B. KE KELIT Kelox-WINDOX-U Presskupplung KWU410 oder Gleichwertiges.

62KC19B + Az KWU Presskupplung 16



62KC19D + Az KWU Presskupplung 20



62KC19E + Az KWU Presskupplung 25



62KC19F + Az KWU Presskupplung 32



62KC19G + Az KWU Presskupplung 40



62KC19H + Az KWU Presskupplung 50



62KC19I + Az KWU Presskupplung 63



62KC20 +

Aufzahlung (Az) auf die Positionen KM Modulrohre für eine Steckkupplung, egal oder reduziert, gerade,

aus Messing porenfrei metallisiert, einschl. Stützhülsen mit O-Ringen und Auszugsbarrieren, ohne


z.B. KE KELIT Kelox-PROtec Steckkupplung KMP410 oder Gleichwertiges.

62KC20B + Az KMP Steckkupplung 16



Suchtext:

KMP410

62KC20D + Az KMP Steckkupplung 20



62KC20E + Az KMP Steckkupplung 25



62KC20F + Az KMP Steckkupplung 32



62KC21 +





62KC21B + Az KM Presswinkel 90 16



62KC21D + Az KM Presswinkel 90 20




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 167





















62KC22 +





62KC22B + Az KWU Presswinkel 90 16



62KC22D + Az KWU Presswinkel 90 20


















62KC23 +

Aufzahlung (Az) auf die Positionen KM Modulrohre für einen Steckwinkel mit 90° und für eine

Richtungsänderung mit minimalem Radius (Steckwinkel 90), aus Messing porenfrei metallisiert, einschl.

Stützhülsen mit O-Ringen und Auszugsbarrieren,

z.B. KE KELIT Kelox-PROtec Steckwinkel 90° KMP420 oder Gleichwertiges.

62KC23B + Az KMP Steckwinkel 90 16



62KC23D + Az KMP Steckwinkel 90 20 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 168




62KC23E + Az KMP Steckwinkel 90 25



62KC23F + Az KMP Steckwinkel 90 32



62KC24 +























62KC25 +





















EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 169



62KC35 +


(Press-T-Stück), aus Messing porenfrei metallisiert, einschl. Stützhülsen mit O-Ringen und

Edelstahl-Presshülsen. Ohne Unterschied der Reduzierung,

z.B. KE KELIT KELOX-Press-T-Stück KM/KMU440 oder Gleichwertiges.

62KC35B + Az KM Press-T-Stück 16



62KC35D + Az KM Press-T-Stück 20



62KC35E + Az KM Press-T-Stück 25



62KC35F + Az KM Press-T-Stück 32



62KC35G + Az KM Press-T-Stück 40



62KC35H + Az KM Press-T-Stück 50



62KC35I + Az KM Press-T-Stück 63



62KC35J + Az KM Press-T-Stück 75



62KC36 +


(Press-T-Stück), aus Kunststoff PPSU, einschl. Stützhülsen mit O-Ringen und Edelstahl-Presshülsen.


z.B. KE KELIT Kelox-WINDOX-U Press-T-Stück KWU440 oder Gleichwertiges.

62KC36B + Az KWU Press-T-Stück 16



62KC36D + Az KWU Press-T-Stück 20



62KC36E + Az KWU Press-T-Stück 25



62KC36F + Az KWU Press-T-Stück 32



62KC36G + Az KWU Press-T-Stück 40



62KC36H + Az KWU Press-T-Stück 50



62KC36I + Az KWU Press-T-Stück 63 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 170



62KC37 +


Aufzahlung (Az) auf die Positionen KM Modulrohre für ein Steck-T-Stück, egal oder reduziert

(Steck-T-Stück), aus Messing porenfrei metallisiert, einschl. Stützhülsen mit O-Ringen und

Auszugsbarrieren. Ohne Unterschied der Reduzierung,

z.B. KE KELIT Kelox-PROtec Steck-T-Stück KMP440 oder Gleichwertiges.

62KC37B + Az KMP Steck-T-Stück 16



Suchtext:

KMP440

62KC37D + Az KMP Steck-T-Stück 20



62KC37E + Az KMP Steck-T-Stück 25 KEL


62KC37F + Az KMP Steck-T-Stück 32



62KC38 +

Aufzahlung (Az) auf die Positionen KM Modulrohre für ein Press-Doppel-Anbindungs-T-Stück, egal oder

reduziert, aus Messing porenfrei metallisiert, mit Schallschutzbox, einschl. Stützhülsen mit O-Ringen

und Edelstahl-Presshülsen. Ohne Unterschied der Reduzierung,

z.B. KE KELIT KELOX-Press-Doppel-Anbindungs-T-Stück KM441 oder Gleichwertiges.

62KC38B + Az KM Press-Doppel-Anbindungs-T-Stück 16



62KC38D + Az KM Press-Doppel-Anbindungs-T-Stück 20



62KC43 +



Edelstahl-Presshülsen,

z.B. KE KELIT KELOX-Pressübergangs-T-Stück mit IG KM/KMU447 oder Gleichwertiges.

62KC43B + Az KM Press-T-Stück mit Abgang Ig 16



62KC43D + Az KM Press-T-Stück mit Abgang Ig 20



62KC43E + Az KM Press-T-Stück mit Abgang Ig 25



62KC43F + Az KM Press-T-Stück mit Abgang Ig 32



62KC43G + Az KM Press-T-Stück mit Abgang Ig 40



62KC43H + Az KM Press-T-Stück mit Abgang Ig 50



62KC43I + Az KM Press-T-Stück mit Abgang Ig 63 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 171




62KC43J + Az KM Press-T-Stück mit Abgang Ig 75



62KC44 +


am Abgang, aus Kunststoff PPSU, einschl. Stützhülsen mit O-Ringen und Edelstahl-Presshülsen,

z.B. KE KELIT Kelox-WINDOX-U Pressübergangs T-Stück mit IG KWU447 oder Gleichwertiges.

62KC44B + Az KWU Press-T-Stück mit Abgang Ig 16



62KC44D + Az KWU Press-T-Stück mit Abgang Ig 20



62KC44E + Az KWU Press-T-Stück mit Abgang Ig 25



62KC45 +

Aufzahlung (Az) auf die Positionen KM Modulrohre für ein Steckübergangs-T-Stück mit Innengewinde


Auszugsbarrieren,

z.B. KE KELIT Kelox-PROtec Steckübergangs T-Stück mit IG KMP447 oder Gleichwertiges.

62KC45B + Az KMP Steck-T-Stück mit Abgang Ig 16



62KC45D + Az KMP Steck-T-Stück mit Abgang Ig 20



62KC45E + Az KMP Steck-T-Stück mit Abgang Ig 25



62KC45F + Az KMP Steck-T-Stück mit Abgang Ig 32



62KC46 +



O-Ringen und Edelstahl-Presshülse. Ohne Unterschied des Anschlussgewindes,

z.B. KE KELIT KELOX-Pressübergang mit AG gerade KM/KMU450 oder Gleichwertiges.

62KC46B + Az KM Pressübergang Ag 16



62KC46D + Az KM Pressübergang Ag 20



62KC46E + Az KM Pressübergang Ag 25



62KC46F + Az KM Pressübergang Ag 32



62KC46G + Az KM Pressübergang Ag 40




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 172



62KC46H + Az KM Pressübergang Ag 50



62KC46I + Az KM Pressübergang Ag 63



62KC46J + Az KM Pressübergang Ag 75



62KC47 +


geeignet zum Eindichten (mit Hanf), aus Kunststoff PPSU, einschl. Stützhülsen mit O-Ringen und


z.B. KE KELIT Kelox-WINDOX-U Pressübergang mit AG gerade KWU450 oder Gleichwertiges.

62KC47B + Az KWU Pressübergang Ag 16



62KC47D + Az KWU Pressübergang Ag 20



62KC47E + Az KWU Pressübergang Ag 25



62KC47F + Az KWU Pressübergang Ag 32



62KC47G + Az KWU Pressübergang Ag 40



62KC47H + Az KWU Pressübergang Ag 50



62KC47I + Az KWU Pressübergang Ag 63



62KC48 +

Aufzahlung (Az) auf die Positionen KM Modulrohre für einen Steckübergang mit Außengewinde gerade,


O-Ringen und Auszugsbarrieren. Ohne Unterschied des Anschlussgewindes,

z.B. KE KELIT Kelox-PROtec Steckübergang mit AG gerade KMP450 oder Gleichwertiges.

62KC48B + Az KMP Steckübergang Ag 16



62KC48D + Az KMP Steckübergang Ag 20



Suchtext:

KMP450

62KC48E + Az KMP Steckübergang Ag 25



62KC48F + Az KMP Steckübergang Ag 32




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 173



62KC50 +



und Edelstahl-Presshülsen. Nur für Aufputz-Einsatz geeignet,

z.B. KE KELIT KELOX-Pressverschraubung mit IG KM/KMU455 oder Gleichwertiges.

62KC50B + Az KM Pressverschraubung Ig 16



62KC50D + Az KM Pressverschraubung Ig 20



62KC50E + Az KM Pressverschraubung Ig 25



62KC50F + Az KM Pressverschraubung Ig 32



62KC51 +


zum Anschluss an Armaturen, aus Kunststoff PPSU, einschl. Stützhülsen mit O-Ringen und

Edelstahl-Presshülsen. Nur für Aufputz-Einsatz geeignet,

z.B. KE KELIT Kelox-WINDOX-U Pressverschraubung mit IG KWU455 oder Gleichwertiges.

62KC51B + Az KWU Pressverschraubung Ig 16



62KC51D + Az KWU Pressverschraubung Ig 20



62KC51E + Az KWU Pressverschraubung Ig 25



62KC51F + Az KWU Pressverschraubung Ig 32



62KC51G + Az KWU Pressverschraubung Ig 40



62KC51H + Az KWU Pressverschraubung Ig 50



62KC52 +

Aufzahlung (Az) auf die Positionen KM Modulrohre für eine Steckverschraubung mit Innengewinde (Ig)


und Auszugsbarrieren. Nur für Aufputz-Einsatz geeignet,

z.B. KE KELIT Kelox-PROtec Steckverschraubung mit IG KMP455 oder Gleichwertiges.

62KC52B + Az KMP Steckverschraubung Ig 16



62KC52D + Az KMP Steckverschraubung Ig 20



Suchtext:

KMP455

62KC52E + Az KMP Steckverschraubung Ig 25




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 174



Suchtext:

KMP455

62KC52F + Az KMP Steckverschraubung Ig 32



Suchtext:

62KC53 +

KMP455


(Pressübergang Ig), aus Messing porenfrei metallisiert, einschl. Stützhülsen mit O-Ringen und


z.B. KE KELIT KELOX-Pressübergang mit IG gerade KM/KMU457 oder Gleichwertiges.

62KC53B + Az KM Pressübergang Ig 16



62KC53D + Az KM Pressübergang Ig 20



62KC53E + Az KM Pressübergang Ig 25



62KC53F + Az KM Pressübergang Ig 32



62KC53G + Az KM Pressübergang Ig 40



62KC53H + Az KM Pressübergang Ig 50



62KC53I + Az KM Pressübergang Ig 63



62KC53J + Az KM Pressübergang Ig 75



62KC54 +


(Pressübergang Ig), aus Kunststoff PPSU, einschl. Stützhülsen mit O-Ringen und


z.B. KE KELIT Kelox-WINDOX-U Pressübergang mit IG gerade KWU457 oder Gleichwertiges.

62KC54B + Az KWU Pressübergang Ig 16



62KC54D + Az KWU Pressübergang Ig 20



62KC54E + Az KWU Pressübergang Ig 25



62KC54F + Az KWU Pressübergang Ig 32



62KC54G + Az KWU Pressübergang Ig 40




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 175



62KC55 +

Aufzahlung (Az) auf die Positionen KM Modulrohre für einen Steckübergang mit Innengewinde

(Steckübergang Ig), aus Messing porenfrei metallisiert, einschl. Stützhülsen mit O-Ringen und

Auszugsbarrieren, ohne Unterschied des Anschlussgewindes,

z.B. KE KELIT Kelox-PROtec Steckübergang mit IG gerade KMP457 oder Gleichwertiges.

62KC55B + Az KMP Steckübergang Ig 16



62KC55D + Az KMP Steckübergang Ig 20



62KC55E + Az KMP Steckübergang Ig 25



Suchtext:

KMP457

62KC55F + Az KMP Steckübergang Ig 32



Suchtext:

62KC56 +

KMP457


Außengewinde, geeignet zum Eindichten (mit Hanf), aus Messing porenfrei metallisiert, einschl.

Stützhülsen mit O-Ringen und Edelstahl-Presshülse. Ohne Unterschied des Anschlussgewindes,

z.B. KE KELIT KELOX-Pressübergangswinkel mit AG 90° KM/KMU460 oder Gleichwertiges.

62KC56B + Az KM Pressübergangswinkel 90 Ag 16



62KC56D + Az KM Pressübergangswinkel 90 Ag 20



62KC56E + Az KM Pressübergangswinkel 90 Ag 25



62KC56F + Az KM Pressübergangswinkel 90 Ag 32



62KC57 +


Außengewinde, aus Kunststoff PPSU, einschl. Stützhülsen mit O-Ringen und Edelstahl-Presshülse.


z.B. KE KELIT Kelox-WINDOX-U Pressübergangswinkel mit AG 90° KWU460 oder Gleichwertiges.

62KC57B + Az KWU Pressübergangswinkel 90 Ag 16



62KC57D + Az KWU Pressübergangswinkel 90 Ag 20



62KC57E + Az KWU Pressübergangswinkel 90 Ag 25



62KC57F + Az KWU Pressübergangswinkel 90 Ag 32




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 176



62KC58 +


Außengewinde, aus Messing porenfrei metallisiert, einschl. Stützhülsen mit O-Ringen und


z.B. KE KELIT Kelox-PROtec Steckübergangswinkel mit AG 90° KMP460 oder Gleichwertiges.

62KC58B + Az KMP Steckübergangswinkel 90 Ag 16



62KC58D + Az KMP Steckübergangswinkel 90 Ag 20



62KC58E + Az KMP Steckübergangswinkel 90 Ag 25



Suchtext:

KMP450

62KC58F + Az KMP Steckübergangswinkel 90 Ag 32



Suchtext:

62KC59 +

KMP450




z.B. KE KELIT KELOX-Pressübergangswinkel mit IG 90° KM/KMU467 oder Gleichwertiges.

62KC59B + Az KM Pressübergangswinkel 90 Ig 16



62KC59D + Az KM Pressübergangswinkel 90 Ig 20



62KC59E + Az KM Pressübergangswinkel 90 Ig 25



62KC59F + Az KM Pressübergangswinkel 90 Ig 32



62KC60 +




z.B. KE KELIT Kelox-WINDOX-U Pressübergangswinkel mit IG 90° KWU467 oder Gleichwertiges.

62KC60B + Az KWU Pressübergangswinkel 90 Ig 16



62KC60D + Az KWU Pressübergangswinkel 90 Ig 20



62KC60E + Az KWU Pressübergangswinkel 90 Ig 25



62KC60F + Az KWU Pressübergangswinkel 90 Ig 32




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 177



62KC61 +




z.B. KE KELIT Kelox-PROtec Steckübergangswinkel mit IG 90° KMP467 oder Gleichwertiges.

62KC61B + Az KMP Steckübergangswinkel 90 Ig 16



62KC61D + Az KMP Steckübergangswinkel 90 Ig 20



62KC61E + Az KMP Steckübergangswinkel 90 Ig 25



Suchtext:

KMP467

62KC61F + Az KMP Steckübergangswinkel 90 Ig 32



Suchtext:

62KC63 +

KMP467

Aufzahlung (Az) auf die Positionen KM Modulrohre für ein Schrägsitzventil, Durchgangsform (DF) mit

schrägem Oberteil aus Messing (Ms), mit Entleerung (mE), beidseitig mit

Armaturen-Pressverschraubung, aus Messing porenfrei metallisiert, einschl. Stützhülsen mit O-Ringen

und Edelstahl-Presshülse,

z.B. KE KELIT Kelox-WINDOX-U Schrägsitzventil KWU452 oder Gleichwertiges.

62KC63B + Az KWU Schrägsitzventil DF Ms mE 16



62KC63D + Az KWU Schrägsitzventil DF Ms mE 20



62KC63E + Az KWU Schrägsitzventil DF Ms mE 25



62KC63F + Az KWU Schrägsitzventil DF Ms mE 32



62KC63G + Az KWU Schrägsitzventil DF Ms mE 40



62KC63H + Az KWU Schrägsitzventil DF Ms mE 50



62KC64 +

Aufzahlung (Az) auf die Positionen KM Modulrohre für eine Press-Armaturenanschluss-T-Stück, mit


Ohne Unterschied des Anschlussgewindes.

z.B. KE KELIT Kelox-WINDOX-U Press-Armaturenanschluss-T-Stück KWU475 oder Gleichwertiges.

62KC64B + Az KWU Press-Armat.Anschluss-T-Stück 16



Suchtext:

KWU475

62KC64D + Az KWU Press-Armat.Anschluss-T-Stück 20 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 178



62KC65 +


Aufzahlung (Az) auf die Positionen KM Modulrohre für eine

Press-Armaturenanschluss-Doppel-U-Wandscheibe, mit Innengewinde, aus Messing porenfrei

metallisiert, einschl. Stützhülsen mit O-Ringen und Edelstahl-Presshülse. Ohne Unterschied des

Anschlussgewindes

z.B. KE KELIT KELOX-Press-Armaturenanschluss-Doppel-U-Wandscheibe KMU477 oder


62KC65B + Az KM Press-Doppel-U-Wandscheibe 16



Suchtext:

KMU477

62KC65D + Az KM Press-Doppel-U-Wandscheibe 20



62KC66 +

Aufzahlung (Az) auf die Positionen KM Modulrohre für eine

Steck-Armaturenanschluss-Doppel-U-Wandscheibe, mit Innengewinde, aus Messing porenfrei

metallisiert, einschl. Stützhülsen mit O-Ringen und Auszugsbarrieren. Ohne Unterschied des

Anschlussgewindes.

z.B. KE KELIT Kelox-PROtec Steck-Doppel-U-Wandscheibe KMP477 oder Gleichwertiges.

62KC66B + Az KMP Steck-Doppel-U-Wandscheibe 16



Suchtext:

KMP477

62KC66D + Az KMP Steck-Doppel-U-Wandscheibe 20



62KC67 +

Aufzahlung (Az) auf die Positionen KM Modulrohre für eine Press-Armaturenanschluss-Wandscheibe,

mit Innengewinde, aus Messing porenfrei metallisiert, einschl. Stützhülsen mit O-Ringen und

Edelstahl-Presshülse. Ohne Unterschied des Anschlussgewindes

z.B. KE KELIT KELOX-Press-Armaturenanschluss-Wandscheibe KM/KMU480 oder Gleichwertiges.

62KC67B + Az KM Press-Armat.Anschluss-Wandscheibe 16



62KC67D + Az KM Press-Armat.Anschluss-Wandscheibe 20



62KC67E + Az KM Press-Armat.Anschluss-Wandscheibe 25 KEL

62KC68 +


Aufzahlung (Az) auf die Positionen KM Modulrohre für eine Press-Armaturenanschluss-Wandscheibe,

mit Innengewinde, aus Kunststoff PPSU, einschl. Stützhülsen mit O-Ringen und Edelstahl-Presshülse.

Ohne Unterschied des Anschlussgewindes. Schallschutzkappe zur Körperschall-Entkoppelung in

eigener Position (gilt nicht als Befestigung),

z.B. KE KELIT Kelox-WINDOX-U Press-Armaturenanschluss-Wandscheibe KWU480 oder


62KC68B + Az KWU Press-Armat.Anschluss-Wandscheibe 16



62KC68D + Az KWU Press-Armat.Anschluss-Wandscheibe 20




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 179



62KC68E + Az KWU Schallschutzkappe



62KC69 +

Aufzahlung (Az) auf die Positionen KM Modulrohre für eine Steck-Armaturenanschluss-Wandscheibe,

mit Innengewinde, aus Messing porenfrei metallisiert, einschl. Stützhülsen mit O-Ringen und

Auszugsbarrieren. Ohne Unterschied des Anschlussgewindes. Schallschutzkappe zur

Körperschall-Entkoppelung in eigener Position (gilt nicht als Befestigung),

z.B. KE KELIT Kelox-PROtec Steck-Wandscheibe KMP480 oder Gleichwertiges.

62KC69B + Az KMP Steck-Armat.Anschluss-Wandscheibe 16



62KC69D + Az KMP Steck-Armat.Anschluss-Wandscheibe 20



Suchtext:

KMP480

62KC69E + Az KMP Schallschutzkappe



62KC70 +

Aufzahlung (Az) auf die Positionen KWU Modulrohre für einen Press-Armaturenanschlusswinkel 90°, mit

Innengewinde, als Wanddurchführung mit schalldämmenden Dichtscheiben, für Trockenbauweise, aus

Kunststoff PPSU, einschl. Stützhülsen mit O-Ringen und Edelstahl-Presshülse,

z.B. KE KELIT Kelox-WINDOX-U Press-Wanddurchführung KWU483 oder Gleichwertiges.

62KC70B + Az KWU Press-Wanddurchführung16



62KC72 +

Verteilermodul 2-fach oder 3-fach, zum händischen Zusammenschrauben beliebiger Anzahl an

Verteilerabgängen, aus Kunststoff PPSU, Verteilerabgänge mit 3/4 AG. Im Einheitspreis sind

Verteilerhalter anteilig einkalkuliert. Anschlusszubehör in eigener Position (als Aufzahlung),

z.B. KE KELIT Kelox-WINDOX-U Verteiler KWU550 oder Gleichwertiges.

62KC72A + Verteilermodul KWU 2-fach



Suchtext:

KWU550

62KC72B + Verteilermodul KWU 3-fach KEL

Suchtext:

62KC73 +


KWU550

Aufzahlung (Az) auf die Positionen Verteilermodul KWU für Anschlusszubehör aus Kunststoff PPSU.

62KC73A + Az KWU Anschlussadapter 16 KEL Stk




Suchtext:

KWU552

62KC73B + Az KWU Anschlussadapter 20 KEL Stk




Suchtext:

KWU552

62KC73C + Az KWU Blindanschlussadapter KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 180



Suchtext:

Blindanschlussadapter 3/4 IG, z.B. KE KELIT Kelox-WINDOX-U Blindanschlussadapter KWU552 oder



KWU552

62KC73F + Az KWU Verteilerkappe KEL

Verteilerkappe als Endabschluss, z.B. KE KELIT Kelox-WINDOX-U Verteilerkappe KWU553 oder



Suchtext:

KWU553

62KC73G + Az KWU Verlängerungswinkel KEL Stk

Verlängerungswinkel als zusätzlicher Verteilerabgang (1-fach) mit Verteilerkappe als Endabschluss,

z.B. KE KELIT Kelox-WINDOX-U Verlängerungswinkel KWU554 oder Gleichwertiges.


Suchtext:

KWU554

62KC73H + Az KWU Verteiler-Übergang mit AG KEL

Verteiler-Übergang mit Außengewinde, zum Einschrauben in das Verteilermodul, z.B. KE KELIT

Kelox-WINDOX-U Verteiler-Übergang AG KWU556 oder Gleichwertiges.


Suchtext:

KWU556

62KC73I + Az KWU Verteiler-Übergang mit IG KEL

Verteiler-Übergang mit Innengewinde, zum Einschrauben in das Verteilermodul, z.B. KE KELIT

Kelox-WINDOX-U Verteiler-Übergang IG KWU557 oder Gleichwertiges.


Suchtext:

KWU557

62KC73J + Az KWU Verteiler-Pressübergang 20 KEL Stk




Suchtext:

KWU558

62KC73K + Az KWU Verteiler-Pressübergang 25 KEL Stk




Suchtext:

KWU558

62KC73L + Az KWU Verteiler-Pressübergang 32 KEL Stk




Suchtext:

62KC76 +

KWU558

Aufzahlung (Az) auf die Position KM Modulrohre für ein Anschlussset mit Wandscheiben mit

Innengewinde 1/2, Stopfen 1/2, Metallhalterung, Befestigungselementen zur Befestigung der

Wandauslässe im UP-Bereich und Schallschutzkappe.

Angegeben ist: Distanz der Anschlüsse in (mm),

z.B. KE KELIT KELOX Anschlussset KMU485 oder Gleichwertiges.

62KC76M + Az KM Einzel-Anschlussset 16 KEL


EH

Stk

Stk

Stk

Stk



Seite 181




62KC76N + Az KM Einzel-Anschlussset 20



62KC76O + Az KM Anschlussset 100mm 16



62KC76P + Az KM Anschlussset 150mm 16



62KC76Q + Az KM Anschlussset 100mm 20



62KC76R + Az KM Anschlussset 150mm 20



62KC77 +





z.B. KE KELIT Kelox-WINDOX-U Anschlussset KWU485 oder Gleichwertiges.

62KC77M + Az KWU Einzel-Anschlussset 16



62KC77N + Az KWU Einzel-Anschlussset 20



62KC77O + Az KWU Anschlussset 100mm 16



62KC77P + Az KWU Anschlussset 150mm 16



62KC77Q + Az KWU Anschlussset 100mm 20



62KC77R + Az KWU Anschlussset 150mm 20



62KC78 +

Aufzahlung (Az) auf die Position KM Modulrohre für ein Anschlussset mit Steck-Wandscheiben mit




z.B. KE KELIT Kelox-PROtec Anschlussset KMP485 oder Gleichwertiges.

62KC78M + Az KMP Einzel-Anschlussset 16



Suchtext:

KMP485

62KC78N + Az KMP Einzel-Anschlussset 20




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 182



62KC78O + Az KMP Anschlussset 100mm 16



62KC78P + Az KMP Anschlussset 150mm 16



62KC78Q + Az KMP Anschlussset 100mm 20



62KC78R + Az KMP Anschlussset 150mm 20



62KC79 +


Innengewinde 1/2, Stopfen 1/2, Sifonanschlussbogen d50, Metallhalterung, Befestigungselementen zur

Befestigung der Wandauslässe im UP-Bereich und Schallschutzkappe.


z.B. KE KELIT KELOX Anschlussset mit Sifonbogen KMU485 SB oder Gleichwertiges.

62KC79O + Az KM Anschlussset mit Bogen 100mm 16



62KC79P + Az KM Anschlussset mit Bogen 150mm 16



62KC79Q + Az KM Anschlussset mit Bogen 100mm 20



62KC79R + Az KM Anschlussset mit Bogen 150mm 20



62KC80 +





z.B. KE KELIT Kelox-WINDOX-U Anschlussset mit Sifonbogen KWU485 SB oder Gleichwertiges.

62KC80O + Az KWU Anschlussset mit Bogen 100mm 16



62KC80P + Az KWU Anschlussset mit Bogen 150mm 16



62KC80Q + Az KWU Anschlussset mit Bogen 100mm 20



62KC80R + Az KWU Anschlussset mit Bogen 150mm 20 KEL

62KC81 +


Aufzahlung (Az) auf die Position KM Modulrohre für ein Anschlussset mit Steck-Wandscheiben mit




z.B. KE KELIT Kelox-PROtec Anschlussset mit Sifonbogen KMP485 SB oder Gleichwertiges.


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 183



62KC81O + Az KMP Anschlussset mit Bogen 100mm 16



62KC81P + Az KMP Anschlussset mit Bogen 150mm 16



62KC81Q + Az KMP Anschlussset mit Bogen 100mm 20



62KC81R + Az KMP Anschlussset mit Bogen 150mm 20



62KD + Rohre aus Verbundwerkst. m.WD (KE KELIT)

Flexible Rohre aus Verbundwerkstoffen mit werkseitig aufgebrachter Wärmedämmung

1. Material:



wasserdampfdiffusionsdicht, entsprechend Klasse 2 und 5 lt. ÖNORM EN ISO 21003, geprüft, eigenund

fremdüberwacht lt. Norm und ÖVGW registriert.







Polyurethanschaumstoff nach EN 253, 95 Proz. geschlossenzellig, FCKW-frei, Lambda-Wert: 0,03

W/mK, Raumgewicht mindestens 60 Kg/m3, Isolierstärke lt. Norm.



1.3.1. KELOX CX:

mit Mantelrohr aus verzinktem Stahlblech 0,5 mm, innen spiralgefalzt für oberirdisch,

witterungsgeschützte Verlegung.

1.3.2. KELOX PE:



Im Stichwort wird das Rohrsystem mit einem Hinweis auf die Typenbezeichnung gekennzeichnet und

der Außendurchmesser x Wanddicke des Rohres in mm, /der Außendurchmesser des Mantelrohres in

mm /und der D-Wert in mK/W (z.B. 25x2,5/80/6,86) oder bei Fittings nur der Außendurchmesser des


angegeben.





Betriebstemperatur: bis 70°C/10 bar (kurzzeitig: max. 80°C/10 bar).




5. Verschraubungen, Pressverbindungen:



EH

Stk

Stk

Stk

Stk



Seite 184



62KD01 +

Vorzugsweise bei frei zugängigen Rohrverbindungen, 5-fach dichtende Schraubverbindung als dauerhaft

dichte Verbindung zu Systemteilen und Modulrohren, Mutter mit Innengewinde und Stützhülse,

einschließlich Klemmring, aus spannungsfrei geglühtem Messing (Ms 58), porenfrei metallisiert.


Vorzugsweise bei nicht zugängigen Rohrverbindungen, mehrfach dichtende Pressverbindung als

dauerhaft dichte Verbindung zu Modulrohren, spannungsfrei geglühtem Messing (Ms 58), porenfrei

metallisiert und mit Edelstahlpresshülse, für höchste Formstabilität nach der Verpressung. Presshülse

mit Sichtfenster als Einschubkontrolle.


Vorzugsweise bei nicht zugängigen Rohrverbindungen, Pressverbindung mit EPDM-O-Ring, Fitting aus

Polyphenylensulfon (z.B. WINDOX PPSU), halogenfrei, trinkwassergeeignet, sauerstoffdiffusionsdicht

und mit Presshülse aus Edelstahl, als dauerhaft dichtende Verbindung zu Modulrohren. Presshülse mit

















8. D-Wert:













Gerade Rohre aus Verbundwerkstoffen mit werkseitig aufgebrachter Wärmedämmung und

Spiro-Mantelrohr (RoWD). Die Wärmedämmung erreicht den je nach Rohraussendurchmesser in mK/W


z.B. KE KELIT KELOX-CX Rohr oder Gleichwertiges

62KD01D + KELOX CX RoWD 20x2,25/80/8,19



62KD01E + KELOX CX RoWD 25x2,5/80/6,86




EH

m

m



Seite 185



62KD01F + KELOX CX RoWD 32x3,0/80/5,40



62KD01G + KELOX CX RoWD 40x4,0/80/4,09



62KD01H + KELOX CX RoWD 50x4,5/100/4,10



62KD01I + KELOX CX RoWD 63x6,0/125/4,03



62KD01J + KELOX CX RoWD 75x7,5/160/4,58



62KD08 +


Wärmedämmung und Spiro-Mantelrohr (CX) für alle erforderlichen Form- und Verbindungsstücke und



62KD08D + Az KELOX CX Formst/Befest. alle Ltg. 20 KEL

62KD08E + Az KELOX CX Formst/Befest. alle Ltg. 25 KEL

62KD08F + Az KELOX CX Formst/Befest. alle Ltg. 32 KEL

62KD08G + Az KELOX CX Formst/Befest. alle Ltg. 40 KEL

62KD08H + Az KELOX CX Formst/Befest. alle Ltg. 50 KEL

62KD08I + Az KELOX CX Formst/Befest. alle Ltg. 63 KEL

62KD08J + Az KELOX CX Formst/Befest. alle Ltg. 75 KEL

62KD12 +




Kommentar:



62KD12B + Az CX RohrWD SP-Muffe 80



62KD12C + Az CX RohrWD SP-Muffe 100



62KD12D + Az CX RohrWD SP-Muffe 125



62KD12E + Az CX RohrWD SP-Muffe 160




EH

m

m

m

m

m

m

m

m

m

m

m

m

Stk

Stk

Stk

Stk



Seite 186



62KD21 +

Gerade Rohre aus Verbundwerkstoffen mit werkseitig aufgebrachter Wärmedämmung und PE-HD

Mantelrohr (RoWD), geeignet zur Erdverlegung. Die Wärmedämmung erreicht den je nach

Rohraussendurchmesser in mK/W angegebenen D-Wert,

z.B. KE KELIT KELOX-PE Rohr oder Gleichwertiges.

62KD21D + KELOX PE RoWD 20x2,25/90/8,58



62KD21E + KELOX PE RoWD 25x2,5/90/7,25



62KD21F + KELOX PE RoWD 32x3,0/90/5,79



62KD21G + KELOX PE RoWD 40x4,0/110/5,73



62KD21H + KELOX PE RoWD 50x4,5/110/4,41



62KD21I + KELOX PE RoWD 63x6,0/125/3,84



62KD21J + KELOX PE RoWD 75x7,5/160/4,40



62KD28 +


Wärmedämmung und PE-HD-Mantelrohr (PE) für alle erforderlichen Form- und Verbindungsstücke und



62KD28D + Az KELOX PE Formst/Befest. alle Ltg. 20 KEL

62KD28E + Az KELOX PE Formst/Befest. alle Ltg. 25 KEL

62KD28F + Az KELOX PE Formst/Befest. alle Ltg. 32 KEL

62KD28G + Az KELOX PE Formst/Befest. alle Ltg. 40 KEL

62KD28H + Az KELOX PE Formst/Befest. alle Ltg. 50 KEL

62KD28I + Az KELOX PE Formst/Befest. alle Ltg. 63 KEL

62KD28J + Az KELOX PE Formst/Befest. alle Ltg. 75 KEL

62KD42 +


Wärmedämmung und PE-HD-Mantelrohr (PE RohrWD) für eine Verbindungsmuffe (K2S-Muffe),


Kommentar:


62KD42B + Az PE RohrWD K2S-Muffe 90



62KD42C + Az PE RohrWD K2S-Muffe 110




EH

m

m

m

m

m

m

m

m

m

m

m

m

m

m

Stk

Stk



Seite 187



62KD42D + Az PE RohrWD K2S-Muffe 125



62KD42E + Az PE RohrWD K2S-Muffe 160



62KD43 +


Wärmedämmung und PE-HD-Mantelrohr (PE RohrWD) für einen Bogen, 90° oder 45°, Schenkellänge


Mantelrohr,

z.B. KE KELIT KELOX-PE Bogen 90° oder 45° oder Gleichwertiges.

62KD43D + Az KELOX PE RohrWD Bogen 20



62KD43E + Az KELOX PE RohrWD Bogen 25



62KD43F + Az KELOX PE RohrWD Bogen 32



62KD43G + Az KELOX PE RohrWD Bogen 40



62KD43H + Az KELOX PE RohrWD Bogen 50



62KD43I + Az KELOX PE RohrWD Bogen 63



62KD43J + Az KELOX PE RohrWD Bogen 75



62KD45 +


Wärmedämmung und PE-HD-Mantelrohr (PE RohrWD) für ein T-Stück, egal oder reduziert (T-Stück).


z.B. KE KELIT KELOX-PE T-Stück, egal oder reduziert oder Gleichwertiges.

62KD45D + Az KELOX PE RohrWD T-Stück 20



62KD45E + Az KELOX PE RohrWD T-Stück 25



62KD45F + Az KELOX PE RohrWD T-Stück 32



62KD45G + Az KELOX PE RohrWD T-Stück 40



62KD45H + Az KELOX PE RohrWD T-Stück 50




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 188



62KD45I + Az KELOX PE RohrWD T-Stück 63



62KD45J + Az KELOX PE RohrWD T-Stück 75



62KE + Wasserleitungsrohre aus PP-R (KE KELIT)


1.1 Mediumrohr:

PP-Random Copolymer (PP-R), entsprechend PP-Typ 3 lt. ÖNORM EN ISO 15874, geprüft, eigenund

fremdüberwacht lt. Norm und ÖVGW registriert, hygienisch einwandfrei, glatte Rohrinnenfläche, geringe

Wärmeleitfähigkeit, gesicherte Langzeitlebensdauer und geprüfte Hochschlagfestigkeit (High Impact

Tested = HIT). Farbe: azurblau mit 3 weißen Streifen.

1.2. Umhüllung:

elektronisch ortbar, aus vernetztem, geschlossenzelligem Polyethylen mit aufextrudierter,

zähelastischer Schutzfolie, werkseitig aufgebracht, geeignet für Wärme-, Kälte- und

Körperschalldämmung. Schalldämmung verstärkt durch ein Spezialprofil aus Noppen- und

Luftkammerelementen an der Schlauchinnenseite. Isolierungsenden und Stöße sind mit einem

geeigneten Klebeband verklebt.

Wärmeleitfähigkeit: 0,035 W/mK bei 40°C.

Die Dampfdiffusionswiderstandszahl für Kältedämmung ist größer 8000.

Brandverhalten: Baustoffklasse B1, schwerbrennbar

Körperschalldämmung: je nach Wandkonstruktion bis 30 dB(A).

Das Material ist FCKW-frei. Farbe: blau.


Im Stichwort wird das Rohrsystem mit HIT gekennzeichnet und der Außendurchmesser x Wanddicke

des Rohres (z.B. 40x6,7) oder bei Fittings der größte Außendurchmesser (z.B. 40).


PN20: 20°C/20 bar; 60°C/10 bar; 70°C/8 bar.






5.1. Polyfusionsschweißverfahren:

von PP-R-Rohren und werkstoffgleichen Fittings ohne Querschnittsverengung mit angeformten



von PP-R-Rohren mittels überschiebbarer Elektroschweißmuffe.

5.3. Metallübergänge:

Schweiß-Schraubübergang als Übergang von PP-R-Rohren zu Armaturen mit Schraubgewinde.









Das beschriebene Rohrsystem ist geeignet für Trinkwasser, um Spannungsrisskorrosion zu verhindern


EH

Stk

Stk



Seite 189



werden Metallübergänge aus entzinkungsbeständigem Messing (Ms 63), porenfrei metallisiert,

ausgeführt.


















Kommentar:




Außer dem Preis, dessen Marktgerechtheit geprüft wird, gelten für Kunststoffrohre folgende



a. erhöhte Kälteschlagfestigkeit, Verarbeitungstemperatur

b. Materialgleichheit Rohre - Formstücke

c. Ortbarkeit im Unterputz-Bereich



a. entzinkungsbeständiges Messing für Übergangsteile

b. chemische Vernickelung bei wichtigen Übergangsteilen


a. homogen verschweißbar, ohne Zusatzwerkstoff

b. materialgleiche, systemeigene Elektro-Schweißmuffe







b. ÖVGW- bzw. ÖNORM-geprüft, Gewährleistungsvertrag mit Bundesinnung




Die Bewertung der Kunststoffrohre stellt dabei nur eine Teil-Qualitätsbewertung dar. Im Hinblick auf

die Gesamtbewertung erfolgt eine Zusammensetzung nach nachstehender Tabelle:

Teilbereich Kunststoffrohre: %



EH



Seite 190





Gesamt: 100%

Gerade Wasserrohre aus Polypropylen-Copolymerisat.


z.B. KE KELIT HIT K00 oder Gleichwertiges.

62KE01B + HIT Wasserrohr PN20 20x3,4



62KE01C + HIT Wasserrohr PN20 25x4,2



62KE01D + HIT Wasserrohr PN20 32x5,4



62KE01E + HIT Wasserrohr PN20 40x6,7



62KE01F + HIT Wasserrohr PN20 50x8,3



62KE01G + HIT Wasserrohr PN20 63x10,5



62KE01H + HIT Wasserrohr PN20 75x12,5



62KE01I + HIT Wasserrohr PN20 90x15,0



62KE01J + HIT Wasserrohr PN20 110x18,3




Gerade Wasserrohre aus Polypropylen-Copolymerisat.


z. B. KELIT HIT-Rohr PN16 K08 oder Gleichwertiges.

62KE02B + HIT Wasserrohr PN16 20x2,8



62KE02C + HIT Wasserrohr PN16 25x3,5



62KE02D + HIT Wasserrohr PN16 32x4,4



62KE02E + HIT Wasserrohr PN16 40x5,5



62KE02F + HIT Wasserrohr PN16 50x6,9




EH

m

m

m

m

m

m

m

m

m

m

m

m

m

m



Seite 191



62KE02G + HIT Wasserrohr PN16 63x8,6



62KE02H + HIT Wasserrohr PN16 75x10,3



62KE02I + HIT Wasserrohr PN16 90x12,3



62KE02J + HIT Wasserrohr PN16 110x15,1




Gerade Wasserrohre aus Polypropylen-Copolymerisat mit einem an der Außenwand des

wandstärkereduzierten Mediumrohres aufgebrachten, perforierten Alumantel (m.Alu-Verbund), zur

Reduzierung der Längsdehnung und zur Erhöhung der Stabilität,

z.B. KE KELIT HIT Alu-Verbundrohr K06 oder Gleichwertiges.

62KE04B + HIT Wasserrohr m.Alu-Verbund 20x2,8



62KE04C + HIT Wasserrohr m.Alu-Verbund 25x3,5



62KE04D + HIT Wasserrohr m.Alu-Verbund 32x4,4



62KE04E + HIT Wasserrohr m.Alu-Verbund 40x5,5



62KE04F + HIT Wasserrohr m.Alu-Verbund 50x6,9



62KE04G + HIT Wasserrohr m.Alu-Verbund 63x8,6



62KE04H + HIT Wasserrohr m.Alu-Verbund 75x10,3



62KE04I + HIT Wasserrohr m.Alu-Verbund 90x12,3




Gerade Wasserrohre aus Polypropylen-Copolymerisat mit werkseitig aufgebrachter, elektronisch

ortbarer Umhüllung aus Wärmedämmstoff zur leichteren Ortung von unter Putz verlegten

Rohren.(m.ortb.WD).


Mindestdämmstoffdicke: 4 mm (4mm) stark,

z.B. KE KELIT HIT-LX SENSO-Rohr K00-LX4 oder Gleichwertiges.

62KE07B + HIT Wasserrohr m.ortb.WD 4mm PN20 20x3,4



62KE07C + HIT Wasserrohr m.ortb.WD 4mm PN20 25x4,2




EH

m

m

m

m

m

m

m

m

m

m

m

m

m

m



Seite 192



62KE07D + HIT Wasserrohr m.ortb.WD 4mm PN20 32x5,4





























62KE09C + HIT Wasserrohr m.ortb.WD 9mm PN20 25x4,2 KEL



























EH

m

m

m

m

m

m

m

m

m

m



Seite 193































Flexible Wasserrohre aus Polypropylen-Copolymerisat als Rollenware (Roll.), mit werkseitig

aufgebrachter, elektronisch ortbarer Umhüllung aus 4 mm starkem Wärmedämmstoff (m.ortb.WD4).


z.B. KE-KELIT HIT-LX SENSO-Rohr PN16 K07-LX4 oder Gleichwertiges.

62KE13B + HIT Wasserrohr Roll.m.ortb.WD4 PN16 20x2,8




Flexible Wasserrohre aus Polypropylen-Copolymerisat als Rollenware, mit werkseitig aufgebrachter

Umhüllung aus gewelltem, wasserundurchlässigem Überschubrohr aus PE-HD.


z.B. KE-KELIT HIT Pro-Rohr PN16 K09 oder Gleichwertiges.

62KE14B + HIT Wasserrohr gewellt PE-HD PN16 20x2,8




Aufzahlung (Az) auf die Positionen HIT gerade Wasserrohre mit oder ohne werkseitig aufgebrachter

Wärmedämmung für alle erforderlichen Form- und Verbindungsstücke mit oder ohne Metalleinlagen und

das Befestigungsmaterial (Formst/Befest.) für Anschlussleitungen.

62KE15B + Az HIT Formst/Befest. Anschlussleitungen 20 KEL

62KE15C + Az HIT Formst/Befest. Anschlussleitungen 25 KEL

62KE15D + Az HIT Formst/Befest. Anschlussleitungen 32 KEL



Wärmedämmung für alle erforderlichen Form- und Verbindungsstücke mit oder ohne Metalleinlagen und

das Befestigungsmaterial (Formst/Befest.) für alle Leitungsarten.


EH

m

m

m

m

m

m

m

m

m

m

m



Seite 194



62KE16B + Az HIT Formst/Befest. alle Leitungen 20 KEL

62KE16C + Az HIT Formst/Befest. alle Leitungen 25 KEL

62KE16D + Az HIT Formst/Befest. alle Leitungen 32 KEL

62KE16E + Az HIT Formst/Befest. alle Leitungen 40 KEL

62KE16F + Az HIT Formst/Befest. alle Leitungen 50 KEL

62KE16G + Az HIT Formst/Befest. alle Leitungen 63 KEL

62KE16H + Az HIT Formst/Befest. alle Leitungen 75 KEL

62KE16I + Az HIT Formst/Befest. alle Leitungen 90 KEL

62KE16J + Az HIT Formst/Befest. alle Leitungen 110 KEL



Wärmedämmung für alle erforderlichen Kunststoff-Form- und Verbindungsstücke und das

Befestigungsmaterial (Kunst.Formst/Bef.) für alle Leitungsarten. Metallübergangsstücke in eigenen

Positionen.

62KE17B + Az HIT Kunst.Formst/Bef. alle Leitungen 20 KEL

62KE17C + Az HIT Kunst.Formst/Bef. alle Leitungen 25 KEL

62KE17D + Az HIT Kunst.Formst/Bef. alle Leitungen 32 KEL

62KE17E + Az HIT Kunst.Formst/Bef. alle Leitungen 40 KEL

62KE17F + Az HIT Kunst.Formst/Bef. alle Leitungen 50 KEL

62KE17G + Az HIT Kunst.Formst/Bef. alle Leitungen 63 KEL

62KE17H + Az HIT Kunst.Formst/Bef. alle Leitungen 75 KEL

62KE17I + Az HIT Kunst.Formst/Bef. alle Leitungen 90 KEL

62KE17J + Az HIT Kunst.Formst/Bef. alle Leitungen 110 KEL


Aufzahlung (Az) auf die Positionen HIT gerade Wasserrohre für eine Befestigung mit selbstklemmenden



62KE18B + Az HIT Tragschale 20



62KE18C + Az HIT Tragschale 25



62KE18D + Az HIT Tragschale 32



62KE18E + Az HIT Tragschale 40



62KE18F + Az HIT Tragschale 50




EH

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m



Seite 195



62KE18G + Az HIT Tragschale 63



62KE18H + Az HIT Tragschale 75



62KE18I + Az HIT Tragschale 90



62KE18J + Az HIT Tragschale 110




Aufzahlung (Az) auf die Positionen HIT gerade Wasserrohre für eine Muffe für Muffenschweißung (MS),

z.B. KE KELIT HIT Muffe K10 oder Gleichwertiges.

62KE19B + Az HIT Muffe MS 20



62KE19C + Az HIT Muffe MS 25



62KE19D + Az HIT Muffe MS 32



62KE19E + Az HIT Muffe MS 40



62KE19F + Az HIT Muffe MS 50



62KE19G + Az HIT Muffe MS 63



62KE19H + Az HIT Muffe MS 75



62KE19I + Az HIT Muffe MS 90



62KE19J + Az HIT Muffe MS 110




Aufzahlung (Az) auf die Positionen HIT gerade Wasserrohre mit Wärmedämmung (WD) für eine Muffe

mit werkseitig aufgebrachter, elektronisch ortbarer Umhüllung aus 4 mm starkem Wärmedämmstoff, für


z.B. KE-KELIT HIT-LX SENSO Muffe K10-LX4 oder Gleichwertiges.

62KE20B + Az HIT mit WD Muffe MS 20



62KE20C + Az HIT mit WD Muffe MS 25




EH

m

m

m

m

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 196



62KE20D + Az HIT mit WD Muffe MS 32




Aufzahlung (Az) auf die Positionen HIT gerade Wasserrohre für einen Winkel, ohne Unterschied der


z.B. KELIT HIT Winkel 90/45° K20/K70 und K26/K27 oder Gleichwertiges.

62KE21B + Az HIT Winkel MS 20



62KE21C + Az HIT Winkel MS 25



62KE21D + Az HIT Winkel MS 32



62KE21E + Az HIT Winkel MS 40



62KE21F + Az HIT Winkel MS 50



62KE21G + Az HIT Winkel MS 63



62KE21H + Az HIT Winkel MS 75



62KE21I + Az HIT Winkel MS 90



62KE21J + Az HIT Winkel MS 110




Aufzahlung (Az) auf die Positionen HIT gerade Wasserrohre mit Wärmedämmung (WD) für einen Winkel

mit werkseitig aufgebrachter, elektronisch ortbarerUmhüllung aus 4 mm starkem Wärmedämmstoff,

ohne Unterschied der Richtungsänderung, für Muffenschweißung geeignet (MS).

Angegeben ist: der Außendurchmesser des Mediumrohres,

z.B. KE-KELIT HIT-LX SENSO Winkel 90/45 K20-LX4 und K70-LX4 oder Gleichwertiges.

62KE22B + Az HIT mit WD Winkel MS 20



62KE22C + Az HIT mit WD Winkel MS 25



62KE22D + Az HIT mit WD Winkel MS 32




Aufzahlung (Az) auf die Positionen HIT gerade Wasserrohre für ein T-Stück egal oder reduziert, ohne


z.B. KE KELIT HIT T-Stück egal K30, reduziert K35 und im Durchgang reduziert K36 oder



EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 197



62KE24B + Az HIT T-Stück MS 20



62KE24C + Az HIT T-Stück MS 25



62KE24D + Az HIT T-Stück MS 32



62KE24E + Az HIT T-Stück MS 40



62KE24F + Az HIT T-Stück MS 50



62KE24G + Az HIT T-Stück MS 63



62KE24H + Az HIT T-Stück MS 75



62KE24I + Az HIT T-Stück MS 90



62KE24J + Az HIT T-Stück MS 110




Aufzahlung (Az) auf die Positionen HIT gerade Wasserrohre mit Wärmedämmung (WD) für ein T-Stück

egal, oder reduziert mit werkseitig aufgebrachter, elektronisch ortbarer Umhüllung aus 4 mm starkem

Wärmedämmstoff, ohne Unterschied des reduzierten Durchmessers, für Muffenschweißung geeignet

(MS),

z.B. KE-KELIT HIT-LX SENSO T-Stück K30-LX4 K35-LX4 und K36-LX4 oder Gleichwertiges.

62KE25B + Az HIT mit WD T-Stück MS 20



62KE25C + Az HIT mit WD T-Stück MS 25



62KE25D + Az HIT mit WD T-Stück MS 32




Aufzahlung (Az) auf die Positionen HIT gerade Wasserrohre für ein Verteiler T-Stück zum direkten

Verschweißen ohne zusätzliche Formstücke, im Abgang reduziert, für Muffenschweißung geeignet

(MS),

z.B. KE KELIT HIT Verteiler-T-Stück K38 oder Gleichwertiges.

62KE26C + Az HIT Verteiler-T-Stück MS 25




Aufzahlung (Az) auf die Positionen HIT gerade Wasserrohre für eine Reduktion, ohne Unterschied des


z.B. KELIT HIT Reduktion i-a K40/41 oder Gleichwertiges.


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 198



62KE27C + Az HIT Reduktion MS 25



62KE27D + Az HIT Reduktion MS 32



62KE27E + Az HIT Reduktion MS 40



62KE27F + Az HIT Reduktion MS 50



62KE27G + Az HIT Reduktion MS 63



62KE27H + Az HIT Reduktion MS 75



62KE27I + Az HIT Reduktion MS 90



62KE27J + Az HIT Reduktion MS 110




Aufzahlung (Az) auf die Positionen HIT gerade Wasserrohre für ein Sattelstück, Abgang d20 oder d25 für

Muffenschweißung geeignet (MS).

62KE28E + Az HIT Sattelstück MS 40-63



z.B. KELIT HIT Sattelstück K47 oder Gleichwertiges.


62KE28F + Az HIT Sattelstück MS 75-110




z.B. KELIT HIT Sattelstück K47 oder Gleichwertiges.


Aufzahlung (Az) auf die Positionen HIT gerade Wasserrohre für eine Verschlusskappe, für


z.B. KE KELIT HIT Verschlusskappe K60 oder Gleichwertiges.

62KE29B + Az HIT Verschlusskappe MS 20



62KE29C + Az HIT Verschlusskappe MS 25



62KE29D + Az HIT Verschlusskappe MS 32



62KE29E + Az HIT Verschlusskappe MS 40




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 199



62KE29F + Az HIT Verschlusskappe MS 50



62KE29G + Az HIT Verschlusskappe MS 63



62KE29H + Az HIT Verschlusskappe MS 75



62KE29I + Az HIT Verschlusskappe MS 90



62KE29J + Az HIT Verschlusskappe MS 110



62KE29M + Az HIT Schweißstopfen MS 25

z.B. KE KELIT HIT Schweißstopfen K61 oder Gleichwertiges.




Aufzahlung (Az) auf die Positionen HIT gerade Wasserrohre für einen Ausweichbogen, mit Rohrmaß für


z.B. KE KELIT HIT Ausweichbogen K90 oder Gleichwertiges.

62KE30B + Az HIT Ausweichbogen MS 20



62KE30C + Az HIT Ausweichbogen MS 25



62KE30D + Az HIT Ausweichbogen MS 32




Aufzahlung (Az) auf die Positionen HIT gerade Wasserrohre mit Wärmedämmung (WD) für einen

Ausweichbogen mit werkseitig aufgebrachter, elektronisch ortbarer Umhüllung aus 4 mm starkem

Wärmedämmstoff,

z.B. KE-KELIT HIT-LX SENSO Ausweichbogen K90-LX4 oder Gleichwertiges.

62KE31B + Az HIT mit WD Ausweichbogen d20



62KE31C + Az HIT mit WD Ausweichbogen d25



62KE31D + Az HIT mit WD Ausweichbogen d32




Aufzahlung (Az) auf die Positionen HIT gerade Wasserrohre für einen Wandscheibenwinkel 90° mit

Innengewinde (Ig), ohne Unterschied der Gewindedimension, für Muffenschweißung geeignet (MS).

Schallschutzkappe zur Körperschall-Entkoppelung in eigener Position (gilt nicht als Befestigung),

z.B. KE KELIT HIT 90° Wandscheibenwinkel K83 Typ I oder II oder Gleichwertiges.

62KE32B + Az HIT Wandscheibe Ig MS 20




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 200



62KE32C + Az HIT Wandscheibe Ig MS 25



62KE32E + Az HIT Schallschutzkappe




Aufzahlung(Az) auf die Position HIT gerade Wasserrohre für einen Wandscheibenwinkel 90° mit


Achtkantausführung zur Verdrehsicherung bei Trockenbauweise inkl. Dichtungen und Kontramuttern

M28, für Muffenschweißung geeignet (MS),

z.B. KE KELIT HIT 90° Hohlwandanschluss-Winkel K83 HA oder Gleichwertiges.

62KE33B + Az HIT Wandscheibenwinkel Ig 50mm MS 20




Aufzahlung(Az) auf die Position HIT gerade Wasserrohre für einen Wandscheibenwinkel 90° mit

Innengewinde (Ig) und metallseitiger Verlängerung 15 mm lang (15mm), mit Außengewinde M28 für

UP-Spülkastenanschluss, inkl. Dichtung und Kontramutter M28, für Muffenschweißung geeignet (MS),

z.B. KE KELIT HIT 90° Spülkastenanschluss-Winkel K83 SP oder Gleichwertiges.

62KE35B + Az HIT Wandscheibenwinkel Ig 15mm MS 20




Aufzahlung(Az) auf die Position HIT gerade Wasserrohre für ein Anschlussset mit Wandscheiben mit




z. B. KE KELIT HIT K85 SB Anschlussset MIT Sifonbogen oder Gleichwertiges.

62KE38O + Az HIT Anschlussset mit Bogen 100mm 20



62KE38P + Az HIT Anschlussset mit Bogen 150mm 20




Aufzahlung(Az) auf die Position HIT gerade Wasserrohre für ein Anschlussset mit Wandscheiben mit

Innengewinde 1/2, Stopfen 1/2, Metallhalterung und Befestigungselementen zur Befestigung der



z. B. KE KELIT HIT K85 Anschlussset oder Gleichwertiges.

62KE40N + Az HIT Einzel-Anschlussset 20



62KE40O + Az HIT Anschlussset 100mm 20



62KE40P + Az HIT Anschlussset 150mm 20



62KE40Q + Az HIT Anschlussset 100mm 25



62KE40R + Az HIT Anschlussset 150mm 25




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 201



62KE41 + Az HIT Armaturen-Fixierplatte KEL Stk

Aufzahlung(Az) auf die Position HIT gerade Wasserrohre für eine Hohlwand Armaturen-Fixierplatte mit 3

Stichmaßen, verdrehsicher durch 8-Kant-Bohrungen und schallentkoppelt, geeignet zur

Trockenbaumontage,

z. B. KE KELIT HIT K86 HA Armaturen-Fixierplatte oder Gleichwertiges.



Aufzahlung (Az) auf die Positionen HIT gerade Wasserrohre für einen Übergang mit Außengewinde (Ag),



z.B. KE KELIT HIT Übergang AG K11 oder Gleichwertiges.

62KE44B + Az HIT Übergang Ag MS 20



62KE44C + Az HIT Übergang Ag MS 25



62KE44D + Az HIT Übergang Ag MS 32



62KE44E + Az HIT Übergang Ag MS 40



62KE44F + Az HIT Übergang Ag MS 50



62KE44G + Az HIT Übergang Ag MS 63



62KE44H + Az HIT Übergang Ag MS 75




Aufzahlung (Az) auf die Positionen HIT gerade Wasserrohre für einen Übergang mit Innengewinde (Ig),



z.B. KE KELIT HIT Übergang IG K13 oder Gleichwertiges.

62KE46B + Az HIT Übergang Ig MS 20



62KE46C + Az HIT Übergang Ig MS 25



62KE46D + Az HIT Übergang Ig MS 32



62KE46E + Az HIT Übergang Ig MS 40



62KE46F + Az HIT Übergang Ig MS 50



62KE46G + Az HIT Übergang Ig MS 63 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 202




62KE46H + Az HIT Übergang Ig MS 75




Aufzahlung (Az) auf die Positionen HIT gerade Wasserrohre für ein Sattelstück, Abgang 1/2.

62KE47E + Az HIT Sattelstück Ig 40-63



z.B. KELIT HIT Sattelstück mit IG K43 oder Gleichwertiges.


62KE47F + Az HIT Sattelstück Ig 75-110




z.B. KELIT HIT Sattelstück mit IG K43 oder Gleichwertiges.


Aufzahlung (Az) auf die Positionen HIT gerade Wasserrohre für einen Übergangswinkel 90° mit



z.B. KE KELIT HIT 90° Übergangswinkel AG K21 oder Gleichwertiges.

62KE48B + Az HIT Übgangswinkel Ag MS 20



62KE48C + Az HIT Übgangswinkel Ag MS 25



62KE48D + Az HIT Übgangswinkel Ag MS 32




Aufzahlung (Az) auf die Positionen HIT gerade Wasserrohre für einen Übergangswinkel 90° mit



z.B. KE KELIT HIT 90° Übergangswinkel IG K23 und K24 oder Gleichwertiges.

62KE50B + Az HIT Übgangswinkel Ig MS 20



62KE50C + Az HIT Übgangswinkel Ig MS 25



62KE50D + Az HIT Übgangswinkel Ig MS 32




Aufzahlung (Az) auf die Positionen HIT gerade Wasserrohre für ein T-Stück mit Außengewinde (Ag) im



z.B. KE KELIT HIT T-Stück Abgang AG K31 oder Gleichwertiges.

62KE54B + Az HIT T-Stück Ag MS 20



62KE54C + Az HIT T-Stück Ag MS 25 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 203




62KE54D + Az HIT T-Stück Ag MS 32




Aufzahlung (Az) auf die Positionen HIT gerade Wasserrohre für ein T-Stück mit Innengewinde (Ig) im



z.B. KE KELIT HIT T-Stück Abgang IG K33/33HA oder Gleichwertiges.

62KE56B + Az HIT T-Stück Ig MS 20



62KE56C + Az HIT T-Stück Ig MS 25



62KE56D + Az HIT T-Stück Ig MS 32




Aufzahlung (Az) auf die Positionen HIT gerade Wasserrohre für eine Verschraubung mit Außengewinde


z.B. KE KELIT HIT Holländer KU-AG K55 oder Gleichwertiges.

62KE58B + Az HIT Verschraubung Ag MS 20



62KE58C + Az HIT Verschraubung Ag MS 25



62KE58D + Az HIT Verschraubung Ag MS 32



62KE58E + Az HIT Verschraubung Ag MS 40



62KE58F + Az HIT Verschraubung Ag MS 50



62KE58G + Az HIT Verschraubung Ag MS 63



62KE58H + Az HIT Verschraubung Ag MS 75



62KE58I + Az HIT Verschraubung Ag MS 90




Aufzahlung (Az) auf die Positionen HIT gerade Wasserrohre für eine Verschraubung, beidseitig mit


z.B. KE KELIT HIT Holländer KU-KU K56 oder Gleichwertiges.

62KE60B + Az HIT Verschraubung MS 20




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 204



62KE60C + Az HIT Verschraubung MS 25



62KE60D + Az HIT Verschraubung MS 32



62KE60E + Az HIT Verschraubung MS 40



62KE60F + Az HIT Verschraubung MS 50



62KE60G + Az HIT Verschraubung MS 63



62KE60H + Az HIT Verschraubung MS 75



62KE60I + Az HIT Verschraubung MS 90




Aufzahlung (Az) auf die Positionen HIT gerade Wasserrohre für eine



z.B. KE KELIT HIT Armaturenanschluss-Verschraubung K57 oder Gleichwertiges.

62KE62B + Az HIT Armaturenanschluss-Verschr. Ig MS 20



62KE62C + Az HIT Armaturenanschluss-Verschr. Ig MS 25



62KE62D + Az HIT Armaturenanschluss-Verschr. Ig MS 32



62KE62E + Az HIT Armaturenanschluss-Verschr. Ig MS 40



62KE62F + Az HIT Armaturenanschluss-Verschr. Ig MS 50



62KE62G + Az HIT Armaturenanschluss-Verschr. Ig MS 63



62KE62H + Az HIT Armaturenanschluss-Verschr. Ig MS 75



62KE62I + Az HIT Armaturenanschluss-Verschr. Ig MS 90




Aufzahlung (Az) auf die Positionen HIT gerade Wasserrohre für ein Kunststoff-Absperrventil, geeignet

zum Einbau in das Rohrsystem, für Muffenschweißung geeignet (MS). Mit Oberteil, verchromter

Verschlusskappe und Rosette.


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 205



Angegeben ist: der Außendurchmesser des Rohres und die Nennweite in Zoll,

z.B. KE KELIT HIT Absperrventil komplett mit Oberteil K50 oder Gleichwertiges.

62KE65B + Az HIT Absperrventil MS 20 1/2



62KE65C + Az HIT Absperrventil MS 25 3/4




Aufzahlung (Az) auf die Positionen HIT gerade Wasserrohre für ein Unterputzteil eines Absperrventiles,

geeignet zum Einbau in das Rohrsystem und zum Einbau von Oberteilen verschiedener Hersteller, inkl.

Baustopfen, für Muffenschweißung geeignet (MS).


z.B. KE KELIT HIT Arbeitsventil K50 A oder Gleichwertiges.

62KE70B + Az HIT Absperrventil UP MS 20 1/2



62KE70C + Az HIT Absperrventil UP MS 25 3/4




Aufzahlung (Az) auf die Positionen HIT gerade Wasserrohre für ein Unterputzteil eines Absperrventiles,

mit Kunststoffsitz, geeignet zum Einbau in das Rohrsystem, inkl. Baustopfen, für Muffenschweißung

geeignet (MS).


z.B. KE KELIT HIT Arbeitsventil K50 P oder Gleichwertiges.

62KE71D + Az HIT Absperrventil UP MS 32 3/4




Aufzahlung (Az) auf die Positionen HIT gerade Wasserrohre für ein Schrägsitzventil, Durchgangsform

(DF) mit schrägem Oberteil aus Messing (Ms), mit Entleerung (mE), mit zwei

Armaturen-Anschlussverschraubungen, beidseitig mit Rohrmaß für Muffenschweißung (MS) geeignet,

z.B. KE KELIT HIT Schrägsitzventil K52 oder Gleichwertiges.

62KE73B + Az HIT Schrägsitzventil DF Ms mE MS 20



62KE73C + Az HIT Schrägsitzventil DF Ms mE MS 25



62KE73D + Az HIT Schrägsitzventil DF Ms mE MS 32



62KE73E + Az HIT Schrägsitzventil DF Ms mE MS 40



62KE73F + Az HIT Schrägsitzventil DF Ms mE MS 50



62KE73G + Az HIT Schrägsitzventil DF Ms mE MS 63




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 206




Aufzahlung (Az) auf die Positionen HIT gerade Wasserrohre, für eine Elektro-Schweißmuffe (E-Muffe),

für Elektroschweißung geeignet (ES),

z.B. KE KELIT HIT E-Schweißmuffe K17 oder Gleichwertiges.

62KE75B + Az HIT E-Muffe ES 20



62KE75C + Az HIT E-Muffe ES 25



62KE75D + Az HIT E-Muffe ES 32



62KE75E + Az HIT E-Muffe ES 40



62KE75F + Az HIT E-Muffe ES 50



62KE75G + Az HIT E-Muffe ES 63



62KE75H + Az HIT E-Muffe ES 75



62KE75I + Az HIT E-Muffe ES 90



62KE75J + Az HIT E-Muffe ES 110




Aufzahlung (Az) auf die Positionen HIT gerade Wasserrohre für eine Bundbuchse, für Muffenschweißung


z.B. KE KELIT HIT Bundbuchse K18 oder Gleichwertiges.

62KE81B + Az HIT Bundbuchse MS 20



62KE81C + Az HIT Bundbuchse MS 25



62KE81D + Az HIT Bundbuchse MS 32



62KE81E + Az HIT Bundbuchse MS 40



62KE81F + Az HIT Bundbuchse MS 50



62KE81G + Az HIT Bundbuchse MS 63




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 207



62KE81H + Az HIT Bundbuchse MS 75



62KE81I + Az HIT Bundbuchse MS 90



62KE81J + Az HIT Bundbuchse MS 110




Aufzahlung (Az) auf die Positionen HIT gerade Wasserrohre für einen Losflansch (PN16), inkl. Dichtsatz



62KE82B + Az HIT Losflansch PN16 20



62KE82C + Az HIT Losflansch PN16 25



62KE82D + Az HIT Losflansch PN16 32



62KE82E + Az HIT Losflansch PN16 40



62KE82F + Az HIT Losflansch PN16 50



62KE82G + Az HIT Losflansch PN16 63



62KE82H + Az HIT Losflansch PN16 75



62KE82I + Az HIT Losflansch PN16 90



62KE82J + Az HIT Losflansch PN16 110




Aufzahlung (Az) auf die Positionen HIT gerade Wasserrohre für ein Hohlwandanschlussstück einschl. 2

Kontramuttern und Dichtringe, 50 mm lang, mit Außengewinde M28 in Achtkantausführung zur

Verdrehsicherung bei Trockenbauweise.

Anschluss: Außengewinde 1/2 (DN15).

Angegeben ist: die Anschlussnennweite DN,

z.B. KE KELIT Hohlwandanschlussstück K84 oder Gleichwertiges.

62KE84B + Az HIT Hohlwandanschlussstück DN15




Aufzahlung (Az) auf die Positionen HIT gerade Wasserrohre für eine Lochblechschiene, Stahlblech

verzinkt, inkl. Kunststoffdübel, zum Befestigen der Wandscheiben. Abgerechnet je Wandscheibe,



EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 208



62KE86A + Az HIT Lochblechschiene mit Dübel




Aufzahlung(Az) auf die Position HIT gerade Wasserrohre für eine Kunststoff-Winkelspange, 90° zum

Einlegen und Fixieren der flexiblen Wasserrohre,

z. B. KE KELIT K87 Winkelspange 90° oder Gleichwertiges.

62KE90B + Az HIT Winkelspange 20



62KF + WasserleitungsR aus PP-R m.WD (KE KELIT)

Wasserleitungsrohre aus PP-R mit werkseitig aufgebrachter Wärmedämmung



PP-Random Copolymer, entsprechend PP-Typ 3 lt. ÖNORM EN ISO 15874, geprüft, eigenund

fremdüberwacht lt. Norm und ÖVGW registriert, hygienisch einwandfrei, glatte Rohrinnenfläche, geringe

Wärmeleitfähigkeit, gesicherte Langzeitlebensdauer und geprüfte Hochschlagfestigkeit (High Impact

Tested = HIT), haftungsvorbehandelt. Farbe: azurblau mit 3 weißen Streifen.






1.3.1. HIT CX:



1.3.2. HIT PE:



Im Stichwort wird das Rohrsystem mit HIT gekennzeichnet und der Außendurchmesser x Wanddicke

des Rohres in mm, /der Außendurchmesser des Mantelrohres in mm /und der D-Wert in mK/W (z.B.

25x4,2/80/6,09) oder bei Fittings nur der Außendurchmesser des Mediumrohres (z.B. 25) oder bei

Muffen der Außendurchmesser des Mantelrohres in mm (z.B. 80).










Das beschriebene Rohrsystem ist geeignet für Trinkwasser, um Spannungsrisskorrosion zu verhindern

werden Metallübergänge aus entzinkungsbeständigem Messing (Ms 63), porenfrei metallisiert,

ausgeführt.







EH

Stk

Stk



Seite 209



62KF01 +

8. D-Wert:













Gerade Wasserrohre aus Polypropylen-Copolymerisat mit werkseitig aufgebrachter Wärmedämmung

und Spiro-Mantelrohr (WaR.WD). Die Wärmedämmung erreicht den je nach Rohraußendurchmesser in

mK/W angegebenen D-Wert.


z.B. KE KELIT HIT-CX Rohr oder Gleichwertiges.

62KF01B + HIT CX WaR.WD PN16 20x2,8/80/8,37



62KF01C + HIT CX WaR.WD PN16 25x3,5/80/7,05



62KF01D + HIT CX WaR.WD PN16 32x4,4/80/5,60



62KF01E + HIT CX WaR.WD PN16 40x5,5/80/4,28



62KF01F + HIT CX WaR.WD PN16 50x6,9/100/4,30



62KF01G + HIT CX WaR.WD PN16 63x8,6/125/4,26



62KF01H + HIT CX WaR.WD PN16 75x10,3/160/4,70



62KF01I + HIT CX WaR.WD PN16 90x12,3/180/4,32



62KF01J + HIT CX WaR.WD PN16 110x15,1/200/3,76



62KF02 +


und Spiro-Mantelrohr (WaR.WD). Die Wärmedämmung erreicht den je nach Rohraußendurchmesser in

mK/W angegebenen D-Wert.


z.B. KE KELIT HIT-CX Rohr oder Gleichwertiges.


EH

m

m

m

m

m

m

m

m

m



Seite 210



62KF02B + HIT CX WaR.WD PN20 20x3,4/80/8,37



62KF02C + HIT CX WaR.WD PN20 25x4,2/80/7,05



62KF02D + HIT CX WaR.WD PN20 32x5,4/80/5,60



62KF02E + HIT CX WaR.WD PN20 40x6,7/80/4,28



62KF02F + HIT CX WaR.WD PN20 50x8,4/100/4,30



62KF02G + HIT CX WaR.WD PN20 63x10,5/125/4,26



62KF02H + HIT CX WaR.WD PN20 75x12,5/160/4,70



62KF02I + HIT CX WaR.WD PN20 90x15,0/180/4,32



62KF02J + HIT CX WaR.WD PN20 110x18,3/200/3,76



62KF08 +

Aufzahlung (Az) auf die Positionen gerade Wasserrohre aus Polypropylen-Copolymerisat mit

vorgefertigter Wärmedämmung und Spiro-Mantelrohr (CX) für alle erforderlichen Form- und

Verbindungsstücke mit oder ohne Metalleinlagen und das Befestigungsmaterial (Formst/Befest.) für alle

Leitungsarten. Ausführung entsprechend der Rohrleitung einschließlich Wärmedämmung und

Mantelrohr,

62KF08B + Az HIT CX Formst/Befest. alle Leitungen 20 KEL

62KF08C + Az HIT CX Formst/Befest. alle Leitungen 25 KEL

62KF08D + Az HIT CX Formst/Befest. alle Leitungen 32 KEL

62KF08E + Az HIT CX Formst/Befest. alle Leitungen 40 KEL

62KF08F + Az HIT CX Formst/Befest. alle Leitungen 50 KEL

62KF08G + Az HIT CX Formst/Befest. alle Leitungen 63 KEL

62KF08H + Az HIT CX Formst/Befest. alle Leitungen 75 KEL

62KF08I + Az HIT CX Formst/Befest. alle Leitungen 90 KEL

62KF08J + Az HIT CX Formst/Befest. alle Leitungen 110 KEL

62KF12 +





EH

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m



Seite 211



Kommentar:



62KF12B + Az HIT CX RohrWD SP-Muffe 80



62KF12C + Az HIT CX RohrWD SP-Muffe 100



62KF12D + Az HIT CX RohrWD SP-Muffe 125



62KF12E + Az HIT CX RohrWD SP-Muffe 160



62KF12F + Az HIT CX RohrWD SP-Muffe 180



62KF12G + Az HIT CX RohrWD SP-Muffe 200



62KF21 +


und PE-HD-Mantelrohr (WaR.WD), geeignet zur Erdverlegung. Die Wärmedämmung erreicht den je



z.B. KE KELIT HIT-PE Rohr oder Gleichwertiges.

62KF21B + HIT PE WaR.WD PN16 20x2,8/90/8,76



62KF21C + HIT PE WaR.WD PN16 25x43,590/7,44



62KF21D + HIT PE WaR.WD PN16 32x4,4/90/5,99



62KF21E + HIT PE WaR.WD PN16 40x5,5/110/5,92



62KF21F + HIT PE WaR.WD PN16 50x6,9/110/4,61



62KF21G + HIT PE WaR.WD PN16 63x8,6/125/4,04



62KF21H + HIT PE WaR.WD PN16 75x10,3/160/4,52



62KF21I + HIT PE WaR.WD PN16 90x12,3/200/4,80



62KF21J + HIT PE WaR.WD PN16 110x15,1/225/4,31 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

m

m

m

m

m

m

m

m

m



Seite 212



62KF22 +



und PE-HD-Mantelrohr (WaR.WD), geeignet zur Erdverlegung. Die Wärmedämmung erreicht den je



z.B. KE KELIT HIT-PE Rohr oder Gleichwertiges.

62KF22B + HIT PE WaR.WD PN20 20x3,4/90/8,76



62KF22C + HIT PE WaR.WD PN20 25x4,2/90/7,44



62KF22D + HIT PE WaR.WD PN20 32x5,4/90/5,99



62KF22E + HIT PE WaR.WD PN20 40x6,7/110/5,92



62KF22F + HIT PE WaR.WD PN20 50x8,4/110/4,61



62KF22G + HIT PE WaR.WD PN20 63x10,5/125/4,04



62KF22H + HIT PE WaR.WD PN20 75x12,5/160/4,52



62KF22I + HIT PE WaR.WD PN20 90x15,0/200/4,80



62KF22J + HIT PE WaR.WD PN20 110x18,3/225/4,31



62KF28 +


vorgefertigter Wärmedämmung und PE-HD-Mantelrohr (PE) für alle erforderlichen Form- und



Mantelrohr,

62KF28B + Az HIT PE Formst/Befest. alle Leitungen 20 KEL

62KF28C + Az HIT PE Formst/Befest. alle Leitungen 25 KEL

62KF28D + Az HIT PE Formst/Befest. alle Leitungen 32 KEL

62KF28E + Az HIT PE Formst/Befest. alle Leitungen 40 KEL

62KF28F + Az HIT PE Formst/Befest. alle Leitungen 50 KEL

62KF28G + Az HIT PE Formst/Befest. alle Leitungen 63 KEL

62KF28H + Az HIT PE Formst/Befest. alle Leitungen 75 KEL

62KF28I + Az HIT PE Formst/Befest. alle Leitungen 90 KEL


EH

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m



Seite 213



62KF28J + Az HIT PE Formst/Befest. alle Leitungen 110 KEL

62KF42 +


vorgefertigter Wärmedämmung und PE-HD Mantelrohr (PE RohrWD) für eine Verbindungsmuffe

(K2S-Muffe),


Kommentar: Die Mediumrohrverbindung ist unter ULG 71.KA getrennt auszuschreiben.

62KF42B + Az HIT PE RohrWD K2S-Muffe 90



62KF42C + Az HIT PE RohrWD K2S-Muffe 110



62KF42D + Az HIT PE RohrWD K2S-Muffe 125



62KF42E + Az HIT PE RohrWD K2S-Muffe 160



62KF42G + Az HIT PE RohrWD K2S-Muffe 200



62KF42H + Az HIT PE RohrWD K2S-Muffe 225



62KF43 +


vorgefertigter Wärmedämmung und PE-HD Mantelrohr (PE RohrWD) für einen Bogen, 90 oder 45°,

Schenkellänge 0,50 m (Bogen). Ausführung entsprechend der Rohrleitung einschließlich

Wärmedämmung und Mantelrohr,

z.B. KE KELIT HIT-PE Bogen 90 oder 45° oder Gleichwertiges.

62KF43B + Az HIT PE RohrWD Bogen 20



62KF43C + Az HIT PE RohrWD Bogen 25



62KF43D + Az HIT PE RohrWD Bogen 32



62KF43E + Az HIT PE RohrWD Bogen 40



62KF43F + Az HIT PE RohrWD Bogen 50



62KF43G + Az HIT PE RohrWD Bogen 63



62KF43H + Az HIT PE RohrWD Bogen 75




EH

m

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 214



62KF43I + Az HIT PE RohrWD Bogen 90



62KF43J + Az HIT PE RohrWD Bogen 110



62KF45 +


vorgefertigter Wärmedämmung und PE-HD Mantelrohr (PE RohrWD) für ein T-Stück, egal oder reduziert

(T-Stück). Ausführung entsprechend der Rohrleitung einschließlich Wärmedämmung und Mantelrohr,

z.B. KE KELIT HIT-PE T-Stück, egal oder reduziert oder Gleichwertiges.

62KF45B + Az HIT PE RohrWD T-Stück 20



62KF45C + Az HIT PE RohrWD T-Stück 25



62KF45D + Az HIT PE RohrWD T-Stück 32



62KF45E + Az HIT PE RohrWD T-Stück 40



62KF45F + Az HIT PE RohrWD T-Stück 50



62KF45G + Az HIT PE RohrWD T-Stück 63



62KF45H + Az HIT PE RohrWD T-Stück 75



62KF45I + Az HIT PE RohrWD T-Stück 90



62KF45J + Az HIT PE RohrWD T-Stück 110



62KJ + TrinkwasserdruckR PE m.Schutz. (KE KELIT)

Trinkwasserdruckrohre aus Polyethylen mit Schutzeigenschaften

1. Schutzeigenschaften:

Druckrohre dieser Unterleistungsgruppe werden mit Schutzeigenschaften gegen Rissinitiierung

(Weiterleitung äußerer Beschädigung) und Punktbelastungen (geeignet für Verlegung ohne Einsandung)

hergestellt und sind ÖVGW-GRIS registriert für Trinkwasser im Siedlungswasserbau. In der Folge mit

TS im Stichwort abgekürzt.

2. Mediumrohr:


Vollwandrohr aus Werkstoff XSC 50 gefertigt nach DIN 8074. Farbe: dunkelblau.


3-Schicht-Verbundrohr, Mittelschicht aus PE 100 nach Önorm EN 12201, innere und äußere

Schutzschicht aus Werkstoff XSC 50, gefertigt nach DIN 8074. Farbe: dunkelblau.


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 215



62KJ01 +

3. Verarbeitung:

Die Verarbeitung der Rohre erfolgt mittels Heizelementstumpfschweißen und ab 10 mm Wanddicke

auch per E-Heizwendelschweißung. Es werden nur zugelassene Schweißverfahren für Polyethylen

verwendet.

4. Betriebsdruck:







dass die Anzahl der Rohrverbindungen minimiert wird. Form- und Verbindungsstücke werden gesondert

angeboten.


Im Stichwort angegeben sind die Druckstufe (PN) und der Außendurchmesser des Rohres x Wanddicke

(z.B. 125x11,4).











Trinkwasser-Druckrohr (TW) mit Schutzeigenschaften, als Stangen- oder Rollenware.


z.B. KE KELIT TERRAX STABIL SDR 17 Trinkwasser-Rohr oder Gleichwertiges.

62KJ01H + TS TW-Druckrohr m.Schutzeig. PN10 110x6,6



62KJ01I + TS TW-Druckrohr m.Schutzeig. PN10 125x7,4



62KJ01J + TS TW-Druckrohr m.Schutzeig. PN10 140x8,3



62KJ01K + TS TW-Druckrohr m.Schutzeig. PN10 160x9,5



62KJ01L + TS TW-Druckrohr m.Schutzeig. PN10 180x10,7



62KJ01M + TS TW-Druckrohr m.Schutzeig. PN10 200x11,9



62KJ01N + TS TW-Druckrohr m.Schutzeig. PN10 225x13,4 KEL


EH

m

m

m

m

m

m

m



Seite 216




62KJ01O + TS TW-Druckrohr m.Schutzeig. PN10 250x14,8



62KJ01P + TS TW-Druckrohr m.Schutzeig. PN10 280x16,6



62KJ01Q + TS TW-Druckrohr m.Schutzeig. PN10 315x18,7



62KJ01R + TS TW-Druckrohr m.Schutzeig. PN10 355x21,1



62KJ01S + TS TW-Druckrohr m.Schutzeig. PN10 400x23,7



62KJ01T + TS TW-Druckrohr m.Schutzeig. PN10 450x26,7



62KJ03 +

Trinkwasser-Druckrohr (TW) mit Schutzeigenschaften, als Stange oder Rollenware.


z.B. KE KELIT TERRAX STABIL SDR 11 Trinkwasser-Rohr oder Gleichwertiges.

62KJ03B + TS TW-Druckrohr m.Schutzeig. PN16 32x2,9



62KJ03C + TS TW-Druckrohr m.Schutzeig. PN16 40x3,7



62KJ03D + TS TW-Druckrohr m.Schutzeig. PN16 50x4,6



62KJ03E + TS TW-Druckrohr m.Schutzeig. PN16 63x5,8



62KJ03F + TS TW-Druckrohr m.Schutzeig. PN16 75x6,8



62KJ03G + TS TW-Druckrohr m.Schutzeig. PN16 90x8,2



62KJ03H + TS TW-Druckrohr m.Schutzeig. PN16 110x10,0



62KJ03I + TS TW-Druckrohr m.Schutzeig. PN16 125x11,4



62KJ03J + TS TW-Druckrohr m.Schutzeig. PN16 140x12,7



62KJ03K + TS TW-Druckrohr m.Schutzeig. PN16 160x14,6 KEL


EH

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m



Seite 217




62KJ03L + TS TW-Druckrohr m.Schutzeig. PN16 180x16,4



62KJ03M + TS TW-Druckrohr m.Schutzeig. PN16 200x18,2



62KJ03N + TS TW-Druckrohr m.Schutzeig. PN16 225x20,5



62KJ03O + TS TW-Druckrohr m.Schutzeig. PN16 250x22,7



62KJ03P + TS TW-Druckrohr m.Schutzeig. PN16 280x25,4



62KJ03Q + TS TW-Druckrohr m.Schutzeig. PN16 315x28,6



62KJ03R + TS TW-Druckrohr m.Schutzeig. PN16 355x32,2



62KJ03S + TS TW-Druckrohr m.Schutzeig. PN16 400x36,3



62KJ03T + TS TW-Druckrohr m.Schutzeig. PN16 450x40,9



62KJ13 +

Aufzahlung (Az) auf die Position Trinkwasser-Druckrohr (TW) mit Schutzeigenschaften für einen

Trinkwasser-Bogen, hergestellt aus einem Trinkwasser-Druckrohr, Winkel zwischen 11° und 90°.


z.B. KE KELIT TERRAX STABIL SDR 11 Trinkwasser-Bogen oder Gleichwertiges.

Kommentar:

Andere Systemkomponenten (z.B. T-Stücke, Muffen usw.) sind frei zu formulieren.

62KJ13F + Az TS TW-Bogen m.Schutzeig. PN16 90



62KJ13G + Az TS TW-Bogen m.Schutzeig. PN16 110



62KJ13H + Az TS TW-Bogen m.Schutzeig. PN16 125



62KJ13I + Az TS TW-Bogen m.Schutzeig. PN16 140



62KJ13J + Az TS TW-Bogen m.Schutzeig. PN16 160



62KJ13K + Az TS TW-Bogen m.Schutzeig. PN16 180 KEL


EH

m

m

m

m

m

m

m

m

m

Stk

Stk

Stk

Stk

Stk

Stk



Seite 218



62KJ50 +


Aufzahlung (Az) auf die Position Trinkwasser-Druckrohr (TW) mit Schutzeigenschaften für alle

erforderlichen Form- und Verbindungsstücke (Form/Verbindst.), wie z.B. E-Muffen, E-Winkel und

E-T-Stücke, für alle Leitungsarten.

62KJ50B + Az TS TW-Form/Verbindst. alle Leitungen 32 KEL

62KJ50C + Az TS TW-Form/Verbindst. alle Leitungen 40 KEL

62KJ50D + Az TS TW-Form/Verbindst. alle Leitungen 50 KEL

62KJ50E + Az TS TW-Form/Verbindst. alle Leitungen 63 KEL

62KJ50F + Az TS TW-Form/Verbindst. alle Leitungen 75 KEL

62KJ50G + Az TS TW-Form/Verbindst. alle Leitungen 90 KEL

62KJ50H + Az TS TW-Form/Verbindst. alle Leitungen 110 KEL

62KJ50I + Az TS TW-Form/Verbindst. alle Leitungen 125 KEL

62KJ50J + Az TS TW-Form/Verbindst. alle Leitungen 140 KEL

62KJ50K + Az TS TW-Form/Verbindst. alle Leitungen 160 KEL

62KJ50L + Az TS TW-Form/Verbindst. alle Leitungen 180 KEL

62KJ50M + Az TS TW-Form/Verbindst. alle Leitungen 200 KEL

62KJ50N + Az TS TW-Form/Verbindst. alle Leitungen 225 KEL

62KJ50O + Az TS TW-Form/Verbindst. alle Leitungen 250 KEL

62KJ50P + Az TS TW-Form/Verbindst. alle Leitungen 280 KEL

62KJ50Q + Az TS TW-Form/Verbindst. alle Leitungen 315 KEL

62KJ50R + Az TS TW-Form/Verbindst. alle Leitungen 355 KEL

62KJ50S + Az TS TW-Form/Verbindst. alle Leitungen 400 KEL

62KJ50T + Az TS TW-Formst/Verbind. alle Leitungen 450 KEL

62KM + Industrierohre für Kühlwasser (KE KELIT)

Industrierohre für Druckluft, Kühlwasser und Kälte



fremdüberwacht lt. Norm, hygienisch einwandfrei, geeignet für Druckluft und Kühlwasser, mit glatter


Hochschlagfestigkeit. Farbe: Bordeaux-Rot mit 3 blauen (PN10) oder 3 weißen (PN16) Streifen.



des Rohres in mm (z.B. 63x5,8) oder bei Fittings der größte Außendurchmesser (z.B 63).


PN10: -30°C bis +30°C/10 bar (bei 20° nominell 10 bar).

PN16: -30°C bis +40°C/10 bar (bei 20° nominell 16 bar).

4. Druckluft:

Bei Verwendung des Rohrsystems für Druckluft werden nur Industrierohre der Druckstufe PN16


EH

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m



Seite 219



62KM01 +

eingesetzt.





6.1. Polyfusionsschweißverfahren (d20-d125 - PN10/16):

von POB-Rohren und werkstoffgleichen Fittings ohne Querschnittverengung mit angeformten


6.2. Stumpfschweißverfahren (d160 - PN10):

von POB-Rohren und werkstoffgleichen Fittings ohne Querschnittverengung.


von POB-Rohren mittels überschiebbarer Elektroschweißmuffe.

6.4. Metallübergänge: Schweiß-Schraubübergang als Übergang von POB-Rohren zu Armaturen mit

Schraubgewinde.








8. Eignung für Druckluft, Kühlwasser und Industrie:

Das beschriebene Rohrsystem ist geschützt gegen Spannungsrisskorrosion, daher werden

Metallübergänge aus entzinkungsbeständigem Messing (Ms 63), porenfrei metallisiert, ausgeführt. Die

Eignung für Spezialmedien im Industriebereich muss in jedem Anwendungsfall geprüft werden.


















Gerade Industrierohre aus Polyolefinblend (TRI).


z.B. KE KELIT KETRIX Industrierohr TRI02 oder Gleichwertiges.

62KM01B + TRI Industrierohr PN10 20x1,9




EH

m



Seite 220



62KM01C + TRI Industrierohr PN10 25x2,3



62KM01D + TRI Industrierohr PN10 32x3,0



62KM01E + TRI Industrierohr PN10 40x3,7



62KM01F + TRI Industrierohr PN10 50x4,6



62KM01G + TRI Industrierohr PN10 63x5,8



62KM01H + TRI Industrierohr PN10 75x6,8



62KM01I + TRI Industrierohr PN10 90x8,2



62KM01J + TRI Industrierohr PN10 110x10,0



62KM01K + TRI Industrierohr PN10 125x11,4



62KM01L + TRI Industrierohr PN10 160x14,6



62KM04 +

Gerade Industrierohre aus Polyolefinblend (TRI) mit einem an der Außenwand des Mediumrohres

aufgebrachten Alumantel (ALU-stabil) zur Reduzierung der Längsdehnung und Erhöhung der Stabilität,

sauerstoffdicht nach Norm.


z.B. KE KELIT KETRIX ALU-Stabil-Rohr TRI01 oder Gleichwertiges.

62KM04B + TRI Industrierohr ALU-stabil PN16 20x2,3



62KM04C + TRI Industrierohr ALU-stabil PN16 25x2,8



62KM04D + TRI Industrierohr ALU-stabil PN16 32x3,6



62KM04E + TRI Industrierohr ALU-stabil PN16 40x4,5



62KM04F + TRI Industrierohr ALU-stabil PN16 50x5,6



62KM04G + TRI Industrierohr ALU-stabil PN16 63x7,1 KEL


EH

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m



Seite 221




62KM04H + TRI Industrierohr ALU-stabil PN16 75x8,4



62KM04I + TRI Industrierohr ALU-stabil PN16 90x10,1



62KM13 +


Verbindungsstücke mit oder ohne Metalleinlagen und das Befestigungsmaterial (Formst.) für

Anschlussleitungen.

62KM13B + Az TRI Formst/Befest. Anschlussleitungen 20 KEL

62KM13C + Az TRI Formst/Befest. Anschlussleitungen 25 KEL

62KM13D + Az TRI Formst/Befest. Anschlussleitungen 32 KEL

62KM14 +


Verbindungsstücke mit oder ohne Metalleinlagen und das Befestigungsmaterial (Formst.) für alle

Leitungsarten.

62KM14B + Az TRI Formst/Befest. alle Leitungen 20 KEL

62KM14C + Az TRI Formst/Befest. alle Leitungen 25 KEL

62KM14D + Az TRI Formst/Befest. alle Leitungen 32 KEL

62KM14E + Az TRI Formst/Befest. alle Leitungen 40 KEL

62KM14F + Az TRI Formst/Befest. alle Leitungen 50 KEL

62KM14G + Az TRI Formst/Befest. alle Leitungen 63 KEL

62KM14H + Az TRI Formst/Befest. alle Leitungen 75 KEL

62KM14I + Az TRI Formst/Befest. alle Leitungen 90 KEL

62KM14J + Az TRI Formst/Befest. alle Leitungen 110 KEL

62KM14K + Az TRI Formst/Befest. alle Leitungen 125 KEL

62KM14L + Az TRI Formst/Befest. alle Leitungen 160 KEL

62KM15 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für alle erforderlichen Kunststoff-Form- und

Verbindungsstücke und das Befestigungsmaterial (Kunst.Formst.) für alle Leitungsarten.

Metallübergangsstücke werden in eigenen Positionen ausgeschrieben.

62KM15B + Az TRI Kunst.Formst/Befe. alle Leitungen 20 KEL

62KM15C + Az TRI Kunst.Formst/Befe. alle Leitungen 25 KEL

62KM15D + Az TRI Kunst.Formst/Befe. alle Leitungen 32 KEL

62KM15E + Az TRI Kunst.Formst/Befe. alle Leitungen 40 KEL

62KM15F + Az TRI Kunst.Formst/Befe. alle Leitungen 50 KEL

62KM15G + Az TRI Kunst.Formst/Befe. alle Leitungen 63 KEL

62KM15H + Az TRI Kunst.Formst/Befe. alle Leitungen 75 KEL

62KM15I + Az TRI Kunst.Formst/Befe. alle Leitungen 90 KEL


EH

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m



Seite 222



62KM15J + Az TRI Kunst.Formst/Befe. alle Leitung. 110 KEL

62KM15K + Az TRI Kunst.Formst/Befe. alle Leitung. 125 KEL

62KM15L + Az TRI Kunst.Formst/Befe. alle Leitung. 160 KEL

62KM18 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für eine Befestigung mit selbstklemmenden



62KM18B + Az TRI Tragschale 20



62KM18C + Az TRI Tragschale 25



62KM18D + Az TRI Tragschale 32



62KM18E + Az TRI Tragschale 40



62KM18F + Az TRI Tragschale 50



62KM18G + Az TRI Tragschale 63



62KM18H + Az TRI Tragschale 75



62KM18I + Az TRI Tragschale 90



62KM18J + Az TRI Tragschale 110



62KM19 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für eine Muffe für Muffenschweißung (MS),

z.B. KE KELIT KETRIX Muffe TRI10 oder Gleichwertiges.

62KM19B + Az TRI Muffe MS 20



62KM19C + Az TRI Muffe MS 25



62KM19D + Az TRI Muffe MS 32



62KM19E + Az TRI Muffe MS 40



62KM19F + Az TRI Muffe MS 50




EH

m

m

m

m

m

m

m

m

m

m

m

m

Stk

Stk

Stk

Stk

Stk



Seite 223



62KM19G + Az TRI Muffe MS 63



62KM19H + Az TRI Muffe MS 75



62KM19I + Az TRI Muffe MS 90



62KM19J + Az TRI Muffe MS 110



62KM19K + Az TRI Muffe MS 125



62KM20 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für einen Winkel, ohne Unterschied der


z.B. KE KELIT KETRIX Winkel 90/45° TRI20/TRI70 und TRI26/TRI27 oder Gleichwertiges.

62KM20B + Az TRI Winkel MS 20



62KM20C + Az TRI Winkel MS 25



62KM20D + Az TRI Winkel MS 32



62KM20E + Az TRI Winkel MS 40



62KM20F + Az TRI Winkel MS 50



62KM20G + Az TRI Winkel MS 63



62KM20H + Az TRI Winkel MS 75



62KM20I + Az TRI Winkel MS 90



62KM20J + Az TRI Winkel MS 110



62KM20K + Az TRI Winkel MS 125



62KM20L + Az TRI Winkel MS 160




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 224



62KM22 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für ein T-Stück egal oder reduziert, ohne


z.B. KE KELIT KETRIX T-Stück egal TRI30, reduziert TRI35 und im Durchgang reduziert TRI36 oder


62KM22B + Az TRI T-Stück MS 20



62KM22C + Az TRI T-Stück MS 25



62KM22D + Az TRI T-Stück MS 32



62KM22E + Az TRI T-Stück MS 40



62KM22F + Az TRI T-Stück MS 50



62KM22G + Az TRI T-Stück MS 63



62KM22H + Az TRI T-Stück MS 75



62KM22I + Az TRI T-Stück MS 90



62KM22J + Az TRI T-Stück MS 110



62KM22K + Az TRI T-Stück MS 125



62KM22L + Az TRI T-Stück MS 160



62KM26 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für eine Reduktion, ohne Unterschied des


z.B. KE KELIT KETRIX Reduktion i-a TRI41 oder Gleichwertiges.

62KM26C + Az TRI Reduktion MS 25



62KM26D + Az TRI Reduktion MS 32



62KM26E + Az TRI Reduktion MS 40



62KM26F + Az TRI Reduktion MS 50




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 225



62KM26G + Az TRI Reduktion MS 63



62KM26H + Az TRI Reduktion MS 75



62KM26I + Az TRI Reduktion MS 90



62KM26J + Az TRI Reduktion MS 110



62KM26K + Az TRI Reduktion MS 125



62KM26L + Az TRI Reduktion MS 160



62KM27 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für ein Sattelstück, Abgang d20 oder d25

für Muffenschweißung geeignet (MS).

62KM27E + Az TRI Sattelstück MS 40-63





62KM27F + Az TRI Sattelstück MS 75-125



62KM28 +



Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für eine Verschlusskappe, für


z.B. KE KELIT KETRIX Verschlusskappe TRI60 oder Gleichwertiges.

62KM28B + Az TRI Verschlusskappe MS 20



62KM28C + Az TRI Verschlusskappe MS 25



62KM28D + Az TRI Verschlusskappe MS 32



62KM28E + Az TRI Verschlusskappe MS 40



62KM28F + Az TRI Verschlusskappe MS 50



62KM28G + Az TRI Verschlusskappe MS 63




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 226



62KM28H + Az TRI Verschlusskappe MS 75



62KM28I + Az TRI Verschlusskappe MS 90



62KM28J + Az TRI Verschlusskappe MS 110



62KM31 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für einen Wandscheibenwinkel 90° mit

Innengewinde (Ig), ohne Unterschied der Gewindedimension, für Muffenschweißung geeignet (MS),

z.B. KE KELIT KETRIX 90° Wandscheibenwinkel TRI83 oder Gleichwertiges.

62KM31B + Az TRI Wandscheibe Ig MS 20



62KM31C + Az TRI Wandscheibe Ig MS 25



62KM33 +

Aufzahlung(Az) auf die Position TRI gerade Industrierohre für einen Hohlwandanschluss-Winkel 90° mit


Achtkantausführung zur Verdrehsicherung sowie Dichtungen und Kontramuttern, für Muffenschweißung


z.,B. KE KELIT KETRIX 90° Hohlwandanschluss-Winkel TRI83 HA oder Gleichwertiges.

62KM33B + Az TRI Hohlwandanschl.-Winkel Ig 50mm MS 20



62KM35 +

Aufzahlung(Az) auf die Position TRI gerade Industrierohre für einen Geräteanschluss-Winkel 90° mit

Innengewinde (Ig) und metallseitiger Verlängerung 15 mm lang (15mm), mit Außengewinde M28 sowie

Dichtung und Kontramutter, für Muffenschweißung geeignet (MS),

z.B. KE KELIT KETRIX 90° Geräteanschluss-Winkel TRI83 SP oder Gleichwertiges.

62KM35B + Az TRI Geräteanschluss-Winkel Ig 15mm MS 20



62KM44 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für einen Übergang mit Außengewinde

(Ag), ohne Unterschied der Gewindedimension, ab Außendurchmesser 32 mit Schlüsselansatz, für


z.B. KE KELIT KETRIX Übergang AG TRI11 oder Gleichwertiges.

62KM44B + Az TRI Übergang Ag MS 20



62KM44C + Az TRI Übergang Ag MS 25



62KM44D + Az TRI Übergang Ag MS 32



62KM44E + Az TRI Übergang Ag MS 40



62KM44F + Az TRI Übergang Ag MS 50 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 227




62KM44G + Az TRI Übergang Ag MS 63



62KM44H + Az TRI Übergang Ag MS 75



62KM46 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für einen Übergang mit Innengewinde (Ig),



z.B. KE KELIT KETRIX Übergang IG TRI13 oder Gleichwertiges.

62KM46B + Az TRI Übergang Ig MS 20



62KM46C + Az TRI Übergang Ig MS 25



62KM46D + Az TRI Übergang Ig MS 32



62KM46E + Az TRI Übergang Ig MS 40



62KM46F + Az TRI Übergang Ig MS 50



62KM46G + Az TRI Übergang Ig MS 63



62KM46H + Az TRI Übergang Ig MS 75



62KM47 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für ein Sattelstück, Abgang 1/2.

62KM47E + Az TRI Sattelstück Ig 40-63





62KM47F + Az TRI Sattelstück Ig 75-125



62KM48 +






z.B. KE KELIT KETRIX 90° Übergangswinkel AG TRI21 oder Gleichwertiges.

62KM48B + Az TRI Übgangswinkel Ag MS 20




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 228



62KM48C + Az TRI Übgangswinkel Ag MS 25



62KM48D + Az TRI Übgangswinkel Ag MS 32



62KM50 +




z.B. KE KELIT TRI 90° Übergangswinkel IG K23 und K24 oder Gleichwertiges.

62KM50B + Az TRI Übgangswinkel Ig MS 20



62KM50C + Az TRI Übgangswinkel Ig MS 25



62KM50D + Az TRI Übgangswinkel Ig MS 32



62KM54 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für ein T-Stück mit Außengewinde (Ag) im



z.B. KE KELIT KETRIX T-Stück Abgang AG TRI31 oder Gleichwertiges.

62KM54B + Az TRI T-Stück Ag MS 20



62KM54C + Az TRI T-Stück Ag MS 25



62KM54D + Az TRI T-Stück Ag MS 32



62KM56 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für ein T-Stück mit Innengewinde (Ig) im


Schlüsselansatz, für Muffenschweißung geeignet (MS).

Angegeben ist: der Außendurchmesser des Rohres,

z.B. KE KELIT KETRIX T-Stück Abgang IG TRI33 oder Gleichwertiges.

62KM56B + Az TRI T-Stück Ig MS 20



62KM56C + Az TRI T-Stück Ig MS 25



62KM56D + Az TRI T-Stück Ig MS 32



62KM57 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für einen Kunststoffkugelhahn, für

Muffenschweißung geeignet (MS).

Im Stichwort angegeben ist der höchst zulässige Betriebsdruck (PN).

z.B. KE KELIT KETRIX Kunststoffkugelhahn TRI51P oder Gleichwertiges.

62KM57B + Az TRI Kunststoffkugelhahn MS PN16 20 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 229




62KM57C + Az TRI Kunststoffkugelhahn MS PN16 25



62KM57D + Az TRI Kunststoffkugelhahn MS PN16 32



62KM57E + Az TRI Kunststoffkugelhahn MS PN16 40



62KM57F + Az TRI Kunststoffkugelhahn MS PN16 50



62KM57G + Az TRI Kunststoffkugelhahn MS PN16 63



62KM57H + Az TRI Kunststoffkugelhahn MS PN10 75



62KM57I + Az TRI Kunststoffkugelhahn MS PN10 90



62KM57J + Az TRI Kunststoffkugelhahn MS PN6 110



62KM58 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für eine Verschraubung mit Außengewinde


z.B. KE KELIT KETRIX Holländer KU-AG TRI55 oder Gleichwertiges.

62KM58B + Az TRI Verschraubung Ag MS 20



62KM58C + Az TRI Verschraubung Ag MS 25



62KM58D + Az TRI Verschraubung Ag MS 32



62KM58E + Az TRI Verschraubung Ag MS 40



62KM58F + Az TRI Verschraubung Ag MS 50



62KM58G + Az TRI Verschraubung Ag MS 63



62KM58H + Az TRI Verschraubung Ag MS 75



62KM58I + Az TRI Verschraubung Ag MS 90 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 230



62KM60 +


Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für eine Verschraubung, beidseitig mit


z.B. KE KELIT KETRIX Holländer KU-KU TRI56 oder Gleichwertiges.

62KM60B + Az TRI Verschraubung MS 20



62KM60C + Az TRI Verschraubung MS 25



62KM60D + Az TRI Verschraubung MS 32



62KM60E + Az TRI Verschraubung MS 40



62KM60F + Az TRI Verschraubung MS 50



62KM60G + Az TRI Verschraubung MS 63



62KM60H + Az TRI Verschraubung MS 75



62KM60I + Az TRI Verschraubung MS 90



62KM62 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für eine



z.B. KE KELIT KETRIX Armaturenanschluss-Verschraubung TRI57 oder Gleichwertiges.

62KM62B + Az TRI Armaturenanschluss-Verschr. Ig MS 20



62KM62C + Az TRI Armaturenanschluss-Verschr. Ig MS 25



62KM62D + Az TRI Armaturenanschluss-Verschr. Ig MS 32



62KM62E + Az TRI Armaturenanschluss-Verschr. Ig MS 40



62KM62F + Az TRI Armaturenanschluss-Verschr. Ig MS 50



62KM62G + Az TRI Armaturenanschluss-Verschr. Ig MS 63



62KM62H + Az TRI Armaturenanschluss-Verschr. Ig MS 75 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 231




62KM62I + Az TRI Armaturenanschluss-Verschr. Ig MS 90



62KM75 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre, für eine Elektro-UNI-Schweißmuffe

(E-UNI-Muffe), für Elektroschweißung geeignet (ES),

z.B. KE KELIT KETRIX E-UNI-Schweißmuffe TRI17 oder Gleichwertiges.

62KM75B + Az TRI E-UNI-Muffe ES 20



62KM75C + Az TRI E-UNI-Muffe ES 25



62KM75D + Az TRI E-UNI-Muffe ES 32



62KM75E + Az TRI E-UNI-Muffe ES 40



62KM75F + Az TRI E-UNI-Muffe ES 50



62KM75G + Az TRI E-UNI-Muffe ES 63



62KM75H + Az TRI E-UNI-Muffe ES 75



62KM75I + Az TRI E-UNI-Muffe ES 90



62KM75J + Az TRI E-UNI-Muffe ES 110



62KM75K + Az TRI E-UNI-Muffe ES 125



62KM75L + Az TRI E-UNI-Muffe ES 160



62KM81 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für eine Bundbuchse, für


z.B. KE KELIT KETRIX Bundbuchse TRI18 oder Gleichwertiges.

62KM81E + Az TRI Bundbuchse MS 40



62KM81F + Az TRI Bundbuchse MS 50



62KM81G + Az TRI Bundbuchse MS 63 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 232




62KM81H + Az TRI Bundbuchse MS 75



62KM81I + Az TRI Bundbuchse MS 90



62KM81J + Az TRI Bundbuchse MS 110



62KM81K + Az TRI Bundbuchse MS 125



62KM81L + Az TRI Bundbuchse MS 160



62KM82 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für einen Losflansch (PN16), inkl. Dichtsatz



62KM82E + Az TRI Losflansch PN16 40



62KM82F + Az TRI Losflansch PN16 50



62KM82G + Az TRI Losflansch PN16 63



62KM82H + Az TRI Losflansch PN16 75



62KM82I + Az TRI Losflansch PN16 90



62KM82J + Az TRI Losflansch PN16 110



62KM82K + Az TRI Losflansch PN16 125



62KM82L + Az TRI Losflansch PN16 160



62KM86 +

Aufzahlung (Az) auf die Positionen TRI gerade Industrierohre für eine Lochblechschiene, Stahlblech

verzinkt, inkl. Kunststoffdübel, zum Befestigen der Wandscheiben,


62KM86A + Az TRI Lochblechschiene mit Dübel



62KN + Industrierohre f.Kühlwasser mWD (KE KELIT)


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 233



Industrierohre für Kühlwasser und Kälte mit werkseitig aufgebrachter Wärmedämmung




fremdüberwacht lt. Norm, hygienisch einwandfrei, geeignet für Kühlwasser und Kälte, mit glatter


Hochschlagfestigkeit, haftungsvorbehandelt. Farbe: Bordeaux-Rot, mit 3 Streifen.






1.3.1. KETRIX CX:


witterungsgeschützter Leitungen.

1.3.2. KETRIX PE:




des Rohres in mm, /der Außendurchmesser des Mantelrohres in mm /und der D-Wert in mK/W (z.B.

25x2,3/80/6,09) oder bei Fittings nur der Außendurchmesser des Mediumrohres (z.B. 25) oder bei

Muffen der Außendurchmesser des Mantelrohres in mm (z.B. 80).


PN10: -30°C bis +30°C/10 bar; (bei 20°C nominell 10 bar).

4. Sauerstoffdichtheit:

Industrierohre sind bis d90 durch Aluminium sauerstoffdicht nach Norm.


Rohrverbindung bis d125 durch Muffenschweißung, d160 durch Stumpfschweißung. Der Verschnitt, das

Herstellen und Abdichten der Verbindungsstellen einschließlich Schweißmaterial und sonstiges

Dichtmaterial wurden in die Einheitspreise einkalkuliert. Die Lieferlängen der Rohre sind so zu wählen,

daß die Anzahl der benötigten Rohrverbindungen minimiert wird.






8. D-Wert:












EH



Seite 234



62KN01 +



Gerade Industrierohre aus Polyolefinblend mit werkseitig aufgebrachter Wärmedämmung und

Spiro-Mantelrohr (InR.WD). Die Wärmedämmung erreicht den je nach Rohraußendurchmesser in mK/W


z.B. KE KETRIX-CX Rohr oder Gleichwertiges.

62KN01B + TRI CX Industrierohr WD 20x2,3/80/8,37



62KN01C + TRI CX Industrierohr WD 25x2,8/80/7,05



62KN01D + TRI CX Industrierohr WD 32x3,6/80/5,60



62KN01E + TRI CX Industrierohr WD 40x3,7/80/4,28



62KN01F + TRI CX Industrierohr WD 50x4,6/100/4,30



62KN01G + TRI CX Industrierohr WD 63x5,8/125/4,26



62KN01H + TRI CX Industrierohr WD 75x6,8/160/4,70



62KN01I + TRI CX Industrierohr WD 90x8,2/180/4,32



62KN01J + TRI CX Industrierohr WD 110x10,0/200/3,76



62KN01K + TRI CX Industrierohr WD 125x11,4/225/3,56



62KN01L + TRI CX Industrierohr WD 160x14,6/250/2,73



62KN08 +

Aufzahlung (Az) auf die Positionen gerade Industrierohre aus Polyolefinblend mit werkseitig

aufgebrachter Wärmedämmung und Spiro-Mantelrohr (CX) für alle erforderlichen Form- und



Mantelrohr,

62KN08B + Az TRI CX Formst/Befest. alle Leitungen 20 KEL

62KN08C + Az TRI CX Formst/Befest. alle Leitungen 25 KEL

62KN08D + Az TRI CX Formst/Befest. alle Leitungen 32 KEL

62KN08E + Az TRI CX Formst/Befest. alle Leitungen 40 KEL

62KN08F + Az TRI CX Formst/Befest. alle Leitungen 50 KEL


EH

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m



Seite 235



62KN08G + Az TRI CX Formst/Befest. alle Leitungen 63 KEL

62KN08H + Az TRI CX Formst/Befest. alle Leitungen 75 KEL

62KN08I + Az TRI CX Formst/Befest. alle Leitungen 90 KEL

62KN08J + Az TRI CX Formst/Befest. alle Leitungen 110 KEL

62KN08K + Az TRI CX Formst/Befest. alle Leitungen 125 KEL

62KN08L + Az TRI CX Formst/Befest. alle Leitungen 160 KEL

62KN12 +

Aufzahlung (Az) auf die Positionen gerade Industrierohre aus Polyolefinblend mit werkseitig

aufgebrachter Wärmedämmung und Spiro-Mantelrohr (CX RohrWD) für eine Verbindungsmuffe

(SP-Muffe),

z.B. KE KELIT-SP Verbindungsmuffe oder Gleichwertiges.

Kommentar:

Die Mediumrohrverbindung ist unter ULG 71.KT getrennt auszuschreiben. Die Nachisolierungsarbeiten


62KN12B + Az TRI CX RohrWD SP-Muffe 80



62KN12C + Az TRI CX RohrWD SP-Muffe 100



62KN12D + Az TRI CX RohrWD SP-Muffe 125



62KN12E + Az TRI CX RohrWD SP-Muffe 160



62KN12F + Az TRI CX RohrWD SP-Muffe 180



62KN12G + Az TRI CX RohrWD SP-Muffe 200



62KN12H + Az TRI CX RohrWD SP-Muffe 225



62KN12I + Az TRI CX RohrWD SP-Muffe 250



62KN21 +

Gerade Industrierohre aus Polyolefinblend mit werkseitig aufgebrachter Wärmedämmung und

PE-HD-Mantelrohr, geeignet zur Erdverlegung. Die Wärmedämmung erreicht den je nach

Rohraußendurchmesser in mK/W angegebenen D-Wert,

z.B. KE KETRIX-PE Rohr oder Gleichwertiges.

62KN21B + TRI PE Industrierohr WD 20x2,3/90/8,76



62KN21C + TRI PE Industrierohr WD 25x2,8/90/7,44




EH

m

m

m

m

m

m

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

m

m



Seite 236



62KN21D + TRI PE Industrierohr WD 32x3,6/90/5,99



62KN21E + TRI PE Industrierohr WD 40x3,7/110/5,92



62KN21F + TRI PE Industrierohr WD 50x4,6/110/4,61



62KN21G + TRI PE Industrierohr WD 63x5.8/125/4,04



62KN21H + TRI PE Industrierohr WD 75x6,8/160/4,52



62KN21I + TRI PE Industrierohr WD 90x8.2/200/4,80



62KN21J + TRI PE Industrierohr WD 110x10,0/225/4,31



62KN21K + TRI PE Industrierohr WD 125x11,4/225/3,45



62KN21L + TRI PE Industrierohr WD 160x14,6/250/2,63



62KN28 +

Aufzahlung (Az) auf die Positionen gerade Industrierohre aus Polyolefinblend mit vorgefertigter

Wärmedämmung und PE-HD Mantelrohr (PE) für alle erforderlichen Form- und Verbindungsstücke mit

oder ohne Metalleinlagen und das Befestigungsmaterial (Formst/Befest.) für alle Leitungsarten.


62KN28B + Az TRI PE Formst/Befest. alle Leitungen 20 KEL

62KN28C + Az TRI PE Formst/Befest. alle Leitungen 25 KEL

62KN28D + Az TRI PE Formst/Befest. alle Leitungen 32 KEL

62KN28E + Az TRI PE Formst/Befest. alle Leitungen 40 KEL

62KN28F + Az TRI PE Formst/Befest. alle Leitungen 50 KEL

62KN28G + Az TRI PE Formst/Befest. alle Leitungen 63 KEL

62KN28H + Az TRI PE Formst/Befest. alle Leitungen 75 KEL

62KN28I + Az TRI PE Formst/Befest. alle Leitungen 90 KEL

62KN28J + Az TRI PE Formst/Befest. alle Leitungen 110 KEL

62KN28K + Az TRI PE Formst/Befest. alle Leitungen 125 KEL

62KN28L + Az TRI PE Formst/Befest. alle Leitungen 160 KEL

62KN42 +


Wärmedämmung und PE-HD Mantelrohr (PE RohrWD) für eine Verbindungsmuffe (K2S-Muffe),

z.B. KE KELIT-K2S Verbindungsmuffe oder Gleichwertiges.


EH

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m



Seite 237



Kommentar:

Die Mediumrohrverbindung ist unter ULG 71.KT getrennt auszuschreiben.

62KN42B + Az TRI PE RohrWD K2S-Muffe 90



62KN42C + Az TRI PE RohrWD K2S-Muffe 110



62KN42D + Az TRI PE RohrWD K2S-Muffe 125



62KN42E + Az TRI PE RohrWD K2S-Muffe 160



62KN42F + Az TRI PE RohrWD K2S-Muffe 180



62KN42G + Az TRI PE RohrWD K2S-Muffe 200



62KN42H + Az TRI PE RohrWD K2S-Muffe 225



62KN42I + Az TRI PE RohrWD K2S-Muffe 250



62KN43 +


Wärmedämmung und PE-HD Mantelrohr (PE RohrWD) für einen Bogen, 90 oder 45°, Schenkellänge


Mantelrohr,

z.B. KE KETRIX-PE Bogen 90 oder 45° oder Gleichwertiges.

62KN43B + Az TRI PE RohrWD Bogen 20



62KN43C + Az TRI PE RohrWD Bogen 25



62KN43D + Az TRI PE RohrWD Bogen 32



62KN43E + Az TRI PE RohrWD Bogen 40



62KN43F + Az TRI PE RohrWD Bogen 50



62KN43G + Az TRI PE RohrWD Bogen 63



62KN43H + Az TRI PE RohrWD Bogen 75 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 238




62KN43I + Az TRI PE RohrWD Bogen 90



62KN43J + Az TRI PE RohrWD Bogen 110



62KN43K + Az TRI PE RohrWD Bogen 125



62KN43L + Az TRI PE RohrWD Bogen 160



62KN45 +


Wärmedämmung und PE-HD Mantelrohr (PE RohrWD) für ein T-Stück, egal oder reduziert (T-Stück).


z.B. KE KETRIX-PE T-Stück, egal oder reduziert oder Gleichwertiges.

62KN45B + Az TRI PE RohrWD T-Stück 20



62KN45C + Az TRI PE RohrWD T-Stück 25



62KN45D + Az TRI PE RohrWD T-Stück 32



62KN45E + Az TRI PE RohrWD T-Stück 40



62KN45F + Az TRI PE RohrWD T-Stück 50



62KN45G + Az TRI PE RohrWD T-Stück 63



62KN45H + Az TRI PE RohrWD T-Stück 75



62KN45I + Az TRI PE RohrWD T-Stück 90



62KN45J + Az TRI PE RohrWD T-Stück 110



62KN45K + Az TRI PE RohrWD T-Stück 125



62KN45L + Az TRI PE RohrWD T-Stück 160




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 239



Leistungsgruppe (LG) 65 - Feuerlöschanlagen






Vorversion:





ABK-EDS 008




ULG 65KA C-Stahl Sprinklerrohre, Zubehör (KE KELIT)

ULG 65KC Edelstahl Sprinklerrohre Zubehör (KE KELIT)




Seite 240



65

Feuerlöschanlagen



1. Begriffe:


Die angegebenen Nennweiten entsprechen dem Mindest-Innendurchmesser (DNID) der Leitungen und

Formteile.



beschichtet.

65KA + C-Stahl Sprinklerrohre, Zubehör (KE KELIT)


Im Folgenden sind Rohrleitungen und Formstücke für geschlossene Sprinkler-Nasssysteme mit oder

ohne Frostschutzmittel beschrieben.

2. Sprinklerrohr:

Sprinklerrohre aus C-Stahl sind dünnwandige, lasergeschweißte Präzisionsstahlrohre nach EN 10305-3,

mit niedrigem Kohlenstoffgehalt und sind gegen äußere und innere Korrosion mit einer thermisch

aufgebrachten Zinkschicht von mindestens 20 mikron und außen zusätzlich mit einer

Passivierungs-/Chromatschicht geschützt. C-Stahl Sprinklerrohre sind geeignet für Pressverbindung.





Formstücke für Pressverbindung werden aus unlegiertem Stahl, Werkstoff 34-2 gefertigt und sind außen

und innen mit einer galvanischen Zinkschicht gegen Korrosion geschützt. Zur Abdichtung sind

Formstücke mit einem O-Ring aus EPDM ausgestattet; von DNOD22 bis DNOD54 ist der O-Ring mit

einer besonderen Kontur (ohne Reduzierung der O-Ring-Dicke) als Sicherheitsfunktion gegen

unverpresste Verbindung ausgeführt (unverpresst undicht). Die Verbindung ist nach dem Verpressen

unlösbar, formschlüssig und dauerhaft dicht. Im Folgenden werden Formstücke für Pressverbindung im

Stichwort mit Hinweis CP gekennzeichnet.










Kaltwasser-Druckprobe nach VDS CEA 4001 "Sprinkleranlagen, Planung und Einbau", von mindestens

zwei Stunden Dauer. Dabei ist ein Druck entsprechend dem 1,5-fachen Betriebsdruck, mindestens aber

15 bar aufrecht zu halten.

8. Zulassung:

Das Sprinklersortiment besitzt die Zulassung nach VDS-Richtlinien und nach FM (Factory Mutual) und

wird nur mit dem darin zugelassenen Werkzeug verarbeitet.



EH



Seite 241



65KA01 +










C-Stahl Sprinklerrohr aus unlegiertem Stahl mit innerer und äußerer thermisch aufgebrachter

Zinkschicht, geprüft gemäß Norm,

z.B. Steelfix C-Stahl Sprinklerrohr CF115 von KELIT oder Gleichwertiges.

65KA01D + C-Stahl Sprinklerrohr CF 22x1,5



Suchtext:

CF115

65KA01E + C-Stahl Sprinklerrohr CF 28x1,5



65KA01F + C-Stahl Sprinklerrohr CF 35x1,5



65KA01G + C-Stahl Sprinklerrohr CF 42x1,5



65KA01H + C-Stahl Sprinklerrohr CF 54x1,5



65KA01I + C-Stahl Sprinklerrohr CF 76x2,0



65KA01J + C-Stahl Sprinklerrohr CF 89x2,0



65KA01K + C-Stahl Sprinklerrohr CF 108x2,0



65KA08 +

Aufzahlung (Az) auf C-Stahl Sprinklerrohre für alle erforderlichen Form- und Verbindungsstücke mit

Pressverbindungen und das Befestigungsmaterial (Formst/Befest.) für alle Leitungsarten.

65KA08D + Az CF Formst/Befest. alle Leitungen 22 KEL

65KA08E + Az CF Formst/Befest. alle Leitungen 28 KEL

65KA08F + Az CF Formst/Befest. alle Leitungen 35 KEL

65KA08G + Az CF Formst/Befest. alle Leitungen 42 KEL

65KA08H + Az CF Formst/Befest. alle Leitungen 54 KEL

65KA08I + Az CF Formst/Befest. alle Leitungen 76 KEL

65KA08J + Az CF Formst/Befest. alle Leitungen 89 KEL


EH

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m



Seite 242



65KA08K + Az CF Formst/Befest. alle Leitungen 108 KEL

65KA21 +

Aufzahlung (Az) auf C-Stahl Sprinklerrohre für eine Kupplung egal, mit beidseitiger Pressmuffe,

z.B. Steelfix C-Stahl Press-Kupplung egal CP410 von KELIT oder Gleichwertiges.

65KA21D + Az CF Press-Kupplung egal 22



65KA21E + Az CF Press-Kupplung egal 28



65KA21F + Az CF Press-Kupplung egal 35



65KA21G + Az CF Press-Kupplung egal 42



65KA21H + Az CF Press-Kupplung egal 54



65KA21I + Az CF Press-Kupplung egal 76



65KA21J + Az CF Press-Kupplung egal 89



65KA21K + Az CF Press-Kupplung egal 108



65KA24 +

Aufzahlung (Az) auf C-Stahl Sprinklerrohre für einen Reduziernippel innen/außen, mit Pressmuffe. Ohne


z.B. Steelfix C-Stahl Press-Reduziernippel CP411 von KELIT oder Gleichwertiges.

65KA24D + Az CF Press-Reduziernippel innen/außen 22



65KA24E + Az CF Press-Reduziernippel innen/außen 28



65KA24F + Az CF Press-Reduziernippel innen/außen 35 KEL


65KA24G + Az CF Press-Reduziernippel innen/außen 42



65KA24H + Az CF Press-Reduziernippel innen/außen 54



65KA24I + Az CF Press-Reduziernippel innen/außen 76 KEL


65KA24J + Az CF Press-Reduziernippel innen/außen 89




EH

m

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 243



65KA24K + Az CF Press-Reduziernippel innen/außen 108



65KA28 +

Aufzahlung (Az) auf C-Stahl Sprinklerrohre für eine Überschubkupplung, mit beidseitiger Pressmuffe,

z.B. Steelfix C-Stahl Press-Überschubkupplung CP415 von KELIT oder Gleichwertiges.

65KA28D + Az CF Press-Überschubkupplung 22



65KA28E + Az CF Press-Überschubkupplung 28



65KA28F + Az CF Press-Überschubkupplung 35



65KA28G + Az CF Press-Überschubkupplung 42



65KA28H + Az CF Press-Überschubkupplung 54



65KA28I + Az CF Press-Überschubkupplung 76



65KA28J + Az CF Press-Überschubkupplung 89



65KA28K + Az CF Press-Überschubkupplung 108



65KA29 +

Aufzahlung (Az) auf C-Stahl Sprinklerrohre für einen Press-Übergang auf Schweißsystem,

z.B. Steelfix C-Stahl Press-Übergang auf Schweißsystem CP417 von KELIT oder Gleichwertiges.

65KA29B + Az CF Press-Übergang auf Schweißsystem 15



65KA29C + Az CF Press-Übergang auf Schweißsystem 18



65KA29D + Az CF Press-Übergang auf Schweißsystem 22 KEL


65KA29E + Az CF Press-Übergang auf Schweißsystem 28



Suchtext:

CP417

65KA29F + Az CF Press-Übergang auf Schweißsystem 35



65KA29G + Az CF Press-Übergang auf Schweißsystem 42



65KA29H + Az CF Press-Übergang auf Schweißsystem 54 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 244




65KA29I + Az CF Press-Übergang auf Schweißsystem 76



65KA29J + Az CF Press-Übergang auf Schweißsystem 89



65KA29K + Az CF Press-Übergang auf Schweißsystem 108



65KA30 +

Aufzahlung (Az) auf C-Stahl Sprinklerrohre für einen Press-Übergang auf Nutsystem,

z.B. Steelfix C-Stahl Press-Übergang auf Nutsystem CP418 von KELIT oder Gleichwertiges.

65KA30E + Az CF Press-Übergang auf Nutsystem 28



Suchtext:

CP418

65KA30F + Az CF Press-Übergang auf Nutsystem 35



65KA30G + Az CF Press-Übergang auf Nutsystem 42



65KA30H + Az CF Press-Übergang auf Nutsystem 54



65KA30I + Az CF Press-Übergang auf Nutsystem 76



65KA30J + Az CF Press-Übergang auf Nutsystem 89 KEL


65KA30K + Az CF Press-Übergang auf Nutsystem 108



65KA33 +

Aufzahlung (Az) auf C-Stahl Sprinklerrohre für einen Bogen 45°/90°, mit Pressmuffe(n). Ohne


z.B. Steelfix C-Stahl Press-Bogen/Winkel CP420/CP425 und CP421/CP426 von KELIT oder


65KA33D + Az CF Press-Bogen 22



65KA33E + Az CF Press-Bogen 28



65KA33F + Az CF Press-Bogen 35



65KA33G + Az CF Press-Bogen 42



65KA33H + Az CF Press-Bogen 54 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 245




65KA33I + Az CF Press-Bogen 76



65KA33J + Az CF Press-Bogen 89



65KA33K + Az CF Press-Bogen 108



65KA39 +

Aufzahlung (Az) auf C-Stahl Sprinklerrohre für einen Passbogen 90° außen/außen,

z.B. Steelfix C-Stahl Press-Passbogen 90° CP422 von KELIT oder Gleichwertiges.

65KA39D + Az CF Press-Passbogen 90° außen/außen 22



65KA39E + Az CF Press-Passbogen 90° außen/außen 28



65KA39F + Az CF Press-Passbogen 90° außen/außen 35



65KA39G + Az CF Press-Passbogen 90° außen/außen 42



65KA39H + Az CF Press-Passbogen 90° außen/außen 54



65KA45 +

Aufzahlung (Az) auf C-Stahl Sprinklerrohre für einen Sprungbogen 90° außen/außen,

z.B. Steelfix C-Stahl Press-Sprungbogen 90° CP427 von KELIT oder Gleichwertiges.

65KA45D + Az CF Press-Sprungbogen außen/außen 22 KEL


65KA45E + Az CF Press-Sprungbogen außen/außen 28



65KA49 +

Aufzahlung (Az) auf C-Stahl Sprinklerrohre für ein T-Stück, mit Pressmuffen. Ohne Unterschied der

Reduzierung,

z.B. Steelfix C-Stahl Press-T-Stück CP440 von KELIT oder Gleichwertiges.

65KA49D + Az CF Press-T-Stück 22



65KA49E + Az CF Press-T-Stück 28



65KA49F + Az CF Press-T-Stück 35



65KA49G + Az CF Press-T-Stück 42




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 246



65KA49H + Az CF Press-T-Stück 54



65KA49I + Az CF Press-T-Stück 76



65KA49J + Az CF Press-T-Stück 89



65KA49K + Az CF Press-T-Stück 108



65KA51 +

Aufzahlung (Az) auf C-Stahl Sprinklerrohre für ein T-Stück, mit Pressmuffen und mit Innengewinde (IG)


z.B. Steelfix C-Stahl Press-T-Stück mit Abgang IG CP447 von KELIT oder Gleichwertiges.

65KA51D + Az CF Press-T-Stück mit Abgang IG 22



65KA51E + Az CF Press-T-Stück mit Abgang IG 28



65KA51F + Az CF Press-T-Stück mit Abgang IG 35



65KA51G + Az CF Press-T-Stück mit Abgang IG 42



65KA51H + Az CF Press-T-Stück mit Abgang IG 54



65KA51I + Az CF Press-T-Stück mit Abgang IG 76



65KA51J + Az CF Press-T-Stück mit Abgang IG 89



65KA51K + Az CF Press-T-Stück mit Abgang IG 108



65KA53 +

Aufzahlung (Az) auf C-Stahl Sprinklerrohre für einen Übergang mit Pressmuffe und mit Außengewinde


z.B. Steelfix C-Stahl Press-Übergang mit AG CP450 von KELIT oder Gleichwertiges.

65KA53D + Az CF Press-Übergang mit AG 22



65KA53E + Az CF Press-Übergang mit AG 28



65KA53F + Az CF Press-Übergang mit AG 35




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 247



65KA53G + Az CF Press-Übergang mit AG 42



65KA53H + Az CF Press-Übergang mit AG 54



65KA53I + Az CF Press-Übergang mit AG 76



65KA53J + Az CF Press-Übergang mit AG 89



65KA57 +

Aufzahlung (Az) auf C-Stahl Sprinklerrohre für einen Holländer mit Pressmuffe und mit Außengewinde


z.B. Steelfix C-Stahl Press-Holländer mit AG CP451 von KELIT oder Gleichwertiges.

65KA57D + Az CF Press-Holländer mit AG 22



65KA57E + Az CF Press-Holländer mit AG 28



65KA57F + Az CF Press-Holländer mit AG 35



65KA57G + Az CF Press-Holländer mit AG 42



65KA57H + Az CF Press-Holländer mit AG 54



65KA63 +

Aufzahlung (Az) auf C-Stahl Sprinklerrohre für einen Übergang, mit Pressmuffe und mit Innengewinde


z.B. Steelfix C-Stahl Press-Übergang mit IG CP457 von KELIT oder Gleichwertiges.

65KA63D + Az CF Press-Übergang mit IG 22



65KA63E + Az CF Press-Übergang mit IG 28



65KA63F + Az CF Press-Übergang mit IG 35



65KA65 +

Aufzahlung (Az) auf C-Stahl Sprinklerrohre für eine Press-Schiebemuffe als Passstück, mit Pressmuffe

und mit Innengewinde (IG). Ohne Unterschied der Gewindedimension,

z.B. Steelfix C-Stahl Press-Schiebemuffe mit IG CP458 von KELIT oder Gleichwertiges.

65KA65D + Az CF Press-Schiebemuffe mit IG 22



Suchtext:

CP458

65KA65E + Az CF Press-Schiebemuffe mit IG 28 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 248



65KA67 +


Aufzahlung (Az) auf C-Stahl Sprinklerrohre für einen Übergangswinkel 90° mit Pressmuffe und mit


z.B. Steelfix C-Stahl Press-Übergangswinkel 90° mit AG CP460 von KELIT oder Gleichwertiges.

65KA67D + Az CF Press-Übergangswinkel 90° mit AG 22



65KA67E + Az CF Press-Übergangswinkel 90° mit AG 28



65KA67F + Az CF Press-Übergangswinkel 90° mit AG 35



65KA67G + Az CF Press-Übergangswinkel 90° mit AG 42



65KA67H + Az CF Press-Übergangswinkel 90° mit AG 54



65KA69 +

Aufzahlung (Az) auf C-Stahl Sprinklerrohre für einen Übergangswinkel 90° mit Pressmuffe und mit

Innengewinde (IG),

z.B. Steelfix C-Stahl Press-Übergangswinkel 90° mit IG CP467 von KELIT oder Gleichwertiges.

65KA69D + Az CF Press-Übergangswinkel 90° mit IG 22



Suchtext:

CP467

65KA69E + Az CF Press-Übergangswinkel 90° mit IG 28



65KA69F + Az CF Press-Übergangswinkel 90° mit IG 35



65KA73 +

Aufzahlung (Az) auf C-Stahl Sprinklerrohre für eine Kappe, mit Pressmuffe,

z.B. Steelfix C-Stahl Press-Kappe CP471 von KELIT oder Gleichwertiges.

65KA73D + Az CF Press-Kappe 22



65KA73E + Az CF Press-Kappe 28



65KA73F + Az CF Press-Kappe 35



65KA73G + Az CF Press-Kappe 42



65KA73H + Az CF Press-Kappe 54



65KA73I + Az CF Press-Kappe 76 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 249




65KA73J + Az CF Press-Kappe 89



65KA73K + Az CF Press-Kappe 108



65KA77 +

Aufzahlung (Az) auf C-Stahl Sprinklerrohre für einen Übergangsflansch PN16, mit Pressmuffe,





Suchtext:

CP486







65KC + Edelstahl Sprinklerrohre Zubehör (KE KELIT)


Im Folgenden sind Rohrleitungen und Formstücke für geschlossene Sprinkler-Nass- und

Trockensysteme mit oder ohne Frostschutzmittel beschrieben.

2. Sprinklerrohr:

Sprinklerrohre aus lasergeschweißtem Edelstahl, Außen- und Innenseite metallisch blank,

Werkstoff-Nr.: 1.4401 nach ÖNORM EN 10312 und EN 10217-7 zur Verwendung für Sprinkleranlagen

sowie geeignet für Pressverbindung.





Formstücke für Pressverbindung werden aus Edelstahl, Werkstoff-Nr. 1.4404 gefertigt. Zur Abdichtung

sind Formstücke mit einem O-Ring aus EPDM ausgestattet; von DNOD15 bis DNOD54 ist der O-Ring

mit einer besonderen Kontur (ohne Reduzierung der O-Ring-Dicke) als Sicherheitsfunktion gegen

unverpresste Verbindung ausgeführt (unverpresst undicht). Die Verbindung ist nach dem Pressen

unlösbar, formschlüssig und dauerhaft dicht. Im Folgenden werden Formstücke für Pressverbindung im

Stichwort mit Hinweis NP gekennzeichnet.










Kaltwasser-Druckprobe nach VDS CEA 4001 "Sprinkleranlagen, Planung und Einbau", von mindestens

zwei Stunden Dauer. Dabei ist ein Druck entsprechend dem 1,5-fachen Betriebsdruck, mindestens aber

15 bar aufrecht zu halten.


EH

Stk

Stk

Stk

Stk

Stk



Seite 250



65KC01 +

8. Zulassung:

Das Sprinklersortiment besitzt die Zulassung nach VDS-Richtlinien und nach FM (Factory Mutual) und

wird nur mit dem darin zugelassenen Werkzeug verarbeitet.











Edelstahl Sprinklerrohr aus Werkstoff-Nr.: 1.4401 für Sprinkleranlagen, geprüft gemäß Norm,

z.B. Edelstahl Sprinklerrohr 1.4401 NF100 von KELIT oder Gleichwertiges.

65KC01D + Edelstahl-Sprinklerrohr NF 1.4401 22x1,5



65KC01E + Edelstahl-Sprinklerrohr NF 1.4401 28x1,5



65KC01F + Edelstahl-Sprinklerrohr NF 1.4401 35x1,5



65KC01G + Edelstahl-Sprinklerrohr NF 1.4401 42x1,5



65KC01H + Edelstahl-Sprinklerrohr NF 1.4401 54x1,5



65KC01I + Edelstahl-Sprinklerrohr NF 1.4401 76,1x2,0



65KC01J + Edelstahl-Sprinklerrohr NF 1.4401 88,9x2,0



65KC01K + Edelstahl-Sprinklerrohr NF 1.4401 108,0x2,0



65KC08 +

Aufzahlung (Az) auf Edelstahl Sprinklerrohre für alle erforderlichen Form- und Verbindungsstücke mit

Pressverbindungen (NP) und das Befestigungsmaterial (Formst/Befest.) für alle Leitungsarten.

65KC08D + Az NF Formst/Befest. alle Leitungen 22 KEL

65KC08E + Az NF Formst/Befest. alle Leitungen 28 KEL

65KC08F + Az NF Formst/Befest. alle Leitungen 35 KEL

65KC08G + Az NF Formst/Befest. alle Leitungen 42 KEL

65KC08H + Az NF Formst/Befest. alle Leitungen 54 KEL


EH

m

m

m

m

m

m

m

m

m

m

m

m

m



Seite 251



65KC08I + Az NF Formst/Befest. alle Leitungen 76 KEL

65KC08J + Az NF Formst/Befest. alle Leitungen 89 KEL

65KC08K + Az NF Formst/Befest. alle Leitungen 108 KEL

65KC21 +

Aufzahlung (Az) auf Edelstahl Sprinklerrohre für eine Kupplung egal, mit beidseitiger Pressmuffe,

z.B. Steelfix Edelstahl Press-Kupplung egal NP410 von KELIT oder Gleichwertiges.

65KC21D + Az NF Press-Kupplung egal 22



65KC21E + Az NF Press-Kupplung egal 28



65KC21F + Az NF Press-Kupplung egal 35



65KC21G + Az NF Press-Kupplung egal 42



65KC21H + Az NF Press-Kupplung egal 54



65KC21I + Az NF Press-Kupplung egal 76



65KC21J + Az NF Press-Kupplung egal 89



65KC21K + Az NF Press-Kupplung egal 108



65KC24 +

Aufzahlung (Az) auf Edelstahl Sprinklerrohre für einen Reduziernippel innen/außen, mit Pressmuffe.


z.B. Steelfix Edelstahl Press-Reduziernippel NP411 von KELIT oder Gleichwertiges.

65KC24E + Az NF Press-Reduziernippel innen/außen 28



65KC24F + Az NF Press-Reduziernippel innen/außen 35



65KC24G + Az NF Press-Reduziernippel innen/außen 42



65KC24H + Az NF Press-Reduziernippel innen/außen 54



65KC24I + Az NF Press-Reduziernippel innen/außen 76



65KC24J + Az NF Press-Reduziernippel innen/außen 89




EH

m

m

m

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 252



65KC24K + Az NF Press-Reduziernippel innen/außen 108



65KC28 +

Aufzahlung (Az) auf Edelstahl Sprinklerrohre für eine Überschubkupplung, mit beidseitiger Pressmuffe,

z.B. Steelfix Edelstahl Press-Überschubkupplung NP415 von KELIT oder Gleichwertiges.

65KC28D + Az NF Press-Überschubkupplung 22



65KC28E + Az NF Press-Überschubkupplung 28



65KC28F + Az NF Press-Überschubkupplung 35



65KC28G + Az NF Press-Überschubkupplung 42



65KC28H + Az NF Press-Überschubkupplung 54



65KC28I + Az NF Press-Überschubkupplung 76



65KC28J + Az NF Press-Überschubkupplung 89



65KC28K + Az NF Press-Überschubkupplung 108



65KC30 +

Aufzahlung (Az) auf Edelstahl Sprinklerrohre für einen Press-Übergang auf Nutsystem,

z.B. Steelfix Edelstahl Press-Übergang auf Nutsystem NP418 von KELIT oder Gleichwertiges.

65KC30E + Az NF Press-Übergang auf Nutsystem 28



Suchtext:

NP418

65KC30F + Az NF Press-Übergang auf Nutsystem 35



65KC30G + Az NF Press-Übergang auf Nutsystem 42



65KC30H + Az NF Press-Übergang auf Nutsystem 54



65KC30I + Az NF Press-Übergang auf Nutsystem 76



65KC30J + Az NF Press-Übergang auf Nutsystem 89



65KC30K + Az NF Press-Übergang auf Nutsystem 108 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 253



65KC32 +


Aufzahlung (Az) auf Edelstahl Sprinklerrohre für einen Bogen oder Winbkel, mit Pressmuffe(n). Ohne


z.B. Steelfix Edelstahl Press-Bogen/Winkel 90/45° NP420/NP425 und NP425 und NP421/NP426 von

KELIT oder Gleichwertiges.

65KC32D + Az NF Press-Bogen/Winkel 22



65KC32E + Az NF Press-Bogen/Winkel 28



65KC32F + Az NF Press-Bogen/Winkel 35



65KC32G + Az NF Press-Bogen/Winkel 42



65KC32H + Az NF Press-Bogen/Winkel 54



65KC32I + Az NF Press-Bogen/Winkel 76



65KC32J + Az NF Press-Bogen/Winkel 89



65KC32K + Az NF Press-Bogen/Winkel 108



65KC45 +

Aufzahlung (Az) auf Edelstahl Sprinklerrohre für einen Sprungbogen 90° außen/außen,

z.B. Steelfix Edelstahl Press-Sprungbogen 90° NP427 von KELIT oder Gleichwertiges.

65KC45D + Az NF Press-Sprungbogen 90° außen/außen 22



65KC45E + Az NF Press-Sprungbogen 90° außen/außen 28



65KC49 +

Aufzahlung (Az) auf Edelstahl Sprinklerrohre für ein T-Stück, mit Pressmuffen. Ohne Unterschied der

Reduzierung,

z.B. Steelfix Edelstahl Press-T-Stück NP440 von KELIT oder Gleichwertiges.

65KC49D + Az NF Press-T-Stück 22



65KC49E + Az NF Press-T-Stück 28



65KC49F + Az NF Press-T-Stück 35



65KC49G + Az NF Press-T-Stück 42 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 254




65KC49H + Az NF Press-T-Stück 54



65KC49I + Az NF Press-T-Stück 76



65KC49J + Az NF Press-T-Stück 89



65KC49K + Az NF Press-T-Stück 108



65KC51 +

Aufzahlung (Az) auf Edelstahl Sprinklerrohre für ein T-Stück, mit Pressmuffen und mit Innengewinde (IG)


z.B. Steelfix Edelstahl Press-T-Stück mit Abgang IG NP447 von KELIT oder Gleichwertiges.

65KC51D + Az NF Press-T-Stück mit Abgang IG 22



65KC51E + Az NF Press-T-Stück mit Abgang IG 28



65KC51F + Az NF Press-T-Stück mit Abgang IG 35



65KC51G + Az NF Press-T-Stück mit Abgang IG 42



65KC51H + Az NF Press-T-Stück mit Abgang IG 54



65KC51I + Az NF Press-T-Stücfk mit Abgang IG 76



65KC51J + Az NF Press-T-Stücfk mit Abgang IG 89



65KC51K + Az NF Press-T-Stücfk mit Abgang IG 108



65KC53 +

Aufzahlung (Az) auf Edelstahl Sprinklerrohre für einen Übergang mit Pressmuffe und mit Außengewinde


z.B. Steelfix Edelstahl Press-Übergang mit AG NP450 von KELIT oder Gleichwertiges.

65KC53D + Az NF Press-Übergang mit AG 22



65KC53E + Az NF Press-Übergang mit AG 28



65KC53F + Az NF Press-Übergang mit AG 35 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 255




65KC53G + Az NF Press-Übergang mit AG 42



65KC53H + Az NF Press-Übergang mit AG 54



65KC53I + Az NF Press-Übergang mit AG 76



65KC53J + Az NF Press-Übergang mit AG 89



65KC57 +

Aufzahlung (Az) auf Edelstahl Sprinklerrohre für einen Holländer mit Pressmuffe und mit Außengewinde


z.B. Steelfix Edelstahl Press-Holländer mit AG NP451 von KELIT oder Gleichwertiges.

65KC57D + Az NF Press-Holländer mit AG 22



65KC57E + Az NF Press-Holländer mit AG 28



65KC57F + Az NF Press-Holländer mit AG 35



65KC57G + Az NF Press-Holländer mit AG 42



65KC57H + Az NF Press-Holländer mit AG 54



65KC63 +

Aufzahlung (Az) auf Edelstahl Sprinklerrohre für einen Übergang, mit Pressmuffe und mit Innengewinde


z.B. Steelfix Edelstahl Press-Übergang mit IG NP457 von KELIT oder Gleichwertiges.

65KC63D + Az NF Press-Übergang mit IG 22



65KC63E + Az NF Press-Übergang mit IG 28



65KC63F + Az NF Press-Übergang mit IG 35



65KC63G + Az NF Press-Übergang mit IG 42



65KC63H + Az NF Press-Übergang mit IG 54




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 256



65KC65 +

Aufzahlung (Az) auf Edelstahl Sprinklerrohre für eine Press-Schiebemuffe als Passstück, mit

Pressmuffe und mit Innengewinde (IG). Ohne Unterschied der Gewindedimension,

z.B. Steelfix Edelstahl Press-Schiebemuffe mit IG NP458 von KELIT oder Gleichwertiges.

65KC65D + Az NF Press-Schiebemuffe mit IG 22



65KC65E + Az NF Press-Schiebemuffe mit IG 28



65KC67 +

Aufzahlung (Az) auf Edelstahl Sprinklerrohre für einen Übergangswinkel 90° mit Pressmuffe und mit


z.B. Steelfix Edelstahl Press-Übergangswinkel 90° mit AG NP460 von KELIT oder Gleichwertiges.

65KC67D + Az NF Press-Übergangswinkel 90° mit AG 22



65KC67E + Az NF Press-Übergangswinkel 90° mit AG 28



65KC67F + Az NF Press-Übergangswinkel 90° mit AG 35



65KC67G + Az NF Press-Übergangswinkel 90° mit AG 42



65KC67H + Az NF Press-Übergangswinkel 90° mit AG 54



65KC69 +

Aufzahlung (Az) auf Edelstahl Sprinklerrohre für einen Übergangswinkel 90° mit Pressmuffe und mit


z.B. Steelfix Edelstahl Press-Übergangswinkel 90° mit IG NP467 von KELIT oder Gleichwertiges.

65KC69D + Az NF Press-Übergangswinkel 90° mit IG 22



65KC69E + Az NF Press-Übergangswinkel 90° mit IG 28



65KC69F + Az NF Press-Übergangswinkel 90° mit IG 35



65KC73 +

Aufzahlung (Az) auf Edelstahl Sprinklerrohre für eine Kappe, mit Pressmuffe,

z.B. Steelfix Edelstahl Press-Kappe NP471 von KELIT oder Gleichwertiges.

65KC73D + Az NF Press-Kappe 22



65KC73E + Az NF Press-Kappe 28



65KC73F + Az NF Press-Kappe 35




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 257



65KC73G + Az NF Press-Kappe 42



65KC73H + Az NF Press-Kappe 54



65KC73I + Az NF Press-Kappe 76



65KC73J + Az NF Press-Kappe 89



65KC73K + Az NF Press-Kappe 108



65KC77 +

Aufzahlung (Az) auf Edelstahl Sprinklerrohre für einen Übergangsflansch PN16, mit Pressmuffe,

z.B. Steelfix Edelstahl Press-Übergangsflansch PN16 NP486 von KELIT oder Gleichwertiges.

65KC77H + Az NF Press-Übergangsflansch PN16 54



Suchtext:

NP486

65KC77I + Az NF Press-Übergangsflansch PN16 76



65KC77J + Az NF Press-Übergangsflansch PN16 89



65KC77K + Az NF Press-Übergangsflansch PN16 108



65KC81 +

Aufzahlung (Az) auf Edelstahl Sprinklerrohre für eine Gewebeschlauch aus Edelstahl, mit einerseits

Einsteckstück und andererseits gerades Rohrstück mit Innengewinde 1/2 (IG) sowie mit

höhenverstellbarer Befestigung.

Angegeben ist: die Länge in Millimeter (L=),

z.B. Steelfix Edelstahl Press-Gewebeschlauch mit IG NP459 von KELIT oder Gleichwertiges.

65KC81B + Az NF Press-Gewebeschlauch IG 22 L=1000



Suchtext:

NP459

65KC81C + Az NF Press-Gewebeschlauch IG 22 L=1500



65KC81D + Az NF Press-Gewebeschlauch IG 22 L=2000



65KC81F + Az NF Press-Gewebeschlauch IG 28 L=1000



65KC81G + Az NF Press-Gewebeschlauch IG 28 L=1500




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 258



65KC81H + Az NF Press-Gewebeschlauch IG 28 L=2000



65KC82 +

Aufzahlung (Az) auf Edelstahl Sprinklerrohre für eine Gewebeschlauch aus Edelstahl, mit einerseits

Einsteckstück und andererseits Winkelstück 90° mit Innengewinde 1/2 (IG/90) sowie mit

höhenverstellbarer Befestigung.

Angegeben ist: die Länge in Millimeter (L=),

z.B. Steelfix Edelstahl Press-Gewebeschlauch mit IG/90 NP469 von KELIT oder Gleichwertiges.

65KC82A + Az NF Press-Gewebeschlauch IG/90 22 L=800



Suchtext:

NP469

65KC82B + Az NF Press-Gewebeschlauch IG/90 22 L=1000



65KC82C + Az NF Press-Gewebeschlauch IG/90 22 L=1500



65KC82E + Az NF Press-Gewebeschlauch IG/90 28 L=800



65KC82F + Az NF Press-Gewebeschlauch IG/90 28 L=1000



65KC82G + Az NF Press-Gewebeschlauch IG/90 28 L=1500




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 259



Leistungsgruppe (LG) 79 - Rohre mit vorgefertigter Wärmedämmung






Vorversion:





ABK-EDS 008




ULG 79KE Guss-Druckrohre mit WD und Spiro (KE KELIT)

ULG 79KF Guss-DruckR mWD u.MantelR aus PE (KE KELIT)

ULG 79KG Flexible VPE Rohre mit WD (KE KELIT)

ULG 79KH Flexible PE-100 Rohre mit WD (KE KELIT)

ULG 79KL Flexible Niro-Rohre für Solaranlagen (KE KELIT)

ULG 79KP Geschw.StahlR mWD u.MantelR a.PE (KE KELIT)

ULG 79KR Geschw. Stahlrohre m. WD u.Spiro (KE KELIT)

ULG 79KS Leckwarnsystem (KE KELIT)

ULG 79KX Gemuffte DruckR aus PVC WD-SP (KE KELIT)

ULG 79KY Gemuffte DruckR aus PVC WD-PE (KE KELIT)




Seite 260



79

Rohre mit vorgefertigter Wärmedämmung



Vorisolierte Rohre:

Im Folgenden werden Rohre mit vorgefertigter Wärmedämmung auch als vorisolierte Rohre bezeichnet.

79KE + Guss-Druckrohre mit WD und Spiro (KE KELIT)

Druckleitungen für Trinkwasser mit werkseitig aufgebrachter Wärmedämmung und Mantelrohr aus innen

spiralgefalztem Stahlblech

1. Material:


Druckrohr aus duktilem Gusseisen, mit VRS-Steckmuffenverbindung.


Polyurethanschaumstoff, 95% geschlossenzellig, FCKW-frei, Lambda-Wert 0,027 W/mK, Kerndichte

mindestens 60 kg/m3.






Im Stichwort wird das Rohrsystem mit Guss-SP gekennzeichnet und der Außendurchmesser x

Wanddicke des Rohres in mm, /der Außendurchmesser des Mantelrohres in mm /und der D-Wert in

mK/W (z.B. 274,0x7,5/450/2,91) oder bei Fittings nur der Außendurchmesser des Mediumrohres (z.B.

274) oder bei Muffen der Außendurchmesser des Mantelrohres in mm (z.B. 450) angegeben.


PN40: 20°C/40 bar.


Die werkseitig aufgebrachte Wärmedämmung wird in 4 Dämmserien ausgeführt. In der Folge mit WD1,

WD2, WD3 und WD4 abgekürzt (D-Wert steigt von 1 bis 4).

5. Rohre, Rohrverbindung und Verschnitt:


Schweißmaterial und sonstiges Dichtmaterial sind in den Einheitspreisen einkalkuliert. Die Lieferlängen

der Rohre sind so zu wählen, dass die Anzahl der benötigten Rohrverbindungen minimiert wird.




Das beschriebene Rohrsystem wird auch bei der Auswahl der Formteile (Systemteile) beibehalten. Es

werden nur vom Hersteller des angebotenen Rohrsystems zur Aufrechterhaltung der Systemgarantie

empfohlene Form- und Verbindungsstücke verwendet.










EH



Seite 261






iben.

Gerades Druckrohr aus duktilem Gusseisen mit werkseitig aufgebrachter Wärmedämmung und

Mantelrohr (SP), Dämmserie 1,

z.B. KE KELIT Guss-SP Rohr, Dämmserie 1 oder Gleichwertiges.

79KE01A + Guss-SP Druckrohr WD1 98,0x6,0/180/3,55

Angebotenes Rohrsystem/Type: . . . . . . . . . . . .


79KE01B + Guss-SP Druckrohr WD1 118,0x6,1/225/3,78



79KE01C + Guss-SP Druckrohr WD1 144,0x6,2/250/3,23



79KE01D + Guss-SP Druckrohr WD1 170,0x6,5/280/2,92



79KE01E + Guss-SP Druckrohr WD1 222,0x7,0/355/2,75



79KE01F + Guss-SP Druckrohr WD1 274,0x7,5/400/2,22



79KE01G + Guss-SP Druckrohr WD1 326,0x8,0/450/1,89




Gerades Druckrohr aus duktilem Gusseisen mit werkseitig aufgebrachter Wärmedämmung und strahlund

regenwasserdichtem Mantelrohr (SP), Dämmserie 1,


79KE02A + Guss-SP Druckr.WD1 dicht 98,0x6,0/180/3,55



79KE02B + Guss-SP Druckr.WD1 dicht 118,0x6,1/225/3,78 KEL


79KE02C + Guss-SP Druckr.WD1 dicht 144,0x6,2/250/3,23



79KE02D + Guss-SP Druckr.WD1 dicht 170,0x6,5/280/2,92



79KE02E + Guss-SP Druckr.WD1 dicht 222,0x7,0/355/2,75



79KE02F + Guss-SP Druckr.WD1 dicht 274,0x7,5/400/2,22



79KE02G + Guss-SP Druckr.WD1 dicht 326,0x8,0/450/1,89




EH

m

m

m

m

m

m

m

m

m

m

m

m

m

m



Seite 262




Aufzahlung (Az) auf die Positionen Guss-SP mit werkseitig aufgebrachter Wärmedämmung, der

Dämmserie 1, für einen Bogen 15-90° einschließlich Wärmedämmung mit Mantelrohr,

z.B. KE KELIT Guss-SP Bogen, Dämmserie 1 oder Gleichwertiges.

79KE04A + Az Guss-SP WD1 Bogen 15-90 98



79KE04B + Az Guss-SP WD1 Bogen 15-90 118



79KE04C + Az Guss-SP WD1 Bogen 15-90 144



79KE04D + Az Guss-SP WD1 Bogen 15-90 170



79KE04E + Az Guss-SP WD1 Bogen 15-90 222



79KE04F + Az Guss-SP WD1 Bogen 15-90 274



79KE04H + Az Guss-SP WD1 Bogen 15-90 326





Dämmserie 1, für einen Bogen 15-90° einschließlich Wärmedämmung mit strahlund


z.B. KE KELIT strahlund regenwasserdichter Guss-SP Bogen, Dämmserie 1 oder Gleichwertiges.

79KE05A + Az Guss-SP WD1 dicht Bogen 15-90 98



79KE05B + Az Guss-SP WD1 dicht Bogen 15-90 118



79KE05C + Az Guss-SP WD1 dicht Bogen 15-90 144



79KE05D + Az Guss-SP WD1 dicht Bogen 15-90 170



79KE05E + Az Guss-SP WD1 dicht Bogen 15-90 222



79KE05F + Az Guss-SP WD1 dicht Bogen 15-90 274



79KE05H + Az Guss-SP WD1 dicht Bogen 15-90 326




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 263































z.B. KE KELIT strahlund regenwasserdichtes Guss-SP Rohr, Dämmserie 2 oder Gleichwertiges.




79KE12B + Guss-SP Druckr.WD2 dicht 118,0x6,1/250/4,40























EH

m

m

m

m

m

m

m

m

m

m

m

m

m

m



Seite 264





















79KE14G + Az Guss-SP WD2 Bogen 15-90 326


























79KE15G + Az Guss-SP WD2 dicht Bogen 15-90 326











EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

m



Seite 265
























z.B. KE KELIT strahlund regenwasserdichtes Guss-SP Rohr, Dämmserie 3 oder Gleichwertiges.

































EH

m

m

m

m

m

m

m

m

m

m

m

m

m

Stk

Stk



Seite 266















79KE24G + Az Guss-SP WD3 Bogen 15-90 326


























79KE25G + Az Guss-SP WD3 dicht Bogen 15-90 326

















EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

m

m

m



Seite 267























































79KE35B + Az Guss-SP WD4 dicht Bogen 15-90 118 KEL


EH

m

m

m

m

m

m

m

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 268














Aufzahlung (Az) auf die Positionen Guss-SP mit werkseitig aufgebrachter Wärmedämmung und

Mantelrohr, für eine Muffe zur Stoßabdichtung, mit Dichtungsband und PUR-Ortsschaum,

z.B. KE KELIT Guss-SP Muffe oder Gleichwertiges.

79KE41A + Az Guss-SP WD Muffe 180



79KE41B + Az Guss-SP WD Muffe 200



79KE41C + Az Guss-SP WD Muffe 225



79KE41D + Az Guss-SP WD Muffe 250



79KE41E + Az Guss-SP WD Muffe 280



79KE41F + Az Guss-SP WD Muffe 315



79KE41G + Az Guss-SP WD Muffe 355



79KE41H + Az Guss-SP WD Muffe 400



79KE41I + Az Guss-SP WD Muffe 450



79KE41J + Az Guss-SP WD Muffe 500



79KE41K + Az Guss-SP WD Muffe 560




Aufzahlung (Az) auf die Positionen Guss-SP mit werkseitig aufgebrachter Wärmedämmung und strahlund

regenwasserdichtem Mantelrohr, für eine Muffe zur Stoßabdichtung, mit Dichtungsband und

PUR-Ortsschaum,

z.B. KE KELIT strahlund regenwasserdichte Guss-SP Muffe oder Gleichwertiges.

79KE42A + Az Guss-SP WD dicht Muffe 180 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 269




79KE42B + Az Guss-SP WD dicht Muffe 200



79KE42C + Az Guss-SP WD dicht Muffe 225



79KE42D + Az Guss-SP WD dicht Muffe 250



79KE42E + Az Guss-SP WD dicht Muffe 280



79KE42F + Az Guss-SP WD dicht Muffe 315



79KE42G + Az Guss-SP WD dicht Muffe 355



79KE42H + Az Guss-SP WD dicht Muffe 400



79KE42I + Az Guss-SP WD dicht Muffe 450



79KE42J + Az Guss-SP WD dicht Muffe 500



79KE42K + Az Guss-SP WD dicht Muffe 560



79KF + Guss-DruckR mWD u.MantelR aus PE (KE KELIT)

Druckleitungen für Trinkwasser mit werkseitig aufgebrachter Wärmedämmung und Mantelrohr aus

Polyethylen.

Ständige Vertragsbestimmungen:

1. Material:


Druckrohr aus duktilem Gusseisen, mit VRS-Steckmuffenverbindung.





aus Polyethylen hoher Dichte für Wasserleitungen (PE-HD-Rohr), entsprechend DIN 8075, gegen

UV-Strahlen langzeit geschützt, geeignet für Erdverlegung.


Im Stichwort wird das Rohrsystem mit Guss-PE gekennzeichnet und der Außendurchmesser x

Wanddicke des Rohres in mm, /der Außendurchmesser des Mantelrohres in mm /und der D-Wert in

mK/W (z.B. 274,0x7,5/450/2,75) oder bei Fittings nur der Außendurchmesser des Mediumrohres (z.B.

274) oder bei Muffen der Außendurchmesser des Mantelrohres in mm (z.B. 450) angegeben.



EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 270



79KF01 +

PN40: 20°C/40 bar.

























Mantelrohr (PE), Dämmserie 1,

z.B. KE KELIT Guss-PE Rohr, Dämmserie 1 oder Gleichwertiges.

79KF01A + Guss-PE Druckrohr WD1 98,0x6,0/180/3,40



79KF01B + Guss-PE Druckrohr WD1 118,0x6,1/225/3,63



79KF01C + Guss-PE Druckrohr WD1 144,0x6,2/250/3,08



79KF01D + Guss-PE Druckrohr WD1 170,0x6,5/280/2,77



79KF01E + Guss-PE Druckrohr WD1 222,0x7,0/355/2,59



79KF01F + Guss-PE Druckrohr WD1 274,0x7,5/400/2,05



79KF01G + Guss-PE Druckrohr WD1 326,0x8,0/450/1,73




EH

m

m

m

m

m

m

m



Seite 271



79KF04 +

Aufzahlung (Az) auf die Positionen Guss-PE mit werkseitig aufgebrachter Wärmedämmung, der


z.B. KE KELIT Guss-PE Bogen, Dämmserie 1 oder Gleichwertiges.

79KF04A + Az Guss-PE WD1 Bogen 15-90 98



79KF04B + Az Guss-PE WD1 Bogen 15-90 118



79KF04C + Az Guss-PE WD1 Bogen 15-90 144



79KF04D + Az Guss-PE WD1 Bogen 15-90 170



79KF04E + Az Guss-PE WD1 Bogen 15-90 222



79KF04F + Az Guss-PE WD1 Bogen 15-90 274



79KF04H + Az Guss-PE WD1 Bogen 15-90 326



79KF11 +

























79KF14 +





EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

m

m

m

m

m

m

m



Seite 272





















79KF14G + Az Guss-PE WD2 Bogen 15-90 326



79KF21 +

























79KF24 +








EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

m

m

m

m

m

m

m

Stk



Seite 273


















79KF24G + Az Guss-PE WD3 Bogen 15-90 326



79KF31 +



















79KF34 +

















EH

Stk

Stk

Stk

Stk

Stk

Stk

m

m

m

m

m

Stk

Stk

Stk

Stk



Seite 274






79KF41 +

Aufzahlung (Az) auf die Positionen Guss-PE mit werkseitig aufgebrachter Wärmedämmung, für eine

Muffe zur Stoßabdichtung, mit Dichtungsband und PUR-Ortsschaum,

z.B. KE KELIT Guss-PE Muffe oder Gleichwertiges.

79KF41A + Az Guss-PE WD Muffe 180



79KF41B + Az Guss-PE WD Muffe 200



79KF41C + Az Guss-PE WD Muffe 225



79KF41D + Az Guss-PE WD Muffe 250



79KF41E + Az Guss-PE WD Muffe 280



79KF41F + Az Guss-PE WD Muffe 315



79KF41G + Az Guss-PE WD Muffe 355



79KF41H + Az Guss-PE WD Muffe 400



79KF41I + Az Guss-PE WD Muffe 450



79KF41J + Az Guss-PE WD Muffe 500



79KF41K + Az Guss-PE WD Muffe 560



79KF43 +

Aufzahlung (Az) auf die Positionen Guss-PE mit werkseitig aufgebrachter Wärmedämmung und

Mantelrohr, für einen wasserdichten Isolierabschluss, abgestimmt auf Medium- und Mantelrohr,

z.B. KE KELIT Guss-PE wasserdichter Isolierabschluss oder Gleichwertiges.

79KF43A + Az Guss-PE WD wasserd.Isollierabschluss 180



79KF43B + Az Guss-PE WD wasserd.Isollierabschluss 200



79KF43C + Az Guss-PE WD wasserd.Isollierabschluss 225




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 275



79KF43D + Az Guss-PE WD wasserd.Isollierabschluss 250



79KF43E + Az Guss-PE WD wasserd.Isollierabschluss 280



79KF43F + Az Guss-PE WD wasserd.Isollierabschluss 315



79KF43G + Az Guss-PE WD wasserd.Isollierabschluss 355



79KF43H + Az Guss-PE WD wasserd.Isollierabschluss 400



79KF43I + Az Guss-PE WD wasserd.Isollierabschluss 450



79KF43J + Az Guss-PE WD wasserd.Isollierabschluss 500



79KF43K + Az Guss-PE WD wasserd.Isollierabschluss 560



79KF46 +


Mantelrohr, geeignet zur Erdverlegung (Guss-PE), für Rohrunterlagen aus Hartschaumstoff (HS).



79KF46A + Az Guss-PE WD Rohrunterlagen HS



79KF48 +


Mantelrohr, geeignet zur Erdverlegung (Guss-PE), für ein Trassenwarnband, mitverlegt oberhalb der

Rohrleitung,


79KF48A + Az Guss-PE WD Trassenwarnband



79KG + Flexible VPE Rohre mit WD (KE KELIT)

Flexible VPE-Rohre mit werkseitig aufgebrachter Wärmedämmung und einem oder zwei Mediumrohren


1. Material:

1.1.1. Mediumrohr Sanitär (PEX San.):

Kunststoffrohr aus peroxid-vernetztem Polyäthylen (PE-Xa-Rohr), entsprechend ÖNORM EN 15875 und

EN 15632, geprüft, eigenund fremdüberwacht lt. Norm, mit gesicherter Langzeitlebensdauer.

1.1.2. Mediumrohr Heizung (PEX Heiz.):

Kunststoffrohr aus peroxid-vernetztem Polyäthylen (PE-Xa-Rohr), entsprechend ÖNORM EN 15875 und

EN 15632, geprüft, eigenund fremdüberwacht lt. Norm, mit gesicherter Langzeitlebensdauer und mit

zusätzlicher, eingefärbter Sauerstoff-Diffusionssperrschicht.

1.2.1. Wärmedämmung Sanitär:


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 276



Polyurethanschaumstoff CO2 getrieben nach prEN(TC107WG10), geschlossenzellig, FCKW-frei

Lambda-Wert: 0,0234 W/mK, Raumgewicht mindestens 60 kg/m3.

1.2.2. Wärmedämmung Heizung:

Polyurethanschaumstoff Pentan getrieben nach prEN(TC107WG10), geschlossenzellig, FCKW-frei



gewelltes Kunststoffrohr aus Polyäthylen niedriger Dichte (PE-LD) nahtlos aufextrudiert als Schutz

gegen mechanische Einwirkungen und Feuchtigkeit.

In der Folge mit PEX abgekürzt.


Im Stichwort wird das Rohrsystem und ein Hinweis auf die Verwendung angegeben (z.B. PEX Heiz. oder

PEX San.), der Außendurchmesser x Wanddicke des Rohres in mm, /der Außendurchmesser des

Mantelrohres in mm /und der D-Wert in mK/W (z.B. 63x5,7/126/3,53) oder bei Fittings nur der


Mantelrohres in mm (z.B. 126) angegeben.


Die geforderte Qualität der Wärmedämmung wird im Positionsstichwort angegeben und erreicht den je


3.1 Rohrhinterfüllung mit Thermosand:

Zusätzliche Wärmedämmung (als Aufzahlung in eigener Position) durch Verwendung von porenhältigem

Naturklinkersand (Haldit-Thermosand) anstelle von Kabelsand oder stabilisiertem Verfüllmaterial (SVM).

Wird kein Thermosand verwendet, so wird aus Gründen der Gleichwertigkeit in einer Beilage zum

Angebot ein Rohrsystem mit entsprechend höherer werkseitig aufgebrachter Wärmedämmung

angeboten. Der Nachweis dieser höheren Wärmedämmung wird in einem Berechnungsblatt erbracht.


4.1. Sanitär:

PN16: 16 bar/20°C - 10 bar/80°C; t max 95°C.

4.2. Heizung:

PN12,5: 12,5 bar/20°C - 6 bar/80°C; t max 95°C.



dass die Anzahl der Rohrverbindungen minimiert wird.

6. Verschraubungen und Pressfittings:

Die verwendeten Verschraubungen und Pressfittings sind einschließlich Stützhülsen, O-Ringen und

Klemmringen genau wie die Rohrqualität geprüft. Als Werkstoff wird Metall verwendet.

7. Wärmedämmung der Formstücke:

Die Wärmedämmung der Fomstücke entspricht in Qualität und Dichtheit der Dämmung der Rohre und

wird an den Verbindungsstellen ergänzt. Die Verbindungsstellen zwischen Formstück und Rohr werden

mit Schrumpfmuffe und Schrumpfband wasserdicht verschlossen.












EH



Seite 277



79KG01 +






Flexible Rohre aus vernetztem Polyethylen mit werkseitig aufgebrachter Wärmedämmung und

Mantelrohr, geeignet zur Erdverlegung,

z.B. KE KELIT PEX Rohr PEX-00 mit Wärmedämmung oder Gleichwertiges.

79KG01C + PEX Heiz.Rohr flexibel 25x2,3/76/7,49



79KG01D + PEX Heiz.Rohr flexibel 32x2,9/76/5,67



79KG01E + PEX Heiz.Rohr flexibel 40x3,7/91/5,49



79KG01F + PEX Heiz.Rohr flexibel 50x4,6/111/5,43



79KG01G + PEX Heiz.Rohr flexibel 63x5,8/126/4,73



79KG01H + PEX Heiz.Rohr flexibel 75x6,8/142/4,38



79KG01I + PEX Heiz.Rohr flexibel 90x8,2/162/4,06



79KG01J + PEX Heiz.Rohr flexibel 110x10,0/162/2,59



79KG03 +

Aufzahlung (Az) auf die Positionen flexible PEX Rohre mit werkseitig aufgebrachter Wärmedämmung,

geeignet zur Erdverlegung für ein gerades Verbindungsstück egal oder reduziert mit Pressverbindung für

das Mediumrohr. Ausführung entsprechend der Rohrleitung einschließlich Wärmedämmung und

Mantelrohr,

z.B. KE KELIT PEX Verbindungsmuffe PEX-42 mit Wärmedämmung oder Gleichwertiges.

79KG03C + Az PEX Heiz.Verbindung gerade 25



79KG03D + Az PEX Heiz.Verbindung gerade 32



79KG03E + Az PEX Heiz.Verbindung gerade 40



79KG03F + Az PEX Heiz.Verbindung gerade 50 KEL


79KG03G + Az PEX Heiz.Verbindung gerade 63 KEL


EH

m

m

m

m

m

m

m

m

Stk

Stk

Stk

Stk

Stk



Seite 278




79KG03H + Az PEX Heiz.Verbindung gerade 75



79KG03I + Az PEX Heiz.Verbindung gerade 90



79KG03J + Az PEX Heiz.Verbindung gerade 110



79KG04 +


geeignet zur Erdverlegung für ein T-Stück, egal oder reduziert, einschl. aufgeschweißten

Mediumrohrverbindungen und Muffenverbindungen (T-Stück eg./red.). Ausführung entsprechend der

Rohrleitung einschließlich Wärmedämmung und Mantelrohr. Ohne Unterschied der Reduzierung,

z.B. KE KELIT PEX vorisolierte T-Stücke PEX-30 mit Wärmedämmung und Verbindungsmuffen PEX-40

oder Gleichwertiges.

79KG04C + Az PEX Heiz.T-Stück eg./red. 25



79KG04D + Az PEX Heiz.T-Stück eg./red. 32



79KG04E + Az PEX Heiz.T-Stück eg./red. 40



79KG04F + Az PEX Heiz.T-Stück eg./red. 50



79KG04G + Az PEX Heiz.T-Stück eg./red. 63



79KG04H + Az PEX Heiz.T-Stück eg./red. 75



79KG04I + Az PEX Heiz.T-Stück eg./red. 90



79KG04J + Az PEX Heiz.T-Stück eg./red. 110



79KG05 +


geeignet zur Erdverlegung für einen Bogen 90°, Schenkellänge 1x1,5 m (Bogen 90). Ausführung

entsprechend der Rohrleitung einschließlich Wärmedämmung und Mantelrohr,

z.B. KE KELIT PEX vorisolierter Bogen PEX-35 mit Wärmedämmung oder Gleichwertiges.

Kommentar:

Die Verbindungsmuffe ist in Unterleistungsgruppe 79.KG gesondert auszuschreiben.

79KG05C + Az PEX Heiz.Bogen 90 25



79KG05D + Az PEX Heiz.Bogen 90 32 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 279




79KG05E + Az PEX Heiz.Bogen 90 40



79KG05F + Az PEX Heiz.Bogen 90 50



79KG05G + Az PEX Heiz.Bogen 90 63



79KG05H + Az PEX Heiz.Bogen 90 75



79KG05I + Az PEX Heiz.Bogen 90 90



79KG05J + Az PEX Heiz.Bogen 90 110



79KG06 +


geeignet zur Erdverlegung für einen Stahlbogen 90°, Schenkellänge 1,00 m, mit einem Pressübergang

auf PEX-Rohre, einschließlich Wärmedämmung und Mantelrohr,

z.B. KE KELIT PEX vorisolierter Aufstandsbogen PEX-37 mit Wärmedämmung oder Gleichwertiges.

Kommentar:


79KG06C + Az PEX Heiz.Stahlbogen 90 mit Übergang 25



79KG06D + Az PEX Heiz.Stahlbogen 90 mit Übergang 32



79KG06E + Az PEX Heiz.Stahlbogen 90 mit Übergang 40



79KG06F + Az PEX Heiz.Stahlbogen 90 mit Übergang 50



79KG06G + Az PEX Heiz.Stahlbogen 90 mit Übergang 63



79KG06H + Az PEX Heiz.Stahlbogen 90 mit Übergang 75



79KG06I + Az PEX Heiz.Stahlbogen 90 mit Übergang 90



79KG06J + Az PEX Heiz.Stahlbogen 90 mit Übergang 110




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 280



79KG21 +

Flexible Doppelrohre (DUO) aus vernetztem Polyethylen mit werkseitig aufgebrachter Wärmedämmung

und Mantelrohr, geeignet zur Erdverlegung,

z.B. KE KELIT DUO-PEX Rohr PEX-03 mit Wärmedämmung oder Gleichwertiges.

79KG21C + PEX Heiz.DUO-Rohr flex. 2x25x2,3/91/4,49



79KG21D + PEX Heiz.DUO-Rohr flex. 2x32x2,9/111/4,14



79KG21E + PEX Heiz.DUO-Rohr flex. 2x40x3,7/126/3,79



79KG21F + PEX Heiz.DUO-Rohr flex. 2x50x4,6/162/3,96



79KG21G + PEX Heiz.DUO-Rohr flex. 2x63x5,8/182/3,40



79KG22 +

Aufzahlung (Az) auf die Positionen flexible PEX Doppelrohre (DUO) mit werkseitig aufgebrachter

Wärmedämmung, geeignet zur Erdverlegung für ein gerades Verbindungsstück egal oder reduziert mit

Pressverbindungen. Ausführung entsprechend der Rohrleitung einschließlich Wärmedämmung und

Mantelrohr,

z.B. KE KELIT DUO-PEX Verbindungsmuffe PEX-43 mit Wärmedämmung oder Gleichwertiges.

79KG22C + Az PEX Heiz.DUO Verbindung gerade 2x25



79KG22D + Az PEX Heiz.DUO Verbindung gerade 2x32



79KG22E + Az PEX Heiz.DUO Verbindung gerade 2x40



79KG22F + Az PEX Heiz.DUO Verbindung gerade 2x50



79KG22G + Az PEX Heiz.DUO Verbindung gerade 2x63



79KG24 +


Wärmedämmung, geeignet zur Erdverlegung für ein T-Stück, egal oder reduziert, einschl.

aufgeschweißten Mediumrohrverbindungen und Muffenverbindungen (T-Stück eg./red.). Ausführung

entsprechend der Rohrleitung einschließlich Wärmedämmung und Mantelrohr. Ohne Unterschied der

Reduzierung,

z.B. KE KELIT DUO-PEX vorisolierte T-Stücke PEX-33 mit Wärmedämmung und Verbindungsmuffen

PEX-41 oder Gleichwertiges.

79KG24C + Az PEX Heiz.DUO T-Stück eg./red. 2x25



79KG24D + Az PEX Heiz.DUO T-Stück eg./red. 2x32




EH

m

m

m

m

m

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 281



79KG24E + Az PEX Heiz.DUO T-Stück eg./red. 2x40



79KG24F + Az PEX Heiz.DUO T-Stück eg./red. 2x50



79KG24G + Az PEX Heiz.DUO T-Stück eg./red. 2x63



79KG25 +


geeignet zur Erdverlegung für einen Abzweiger, egal oder reduziert, einschl. aufgeschweißten

Mediumrohrverbindungen und Muffenverbindungen, als Übergang auf ein PEX Doppelrohr (Einzel/DUO).

Ausführung entsprechend der Rohrleitung einschließlich Wärmedämmung und Mantelrohr. Ohne


z.B. KE KELIT PEX Abzweiger PEX auf DUO PEX (PEX-32) mit Wärmedämmung und

Verbindungsmuffen PEX-41 oder Gleichwertiges.

79KG25C + Az PEX Heiz. Einzel/DUO-Abzweiger 25



79KG25D + Az PEX Heiz. Einzel/DUO-Abzweiger 32



79KG25E + Az PEX Heiz. Einzel/DUO-Abzweiger 40



79KG25F + Az PEX Heiz. Einzel/DUO-Abzweiger 50



79KG25G + Az PEX Heiz. Einzel/DUO-Abzweiger 63



79KG25H + Az PEX Heiz. Einzel/DUO-Abzweiger 75



79KG25I + Az PEX Heiz. Einzel/DUO-Abzweiger 90



79KG25J + Az PEX Heiz. Einzel/DUO-Abzweiger 110



79KG26 +


Wärmedämmung, geeignet zur Erdverlegung für einen Bogen 90°, Schenkellänge 1x1,5 m (Bogen 90).


z.B. KE KELIT DUO-PEX vorisolierter Bogen PEX-36 mit Wärmedämmung oder Gleichwertiges.

Kommentar:


79KG26C + Az PEX Heiz.DUO Bogen 90 2x25



79KG26D + Az PEX Heiz.DUO Bogen 90 2x32 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 282




79KG26E + Az PEX Heiz.DUO Bogen 90 2x40



79KG26F + Az PEX Heiz.DUO Bogen 90 2x50



79KG26G + Az PEX Heiz.DUO Bogen 90 2x63



79KG27 +


Wärmedämmung, geeignet zur Erdverlegung für einen Stahlbogen 90°, Schenkellänge 1,00 m, mit

einem Pressübergang auf PEX-Rohre, einschließlich Wärmedämmung und Mantelrohr,

z.B. KE KELIT DUO-PEX vorisolierter Aufstandsbogen PEX-38 mit Wärmedämmung oder


Kommentar:


79KG27C + Az PEX Heiz.DUO Stahlbogen 90 m.Übergang 25



79KG27D + Az PEX Heiz.DUO Stahlbogen 90 m.Übergang 32



79KG27E + Az PEX Heiz.DUO Stahlbogen 90 m.Übergang 40



79KG27F + Az PEX Heiz.DUO Stahlbogen 90 m.Übergang 50



79KG27G + Az PEX Heiz.DUO Stahlbogen 90 m.Übergang 63



79KG30 +


geeignet zur Erdverlegung für eine Pressverbindung als Übergang vom PEX Rohr auf Anschweißende

Stahl St37.0 oder auf Gewindeanschluss in gerader Form,

z.B. KE KELIT PEX Pressverbindung PEX-13 oder Gleichwertiges.

79KG30C + Az PEX Heiz.Pressverbindung 25



79KG30D + Az PEX Heiz.Pressverbindung 32



79KG30E + Az PEX Heiz.Pressverbindung 40



79KG30F + Az PEX Heiz.Pressverbindung 50



79KG30G + Az PEX Heiz.Pressverbindung 63




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 283



79KG30H + Az PEX Heiz.Pressverbindung 75



79KG30I + Az PEX Heiz.Pressverbindung 90



79KG30J + Az PEX Heiz.Pressverbindung 110



79KG33 +


geeignet zur Erdverlegung für eine gerade Schraubverbindung aus Messing als Übergang vom PEX Rohr

auf Anschweißende Stahl St37.0 in gerader Form,

z.B. KE KELIT PEX Schraubverbindung PEX-24 oder Gleichwertiges.

79KG33C + Az PEX Heiz.Schraubverbindung 25



79KG33D + Az PEX Heiz.Schraubverbindung 32



79KG33E + Az PEX Heiz.Schraubverbindung 40



79KG33F + Az PEX Heiz.Schraubverbindung 50



79KG33G + Az PEX Heiz.Schraubverbindung 63



79KG33H + Az PEX Heiz.Schraubverbindung 75



79KG33I + Az PEX Heiz.Schraubverbindung 90



79KG33J + Az PEX Heiz.Schraubverbindung 110



79KG34 +



auf Außengewinde (Ag) in gerader Form,

z.B. KE KELIT PEX Schraubverbindung PEX-23 oder Gleichwertiges.

79KG34C + Az PEX Heiz.Schraubverbindung Ag 25



79KG34D + Az PEX Heiz.Schraubverbindung Ag 32



79KG34E + Az PEX Heiz.Schraubverbindung Ag 40



79KG34F + Az PEX Heiz.Schraubverbindung Ag 50 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 284




79KG34G + Az PEX Heiz.Schraubverbindung Ag 63



79KG34H + Az PEX Heiz.Schraubverbindung Ag 75



79KG34I + Az PEX Heiz.Schraubverbindung Ag 90



79KG34J + Az PEX Heiz.Schraubverbindung Ag 110



79KG35 +


geeignet zur Erdverlegung für ein gerades Verbindungsstück egal oder reduziert. Ausführung


z.B. KE KELIT PEX Verbindungsmuffe PEX-40 mit Wärmedämmung oder Gleichwertiges.

79KG35B + Verbindungsmuffe für PEX-Rohr 76



Suchtext:

PEX40

79KG35C + Verbindungsmuffe für PEX-Rohr 91



79KG35D + Verbindungsmuffe für PEX-Rohr 111



79KG35E + Verbindungsmuffe für PEX-Rohr 126



79KG35F + Verbindungsmuffe für PEX-Rohr 142



79KG35G + Verbindungsmuffe für PEX-Rohr 162



79KG35H + Verbindungsmuffe für PEX-Rohr 182



79KG36 +


auf Medium- und Mantelrohr,

z.B. KE KELIT Isolierabschluss P-7200 oder Gleichwertiges.

79KG36B + Isolierabschluss wasserdicht 76



Suchtext:

P7200

79KG36C + Isolierabschluss wasserdicht 91



79KG36D + Isolierabschluss wasserdicht 111 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 285




79KG36E + Isolierabschluss wasserdicht 126



79KG36F + Isolierabschluss wasserdicht 142



79KG36G + Isolierabschluss wasserdicht 162



79KG37 +

Wasserdichter Isolierabschluss für Doppelrohre (DUO) mit werkseitig aufgebrachter Wärmedämmung,

abgestimmt auf Medium- und Mantelrohr,

z.B. KE KELIT DUO-PEX Isolierabschluss PEX-61 oder Gleichwertiges.

79KG37C + DUO Isolierabschluss wasserdicht 91



79KG37D + DUO Isolierabschluss wasserdicht 111



79KG37E + DUO Isolierabschluss wasserdicht 126



79KG37G + DUO Isolierabschluss wasserdicht 162



79KG37H + DUO Isolierabschluss wasserdicht 182



79KG38 +

Schutzkappe, nicht wasserdicht für Rohre mit werkseitig aufgebrachter Wärmedämmung, abgestimmt

auf Medium- und Mantelrohr.

Angegeben ist: der Außendurchmesser des Mantelrohres,

z.B. KE KELIT PEX Schutzkappe PEX-65 oder Gleichwertiges.

79KG38B + Schutzkappe nicht wasserdicht 76



79KG38C + Schutzkappe nicht wasserdicht 91



79KG38D + Schutzkappe nicht wasserdicht 111



79KG38E + Schutzkappe nicht wasserdicht 126



79KG38F + Schutzkappe nicht wasserdicht 142



79KG38G + Schutzkappe nicht wasserdicht 162




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 286



79KG39 +

Schutzkappe, nicht wasserdicht für Doppelohre (DUO) mit werkseitig aufgebrachter Wärmedämmung,

abgestimmt auf Medium- und Mantelrohr,

z.B. KE KELIT DUO-PEX Schutzkappe PEX-66 oder Gleichwertiges.

79KG39C + DUO Schutzkappe nicht wasserdicht 91



79KG39D + DUO Schutzkappe nicht wasserdicht 111



79KG39E + DUO Schutzkappe nicht wasserdicht 126



79KG39G + DUO Schutzkappe nicht wasserdicht 162



79KG39H + DUO Schutzkappe nicht wasserdicht 182



79KG42 +

Hauseinführung aus Neoprene für flexible Rohre aus vernetztem Polyethylen mit werkseitig

aufgebrachter Wärmedämmung (PEX-Rohr), abgestimmt auf das Mantelrohr,

z.B. KE KELIT Hauseinführung P-7100 oder Gleichwertiges.

79KG42B + Hauseinführung für PEX-Rohr 76



79KG42C + Hauseinführung für PEX-Rohr 91



79KG42D + Hauseinführung für PEX-Rohr 111



79KG42E + Hauseinführung für PEX-Rohr 126



79KG42F + Hauseinführung für PEX-Rohr 142



79KG42G + Hauseinführung für PEX-Rohr 162



79KG42H + Hauseinführung für PEX-Rohr 182



79KG43 +

Druckwasserdichte Ringraumdichtung für Kernbohrungen und Futterrohre im Mauerwerk, mit

Edelstahlschrauben, von -40°C bis 20°C für flexible Rohre aus vernetztem Polyethylen mit werkseitig

aufgebrachter Wärmedämmung (PEX-Rohr), abgestimmt auf das Mantelrohr,

z.B. KE KELIT Ringraumdichtung P-7150 oder Gleichwertiges.

79KG43B + Ringraumdichtung für PEX-Rohr 76



79KG43C + Ringraumdichtung für PEX-Rohr 91 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 287




79KG43D + Ringraumdichtung für PEX-Rohr 111



79KG43E + Ringraumdichtung für PEX-Rohr 126



79KG43F + Ringraumdichtung für PEX-Rohr 142



79KG43G + Ringraumdichtung für PEX-Rohr 162



79KG43H + Ringraumdichtung für PEX-Rohr 182



79KG44 +


geeignet zur Erdverlegung für eine Endmuffe, abgestimmt auf das Mantelrohr,

z.B. KE KELIT Endmuffe P-6800 oder Gleichwertiges.

79KG44B + Az PEX Endmuffe 76



79KG44C + Az PEX Endmuffe 91



79KG44D + Az PEX Endmuffe 111



79KG44E + Az PEX Endmuffe 126



79KG44F + Az PEX Endmuffe 142



79KG44G + Az PEX Endmuffe 162



79KG44H + Az PEX Endmuffe 182



79KG48 +


Wärmedämmung, geeignet zur Erdverlegung für ein Hosenrohr (HosenR.) als Übergang vom Doppelrohr

auf zwei Einzelrohre.

Angegeben sind: Außendurchmesser des Mediumrohres / Außendurchmesser des Mantelrohres (Zu -

Abgang),

Angegeben ist: der Außendurchmesser des Mantelrohres,

z.B. KE KELIT DUO-PEX-Hosenrohr PEX-75 oder Gleichwertiges.

79KG48A + Az PEX Heiz.DUO HosenR. 2x25/76 - 25-25/91



79KG48C + Az PEX Heiz.DUO HosenR. 2x32/76 - 32-32/111 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 288




79KG48E + Az PEX Heiz.DUO HosenR. 2x40/91 - 40-40/126



79KG48F + Az PEX Heiz.DUO HosenR.2x50/111 - 50-50/162



79KG48H + Az PEX Heiz.DUO HosenR.2x63/126 - 63-63/182



79KG51 +

Flexible Rohre aus vernetztem Polyethylen mit werkseitig aufgebrachter Wärmedämmung und

Mantelrohr, geeignet zur Erdverlegung,

z.B. KE KELIT PEX Rohr SANITÄR PEX-05 mit Wärmedämmung oder Gleichwertiges.

79KG51B + PEX San. Rohr flexibel 22x3,0/76/7,84



79KG51C + PEX San. Rohr flexibel 28x4,0/76/6,21



79KG51D + PEX San. Rohr flexibel 32x4,4/76/5,29



79KG51E + PEX San. Rohr flexibel 40x5,5/91/5,12



79KG51F + PEX San. Rohr flexibel 50x6,9/111/5,07



79KG51G + PEX San. Rohr flexibel 63x8,7/126/4,42



79KG53 +


geeignet zur Erdverlegung für ein gerades Verbindungsstück egal oder reduziert mit Pressverbindung für

das Mediumrohr. Ausführung entsprechend der Rohrleitung einschließlich Wärmedämmung und

Mantelrohr,

z.B. KE KELIT PEX Verbindungsmuffe SANITÄR PEX-42S mit Wärmedämmung oder Gleichwertiges.

79KG53B + Az PEX San. Verbindung gerade 22



79KG53C + Az PEX San. Verbindung gerade 28



79KG53D + Az PEX San. Verbindung gerade 32



79KG53E + Az PEX San. Verbindung gerade 40



79KG53F + Az PEX San. Verbindung gerade 50




EH

Stk

Stk

Stk

m

m

m

m

m

m

Stk

Stk

Stk

Stk

Stk



Seite 289



79KG53G + Az PEX San. Verbindung gerade 63



79KG54 +


geeignet zur Erdverlegung für ein T-Stück, egal oder reduziert, Schenkellänge 1x0,5 m (T-Stück).

Ausführung entsprechend der Rohrleitung einschließlich Wärmedämmung und Mantelrohr. Ohne


z.B. KE KELIT PEX vorisoliertes T-Stück SANITÄR PEX-30S mit Wärmedämmung oder Gleichwertiges.

Kommentar:


79KG54B + Az PEX San. T-Stück eg./red. 22



Suchtext:

PEX-30S

79KG54C + Az PEX San. T-Stück eg./red. 28



79KG54D + Az PEX San. T-Stück eg./red. 32



79KG54E + Az PEX San. T-Stück eg./red. 40



79KG54F + Az PEX San. T-Stück eg./red. 50



79KG54G + Az PEX San. T-Stück eg./red. 63



79KG55 +


geeignet zur Erdverlegung für einen Bogen 90°, Schenkellänge 1x1,5 m (Bogen 90). Ausführung


z.B. KE KELIT PEX vorisolierter Bogen SANITÄR PEX-35S mit Wärmedämmung oder Gleichwertiges.

Kommentar:


79KG55B + Az PEX San. Bogen 90 22



Suchtext:

PEX-35S

79KG55C + Az PEX San. Bogen 90 28



79KG55D + Az PEX San. Bogen 90 32



79KG55E + Az PEX San. Bogen 90 40



79KG55F + Az PEX San. Bogen 90 50 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 290




79KG55G + Az PEX San. Bogen 90 63



79KG71 +

Flexible Doppelrohre (DUO) aus vernetztem Polyethylen mit werkseitig aufgebrachter Wärmedämmung

und Mantelrohr, geeignet zur Erdverlegung,

z.B. KE KELIT DUO-PEX Rohr SANITÄR PEX-06 mit Wärmedämmung oder Gleichwertiges.

79KG71C + PEX San. DUO-Rohr flex. 28+22/91/4,70



79KG71D + PEX San. DUO-Rohr flex. 32+22/111/4,53



79KG71E + PEX San. DUO-Rohr flex. 40+28/126/3,65



79KG71F + PEX San. DUO-Rohr flex. 50+32/162/3,74



79KG72 +


Wärmedämmung, geeignet zur Erdverlegung für ein gerades Verbindungsstück egal oder reduziert mit

Pressverbindungen. Ausführung entsprechend der Rohrleitung einschließlich Wärmedämmung und

Mantelrohr,

z.B. KE KELIT DUO-PEX Verbindungsmuffe SANITÄR PEX-43S mit Wärmedämmung oder


79KG72C + Az PEX San. DUO Verbindung gerade 28+22



79KG72D + Az PEX San. DUO Verbindung gerade 32+22



79KG72E + Az PEX San. DUO Verbindung gerade 40+28



79KG72F + Az PEX San. DUO Verbindung gerade 50+32



79KG74 +


Wärmedämmung, geeignet zur Erdverlegung für ein DUO T-Stück, egal oder reduziert, Schenkellänge

1x0,5 m. Ausführung entsprechend der Rohrleitung einschließlich Wärmedämmung und Mantelrohr.


z.B. KE KELIT DUO-PEX vorisoliertes T-Stück SANITÄR PEX-33S mit Wärmedämmung oder


Kommentar:


79KG74B + Az PEX San. DUO T-Stück eg./red. 22



Suchtext:

PEX-33S

79KG74C + Az PEX San. DUO T-Stück eg./red. 28 KEL


EH

Stk

m

m

m

m

Stk

Stk

Stk

Stk

Stk

Stk



Seite 291




79KG74D + Az PEX San. DUO T-Stück eg./red. 32



79KG74E + Az PEX San. DUO T-Stück eg./red. 40



79KG74F + Az PEX San. DUO T-Stück eg./red. 50



79KG75 +


Wärmedämmung, geeignet zur Erdverlegung für einen Bogen 90°, Schenkellänge 1x1,5 m (Bogen 90).


z.B. KE KELIT DUO-PEX vorisolierter Bogen SANITÄR PEX-36S mit Wärmedämmung oder


Kommentar:


79KG75C + Az PEX San. DUO Bogen 90 28+22



79KG75D + Az PEX San. DUO Bogen 90 32+22



79KG75E + Az PEX San. DUO Bogen 90 40+28



79KG75F + Az PEX San. DUO Bogen 90 50+32



79KG81 +


geeignet zur Erdverlegung für eine Pressverbindung als Übergang vom PEX Rohr auf Außengewinde in

gerader Form,

z.B. KE KELIT PEX Pressverbindung SANITÄR PEX-15S oder Gleichwertiges.

79KG81B + Az PEX San. Pressverbindung 22



79KG81C + Az PEX San. Pressverbindung 28



79KG81D + Az PEX San. Pressverbindung 32



79KG81E + Az PEX San. Pressverbindung 40



79KG81F + Az PEX San. Pressverbindung 50



79KG81G + Az PEX San. Pressverbindung 63




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 292



79KG83 +



auf Außengewinde (Ag) in gerader Form,

z.B. KE KELIT PEX Schraubverbindung SANITÄR PEX-23S oder Gleichwertiges.

79KG83B + Az PEX San. Schraubverbindung Ag 22



79KG83C + Az PEX San. Schraubverbindung Ag 28



79KG83D + Az PEX San. Schraubverbindung Ag 32



79KG83E + Az PEX San. Schraubverbindung Ag 40



79KG83F + Az PEX San. Schraubverbindung Ag 50



79KG83G + Az PEX San. Schraubverbindung Ag 63



79KG92 +

Aufzahlung (Az) auf die Positionen flexible PEX Rohre mit werkseitig aufgebrachter Wärmedämmung, für

Rohrunterlagen aus Hartschaumstoff (HS). Abmessungen: 600x100x100 mm,

z.B. KE KELIT Rohrunterlagen P7750 oder Gleichwertiges.

79KG92A + Az PEX Rohrunterlagen HS



79KG94 +


ein Trassenwarnband, mitverlegt oberhalb der Rohrleitung,

z.B. KE KELIT Trassenwarnband P7800 oder Gleichwertiges.

79KG94A + Az PEX Trassenwarnband



79KG95 +


einen Thermosand zur Rohrhinterfüllung bei erdverlegten Rohren als zusätzliche Wärmedämmung. Die

bodenmechanischen Reibungsverhältnisse nach ÖNORM EN 13941 werden eingehalten. Wird kein

Thermosand verwendet, so wird aus Gründen der Gleichwertigkeit in einer Beilage zum Angebot ein

Rohrsystem mit entsprechend höherer werkseitig aufgebrachter Wärmedämmung angeboten. Der

Nachweis dieser höheren Wärmedämmung wird in einem Berechnungsblatt erbracht.

Korngröße: 0/4 mm,

Proktordichte: >97% bei 25% Feuchtigkeit,

Wärmeleitfähigkeit: 0,33 WmK bei einer Wassersättigung von 65%.

z.B. KE KELIT Thermosand oder Gleichwertiges.

79KG95A + Az PEX Rohrhinterfüllung mit Thermosand



79KH + Flexible PE-100 Rohre mit WD (KE KELIT)

Flexible PE-100-Rohre mit werkseitig aufgebrachter Wärmedämmung


1. Material:


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

m

m



Seite 293



79KH01 +


Kunststoffrohr aus Polyäthylen (PE-100-Rohr), entsprechend ÖNORM EN 12201, geprüft, eigenund

fremdüberwacht lt. Norm mit gesicherter Langzeitlebensdauer und zur Verwendung für Trinkwasser oder

Abwasser geeignet.


Polyurethanschaumstoff CO2 getrieben nach prEN(TC107WG10), geschlossenzellig, FCKW-frei



gewelltes Kunststoffrohr aus Polyäthylen niedriger Dichte (PE-LD) nahtlos aufextrudiert als Schutz

gegen mechanische Einwirkungen und Feuchtigkeit.

In der Folge mit PFX abgekürzt.


Im Stichwort wird das Rohrsystem (z.B. PFX), der Außendurchmesser x Wanddicke des Rohres in mm,

/der Außendurchmesser des Mantelrohres in mm /und der D-Wert in mK/W (z.B. 63x5,8/126/3,34) oder

bei Muffen der Außendurchmesser des Mantelrohres in mm (z.B. 126) angegeben.

3. Rohrhinterfüllung mit Thermosand:







PN16: 16 bar - tmax 30°C.



dass die Anzahl der Rohrverbindungen minimiert wird.

6. Verschraubungen:

Die verwendeten Verschraubungen sind einschließlich Stützhülsen, O-Ringen und Klemmringen genau

wie die Rohrqualität geprüft. Als Werkstoff wird Metall verwendet.
















Flexible Rohre aus Polyethylen (PE-100) mit werkseitig aufgebrachter Wärmedämmung und Mantelrohr,

geeignet zur Erdverlegung,

z.B. KE KELIT PE-Flex Rohr PFX-00 mit Wärmedämmung oder Gleichwertiges.

79KH01D + PFX-Rohr flexibel 32x2,9/76/4,11 KEL


EH

m



Seite 294




79KH01E + PFX-Rohr flexibel 40x3,7/91/3,95



79KH01F + PFX-Rohr flexibel 50x4,6/91/2,84



79KH01G + PFX-Rohr flexibel 63x5,8/126/3,34



79KH01H + PFX-Rohr flexibel 75x6,8/126/2,47



79KH01I + PFX-Rohr flexibel 90x8,2/162/2,86



79KH01J + PFX-Rohr flexibel 110x10,0/162/1,86



79KH03 +

Flexible Rohre aus Polyethylen (PE-100) mit am Mediumrohr mit Aluminiumklebeband aufgeklebtem,

selbstregulierendem Frostschutzband (Heizleistung: d32 bis d50: 11 W/m; d63 bis d110: 17 W/m) und

mit werkseitig aufgebrachter Wärmedämmung und Mantelrohr, geeignet zur Erdverlegung.

Maximale Heizkreislänge: 100 m, 16A,

z.B. KE KELIT PE-Flex Rohr PFX-07 mit Wärmedämmung oder Gleichwertiges.

79KH03D + PFX-Rohr mit HB flexibel 32x2,9/76/4,11



79KH03E + PFX-Rohr mit HB flexibel 40x3,7/91/3,95



79KH03F + PFX-Rohr mit HB flexibel 50x4,6/91/2,84



79KH03G + PFX-Rohr mit HB flexibel 63x5,8/126/3,34



79KH03H + PFX-Rohr mit HB flexibel 75x6,8/126/2,47



79KH03I + PFX-Rohr mit HB flexibel 90x8,2/162/2,86



79KH03J + PFX-Rohr mit HB flexibel 110x10,0/162/1,86



79KH51 + Thermostat UTR 15 KEL

Thermostat mit Außentemperaturfühler, Einstellbereich -5°C bis +15°C, Schaltstrom 15 A,

z.B. KE KELIT Thermostat UTR 15 oder Gleichwertiges.


79KH52 + Verbindungsgarnitur V-HH KEL


EH

m

m

m

m

m

m

m

m

m

m

m

m

m

Stk

Stk



Seite 295



Verbindungsgarnitur zur Verbindung von Frostschutzbändern,

z.B. KE KELIT Verbindungsgarnitur V-HH oder Gleichwertiges.


79KH53 + Anschlussgarnitur A-HK

Anschlussgarnitur zur Verbindung zwischen Frostschutzband und Kaltende,

z.B. KE KELIT Anschlussgarnitur A-HK oder Gleichwertiges.



79KH54 + Endabschluss EA-H

Endabschluss für Frostschutzband,

z.B. KE KELIT Endabschluss EA-H oder Gleichwertiges.



79KH56 +

Rohrbegleitheizung mit selbstregulierendem Heizband (Frostschutzband), bestehend aus 2 parallelen,

verzinnten Kupferlitzen und dazwischenliegendem Kunststoffheizelement.

Heizkreislänge: max. 100 m.

Angegeben ist: die Heizleistung in (W/m),

z.B. KE KELIT Frostband FSM2 oder Gleichwertiges.

79KH56A + Frostschutzband FSM2 11W/m



79KH56B + Frostschutzband FSM2 17W/m



79KH92 +

Aufzahlung (Az) auf die Positionen flexible PFX Rohre mit werkseitig aufgebrachter Wärmedämmung, für

Rohrunterlagen aus Hartschaumstoff (HS). Abmessungen: 600x100x100 mm,

z.B. KE KELIT Rohrunterlagen P7750 oder Gleichwertiges.

79KH92A + Az PFX Rohrunterlagen HS



79KH94 +


ein Trassenwarnband, mitverlegt oberhalb der Rohrleitung,


79KH94A + Az PFX Trassenwarnband



79KH95 +


einen Thermosand zur Rohrhinterfüllung bei erdverlegten Rohren als zusätzliche Wärmedämmung. Die

bodenmechanischen Reibungsverhältnisse nach ÖNORM EN 13941 werden eingehalten. Wird kein

Thermosand verwendet, so wird aus Gründen der Gleichwertigkeit in einer Beilage zum Angebot ein

Rohrsystem mit entsprechend höherer werkseitig aufgebrachter Wärmedämmung angeboten. Der

Nachweis dieser höheren Wärmedämmung wird in einem Berechnungsblatt erbracht.





79KH95A + Az PFX Rohrhinterfüllung mit Thermosand



79KL + Flexible Niro-Rohre für Solaranlagen (KE KELIT)


EH

Stk

Stk

m

m

Stk

m

m



Seite 296



1. Systembeschreibung:

1.1. Verlegung im Gebäude (Indoor):

1.1.1. Mediumrohr:

Mediumrohre für Solaranlagen werden aus flexiblem, nicht rostendem, spiralgewelltem Stahl (Niro),

Werkstoff-Nr. 1.4301 hergestellt. In der Folge mit NW abgekürzt.

1.1.2. Wärmedämmung:

Synthetischer Kautschuk auf EPDM-Basis, geschlossenzellig, FCKW-frei, mit UV-beständigem

Polyamid-Gewebe als Oberflächenschutz sowie eingelegter Sensorleitung 2x0,75mm 2 mit

temperaturbeständigem Silikonmantel.

Lambda-Wert: 0,038 W/mK.

1.1.3. Betriebsbedingungen:

PN15: 15 bar 150°C; t max 175°C.

1.2. Verlegung im Freien oder erdverlegt (Outdoor):

1.2.1. Mediumrohr:

Mediumrohre für Solaranlagen werden aus flexiblem, nicht rostendem, spiralgewelltem Stahl (Niro),

Werkstoff-Nr. 1.4301 hergestellt. In der Folge mit NW abgekürzt.

1.2.2. Wärmedämmung:

PIR-Schaum, geschlossenzellig, FCKW-frei.

Lambda-Wert: 0,025 W/mK,

Raumgewicht mind. 60 kg/m 3 .

1.2.3. Mantelrohr:

gewelltes, flexibles Kunststoffrohr aus Polyäthylen hoher Dichte (PE-HD), mit eingelegtem Streckmetall

für erhöhte mechanische Belastbarkeit, Farbe schwarz, geeignet für Verlegung im Freien oder

Erdverlegung.

1.2.4. Betriebsbedingungen:

PN16: 16 bar 160°C; t max 180°C.


Im Stichwort wird die Verwendung des Rohrsystems beschrieben (SI für Indoor und SO für Outdoor

Solaranlagen) und die Nennweite des Rohres (DN) angegeben.


Rohrverbindung mit Verschraubungsset, bestehend aus Überwurfmutter, Einlegering, Dichtung und

Doppelnippel. Der Verschnitt, das Herstellen und Abdichten der Verbindungsstellen einschließlich

Dichtmaterial wird in den Einheitspreisen einkalkuliert.


Die Druckprüfung wird nach Norm ausgeführt (maximal mit 9 bar).














EH



Seite 297



79KL10 +


nach ÖNORM EN ISO 9001 eingeführt und hält dieses aufrecht.

Flexibles, gewelltes Niro-Solar-Doppelrohr mit werkseitig aufgebrachter Wärmedämmung, geeignet zur

Verlegung im Gebäude (SI), als Package mit 4 Anschlussverschraubungen.

Lieferlänge: 25 m.

Angegeben sind: die Nennweite /und die Dämmstoffdicke in Millimeter.

z.B. NIROWELL Solar Indoor Package NWS120 von KE KELIT oder Gleichwertiges.

79KL10B + NW SI Niro-Solarrohr Package 2xDN16/19



79KL10C + NW SI Niro-Solarrohr Package 2xDN20/19



79KL10D + NW SI Niro-Solarrohr Package 2xDN25/19



79KL20 +

Flexibles, gewelltes Niro-Rohr als Doppelrohr (DUO) mit werkseitig aufgebrachter Wärmedämmung,

geeignet zur Erdverlegung.

Angegeben sind: die Nennweite /und der Durchmesser des Mantelrohres in Millimeter.

z.B. CASAFLEX DUO Rohr NWS300 von KE KELIT oder Gleichwertiges.

79KL20C + NW Niro-Rohr DUO 2xDN20/111



79KL20D + NW Niro-Rohr DUO 2xDN25/126



79KL20E + NW Niro-Rohr DUO 2xDN32/142



79KL20F + NW Niro-Rohr DUO 2xDN40/162



79KL20G + NW Niro-Rohr DUO 2xDN50/182



79KL22 +

Flexibles, gewelltes Niro-Rohr (UNO) mit werkseitig aufgebrachter Wärmedämmung, geeignet zur

Erdverlegung.

Angegeben sind: die Nennweite /und der Durchmesser des Mantelrohres in Millimeter.

z.B. CASAFLEX UNO Rohr NWS310 von KE KELIT oder Gleichwertiges.

79KL22B + NW Niro-Rohr UNO DN20/91



79KL22D + NW Niro-Rohr UNO DN25/111



79KL22F + NW Niro-Rohr UNO DN32/126



79KL22H + NW Niro-Rohr UNO DN40/126




EH

Stk

Stk

Stk

m

m

m

m

m

m

m

m

m



Seite 298



79KL22J + NW Niro-Rohr UNO DN50/142



79KL22L + NW Niro-Rohr UNO DN65/162



79KL22M + NW Niro-Rohr UNO DN80/162



79KL22O + NW Niro-Rohr UNO DN100/202



79KL35 +

Aufzahlung (Az) auf flexible, gewellte Niro-Rohre mit werkseitig aufgebrachter Wärmedämmung,

geeignet zur Erdverlegung für ein gerades Verbindungsstück egal oder reduziert. Ausführung


z.B. KE KELIT PEX/CASAFLEX Verbindungsmuffe PEX-40 mit Wärmedämmung oder Gleichwertiges.

79KL35C + Verbindungsmuffe für Niro-Rohr 91



79KL35D + Verbindungsmuffe für Niro-Rohr 111



79KL35E + Verbindungsmuffe für Niro-Rohr 126



79KL40 +

Aufzahlung (Az) auf die Position flexibles, gewelltes Niro-Rohr als Doppelrohr (DUO) für ein

Anschlussverbindungs-Set.

Angegeben ist: die Nennweite,

z.B. CASAFLEX Anschlussverbindungs-Set NWS350 von KE KELIT oder Gleichwertiges.

79KL40C + Az NW DUO Anschlussverbindung DN20



Suchtext:

NWS350

79KL40D + Az NW DUO Anschlussverbindung DN25



79KL40E + Az NW DUO Anschlussverbindung DN32



79KL40F + Az NW DUO Anschlussverbindung DN40



79KL40G + Az NW DUO Anschlussverbindung DN50



79KL42 +

Aufzahlung (Az) auf die Position flexibles, gewelltes Niro-Rohr (UNO) für eine Anschlussverbindung.

Angegeben ist: die Nennweite,

z.B. CASAFLEX Anschlussverbindung NWS340 von KE KELIT oder Gleichwertiges.

79KL42C + Az NW UNO Anschlussverbindung DN20




EH

m

m

m

m

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 299



Suchtext:

NWS340

79KL42D + Az NW UNO Anschlussverbindung DN25



79KL42E + Az NW UNO Anschlussverbindung DN32



79KL42F + Az NW UNO Anschlussverbindung DN40



79KL42G + Az NW UNO Anschlussverbindung DN50



79KL42H + Az NW UNO Anschlussverbindung DN65



79KL42I + Az NW UNO Anschlussverbindung DN80



79KL42J + Az NW UNO Anschlussverbindung DN100



79KP + Geschw.StahlR mWD u.MantelR a.PE (KE KELIT)

geschweißte Stahlrohre mit werkseitig aufgebrachter Wärmedämmung und Mantelrohr aus Polyethylen.

1. Material:

1.1. Rohre nach EN 253:

Längsnahtgeschweißtes Stahlrohr nach ÖNORM EN 10220, Qualität P235TR1 nach ÖNORM EN

10217-2, mit Wärmedämmung aus Polyurethanschaumstoff, 95% geschlossenzellig, FCKW-frei,

Lambda-Wert 0,027 W/mK, Kerndichte mindestens 60 kg/m3. Kunststoff-Mantelrohr aus Polyäthylen

hoher Dichte (PE-HD-Rohr), entsprechend DIN 8075, gegen UV-Strahlen langzeitgeschützt.

1.2. Formstücke nach EN 448:

Formstücke entsprechen der EN 448 und sind in Qualität und Abmessungen den Rohren angepasst.

1.2.1 Kugelhähne nach EN 488:

Kugelhähne entsprechen der EN 488 und sind in den Abmessungen den Rohren angepasst.

1.3. Muffen nach EN 489:

Mantelrohrverbindungen entsprechen der EN 489. Für die Nachdämmung der Mediumrohrverbindung wird

ein Muffensystem mit thermisch schrumpfenden Muffenrohren (ohne Spielpassung) verwendet. Die

beschriebene, technische Spezifikation für die verwendete Muffenqualität wird beibehalten.

1.3.1. Thermisch applizierte Muffen:

eignen sich zur Selbstmontage (z.B. K2ST und K2L) und verfügen über getrennte Kraft und Dichtzonen.

1.3.2. INDUCON Schweißmuffe:

In der Fügezone wird ein umlaufendes, in sich geschlossenes Heizgitterband ohne Befestigungshilfe

(z.B. Drahtstifte) montiert. Anschlussleitungen werden nicht aus der Fügezone geführt

(Induktionsschweißverfahren). Über den Rohrumfang werden homogene Schweißparameter

gewährleistet. Der Schweißablauf wird in einem automatisch generierten Protokoll dokumentiert. Nach

Abkühlung wird eine Dichtheitsprobe mit 0,2 bar Druckluft über mindestens 60 Sekunden durchgeführt

und mit einem blasenbildenden Mittel kontrolliert. Die Muffe ist nach ÖNORM EN 489 typengeprüft und

entspricht den in der Norm geforderten Dichtheits- und Festigkeitswerten.


Im Stichwort wird der Außendurchmesser x Wanddicke des Mediumrohres in mm, /der

Außendurchmesser des Mantelrohres in mm /und der D-Wert in mK/W (z.B. 76,1x2,9/140/3,35) oder


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 300



79KP00 +

bei Fittings nur der Außendurchmesser des Mediumrohres (z.B. 76,1) oder bei Muffen der

Außendurchmesser des Mantelrohres in mm (z.B. 140) angegeben.


Die werkseitig aufgebrachte Wärmedämmung wird in 3 Dämmserien ausgeführt. Die geforderte Qualität

der Wärmedämmung wird im Positionsstichwort angegeben und erreicht den je nach

Rohraußendurchmesser in mK/W angegebenen D-Wert.

In der Folge mit WD1, WD2 und WD3 abgekürzt.

3.1 Rohrhinterfüllung mit Thermosand:







PN25: 142°C/25 bar.



und sonstiges Dichtmaterial sind in die Einheitspreise einkalkuliert. Die Lieferlängen der Rohre sind so

zu wählen, daß die Anzahl der benötigten Rohrverbindungen minimiert wird.

6. Reduzierte Formstücke:

Angegeben und abgerechnet wird immer die größte Dimension. Bei T-Stücken mit Abgang egal oder um

eine Dimension reduziert wird ein geschmiedetes Formstück verwendet.






verwendet.











Zusätzliche Vorbemerkungen

79KP00A + Werkszertifikat nach DIN

Ein Werkszertifikat nach DIN 50049 3.1.b. wird vorgelegt.


79KP01 +

Geschweißte Stahlrohre mit werkseitig aufgebrachter Wärmedämmung und Mantelrohr, geeignet zur

Erdverlegung. Als Mediumrohr werden geschweißte Stahlrohre nach ÖNORM EN 10220, Qualität

P235TR1, als Mantelrohr Kunststoffrohre aus PE-HD verwendet,

z.B. KE KELIT P-Rohr Dämmserie 1 oder Gleichwertiges.

79KP01C + Stahlrohr geschw. WD1 26,9x3,2/90/6,74 KEL


EH

m



Seite 301




79KP01D + Stahlrohr geschw. WD1 33,7x3,2/90/5,41



79KP01E + Stahlrohr geschw. WD1 42,4x3,2/110/5,31



79KP01F + Stahlrohr geschw. WD1 48,3x3,2/110/4,54



79KP01G + Stahlrohr geschw. WD1 60,3x3,2/125/4,03



79KP01H + Stahlrohr geschw. WD1 76,1x3,2/140/3,35



79KP01I + Stahlrohr geschw. WD1 88,9x3,2/160/3,25



79KP01J + Stahlrohr geschw. WD1 114,3x3,6/200/3,12



79KP01K + Stahlrohr geschw. WD1 139,7x3,6/225/2,64



79KP01L + Stahlrohr geschw. WD1 168,3x4,0/250/2,16



79KP01M + Stahlrohr geschw. WD1 219,1x4,5/315/1,96



79KP01N + Stahlrohr geschw. WD1 273,0x5,0/400/2,08



79KP01O + Stahlrohr geschw. WD1 323,9x5,6/450/1,76



79KP01P + Stahlrohr geschw. WD1 355,6x5,6/500/1,83



79KP01Q + Stahlrohr geschw. WD1 406,4x6,3/560/1,71



79KP01R + Stahlrohr geschw. WD1 457,0x6,3/630/1,72



79KP01S + Stahlrohr geschw. WD1 508,0x6,3/670/1,45



79KP01T + Stahlrohr geschw. WD1 610,0x7,1/800/1,42




EH

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m



Seite 302



79KP02 +

Flexible Rohre aus weichgeglühtem Weichstahl, Qualität P235TR1, mit werkseitig aufgebrachter

Wärmedämmung der Dämmserie 1 (WD1) und gewelltem, flexiblem Mantelrohr, geeignet zur

Erdverlegung.


Max. Betriebstemperatur: 130°C.

Max. Betriebsdruck: 25 bar,

z.B. KE KELIT FERROFLEX-Rohr Dämmserie 1 oder Gleichwertiges.

79KP02C + FeFLEX Rohr WD1 22x2/86/5,71



79KP02D + FeFLEX Rohr WD1 28x2,3/100/5,54



79KP03 +

Aufzahlung (Az) auf die Positionen geschweißte Stahlrohre mit werkseitig aufgebrachter

Wärmedämmung der Dämmserie 1, geeignet zur Erdverlegung (Stahlr.WD1), für ein Bogenrohr

einschließlich Wärmedämmung mit Mantelrohr (Bogenrohr),

z.B. KE KELIT P-Bogenrohr Dämmserie 1 oder Gleichwertiges.

79KP03J + Az Stahlr.WD1 Bogenrohr 114,3



79KP03K + Az Stahlr.WD1 Bogenrohr 139,7



79KP03L + Az Stahlr.WD1 Bogenrohr 168,3



79KP03M + Az Stahlr.WD1 Bogenrohr 219,1



79KP03N + Az Stahlr.WD1 Bogenrohr 273,0



79KP03O + Az Stahlr.WD1 Bogenrohr 323,9



79KP03P + Az Stahlr.WD1 Bogenrohr 355,6



79KP03Q + Az Stahlr.WD1 Bogenrohr 406,4



79KP03R + Az Stahlr.WD1 Bogenrohr 457,0



79KP03S + Az Stahlr.WD1 Bogenrohr 508,0



79KP03T + Az Stahlr.WD1 Bogenrohr 610,0



79KP09 +


Wärmedämmung der Dämmserie 1, geeignet zur Erdverlegung (Stahlr.WD1), für einen Bogen 90° oder


EH

m

m

m

m

m

m

m

m

m

m

m

m

m



Seite 303



45° einschließlich Wärmedämmung mit Mantelrohr (Bogen).

Schenkellänge des Bogens: 500mm (L:500),

z.B. KE KELIT P-Bogen 90° oder 45° Dämmserie 1 oder Gleichwertiges.

79KP09C + Az Stahlr.WD1 Bogen 90/45 L:500 26,9



79KP09D + Az Stahlr.WD1 Bogen 90/45 L:500 33,7



79KP09E + Az Stahlr.WD1 Bogen 90/45 L:500 42,4



79KP09F + Az Stahlr.WD1 Bogen 90/45 L:500 48,3



79KP09G + Az Stahlr.WD1 Bogen 90/45 L:500 60,3



79KP09H + Az Stahlr.WD1 Bogen 90/45 L:500 76,1



79KP09I + Az Stahlr.WD1 Bogen 90/45 L:500 88,9



79KP10 +



























79KP10J + Az Stahlr.WD1 Bogen 90/45 L:1000 114,3 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 304




79KP10K + Az Stahlr.WD1 Bogen 90/45 L:1000 139,7



79KP10L + Az Stahlr.WD1 Bogen 90/45 L:1000 168,3



79KP10M + Az Stahlr.WD1 Bogen 90/45 L:1000 219,1



79KP10N + Az Stahlr.WD1 Bogen 90/45 L:1000 273,0



79KP10O + Az Stahlr.WD1 Bogen 90/45 L:1000 323,9



79KP10P + Az Stahlr.WD1 Bogen 90/45 L:1000 355,6



79KP10Q + Az Stahlr.WD1 Bogen 90/45 L:1000 406,4



79KP10R + Az Stahlr.WD1 Bogen 90/45 L:1000 457,0



79KP10S + Az Stahlr.WD1 Bogen 90/45 L:1000 508,0



79KP10T + Az Stahlr.WD1 Bogen 90/45 L:1000 610,0



79KP11 +


Wärmedämmung der Dämmserie 1, geeignet zur Erdverlegung (Stahlr.WD1), für ein T-Stück, etagiert,

gerade oder parallel, im Abgang egal oder um 1 Dimension reduziert, einschließlich Wärmedämmung

mit Mantelrohr,

z.B. KE KELIT P-Abzweig egal Dämmserie 1 oder Gleichwertiges.

79KP11C + Az Stahlr.WD1 T-Stück egal/1Dim red. 26,9



79KP11D + Az Stahlr.WD1 T-Stück egal/1Dim red. 33,7



79KP11E + Az Stahlr.WD1 T-Stück egal/1Dim red. 42,4



79KP11F + Az Stahlr.WD1 T-Stück egal/1Dim red. 48,3



79KP11G + Az Stahlr.WD1 T-Stück egal/1Dim red. 60,3




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 305



79KP11H + Az Stahlr.WD1 T-Stück egal/1Dim red. 76,1



79KP11I + Az Stahlr.WD1 T-Stück egal/1Dim red. 88,9



79KP11J + Az Stahlr.WD1 T-Stück egal/1Dim red. 114,3



79KP11K + Az Stahlr.WD1 T-Stück egal/1Dim red. 139,7



79KP11L + Az Stahlr.WD1 T-Stück egal/1Dim red. 168,3



79KP11M + Az Stahlr.WD1 T-Stück egal/1Dim red. 219,1



79KP11N + Az Stahlr.WD1 T-Stück egal/1Dim red. 273,0



79KP11O + Az Stahlr.WD1 T-Stück egal/1Dim red. 323,9



79KP11P + Az Stahlr.WD1 T-Stück egal/1Dim red. 355,6



79KP11Q + Az Stahlr.WD1 T-Stück egal/1Dim red. 406,4



79KP11R + Az Stahlr.WD1 T-Stück egal/1Dim red. 457,0



79KP11S + Az Stahlr.WD1 T-Stück egal/1Dim red. 508,0



79KP11T + Az Stahlr.WD1 T-Stück egal/1Dim red. 610,0



79KP12 +



gerade oder parallel, im Abgang mindestens 2 Dimensionen reduziert (ab2 Dim reduz.), einschließlich

Wärmedämmung mit Mantelrohr,

z.B. KE KELIT P-Abzweig reduziert Dämmserie 1 oder Gleichwertiges.

79KP12D + Az Stahlr.WD1 T-Stück ab2 Dim reduz. 33,7



79KP12E + Az Stahlr.WD1 T-Stück ab2 Dim reduz. 42,4



79KP12F + Az Stahlr.WD1 T-Stück ab2 Dim reduz. 48,3 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 306




79KP12G + Az Stahlr.WD1 T-Stück ab2 Dim reduz. 60,3



79KP12H + Az Stahlr.WD1 T-Stück ab2 Dim reduz. 76,1



79KP12I + Az Stahlr.WD1 T-Stück ab2 Dim reduz. 88,9



79KP12J + Az Stahlr.WD1 T-Stück ab2 Dim reduz. 114,3



79KP12K + Az Stahlr.WD1 T-Stück ab2 Dim reduz. 139,7



79KP12L + Az Stahlr.WD1 T-Stück ab2 Dim reduz. 168,3



79KP12M + Az Stahlr.WD1 T-Stück ab2 Dim reduz. 219,1



79KP12N + Az Stahlr.WD1 T-Stück ab2 Dim reduz. 273,0



79KP12O + Az Stahlr.WD1 T-Stück ab2 Dim reduz. 323,9



79KP12P + Az Stahlr.WD1 T-Stück ab2 Dim reduz. 355,6



79KP12Q + Az Stahlr.WD1 T-Stück ab2 Dim reduz. 406,4



79KP12R + Az Stahlr.WD1 T-Stück ab2 Dim reduz. 457,0



79KP12S + Az Stahlr.WD1 T-Stück ab2 Dim reduz. 508,0



79KP12T + Az Stahlr.WD1 T-Stück ab2 Dim reduz. 610,0



79KP13 +


Wärmedämmung der Dämmserie 1, geeignet zur Erdverlegung (Stahlr.WD1), für einen Festpunkt

einschließlich Wärmedämmung mit Mantelrohr (Festpunkt),

z.B. KE KELIT P-Festpunkt Dämmserie 1 oder Gleichwertiges.

79KP13C + Az Stahlr.WD1 Festpunkt 26,9



79KP13D + Az Stahlr.WD1 Festpunkt 33,7 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 307




79KP13E + Az Stahlr.WD1 Festpunkt 42,4



79KP13F + Az Stahlr.WD1 Festpunkt 48,3



79KP13G + Az Stahlr.WD1 Festpunkt 60,3



79KP13H + Az Stahlr.WD1 Festpunkt 76,1



79KP13I + Az Stahlr.WD1 Festpunkt 88,9



79KP13J + Az Stahlr.WD1 Festpunkt 114,3



79KP13K + Az Stahlr.WD1 Festpunkt 139,7



79KP13L + Az Stahlr.WD1 Festpunkt 168,3



79KP13M + Az Stahlr.WD1 Festpunkt 219,1



79KP13N + Az Stahlr.WD1 Festpunkt 273,0



79KP13O + Az Stahlr.WD1 Festpunkt 323,9



79KP13P + Az Stahlr.WD1 Festpunkt 355,6



79KP13Q + Az Stahlr.WD1 Festpunkt 406,4



79KP13R + Az Stahlr.WD1 Festpunkt 457,0



79KP13S + Az Stahlr.WD1 Festpunkt 508,0



79KP13T + Az Stahlr.WD1 Festpunkt 610,0



79KP14 +


Wärmedämmung der Dämmserie 1, geeignet zur Erdverlegung (Stahlr.WD1), für einen Kugelhahn nach

EN 488 mit voll verschweißtem Gehäuse, Anschweißenden aus P235 GH nach EN 10217-2, Sitzringen


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 308



aus kohleverstärktem PTFE, Schaltwellenabdichtungen aus PTFE und Graphit und mit Kugel aus

nichtrostendem Stahl AISI 304 X5CrNi18-10 nach EN 10088 (über DN100 mit zusätzlichem Leitrohr zur

Verminderung des Druckverlustes). Die Kugelhahnkonstruktion gewährleistet, dass die axialen Kräfte

gemäß EN 488 von der Rohrleitung durch das Kugelhahngehäuse geleitet werden und die beweglichen

Teile wie Kugel und Feder nicht beeinflusst werden. Wartungsarbeiten an der Schaltwellenverlängerung

und an der Stoppvorrichtung können ohne Entleerung der Anlage durchgeführt werden. Kugelhahn mit

Wärmedämmung und mit Mantelrohr

Auf Verlangen des Auftraggebers wird ein 3.1B Abnahmeprüfzeugnis vorgelegt und eine Hochdruck- und

Durchlaufprüfung nach ISO 5208 oder DIN 3230-3 durchgeführt.

z.B. KE KELIT P-Kugelhahn Dämmserie 1 oder Gleichwertiges.

Ausschreiberhinweis:

ein steckbares Getriebe für Kugelhähne ab DN 200 ist gesondert auszuschreiben (eigene

Leistungsgruppe LG 74).

Für kombinierte Bauformen mit einer oder zwei Entlüftungen sind Entlüftungen nach Position 79.KP16


79KP14C + Az Stahlr.WD1 Kugelhahn 26,9



79KP14D + Az Stahlr.WD1 Kugelhahn 33,7



79KP14E + Az Stahlr.WD1 Kugelhahn 42,4



79KP14F + Az Stahlr.WD1 Kugelhahn 48,3



79KP14G + Az Stahlr.WD1 Kugelhahn 60,3



79KP14H + Az Stahlr.WD1 Kugelhahn 76,1



79KP14I + Az Stahlr.WD1 Kugelhahn 88,9



79KP14J + Az Stahlr.WD1 Kugelhahn 114,3



79KP14K + Az Stahlr.WD1 Kugelhahn 139,7



79KP14L + Az Stahlr.WD1 Kugelhahn 168,3



79KP14M + Az Stahlr.WD1 Kugelhahn 219,1



79KP14N + Az Stahlr.WD1 Kugelhahn 273,0




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 309



79KP14O + Az Stahlr.WD1 Kugelhahn 323,9



79KP14P + Az Stahlr.WD1 Kugelhahn 406,4



79KP16 +


Wärmedämmung der Dämmserie 1, geeignet zur Erdverlegung (Stahlr.WD1), für eine

Entlüftung/Entleerung, Kugelhahn und Isolierabschluss im Abgang und Wärmedämmung mit Mantelrohr

(Entlüftung),

z.B. KE KELIT P-Entlüftung/Entleerung Dämmserie 1 oder Gleichwertiges.

79KP16C + Az Stahlr.WD1 Entlüftung 26,9



79KP16D + Az Stahlr.WD1 Entlüftung 33,7



79KP16E + Az Stahlr.WD1 Entlüftung 42,4



79KP16F + Az Stahlr.WD1 Entlüftung 48,3



79KP16G + Az Stahlr.WD1 Entlüftung 60,3



79KP16H + Az Stahlr.WD1 Entlüftung 76,1



79KP16I + Az Stahlr.WD1 Entlüftung 88,9



79KP16J + Az Stahlr.WD1 Entlüftung 114,3



79KP16K + Az Stahlr.WD1 Entlüftung 139,7



79KP16L + Az Stahlr.WD1 Entlüftung 168,3



79KP16M + Az Stahlr.WD1 Entlüftung 219,1



79KP16N + Az Stahlr.WD1 Entlüftung 273,0



79KP16O + Az Stahlr.WD1 Entlüftung 323,9



79KP16P + Az Stahlr.WD1 Entlüftung 406,4 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 310




79KP16Q + Az Stahlr.WD1 Entlüftung 457,0



79KP16R + Az Stahlr.WD1 Entlüftung 508,0



79KP16S + Az Stahlr.WD1 Entlüftung 610,0



79KP19 +


Wärmedämmung der Dämmserie 1, geeignet zur Erdverlegung (Stahlr.WD1), für ein Reduktionsstück

bis vier Dimensionsstufen einschließlich Wärmedämmung mit Mantelrohr (Redukt.b.4Dim),

z.B. KE KELIT P-Reduktion Dämmserie 1 oder Gleichwertiges.

79KP19D + Az Stahlr.WD1 Redukt.b.4Dim 33,7



79KP19E + Az Stahlr.WD1 Redukt.b.4Dim 42,4



79KP19F + Az Stahlr.WD1 Redukt.b.4Dim 48,3



79KP19G + Az Stahlr.WD1 Redukt.b.4Dim 60,3



79KP19H + Az Stahlr.WD1 Redukt.b.4Dim 76,1



79KP19I + Az Stahlr.WD1 Redukt.b.4Dim 88,9



79KP19J + Az Stahlr.WD1 Redukt.b.4Dim 114,3



79KP19K + Az Stahlr.WD1 Redukt.b.4Dim 139,7



79KP19L + Az Stahlr.WD1 Redukt.b.4Dim 168,3



79KP19M + Az Stahlr.WD1 Redukt.b.4Dim 219,1



79KP19N + Az Stahlr.WD1 Redukt.b.4Dim 273,0



79KP19O + Az Stahlr.WD1 Redukt.b.4Dim 323,9



79KP19P + Az Stahlr.WD1 Redukt.b.4Dim 406,4 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 311




79KP19Q + Az Stahlr.WD1 Redukt.b.4Dim 457,0



79KP19R + Az Stahlr.WD1 Redukt.b.4Dim 508,0



79KP19S + Az Stahlr.WD1 Redukt.b.4Dim 610,0



79KP21 +





79KP21C + Stahlrohr geschw. WD2 26,9x3,2/110/7,99


















79KP21I + Stahlrohr geschw. WD2 88,9x3,2/180/3,97


















79KP21O + Stahlrohr geschw. WD2 323,9x5,6/500/2,38 KEL


EH

Stk

Stk

Stk

m

m

m

m

m

m

m

m

m

m

m

m

m



Seite 312



















79KP22 +

Flexible Rohre aus weichgeglühtem Weichstahl, Qualität P235TR1, mit werkseitig aufgebrachter

Wärmedämmung der Dämmserie 2 (WD2) und gewelltem, flexiblem Mantelrohr, geeignet zur

Erdverlegung.


Max. Betriebstemperatur: 130°C.

Max. Betriebsdruck: 25 bar,

z.B. KE KELIT FERROFLEX-Rohr Dämmserie 2 oder Gleichwertiges.

79KP22C + FeFLEX Rohr WD2 22x2/100/6,82



79KP22D + FeFLEX Rohr WD2 28x2,3/120/6,73



79KP23 +

















79KP23N + Az Stahlr.WD2 Bogenrohr 273,0







EH

m

m

m

m

m

m

m

m

m

m

m

m

m



Seite 313


















79KP29 +



























79KP30 +













EH

m

m

m

m

m

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 314


















79KP30J + Az Stahlr.WD2 Bogen 90/45 L:1000 114,3

































79KP31 +





EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 315


















































79KP31R + Az Stahlr.WD2 T-Stück egal/1Dim red. 457,0



79KP31S + Az Stahlr.WD2 T-Stück egal/1Dim red. 508,0 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 316







79KP32 +












79KP32F + Az Stahlr.WD2 T-Stück ab2 Dim reduz. 48,3





































EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 317












79KP33 +








79KP33D + Az Stahlr.WD2 Festpunkt 33,7





































EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 318


















79KP34 +






































EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 319



























79KP36 +
























79KP36I + Az Stahlr.WD2 Entlüftung 88,9



79KP36J + Az Stahlr.WD2 Entlüftung 114,3 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 320



















79KP36P + Az Stahlr.WD2 Entlüftung 406,4












79KP39 +




















79KP39I + Az Stahlr.WD2 Redukt.b.4Dim 88,9



79KP39J + Az Stahlr.WD2 Redukt.b.4Dim 114,3 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 321



















79KP39P + Az Stahlr.WD2 Redukt.b.4Dim 406,4












79KP41 +





79KP41C + Stahlrohr geschw. WD3 26,9x3,2/125/8,79


















79KP41I + Stahlrohr geschw. WD3 88,9x3,2/200/4,60 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

m

m

m

m

m

m

m



Seite 322



















79KP41O + Stahlrohr geschw. WD3 323,9x5,6/560/3,05


















79KP43 +

















79KP43N + Az Stahlr.WD3 Bogenrohr 273,0 KEL


EH

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m



Seite 323






















79KP49 +



























79KP50 +






79KP50C + Az Stahlr.WD3 Bogen 90/45 L:1000 26,9 KEL


EH

m

m

m

m

m

m

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 324






















79KP50J + Az Stahlr.WD3 Bogen 90/45 L:1000 114,3


































EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 325



79KP51 +



















































79KP51R + Az Stahlr.WD3 T-Stück egal/1Dim red. 457,0 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 326




79KP51S + Az Stahlr.WD3 T-Stück egal/1Dim red. 508,0






79KP52 +












79KP52F + Az Stahlr.WD3 T-Stück ab2 Dim reduz. 48,3


































EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 327















79KP53 +








79KP53D + Az Stahlr.WD3 Festpunkt 33,7


































EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 328





















79KP54 +



































EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 329






























79KP56 +
























79KP56I + Az Stahlr.WD3 Entlüftung 88,9 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 330




79KP56J + Az Stahlr.WD3 Entlüftung 114,3


















79KP56P + Az Stahlr.WD3 Entlüftung 406,4












79KP59 +




















79KP59I + Az Stahlr.WD3 Redukt.b.4Dim 88,9 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 331




79KP59J + Az Stahlr.WD3 Redukt.b.4Dim 114,3


















79KP59P + Az Stahlr.WD3 Redukt.b.4Dim 406,4












79KP64 +


Wärmedämmung, geeignet zur Erdverlegung (Stahlr.WD), für eine mehrfach dichtende Schrumpfmuffe

mit Polyurethan-Ortsschaum und mit Mantelrohr (K2ST-Muffe),

z.B. KE KELIT K2ST-Muffe oder Gleichwertiges.

79KP64C + Az Stahlr.WD K2ST-Muffe 90



79KP64D + Az Stahlr.WD K2ST-Muffe 110



79KP64E + Az Stahlr.WD K2ST-Muffe 125



79KP64F + Az Stahlr.WD K2ST-Muffe 140



79KP64G + Az Stahlr.WD K2ST-Muffe 160



79KP64H + Az Stahlr.WD K2ST-Muffe 180 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 332




79KP64I + Az Stahlr.WD K2ST-Muffe 200



79KP64J + Az Stahlr.WD K2ST-Muffe 225



79KP64K + Az Stahlr.WD K2ST-Muffe 250



79KP64L + Az Stahlr.WD K2ST-Muffe 280



79KP64M + Az Stahlr.WD K2ST-Muffe 315



79KP64N + Az Stahlr.WD K2ST-Muffe 355



79KP64O + Az Stahlr.WD K2ST-Muffe 400



79KP64P + Az Stahlr.WD K2ST-Muffe 450



79KP64Q + Az Stahlr.WD K2ST-Muffe 500



79KP64R + Az Stahlr.WD K2ST-Muffe 560



79KP64S + Az Stahlr.WD K2ST-Muffe 630



79KP64T + Az Stahlr.WD K2ST-Muffe 670



79KP64U + Az Stahlr.WD K2ST-Muffe 710



79KP64V + Az Stahlr.WD K2ST-Muffe 800



79KP64W + Az Stahlr.WD K2ST-Muffe 900



79KP64X + Az Stahlr.WD K2ST-Muffe 1000




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 333



79KP65 +


Wärmedämmung, geeignet zur Erdverlegung (Stahlr.WD), für eine INDUCON-Muffe, hergestellt durch

den Systemlieferanten,

z.B. KE KELIT INDUCON-Muffe oder Gleichwertiges.

79KP65C + Az Stahlr.WD INDUCON-Muffe 90



79KP65D + Az Stahlr.WD INDUCON-Muffe 110



79KP65E + Az Stahlr.WD INDUCON-Muffe 125



79KP65F + Az Stahlr.WD INDUCON-Muffe 140



79KP65G + Az Stahlr.WD INDUCON-Muffe 160



79KP65H + Az Stahlr.WD INDUCON-Muffe 180



79KP65I + Az Stahlr.WD INDUCON-Muffe 200



79KP65J + Az Stahlr.WD INDUCON-Muffe 225



79KP65K + Az Stahlr.WD INDUCON-Muffe 250



79KP65L + Az Stahlr.WD INDUCON-Muffe 280



79KP65M + Az Stahlr.WD INDUCON-Muffe 315



79KP65N + Az Stahlr.WD INDUCON-Muffe 355



79KP65O + Az Stahlr.WD INDUCON-Muffe 400



79KP65P + Az Stahlr.WD INDUCON-Muffe 450



79KP65Q + Az Stahlr.WD INDUCON-Muffe 500



79KP65R + Az Stahlr.WD INDUCON-Muffe 560




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 334



79KP65S + Az Stahlr.WD INDUCON-Muffe 630



79KP65T + Az Stahlr.WD INDUCON-Muffe 670



79KP65U + Az Stahlr.WD INDUCON-Muffe 710



79KP66 +


Wärmedämmung, geeignet zur Erdverlegung (Stahlr.WD), für eine INDUCON-Muffe mit beidseitig

doppeltem Heizgitterband und doppelter Induktionsschweißung (doppelt), hergestellt durch den

Systemlieferanten,

z.B. KE KELIT INDUCON-Muffe oder Gleichwertiges.

79KP66R + Az Stahlr.WD INDUCON-Muffe doppelt 560



79KP66S + Az Stahlr.WD INDUCON-Muffe doppelt 630



79KP66T + Az Stahlr.WD INDUCON-Muffe doppelt 670



79KP66U + Az Stahlr.WD INDUCON-Muffe doppelt 710



79KP67 +


Wärmedämmung, geeignet zur Erdverlegung (Stahlr.WD), für eine Reduktionsmuffe zur Verbindung

verschiedener Mantelrohrdurchmesser einschl. Wärmedämmung mit Mantelrohr (Red.Muffe),

z.B. KE KELIT P-Reduktionsmuffe oder Gleichwertiges.


Stahlrohrformstücke sind gesondert auszuschreiben (eigene Leistungsgruppe 70).

79KP67E + Az Stahlr.WD Red.Muffe 125



79KP67F + Az Stahlr.WD Red.Muffe 140 KEL


79KP67G + Az Stahlr.WD Red.Muffe 160



79KP67H + Az Stahlr.WD Red.Muffe 180



79KP67I + Az Stahlr.WD Red.Muffe 200 KEL


79KP67J + Az Stahlr.WD Red.Muffe 225



79KP67K + Az Stahlr.WD Red.Muffe 250 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 335




79KP67L + Az Stahlr.WD Red.Muffe 280



79KP67M + Az Stahlr.WD Red.Muffe 315



79KP67N + Az Stahlr.WD Red.Muffe 355



79KP67O + Az Stahlr.WD Red.Muffe 400



79KP67P + Az Stahlr.WD Red.Muffe 450



79KP67Q + Az Stahlr.WD Red.Muffe 500



79KP67R + Az Stahlr.WD Red.Muffe 560



79KP67S + Az Stahlr.WD Red.Muffe 630



79KP67T + Az Stahlr.WD Red.Muffe 670



79KP67U + Az Stahlr.WD Red.Muffe 710



79KP67V + Az Stahlr.WD Red.Muffe 800



79KP67W + Az Stahlr.WD Red.Muffe 900



79KP67X + Az Stahlr.WD Red.Muffe 1000



79KP68 +


Wärmedämmung, geeignet zur Erdverlegung (Stahlr.WD), für eine Endmuffe zur Herstellung eines

vorläufigen Leitungsendes im Erdreich, einschließlich Manschette und Wärmedämmung mit Mantelrohr

(Endmuffe),

z.B. KE KELIT P-Endmuffe oder Gleichwertiges.

79KP68C + Az Stahlr.WD Endmuffe 90



79KP68D + Az Stahlr.WD Endmuffe 110




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 336



79KP68E + Az Stahlr.WD Endmuffe 125



79KP68F + Az Stahlr.WD Endmuffe 140



79KP68G + Az Stahlr.WD Endmuffe 160



79KP68H + Az Stahlr.WD Endmuffe 180



79KP68I + Az Stahlr.WD Endmuffe 200



79KP68J + Az Stahlr.WD Endmuffe 225



79KP68K + Az Stahlr.WD Endmuffe 250



79KP68L + Az Stahlr.WD Endmuffe 280



79KP68M + Az Stahlr.WD Endmuffe 315



79KP68N + Az Stahlr.WD Endmuffe 355



79KP68O + Az Stahlr.WD Endmuffe 400



79KP68P + Az Stahlr.WD Endmuffe 450



79KP68Q + Az Stahlr.WD Endmuffe 500



79KP68R + Az Stahlr.WD Endmuffe 560



79KP68S + Az Stahlr.WD Endmuffe 630



79KP68T + Az Stahlr.WD Endmuffe 670



79KP68U + Az Stahlr.WD Endmuffe 710



79KP68V + Az Stahlr.WD Endmuffe 800 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 337




79KP68W + Az Stahlr.WD Endmuffe 900



79KP68X + Az Stahlr.WD Endmuffe 1000



79KP69 +

Aufzahlung (Az) auf die Positionen flexible Rohre mit werkseitig aufgebrachter Wärmedämmung,

geeignet zur Erdverlegung (FeFLEX WD), für eine mehrfach dichtende Schrumpfmuffe mit

Polyurethan-Ortsschaum und mit Mantelrohr (K2FF-Muffe),

z.B. KE KELIT FERROFLEX-K2FF-Muffe oder Gleichwertiges.

79KP69B + Az FeFLEX WD K2FF-Muffe 86



79KP69C + Az FeFLEX WD K2FF-Muffe 100



79KP69D + Az FeFLEX WD K2FF-Muffe 120



79KP70 +


auf Medium- und Mantelrohr. Ohne Unterschied der Dämmserie,

z.B. KE KELIT P-wasserdichter Isolierabschluss oder Gleichwertiges.

79KP70C + wasserdichter Isolierabschluss 90



79KP70D + wasserdichter Isolierabschluss 110



79KP70E + wasserdichter Isolierabschluss 125



79KP70F + wasserdichter Isolierabschluss 140



79KP70G + wasserdichter Isolierabschluss 160



79KP70H + wasserdichter Isolierabschluss 180



79KP70I + wasserdichter Isolierabschluss 200



79KP70J + wasserdichter Isolierabschluss 225



79KP70K + wasserdichter Isolierabschluss 250



79KP70L + wasserdichter Isolierabschluss 280 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 338




79KP70M + wasserdichter Isolierabschluss 315



79KP70N + wasserdichter Isolierabschluss 355



79KP70O + wasserdichter Isolierabschluss 400



79KP70P + wasserdichter Isolierabschluss 450



79KP70Q + wasserdichter Isolierabschluss 500



79KP70R + wasserdichter Isolierabschluss 560



79KP70S + wasserdichter Isolierabschluss 630



79KP70T + wasserdichter Isolierabschluss 670



79KP70U + wasserdichter Isolierabschluss 710



79KP70V + wasserdichter Isolierabschluss 800



79KP70W + wasserdichter Isolierabschluss 900



79KP70X + wasserdichter Isolierabschluss 1000



79KP71 +

Mauerdurchführung für Rohre mit werkseitig aufgebrachter Wärmedämmung, abgestimmt auf Mantelrohr.

Ohne Unterschied der Dämmserie,

z.B. KE KELIT P-Hauseinführung oder Gleichwertiges.

79KP71C + Hauseinführung 90



79KP71D + Hauseinführung 110



79KP71E + Hauseinführung 125



79KP71F + Hauseinführung 140 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 339




79KP71G + Hauseinführung 160



79KP71H + Hauseinführung 180



79KP71I + Hauseinführung 200



79KP71J + Hauseinführung 225



79KP71K + Hauseinführung 250



79KP71L + Hauseinführung 280



79KP71M + Hauseinführung 315



79KP71N + Hauseinführung 355



79KP71O + Hauseinführung 400



79KP71P + Hauseinführung 450



79KP71Q + Hauseinführung 500



79KP71R + Hauseinführung 560



79KP71S + Hauseinführung 630



79KP71T + Hauseinführung 670



79KP71U + Hauseinführung 710



79KP71V + Hauseinführung 800



79KP71W + Hauseinführung 900




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 340



79KP71X + Hauseinführung 1000



79KP72 +

Druckwasserdichte Ringraumdichtung für Kernbohrungen und Futterrohre im Mauerwerk, mit

Edelstahlschrauben, von -40°C bis 20°C für geschweißte Stahlrohre mit werkseitig aufgebrachter

Wärmedämmung (gs.StahlR m.WD), abgestimmt auf das Mantelrohr,

z.B. KE KELIT Ringraumdichtung P-7150 oder Gleichwertiges.

79KP72C + Ringraumdichtung für gs.StahlR m.WD 90



79KP72D + Ringraumdichtung für gs.StahlR m.WD 110



79KP72E + Ringraumdichtung für gs.StahlR m.WD 125



79KP72F + Ringraumdichtung für gs.StahlR m.WD 140



79KP72G + Ringraumdichtung für gs.StahlR m.WD 160



79KP72H + Ringraumdichtung für gs.StahlR m.WD 180



79KP72I + Ringraumdichtung für gs.StahlR m.WD 200



79KP72J + Ringraumdichtung für gs.StahlR m.WD 225



79KP72K + Ringraumdichtung für gs.StahlR m.WD 250



79KP72L + Ringraumdichtung für gs.StahlR m.WD 280



79KP72M + Ringraumdichtung für gs.StahlR m.WD 315



79KP72N + Ringraumdichtung für gs.StahlR m.WD 355



79KP72O + Ringraumdichtung für gs.StahlR m.WD 400



79KP72P + Ringraumdichtung für gs.StahlR m.WD 450



79KP72Q + Ringraumdichtung für gs.StahlR m.WD 500




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 341



79KP73 +


Wärmedämmung, geeignet zur Erdverlegung (Stahlr.WD), für eine T-Muffe, zur nachträglichen

Wärmedämmung eines Montageabzweigs, im Abgang reduziert bis 3 Dimensionsstufen (b.3Dim.),

einschließlich Stahlrohrbogen 45° für Abzweig und Wärmedämmung mit Mantelrohr. Ohne Unterschied

der Dämmserie.

Angegeben ist: der Außendurchmesser des durchgehenden Mantelrohres,

z.B. KE KELIT P-T-Muffe (Montageabzweig) oder Gleichwertiges.

79KP73D + Az Stahlr.WD T-Muffe b.3Dim. 110



79KP73E + Az Stahlr.WD T-Muffe b.3Dim. 125



79KP73F + Az Stahlr.WD T-Muffe b.3Dim. 140



79KP73G + Az Stahlr.WD T-Muffe b.3Dim. 160



79KP73H + Az Stahlr.WD T-Muffe b.3Dim. 180



79KP73I + Az Stahlr.WD T-Muffe b.3Dim. 200



79KP73J + Az Stahlr.WD T-Muffe b.3Dim. 225



79KP73K + Az Stahlr.WD T-Muffe b.3Dim. 250



79KP73L + Az Stahlr.WD T-Muffe b.3Dim. 280



79KP73M + Az Stahlr.WD T-Muffe b.3Dim. 315



79KP73N + Az Stahlr.WD T-Muffe b.3Dim. 355



79KP73O + Az Stahlr.WD T-Muffe b.3Dim. 400



79KP74 +


Wärmedämmung, geeignet zur Erdverlegung (Stahlr.WD), für eine T-Muffe zur nachträglichen

Wärmedämmung eines Montageabzweigs im Abgang reduziert mit 4 bis 6 Dimensionsstufen (4-6Dim.)





79KP74G + Az Stahlr.WD T-Muffe 4-6Dim. 160 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 342




79KP74H + Az Stahlr.WD T-Muffe 4-6Dim. 180



79KP74I + Az Stahlr.WD T-Muffe 4-6Dim. 200



79KP74J + Az Stahlr.WD T-Muffe 4-6Dim. 225



79KP74K + Az Stahlr.WD T-Muffe 4-6Dim. 250



79KP74L + Az Stahlr.WD T-Muffe 4-6Dim. 280



79KP74M + Az Stahlr.WD T-Muffe 4-6Dim. 315



79KP74N + Az Stahlr.WD T-Muffe 4-6Dim. 355



79KP74O + Az Stahlr.WD T-Muffe 4-6Dim. 400



79KP74P + Az Stahlr.WD T-Muffe 4-6Dim. 450



79KP74Q + Az Stahlr.WD T-Muffe 4-6Dim. 500



79KP75 +


Wärmedämmung, geeignet zur Erdverlegung (Stahlr.WD), für eine T-Muffe zur nachträglichen

Wärmedämmung eines Montageabzweigs im Abgang reduziert mit über 6 Dimensionsstufen (üb.6Dim.),





79KP75J + Az Stahlr.WD T-Muffe üb.6Dim. 225



79KP75K + Az Stahlr.WD T-Muffe üb.6Dim. 250



79KP75L + Az Stahlr.WD T-Muffe üb.6Dim. 280



79KP75M + Az Stahlr.WD T-Muffe üb.6Dim. 315



79KP75N + Az Stahlr.WD T-Muffe üb.6Dim. 355 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 343




79KP75O + Az Stahlr.WD T-Muffe üb.6Dim. 400



79KP75P + Az Stahlr.WD T-Muffe üb.6Dim. 450



79KP75Q + Az Stahlr.WD T-Muffe üb.6Dim. 500



79KP75R + Az Stahlr.WD T-Muffe üb.6Dim. 560



79KP75S + Az Stahlr.WD T-Muffe üb.6Dim. 630



79KP75T + Az Stahlr.WD T-Muffe üb.6Dim. 670



79KP75U + Az Stahlr.WD T-Muffe üb.6Dim. 710



79KP76 +


Wärmedämmung, geeignet zur Erdverlegung (Stahlr.WD), für eine Montage-T-Muffe zur nachträglichen

Wärmedämmung eines Montageabzweigs, im Abgang reduziert von 3 bis 6 Dimensionsstufen (3-6Dim.),

einschließlich Mediumrohrteile, wie Stahlrohrbogen 45° für etagierten Abzweig oder Stahlrohrbogen 90°

für Parallelabzweig mit flexiblem Mantelrohr im Abgang, zum Einsatz als Montage-Parallelabzweig oder

als etagierter Abzweig oder als Isolierstück eines Anbohrabzweigs geeignet. Ohne Unterschied der

Dämmserie.


z.B. KE KELIT P-TF-Muffe (Montageabzweig) oder Gleichwertiges.

79KP76C + Az Stahlr.WD Montage-T-Muffe 3-6Dim. 90



79KP76D + Az Stahlr.WD Montage-T-Muffe 3-6Dim. 110



79KP76E + Az Stahlr.WD Montage-T-Muffe 3-6Dim. 125



79KP76F + Az Stahlr.WD Montage-T-Muffe 3-6Dim. 140



79KP76G + Az Stahlr.WD Montage-T-Muffe 3-6Dim. 160



79KP80 +


Wärmedämmung, geeignet zur Erdverlegung (Stahlr.WD), für eine Dehnpolsterlage zur Aufnahme der

Restdehnung. Material: recyclierter Polyurethan-Weichschaum mit einer Dichte von 90 kg/m3.


z.B. KE KELIT Dehnpolster oder Gleichwertiges.


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 344



79KP80C + Az Stahlr.WD Dehnpolster 90-125



79KP80F + Az Stahlr.WD Dehnpolster 140-160



79KP80H + Az Stahlr.WD Dehnpolster 180-250



79KP80L + Az Stahlr.WD Dehnpolster 280-315



79KP80N + Az Stahlr.WD Dehnpolster 355-500



79KP80O + Az Stahlr.WD Dehnpolster 560-710



79KP80P + Az Stahlr.WD Dehnpolster 800-1000



79KP82 +


Wärmedämmung und Mantelrohr, geeignet zur Erdverlegung (Stahlr.WD), für Rohrunterlagen aus

Hartschaumstoff (HS). Abmessungen: 600 x 100 x 100 mm,

z.B. KE KELIT Rohrunterlage P7750 oder Gleichwertiges.

79KP82A + Az Stahlr.WD Rohrunterlagen HS



79KP84 +


Wärmedämmung und Mantelrohr, geeignet zur Erdverlegung (Stahlr.WD), für ein Trassenwarnband,

mitverlegt oberhalb der Rohrleitung,


79KP84A + Az Stahlr.WD Trassenwarnband



79KP85 +


Wärmedämmung und Mantelrohr, geeignet zur Erdverlegung (Stahlr.WD), für einen Thermosand zur

Rohrhinterfüllung bei erdverlegten Rohren als zusätzliche Wärmedämmung. Die bodenmechanischen

Reibungsverhältnisse nach ÖNORM EN 13941 werden eingehalten. Wird kein Thermosand verwendet,

so wird aus Gründen der Gleichwertigkeit in einer Beilage zum Angebot ein Rohrsystem mit

entsprechend höherer werkseitig aufgebrachter Wärmedämmung angeboten. Der Nachweis dieser

höheren Wärmedämmung wird in einem Berechnungsblatt erbracht.





79KP85A + Az Stahlr.WD Rohrhinterfüll.m.Thermosand



79KR + Geschw. Stahlrohre m. WD u.Spiro (KE KELIT)


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

m

m



Seite 345



79KR00 +

Geschweißte Stahlrohre mit werkseitig aufgebrachter Wärmedämmung und Mantelrohr aus innen

spiralgefalztem Stahlblech.

1. Material:

1.1. Mediumrohr und Wärmedämmung:

Längsnahtgeschweißtes Stahlrohr nach DIN 2458 bzw. ISO 9330-1 ST 37.0, DIN 1626, mit

Wärmedämmung aus Polyurethanschaumstoff nach EN 253, 95% geschlossenzellig, FCKW-frei,

Lambda-Wert 0,027 W/mK, Kerndichte mindestens 60 kg/m3.





Im Stichwort wird der Außendurchmesser x Wanddicke des Mediumrohres in mm, /der

Außendurchmesser des Mantelrohres in mm /und der D-Wert in mK/W (z.B. 60,3x2,9/125/4,25) oder

bei Fittings nur der Außendurchmesser des Mediumrohres (z.B. 60,3) oder bei Muffen der

Außendurchmesser des Mantelrohres in mm (z.B. 125) angegeben.


Die werkseitig aufgebrachte Wärmedämmung wird in 3 Dämmserien ausgeführt. Die geforderte Qualität

der Wärmedämmung wird im Positionsstichwort angegeben und erreicht den je nach

Rohraußendurchmesser in mK/W angegebenen D-Wert. In der Folge mit WD1, WD2 und WD3

abgekürzt.


PN25: 142°C/25 bar.



und sonstiges Dichtmaterial sind in die Einheitspreise einkalkuliert. Die Lieferlängen der Rohre sind so

zu wählen, daß die Anzahl der benötigten Rohrverbindungen minimiert wird.






verwendet.











Zusätzliche Vorbemerkungen

79KR00A + Werkszertifikat nach Norm

Ein Werkszertifikat nach DIN 50049 3.1.b. wird vorgelegt.



EH



Seite 346



79KR01 +

Geschweißte Stahlrohre mit werkseitig aufgebrachter Wärmedämmung und Mantelrohr, geeignet für

Freileitungen. Als Mediumrohr werden geschweißte Stahlrohre nach DIN 2458 ST 37.0, als Mantelrohr

verzinkte, Stahlrohre, innen spiralgefalzt, verwendet (Stahlr.geschw.SP),

z.B. KE KELIT SP-Rohr Dämmserie 1 oder Gleichwertiges.

79KR01C + Stahlr.geschw.SP WD1 26,9x2,6/80/6,35



79KR01D + Stahlr.geschw.SP WD1 33,7x3,2/80/5,02



79KR01E + Stahlr.geschw.SP WD1 42,4x2,6/100/5,00



79KR01F + Stahlr.geschw.SP WD1 48,3x2,6/100/4,23



79KR01G + Stahlr.geschw.SP WD1 60,3x2,9/125/4,25



79KR01H + Stahlr.geschw.SP WD1 76,1x2,9/140/3,55



79KR01I + Stahlr.geschw.SP WD1 88,9x3,2/160/3,43



79KR01J + Stahlr.geschw.SP WD1 114,3x3,6/200/3,27



79KR01K + Stahlr.geschw.SP WD1 139,7x3,6/225/2,78



79KR01L + Stahlr.geschw.SP WD1 168,3x4,0/250/2,31



79KR01M + Stahlr.geschw.SP WD1 219,1x4,5/315/2,12



79KR01N + Stahlr.geschw.SP WD1 273,0x5,0/400/2,24



79KR21 +



verzinkte, Stahlrohre, innen spiralgefalzt, verwendet (Stshlr. geschw.SP),








79KR21E + Stahlr.geschw.SP WD2 42,4x2,6/125/6,33 KEL


EH

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m



Seite 347













79KR21I + Stahlr.geschw.SP WD2 88,9x3,2/180/4,113



79KR21J + Stahlr.geschw.SP WD2 114,3x3,6/225/397















79KR41 +



verzinkte, Stahlrohre, innen spiralgefalzt, verwendet (Stahlr. geschw.SP),








79KR41E + Stahlr.geschw.SP WD3 42,4x2,6/140/7,00












79KR41I + Stahlr.geschw.SP WD3 88,9x3,2/200/4,75 KEL


EH

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m



Seite 348




79KR41J + Stahlr.geschw.SP WD3 114,3x3,6/250/4,59















79KR51 +


Wärmedämmung, geeignet für Freileitungen für eine Verbindungsmuffe (SP WD Muffe),

z.B. KE KELIT KELIT SP Verbindungsmuffe oder Gleichwertiges.

Kommentar:

Stahlrohrformstücke sind gesondert auszuschreiben (eigene Leistungsgruppe 70). Die

Nachisolierungsarbeiten dafür sind frei zu formulieren.

79KR51B + Az Stahlr.geschw.SP WD Muffe 80



79KR51C + Az Stahlr.geschw.SP WD Muffe 100



79KR51D + Az Stahlr.geschw.SP WD Muffe 125



79KR51E + Az Stahlr.geschw.SP WD Muffe 140



79KR51F + Az Stahlr.geschw.SP WD Muffe 160



79KR51G + Az Stahlr.geschw.SP WD Muffe 180



79KR51H + Az Stahlr.geschw.SP WD Muffe 200



79KR51I + Az Stahlr.geschw.SP WD Muffe 225



79KR51J + Az Stahlr.geschw.SP WD Muffe 250



79KR51K + Az Stahlr.geschw.SP WD Muffe 280 KEL


EH

m

m

m

m

m

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 349




79KR51L + Az Stahlr.geschw.SP WD Muffe 315



79KR51M + Az Stahlr.geschw.SP WD Muffe 355



79KR51N + Az Stahlr.geschw.SP WD Muffe 400



79KR51O + Az Stahlr.geschw.SP WD Muffe 450



79KR51P + Az Stahlr.geschw.SP WD Muffe 500



79KR52 +


Wärmedämmung, geeignet für Freileitungen für eine Bogenmuffe (SP WD Bogen). Ohne Unterschied der

Winkelgrade,

z.B. KE KELIT KELIT SP Bogenmuffe oder Gleichwertiges.

Kommentar:



79KR52B + Az Stahlr.geschw.SP WD Bogen 80



79KR52C + Az Stahlr.geschw.SP WD Bogen 100



79KR52D + Az Stahlr.geschw.SP WD Bogen 125



79KR52E + Az Stahlr.geschw.SP WD Bogen 140



79KR52F + Az Stahlr.geschw.SP WD Bogen 160



79KR52G + Az Stahlr.geschw.SP WD Bogen 180



79KR52H + Az Stahlr.geschw.SP WD Bogen 200



79KR52I + Az Stahlr.geschw.SP WD Bogen 225



79KR52J + Az Stahlr.geschw.SP WD Bogen 250




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 350



79KR52K + Az Stahlr.geschw.SP WD Bogen 280



79KR52L + Az Stahlr.geschw.SP WD Bogen 315



79KR52M + Az Stahlr.geschw.SP WD Bogen 355



79KR52N + Az Stahlr.geschw.SP WD Bogen 400



79KR52O + Az Stahlr.geschw.SP WD Bogen 450



79KR52P + Az Stahlr.geschw.SP WD Bogen 500



79KR53 +


Wärmedämmung, geeignet für Freileitungen für eine T-Stückmuffe (SP WD T-Stück). Ohne Unterschied


z.B. KE KELIT KELIT SP T-Stückmuffe oder Gleichwertiges.

Kommentar:



79KR53B + Az Stahlr.geschw.SP WD T-Stück 80



79KR53C + Az Stahlr.geschw.SP WD T-Stück 100



79KR53D + Az Stahlr.geschw.SP WD T-Stück 125



79KR53E + Az Stahlr.geschw.SP WD T-Stück 140



79KR53F + Az Stahlr.geschw.SP WD T-Stück 160



79KR53G + Az Stahlr.geschw.SP WD T-Stück 180



79KR53H + Az Stahlr.geschw.SP WD T-Stück 200



79KR53I + Az Stahlr.geschw.SP WD T-Stück 225



79KR53J + Az Stahlr.geschw.SP WD T-Stück 250 KEL


EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 351




79KR53K + Az Stahlr.geschw.SP WD T-Stück 280



79KR53L + Az Stahlr.geschw.SP WD T-Stück 315



79KR53M + Az Stahlr.geschw.SP WD T-Stück 355



79KR53N + Az Stahlr.geschw.SP WD T-Stück 400



79KR53O + Az Stahlr.geschw.SP WD T-Stück 450



79KR53P + Az Stahlr.geschw.SP WD T-Stück 500



79KR61 +

Rohrbegleitheizung mit selbstregulierendem Heizband (Frostschutzband), bestehend aus 2 parallelen,

verzinnten Kupferlitzen und dazwischenliegendem Kunststoffheizelement.

Heizkreislänge: max. 100 m.

Angegeben ist: die Heizleistung in (W/m),

z.B. KE KELIT Frostband FSM2 oder Gleichwertiges.

79KR61A + Frostschutzband: FSM2 11W/m



79KR61B + Frostschutzband: FSM2 17W/m



79KR62 + Thermostat: UTR 15 KEL

Thermostat mit Außentemperaturfühler, Einstellbereich -5°C bis +15°C, Schaltstrom 15 A,

z.B. KE KELIT Thermostat UTR 15 oder Gleichwertiges.


79KR63 + Verbindungsgarnitur: V-HH

Verbindungsgarnitur zur Verbindung von Frostschutzbändern,

z.B. KE KELIT Verbindungsgarnitur V-HH oder Gleichwertiges.



79KR64 + Anschlussgarnitur: A-HK

Anschlussgarnitur zur Verbindung zwischen Frostschutzband und Kaltende,

z.B. KE KELIT Anschlussgarnitur A-HK oder Gleichwertiges.



79KR65 + Endabschluss: EA-H

Endabschluss für Frostschutzband,

z.B. KE KELIT Endabschluss EA-H oder Gleichwertiges.



79KS + Leckwarnsystem (KE KELIT)


EH

Stk

Stk

Stk

Stk

Stk

Stk

m

m

Stk

Stk

Stk

Stk



Seite 352



79KS01 +

1. Leckwarnsystem (LW-System):

Leckwarnsystem nach dem Prinzip der Laufzeitmessung arbeitend, für die Feststellung von

Feuchtigkeit, Kurzschluss oder Drahtbruch. Das System ermöglicht die Fehlerortung mittels

transportablem Messgerät mit einer Genauigkeitstoleranz von maximal 3 m. Maximale Abschnittslänge:

1.000 m. Zwei-Draht-System mit verdrilltem Cu-Litzen Adernpaar, Farben: weiß/rot, PTFE-isoliert, eine

Ader perforiert (in der Folge BEK abgekürzt) oder Zwei-Draht-System mit 2 Kupferdrähten, mit einem

Leiterquerschnitt von je 1,5 mm2, wobei ein Draht verzinnt ist (in der Folge EMS abgekürzt).












Wärmedämmung und Mantelrohr, geeignet zur Erdverlegung (Stahlr.WD), für die Ausrüstung mit

werkseitig eingelegtem Leckwarnsystem BEK. Ohne Unterschied der Dämmserie,

z.B. KE KELIT BEK-Leckwarnsystem oder Gleichwertiges.

79KS01A + Az Stahlr.WD LW-System BEK Rohr

Abgerechnet nach verlegter Rohrlänge (Rohr).



79KS01B + Az Stahlr.WD LW-System BEK Formst. KEL

Abgerechnet nach Anzahl der Formstücke (Formst.). Ohne Unterschied der Art der Formstücke.


79KS01C + Az Stahlr.WD LW-System BEK Muffe KEL Stk

Einschl. Indikatorfilz, Quetschhülsen, PUR-Distanzstück. Bei T-Muffen zusätzlich mit Drahthalter und

losem Draht (Muffe). Abgerechnet je benötigtem Indikatorfilz.


79KS02 +

Aufzahlung (Az) auf die Positionen geschweißte Stahlrohre über 457,0x6,3 (üb457,0) mit werkseitig

aufgebrachter Wärmedämmung und Mantelrohr, geeignet zur Erdverlegung (Stahlr.WD), für die

Ausrüstung mit werkseitig eingelegtem Leckwarnsystem BEK doppelt verlegt (2xBEK). Ohne

Unterschied der Dämmserie,

z.B. KE KELIT 2xBEK-Leckwarnsystem oder Gleichwertiges.

79KS02A + Az Stahlr.WD üb457,0 LW-System 2xBEK Rohr




79KS02B + Az Stahlr.WD üb457,0 LW-System 2xBEK Formst KEL



79KS02C + Az Stahlr.WD üb457,0 LW-System 2xBEK Muffe KEL Stk

Einschl. Indikatorfilz, Quetschhülsen, PUR-Distanzstück. Bei T-Muffen zusätzlich mit Drahthalter und

losem Draht (Muffe). Abgerechnet je benötigtem Indikatorfilz.



EH

m

Stk

m

Stk



Seite 353



79KS03 +


Wärmedämmung und Mantelrohr, geeignet zur Erdverlegung (Stahlr.WD), für die Ausrüstung mit

werkseitig eingelegtem Leckwarnsystem EMS. Ohne Unterschied der Dämmserie,

z.B. KE KELIT EMS-Leckwarnsystem oder Gleichwertiges.

79KS03A + Az Stahlr.WD LW-System EMS Rohr




79KS03B + Az Stahlr.WD LW-System EMS Formst KEL



79KS03C + Az Stahlr.WD LW-System EMS Muffe KEL Stk

Einschl. Indikatorfilz, Quetschhülsen, PUR-Distanzstück, Drahthalter und losem Draht für eine T-Muffe

(Muffe). Abgerechnet je benötigtem Indikatorfilz.


79KS04 +

Aufzahlung (Az) auf die Positionen geschweißte Stahlrohre über 457,0x6,3 (üb457,0) mit werkseitig

aufgebrachter Wärmedämmung und Mantelrohr, geeignet zur Erdverlegung (Stahlr.WD), für die

Ausrüstung mit werkseitig eingelegtem Leckwarnsystem EMS doppelt verlegt (2xEMS). Ohne

Unterschied der Dämmserie,

z.B. KE KELIT 2xEMS-Leckwarnsystem oder Gleichwertiges.

79KS04A + Az Stahlr.WD üb457,0 LW-System 2xEMS Rohr




79KS04B + Az Stahlr.WD üb457,0 LW-System 2xEMS Formst KEL



79KS04C + Az Stahlr.WD üb457,0 LW-System 2xEMS Muffe KEL Stk

Einschl. Indikatorfilz, Quetschhülsen, PUR-Distanzstück, Drahthalter und losem Draht für eine T-Muffe

(Muffe). Abgerechnet je benötigtem Indikatorfilz.


79KS05 + LW-System Standverteiler

Standverteiler zum Zusammenführen mehrerer Leckwarnabschnitte, aus Kunststoff, mit

regenwasserdichtem Gehäuse,

z.B. KE KELIT ML-ATEM1 oder Gleichwertiges.



79KS06 +

Messpunktdose mit Trennerklemme zur galvanischen Trennung zweier Messschleifen (maximal 1000

Trassenmeter je Messschleife).

79KS06A + LW-System Messpunkt/Wandverteiler KEL

79KS07 +

Anschlussdose mit lösbarer Klemme zum Endverschluss der Leckwarndrähte bei Abnehmern, einschl.

mechanischem Schutzschlauch.

79KS07A + LW-System Anschlussdose KEL

79KS08 +

RFA-Kabelausführung (RohrFühlerAnschluss) zur wasserdichten Auskabelung der Fühlerader aus dem

Mantelrohr. Farbcodiert und am Kabelmantel "Vorlauf" bzw. "Rücklauf" gekennzeichnet. Kabellänge: 5

m. Vorlauf und Rücklauf getrennt abgerechnet.


EH

m

Stk

m

Stk

Stk

Stk

Stk



Seite 354



79KS08A + LW-System Kabelausführung KEL

79KS09 +

Bügelklemme als selbsttragender, lösbarer Leckwarndrahtverbinder beim Abnehmer, einschließlich

mechanischem Schutzschlauch.

79KS09A + LW-System Bügelklemme KEL

79KS10 +

RFA-Meldekabel zur Verlängerung des Anschlusskabels der Kabelausführung.

79KS10A + LW-System RFA-Meldekabel

Kabeltype: E-XYY 4x2x0,75


79KS11 + LW-System 1-Kreis-Überwachungsgerät KEL Stk

Überwachungsgerät für stationäre Fehler-Überwachung (1-Kreis), einstellbarer Schwellwert, Reset-Taste

für externes, potentialfreies Alarmrelais, Eigentestfunktion.

Versorgungsspannung: 230 V AC,

z.B. KE KELIT CU/BEK 70.01 oder Gleichwertiges.


79KS15 + LW-System Alarmplan (je Messkreis) KEL Stk

Erstellung eines Alarmplanes für die Drahtführungen und für die Anbringung der Systemkomponenten.

Der Alarmplan wird vor Inbetriebnahme des Leckwarnsystems dem Auftraggeber übergeben.

Abgerechnet je Messkreis (max. 1000m VL+RL).

79KS16 + LW-System Nullprotokoll (je Messkreis) KEL Stk

Erstmaliges Durchmessen des Leckwarnsystems nach Abschluss der Montagearbeiten und Erstellen

eines Laufzeitprotokolls durch den Systemlieferanten (Nullprotokoll).

Abgerechnet je Messkreis (max. 1000m VL+RL).

79KS20 + LW-System digitales Überwachungsgerät KEL

Leckwarn-Überwachungsgerät zur zentralen Rohrnetzüberwachung mit Messwertspeicher und

dargestelltem Trendverlauf, zur Aufschaltung von 1 bis 3 Messkreisen mit je bis 1000m überwachter

Rohrtrasse (VL+RL).

Hardware: Grundeinheit für max. 4000 m FW-Rohr-Trasse mit

- Netzteil 230V/50Hz, ca. 10VA,

- Gehäuse IP 54, H=200 mm, B=150 mm,

- Mess- und Ansteuerteil für 4 Messkreise,

- Messbereich:

Isolationsmessung: 100 Ohm-20 MOhm,

Schleifenmessung: 0 Ohm-10 kOhm,

Messzyklus einstellbar: 1 min-160 Std.,

- wählbare Alarmschwelle für jeden Messwert angezeigt in der Grundanzeige,

- wählbare Bedingungen zum Speichern von Messwerten,

- Digital-Alarmausgang und potenzialfreies Alarmrelais einzeln zuschaltbar zu jedem Messwert

230V/50Hz, 1A,

- Schnittstelle für Vernetzung RS485 mit max. Reichweite von 1200 m zwischen den Geräten

Vor Ort-Parametrierung und Leistungsmerkmale:

- Bedien- und Anzeigeeinheit,

- Graphik LCD beleuchtet mit Folientastatur,

- Eventspeicher 8 MB,

- Controller flashbar,

- Passwort geschützte Systemparametrierung,

- Autokopierfunktion von Geräteeinstellungen,

- Schnittstelle für PC vor Ort RS 232 zum Auslesen des Datenspeichers bei Inselbetrieb,

- 3 Widerstandswerte je Messkreis nach VL und RL unterscheidbar ( 6 Messwerte),

- Schleifendurchgang im BEK-System zw. VL und RL,


EH

Stk

Stk

m

Stk



Seite 355



- Schwellwert für Alarmaktivierung,

z.B. KE KELIT CU/BEK Typ 50.04 oder Gleichwertiges.


79KS21 + LW-System Ethernet-Adapter KEL Stk

Ethernet-Adapter zur Aufschaltung von bis zu 32 digitalen LW-Überwachungsgeräten auf ein Netzwerk

oder Internet, zur zentralen Datenverarbeitung.



79KS22 + Az dig.ÜbwG für Mess-/Anschlussdose KEL Stk

Aufzahlung (Az) auf digitales Überwachungsgerät (dig.ÜbwG) für eine Mess- und Anschlussdose zur

Aufschaltung von 1 bis 3 Messkreisen mit je bis 1000m überwachter Rohrtrasse (VL+RL) einer

Grundeinheit vorgeschaltet, mit

- 1 Trennrelais für 2 x 3 Leitungen,

- Jumper für Konfiguration (4 Möglichkeiten),

- Überspannungsschutzschaltung bei Betrieb bis 18 VDC bzw, 12 VAC,

- bei höherer Fremdspannung wird die autom. Messung unterbrochen und durch Relais die

Messeinrichtung galvanisch vom Messkreis abgetrennt,

- bei Fremdspannungen von über 100 V werden einmalig aktive Schutzschaltungen aktiviert die das

Spannungspotenzial durch Schmelzsicherungen gegen Erde ableiten,

- 15 pol. steckbarer Trennerklemme für Messkreise,

- Anschlussklemme für Masse,

- 3 Anschlussbuchsen je 9-polig für Ankopplung an das Grundgerät,

- 3 m vorkonfektioniertes Kabel vom Grundgerät zur Messdose,



79KS23 + LW-System Software zentr. Datenverarbeitung KEL Stk

Software für bis zu 32 Grundeinheiten durch Windows-PC (ab 98 bis XP) oder Fernabfrage angesteuert,

zur zentralen Rohrnetzüberwachung mit den Funktionen:

- Farblich unterscheidbare Statusanzeige für jeden Messkreis nach drei Betriebszuständen im

Startfenster,

- Konfigurationsmenü: alle Parameter ( z.B Alarmschwellwerte) für jeden Messkreis getrennt von der

Zentrale änderbar,

- Messdatenbereich: Anzeige der aktuellen Messdaten,

- Messdiagramme: für jeden Messkreis wird automatisch ein Diagramm erstellt (Trendverlauf) zur

grafischen Darstellung der Messdaten,

- Messwert Log-file: Datensicherung in einem automatisch erzeugten Jahresordner getrennt nach

Gerätekanal,

- Ereignisfile: alle Abweichungen vom Normalzustand werden in einem Ordner abgespeichert,

- Konfigurationsfile: Systemdatenspeicherung zur anlagenspezifischen Parametrierung.

Updates über 3 Jahre sind im Einheitspreis einkalkuliert,



79KS24 + LW-System Plan und Visualisierung KEL Stk

Adaptierung eines Rohrnetzplanes (z.B. übergeben als AutoCAD-Datei) als Netzplan mit Einarbeitung

aller Überwachungsgeräte (Statusanzeige) zur Verwendung mit der Software (CU/BEK 50.01) zur

zentralen Steuerung.

79KX + Gemuffte DruckR aus PVC WD-SP (KE KELIT)

Gemuffte Druckrohre aus PVC für Trinkwasser mit werkseitig aufgebrachter Wärmedämmung und

Mantelrohr aus innen spiralgefalztem Stahlblech.

1. Material:


EH



Seite 356



79KX01 +


gemufftes Druckrohr aus PVC-Hart, für 10 bar Betriebsdruck, nach ÖNORM B 5182.




1.3 Mantelrohr:





Im Stichwort wird das Rohrsystem mit PVC K10-SP gekennzeichnet und der Außendurchmesser x

Wanddicke des Mediumrohres in mm, /der Außendurchmesser des Mantelrohres in mm /und der

D-Wert in mK/W (z.B. 225x10,8/315/2,03) oder bei Fittings nur der Außendurchmesser des


angegeben.


PN10: 20°C/10 bar.
























Gerades, gemufftes Druckrohr aus PVC K10-SP mit werkseitig aufgebrachter Wärmedämmung und


z.B. KE KELIT PVC K10-SP Rohr, Dämmserie 1 oder Gleichwertiges.

79KX01A + PVC K10-SP Druckrohr WD1 63x3,0/125/4,06



79KX01B + PVC K10-SP Druckrohr WD1 75x3,6/140/3,71




EH

m

m



Seite 357



79KX01C + PVC K10-SP Druckrohr WD1 90x4,3/160/3,42



79KX01D + PVC K10-SP Druckrohr WD1 110x5,3/200/3,56



79KX01E + PVC K10-SP Druckrohr WD1 140x6,7/225/2,84



79KX01F + PVC K10-SP Druckrohr WD1 160x7,7/250/2,68



79KX01G + PVC K10-SP Druckrohr WD1 225x10,8/315/2,03



79KX01H + PVC K10-SP Druckrohr WD1 280x13,4/400/2,16



79KX01I + PVC K10-SP Druckrohr WD1 315x15,0/450/2,16



79KX02 +


strahlund regenwasserdichtem Mantelrohr (SP), Dämmserie 1,

z.B. KE KELIT strahlund regenwasserdichtes PVC K10-SP Rohr, Dämmserie 1 oder Gleichwertiges.

79KX02A + PVC K10-SP Druckr.WD1 di. 63x3,0/125/4,06



79KX02B + PVC K10-SP Druckr.WD1 di. 75x3,6/140/3,71



79KX02C + PVC K10-SP Druckr.WD1 di. 90x4,3/160/3,42



79KX02D + PVC K10-SP Druckr.WD1 di. 110x5,3/200/3,56



79KX02E + PVC K10-SP Druckr.WD1 di. 140x6,7/225/2,84



79KX02F + PVC K10-SP Druckr.WD1 di. 160x7,7/250/2,68



79KX02G + PVC K10-SP Druckr.WD1 di. 225x10,8/315/2,03



79KX02H + PVC K10-SP Druckr.WD1 di. 280x13,4/400/2,16



79KX02I + PVC K10-SP Druckr.WD1 di. 315x15,0/450/2,16




EH

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m

m



Seite 358



79KX04 +

Aufzahlung (Az) auf die Positionen PVC K10-SP mit werkseitig aufgebrachter Wärmedämmung, der


z.B. KE KELIT PVC K10-SP Bogen, Dämmserie 1 oder Gleichwertiges.

79KX04A + Az PVC K10-SP WD1 Bogen 15-90 63



79KX04B + Az PVC K10-SP WD1 Bogen 15-90 75



79KX04C + Az PVC K10-SP WD1 Bogen 15-90 90



79KX04D + Az PVC K10-SP WD1 Bogen 15-90 110



79KX04E + Az PVC K10-SP WD1 Bogen 15-90 140



79KX04F + Az PVC K10-SP WD1 Bogen 15-90 160



79KX04H + Az PVC K10-SP WD1 Bogen 15-90 225



79KX04I + Az PVC K10-SP WD1 Bogen 15-90 280



79KX04J + Az PVC K10-SP WD1 Bogen 15-90 315



79KX05 +




z.B. KE KELIT strahlund regenwasserdichter PVC K10-SP Bogen, Dämmserie 1 oder Gleichwertiges.

79KX05A + Az PVC K10-SP WD1 dicht Bogen 15-90 63



79KX05B + Az PVC K10-SP WD1 dicht Bogen 15-90 75



79KX05C + Az PVC K10-SP WD1 dicht Bogen 15-90 90



79KX05D + Az PVC K10-SP WD1 dicht Bogen 15-90 110



79KX05E + Az PVC K10-SP WD1 dicht Bogen 15-90 140



79KX05F + Az PVC K10-SP WD1 dicht Bogen 15-90 160




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 359



79KX05H + Az PVC K10-SP WD1 dicht Bogen 15-90 225



79KX05I + Az PVC K10-SP WD1 dicht Bogen 15-90 280



79KX05J + Az PVC K10-SP WD1 dicht Bogen 15-90 315



79KX11 +
















79KX11E + PVC K10-SP Druckrohr WD2 140x6,7/250/3,46















79KX12 +














EH

Stk

Stk

Stk

m

m

m

m

m

m

m

m

m

m

m

m



Seite 360






79KX12E + PVC K10-SP Druckr.WD2 di. 140x6,7/250/3,46















79KX14 +































79KX15 +






EH

m

m

m

m

m

m

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 361






























79KX21 +
















79KX21E + PVC K10-SP Druckrohr WD3140x6,7/280/4,13










EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

m

m

m

m

m

m

m



Seite 362









79KX22 +
















79KX22E + PVC K10-SP Druckr.WD3 di.140x6,7/280/4,13















79KX24 +

















EH

m

m

m

m

m

m

m

m

m

m

m

Stk

Stk

Stk

Stk



Seite 363


















79KX25 +
































79KX31 +








EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

m



Seite 364












79KX31E + PVC K10-SP Druckrohr WD4140x6,7/315/4,83









79KX32 +
















79KX32E + PVC K10-SP Druckr.WD4 di.140x6,7/315/4,83









79KX34 +











EH

m

m

m

m

m

m

m

m

m

m

m

m

m

Stk

Stk



Seite 365


















79KX35 +


























79KX41 +

Aufzahlung (Az) auf die Positionen PVC K10-SP mit werkseitig aufgebrachter Wärmedämmung mit

Mantelrohr, für eine Muffe zur Stoßabdichtung, mit Dichtungsband und PUR-Ortsschaum,

z.B. KE KELIT PVC K10-SP Muffe oder Gleichwertiges.

79KX41A + Az PVC K10-SP WD Muffe 125



79KX41B + Az PVC K10-SP WD Muffe 140



79KX41C + Az PVC K10-SP WD Muffe 160




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 366



79KX41D + Az PVC K10-SP WD Muffe 180



79KX41E + Az PVC K10-SP WD Muffe 200



79KX41F + Az PVC K10-SP WD Muffe 225



79KX41G + Az PVC K10-SP WD Muffe 250



79KX41H + Az PVC K10-SP WD Muffe 280



79KX41I + Az PVC K10-SP WD Muffe 315



79KX41J + Az PVC K10-SP WD Muffe 355



79KX41K + Az PVC K10-SP WD Muffe 400



79KX41L + Az PVC K10-SP WD Muffe 450



79KX41M + Az PVC K10-SP WD Muffe 500



79KX41N + Az PVC K10-SP WD Muffe 560



79KX42 +

Aufzahlung (Az) auf die Positionen PVC K10-SP mit werkseitig aufgebrachter Wärmedämmung mit

strahlund regenwasserdichtem Mantelrohr, für eine Muffe zur Stoßabdichtung, mit Dichtungsband und

PUR-Ortsschaum,

z.B. KE KELIT strahlund regenwasserdichte PVC K10-SP Muffe oder Gleichwertiges.

79KX42A + Az PVC K10-SP WD dicht Muffe 125



79KX42B + Az PVC K10-SP WD dicht Muffe 140



79KX42C + Az PVC K10-SP WD dicht Muffe 160



79KX42D + Az PVC K10-SP WD dicht Muffe 180



79KX42E + Az PVC K10-SP WD dicht Muffe 200




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 367



79KX42F + Az PVC K10-SP WD dicht Muffe 225



79KX42G + Az PVC K10-SP WD dicht Muffe 250



79KX42H + Az PVC K10-SP WD dicht Muffe 280



79KX42I + Az PVC K10-SP WD dicht Muffe 315



79KX42J + Az PVC K10-SP WD dicht Muffe 355



79KX42K + Az PVC K10-SP WD dicht Muffe 400



79KX42L + Az PVC K10-SP WD dicht Muffe 450



79KX42M + Az PVC K10-SP WD dicht Muffe 500



79KX42N + Az PVC K10-SP WD dicht Muffe 560



79KY + Gemuffte DruckR aus PVC WD-PE (KE KELIT)

Gemuffte Druckrohre aus PVC für Trinkwasser mit werkseitig aufgebrachter Wärmedämmung und

Mantelrohr aus Polyäthylen.

1. Material:

1.1 Mediumrohr:

gemufftes Druckrohr aus PVC-Hart, für 10 bar Betriebsdruck, nach ÖNORM B 5182.





aus Polyäthylen hoher Dichte für Wasserleitungen (PE-HD), entsprechend DIN 8075, gegen UV-Strahlen

langzeitgeschützt, geeignet für Erdverlegung.


Im Stichwort wird das Rohrsystem mit PVC K10-PE gekennzeichnet und der Außendurchmesser x

Wanddicke des Mediumrohres in mm, /der Außendurchmesser des Mantelrohres in mm /und der

D-Wert in mK/W (z.B. 225x10,8/315/1,88) oder bei Fittings nur der Außendurchmesser des


angegeben.


PN10: 20°C/10 bar.





EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 368



79KY01 +





















Gerades, gemufftes Druckrohr aus PVC K10-PE mit werkseitig aufgebrachter Wärmedämmung und


z.B. KE KELIT PVC K10-PE Rohr, Dämmserie 1 oder Gleichwertiges.

79KY01A + PVC K10-PE Druckrohr WD1 63x3,0/125/3,84



79KY01B + PVC K10-PE Druckrohr WD1 75x3,6/140/3,51



79KY01C + PVC K10-PE Druckrohr WD1 90x4,3/160/3,25



79KY01D + PVC K10-PE Druckrohr WD1 110x5,3/200/3,42



79KY01E + PVC K10-PE Druckrohr WD1 140x6,7/225/2,69



79KY01F + PVC K10-PE Druckrohr WD1 160x7,7/250/2,53



79KY01G + PVC K10-PE Druckrohr WD1 225x10,8/315/1,88



79KY01H + PVC K10-PE Druckrohr WD1 280x13,4/4002,00



79KY01I + PVC K10-PE Druckrohr WD1 315x15,0/450/2,00




EH

m

m

m

m

m

m

m

m

m



Seite 369



79KY04 +

Aufzahlung (Az) auf die Positionen PVC K10-PE mit werkseitig aufgebrachter Wärmedämmung, der


z.B. KE KELIT PVC K10-PE Bogen, Dämmserie 1 oder Gleichwertiges.

79KY04A + Az PVC K10-PE WD1 Bogen 15-90 63



79KY04B + Az PVC K10-PE WD1 Bogen 15-90 75



79KY04C + Az PVC K10-PE WD1 Bogen 15-90 90



79KY04D + Az PVC K10-PE WD1 Bogen 15-90 110



79KY04E + Az PVC K10-PE WD1 Bogen 15-90 140



79KY04F + Az PVC K10-PE WD1 Bogen 15-90 160



79KY04H + Az PVC K10-PE WD1 Bogen 15-90 225



79KY04I + Az PVC K10-PE WD1 Bogen 15-90 280



79KY04J + Az PVC K10-PE WD1 Bogen 15-90 315



79KY11 +























EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

m

m

m

m

m

m



Seite 370






79KY11H + PVC K10-PE Druckrohr WD2 280x13,4/450/2,69






79KY14 +































79KY21 +














EH

m

m

m

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

m

m

m



Seite 371






79KY21E + PVC K10-PE Druckrohr WD3140x6,7/280/3,98









79KY21H + PVC K10-PE Druckrohr WD3 280x13,4/500/3,31






79KY24 +































79KY31 +





EH

m

m

m

m

m

m

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 372
























79KY34 +

























79KY41 +

Aufzahlung (Az) auf die Positionen PVC K10-PE mit werkseitig aufgebrachter Wärmedämmung, für eine

Muffe zur Stoßabdichtung, mit Dichtungsband und PUR-Ortsschaum,

z.B. KE KELIT PVC K10-PE Muffe oder Gleichwertiges.

79KY41A + Az PVC K10-PE WD Muffe 125




EH

m

m

m

m

m

m

m

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 373



79KY41B + Az PVC K10-PE WD Muffe 140



79KY41C + Az PVC K10-PE WD Muffe 160



79KY41D + Az PVC K10-PE WD Muffe 180



79KY41E + Az PVC K10-PE WD Muffe 200



79KY41F + Az PVC K10-PE WD Muffe 225



79KY41G + Az PVC K10-PE WD Muffe 250



79KY41H + Az PVC K10-PE WD Muffe 280



79KY41I + Az PVC K10-PE WD Muffe 315



79KY41J + Az PVC K10-PE WD Muffe 355



79KY41K + Az PVC K10-PE WD Muffe 400



79KY41L + Az PVC K10-PE WD Muffe 450



79KY41M + Az PVC K10-PE WD Muffe 500



79KY41N + Az PVC K10-PE WD Muffe 560



79KY43 +

Aufzahlung (Az) auf die Positionen PVC K10-PE mit werkseitig aufgebrachter Wärmedämmung, für

einen wasserdichten Isolierabschluss, abgestimmt auf Medium- und Mantelrohr,

z.B. KE KELIT PVC K10-PE wasserdichter Isolierabschluss oder Gleichwertiges.

79KY43A + Az PVC K10 WD wasserd.Isollierabschluss 125



79KY43B + Az PVC K10 WD wasserd.Isollierabschluss 140



79KY43C + Az PVC K10 WD wasserd.Isollierabschluss 160




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk



Seite 374



79KY43D + Az PVC K10 WD wasserd.Isollierabschluss 180



79KY43E + Az PVC K10 WD wasserd.Isollierabschluss 200



79KY43F + Az PVC K10 WD wasserd.Isollierabschluss 225



79KY43G + Az PVC K10 WD wasserd.Isollierabschluss 250



79KY43H + Az PVC K10 WD wasserd.Isollierabschluss 280



79KY43I + Az PVC K10 WD wasserd.Isollierabschluss 315



79KY43J + Az PVC K10 WD wasserd.Isollierabschluss 355



79KY43K + Az PVC K10 WD wasserd.Isollierabschluss 400



79KY43L + Az PVC K10 WD wasserd.Isollierabschluss 450



79KY43M + Az PVC K10 WD wasserd.Isollierabschluss 500



79KY43N + Az PVC K10 WD wasserd.Isollierabschluss 560



79KY46 +

Aufzahlung (Az) auf die Positionen PVC K10-PE mit werkseitig aufgebrachter Wärmedämmung und

Mantelrohr, geeignet zur Erdverlegung (PVC K10-PE), für Rohrunterlagen aus Hartschaumstoff (HS).



79KY46A + Az PVC K10-PE WD Rohrunterlagen HS



79KY48 +

Aufzahlung (Az) auf die Positionen PVC K10-PE mit werkseitig aufgebrachter Wärmedämmung und

Mantelrohr, geeignet zur Erdverlegung (PVC K10-PE), für ein Trassenwarnband, mitverlegt oberhalb der

Rohrleitung,


79KY48A + Az PVC K10-PE WD Trassenwarnband




EH

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk

Stk
