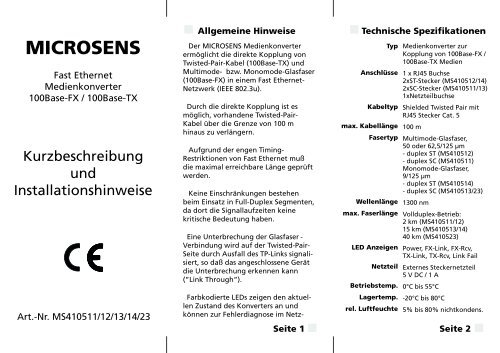

MICROSENS - TERAMILE GmbH

MICROSENS
Fast Ethernet
Medienkonverter
100Base-FX / 100Base-TX
Kurzbeschreibung
und
Installationshinweise
Art.-Nr. MS410511/12/13/14/23
Allgemeine Hinweise
Der MICROSENS Medienkonverter
ermöglicht die direkte Kopplung von
Twisted-Pair-Kabel (100Base-TX) und
Multimode- bzw. Monomode-Glasfaser
(100Base-FX) in einem Fast Ethernet-
Netzwerk (IEEE 802.3u).
Durch die direkte Kopplung ist es
möglich, vorhandene Twisted-Pair-
Kabel über die Grenze von 100 m
hinaus zu verlängern.
Aufgrund der engen Timing-
Restriktionen von Fast Ethernet muß
die maximal erreichbare Länge geprüft
werden.
Keine Einschränkungen bestehen
beim Einsatz in Full-Duplex Segmenten,
da dort die Signallaufzeiten keine
kritische Bedeutung haben.
Eine Unterbrechung der Glasfaser -
Verbindung wird auf der Twisted-Pair-
Seite durch Ausfall des TP-Links signalisiert,
so daß das angeschlossene Gerät
die Unterbrechung erkennen kann
(”Link Through”).
Farbkodierte LEDs zeigen den aktuellen
Zustand des Konverters an und
können zur Fehlerdiagnose im Netz-
Technische Spezifikationen
Typ Medienkonverter zur
Kopplung von 100Base-FX /
100Base-TX Medien
Anschlüsse 1 x RJ45 Buchse
2xST-Stecker (MS410512/14)
2xSC-Stecker (MS410511/13)
1xNetzteilbuchse
Kabeltyp Shielded Twisted Pair mit
RJ45 Stecker Cat. 5
max. Kabellänge 100 m
Fasertyp Multimode-Glasfaser,
50 oder 62,5/125 µm
- duplex ST (MS410512)
- duplex SC (MS410511)
Monomode-Glasfaser,
9/125 µm
- duplex ST (MS410514)
- duplex SC (MS410513/23)
Wellenlänge
max. Faserlänge
LED Anzeigen
Netzteil
Betriebstemp.
Lagertemp.
rel. Luftfeuchte
1300 nm
Vollduplex-Betrieb:
2 km (MS410511/12)
15 km (MS410513/14)
40 km (MS410523)
Power, FX-Link, FX-Rcv,
TX-Link, TX-Rcv, Link Fail
Externes Steckernetzteil
5 V DC / 1 A
0°C bis 55°C
-20°C bis 80°C
5% bis 80% nichtkondens.
Seite 1 Seite 2

Steckerbelegung Installation
Die Abbildung zeigt die Pin-Belegung der
RJ-45-Buchse des Medienkonverters.
Pin
1
2
3
4,5
6
7,8
1 8
Signal
TD+
TD-
RD+
unbenutzt
RDunbenutzt
Längenreduktion
Der Konverter hat eine Signalverzögerung
von max. 25 Bitzeiten. Die Segmentlänge
reduziert sich dabei um ca.
- 25 m für Glasfaser
- 30 m für TP-Kabel.
Beim Betrieb des Konverters in einem
halb-duplex Segment mit einer Maximalausdehnung
von 412 m muß diese Längenreduktion
berücksichtigt werden.
Bei full-duplex Segmenten hat die Signalverzögerung
keinen Einfluß auf die Segmentlänge.
Der Anschluss des Medienkonverters an
einem Hub/Switch erfolgt mit einem
ungekreuzten Patchkabel
Twisted Pair
Patchkabel 1:1
Medienkonverter mit
Kreuzschalterstellung 1:1
Medienkonverter mit
Kreuzschalterstellung X
Hub/Switch
Twisted Pair
Patchkabel 1:1
Glasfaserkabel
Endgerät
Der Anschluss eines Endgerätes kann
ebenfalls mit einem ungekreuzten Patchkabel
erfolgen. Hierzu muß die Portbelegung
mit Hilfe des Kreuzschalters gedreht
werden.
1:1 X
Schalter zum auskreuzen
des Twisted Pair Ports
Beim Anschluss des Glasfaserkabels muss
bei der Gegenstelle immer Sender mit
Empfänger verbunden werden.
Achtung: Bei inaktiver Glasfaserverbindung
wird, kein Link Twisted Pair Verbindung
angeschlossenen Gerät erzeugt.
Anzeigen
Insgesamt 6 LEDs zeigen den Zustand des
Medienkonverters an.
Status LEDs
Bezeichnung Beschreibung
ink errorr keine Glasfasererverbindung
TP receive Datenempfang auf TP- Port
TP link TP Link intakt
fiber receive Datenempfang auf FX-Port
fiber link FX Link intakt
power
Betriebtsbereit
Für die Richtigkeit der gemachten Angaben wird keine Haftung
übernommen. Aufgrund der ständigen Weiterentwicklung unserer
Produkte behalten wir uns technische Änderungen vor.
MICROSENS GmbH & Co. KG
Küferstraße 16, D-59067 Hamm
Tel.: 02381 / 9452-0, FAX: 02381 / 9452-100
http://www.microsens.com
Seite 3 Seite 4
Seite 5
LED
LERR
TRCV
TLNK
FRCV
FLNK
PWR
