KWF-Tagung 2012
20
Seilkrantechnik
auf der KWF-Tagung
In den letzten vier bis fünf Jahren hat der Seilkraneinsatz in der Praxis
und in der Literatur, auf Ausstellungen und Messen an Bedeutung
gewonnen. Die große Nachfrage nach Rohholz macht auch die Holznutzung
unter schwierigeren Geländebedingungen notwendig. Dieser
Trend war auch auf der KWF-Tagung 2012 in Bopfingen zu erkennen.
1
Reinhard Nimz
Bereits am Vormittag des Eröffnungstages
konnte sich der Seilkraninteressent im
Rahmen des Fachkongresses auf Schloss
Kapfenburg im Arbeitskreis „Reserven
am Hang? Neue Technik zur Mobilisierung“ Anregungen
zur Holzernte unter schwierigen Geländebedingungen
holen. Die Moderation lag in den
Händen von Prof. Karl Stampfer von der Boku in
Wien. Etwa 40 Seilkranspezialisten verfolgten die
sechs Fachvorträge, bei denen die österreichischen
Kollegen dominierten, und diskutierten sachkundig
mit. Ohne detailliert auf die Fachvorträge einzugehen,
lassen sich nachfolgende Kernaussagen zusammenfassen:
•
Im schwerer zugänglichen Gelände sind noch hohe
Holzvorräte vorhanden. Bei ihrer Ernte mit Seilkranunterstützung
sind Mehrkosten von mindestens
10 – 15 €/Fm gegenüber befahrbaren Lagen zu
erwarten.
•
Durch Verbesserung der Planung, der Arbeitsabläufe
und der Technik sowie durch die Umstellung auf das
Vollbaumverfahren (ökologisch umstritten) konnte
der Anstieg der Holzerntekosten trotz stetig steigender
Personalkosten in Grenzen gehalten werden.
•
Die Verringerung des Zeitaufwandes beim Auf-
und Abbau von Seilgeräten ist möglich durch den
Einsatz von Seilbaggern mit Prozessor, bei denen der
Mast gegen die Maschine abgespannt wird. Auch das
Absenken der notwendigen Tragseilhöhe durch tragseilparalleles
Anhängen des Holzes (Beispiel: Liftliner
mit Nachläufer) sowie die Abspannung von Bauwerken
mit Kunststoffseilen lässt Einsparungen erwarten.
•
Für den Anhänger als höchstbeanspruchte Person
brachten Ausspulhilfen für das Zug-/Hubseil Verbesserungen.
•
Die Funksteuerung der Laufwagen, die Nutzung
von Zielautomatik und von Funkchokern erleichtern
die Arbeit.
•Damit
die Erntekosten auch in Zukunft beherrschbar
bleiben, sind auch waldbauliche Konzepte umzu-
Forst & Technik 10 / 2012 www.forstpraxis.de

setzen, damit bereits bei Erstdurchforstungen stärkeres
Holz als gegenwärtig geerntet werden kann.
•
Im unteren Neigungsbereich des Seilkrangeländes
(etwa 30 – 55 %) stellen Radfahrzeuge mit Traktionswinde
eine Alternative dar. Bei befahrbaren
Lagen mit geringer Tragfähigkeit könnte der Seil-
Pully Anwendung finden.
•
Die gegenwärtige Unsicherheit in der Normen-
lage bezüglich der Sicherheitsfaktoren für Seile bei
schwebenden Lasten belastet die Hersteller und Anwender
von Seilkrantechnik. Die nach der Europäischen
Maschinenrichtlinie 2006/42/EG definierten
höheren Sicherheitsfaktoren würden den Seilkraneinsatz
deutlich verschlechtern und unter Umständen
völlig undurchführbar machen. Von den
österreichischen Kollegen wird im Rahmen einer
internationalen Arbeitsgruppe ein Normenentwurf
für Seilkrantechnik im Walde erarbeitet und dem
EU-Normierungskomitee zugeleitet.
adler und Hochleitner
Auf dem Ausstellungsgelände und in den Fachexkursionen
konnte dann eine Reihe der im Rahmen
der Fachtagung angesprochenen technischen Varianten
angeschaut werden. Viele Details sind allerdings
nur bei der Besichtigung vor Ort und in persönlichen
Gesprächen erkennbar. Auf den Einsatz
von Radmaschinen mit Traktionswinden wird im
Rahmen diese Ausführungen nicht eingegangen.
Seilkrantechnik auf dem Ausstellungsgelände
wurde von zehn Herstellern präsentiert und war
damit deutlich stärker vertreten als bei früheren
KWF-Tagungen. Alle Hersteller verfügen über
spezifische Produktpaletten in unterschiedlichsten
Varianten, deren Angaben den Rahmen dieser
Ausführungen sprengen würden. Sie sind den Herstellerunterlagen
entnehmbar, sodass eine Beschränkung
auf ausgestellte Exponate erfolgt. Bei den Seilgeräten
dominierten eindeutig die Mastgeräte.
Die Firma Konrad Adler aus Wolfegg warb mit
dem MS 500 UNI (Abb. 1) für ihre Universalreihe
MS 500 und 700 UNI. Beide Anlagen sind für
die Bergauf-, Bergab- und Horizontalrückung von
mittelstarkem bzw. starkem Holz ausgelegt. Der
MS 500 UNI ist auf einem Einachsanhänger aufgebaut
und besitzt einen hydraulisch kippbaren Mast
von ca. 9 m Höhe. Die Tragseilwinde kann 500 m
Tragseil mit einem Seildurchmesser von 18 mm aufnehmen.
Als maximale Traglast des Laufwagens sind
3 t ausgewiesen. Zur Manipulation des gerückten
Holzes ist separate Technik erforderlich. Die Firma
Adler produziert zurzeit keine eigenen Laufwagen.
Sie rüstet ihre Anlagen im Normalfall mit Sherpa-
Laufwagen aus. Aber auch andere Laufwagen mit
Funkklemmung sind einsetzbar. Die Laufwagenbedienung
erfolgt funkgesteuert – so wie dies heute
bei den meisten Seilgeräten der Fall ist.
Mit einer sehr vielseitigen Präsentation war das
Drei-Länder-Unternehmen Franz Hochleitner in
Bopfingen vertreten. Es setzt auf die Seilkrananlagen
der Firma Valentini aus Südtirol und komplettiert
diese mit eigenen Laufwagen der Baureihe
Bergwald. Die neueste Entwicklung stellt der Laufwagen
Bergwald 5000 Hybrid dar. Er ist für eine
2
3

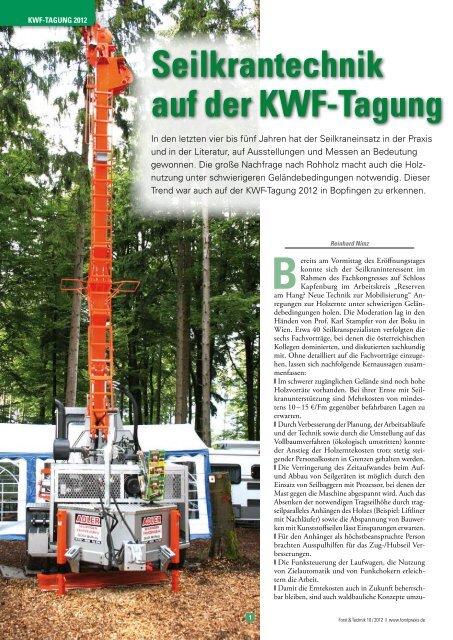

Abb. 1: Mastseilgerät
MS 500 UNI von Adler
Abb. 2: Hybrid-Doppellauf-
wagen der Fa. Hochleitner
Abb. 3: Doppellaufwagen der
Firma Seik (Austrofoma 2011)
Abb. 4: Traktionswinde der
Firma Herzog
Forst & Technik 10 / 2012 www.forstpraxis.de 21
4
Fotos: R. Nimz (14), ManuMedia (1)

KWF-Tagung 2012
Nutzlast bis 5 t ausgelegt und verfügt über einen
Elektroantrieb zum Auszug des Zug-/Hubseils. Sehr
eindrucksvoll war die Vorführung des Seilgerätes
V1000 mit dem Hybrid-Doppellaufwagen (Abb. 2)
zur Holzrückung in der Ebene. Das Seilgerät V1000
kann ca. 1 000 m Trassenlänge und Masthöhen bis
17 m realisieren. Der Doppellaufwagen besteht aus
zwei Hybrid-Laufwagen, die mittels Verbindungsstange
zusammengefügt sind. Als Hubseil des dem
Mastgerät zugewandten Laufwagens dient das Zugseil.
Für den zweiten Laufwagen wird das Rückholseil
als Hubseil benutzt. Da die Laufwagen bei
Lastaufnahme am Tragseil geklemmt sind, können
mittels Elektromotoren beide Seile aus- und eingespult
werden. Als Zwischenstütze fungierte ein teleskopierbarer
Mast, der auf maximal 24 m Höhe
ausgefahren werden konnte und an ein Fahrzeug
mit Raupenfahrwerk angebaut war. Ein Gittermast
diente als Endmast. Der Hybrid-Doppellaufwagen
ist neben dem auf der Fachtagung erwähnten Liftliner
mit Nachläufer und dem auf der Austrofoma
2011 präsentierten Laufwagen mit Nachläufer der
Firma Seik (Abb. 3 – Austrofoma 2011) die dritte
auf dem Markt befindliche Laufwagenversion für
die tragseilparallele Holzrückung.
Herzog, Koller und Konrad
Die Firma Herzog Forsttechnik zeigte auch in
Bopfingen die von ihr entwickelte Traktionswinde
(Abb. 4) und das an Baggerausleger anbaubare
Mastseilgerät Grizzly 400-Yarder. Der Mast ist
gegen den Baggerrahmen abgespannt und bedarf in
der Regel keiner weiteren Verankerung. Die Masthöhe
liegt bei 9,8 m. Als Endmast sind Bäume oder
künstliche Masten möglich. Auf der Tragseilwinde
sind ca. 400 m Tragseil mit 18 mm Seildurchmesser
vorhanden. Durch Zug- und Rückholseil ist der
Grizzly universell, also auch in der Ebene einsetzbar.
Als Laufwagen sind Ausführungen mit Trag-
und Zugseilklemme notwendig, die Traglasten bis
3 t realisieren können und funkgesteuert sind. Laufwagen
der FirmaWyssen haben sich bewährt. Der
Grizzly 400-Yarder des Forstunternehmens Susenburger
wurde in Kombination mit einem CAT-Bagger
mit Prozessorkopf Woody 60 im Exkursionsbild
3.2 beim Arbeiten vorgeführt (Abb. 5).
Einen Seilkran K507 (Abb. 6) präsentierte die
Firma Koller. Er war auf einen Lkw aufgebaut
und verfügte über einen Kran mit Prozessorkopf
Woody 60. Die Masthöhe beträgt 13,5 m. Der
K507 verfügt über eine Tragseilwinde mit etwa
1 000 m Tragseil bei 20 mm Seildurchmesser. Das
Seilgerät ist universell einsetzbar und mit einem
Koller-Laufwagen MSK-3 ausgerüstet, der Traglasten
bis zu 3 t ermöglicht. Die Ausspulung des Zug-
/Hubseils erfolgt mittels Verbrennungsmotor.
Sehr umfangreich war die Präsentation auf dem
Stand der Firma Konrad Forsttechnik. Neben dem
Gebirgsharvester Mounty 4000 als Lkw-Aufbau mit
Laufwagen Liftliner, der Seilkrananlage KMS 12
auf Tandemanhänger (Abb. 7), dem Prozessorkopf
Woody 70 und dem selbstfahrenden Laufwagen
Woodliner 4000 konnten auch der Highlander
mit Klemmbank und die neueste Version des
22
5
6 7
Abb. 5: Grizzly 400-Yarder
der Firma Herzog
Abb. 6: Mastseilgerät
K507 von Koller
Abb. 7: Mastseilgerät
KMS 12 der Firma Konrad
Abb. 8: Seilpully
der Firma Konrad
Abb. 9: Mastseilgerät
Syncrofalke der Firma
Mayr-Melnhof
Abb. 10: Durchforstungsseilgerät
mit Hubrollenlaufwagen
von Maxwald
9 10
8
Forst & Technik 10 / 2012 www.forstpraxis.de
Fotos: R. Nimz, ManuMedia (1)

Seil-Pullys (Abb. 8) besichtigt werden. Da
das System Mounty 4000 hinreichend bekannt
ist, soll nur kurz auf die Seilkrananlage
KMS 12 eingegangen werden, die vom
Forstunternehmen Reichle bereitgestellt
wurde. Das auf dem Tandemanhänger befindliche
Mastgerät ist ca. 10 m hoch. Es
ist für die Bergaufrückung konzipiert und
mit dem Laufwagen Liftliner 4000 (Traglast
4 t) ausgerüstet. Der Liftliner wird mit
dem Zugseil bewegt und verfügt über ein
eigenes motorgetriebenes Hubwerk. Dadurch
entfällt die Tragseilklemme. Bergabseilung
ist mit dem Laufwagen Woodliner
3000 (Traglast 3 t) möglich. Die Tragseilwinde
kann 800 m Tragseil bei einem Seildurchmesser
von 22 mm aufnehmen. Zur
Holzmanipulation ist Zusatztechnik notwendig.
Bei der neuesten, in Abb. 8 dargestellten
Version des Seil-Pullys der Firma Konrad
ist die Seilwinde des Seils, an dem sich
der Pully über Spillantrieb fortbewegt, in
einem Spezialbau angeordnet, der über eine
höhenverstellbare Kabine und einen Kran
verfügt. Das auf dem mit acht Rädern bestückten
Pully ankommende Holz wird
EcoLog 580D mit Top-Ausstattung
• Sparsamer Mercedes-Benz Motor, 6 Zyl
• 10 m Kran mit Krandämpfung
• 710er Komplett-Bereifung
• Xenon Beleuchtung
• Rotator Indexator H172, Pendel MPB-2-2
• Kompressor mit Lufanschluss hinten/ vorne
mit 10m Schlauch und Luftdruckpistole auf Rolle
• Logmax 6000B mit SuperCut 100
• „WFW Sorglospaket“
inkl. Kundendienste bis 2000 Betriebsstunden
von diesem Kran abgeladen und manipuliert.
Die Masse des Spezialbaus mit entsprechender
Verankerung reicht aus, um
genügend Seilspannung aufzubauen.
Melnhof, Maxwald, und Ritter
Von der Seilkrantechnik der Firma Mayr-
Melnhof wurde in Bopfingen das Seilgerät
Synchrofalke in der 3-t-Ausführung
durch die Österreichischen Bundesforste
als Lkw-Aufbau gezeigt (Abb. 9). Es ist
universell einsetzbar. Das Seilgerät wurde
konstruktiv überarbeitet und bezüglich
Arbeitssicherheit vervollkommnet. Der auf
den Lkw aufgebaute Mast ist hydraulisch
kippbar und hat eine Höhe von 11 m. Auf
der Tragseilwinde befinden sich 800 m
Tragseil mit einem Seildurchmesser von
18 mm. Neben dem Mast ist ein Kran mit
Prozessorkopf Woody 60 angeordnet, der
die Vollbäume aufarbeitet und das Holz
manipuliert. Als Laufwagen kommen
die Eigenentwicklungen Sherpa-U3 oder
Sherpa-Mot II zum Einsatz.
Ein sehr einfaches Durchforstungsseilgerät
mit Hubrollenlaufwerk (Abb. 10) wird
seit vielen Jahren von der Firma Maxwald
special edition: WFW 200
200 verkaufte Maschinen, limitierte Auflage zum „Special Preis“
Forst & Technik 10 / 2012 www.forstpraxis.de
D-88364 Wolfegg, Grimmenstein 15
Tel.: 0049 7527 968-190
www.wfw.net - info@wfw.net
23
200
angeboten. Es ist speziell für Durchforstungen
bei Bergaufrückung konzipiert. Als
Zugseil wird das Seil der Anbau-Seilwinde
an Schleppern genutzt. Sollte der Schlepper
über zwei Winden verfügen, kann er auch
das Tragseil mitführen. Trassenlängen bis
300 m sind möglich. Der Laufwagen besitzt
keinerlei Elektronik und Klemmvorrichtungen.
Er wird an der Entladestelle
mittels Sperrklinke mechanisch arretiert
und an der Anhängestelle durch einen an
einem separaten Seil befestig Stopper gehalten.
Nach Aussagen der Firma Maxwald
kamen als Zugseil und gelegentlich auch
als Tragseil Kunststoffseile zum Einsatz.
Neue Seilkrantechnik zeigte auch die
Firma Ritter. Mit den Typen KSK1, KSK3
und MSK2 waren die drei gegenwärtig
angebotenen Systeme ausgestellt, die alle
universell einsetzbar sind. Gegenüber den
Vorgängermodellen verbessert ist der Kurzstreckenseilkran
KSK1, der als Anbau-,
Anhänger- und Aufbauvariante erhältlich
ist. Der Mast kann hydraulisch auf 5,6 m
Höhe ausgefahren werden. Trassenlängen
bis zu 200 m sind möglich. Die maximale
Anhängelast beträgt ca. 1 t. Neu ist der
Hersteller EcoLog John Deere Valmet
Typ / 6WD 580D 1270E 931.1
Vergleichen Sie selbst!
Länge
Höhe
Breite (ab)
Angaben in mm
7145
3338 -4464
2878
7550
3630
2770
7360
3910
2720
Bodenfreiheit (mm) 107-1223 650 665
Gewicht (kg) ab 18700 18400 19400
Motor Typ MB 906LA JD 6090HTJ SISU 74CTA
Leistung kW (PS) 205 (279) 170 (231) 193 (262)
Drehmoment (Nm) 1100 1125 1070
Dieseltank (l) 460 435 370
Zugkraft (kN) 172 175 175
Kran:
Hubmoment (kNm)
Schwenkw. (°)
Kranpumpe (cc)
Agg.pumpe (cc)
Max Fluss
(l/min @ 1500 U/min)
265
280°
140 cc
145 cc
197
220°
Anzeige
217
180°
190 cc 190 cc
269 + 278 285 285

KWF-Tagung 2012
Kurzstreckenseilkran KSK3 (Abb. 11), der
als Kombinationsgerät für Doppeltrommelseilwinden
bei Durchforstungen entwickelt
wurde. Dadurch sind Doppeltrommelseilwinden
vielseitiger nutzbar. Der Mast ist
hydraulisch verstellbar und bis 4,5 m ausfahrbar.
Die Tragseilwinde kann bis zu
150 m Tragseil von 12 mm Seildurchmesser
aufnehmen. Zug- und Rückholseillänge
sind der Tragseillänge angepasst. Die KWF-
Präsentation erfolgte am Skidder R185, der
als Heckaufbau einen Epsilon-Kran besitzt.
Um Einsätze bei größeren Trassenlängen realisieren
zu können, entwickelte die Firma
Ritter den Mittelstreckenseilkran MSK 2
(Abb. 12), dessen Tragseilwinde ca. 400 m
Tragseil mit einem Seildurchmesser von
15 mm aufnimmt. Der Mast ist hydraulisch
auf 10,5 m ausfahrbar. Die Basis für den
MSK 2 bildet die neue Dreipunktwinde
S70. Die Tragseilwinde befindet sich allerdings
als separate Winde an der Mastrückseite.
Durch das firmenspezifische Prinzip
der Konstantzugleistung ist die Zugkraft
der Arbeitswinden immer maximal.
Tröstl und Wyssen
Durch die Firmenfarben rot-blau sofort
zuzuordnen war die Seilkrantechnik der
Firma Tröstl. Von ihr wurde in Bopfingen
ein Exponat in zwei unterschiedlichen Versionen
präsentiert. Die Abb. 13 zeigt das
Mastseilgerät TST 400 als Anhängervariante
für Schlepper, das als Zwei- oder Dreiseil-System
eingesetzt werden kann. Seine
Masthöhe beträgt 9,5 m. Die Tragseilwinde
fasst ca. 550 m Seil mit einem Seildurchmesser
von 16 mm. Als maximale Traglast
sind 2,5 t möglich. Da die FirmaTröstel
selbst Laufwagen produziert, kommt
hier, je nach Seilsystem, der entsprechende
Laufwagen des Typs TST 2500 zum Einsatz.
Zur Holzmanipulation ist zusätzliche
Technik notwendig. Die zweite Version,
das Seilgerät TST 400 als Harvestervariante,
zeigt die Abb. 14. Von der Firma
Haas wurde dafür auf den Hinterwagen
eines Harvester TJ 1270 ein Teleskopkran
montiert, an dem das Seilgerät angebaut
ist. Es wird in zusammengeklapptem Zustand
vom Harvester transportiert. Beim
Arbeiten steht das Seilgerät neben dem
Harvester auf dem Boden und ist entgegen
der Tragseilrichtung abgespannt. Die Seilwinden
des Seilgeräts werden hydraulisch
durch den Harvester angetrieben. Der Harvester
arbeitet die gerückten Vollbäume auf
und manipuliert die Sortimente. Die technischen
Daten entsprechen denen der Anhängervariante
Als einziger Hersteller von konventionellen
Seilkrananlagen mit Schlittenwinde
war die Firma Wyssen anwesend. Sie
hatte die Schlittenwinde W 40 ausgestellt
24
11
13
Abb. 11: Mastseilgerät KSK1
der Firma Ritter am Skidder
Abb. 12: Mastseilgerät Ritter MSK 2
Abb. 13: Mastseilgerät TST 400
von Tröstl in Anhängervariante
Abb. 14: Mastseilgerät TST 400
von Tröstl in Harvestervariante
Nimz R.
Abb. 15: Hydraulische Zugseil-Schlitten- 15
winde W-40 von Wyssen Fotos:
(Abb. 15). Derartige Anlagen haben ihre
Vorteile bei Seiltrassenlängen über 500 m,
weil Zugseil und Tragseil getrennt voneinander
sind. Die ausgestellte Schlittenwinde
kann ca. 2 000 m Zugseil mit einem Seildurchmesser
von 12 mm aufnehmen. Die
Firma Wyssen bietet auch eigene Laufwagen
an.
Fazit
Zusammenfassend lässt sich einschätzen,
dass durch die große Anzahl von Seilkranherstellern
auf der 16. KWF-Tagung ein
guter Überblick über den Entwicklungsstand
dieser Technik möglich war und der
12
14
Seilkraneinsatz in Deutschland zunehmen
wird. Die Seilkrananlagen wurden ständig
verbessert und sind in immer mehr Varianten
lieferbar. Neue Trends sind durch
die Lösungsvarianten für tragseilparallelen
Holztransport und den Einsatz von
Seilkrananlagen im schwer zugänglichen
ebenen Gelände erkennbar. Der Weiterentwicklung
der Seilkrantechnik ist mit Interesse
entgegenzusehen.
Reinhard Nimz ist wissenschaftlicher
Mitarbeiter der Professur Forsttechnik an der
TU Dresden in Tharandt.
Forst & Technik 10 / 2012 www.forstpraxis.de
