MKS <strong>38</strong>/41<br />
Benzin-Kettensäge<br />
Zubehör<br />
Artikel-Nr.: 4501430<br />
Ident-Nr.: 01025<br />
www.ersatzteil-service.de www.ersatzteilplan.de<br />
Artikelnummer Identnummer Beschreibung<br />
4500113 01013 Ersatzkette MKS <strong>38</strong>/41; MKS 1940<br />
4500116 0 Ersatzschwert<br />
4500410 0 Kettenöl 5 Liter Flasche<br />
4500420 0 Kettenöl 1 Liter Flasche

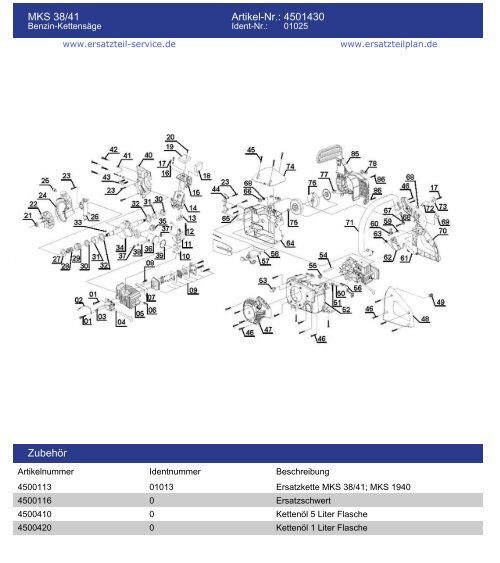

Komponenten / Ersatzteile<br />
Position Artikel-Nr. Beschreibung Position Artikel-Nr. Beschreibung<br />
www.ersatzteil-service.de www.ersatzteilplan.de<br />
2 450143001002 Massekabel<br />
4 450143001004 Zündung komplett<br />
ignition<br />
6 450143001006 Zündkerze<br />
SPARK PLUG<br />
8 450143001008 Schraube<br />
SCREW<br />
9 450143001009 Auspuff<br />
10 450143001010 Vergaserdichtung<br />
GASKET, INSULATOR<br />
11 450143001011 Isolation<br />
INSULATOR ASSY<br />
13 450143001013 Dichtung<br />
GASKET<br />
22 450143001022 Lüfterrad mit Mitnehmer<br />
FLYWHEEL ASSY<br />
23 450143001023 Schraube<br />
SCREW<br />
24 450143001024 Benzintank<br />
FUEL TANK ASSY<br />
25 450143001025 Benzinfilter<br />
FILTER<br />
26 450143001026 Ölpumpe<br />
OIL PUMP ASSY<br />
27 450143001027 Dichtung<br />
seal<br />
28 450143001028 Feder<br />
SPRING<br />
29 450143001029 Gewinde<br />
CLUTCH ASSY<br />
33 450143001033 Keil<br />
KEY<br />
34 450143001034 Kurbelwelle<br />
CRANK-ROD ASSY<br />
36 450143001036 Kolben<br />
PISTON<br />
<strong>38</strong> 4501430010<strong>38</strong> Bolzen<br />
PIN<br />
39 450143001039 Kolbenring<br />
PISTON RING<br />
41 450143001041 Schlauchanschluss<br />
BOLT-HOSE ASSY<br />
43 450143001043 Schraube<br />
SCREW<br />
44 450143001044 Prelldorn<br />
SPIKED BUMPER<br />
45 450143001045 Schraube<br />
SCREW<br />
46 450143001046 Schraube<br />
SCREW<br />
47 450143001047 Starter<br />
STARTER<br />
48 450143001048 Handgriff links ( RAL5010)<br />
HANDLE, LEFT(RAL5010)<br />
49 450143001049 Gummidämpfung<br />
ISOLATOR, RUBBER<br />
50 450143001050 Mutter<br />
NUT<br />
51 450143001051 Halterung für Mutter<br />
RETAINER, NUT<br />
52 450143001052 Motorgehäuse links<br />
ENGINE HOUSING, LEFT<br />
53 450143001053 Treibstoffpumpe<br />
PRIMER<br />
54 450143001054 Schlauch<br />
HOSE<br />
55 450143001055 Gummihalterung<br />
RUBBER, CHOKE<br />
56 450143001056 Chokehebel<br />
SLIDE, CHOKE(RAL1023)<br />
57 450143001057 Öltank<br />
oil tank<br />
59 450143001059 Feder<br />
SPRING<br />
60 450143001060 Betriebssperre<br />
LATCH, HIGH IDLE<br />
61 450143001061 Sicherheitssperre<br />
LATCH, THROTTLE<br />
62 450143001062 Gashebel<br />
TRIGGER, THROTTLE<br />
63 450143001063 Feder<br />
SPRING<br />
64 450143001064 Motorgehäuse rechts<br />
ENGINE HOUSING RIGHT<br />
66 450143001066 Mutter<br />
NUT<br />
69 450143001069 Stoppschalter<br />
stop switch<br />
70 450143001070 Handgriff rechts<br />
HANDLE ASSY, RIGHT<br />
71 450143001071 Vorderer Griff<br />
front handle<br />
72 450143001072 Distanzhülse<br />
SPACER<br />
74 450143001074 Luftfilterabdeckung<br />
COVER, AIR FILTER<br />
75 450143001075 Unterlegscheibe<br />
WASHER<br />
76 450143001076 Trommel<br />
DRUM ASSY<br />
77 450143001077 Mutter<br />
NUT<br />
78 450143001078 Mutter<br />
NUT<br />
82 450143001082 Öltankkappe<br />
Oil cap<br />
85 450143001085 Kettenbremshebel<br />
chain break lever<br />
86 450143001086 Schraube für Gehäuse<br />
SCREW<br />
901 450143001901 Zylinder mit Gehäuse<br />
zylinder complete<br />
0 450143001087 Gasseilzug<br />
gas throttle<br />
0 450143001088 Kettenschutz<br />
chain guard<br />
0 450143001089 Schlüssel<br />
sparking plug spanner<br />
0 450143001091 Schwungscheibe<br />
Pawl for flywheel<br />
0 450143001093 Öl<br />
oil bottle<br />
0 450143001094 rechtes Seitenteil mit Halterung<br />
Right log retention bracket<br />
0 450143002901 Mitnehmer<br />
tappet
