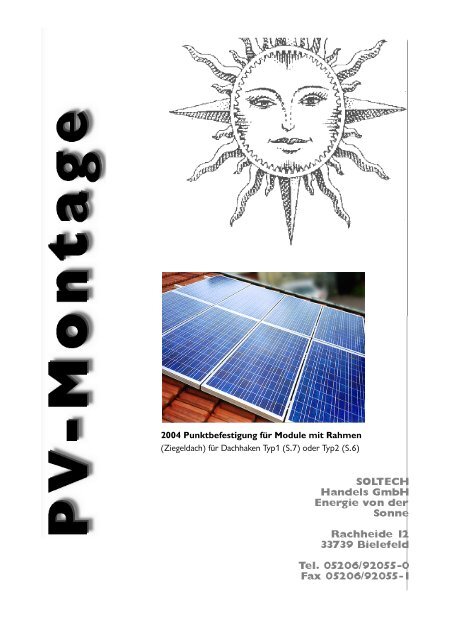

2004 Punktbefestigung für Module mit Rahmen
(Ziegeldach) für Dachhaken Typ1 (S.7) oder Typ2 (S.6)

PV-TEC 2004 Punktbefestigung Montageanleitung
Montagevorbereitung
1 Systemschiene PV-TEC 2004
2 Modul-Mittenbefestigung
3 Modul-Seitenbefestigung
4 Systemschienenanschluss
5 Dachhaken
4
3
Montageplanung
5
2
1
3
Abb. zeigt Schema Punktbefestigung ohne Unterschienen mit waagerecht laufender Systemschiene in der Standardanwendung.
Wenn Sie Module mehrspaltig quer montieren wollen, können die Systemschienen senkrecht liegen oder im kreuzweisen
Verbund als Ober- und Unterschienen montiert werden. Davon wird hier aber nicht ausgegangen.
Wenn die Schienen parallel zum First liegen, sollten SIe im steilen Dach die Schienen jeweils nur mit einem Fuß belasten.
a = Anzahl der Module vertikal
b = Anzahl der Module horizontal
c = Abstand der Dachhaken vertikal
ergibt sich aus Modulmaß
d = Abstand der Dachhaken
horizontal 1,5m*
e = Abstand zwischen den Modulen
ca. 20mm
Beachten Sie bitte: die Stückliste
enthält einen Vorschlag für die
Schienenpositionen und die Dachhakenpositionen
!!
*Stellen Sie sicher das die Dachstatik gleichmäßig
belastet wird, u.U. durch versetzte Anordnung der
Dachhaken.
2
Dachhakenposition
d
Seite 2
Zeichnung schematisch. Montieren
Sie die Dachhaken versetzt um die
Sparren gleichmäßig zu belasten.
1
1
1
1
1
1

PV-TEC 2004 Punktbefestigung Montageanleitung
Montagereihenfolge
Die rechts vorgeschlagenen
Reihenfolge baut
zuerst einen Feldrand auf,
um die Module auszurichten
und folgt dann dem
Aufbau der Modulstrings.
Sie können natürlich auch
andere Montagereihenfolgen
wählen, z.B den diagonalen
Feldaufbau, um
den Versatz zwischen den
Modulen bei der Montage
zu minimieren.
Die Querträger sollen etwa 1/4
bis 1/5 der Modulhöhe vom
Modulrand eingerückt liegen.
Letztlich ist die Position den
Dachziegelreihen gemäß
anzupassen. Achten Sie dabei
auch auf die Lage der
Moduldosen und ansonsten
auf die entsprechenden
Hinweise der Modulhersteller
Montagewerkzeug
Stückliste und Montageanleitung
9
8
7
6 5 4
14 13 12 11 10 3
19 18 17
24
Keine großen
Knarren benutzen !!!
23
22
16
21
15
20
Normalerweise kommen Sie mit 13-er Maulschlüssel bzw.
einer 13-er Ratsche plus Schlüssel für Innensechskant-
mutter aus.
Beachten Sie beim Anziehen der Edelstahlschrauben, dass
Edelstahl weicher ist als normaler Stahl. Sie sollten die
Schrauben und Muttern keinesfalls „anknallen“. Vorgeschlagenes
Anzugsmoment 10-15Nm.
Zur Bearbeitung der Dachpfannen benötigen Sie unter
Umständen eine Flex, zum Ausrichten der Dachhaken,
Systemschienen und eventuell der Module eine Schnur.
Da die Dachhaken mit je 2 langen Holzschrauben befestigt
werden, empfiehlt sich ein Akku-Bohrer zum Vorbohren
der Bohrlöcher (2/3 Schraubtiefe) oder sie benutzen
unsere zugelassenen Spezialschrauben ohne Vorbohren
mit Spaxgewinde.
Überprüfen Sie unbedingt vor der Montage anhand der Stückliste die Vollständigkeit der Lieferung.
Die Stückliste ist zugleich ein Element der Montageanleitung. Sie finden hier unter Umständen Sonderhinweise zur
Montage, wie sie nicht in der Montagaanleitung stehen !!!
Achten Sie bei der Montage bitte besonders auf dem Dach auf die Arbeitsschutzbestimmungen!!!
2
1
+
-
+
-
Seite 3

PV-TEC 2004 Punktbefestigung Montageanleitung
Setzen der Dachhaken
1
2a
2b
3
Richten Sie die Dachhaken mit der Spannschnur aus!
Soltech GmbH-Energie von der Sonne
Rachheide 12 - 33739 Bielefeld - Tel./Fax 05206-920550/920551
Dachhakenposition senkrecht, gemäß gewünschter Schienenposition
markieren und Dachziegel entfernen. Schienenüberstand
rechts und links max. 30cm. Seitlich wird in der Regel
jeden 2. Sparren ein Haken gesetzt.
Liegt Ihr Modulfeld im Randbereich bei (Dachneigungen unter 35°) wird
jeweils auf den ersten beiden Sparren ein Dachhaken empfohlen.
Müssen sie mit erhöhter Schnee- oder Windbelastung rechnen auf jeden
Sparren einen Dachhaken setzen oder genaue Richtwerte erfragen.
Dachhaken so anschrauben,dass der Ausleger des Hakens
immer im Wellental des Dachziegels liegt. Die Bodenplatte
ist mit zwei Schrauben zu befestigen.Die Schraube sollte mit
60-70mm im wirksamen Holz sitzen, u.U. längere Schrauben
benutzen. Mit unseren zugelassenen Spezialspaxschrauben
können sie ohne Vorbohren arbeiten.
Der Ausleger des Hakens darf nicht auf den Dachziegel
gedrückt werden. (mind. 5mm Luft). Bisweilen müssen Sie
dazu die Grundpaltte mit Holz unterfüttern (optional
Dachhaken mit Höhenanpassung an Dachlatte benutzen
Art.08.8112 bzw08.81122).
Wenn sie mit sehr hohen Schneelasten rechnen müssen (Alpen)ist eine
zur Dachziegelform passende Blechpfanne unter jedem Dachhaken zu
empfehlen!
Unter Umständen müssen Sie den auf dem Ausleger
aufliegenden Dachziegel mit der Flex aussparen oder
Ziegelnasen etc. entfernen.
Bei Modulfeldern, die große Dachflächen
einnehmen, montieren Sie die Dachhaken
versetzt, um die Sparren gleichmäßig zu
belasten, und die Dachstatik nicht zu
verändern.
Seite 4
S O L T E C H
Solartechniken.de

PV-TEC 2004 Punktbefestigung Montageanleitung
Vorbereitung der Systemschienen
2
I
Hutprofil
Mittenbefestigung
Seitenbefestigung
Hutprofil
Endbefestigung
M8 Innensechskant,
M8 Flanschmutter (Option
Nutstein)
Alu Seitenwinkel in
Modulrahmenhöhe
Mittenbefestigung
Seite 5
Die Systemschienen können Sie fertig vormontiert
aufs Dach bringen!!
1. Schieben Sie dazu zuerst die Muttern in
ausreichender Anzahl in die Systemschiene
und befestigen Sie anschließend am vorgesehenen
Ort locker das Hutprofil mit der Innensechskantschraube.
Da Sie die Modulbreite kennen, können
Sie die Punkt- und Endbefestigungen so schon vormontieren.
Weiträumiges Verschieben der Punktbefestigung
immer mit demontierter Mutter, sonst
verkantet die Punktbefestigung!!
Alternativ können sie die Option mit einschwenkbarerm Nutstein
nutzen.
A B
2. Die Endbefestigungen montieren Sie an den jeweiligen
Schienenenden. Stecken Sie dazu den Alu-
Endwinkel mit auf die M8 Innensechskantschraube
und montieren Sie abschließend locker die Flanschmutter.
Siehe auch Hinweis S.7 oben !!
ca. Abstand zwischen den Modulbefestigungen
bei der Vormontage:
Modulmaß plus 4cm um Module
ohne Behinderung einlegen und
anschließend die Befestigung
nachjustieren zu können.
Optional bieten wir Ihnen auch dünne Gummischeiben zur Sicherung der Hutprofile. Die Hutprofile bleiben dann
in der beim Aufstecken auf die Schraube einmal vorgewählten Position.
Soltech GmbH-Energie von der Sonne
Rachheide 12 - 33739 Bielefeld - Tel./Fax 05206-920550/920551
S O L T E C H
Solartechniken.de

PV-TEC 2004 Punktbefestigung Montageanleitung
Schienenmontage mit Dachhaken Typ2 für Anschluss an der Stirnseite der Schiene
Alurutscher mit
Senkkopfschraube
1
1. Zur Montage der Systemschienen legen Sie
die Schiene seitlich und schieben Sie die Alurutscher
mit Senkkopfschraube 8*20 in die
Systemschiene. Justieren Sie die Schiene.
Wenn Sie jetzt die Schiene nach vorne kippen
können Sie die Befestigungsschraube in den
senkrecht liegenden Aufnahmeschlitz des
Dachhakens gleiten lassen und locker
anschrauben.
Modulmontage
3
Modulrutschsicherung
3. Beim ersten Modul der unteren Montagereihe
ist eine Rutschsicherung anzubringen. Wenn Sie, wie
abgebildet, die Bohrschrauben 4,8*16 als Rutschsicherungen
einschrauben, müssen Sie dazu nur die passende
Position berechnen. Alternativ liegen M6
Innensechskantschrauben mit U-Scheiben und Mutter bei
zur Befestigung als Rutschsicherung an den vorhandenen
Modulbohrungen, dazu muss die Schiene passend montiert
werden (s. kleines Foto).
Bei den weiteren Modulen wird die Anbringung der
Rutschsicherung ebenfalls empfohlen.
2. Richten Sie die Schiene an der Dacheindeckung
und mit einer Schnur zu einer
Feldkante hin aus. Verschrauben Sie die
Schienen abschließend.
Da Sie schon alle Punktbefestigungen
in der Schiene haben, werden jetzt nur
noch die Module eingelegt, verdrahtet
ausgerichtet und gesichert (s. 3+4).
2
4a
Seite 6
4. Schieben Sie das erste Modul gemäß der Montageplanung
auf die unterste Schiene bis die Rutschsicherung
greift (Abb.4a bzw. 4b).

PV-TEC 2004 Punktbefestigung Montageanleitung
Schienenmontage mit Dachhaken Typ1 für Anschluss an der Schienenunterseite
1
1. Zur Montage der Systemschienen schieben
Sie die selbstsichernden Schlossschraube
in die Systemschiene (optional Ankerschienenschraube
-verkantet mit Rechtsdrehung,
s.kleines Foto)
Wenn Sie die Schiene jetzt über die Dachhaken
heben, können Sie die Befestigungsschraube
in den Aufnahmeschlitz des
Dachhakens gleiten lassen
und locker anschrauben.
Modulmontage
3
Schlossschraube
mit Vierkant
selbstsichernd
Modulrutschsicherung
3. Beim ersten Modul der unteren Montagereihe
ist eine Rutschsicherung anzubringen. Wenn Sie, wie
abgebildet, die Bohrschrauben 4,8*16 als Rutschsicherungen
einschrauben, müssen Sie dazu nur die passende
Position berechnen. Alternativ liegen M6
Innensechskantschrauben mit U-Scheiben und Mutter bei
zur Befestigung als Rutschsicherung an den vorhandenen
Modulbohrungen, dazu muss die Schiene passend montiert
werden (s. kleines Foto).
Bei den weiteren Modulen wird die Anbringung der
Rutschsicherung ebenfalls empfohlen.
2. Richten Sie die Schiene an der Dacheindeckung
und mit einer Schnur zu einer
Feldkante hin aus. Verschrauben Sie die
Schienen abschließend.
Da Sie schon alle Punktbefestigungen
in der Schiene haben, werden jetzt nur
noch die Module eingelegt, verdrahtet
ausgerichtet und gesichert (s. 3+4).
4b
4a
Seite 7
4. Schieben Sie das erste Modul gemäß der Montageplanung
auf die unterste Schiene bis die Rutschsicherung
greift (Abb.4a bzw. 4b).
2

PV-TEC 2004 Punktbefestigung Montageanleitung
2
3
Erstes
Modul
1a
Zweites
Modul
1b
Seite 8
Drücken Sie das Modul seitlich bis zur vormontierten
seitlichen Befestigungl. (Abb.1a) Unter Umständen
justieren Sie den Endwinkel nach.
Abschließend sichern Sie den Endwinkel am Hutprofil
mit der beiliegenden Bohrschraube (s.Abb.1b)
.
Sie können die Seitenbefestigungen auch komplett
vormontieren, indem Sie Endwinkel und Hutprofil
schon zuvor mit der Bohrschraube zusammenschrauben
und die Innensechskantschraube mit
Flanschmutter montieren. Das Hutprofil muss dazu
ohne Spiel auf dem Endwinkel sitzen.
(Abb2) Legen Sie anschließend das Zweite Modul
über das zuvor montierte.
Sie können es bündig anschließen lassen oder
auf Abstand positionieren.
Dazu können Sie eine z.B. 8mm Schraube als
Abstandshalter benutzen.
(Abb. 3) Wenn sie die erste Spalte Module am rechten
oder linken Feldrand eingelegt haben, beginnen
Sie mit dem Aufbau der Modulreihen.
Justieren Sie dazu die Punktbefestigung neben den
montierten Modulen und bringen Sie das jeweilige
Nachbarmodul Modul ins Feld
(Abb.4) Da die Form des Hutprofils einen regelmäßigen
Modulabstand (20mm) einstellt, schieben Sie
das Modul nur noch an die Punktbefestigung und
ziehen Sie die Innensechskantschraube fest.
Es ist selbstverständlich, dass die Module voll im
Hutprofil liegen müssen, um die statischen Vorgaben
zu erfüllen!
Wenn die Befestigungen vormontiert waren, müssen
nur noch die Innensechskantschraube nachgezogen
werden.
Setzen Sie die Modulmontage weiter nach Plan
fort, indem Sie die Module einlegen, elektrisch
anschließen, ausrichten und sichern.

PV-TEC 2004 Punktbefestigung Montageanleitung
4
Systemschienenverlängerung
Abdeckplatte
Verbinderplatte beidseitig
Erdung bzw. Potentialausgleich
Kabelclips und Kabelkanal
Soltech GmbH-Energie von der Sonne
Rachheide 12 - 33739 Bielefeld - Tel./Fax 05206-920550/920551
Seite 9
Wenn Sie die PV-TEC 2004 Systemschiene verlängern,
legen sie den Verlängerungspunkt aus statischen
Gründen nahe an den nächsten Dachhaken!!
Schieben sie auf jeder Seite eine Verlängerungsplatte
bis zur Hälfte in die Systemschiene. Anschließend
verschrauben Sie Schiene und Verlängerungselement
mit den beiliegenden Bohrschrauben
4,8x16mm auf jeder Seite einmal.
Benutzen Sie den Verbinder zugleich als Dehnungsausgleich,
indem sie z.B. bei Temperatruren
um 20° eine 5mm breite Dehnungsfuge
einhalten bei Minus Graden bis 10mm.
Wenn sie einen optischen Abschluss für die Systemschiene
benötigen, können sie optional die Abdeckplatte
einsetzen.
Für die Erdung des Modulfeldes steht Ihnen optional
die Blitzschutzklemme (Art.Nr. 08.02171)zur Verfügung,
die wie ge- zeigt oder um 90° gedreht montiert
werden kann.
Mit unter können sie den Blitzschutz verbessern,
wenn sie die Module miteinander verbinden und
dabei Zahnscheiben (Art.Nr. 09.6967 6 bzw.8) einsetzen,
die die Eloxalschicht der Rahmen durchdringen.
Für die Kabelbefestigung stehen Ihnen optional 2
Varianten zur Verfügung. Die Kabelclips hängen sie
in die Schiene ein, legen die Modulkabel dazwischen
und klappen sie anschließend hoch, um sie mit
leichtem Druck einzuclipsen. Sollte die Spannung
eines Clips zu schwach sein, ziehen Sie ihn vorher
vorsichtig etwas auseinander.
Wollen sie die Kabelführung witterungsgeschützt
ausführen inkl. der Unterbringung der Steckverbindungen
benutzen sie den Kabelkanal, in den
gewünschten Zuschnittlängen. Er kann wie die
Kabelclips eingehangen, hochgeklappt und eingeclipst
werden.
S O L T E C H
Solartechniken.de
