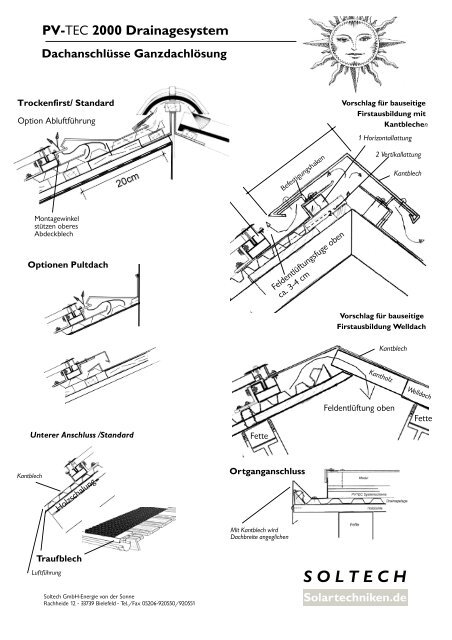

PV-TEC 2000 Drainagesystem
Dachanschlüsse Ganzdachlösung
Trockenfirst/
Oberer
Standard
Anschluß
Option Abluftführung
Montagewinkel
stützen oberes
Abdeckblech
Optionen Pultdach
Kantblech
Unterer Anschluss /Standard
Holzschalung
Traufblech
Luftführung
Soltech GmbH-Energie von der Sonne
Rachheide 12 - 33739 Bielefeld - Tel./Fax 05206-920550/920551
Fette
Ortganganschluss
Mit Kantblech wird
Dachbreite angeglichen
Befestigungshaken
1
2
Feldentlüftungsfuge oben
ca. 3-4 cm
Vorschlag für bauseitige
Firstausbildung mit
Kantblechen
1 Horizontallattung
2 Vertikallattung
Vorschlag für bauseitige
Firstausbildung Welldach
Kantblech
Feldentlüftung oben
S O L T E C H
Solartechniken.de
Kantblech
Kantholz Welldach
Fette

Schema Schnitt oberer Anschluss
Option Abluftführung
Dachpfanne u.U. kürzen
Schnitt seitlicher Anschluss
Option
Aluflex
Alternative unterer Anschluss
Kantblechanpassung
PV-TEC 2000 Drainagesystem
Dachanschlüsse Teildachlösung
Option
Kantblech als Lichtfalle
Die Vorderkante der Systemschiene fluchtet
mit der Vorderkante der Drainagelage !!!
Soltech GmbH-Energie von der Sonne
Rachheide 12 - 33739 Bielefeld - Tel./Fax 05206-920550/920551
T-Schienen als Lichtfalle
im Längsstoß
Aluflex in Dachfarbe 30cm breit
Schema Schnitt
Feldmitte
Gummidichtung unter Montagewinkel
Schema Schnitt unterer Anschluss
Die Drainagelage
stellt ein 2cm hohe
Zugebene dar, die bei entsprechender
Abluftführung einen guten Luftaustausch
unter dem Feld ermöglicht.
S O L T E C H
Solartechniken.de

Vorschläge/Optionen
seitliche Feldabschlüsse Drainagesystem
Abb. 1
Standardanschluss,
sehr variabel
mit bauseitgem Kantblech.
Ermöglicht Toleranzausgleich
in der
Dachbreitenanpassung
Abb. 2
Anschluss
für bauseitges
Kantblech für
geraden Feldabschluss
Abb. 3
Anschluss
für bauseitges
Kantblech an
Gebäudewand
>6cm
Soltech GmbH-Energie von der Sonne
Rachheide 12 - 33739 Bielefeld - Tel./Fax 05206-920550/920551
Die Feldbreite in den Standardmontagevarianten
ergibt sich
aus dem Maß der Modulbreite
den senkrecht liegenden Modulfuge
von cirka 4mm Breite.
Rechts und links des Modulfeldes
müssen sie für die Keillatte
mindestens auf jeder Seite
6 cm einrechnen.
In der Abbildung 2 sehen sie
eine Montagemöglichkeit, wenn
sie für die Keillatte und den
Wannenaufbau neben den
Modulen keinen Platz haben.
Abb. 3 zeigt hier den Modulbündigen
Abschluss. Er kann
jedoch auch, so wie in Abb.1
gezeigt, mit seitlicher Dachbreitentolleranz
ausgeführt werden.
(Diese Montagesituation führt
allerdings zur Beschattung der
Module)
S O L T E C H
Solartechniken.de

PVTEC2000 Drainagesystem
Montagevariante für Photovoltaikmodule aller Art
mit Dichtebene unterhalb der Moduloberfläche.
Technische Hinweise über die Drainagelage
Material:
HDPE (High Density PE) in einer Rezeptur für SOLTECH, doppelt UV-stabilisiert
Materialdicke:
ca. 1,4mm
Farbe:
schwarz
Breite der Rollenware:
1,0 m und 2,0 m (Länge bis 20m)
Höhe A usbuchtungen:
20mm
Ablaufvermögen:
ca. 10l/s/m
ca. 600l/min/m
ca. 3600l/h/m
Druckfestigkeit:
> 220kN/qm (22t/qm)
Temperaturbeständig:
-40 °C bis + 80 °C
Physiologische Eigenschaften:
trinkwasserunbedenklich
Allgemeine Beanspruchung:
Die Soltech Drainagelage ist chemikalienbeständig, wurzelfest, verrottungsfest und beständig gegen Pilz und
Bakterienbefall. Die Drainagelage ist durch ihre Rezeptur gegen UV-Strahlen relativ unempfindlich.
Die Langzeitstabilität für die Montage von Photovoltaikmodulen wird erreicht, indem diese durch unsere Montagevariante
vor direktem Licht sicher geschützt wird.
Soltech GmbH-Energie von der Sonne
Rachheide 12 - 33739 Bielefeld - Tel./Fax 05206-920550/920551
Verwechseln Sie die Soltech Drainagelage nicht
mit Grundmauerschutzfolien. Letztere sind nicht
für den Einsatz im Dach geeignet
