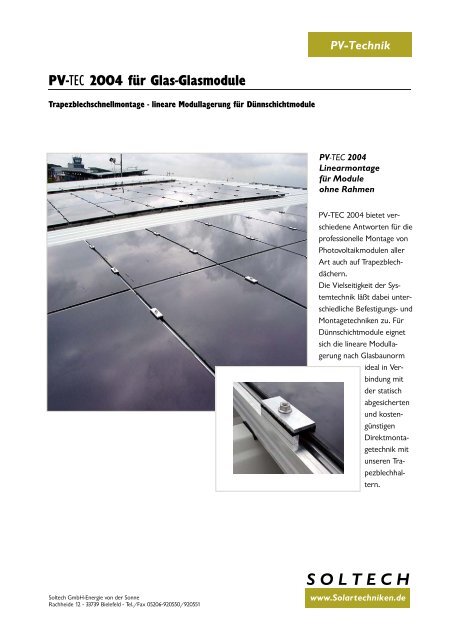

PV-TEC 2004 für Glas-Glasmodule
Trapezblechschnellmontage - lineare Modullagerung für Dünnschichtmodule
Soltech GmbH-Energie von der Sonne
Rachheide 12 - 33739 Bielefeld - Tel./Fax 05206-920550/920551
PV-Technik
PV-TEC 2004
Linearmontage
für Module
ohne Rahmen
PV-TEC 2004 bietet verschiedene
Antworten für die
professionelle Montage von
Photovoltaikmodulen aller
Art auch auf Trapezblechdächern.
Die Vielseitigkeit der Systemtechnik
läßt dabei unterschiedliche
Befestigungs- und
Montagetechniken zu. Für
Dünnschichtmodule eignet
sich die lineare Modullagerung
nach Glasbaunorm
ideal in Verbindung
mit
der statisch
abgesicherten
und kostengünstigenDirektmontagetechnik
mit
unseren Trapezblechhaltern.
S O L T E C H
www.Solartechniken.de

Dachmontage von Modulen auf Trapezblech- dächern
mit Systemstatik für Blechstärke > 0,63mm mit zugelassener
rostfreier Spezialbohrschraube zur Bauteilverbindung,.
Parkhausdeck Flughafen Paderborn
Soltech GmbH-Energie von der Sonne
Rachheide 12 - 33739 Bielefeld - Tel./Fax 05206-920550/920551
Systemschienenanschluss über seitlichen Montagewinkel
mit EPDM-Unterlage
zur Abdichtung auf der
Trapezoberfläche und
Neoprendichtscheibe
zur Abdichtung auf
dem Montagewinkel.
Die Montage gelingt extrem schnell.
Die Module liegen dazu mit der langen Modulseite
linear, gemäß Glasbaunorm, abgefedert auf einem
EPDM-Tape 5*20 mm auf. Unter Wärmeeinwirkung
verkleben die Module (wieder lösbar) ver -
rutschsicher auf den Schienen. Die Andruckplatte
dient allein der Sogsicherung. Ein Kunststoffelement
dient als Glasbock und stellt zugleich eine
Andrucksicherung dar, die ein Verpressen der Glasflächen
zuverlässig verhindert.
