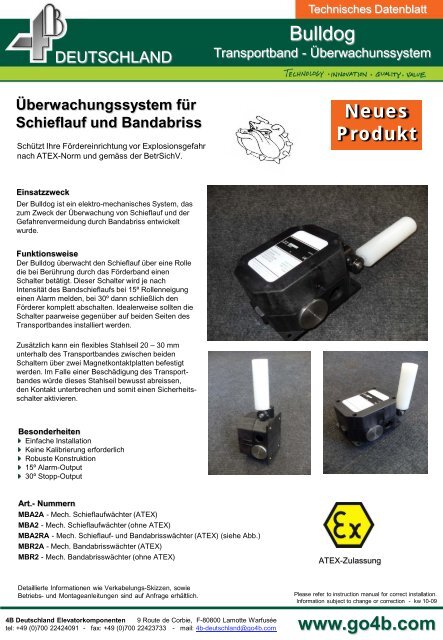

Technisches Datenblatt Bulldog Bandschieflaufüberwachung

Technisches Datenblatt Bulldog Bandschieflaufüberwachung

Technisches Datenblatt Bulldog Bandschieflaufüberwachung

MEHR ANZEIGEN
WENIGER ANZEIGEN

Erfolgreiche ePaper selbst erstellen

Machen Sie aus Ihren PDF Publikationen ein blätterbares Flipbook mit unserer einzigartigen Google optimierten e-Paper Software.

DEUTSCHLAND<br />

Überwachungssystem für<br />

Schieflauf und Bandabriss<br />

Schützt Ihre Fördereinrichtung vor Explosionsgefahr<br />

nach ATEX-Norm und gemäss der BetrSichV.<br />

Einsatzzweck<br />

Der <strong>Bulldog</strong> ist ein elektro-mechanisches System, das<br />

zum Zweck der Überwachung von Schieflauf und der<br />

Gefahrenvermeidung durch Bandabriss entwickelt<br />

wurde.<br />

Funktionsweise<br />

Der <strong>Bulldog</strong> überwacht den Schieflauf über eine Rolle<br />

die bei Berührung durch das Förderband einen<br />

Schalter betätigt. Dieser Schalter wird je nach<br />

Intensität des Bandschieflaufs bei 15º Rollenneigung<br />

einen Alarm melden, bei 30º dann schließlich den<br />

Förderer komplett abschalten. Idealerweise sollten die<br />

Schalter paarweise gegenüber auf beiden Seiten des<br />

Transportbandes installiert werden.<br />

Zusätzlich kann ein flexibles Stahlseil 20 – 30 mm<br />

unterhalb des Transportbandes zwischen beiden<br />

Schaltern über zwei Magnetkontaktplatten befestigt<br />

werden. Im Falle einer Beschädigung des Transportbandes<br />

würde dieses Stahlseil bewusst abreissen,<br />

den Kontakt unterbrechen und somit einen Sicherheitsschalter<br />

aktivieren.<br />

Besonderheiten<br />

Einfache Installation<br />

Keine Kalibrierung erforderlich<br />

Robuste Konstruktion<br />

15º Alarm-Output<br />

30º Stopp-Output<br />

Art.- Nummern<br />

MBA2A - Mech. Schieflaufwächter (ATEX)<br />

MBA2 - Mech. Schieflaufwächter (ohne ATEX)<br />

MBA2RA - Mech. Schieflauf- und Bandabrisswächter (ATEX) (siehe Abb.)<br />

MBR2A - Mech. Bandabrisswächter (ATEX)<br />

MBR2 - Mech. Bandabrisswächter (ohne ATEX)<br />

Detaillierte Informationen wie Verkabelungs-Skizzen, sowie<br />

Betriebs- und Montageanleitungen sind auf Anfrage erhältlich.<br />

4B Deutschland Elevatorkomponenten 9 Route de Corbie, F-80800 Lamotte Warfusée<br />

tel: +49 (0)700 22424091 - fax: +49 (0)700 22423733 - mail: 4b-deutschland@go4b.com<br />

<strong>Technisches</strong> <strong>Datenblatt</strong><br />

<strong>Bulldog</strong><br />

Transportband - Überwachunssystem<br />

Neues<br />

Produkt<br />

ATEX-Zulassung<br />

Please refer to instruction manual for correct installation.<br />

Information subject to change or correction - kw 10-09<br />

www.go4b.com


Zubehör<br />

DEUTSCHLAND<br />

<strong>Bulldog</strong><br />

Schieflauf<br />

& Bandabrisswächter<br />

TECHNISCHE DATEN<br />

Typenbezeichnungen MBA2A, MBA2, MBAR2A, MBR2A, MBR2<br />

Zulassung ATEX ZONE 20 (22)<br />

Betriebsspannung 240VAC<br />

Sromaufnahme 6A<br />

Alarmkontakt 15°: 1 Schliesserkontakt 6A 240VAC nicht induktiv<br />

Stoppkontakt 30°: 1 Schliesserkontakt 6A 240VAC nicht induktiv<br />

Kabelmuffe 1 x M25<br />

Maße (l/b/h) 314mm x 113mm x 88mm<br />

Gewicht 1,2 kg<br />

► CBS2V0A – Kontrolleinheit 110 / 240 VAC<br />

► MBA2SR – V2A Rollen<br />

Transportband<br />

► BRW – Flexibles Stahlseil mit Magneten und Befestigungen<br />

Detaillierte Informationen wie Verkabelungs-Skizzen, sowie<br />

Betriebs- und Montageanleitungen sind auf Anfrage erhältlich.<br />

4B Deutschland Elevatorkomponenten 9 Route de Corbie, F-80800 Lamotte Warfusée<br />

tel: +49 (0)700 22424091 - fax: +49 (0)700 22423733 - mail: 4b-deutschland@go4b.com<br />

<strong>Technisches</strong> <strong>Datenblatt</strong><br />

<strong>Bulldog</strong><br />

Transportband - Überwachunssystem<br />

CBS2V0A<br />

Flexibles<br />

Stahlseil<br />

Please refer to instruction manual for correct installation.<br />

Information subject to change or correction - kw 10-09<br />

www.go4b.com
